Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
Data rozpoczęcia: 28 kwietnia 2026 12:00
Data zakończenia: 28 kwietnia 2026 12:25

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku przedstawiono

A. wcięcie kombinowane.

B. kątowe wcięcie wstecz.

C. kątowe wcięcie w przód.

D. wcięcie liniowe.

Wybór innych opcji może wynikać z niezrozumienia, jak działają te wcięcia i gdzie się je stosuje. Kątowe wcięcie w przód sugeruje, że wcięcie jest skierowane na zewnątrz, a to nie pasuje do tego, co widać na rysunku. Takie wcięcia są bardziej do miejsc, gdzie potrzebna jest przestrzeń w kierunku na zewnątrz, co nie zgadza się z kątem α1 i α2. Wcięcia liniowe, które również wybrałeś, nie mają nic wspólnego z kątami, co też nie zgadza się z tym, co jest na rysunku; są dwa kąty, więc to nie może być wcięcie liniowe. A wcięcie kombinowane miałoby elementy z wcięć wstecznych i w przód, ale to nie ma sensu w kontekście tych kątów. Często popełniamy błędy, bo nie zwracamy uwagi na szczegóły albo za bardzo upraszczamy analizę. Dlatego warto pamiętać, że poprawne rozpoznawanie wcięć jest mega ważne w inżynierii i architekturze, bo źle zrozumiane pojęcia mogą prowadzić do błędnych decyzji projektowych, a to w przyszłości może przynieść poważne kłopoty w realizacji projektów budowlanych.

Pytanie 2

Który rodzaj przewodu sieci uzbrojenia terenu przedstawia szkic z pomiaru inwentaryzacyjnego?

A. Elektroenergetyczny.

B. Ciepłowniczy.

C. Wodociągowy.

D. Kanalizacyjny.

Poprawna odpowiedź to "kanalizacyjny", co potwierdzają widoczne na szkicu oznaczenia typowe dla infrastruktury kanalizacyjnej. W projekcie inwentaryzacyjnym niezwykle istotne jest prawidłowe oznaczenie elementów systemu, co ma kluczowe znaczenie dla późniejszych prac konserwacyjnych oraz planowania rozwoju infrastruktury. Oznaczenia studni rewizyjnych, takie jak k-29, k-30, k-31, są standardowo stosowane w projektach kanalizacyjnych i wskazują na miejsca, gdzie można dokonać inspekcji oraz kontroli stanu technicznego sieci. Ponadto, średnice rur (Dn150, Dn200) są istotnymi parametrami, które pozwalają określić zdolność transportową systemu kanalizacyjnego. Zgodnie z normami branżowymi, projektowanie systemów kanalizacyjnych wymaga uwzględnienia takich aspektów jak hydraulika oraz przepustowość, co przyczynia się do efektywnego odprowadzania ścieków i wód deszczowych, minimalizując ryzyko zatorów. Znajomość tych oznaczeń i ich znaczenia jest niezbędna dla inżynierów zajmujących się projektowaniem oraz zarządzaniem infrastrukturą komunalną.

Pytanie 3

Na podstawie przedstawionych w ramce przepisów prawnych określ, ile wynosi minimalna dokładność określenia położenia pojedynczego drzewa względem poziomej osnowy pomiarowej podczas pomiaru sytuacyjnego?

§ 16. Geodezyjny pomiar sytuacyjny

Geodezyjny pomiar sytuacyjny wykonuje się w sposób zapewniający określenie położenia szczegółu terenowego względem punktów poziomej osnowy geodezyjnej lub pomiarowej, z dokładnością nie mniejszą niż:

1) 0,10 m - w przypadku szczegółów terenowych I grupy;

2) 0,30 m - w przypadku szczegółów terenowych II grupy;

3) 0,50 m - w przypadku szczegółów terenowych III grupy;

[...]

§ 20. Geodezyjny pomiar wysokościowy

Geodezyjny pomiar wysokościowy wykonuje się w sposób zapewniający określenie wysokości szczegółu terenowego względem punktów wysokościowej osnowy geodezyjnej lub pomiarowej, z dokładnością nie mniejszą niż:

1) 0,02 m - dla przewodów i urządzeń kanalizacyjnych, o których mowa w § 19 ust. 3 pkt 1 i 2;

2) 0,05 m - dla obiektów budowlanych i urządzeń budowlanych oraz pikiet markowanych w terenie;

3) 0,1 m - dla budowli ziemnych, elastycznych lub mierzonych elektromagnetycznie podziemnych obiektów sieci uzbrojenia terenu oraz pikiet niemarkowanych w terenie.

A. 5 cm

B. 50 cm

C. 10 cm

D. 30 cm

Odpowiedź 30 cm jest prawidłowa, gdyż zgodnie z § 16. Geodezyjny pomiar sytuacyjny, minimalna dokładność określenia położenia szczegółów terenowych II grupy, do których zaliczają się drzewa, wynosi 0,30 m (30 cm). W praktyce oznacza to, że przy pomiarze sytuacyjnym położenie pojedynczego drzewa powinno być określone z dokładnością umożliwiającą jego jednoznaczne zlokalizowanie w terenie. W kontekście geodezyjnym wymagana dokładność jest istotna nie tylko dla celów inwentaryzacyjnych, ale również dla późniejszego zagospodarowania terenu. Na przykład, w przypadku projektów budowlanych, dokładność ta ma kluczowe znaczenie dla planowania układu drogowego czy lokalizacji innych obiektów. Warto również zauważyć, że takie normy wynikały z analizy potrzeb użytkowników danych przestrzennych oraz z praktycznych zastosowań w geodezji i kartografii, co zapewnia nie tylko precyzję, ale także wiarygodność danych.

Pytanie 4

Który krok nie jest częścią procesu konwersji mapy analogowej na cyfrową?

A. kalibracja

B. skanowanie

C. wektoryzacja

D. generalizacja

Generalizacja to nie etap przerabiania mapy analogowej na cyfrową. Raczej chodzi o późniejsze działania związane z tworzeniem i ulepszaniem map. W sumie, generalizacja to sposób, żeby uprościć i zmniejszyć szczegóły danych przestrzennych, tak żeby były bardziej zrozumiałe dla ludzi. Na przykład, jak robimy mapę turystyczną, to możemy pominąć mało ważne drogi czy jakieś szczegóły terenu, przez co mapa staje się bardziej czytelna. W kontekście danych geoprzestrzennych, generalizacja pomaga dostosować mapy do różnych skal i potrzeb. Ważne według mnie, żeby to robić z zachowaniem niezbędnych informacji, bo inaczej możemy zniekształcić rzeczywisty obraz terenu. Zrozumienie tego etapu jest naprawdę istotne, jeżeli chcemy przygotować mapy, które będą odpowiadały na potrzeby odbiorców.

Pytanie 5

Dokumentacja dotycząca pracy geodezyjnej, którą należy wypełnić w ośrodku dokumentacji geodezyjnej i kartograficznej, powinna zawierać

A. dane dotyczące wykonawcy

B. datę zakończenia pracy

C. informację o innych pracach prowadzonych w rejonie zgłaszanej pracy

D. opis przedmiotu oraz lokalizacji i obszaru realizowanej pracy

W przypadku zgłoszenia pracy geodezyjnej, osoba wypełniająca dokumentację może mylnie sądzić, że inne elementy, takie jak termin zakończenia pracy, opis przedmiotu czy informacja o wykonawcy, są kluczowe dla ośrodka dokumentacji geodezyjnej i kartograficznej. Jednakże, w kontekście przeprowadzania takich prac, najważniejszym aspektem jest zrozumienie, jakie inne działania są prowadzone w tym samym czasie na danym obszarze. Termin zakończenia pracy, choć istotny z perspektywy zarządzania projektami, nie dostarcza istotnych informacji o wpływie na inne projekty, podczas gdy opis przedmiotu pracy może być zbyt ogólny i nie uwzględniać specyfiki lokalnych warunków. Informacja o wykonawcy również ma swoje miejsce w dokumentacji, jednakże sama w sobie nie odnosi się do kluczowych współzależności między różnymi pracami geodezyjnymi. Takie podejście do zgłoszenia może prowadzić do pomijania istotnych czynników, które mogą rzekomo kolidować z innymi projektami, co skutkuje problemami z koordynacją działań geodezyjnych. Dlatego zrozumienie znaczenia koordynacji prac w obszarze geodezyjnym oraz odpowiedniego dokumentowania tego aspektu jest kluczowym elementem skutecznego zarządzania projektami geodezyjnymi.

Pytanie 6

Na ilustracji przedstawiono fragment mapy

A. zasadniczej.

B. ewidencyjnej.

C. fotograficznej.

D. topograficznej.

Wybranie odpowiedzi "topograficznej" jest trafne, ponieważ mapa topograficzna szczegółowo przedstawia ukształtowanie terenu oraz obiekty, które się na nim znajdują. Na analizowanej ilustracji widoczne są wyraźne kontury terenu, co wskazuje na jego relief, a także sieć drogową oraz elementy hydrograficzne, takie jak rzeki czy jeziora. Mapy topograficzne są kluczowym narzędziem w geodezji, kartografii oraz planowaniu przestrzennym. Stosowane są na przykład w turystyce, gdzie pomagają w orientacji w terenie oraz planowaniu tras wędrówek. Ich precyzyjne odwzorowanie rzeczywistości jest zgodne z normami i standardami kartograficznymi, które zapewniają spójność i użyteczność prezentowanych danych. W praktyce, znajomość map topograficznych jest niezbędna dla profesjonalistów w dziedzinie ochrony środowiska, architektury krajobrazu oraz w ratownictwie, gdzie znajomość terenu może decydować o skuteczności działań.

Pytanie 7

Cechą charakterystyczną wskazującą na lokalizację przebiegu instalacji wodociągowej, której położenie jest zdefiniowane w państwowym systemie odniesień przestrzennych przy użyciu współrzędnych prostokątnych płaskich oraz wysokości, jest

A. reper

B. bagnet

C. poligon

D. pikieta

Pikieta to naprawdę ważny element, kiedy mówimy o terenie w geodezji oraz inżynierii lądowej. Używa się jej, żeby określić, gdzie znajdują się różne części infrastruktury, np. przewody wodociągowe. Generalnie pikieta opiera się na konkretnych współrzędnych i wysokości, więc jest kluczowym składnikiem systemów odniesienia przestrzennego. W czasie prac pomiarowych pikiety pomagają w zachowaniu precyzji i dokładności. Dzięki ich umiejscowieniu można lepiej kontrolować postępy w budowie i upewnić się, że wszystko idzie zgodnie z planem. Osobiście myślę, że fajnie, że pikiety dają też możliwość monitorowania stanu technicznego przewodów wodociągowych. Ważne jest, żeby regularnie sprawdzać, czy pikiety zgadzają się z aktualnymi planami i mapami, bo to jest zgodne z geodezyjnymi normami.

Pytanie 8

Którą metodą wykonano pomiary, jeżeli przetworzenie wyników wykonano w sposób przedstawiony na zamieszczonym wyświetlaczu geodezyjnego programu komputerowego (WinKalk)?

A. Niwelacji punktów rozproszonych.

B. Niwelacji trygonometrycznej.

C. Tachimetrii elektronicznej.

D. Tachimetrii zwykłej.

Odpowiedź "Niwelacja punktów rozproszonych" jest prawidłowa, ponieważ wskazuje na metodę geodezyjną, w której kluczowym aspektem jest określenie wysokości punktów względem siebie. Na wyświetlaczu programu WinKalk widoczne są dane takie jak wysokości punktów (H) oraz różnice wysokości (kreska d), co jest charakterystyczne dla niwelacji. W praktyce niwelacja punktów rozproszonych polega na określeniu wysokości punktów w obszarze, gdzie punkty te są rozproszone i nie są ze sobą połączone w sposób bezpośredni. Metoda ta jest często stosowana w budownictwie oraz w geodezyjnym pomiarze terenów, gdzie dokładność pomiarów wysokościowych jest kluczowa. Standardy branżowe, jak PN-EN ISO 17123-4, podkreślają znaczenie precyzyjnych pomiarów wysokości w kontekście ogólnych prac geodezyjnych. Wykorzystanie niwelacji punktów rozproszonych umożliwia dokładne określenie różnic wysokości, które są wykorzystywane w analizach terenowych oraz w trakcie projektowania infrastruktury.

Pytanie 9

Długość boku kwadratowej działki a = 100,00 m została zmierzona z średnim błędem m_a = ±5 cm. Jaką wartość ma średni błąd m_p w obliczeniu pola P tej działki?

A. mp = ±10 m2

B. mp = ±20 m2

C. mp = ±1 m2

D. mp = ±5 m2

Poprawna odpowiedź to mp = ±10 m2, co wynika z obliczeń dotyczących błędu pomiarowego. Pole kwadratu oblicza się ze wzoru P = a^2, gdzie a to długość boku kwadratu. W przypadku, gdy a = 100 m, pole wynosi 10 000 m2. Błąd średni pomiaru długości boku wynosi ±5 cm, co jest równoznaczne z ±0,05 m. Błąd ten wpływa na pole, które jest funkcją kwadratową długości boku. Przy obliczaniu błędu propagacji dla funkcji P = a^2, stosujemy wzór na błąd średni, który w tym przypadku wynosi: m_p = 2 * a * m_a. Podstawiając wartości: m_p = 2 * 100 m * 0,05 m = 10 m2. Zatem, błąd średni pól wynosi ±10 m2. Takie podejście jest zgodne z zasadami pomiarów w inżynierii i geodezji, gdzie kluczowe jest uwzględnienie błędów pomiarowych w dalszych obliczeniach. W praktyce, takie obliczenia są niezbędne przy projektowaniu i planowaniu przestrzennym, a także w geodezji, gdzie dokładność pomiarów ma fundamentalne znaczenie.

Pytanie 10

Podstawowym krokiem w procesie tworzenia pierwotnej mapy tradycyjną metodą jest umieszczenie na arkuszu ramki sekcyjnej oraz siatki kwadratów. Jakim narzędziem nie można przenieść siatki kwadratów na zdefiniowany arkusz?

A. Koordynatografu

B. Nanosnika biegunowego

C. Podziałki transwersalnej i kroczka

D. Kwadratnicy z nakłuwaczem

Koordynatograf, kwadratnica z nakłuwaczem oraz podziałka transwersalna i kroczek to narzędzia, które w różny sposób mogą być wykorzystane do nanoszenia siatki kwadratów na arkusz mapy. Koordynatograf to kluczowy instrument w kartografii, który pozwala na precyzyjne przenoszenie współrzędnych i naznaczanie punktów w siatce, co jest niezbędne przy tworzeniu dokładnych map. Jego konstrukcja umożliwia łatwe i szybkie ustawienie punktów w odpowiednich miejscach. Kwadratnica z nakłuwaczem to narzędzie, które umożliwia tworzenie siatki poprzez nakłuwanie otworów w odpowiednich odstępach, co jest przydatne, gdy chcemy uzyskać wysoce precyzyjne podziały. Z kolei podziałka transwersalna i kroczek służą do pomiarów i nanoszenia podziałów, co również wspiera proces tworzenia siatki. Warto zauważyć, że każdy z tych instrumentów ma swoje specyficzne zastosowanie i w odpowiednich warunkach może znacznie ułatwić pracę. Błędy w wyborze narzędzi do nanoszenia siatki mogą prowadzić do nieprecyzyjnych odwzorowań i w efekcie do poważnych pomyłek w późniejszych analizach geodezyjnych czy kartograficznych.

Pytanie 11

Geodeta powinien wyznaczyć położenie punktów określających osie konstrukcyjne budynku jednorodzinnego na ławach ciesielskich z dokładnością do

A. 0,001 m

B. 0,01 m

C. 1 m

D. 0,1 m

Wybór innych wartości dokładności, takich jak 0,1 m, 0,01 m czy 1 m, prowadzi do istotnych błędów w procesie budowlanym. Przyjęcie zbyt dużych tolerancji pomiarowych, jak 1 m, jest nieakceptowalne w kontekście budowy budynku jednorodzinnego, gdzie precyzja jest kluczowa. Taki błąd może skutkować poważnymi konsekwencjami, w tym nieprawidłowym ułożeniem ścian i fundamentów, co z kolei prowadzi do problemów strukturalnych, a nawet zagrożenia dla bezpieczeństwa mieszkańców. Z kolei odpowiedź 0,1 m i 0,01 m, mimo że są bardziej precyzyjne niż 1 m, wciąż nie spełniają wymogów standardów budowlanych, które zazwyczaj nakładają obowiązek stosowania dokładności pomiaru na poziomie milimetra. W praktyce, geodeci i inżynierowie muszą kierować się zaleceniami zawartymi w normach, takich jak PN-ISO 9001, które nakładają obowiązek zapewnienia wysokiej jakości i precyzji pomiarów w procesie budowlanym. Tego rodzaju błędne rozumienie wymagań dotyczących precyzji pomiaru może wynikać z niewłaściwego postrzegania roli, jaką na budowie odgrywają dokładne pomiary, co w efekcie prowadzi do kosztownych błędów projektowych i wykonawczych.

Pytanie 12

Kontrolę tyczenia, polegającą na weryfikacji długości boków oraz przekątnych pojedynczych prostokątów, kwadratów lub ich zestawień, wykonuje się w trakcie prac niwelacyjnych

A. profili

B. tras

C. punktów rozproszonych

D. siatkową

Odpowiedź 'siatkową' jest poprawna, ponieważ kontrola tyczenia w kontekście niwelacji polega na weryfikacji dokładności wymiarów prostokątów i kwadratów, które tworzą siatkę geodezyjną. Siatkę geodezyjną stosuje się w pracach budowlanych oraz inżynieryjnych, aby zapewnić, że wszystkie elementy budowli są prawidłowo umiejscowione w przestrzeni. Kontrola boków i przekątnych pozwala na wykrycie ewentualnych błędów w geometrii, co jest kluczowe dla stabilności konstrukcji. W praktyce, inżynierowie i geodeci najczęściej wykorzystują instrumenty jak teodolity oraz niwelatory do precyzyjnego pomiaru. W standardach branżowych, takich jak norma PN-EN 1990, podkreśla się znaczenie precyzyjnego niwelowania w kontekście zapewnienia bezpieczeństwa obiektów budowlanych. Wprowadzenie jakościowych kontroli w postaci tyczenia siatek geodezyjnych jest zatem kluczowym elementem procesu budowlanego, który minimalizuje ryzyko błędów konstrukcyjnych i poprawia efektywność realizacji projektów.

Pytanie 13

Osnowy geodezyjne klasyfikuje się na różne grupy na podstawie ich precyzji oraz metody zakładania, jakich używa się do ich tworzenia?

A. podstawowe fundamentalne, podstawowe bazowe, szczegółowe

B. fundamentalne, podstawowe bazowe, sytuacyjne

C. poziome bazowe, podstawowe wysokościowe, sytuacyjne

D. podstawowe, podstawowe bazowe, pomiarowe

Odpowiedź 'podstawowe fundamentalne, podstawowe bazowe, szczegółowe' jest poprawna, ponieważ odzwierciedla klasyfikację osnow geodezyjnych w kontekście ich dokładności oraz metod zakładania. Osnowy fundamentalne stanowią podstawę dla innych sieci geodezyjnych, zapewniając najwyższy poziom dokładności i stabilności. Przykładem ich zastosowania są pomiary, które tworzą ogólnokrajowe systemy odniesienia, na podstawie których prowadzi się dalsze prace geodezyjne. Osnowy bazowe to sieci, które są wykorzystywane do precyzyjnych pomiarów lokalnych, a osnowy szczegółowe są stosowane do opracowywania map oraz w projektach budowlanych, gdzie wymagana jest wysoka precyzja. Klasyfikacja ta jest zgodna z normami międzynarodowymi oraz krajowymi, które nakładają obowiązek stosowania odpowiednich sieci geodezyjnych w zależności od skali i dokładności projektów geodezyjnych.

Pytanie 14

Przedstawione okno dialogowe z programu do obliczeń geodezyjnych, wskazuje na obliczenia współrzędnych i wysokości punktów pomierzonych metodą

A. tachimetrii elektronicznej.

B. niwelacji trygonometrycznej.

C. niwelacji punktów rozproszonych.

D. tachimetrii zwykłej.

Poprawna odpowiedź odnosi się do metody niwelacji punktów rozproszonych, która jest kluczowym procesem w geodezji, polegającym na pomiarze wysokości różnych punktów w terenie w odniesieniu do ustalonego punktu odniesienia. W przedstawionym oknie dialogowym widoczny jest wybór instrumentu "Niwelator", co jednoznacznie wskazuje na zastosowanie tej metody. Tabele wyników pokazują wartości wysokości (H) dla poszczególnych punktów, co jest typowe dla niwelacji. Metoda ta znajduje zastosowanie przy tworzeniu map wysokościowych oraz w inżynierii lądowej, gdzie precyzyjne określenie wysokości jest niezbędne do realizacji projektów budowlanych. Niwelacja punktów rozproszonych umożliwia również integrację danych z innych pomiarów geodezyjnych, co pozwala na uzyskanie kompleksowego obrazu terenu. Zgodnie z najlepszymi praktykami geodezyjnymi, stosowanie nowoczesnych instrumentów oraz oprogramowania do obliczeń zwiększa dokładność wyników i efektywność pracy w terenie.

Pytanie 15

Jaką wartość ma rzędna H_p dla pokrywy studzienki kanalizacyjnej, gdy zmierzona wysokość osi celowej H_c wynosi 202,21 m, a odczyt wartości podziału łaty niwelacyjnej z kreski środkowej lunety niwelatora to s = 1,140?

A. Hp = 202,32 m

B. Hp = 201,07 m

C. Hp = 202,01 m

D. Hp = 203,35 m

Poprawna odpowiedź to Hp = 201,07 m, co wynika z zastosowania prawidłowej metody obliczania rzędnej pokrywy studzienki kanalizacyjnej. Rzędna pokrywy studzienki (Hp) jest obliczana na podstawie wysokości osi celowej (Hc) oraz odczytu wartości podziału łaty (s). Wzór na obliczenie rzędnej pokrywy studzienki można zapisać jako: Hp = Hc - s. W naszym przypadku, podstawiając wartości, otrzymujemy: Hp = 202,21 m - 1,140 m = 201,07 m. Jest to standardowa metoda stosowana w geodezji, zapewniająca dokładność pomiarów oraz zgodność z normami branżowymi. Zrozumienie tych zasad jest kluczowe, szczególnie w kontekście projektowania infrastruktury oraz prac budowlanych, gdzie precyzyjne pomiary mają fundamentalne znaczenie dla bezpieczeństwa i funkcjonalności obiektów. Przykładem zastosowania takiej wiedzy w praktyce może być wyznaczanie poziomów wód gruntowych czy projektowanie systemów odwadniających, gdzie dokładne rzędne mają istotny wpływ na efektywność działania tych systemów.

Pytanie 16

Zadania związane z analizą wyników pomiarów nie obejmują sporządzania

A. wywiadów terenowych

B. sprawozdań technicznych

C. obliczeń

D. szkiców polowych

Wywiady terenowe nie są częścią prac związanych z przetwarzaniem wyników pomiarów, ponieważ koncentrują się głównie na zbieraniu danych jakościowych i informacji bezpośrednich od osób lub społeczności. Podczas gdy prace przetwarzające wyniki pomiarów obejmują obliczenia, analizy statystyczne oraz sporządzanie szkiców polowych, wywiady terenowe mają na celu pozyskanie kontekstu oraz opinii, co jest zupełnie innym procesem. Na przykład w badaniach geologicznych, gdy zbierane są dane o składzie gleby, analiza wyników takich jak pH, zawartość wody czy skład chemiczny wymaga precyzyjnych obliczeń. Szkice polowe służą do wizualizacji i dokumentacji zbieranych danych, a sprawozdania techniczne podsumowują wyniki i konkluzje. Dlatego wywiady terenowe, choć cenne, nie są elementem przetwarzania wyników pomiarów, lecz częścią metodologii zbierania danych.

Pytanie 17

Który z dokumentów jest konieczny do zlokalizowania w terenie punktu osnowy geodezyjnej?

A. Dziennik pomiaru kątów osnowy

B. Opis topograficzny punktu

C. Dziennik pomiaru długości boków osnowy

D. Szkic polowy osnowy

Opis topograficzny punktu jest kluczowym dokumentem w geodezji, ponieważ zawiera szczegółowe informacje o lokalizacji i charakterystyce punktu osnowy geodezyjnej. Zazwyczaj obejmuje takie elementy jak współrzędne geograficzne, wysokość, otoczenie punktu oraz dostępność do niego. Dzięki temu geodeta, przebywając w terenie, może szybko zlokalizować punkt osnowy, co jest istotne przy wykonywaniu pomiarów. Przykładowo, w przypadku prowadzenia pomiarów dla celów projektowych, posiadanie opisu topograficznego pozwala na efektywne planowanie prac w terenie oraz minimalizowanie ryzyk związanych z błędami lokalizacyjnymi. W branży geodezyjnej stosuje się standardy, które wymagają, aby wszystkie punkty osnowy miały odpowiednio przygotowaną dokumentację, co podnosi jakość i dokładność przeprowadzanych pomiarów.

Pytanie 18

Pole powierzchni działki przedstawionej na rysunku wynosi

A. 0 ha 35 a 00 m2

B. 0 ha 30 a 50 m2

C. 0 ha 30 a 00 m2

D. 0 ha 35 a 50 m2

Poprawna odpowiedź to 0 ha 35 a 00 m2, co oznacza, że pole powierzchni działki wynosi 35 arów. Aby obliczyć pole powierzchni trójkąta, wykorzystuje się wzór: P = 1/2 * a * h, gdzie 'a' to długość podstawy, a 'h' to wysokość. W tym przypadku podstawa wynosi 70 m, a wysokość 100 m. Po podstawieniu wartości do wzoru otrzymujemy: P = 1/2 * 70 m * 100 m = 3500 m2. Następnie przeliczamy te metry kwadratowe na hektary i ary, mając na uwadze, że 1 ha to 10 000 m2, a 1 a to 100 m2. W tym przypadku 3500 m2 to 0,35 ha, co odpowiada 35 a. Jest to ważna umiejętność w geodezji i planowaniu przestrzennym, ponieważ znajomość obliczeń powierzchni działek jest kluczowa przy kupnie, sprzedaży i zagospodarowywaniu gruntów. Takie obliczenia są również istotne w kontekście ustalania wartości nieruchomości oraz w projektowaniu budynków i infrastruktury.

Pytanie 19

Na podstawie zamieszczonych w tabeli współrzędnych punktów kontrolowanych, wyznaczonych w wyniku pomiarów, oblicz liniowe przemieszczenie punktu nr 21.

Nr punktu	Pomiar pierwotny		Pomiar wtórny
Nr punktu	X^p [m]	Y^p [m]	X^w [m]	Y^w [m]
20	130,220	242,256	130,225	242,255
21	125,212	258,236	125,220	258,240
22	134,515	234,515	134,510	234,510
23	138,310	230,025	138,313	230,026

A. p = 5 mm

B. p = 9 mm

C. p = 3 mm

D. p = 10 mm

Poprawna odpowiedź to p = 9 mm. Aby obliczyć liniowe przemieszczenie punktu nr 21, kluczowe jest zrozumienie, jak różnice w współrzędnych X i Y wpływają na obliczenie przemieszczenia. Najpierw musimy znaleźć różnice pomiędzy współrzędnymi pierwotnymi a wtórnymi. Po ich obliczeniu, korzystamy ze wzoru na odległość między dwoma punktami w układzie kartezjańskim, który oparty jest na twierdzeniu Pitagorasa. Zastosowanie tego podejścia nie tylko pozwala na precyzyjne wyznaczenie przemieszczenia, ale także jest zgodne z międzynarodowymi standardami pomiarów geodezyjnych. W praktyce, takie obliczenia są niezbędne w wielu aplikacjach inżynieryjnych, takich jak monitorowanie deformacji budynków, infrastruktury czy w analizach związanych ze zmianami środowiskowymi. Regularne stosowanie tej metody zapewnia wysoką jakość pomiarów oraz ich wiarygodność.

Pytanie 20

Jakie jest pole powierzchni kwadratowej działki na mapie w skali 1:2000, jeżeli na mapie w skali 1:500 wynosi ono 4,00 cm²?

A. 10 mm2

B. 25 mm2

C. 50 mm2

D. 5 mm2

Błędy w obliczaniach polegają głównie na niedokładnym zrozumieniu, jak skala wpływa na pole powierzchni. Wiele osób może mylnie sądzić, że zmiana skali przelicza się w sposób liniowy, co prowadzi do mylnego założenia, że pole powierzchni również zmienia się liniowo. W rzeczywistości, zmiana skali ma charakter kwadratowy. Przykładowo, jeśli osoba oblicza pole na nowej skali bez uwzględnienia przeliczenia na mm², mogłoby to prowadzić do błędnych wyników, takich jak 5 mm² czy 10 mm², które nie uwzględniają rzeczywistej różnicy w skali. Ponadto, osoby mogą zapominać o przeliczeniu jednostek, co skutkuje niepoprawnym oszacowaniem powierzchni. Każdy projektant map czy inżynier musi być świadomy tych zasad, aby unikać poważnych błędów w dokumentacji i projektowaniu, które mogą prowadzić do niezgodności w danych. Precyzyjność w obliczeniach powierzchni jest kluczowa dla zapewnienia zgodności z normami branżowymi oraz dla poprawnego wykonania projektów w budownictwie czy urbanistyce. Zrozumienie, jak skala wpływa na pomiary, jest fundamentalnym aspektem dla profesjonalistów zajmujących się geodezją i kartografią.

Pytanie 21

W niwelacji trygonometrycznej przewyższeniem określamy różnicę wysokości między

A. reperami a punktem celowania

B. punktem celowania a stanowiskiem instrumentu

C. punktem celowania a horyzontem instrumentu

D. sąsiednimi reperami

W przypadku niwelacji trygonometrycznej nie każdy pomiar różnicy wysokości pomiędzy różnymi punktami jest traktowany jako przewyższenie. Odpowiedzi, które wskazują na różnice pomiędzy reperami a punktem celowania, pomiędzy punktem celowania a stanowiskiem instrumentu czy sąsiednimi reperami, wprowadzają w błąd, ponieważ nie oddają istoty tego, co oznacza przewyższenie. Repery są punktami o znanej wysokości, które służą jako odniesienie w pomiarach. Chociaż ważne jest określenie różnicy wysokości pomiędzy nimi, to w kontekście przewyższenia istotny jest pomiar w odniesieniu do poziomu horyzontu instrumentu. Często popełnianym błędem jest mylenie różnych punktów odniesienia, co prowadzi do nieprawidłowej interpretacji wyników pomiarów. W geodezji kluczowe jest ścisłe przestrzeganie definicji oraz terminologii, aby unikać nieporozumień, które mogą skutkować poważnymi konsekwencjami w realizowanych projektach. Zrozumienie różnicy między różnicą wysokości a przewyższeniem jest fundamentalne dla każdego geodety oraz inżyniera, który zajmuje się pomiarami terenu oraz projektowaniem, dlatego tak istotne jest przyswojenie właściwych koncepcji i pojęć. Dobre praktyki w branży zalecają ciągłe szkolenie i aktualizację wiedzy w tym zakresie.

Pytanie 22

Jeśli pomiar na łacie niwelacyjnej w kierunku wstecznym wyniósł 3549, a na łacie w kierunku przednim 0506, jaka jest różnica wysokości na pozycji niwelatora?

A. -4,055 m

B. +3,043 m

C. -3,043 m

D. +4,055 m

Odpowiedź +3,043 m jest poprawna, ponieważ obliczenie różnicy wysokości na stanowisku niwelatora opiera się na zasadzie, że różnica ta jest równa odczytowi na łacie wstecz minus odczytowi na łacie w przód. W tym przypadku, mamy 3549 mm (odczyt wstecz) minus 0506 mm (odczyt w przód). Wykonując to obliczenie: 3549 - 506 = 3043 mm. Przekształcając milimetry na metry, otrzymujemy 3,043 m, co oznacza, że niwelator znajdował się na wyższej wysokości względem łaty w przód. W praktyce, takie obliczenia są kluczowe w geodezji i budownictwie, gdyż pozwalają na precyzyjne ustalanie różnic wysokości, co jest niezbędne przy wyznaczaniu poziomów budynków, dróg czy innych konstrukcji. Zgodnie z zaleceniami branżowymi, ważne jest również, aby przed przystąpieniem do pomiarów sprawdzić kalibrację sprzętu, aby zapewnić dokładność wyników pomiarów.

Pytanie 23

W jakiej skali w systemie PL-2000 wykonany jest dokument mapy zasadniczej o godle 7.125.30.10.3.4?

A. 1:500

B. 1:1000

C. 1:5000

D. 1:2000

Odpowiedź 1:500 jest poprawna, ponieważ arkusz mapy zasadniczej o godle 7.125.30.10.3.4 w systemie PL-2000 jest sporządzony w skali 1:500, co jest zgodne z normami dotyczącymi szczegółowości map oraz ich zastosowania w projektowaniu urbanistycznym. W skali 1:500, każdy centymetr na mapie odpowiada 5 metrom w terenie, co pozwala na precyzyjne odwzorowanie szczegółów terenowych, takich jak granice działek, układ dróg czy lokalizacja budynków. Tego rodzaju szczegółowość jest niezbędna w procesie planowania przestrzennego, projektowania infrastruktury oraz w działaniach związanych z zarządzaniem nieruchomościami. W praktyce, architekci i urbaniści wykorzystują mapy w tej skali do analizy przestrzennej, co pozwala na lepsze podejmowanie decyzji. Zrozumienie skali mapy i jej zastosowania jest kluczowe dla każdego specjalisty w dziedzinie geodezji i kartografii, a znajomość standardów PL-2000 ułatwia realizację projektów zgodnie z obowiązującymi przepisami prawymi i technicznymi.

Pytanie 24

Jaki typ sieci poligonowej przedstawiono na rysunku?

A. Nawiązaną.

B. Niezależną.

C. Jednowęzłową.

D. Kątową.

Wybór innych typów sieci poligonowej, jak nawiązana, kątowa czy jednowęzłowa, może trochę zamieszać w rozumieniu kluczowych cech sieci niezależnych. Sieci nawiązane są związane bezpośrednio z punktami osnowy geodezyjnej, co sprawia, że musisz odnosić pomiary do ustalonych punktów, a to ogranicza ich elastyczność. Z kolei sieci kątowe skupiają się na pomiarze kątów między punktami i mogą być powiązane z innymi systemami pomiarowymi, więc to też nie jest zgodne z tym, co charakteryzuje sieci niezależne. Jeśli chodzi o sieci jednowęzłowe, to one koncentrują się na pomiarach wokół jednego węzła, co znowu ogranicza ich niezależność i wpływa na dokładność wyników. Jak widzisz, błędne rozumienie tych typów sieci może prowadzić do złych metod pomiarowych, a to w efekcie psuje jakość i precyzję wyników. Wiedza o różnicach między tymi typami jest istotna, żeby dobrze zaplanować działania geodezyjne i je później analizować, dlatego ważne jest, żeby zrozumieć, że sieci niezależne są całkowicie autonomiczne i nie potrzebują odniesienia do już istniejących punktów osnowy.

Pytanie 25

Oś stanowiąca południki w odwzorowaniu Gaussa-Krugera w systemie współrzędnych PL-1992 to południk

A. 15o

B. 19o

C. 21o

D. 17o

Odpowiedź 19o jest jak najbardziej trafna. W systemie PL-1992, który jest jednym z ważniejszych układów używanych w Polsce, południk 19o to ten, który odpowiada strefie 5 w odwzorowaniu Gaussa-Krugera. To ważne, bo dzięki temu mamy jednolite dane geograficzne na mapach. W praktyce oznacza to, że w rejonie objętym tym południkiem, współrzędne są odwzorowywane w sposób, który minimalizuje zniekształcenia. To naprawdę istotne, szczególnie w inżynierii, planowaniu przestrzennym czy geodezji. Precyzyjne pomiary są kluczowe, bo od tego zależy rozwój infrastruktury i ochrona środowiska. Zrozumienie, jak działają układy współrzędnych, takie jak PL-1992, to podstawa, jeśli chcesz skutecznie korzystać z narzędzi GIS oraz robić analizy przestrzenne. To wszystko jest bardzo istotne w nowoczesnych badaniach geograficznych.

Pytanie 26

Znaki geodezyjne, które nie są objęte ochroną, to

A. kamienie graniczne

B. punkty osnowy geodezyjnej

C. budowle triangulacyjne

D. repety robocze

Kamienie graniczne są stałymi elementami, które pełnią kluczową rolę w geodezji, szczególnie w kontekście wyznaczania granic działek i nieruchomości. Ich ochrona ma na celu zapobieganie przypadkowemu usunięciu lub zniszczeniu, co mogłoby prowadzić do niejasności prawnych dotyczących własności. Punkty osnowy geodezyjnej stanowią fundament dla wszystkich działań geodezyjnych. Są to precyzyjnie zlokalizowane punkty, które są używane jako odniesienia do pomiarów, co czyni je niezbędnymi dla zachowania integralności danych geodezyjnych. Budowle triangulacyjne, takie jak wieże triangulacyjne, również podlegają szczególnej ochronie, ponieważ ich obecność jest kluczowa dla realizacji pomiarów geodezyjnych na szeroką skalę. Ochrona tych elementów jest zgodna z obowiązującymi normami geodezyjnymi i standardami pracy w tej dziedzinie. Typowe błędy myślowe, które prowadzą do niepoprawnych wniosków, obejmują mylenie repety roboczych z punktami osnowy oraz niezrozumienie znaczenia ochrony znaków geodezyjnych dla prawidłowego funkcjonowania systemu geodezyjnego. Ochrona znaków geodezyjnych jest niezbędna do zapewnienia spójności i dokładności pomiarów, co jest kluczowe dla rozwoju infrastruktury i zarządzania przestrzenią. Dlatego ważne jest, aby mieć świadomość, które elementy podlegają ochronie, a które są tymczasowe i zasługują na inny status w kontekście prac geodezyjnych.

Pytanie 27

Jak nazywa się przyrząd przedstawiony na rysunku, pozwalający na wyznaczenie pola powierzchni na mapie?

A. Koordynatograf.

B. Mikroskop skalowy.

C. Planimetr harfowy.

D. Planimetr biegunowy.

Planimetr biegunowy to zaawansowany instrument geodezyjny, używany głównie do precyzyjnego wyznaczania pola powierzchni na mapach. Jego działanie opiera się na obrysowywaniu konturów mierzonych obszarów, co pozwala na dokładne i efektywne pomiary. Planimetr biegunowy składa się z dwóch podstawowych elementów: bieguna, który jest punktem oparcia, oraz ruchomego ramienia z końcówką ślizgową. Podczas użytkowania, końcówka ślizgowa podąża wzdłuż konturu praktycznie bez oporu, co minimalizuje błąd pomiarowy. W praktyce, planimetry biegunowe są niezwykle przydatne w geodezji, kartografii oraz planowaniu przestrzennym, gdzie dokładność obliczeń ma kluczowe znaczenie. Warto także zauważyć, że korzystanie z planimetrów jest zgodne z normami ISO dotyczącymi pomiarów geodezyjnych, co czyni je standardem w branży. Dodatkowo, umiejętność posługiwania się tym przyrządem jest cenna w pracy inżyniera, jak również w naukach przyrodniczych, gdzie analiza powierzchni jest często niezbędna.

Pytanie 28

Na rysunku przedstawiono pomiar punktów obiektu budowlanego metodą wcięć

A. kątowych wstecz.

B. linowych w przód.

C. liniowo-kątowych.

D. kątowych w przód.

Odpowiedź 'kątowych w przód' jest poprawna, ponieważ metoda wcięć koncentruje się na precyzyjnym pomiarze kątów, które są następnie wykorzystywane do wyznaczenia położenia punktów budowlanych na podstawie linii bazowej. W praktyce oznacza to, że pomiar odbywa się poprzez odczyt kątów α i β od linii bazowej do punktów pomiarowych, co pozwala na uzyskanie dokładnych i wiarygodnych danych. Kiedy stosujemy tę metodę w terenie, kluczowe jest zapewnienie maksymalnej stabilności instrumentów pomiarowych oraz minimalizacja wszelkich błędów systematycznych, co jest zgodne z normami i standardami pomiarów geodezyjnych, takimi jak PN-EN ISO 17123-1. Zastosowanie techniki kątowej w przód jest szczególnie cenne w geodezji przy dużych projektach budowlanych oraz inżynieryjnych, gdzie wymagana jest wysoka precyzja i dokładność w wyznaczaniu lokalizacji obiektów. Dodatkowo, tego typu metodyka jest wykorzystywana w analizie deformacji budowli, co dowodzi jej wszechstronności i znaczenia w praktyce inżynieryjnej.

Pytanie 29

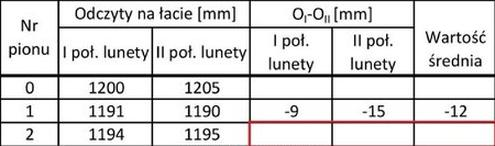

Do fragmentu dziennika pomiaru wychylenia budynku metodą rzutowania, w pola oznaczone czerwoną ramką należy wpisać kolejno od lewej strony:

A. -6; -10; -8

B. -3; -5; -8

C. -6; -10; -16

D. -3; -5; -4

Poprawna odpowiedź to '-6; -10; -8', ponieważ w analizowanym fragmencie dziennika pomiaru wychylenia budynku, wartości te odpowiadają rzeczywistym różnicom między pomiarami a wartościami odniesienia. Dla pionu nr 2, otrzymujemy wartość -6 mm, co oznacza, że budynek jest wychylony o 6 mm w dół w porównaniu do ustalonego punktu odniesienia. Wartość -10 mm wynika z sumarycznego obliczenia dla pionów 0 i 1, które składają się na całkowity pomiar. Ponadto, wartość -8 mm odpowiada za dopełnienie średniej do -12 mm, co jest istotne w kontekście zachowania odpowiednich norm i standardów w budownictwie, które wymagają precyzyjnego monitorowania deformacji budynków. Takie pomiary są kluczowe w utrzymaniu bezpieczeństwa i trwałości konstrukcji, a umiejętność interpretacji wyników pomiarów jest niezbędna w pracy inżyniera budowlanego. Przykłady praktycznego zastosowania obejmują wspomaganie decyzji dotyczących konserwacji budynków oraz identyfikację ewentualnych zagrożeń dla bezpieczeństwa konstrukcji.

Pytanie 30

Jeżeli pomiary wykonano tak, jak na przedstawionym rysunku, to odległość między punktami osnowy geodezyjnej d_1-2 można obliczyć, stosując działanie

A. (d1-2)2 = 82,362 + 79,462 - 2 * 82,36 * 79,46 * cos 67,9534g

B. (d1-2)2 = 82,36 / sin 67,9534g * 79,46

C. d1-2 = 82,36 * tg 67,9534g

D. d1-2 = 82,362 / 79,462 + sin 67,9534g

Wiele z dostępnych odpowiedzi wykazuje braki w zrozumieniu podstawowych zasad geometrii i zastosowania twierdzenia cosinusów. Przykładowo, pierwsza odpowiedź nie odnosi się do geometrycznych relacji między bokami trójkąta ani do kątów, co jest kluczowe w obliczeniach geodezyjnych. Wzór w tej odpowiedzi sugeruje zastosowanie sinusów, co nie jest zgodne z wymaganymi warunkami, gdyż nie mamy do czynienia z funkcją sinusową w kontekście tych pomiarów. Również odpowiedź trzecia odnosi się do zastosowania sinusa w sposób nieprawidłowy, co może wynikać z mylnego zrozumienia relacji w trójkącie. Dodatkowo, odpowiedź czwarta sugeruje użycie tangensa, co jest zupełnie nieadekwatne w przypadku, gdy mamy do czynienia z obliczaniem długości boku, a nie kąta. W geodezji kluczowe jest zrozumienie, że stosowanie niewłaściwych wzorów prowadzi do niedokładnych wyników, które mogą wpływać na cały proces pomiarowy. Te błędy mogą wynikać z braku znajomości właściwych wzorów matematycznych i ich zastosowania w praktyce, co podkreśla znaczenie solidnych podstaw teoretycznych dla każdego geodety czy inżyniera.

Pytanie 31

Wizury pomiędzy sąsiednimi punktami geodezyjnej osnowy poziomej powinny być przeprowadzone w trakcie

A. wywiadu terenowego

B. niwelacji punktów osnowy

C. pomiarów rzeźby terenu

D. sporządzania opisu topograficznego

Wywiad terenowy jest kluczowym elementem w procesie geodezyjnego pomiaru, gdyż umożliwia dokładne sprawdzenie wizur pomiędzy sąsiednimi punktami geodezyjnej osnowy poziomej. W trakcie wywiadu terenowego geodeta zbiera informacje o warunkach terenowych, które mogą wpłynąć na pomiary. Przykładem może być ocena przeszkód, takich jak budynki czy drzewa, które mogą zasłaniać widok pomiędzy punktami pomiarowymi. Wysokiej jakości wizury są istotne, gdyż pozwalają na minimalizowanie błędów w pomiarach, co jest zgodne z normami geodezyjnymi, takimi jak PN-EN ISO 17123, które określają metody pomiarów geodezyjnych. Dobre praktyki w tej dziedzinie zakładają systematyczne sprawdzanie i weryfikację wizur w różnych warunkach, co przyczynia się do zwiększenia precyzji i rzetelności uzyskiwanych danych. W przypadku pomiarów osnowy poziomej, wywiad terenowy powinien być integralną częścią planowania pomiarów, co umożliwia lepsze zarządzanie ryzykiem i dostosowanie metod pracy do specyfiki terenu.

Pytanie 32

Znając, że kontrola pomiarów z łaty w tachimetrii klasycznej wyrażona jest równaniem 2s = g + d, oblicz wartość odczytu z łaty kreski środkowej, jeśli odczyt z łaty kreski górnej wynosi g = 2 200 mm, a odczyt z łaty kreski dolnej to d = 1 600 mm?

A. s = 1,7 m

B. s = 1,9 m

C. s = 2,0 m

D. s = 1,8 m

Odpowiedź s = 1,9 m jest poprawna i wynika z zastosowania wzoru 2s = g + d, gdzie g to odczyt z łaty kreski górnej, a d to odczyt z łaty kreski dolnej. W tym przypadku mamy g = 2200 mm i d = 1600 mm. Podstawiając te wartości do wzoru, otrzymujemy: 2s = 2200 mm + 1600 mm, co daje 2s = 3800 mm. Dzieląc przez 2, uzyskujemy s = 1900 mm, co po przeliczeniu na metry daje 1,9 m. Takie obliczenia są kluczowe w tachimetrii, gdzie precyzyjne pomiary wysokości są niezbędne do określenia różnic terenu oraz do tworzenia dokładnych modeli topograficznych. Zastosowanie tego wzoru jest szerokie, od prac inżynieryjnych po geodezję, gdzie precyzja jest kluczowa dla sukcesu projektów budowlanych i infrastrukturalnych. Dobre praktyki w tej dziedzinie wymagają również odpowiedniej kalibracji sprzętu oraz uwzględnienia czynników atmosferycznych, które mogą wpływać na pomiary.

Pytanie 33

W miejscowym planie zagospodarowania przestrzennego obszary przeznaczone na sport i rekreację powinny być oznaczane symbolem literowym

A. U

B. ZP

C. US

D. MW

Wprowadzenie w błąd przez wybór innego symbolu może mieć poważne konsekwencje dla planowania przestrzennego. Symbol U oznacza tereny usługowe, co nie precyzuje rodzaju usług, które mogą być tam świadczone; to może prowadzić do niejasności w kontekście działalności sportowej, która wymaga specyficznych warunków. Z kolei symbol MW oznacza tereny zabudowy mieszkaniowej wielorodzinnej, co jest absolutnie niezgodne z przeznaczeniem obszarów rekreacyjnych. Tereny te powinny być dedykowane dla aktywności fizycznej i rekreacji, a nie dla budownictwa mieszkaniowego, co mogłoby negatywnie wpłynąć na jakość życia mieszkańców. Symbol ZP, który oznacza tereny zieleni publicznej, również nie oddaje pełnej specyfiki obiektów sportowych, które są bardziej złożone niż sama zieleń. Wybór nieodpowiednich symboli może prowadzić do nieprawidłowego zagospodarowania przestrzeni, co w praktyce skutkuje brakiem odpowiednich obiektów sportowych i rekreacyjnych w danym regionie. Warto pamiętać, że każdy symbol w planie zagospodarowania przestrzennego ma swoje konkretne znaczenie i przeznaczenie, dlatego kluczowe jest zrozumienie ich funkcji oraz trzymanie się uznanych standardów i norm. Ignorowanie tych zasad może skutkować nieefektywnym wykorzystaniem przestrzeni i frustracją społeczności lokalnych, które oczekują dostępu do profesjonalnych obiektów sportowych.

Pytanie 34

Jaki wzór powinien być użyty do obliczenia sumy kątów wewnętrznych w zamkniętym poligonie?

A. [β]t = Ak – Ap + n · 200g

B. [β]t = Ap – Ak + n · 200g

C. [β]t = (n + 2) · 200g

D. [β]t = (n - 2) · 200g

Nieprawidłowe odpowiedzi często wynikają z niepełnego zrozumienia zasad dotyczących kątów w poligonach. Przykładowo, wzór [β]t = Ak – Ap + n · 200g sugeruje, że suma kątów wewnętrznych jest uzależniona od różnicy pomiędzy dwoma wartościami, które w kontekście geometrii nie mają zastosowania. Rzeczywiście, nie ma związku między obszarami poligonów a sumą kątów. Z kolei wzór [β]t = (n + 2) · 200g nie tylko wprowadza błędny dodatek, ale również nie uwzględnia, że dodanie boków nie generuje nowych kątów wewnętrznych, co jest fundamentalną pomyłką. Błędne podejście do tej tematyki może prowadzić do nieprawidłowych obliczeń w projektach architektonicznych i inżynieryjnych, gdzie precyzja jest kluczowa. Warto zauważyć, że dla każdego n- kąta, suma kątów wewnętrznych zawsze jest określona jako (n - 2) · 180°, co wynika z podziału poligonu na trójkąty. Ignorowanie tej zasady może prowadzić do istotnych błędów w projektowaniu i analizie geometrycznej, co podkreśla znaczenie rzetelnej wiedzy z tego zakresu.

Pytanie 35

Który z wymienionych obiektów może mieć domiar przekraczający 25 m, jeżeli pomiary szczegółów terenowych są realizowane metodą ortogonalną?

A. Drewnianej podpory mostowego.

B. Elementu podziemnej sieci gazowej.

C. Stabilizowanego punktu załamania granicy działki.

D. Trwałego ogrodzenia.

W przypadku drewnianej podpory mostu, element ten powinien być bardzo precyzyjnie umiejscowiony w terenie, aby zapewnić odpowiednią stabilność i nośność konstrukcji. Odpowiednie normy budowlane, takie jak PN-EN 1991, kładą duży nacisk na dokładność pomiarów dla tego typu obiektów, ponieważ jakiekolwiek odchylenia mogą prowadzić do poważnych konsekwencji konstrukcyjnych. W związku z tym, pomiary ortogonalne dla drewnianych podpór mostów są ograniczone do domiarów nieprzekraczających ustalonych norm, co zazwyczaj nie powinno przekraczać 25 m. W przypadku trwałego ogrodzenia, które jest elementem mającym na celu wyznaczanie granic terenu, również kluczowa jest precyzja w pomiarach, aby uniknąć sporów granicznych. W standardach geodezyjnych kładzie się ogromny nacisk na dokładność pomiarów, aby granice były jednoznacznie określone. Stabilizowane punkty załamania granicy działki również powinny być umiejscowione z wysoką precyzją, aby zapobiec przyszłym nieporozumieniom oraz zapewnić dokładność w odniesieniu do istniejącej dokumentacji geodezyjnej. Wszelkie odchylenia mogą prowadzić do konfliktów prawnych oraz problemów z ustaleniem rzeczywistego przebiegu granicy. W związku z tym, wszystkie wymienione obiekty wymagają precyzyjnych pomiarów, a dopuszczenie domiarów większych niż 25 m w tych przypadkach jest niezgodne z przyjętymi praktykami w geodezji.

Pytanie 36

Który punkt bazy danych obiektów topograficznych BDOT500 wskazano strzałką na rysunku działek ewidencyjnych?

A. Osnowy pomiarowej niestabilizowany.

B. Osnowy pomiarowej stabilizowany trwale.

C. Graniczny niestabilizowany.

D. Graniczny stabilizowany trwale.

Odpowiedź 'Graniczny stabilizowany trwale' jest poprawna, ponieważ zgodnie z systemem BDOT500 punkty graniczne działek są kluczowymi elementami każdej ewidencji gruntów. Strzałka na rysunku wskazuje punkt, który jest stabilizowany trwale, co oznacza, że jego położenie jest dokładnie określone i zabezpieczone w terenie. Punkty te są istotne dla zapewnienia jednoznaczności granic działek oraz ochrony praw właścicieli. Stabilizacja punktów granicznych jest osiągana poprzez zastosowanie odpowiednich materiałów oraz technik, które zapewniają ich trwałość. Na przykład, w praktyce geodezyjnej wykorzystuje się betonowe znaki graniczne, które są umieszczane w stałych lokalizacjach, co umożliwia ich łatwe odnalezienie i pomiar w przyszłości. Ponadto, zgodnie z Polskimi Normami, każde oznaczenie graniczne powinno być odpowiednio udokumentowane oraz wprowadzone do ewidencji, co podkreśla znaczenie dokładności i niezawodności tych punktów.

Pytanie 37

Jaką długość ma odcinek na mapie o skali 1:40 000, jeśli na mapie w skali 1:20 000 jego długość wynosi 50 cm?

A. 25 cm

B. 2,5 cm

C. 5 cm

D. 50 cm

Odpowiedź 25 cm jest poprawna, ponieważ aby przeliczyć długość odcinka na mapie w nowej skali, należy uwzględnić relację między skalami. W skali 1:20 000, 50 cm na mapie odpowiada 10 000 m w rzeczywistości (50 cm * 20 000). W skali 1:40 000 ten sam 10 000 m w rzeczywistości odpowiada 25 cm na mapie (10 000 m / 40 000). Dlatego długość odcinka w skali 1:40 000 wynosi 25 cm. Praktycznym zastosowaniem tej wiedzy jest umiejętność przeliczania długości odcinków na mapach w różnych skalach, co jest kluczowe w geodezji, kartografii i planowaniu przestrzennym. W wielu zastosowaniach, takich jak projektowanie infrastruktury lub analiza lokalizacji, precyzyjne przeliczenie długości i powierzchni w różnych skalach jest niezbędne, aby zapewnić zgodność z rzeczywistością i precyzję planów. Warto również dodać, że znajomość konwersji skali jest istotna dla osób pracujących z mapami, które muszą interpretować dane w kontekście różnych zastosowań terenowych.

Pytanie 38

Niwelator to narzędzie służące do dokonania pomiaru

A. wysokości punktów

B. różnic wysokości

C. kątów nachylenia

D. kątów zenitalnych

Niwelator to dosyć specyficzne urządzenie, które służy głównie do mierzenia różnic wysokości pomiędzy punktami w terenie. Jak to działa? Wykorzystuje coś w rodzaju poziomicy, by dokładnie określić te różnice. To bardzo ważne w różnych dziedzinach, takich jak budownictwo czy geodezja, bo dobrze wykonane pomiary wysokości są kluczowe. Na przykład, kiedy budujemy fundamenty, musimy być pewni, że wszystko jest na właściwej wysokości, żeby budowla była stabilna. Niwelatory są też wykorzystywane do tworzenia map topograficznych, gdzie precyzyjne różnice w wysokościach terenu mają ogromne znaczenie. W branży mamy różne normy, jak ISO, które przypominają, jak ważne są dokładne pomiary. A co ciekawe, teraz mamy również niwelatory elektroniczne, które jeszcze bardziej podnoszą jakość pomiarów, co naprawdę ma znaczenie w dzisiejszych projektach budowlanych.

Pytanie 39

Na podstawie zamieszczonych w tabeli wyników pomiarów punktów kontrolowanych, oblicz kierunkowe przemieszczenia poziome dla punktu nr 32.

Nr punktu	Pomiar pierwotny		Pomiar wtórny
	X₀ [m]	Y₀ [m]	Xw [m]	Yw [m]
31	78,462	634,256	78,482	634,212
32	142,058	582,235	142,124	582,218
33	169,151	613,968	169,142	613,967

A. ΔX = -0,066 m; ΔY = 0,017 m

B. ΔX = 66 cm; ΔY = -44 cm

C. ΔX = 0,066 m; ΔY = -0,017 m

D. ΔX = -66 cm; ΔY = 44 cm

Poprawna odpowiedź, czyli ΔX = 0,066 m oraz ΔY = -0,017 m, wynika z właściwego zastosowania metod obliczania przemieszczeń w układzie współrzędnych. Przemieszczenie poziome ΔX oblicza się jako różnicę między współrzędną X punktu końcowego a współrzędną X punktu początkowego, co w tym przypadku daje 0,066 m. Analogicznie, przemieszczenie ΔY, które wynosi -0,017 m, uzyskuje się poprzez odejmowanie wartości Y. Tego rodzaju obliczenia są kluczowe w geodezji, inżynierii lądowej oraz w pracach budowlanych, gdzie precyzyjne określenie lokalizacji punktów odniesienia jest niezbędne. Zastosowanie tej metody pozwala na uzyskanie dokładnych wyników, co jest zgodne z normami takimi jak ISO 17123 dotyczące pomiarów w geodezji. Prawidłowe zrozumienie obliczeń przemieszczeń jest fundamentem dalszej analizy i projektowania różnych konstrukcji, a także w przeprowadzaniu pomiarów kontrolnych.

Pytanie 40

W terenie zmierzono długość linii pomiarowej, która wynosi 164,20 m. Jaka będzie długość tej linii na mapie w skali 1:2000?

A. 164,20 mm

B. 82,10 mm

C. 328,40 mm

D. 41,05 mm

Prawidłowa odpowiedź to 82,10 mm, co wynika z zastosowania zasady przeliczeń w skali. Aby obliczyć rzeczywistą długość linii na mapie w skali 1:2000, należy podzielić rzeczywistą długość linii w metrach przez wartość skali. W tym przypadku: 164,20 m / 2000 = 0,0821 m, co po przeliczeniu na milimetry (1 m = 1000 mm) daje 82,10 mm. W praktyce, taka operacja jest niezbędna w geodezji i kartografii, gdzie precyzyjny pomiar i przedstawienie danych w różnych skalach są kluczowe. W projektowaniu map, geodeci muszą znać skale, aby poprawnie odzwierciedlić rzeczywiste odległości i umożliwić łatwe interpretowanie danych przez użytkowników. Zgodnie z normami, ważne jest, aby przy przeliczaniu długości w skali zachować odpowiednią dokładność, co wpływa na jakość finalnych produktów, takich jak mapy topograficzne czy plany zagospodarowania przestrzennego.

Rozpocznij nowy egzamin

Powrót do strony głównej
