Informacje o egzaminie:

Zawód: Technik teleinformatyk
Kwalifikacja: INF.08 - Eksploatacja i konfiguracja oraz administrowanie sieciami rozległymi
Data rozpoczęcia: 27 kwietnia 2026 08:04
Data zakończenia: 27 kwietnia 2026 08:34

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Wskaż urządzenie pomiarowe używane do identyfikacji uszkodzenia kabla telefonicznego w linii abonenckiej?

A. Tester diodowy okablowania

B. Aparat montażowy

C. Reflektometr TDR

D. Miernik bitowej stopy błędów

Reflektometr TDR (Time Domain Reflectometer) to zaawansowane urządzenie pomiarowe, które jest kluczowe w diagnostyce uszkodzeń kabli telefonicznych w liniach abonenckich. Działa na zasadzie wysyłania impulsów elektrycznych wzdłuż kabla i analizowania odbitych sygnałów, co pozwala na zlokalizowanie miejsca uszkodzenia. Tego typu reflektometry są niezwykle przydatne w praktyce, gdyż pozwalają na szybkie i precyzyjne ustalenie, czy uszkodzenie znajduje się w pobliżu, a także określenie jego charakterystyki. Dzięki TDR technicy mogą zredukować czas potrzebny na lokalizację problemów, co prowadzi do efektywniejszej pracy i mniejszych przestojów w świadczeniu usług. Warto również zaznaczyć, że stosowanie reflektometrów TDR jest zgodne z najlepszymi praktykami branżowymi, które zalecają użycie odpowiednich narzędzi do diagnostyki w celu minimalizacji ryzyka błędnych napraw oraz zwiększenia efektywności procesów serwisowych.

Pytanie 2

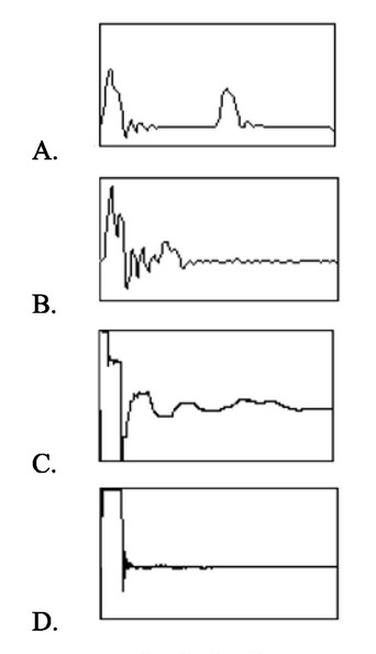

Który z zamieszczonych reflektogramów toru zamkniętego impedancją dopasowującą na odległym końcu, przedstawia wynik pomiaru kabla telefonicznego bez defektów?

A. D.

B. A.

C. C.

D. B.

Reflektogram toru zamkniętego impedancją dopasowującą na odległym końcu, który wykazuje jednolity i stabilny przebieg, jest kluczowym wskaźnikiem braku defektów w kablu telefonicznym. Odpowiedź D, przedstawiająca taki przebieg, stanowi wzór idealnego reflektogramu. Stabilność przebiegu oznacza, że nie występują niepożądane zmiany impedancji, co jest zgodne z najlepszymi praktykami w zakresie diagnostyki i inspekcji kabli. Przykładowo, w praktyce inżynieryjnej, reflektogramy są często stosowane do weryfikacji integralności systemów telekomunikacyjnych, gdzie jakiekolwiek zmiany w linii mogą prowadzić do pogorszenia jakości sygnału. Zgodnie z normami branżowymi, jak ITU-T G.652, stabilny reflektogram jest kluczowym wskaźnikiem zdrowia systemu telekomunikacyjnego. Warto zaznaczyć, że nieregularności w innych reflektogramach, takich jak A, B czy C, mogą wskazywać na uszkodzenia kabli, co podkreśla znaczenie dokładnego monitorowania ich stanu.

Pytanie 3

Jakie urządzenie stosuje się do pomiaru rezystancji pętli abonenckiej?

A. omomierz

B. miernik poziomu

C. poziomoskop

D. megaomomierz

Omomierz jest specjalistycznym przyrządem pomiarowym, który służy do dokładnego pomiaru rezystancji elektrycznej. W kontekście pętli abonenckiej, omomierz jest wysoce precyzyjny i pozwala na ocenę kondycji instalacji oraz detekcję potencjalnych usterek. Jego zastosowanie jest kluczowe, szczególnie w systemach, w których bezpieczeństwo użytkowników i niezawodność dostaw energii są priorytetami. Przykładem praktycznego zastosowania omomierza może być pomiar rezystancji uziemienia, co jest standardem w branży elektroenergetycznej. Właściwie wykonane pomiary rezystancji pętli abonenckiej są kluczowe dla zapewnienia bezpieczeństwa w przypadku awarii, co jest zgodne z normami EN 50160 oraz PN-IEC 60364. Omomierz umożliwia także ocenę jakości połączeń elektrycznych oraz stanów przejściowych, co wpływa na efektywność energetyczną instalacji. Warto podkreślić, że pomiary rezystancji powinny być przeprowadzane regularnie, aby zapewnić ciągłość działania systemu oraz bezpieczeństwo użytkowników.

Pytanie 4

Tester do sieci LAN RJ-45 może być użyty do weryfikacji kabli

A. gradientowych

B. telekomunikacyjnych RG-8

C. nieekranowanych UTP oraz ekranowanych STP

D. OTK

Tester sieci LAN RJ-45 jest narzędziem zaprojektowanym do badania i diagnozowania kabli sieciowych, szczególnie tych stosowanych w lokalnych sieciach komputerowych. Obejmuje to kable typu UTP (Unshielded Twisted Pair) oraz STP (Shielded Twisted Pair), które są standardem w technologii Ethernet. Kable te są powszechnie używane w biurach i innych lokalach, gdzie istnieje potrzeba szybkiego przesyłania danych. Testery RJ-45 mogą wykrywać błędy w połączeniach, takie jak otwarte lub zwolnione przewody, oraz sprawdzać, czy kabel jest poprawnie podłączony do gniazdka. Przykładowo, w środowisku biurowym, gdzie wiele urządzeń jest podłączonych do sieci, tester RJ-45 pozwala administratorom na szybkie identyfikowanie problemów z siecią, co może znacząco zwiększyć efektywność i ciągłość pracy. Przestrzegając standardów, takich jak IEEE 802.3, inżynierowie mogą upewnić się, że instalacje kablowe są zgodne z najlepszymi praktykami, co obniża ryzyko przyszłych problemów z łącznością.

Pytanie 5

Jakie urządzenie służy do pomiaru tłumienności światłowodu?

A. Interfejsem laserowo-satelitarnym

B. Generatorem częstotliwości pomocniczej włókna podstawowego

C. Reflektometrem światłowodowym

D. Areometrem światłowodowym

Reflektometr światłowodowy jest narzędziem, które służy do oceny jakości oraz tłumienności włókien optycznych. Działa na zasadzie wysyłania impulsów świetlnych wzdłuż włókna, a następnie analizowania odbić tych impulsów, które występują w wyniku różnych niejednorodności w strukturze włókna, takich jak zagięcia, uszkodzenia czy złącza. Dzięki temu reflektometr pozwala na precyzyjne określenie miejsc o podwyższonej tłumienności, co jest kluczowe dla utrzymania wysokiej jakości sygnału w sieciach telekomunikacyjnych. W praktyce, reflektometry są wykorzystywane przy instalacji oraz konserwacji sieci światłowodowych, co umożliwia szybkie lokalizowanie problemów oraz optymalizację wydajności całego systemu. Standardy takie jak ITU-T G.657 oraz IEC 60793 definiują wymagania dotyczące pomiarów tłumienności, co dodatkowo podkreśla rolę reflektometrów w branży telekomunikacyjnej, zapewniając zgodność z międzynarodowymi normami wymaganymi w profesjonalnym środowisku.

Pytanie 6

Jak można zdiagnozować nieciągłość w kablu światłowodowym?

A. generatorem impulsów

B. analizatorem protokołów sieciowych

C. reflektometrem OTDR

D. reflektometrem TDR

Reflektometr OTDR (Optical Time Domain Reflectometer) to specjalistyczne narzędzie, które służy do diagnozowania i lokalizowania nieciągłości w kablach światłowodowych. Działa na zasadzie wysyłania impulsów światła przez kabel i analizowania odbitych sygnałów, co pozwala na dokładne określenie miejsca, w którym występuje problem, taki jak przerwanie włókna, złącze o złej jakości czy nieodpowiednie dopasowanie. W praktyce, OTDR jest niezwykle przydatny podczas instalacji i konserwacji sieci światłowodowych, ponieważ umożliwia szybkie wykrywanie usterek oraz ich lokalizację na podstawie pomiarów. Zgodnie z zaleceniami branżowymi, OTDR powinien być używany do testów po zakończeniu instalacji, a także podczas regularnych przeglądów, co pozwala na utrzymanie wysokiej jakości usług dostarczanych przez sieci światłowodowe. Przykładowo, w przypadku awarii w sieci, użycie OTDR pozwala na szybką diagnozę, co znacznie przyspiesza czas reakcji serwisów technicznych i minimalizuje przestoje w działaniu systemów.

Pytanie 7

Jak można zmierzyć tłumienność spawu światłowodowego?

A. miernikiem mocy optycznej

B. oscyloskopem cyfrowym

C. reflektometrem światłowodowym

D. poziomoskopem

Pomiar tłumienności spawu światłowodu za pomocą reflektometru światłowodowego jest standardową praktyką w branży telekomunikacyjnej. Reflektometr światłowodowy, znany również jako OTDR (Optical Time-Domain Reflectometer), pozwala na dokładne zmierzenie tłumienności oraz lokalizację ewentualnych uszkodzeń w światłowodzie. Proces polega na wysyłaniu impulsów światła przez włókno i analizowaniu odbicia sygnału, co umożliwia identyfikację miejsc, w których może występować utrata mocy. W praktyce, pomiary te są niezbędne podczas instalacji oraz konserwacji sieci światłowodowych, aby zapewnić ich optymalną wydajność i niezawodność. Dobrą praktyką jest również przeprowadzanie takich pomiarów po zakończeniu spawania, co pozwala na natychmiastowe wykrycie ewentualnych problemów i ich szybkie rozwiązanie, zgodnie z normami branżowymi, takimi jak ITU-T G.652. Reflektometria jest kluczowym narzędziem w zapewnieniu jakości i niezawodności systemów optycznych, co przekłada się na satysfakcję użytkowników końcowych oraz minimalizację kosztów związanych z naprawami.

Pytanie 8

Po załączeniu zasilania komputer uruchomił się, wygenerował jeden sygnał dźwiękowy, na ekranie obraz pozostał czarny. Co jest najbardziej prawdopodobną przyczyną zaistniałej sytuacji?

A. Brak zainstalowanego systemu operacyjnego na dysku

B. Uszkodzony dysk twardy

C. Uszkodzona pamięć RAM

D. Brak połączenia komputera z monitorem

Podczas analizy sytuacji, w której komputer uruchamia się, generując jeden sygnał dźwiękowy, ale ekran pozostaje czarny, istotne jest zrozumienie, co ten objaw może oznaczać. Odpowiedzi związane z uszkodzoną pamięcią operacyjną, brakiem zainstalowanego systemu lub uszkodzonym dyskiem twardym są niepoprawne w tym kontekście. Uszkodzona pamięć operacyjna często powoduje brak sygnałów dźwiękowych lub ich nieprawidłową serię, co sugeruje poważniejsze problemy z BIOS-em lub hardwarem. Z kolei brak zainstalowanego systemu operacyjnego objawia się w inny sposób, zazwyczaj poprzez komunikaty o błędach na ekranie, a nie całkowitym brakiem obrazu. Uszkodzony dysk twardy z reguły uniemożliwia załadowanie systemu, co również wpływa na wyświetlanie komunikatów na ekranie. Często występującym błędem myślowym jest przypisywanie winy komponentom systemu, które nie są bezpośrednio związane z przesyłaniem sygnału wideo. Zrozumienie tych zależności jest kluczowe dla skutecznej diagnostyki problemów komputerowych. W przypadku awarii wyświetlania, należy przede wszystkim zwracać uwagę na połączenia między komputerem a monitorem oraz na stan samego monitora, co jest zgodne z najlepszymi praktykami diagnostycznymi.

Pytanie 9

Jakie jest tłumienie toru transmisyjnego, jeśli na wejściu sygnał ma poziom - 10 dBm, na wyjściu - 20 dBm, a impedancje po obu stronach są takie same?

A. 0 dB

B. 10 dB

C. 20 dB

D. 30 dB

Tłumienność toru transmisyjnego jest miarą strat sygnału podczas jego przechodzenia przez dany system. W analizowanym przypadku, poziom sygnału na wejściu wynosi -10 dBm, a na wyjściu -20 dBm. Aby obliczyć tłumienność, stosuje się wzór: T = P_in - P_out, gdzie T to tłumienność w dB, P_in to poziom sygnału na wejściu, a P_out to poziom sygnału na wyjściu. Podstawiając wartości, otrzymujemy T = -10 dBm - (-20 dBm) = 10 dB. Oznacza to, że sygnał stracił 10 dB podczas przejścia przez tor transmisyjny. Takie obliczenia są kluczowe w projektowaniu systemów komunikacyjnych, gdzie utrzymanie odpowiedniego poziomu sygnału jest niezbędne dla zapewnienia jakości transmisji. W praktyce stosuje się różne techniki, takie jak wzmacniacze, aby zminimalizować tłumienność i poprawić jakość sygnału. W kontekście standardów, normy takie jak ITU-T G.652 dotyczące włókien optycznych podkreślają znaczenie kontrolowania strat sygnału, aby zapewnić niezawodną komunikację w sieciach telekomunikacyjnych.

Pytanie 10

Komenda diagnostyczna w systemie Windows, która pokazuje ścieżkę - sekwencję węzłów sieci IP, jaką pokonuje pakiet do celu to

A. route

B. tracert

C. ping

D. ipconfig

Odpowiedź 'tracert' jest poprawna, ponieważ to polecenie diagnostyczne systemu Windows służy do wyświetlania trasy pakietów IP do określonego miejsca docelowego w sieci. Działa poprzez wysyłanie serii pakietów ICMP Echo Request, a następnie mierzenie czasu, jaki zajmuje każdemu pakietowi dotarcie do kolejnych węzłów, co pozwala zidentyfikować opóźnienia na poszczególnych etapach trasy. Przykładowo, administrator sieci może użyć polecenia 'tracert google.com', aby zobaczyć, przez jakie routery przechodzi ruch w drodze do serwera Google, co może pomóc w diagnozowaniu problemów z połączeniem. Tracert jest zgodne z protokołem ICMP, co jest standardem w monitorowaniu i diagnostyce sieci. Dobrą praktyką jest regularne korzystanie z tego narzędzia w celu identyfikacji ewentualnych wąskich gardeł oraz problemów z latencją w sieci, co jest kluczowe w utrzymaniu stabilności i wydajności infrastruktury sieciowej.

Pytanie 11

Fragment pomiaru tłumienności światłowodu, który określamy jako strefę martwą, to

A. oznacza stan nieustalony na początku pomiaru

B. reprezentuje spaw

C. oznacza koniec linii

D. reprezentuje odbicie Fresnela

Strefa martwa w kontekście pomiaru tłumienności światłowodów odnosi się do początkowego etapu pomiaru, w którym sygnał nie osiągnął jeszcze stabilnego poziomu. W praktyce strefy martwe są istotne, ponieważ mogą występować w przypadku pomiarów na złączach, gdzie sygnał przechodzi przez różne media oraz na początku pomiaru. Oznacza to, że pomiary powinny być dokonywane po ustabilizowaniu się sygnału, aby zapewnić dokładne wyniki. W standardach branżowych, takich jak ITU-T G.657, podkreśla się znaczenie dokładności pomiarów tłumienności w kontekście projektowania sieci światłowodowych. W przypadku pomiarów z użyciem reflektometrów czasowych (OTDR), strefa martwa może wpływać na zdolność do identyfikacji rzeczywistych problemów w sieci, takich jak uszkodzenia lub nieprawidłowe złącza. Przykładowo, jeśli strefa martwa jest zbyt duża, może zniekształcić wyniki, prowadząc do błędnych wniosków o stanie sieci, co w praktyce może prowadzić do kosztownych napraw. Dlatego tak ważne jest, aby inżynierowie oraz technicy byli świadomi strefy martwej i umieli ją uwzględniać podczas pomiarów.

Pytanie 12

Który z parametrów jednostkowych długiej linii ma jednostki µS/km?

A. Upływność jednostkowa

B. Przenikalność elektryczna

C. Konduktancja jednostkowa

D. Indukcja magnetyczna

Przenikalność elektryczna, definiowana jako zdolność materiału do przewodzenia elektryczności, jest wyrażana w jednostkach faradów na metr (F/m) i nie ma związku z upływnością jednostkową. Wartości przenikalności są istotne w kontekście projektowania kondensatorów oraz analizie dielektryków, lecz nie dotyczą bezpośrednio strat prądowych w liniach długich. Indukcja magnetyczna, mierzona w teslach (T), odnosi się do pole magnetycznego wytwarzanego przez prąd i jest kluczowa w kontekście transformatorów oraz urządzeń elektromagnetycznych. Konduktancja jednostkowa, wyrażona w siemensach na metr (S/m), odnosi się do przewodnictwa materiału, ale także nie jest odpowiednia w kontekście linii długich, gdzie stosujemy upływność jednostkową. Wiele osób myli te pojęcia, co prowadzi do nieporozumień dotyczących analizy układów elektrycznych. Kluczowym błędem w rozumieniu tych parametrów jest ich mylenie z innymi, podobnymi wielkościami, co może prowadzić do poważnych konsekwencji w projektowaniu i eksploatacji systemów energetycznych. Właściwe zrozumienie tych koncepcji jest kluczowe dla zapewnienia efektywności oraz bezpieczeństwa w branży elektroenergetycznej.

Pytanie 13

Który typ zdarzenia w linii miedzianej na ekranie reflektometru TDR jest zobrazowany w sposób pokazany na rysunku?

A. Niepełna przerwa.

B. Zwarcie.

C. Rozwarcie.

D. Naciągnięty przewód.

Zrozumienie charakterystyki sygnału na wykresie reflektometru TDR jest kluczowe w diagnozowaniu problemów w liniach miedzianych. Rozważając alternatywne odpowiedzi, warto zauważyć, że rozwarcie w linii miedzianej skutkuje innym typem sygnału, który nie wywołuje gwałtownego spadku. Przy rozwarciu, sygnał pozostaje stabilny do momentu, gdy dotrze do punktu przerwania, co prowadzi do odbicia sygnału, lecz nie jest to tak skrajne jak w przypadku zwarcia. Przykładem może być sytuacja, w której przewód jest uszkodzony na skutek usunięcia izolacji, co skutkuje przerwaniem obwodu, jednak bez bezpośredniego kontaktu przewodów, co byłoby typowe dla zwarcia. Z kolei niepełna przerwa także prowadzi do stabilnego odczytu sygnału, ale z minimalnymi odbiciami. Typowe błędy myślowe, które prowadzą do pomyłek w identyfikacji, to na przykład mylenie symptomów uszkodzeń spowodowanych różnymi przyczynami. W przypadku naciągniętego przewodu, sygnał nie wykazuje spadku do momentu, gdy nie dochodzi do uszkodzenia fizycznego, co jest także mylnie interpretowane w kontekście zwarcia. Z tego powodu, kluczowe jest dokładne zrozumienie kształtu wykresu oraz związanych z nim przyczyn, co pozwala na skuteczniejsze diagnozowanie i naprawę problemów w instalacjach miedzianych.

Pytanie 14

Jakie urządzenie jest najczęściej stosowane do pomiaru tłumienia w spawach światłowodowych?

A. oscyloskop cyfrowy

B. miernik mocy optycznej

C. reflektometr światłowodowy

D. poziomoskop

Reflektometr światłowodowy to kluczowe narzędzie w pomiarze tłumienności spawów światłowodowych, ponieważ umożliwia ocenę jakości połączeń optycznych poprzez analizę odbicia sygnału. Działa na zasadzie wysyłania impulsu świetlnego wzdłuż włókna, a następnie mierzenia czasu, jaki zajmuje powrót tego sygnału. Dzięki temu możliwe jest nie tylko zmierzenie tłumienności spawów, ale również identyfikacja potencjalnych uszkodzeń czy niedoskonałości w instalacji. W praktyce użycie reflektometru pozwala technikom na szybkie lokalizowanie problemów w sieci, co jest nieocenione w przypadku awarii czy konserwacji światłowodów. W branży telekomunikacyjnej, zgodnie z normami ITU-T G.657, reflektometry są standardowo wykorzystywane do testowania i weryfikacji jakości instalacji światłowodowych, co znacząco zwiększa efektywność operacyjną i zapewnia niezawodność usług.

Pytanie 15

Na podstawie fragmentu instrukcji modemu DSL określ prawdopodobną przyczynę świecenia kontrolki Internet na czerwono.

Fragment instrukcji modemu DSL
Opis diody	Kolor diody	Opis działania
Power	Zielona	Urządzenie jest włączone
	Czerwona	Urządzenie jest w trakcie włączania się
	Miganie na czerwono i zielono	Aktualizacja oprogramowania
	Wyłączona	Urządzenie jest wyłączone
ADSL	Zielona	Połączenie jest ustanowione
	Miganie na zielono	Linia DSL synchronizuje się
	Wyłączona	Brak sygnału
Internet	Zielona	Połączenie ustanowione
	Czerwona	Połączenie lub autoryzacja zakończona niepowodzeniem
	Miganie na zielono	Zestawianie sesji PPP
	Wyłączona	Brak połączenia z Internetem
LAN 1/2/3/4	Zielona	Połączenie ustanowione
	Miganie na zielono	Transmisja danych
	Wyłączona	Kabel Ethernet jest odłączony
WLAN	Zielona	WLAN jest włączony
	Miganie na zielono	Transmisja danych
	Wyłączona	WLAN jest wyłączony
WPS	Zielona	Funkcja WPS włączona
	Miganie na zielono	Funkcja WPS synchronizuje się
	Wyłączona	Funkcja WPS wyłączona

A. Brak komunikacji pomiędzy modem a modemem providera.

B. Do gniazda DSL jest podłączony komputer.

C. Niepodłączony kabel Ethernet.

D. Błędnie skonfigurowane w modemie parametry VPI i VCI.

Podczas analizy tego pytania ważne jest zrozumienie właściwej diagnostyki problemów z połączeniem internetowym. Odpowiedź dotycząca błędnej konfiguracji parametrów VPI i VCI, mimo że jest istotna, nie jest przyczyną świecenia czerwonej kontrolki Internet. O ile te parametry są kluczowe dla nawiązywania połączenia DSL, to ich błędna konfiguracja zazwyczaj skutkuje kompletnym brakiem sygnału, co zazwyczaj objawia się innym zachowaniem diody. Również stwierdzenie, że komputer jest podłączony do gniazda DSL, jest nieprawidłowe, ponieważ to gniazdo jest przeznaczone wyłącznie dla modemu, a nie dla klientów końcowych. Co więcej, brak komunikacji między modemem a modemem dostawcy jest najczęstszą przyczyną problemów sygnalizowanych przez czerwoną kontrolkę. Warto zauważyć, że niepodłączony kabel Ethernet również nie powinien wpływać na działanie kontrolki Internet; dioda ta odnosi się do połączenia DSL, a nie do lokalnej sieci. Użytkownicy często mylą połączenia lokalne z tymi zewnętrznymi, co prowadzi do nieprawidłowych wniosków. Dlatego kluczowe jest zrozumienie różnicy między różnymi rodzajami połączeń oraz ich wpływu na działanie urządzeń sieciowych.

Pytanie 16

Użytkownik poinformował, że komputer z BIOS-em od AWARD, po uruchomieniu generuje ciągłe sygnały dźwiękowe i nie włącza się. Możliwą przyczyną tej sytuacji jest

A. problem z procesorem

B. problem z płytą główną

C. problem z pamięcią RAM

D. uszkodzony kontroler klawiatury

Problem z pamięcią RAM jest jedną z najczęstszych przyczyn, które mogą powodować powtarzające się sygnały dźwiękowe podczas uruchamiania komputera. BIOS AWARD, jak wiele innych systemów BIOS, wykorzystuje kody dźwiękowe jako sposób sygnalizacji problemów sprzętowych. W przypadku, gdy pamięć RAM jest uszkodzona, źle osadzona lub niekompatybilna, system nie jest w stanie przeprowadzić procesu POST (Power-On Self Test), co skutkuje powtarzającymi się sygnałami dźwiękowymi. Aby rozwiązać ten problem, można spróbować wyciągnąć pamięć RAM i ponownie ją zainstalować, upewniając się, że jest poprawnie osadzona w gniazdach. W sytuacji, w której problem nie ustępuje, warto przetestować pamięć RAM za pomocą narzędzi diagnostycznych, takich jak Memtest86, aby zidentyfikować ewentualne uszkodzenia. Dobre praktyki w zakresie konserwacji sprzętu komputerowego obejmują regularne czyszczenie styków pamięci RAM oraz upewnienie się, że w systemie są zainstalowane tylko komponenty o odpowiednich specyfikacjach i kompatybilności. Właściwe zarządzanie pamięcią i regularne kontrole mogą znacznie zredukować ryzyko wystąpienia takich problemów.

Pytanie 17

Wskaź przyrząd, który powinien być zastosowany do pomiaru rezystancji pętli pary kablowej?

A. Miernik poziomu

B. Megaomomierz

C. Poziomoskop

D. Omomierz

Omomierz to przyrząd służący do pomiaru rezystancji elektrycznej i jest idealnym narzędziem do oceny rezystancji pętli pary kablowej. Jego funkcjonalność opiera się na pomiarze oporu, co jest kluczowe w diagnostyce i utrzymaniu instalacji elektrycznych. W praktyce omomierz jest wykorzystywany do sprawdzania przewodów, złącz oraz różnych komponentów elektrycznych, co pozwala na wykrycie potencjalnych problemów, takich jak zwarcia czy przerwy w obwodzie. Standardy branżowe, takie jak IEC 61010, podkreślają znaczenie dokładności i bezpieczeństwa podczas wykonywania pomiarów, co czyni omomierz niezastąpionym narzędziem dla elektryków i techników. Możliwość pomiaru rezystancji w różnych zakresach sprawia, że omomierz jest wszechstronny, a jego zastosowanie w diagnostyce pozwala na uzyskanie szybkich i precyzyjnych wyników, co jest niezbędne podczas konserwacji i instalacji systemów elektrycznych.

Pytanie 18

Na rysunku pokazano wyniki obserwacji ruchu na wiązce łączy. Natężenie ruchu dla wiązki wynosi

A. 0,4 erl

B. 1,2 erl

C. 1,8 erl

D. 2,0 erl

Twoja odpowiedź 1,2 erl jest jak najbardziej w porządku. Natężenie ruchu w telekomunikacji to nic innego jak stosunek czasu, kiedy linia była zajęta, do całkowitego czasu obserwacji. W tym przypadku, jak obliczyłeś, wychodzi dokładnie 1,2 erlanga. Erlang to jednostka, którą często wykorzystuje się w planowaniu sieci telekomunikacyjnych. To ważna wiedza, bo jak projektujemy systemy komunikacyjne, musimy mieć pojęcie o natężeniu, żeby uniknąć przeciążeń. Na przykład w sieciach telefonicznych, dobra kontrola nad natężeniem pomaga zminimalizować wymiany sygnałów, a to poprawia jakość rozmów i efektywniejsze wykorzystanie zasobów. Z mojego doświadczenia, inżynierowie w telekomunikacji powinni korzystać z narzędzi symulacyjnych do analizy natężenia w różnych scenariuszach, bo to naprawdę ułatwia planowanie pojemności sieci.

Pytanie 19

W modemach ADSL ocena jakości połączenia mierzona jest parametrem SNR (określającym relację sygnału do szumu). Aby nawiązać połączenie w kanale downstream, wartość tego parametru powinna wynosić przynajmniej

A. 6 dB

B. 2 dB

C. 60 dB

D. 20 dB

Odpowiedź 6 dB jest poprawna, ponieważ w przypadku modemów ADSL minimalny stosunek sygnału do szumu (SNR) dla stabilnego połączenia w kanale downstream powinien wynosić co najmniej 6 dB. SNR jest kluczowym parametrem, który wpływa na jakość i niezawodność transmisji danych. W praktyce, wyższy SNR oznacza lepszą jakość sygnału, co przekłada się na większe prędkości transferu danych oraz mniejsze ryzyko wystąpienia błędów w transmisji. W sytuacjach rzeczywistych, gdy SNR spada poniżej 6 dB, użytkownicy mogą doświadczać problemów z połączeniem, takich jak zrywanie sygnału czy obniżona prędkość internetu. Warto również wspomnieć, że standardy branżowe, takie jak ITU-T G.992.1, określają wymagania dotyczące parametrów ADSL, w tym SNR, co potwierdza, że 6 dB to akceptowalna granica dla stabilności połączenia. Przykładowo, w warunkach domowych, gdy linia telefoniczna jest narażona na zakłócenia, warto monitorować SNR, aby upewnić się, że nie spada poniżej tego progu.

Pytanie 20

Średni czas dostępu to miara czasu

A. uruchamiania dysku twardego

B. wyszukiwania danych na dysku twardym

C. wyszukiwania informacji w wyszukiwarce internetowej

D. uruchamiania systemu operacyjnego

Odpowiedź dotycząca wyszukiwania danych na dysku twardym jest poprawna, ponieważ średni czas dostępu odnosi się do czasu, jaki jest potrzebny systemowi komputerowemu do zlokalizowania i odczytania danych z dysku twardego. Jest to kluczowy parametr w kontekście wydajności systemów komputerowych, szczególnie w zastosowaniach, gdzie duże ilości danych muszą być przetwarzane w krótkim czasie. Średni czas dostępu uwzględnia zarówno czas potrzebny na fizyczne przemieszczanie głowicy dysku, jak i czas odczytu danych. Na przykład, w dyskach twardych mechanicznych, czas ten może wynikać z ruchu talerzy i głowic, co powoduje opóźnienia. W praktyce, optymalizacja średniego czasu dostępu może być osiągnięta poprzez zastosowanie technologii RAID, SSD czy też odpowiedniego zarządzania systemem plików, co jest zgodne z najlepszymi praktykami w branży IT. Zrozumienie tego parametru jest kluczowe przy projektowaniu systemów baz danych, serwerów czy aplikacji wymagających szybkiego dostępu do danych.

Pytanie 21

Maksymalna rezystancja pętli dla prądu stałego odcinka L_abnie powinna przekroczyć wartości

A. 0,9 Ω

B. 0,9 kΩ

C. 1,8 Ω

D. 1,8 kΩ

Odpowiedź 1,8 kΩ jest poprawna, ponieważ zgodnie z polskimi normami dotyczącymi instalacji telekomunikacyjnych, maksymalna rezystancja pętli dla prądu stałego odcinka Lab nie powinna przekraczać tej wartości. Przekroczenie 1,8 kΩ może prowadzić do obniżenia jakości transmisji sygnału, co może skutkować nieprawidłowym działaniem urządzeń telekomunikacyjnych. W praktyce, wartość ta jest kluczowa dla zapewnienia stabilności i niezawodności połączeń telefonicznych oraz innych systemów opartych na transmisji danych. Utrzymanie odpowiedniej rezystancji pętli pozwala uniknąć problemów z zakłóceniami oraz stratami sygnału, co jest szczególnie istotne w środowiskach o dużym natężeniu ruchu. Z perspektywy inżynierskiej, regularne pomiary rezystancji pętli powinny być przeprowadzane w celu zapewnienia zgodności z wymaganiami technicznymi i standardami branżowymi, co przyczynia się do efektywnego i bezpiecznego funkcjonowania instalacji telekomunikacyjnych.

Pytanie 22

Zrzut przedstawia wynik testowania rozległej sieci komputerowej poleceniem

Śledzenie trasy do wp.pl [212.77.100.101]
z maksymalną liczbą 30 przeskoków:

  1     2 ms     2 ms     4 ms  192.168.2.254
  2     8 ms     2 ms     4 ms  ulan31.nemes.lubman.net.pl [212.182.69.97]
  3     8 ms     7 ms     3 ms  ae0x799.nucky.lubman.net.pl [212.182.56.149]
  4    13 ms    24 ms    13 ms  dflt-if.nucky-task.lubman.net.pl [212.182.58.100]
  5    14 ms    13 ms    16 ms  wp-jro4.i10e-task.gda.pl [153.19.102.6]
  6    23 ms    25 ms    18 ms  rtr2.rtr-int-2.adm.wp-sa.pl [212.77.96.69]
  7    13 ms    27 ms    15 ms  www.wp.pl [212.77.100.101]

Śledzenie zakończone.

A. ipconfig

B. netstat

C. ping

D. tracert

Odpowiedź 'tracert' jest poprawna, ponieważ polecenie to jest używane do śledzenia trasy, jaką pokonują pakiety w sieci komputerowej. Analizując zrzut ekranu, widać, że przedstawia on listę przeskoków (hopów) oraz adresy IP routerów, przez które przechodzi dany pakiet. Użycie polecenia tracert jest kluczowe w diagnostyce problemów z siecią, ponieważ pozwala administratorom zidentyfikować ewentualne wąskie gardła lub opóźnienia w komunikacji między różnymi punktami w sieci. W praktyce, podczas rozwiązywania problemów z dostępnością usług, tracert umożliwia szybką lokalizację miejsca, w którym pakiet jest blokowany lub opóźniony. Standardy branżowe zalecają korzystanie z tego narzędzia jako jednego z podstawowych sposobów diagnozowania problemów w infrastrukturze sieciowej, co czyni je niezbędnym w pracy każdego specjalisty IT.

Pytanie 23

W tabeli są przedstawione parametry łącza DSL routera. Ile wynosi tłumienie linii przy odbieraniu danych?

DSL Status:	Connected
DSL Modulation Mode:	MultiMode
DSL Path Mode:	Interleaved
Downstream Rate:	2490 kbps
Upstream Rate:	317 kbps
Downstream Margin:	31 dB
Upstream Margin:	34 dB
Downstream Line Attenuation:	16 dB
Upstream Line Attenuation:	3 dB
Downstream Transmit Power:	11 dBm
Upstream Transmit Power:	20 dBm

A. 3 dB

B. 16 dB

C. 31 dB

D. 34 dB

Wartości 3 dB, 34 dB i 31 dB są błędne w kontekście tłumienia linii przy odbieraniu danych. W przypadku 3 dB, wartość ta jest zbyt niska i właściwie nie występuje w typowych pomiarach tłumienia w systemach DSL. Tłumienie na poziomie 3 dB mogłoby sugerować, że sygnał wzmacniany jest na odcinku, co w praktyce jest rzadkie i nieosiągalne w standardowych warunkach. Z kolei wartości 34 dB i 31 dB są zbyt wysokie, co może sugerować problemy z jakością linii. Tłumienie powyżej 20 dB zazwyczaj wskazuje na degradację sygnału, co może prowadzić do obniżonej wydajności połączenia. Takie wartości mogą być wynikiem różnych czynników, takich jak długość linii, zakłócenia elektromagnetyczne czy uszkodzenia fizyczne kabli. Warto pamiętać, że w branży telekomunikacyjnej standardy określają, że dla zachowania wysokiej jakości usług, tłumienie linii nie powinno przekraczać 20 dB w standardowych instalacjach DSL. Dlatego też, aby osiągnąć optymalne parametry, technicy powinni regularnie przeprowadzać diagnostykę połączeń, aby zidentyfikować i skorygować wszelkie nieprawidłowości.

Pytanie 24

W trakcie wykonywania procedury POST na monitorze pojawił się komunikat FailingBits: nnnn. Na tej podstawie użytkownik może wnioskować, że

A. dysk twardy nie jest podłączony do portu interfejsu

B. układ pamięci tylko do odczytu podstawowego systemu BIOS jest uszkodzony

C. płyta główna nie ma wbudowanego kontrolera dla dysków twardych SATA

D. pamięć operacyjna uległa fizycznemu uszkodzeniu

Rozważając inne odpowiedzi, warto zauważyć, że pierwsza z nich sugeruje, iż dysk twardy nie jest podłączony do kanału interfejsu. Taki problem mógłby prowadzić do komunikatu o błędzie podczas uruchamiania systemu, jednak <i>FailingBits: nnnn</i> bezpośrednio odnosi się do testów pamięci, a nie do stanu dysku twardego. W kontekście drugiej odpowiedzi, stwierdzenie, że płyta główna nie posiada kontrolera dysków twardych SATA, również nie ma sensu. Tego rodzaju problem zainicjowałby inne typy błędów, a nie błędy pamięci. Z kolei czwarta odpowiedź, dotycząca uszkodzenia układu pamięci tylko do odczytu (ROM), jest mylna, ponieważ ROM i RAM pełnią różne funkcje w systemie. ROM przechowuje stałe informacje, takie jak BIOS, natomiast RAM jest odpowiedzialna za tymczasowe przechowywanie danych podczas działania systemu. Problemy z RAM są często mylone z innymi komponentami, ale kluczowym wskaźnikiem, jakim jest komunikat <i>FailingBits</i>, wskazuje wprost na uszkodenia pamięci operacyjnej. Takie myślenie może prowadzić do błędnych diagnoz i niepotrzebnych kosztów związanych z wymianą komponentów, które nie są uszkodzone. Zrozumienie, jakie komponenty odpowiadają za jakie błędy, jest kluczowe dla efektywnej diagnostyki problemów sprzętowych.

Pytanie 25

Aby ustalić wartość parametru BER, należy zmierzyć liczbę błędnie odebranych bitów dla sygnałów cyfrowych w łączu ISDN. Pomiar ten musi trwać 24 godziny i powinien być przeprowadzony przy użyciu

A. reflektometru TDR

B. woltomierza

C. oscyloskopu cyfrowego

D. miernika bitowej stopy błędów

Miernik bitowej stopy błędów (BERT) jest specjalistycznym narzędziem używanym do oceny jakości komunikacji cyfrowej poprzez pomiar ilości błędnie otrzymanych bitów w stosunku do całkowitej liczby przesyłanych bitów. W kontekście łącza ISDN, które jest standardem telekomunikacyjnym dla przesyłania danych cyfrowych, BERT pozwala na dokładną ocenę efektywności i niezawodności łącza. Pomiar powinien trwać 24 godziny, aby uzyskać reprezentatywne dane, które uwzględniają ewentualne zmiany w warunkach transmisji. Dzięki zastosowaniu mierników bitowej stopy błędów, inżynierowie mogą identyfikować i lokalizować problemy z transmisją, co jest kluczowe dla utrzymania jakości usług. Dobre praktyki w tej dziedzinie obejmują regularne testowanie łączy oraz stosowanie standardowych protokołów do analizy wyników, takich jak ITU-T G.821, który definiuje metody oceny jakości łączy cyfrowych.

Pytanie 26

Jak można sprawdzić, czy kabel zasilający dysk twardy jest w dobrym stanie?

A. miernika uniwersalnego

B. reflektometru TDR

C. analizatora sieciowego

D. testera bitowej stopy błędów

Miernik uniwersalny, znany również jako multimeter, to niezwykle wszechstronne urządzenie pomiarowe, które umożliwia sprawdzenie stanu kabelków zasilających, w tym dysków twardych. Dzięki funkcjom pomiarowym, takim jak rezystancja, natężenie prądu i napięcie, można szybko określić, czy kabel jest w dobrym stanie, czy też występują w nim uszkodzenia. Na przykład, pomiar rezystancji za pomocą miernika może ujawnić przerwy w przewodniku lub zwarcia, które mogą prowadzić do nieprawidłowego działania dysku. W praktyce, jeśli miernik wskazuje bardzo wysoką rezystancję lub brak przejścia, może to oznaczać, że kabel jest uszkodzony i należy go wymienić. W branży IT i serwisie komputerowym korzysta się z takiego sprzętu zgodnie z najlepszymi praktykami, aby zapewnić niezawodność sprzętu elektronicznego oraz bezpieczeństwo danych. Umiejętność korzystania z miernika uniwersalnego jest kluczowa dla techników zajmujących się diagnostyką i konserwacją sprzętu komputerowego.

Pytanie 27

Wyświetlany na monitorze komunikat Keyboard is locked out — Unlock the key podczas uruchamiania komputera odnosi się do

A. sytuacji, w której jeden z przycisków mógł zostać wciśnięty i jest zablokowany

B. braku sygnału na klawiaturze

C. braku połączenia komputera z klawiaturą

D. wadliwej klawiatury

Komunikat 'Keyboard is locked out — Unlock the key' wskazuje, że przynajmniej jeden z klawiszy klawiatury mógł zostać wciśnięty i zablokowany. Taki stan rzeczy może wynikać z niepoprawnego działania mechanizmu klawisza, co powoduje, że system operacyjny interpretuje go jako ciągłe naciśnięcie. W praktyce, aby rozwiązać ten problem, warto spróbować delikatnie nacisnąć wszystkie klawisze klawiatury, w szczególności te, które mogą być bardziej narażone na zacięcie, jak klawisze funkcyjne czy spacja. W sytuacjach, gdy klawiatura nie reaguje, dobrze jest sprawdzić także fizyczny stan urządzenia oraz ewentualne zanieczyszczenia, które mogłyby powodować zacięcie klawiszy. Znajomość tego komunikatu jest istotna nie tylko dla użytkowników, ale także dla techników zajmujących się wsparciem technicznym, którzy mogą szybko zdiagnozować problem na podstawie tego komunikatu. Warto również zwrócić uwagę na dokumentację techniczną producenta klawiatury, która często zawiera informacje o takich problemach oraz zalecane metody ich rozwiązywania.

Pytanie 28

Rozszerzenie szerokości impulsu sondującego generowanego przez źródło światła w reflektometrze światłowodowym doprowadzi do

A. zwiększenia dynamiki pomiaru

B. polepszenia jakości pomiaru

C. podniesienia szczegółowości reflektogramu

D. zmniejszenia strefy martwej

Zwiększenie szerokości impulsu sondującego nie prowadzi do wzrostu dynamiki pomiaru ani zmniejszenia strefy martwej. Dynamika pomiaru odnosi się do zdolności systemu do rozróżniania sygnałów o różnym poziomie intensywności, co nie jest bezpośrednio związane ze szerokością impulsu. Szerszy impuls może w rzeczywistości spowodować, że niektóre sygnały będą się nakładały, co utrudnia ich separację i analizę. Zmniejszenie strefy martwej jest związane głównie z czasem odpowiedzi systemu oraz jego zdolnością do szybkiego rejestrowania zmian, a nie z szerokością impulsu. Odpowiedzi sugerujące, że zwiększenie szerokości impulsu poprawi szczegółowość reflektogramu również są mylne; w rzeczywistości zbyt szeroki impuls może sprawić, że detale będą zamazane. Typowym błędem myślowym jest założenie, że szerokość impulsu bezpośrednio koreluje z jakością pomiaru, co prowadzi do błędnych praktyk w kalibracji urządzeń. W rzeczywistości, optymalizacja impulsu wymaga starannego zbalansowania jego parametru, aby uzyskać najwyższą jakość pomiaru, zgodnie ze standardami branżowymi takimi jak ISO/IEC 14763-3.

Pytanie 29

Przyrząd przedstawiony na rysunku jest stosowany do

A. lokalizacji trasy kabla i jego ewentualnego punktu przerwania.

B. pomiaru rezystancji pętli abonenckiej.

C. pomiaru rezystancji izolacji kabla miedzianego.

D. detekcji występujących w sieci zakłóceń i błędów okablowania telefonicznego.

Urządzenie przedstawione na zdjęciu to tester kabli, znany również jako Cable Tracker. Jego głównym zastosowaniem jest lokalizacja tras kabli, co jest niezwykle istotne w kontekście instalacji elektrycznych oraz telekomunikacyjnych. Tester ten pozwala na identyfikację kabli ukrytych w ścianach, sufitach i podłogach, a także na odnajdywanie punktów przerwania w kablu. Dzięki zastosowaniu tonera sygnałowego, użytkownik może precyzyjnie zlokalizować miejsce, w którym kabel może być uszkodzony, co znacznie ułatwia konserwację i naprawy. W praktyce, podczas instalacji nowego okablowania lub modernizacji istniejących, tester kabli staje się nieocenionym narzędziem. W branży telekomunikacyjnej oraz elektrycznej, zgodnie z normami ISO/IEC 11801, lokalizacja kabli jest kluczowa dla zapewnienia ciągłości i niezawodności usług, a tester kabli pozwala na skuteczne wykonanie tych zadań.

Pytanie 30

Klient centrali zgłasza wysoką wartość zakłóceń pochodzących z telefonu, takich jak: przydźwięk, przesłuchy oraz szumy. Jednym ze sposobów na określenie miejsca uszkodzenia jest wykonanie pomiaru

A. średnicy żył kabla

B. rezystancji izolacji żył kabla

C. impedancji falowej linii

D. impedancji wejściowej aparatu

Wybór innych metod pomiarowych, takich jak średnica żył kabla, impedancja falowa linii lub impedancja wejściowa aparatu, nie jest odpowiedni w kontekście lokalizacji uszkodzenia i identyfikacji źródła zakłóceń w linii telefonicznej. Analizując średnicę żył kabla, technik może ocenić przewodność elektryczną i stratę sygnału, jednak ta informacja nie odnosi się bezpośrednio do stanu izolacji, co jest kluczowe w kontekście zakłóceń. Pomiar impedancji falowej linii może dostarczyć danych na temat pasma przenoszenia sygnału, ale nie jest to narzędzie do identyfikacji problemów związanych z uszkodzeniami izolacji, które prowadzą do zakłóceń. Impedancja wejściowa aparatu dotyczy jedynie charakterystyki urządzenia końcowego, a nie samej linii. W praktyce, technicy często mylą te różne pomiary, co może prowadzić do błędnych wniosków i opóźnień w diagnozowaniu rzeczywistych przyczyn zakłóceń. Dlatego kluczowe jest zrozumienie, że odpowiednie podejście do diagnostyki wymaga skoncentrowania się na właściwych parametrach, takich jak rezystancja izolacji, aby skutecznie rozwiązywać problemy z liniami telefonicznymi.

Pytanie 31

Zmierzone amplitudy sygnału okresowego o stałej częstotliwości na początku oraz na końcu toru transmisyjnego wyniosły odpowiednio U1=100 mV i U2=10 mV. Jakie tłumienie charakteryzuje ten tor dla danej częstotliwości?

A. 20 dB

B. 1 dB

C. 2 dB

D. 10 dB

Wybór odpowiedzi innej niż 20 dB może wynikać z błędnego zrozumienia, jak oblicza się tłumienie sygnału. Kluczowym punktem jest to, że tłumienie jest logarytmiczną miarą stosunku amplitud sygnału, a nie prostą różnicą ich wartości. Odpowiedzi 1 dB, 2 dB oraz 10 dB mogą być mylące, ponieważ sugerują, że rozumienie tłumienia opiera się na prostym porównaniu wartości, co jest błędne. Obliczenia w dB zawsze bazują na logarytmie stosunku amplitud, co może prowadzić do znacznych różnic w wynikach. Przy obliczaniu tłumienia, istotnym jest zrozumienie, że każdy wzrost o 3 dB oznacza podwojenie lub zmniejszenie wartości sygnału o połowę, a każde 10 dB to już 10-krotne osłabienie. To podejście jest standardem w branży telekomunikacyjnej, gdzie precyzyjne pomiary tłumienia są kluczowe dla zapewnienia jakości sygnału. W praktyce, niewłaściwe podejście do obliczania tłumienia może prowadzić do niedoszacowania strat sygnału oraz problemów z jakością transmisji, co jest szczególnie widoczne w systemach audio i komunikacyjnych, gdzie każde dB ma kluczowe znaczenie dla końcowego odbioru dźwięku lub danych. Zrozumienie mechanizmów tłumienia jest niezbędne dla inżynierów zajmujących się projektowaniem i optymalizacją torów transmisyjnych.

Pytanie 32

Aby urządzenia w serwerowni działały prawidłowo, nie jest potrzebna kontrola

A. temperatury

B. poziomu zanieczyszczenia powietrza

C. wilgotności

D. natężenia oświetlenia

Odpowiedź dotycząca natężenia oświetlenia jako czynnika, który nie jest kluczowy dla prawidłowej pracy urządzeń w serwerowni, jest jak najbardziej trafna. W serwerowniach, gdzie liczy się przede wszystkim to, żeby sprzęt IT działał na pełnych obrotach, to temperatura, wilgotność i zapylenie są naprawdę ważne. Moim zdaniem, nie można tego lekceważyć, bo wysoka temperatura potrafi przegrzać procesory, a to już nie jest nic przyjemnego – kończy się na uszkodzeniach. Z kolei zbyt duża ilość kurzu może zatykać wentylatory i inne systemy chłodzenia, co negatywnie wpływa na wydajność. Wilgotność też nie jest bez znaczenia – jeżeli jest za wysoka lub za niska, może dojść do kondensacji lub wyładowań elektrostatycznych, a to już jest niebezpieczne dla sprzętu. W kontekście samego oświetlenia – jasne, że ważne jest dla wygody pracy ludzi, ale na same serwery to raczej nie wpływa. W praktyce w nowoczesnych serwerowniach dba się o to, żeby oświetlenie było na poziomie, który pozwala pracować, ale nie ma to większego znaczenia dla działania urządzeń. Dlatego lepiej skupić się na monitorowaniu temperatury, wilgotności i poziomu zapylenia, bo to są naprawdę kluczowe rzeczy w zarządzaniu IT.

Pytanie 33

Jakie urządzenia są wymagane do pomiaru strat mocy optycznej w światłowodzie?

A. generator funkcyjny oraz poziomoskop

B. źródło światła oraz poziomoskop

C. generator funkcyjny oraz miernik mocy optycznej

D. źródło światła oraz miernik mocy optycznej

Wszystkie pozostałe odpowiedzi nie spełniają podstawowych wymagań dotyczących pomiaru strat mocy optycznej w włóknach światłowodowych. Generator funkcyjny, jak i poziomoskop, nie są odpowiednimi narzędziami do tego celu. Generator funkcyjny jest urządzeniem stosowanym głównie w obszarze sygnałów elektrycznych, a nie optycznych, co sprawia, że jego zastosowanie w kontekście pomiarów optycznych jest nieodpowiednie. Poziomoskop, z drugiej strony, jest narzędziem używanym do oceny poziomu sygnału, ale w kontekście sygnałów optycznych jego zastosowanie jest ograniczone i nie daje dokładnych informacji o stratach mocy. Niewłaściwe jest także korzystanie tylko ze źródła światła bez miernika mocy. Nawet jeśli sygnał optyczny jest wytwarzany, brak pomiaru na końcu włókna uniemożliwia ocenę strat. Typowym błędem myślowym jest założenie, że wystarczy tylko jeden element pomiarowy, co prowadzi do niedokładnych wyników. W praktyce, aby uzyskać miarodajne dane, zawsze należy stosować obie te technologie w tandemowym wykorzystaniu, zgodnie z zaleceniami branżowymi oraz standardami określającymi metody pomiaru, takie jak TIA-568. Bez odpowiedniego pomiaru, weryfikacja jakości włókna staje się ryzykowna, co może prowadzić do poważnych problemów z wydajnością sieci.

Pytanie 34

Fragment specyfikacji technicznej opisuje

Długości fal pomiarowych	MM-850/1300 SM-1310/1550 nm
Dynamika pomiaru	MM-21/19 SM-35/33dB
Strefa martwa zdarzeń	MM i SM 1,5m
Strefa martwa tłumiennościowa	MM i SM 8m
Szerokość impulsu	3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
Liniowość	-<0,05dB/dB
Próg czułości	0.01dB

A. analizator IP

B. tester xDSL

C. reflektometr OTDR

D. reflektometr TDR

Reflektometr OTDR (Optical Time-Domain Reflectometer) jest kluczowym narzędziem w diagnostyce i pomiarach sieci światłowodowych. Jego podstawową funkcją jest analiza jakości połączeń optycznych oraz lokalizacja uszkodzeń. Specyfikacja techniczna, którą omówiono, wskazuje na parametry charakterystyczne dla OTDR, takie jak długość fal pomiarowych i dynamika pomiaru, które są istotne w kontekście optymalizacji sieci. Przykładowo, wykorzystując OTDR, technicy mogą szybko zidentyfikować miejsce uszkodzenia włókna, co jest niezbędne do minimalizacji przestojów w sieci. Standardy, takie jak ITU-T G.650, podkreślają znaczenie takich narzędzi w zapewnieniu wysokiej jakości usług w telekomunikacji. W praktyce, OTDR jest nieoceniony w procesach instalacji i konserwacji sieci światłowodowych, umożliwiając efektywne zarządzanie zasobami i reakcję na awarie.

Pytanie 35

Przedstawiony na rysunku komunikat, który pojawił się na ekranie monitora podczas uruchomienia komputera, informuje o awarii

Hard Disk Error

 Please run the Hard Disk Test in System Diagnostics.

 Hard Disk # (XXX)

 F2 - System Diagnostics

 For more information, please visit:
 http://www.hp.com/go/techcenter/startup

A. dysku twardego.

B. płyty głównej.

C. karty sieciowej.

D. portu szeregowego.

Odpowiedź "dysku twardego" jest poprawna, ponieważ komunikat na ekranie monitora wyraźnie informuje o problemie związanym z dyskiem twardym, co jest typowe dla błędów systemowych. W przypadku awarii dysku twardego, system może nie być w stanie załadować operacyjnego systemu plików, co skutkuje wyświetleniem informacji o błędzie. W praktyce, gdy użytkownik napotyka na komunikat "Hard Disk Error", zaleca się przeprowadzenie diagnostyki sprzętowej, aby zidentyfikować źródło problemu. Narzędzia takie jak S.M.A.R.T. (Self-Monitoring, Analysis, and Reporting Technology) mogą być używane do monitorowania stanu dysków twardych i przewidywania ich awarii. W branży IT standardem jest regularne tworzenie kopii zapasowych danych, aby zminimalizować straty w przypadku uszkodzenia dysku. Dobrym rozwiązaniem jest również użycie narzędzi do diagnostyki dysków, które mogą pomóc w weryfikacji stanu technicznego, co jest praktyką zgodną z najlepszymi standardami zarządzania infrastrukturą IT.

Pytanie 36

Jakie urządzenie umożliwia pomiar wartości parametru BER w łączach ISDN?

A. Szukacz par przewodów

B. Reflektometr TDR

C. Miernik bitowej stopy błędów

D. Multimetr cyfrowy

Miernik bitowej stopy błędów (BER) jest kluczowym narzędziem w testowaniu łączności ISDN, ponieważ pozwala na ocenę jakości sygnału poprzez analizę błędów, które występują podczas transmisji danych. BER definiuje stosunek liczby błędnych bitów do całkowitej liczby przesyłanych bitów i jest często wyrażany w postaci ułamka lub procentu. W praktyce, jeśli wskaźnik BER jest zbyt wysoki, może to oznaczać problemy z jakością sygnału, co może prowadzić do zakłóceń w komunikacji lub całkowitych awarii. Standardy telekomunikacyjne, takie jak ITU-T, zalecają regularne monitorowanie BER w celu zapewnienia niezawodności i jakości usług telekomunikacyjnych. Użycie miernika BER umożliwia identyfikację źródeł problemów, takich jak interferencje, degradacja sprzętu czy błędy w konfiguracji, co pozwala na ich szybkie rozwiązanie i poprawę jakości usług ISDN.

Pytanie 37

Jaka jest wartość tłumienia toru światłowodowego, jeżeli poziom sygnału na wejściu wynosi -10 dBm, a na jego wyjściu -14 dBm?

A. -34dB

B. +34dB

C. +4dB

D. -4dB

Pomiar tłumienia w torze światłowodowym to proces techniczny wymagający precyzyjnej analizy, a niektóre z błędnych odpowiedzi mogą prowadzić do nieporozumień. Wartości +34 dB i -4 dB są oparte na mylnym rozumieniu pojęcia tłumienia. Tłumienie sygnału oznacza spadek poziomu sygnału, a nie jego wzrost. Odpowiedzi te sugerują, że sygnał na wyjściu jest silniejszy niż na wejściu, co jest niezgodne z zasadami optyki oraz standardami transmisji światłowodowej. W rzeczywistości, tłumienie jest zawsze wartością dodatnią, gdyż wskazuje na straty sygnału, które są nieodłącznym elementem każdej transmisji optycznej. Dodatkowo, odpowiedzi sugerujące wartości ujemne, takie jak -34 dB, są wynikiem błędnego obliczenia. Tłumienie -34 dB sugerowałoby, że sygnał na wyjściu jest znacznie silniejszy od sygnału na wejściu, co jest technicznie niemożliwe w rzeczywistych warunkach. Wartości tłumienia w światłowodach są kluczowe dla zapewnienia wysokiej jakości transmisji danych. Normy branżowe i dobre praktyki wskazują, że wartości te powinny być starannie monitorowane i optymalizowane, co pozwala unikać strat sygnałowych i zapewnić prawidłowe działanie systemów światłowodowych.

Pytanie 38

W urządzeniach analizujących telekomunikacyjne, wykorzystywanych do pomiaru parametrów okablowania strukturalnego w sieciach abonenckich, przenik zbliżny nosi oznaczenie

A. ACR

B. NEXT

C. TDR

D. FEXT

W kontekście pomiarów parametrów okablowania strukturalnego, niepoprawne odpowiedzi dotyczą ważnych, ale różniących się koncepcji. ACR, czyli Attenuation to Crosstalk Ratio, jest miarą różnicy między tłumieniem sygnału a poziomem zakłóceń. Choć ACR jest istotne w kontekście zakłóceń, nie odnosi się bezpośrednio do przeniku bliskiego końca. FEXT, czyli Far-End Crosstalk, mierzy zakłócenia wywołane przez sygnały na końcu przeciwnym do źródła sygnału, co również nie jest tym, co opisuje pytanie dotyczące zakłóceń bliskiego końca. TDR, czyli Time Domain Reflectometry, to technika używana do lokalizacji usterek w kablach, a nie do pomiaru przeników. Te pomiary są często mylone ze względu na ich podobieństwa, ale każde z nich ma swoje unikalne zastosowanie w diagnostyce i ocenie jakości kabli. Typowym błędem jest mylenie pojęć NEXT i FEXT, co może prowadzić do nieprawidłowej oceny jakości sieci. Właściwe zrozumienie różnic między tymi pojęciami jest kluczowe dla poprawnej analizy i diagnostyki systemów telekomunikacyjnych.

Pytanie 39

Jakie urządzenie pomiarowe wykorzystuje się do określenia poziomu mocy sygnału w cyfrowej sieci telekomunikacyjnej?

A. Miernik wartości szczytowych

B. Uniwersalny miernik cyfrowy

C. Tester przewodów RJ45/RJ11

D. Tester linii telekomunikacyjnej

Tester linii telekomunikacyjnej jest specjalistycznym urządzeniem, które służy do pomiaru poziomu mocy sygnału oraz jakości połączeń w cyfrowych sieciach telefonicznych. Przy jego pomocy technicy mogą szybko i precyzyjnie zdiagnozować problemy z łącznością, co jest kluczowe w utrzymaniu wysokiej jakości usług telekomunikacyjnych. Tester ten umożliwia nie tylko pomiar poziomu sygnału, ale także identyfikację zakłóceń, oceny parametrów transmisji oraz testy ciągłości linii. W praktyce, podczas prac konserwacyjnych lub instalacyjnych, technicy wykorzystują ten sprzęt do weryfikacji, czy sygnał osiąga wymagane normy jakości, co jest zgodne z najlepszymi praktykami branżowymi. Warto zaznaczyć, że takie pomiary są często regulowane przez standardy, takie jak ITU-T G.992, które określają minimalne wymagania dla jakości sygnału w różnych technologiach komunikacyjnych.

Pytanie 40

Aby ocenić jakość transmisji w systemach cyfrowych, konieczne jest wykonanie pomiaru

A. poziomu szumu w kanale

B. bitowej stopy błędów

C. odstępu sygnału od szumu

D. mocy sygnału odebranego

Odpowiedzi dotyczące pomiaru mocy sygnału odebranego, odstępu sygnału od szumu oraz poziomu szumu w kanale, mimo że są istotne w kontekście analizy jakości transmisji, nie stanowią najważniejszego wskaźnika oceny skuteczności systemów cyfrowych. Moc sygnału odebranego wskazuje na siłę sygnału, jednak wysoka moc sygnału nie gwarantuje niskiego wskaźnika błędów. W rzeczywistości, sygnał o wysokiej mocy może doświadczyć znaczących zakłóceń, co prowadzi do zwiększenia liczby błędów. Odstęp sygnału od szumu (SNR, Signal-to-Noise Ratio) jest również istotny, ale jest to wskaźnik, który mierzy relację pomiędzy mocą sygnału a mocą szumów. Wysoki SNR może sugerować lepszą jakość transmisji, ale nie daje pełnego obrazu, jeśli chodzi o rzeczywiste błędy danych. Poziom szumu w kanale wskazuje na obecność zakłóceń, ale sam w sobie nie dostarcza informacji na temat konkretnych błędów w transmisji. W praktyce, wiele systemów wykorzystuje kombinację tych parametrów, ale kluczowym wskaźnikiem pozostaje bitowa stopa błędów. Błędne rozumienie wpływu tych wskaźników często prowadzi do nieefektywnych strategii diagnozowania i poprawy jakości transmisji, gdyż skupianie się tylko na jednym z tych aspektów nie pozwala na pełną analizę problemów w komunikacji cyfrowej.

Rozpocznij nowy egzamin

Powrót do strony głównej
