Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 8 maja 2026 15:56
Data zakończenia: 8 maja 2026 16:16

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z wymienionych parametrów nie odnosi się do odbiorników radiowych?

A. Czułość

B. Selektywność

C. Moc wejściowa

D. Moc wyjściowa

Czułość, selektywność oraz moc wyjściowa to parametry, które są kluczowe w ocenie jakości odbiorników radiowych. Czułość odbiornika definiuje minimalny poziom sygnału, przy którym urządzenie jest w stanie zidentyfikować i przetworzyć sygnał. W praktyce, oznacza to, że im niższa wartość czułości, tym lepiej odbiornik poradzi sobie z odbieraniem słabych sygnałów, co jest szczególnie istotne w obszarach o niskiej mocy sygnału. Selektywność natomiast, określa zdolność urządzenia do oddzielania sygnałów znajdujących się blisko siebie w spektrum częstotliwości. Wartość ta jest niezwykle ważna, gdyż pozwala na odbiór wybranych stacji bez zakłóceń spowodowanych przez inne nadajniki działające w sąsiedztwie. Moc wyjściowa to parametr, który wskazuje na siłę sygnału dostarczanego do końcowego urządzenia, co ma bezpośredni wpływ na jakość dźwięku. Błędne zrozumienie mocy wejściowej i jej roli w kontekście odbiorników radiowych może prowadzić do mylnego wniosku, że jest ona istotnym parametrem dla tych urządzeń. W rzeczywistości moc wejściowa dotyczy źródła sygnału, a nie samego odbiornika, co jest kluczowym aspektem, który powinien być uwzględniany przy analizie parametrów radiowych. Zrozumienie tych różnic jest niezbędne dla prawidłowej oceny i porównania odbiorników radiowych w różnych zastosowaniach.

Pytanie 2

THT to metoda

A. prowadzenia przewodów przez otwory w ścianach

B. umieszczania kabli w rurkach instalacyjnych

C. montowania elementów elektronicznych na płytkach drukowanych

D. realizacji instalacji podtynkowej

Montaż przewlekany THT (Through-Hole Technology) to technika montażu elementów elektronicznych, w której komponenty są wprowadzane przez otwory w płytkach drukowanych (PCB) i lutowane na ich odwrotnej stronie. Jest to jedna z tradycyjnych metod montażu, która jest powszechnie stosowana w produkcji elektroniki, zwłaszcza w przypadku urządzeń wymagających dużej mocy lub w trudnych warunkach operacyjnych. Przykłady zastosowania THT obejmują produkcję zasilaczy, modułów komunikacyjnych czy układów analogowych, gdzie stabilność połączeń i ich odporność na wibracje są kluczowe. Zgodnie z normami IPC-A-610, THT zapewnia wysoką jakość lutowania, a także dużą odporność mechaniczną, co czyni tę metodę odpowiednią do zastosowań przemysłowych. Warto również zauważyć, że THT umożliwia łatwe wymienianie komponentów, co jest istotne podczas serwisowania i naprawy urządzeń elektronicznych, co czyni tę metodę korzystną z perspektywy całkowitych kosztów cyklu życia produktu.

Pytanie 3

Aby oczyścić soczewkę lasera w napędzie CD, należy zastosować

A. wodę destylowaną

B. benzynę ekstrakcyjną

C. denaturat

D. izopropanol

Wykorzystanie benzyny ekstrakcyjnej do czyszczenia soczewek lasera jest niewłaściwe, ponieważ jest to substancja o silnych właściwościach rozpuszczających, która może prowadzić do uszkodzenia materiałów plastikowych używanych w soczewkach. Dodatkowo, benzyna ekstrakcyjna jest substancją łatwopalną i stosowanie jej w bliskiej odległości od komponentów elektronicznych zwiększa ryzyko pożaru. Denaturat, będący alkoholem etylowym z dodatkiem substancji denaturujących, może pozostawiać resztki, które są trudne do usunięcia i mogą negatywnie wpłynąć na jakość działania napędu. Na koniec, woda destylowana, mimo że jest czysta, jest niewłaściwa do czyszczenia soczewek, ponieważ nie ma właściwości rozpuszczających, co czyni ją mniej skuteczną w usuwaniu zanieczyszczeń oleistych. Ponadto, woda może pozostać na elektronice, co prowadzi do korozji lub uszkodzenia komponentów. Wybór nieodpowiednich substancji do czyszczenia soczewek lasera prowadzi do ich uszkodzenia, co może skutkować pogorszeniem jakości odczytu, a nawet całkowitym uszkodzeniem napędu. Dlatego kluczowe jest stosowanie odpowiednich środków czyszczących, które są zgodne z zaleceniami producentów sprzętu oraz powszechnie uznawanymi standardami branżowymi.

Pytanie 4

Czym jest watchdog?

A. system bezpośredniego dostępu do pamięci mikroprocesora

B. typ licznika rejestrującego impulsy zewnętrzne

C. system bezpośredniego dostępu do portów I/O mikroprocesora

D. rodzaj timera kontrolującego działanie mikroprocesora

Watchdog to kluczowy element w systemach mikroprocesorowych, który działa jako rodzaj timera nadzorującego ich pracę. Jego głównym zadaniem jest monitorowanie stanu pracy systemu i wykrywanie potencjalnych awarii. W momencie, gdy system przestaje odpowiadać lub wchodzi w stan zawieszenia, watchdog resetuje mikroprocesor, co pozwala na przywrócenie jego prawidłowego działania. Przykłady zastosowania zegarów watchdog są widoczne w systemach krytycznych, takich jak urządzenia medyczne czy systemy wbudowane w lotnictwie, gdzie niezawodność i ciągłość działania są kluczowe. Wdrażając watchdogi w projektach, inżynierowie stosują standardy, takie jak IEC 61508, które zapewniają odpowiedni poziom bezpieczeństwa w systemach elektronicznych. To podejście jest zgodne z najlepszymi praktykami branżowymi, które zalecają implementację mechanizmów nadzorujących, aby minimalizować ryzyko awarii systemów oraz zapewnić ich ciągłe działanie.

Pytanie 5

Na przedstawionym fragmencie instalacji monitoringu sygnał z kamery IP można lokalnie oglądać na komputerze PC. Rejestrator jednak sygnalizuje brak takiego sygnału. Wskaż prawdopodobnie uszkodzone połączenie kablowe.

A. 1

B. 4

C. 2

D. 3

Odpowiedź jest poprawna, ponieważ identyfikuje połączenie oznaczone jako '3' jako najbardziej prawdopodobne miejsce uszkodzenia w instalacji monitoringu. Sygnał z kamery IP dociera do komputera PC, co sugeruje, że połączenia między tymi urządzeniami (oznaczone jako '1' i '4') są sprawne. Gdy rejestrator sygnalizuje brak sygnału, konieczne jest zbadanie połączeń między rejestratorem a resztą systemu. Połączenie oznaczone jako '3' to linia łącząca rejestrator z przełącznikiem PoE, co czyni je kluczowym elementem w analizie problemu. W przypadku braku sygnału na rejestratorze, najczęściej występujące usterki związane z połączeniami kablowymi dotyczą właśnie tego segmentu. Ważne jest, aby regularnie kontrolować jakość okablowania, szczególnie w instalacjach opartych na technologii IP, i przestrzegać standardów takich jak TIA/EIA-568, które określają zasady dotyczące instalacji i testowania okablowania strukturalnego.

Pytanie 6

Wkręty z łbem oznakowanym symbolem PH można odkręcać za pomocą wkrętaka

A. gwiazdkowym

B. płaskim

C. czworokątnym

D. krzyżowym

Wkręty z łbem oznaczonym symbolem PH, czyli Phillips, charakteryzują się krzyżowym rowkiem, który pozwala na lepsze dopasowanie wkrętaka. Użycie wkrętaka krzyżowego pozwala na przekazywanie większego momentu obrotowego, co ułatwia wkręcanie i odkręcanie. Dzięki specyficznej konstrukcji łba, wkrętak krzyżowy minimalizuje ryzyko poślizgu, co jest szczególnie ważne w zastosowaniach wymagających precyzyjnego dokręcenia. W praktyce, wkręty Phillips są powszechnie stosowane w konstrukcji mebli, elektroniki oraz w różnych projektach DIY. Warto również zaznaczyć, że wkrętaki krzyżowe są dostępne w różnych rozmiarach, co pozwala na ich użycie w szerokim zakresie zastosowań. W kontekście standardów przemysłowych, wkręty z łbem Phillips są jednymi z najczęściej stosowanych, co sprawia, że znajomość odpowiedniego narzędzia jest niezbędna w pracy każdego fachowca.

Pytanie 7

Przedstawiony przyrząd stosowany jest w instalacjach telewizji

A. dozorowej.

B. naziemnej.

C. satelitarnej.

D. kablowej.

Poprawna odpowiedź to instalacje telewizji satelitarnej, co potwierdza zastosowanie analizatora sygnału satelitarnego DVB-S/S2, jak pokazano na zdjęciu. Ten przyrząd jest kluczowy w procesie odbioru i analizy sygnałów satelitarnych, które są transmitowane z geostacjonarnych satelitów na Ziemię. Główne zastosowanie analizatora to pomiar parametrów sygnału, takich jak moc, jakość i BER (Bit Error Rate). Dzięki tym pomiarom technicy mogą ocenić, czy instalacja odbiorcza działa prawidłowo oraz czy sygnał jest wystarczająco mocny i czysty do odbioru. W praktyce, w sytuacjach, gdy sygnał jest słaby lub zniekształcony, analizator pozwala na szybkie zlokalizowanie źródła problemu, co jest zgodne z zasadami efektywnej obsługi i konserwacji systemów telewizyjnych. Przyrządy te są zgodne z normami DVB i są niezbędne w branży telekomunikacyjnej, aby zapewnić wysoką jakość usług telewizyjnych dla użytkowników końcowych.

Pytanie 8

Który z wymienionych komponentów wykorzystuje się w systemach automatyki przemysłowej do pomiaru temperatury?

A. Warystor

B. Tyrystor

C. Triak

D. Termistor

Termistor jest elementem czujnikowym, który zmienia opór elektryczny w zależności od temperatury. Jest to stosunkowo powszechny komponent w automatyce przemysłowej, wykorzystywany w różnych systemach pomiarowych i kontrolnych. Jego budowa opiera się na materiałach półprzewodnikowych, które charakteryzują się dużą czułością na zmiany temperatury, co pozwala na precyzyjne pomiary w szerokim zakresie temperatur. Przykładowe zastosowania termistorów obejmują kontrolę temperatury w piecach przemysłowych, klimatyzacji, a także w systemach monitorowania procesów chemicznych. Zgodnie ze standardami, termistory są często wykorzystywane w systemach automatyki do zapewnienia efektywnej regulacji i optymalizacji procesów, co przekłada się na zwiększenie efektywności energetycznej oraz bezpieczeństwa operacji. Zastosowanie termistorów w połączeniu z odpowiednim oprogramowaniem pozwala na tworzenie zaawansowanych algorytmów kontroli, co jest zgodne z najlepszymi praktykami w branży automatyki."

Pytanie 9

Jakiego sprzętu należy użyć podczas wymiany uszkodzonej diody w elektrozaczepie drzwi wejściowych?

A. Stacji na gorące powietrze

B. Stacji lutowniczej

C. Lutownicy transformatorowej

D. Lutownicy oporowej

Lutownica transformatorowa to naprawdę świetne narzędzie, jeśli chodzi o wymianę uszkodzonych diod w elektrozaczepach. Daje stabilne i kontrolowane źródło ciepła, co jest kluczowe dla elektroniki. Wiesz, że przegrzanie diody może ją trwale uszkodzić? Dlatego te lutownice są super, bo mają dużą moc i szybko się nagrzewają, więc można precyzyjnie lutować w krótkim czasie. Ich konstrukcja pozwala na lepszą kontrolę temperatury, co jest zgodne z tym, jak powinno się pracować w elektronice. Na przykład, wymieniając diody w systemach zabezpieczeń jak elektrozaczepy, warto mieć pewność, że łączone elementy będą trwałe i bezpieczne w użytkowaniu. W praktyce widziałem, że profesjonaliści w warsztatach preferują lutownice transformatorowe, bo precyzja jest tam mega ważna. Używając takiego narzędzia, ryzyko błędów maleje, a praca staje się bardziej efektywna.

Pytanie 10

Który z elementów atmosferycznych wpływa na jakość sygnału telewizyjnego w standardzie DVB-T?

A. Porywisty podmuch wiatru

B. Intensywny opad atmosferyczny

C. Wysoka temperatura powietrza

D. Duża wilgotność powietrza

Intensywny opad atmosferyczny ma kluczowy wpływ na jakość odbioru sygnału telewizyjnego w standardzie DVB-T, ponieważ może prowadzić do znacznego osłabienia sygnału radiowego. Przeszkody atmosferyczne, w tym deszcz, mogą powodować tłumienie sygnału, co skutkuje zniekształceniem obrazu lub całkowitym brakiem sygnału. Na przykład, w przypadku silnych opadów deszczu, fale radiowe mogą być absorbowane i rozpraszane, co zmniejsza ich zasięg. W praktyce oznacza to, że użytkownicy, którzy znajdują się w obszarze o dużych opadach, mogą doświadczać problemów z jakością odbioru. W branży telekomunikacyjnej stosuje się różne metody, aby zminimalizować wpływ opadów na odbiór sygnału, takie jak stosowanie anten o wyższej czułości lub instalowanie wzmacniaczy sygnału. Zgodnie z normami DVB-T, projektowanie systemów nadawczych musi uwzględniać zmienne warunki atmosferyczne, aby zapewnić stabilność i jakość sygnału w różnych warunkach pogodowych, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 11

Całkowity koszt materiałów potrzebnych do zamontowania systemu alarmowego w lokum to 2 000 zł. Wydatki na montaż wynoszą 50% wartości materiałów. Zarówno materiały, jak i montaż są obciążone stawką VAT w wysokości 22%. Jaka będzie całkowita kwota wydatków na instalację?

A. 2 440 zł

B. 2 000 zł

C. 3 000 zł

D. 3 660 zł

Całkowity koszt wykonania instalacji alarmowej można obliczyć poprzez zsumowanie kosztów materiałów oraz wykonania, a następnie dodanie podatku VAT. Koszt materiałów wynosi 2000 zł, a koszt wykonania to 50% ceny materiałów, czyli 1000 zł (2000 zł * 0,5). Łączny koszt przed opodatkowaniem wynosi więc 3000 zł (2000 zł + 1000 zł). Aby obliczyć kwotę z VAT, należy pomnożyć łączny koszt przez stawkę VAT, co daje 660 zł (3000 zł * 0,22). Całkowity koszt po uwzględnieniu VAT wynosi zatem 3660 zł (3000 zł + 660 zł). Zrozumienie tego procesu jest kluczowe dla właściwego planowania budżetu. W praktyce, dokładne obliczenia kosztów są niezwykle ważne w branży budowlanej i instalacyjnej, gdzie nieprecyzyjne oszacowanie wydatków może prowadzić do znaczących przekroczeń budżetowych. Prawidłowe podejście do kalkulacji kosztów materiałów i robocizny pozwala na efektywne zarządzanie projektami budowlanymi oraz utrzymanie zgodności z regulacjami dotyczącymi VAT.

Pytanie 12

Aby zamontować element na szynie DIN, jakie narzędzie powinno zostać zastosowane?

A. wkrętaka płaskiego

B. szczypiec płaskich

C. klucza płaskiego

D. cążków bocznych

Wkrętak płaski to takie must-have, jeśli chodzi o montowanie elementów na szynie DIN. Dzięki niemu możesz łatwo i dokładnie dokręcać śruby i wkręty, które są naprawdę popularne, gdy mocujemy różne urządzenia elektryczne, jak moduły zabezpieczeń czy przekaźniki. W praktyce, jak już zakładamy te elementy na szynę, ważne jest, żeby śruby były dobrze dokręcone. To daje stabilność całej instalacji i zmniejsza ryzyko luźnych połączeń, które mogą narobić problemów. Z tego, co wiem, każdy element powinien być zamontowany zgodnie z odpowiednim momentem obrotowym, a wkrętak płaski daje możliwość dostosowania siły dokręcania do konkretnego komponentu. No i warto dodać, że wkrętaki płaskie są w różnych rozmiarach, więc można je używać w różnych sytuacjach. Poza tym, korzystanie z wkrętaka płaskiego zamiast innych narzędzi, jak klucz płaski czy cążki, jest lepsze dla ergonomii pracy i bezpieczeństwa, bo daje większą kontrolę podczas montażu.

Pytanie 13

Zjawiska elektryczne w atmosferze mogą powodować indukowanie niepożądanych napięć, które mają wpływ na parametry anteny, co skutkuje

A. zniekształceniem charakterystyki kierunkowej

B. spadkiem impedancji wejściowej

C. spadkiem rezystancji promieniowania

D. zmianą długości oraz powierzchni skutecznej

Wyładowania atmosferyczne, takie jak pioruny, generują silne pola elektryczne i magnetyczne, które mogą wpływać na działanie anten. Zniekształcenia charakterystyki kierunkowej anteny są wynikiem zmian w polu elektromagnetycznym, co wpływa na sposób, w jaki antena promieniuje energię radiową w różnych kierunkach. Przykładem może być sytuacja, w której silne pole elektryczne w pobliżu anteny zmienia jej efektywność w kierunkach, w których wcześniej działała optymalnie. Takie zniekształcenia mogą prowadzić do utraty sygnału, co jest szczególnie istotne w telekomunikacji i systemach radarowych, gdzie precyzyjna charakterystyka kierunkowa jest kluczowa. W branży telekomunikacyjnej standardy, takie jak ITU-R P.526, podkreślają znaczenie ochrony anten przed wyładowaniami atmosferycznymi, aby zapewnić ich niezawodność i efektywność. W praktyce, stosowanie odpowiednich zabezpieczeń, takich jak uziemienie i przetworniki przepięć, jest niezbędne do minimalizacji ryzyka uszkodzeń spowodowanych zniekształceniami charakterystyki kierunkowej.

Pytanie 14

Jak nazywa się jednostka ładunku elektrycznego?

A. farad

B. kelwin

C. herc

D. kulomb

Kulomb (C) jest jednostką ładunku elektrycznego w układzie SI, który jest powszechnie stosowany w naukach przyrodniczych oraz inżynierii elektrycznej. Definiuje się go poprzez ilość ładunku, która przepływa przez przewodnik, gdy prąd elektryczny o natężeniu jednego ampera płynie przez ten przewodnik przez jedną sekundę. Jest kluczowy w kontekście prawa Coulomba, które opisuje siłę elektrostatyczną między naładowanymi ciałami. Zrozumienie kulomba ma praktyczne zastosowanie w projektowaniu układów elektronicznych, gdzie precyzyjne obliczenie ładunku jest niezbędne do zapewnienia efektywności działania komponentów takich jak kondensatory, które przechowują ładunek elektryczny. W praktyce, w elektronice, często korzysta się z kulombów do określania pojemności kondensatorów, co jest kluczowe przy projektowaniu układów filtrujących oraz w systemach zasilania. Warto również zaznaczyć, że kulomb jest jednostką stosunkowo dużą, a w wielu zastosowaniach inżynieryjnych wykorzystuje się jego podwielkości, takie jak mikro-kulomb (μC) czy nano-kulomb (nC).

Pytanie 15

Na stanowisku komputerowym załączono klawiaturę przedstawioną na rysunku. Dołączony do klawiatury wspornik, wskazany strzałką, został zastosowany w celu

A. podparcia nadgarstka.

B. poprawy obsługi komputera.

C. zwiększenia szybkości pisania.

D. stabilności klawiatury.

Wspornik dołączony do klawiatury, wskazany strzałką na zdjęciu, jest kluczowym elementem ergonomicznego projektu miejsca pracy. Jego głównym celem jest podparcie nadgarstków użytkownika podczas pisania, co przyczynia się do zwiększenia komfortu oraz redukcji ryzyka urazów. W kontekście długotrwałego korzystania z klawiatury, niewłaściwa pozycja nadgarstków może prowadzić do poważnych schorzeń, takich jak zespół cieśni nadgarstka. Zastosowanie wspornika pozwala na utrzymanie naturalnej pozycji nadgarstków, co jest zgodne z zaleceniami ergonomii. W praktyce, użytkownik powinien ustawić wspornik na odpowiedniej wysokości, aby nadgarstki były prostoliniowe, a przedramiona równoległe do podłoża. Dobre praktyki ergonomiczne mówią, że klawiatura powinna być umieszczona na wysokości biurka, co pozwoli na swobodne podparcie nadgarstków bez nadmiernego napięcia mięśni. Dodatkowo, warto pamiętać, że regularne przerwy i ćwiczenia rozluźniające mogą znacznie poprawić komfort pracy.

Pytanie 16

W trakcie udzielania pomocy osobie z lekkim poparzeniem, co należy zrobić z obszarem urazu?

A. posmarować tłuszczem

B. przemyć spirytusem

C. zabandażować

D. polewać zimną wodą

Kiedy udzielamy pierwszej pomocy osobie, która ma lekkie poparzenie, najważniejsze jest, żeby polewać to miejsce zimną wodą. To naprawdę pomaga schłodzić skórę i sprawia, że ból jest mniejszy, a ryzyko dalszych uszkodzeń też maleje. Zimna woda działa jak naturalny środek przeciwzapalny, co może zapobiec powstawaniu bolesnych pęcherzy. Jeśli chodzi o czas, dobrze jest polewać przez przynajmniej 10-20 minut. Pamiętajmy, że woda nie powinna być lodowata, bo to może prowadzić do problemów z hipotermią. Gdy nie ma dostępu do wody, można spróbować użyć chłodzących kompresów. Takie podejście jest ważne, bo szybkie działanie w przypadku poparzenia ma duże znaczenie według wytycznych Międzynarodowej Rady Resuscytacji (ILCOR). Po schłodzeniu warto delikatnie osuszyć skórę i przykryć ranę odpowiednim opatrunkiem, żeby nie doszło do zakażenia. To wszystko, co opisałem, naprawdę ułatwia gojenie i zmniejsza ryzyko powikłań.

Pytanie 17

Aby zmierzyć tłumienie w światłowodzie jednomodowym, które urządzenie powinno zostać użyte?

A. wobuloskop

B. fotometr

C. reflektometr

D. oscyloskop

Reflektometria optyczna to technika pomiarowa, która jest kluczowa w ocenie tłumienności światłowodów jednomodowych. Reflektometr, wykorzystujący metodę czasu przelotu (OTDR), umożliwia dokładne pomiary strat sygnału w światłowodzie, co jest istotne dla zapewnienia jakości transmisji danych. Dzięki tej metodzie można identyfikować miejsca uszkodzeń, zagięć i innych anomalii, które mogą wpływać na wydajność sieci. Przykładowo, w trakcie instalacji nowych światłowodów, reflektometr pozwala na szybkie zlokalizowanie ewentualnych problemów, co przyspiesza proces serwisowania i minimalizuje przestoje w komunikacji. Dobre praktyki w branży telekomunikacyjnej zalecają regularne korzystanie z reflektometrów podczas konserwacji sieci, aby utrzymać optymalną jakość sygnału oraz spełniać standardy branżowe, takie jak ITU-T G.652. Reflektometr jest więc niezbędnym narzędziem w pracy techników zajmujących się sieciami optycznymi.

Pytanie 18

Czas potrzebny na naprawę magnetowidu to 0,5 godziny. Koszt materiałów wynosi 80 zł, a stawka godzinowa technika to 40 zł. Jaki będzie całkowity koszt naprawy, uwzględniając 22% podatek VAT?

A. 117,60 zł

B. 122,00 zł

C. 146,40 zł

D. 100,00 zł

Jak rozwiązywałeś to zadanie, to mogłeś się pogubić w liczeniu całkowitego kosztu usługi. Trzeba zrozumieć, że trzeba zsumować koszty materiałów, pensję pracownika i VAT. Jak coś pominiesz, na przykład wynagrodzenie serwisanta to może być problem. Możliwe, że niektóre odpowiedzi skupiły się na złych wartościach, co mogło prowadzić do błędnych wyników. Niekiedy też można pomylić kwoty, co oczywiście wpływa na zadania z dodawaniem czy obliczeniami procentowymi. W praktyce najważniejsze, żeby dokładnie policzyć wszystkie elementy kosztów. Może warto też korzystać z gotowych szablonów kosztorysów, które pomogą lepiej wszystko zaaranżować. Poza tym, czasami błędne odpowiedzi mogą wynikać z niepełnego ogarnięcia tematu VAT czy innego zrozumienia wartości procentowych. Warto wszystko dokładnie analizować, bo to naprawdę pozwala lepiej ogarniać finanse w każdym serwisie.

Pytanie 19

Podczas regularnego przeglądu systemu telewizyjnego należy między innymi

A. oczyścić oraz pomalować antenę, a następnie ją ustawić

B. określić rezystancję falową kabla i w razie potrzeby ją skorygować

C. zmierzyć poziom sygnału w gniazdku abonenckim oraz ocenić jakość połączeń wtyków F

D. zmierzyć impedancję falową kabla koncentrycznego

Pomiar poziomu sygnału w gnieździe abonenckim oraz sprawdzenie jakości połączeń wtyków F jest kluczowym krokiem w ramach okresowego przeglądu instalacji telewizyjnej. Umożliwia to ocenę, czy sygnał docierający do odbiornika jest wystarczającej jakości dla prawidłowego odbioru programów telewizyjnych. Zmierzony poziom sygnału powinien mieścić się w zalecanym zakresie, zazwyczaj pomiędzy -10 dBmV a +10 dBmV, co zapewnia stabilny odbiór bez zakłóceń. Jakość połączeń wtyków F jest także istotna, ponieważ ich niewłaściwe podłączenie może prowadzić do strat sygnału, co w dłuższej perspektywie może skutkować degradacją jakości obrazu. Sprawdzanie i ewentualne poprawianie tych połączeń jest zgodne z najlepszymi praktykami branżowymi, które podkreślają znaczenie regularnych kontroli w celu zapewnienia wysokiej jakości sygnału i długiej żywotności instalacji. Dodatkowo, pomiar impedancji falowej kabla koncentrycznego, choć istotny, nie jest bezpośrednio związany z ocena jakości sygnału w gnieździe abonenckim.

Pytanie 20

Jakiego typu złączami zakończony jest kabel przedstawiony na rysunku?

A. Wtyk USB i gniazdo DVI

B. Wtyk USB i gniazdo VGA

C. Wtyk HDMI i gniazdo VGA

D. Wtyk HDMI i gniazdo DVI

Wybór odpowiedzi, który wskazuje inne złącza, jest wynikiem nieporozumienia dotyczącego funkcji i zastosowań różnych typów złącz w kontekście przesyłu sygnału wideo i audio. Na przykład, wtyk USB jest zaprojektowany przede wszystkim do przesyłania danych oraz zasilania urządzeń, a nie do przesyłania sygnału wideo. Oznacza to, że odpowiedzi zawierające wtyk USB są nieprawidłowe, ponieważ nie są one w stanie obsługiwać sygnałów wideo, co jest kluczowe w kontekście omawianego kabla. Podobnie, w przypadku gniazda DVI, chociaż jest to złącze używane do przesyłania sygnału wideo, jego kształt oraz zasady działania różnią się od złącza VGA. Gniazdo DVI jest bardziej nowoczesne i zazwyczaj wykorzystywane w komputerach i monitorach, jednak nie jest widoczne na przedstawionym rysunku. Ponadto, odpowiedzi sugerujące kombinacje gniazd, które nie współpracują ze sobą, mogą być wynikiem mylnego postrzegania standardów HDMI, VGA i DVI. Warto zatem zwrócić uwagę na różnice między standardami, ich zastosowania oraz na to, jakie sygnały są przez nie przesyłane. Wiedza na temat różnych typów złącz i ich zastosowań jest kluczowa w pracy z urządzeniami multimedialnymi oraz w kontekście integracji starszych i nowoczesnych technologii.

Pytanie 21

Jakie oznaczenie literowe ma przewód wykorzystywany w połączeniach elementów systemów alarmowych?

A. LGY

B. F/UTP

C. SMY

D. YTDY

Odpowiedź YTDY jest jak najbardziej trafna. Ten kabel jest często spotykany w systemach alarmowych i zabezpieczeń. To kabel sygnałowy, który ma kilka żył, a do tego jest ładnie ekranowany, co znacznie ogranicza różne zakłócenia elektromagnetyczne. Z mojego doświadczenia wiem, że jego elastyczność i solidność są super istotne, zwłaszcza gdy trzeba to zamontować w trudnych warunkach. Właściwie, kabel YTDY to podstawa, kiedy chcemy przesyłać sygnały alarmowe z czujników do centrali. Zgadza się, że jego zastosowanie jest nie tylko skuteczne, ale także zapewnia bezpieczeństwo, co jest kluczowe. Dobrze jest też przypomnieć, że w sytuacjach, gdzie potrzebna jest duża odporność na zakłócenia, kabel YTDY jest często polecany, co potwierdzają różne normy dla systemów zabezpieczeń.

Pytanie 22

Przedstawione na fotografii narzędzie służy do

A. ściągania izolacji z przewodów.

B. cięcia przewodów.

C. krępowania wyprowadzeń.

D. zagniatania końcówek na przewodach.

Odpowiedź "cięcia przewodów" jest prawidłowa, ponieważ narzędzie przedstawione na fotografii to szczypce boczne, które są specjalistycznym narzędziem zaprojektowanym z myślą o precyzyjnym cięciu różnych materiałów, w tym przewodów elektrycznych. Szczypce boczne mają charakterystyczne ostrza uformowane w sposób, który umożliwia cięcie drutów bez ich rozwarstwiania czy deformacji. W praktyce narzędzie to jest szeroko stosowane w instalacjach elektrycznych, gdzie precyzyjne cięcie przewodów jest kluczowe dla zapewnienia ich trwałości i bezpieczeństwa. W branży elektrycznej ważne jest, aby stosować odpowiednie narzędzia zgodnie z zaleceniami, a szczypce boczne są zgodne z normami bezpieczeństwa, co czyni je niezawodnym wyborem. Warto również wspomnieć, że używanie odpowiednich narzędzi do cięcia przewodów przyczynia się do zmniejszenia ryzyka uszkodzenia przewodów, co jest szczególnie istotne w kontekście prowadzenia instalacji w trudnych warunkach.

Pytanie 23

Podczas instalacji kabla krosowego w przyłączach gniazd nie można pozwolić na rozkręcenie par przewodów na odcinku większym niż 13 mm, ponieważ

A. zredukowana zostanie jego impedancja

B. kabel stanie się źródłem intensywniejszego pola elektromagnetycznego

C. nastąpi wzrost jego impedancji

D. może to prowadzić do obniżenia odporności na zakłócenia

Odpowiedź prawidłowa wskazuje, że rozkręcanie par przewodów na odcinku większym niż 13 mm może doprowadzić do zmniejszenia odporności na zakłócenia. W przypadku kabli krosowych, które są stosowane w systemach telekomunikacyjnych i sieciach komputerowych, ważne jest, aby zachować odpowiednią długość skręcenia przewodów w parze. Skręcenie przewodów w parze ma na celu zminimalizowanie wpływu zakłóceń elektromagnetycznych, które mogą pochodzić z otoczenia lub innych urządzeń. Dobre praktyki zalecają, aby długość rozkręcenia nie przekraczała 13 mm, ponieważ dłuższe odcinki mogą prowadzić do zwiększenia indukcyjności i zmniejszenia zdolności do tłumienia zakłóceń. W kontekście standardów, takich jak TIA/EIA-568, istotne jest, aby stosować się do takich wytycznych, aby zapewnić wysoką jakość transmisji danych i zminimalizować ryzyko utraty sygnału. Przykładem zastosowania tych zasad jest instalacja sieci LAN w biurze, gdzie właściwe skręcenie przewodów zapewnia stabilny i szybki transfer danych.

Pytanie 24

Wzrost efektywnej pojemności torów przesyłowych dla kabla UTP wskazuje na

A. zbyt dużą rezystancję pętli

B. przerwanie jednej z żył

C. uszkodzenie izolacji

D. błędne podłączenie kabla

Zbyt duża rezystancja pętli nie jest bezpośrednio związana ze wzrostem pojemności skutecznej torów transmisyjnych. Wysoka rezystancja w rzeczywistości może wskazywać na problemy z przewodnictwem, takie jak korozja lub nieodpowiednie połączenia, ale nie prowadzi do zwiększenia pojemności. Przerwanie jednej z żył również nie jest odpowiedzialne za wzrost pojemności, lecz za całkowite zablokowanie sygnału, co uniemożliwia transmisję danych. Izolacja kabla, która uległa uszkodzeniu, może wprowadzać dodatkowe pojemności w obwodzie, a przerwanie żyły skutkuje brakiem transmisji sygnału. Nieprawidłowe podłączenie kabla może prowadzić do problemów z połączeniem, jednak nie należy mylić tego z pojemnością. Każdy z tych problemów może być mylnie interpretowany jako przyczyna wzrostu pojemności, co prowadzi do błędnych wniosków. Zrozumienie różnicy między rezystancją, pojemnością i ich wpływem na transmisję danych jest kluczowe dla diagnostyki sieci. Właściwe podejście do analizy stanu kabelków wymaga uwzględnienia wszystkich aspektów ich budowy oraz środowiska, w którym funkcjonują, co jest zgodne z najlepszymi praktykami w branży telekomunikacyjnej.

Pytanie 25

Klient zgłasza problem z zamontowanym systemem alarmowym, który składa się z 4 czujników PIR umieszczonych na wysokości 2,5 m, centrali alarmowej zainstalowanej na poddaszu oraz syreny zewnętrznej umieszczonej na wysokości 4 m. Jakie narzędzia są niezbędne do identyfikacji usterki systemu alarmowego w obiekcie?

A. Multimetr, wiertarka, lutownica, zestaw wkrętaków, szczypce boczne

B. Drabina, multimetr, wiertarka, ściągacz izolacji

C. Wiertarka, lutownica, zestaw wkrętaków, zestaw szczypiec, szukacz par przewodów

D. Drabina, multimetr, zestaw wkrętaków, zestaw szczypiec

Odpowiedź jest naprawdę trafiona. Do prawidłowej diagnostyki usterek w systemie alarmowym koniecznie potrzebne są odpowiednie narzędzia. Drabina to super pomocna rzecz, bo pozwala sięgnąć do czujek PIR, które często są zamontowane wysoko, a także do syreny, która jest jeszcze wyżej. Multimetr to też must-have, bo przy jego pomocy można zmierzyć napięcie, prąd czy oporność – dzięki temu można sprawdzić, czy wszystkie elementy elektroniczne działają jak należy. Zestaw wkrętaków jest niezbędny, bo zdarza się, że trzeba odkręcić jakieś złączki czy obudowy, co jest mega ważne podczas diagnostyki czy napraw. A zestaw szczypiec? Pomaga przy manipulacji przewodami, co jest kluczowe, gdy coś nie działa w połączeniach. Używając tych narzędzi zgodnie z dobrą praktyką, można szybko zlokalizować usterki i je naprawić, co w efekcie podnosi bezpieczeństwo obiektu.

Pytanie 26

Którą funkcję w instalacji antenowej pełni urządzenie przedstawione na ilustracji?

A. Rozdziela sygnał na kilka odbiorników.

B. Łączy wyjście symetryczne anteny z asymetrycznym wejściem odbiornika telewizyjnego.

C. Wprowadza sygnał pochodzący z kilku anten do jednego przewodu antenowego.

D. Przesuwa pasmo częstotliwości sygnału telewizji satelitarnej.

Urządzenie, które widzisz na obrazku, to zwrotnica antenowa. Odgrywa ona naprawdę ważną rolę w systemach telewizyjnych, zwłaszcza kiedy korzystamy z różnych źródeł sygnału, jak anteny VHF i UHF. Jej głównym zadaniem jest łączenie różnych sygnałów z anten i przesyłanie ich przez jeden kabel antenowy. Dzięki temu możemy oglądać więcej kanałów telewizyjnych, bez potrzeby przeciągania wielu kabli. W dzisiejszych czasach zwrotnice są praktycznie niezbędne, gdy mamy do czynienia z różnymi pasmami częstotliwości, co jest typowe dla nowoczesnych instalacji telewizyjnych. Standardy, które obowiązują w branży, jak IEC 60728, mówią, że zwrotnice są fajnym rozwiązaniem do optymalizacji sygnału i zmniejszania strat. To ważne, bo każdy chce mieć dobrą jakość obrazu w telewizji. Używanie zwrotnicy sprawia, że instalacja jest prostsza, a to z kolei jest korzystne zarówno dla instalatorów, jak i dla użytkowników.

Pytanie 27

Jaki rodzaj kabla przedstawiono na rysunku?

A. Koncentryczny.

B. Skrętkę ekranowaną.

C. Światłowodowy.

D. Skrętka nieekranowaną.

Kabel koncentryczny, który został przedstawiony na rysunku, charakteryzuje się specyficzną budową, która odzwierciedla jego funkcjonalność w przesyłaniu sygnałów. Posiada centralnie umieszczony przewodnik, który jest otoczony izolatorem, a na zewnątrz znajduje się przewodnik zwrotny, pokryty osłoną. Taka konstrukcja pozwala na efektywne przesyłanie sygnałów o wysokiej częstotliwości, co czyni go idealnym rozwiązaniem w telekomunikacji oraz w instalacjach telewizji kablowej. Użytkowanie kabla koncentrycznego jest zgodne z normami IEEE 802.3, które regulują przesył danych w sieciach komputerowych. W praktyce, kable koncentryczne są powszechnie wykorzystywane w systemach CCTV oraz w sieciach szerokopasmowych, co potwierdza ich wszechstronność i niezawodność w różnych zastosowaniach. Warto również zwrócić uwagę, że kabel koncentryczny jest bardziej odporny na zakłócenia elektromagnetyczne w porównaniu do innych typów kabli, co czyni go preferowanym wyborem w wielu instalacjach.

Pytanie 28

Do przykręcenia przewodów w przedstawionym na rysunku urządzeniu należy wykorzystać

A. wkrętak krzyżakowy.

B. klucz imbusowy.

C. wkrętak płaski.

D. klucz oczkowy.

Wkrętak płaski to narzędzie, które idealnie nadaje się do przykręcania śrub z prostym rowkiem. To dość istotne zwłaszcza w kontekście tego urządzenia, o którym mówimy. Ważne jest, żeby dobierać odpowiednie narzędzia do różnych typów śrub, bo to wpływa na to, jak dobrze się one montują i jak długo wytrzymają. Śruby z prostym rowkiem, jak te w naszym przykładzie, naprawdę wymagają wkrętaka płaskiego. Gdybyś użył wkrętaka krzyżakowego albo klucza imbusowego, to nie dałbyś rady skutecznie przykręcić śruby, a to mogłoby spowodować, że albo śruba się uszkodzi, albo materiał, w który ją wkręcasz. W mechanice i elektryce używanie odpowiednich narzędzi to podstawa, bo to podnosi jakość pracy i efektywność montażu. Warto też pamiętać, żeby dbać o narzędzia i dobrze je przechowywać, bo to wpływa na ich trwałość i bezpieczeństwo podczas pracy.

Pytanie 29

Którego rodzaju kabel dotyczy termin STP?

A. Światłowodowego

B. Skrętki ekranowanej

C. Skrętki nieekranowanej

D. Koncentrycznego

Wybierając odpowiedź, która nie odnosi się do skrętki ekranowanej, można łatwo popełnić błąd w zrozumieniu terminologii związanej z kablami sieciowymi. Skrętka nieekranowana, mimo że również jest powszechnie używana, nie posiada dodatkowej warstwy ekranu, co czyni ją bardziej podatną na zakłócenia. Kable światłowodowe, chociaż są niezwykle szybkie i odporne na zakłócenia, działają na zupełnie innej zasadzie optycznej i nie są klasyfikowane jako skrętki, co czyni tę odpowiedź mylną. Kable koncentryczne, choć kiedyś popularne w telekomunikacji i telewizji kablowej, różnią się znacznie od skrętek i nie stosuje się ich w nowoczesnych sieciach komputerowych, gdzie dominuje technologia Ethernet. Typowe błędy myślowe prowadzące do niepoprawnych odpowiedzi mogą wynikać z nieznajomości różnic między różnymi typami kabli oraz ich zastosowaniami. Warto znać właściwości każdego z tych typów, aby móc efektywnie dobierać rozwiązania sieciowe, które będą najlepsze dla konkretnej aplikacji. Uwzględniając standardy branżowe oraz praktyki, można zrozumieć, dlaczego znajomość właściwych terminów i ich zastosowania jest kluczowa w projektowaniu i implementacji infrastruktury sieciowej.

Pytanie 30

Jaką funkcję pełni PTY w radiu?

A. Wybieranie i przeszukiwanie typu programu

B. Odbiór wiadomości tekstowych

C. Automatyczną "regulację głośności"

D. Odbiór informacji drogowych

Wybór odpowiedzi dotyczącej automatycznej regulacji siły głosu, odbioru komunikatów tekstowych czy komunikatów drogowych wskazuje na pewne nieporozumienia związane z rolą i funkcjonalnością systemu RDS. Automatyczna regulacja siły głosu dotyczy zarządzania poziomem głośności sygnału audio w odbiorniku, ale nie ma związku z PTY, które koncentruje się na klasyfikacji programów. Odbiór komunikatów tekstowych, chociaż jest funkcją RDS, nie jest bezpośrednio związany z PTY. System RDS rzeczywiście umożliwia przesyłanie tekstowych informacji, ale PTY ma zupełnie inny cel - identyfikację rodzaju programów. Podobnie, komunikaty drogowe to osobna funkcjonalność, często związana z inną specyfikacją RDS, taką jak TMC (Traffic Message Channel), a nie z PTY. Typowe błędy myślowe to mylenie różnych funkcji systemu RDS, co może prowadzić do nieporozumień przy wyborze odpowiednich stacji radiowych. Ważne jest zrozumienie, że PTY to narzędzie do klasyfikacji programów, a nie do regulacji dźwięku czy przesyłania tekstów, co jest kluczowe dla prawidłowego odbioru i używania technologii radiowej.

Pytanie 31

W oscyloskopie dwukanałowym do wejścia CH-B podłączono sygnał o znanej częstotliwości, natomiast do wejścia CH-A sygnał, który jest przedmiotem analizy. W jaki sposób należy ustawić oscyloskop, aby korzystając z krzywych Lissajous, oszacować częstotliwość sygnału analizowanego?

A. X-Y

B. ADD

C. DUAL

D. SINGLE

Tryb X-Y w oscyloskopie to naprawdę ważna sprawa, jeśli chodzi o analizowanie krzywych Lissajous. Dzięki temu można wyświetlać dwa sygnały jednocześnie. Gdy podłączysz sygnał o znanej częstotliwości do CH-B, a ten badany do CH-A, to przestawienie oscyloskopu w tryb X-Y pozwala zobaczyć, jak te sygnały się mają do siebie. Krzywe Lissajous są super do określania, jak częstotliwości i fazy sygnałów się między sobą porównują. Na przykład, jak masz sygnał referencyjny o częstotliwości 1 kHz, a badany o 2 kHz, to krzywa Lissajous będzie miała taki charakterystyczny kształt, który mówi, że sygnał badany jest w jakichś relacjach z referencyjnym. Jak się pracuje w laboratorium elektroniki czy inżynierii, to te analizy są na porządku dziennym. Warto mieć to na uwadze podczas pracy z oscyloskopem.

Pytanie 32

Termin PDP odnosi się do typów wyświetlaczy

A. fluorescencyjnych

B. ciekłokrystalicznych

C. diodowych

D. plazmowych

PDP, czyli Plazma Display Panel, odnosi się do technologii wyświetlaczy plazmowych, które wykorzystują gazy szlachetne do generowania obrazu. W plazmowych wyświetlaczach, dwa cienkie szkła są pokryte warstwą fosforu i wypełnione gazem, takim jak argon czy neon. Kiedy na te gazy działa wysoka energia elektryczna, powstają cząstki plazmy, które emitują światło. Wyświetlacze plazmowe oferują szeroki kąt widzenia, żywe kolory i doskonały kontrast, co czyni je idealnym rozwiązaniem dla dużych ekranów telewizyjnych i projektorów. W praktyce, plazmy były popularne w telewizorach wysokiej rozdzielczości, szczególnie w dużych formatach. Choć technologia OLED zyskała na popularności, plazmowe wyświetlacze wciąż pozostają istotnym elementem w kontekście technologii wizualnych, dostarczając wyjątkową jakość obrazu przy odpowiednim oświetleniu pomieszczenia.

Pytanie 33

Przedstawiony na rysunku element, stosowany w systemach alarmowych, składający się z nadajnika i odbiornika, to

A. osłona świetlna.

B. zasłona nadfioletu.

C. blokada oświetlenia.

D. bariera podczerwieni.

W przypadku blokady oświetlenia, jej funkcja polega na regulacji lub wyłączaniu źródeł światła, co jest zupełnie innym działaniem niż detekcja ruchu, jaką zapewnia bariera podczerwieni. Blokady te nie mają zastosowania w kontekście systemów alarmowych, ponieważ nie monitorują ruchu ani nie reagują na przerwanie jakiejkolwiek wiązki. Z kolei zasłona nadfioletu jest używana w kontekście ochrony przed promieniowaniem UV, co również nie ma zastosowania w detekcji ruchu. Osłona świetlna z kolei nie odnosi się do technologii detekcji, lecz raczej do ochrony elementów optycznych przed zanieczyszczeniami lub uszkodzeniami. Typowym błędem w rozumieniu funkcjonowania systemów zabezpieczeń jest mylenie różnych rodzajów detekcji, które niekoniecznie są ze sobą powiązane. Bariery podczerwieni są wysoce wyspecjalizowanymi urządzeniami, które korzystają z fizycznych właściwości promieniowania, aby skutecznie monitorować przestrzeń. Zrozumienie tych różnic jest kluczowe dla właściwego doboru technologii zabezpieczeń, a także dla ich efektywnego działania w praktyce.

Pytanie 34

Przy regulacji urządzeń elektronicznych zasilanych energią należy korzystać z narzędzi

A. wykonanych z elastycznych tworzyw sztucznych

B. odpornych na wysoką temperaturę

C. zasilanych akumulatorowo

D. izolowanych

Używanie narzędzi izolowanych podczas pracy z urządzeniami elektronicznymi pod napięciem jest kluczowe dla zapewnienia bezpieczeństwa operatora. Narzędzia te są zaprojektowane w taki sposób, aby minimalizować ryzyko porażenia prądem elektrycznym. Izolacja narzędzi wykonana jest z materiałów, które nie przewodzą prądu, co daje dodatkową ochronę w przypadku kontaktu z przewodzącymi elementami urządzeń. Przykładem mogą być wkrętaki czy szczypce, które posiadają uchwyty pokryte materiałem izolacyjnym, takim jak guma czy plastik. Pracując w środowisku, gdzie istnieje ryzyko wystąpienia napięcia, korzystanie z narzędzi izolowanych jest standardem w branży elektrycznej, zgodnie z normą IEC 60900, która określa wymagania dla narzędzi ręcznych używanych w pracy pod napięciem do 1000 V AC i 1500 V DC. Właściwe użycie takich narzędzi w połączeniu z odzieżą ochronną oraz przestrzeganiem zasad BHP stanowi fundament bezpiecznej pracy z instalacjami elektrycznymi.

Pytanie 35

W czterech różnych wzmacniaczach selektywnych przeprowadzono analizę charakterystyki przenoszenia, a na tej podstawie wyznaczono współczynnik prostokątności p. Jaka wartość współczynnika prostokątności wskazuje na najwyższą selektywność wzmacniacza?

A. p = 0,4

B. p = 0,6

C. p = 0,8

D. p = 1,0

Wartość współczynnika prostokątności p = 1,0 oznacza najlepszą selektywność wzmacniacza, ponieważ wskazuje na idealne parametry przenoszenia sygnału. Wzmacniacz o p = 1,0 charakteryzuje się maksymalnym poziomem wzmocnienia w pasmie przenoszenia oraz minimalną ilością zniekształceń poza tym zakresem. W praktyce oznacza to, że wzmacniacz jest w stanie skutecznie oddzielić sygnały o różnych częstotliwościach, co jest kluczowe w aplikacjach takich jak komunikacja radiowa, gdzie ważne jest oddzielanie sygnałów o różnych częstotliwościach. W branży telekomunikacyjnej standardy, takie jak ITU-T G.703, podkreślają znaczenie selektywności w systemach transmisyjnych, co czyni ten wskaźnik krytycznym dla zapewnienia wysokiej jakości sygnału. Wartości p mniejsze niż 1,0 sygnalizują gorsze parametry selektywności, co może prowadzić do zniekształceń i utraty jakości sygnału, szczególnie w skomplikowanych systemach, gdzie wiele sygnałów jest przesyłanych równocześnie.

Pytanie 36

W instalacji naściennej w budynku mieszkalnym jednokondygnacyjnym przewody powinny być prowadzone

A. tylko w poziomie

B. wyłącznie w pionie

C. w pionie oraz poziomie

D. najkrótszą trasą

Instalacja natynkowa w jednokondygnacyjnym budynku mieszkalnym wymaga prowadzenia przewodów zarówno w pionie, jak i w poziomie, co jest zgodne z ogólnymi zasadami projektowania instalacji elektrycznych. W praktyce oznacza to, że instalatorzy muszą uwzględniać różnorodne czynniki, takie jak dostępność punktów zasilających, rozmieszczenie gniazdek i włączników oraz estetykę wykończenia wnętrza. Prowadzenie przewodów w pionie umożliwia wygodne podłączenie urządzeń na różnych poziomach, a poziome prowadzenie jest kluczowe dla łatwego dostępu do zasilania w obrębie pomieszczeń. Ponadto, zgodnie z normą PN-HD 60364, instalacje elektryczne powinny być wykonywane w sposób zapewniający bezpieczeństwo użytkowania oraz łatwość konserwacji. Przykładowo, w przypadku montażu instalacji w kuchni, odpowiednie prowadzenie przewodów w poziomie i pionie zapewnia optymalne połączenia z urządzeniami AGD, minimalizując jednocześnie ryzyko przeciążeń elektrycznych oraz uszkodzeń mechanicznych. Ostatecznie, elastyczność w projektowaniu instalacji pozwala na lepsze dostosowanie do indywidualnych potrzeb mieszkańców budynku.

Pytanie 37

Jakie czynności należy podjąć w pierwszej kolejności, udzielając pomocy osobie porażonej prądem elektrycznym?

A. odciąć porażonego od źródła prądu

B. przeprowadzić sztuczne oddychanie

C. wykonać masaż serca

D. zadzwonić po pomoc medyczną

Odpowiedź "uwolnić porażonego spod napięcia" jest prawidłowa, ponieważ w przypadku porażenia prądem elektrycznym najważniejszym krokiem jest zapewnienie bezpieczeństwa zarówno osobie poszkodowanej, jak i osobie udzielającej pomocy. Bezpośredni kontakt z prądem może prowadzić do poważnych obrażeń, a nawet śmierci, dlatego należy najpierw usunąć źródło zagrożenia. Można to zrobić poprzez odłączenie zasilania, użycie narzędzi izolowanych lub, w przypadku braku takiej możliwości, przesunięcie porażonego na bezpieczną odległość za pomocą przedmiotu nieprzewodzącego. Po uwolnieniu osoby z niebezpiecznej sytuacji, można przejść do oceny jego stanu zdrowia i, w razie potrzeby, wezwać pomoc medyczną. Zgodnie z wytycznymi Stowarzyszenia Czerwonego Krzyża, kluczowe jest działanie w taki sposób, aby nie narażać siebie ani innych na dodatkowe niebezpieczeństwo. W praktyce, znajomość procedur udzielania pierwszej pomocy w przypadku porażenia prądem elektrycznym może uratować życie, dlatego ważne jest, aby regularnie brać udział w szkoleniach z zakresu pierwszej pomocy.

Pytanie 38

Jakie środki należy wykorzystać do ugaszenia ubrania palącego się na ciele?

A. gaśnicę śniegową

B. koc gaśniczy

C. gaśnicę pianową

D. gaśnicę proszkową

Stosowanie gaśnic, takich jak gaśnice śniegowe, pianowe czy proszkowe, do gaszenia płonącego ubrania na ciele człowieka jest niewłaściwe z kilku powodów. Gaśnice te są przeznaczone do gaszenia pożarów w zamkniętych pomieszczeniach lub w przestrzeni, gdzie można kontrolować środki gaśnicze i ich skutki. Gaśnica śniegowa działa na zasadzie chłodzenia i wyparowania, co w praktyce może być nieefektywne w przypadku bezpośredniego kontaktu z ciałem człowieka, ponieważ substancje w niej zawarte mogą prowadzić do odmrożeń. Z kolei gaśnice pianowe i proszkowe, mimo iż skutecznie gaszą pożary, mogą powodować dodatkowe uszkodzenia skóry oraz utrudniać oddychanie, co w sytuacji zagrożenia życia jest niebezpieczne. Nieprawidłowym jest również przekonanie, że te metody można stosować w bezpośrednim kontakcie z osobą. W sytuacji, gdy ubranie płonie, kluczowe jest jak najszybsze odcięcie dopływu tlenu, co w przypadku gaśnic może być trudne, a ich użycie wymaga stosowania odpowiednich technik, które nie są standardowo dostępne dla nieprzeszkolonych osób. Takie błędne podejście może prowadzić do opóźnień w gaszeniu ognia, co zwiększa ryzyko poważnych obrażeń lub śmierci. Dlatego najskuteczniejszym rozwiązaniem pozostaje koc gaśniczy, który w przeciwieństwie do innych metod, jest zaprojektowany specjalnie do sytuacji, w których zagrożone jest życie ludzkie.

Pytanie 39

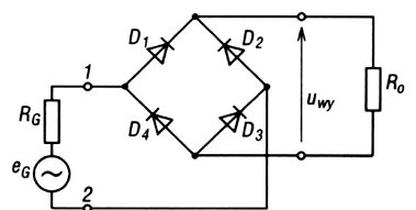

Na schemacie przedstawiono prostownik

A. jednopołówkowy sterowany.

B. dwupołówkowy sterowany.

C. dwupołówkowy niesterowany.

D. jednopołówkowy niesterowany.

Poprawna odpowiedź to "dwupołówkowy niesterowany", co jest zgodne z przedstawionym schematem prostownika mostkowego. W tego typu układzie prostownik składa się z czterech diod, które są ułożone w odpowiedniej konfiguracji, aby efektywnie przekształcać zarówno dodatnie, jak i ujemne połówki sygnału wejściowego na wyjściu. Dzięki temu prostownik dwupołówkowy zapewnia wyższy poziom wydajności w porównaniu do prostowników jednopołówkowych, które przetwarzają tylko jedną połówkę sygnału, co prowadzi do mniejszych strat mocy. Prostowniki mostkowe są szeroko stosowane w aplikacjach wymagających przetwarzania prądu stałego, takich jak zasilacze impulsowe oraz różne urządzenia elektroniczne. Warto również zaznaczyć, że brak elementów sterujących, takich jak tranzystory czy tyrystory, klasyfikuje ten układ jako niesterowany, co oznacza prostszy i bardziej niezawodny sposób działania w aplikacjach, w których nie jest wymagana regulacja mocy wyjściowej. Zastosowanie tego typu prostowników jest standardem w wielu branżach, szczególnie w elektronice i automatyce.

Pytanie 40

W kablowej telewizji magistrale optyczne wykorzystywane są do przesyłania sygnałów na znaczne odległości?

A. łączami światłowodowymi

B. kablami koncentrycznymi

C. drogą radiową

D. skretkami telefonicznymi

Odpowiedź 'łączami światłowodowymi' jest prawidłowa, ponieważ magistrale optyczne są kluczowym elementem nowoczesnych systemów telekomunikacyjnych. Wykorzystują one światłowody do przesyłania danych na bardzo dużych odległościach z minimalnymi stratami sygnału. Światłowody działają na zasadzie całkowitego wewnętrznego odbicia, co pozwala na efektywne przekazywanie sygnałów świetlnych. W praktyce, światłowody są wykorzystywane w telekomunikacji do łączenia dużych miast oraz w infrastrukturze internetowej, gdzie wymagane jest przesyłanie dużych ilości danych w krótkim czasie. Standardowe systemy światłowodowe, takie jak ITU-T G.652, zapewniają optymalną wydajność w zakresie transmisji w różnych warunkach. Dzięki zastosowaniu technologii światłowodowej, operatorzy telekomunikacyjni mogą oferować usługi o wysokiej przepustowości, co jest niezbędne w dobie rosnącego zapotrzebowania na szybki internet. Zastosowanie magistrali optycznych w telewizji kablowej pozwala nie tylko na przesył sygnału telewizyjnego, ale także na jednoczesną transmisję danych i głosu, co zwiększa efektywność wykorzystania zasobów infrastrukturalnych.
