Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 9 maja 2026 21:35
Data zakończenia: 9 maja 2026 22:20

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Która z wymienionych właściwości komponentów systemów automatyki, stosowanych w liniach produkcyjnych, ma kluczowe znaczenie przy projektowaniu linii do konfekcjonowania rozcieńczalników do farb i lakierów?

A. Bezobsługowość

B. Iskrobezpieczeństwo

C. Niezawodność

D. Efektywność

Iskrobezpieczeństwo jest kluczową cechą w projektowaniu linii produkcyjnych, zwłaszcza w kontekście konfekcjonowania substancji chemicznych, takich jak rozcieńczalniki do farb i lakierów, które są łatwopalne i mogą wydzielać niebezpieczne opary. Użycie podzespołów i urządzeń spełniających normy iskrobezpieczeństwa (np. ATEX w Europie) ma na celu minimalizację ryzyka wybuchów oraz pożarów. Przykładem mogą być pompy, które są zaprojektowane tak, aby nie generować iskier podczas pracy, a także systemy wentylacyjne, które skutecznie odprowadzają opary. W praktyce oznacza to stosowanie materiałów odpornych na korozję, jak również instalację odpowiednich czujników wykrywających obecność niebezpiecznych gazów. Właściwe zabezpieczenie strefy zagrożonej wybuchem powinno obejmować także odpowiednie klasyfikacje stref, które są zgodne z międzynarodowymi standardami, takimi jak IEC 60079. Zatem iskrobezpieczeństwo nie tylko zwiększa bezpieczeństwo pracowników, ale także zapewnia ciągłość produkcji, co jest niezbędne w efektywnych liniach produkcyjnych.

Pytanie 2

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia:
Zakres dopuszczalny	DC 20,4 ... 28,8 V
Przy sygnale „0"	maks. AC/DC 5 V
Przy sygnale „1"	min. AC/DC 12 V
Prąd wejściowy	2,5 mA
Wyjścia:
Rodzaj	4 przekaźnikowe
Prąd ciągły	10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 0,75 A

B. 2,5 A

C. 3 A

D. 10 A

Maksymalny prąd 3 A, który można obciążyć sterownik PLC, odpowiada specyfikacjom podanym w dokumentacji technicznej urządzenia. W praktyce oznacza to, że przy dołączaniu silnika indukcyjnego do wyjścia sterownika, nie można przekraczać tego prądu, aby uniknąć uszkodzenia urządzenia. Przykładowo, jeśli planujesz używać niewielkiego silnika do napędu wentylatora lub pompy, upewnij się, że jego maksymalne zapotrzebowanie na prąd nie przekracza tego limitu. W przemyśle, często stosuje się zabezpieczenia, takie jak bezpieczniki lub wyłączniki przeciążeniowe, które chronią sprzęt przed uszkodzeniami związanymi z nadmiernym prądem. Dobrym rozwiązaniem jest również monitorowanie prądu roboczego silnika przy pomocy amperomierza, co pozwala na bieżąco ocenić, czy urządzenie pracuje w dopuszczalnych granicach. Zrozumienie i przestrzeganie tych limitów jest kluczowe dla wydajności oraz długowieczności systemów automatyki przemysłowej, w których używane są sterowniki PLC.

Pytanie 3

Podczas inspekcji urządzenia mechatronicznego zauważono - w trakcie ruchu przewodu - nieszczelność w miejscu przyłącza wtykowego w siłowniku pneumatycznym. Jaką metodę naprawy należy zastosować?

A. dokręcenie przyłącza kluczem dynamometrycznym

B. wymiana przyłącza

C. uszczelnienie przyłącza taśmą teflonową

D. wymiana uszczelki pomiędzy przyłączem a siłownikiem

Wydaje mi się, że wybór wymiany przyłącza to naprawdę dobry pomysł, szczególnie gdy zauważasz nieszczelności. Często to zużycie lub uszkodzenia połączeń sprawiają, że te problemy się pojawiają. Przyłącza, zwłaszcza w systemach pneumatycznych, są poddawane różnym czynnikom, jak ciśnienie, wibracje, a nawet korozja, co może wpływać na ich stan. Wymieniając przyłącze, masz pewność, że uzyskasz długotrwałe i solidne uszczelnienie, co jest mega ważne dla prawidłowego działania siłowników pneumatycznych. Z mojego doświadczenia, używanie uszczelnienia taśmą teflonową albo dokręcanie to często tylko chwilowe rozwiązanie, które nie eliminuje sedna problemu nieszczelności. Dlatego lepiej postawić na nowe, certyfikowane przyłącze, które spełnia normy branżowe – to najlepsza droga, żeby zapewnić efektywność i bezpieczeństwo systemu. Regularne sprawdzanie i wymiana krytycznych części to naprawdę dobre praktyki, które mogą uchronić cię przed poważniejszymi awariami i drogimi naprawami w przyszłości.

Pytanie 4

Silnik elektryczny generuje hałas z powodu kontaktu wentylatora z osłoną wentylacyjną. Aby obniżyć poziom hałasu, należy

A. dokręcić śruby mocujące osłonę wentylatora

B. wyprostować skrzywiony wentylator lub osłonę

C. wycentrować wirnik w stojanie

D. wymienić łożyska silnika

Fajnie, że pomyślałeś o prostowaniu tego skrzywionego wentylatora albo osłony. To ważne, bo jak coś jest krzywe, to wentylator może się ocierać o osłonę i robić hałas. Kiedy wentylator jest dobrze wyważony i ma odpowiednią geometrię, to działa lepiej i nie drga tak. Można nawet użyć wyważarek dynamicznych, żeby dokładnie dopasować kształt i wagę wirnika. Z mojego doświadczenia, przed włączeniem silnika warto zrobić szybką inspekcję wizualną, żeby zobaczyć, czy wszystko wygląda w porządku. No i warto trzymać się norm ISO, bo regularna konserwacja wentylatorów jest kluczowa, żeby długo działały. Dobrze też zapisywać, co już się sprawdziło, bo wtedy łatwiej monitorować stan techniczny urządzenia i przewidywać, kiedy może być potrzebny serwis.

Pytanie 5

Gdy ciśnienie w zbiorniku kompresora rośnie, zakładając, że wilgotność i temperatura powietrza pozostają niezmienne, stan pary wodnej w zgromadzonym powietrzu

A. zbliża się do linii punktu rosy

B. oddala się od linii punktu rosy

C. nie zmienia się, pod warunkiem, że wilgotność absolutna jest stała

D. nie zmienia się w stosunku do linii punktu rosy

Wzrost ciśnienia w zbiorniku sprężarki powoduje, że powietrze staje się bardziej sprężone. Przy stałej wilgotności i temperaturze, wilgotność względna powietrza wzrasta, co oznacza, że stan pary wodnej w powietrzu zbliża się do linii punktu rosy. Linia punktu rosy jest granicą, przy której para wodna zaczyna kondensować w ciecz. W praktyce, im wyższe ciśnienie, tym więcej pary wodnej może być obecne w powietrzu, co prowadzi do podwyższenia ciśnienia cząstkowego pary wodnej. W zastosowaniach przemysłowych, kontrola ciśnienia i wilgotności powietrza jest kluczowa, zwłaszcza w procesach, w których może wystąpić kondensacja, jak w systemach pneumatycznych czy podczas przechowywania materiałów wrażliwych na wilgoć. Przykładowo, w przemyśle spożywczym lub farmaceutycznym, monitoring tych parametrów zapewnia, że procesy technologiczne przebiegają zgodnie z normami jakości, co z kolei wpływa na trwałość oraz bezpieczeństwo produktów końcowych.

Pytanie 6

Enkoder to urządzenie przetwarzające

A. kąt obrotu na impulsy elektryczne

B. prędkość obrotową na impulsy elektryczne

C. kąt obrotu na regulowane napięcie stałe

D. prędkość obrotową na regulowane napięcie stałe

Wszystkie zaproponowane odpowiedzi, z wyjątkiem poprawnej, zawierają błędne interpretacje funkcji i zastosowania enkoderów. Przede wszystkim, enkodery nie przekształcają prędkości obrotowej na impulsy elektryczne, co sugeruje jedna z błędnych odpowiedzi. W rzeczywistości, enkoder mierzy kąt obrotu, a nie prędkość. Prędkość obrotowa jest pochodną kąta obrotu w czasie, co oznacza, że można ją obliczyć na podstawie danych z enkodera, ale sam enkoder nie dokonuje tego pomiaru bezpośrednio. Drugą nieprawidłową koncepcją jest przekształcanie kąta obrotu na regulowane napięcie stałe. Chociaż niektóre systemy mogą wykorzystywać sygnały analogowe, większość nowoczesnych enkoderów generuje impulsy cyfrowe, a nie sygnały analogowe. Zastosowanie regulowanego napięcia stałego jest typowe dla innych rodzajów czujników, takich jak potencometry, które działają na innej zasadzie. Błędne przekonanie, że enkoder jest odpowiedzialny za przekształcanie sygnału na napięcie stałe, prowadzi do mylnych wniosków o jego funkcjonowaniu. Kluczowym jest zrozumienie, że enkoder jest precyzyjnym urządzeniem do pomiaru ruchu, a nie do generowania sygnałów analogowych, co jest istotnym aspektem przy projektowaniu systemów automatyzacji i robotyki.

Pytanie 7

W siłowniku o jednostronnym działaniu, w trakcie realizacji ruchu roboczego tłoka, doszło do nagłego wstrzymania ruchu tłoczyska. Ruch ten odbywał się bez obciążenia i nie zaobserwowano nieszczelności w układzie pneumatycznym. Jakie mogą być przyczyny zatrzymania tłoczyska?

A. blokada odpowietrzania

B. wyboczenie tłoczyska

C. zakleszczenie tłoka

D. niespodziewany spadek ciśnienia roboczego

W analizowanej sytuacji, wyboczenie tłoczyska, nagły spadek ciśnienia roboczego oraz blokada odpowietrzania mogą wydawać się możliwymi przyczynami zatrzymania ruchu tłoczyska, ale ich rzeczywista analiza wskazuje na inne aspekty. Wyboczenie tłoczyska, czyli jego odkształcenie, zazwyczaj prowadzi do nieregularnych ruchów, a nie do nagłego zatrzymania. Tego typu problem najczęściej występuje w wyniku niewłaściwego montażu lub użycia nieodpowiednich komponentów, lecz w opisywanej sytuacji tłok pracował bez obciążenia, co znacząco zmniejsza ryzyko wystąpienia tego zjawiska. Spadek ciśnienia roboczego mógłby być powiązany z nieszczelnościami, jednak, jak zaznaczone w pytaniu, nie zaobserwowano takich usterek. Blokada odpowietrzania również nie jest typową przyczyną nagłego zatrzymania, gdyż raczej skutkowałaby ona powolnym wzrostem ciśnienia, a nie natychmiastowym zatrzymaniem ruchu. Takie myślenie może wynikać z niepełnej analizy pojęć związanych z układami pneumatycznymi, a warto zwrócić uwagę na to, że przyczyną problemu mogą być zewnętrzne czynniki, takie jak zanieczyszczenia lub uszkodzenia mechaniczne, które nie zostały uwzględnione w analizie. Wiedza na temat poprawnej diagnostyki i konserwacji układów pneumatycznych jest kluczowa dla prawidłowego funkcjonowania tego typu systemów.

Pytanie 8

Siłownik, zasilany sprężonym powietrzem o ciśnieniu roboczym 8 bar, ma maksymalną liczbę cykli nmax = 50/min oraz zużywa 1,4 litra powietrza w trakcie jednego cyklu. Jakie parametry powinna mieć sprężarka tłokowa do zasilania tego siłownika?

A. wydajność 5,3 m3/h, ciśnienie maksymalne 0,7 MPa

B. wydajność 5,3 m3/h, ciśnienie maksymalne 1,0 MPa

C. wydajność 3,6 m3/h, ciśnienie maksymalne 1,0 MPa

D. wydajność 3,6 m3/h, ciśnienie maksymalne 0,7 MPa

Wybrane odpowiedzi nie spełniają wymagań dotyczących wydajności lub ciśnienia roboczego sprężarki, co może prowadzić do niedostatecznej efektywności zasilania siłownika. Na przykład, odpowiedzi z wydajnością 3,6 m3/h są niewystarczające, ponieważ całkowite zapotrzebowanie siłownika wynosi 4,2 m3/h. Użycie sprężarki o niższej wydajności skutkuje ryzykiem obniżenia ciśnienia w systemie, co może prowadzić do nieprawidłowego działania siłownika. Kolejnym błędem jest wybór sprężarki z maksymalnym ciśnieniem 0,7 MPa (7 bar), które jest niższe niż wymagane ciśnienie robocze 8 bar. Użycie sprężarki, która nie osiąga wymaganego ciśnienia, skutkuje brakiem możliwości wydajnego zasilania siłownika, co może prowadzić do jego uszkodzenia. W kontekście inżynierii mechanicznej i pneumatyki, kluczowe jest, aby sprzęt był dobrany do specyficznych wymagań aplikacji, w tym ciśnienia i wydajności, aby zapewnić optymalne działanie systemu. Wybierając sprężarkę, zawsze warto uwzględniać margines bezpieczeństwa, by uniknąć sytuacji, w których urządzenia mogą pracować na granicy swoich możliwości, co znacznie wpływa na ich żywotność oraz efektywność operacyjną. Zgodnie z normami i praktykami branżowymi, odpowiednia specyfikacja sprzętu jest kluczowa dla zapewnienia niezawodności systemu pneumatycznego.

Pytanie 9

Co oznaczają kolory przewodów w trójprzewodowych czujnikach zbliżeniowych prądu stałego?

A. brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

B. niebieski - przewód sygnałowy; brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

C. brązowy (czerwony) - plus zasilania; czarny - przewód sygnałowy; niebieski - minus zasilania

D. brązowy (czerwony) - minus zasilania; czarny - plus zasilania

Odpowiedź, w której brązowy (czerwony) przewód oznacza plus zasilania, czarny przewód to przewód impulsowy, a niebieski przewód to minus zasilania, jest prawidłowa i zgodna z powszechnie przyjętymi standardami branżowymi. W systemach zbliżeniowych prądu stałego kolorystyka przewodów ma kluczowe znaczenie dla zapewnienia prawidłowego działania urządzeń. Użycie brązowego lub czerwonego przewodu jako przewodu dodatniego (plus) jest normą w wielu krajach, a czarny przewód jest standardowo używany jako przewód sygnałowy lub impulsowy. Niebieski przewód w tym kontekście pełni funkcję przewodu ujemnego (minus). W praktyce, stosowanie się do tych oznaczeń ma kluczowe znaczenie dla prawidłowego podłączenia urządzeń, co zapobiega zwarciom oraz uszkodzeniom komponentów. W przypadku błędnego podłączenia, na przykład zamieniając przewody plus i minus, może dojść do uszkodzenia czujnika lub nieprawidłowego działania systemu. Przykładem zastosowania tej wiedzy może być instalacja systemów automatyki budynkowej, gdzie prawidłowe podłączenie czujników zbliżeniowych jest kluczowe dla ich efektywności.

Pytanie 10

Osoba obsługująca urządzenie generujące drgania, takie jak młot pneumatyczny, powinna być przede wszystkim wyposażona

A. w hełm ochronny

B. w odzież ochronną

C. w rękawice antywibracyjne

D. w gogle ochronne

Rękawice antywibracyjne to naprawdę ważna rzecz dla ludzi, którzy pracują z maszynami, które drżą, jak na przykład młot pneumatyczny. Te drgania mogą prowadzić do poważnych problemów zdrowotnych, na przykład do zespołu wibracyjnego, który uszkadza nerwy i stawy. Dlatego właśnie te rękawice są zaprojektowane tak, żeby pochłaniać te drgania, co bardzo pomaga w zmniejszeniu ich wpływu na dłonie i ramiona. Z własnego doświadczenia powiem, że dzięki nim praca staje się znacznie bardziej komfortowa, a czas, kiedy można bezpiecznie używać sprzętu, naprawdę się wydłuża. Widzisz to często w budownictwie, gdzie pracownicy używają młotów wyburzeniowych. Normy ISO 5349 mówią, że takie rękawice to dobry sposób na to, żeby zminimalizować ryzyko zdrowotne związane z długotrwałym narażeniem na drgania.

Pytanie 11

Jaka jest wartość rezystancji rezystora przedstawionego na rysunku?

A. 1 kΩ

B. 10 kΩ

C. 10 Ω

D. 100 Ω

Jak wybrałeś inną wartość rezystancji niż 10 kΩ, to może być parę powodów, bo to często wynika z nieporozumień dotyczących oznaczeń rezystorów oraz ich funkcji w obwodach. Ludzie często mylą omy z kiloomami. Takie wartości jak 10 Ω, 100 Ω czy 1 kΩ to są znacznie mniejsze od 10 kΩ, a one działają w innych kontekstach. Rezystory z niższymi wartościami używa się tam, gdzie trzeba większego przepływu prądu, a te wyższe, jak 10 kΩ, w obwodach o niskim poborze prądu, na przykład w sygnałowych. Jak nie rozumiesz tej różnicy, to możesz się pomylić w kwestii funkcjonalności obwodu. Pamiętaj też, że oznaczenia na obudowach rezystorów są kluczowe dla ich poprawnego użycia. Gdy pomylisz jednostki, łatwo wprowadzić błąd i obwód może nie działać. Dlatego warto dokładnie przyjrzeć się oznaczeniom i zrozumieć kontekst ich zastosowania, zwłaszcza jak się pracuje z elektroniką.

Pytanie 12

Zawór 1V1 przełączany jest z pozycji b na a

A. ręcznie, przyciskiem załącz.

B. ręcznie, przyciskiem wyłącz.

C. po zadziałaniu wyłącznika krańcowego.

D. po zadziałaniu wyłącznika ciśnieniowego.

Odpowiedź jest prawidłowa, ponieważ zawór 1V1 jest przełączany ręcznie przy użyciu przycisku oznaczonego jako S1, który pełni funkcję załączania. W kontekście automatyzacji procesów przemysłowych, przyciski załączające są kluczowe dla kontrolowania urządzeń i systemów. Użycie przycisku S1, zgodnie z dokumentacją techniczną, umożliwia operatorowi bezpośrednią interakcję ze sprzętem, co jest zgodne z dobrymi praktykami w zakresie obsługi i utrzymania urządzeń. Zawory, takie jak 1V1, są często stosowane w instalacjach hydraulicznych i pneumatycznych, a ich poprawne uruchamianie ma kluczowe znaczenie dla zapewnienia bezpieczeństwa operacyjnego oraz efektywności procesów. Dobrą praktyką jest również przeprowadzanie regularnych szkoleń dla operatorów, aby zapewnić, że są oni zaznajomieni z obsługą przycisków i zasadami ich działania w różnych scenariuszach. W kontekście norm przemysłowych, zastosowanie przycisków manualnych jako metody załączania jest zgodne z normami bezpieczeństwa, które kładą nacisk na możliwość szybkiego zatrzymania procesów w nagłych przypadkach.

Pytanie 13

Elektrozawór typu normalnie zamknięty o parametrach 230V AC, 50Hz, DN 3/8" FAF 61 mm, nie aktywuje się po podaniu napięcia znamionowego. Przystępując do serwisu elektrozaworu, trzeba najpierw wyłączyć napięcie zasilające, a następnie, w pierwszej kolejności

A. zwiększyć napięcie zasilania i podać je na cewkę elektrozaworu

B. zmierzyć rezystancję cewki

C. wymienić membranę

D. wymienić uszczelkę

Mierzenie rezystancji cewki elektrozaworu jest kluczowym krokiem w diagnostyce problemów z jego działaniem. Cewka, będąca sercem elektrozaworu, generuje pole elektromagnetyczne, które otwiera lub zamyka zawór. Sprawdzenie rezystancji cewki pozwala określić, czy nie występuje uszkodzenie, takie jak przerwanie drutu lub zwarcie. Standardowe wartości rezystancji dla cewki elektrozaworu powinny odpowiadać temu, co podano w specyfikacji producenta. Jeśli wartość ta jest znacznie niższa lub nieodpowiednia, może to wskazywać na uszkodzenie cewki. W praktyce, aby przeprowadzić pomiar, należy użyć multimetru ustawionego na pomiar rezystancji, co jest standardową procedurą w branży. Po potwierdzeniu, że cewka jest sprawna, można kontynuować diagnostykę, sprawdzając inne elementy zaworu, jak membrana lub uszczelki. Właściwe podejście oparte na pomiarze rezystancji cewki jest nie tylko zgodne z najlepszymi praktykami, ale może znacznie przyspieszyć proces naprawy.

Pytanie 14

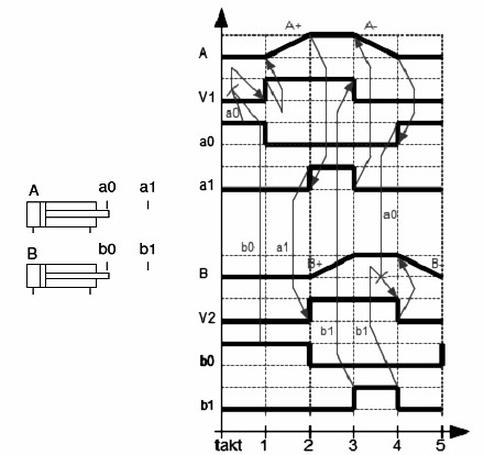

Z przedstawionego cyklogramu wynika, że w takcie 4 rozpoczęcie powrotu tłoczyska B nastąpi po wystąpieniu sygnałów:

A. a0 w stanie wysokim i b1 w stanie wysokim.

B. a0 w stanie wysokim lub b1 w stanie wysokim.

C. a0 w stanie niskim i b1 w stanie wysokim

D. a0 w stanie niskim lub b1 w stanie wysokim.

Odpowiedź "a0 w stanie wysokim i b1 w stanie wysokim" jest prawidłowa, ponieważ analiza cyklogramu jednoznacznie wskazuje, że oba sygnały muszą znajdować się w stanie wysokim, aby rozpocząć proces powrotu tłoczyska B. W praktyce, w systemach automatyki, takie warunki logiczne są często stosowane do determinowania momentu aktywacji różnych komponentów. W przypadku urządzeń hydraulicznych, synchronizacja sygnałów sterujących jest kluczowa dla zapewnienia prawidłowego działania i uniknięcia uszkodzeń. W kontekście standardów branżowych, zgodnych z normą IEC 61131-3, istotne jest zrozumienie, że sygnały sterujące muszą być odpowiednio zaprogramowane, aby uniknąć niepożądanych sytuacji. Przykładem mogą być układy sterowania w przemysłowych systemach automatyki, gdzie zrozumienie logiki operacyjnej pozwala na efektywne projektowanie interakcji między elementami systemu. Takie podejście minimalizuje ryzyko awarii i zwiększa efektywność operacyjną.

Pytanie 15

Przy obróbce metalu z użyciem pilników, jakie środki ochrony osobistej są wymagane?

A. kasku ochronnym i rękawicach elektroizolacyjnych

B. rękawicach skórzanych i fartuchu skórzanym

C. obuwiu z gumową podeszwą oraz fartuchu ochronnym

D. rękawicach i okularach ochronnych

Obrabianie metalu wymaga stosowania odpowiednich środków ochrony osobistej, a rękawice i okulary ochronne są kluczowe dla zapewnienia bezpieczeństwa podczas tego procesu. Rękawice chronią dłonie przed ostrymi krawędziami oraz szkodliwymi substancjami, które mogą wystąpić w wyniku obróbki. Okulary ochronne są niezbędne, aby zabezpieczyć oczy przed odłamkami metalu oraz pyłem, który może być generowany podczas obróbki. W praktyce, np. podczas używania pilników, niewłaściwe zabezpieczenie może prowadzić do poważnych urazów, dlatego stosowanie rękawic i okularów jest zgodne z normami BHP oraz zasadami dobrych praktyk przemysłowych. Dodatkowo, warto zwrócić uwagę na jakość stosowanych środków ochrony; rękawice powinny być wykonane z materiałów odpornych na przekłucia i ścieranie, a okulary muszą spełniać normy EN 166, które określają ich właściwości ochronne. Przestrzeganie tych zasad nie tylko minimalizuje ryzyko urazów, ale także przyczynia się do poprawy komfortu pracy.

Pytanie 16

W maszynach wirujących można zdiagnozować nieosiowe położenie wałów, niewyważenie mas wirujących lub ugięcie wałów

A. testerem izolacji

B. rejestratorem prądu

C. analizatorem drgań

D. tachometrem

Rejestrator prądu, tester izolacji oraz tachometr są narzędziami, które mają swoje specyficzne zastosowania, ale nie są odpowiednie do diagnostyki nieosiowego ustawienia wałów, niewyważenia mas czy ugięcia wałów w maszynach wirujących. Rejestrator prądu służy głównie do monitorowania obciążenia elektrycznego oraz jakości zasilania, nie dostarczając informacji na temat mechanicznych parametrów drgań, które są niezbędne do oceny stanu technicznego maszyn. Tester izolacji jest narzędziem, które bada izolację elektryczną urządzeń, co ma na celu zapobieganie awariom elektrycznym, ale nie ma zastosowania w kontekście analizy drgań czy mechaniki ruchu. Z kolei tachometr, który mierzy prędkość obrotową, również nie dostarcza informacji na temat stanu równowagi czy ugięcia wałów. Właściwe podejście do diagnostyki maszyn wirujących wymaga zatem zastosowania odpowiednich narzędzi, takich jak analizator drgań, który jest w stanie dostarczyć kompleksowych danych dotyczących mechanicznych stanów urządzeń. Używanie niewłaściwych narzędzi może prowadzić do błędnych wniosków oraz opóźnień w diagnostyce, co może skutkować poważnymi konsekwencjami finansowymi i operacyjnymi w przedsiębiorstwie. Właściwe zrozumienie roli każdego narzędzia w procesie diagnostycznym jest kluczowe dla zapewnienia efektywności i niezawodności maszyn.

Pytanie 17

Silnik bezszczotkowy (ang. BLDC Brushless Direct Current motor) jest zasilany napięciem

A. stałym

B. dwufazowym

C. trójfazowym

D. jednofazowym

Silnik bezszczotkowy (BLDC) zasilany jest napięciem stałym, co jest fundamentalną cechą jego konstrukcji. Ten typ silnika charakteryzuje się brakiem szczotek, co prowadzi do mniejszych strat energii i większej efektywności w porównaniu do tradycyjnych silników komutatorowych. W zastosowaniach przemysłowych, takich jak robotyka, drony czy napędy elektryczne w pojazdach, silniki BLDC zyskują na popularności dzięki swojej niezawodności i długowieczności. Przykładem zastosowania silników bezszczotkowych zasilanych napięciem stałym są napędy w elektrycznych hulajnogach, gdzie wymagane są wysoka wydajność oraz kontrola prędkości. W silnikach BLDC zastosowanie napięcia stałego pozwala na prostotę układów sterujących, które mogą być oparte na zaawansowanych systemach PWM (modulacja szerokości impulsu), co umożliwia precyzyjne dostosowanie momentu obrotowego i prędkości silnika. W praktyce, standardy takie jak IEC 60034 dotyczące maszyn elektrycznych podkreślają znaczenie efektywności energetycznej i niezawodności, które są kluczowe w projektowaniu systemów opartych na silnikach BLDC.

Pytanie 18

Którym z przedstawionych przyrządów pomiarowych można zmierzyć głębokość uskoku?

A. B.

B. D.

C. C.

D. A.

Mikrometr zewnętrzny, suwmiarka z noniuszem oraz suwmiarka z zegarem to przyrządy pomiarowe, które mają swoje specyficzne zastosowania, ale nie są przeznaczone do pomiaru głębokości uskoku. Mikrometr zewnętrzny, na przykład, służy do mierzenia małych odległości z wysoką dokładnością w zakresie cienkowarstwowym, co czyni go idealnym narzędziem w precyzyjnej mechanice i obróbce metali. Jego konstrukcja pozwala na pomiar grubości materiałów lub średnic zewnętrznych, nie nadaje się jednak do pomiaru głębokości w terenie. Suwmiarka z noniuszem oraz suwmiarka z zegarem również pełnią rolę pomiarową, ale ich zastosowanie ogranicza się do pomiarów liniowych na płaszczyznach. Użytkownicy często popełniają błąd, myląc rodzaje pomiarów, co prowadzi do niewłaściwego doboru narzędzi. W przypadku pomiaru głębokości uskoku, istotny jest nie tylko dobór odpowiedniego przyrządu, ale także technika pomiaru, która zapewnia dokładność i powtarzalność wyników. Zrozumienie specyfiki każdego z tych narzędzi i ich ograniczeń jest kluczowe dla efektywnego i dokładnego wykonywania pomiarów w praktyce inżynieryjnej.

Pytanie 19

Jaką wartość rezystancji powinien mieć rezystor Rl ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

A. 1 200,0 kΩ

B. 1,2 kΩ

C. 120,0 kΩ

D. 12,0 kΩ

Wybór odpowiedzi 120,0 kΩ, 12,0 kΩ lub 1 200,0 kΩ wskazuje na nieprawidłowe zrozumienie zasad działania obwodów elektrycznych oraz roli rezystorów w ograniczaniu prądu. Przede wszystkim, zbyt wysoka rezystancja spowoduje, że natężenie prądu przez diodę będzie zbyt małe, co skutkuje jej niewłaściwym działaniem. Na przykład, jeśli zastosujemy rezystor o wartości 120,0 kΩ, prąd przez diodę będzie znikomy, co nie pozwoli na jej prawidłowe zaświecenie, a w przypadku diody LED, może to prowadzić do braku świecenia całkowicie. Z drugiej strony, zbyt niska rezystancja, jak 1 200,0 kΩ, spowoduje zbyt duży prąd, co może doprowadzić do uszkodzenia diody. Takie błędne obliczenia mogą wynikać z braku znajomości prawa Ohma, które jest fundamentalne w elektrotechnice. Dlatego konieczne jest zrozumienie, że dobór odpowiedniej wartości rezystora jest kluczowy dla stabilności całego układu. Użytkownicy często popełniają błąd, nie uwzględniając napięcia zasilania oraz charakterystyki diody, co prowadzi do niepoprawnych oszacowań rezystancji. Zastosowanie praktycznych przykładów oraz przeprowadzenie kalkulacji w oparciu o rzeczywiste wartości napięcia i prądu, pomoże uniknąć tych powszechnych pułapek w projektowaniu obwodów elektronicznych.

Pytanie 20

Które urządzenie ma symbol graficzny taki jak na rysunku?

A. Sprężarka pneumatyczna.

B. Pompa hydrauliczna.

C. Silnik hydrauliczny.

D. Silnik pneumatyczny.

Zaznaczenie odpowiedzi, która nie dotyczy pompy hydraulicznej, pokazuje, że może masz problem z odróżnieniem urządzeń hydraulicznych i pneumatycznych. Silnik pneumatyczny oraz sprężarka pneumatyczna działają na zasadzie sprężania powietrza, ale różnią się konstrukcją i zastosowaniem. Silnik pneumatyczny zamienia energię sprężonego powietrza na ruch, a sprężarka zwiększa ciśnienie powietrza, co jest ważne dla różnych narzędzi pneumatycznych. Silnik hydrauliczny, który również był w pytaniu, zamienia energię cieczy hydraulicznej na ruch obrotowy, więc jest podobny do pompy, ale to nie to samo. Każde z tych urządzeń ma swoje symbole, które określają normy, na przykład ISO 1219. Zrozumienie tych symboli jest super ważne, bo pomaga w interpretowaniu schematów hydraulicznych i pneumatycznych. Typowe błędy, przez które można się pomylić, to mieszanie pojęć związanych z różnymi systemami oraz niewystarczająca znajomość ich działania. Dlatego warto się dobrze zapoznać z charakterystyką poszczególnych urządzeń, żeby łatwiej korzystać z symboli i wiedzieć, jak je zastosować w praktyce.

Pytanie 21

Wskaż rodzaj zaworu przedstawiony za pomocą symbolu graficznego.

A. Przełącznik obiegu.

B. Szybkiego spustu.

C. Podwójnego sygnału.

D. Dławiąco-zwrotny.

Wybór odpowiedzi związanych z innymi rodzajami zaworów, takimi jak dławiąco-zwrotny, podwójnego sygnału czy szybkiego spustu, może wynikać z pewnych nieporozumień dotyczących ich funkcji i zastosowania. Zawór dławiąco-zwrotny jest zaprojektowany do regulacji przepływu medium poprzez zmianę jego oporu, co nie jest charakterystyczne dla przełącznika obiegu. W przypadku zaworu podwójnego sygnału, jego funkcja polega na umożliwieniu równoczesnego sterowania dwoma różnymi obiegami, co nie odpowiada definicji przełącznika obiegu, który obsługuje tylko jeden sygnał w danym momencie. Zawór szybkiego spustu z kolei, jak nazwa sugeruje, służy do błyskawicznego odprowadzenia medium z układu, co również różni się od funkcji przełącznika, który nie ma na celu nagłego spustu, lecz logiczne sterowanie obiegiem. Dobrą praktyką w inżynierii hydraulicznej i pneumatycznej jest znajomość symboliki zaworów oraz ich zastosowania, co przyczynia się do precyzyjnego projektowania systemów i unikania pomyłek podczas ich eksploatacji. Wybór niewłaściwego zaworu może prowadzić do nieefektywnego działania systemu oraz zwiększenia kosztów operacyjnych.

Pytanie 22

Odczytaj wynik pomiaru wykonanego mikrometrem.

A. 4,30 mm

B. 5,30 mm

C. 4,80 mm

D. 5,80 mm

Poprawna odpowiedź to 4,80 mm, ponieważ w pomiarze mikrometrycznym kluczowe jest zrozumienie, jak odczytywać zarówno podziałkę główną, jak i noniusz. Na podziałce głównej widoczna jest liczba 4, co oznacza, że mamy 4 mm. Następnie, na podziałce noniusza, linia 40 pokrywa się z linią na podziałce głównej, co wskazuje na dodatkowe 0,80 mm. Sumując te dwie wartości (4 mm + 0,80 mm) otrzymujemy ostateczny wynik 4,80 mm. W praktyce, mikrometry są często wykorzystywane w precyzyjnych pomiarach w inżynierii i metrologii, a ich umiejętne odczytywanie jest kluczowe dla zapewnienia dokładności w produkcji części mechanicznych. Standardy takie jak ISO 2768 określają tolerancje w wymiarach, co podkreśla znaczenie prawidłowych pomiarów. Odpowiednie szkolenie w obsłudze mikrometrów oraz praktyka w ich używaniu pozwalają na eliminację błędów pomiarowych, co jest niezbędne w każdym układzie produkcyjnym.

Pytanie 23

Jakiego rodzaju środek ochrony indywidualnej powinien w szczególności wykorzystać pracownik podczas wymiany tranzystora CMOS?

A. Opaskę uziemiającą

B. Buty z izolującą podeszwą

C. Ochronne okulary

D. Fartuch ochronny z bawełny

Opaska uziemiająca to kluczowy element ochrony indywidualnej, szczególnie podczas pracy z wrażliwymi komponentami elektronicznymi, takimi jak tranzystory CMOS. Te elementy są szczególnie podatne na uszkodzenia spowodowane wyładowaniami elektrostatycznymi (ESD). Uziemienie pozwala na odprowadzenie ładunków elektrycznych, które mogłyby uszkodzić delikatne układy. W praktyce, noszenie opaski uziemiającej jest standardowym wymogiem w branży elektroniki, aby zapewnić, że operatorzy nie wprowadzą niepożądanych ładunków podczas manipulacji elementami. Przykładowo, w laboratoriach i zakładach produkcyjnych, gdzie pracuje się z urządzeniami wrażliwymi na ESD, stosowanie tych opasek jest obligatoryjne i często wymaga ich podłączenia do odpowiednich gniazd uziemiających. Warto również dodać, że zgodność z normami, takimi jak ANSI/ESD S20.20, podkreśla znaczenie stosowania środków ochrony ESD, w tym opasek uziemiających, w celu minimalizacji ryzyka uszkodzeń. Dzięki temu można znacznie zwiększyć niezawodność i żywotność urządzeń elektronicznych.

Pytanie 24

Pierścienie uszczelniające siłownika dwustronnego działania są oznaczone cyframi

A. 5 i 8

B. 1 i 9

C. 4 i 7

D. 2 i 3

Pierścienie uszczelniające oznaczone cyframi 5 i 8 są kluczowymi elementami siłownika dwustronnego działania, ponieważ odpowiadają za zapewnienie szczelności pomiędzy tłokiem a cylindrem. Właściwe uszczelnienie jest niezwykle istotne dla efektywności działania siłownika, ponieważ minimalizuje straty ciśnienia oraz zapobiega przedostawaniu się płynów do niezamierzonych obszarów. Na podstawie analizy schematu można stwierdzić, że pierścienie te są umieszczone w odpowiednich miejscach, gdzie tłok zmienia kierunek, co podkreśla ich znaczenie w utrzymaniu stabilności pracy siłownika. W kontekście praktycznym, poprawne uszczelnienie wpływa na wydajność systemu hydraulicznego, co jest zgodne z normami branżowymi dotyczącymi projektowania siłowników. Użycie odpowiednich materiałów uszczelniających, takich jak elastomery czy PTFE, również przyczynia się do długowieczności i niezawodności układu. Dlatego znajomość tych elementów oraz ich oznaczeń jest niezbędna dla każdego inżyniera zajmującego się hydrauliką.

Pytanie 25

Jakie z wymienionych elementów powinny być stosowane, aby uniknąć wycieków płynów?

A. Zawleczki

B. Uszczelki

C. Płytki

D. Podkładki

Uszczelki są kluczowym elementem w wielu zastosowaniach, które mają na celu zapobieganie wyciekaniu płynów. Działają one na zasadzie wypełnienia przestrzeni między dwoma lub więcej elementami, co eliminuje możliwość przedostawania się cieczy. W praktyce uszczelki są stosowane w połączeniach rur, zbiornikach, pompach oraz silnikach, gdzie ich rola jest nieoceniona. Na przykład, w silnikach spalinowych uszczelki głowicy są niezbędne, aby zapobiec wyciekowi oleju oraz płynu chłodzącego, co mogłoby prowadzić do poważnych uszkodzeń. W branży produkcyjnej i przemysłowej stosuje się różne materiały do produkcji uszczelek, takie jak guma, silikon, teflon czy materiały kompozytowe, które są dostosowane do specyficznych warunków pracy. Zgodność z normami ISO oraz innymi standardami branżowymi zapewnia, że uszczelki spełniają wymagania dotyczące szczelności i odporności na różne czynniki chemiczne i termiczne. Zastosowanie uszczelek zgodnie z najlepszymi praktykami znacząco wpływa na trwałość i efektywność systemów, w których są stosowane.

Pytanie 26

Jaką średnicę powinien mieć otwór, aby pomieścić nit o średnicy 2 mm?

A. 2,3 mm

B. 2,0 mm

C. 1,9 mm

D. 2,1 mm

Wybór średnicy 2,0 mm sugeruje, że otwór powinien być identyczny z średnicą nitu, co jest niewłaściwe w kontekście praktycznego montażu. Taki otwór może być zbyt ciasny, co prowadzi do problemów przy wprowadzaniu nitu. W przypadku nitu o średnicy 2 mm, otwór musi być większy, aby zapewnić odpowiedni luz, który jest niezbędny do komfortowego montażu. Ponadto, wybór 1,9 mm również jest błędny, ponieważ zmniejsza luz, co znów może prowadzić do trudności w wprowadzeniu nitu oraz zwiększa ryzyko uszkodzenia materiału. Z kolei 2,3 mm, czyli zbyt duży otwór, może skutkować niewłaściwym osadzeniem nitu, co z kolei wpływa na trwałość i funkcjonalność połączenia. Wszelkie nieprawidłowe podejścia w kontekście średnicy otworu mogą prowadzić do niskiej jakości połączeń, co w konsekwencji zagraża integralności konstrukcji. W inżynierii montażowej stosuje się standardowe tolerancje, które pomagają w określeniu odpowiednich wymiarów otworów. Niezrozumienie tych zasad może prowadzić do nieodwracalnych błędów w produkcie końcowym czy w zakresie bezpieczeństwa. Dlatego tak istotne jest, aby przy projektowaniu połączeń zwracać uwagę na standardy dotyczące luzu, co jest kluczowe w każdym procesie technologii montażu.

Pytanie 27

Na podstawie danych katalogowych przetwornika różnicy ciśnień dobierz napięcie zasilania dla prądowego sygnału wyjściowego.

Zasilanie [VDC]	15÷30 (sygn. wyj. 0÷10 V) 10÷30 (sygn. wyj. 0÷5 V) 5÷12 (sygn. wyj. 0÷3 V) 10÷36 (sygn. wyj. 4÷20 mA)
Sygnały wyjściowe	4÷20 mA 0÷10 V, 0÷5 V, 1÷5 V 0÷3 V (low-power) Możliwe jest również wykonanie przetworników z dowolnym napięciowym sygnałem wyjściowym, mniejszym od 0÷10 V (np. 0÷4 V, 2÷8 V itp.)

A. 5÷12 VDC

B. 10÷30 VDC

C. 15÷30 VDC

D. 10÷36 VDC

Wybór napięcia zasilania 10÷36 VDC dla przetwornika różnicy ciśnień jest zgodny z jego wymaganiami technicznymi. Przetworniki ciśnienia z prądowym sygnałem wyjściowym 4-20 mA wymagają odpowiedniego zasilania, aby zapewnić poprawne funkcjonowanie i dokładność odczytów. Wartość napięcia zasilania powinna być zgodna z danymi katalogowymi, które wskazują, że zasilanie w zakresie 10÷36 VDC jest optymalne. Przykładem zastosowania takich przetworników są systemy automatyki przemysłowej, w których monitoruje się ciśnienie w procesach technologicznych. W takich przypadkach, nieodpowiednie napięcie zasilania mogłoby prowadzić do zniekształceń sygnałów wyjściowych, co z kolei wpływa na dokładność monitorowania i kontrolowania procesów. Ponadto, zgodnie z normami branżowymi, dostosowanie zasilania do wymagań urządzenia jest kluczowym aspektem zapewnienia niezawodności i trwałości systemów pomiarowych.

Pytanie 28

Na którym rysunku przedstawiono symbol zaworu trójdrogowego dwupołożeniowego 3/2 normalnie otwartego.

A. B.

B. D.

C. A.

D. C.

Zawór trójdrogowy dwupołożeniowy 3/2 normalnie otwarty jest kluczowym elementem w automatyce pneumatycznej i hydraulicznej. W odróżnieniu od zaworów normalnie zamkniętych, zawór ten umożliwia przepływ medium w stanie spoczynku, co jest istotne w wielu aplikacjach. Na rysunku D przedstawiono schemat, który jednoznacznie ukazuje, że w pozycji spoczynkowej medium może swobodnie przepływać z portu 1 do portu 2. W praktyce, stosowanie zaworów normalnie otwartych jest powszechne w systemach, gdzie zachowanie funkcjonalności w przypadku braku zasilania jest kluczowe, na przykład w układach awaryjnych. Warto również zauważyć, że dobór odpowiednich zaworów powinien być zgodny z normami EN ISO 4414, które regulują zasady bezpieczeństwa w instalacjach pneumatycznych. Dodatkowo, w kontekście projektowania układów sterowania, zrozumienie działania zaworów trójdrogowych 3/2 NO jest niezbędne dla efektywnego tworzenia schematów elektrycznych oraz pneumatycznych, co zwiększa niezawodność i bezpieczeństwo systemów automatyki.

Pytanie 29

Który przyrząd pomiarowy przedstawiono na rysunku?

A. Kamerę termowizyjną.

B. Detektor wycieków.

C. Dalmierz laserowy.

D. Multimetr uniwersalny.

Kamera termowizyjna, jaką przedstawiono na rysunku, jest zaawansowanym narzędziem wykorzystywanym w wielu branżach, w tym w budownictwie, energetyce oraz w inspekcjach przemysłowych. Kluczowym elementem tego urządzenia jest jego zdolność do detekcji promieniowania podczerwonego, co pozwala na wykrywanie różnic temperatur w obiektach i ich otoczeniu. Dzięki temu, kamery termowizyjne są nieocenione w diagnostyce problemów związanych z izolacją budynków, identyfikacją uszkodzeń w instalacjach elektrycznych, a także w monitorowaniu stanu urządzeń przemysłowych. Dobrą praktyką jest regularne wykorzystanie kamer termograficznych w procesach audytów energetycznych, co przyczynia się do podnoszenia efektywności energetycznej oraz do zapewnienia bezpieczeństwa. Przykładowo, inspektorzy mogą używać tych urządzeń do identyfikacji miejsc, gdzie występują straty ciepła, co pozwala na optymalizację kosztów ogrzewania. Warto również zaznaczyć, że standardy branżowe, takie jak ISO 18434, podkreślają znaczenie stosowania technologii termograficznej w diagnostyce i monitorowaniu stanu technicznego urządzeń.

Pytanie 30

Na rysunku przedstawiono fragment urządzenia z zamontowaną smarowniczką (kalamitką). Które z przedstawionych na rysunkach narzędzi należy zastosować do jego smarowania?

A. C.

B. B.

C. A.

D. D.

Odpowiedź A jest prawidłowa, ponieważ wskazuje na ręczną smarownicę, która jest idealnym narzędziem do smarowania smarowniczek (kalamitek). Smarownica ta pozwala na precyzyjne dozowanie smaru, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń, gdzie smarowanie jest niezbędne do zmniejszenia tarcia i zużycia elementów mechanicznych. Ręczne smarownice są zgodne z najlepszymi praktykami w zakresie utrzymania ruchu, ponieważ umożliwiają użytkownikowi kontrolowanie ilości aplikowanego smaru, co zapobiega jego nadmiarowi i zanieczyszczeniu. W zastosowaniach przemysłowych, gdzie smarowniczki są umieszczane w trudno dostępnych miejscach, smarownice ręczne są często jedynym rozwiązaniem umożliwiającym efektywne smarowanie. Prawidłowe smarowanie przyczynia się do wydłużenia żywotności maszyn oraz zmniejszenia ryzyka awarii, co jest kluczowe dla zapewnienia ciągłości produkcji.

Pytanie 31

Wartość napięcia wskazana przez woltomierz wynosi

A. 40 V

B. 4 V

C. 8 V

D. 17 V

Wybierając inną wartość napięcia, można napotkać kilka typowych błędów myślowych, które prowadzą do nieprawidłowych wniosków. Przykład 4 V może wydawać się atrakcyjny w kontekście niskich napięć, jednak nie ma żadnego uzasadnienia w kontekście wizualnego odczytu woltomierza. Wartość 40 V jest znacznie wyższa niż wskazanie urządzenia, co może sugerować brak zrozumienia skali pomiarowej. Wartości napięcia często są mylone z innymi wielkościami elektrycznymi, co prowadzi do nieporozumień. Wybierając 17 V, można zauważyć podobny błąd w ocenie, bowiem wskazanie woltomierza znacznie odbiega od tej wartości. Takie pomyłki mogą wynikać z nieznajomości zasad odczytu oraz braku ostrożności w interpretacji wskazań. Kluczowe jest rozumienie, że woltomierze są narzędziami, które wymagają precyzyjnego stosowania oraz umiejętności interpretacji wyników w kontekście zastosowanego sprzętu. Wiedza na temat właściwego użytkowania instrumentów pomiarowych jest niezbędna do uzyskania wiarygodnych wyników. Dlatego warto kształcić się w zakresie podstawowych zasad pomiarowych oraz ich zastosowania w praktyce.

Pytanie 32

Która z wymienionych metod nie jest wykorzystywana do trwałego łączenia elementów z tworzyw sztucznych?

A. Klejenie

B. Zgrzewanie

C. Zaginanie

D. Spawanie

Zgrzewanie, spawanie i zaginanie to techniki, które są powszechnie stosowane do trwałego łączenia elementów wykonanych z tworzyw sztucznych, co może prowadzić do nieporozumień związanych z ich zastosowaniem. Zgrzewanie polega na podgrzewaniu miejsc styku dwóch elementów do momentu ich stopienia, a następnie ich łączeniu. Proces ten tworzy jednorodną strukturę materiału, co sprawia, że połączenie jest trwałe i wytrzymałe na obciążenia. W przypadku spawania, szczególnie w kontekście tworzyw sztucznych, można używać różnych metod, takich jak spawanie gorącym powietrzem czy spawanie w kąpieli cieczy. Oba te procesy również skutkują trwałym połączeniem, które jest często porównywalne z właściwościami mechanicznymi materiału bazowego. Zaginanie natomiast polega na deformacji materiału pod wpływem siły, co w przypadku tworzyw może prowadzić do trwałego kształtowania, ale nie do połączenia dwóch elementów w sensie ich zespolenia. Wiele osób może mylić te techniki, myśląc, że każda z nich może być użyta w każdej sytuacji, co prowadzi do błędnych wniosków. Kluczowe jest zrozumienie, że trwałe połączenia wymagają zastosowania odpowiednich metod, które działają w oparciu o fizykę i mechanikę materiałów, a nie tylko na zasadzie chemii powierzchni. Brak znajomości różnic między tymi technikami może prowadzić do nieodpowiednich wyborów w projektach inżynieryjnych, co z kolei może skutkować osłabieniem konstrukcji i problemami w eksploatacji.

Pytanie 33

Jak należy przeprowadzić połączenie wciskowe skurczowe piasty z wałkiem?

A. Obniżyć temperaturę wałka, a następnie wyrównać temperaturę obu elementów po połączeniu

B. Zastosować siłę, aby nasunąć jeden element na drugi w temperaturze otoczenia

C. Obniżyć temperaturę obu elementów i połączyć je, stosując siłę

D. Podnieść temperaturę obu elementów, a następnie połączyć je z użyciem siły

Wykonanie połączenia wciskowego skurczowego polega na manipulacji temperaturą elementów, co jest kluczowe dla uzyskania odpowiednich właściwości mechanicznych. W metodzie obniżania temperatury wałka, jego średnica zmniejsza się, co umożliwia łatwe nasunięcie piasty na wałek. Po połączeniu, oba elementy powinny być podgrzane do temperatury roboczej, co prowadzi do ich rozszerzenia i zapewnia solidne, trwałe połączenie. Tego rodzaju połączenia są często stosowane w przemyśle motoryzacyjnym, maszynowym, a także w aplikacjach, gdzie wymagane są wysokie obciążenia i trwałość. Najlepsze praktyki w tym zakresie podkreślają znaczenie zachowania odpowiednich tolerancji oraz monitorowania procesów termicznych, co zapobiega odkształceniom i uszkodzeniom materiałów. Zastosowanie tej metody gwarantuje nie tylko solidność połączenia, ale również jego wysoką odporność na wibracje i zmiany temperatury, co jest niezbędne w dynamicznych warunkach pracy.

Pytanie 34

Jaką czynność zrealizuje polecenie COMPILE w kontekście programowania systemów mechatronicznych?

A. Przesłanie programu do kontrolera

B. Przetłumaczenie programu na kod binarny

C. Pobranie programu z kontrolera

D. Konwersja kodu binarnego na format dziesiętny

Polecenie COMPILE w środowisku do programowania urządzeń mechatronicznych polega na przetłumaczeniu programu na kod binarny, co jest kluczowym krokiem w procesie tworzenia aplikacji dla tych systemów. Tłumaczenie to jest niezbędne, ponieważ mikroprocesory i kontrolery w urządzeniach mechatronicznych operują na poziomie niskiego poziomu, gdzie jedynym zrozumiałym przez nie formacie jest kod binarny. Przykładem zastosowania tej procedury może być programowanie sterowników PLC, gdzie po napisaniu kodu w języku wysokiego poziomu, takim jak ladder diagram czy tekst strukturalny, następuje jego kompilacja do formatu binarnego, który jest następnie interpretowany przez sprzęt. Standardy takie jak IEC 61131-3 definiują różne języki programowania PLC, ale wszystkie wymagają etapu kompilacji. Poprawne przetłumaczenie programu gwarantuje, że algorytmy i logika działania będą realizowane zgodnie z założeniami projektowymi, co jest kluczowe dla funkcjonalności urządzeń mechatronicznych.

Pytanie 35

Do jakiego rodzaju pracy przystosowany jest silnik indukcyjny, którego tabliczkę znamionową przedstawiono na rysunku?

A. Dorywczej.

B. Okresowej przerywanej z rozruchem.

C. Okresowej przerywanej.

D. Ciągłej.

Silnik indukcyjny oznaczony jako 'Praca S1' na tabliczce znamionowej jest przystosowany do pracy ciągłej, co oznacza, że może on funkcjonować przez dłuższy czas w stałych warunkach. Praca ciągła jest standardem w wielu zastosowaniach przemysłowych, gdzie silniki są wykorzystywane w maszynach produkcyjnych, wentylatorach, pompach oraz innym sprzęcie, który wymaga nieprzerwanego działania. Zastosowanie takiego silnika w sytuacjach, gdzie obciążenie jest stabilne, pozwala na efektywne wykorzystanie energii oraz minimalizację zużycia energii elektrycznej. W praktyce, silniki klasy S1 są projektowane z myślą o optymalizacji wydajności i trwałości, a ich wskaźniki, takie jak moment obrotowy i moc, są dostosowane do specyficznych potrzeb aplikacji. Dodatkowo, takie silniki muszą spełniać normy dotyczące wydajności energetycznej, co ma kluczowe znaczenie w kontekście zrównoważonego rozwoju i minimalizacji wpływu na środowisko.

Pytanie 36

Jakie czynności trzeba wykonać, aby zamocować koło pasowe na wale przy użyciu pasowania?

A. Podgrzać koło pasowe oraz wał

B. Obniżyć temperaturę koła pasowego i wału

C. Podgrzać koło pasowe i schłodzić wał

D. Podgrzać wał i schłodzić koło pasowe

Wybór nieprawidłowych metod zamocowania koła pasowego na wale jest często wynikiem nieprawidłowego zrozumienia procesów fizycznych zachodzących podczas montażu. Schładzanie koła pasowego, jak sugeruje jedna z odpowiedzi, byłoby szkodliwe, ponieważ doprowadziłoby do zmniejszenia jego średnicy, co znacznie utrudniłoby, a wręcz uniemożliwiło, jego montaż na wałku. W przypadku rozgrzewania wału i schładzania koła pasowego, również nie osiągnęlibyśmy pożądanego efektu, ponieważ schłodzenie koła spowodowałoby, że jego średnica zmniejszyłaby się, co również prowadziłoby do trudności z montażem. Ponadto, pomysły na rozgrzanie obu elementów mogą wydawać się logiczne, jednak nie uwzględniają one zasady, że oba elementy muszą mieć różne temperatury, aby mogły ze sobą współdziałać. Metody te są sprzeczne z podstawowymi zasadami inżynierii mechanicznej oraz praktykami montażowymi, które zalecają różnicowanie temperatur w celu ułatwienia montażu. Efektywność procesów montażowych opiera się na zrozumieniu zachowań materiałów i ich reakcji na zmiany temperatury, co jest kluczowe dla zapewnienia prawidłowego funkcjonowania maszyn. Dlatego tak ważne jest przestrzeganie sprawdzonych procedur, które gwarantują nie tylko wygodę montażu, ale również długotrwałe i niezawodne działanie urządzeń.

Pytanie 37

Do sposobów oceny stanu łożysk tocznych nie wlicza się pomiaru

A. prędkości

B. szumów

C. drgań

D. temperatury

Wszystkie wymienione metody, takie jak pomiar drgań, szumów i temperatury, są uznawane za kluczowe w ocenie stanu łożysk tocznych, co może prowadzić do mylnego przekonania o znaczeniu pomiaru prędkości. Pomiar drgań jest jedną z najczęściej stosowanych technik w diagnostyce stanu maszyn, pozwalającą na szybkie wykrycie anomalii, które mogą prowadzić do awarii. Drgania generowane przez łożyska mogą być analizowane w różnych zakresach częstotliwości, co umożliwia identyfikację konkretnego problemu, jak na przykład uszkodzenia bieżni. Pomiar szumów, choć mniej powszechny, także może dostarczać cennych informacji o stanie łożysk, pomagając w identyfikacji problemów związanych z zużyciem lub zanieczyszczeniami. Z kolei pomiar temperatury jest kluczowy dla zachowania optymalnych warunków pracy łożysk, gdyż przekroczenie normy temperatury może wskazywać na problemy z wentylacją lub niedostateczne smarowanie. Dlatego ważne jest, aby mieć na uwadze, że wszelkie pomiary związane z ocena łożysk powinny być prowadzone zgodnie z najlepszymi praktykami i standardami branżowymi, aby zapewnić ich niezawodność i długowieczność. Wnioskując, pomiar prędkości nie wnosi istotnych informacji do analizy stanu łożysk, co czyni go mniej użytecznym w tym kontekście.

Pytanie 38

Silnik indukcyjny zasilany z przemiennika częstotliwości o ustawieniach przedstawionych na rysunku, będzie pracował z prędkością obrotową

A. 1500 obr./min

B. 4,8 obr./min

C. 50 obr./min

D. 400 obr./min

Odpowiedź 1500 obr./min jest poprawna, ponieważ silnik indukcyjny zasilany z przemiennika częstotliwości pracuje z prędkością obrotową zgodną z wartością wskazaną na wyświetlaczu. Zgodnie z zasadami działania silników indukcyjnych, prędkość obrotowa jest ściśle związana z częstotliwością zasilania oraz liczbą biegunów w silniku. W przypadku standardowych silników indukcyjnych zasilanych z sieci 50 Hz, wartość prędkości obrotowej oblicza się przy użyciu wzoru: n = (120 * f) / p, gdzie n to prędkość obrotowa, f to częstotliwość zasilania, a p to liczba par biegunów. Dla silników z 2 parami biegunów (p=2) zasilanych częstotliwością 50 Hz, prędkość obrotowa wynosi 1500 obr./min. Przemienniki częstotliwości umożliwiają precyzyjne sterowanie prędkością silnika, co jest niezwykle istotne w aplikacjach przemysłowych, takich jak napędy wentylatorów, pomp czy transportu materiałów, gdzie kontrola prędkości wpływa na efektywność i oszczędność energii. Zastosowanie odpowiednich ustawień w przemienniku zapewnia optymalne działanie urządzeń, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki i sterowania.

Pytanie 39

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż który element należy zamontować w miejscu oznaczonym C3.

A. A.

B. D.

C. C.

D. B.

Wybór innej opcji niż B wynika z nieporozumienia dotyczącego funkcji i zastosowania kondensatorów w obwodach elektronicznych. Element A, C lub D mogą nie być kondensatorami, co oznacza, że ich zastosowanie w miejscu C3 byłoby błędne. Często mylnie zakłada się, że różne komponenty mogą być stosowane zamiennie, jednak każdy z nich ma ściśle określone parametry. Na przykład, jeśli element A to rezystor, jego funkcja jako elementu ograniczającego prąd jest zupełnie inna niż kondensatora, który gromadzi ładunek elektryczny. Rezystor w miejscu kondensatora nie tylko nie spełniłby swojej roli, ale także mógłby wprowadzić nieprawidłowe napięcia, co prowadziłoby do niestabilności całego obwodu. Ponadto, elementy C i D mogą być diodami lub tranzystorami, które również nie są odpowiednie dla tego konkretnego zastosowania. Właściwe zrozumienie specyfikacji i funkcji komponentów jest kluczowe w inżynierii elektronicznej, a nieprawidłowy wybór może skutkować awarią urządzenia lub jego niewłaściwym działaniem. W projektach elektronicznych ważne jest, aby nie tylko znać konkretne elementy i ich parametry, ale również umieć je odpowiednio zastosować w danym kontekście, co jest zgodne z najlepszymi praktykami branżowymi.

Pytanie 40

Określ liczbę wejść i wyjść binarnych przedstawionego na rysunku sterownika PLC zastosowanego w urządzeniu mechatronicznym.

A. 5 wejść i 4 wyjścia.

B. 6 wejść i 4 wyjścia.

C. 5 wejść i 3 wyjścia.

D. 6 wejść i 3 wyjścia.

Poprawna odpowiedź to 6 wejść i 4 wyjścia, co zostało potwierdzone przez analizę zdjęcia sterownika PLC. W kontekście zastosowań przemysłowych, liczba wejść i wyjść binarnych ma kluczowe znaczenie dla efektywności i elastyczności systemu automatyki. W przypadku tego konkretnego sterownika, 6 wejść pozwala na podłączenie różnorodnych czujników, takich jak czujniki temperatury, ciśnienia czy detektory obecności, co zwiększa możliwości zbierania danych o stanie systemu. Z kolei 4 wyjścia mogą być używane do sterowania elementami wykonawczymi, takimi jak siłowniki, zawory czy przełączniki. W praktyce oznacza to, że taki sterownik może obsługiwać bardziej złożone procesy, co jest zgodne z najlepszymi praktykami w inżynierii systemów mechatronicznych. Warto również zauważyć, że zgodnie z normami IEC 61131-3 dotyczącymi programowania PLC, dostosowanie liczby wejść i wyjść do specyfikacji projektu jest kluczowym elementem w procesie projektowania systemów automatyki.
