Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 17 grudnia 2025 13:18
Data zakończenia: 17 grudnia 2025 13:46

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przepisy dotyczące usuwania używanych urządzeń elektronicznych nakładają obowiązek

A. wrzucić je do kosza na śmieci

B. wyrzucić je do pojemnika na śmieci po wcześniejszym stłuczeniu szyjki kineskopu

C. pozostawić je obok kontenera na śmieci

D. przekazać je firmie zajmującej się odbiorem odpadów po wcześniejszym uzgodnieniu

Odpowiedź "przekazać je firmie wywożącej śmieci po uprzednim uzgodnieniu" jest prawidłowa, ponieważ zgodnie z przepisami dotyczącymi gospodarki odpadami, w tym szczególnie dotyczy to urządzeń elektronicznych, istnieją ściśle określone procedury ich utylizacji. Utylizacja tego typu odpadów wymaga, aby były one przekazywane do wyspecjalizowanych firm, które mają odpowiednie zezwolenia i zasoby do ich bezpiecznego przetwarzania. Tego rodzaju przedsiębiorstwa posiadają technologie pozwalające na recykling części elektronicznych oraz odpowiednie metody unieszkodliwiania niebezpiecznych substancji, takich jak rtęć czy ołów, które mogą występować w niektórych urządzeniach. Przykładowo, wiele z tych firm oferuje usługi odbioru z miejsca zamieszkania, co ułatwia użytkownikom przestrzeganie przepisów. Przekazanie urządzeń wykwalifikowanym specjalistom nie tylko zapewnia zgodność z prawem, ale również chroni środowisko i zdrowie ludzi, zmniejszając ryzyko zanieczyszczenia.

Pytanie 2

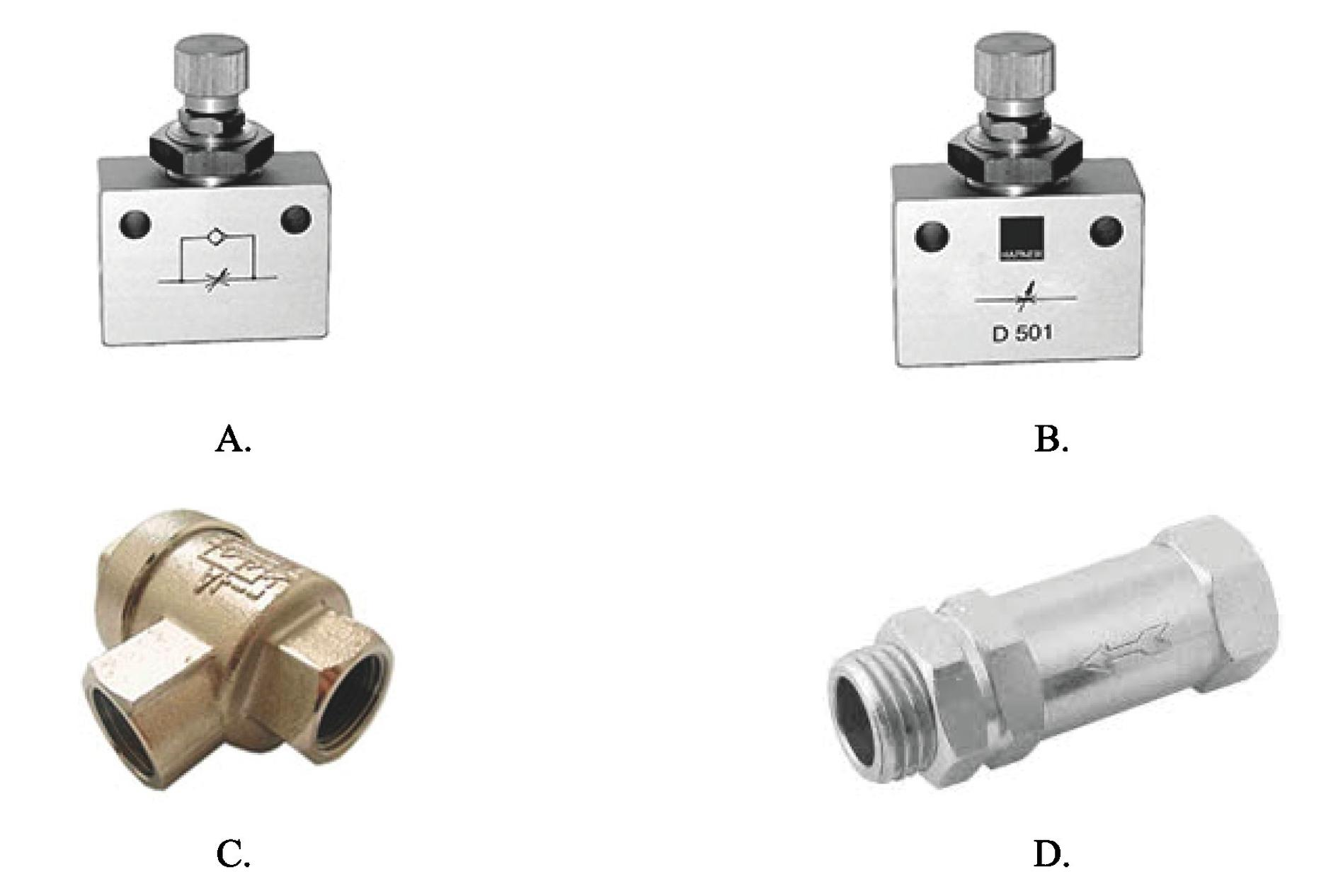

Który zawór należy zastosować w układzie pneumatycznym, aby zabezpieczyć obciążony podnośnik przed opadaniem spowodowanym chwilowym spadkiem ciśnienia zasilania?

A. C.

B. A.

C. B.

D. D.

Wybierając inne zawory niż zawór zwrotny z blokadą, można napotkać szereg problemów, które mogą zagrażać bezpieczeństwu i funkcjonowaniu układu pneumatycznego. Wiele osób myli różne typy zaworów, co prowadzi do nieprawidłowych wniosków. Na przykład, zawory regulacyjne, które mogą być stosowane w układach do kontrolowania przepływu, nie zapewniają blokady w przypadku spadku ciśnienia. W sytuacji zagrożenia, takiego jak chwilowy spadek ciśnienia, zawór regulacyjny może pozwolić na opadanie podnośnika, co jest niebezpieczne. Ponadto, zawory odcinające, które mają na celu zatrzymanie przepływu medium, nie są w stanie zablokować ruchu obciążonego podnośnika, gdyż nie reagują na zmiany ciśnienia w sposób odpowiedni do sytuacji awaryjnej. W praktyce, stosowanie zaworów niewłaściwego typu, takich jak te o funkcji tylko odcinającej, może doprowadzić do sytuacji, w której podnośnik opada niekontrolowanie, co stwarza poważne ryzyko wypadków. Dobre praktyki inżynieryjne zalecają stosowanie zaworów zwrotnych z blokadą w zastosowaniach wymagających zabezpieczeń, ponieważ tylko one są w stanie skutecznie zrealizować wymagane funkcje bezpieczeństwa w układach pneumatycznych.

Pytanie 3

Po przeprowadzeniu napraw w szafie sterowniczej numerycznej obrabiarki, pracownik doznał porażenia prądem. Jest nieprzytomny, lecz oddycha. W pierwszej kolejności, po odłączeniu go od źródła prądu, powinno się wykonać następujące kroki:

A. wezwać pomoc medyczną, położyć poszkodowanego na plecach i rozpocząć sztuczne oddychanie

B. ustawić poszkodowanego w stabilnej pozycji bocznej i wezwać pomoc medyczną

C. ułożyć poszkodowanego na noszach w wygodnej pozycji i przetransportować go do lekarza w celu oceny stanu zdrowia

D. ustawić poszkodowanego na boku, zapewnić mu świeże powietrze i rozpocząć sztuczne oddychanie

Wybór odpowiedzi, w której porażony zostaje położony na wznak oraz rozpoczyna się sztuczne oddychanie, jest niewłaściwy z kilku powodów. Przede wszystkim, osoba nieprzytomna, ale oddychająca, nie powinna być układana na plecach, ponieważ może to prowadzić do zablokowania dróg oddechowych i ryzyka aspiracji. W praktyce, każda osoba udzielająca pierwszej pomocy powinna znać zasadę, że pozycja na plecach jest zarezerwowana dla osób przytomnych, u których występują problemy z oddychaniem, ale które wymagają sztucznego oddychania. Ponadto, niezbędne jest wezwanie pomocy lekarskiej zanim rozpoczniemy jakiekolwiek działania, ponieważ profesjonalna pomoc jest kluczowa w przypadku urazów elektrycznych. W sytuacji porażenia prądem, czas reakcji jest kluczowy, a niewłaściwe ułożenie poszkodowanego może pogorszyć jego stan. W odpowiedziach, które sugerują transport na noszach lub zapewnienie dopływu powietrza bez wezwania pomocy, brakuje istotnych działań, które powinny być podjęte w pierwszej kolejności. Właściwe postępowanie zgodne z wytycznymi zawartymi w standardach BHP oraz pierwszej pomocy jest kluczowe dla zapewnienia bezpieczeństwa i zdrowia w miejscu pracy. Dlatego tak ważne jest, aby osoby z odpowiednim przeszkoleniem potrafiły odpowiednio ocenić sytuację i podjąć właściwe kroki w przypadku porażenia prądem.

Pytanie 4

Pracownik obsługujący urządzenia pneumatyczne generujące wibracje powinien mieć na sobie

A. kask ochronny

B. fartuch ochronny

C. okulary ochronne

D. buty na gumowej podeszwie

Buty na gumowej podeszwie stanowią kluczowy element ochrony w środowisku pracy z urządzeniami pneumatycznymi, które mogą generować drgania. Te drgania mogą przenikać przez podłogę, co w dłuższym czasie może prowadzić do uszkodzenia stóp oraz stawów pracownika. Obuwie o gumowej podeszwie zapewnia lepszą przyczepność i amortyzację, co jest istotne w pracy z maszynami wytwarzającymi drgania. Przykładem zastosowania takiego obuwia może być praca w magazynach, gdzie używa się wózków widłowych – gumowe podeszwy pomagają w stabilności oraz redukują ryzyko poślizgnięcia. Zgodnie z normą PN-EN ISO 20345, obuwie robocze powinno być dostosowane do specyficznych warunków pracy, a wybór odpowiedniego obuwia może znacząco wpłynąć na bezpieczeństwo oraz komfort pracy. Dlatego istotne jest, aby pracownicy byli świadomi znaczenia odpowiedniego obuwia.

Pytanie 5

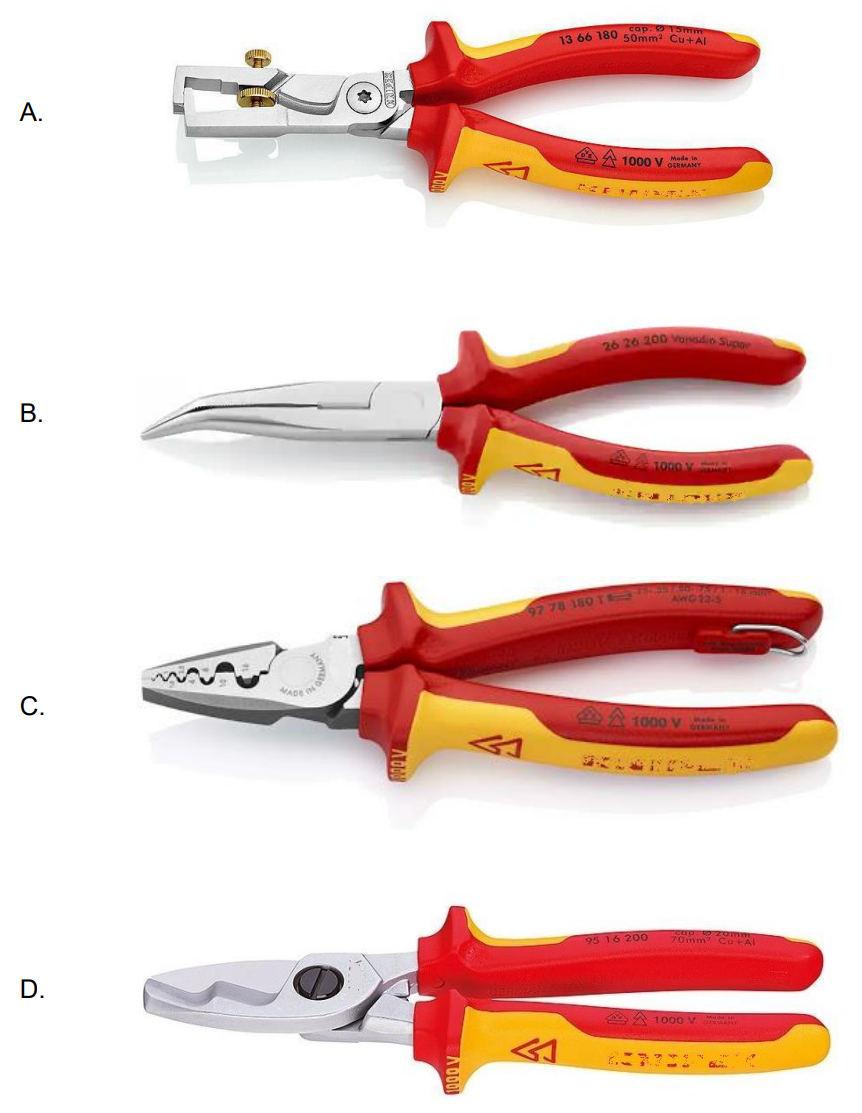

Do zagniatania tulejek kablowych należy użyć narzędzia przedstawionego na rysunku

A. B.

B. D.

C. C.

D. A.

Narzędzie oznaczone literą C to szczypce do zagniatania końcówek kablowych, znane również jako zaciskarka. Używanie tego typu narzędzi jest kluczowe w pracach elektrycznych, gdzie niezbędne jest zapewnienie trwałego i bezpiecznego połączenia elektrycznego. Zaciskarki pozwalają na precyzyjne zagniatanie tulejek kablowych, co minimalizuje ryzyko awarii czy zwarcia. W praktyce, zagniatanie tulejek kablowych wykonuje się w celu zapewnienia solidnego połączenia między przewodami a złączkami, co jest niezwykle ważne w instalacjach elektrycznych. Wysoka jakość narzędzia oraz odpowiednia technika użycia są zgodne z najlepszymi praktykami w branży elektrotechnicznej, które zalecają stosowanie narzędzi zaprojektowanych specjalnie do danego celu. Warto również pamiętać o regularnej kontroli stanu technicznego narzędzi, co wpływa na bezpieczeństwo i trwałość wykonywanych połączeń.

Pytanie 6

Podczas dokręcania jednakowymi śrubami głowicy przedstawionej na rysunku należy zachować następującą kolejność:

A. 5-4-1-2-3-6

B. 1-6-4-3-2-5

C. 2-5-4-1-3-6

D. 6-3-5-2-4-1

Wybór błędnych kolejności dokręcania śrub głowicy może prowadzić do poważnych problemów strukturalnych i funkcjonalnych. Podczas gdy niektóre z zaproponowanych sekwencji mogą wydawać się logiczne, to jednak nie uwzględniają one kluczowego aspektu, jakim jest równomierne rozłożenie nacisku. Przykładowo, kolejności takie jak 5-4-1-2-3-6 czy 6-3-5-2-4-1 mogą spowodować, że pewne obszary uszczelki będą narażone na nadmierny nacisk, podczas gdy inne pozostaną niedostatecznie ściśnięte. To prowadzi do nierównomiernego rozkładu sił, co z kolei może skutkować pojawieniem się nieszczelności, uszkodzeniem uszczelki głowicy, a nawet pęknięciem samej głowicy, co wiąże się z kosztownymi naprawami. Podobne błędy myślowe mogą wynikać z ignorowania faktu, że śruby dokręca się nie tylko w celu ich zabezpieczenia, ale także z myślą o równomiernym rozkładzie sił. Właściwa sekwencja dokręcania, jak 1-6-4-3-2-5, opiera się na sprawdzonych technikach, które są zgodne ze standardami inżynieryjnymi w branży motoryzacyjnej, mając na celu zapewnienie trwałości i funkcjonalności złożonych komponentów silnika.

Pytanie 7

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?

A. 800 A

B. 30 mA

C. 63 A

D. 400 V

Odpowiedź 63 A jest poprawna, ponieważ na zdjęciu wyłącznika różnicowoprądowego znajduje się oznaczenie "63 A IΔn 30mA". Oznaczenie to wskazuje, że natężenie prądu znamionowego toru głównego wynosi 63 A, co jest istotne dla prawidłowego doboru wyłączników w instalacjach elektrycznych. Wyłączniki różnicowoprądowe są kluczowe w ochronie przed porażeniem prądem elektrycznym oraz w zapobieganiu pożarom spowodowanym zwarciami. Stosując wyłącznik o odpowiednich parametrach znamionowych, zapewniamy bezpieczeństwo użytkowników oraz zgodność z normami i przepisami, takimi jak PN-EN 61008. W kontekście praktycznym, wyłączniki o natężeniu 63 A są często stosowane w dużych instalacjach przemysłowych oraz w budynkach mieszkalnych z większym zapotrzebowaniem na energię elektryczną. Zastosowanie wyłącznika o niewłaściwych parametrach może prowadzić do awarii systemu ochrony, co podnosi ryzyko wystąpienia awarii elektrycznej.

Pytanie 8

W obwodzie zasilania silnika element oznaczony symbolem Ql

A. poprawia współczynnik cos φ.

B. odpowiada za załączanie i wyłączania silnika.

C. zabezpiecza obwód przed skutkami zwarć i przeciążeń.

D. ogranicza natężenie prądu rozruchu silnika.

Wybór odpowiedzi dotyczącej załączania i wyłączania silnika jest niepoprawny ze względu na podstawowe nieporozumienie dotyczące funkcji symbolu Q1 w schemacie elektrycznym. W rzeczywistości, element Q1 nie jest urządzeniem, które odpowiada za sam proces załączania czy wyłączania silnika. Jego rolą jest zabezpieczanie obwodu, a nie kontrolowanie ruchu silnika. Zrozumienie tej funkcji jest kluczowe, ponieważ wiele osób myli wyłączniki nadprądowe z przełącznikami czy stycznikami, które rzeczywiście kontrolują zasilanie silnika, ale mają zupełnie inną funkcję. W wyborze odpowiedzi dotyczącej ograniczania natężenia prądu rozruchu silnika, można zauważyć błędne założenie, że wyłącznik nadprądowy pełni taką funkcję. W praktyce, takie ograniczenie osiąga się przy pomocy specjalnych układów rozruchowych, jak softstarty, a nie za pomocą wyłącznika, który reaguje na nadmiar prądu. Odpowiedź mówiąca o poprawie współczynnika cos φ również jest myląca, ponieważ wyłączniki nadprądowe nie wpływają na współczynnik mocy, który odnosi się do efektywności energetycznej obwodu. Dlatego kluczowe jest zrozumienie, że funkcje zabezpieczeń obwodowych są ściśle określone i nie należy ich mylić z innymi elementami systemów elektrycznych.

Pytanie 9

Na obudowie urządzenia wystąpiło niebezpieczne napięcie dotykowe. Który wyłącznik zredukowałby zasilanie urządzenia, gdy ktoś dotknie jego obudowy?

A. Termiczny

B. Silnikowy

C. Różnicowoprądowy

D. Nadprądowy

Wyłącznik różnicowoprądowy (RCD) jest urządzeniem zabezpieczającym, które ma na celu ochronę ludzi przed porażeniem prądem elektrycznym. Działa na zasadzie monitorowania różnicy prądów wpływających i wypływających z obwodu. W momencie, gdy dochodzi do upływu prądu, na przykład w wyniku uszkodzenia izolacji lub dotknięcia obudowy przez osobę, RCD natychmiast odłącza zasilanie. Tego typu wyłączniki są standardem w instalacjach elektrycznych w miejscach, gdzie może wystąpić zagrożenie porażeniem, takich jak łazienki, kuchnie oraz miejsca pracy. Przykład zastosowania to montaż RCD w obwodach zasilających gniazda elektryczne w domach, które chronią użytkowników przed niebezpiecznym napięciem dotykowym. Zgodnie z normą PN-EN 61008, wyłączniki różnicowoprądowe powinny być stosowane tam, gdzie istnieje ryzyko kontaktu z wodą, aby minimalizować ryzyko wystąpienia poważnych wypadków. Działanie RCD jest szybkie, często w ciągu 25-30 ms, co czyni je niezwykle skutecznym w ochronie przed porażeniem.

Pytanie 10

Jakie czynności trzeba wykonać, aby zamocować koło pasowe na wale przy użyciu pasowania?

A. Podgrzać wał i schłodzić koło pasowe

B. Obniżyć temperaturę koła pasowego i wału

C. Podgrzać koło pasowe oraz wał

D. Podgrzać koło pasowe i schłodzić wał

Rozgrzanie koła pasowego i schłodzenie wału to technika stosowana w celu uzyskania odpowiedniego pasowania między tymi elementami. Kiedy koło pasowe jest podgrzewane, jego średnica zwiększa się, co pozwala na jego łatwe nałożenie na wał. Z kolei schłodzenie wału powoduje jego kurczenie, co dodatkowo ułatwia proces montażu. Po zakończeniu procesu chłodzenia wał wraca do pierwotnych wymiarów, a koło pasowe, które stygło, kurczy się, mocno przylegając do wału. Tego typu pasowanie nazywa się pasowaniem cieplnym i jest szeroko stosowane w przemyśle, zwłaszcza w przypadku montażu wałów napędowych i innych elementów ruchomych. Przykładem praktycznego zastosowania tej metody jest montaż kół pasowych w silnikach spalinowych, gdzie precyzyjne dopasowanie elementów ma kluczowe znaczenie dla ich wydajności oraz żywotności. Warto także zauważyć, że ta procedura powinna być przeprowadzana zgodnie z zaleceniami producentów, aby zapewnić optymalne efekty oraz uniknąć uszkodzenia elementów.

Pytanie 11

Pracownik upadł na twardą nawierzchnię z wysokości 4 metrów i doznał drobnego urazu głowy, jednak jest przytomny i odczuwa mrowienie w kończynach. Co należy zrobić w pierwszej kolejności?

A. podnieść poszkodowanego i opatrzyć ranę głowy

B. pozostawić poszkodowanego w pozycji leżącej i wezwać pomoc

C. przenieść poszkodowanego w bezpieczne miejsce i wezwać pomoc

D. posadzić poszkodowanego na krześle i opatrzyć ranę głowy

W sytuacji, gdy pracownik doznał urazu po upadku z wysokości, kluczowe jest zapewnienie mu bezpieczeństwa oraz niedopuszczenie do pogorszenia jego stanu. Pozostawienie poszkodowanego w pozycji leżącej minimalizuje ryzyko poważniejszych obrażeń, takich jak uraz kręgosłupa czy wstrząs mózgu. W takiej pozycji można również monitorować jego stan oraz ułatwić dostęp do oddechu, co jest istotne w przypadku potencjalnych problemów z oddychaniem. Natychmiastowe wezwanie pomocy medycznej jest niezbędne, ponieważ tylko wykwalifikowany personel medyczny może przeprowadzić szczegółową ocenę stanu poszkodowanego oraz zapewnić odpowiednie leczenie. Dobre praktyki w zakresie pierwszej pomocy podkreślają, że nie należy przemieszczać poszkodowanego, chyba że grozi mu bezpośrednie niebezpieczeństwo, takie jak pożar czy wybuch. Na przykład, w przypadku urazów głowy, stabilizacja kręgosłupa jest absolutnie priorytetowa. Zastosowanie standardów pierwszej pomocy, takich jak ABC (Airway, Breathing, Circulation), pozwala na efektywne zarządzanie sytuacją, zapewniając bezpieczeństwo i komfort poszkodowanego do czasu przybycia służb medycznych.

Pytanie 12

Na rysunku zamieszczono element, który zabezpiecza przed

A. gwałtownym wzrostem napięcia.

B. zwarciem i przeciążeniem.

C. zwarciem doziemnym.

D. chwilowym zanikiem napięcia.

W przypadku wyboru odpowiedzi dotyczącej zwarcia i przeciążenia, należy zauważyć, że wyłączniki różnicowoprądowe nie są zaprojektowane do ochrony przed przeciążeniem. Ich funkcja koncentruje się na detekcji prądu różnicowego, co oznacza, że nie wykryją one sytuacji, w których prąd przekracza wartości nominalne, co jest typowe dla przeciążeń. Zamiast tego, do ochrony przed przeciążeniem stosuje się wyłączniki nadprądowe, które działają na innej zasadzie. Z kolei odpowiedź dotycząca chwilowego zaniku napięcia jest również błędna, ponieważ wyłączniki różnicowoprądowe nie reagują na zmiany w napięciu, lecz na różnice w prądzie. Gwałtowny wzrost napięcia, z kolei, może zagrażać urządzeniom elektrycznym, lecz wyłączniki różnicowoprądowe nie są w stanie zabezpieczyć przed takimi zdarzeniami; do tego celu stosuje się ograniczniki przepięć. Warto również podkreślić, że mylenie tych elementów ochronnych prowadzi do poważnych błędów w projektowaniu i eksploatacji instalacji elektrycznych, co może stwarzać zagrożenie zarówno dla ludzi, jak i dla mienia. Dlatego ważne jest, aby rozumieć różnice między tymi urządzeniami oraz ich specyficzne zastosowania w kontekście ochrony przed różnymi rodzajami zagrożeń elektrycznych.

Pytanie 13

Podczas użytkowania urządzenia laserowego do obróbki metali, ryzyko dla zdrowia pracownika może wynikać między innymi z

A. odprysków cząsteczek metalu

B. zanieczyszczenia pyłem wdychanego powietrza

C. zanieczyszczenia powietrza wdychanego oparami metalu

D. hałasu generowanego w trakcie obróbki

Odpowiedź wskazująca na zanieczyszczenia wdychanego powietrza oparami metalu jest poprawna, ponieważ w czasie eksploatacji urządzenia laserowego do cięcia metali, proces cięcia generuje wysokotemperaturowe opary metali, które mogą być szkodliwe dla zdrowia pracowników. Opary te mogą prowadzić do poważnych problemów zdrowotnych, w tym chorób układu oddechowego i neurologicznych. Właściwe zarządzanie jakością powietrza w miejscu pracy jest kluczowe i powinno obejmować stosowanie odpowiednich systemów wentylacyjnych oraz filtrów, które redukują stężenie tych szkodliwych substancji. Przykładem dobrych praktyk w tej dziedzinie jest wdrażanie technik ochrony zdrowia, takich jak regularne monitorowanie jakości powietrza, szkolenia dla pracowników oraz stosowanie środków ochrony osobistej, takich jak maski filtracyjne. Zgodnie z normami ISO 45001, organizacje powinny dążyć do minimalizacji ryzyka związanego z ekspozycją na szkodliwe substancje, co przekłada się na bezpieczeństwo i zdrowie pracowników na stanowiskach związanych z obróbką metali.

Pytanie 14

Przed wykonaniem czynności konserwacyjnych zawsze należy

A. zweryfikować stan izolacji.

B. zdjąć obudowę.

C. odłączyć urządzenie od źródła zasilania.

D. uziemić urządzenie.

Odłączenie urządzenia od prądu to naprawdę ważny krok, zanim zaczniemy cokolwiek robić przy konserwacji. Głównym powodem jest to, że chcemy zadbać o swoje bezpieczeństwo. Jeśli urządzenie jest pod napięciem, to może dojść do porażenia, co naprawdę może skończyć się tragicznie. W elektrotechnice mamy różne przepisy BHP, które mówią, że najpierw trzeba odłączyć zasilanie, zanim weźmiemy się do roboty. Po odłączeniu warto też upewnić się, że ktoś nie włączy sprzętu przypadkiem. Fajnie jest zastosować blokady i oznaczenia, które są zgodne z zasadą Lockout/Tagout (LOTO) - to takie standardy, które pomagają nam zachować bezpieczeństwo w pracy.

Pytanie 15

Demontaż połączenia kołkowego wykonuje się narzędziem przedstawionym na rysunku

A. D.

B. B.

C. C.

D. A.

Odpowiedź D jest prawidłowa, ponieważ narzędzie przedstawione jako przecinak jest specjalistycznym narzędziem przeznaczonym do demontażu połączeń kołkowych. Przecinak działa poprzez wybijanie kołków, co jest kluczowe w wielu procesach montażowych i demontażowych w różnych branżach, takich jak budownictwo, mechanika czy inżynieria. Użycie przecinaka wymaga precyzyjnej aplikacji siły, aby nie uszkodzić otaczających elementów. Zgodnie z najlepszymi praktykami, przed użyciem tego narzędzia należy ocenić, czy kołki są odpowiednio zabezpieczone i czy materiał, z którego są wykonane, nie jest podatny na uszkodzenia. Zastosowanie przecinaka w pracy z połączeniami kołkowymi pozwala na szybkie i efektywne usunięcie elementów łączących, co może znacznie przyspieszyć procesy naprawcze i konserwacyjne.

Pytanie 16

Przed zainstalowaniem podtynkowej instalacji zasilającej dla urządzenia mechatronicznego nie weryfikuje się

A. stanu izolacji przewodu

B. średnicy żył przewodu

C. ciągłości żył przewodu

D. wagi żył w przewodzie

Wybór odpowiedzi dotyczącej wagi żył w przewodzie jako niewłaściwego elementu do sprawdzenia przed montażem podtynkowej instalacji zasilającej jest poprawny. W praktyce inżynieryjnej, przed rozpoczęciem instalacji, kluczowe jest zweryfikowanie średnicy żył, ciągłości oraz stanu izolacji przewodów. Średnica żył ma fundamentalne znaczenie dla obliczenia obciążalności przewodu oraz dla zapewnienia, że przewód nie będzie się przegrzewał podczas pracy. Sprawdzenie ciągłości żył jest istotne, aby upewnić się, że nie ma przerw w obwodzie, co mogłoby prowadzić do uszkodzenia urządzeń podłączonych do instalacji. Stan izolacji jest niezbędny do zapewnienia bezpieczeństwa użytkowania instalacji, ponieważ uszkodzona izolacja może prowadzić do zwarć lub porażenia prądem. Waga żył, chociaż może być istotna w niektórych kontekstach konstrukcyjnych, nie jest kluczowym czynnikiem przy montażu instalacji elektrycznej, co czyni tę odpowiedź poprawną. Przykładowo, w projektach na budowach stosuje się normy, takie jak PN-IEC 60364, które precyzują wymagania dotyczące sprawdzeń przedmontażowych.

Pytanie 17

Czynniki zagrażające zdrowiu ludzi, związane z użyciem urządzeń hydraulicznych, są w głównej mierze spowodowane przez

A. wibracje oraz hałas.

B. wysokie ciśnienia płynów oraz ogromne siły.

C. duże przepływy prądów.

D. wysokie temperatury płynów.

Odpowiedź dotycząca wysokich ciśnień cieczy i dużych sił jako zagrożeń dla zdrowia człowieka w kontekście urządzeń hydraulicznych jest poprawna. Urządzenia hydrauliczne działają na zasadzie wykorzystania ciśnienia cieczy do przenoszenia sił i momentów, co czyni je niezwykle efektywnymi w wielu zastosowaniach przemysłowych. Wysokie ciśnienie w układach hydraulicznych, które może osiągać wartości kilkuset barów, stwarza ryzyko nie tylko uszkodzenia samych urządzeń, ale również poważnych wypadków, jeśli system ulegnie awarii. Przykładem może być wybuch węża hydraulicznego, który może prowadzić do niebezpiecznych sytuacji, takich jak obrażenia ciała pracowników. Dlatego w branży hydraulicznej istnieją ścisłe normy bezpieczeństwa, takie jak ISO 4413, które określają wymagania dotyczące hydraulicznych systemów zasilania, aby minimalizować ryzyko związane z wysokim ciśnieniem i siłami. Użytkownicy urządzeń hydraulicznych powinni być odpowiednio przeszkoleni, a urządzenia poddawane regularnym inspekcjom, aby zapewnić ich bezpieczeństwo i sprawność działania.

Pytanie 18

W trakcie użytkowania urządzenia mechatronicznego pracownik doznał porażenia prądem, lecz po chwili odzyskał oddech. Co należy zrobić?

A. rozpocząć wykonywanie sztucznego oddychania i kontynuować przez około 30 minut

B. położyć go na plecach z uniesionymi nogami

C. ustawić go w pozycji bocznej ustalonej

D. przystąpić do pośredniego masażu serca

Ułożenie osoby w pozycji bocznej ustalonej (PBU) jest kluczowym działaniem w przypadku osób po porażeniu prądem, które odzyskały oddech. Ta pozycja ma na celu zapewnienie swobodnego przepływu powietrza oraz zapobiegnięcie zadławieniu się, co jest szczególnie ważne, gdy pacjent jest nieprzytomny lub osłabiony. W PBU pacjent leży na boku, co pozwala na swobodne wydostawanie się wydzielin z jamy ustnej i zapobiega aspiracji. Wytyczne dotyczące pierwszej pomocy, takie jak te zawarte w standardach Europejskiego Ruchu na Rzecz Bezpieczeństwa (ERS), podkreślają znaczenie stosowania PBU w przypadkach utraty przytomności. Przykładem zastosowania jest sytuacja, gdy osoba po porażeniu prądem odzyskuje świadomość, ale nie jest w stanie samodzielnie kontrolować swoich dróg oddechowych. W takich przypadkach, szybka reakcja i odpowiednie ułożenie mogą uratować życie, dlatego znajomość tego działania jest niezbędna dla każdego, kto może być świadkiem takiego zdarzenia.

Pytanie 19

W trakcie inspekcji efektywności systemu sterującego urządzeń transportujących elementy aluminiowe, w środowisku produkcyjnym o podwyższonym poziomie hałasu powinno się używać

A. okularów ochronnych

B. ochronników słuchu

C. kasku ochronnego

D. rękawic dielektrycznych

Ochronniki słuchu są kluczowym elementem ochrony osobistej w środowisku pracy, gdzie poziom hałasu przekracza dopuszczalne normy. W przypadku kontroli sprawności układu sterowania urządzenia transportującego kształtki aluminiowe, które mogą generować wysokie poziomy hałasu, zastosowanie ochronników słuchu jest niezbędne dla minimalizacji ryzyka uszkodzenia słuchu. Zgodnie z normami takimi jak PN-N-01307:2013, każdy pracownik narażony na hałas o poziomie przekraczającym 85 dB powinien stosować odpowiednie środki ochrony. Ochronniki słuchu mogą występować w różnych formach, takich jak nauszniki lub wkładki douszne, dostosowane do specyfiki pracy. W praktyce, ich stosowanie nie tylko chroni zdrowie pracownika, ale również zwiększa komfort pracy, umożliwiając lepszą koncentrację na wykonywanych zadaniach. Dbanie o zdrowie pracowników poprzez stosowanie wymaganych środków ochrony osobistej jest nie tylko kwestią zgodności z przepisami, ale także wpływa na ogólną wydajność i morale w zespole.

Pytanie 20

W jakiej kolejności należy dokręcać śruby pokrywy, których układ przedstawiono na rysunku, aby uzyskać równomierne przyleganie pokrywy do korpusu?

A. 2-5-3-4-6-1

B. 1-2-3-6-5-4

C. 1-4-3-6-2-5

D. 2-5-3-6-1-4

Dokręcanie śrub pokrywy w kolejności 2-5-3-4-6-1 jest zgodne z najlepszymi praktykami inżynieryjnymi, ponieważ stosuje metodę dokręcania na krzyż. Taki sposób działania minimalizuje ryzyko wyginania się pokrywy oraz zapewnia równomierne rozkładanie sił na całej powierzchni styku. Kluczowym aspektem jest przechodzenie z jednej śruby do przeciwległej, co pozwala na stopniowe ugruntowanie docisku w sposób, który unika tworzenia naprężeń w materiale. Przykładem zastosowania tej metody jest montaż pokryw silników w motoryzacji, gdzie równomierne przyleganie elementów jest kluczowe dla prawidłowego funkcjonowania jednostki napędowej oraz zapobiegania wyciekom. Dobrze przeprowadzone dokręcanie wpływa na trwałość i żywotność komponentów, co jest szczególnie istotne w przypadku konstrukcji narażonych na wibracje i zmiany temperatury. Zastosowanie narzędzi z momentem obrotowym oraz przestrzeganie zaleceń producenta dotyczących kolejności i siły dokręcania są również ważnymi elementami tego procesu.

Pytanie 21

Środek gaśniczy, który może być zastosowany do likwidacji wszystkich kategorii pożarów i nie powoduje znacznych, nieodwracalnych uszkodzeń, na przykład w przypadku gaszenia sprzętu komputerowego, to

A. piana gaśnicza

B. dwutlenek węgla

C. woda

D. proszek gaśniczy

Wybór środków gaśniczych jest niezwykle istotny w kontekście ochrony przeciwpożarowej i powiązanych z nią zagrożeń. W przypadku użycia wody, chociaż jest to popularny środek gaśniczy do zwalczania pożarów grupy A, czyli materiałów stałych, może być skrajnie nieodpowiedni w przypadku pożarów zagrażających sprzętowi elektronicznemu. Woda może spowodować zwarcia, a w konsekwencji jeszcze większe straty. Piana gaśnicza, która jest skuteczna w gaszeniu cieczy palnych, może również nie być odpowiednia do ochrony sprzętu komputerowego ze względu na ryzyko uszkodzenia elementów elektronicznych. Ponadto piana nie jest zalecana do gaszenia pożarów grupy C, ponieważ nie ma zdolności do odcięcia źródła tlenu w przypadku gazów palnych. Z kolei dwutlenek węgla, chociaż skuteczny w gaszeniu pożarów grupy B i C, nie jest uniwersalnym środkiem, ponieważ może nie zadziałać w przypadku pożarów materiałów stałych. Wybór niewłaściwego środka gaśniczego może prowadzić do poważnych konsekwencji, dlatego kluczowa jest znajomość klasyfikacji pożarów oraz właściwego doboru środków gaśniczych do konkretnej sytuacji. W praktyce, zrozumienie różnic pomiędzy tymi środkami pomaga w podjęciu świadomej decyzji podczas akcji gaśniczej oraz minimalizuje ryzyko wystąpienia dodatkowych strat.

Pytanie 22

Jakie urządzenie chroni silnik przed zwarciem i przeciążeniem?

A. termistor

B. odgromnik

C. wyłącznik silnikowy

D. przekaźnik termiczny

Wyłącznik silnikowy to urządzenie zabezpieczające, które chroni silniki przed zwarciem oraz przeciążeniem. Jego działanie opiera się na wykrywaniu prądów, które przekraczają ustalone wartości graniczne, co może prowadzić do uszkodzenia silnika. W przypadku wykrycia przeciążenia, wyłącznik silnikowy automatycznie odcina zasilanie, co zapobiega przegrzaniu i potencjalnym uszkodzeniom mechanicznym. W praktycznych zastosowaniach wyłączniki silnikowe stosowane są w różnych aplikacjach, od przemysłowych do budowlanych, zapewniając bezpieczeństwo operacyjne. Zgodnie z normami IEC 60947-4-1, instalacja wyłączników silnikowych powinna być zgodna z zasadami ochrony przeciwporażeniowej oraz zabezpieczeń przed skutkami zwarć. Oprócz zabezpieczenia przed przeciążeniem, wiele modeli wyłączników silnikowych wyposażonych jest w dodatkowe funkcje, takie jak serwisowe wskaźniki błędów, które informują użytkowników o awariach, co zwiększa bezpieczeństwo i efektywność operacyjną.

Pytanie 23

Technik, podczas naprawy urządzenia mechatronicznego, doznał porażenia prądem elektrycznym, upadł na ziemię i przestał oddychać. Osoba udzielająca pierwszej pomocy powinna zainicjować działania ratunkowe?

A. po wezwaniu pomocy medycznej

B. po poinformowaniu osoby przełożonej

C. po upływie kilkunastu sekund, sprawdzając w tym czasie tętno

D. natychmiastowo i kontynuować do momentu przybycia ratownika medycznego

Odpowiedzi, które sugerują podejmowanie działań po wezwaniu pomocy lekarskiej, odczekaniu kilkunastu sekund na sprawdzenie tętna lub po zawiadomieniu przełożonego, nie uwzględniają krytycznego znaczenia czasu w sytuacji zagrożenia życia. W przypadku porażenia prądem elektrycznym, każda sekunda opóźnienia w podjęciu akcji ratunkowej może prowadzić do nieodwracalnych skutków zdrowotnych. Czekanie na przybycie pomocy medycznej bez podjęcia jakichkolwiek działań wstępnych jest nieodpowiedzialne. W sytuacji, w której osoba nie oddycha, najważniejsze jest rozpoczęcie resuscytacji krążeniowo-oddechowej. Sprawdzanie tętna również nie jest uzasadnione, gdyż w przypadku braku oddechu, priorytetem powinno być jak najszybsze podjęcie działań w celu przywrócenia krążenia, a nie diagnostyka stanu pacjenta poprzez sprawdzenie tętna. Ponadto, czekanie na decyzję przełożonego w tak kryzysowej sytuacji może prowadzić do zaniechania niezbędnych działań, co może mieć tragiczne konsekwencje. Właściwe postępowanie zgodne z normami pierwszej pomocy i zaleceniami ERC wymaga natychmiastowej reakcji oraz umiejętności działania w sytuacjach stresowych, a nie odkładania decyzji na później.

Pytanie 24

Aby zdemontować stycznik zamocowany na szynie, należy wykonać czynności w odpowiedniej kolejności:

A. odłączyć napięcie, odkręcić przewody, zdjąć stycznik z szyny

B. odłączyć napięcie, zdjąć stycznik z szyny, odkręcić przewody

C. zdjąć stycznik z szyny, odłączyć napięcie, odkręcić przewody

D. odkręcić przewody, zdjąć stycznik z szyny, odłączyć napięcie

Poprawna odpowiedź, która wskazuje na odłączenie napięcia, odkręcenie przewodów, a następnie odpięcie stycznika z szyny, jest zgodna z najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego. Pierwszym krokiem powinno być zawsze odłączenie zasilania. To kluczowe, aby uniknąć porażenia prądem oraz zapobiec uszkodzeniu sprzętu. Po odłączeniu zasilania można bezpiecznie przystąpić do odkręcania przewodów, co minimalizuje ryzyko zwarcia. Na końcu, po bezpiecznym odłączeniu przewodów, można zdemontować stycznik z szyny. Taki porządek działań jest zgodny z zaleceniami norm międzynarodowych, takich jak IEC 60204-1, które podkreślają znaczenie bezpieczeństwa podczas prac elektrycznych. Wiedza na temat prawidłowego demontażu urządzeń elektrycznych jest nie tylko istotna dla zapewnienia bezpieczeństwa, ale również dla efektywności i prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 25

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

A. B.

B. A.

C. C.

D. D.

Falownik, będący przyrządem widocznym na zdjęciu A, jest kluczowym elementem w systemach automatyki, szczególnie w kontekście zarządzania silnikami trójfazowymi. Jego główną funkcją jest regulacja zarówno prędkości, jak i kierunku obrotów silnika poprzez zmianę częstotliwości zasilania. Dzięki zastosowaniu falownika, operator ma możliwość przed podłączeniem silnika do zasilania określić kierunek obrotów wirnika, co jest istotne w kontekście bezpieczeństwa oraz efektywności pracy maszyn. W praktyce, falowniki są powszechnie wykorzystywane w różnorodnych aplikacjach, od prostych systemów napędowych po skomplikowane linie produkcyjne. Zgodnie z normami IEC 61800, falowniki powinny być wykorzystywane z uwzględnieniem odpowiednich parametrów technicznych, co zapewnia ich niezawodność i długotrwałe działanie. W związku z tym, zrozumienie roli falowników oraz umiejętność ich stosowania w praktyce jest niezwykle ważne dla każdego specjalisty zajmującego się automatyką i mechatroniką.

Pytanie 26

Na rysunku przedstawiono

A. zabezpieczenie przeciążeniowe.

B. przekaźnik czasowy.

C. układ antyprzepięciowy.

D. wyłącznik silnikowy.

Przykładem prawidłowej odpowiedzi jest przekaźnik czasowy, którego główną funkcją jest zarządzanie czasem w procesach automatyki. Urządzenie to umożliwia opóźnienie włączenia lub wyłączenia obwodów elektrycznych, co jest kluczowe w wielu aplikacjach przemysłowych. Przekaźniki czasowe znajdują zastosowanie w automatyzacji procesów, takich jak zarządzanie oświetleniem, wentylacją czy włączanie urządzeń w odpowiednich przedziałach czasowych. Dzięki regulowanym pokrętłom do ustawiania czasu, operatorzy mogą dostosować czas działania urządzenia do specyficznych potrzeb systemu. Standardy branżowe, takie jak IEC 60947-5-1, definiują wymagania dla takich urządzeń, co zapewnia ich niezawodność i bezpieczeństwo użytkowania. Znajomość i umiejętność prawidłowego używania przekaźników czasowych jest fundamentalna w projektowaniu układów automatyki, co pozwala na efektywne wykorzystanie zasobów i redukcję kosztów operacyjnych.

Pytanie 27

Którego urządzenia nie wolno zasilać z źródła napięcia oznaczonego jako 400 V; 3/N/PE ~50 Hz?

A. Silnika jednofazowego o napięciu 230 V

B. Transformatora trójfazowego o napięciu górnym 400 V i skojarzeniu Dy5

C. Silnika prądu stałego o napięciu 400 V

D. Silnika trójfazowego klatkowego o napięciu międzyfazowym 400 V skojarzonego w Δ

Odpowiedzi wskazujące na inne urządzenia, takie jak silnik jednofazowy o napięciu 230 V, transformator trójfazowy o napięciu górnym 400 V, czy silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V skojarzonego w Δ, sugerują pewne nieporozumienia dotyczące zasilania elektrycznego i charakterystyki tych urządzeń. Silnik jednofazowy o napięciu 230 V nie może być podłączony do systemu 400 V bez zastosowania transformatora obniżającego napięcie, ponieważ może to prowadzić do uszkodzenia silnika. Transformator trójfazowy, mimo że może być zasilany napięciem 400 V, wymaga poprawnego doboru napięcia, a jego skojarzenie Dy5 oznacza, że napięcie międzyfazowe wynosi 400 V, co czyni go odpowiednim do pracy w tym systemie. Silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V jest zaprojektowany do pracy w systemach trójfazowych i bywa używany w wielu aplikacjach przemysłowych. Niezrozumienie tych podstawowych zasad zasilania prowadzi często do niebezpiecznych sytuacji w praktyce, takich jak niewłaściwe podłączenie urządzeń do źródeł energii, co może skutkować zarówno uszkodzeniem sprzętu, jak i zagrożeniem dla bezpieczeństwa operatorów. Każde urządzenie powinno być zasilane zgodnie z jego specyfikacją techniczną oraz odpowiednimi normami, aby uniknąć problemów eksploatacyjnych.

Pytanie 28

Podaj kolejność działań prowadzących do demontażu siłownika dwustronnego działania z układu pneumatycznego, który jest sterowany elektrozaworem 5/2 oraz posiada dwa czujniki kontaktronowe zamontowane na cylindrze.

A. Wyłączenie zasilania sprężonym powietrzem, zdjęcie czujników, odłączenie przewodów pneumatycznych od siłownika, wyłączenie zasilania

B. Wyłączenie zasilania, zdjęcie czujników z cylindra, odkręcenie siłownika od podstawy, odłączenie przewodów pneumatycznych, wyłączenie zasilania sprężonym powietrzem

C. Wyłączenie zasilania, odkręcenie siłownika od podstawy, odłączenie zasilania sprężonym powietrzem, odłączenie przewodów pneumatycznych od siłownika

D. Wyłączenie zasilania oraz odłączenie sprężonego powietrza, odłączenie przewodów pneumatycznych od siłownika, odłączenie przewodów czujników od układu sterującego, odkręcenie siłownika od podstawy

Poprawna odpowiedź zakłada, że przed przystąpieniem do demontażu jakiegokolwiek elementu układu pneumatycznego należy przede wszystkim zapewnić bezpieczeństwo operacji. Wyłączenie napięcia oraz zasilania sprężonym powietrzem jest niezbędnym krokiem, który zapobiega przypadkowemu uruchomieniu systemu w trakcie pracy. Następnie, odłączenie przewodów pneumatycznych od siłownika pozwala na bezpieczne zdemontowanie elementu, eliminując ryzyko wycieków powietrza, które mogłyby prowadzić do niebezpiecznych sytuacji. Odłączenie przewodów czujników od układu sterowania jest również kluczowe, gdyż pozwala na uniknięcie uszkodzenia czujników oraz zapewnia, że nie będą one przeszkadzały w procesie demontażu. Na końcu, odkręcenie siłownika od podstawy może być przeprowadzone bez obaw o bezpieczeństwo, ponieważ wszystkie niebezpieczne źródła energii zostały wcześniej wyeliminowane. Takie podejście jest zgodne z zaleceniami dotyczącymi bezpieczeństwa pracy z systemami pneumatycznymi i elektrycznymi, co jest kluczowe w utrzymaniu dobrych praktyk branżowych.

Pytanie 29

Jakiego rodzaju cieczy hydraulicznej powinno się użyć w urządzeniu hydrauliczny, które może być narażone na kontakt z otwartym ogniem?

A. HFA - emulsja olejowo-wodna, mająca w składzie ponad 80 % wody

B. HV - dla urządzeń funkcjonujących w zmiennych warunkach temperatury

C. HT - ester syntetyczny, najlepiej ulegający biodegradacji

D. HTG - produkowana na bazie olejów roślinnych, rozpuszczalna w wodzie

Odpowiedź HFA, czyli emulsja olejowo-wodna, zawierająca ponad 80% wody, jest prawidłowa w kontekście pracy urządzeń hydraulicznych w warunkach zagrożenia pożarowego. Tego rodzaju ciecz hydrauliczna charakteryzuje się znacznie wyższą odpornością na wysokie temperatury i działanie ognia, co jest kluczowe w miejscach, gdzie istnieje ryzyko kontaktu z otwartym płomieniem. W przypadku wycieku emulsji olejowo-wodnej, woda działa jako czynnik chłodzący, minimalizując ryzyko pożaru. Tego rodzaju cieczy hydrauliczne są szeroko stosowane w przemyśle, gdzie praca z substancjami łatwopalnymi jest powszechna, jak na przykład w rafineriach, piecach przemysłowych czy zakładach chemicznych. Zgodnie z normami, takimi jak NFPA (National Fire Protection Association), stosowanie cieczy o obniżonej palności, takich jak HFA, jest zalecane w środowiskach o wysokim ryzyku pożaru. Dodatkowo, emulsje olejowo-wodne są często używane w zastosowaniach, gdzie wymagane jest smarowanie oraz chłodzenie, co czyni je wszechstronnym rozwiązaniem w hydraulice przemysłowej.

Pytanie 30

Aby usunąć stycznik zamontowany na szynie, należy wykonać działania w poniższej kolejności:

A. odłączyć napięcie, odkręcić przewody, zwolnić zatrzask i zdjąć stycznik z szyny

B. zwolnić zatrzask i zdjąć stycznik z szyny, odłączyć napięcie, odkręcić przewody

C. odkręcić przewody, zwolnić zatrzask i zdjąć stycznik z szyny, odłączyć napięcie

D. odłączyć napięcie, zwolnić zatrzask i zdjąć stycznik z szyny, odkręcić przewody

Odpowiedź odłącz napięcie, odkręć przewody, zwolnij zatrzask i zdejmij stycznik z szyny jest prawidłowa, ponieważ przestrzega podstawowych zasad bezpieczeństwa oraz dobrych praktyk w zakresie pracy z urządzeniami elektrycznymi. Przede wszystkim, odłączenie napięcia jest kluczowym krokiem, który ma na celu zabezpieczenie operatora przed porażeniem elektrycznym. Gdy napięcie jest odłączone, można bezpiecznie manipulować urządzeniami. Następnie, odkręcenie przewodów powinno nastąpić przed zwolnieniem zatrzasku, aby uniknąć nieprzewidzianych sytuacji, takich jak przypadkowe zwarcie podczas demontażu. Po odłączeniu przewodów możliwe jest bezpieczne zwolnienie zatrzasku i zdjęcie stycznika z szyny. Taki sposób postępowania jest zgodny z normami BHP oraz zaleceniami producentów urządzeń, co zapewnia skuteczne i bezpieczne wykonanie demontażu. Przykłady zastosowania tej procedury można znaleźć w praktyce w obiektach przemysłowych, gdzie regularnie przeprowadza się konserwację i serwisowanie osprzętu elektrycznego.

Pytanie 31

Które oczko, przygotowane do założenia na śrubę w tabliczce zaciskowej silnika, jest prawidłowo uformowane i wygięte we właściwym kierunku?

A. B.

B. D.

C. A.

D. C.

Odpowiedź B jest prawidłowa, ponieważ oczko to zostało odpowiednio uformowane i wygięte we właściwym kierunku, co jest kluczowe dla zapewnienia trwałego i bezpiecznego połączenia w tabliczce zaciskowej silnika. W kontekście praktycznym, oczka w instalacjach elektrycznych muszą być zamknięte, co chroni przed przypadkowym wysunięciem się z połączenia, a ich kształt powinien być dostosowany do specyfikacji producenta urządzenia, co jest zgodne z normami bezpieczeństwa. Właściwe uformowanie oczka wpływa również na efektywność przewodzenia prądu, co jest niezbędne w kontekście dużych obciążeń. Przykładowo, podczas montażu silnika, użycie niewłaściwie uformowanego oczka może prowadzić do przegrzewania się połączenia, co z kolei może skutkować uszkodzeniem komponentów elektrycznych. W związku z tym, zgodność z normami, takimi jak IEC 60947-1, jest kluczowa dla zapewnienia wysokiej jakości i bezpieczeństwa instalacji elektrycznych.

Pytanie 32

Nie wolno stosować gaśnicy do gaszenia pożaru sprzętu elektrycznego, który jest pod napięciem

A. pianowej

B. halonowej

C. śniegowej

D. proszkowej

Gaśnice pianowe są odpowiednie do gaszenia pożarów urządzeń elektrycznych pod napięciem, ponieważ stosują pianę, która tworzy warstwę izolacyjną, zmniejszając ryzyko przewodnictwa prądu. Wodna piana, będąca podstawą tych gaśnic, działa na zasadzie odcięcia dostępu tlenu oraz chłodzenia. W przypadku pożaru elektrycznego, najważniejsze jest, aby zminimalizować ryzyko porażenia prądem, co czyni gaśnice pianowe bezpieczniejszym wyborem niż inne typy gaśnic. Przykładem zastosowania gaśnicy pianowej może być pożar w serwerowni, gdzie niezbędne jest szybkie i skuteczne działanie. Warto również wspomnieć, że zgodnie z normami NFPA oraz standardami ochrony przeciwpożarowej, użycie gaśnic pianowych w takich sytuacjach jest zalecane jako najlepsza praktyka. Dodatkowo, gaśnice te są uniwersalne i mogą być używane do gaszenia innych rodzajów pożarów, takich jak pożary cieczy palnych, co czyni je wszechstronnym narzędziem w walce z ogniem.

Pytanie 33

W normalnych warunkach działania wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych przepływających w przewodach fazowych oraz neutralnym wynosi

A. 1 A

B. 0 A

C. 3 A

D. 2 A

W przypadku wyłącznika różnicowoprądowego, jego podstawowym zadaniem jest monitorowanie różnicy natężeń prądu między przewodami fazowymi a przewodem neutralnym. W warunkach normalnej pracy, gdy urządzenie działa prawidłowo, suma wektorowa natężeń prądów płynących przez przewody powinna wynosić 0 A. Oznacza to, że prąd wpływający do obwodu przez przewód fazowy jest równy prądowi wypływającemu przez przewód neutralny. Przykładowo, jeśli w obwodzie mamy trzy przewody fazowe, każdy z określonym natężeniem prądu, to ich suma wektorowa, uwzględniająca odpowiednie fazy, powinna wskazywać na zerowe natężenie w przewodzie neutralnym. Zgodnie z normą PN-IEC 61008, wyłączniki różnicowoprądowe są projektowane w taki sposób, aby skutecznie wykrywać różnice prądów oraz zapewniać bezpieczeństwo użytkowników poprzez automatyczne odłączenie obwodu w przypadku wykrycia upływu prądu. Taka funkcjonalność jest kluczowa w instalacjach elektrycznych, gdzie bezpieczeństwo i ochrona przed porażeniem prądem są priorytetami.

Pytanie 34

Co należy zrobić w pierwszej kolejności, gdy poszkodowany w wypadku jest nieprzytomny i nie wykazuje oznak oddychania?

A. przeprowadzić reanimację poszkodowanego i wezwać pomoc

B. pozostawić poszkodowanego w aktualnej pozycji i zatelefonować po pomoc

C. wezwać pomoc i zapewnić drożność dróg oddechowych poszkodowanego

D. wezwać pomoc i przeprowadzić sztuczne oddychanie

Dobrze, że wybrałeś odpowiedź, która mówi o wezwaniu pomocy i udrożnieniu dróg oddechowych. Wiesz, że w sytuacji, gdy ktoś jest nieprzytomny i nie oddycha, to właśnie drożność dróg oddechowych jest kluczowa? Zgodnie z wytycznymi ERC, najpierw powinniśmy upewnić się, że drogi oddechowe są drożne, co można zrobić na przykład metodą 'tilt-chin' albo 'jaw-thrust'. Jak już upewnimy się, że wszystko jest ok, wtedy dzwonimy po pomoc i kontynuujemy resuscytację. Przykład? Wyobraź sobie wypadek samochodowy – pierwsze co, to musimy zadbać, by poszkodowany mógł oddychać, inaczej może dojść do niedotlenienia mózgu. I pamiętaj, według aktualnych wytycznych, nie należy robić sztucznego oddychania, zanim nie udrożnimy dróg, bo inaczej powietrze nie dotrze do płuc i tylko pogorszy sytuację.

Pytanie 35

Jakie środki ochrony osobistej, oprócz kasku ochronnego, powinien założyć pracownik wykonujący konserwację wyłączonego z eksploatacji urządzenia mechatronicznego w hali produkcyjnej?

A. Okulary ochronne

B. Rękawice ochronne

C. Buty ochronne

D. Odzież ochronna

Podczas pracy w hali produkcyjnej, gdzie konserwacja urządzenia mechatronicznego jest przeprowadzana, wybór odpowiednich środków ochrony indywidualnej jest kluczowy dla zapewnienia bezpieczeństwa pracowników. Chociaż odzież ochronna, okulary ochronne i buty ochronne są istotnymi elementami ochrony, to ich rolę w kontekście konserwacji często się bagatelizuje. Odzież ochronna, mimo że chroni przed zabrudzeniami i drobnymi urazami, nie zapewnia takiego poziomu ochrony dłoni, jak rękawice ochronne. Często można spotkać nieprawidłowe przekonanie, że odzież wystarczająco chroni przed kontaktami z ostrymi elementami lub substancjami chemicznymi. Ponadto, okulary ochronne, które mają na celu zabezpieczenie oczu przed odpryskami, nie chronią innych części ciała, takich jak ręce, które są narażone na bezpośrednie uszkodzenia. Buty ochronne, choć są niezbędne dla ochrony stóp przed ciężkimi przedmiotami czy upadkami, nie zmieniają faktu, że to rękawice są najbardziej krytycznym elementem ochrony podczas wykonywania precyzyjnych operacji wymagających dużej zręczności i bliskiego kontaktu z urządzeniem. W rzeczywistości, brak odpowiednich rękawic może prowadzić do poważnych urazów, co podkreśla znaczenie ich użycia w każdym przypadku, gdzie ryzyko uszkodzenia dłoni jest obecne. Dlatego ważne jest, aby nie lekceważyć znaczenia rękawic ochronnych i zrozumieć, że są one nie tylko dodatkiem do stroju roboczego, ale kluczowym elementem systemu zabezpieczeń w środowisku przemysłowym.

Pytanie 36

W wyniku kontaktu dłoni pracownika ze strumieniem wysoko sprężonego dwutlenku węgla doszło do odmrożenia drugiego stopnia (zaczerwienienie dłoni, pojawienie się pęcherzy). Jakie czynności należy podjąć udzielając pierwszej pomocy?

A. usunąć z palców poszkodowanego biżuterię, ogrzać dłoń i zastosować jałowy opatrunek

B. smarować odmrożone miejsce tłustym kremem i przewieźć pracownika do domu

C. oblać dłoń wodą utlenioną i nałożyć opatrunek

D. podać środki przeciwbólowe i przetransportować poszkodowanego do szpitala

Odpowiedź ta jest prawidłowa, ponieważ w przypadku odmrożenia drugiego stopnia kluczowe jest odpowiednie postępowanie mające na celu minimalizację uszkodzeń tkanek oraz wsparcie w procesie ich regeneracji. Zdjęcie biżuterii z palców poszkodowanego jest istotne, aby uniknąć dodatkowego ucisku na obrzęknięte obszary. Rozgrzewanie dłoni powinno odbywać się w sposób kontrolowany, najlepiej poprzez zastosowanie ciepłej wody (nie gorącej) oraz unikanie bezpośrednich źródeł ciepła, które mogą spowodować dalsze uszkodzenia tkanek. Nałożenie jałowego opatrunku ma na celu ochronę uszkodzonej skóry przed zakażeniem oraz wspieranie procesu gojenia. W przypadku odmrożeń istotne jest również monitorowanie stanu poszkodowanego i przekazanie mu informacji o konieczności wizyty u specjalisty, jeśli objawy się nasilają. W przypadku zastosowania tej procedury można skutecznie pomóc w przywróceniu prawidłowego funkcjonowania dłoni.

Pytanie 37

Jaki aparat elektryczny jest wykorzystywany do ochrony silnika indukcyjnego przed przeciążeniem?

A. Przekaźnik termobimetalowy

B. Stycznik elektromagnetyczny

C. Wyłącznik różnicowoprądowy

D. Wyłącznik nadmiarowy

Wyłącznik nadmiarowy, stycznik elektromagnetyczny oraz wyłącznik różnicowoprądowy to urządzenia, które pełnią różne funkcje w systemach elektrycznych, ale nie są odpowiednie do zabezpieczenia silnika indukcyjnego przed przeciążeniem. Wyłącznik nadmiarowy, mimo że jest używany do ochrony przed przeciążeniem, działa na zasadzie automatycznego wyłączania obwodu przy przekroczeniu określonego prądu. Jednak nie jest on dostosowany do specyficznych warunków pracy silników indukcyjnych, gdzie ważne jest szybkie reagowanie na zmiany obciążenia. Stycznik elektromagnetyczny, z drugiej strony, służy do załączania i wyłączania obwodów elektrycznych, a jego zadanie polega na kontrolowaniu przepływu energii elektrycznej, a nie na monitorowaniu stanu przeciążenia. Wyłącznik różnicowoprądowy jest przeznaczony głównie do ochrony ludzi przed porażeniem prądem elektrycznym, a jego działanie opiera się na wykrywaniu różnicy prądu między przewodami zasilającymi, co nie ma związku z przeciążeniem silnika. Wybór niewłaściwego urządzenia do ochrony silnika może prowadzić do uszkodzenia sprzętu, a także do niebezpieczeństwa dla użytkowników. Dlatego ważne jest, aby w odpowiedni sposób dobierać komponenty zabezpieczające zgodnie z ich funkcjami oraz zaleceniami producentów i normami branżowymi.

Pytanie 38

Jeśli w trakcie standardowych warunków eksploatacji pneumatyczne urządzenie mechatroniczne generuje duże drgania, to osoba obsługująca powinna być wyposażona w

A. kask zabezpieczający.

B. obuwie ochronne.

C. okulary ochronne.

D. rękawice antywibracyjne.

Rękawice antywibracyjne są kluczowym elementem ochrony osobistej, gdy pracownik obsługuje pneumatyczne urządzenia mechatroniczne, które generują znaczne drgania. Te drgania mogą prowadzić do poważnych urazów, takich jak zespół wibracyjny, który objawia się bólem, mrowieniem i osłabieniem kończyn. Rękawice antywibracyjne są zaprojektowane w taki sposób, aby minimalizować przenoszenie drgań na ręce operatora, co znacząco zmniejsza ryzyko kontuzji. W praktyce, standardy takie jak ISO 10819 dotyczące pomiarów drgań w rękach użytkowników podkreślają znaczenie stosowania odpowiednich środków ochronnych. W przypadku pracy z maszynami, które wytwarzają drgania, inwestycja w wysokiej jakości rękawice antywibracyjne jest nie tylko zgodna z dobrymi praktykami, ale również zapewnia komfort i bezpieczeństwo operatora. Przykładem zastosowania takich rękawic jest praca w branży budowlanej, gdzie narzędzia pneumatyczne, takie jak młoty udarowe, są powszechnie używane. Używanie rękawic antywibracyjnych pozwala pracownikom na dłuższą i bardziej wydajną pracę bez ryzyka zdrowotnego związane z drganiami.

Pytanie 39

W przypadku oparzenia kwasem siarkowym, jak najszybciej należy usunąć kwas z oparzonej powierzchni dużą ilością wody, a potem zastosować kompres z

A. 1% roztworu kwasu octowego

B. 1% roztworu kwasu cytrynowego

C. wody destylowanej

D. 3% roztworu sody oczyszczonej

Oparzenia kwasem siarkowym to poważny problem medyczny, który wymaga natychmiastowego działania. W przypadku kontaktu z tym silnym kwasem, pierwszym krokiem jest obfite przemycie oparzonego miejsca wodą, co pozwala na usunięcie resztek kwasu z powierzchni skóry. Następnie, zastosowanie 3% roztworu sody oczyszczonej jest kluczowe, ponieważ soda działa jako łagodny alkalizator, neutralizując działanie kwasu. W praktyce, stosowanie sody oczyszczonej jest zalecane w sytuacjach, gdzie zasadowe pH może przyczynić się do łagodzenia skutków oparzenia. Dobre praktyki w zakresie pierwszej pomocy w takich przypadkach obejmują również monitorowanie stanu pacjenta oraz unikanie używania substancji o bardziej kwasowym charakterze, co mogłoby pogorszyć sytuację. Warto również pamiętać, że w przypadku oparzeń chemicznych, nie zaleca się stosowania wody destylowanej, gdyż nie ma właściwości neutralizujących w odniesieniu do substancji kwasowych. Znajomość tych zasad jest kluczowa w kontekście bezpieczeństwa w miejscu pracy oraz w sytuacjach awaryjnych.

Pytanie 40

Aby chronić silnik przed wystąpieniem napięcia zasilającego po krótkim zgaśnięciu, należy użyć przekaźnika

A. różnicowoprądowy

B. nadprądowy zwłoczny

C. podnapięciowy zwłoczny

D. nadnapięciowy zwłoczny

Wybór innych typów przekaźników, takich jak nadnapięciowy zwłoczny, nadprądowy zwłoczny czy różnicowoprądowy, nie jest odpowiedni w kontekście zabezpieczania silnika przed pojawieniem się napięcia zasilania po krótkotrwałym zaniku. Przekaźnik nadnapięciowy zwłoczny jest zaprojektowany do wyłączania obwodu, gdy napięcie przekracza ustaloną wartość, co w przypadku zaniku napięcia nie zabezpiecza silnika, lecz może doprowadzić do niebezpiecznej sytuacji, gdy napięcie powraca. Nadprądowy zwłoczny z kolei ma na celu zabezpieczenie przed przeciążeniem, a nie przed zanikami napięcia, więc jego funkcjonalność w tym kontekście będzie niewystarczająca. Przekaźnik różnicowoprądowy wykrywa różnice w prądzie między przewodami roboczymi, chroniąc przed porażeniem elektrycznym, ale nie zareaguje na zmiany w napięciu zasilania. Wybór niewłaściwego przekaźnika może prowadzić do potencjalnych uszkodzeń silnika, a także stwarzać ryzyko dla osób pracujących w pobliżu. Dlatego istotne jest zrozumienie specyfiki działania różnych typów przekaźników, aby skutecznie zabezpieczyć urządzenia w warunkach zmienności napięcia zasilania.

Rozpocznij nowy egzamin

Powrót do strony głównej
