Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Rozpoczęcie: 30 września 2026 01:51
Zakończenie: 30 września 2026 02:12
Egzamin zdany!
Wynik: 25/40 punktów (62,5%)
Wymagane minimum: 20 punktów (50%)
Pewność odpowiedzi
Żadna odpowiedź nie została oznaczona jako strzał.
Przy następnym egzaminie zaznaczaj niepewne odpowiedzi - zobaczysz wtedy, ile wyniku bierze się z wiedzy, a ile ze szczęścia.
Twój wynik na tle innych
Twój wynik jest lepszy niż 55% podejść do kwalifikacji ELE.05.
Porównanie z 17674 zakończonymi podejściami do tej kwalifikacji (dane zbiorcze, bez wyników indywidualnych).
Zachowaj ten wynik na koncie
Załóż darmowe konto albo zaloguj się - ten egzamin przypiszemy do Twojego konta, więc wrócisz do swoich błędów, będziesz śledzić postęp i dostaniesz powtórki dobrane do Twoich odpowiedzi.
Zmierzone parametry rezystancji cewki stycznika umiejscowionej w obwodzie sterującym silnikiem wynoszą 0 Ω. Na tej podstawie można wnioskować, że
A. cewka stycznika jest uszkodzonaPoprawna odpowiedź
B. cewka stycznika działa prawidłowo
C. przewód fazowy jest odłączonyTwoja odpowiedź
D. przewód neutralny jest odłączony
Niepoprawna odpowiedź. Prawidłowe zrozumienie funkcji cewki stycznika i interpretacji wyników pomiarów rezystancji jest kluczowe w diagnostyce układów elektronicznych. Twierdzenie, że przewód neutralny jest odłączony, nie ma związku z pomiarem rezystancji cewki. W przypadku odłączenia przewodu neutralnego, cewka nie mogłaby być zasilana, ale pomiar rezystancji nie będzie wynosił 0 Ω, lecz wykazywałby nieskończoność, ponieważ nie byłoby obwodu zamkniętego. Analogicznie, stwierdzenie, że przewód fazowy jest odłączony, jest również nieprawidłowe. Odłączenie przewodu fazowego skutkuje brakiem zasilania, co także nie przejawia się w pomiarze rezystancji, a raczej w braku reakcji cewki. Odpowiedź twierdząca, że cewka stycznika jest sprawna, jest sprzeczna z zasadami elektrycznymi, ponieważ rezystancja wynosząca 0 Ω wskazuje na zwarcie, co jednoznacznie sugeruje usterkę. Ważne jest, aby przed rozpoczęciem diagnostyki zrozumieć, że analizowane pomiary muszą być interpretowane w kontekście całego układu oraz jego zasad działania. Niezrozumienie tych zasad może prowadzić do błędnych diagnoz, co w efekcie obniża skuteczność prac konserwacyjnych i zwiększa ryzyko awarii sprzętu elektrycznego.
Pytanie 2
Czym charakteryzują się urządzenia oznaczone znakiem pokazanym na rysunku?
A. Muszą być zasilane bardzo niskim napięciem bezpiecznym.Poprawna odpowiedź
B. Wymagają ogrodzeń, jako ochrony przeciwporażeniowej.Twoja odpowiedź
C. Muszą być umieszczane poza zasięgiem ręki.
D. Mają podwójną lub wzmocnioną izolację.
Niepoprawna odpowiedź. Wybór odpowiedzi, że urządzenia muszą być poza zasięgiem ręki, nie jest do końca trafny. Symbol klasy III pokazuje, że te urządzenia są tak zaprojektowane, żeby nie stwarzały ryzyka porażenia prądem w normalnych warunkach użytkowania. Umieszczanie ich poza zasięgiem ręki po prostu nie ma sensu w kontekście ich klasyfikacji. Kolejna mylna koncepcja to przekonanie, że potrzebują one ogrodzeń dla ochrony przed porażeniem. Urządzenia klasy III, które są zasilane bardzo niskim napięciem, nie wymagają dodatkowych środków ochrony, bo ich sama konstrukcja oraz niskie napięcie już zapewniają odpowiednie zabezpieczenia. Takie błędne zrozumienie może wynikać z braku wiedzy na temat norm i specyfikacji technicznych, co podkreśla, jak ważne jest, żeby znać zasady bezpieczeństwa elektrycznego oraz obowiązujące regulacje, jak na przykład PN-EN 61140.
Pytanie 3
Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?
A. Rozłącznik izolacyjny z widoczną przerwą.Poprawna odpowiedź
B. Odłącznik instalacyjny.Twoja odpowiedź
C. Wyłącznik małej mocy.
D. Łącznik silnikowy bez zabezpieczeń termicznych.
Niepoprawna odpowiedź. Wybór innej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji i zastosowania poszczególnych aparatów łączeniowych niskiego napięcia. Łącznik silnikowy bez zabezpieczeń termicznych jest urządzeniem skonstruowanym do bezpośredniego załączania silników elektrycznych, ale nie zapewnia wizualnej kontroli przerwy izolacyjnej, co jest kluczowe w kontekście bezpieczeństwa. Odłącznik instalacyjny natomiast, mimo że także służy do odłączania obwodów, nie oferuje wizualnej sygnalizacji stanu przerwy, co jest jedną z najważniejszych cech rozłącznika izolacyjnego. Wyłącznik małej mocy, który zazwyczaj ogranicza się do obwodów o niskiej mocy, również nie spełnia wymagania dotyczącego wizualnej kontroli odłączenia. Użytkownicy często mylą te urządzenia z powodu podobieństw w ich funkcjach, ale każda z tych aplikacji musi być zrozumiana w kontekście specyficznych wymagań i norm. Dlatego ważne jest, aby przed podjęciem decyzji o użyciu konkretnego aparatu łączeniowego, dobrze poznać ich właściwości, zastosowania oraz standardy bezpieczeństwa, aby uniknąć potencjalnych zagrożeń i nieefektywności w działaniu instalacji elektrycznych.
Pytanie 4
Jaki jest cel uziemienia ochronnego w instalacjach elektrycznych?
A. Zabezpieczenie ludzi przed porażeniem elektrycznymTwoja odpowiedź
B. Poprawa jakości sygnału w instalacjach telekomunikacyjnych
C. Zwiększenie mocy znamionowej urządzeń elektrycznych
D. Redukcja zużycia energii elektrycznej w instalacjach elektrycznych
Poprawna odpowiedź. Uziemienie ochronne ma na celu przede wszystkim zabezpieczenie ludzi przed porażeniem elektrycznym, co jest jednym z najważniejszych aspektów bezpieczeństwa w instalacjach elektrycznych. W praktyce oznacza to, że obudowy urządzeń elektrycznych są połączone z ziemią, co umożliwia szybkie odprowadzenie prądu w przypadku zwarcia lub uszkodzenia izolacji. Dzięki temu, jeżeli np. przewód fazowy zetknie się z metalową obudową urządzenia, prąd popłynie do ziemi, a nie przez ciało człowieka, co znacząco zmniejsza ryzyko porażenia. Takie uziemienie jest wymagane przez normy bezpieczeństwa elektrycznego, takie jak PN-IEC 60364. W skrócie, uziemienie ochronne działa jako środek zapobiegawczy, który minimalizuje ryzyko wypadków i zwiększa ogólne bezpieczeństwo użytkowników instalacji elektrycznych. Dodatkowo, uziemienie ochronne pomaga w stabilizacji napięcia sieci i eliminuje potencjalne różnice napięcia, co jest kluczowe w utrzymaniu właściwego działania urządzeń elektrycznych. To nie tylko praktyka, ale też standard w branży, który musi być przestrzegany, by zapewnić bezpieczne i efektywne działanie instalacji.
Pytanie 5
Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?
D.Twoja odpowiedź
B.
C.
A.
Poprawna odpowiedź. Wkładka bezpiecznikowa oznaczona jako 'D.' jest wkładką typu NH, która ze względu na swoje rozmiary oraz sposób montażu wymaga użycia uchwytu izolacyjnego podczas wymiany. Użycie uchwytu izolacyjnego jest kluczowym elementem praktyk bezpieczeństwa, szczególnie w kontekście zapewnienia ochrony przed porażeniem elektrycznym. Wkładki typu NH są powszechnie stosowane w instalacjach elektrycznych o wyższych wartościach prądowych, co czyni je odpowiednimi do zabezpieczania obwodów w obiektach przemysłowych. Przy wymianie takich wkładek, uchwyt izolacyjny umożliwia użytkownikowi bezpieczne manewrowanie elementami, minimalizując ryzyko kontaktu z elementami pod napięciem. Przykładowo, w sytuacjach awaryjnych, kiedy konieczna jest natychmiastowa wymiana bezpiecznika, stosowanie uchwytu izolacyjnego pozwala na uniknięcie wypadków oraz zapewnia zgodność z normami PN-EN 60947, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. Warto zaznaczyć, że ignorowanie tego środka ostrożności może prowadzić do poważnych wypadków, dlatego zrozumienie tego zagadnienia jest kluczowe dla każdego specjalisty w dziedzinie elektrotechniki.
Pytanie 6
Inspekcje instalacji u odbiorców energii elektrycznej powinny być realizowane nie rzadziej niż co
A. 3 lata
B. rok
C. 5 latTwoja odpowiedź
D. miesiąc
Poprawna odpowiedź. Odpowiedź "5 lat" jest zgodna z wymaganiami określonymi w polskich przepisach dotyczących eksploatacji i utrzymania instalacji elektrycznych. Zgodnie z normą PN-IEC 60364 oraz wytycznymi URE (Urząd Regulacji Energetyki), okresowe oględziny instalacji u odbiorców mocy powinny być przeprowadzane nie rzadziej niż co pięć lat. Taki cykl przeglądów ma na celu zapewnienie bezpieczeństwa użytkowników, identyfikację potencjalnych usterek oraz utrzymanie instalacji w odpowiednim stanie technicznym. Przykładowo, regularne przeglądy mogą pomóc w wykryciu uszkodzeń izolacji kabli czy awarii zabezpieczeń, co w dłuższej perspektywie może zapobiec poważniejszym awariom oraz obniżyć ryzyko pożarów. W praktyce, wiele firm stosuje systemy zarządzania utrzymaniem ruchu, w których terminy przeglądów są udokumentowane i monitorowane, co sprzyja lepszemu zarządzaniu bezpieczeństwem energetycznym. Ostatnie badania pokazują, że zaniechanie regularnych przeglądów może prowadzić do wzrostu liczby awarii oraz zwiększenia kosztów napraw, dlatego przestrzeganie pięcioletniego cyklu przeglądów jest kluczowe.
Pytanie 7
W instalacji elektrycznej obwodu gniazd w przedpokoju wykorzystano przewód YDYt 3×2,5 mm². Podczas wiercenia w murze pracownik przypadkowo przeciął przewód, uszkadzając jego dwie żyły. Jak należy prawidłowo usunąć tę usterkę?
A. Wyciągnąć jedynie uszkodzone żyły, zastępując je przewodem jednodrutowym.
B. Prowadzić nowy przewód pomiędzy najbliższymi puszkami, stosując pilota.
C. Rozkuć tynk w miejscu uszkodzenia, połączyć przewody, zaizolować taśmą, a następnie zatynkować ścianę.
D. Rozkuć tynk w miejscu uszkodzenia, zamontować dodatkową puszkę i w niej połączyć żyły.Twoja odpowiedź
Poprawna odpowiedź. Wybór odpowiedzi polegającej na rozkuwaniu tynku w miejscu uszkodzenia, zamontowaniu dodatkowej puszki oraz połączeniu żył jest najbardziej zalecanym sposobem naprawy uszkodzonego przewodu elektrycznego. Tego rodzaju działania są zgodne z obowiązującymi normami oraz najlepszymi praktykami w branży elektrycznej. W sytuacji, gdy przewód został uszkodzony, niezbędne jest zapewnienie odpowiednich warunków do naprawy, co może wiązać się z otwarciem ściany. Instalując dodatkową puszkę, zwiększamy bezpieczeństwo i ułatwiamy przyszłe prace serwisowe. Połączenie żył w puszce umożliwia także zastosowanie złączek, co jest rekomendowane w przypadku napraw elektrycznych. Dzięki temu połączenia są bardziej trwałe i estetyczne, a ryzyko ich przypadkowego usunięcia bądź zwarcia zostaje zminimalizowane. Takie podejście jest zgodne z europejskimi normami instalacji elektrycznych, które nakładają obowiązek używania osprzętu instalacyjnego w celu zwiększenia bezpieczeństwa użytkowania instalacji elektrycznych. W praktyce, zastosowanie dodatkowej puszki stanowi również zabezpieczenie przed przyszłymi uszkodzeniami mechanicznymi. Już na etapie projektowania, warto uwzględnić takie rozwiązania, by minimalizować ryzyko nieprzewidzianych awarii.
Pytanie 8
Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U1n = 230 V, U2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.
A. Częściowe zwarcie w uzwojeniu pierwotnym.Twoja odpowiedź
B. Przerwa w uzwojeniu pierwotnym.
C. Częściowe zwarcie w uzwojeniu wtórnym.Poprawna odpowiedź
D. Przerwa w uzwojeniu wtórnym.
Niepoprawna odpowiedź. Podejście do rozwiązywania problemu z transformatorami wymaga zrozumienia, jak różne uszkodzenia wpływają na napięcia w uzwojeniach. Wybór odpowiedzi wskazującej na przerwę w uzwojeniu pierwotnym jest błędny, ponieważ woltomierz V1 wskazuje pełne napięcie znamionowe. Gdyby uzwojenie pierwotne było uszkodzone, napięcie, które mierzymy, byłoby znacznie obniżone, co nie ma miejsca w tym przypadku. Z kolei wskazanie 40 V na V2 nie sugeruje przerwy w uzwojeniu wtórnym, ale raczej wskazuje na problem, który wprowadza opór do obwodu, co jest charakterystyczne dla częściowego zwarcia. Niepoprawne interpretowanie napięć w uzwojeniach transformatora może prowadzić do nieefektywnej diagnozy oraz niepotrzebnych kosztów napraw. Ponadto myślenie o przerwie w uzwojeniu wtórnym jest również niewłaściwe, ponieważ w takim przypadku całkowite napięcie powinno wynosić zero, co nie ma miejsca w tym przypadku. Prawidłowe rozpoznawanie objawów uszkodzeń sprzętu elektrycznego jest kluczowe dla utrzymania jego efektywności oraz bezpieczeństwa operacyjnego, dlatego ważne jest, aby podchodzić do analizy z odpowiednią wiedzą i doświadczeniem.
Pytanie 9
Podczas pracy z urządzeniami elektrycznymi na wysokościach, jakiego środka ochrony indywidualnej należy użyć?
A. Kask ochronny
B. Buty robocze
C. Uprząż ochronnaTwoja odpowiedź
D. Rękawice ochronne
Poprawna odpowiedź. Uprząż ochronna jest kluczowym elementem zabezpieczenia podczas pracy na wysokościach, szczególnie w przypadku pracy z urządzeniami elektrycznymi. Główne zadanie uprzęży to zapewnienie bezpieczeństwa użytkownikowi przez zapobieganie upadkom z wysokości. Praca na wysokościach wiąże się z ryzykiem, które może prowadzić do poważnych obrażeń lub nawet śmierci. Dlatego przestrzeganie norm BHP i stosowanie odpowiednich środków ochrony indywidualnej jest absolutnie niezbędne. Standardy w branży elektrycznej, takie jak normy EN 361, dokładnie określają wymagania dotyczące uprzęży, w tym ich wytrzymałość oraz sposób użycia. Ważne jest, aby uprzęże były prawidłowo dopasowane i regularnie kontrolowane pod kątem uszkodzeń. Dodatkowo, w kontekście pracy z elektryką, warto zwrócić uwagę na to, aby uprząż nie zawierała metalowych elementów, które mogłyby przewodzić prąd. Moim zdaniem, stosowanie uprzęży ochronnych to nie tylko wymóg prawny, ale przede wszystkim kwestia odpowiedzialności za własne życie i zdrowie.
Pytanie 10
Przed rozpoczęciem wymiany uszkodzonych części instalacji elektrycznej do 1 kV, należy najpierw odłączyć napięcie, a następnie stosować się do zasad bezpieczeństwa w poniższej kolejności:
A. zabezpieczyć przed ponownym załączeniem, potwierdzić brak napięcia, uziemić instalację elektrycznąTwoja odpowiedź
B. potwierdzić brak napięcia, uziemić instalację elektryczną, zabezpieczyć przed ponownym załączeniem
C. zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną, potwierdzić brak napięcia
D. potwierdzić brak napięcia, zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną
Poprawna odpowiedź. Przed przystąpieniem do wymiany uszkodzonych elementów instalacji elektrycznej do 1 kV, kluczowe jest przestrzeganie ustalonej procedury bezpieczeństwa. Po pierwsze, zabezpieczenie przed powtórnym załączeniem oznacza zastosowanie odpowiednich blokad lub zamknięć, które uniemożliwiają przypadkowe przywrócenie zasilania podczas prac. Po tym etapie, potwierdzenie braku napięcia jest niezbędne, aby upewnić się, że instalacja faktycznie jest de-energizowana. Można to osiągnąć za pomocą odpowiednich przyrządów pomiarowych, takich jak wskaźniki napięcia, które powinny być używane przez wykwalifikowany personel. Uziemienie instalacji elektrycznej jest kolejnym krokiem, który zapewnia, że wszelkie pozostałe ładunki elektryczne są bezpiecznie odprowadzane do ziemi, co minimalizuje ryzyko porażenia prądem. Cała ta procedura jest zgodna z normami bezpieczeństwa, takimi jak PN-EN 50110-1, które określają zasady dotyczące eksploatacji instalacji elektrycznych.
Pytanie 11
Na rysunku przedstawiono schemat instalacji ochronnej łazienki w budynku wielopiętrowym. Które elementy nie wymagają przyłączenia do miejscowej szyny wyrównawczej?
1 – instalacja centralnego ogrzewania 2 – instalacja centralnego ogrzewania 3 – instalacja wody ciepłej 4 – instalacja wody zimnej 5 – instalacja gazowa 6 – wanna z tworzywa sztucznego 7 – syfon z PVC 8 – instalacja kanalizacyjna z PVC 9 – styk ochronny gniazdka 10 – tablica rozdzielcza mieszkaniowa 11 – szyna wyrównawcza miejscowa
A. 3 i 4
B. 5 i 9
C. 6 i 8Twoja odpowiedź
D. 1 i 2
Poprawna odpowiedź. Wybór odpowiedzi 6 i 8 jest prawidłowy, ponieważ elementy te, czyli wanna z tworzywa sztucznego oraz syfon z PVC, nie przewodzą prądu elektrycznego, co eliminuje ich konieczność przyłączenia do miejscowej szyny wyrównawczej. Zgodnie z normą PN-IEC 60364, szyna wyrównawcza ma na celu minimalizowanie ryzyka porażenia prądem poprzez uziemienie elementów mogących przewodzić prąd w przypadku uszkodzenia izolacji. Wanna z tworzywa sztucznego (6), jako element wykonany z materiałów izolacyjnych, nie stwarza ryzyka napięcia dotykowego. Podobnie, syfon z PVC (8) nie jest przewodnikiem prądu. Przykładem użycia tego schematu są łazienki w budynkach wielopiętrowych, gdzie prawidłowe przyłączenie do systemu wyrównawczego elementów metalowych, takich jak rury wodne czy instalacje centralnego ogrzewania, jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Warto pamiętać, że przepisy budowlane i normy techniczne (takie jak PN-EN 61140) wyraźnie określają zasady dotyczące ochrony przed porażeniem prądem, co powinno być przestrzegane w każdym projekcie budowlanym.
Pytanie 12
Który z pokazanych na zdjęciach przewodów przeznaczony jest do układania w tynku?
A.
C.Twoja odpowiedź
D.
B.
Poprawna odpowiedź. Przewód pokazany na zdjęciu C jest rurą osłonową, która jest przeznaczona do układania w tynku. Jego gładka powierzchnia zewnętrzna oraz elastyczność sprawiają, że idealnie sprawdza się w warunkach budowlanych, gdzie istnieje potrzeba łatwego prowadzenia instalacji elektrycznych w ścianach. W kontekście standardów branżowych, takie rury powinny spełniać normy dotyczące odporności na działanie ognia oraz mechaniczne uszkodzenia. Zastosowanie rur osłonowych w tynku, zgodnie z Polskimi Normami PN-IEC 61386, zapewnia odpowiednią ochronę przewodów przed uszkodzeniami mechanicznymi i przed wpływem wilgoci. Przykładem praktycznego zastosowania może być instalacja elektryczna w nowo budowanym domu, gdzie przewody są układane w tynkach, co zapobiega ich wystawieniu na działanie czynników zewnętrznych oraz zwiększa bezpieczeństwo użytkowania. Warto również zwrócić uwagę, że stosowanie odpowiednich rur osłonowych w tynku jest kluczowe dla długowieczności instalacji oraz dla utrzymania estetyki wnętrz.
Pytanie 13
Jakie oznaczenie ma elektryczny silnik, który jest przeznaczony do pracy cyklicznej w trybie: 4 minuty – działanie, 6 minut – przerwa?
A. S2 40
B. S2 60
C. S3 40%Poprawna odpowiedź
D. S3 60%Twoja odpowiedź
Niepoprawna odpowiedź. Odpowiedzi wskazujące na S2, zarówno w wersji z 60%, jak i 40%, są mylące, gdyż odnoszą się do zupełnie innego trybu pracy silnika elektrycznego. Oznaczenie S2 dotyczy silników, które są przystosowane do pracy przez określony czas, lecz nie przewidują przerwy w cyklu roboczym. W przypadku S2 silnik może pracować przez krótki czas, a jego zdolność do pracy nie jest dostosowana do częstych cykli przerywanych, co może prowadzić do przegrzania i uszkodzenia urządzenia. Typowe cykle pracy S2 są krótsze i nie przewidują długich okresów przerwy. Oznaczenie S3 natomiast jest dedykowane do pracy przerywanej, co czyni je bardziej odpowiednim w kontekście podanego pytania. Warto również zauważyć, że wybierając niewłaściwe oznaczenia, można wprowadzić w błąd nie tylko w kontekście efektywności energetycznej, ale także w kwestiach bezpieczeństwa operacyjnego. Silniki muszą być odpowiednio dostosowane do zakładanych warunków pracy, aby uniknąć nadmiernego zużycia czy nawet awarii. Typowe błędy myślowe obejmują nieprawidłowe interpretowanie cykli pracy oraz mylenie ich z obciążeniem, co może prowadzić do wyboru niewłaściwego silnika dla danej aplikacji.
Pytanie 14
Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadprądowymi nie musi obejmować
A. opisu doboru urządzeń zabezpieczającychTwoja odpowiedź
B. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych
C. specyfikacji technicznej instalacji
D. spisu terminów oraz zakresów prób i badań kontrolnych
Poprawna odpowiedź. Właściwie dobrana instrukcja eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadprądowymi jest kluczowym dokumentem, który powinien zawierać niezbędne informacje dotyczące utrzymania i bezpieczeństwa tych systemów. Odpowiedź wskazująca na brak potrzeby zawarcia opisu doboru urządzeń zabezpieczających jest prawidłowa, ponieważ ten aspekt nie jest bezpośrednio związany z codzienną eksploatacją i konserwacją instalacji. W praktyce, dobór urządzeń zabezpieczających jest zagadnieniem, które powinno zostać omówione na etapie projektowania instalacji. W tej fazie kluczowe jest dostosowanie wyłączników do specyfiki obciążenia i warunków pracy, co powinno być zgodne z normami PN-IEC 60898 oraz PN-IEC 60947. Możliwość doboru odpowiednich urządzeń powinna być wcześniej przeanalizowana przez projektanta, a w instrukcji eksploatacyjnej powinny być uwzględnione jedynie informacje dotyczące ich użytkowania i konserwacji, co zwiększa efektywność i bezpieczeństwo pracy w obiektach.
Pytanie 15
Przeglądu przeciwpożarowego wyłącznika prądu należy dokonywać w okresach ustalonych przez producenta, lecz nie rzadziej niż raz na
A. trzy lata.
B. rok.Twoja odpowiedź
C. pięć lat.
D. dwa lata.
Poprawna odpowiedź. Prawidłowa odpowiedź to „raz na rok”, bo przeciwpożarowy wyłącznik prądu jest elementem instalacji bezpieczeństwa pożarowego i z punktu widzenia przepisów oraz dobrej praktyki musi być regularnie sprawdzany. Producent może oczywiście w instrukcji zalecić nawet częstsze przeglądy, ale nie wolno schodzić poniżej minimum rocznego. Chodzi tu nie tylko o samo „kliknięcie” wyłącznika, ale o kontrolę całego toru zasilania, mechanizmu napędowego, obwodów sterowniczych, oznakowania, dostępności i poprawności zadziałania. W razie pożaru ten aparat ma jednym ruchem odłączyć zasilanie budynku (lub jego części), żeby ekipy ratownicze mogły bezpiecznie działać i żeby ograniczyć ryzyko porażenia, zwarć wtórnych czy podtrzymywania pożaru przez instalację elektryczną. Z mojego doświadczenia roczne przeglądy często wykrywają problemy typu: zapieczone mechanizmy, nadpalone styki, uszkodzone cewki, źle opisane przyciski, zablokowany dostęp (np. zastawione drzwi, zasłonięte kasety). W nowoczesnych obiektach przegląd łączy się też z testem integracji z systemem sygnalizacji pożaru, automatyką pożarową, wentylacją oddymiającą. Dobrą praktyką jest prowadzenie protokołów z tych przeglądów, ze zdjęciami i pomiarami, tak żeby w razie kontroli PSP lub UDT było jasne, że urządzenie jest eksploatowane zgodnie z instrukcją producenta i wymaganiami ochrony przeciwpożarowej. Regularny, coroczny przegląd po prostu znacząco zwiększa pewność, że w sytuacji krytycznej wyłącznik zadziała tak, jak powinien.
Pytanie 16
Jakie rozwiązania powinny być wdrożone, aby zapewnić ochronę przed porażeniem elektrycznym w przypadku uszkodzenia pracowników obsługujących maszynę roboczą, która jest napędzana silnikiem trójfazowym o napięciu 230/400 V, podłączonym do sieci TN-S i zabezpieczonym wyłącznikiem różnicowoprądowym?
A. Wprowadzić zasilanie w systemie SELV
B. Podłączyć obudowę silnika do przewodu PETwoja odpowiedź
C. Wykorzystać zasilanie w systemie PELV
D. Podłączyć obudowę silnika do przewodu N
Poprawna odpowiedź. Prawidłowe połączenie korpusu silnika z przewodem PE (ochronnym) jest kluczowe dla zapewnienia efektywnej ochrony przeciwporażeniowej w układach zasilania trójfazowego. W systemie TN-S, przewód PE jest oddzielony od przewodu neutralnego (N), co zwiększa bezpieczeństwo użytkowania. Połączenie to zabezpiecza przed niebezpiecznymi napięciami, które mogą wystąpić wskutek uszkodzenia izolacji lub innych awarii. Przykładowo, jeśli izolacja przewodu fazowego ulegnie uszkodzeniu, prąd może przepływać do korpusu maszyny. Dzięki połączeniu z przewodem PE, prąd zostanie skierowany do ziemi, co pozwoli na szybkie zadziałanie wyłącznika różnicowoprądowego, minimalizując ryzyko porażenia prądem. Takie podejście jest zgodne z normami IEC 60364 oraz PN-EN 61140, które podkreślają znaczenie zastosowania ochrony przed dotykiem bezpośrednim oraz pośrednim, a także wskazują na konieczność odpowiedniego uziemienia elementów metalowych. W praktyce, stosowanie przewodów o odpowiednim przekroju oraz regularne kontrole instalacji są kluczowe dla utrzymania bezpieczeństwa w środowisku pracy.
Pytanie 17
Jednofazowa grzałka o mocy 4 kW jest zasilana przewodem o długości 10 m i przekroju 1,5 mm². W jaki sposób zmienią się straty mocy w przewodzie zasilającym, gdy jego przekrój wyniesie 2,5 mm²?
A. Zmniejszą się o 100%
B. Zwiększą się o 100%
C. Zmniejszą się o 40%Twoja odpowiedź
D. Zwiększą się o 40%
Poprawna odpowiedź. Przy zwiększeniu przekroju przewodu z 1,5 mm² do 2,5 mm² straty mocy w przewodzie ulegają redukcji o 40%. Straty mocy w przewodach elektrycznych są funkcją oporu, który z kolei zależy od przekroju przewodu, długości oraz materiału, z którego jest wykonany. Opór przewodu można obliczyć ze wzoru: R = ρ * (L / A), gdzie ρ to oporność właściwa materiału, L to długość przewodu, a A to jego przekrój. Zwiększenie powierzchni przekroju przewodu zmniejsza opór, co prowadzi do mniejszych strat mocy na skutek efektu Joule'a, gdzie moc stratna P = I² * R. Przykładowo, w instalacjach przemysłowych, gdzie wykorzystywane są długie przewody zasilające, zastosowanie większego przekroju przewodu nie tylko poprawia efektywność energetyczną, ale także zmniejsza ryzyko przegrzewania się przewodów oraz awarii. Standardy takie jak PN-IEC 60364 zalecają stosowanie odpowiednich przekrojów przewodów, aby zminimalizować straty energii oraz zwiększyć bezpieczeństwo instalacji elektrycznych.
Pytanie 18
Istotnym czynnikiem wpływającym na skuteczność chłodzenia indukcyjnego silnika elektrycznego jest
A. czujnik temperatury
B. koło pasowe
C. klatka wirnika
D. wlot powietrzaTwoja odpowiedź
Poprawna odpowiedź. Wlot powietrza odgrywa kluczową rolę w efektywności chłodzenia indukcyjnego silnika elektrycznego. Odpowiednia wentylacja jest niezbędna do odprowadzania ciepła generowanego podczas pracy silnika, co wpływa na jego wydajność i żywotność. Wlot powietrza umożliwia cyrkulację chłodnego powietrza do wnętrza silnika, co przyczynia się do obniżenia temperatury komponentów, takich jak stator i wirnik. Zastosowanie odpowiednio zaprojektowanych kanałów wentylacyjnych, zgodnych z normami IEC 60034, pozwala na optymalne chłodzenie silnika, minimalizując ryzyko przegrzania. W praktyce, wloty powietrza powinny być regularnie kontrolowane oraz wentylowane, aby zapewnić właściwe odprowadzanie ciepła. Przykładem skutecznego zastosowania jest użycie wentylatorów chłodzących, które wspomagają naturalną cyrkulację powietrza w silnikach o dużej mocy, co znacząco poprawia ich efektywność energetyczną i wydajność operacyjną.
Pytanie 19
Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania maszyny przedstawionej na ilustracji?
A. Rozbudowa instalacji elektrycznej podłogowej.
B. Wymiana przyłącza ziemnego.Twoja odpowiedź
C. Wykonanie instalacji elektrycznej natynkowej.
D. Przebudowa przyłącza napowietrznego.
Poprawna odpowiedź. Wymiana przyłącza ziemnego to zadanie, które wymaga precyzyjnych i głębokich wykopów, aby móc prawidłowo zainstalować nowe kable elektryczne. Maszyna przedstawiona na ilustracji, czyli koparka łańcuchowa, jest idealnym narzędziem do tego celu, ponieważ umożliwia wykopanie rowów o odpowiedniej głębokości i szerokości, co jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności instalacji elektrycznej. Przykładowo, podczas wymiany przyłącza ziemnego, należy zachować szczególną ostrożność, aby unikać uszkodzenia istniejących instalacji podziemnych, takich jak rury wodociągowe czy gazowe. W standardach branżowych, takich jak PN-EN 50110, podkreśla się znaczenie dokładności i staranności w wykonywaniu takich prac, aby zminimalizować ryzyko awarii oraz zapewnić długotrwałość nowej instalacji. W praktyce, wykopy powinny być planowane z wyprzedzeniem, a teren powinien być odpowiednio oznakowany, co jest zgodne z dobrymi praktykami w dziedzinie bezpieczeństwa pracy i ochrony środowiska.
Pytanie 20
Jaką wartość powinno mieć napięcie pomiarowe przy pomiarze rezystancji izolacji kabla umieszczonego w gruncie?
A. 250 V
B. 1 000 V
C. 2 500 VPoprawna odpowiedź
D. 500 VTwoja odpowiedź
Niepoprawna odpowiedź. Napięcia 1 000 V, 500 V i 250 V są nieodpowiednie do pomiarów rezystancji izolacji kabli ułożonych w ziemi, ponieważ są zbyt niskie, aby zapewnić dokładne i wiarygodne wyniki. Użycie napięcia 1 000 V może być stosowane w niektórych aplikacjach, jednak w przypadku kabli ułożonych w ziemi, nie dostarcza ono wystarczającej energii do identyfikacji potencjalnych uszkodzeń izolacji, które mogą być przyczyną awarii w przyszłości. Podobnie, napięcie 500 V jest zdecydowanie poniżej standardów przemysłowych dla takich zastosowań, co skutkuje brakiem możliwości wykrycia słabych punktów w izolacji. Z kolei wartość 250 V jest znacznie zbyt niska, aby jakiekolwiek pomiary miały sens w kontekście oceny stanu izolacji w trudnych warunkach gruntowych. Zastosowanie niewłaściwego napięcia podczas pomiarów może prowadzić do fałszywych wyników, co w konsekwencji prowadzi do błędnych decyzji w zakresie konserwacji i eksploatacji kabli. Kluczowe jest, aby w takich sytuacjach polegać na uznanych standardach i dobrach praktykach branżowych, które jasno wskazują, że napięcie 2 500 V powinno być stosowane w celu zapewnienia odpowiedniej dokładności pomiarów i bezpieczeństwa całej instalacji.
Pytanie 21
Badania instalacji odgromowej w obiekcie budowlanym ujawniły rezystancję uziomu równą 35 Ω. Aby uzyskać zalecaną rezystancję uziomu na poziomie 10 Ω, należy
A. usunąć zaciski probiercze
B. wydłużyć uziom szpilkowyPoprawna odpowiedź
C. zwiększyć średnicę zwodów w instalacji odgromowej
D. powiększyć średnicę przewodu odgromowegoTwoja odpowiedź
Niepoprawna odpowiedź. Odpowiedzi sugerujące zwiększenie średnicy przewodu odgromowego, likwidację zacisków probierczych czy zmiany w średnicy zwodów w instalacji odgromowej są błędne, ponieważ nie odnoszą się bezpośrednio do obniżenia rezystancji uziomu. Zwiększenie średnicy przewodu odgromowego może wprawdzie poprawić przewodnictwo elektryczne samego przewodu, ale nie wpływa na opór uziomu, który zależy od jego kontaktu z ziemią. Ponadto, likwidacja zacisków probierczych prowadziłaby do utraty możliwości pomiarowych i diagnozowania stanu uziomu, co jest kluczowe dla bezpieczeństwa. Zmiana średnicy zwodów, chociaż może poprawić ich wytrzymałość na wyładowania, nie ma wpływu na rezystancję uziomu. Typowym błędem jest mylenie pojęć związanych z odprowadzaniem prądu i rezystancją uziomu. Przy projektowaniu systemów odgromowych należy pamiętać, że kluczowym czynnikiem jest bezpośredni kontakt z ziemią oraz efektywne odprowadzanie ładunków, co można osiągnąć jedynie poprzez odpowiednie wydłużenie uziomu. W wielu przypadkach, to właśnie długość i głębokość uziomu w gruncie są decydującymi czynnikami wpływającymi na jego rezystancję.
Pytanie 22
Aby przeprowadzić bezpieczne oraz efektywne działania mające na celu zlokalizowanie uszkodzenia w silniku jednofazowym z kondensatorem rozruchowym, należy wykonać kolejność następujących czynności:
A. odkręcić pokrywę tabliczki zaciskowej, rozładować kondensator, przeprowadzić oględziny oraz pomiary kontrolne, odłączyć zasilanie
B. rozładować kondensator, przeprowadzić oględziny oraz pomiary kontrolne, odłączyć zasilanie, odkręcić pokrywę tabliczki zaciskowej
C. odłączyć zasilanie, odkręcić pokrywę tabliczki zaciskowej, rozładować kondensator, przeprowadzić oględziny oraz pomiary kontrolneTwoja odpowiedź
D. przeprowadzić oględziny oraz pomiary kontrolne, odłączyć zasilanie, odkręcić pokrywę tabliczki zaciskowej, rozładować kondensator
Poprawna odpowiedź. Poprawna odpowiedź polega na odłączeniu napięcia zasilania, odkręceniu pokrywy tabliczki zaciskowej, rozładowaniu kondensatora i przeprowadzeniu oględzin oraz pomiarów sprawdzających. Każdy z tych kroków ma kluczowe znaczenie dla zapewnienia bezpieczeństwa i efektywności pracy. Pierwszym krokiem jest odłączenie napięcia zasilania, co minimalizuje ryzyko porażenia prądem oraz zapobiega uszkodzeniom sprzętu. Następnie, odkręcenie pokrywy tabliczki zaciskowej umożliwia dostęp do wewnętrznych komponentów silnika. Warto zauważyć, że kondensatory mogą przechowywać ładunek elektryczny nawet po odłączeniu zasilania, dlatego ważne jest, aby rozładować kondensator przed dalszymi pracami, co eliminuje ryzyko porażenia. Ostatnim krokiem są oględziny i pomiary, które pozwalają na diagnozowanie potencjalnych uszkodzeń oraz ocenę stanu technicznego silnika. Stosowanie tej kolejności działań jest zgodne z dobrymi praktykami w zakresie bezpieczeństwa oraz spotykanymi w normach branżowych, co zapewnia skuteczność działań serwisowych i naprawczych.
Pytanie 23
W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość ZS = 4,5 Ω. Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?
B.
C.
A.Twoja odpowiedź
D.
Poprawna odpowiedź. Odpowiedź A jest jak najbardziej trafna. Zabezpieczenie obwodu gniazda jednofazowego 230 V przy pomocy aparatu B10 świetnie chroni przed problemami, jakie mogą się pojawić w przypadku zwarcia. Z pomiarów impedancji pętli zwarcia wynika, że prąd zwarcia wynosi 51,11 A. Wyłącznik nadprądowy o charakterystyce B10 działa przy prądzie przynajmniej 10 A, co oznacza, że przy takim zwarciu jak to, zadziała prawie od razu. Warto zaznaczyć, że w sytuacjach, gdzie prąd rozruchowy jest wyższy, dobre praktyki sugerują użycie wyłączników C lub D, ale w tym przypadku B10 jest całkiem odpowiedni. Odpowiedni dobór wyłączników nadprądowych to klucz do bezpieczeństwa w instalacjach elektrycznych, więc trzeba to dobrze przemyśleć, analizując impedancję i obciążenie. W normach takich jak IEC ciągle przypomina się o tym, jak ważne jest, żeby stosować właściwe zabezpieczenia, aby zminimalizować ryzyko uszkodzeń przy ewentualnych awariach.
Pytanie 24
W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcią tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?
Poprawna odpowiedź. Odpowiedź G2 jest prawidłowa, ponieważ w instalacjach elektrycznych przy zastosowaniu układu TN-S, kluczowe znaczenie ma impedancja pętli zwarcia, która powinna być zachowana w określonych granicach, aby zapewnić bezpieczeństwo użytkowników i prawidłowe działanie zabezpieczeń. W przypadku obwodu G2 zmierzona impedancja pętli zwarcia była zbyt wysoka, co może prowadzić do niewłaściwego działania zabezpieczeń, takich jak wyłączniki nadprądowe. W praktyce oznacza to, że w momencie zwarcia, prąd nie osiągnie wymaganej wartości, aby wyłączyć obwód, co stwarza ryzyko pożaru lub porażenia prądem. Zgodnie z normą PN-IEC 60364, impedancja pętli zwarcia powinna być dobrana tak, aby w przypadku zwarcia prąd płynący przez zabezpieczenie był wystarczający do jego zadziałania. Odpowiednie pomiary i ich analiza są kluczowe w projektowaniu i modernizacji instalacji elektrycznych.
Pytanie 25

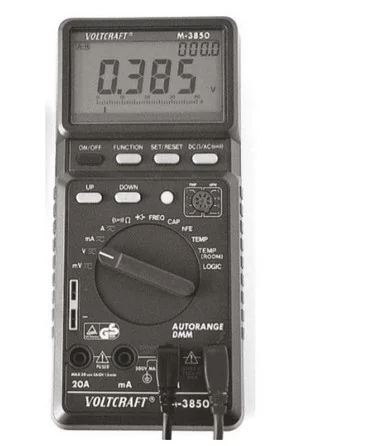

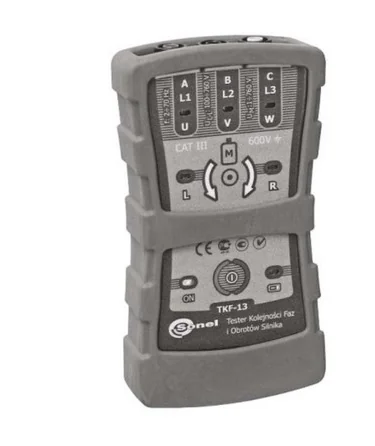

Którego z przedstawionych mierników należy użyć do pomiaru pojemności kondensatora rozruchowego silnika indukcyjnego jednofazowego metodą bezpośrednią?
B.
D.
A.Twoja odpowiedź
C.
Poprawna odpowiedź. Odpowiedź A jest poprawna, ponieważ multimetr z funkcją pomiaru pojemności (oznaczenie "CAP") jest odpowiednim narzędziem do bezpośredniego pomiaru pojemności kondensatora rozruchowego silnika indukcyjnego jednofazowego. Tego rodzaju kondensatory są kluczowe w zastosowaniach silników, ponieważ wspierają uruchamianie silnika, a ich ocena wymaga precyzyjnych pomiarów elektronicznych. Multimetry są niezwykle wszechstronne i mogą również mierzyć inne parametry, takie jak napięcie czy prąd, co sprawia, że stanowią podstawowe wyposażenie w warsztatach i laboratoriach elektronicznych. W praktyce, aby zmierzyć pojemność kondensatora, należy ustawić multimetr na odpowiedni zakres pomiarowy, podłączyć przewody do końcówek kondensatora, a następnie odczytać wartość pojemności. Standardy branżowe, takie jak IEC 61010, podkreślają znaczenie stosowania odpowiednich mierników do pomiaru parametrów elektrycznych, co przyczynia się do bezpieczeństwa i dokładności przeprowadzanych pomiarów.
Pytanie 26
Jakim przyrządem należy przeprowadzić bezpośredni pomiar mocy biernej?
A. WaromierzaPoprawna odpowiedź
B. Częstościomierza
C. Fazomierza
D. WatomierzaTwoja odpowiedź
Niepoprawna odpowiedź. Wybór fazomierza, częstościomierza lub watomierza nie jest właściwy przy pomiarze mocy biernej, co wynika z ich specyfiki funkcjonalnej. Fazomierz służy do pomiaru kąta przesunięcia fazowego między napięciem a prądem, co tylko pośrednio może pomóc w określeniu mocy biernej, ale nie umożliwia jej bezpośredniego pomiaru. Z kolei częstościomierz jest urządzeniem do pomiaru częstotliwości sygnału, co jest istotne w kontekście analizy harmonijnej, lecz nie dostarcza informacji na temat mocy w obwodach prądu zmiennego. Watomierz natomiast mierzy moc czynną, a nie bierną, co oznacza, że koncentruje się na energii rzeczywistej konsumowanej przez odbiorniki. Jest to kluczowe dla oceny efektywności energetycznej, ale nie odnosi się bezpośrednio do mocy biernej, co może prowadzić do mylnego wniosku, iż pomiar mocy czynnej wystarczy do określenia całości wydajności układu. Zrozumienie tej różnicy jest kluczowe w kontekście projektowania i analizy systemów energetycznych, gdzie zarówno moc czynna, jak i bierna mają swoje znaczenie w ocenie jakości zasilania i stabilności sieci. Nieodpowiednie interpretowanie tych pojęć może prowadzić do nieefektywnego zarządzania zasobami energetycznymi, co w dłuższej perspektywie generuje dodatkowe koszty operacyjne.
Pytanie 27
Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie
A. impedancji pętli zwarcia.
B. rezystancji uziemienia uziomu ochronnego.Twoja odpowiedź
C. ciągłości przewodów wyrównawczych.
D. rezystancji izolacji podłogi stanowiska izolowanego.Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór odpowiedzi dotyczącej impedancji pętli zwarcia jest błędny, ponieważ tego rodzaju pomiar dotyczy całkowitej rezystancji obwodu elektrycznego, a nie izolacji podłogi. Impedancja pętli zwarcia używana jest głównie do oceny skuteczności zabezpieczeń przeciwwybuchowych i jest istotna w kontekście ochrony przed skutkami zwarć. Użytkownik, który myśli, że pomiar impedancji pętli zwarcia jest równoważny pomiarowi rezystancji izolacji, mógłby mylnie sądzić, że te dwa pomiary dostarczają tych samych informacji, co jest nieprawdziwe. Kolejna niepoprawna odpowiedź, dotycząca ciągłości przewodów wyrównawczych, również nie jest spójna z przedstawionym układem. Ciągłość przewodów jest ważna do zapewnienia skutecznej ochrony przed porażeniem, ale nie jest ona bezpośrednio związana z badaniem izolacji podłogi. Podobnie, odpowiedź sugerująca pomiar rezystancji uziemienia jest myląca, ponieważ dotyczy ona innego aspektu systemu elektrycznego, a nie jakości izolacji. Ostatnia błędna odpowiedź, dotycząca rezystancji izolacji podłogi stanowiska izolowanego, jest bliska prawidłowej, jednak nie zrozumiałe dla użytkownika może być, w jakim kontekście pomiar ten jest przeprowadzany. Niezrozumienie różnic pomiędzy tymi zjawiskami może prowadzić do nieprawidłowej oceny bezpieczeństwa instalacji elektrycznych, co w konsekwencji może zagrażać zdrowiu i bezpieczeństwu użytkowników.
Pytanie 28
Który symbol graficzny określa urządzenie elektryczne wyposażone w izolację podwójną lub wzmocnioną?
C.Twoja odpowiedź
B.
A.
D.
Poprawna odpowiedź. Poprawna odpowiedź to "C." ponieważ symbol graficzny przedstawiający kwadrat w kwadracie jest powszechnie uznawany za oznaczenie urządzeń elektrycznych, które są wyposażone w podwójną lub wzmocnioną izolację. Urządzenia te należą do klasy ochronności II, co oznacza, że są projektowane w taki sposób, aby zminimalizować ryzyko porażenia prądem elektrycznym dla użytkownika. W praktyce oznacza to, że takie urządzenia są często używane w miejscach, gdzie istnieje zwiększone ryzyko kontaktu z wodą lub innymi przewodnikami prądu. Przykłady urządzeń klasy II to wiele sprzętów gospodarstwa domowego, takich jak odkurzacze czy tostery, które wyposażone są w izolację, uniemożliwiającą przepływ prądu do obudowy. Zrozumienie tych symboli jest kluczowe dla każdego specjalisty w dziedzinie elektryki, ponieważ pozwala na właściwe dobieranie sprzętu do warunków pracy oraz zapewnienie bezpieczeństwa użytkowników. Warto również zaznaczyć, że zgodnie z normami IEC 61140, urządzenia z podwójną izolacją powinny być oznaczone tym symbolem, co ułatwia ich identyfikację w obiegu handlowym.
Pytanie 29
Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?
A. 25 VTwoja odpowiedź
B. 12 V
C. 60 V
D. 50 VPoprawna odpowiedź
Niepoprawna odpowiedź. Wartości napięcia dotykowego, które są podane w odpowiedziach, mogą wprowadzać w błąd, jeśli nie zostaną właściwie zrozumiane w kontekście bezpieczeństwa elektrycznego. Odpowiedzi 12 V, 25 V oraz 60 V nie spełniają kryteriów bezpieczeństwa, które zostały określone przez normy dotyczące ochrony przed porażeniem prądem. Przykładowo, napięcie 12 V jest często uznawane za stosunkowo bezpieczne, lecz w praktyce może być nieadekwatne w kontekście długotrwałego kontaktu z ciałem ludzkim, zwłaszcza w obecności wilgoci, co zwiększa ryzyko przepływu prądu. Z kolei napięcie 25 V, chociaż niższe od 50 V, nie jest wystarczające do oceny realnych zagrożeń, które mogą wystąpić w standardowych ustaleniach. Natomiast napięcie 60 V przekracza bezpieczny poziom, wprowadzając znaczne ryzyko dla zdrowia użytkowników. Pamiętajmy, że ochrona przed porażeniem prądem opiera się na systematycznym podejściu do projektowania instalacji elektrycznych, które uwzględniają nie tylko wartości napięcia, ale także warunki ich użytkowania. Kluczowe jest zrozumienie, że przekraczanie ustalonych wartości granicznych napięcia może prowadzić do poważnych konsekwencji zdrowotnych, a także odpowiedzialności prawnej w przypadku awarii. Normy bezpieczeństwa elektrycznego, takie jak IEC 60479, podkreślają znaczenie przestrzegania tych zasad, aby zminimalizować ryzyko dla użytkowników.
Pytanie 30
Zamiana przewodu OWY 2,5 mm2 na YKY 2,5 mm2 w odbiorniku ruchomym doprowadzi do
A. wzrostu wytrzymałości mechanicznej przewodu
B. obniżenia obciążalności prądowej
C. zmiany wytrzymałości mechanicznej przewoduTwoja odpowiedź
D. podniesienia obciążalności prądowej
Poprawna odpowiedź. Wybór odpowiedzi dotyczącej zmniejszenia wytrzymałości mechanicznej przewodu YKY 2,5 mm² w porównaniu do OWY 2,5 mm² jest trafny z kilku powodów. Przewody OWY, wykonane z miedzi i zwykle stosowane w instalacjach, charakteryzują się większą elastycznością i odpornością na uszkodzenia mechaniczne. W przeciwieństwie do nich, przewody YKY, chociaż mają lepsze właściwości izolacyjne i są bardziej odporne na działanie chemikaliów, są również sztywniejsze. Zmiana na przewód YKY w zastosowaniach, gdzie przewód jest narażony na ruch, może prowadzić do łatwiejszych uszkodzeń związanych z nadmiernym zginaniem czy przecieraniem. To bardzo ważne w kontekście projektowania instalacji elektrycznych, gdzie przewody często muszą być elastyczne, aby wytrzymać różne ruchy i wibracje. W praktyce, standardy takie jak PN-EN 60228 definiują różne parametry przewodów i ich zastosowań, co podkreśla znaczenie wyboru odpowiedniego typu w zależności od środowiska operacyjnego. Dlatego w kontekście zastosowania przewodów w instalacjach ruchomych, zmiana na YKY może nie być optymalnym rozwiązaniem.
Pytanie 31
Który z mierników należy wybrać do pomiaru natężenia prądu bez dodatkowych urządzeń w wewnętrznej linii zasilającej budynek?
Miernik 2.
Miernik 4.
Miernik 1.
Miernik 3.Twoja odpowiedź
Poprawna odpowiedź. Miernik 3, czyli cęgowy miernik prądu, to naprawdę dobry wybór, jeśli chodzi o pomiar natężenia prądu w linii zasilającej budynek. Działa on na zasadzie pomiaru pola magnetycznego, które powstaje dzięki przepływającemu prądowi. Dzięki temu nie musisz przerywać obwodu, co jest super ważne, zwłaszcza z punktu widzenia bezpieczeństwa i wygody, gdy pracujesz z instalacjami elektrycznymi. W praktyce elektrycy często używają cęgowych mierników do diagnozowania problemów, sprawdzania obciążeń, czy konserwacji. W przeciwieństwie do tradycyjnych multimetrów, które trzeba podłączać do obwodu, cęgowe mierniki pozwalają na szybkie i bezpieczne pomiary w trudno dostępnych miejscach. Fajnie jest też pamiętać o normach bezpieczeństwa IEC 61010, które mówią o zasadach pomiarów w instalacjach elektrycznych. Ważny jest też odpowiedni wybór zakresu pomiarowego, bo to wpływa na dokładność wyników. Korzystanie z cęgowego miernika prądu to najlepszy sposób na zapewnienie sobie bezpieczeństwa i dokładności w pracy przy elektryce.
Pytanie 32
Jakie warunki muszą zostać spełnione podczas pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym odłączeniu napięcia zasilającego?
A. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światłaTwoja odpowiedź
B. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła
C. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła
D. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światłaPoprawna odpowiedź
Niepoprawna odpowiedź. Wybór niepoprawnych warunków do pomiaru rezystancji izolacji często wynika z braku zrozumienia podstawowych zasad bezpieczeństwa i metodologii pomiarowej. W scenarios, gdzie odbiorniki pozostają włączone do gniazd wtyczkowych, istnieje realne ryzyko zwarcia oraz uszkodzenia sprzętu. Takie podejście zaprzecza podstawowym zasadom ochrony przeciwporażeniowej, które mówią o konieczności całkowitego odłączenia zasilania przed przystąpieniem do jakichkolwiek działań pomiarowych. Obecność zamontowanych źródeł światła również stwarza zagrożenie, ponieważ może prowadzić do fałszywych odczytów wyników, które nie odzwierciedlają rzeczywistej sytuacji stanu izolacji instalacji. Ponadto, włączone łączniki oświetleniowe, mimo że mogą wydawać się korzystne, mogą w rzeczywistości wprowadzać dodatkowe obciążenie do obwodu, co prowadzi do nieprecyzyjnych pomiarów. Zgodnie z normami, takimi jak PN-EN 61557, kluczowe jest, aby wszystkie potencjalne obciążenia były usunięte przed przystąpieniem do pomiarów. Tego typu błędne podejścia mogą prowadzić do poważnych konsekwencji, w tym do uszkodzenia instalacji, urządzeń oraz, co najważniejsze, mogą zagrażać zdrowiu i życiu osób pracujących z instalacjami elektrycznymi.
Pytanie 33
Instalację elektryczną wykonaną przewodami ADY 4×6 mm2 zmodernizowano stosując przewody YDY 4×10 mm2 oraz LgYżo 10 mm2 ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności prądowej nowych przewodów.
A. 48,23 A
B. 44,59 ATwoja odpowiedź
C. 49,00 A
D. 53,00 A
Poprawna odpowiedź. Poprawna odpowiedź to 44,59 A, co zostało obliczone na podstawie tabeli obciążalności prądowej dla przewodów YDY o przekroju 10 mm². Wartość obciążalności dla tego typu przewodów, układanych w korytku kablowym, wynosi 49 A. Następnie zastosowano współczynnik poprawkowy równy 0,91, który uwzględnia fakt, że przewody są ułożone w grupie czterech żył roboczych. Przemnażając 49 A przez 0,91, otrzymujemy 44,59 A, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznej. W praktyce, znajomość tych wartości jest niezwykle istotna podczas projektowania oraz modernizacji instalacji, ponieważ pozwala na uniknięcie przeciążenia przewodów, co mogłoby prowadzić do awarii instalacji czy nawet pożaru. Dobrą praktyką jest również regularne sprawdzanie oraz aktualizacja wiedzy na temat norm i przepisów, które mogą się zmieniać, a także dostosowywanie projektów do zmieniających się warunków eksploatacyjnych.
Pytanie 34
Które wymaganie dotyczące zasilania silnika indukcyjnego musi być spełnione, aby podczas regulacji prędkości obrotowej dało się uzyskać przedstawione na wykresie charakterystyki mechaniczne?
A. U/f = const.Twoja odpowiedź
B. U = const.
C. U · f = const.
D. f = const.
Poprawna odpowiedź. Odpowiedź U/f = const. jest poprawna, ponieważ w kontekście regulacji prędkości obrotowej silnika indukcyjnego kluczowe jest utrzymywanie stałego stosunku napięcia do częstotliwości. Ta zasada jest fundamentalna dla zachowania optymalnych charakterystyk momentu obrotowego w szerokim zakresie prędkości obrotowej. Stabilizując ten stosunek, zapewniamy, że strumień magnetyczny w rdzeniu silnika pozostaje na odpowiednim poziomie, co umożliwia efektywne przekazywanie energii i minimalizuje straty energii oraz ryzyko przegrzewania się silnika. Przykłady zastosowania tej zasady obejmują systemy napędowe w przemyśle, gdzie silniki indukcyjne są często stosowane w aplikacjach wymagających precyzyjnej regulacji prędkości, jak np. w taśmach transportowych czy pompach. Utrzymanie optymalnego stosunku U/f jest zgodne z najlepszymi praktykami inżynieryjnymi, co przyczynia się do zwiększenia efektywności energetycznej oraz wydłużenia żywotności sprzętu. Warto również zwrócić uwagę na standardy takie jak IEC 60034, które dostarczają wytycznych dotyczących charakterystyk i efektywności silników elektrycznych, co jest istotne dla inżynierów projektujących systemy zasilania.
Pytanie 35
Jakim środkiem ochrony przeciwporażeniowej zapewnia się bezpieczeństwo przed dotykiem pośrednim?
A. Samoczynnego szybkiego wyłączenia napięciaPoprawna odpowiedź
B. Izolowania części czynnych
C. Umieszczenia elementów z napięciem poza zasięgiem rękiTwoja odpowiedź
D. Instalowania osłon i barier
Niepoprawna odpowiedź. Wybierając odpowiedzi, które nie dotyczą samoczynnego szybkiego wyłączenia napięcia, można napotkać na szereg nieporozumień odnośnie metod ochrony przed dotykiem pośrednim. Instalowanie osłon i zagrodzeń, mimo że jest zalecaną praktyką w wielu instalacjach, nie zapewnia wystarczającej ochrony w sytuacji, gdy dojdzie do awarii izolacji. Osłony mogą jedynie ograniczyć dostęp do części czynnych, ale ich skuteczność zależy od prawidłowego ich montażu i utrzymania. Ponadto, umieszczanie elementów pod napięciem poza zasięgiem ręki, chociaż może zapobiec przypadkowemu dotykaniu, nie eliminuje ryzyka porażenia w przypadku uszkodzenia tych elementów. Ostatecznie, izolowanie części czynnych jest istotne, ale nie wystarczające jako jedyne zabezpieczenie. Gdy izolacja ulegnie uszkodzeniu, nie można polegać wyłącznie na niej dla bezpieczeństwa. Z perspektywy norm i przepisów, kluczowe jest implementowanie zintegrowanych systemów ochrony, gdzie samoczynne szybkie wyłączenie napięcia działa jako krytyczny mechanizm awaryjny, który powinien być stosowany równolegle z innymi metodami, aby zapewnić maksymalne bezpieczeństwo. Warto zauważyć, że błędne wnioski często wynikają z pomijania złożoności problemu oraz niepełnego zrozumienia zasady działania poszczególnych elementów ochrony przeciwporażeniowej.
Pytanie 36
Którego z przedstawionych urządzeń należy użyć do zabezpieczenia przed skutkami zmiany kolejności faz i zaniku napięcia fazowego w instalacji elektrycznej?
A.Twoja odpowiedź
D.
C.
B.
Poprawna odpowiedź. Urządzenie oznaczone jako A, czyli przekaźnik kontroli faz CKF-B, jest kluczowym elementem zabezpieczającym instalacje elektryczne przed negatywnymi skutkami zmiany kolejności faz oraz zaniku napięcia fazowego. Posiada on zdolność do monitorowania parametrów sieci, co pozwala na szybkie wykrywanie nieprawidłowości, a tym samym na ochronę urządzeń podłączonych do instalacji. Przekaźniki tego typu są szeroko stosowane w przemyśle oraz w obiektach użyteczności publicznej, gdzie stabilność zasilania jest kluczowa dla prawidłowego funkcjonowania systemów. Zgodnie z normami PN-EN 50160, które regulują jakość energii elektrycznej, monitoring parametrów zasilania jest istotnym elementem zarządzania ryzykiem. W przypadku detekcji nieprawidłowości, przekaźnik CKF-B natychmiastowo odłącza zasilanie, co zapobiega uszkodzeniom urządzeń oraz ogranicza potencjalne straty produkcyjne. Dzięki swoim funkcjom, przekaźnik CKF-B spełnia standardy bezpieczeństwa i niezawodności, co czyni go nieodłącznym elementem nowoczesnych instalacji elektrycznych.
Pytanie 37
W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (IA) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?
Urządzenie ochronne różnicowoprądowe
Prąd znamionowy IΔN
Prąd IA
A.
10 mA
0,02 A
B.
30 mA
0,04 A
C.
100 mA
0,15 A
D.
300 mA
0,24 A
D.Poprawna odpowiedź
A.Twoja odpowiedź
C.
B.
Niepoprawna odpowiedź. Wybór innego urządzenia ochronnego niż D może być wynikiem nieporozumienia dotyczącego parametrów zadziałania oraz ich zastosowania w rzeczywistych warunkach. Warto zauważyć, że każde z urządzeń ochronnych różnicowoprądowych powinno być dobrane na podstawie precyzyjnych danych technicznych, takich jak wartość prądu zadziałania, która powinna mieścić się w określonym zakresie. Na przykład, jeśli ktoś wybrałby urządzenie A, które może mieć zbyt wysoki próg zadziałania, nie byłoby ono w stanie skutecznie zabezpieczyć obwodu przed porażeniem prądem w sytuacjach awaryjnych. Inne błędne wybory mogą wynikać z braku zrozumienia, jak prąd zadziałania odnosi się do wartości IΔn. W praktyce, urządzenia różnicowoprądowe są krytyczne dla ochrony przed porażeniem, a ich niewłaściwy dobór może prowadzić do poważnych konsekwencji, jak incydenty elektryczne. W edukacji technicznej istotne jest zwracanie uwagi na realizację standardów, takich jak PN-EN 61008-1, które regulują parametry bezpieczeństwa urządzeń elektrycznych. Zrozumienie tych zasad jest kluczowe dla każdego technika, aby uniknąć decyzji, które mogą zagrażać bezpieczeństwu użytkowników oraz całych instalacji elektrycznych.
Pytanie 38
Który przekrój kabla najczęściej używa się do tworzenia obwodów gniazdek w instalacjach domowych podtynkowych?
A. 4 mm²
B. 2,5 mm²Twoja odpowiedź
C. 1 mm²
D. 1,5 mm²
Poprawna odpowiedź. Przekrój przewodu 2,5 mm² jest najczęściej stosowany do wykonywania obwodów gniazd wtyczkowych w instalacjach mieszkaniowych podtynkowych, ponieważ zapewnia odpowiednią nośność prądową oraz minimalizuje ryzyko przegrzewania się przewodów. Zgodnie z normą PN-IEC 60364, obwody gniazd wtyczkowych powinny być projektowane z uwzględnieniem maksymalnych obciążeń, które mogą wystąpić w gospodarstwie domowym. Obwody z przekrojem 2,5 mm² są w stanie obsłużyć obciążenie do 16A, co jest wystarczające dla większości sprzętu AGD oraz elektroniki. Przykładowo, standardowa pralka, zmywarka czy kuchenka elektryczna wymagają takiego przekroju, aby zapewnić ich prawidłowe działanie. Użycie mniejszych przekrojów, takich jak 1 mm² czy 1,5 mm², może prowadzić do nadmiernego nagrzewania się przewodów, co zwiększa ryzyko pożaru. Dlatego stosowanie przewodów o przekroju 2,5 mm² w gniazdach wtyczkowych jest zgodne z zasadami bezpieczeństwa oraz dobrymi praktykami w zakresie instalacji elektrycznych.
Pytanie 39
Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne?
C.
D.Twoja odpowiedź
A.Poprawna odpowiedź
B.
Niepoprawna odpowiedź. Wybór innej odpowiedzi niż A może wynikać z niepełnego zrozumienia funkcji liczników energii elektrycznej w kontekście instalacji fotowoltaicznych. Liczniki, które nie są dwukierunkowe, nie są w stanie rejestrować energii oddawanej do sieci, co jest kluczowe w przypadku systemów OZE. Często można spotkać się z mylnym przekonaniem, że tradycyjne liczniki wystarczą do monitorowania zarówno poboru, jak i oddawania energii, podczas gdy w rzeczywistości nie są one przystosowane do takich zadań. Użytkownicy mogą myśleć, że jakikolwiek licznik energii spełni swoje podstawowe funkcje, nie zdając sobie sprawy, że w przypadku instalacji z modułami fotowoltaicznymi istotne jest, aby licznik posiadał funkcję pomiaru dwukierunkowego. Niewłaściwe przekonanie o tym, że wystarczy jedynie monitorować pobór energii, może prowadzić do nieefektywnego zarządzania energią oraz braku korzyści finansowych związanych z energią oddawaną do sieci. Ważne jest zrozumienie, że odpowiedni wybór licznika nie tylko wpływa na poprawne rozliczenie energii, ale także na możliwość korzystania z ulg i dotacji, które są dostępne dla instalacji OZE, co jest zgodne z aktualnymi trendami w energii odnawialnej i polityką zrównoważonego rozwoju.
Pytanie 40
Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?
Urządzenie 3.Poprawna odpowiedź
Urządzenie 2.
Urządzenie 1.
Urządzenie 4.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór niepoprawnej odpowiedzi wskazuje na brak zrozumienia podstawowych funkcji różnorodnych urządzeń zabezpieczających. Urządzenia 1 i 4, będące wyłącznikami różnicowoprądowymi, mają na celu ochronę przed niebezpieczeństwem porażenia prądem elektrycznym, a nie przed przeciążeniem silników. Ich działanie opiera się na porównaniu prądów wpływających i wypływających, co pozwala na detekcję prądów upływowych. W sytuacji, gdy różnica ta przekracza określoną wartość, wyłącznik różnicowoprądowy natychmiast rozłącza obwód, chroniąc przed skutkami porażenia prądem, ale nie zabezpiecza silników przed ich uszkodzeniem z powodu przeciążenia. Z kolei urządzenie 2, będące stycznikiem, służy do zdalnego załączania i wyłączania obwodów, ale nie ma możliwości zabezpieczenia przed przeciążeniem, co jest kluczowe w przypadku silników trójfazowych. Zrozumienie tych różnic jest niezbędne, aby właściwie dobierać urządzenia do ochrony w instalacjach elektrycznych. Nieprawidłowe wnioskowanie może prowadzić do zastosowania niewłaściwych rozwiązań, co z kolei zwiększa ryzyko awarii oraz niebezpieczeństwa. W konkluzji, znajomość funkcji i zastosowania poszczególnych elementów systemu zabezpieczeń jest kluczowa dla efektywnej i bezpiecznej eksploatacji urządzeń elektrycznych.
