Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
- Data rozpoczęcia: 29 stycznia 2026 01:13
- Data zakończenia: 29 stycznia 2026 01:21
Egzamin zdany!
Wynik: 21/40 punktów (52,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Zgodnie z obowiązującymi przepisami, minimalna rezystancja izolacji uzwojeń silnika asynchronicznego o mocy 5 kW w temperaturze 20˚C powinna wynosić
A. 3 MΩ
B. 10 MΩ
C. 1 MΩ
D. 5 MΩ
Minimalna rezystancja izolacji uzwojeń silnika asynchronicznego o mocy 5 kW, zgodnie z normami obowiązującymi w branży, powinna wynosić co najmniej 5 MΩ. Wartość ta jest kluczowa dla zapewnienia bezpieczeństwa i niezawodności urządzenia. Izolacja uzwojeń odgrywa fundamentalną rolę w ochronie przed zwarciami oraz w minimalizowaniu strat energii. W praktyce, pomiar rezystancji izolacji przeprowadza się regularnie, aby ocenić stan techniczny silnika, a także zidentyfikować potencjalne problemy, takie jak degradacja izolacji spowodowana wilgocią lub starzeniem się materiałów. Przykładowo, w przypadku silników pracujących w trudnych warunkach środowiskowych, takich jak przemysł chemiczny czy metalurgiczny, wartość ta powinna być monitorowana szczególnie pilnie, aby uniknąć niebezpiecznych sytuacji i kosztownych przestojów. Przestrzeganie tych norm to nie tylko kwestia zgodności z przepisami, ale również kluczowy element zarządzania ryzykiem w eksploatacji maszyn.
Pytanie 3
Jak wpłynie na napięcie dolnej strony transformatora wzrost liczby aktywnych zwojów w uzwojeniu górnym, przy niezmienionym napięciu zasilania?
A. Nie ulegnie zmianie
B. Wzrośnie
C. Spadnie do zera
D. Zmniejszy się
Zrozumienie działania transformatora wymaga znajomości podstawowych zasad dotyczących napięcia, zwojów oraz ich wzajemnych relacji. Odpowiedzi sugerujące, że napięcie się nie zmieni, mogą wynikać z błędnego założenia, że liczba zwojów nie ma wpływu na napięcie wyjściowe. Takie podejście ignoruje fundamentalne zasady transformacji energii. W rzeczywistości, napięcie na uzwojeniu dolnym jest bezpośrednio związane z liczbą zwojów w uzwojeniu górnym. Jeśli liczba zwojów w uzwojeniu górnym wzrasta, napięcie na dolnym uzwojeniu musi się obniżyć, aby zachować równowagę w transformatorze. Z kolei twierdzenie, że napięcie wzrośnie, jest oparte na niewłaściwym zrozumieniu mechanizmu działania transformatora, gdzie zwiększenie liczby zwojów w jednym uzwojeniu automatycznie nie prowadzi do wzrostu napięcia w innym. Ostatnia możliwość, że napięcie spadnie do zera, może być wynikiem skrajnego myślenia, które nie uwzględnia faktu, że transformator, przy odpowiednim zasilaniu, zawsze wytwarza pewne napięcie na uzwojeniu dolnym, choć może być ono mniejsze niż w przypadku mniejszej liczby zwojów w uzwojeniu górnym. Dobrą praktyką w analizie układów elektrycznych jest zawsze uwzględnianie proporcji i zależności między poszczególnymi elementami, co pozwala na lepsze zrozumienie działania i przewidywanie konsekwencji zmian w układzie.
Pytanie 4
Osoby zajmujące się naprawą instalacji elektrycznych w budynkach mieszkalnych powinny posiadać
A. zaświadczenie o przeszkoleniu wystawione przez osobę mającą uprawnienia
B. uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym
C. zaświadczenie o przeszkoleniu wydane przez administratora budynku
D. pisemne zezwolenie na pracę od kierownika robót
Odpowiedź "uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym" jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami dotyczącymi bezpieczeństwa pracy, osoby zajmujące się instalacjami elektrycznymi muszą posiadać odpowiednie kwalifikacje, które są dokumentowane przez świadectwa kwalifikacyjne. Tego typu świadectwa są wydawane na podstawie ukończenia specjalistycznych szkoleń oraz zdania egzaminów, które potwierdzają znajomość przepisów, norm i standardów dotyczących instalacji elektrycznych. Przykładem może być świadectwo wydawane przez Urząd Dozoru Technicznego, które jest wymagane do przeprowadzania prac w obiektach, gdzie stosuje się urządzenia elektryczne pod napięciem. Dzięki posiadaniu takich uprawnień, technicy elektrycy zapewniają bezpieczeństwo nie tylko sobie, ale również użytkownikom budynków. Posiadanie świadectwa kwalifikacyjnego jest zatem kluczowe dla profesjonalizmu w branży oraz zgodności z obowiązującym prawem, co przekłada się na bezpieczne i efektywne wykonywanie zadań w zakresie instalacji i konserwacji systemów elektrycznych.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 7
Ile minimum osób powinno zajmować się pracami w warunkach szczególnego zagrożenia?
A. Dwie osoby
B. Trzy osoby
C. Jedna osoba
D. Cztery osoby
Odpowiedź, że co najmniej dwie osoby powinny wykonywać prace w warunkach szczególnego zagrożenia, jest zgodna z zasadami bezpieczeństwa i higieny pracy (BHP). W praktyce oznacza to, że w sytuacjach stwarzających ryzyko dla zdrowia lub życia, konieczne jest, aby jedna osoba mogła nie tylko wykonać dane zadanie, ale także zapewnić wsparcie oraz interwencję w przypadku nagłego wypadku. Taka zasada jest szczególnie ważna w środowiskach, gdzie występują czynniki niebezpieczne, takie jak substancje chemiczne, prace na wysokości czy w zamkniętych przestrzeniach. W odniesieniu do standardów OSHA (Occupational Safety and Health Administration) oraz normy ISO 45001, które dotyczą zarządzania bezpieczeństwem i zdrowiem w pracy, posiadanie co najmniej dwóch pracowników przy takich zadaniach jest kluczowe dla zapewnienia odpowiedniej reakcji na potencjalne zagrożenia. Przykładem może być sytuacja, w której jeden pracownik może doznać kontuzji lub stracić przytomność, a drugi będzie w stanie wezwać pomoc lub udzielić pierwszej pomocy, co może uratować życie. Dwuosobowa obsada w trudnych warunkach stanowi także dodatkowy element kontroli i bezpieczeństwa, co jest zalecane w wielu branżach, takich jak budownictwo czy przemysł chemiczny.
Pytanie 8
Trójfazowy silnik indukcyjny, obciążony połową swojej mocy znamionowej, działa z prędkością n = 1450 obr/min. W pewnym momencie doszło do spadku prędkości obrotowej, co spowodowało charakterystyczne "buczenie" silnika. Jakie mogły być przyczyny tego zakłócenia w pracy silnika?
A. Podwojony moment obciążenia
B. Brak napięcia w jednej z faz
C. Odłączenie przewodu ochronnego od zacisku PE
D. Kilku procentowy wzrost napięcia zasilania
Zanik napięcia w jednej z faz silnika indukcyjnego trójfazowego prowadzi do nierównomiernego przepływu prądu w uzwojeniach, co skutkuje spadkiem momentu obrotowego oraz zwiększeniem prędkości ślizgu. Silnik, zamiast stabilnie pracować, zaczyna generować wibracje i dźwięki, co objawia się charakterystycznym "buczeniem". W przypadku pracy z obciążeniem wynoszącym połowę mocy znamionowej, silnik może być w stanie tolerować pewne zakłócenia, ale zanik napięcia w jednej fazie jest krytycznym problemem. Przykładowo, w przemyśle, awarie zasilania w jednej fazie mogą prowadzić do uszkodzeń silników oraz innych komponentów systemu, dlatego ważne jest stosowanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe oraz monitoring jakości zasilania. Aby poprawić niezawodność systemów elektrycznych, stosuje się również układy równoważące obciążenia międzyfazowe. Stosując te zasady, można znacząco zwiększyć bezpieczeństwo i efektywność pracy silników.
Pytanie 9
Na rysunku przedstawiono wyłącznik
A. nadprądowy.
B. gazowo-wydmuchowy.
C. czasowy.
D. różnicowoprądowy.
Wyłącznik różnicowoprądowy jest kluczowym urządzeniem stosowanym w systemach elektrycznych, którego głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym. Działa na zasadzie pomiaru różnicy prądów wpływających i wypływających z obwodu. W przypadku wykrycia nieprawidłowości, na przykład przy uszkodzeniu izolacji, wyłącznik natychmiast przerywa obwód, co minimalizuje ryzyko wypadków. Głównym elementem wyłącznika różnicowoprądowego jest przycisk testowy, który pozwala użytkownikowi na regularne sprawdzanie jego działania. Zgodnie z normami PN-EN 61008-1, każdy wyłącznik różnicowoprądowy powinien być poddawany testom, co stało się standardem w nowoczesnych instalacjach elektrycznych. Warto zastosować te urządzenia w domach oraz obiektach użyteczności publicznej, zwłaszcza w miejscach narażonych na wilgoć, takich jak łazienki czy kuchnie.
Pytanie 10
Na podstawie przedstawionej charakterystyki mechanicznej silnika elektrycznego można stwierdzić, że silnik ten
A. rozbiega się przy biegu jałowym.
B. wykazuje przy rozruchu moment obrotowy równy znamionowemu.
C. zwiększa prędkość obrotową wraz ze wzrostem momentu obrotowego.
D. wykazuje mały moment obrotowy podczas rozruchu.
W przypadku silników elektrycznych występuje wiele mylnych przekonań dotyczących ich charakterystyki mechanicznej, które mogą prowadzić do błędnych wniosków. Wiele osób może sądzić, że silnik zwiększa prędkość obrotową wraz ze wzrostem momentu obrotowego, co jest niezgodne z zasadą działania silników elektrycznych. Zasadnicze jest zrozumienie, że silniki elektryczne, zwłaszcza asynchroniczne, działają na zasadzie odwrotnej – przy wzroście momentu obrotowego prędkość obrotowa maleje. Często również błędnie interpretuje się moment obrotowy podczas rozruchu. Użytkownicy mogą mylić moment obrotowy z siłą napędową, zakładając, że silnik wykazuje wysoki moment obrotowy od samego początku. Jednak w rzeczywistości, silniki mają tendencję do wykazywania niskiego momentu obrotowego w momencie uruchomienia, co jest kluczowe dla ich stabilności i bezpieczeństwa. Dodatkowo, wiele osób ma problemy z pojęciem rozruchu silnika i jego zachowaniem w czasie biegu jałowego. Silnik, który rozbija się przy biegu jałowym, nie powinien mieć jednocześnie momentu obrotowego równemu znamionowemu, co jest kolejnym powszechnym błędem myślowym. Właściwe zrozumienie tych mechanizmów jest istotne dla efektywnego użycia silników elektrycznych w praktycznych zastosowaniach, co powinno być zgodne z dobrymi praktykami inżynieryjnymi oraz standardami branżowymi.
Pytanie 11
Jakie powinno być maksymalne natężenie prądu, które może zmierzyć amperomierz w instalacji zasilanej napięciem 230/400 V, o częstotliwości 50 Hz, obciążonej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, η = 70%, cosα = 0,96?
A. 2 A
B. 4 A
C. 1 A
D. 3 A
Aby obliczyć wymagany zakres pomiarowy amperomierza dla silnika elektrycznego o mocy 0,55 kW, sprawności η = 70% oraz współczynniku mocy cosα = 0,96, należy najpierw obliczyć prąd pobierany przez urządzenie. Wzór na moc elektryczną to P = U * I * cosα, gdzie P to moc, U to napięcie, I to natężenie prądu, a cosα to współczynnik mocy. Przyjmując napięcie 230 V, przekształcamy wzór: I = P / (U * cosα). Wartość mocy czynnej P wynosi 0,55 kW / 0,7 (sprawność) = 0,7857 kW. Po podstawieniu wartości do wzoru otrzymujemy I = 0,7857 kW / (230 V * 0,96) co daje około 3,5 A. W związku z tym, potrzebny jest amperomierz o zakresie pomiarowym co najmniej 4 A, co daje możliwość bezpiecznego pomiaru prądu, uwzględniając ewentualne przeciążenia. W praktyce, dla pomiarów w instalacjach elektrycznych, zaleca się wybór przyrządów o zakresie pomiarowym przynajmniej 20% wyższym niż maksymalne oczekiwane wartości, co zapewnia dokładność i bezpieczeństwo pomiaru.
Pytanie 12
W przypadku gdy instrukcje stanowiskowe nie określają szczegółowych terminów, przegląd urządzeń napędowych powinien być przeprowadzany przynajmniej raz na
A. pięć lat
B. cztery lata
C. rok
D. dwa lata
Odpowiedzi wskazujące na cztery lata, rok lub pięć lat jako okres pomiędzy przeglądami urządzeń napędowych wykazują brak zrozumienia zasadności i potrzeby regularnych inspekcji. Zbyt długi okres przeglądów, na przykład cztery czy pięć lat, może prowadzić do nieodkrycia istotnych usterek, które mogą zagrażać bezpieczeństwu użytkowników oraz powodować poważne straty finansowe w wyniku awarii. Często mylone jest również pojęcie regularności przeglądów z intensywnością eksploatacji urządzeń; niezależnie od tego, jak intensywnie urządzenie jest używane, powinno być regularnie sprawdzane. Z kolei odpowiedź 'rok' jest niewystarczająca, ponieważ w przypadku wielu urządzeń napędowych, taki okres może być zbyt krótki, a niewłaściwe przeglądy mogą prowadzić do nadmiernych kosztów operacyjnych. Każdy system napędowy ma swoje specyficzne wymagania i normy, które powinny być brane pod uwagę przy ustalaniu harmonogramu przeglądów, a ogólne zasady wskazują na dwa lata jako maksymalny okres, który zapewnia bezpieczeństwo i efektywność działania urządzeń. Zrozumienie tych zasad jest kluczowe dla każdej osoby pracującej w obszarze zarządzania urządzeniami oraz ich konserwacją.
Pytanie 13
Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na
| Pomiar między zaciskami silnika | Rezystancja |
|---|---|
| U1 – U2 | 32 Ω |
| V1 – V2 | 32 Ω |
| W1 – W2 | 32 Ω |
| U1 – V1 | 0 |
| V1 – W1 | 5 MΩ |
| U1– W1 | 5 MΩ |
| U1 – PE | 0 |
| V1 – PE | 0 |
| W1 – PE | 5 MΩ |
A. zwarcie międzyzwojowe w uzwojeniu W1 — W2
B. zwarcie między uzwojeniami U1 — U2 oraz W1 - W2
C. uszkodzoną izolację w uzwojeniach U1 — U2 oraz V1 — V2
D. przerwę w uzwojeniu U1 — U2
Wybrałeś odpowiedź mówiącą o uszkodzonej izolacji w uzwojeniach U1 — U2 oraz V1 — V2, i to jest akurat słuszne. Wyniki pomiarów rezystancji pokazują wyraźne anomalie. Na przykład, rezystancja izolacji między uzwojeniem U1 a V1 wynosi 0 Ω, co jasno wskazuje, że izolacji tam nie ma. Prowadzi to do potencjalnego zagrożenia dla bezpieczeństwa zarówno urządzenia, jak i użytkowników. Z mojej perspektywy, dobrze jest pamiętać, że normy branżowe, jak IEC 60034 dotyczące silników elektrycznych, mówią, że odpowiednie wartości rezystancji są kluczowe dla bezpieczeństwa i niezawodności silnika. Regularne pomiary rezystancji izolacji powinny być częścią rutyny konserwacji, żeby móc wcześnie wykrywać problemy i unikać awarii. Dbanie o tę izolację jest naprawdę istotne, bo jej uszkodzenie może prowadzić do zwarcia, co może zrujnować silnik i inne elementy systemu zasilania. W praktyce, ważne jest, żeby trzymać się pewnych procedur pomiarowych i konserwacyjnych – to naprawdę fundament, by działać zgodnie z najlepszymi praktykami.
Pytanie 14
Do jakiego celu wykorzystuje się przełącznik w układzie gwiazda-trójkąt w zasilaniu silnika trójfazowego?
A. Aby poprawić przeciążalność
B. Aby zredukować prąd rozruchowy
C. Aby zwiększyć moment rozruchowy
D. Aby obniżyć prędkość obrotową
Przełącznik gwiazda-trójkąt jest powszechnie stosowany w układach zasilania silników trójfazowych w celu ograniczenia prądu rozruchowego. Kiedy silnik jest uruchamiany w układzie gwiazdy, napięcie na każdej fazie wynosi tylko 1/√3 (około 58%) napięcia międzyfazowego, co powoduje znaczące zmniejszenie prądu rozruchowego, który jest proporcjonalny do napięcia. Dzięki temu unika się przeciążenia sieci zasilającej oraz zmniejsza ryzyko uszkodzenia silnika. Po osiągnięciu odpowiednich obrotów, przełącznik zmienia połączenie na układ trójkąta, co pozwala na uzyskanie pełnej mocy silnika. Stosowanie przełącznika gwiazda-trójkąt jest zgodne z normami, takimi jak IEC 60034, które regulują zasady stosowania silników elektrycznych. W praktyce, ten system jest niezwykle przydatny w aplikacjach, w których wymagany jest wysoki moment rozruchowy, np. w młynach, dźwigach czy kompresorach, gdzie kontrola prądu podczas rozruchu jest kluczowa dla zapewnienia bezpiecznej i efektywnej pracy.
Pytanie 15
W przypadku instalacji o parametrach U0 = 230 V, Ia = 100 A oraz Zs = 3,1 Ω funkcjonującej w systemie TN-C nie ma efektywnej dodatkowej ochrony przed porażeniem prądem elektrycznym, ponieważ
A. opór uziomu jest zbyt niski
B. opór izolacji miejsca pracy jest zbyt wysoki
C. impedancja pętli zwarcia jest zbyt wysoka
D. impedancja sieci zasilającej jest zbyt niska
Rezystancja uziomu, impedancja sieci zasilającej oraz rezystancja izolacji stanowiska są parametrami istotnymi w kontekście bezpieczeństwa instalacji elektrycznych, jednak nie są one kluczowe w omawianej sytuacji dotyczącej skutecznej ochrony przed porażeniem prądem w systemie TN-C. Zbyt niska rezystancja uziomu może wskazywać na nieodpowiednie warunki uziemienia, co niekoniecznie wpływa na efektywność działania zabezpieczeń w przypadku zwarcia. Z kolei przesłanka, że impedancja sieci zasilającej jest za mała, również jest mylną interpretacją, ponieważ zbyt niska impedancja w rzeczywistości sprzyja szybkiemu wyłączaniu obwodu, co jest korzystne w kontekście bezpieczeństwa. Odnośnie do rezystancji izolacji, zbyt wysoka rezystancja nie wpływa na ryzyko porażenia, a wręcz przeciwnie, sugeruje dobrą jakość izolacji. Te niepoprawne wnioski mogą wynikać z niepełnego zrozumienia zasad działania układów ochronnych oraz z braku znajomości wartości granicznych określających bezpieczeństwo instalacji. Prawidłowe zrozumienie znaczenia impedancji pętli zwarcia jest kluczowe dla zapewnienia skutecznej ochrony przeciwporażeniowej oraz spełnienia wymogów norm i standardów branżowych, takich jak normy IEC 60364, które podkreślają znaczenie odpowiednich wartości impedancji dla bezpieczeństwa użytkowników.
Pytanie 16
Zamiana przewodu OWY 2,5 mm2 na YKY 2,5 mm2 w odbiorniku ruchomym doprowadzi do
A. wzrostu wytrzymałości mechanicznej przewodu
B. obniżenia obciążalności prądowej
C. podniesienia obciążalności prądowej
D. zmiany wytrzymałości mechanicznej przewodu
Wybór odpowiedzi dotyczącej zmniejszenia obciążalności prądowej przewodu jest błędny, gdyż obciążalność prądowa nie jest bezpośrednio związana z typem przewodu, ale raczej z jego konstrukcją oraz materiałem, z którego został wykonany. W przypadku przewodów YKY, ze względu na zastosowane materiały i budowę, mają one często wyższą obciążalność prądową w porównaniu do OWY, co może prowadzić do fałszywych wniosków o ich wydajności. Ponadto, stwierdzenie, że zmiana przewodu powoduje zmniejszenie mechanicznej wytrzymałości, ignoruje kluczowe różnice w projektowaniu tych przewodów. Przewody YKY, mimo że są sztywniejsze, są również projektowane z myślą o lepszej ochronie przed działaniem czynników zewnętrznych, takich jak wilgoć czy chemikalia, co może podnieść ich długoterminową niezawodność w trudnych warunkach. Kolejną pomyłką jest twierdzenie o zmniejszeniu wytrzymałości mechanicznej. Przewody YKY, mimo dość sztywnej konstrukcji, często stosuje się w przemyśle, gdzie są narażone na intensywne warunki pracy, co wymaga ich wytrzymałości. Logicznym błędem w myśleniu jest założenie, że sztywność oznacza słabość; w rzeczywistości, odpowiedni dobór przewodów do danego zastosowania jest kluczowy. W praktyce, decyzje dotyczące wyboru przewodów powinny opierać się na szczegółowej analizie ich właściwości, zgodności z normami oraz realnym zastosowaniu w danym środowisku.
Pytanie 17
Jednofazowa grzałka o mocy 4 kW jest zasilana przewodem o długości 10 m i przekroju 1,5 mm². W jaki sposób zmienią się straty mocy w przewodzie zasilającym, gdy jego przekrój wyniesie 2,5 mm²?
A. Zwiększą się o 100%
B. Zmniejszą się o 40%
C. Zmniejszą się o 100%
D. Zwiększą się o 40%
Odpowiedzi, które sugerują zwiększenie strat mocy w przewodzie, nie uwzględniają podstawowych zasad dotyczących oporu elektrycznego oraz jego zależności od przekroju i długości przewodu. Zwiększenie przekroju przewodu skutkuje zmniejszeniem jego oporu, co prowadzi do obniżenia strat mocy. W przypadku odpowiedzi, które mówią o zwiększeniu strat o 40% lub 100%, można zauważyć typowy błąd myślowy polegający na braku zrozumienia związku między oporem a mocą. Niektórzy mogą mylnie zakładać, że większy przekrój przewodu oznacza większe straty, co jest całkowicie odwrotne do rzeczywistości. Rozumienie tego zjawiska jest kluczowe w kontekście projektowania systemów elektroenergetycznych, gdzie niewłaściwy dobór przekroju przewodów prowadzi do wyższych kosztów eksploatacji i potencjalnych zagrożeń. W kontekście praktycznym, w wielu instalacjach, gdzie ważne jest minimalizowanie strat energii, stosowanie przewodów o odpowiednich przekrojach zgodnych z normami jest kluczowe dla efektywności energetycznej oraz bezpieczeństwa użytkowania. Warto również pamiętać, że przy projektowaniu instalacji elektrycznych zbyt mały przekrój może prowadzić do przegrzewania się przewodów, co z kolei może prowadzić do uszkodzeń izolacji i potencjalnych pożarów.
Pytanie 18
Podczas przeglądu silnika elektrycznego stwierdzono nieprawidłowe działanie łożysk. Jakie mogą być tego skutki?
A. Zmniejszenie częstotliwości prądu
B. Zmniejszenie momentu obrotowego
C. Zmniejszenie napięcia zasilania
D. Zwiększenie poziomu hałasu
Nieprawidłowe działanie łożysk w silniku elektrycznym często prowadzi do zwiększenia poziomu hałasu. W praktyce, kiedy łożyska są uszkodzone lub zużyte, mogą generować dźwięki takie jak szumy, stukoty czy metaliczne odgłosy. Hałas ten jest wynikiem zwiększonego tarcia oraz nieprawidłowego ruchu elementów łożyska, co jest bezpośrednim skutkiem mechanicznych nieprawidłowości. W branży technicznej powszechnie uznaje się, że regularne monitorowanie poziomu hałasu jest istotnym elementem diagnostyki stanu technicznego łożysk. Moim zdaniem, to zwiększenie hałasu jest jednym z najbardziej oczywistych sygnałów, że coś niedobrego dzieje się z łożyskami. Dlatego też, standardy utrzymania maszyn, takie jak TPM (Total Productive Maintenance), kładą duży nacisk na regularne przeglądy i konserwację łożysk, by zapobiec poważniejszym awariom. Uwzględniając te praktyki, można znacznie wydłużyć żywotność maszyn i uniknąć kosztownych napraw czy przestojów produkcyjnych.
Pytanie 19
Układ pokazany na rysunku stosowany jest do pomiarów
A. rezystancji uziomu.
B. impedancji pętli zwarcia.
C. rezystancji izolacji.
D. prądu upływu.
Rezystancja uziomu jest kluczowym parametrem w zapewnieniu bezpieczeństwa instalacji elektrycznych. Układ zaprezentowany na rysunku to metoda Wennera, która jest powszechnie stosowana do pomiaru tej rezystancji. Metoda ta wykorzystuje cztery elektrody, które są umieszczone w równych odstępach w glebie. Dwie z nich, zwane elektrodami prądowymi, służą do wprowadzania prądu do ziemi, a dwie pozostałe, elektrodami pomiarowymi, do pomiaru spadku napięcia. Dzięki temu możliwe jest obliczenie rezystancji uziomu przy użyciu znanej zależności, według której: R = U/I, gdzie R to rezystancja, U to spadek napięcia, a I to prąd. Pomiar rezystancji uziomu jest kluczowy dla zabezpieczenia systemów elektrycznych przed zagrożeniami związanymi z porażeniem prądem, co jest szczególnie istotne w kontekście norm i standardów, takich jak PN-EN 60364, które regulują wymagania dotyczące instalacji elektrycznych. W praktyce, wyniki uzyskane z pomiarów rezystancji uziomu powinny być regularnie monitorowane i porównywane z wartościami referencyjnymi, co pozwala na wczesne wykrywanie potencjalnych problemów z instalacją.
Pytanie 20
Gdzie i w jaki sposób powinny być założone przenośne uziemienia przewodów zasilających w czasie przygotowywania stanowiska pracy przy urządzeniu elektrycznym odłączonym od napięcia, jeżeli wiadomo, że w normalnych warunkach może być ono dwustronnie zasilane?
A. Po obu stronach urządzenia, ale przynajmniej jedno powinno być widoczne z miejsca pracy.
B. Z jednej strony urządzenia tak, aby były niewidoczne z miejsca pracy.
C. Po obu stronach urządzenia, ale nie muszą być widoczne z miejsca pracy.
D. Z jednej strony urządzenia tak, aby były widoczne z miejsca pracy.
Poprawnie wskazana odpowiedź wynika z podstawowej zasady bezpieczeństwa przy pracach na urządzeniach, które mogą być dwustronnie zasilane. Skoro w normalnych warunkach urządzenie może mieć doprowadzone napięcie z dwóch stron, to podczas przygotowania stanowiska pracy trzeba je zabezpieczyć tak, jakby z każdej strony mogło się pojawić niekontrolowane napięcie. Dlatego przenośne uziemienia przewodów zasilających zakłada się po obu stronach urządzenia – od strony każdego możliwego kierunku zasilania. Dzięki temu nawet w razie pomyłki w łączeniach, niesprawnego wyłącznika, błędnego przełączenia w rozdzielni czy zadziałania automatyki, przewody po obu stronach pozostaną zwarte do ziemi, a więc bezpieczne dla obsługi. Bardzo ważny element to widoczność uziemienia. Przynajmniej jedno z założonych przenośnych uziemień powinno być widoczne bezpośrednio z miejsca pracy. Chodzi o to, żeby osoba wykonująca czynności mogła na własne oczy upewnić się, że obwód jest faktycznie uziemiony i zwarty, a nie tylko „na papierze” czy w dokumentacji. W praktyce eksploatacji urządzeń elektrycznych, zgodnie z zasadami BHP i dobrą praktyką wynikającą m.in. z PN‑EN 50110 (Eksploatacja urządzeń elektrycznych), przenośne uziemienia zakłada się jak najbliżej miejsca odłączenia, na wszystkich czynnych żyłach, po uprzednim sprawdzeniu braku napięcia odpowiednim przyrządem pomiarowym. Moim zdaniem to pytanie dobrze pokazuje, że sama przerwa izolacyjna w aparacie łączeniowym to za mało – dopiero widoczne uziemienie daje poczucie realnego bezpieczeństwa. W zakładach przemysłowych czy przy liniach napowietrznych to jest standard: uziemienie z obu stron odcinka pracy, a przynajmniej jedno tak, żeby monter mógł je widzieć, podnosząc klucz czy drążek, i mieć pewność, że pracuje na odcinku zwarciem zabezpieczonym do ziemi.
Pytanie 21
Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?
A. C.
B. B.
C. A.
D. D.
Pomiar rezystancji izolacji w instalacji elektrycznej jest kluczowym elementem zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych. W tym kontekście megomierz, przedstawiony na rysunku D, odgrywa nieocenioną rolę. Urządzenie to jest zaprojektowane do pomiaru wysokich wartości rezystancji, co jest szczególnie istotne w testach izolacji, gdzie wartości te powinny być zdecydowanie wyższe niż standardowe rezystancje obwodów elektrycznych. Megomierz generuje napięcie do kilku tysięcy woltów, co pozwala na dokładne określenie stanu izolacji. Przykładowo, w przypadku instalacji w budynkach mieszkalnych, dokonanie pomiaru rezystancji izolacji przed oddaniem budynku do użytku jest wymagane przez normy PN-IEC 60364. Dzięki tym pomiarom można wykryć potencjalne usterki, takie jak przebicia czy degradację materiałów izolacyjnych, co w konsekwencji zapobiega poważnym awariom i zagrożeniom dla zdrowia ludzi. W zastosowaniach przemysłowych, regularne testy izolacji są niezbędne do zapewnienia ciągłości działania maszyn oraz minimalizacji przestojów.
Pytanie 22
Jaką minimalną liczbę osób należy zaangażować do pracy w warunkach szczególnego zagrożenia?
A. Jedna osoba
B. Trzy osoby
C. Dwie osoby
D. Cztery osoby
Minimalna liczba osób wykonujących prace w warunkach szczególnego zagrożenia powinna wynosić dwie osoby, co jest zgodne z zasadami bezpieczeństwa pracy oraz regulacjami prawnymi. W praktyce, obecność co najmniej dwóch pracowników zapewnia wzajemne wsparcie i możliwość szybkiej reakcji w sytuacjach awaryjnych. Na przykład, w przypadku prac w zamkniętych przestrzeniach, takich jak zbiorniki czy kanały, jeden pracownik może pełnić rolę osoby asekurującej, co jest niezbędne w przypadku wystąpienia zagrożenia zdrowia lub życia. Istotne jest, by w ramach tych prac, każdy z pracowników miał przypisane konkretne zadania oraz mógł efektywnie komunikować się z partnerem. Zgodnie z normami, takimi jak PN-N-18002 dotycząca zarządzania bezpieczeństwem i higieną pracy, pracodawcy są zobowiązani do zapewnienia odpowiednich warunków, które minimalizują ryzyko wypadków. W praktyce, w przypadku awarii sprzętu lub nagłych problemów zdrowotnych, obecność drugiej osoby może być kluczowa w zapewnieniu szybkiej pomocy oraz wezwania służb ratunkowych.
Pytanie 23
Włączenie grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to oznacza?
A. zwarcie przewodu ochronnego z obudową
B. uszkodzenie w grzałce
C. uszkodzenie w przewodzie fazowym
D. zwarcie między przewodem fazowym a neutralnym
Wybór odpowiedzi dotyczącej przerwy w grzałce lub przewodzie fazowym nie uwzględnia kluczowego aspektu działania zabezpieczeń nadprądowych. W przypadku przerwy w grzałce, obwód staje się otwarty, co prowadzi do braku przepływu prądu, a zabezpieczenie nie zadziała, ponieważ nie zarejestruje wzrostu prądu. Podobnie, przerwa w przewodzie fazowym powoduje, że obwód również nie jest zamknięty, co skutkuje brakiem przepływu prądu i tym samym brakiem reakcji zabezpieczenia. Na odwrotnym biegunie, zwarcie przewodu ochronnego do obudowy również nie jest właściwym powodem zadziałania zabezpieczenia nadprądowego, ponieważ w takim przypadku przepływ prądu odbywa się przez przewód ochronny, ale statystycznie zbyt niski prąd roboczy nie wywoła wystarczającego wzrostu prądu, aby zabezpieczenie zareagowało. Kluczowym błędem w analizie tych sytuacji jest nieprzemyślane rozumienie, że zabezpieczenia nadprądowe są zaprojektowane do reagowania wyłącznie na nadmiar prądu, a nie na sytuacje, gdzie obwód jest otwarty. Zrozumienie tych zasad jest fundamentalne dla bezpiecznego projektowania i eksploatacji instalacji elektrycznych.
Pytanie 24
Gdy prace pomiarowe i kontrolne w instalacjach elektrycznych są wymagane do wykonania przez dwie osoby, to osoba przeprowadzająca pomiary powinna mieć odpowiednie kwalifikacje, a druga osoba wspierająca
A. nie jest zobowiązana do posiadania świadectwa kwalifikacji, jeśli ukończyła szkołę zawodową
B. musi dysponować świadectwem kwalifikacyjnym na stanowisku dozoru, lecz bez zakresu pomiarów
C. nie musi mieć świadectwa kwalifikacji, jeśli przeszła odpowiednie szkolenie
D. powinna posiadać świadectwo kwalifikacyjne na stanowisku eksploatacji w zakresie pomiarów
Odpowiedź jest prawidłowa, ponieważ obecne przepisy oraz normy branżowe, takie jak PN-EN 50110-1, wskazują, że dla niektórych prac pomiarowych obecność osoby wspomagającej jest niezbędna, jednak nie wymaga się od niej posiadania świadectwa kwalifikacji, o ile przeszła odpowiednie szkolenie. Taki model pracy ma na celu zwiększenie bezpieczeństwa oraz efektywności przeprowadzanych pomiarów. W praktyce oznacza to, że osoba wspierająca, mimo że nie jest w pełni wykwalifikowana, powinna dobrze rozumieć procedury bezpieczeństwa oraz potrafić reagować w sytuacjach awaryjnych. Przykładami mogą być prace polegające na pomiarach rezystancji uziemienia czy pomiarach napięcia. W takich przypadkach, osoba wspomagająca może zajmować się przygotowaniem sprzętu, monitorowaniem warunków pracy, a także wspieraniem głównego pomiarowca w zakresie organizacyjnym, co jest zgodne z zasadami efektywnej współpracy w zespole. Dzięki temu, można minimalizować ryzyko wystąpienia błędów pomiarowych oraz zwiększać bezpieczeństwo całego procesu.
Pytanie 25
Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym
Silnik 3~ Typ MAS063-2BA90-Z 0,25 kW 0,69 A Izol. F IP54 2755 obr/min cosφ 0,81 400 V (Y) 50 Hz |
A. MMS-32S – 4A
B. MMS-32S – 1,6A
C. PKZM01 – 1
D. PKZM01 – 0,63
Wybranie wyłącznika silnikowego PKZM01 – 1 jest najlepszym rozwiązaniem do zabezpieczenia silnika o prądzie znamionowym 0,69 A. Wyłącznik ten ma prąd znamionowy 1 A, co zapewnia odpowiednią ochronę przed przeciążeniem silnika. Zgodnie z normą IEC 60947-4-1, wyłączniki silnikowe powinny być dobrane tak, aby ich prąd znamionowy był nieco wyższy od prądu znamionowego chronionego urządzenia, co pozwala na uniknięcie fałszywych wyłączeń przy normalnej pracy. Dodatkowo, wyłącznik PKZM01 – 1 posiada funkcję zabezpieczenia przed zwarciem i przeciążeniem, co jest kluczowe w kontekście długoterminowej niezawodności układów elektrycznych. W praktyce, użycie tego typu wyłącznika pozwala nie tylko na zabezpieczenie silnika, ale także na zwiększenie trwałości instalacji, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki przemysłowej. Warto również dodać, że wybierając odpowiedni wyłącznik, należy wziąć pod uwagę charakterystykę obciążenia, co pozwala na minimalizację ryzyka uszkodzeń w systemie.
Pytanie 26

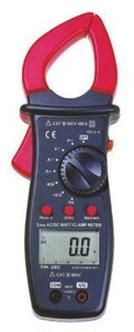

Jaką wielkość fizyczną w układzie pracy silnika elektrycznego mierzy się przyrządem przedstawionym na rysunku?
A. Prąd pobierany z sieci.
B. Prędkość obrotową.
C. Moment rozruchowy.
D. Rezystancję izolacji.
Odpowiedzi takie jak 'Rezystancję izolacji', 'Moment rozruchowy' oraz 'Prędkość obrotową' są niepoprawne, ponieważ w kontekście działania cęgowego miernika prądu żadne z tych pomiarów nie są możliwe do wykonania przy pomocy tego konkretnego przyrządu. Mierzenie rezystancji izolacji wymaga zastosowania specjalnych przyrządów, takich jak megametry, które działają na zupełnie innej zasadzie, stosując wysokie napięcie do pomiaru stanu izolacji przewodów. Moment rozruchowy to parametr, który określa siłę, z jaką silnik elektryczny zaczyna działać, jednak nie można go zmierzyć bezpośrednio przy pomocy cęgowego miernika prądu, gdyż wymaga on analizy dynamiki pracy silnika w czasie rozruchu oraz znajomości charakterystyki silnika. Prędkość obrotowa, z kolei, jest mierzona za pomocą tachometrów lub enkoderów, które bezpośrednio monitorują ruch obrotowy elementów silnika. Właściwe zrozumienie funkcji różnych przyrządów pomiarowych jest kluczowe dla efektywnej diagnostyki i konserwacji urządzeń elektrycznych. Błędem jest więc mylenie ich zastosowań oraz zakładanie, że jeden przyrząd może zastąpić inne w pomiarach, co może prowadzić do błędnych wniosków i decyzji w zakresie obsługi systemów elektrycznych.
Pytanie 27
Jaką wartość powinno mieć napięcie testowe podczas pomiaru rezystancji izolacyjnej uzwojenia wtórnego transformatora ochronnego?
A. 500 V
B. 1 000 V
C. 2 000 V
D. 250 V
Wybór wartości napięcia probierczego spośród 1000 V, 500 V oraz 2000 V może być wynikiem niepełnego zrozumienia specyfiki pomiarów rezystancji izolacji uzwojeń wtórnych transformatorów bezpieczeństwa. Przy pomiarze rezystancji izolacji kluczowe jest zrozumienie, że transformator bezpieczeństwa jest przeznaczony do pracy w niskonapięciowych systemach elektrycznych, co wymaga zastosowania odpowiednich wartości napięcia probierczego. Napięcia na poziomie 1000 V i 2000 V są zbyt wysokie i mogą prowadzić do uszkodzenia izolacji oraz wrażliwych komponentów elektrycznych, co w konsekwencji zagraża bezpieczeństwu użytkowników. Napięcie 500 V, choć niższe od 1000 V, nadal jest zbyt wysokie dla niektórych zastosowań, szczególnie w kontekście transformatorów bezpieczeństwa, gdzie obowiązują normy ograniczające stosowane napięcia probiercze. Wybierając niewłaściwe napięcie, można również pominąć kluczowe testy, które powinny być przeprowadzane zgodnie z najlepszymi praktykami branżowymi. Dlatego istotne jest, aby podczas określania wartości napięcia probierczego kierować się zaleceniami takich norm jak IEC 61557, które wyraźnie wskazują na 250 V jako optymalną wartość dla takich pomiarów. Niezrozumienie tej kwestii może prowadzić do nieodpowiednich wniosków oraz potencjalnych zagrożeń, co podkreśla wagę znajomości i przestrzegania obowiązujących standardów w branży.
Pytanie 28
Jakie z wymienionych uszkodzeń można zidentyfikować podczas przeglądów podtynkowej instalacji elektrycznej?
A. Zerwanie w układzie przewodów ochronnych
B. Pogorszenie jakości izolacji przewodów instalacji
C. Uszkodzenia mechaniczne obudów oraz osłon urządzeń elektrycznych
D. Przekroczenie maksymalnego czasu reakcji RCD
Uszkodzenia mechaniczne obudów i osłon urządzeń elektrycznych są jednymi z najłatwiejszych do zidentyfikowania podczas oględzin podtynkowej instalacji elektrycznej. Obejmują one widoczne wgniecenia, pęknięcia oraz inne defekty zewnętrzne, które mogą negatywnie wpłynąć na bezpieczeństwo i funkcjonowanie instalacji. Obudowy urządzeń elektrycznych, takie jak skrzynki rozdzielcze czy osłony gniazdek, pełnią kluczową rolę w ochronie przed uszkodzeniami mechanicznymi oraz zapewnieniu bezpieczeństwa użytkowników. Regularne oględziny tych elementów są zalecane w ramach przeglądów okresowych, zgodnie z normami PN-EN 60204-1 dotyczącymi bezpieczeństwa maszyn oraz obowiązującymi przepisami prawa budowlanego. Przykładowo, w przypadku pękniętej obudowy gniazdka, istnieje ryzyko kontaktu z elementami przewodzącymi prąd, co może prowadzić do porażenia elektrycznego. Dlatego kluczowym jest, aby wszelkie uszkodzenia były niezwłocznie naprawiane, co podkreśla znaczenie systematycznych kontroli i odpowiednich działań prewencyjnych w zakresie utrzymania instalacji elektrycznych w dobrym stanie.
Pytanie 29
Jaka jest minimalna wartość natężenia oświetlenia, która powinna być zapewniona w klasie, jeżeli na biurkach uczniów nie są umieszczone monitory ekranowe?
A. 500 lx
B. 400 lx
C. 300 lx
D. 200 lx
Wybór oświetlenia poniżej 300 lx, jak 200 lx czy 250 lx, to zły pomysł, bo może to źle wpłynąć na naukę. Niskie natężenie światła prowadzi do zmęczenia oczu, nie można się skupić i ogólnie uczniowie gorzej pracują. Choć wyższe natężenie, na przykład 400 lx czy 500 lx, może się wydawać lepsze, to w klasie bez ekranów to nie jest konieczne i może prowadzić do olśnienia. Kiedy projektujemy oświetlenie, ważne, żeby znaleźć równowagę między natężeniem a jakością światła. Normy, jak PN-EN 12464-1, jasno określają wymagania dla różnych pomieszczeń, w tym sal lekcyjnych. Zbyt mocne światło może być niezdrowe, zwłaszcza dla młodych ludzi, którzy spędzają dużo czasu w klasie. Dlatego lepiej trzymać się zaleceń dotyczących oświetlenia, żeby stworzyć dobre warunki do nauki.
Pytanie 30
Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?
A. Transformatorem bezpieczeństwa
B. Falownikiem
C. Autotransformatorem
D. Dzielnikiem napięcia
Transformatory bezpieczeństwa to naprawdę ważne urządzenia, które używamy do zasilania obwodów SELV, czyli tych, które są bezpieczne w użytkowaniu. Dzięki nim możemy korzystać z energii elektrycznej w miejscach, gdzie jest ryzyko kontaktu z wodą czy innymi przewodzącymi substancjami. Ich główną rolą jest izolować niskonapięciowy obwód od sieci energetycznej, co zdecydowanie zmniejsza ryzyko porażenia prądem. Dobrze to widać w praktyce — na przykład, w oświetleniu ogrodowym, łazienkach czy w systemach alarmowych. Zgodnie z normą PN-EN 61558, transformatory te muszą spełniać różne wymogi dotyczące izolacji i zabezpieczeń przed przeciążeniem. W sumie, stosowanie transformatorów bezpieczeństwa tam, gdzie liczy się bezpieczeństwo, to dobra praktyka, którą warto stosować.
Pytanie 31
Wyznacz rezystancję przewodu LgY o powierzchni przekroju 10 mm2 i długości 1 km, mając informację, że rezystywność miedzi wynosi 1,72∙10-8 Ω∙m?
A. 1,72 Ω
B. 17,2 Ω
C. 172 Ω
D. 1 720 Ω
Obliczenie rezystancji przewodu może prowadzić do różnych nieporozumień, zwłaszcza gdy błędnie interpretuje się wartości lub stosuje się niewłaściwe wzory. W przypadku odpowiedzi 17,2 Ω, można zauważyć, że jest to wynik, który można uzyskać, myląc jednostki lub nieprawidłowo stosując wzór. Użycie niewłaściwych jednostek lub przeliczeń może prowadzić do znacznych błędów w obliczeniach. Rezystancja przewodu o długości 1 km i przekroju 10 mm² nie może być tak wysoka, ponieważ przy danych wartościach materialnych i geometrycznych wynikiem powinno być zaledwie 1,72 Ω. Z kolei odpowiedzi takie jak 1 720 Ω oraz 172 Ω wskazują na poważne błędy w obliczeniach, które mogą wynikać z całkowitego zignorowania proporcji długości do przekroju poprzecznego lub błędnego przeliczenia jednostek. Tego rodzaju błędy myślowe są częste przy obliczeniach rezystancji, zwłaszcza w przypadkach, gdy nie uwzględnia się odpowiednich parametrów materiałowych. W praktykach inżynieryjnych kluczowe jest prawidłowe zrozumienie i zastosowanie wzorów, a także dbałość o poprawne przeliczenie jednostek, aby uniknąć sytuacji, które mogą prowadzić do nieefektywności w systemach elektrycznych oraz nieplanowanych awarii w instalacjach. Dobre praktyki inżynieryjne zalecają systematyczne sprawdzanie obliczeń oraz korzystanie z wartości tabelarycznych materiałów, aby zapewnić ich poprawność.
Pytanie 32
Które z poniższych wymagań nie jest konieczne do spełnienia przy wprowadzaniu do użytku po remoncie urządzenia napędowego z silnikiem trójfazowym Pn = 15 kW, Un = 400 V (Δ), fn = 50 Hz?
A. Moc silnika jest odpowiednia do wymagań napędzanego sprzętu
B. Silnik jest wyposażony w przełącznik gwiazda-trójkąt
C. Urządzenie spełnia kryteria efektywnego zużycia energii
D. Wyniki testów technicznych urządzenia są zadowalające
Analizując pozostałe odpowiedzi, można zauważyć, że spełnienie warunku dotyczącego racjonalnego zużycia energii jest kluczowe w kontekście nowoczesnych standardów eksploatacji urządzeń elektrycznych. Wymóg ten odnosi się do efektywności energetycznej i ma na celu nie tylko oszczędność kosztów, ale także minimalizację wpływu na środowisko. W związku z tym, każda instalacja powinna być zaprojektowana w taki sposób, aby zużycie energii było jak najniższe, co ma istotne znaczenie w czasach rosnącej świadomości ekologicznej. Wyniki badań technicznych urządzenia, które powinny być zadowalające, są kolejnym istotnym elementem procedury przyjmowania urządzenia do eksploatacji. Regularne badania techniczne składają się na proces zapewnienia bezpieczeństwa operacyjnego i wydajności urządzenia, co jest kluczowe dla zminimalizowania ryzyka awarii oraz zapewnienia ciągłości produkcji. Ostatni warunek, czyli dopasowanie mocy silnika do potrzeb napędzanego urządzenia, jest kluczowy dla jego efektywności. Niedopasowanie może prowadzić do nieefektywnego działania, co skutkuje nadmiernym zużyciem energii, a także może przyspieszyć zużycie silnika, co w dłuższym czasie wymagać będzie kosztownych napraw lub wymian. Wszystkie te elementy są integralne przy przyjmowaniu urządzeń do eksploatacji, dlatego ich spełnienie jest niezwykle istotne dla zapewnienia prawidłowego funkcjonowania oraz długowieczności urządzeń.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?
A. Urządzenia 2.
B. Urządzenia 4.
C. Urządzenia 3.
D. Urządzenia 1.
W sieci TN-S podstawowym i wymaganym środkiem ochrony przeciwporażeniowej przy uszkodzeniu jest samoczynne wyłączenie zasilania, realizowane za pomocą odpowiednio dobranego urządzenia łączeniowo-zabezpieczającego. W praktyce, w obwodzie silnika trójfazowego będzie to najczęściej wyłącznik nadprądowy lub wyłącznik z członem zwarciowym i przeciążeniowym, dobrany do prądu znamionowego silnika i charakterystyki rozruchu. Właśnie takie urządzenie elektryczne wykorzystuje się do ochrony przeciwporażeniowej pośredniej, bo w sieci TN-S ochrona opiera się na szybkim wyłączeniu zasilania w przypadku pojawienia się napięcia na częściach dostępnych, np. przy przebiciu uzwojenia na obudowę. Zgodnie z PN-HD 60364 oraz dobrą praktyką, w układach TN-S prąd zwarciowy płynie przewodem ochronnym PE i przewodem fazowym do źródła, powodując zadziałanie wyłącznika w wymaganym czasie (np. 0,4 s w obwodach końcowych do 32 A). Warunkiem skuteczności tej ochrony jest spełnienie zależności między impedancją pętli zwarcia a parametrami zabezpieczenia, dlatego w praktyce po montażu wykonuje się pomiar impedancji pętli zwarcia i sprawdza czy czas wyłączenia jest dotrzymany. Moim zdaniem to jedno z kluczowych zagadnień w pracy z silnikami trójfazowymi – wielu początkujących skupia się tylko na mocy i prądzie silnika, a trochę pomija dobór i nastawy zabezpieczeń pod kątem ochrony przeciwporażeniowej. W poprawnie wykonanej instalacji TN-S silnik ma osobny przewód PE do obudowy, przewody fazowe są zabezpieczone wyłącznikiem nadprądowym dobranym zarówno do warunków pracy silnika, jak i do wymogów ochrony przeciwporażeniowej. Dodatkowo często stosuje się zabezpieczenie termiczne silnika (przekaźnik termiczny), ale ono chroni głównie sam silnik przed przegrzaniem, a nie ludzi przed porażeniem. Dlatego kluczowe urządzenie dla ochrony przeciwporażeniowej w tym układzie to właściwie dobrany aparat nadprądowy współpracujący z układem TN-S i przewodem ochronnym PE.
Pytanie 35
Na podstawie wymiarów łożysk podanych w tabeli dobierz łożysko kulkowe do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm i szerokości tarczy łożyskowej B = 8 mm.
| Symbol | Wymiary podstawowe | |||
|---|---|---|---|---|
| d [mm] | D [mm] | B [mm] | r [mm] | |
| 6700 | 10 | 15 | 3 | 0,1 |
| 6200 | 30 | 9 | 0,6 | |
| 6001 | 12 | 28 | 8 | 0,3 |
| 6301 | 37 | 12 | 1 | |
A. 6301
B. 6200
C. 6001
D. 6700
Odpowiedź 6001 jest poprawna, ponieważ spełnia wszystkie wymagane wymiary dla łożyska kulkowego, które powinno być zastosowane do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm oraz szerokości tarczy łożyskowej B = 8 mm. Łożysko 6001 ma średnicę wewnętrzną równą 12 mm, zewnętrzną 28 mm oraz szerokość 8 mm, co czyni je idealnym rozwiązaniem w tej aplikacji. W praktyce, dobór odpowiednich łożysk ma kluczowe znaczenie dla efektywności i żywotności urządzeń mechanicznych. Właściwe łożysko zapewnia minimalne tarcie, co przekłada się na mniejsze zużycie energii i dłuższy czas użytkowania maszyny. Ponadto, zgodność z wymiarami jest niezbędna do uniknięcia nadmiernych obciążeń, które mogą prowadzić do awarii. W branży inżynieryjnej zaleca się korzystanie z katalogów producentów oraz norm ISO, które jasno określają wymiary i parametry eksploatacyjne łożysk. Właściwy dobór łożyska jest nie tylko kluczowy dla poprawnego działania maszyny, ale również dla bezpieczeństwa użytkowników.
Pytanie 36
Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?
A. Przerwa w cewce uzwojenia wzbudzenia.
B. Nadmierny luz w łożyskach.
C. Złe ustawienie szczotek.
D. Zbyt duża wartość rezystora regulacyjnego.
Nadmierny luz w łożyskach silnika komutatorowego może wpływać na jego ogólną wydajność, jednak nie jest bezpośrednią przyczyną zakłóceń RTV. Luz w łożyskach prowadzi głównie do zwiększonego tarcia oraz drgań, co w dłuższej perspektywie może uszkodzić silnik, ale nie generuje zakłóceń elektromagnetycznych związanych z pracą szczotek i komutatora. Przerwa w cewce uzwojenia wzbudzenia również nie jest bezpośrednio związana z zakłóceniami RTV, choć może prowadzić do niestabilnej pracy silnika. W przypadku cewki wzbudzenia, awaria skutkowałaby spadkiem wydajności silnika, co objawia się spadkiem mocy, ale nie dojdzie do emisji zakłóceń. Zbyt duża wartość rezystora regulacyjnego wpływa na przepływ prądu w obwodzie, co może powodować przegrzewanie się elementów, ale także nie jest przyczyną zakłóceń RTV. Wybierając metody diagnostyczne, ważne jest zrozumienie, że zakłócenia RTV są najczęściej związane z niewłaściwym stanem szczotek, a nie innymi problemami mechanicznymi czy elektrycznymi. Analiza przyczyn zakłóceń powinna zawsze uwzględniać każdy z tych aspektów, aby skutecznie zdiagnozować źródło problemu.
Pytanie 37
Obroty silnika indukcyjnego klatkowego obciążonego nominalnym momentem znacząco spadły. Jakie mogą być tego przyczyny?
A. Zwarcie w obwodzie wirnika
B. Zadziałanie przekaźnika termicznego
C. Zbyt wysoka temperatura uzwojeń
D. Przepalony bezpiecznik topikowy w jednej z faz
Przepalony bezpiecznik topikowy w jednej fazie to jedna z najczęstszych przyczyn nagłego spadku obrotów silnika indukcyjnego klatkowego. Silnik tego typu działa na zasadzie zasilania trójfazowego, a każdy z obwodów fazowych jest kluczowy dla prawidłowego funkcjonowania całego układu. W przypadku przepalenia bezpiecznika w jednej z faz, silnik zostaje zasilany tylko z dwóch faz, co prowadzi do znacznego spadku momentu obrotowego i w konsekwencji obrotów. Gdy obciążenie silnika osiąga wartość znamionową, a jedna z faz jest wyłączona, silnik nie jest w stanie dostarczyć wymaganego momentu obrotowego. Przykładem zastosowania tej wiedzy jest regularne monitorowanie stanu bezpieczników w instalacjach przemysłowych oraz korzystanie z systemów detekcji, które mogą zasygnalizować spadek wydajności zasilania. Dobrym rozwiązaniem jest także wprowadzenie systemów automatycznego wyłączania urządzeń w przypadku wykrycia problemów z zasilaniem, co może zapobiec uszkodzeniom silnika.
Pytanie 38
Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?
A. Dy3 i Dy9
B. Dy7 i Dy11
C. Dy1 i Dy5
D. Dy5 i Dy11
Wybór innych grup połączeń transformatorów, takich jak Dy3, Dy9, Dy1, Dy7, czy Dy11 nie jest w pełni uzasadniony w kontekście zastosowań praktycznych, co prowadzi do zrozumienia nieprawidłowości w podejściu do wyboru odpowiedniej konfiguracji. Połączenie Dy3, oparte na trójkącie, jest wykorzystywane, gdy nie ma potrzeby redukcji harmonik, co skutkuje większymi stratami mocy w niektórych warunkach eksploatacyjnych. Z kolei Dy9, mimo że również ma swoje zastosowanie, nie jest rekomendowane do ogólnych zastosowań z uwagi na większe ryzyko wystąpienia problemów z jakością energii. Odpowiedzi takie jak Dy1 i Dy5 mogą prowadzić do nieefektywności, ponieważ Dy1 nie jest standardowym ani zalecanym połączeniem w normach, co przypisuje mu mniejsze zastosowanie w praktycznych systemach. Dy7 ma swoje specyficzne zastosowania, ale w kontekście ogólnych norm i praktyk, nie jest zalecanym wyborem. Istotne jest, aby przy podejmowaniu decyzji o wyborze połączeń brać pod uwagę nie tylko teoretyczne aspekty, ale także praktyczną efektywność, niezawodność oraz zgodność z normami branżowymi, co jest kluczowe w projektowaniu i eksploatacji systemów zasilania.
Pytanie 39
Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?
A. wyłącznie specjalne ogrodzenia
B. separację elektryczną
C. umiejscowienie poza zasięgiem ręki
D. jedynie obudowy
Podczas rozważania środków ochrony przeciwporażeniowej, istotne jest zrozumienie, że samodzielne stosowanie obudów jako formy ochrony nie wystarcza, zwłaszcza w przypadku uszkodzenia obwodu. Obudowy mogą jedynie działać jako pierwsza linia obrony, ale ich skuteczność ogranicza się do sytuacji, w której są one odpowiednio zaprojektowane i wykonane z materiałów odpornych na wpływy zewnętrzne. W praktyce, nie zawsze można zagwarantować, że obudowa w pełni zablokuje dostęp do części energii elektrycznej, co czyni ją niewystarczającą jako jedyny środek ochrony. Próba zapewnienia bezpieczeństwa poprzez umieszczenie urządzenia poza zasięgiem ręki również nie może być traktowana jako skuteczna forma ochrony, ponieważ nie eliminuje ryzyka przypadkowego kontaktu z urządzeniem. Tego rodzaju podejście opiera się na błędnym założeniu, że oddalenie od źródła prądu automatycznie zwiększa bezpieczeństwo, co w rzeczywistości może tylko częściowo zredukować ryzyko. Z kolei stosowanie specjalnych ogrodzeń nie jest odpowiedzią na problem ochrony osób przed porażeniem elektrycznym. Ogrodzenia mogą być skuteczne w ochronie niewielkich obszarów, lecz nie eliminują zagrożeń związanych z niewłaściwym użytkowaniem sprzętu elektrycznego czy awarią instalacji. Takie podejście prowadzi do mylnych przekonań, które mogą skutkować poważnymi konsekwencjami zdrowotnymi, dlatego kluczowe jest stosowanie sprawdzonych rozwiązań, takich jak separacja elektryczna, które oferują rzeczywiste zabezpieczenie przed porażeniem. Wszelkie działania związane z ochroną elektryczną powinny być zgodne z normami i regulacjami, które jasno określają najlepsze praktyki w tej dziedzinie.
Pytanie 40
Do jakiego rodzaju pracy przeznaczony jest silnik elektryczny, jeśli na jego tabliczce znamionowej podany jest symbol S2?
A. Dorywczej.
B. Okresowej przerywanej.
C. Okresowej długotrwałej.
D. Ciągłej.
Symbol S2 na tabliczce znamionowej wielu osobom kojarzy się mylnie z jakąś „drugą klasą” pracy ciągłej albo z pracą okresową przerywaną. To typowe uproszczenie: widzimy literę S jak „service” i zaczynamy zgadywać. W rzeczywistości normy dotyczące maszyn elektrycznych bardzo precyzyjnie definiują te oznaczenia. S1 oznacza pracę ciągłą – silnik jest obciążony stałym momentem tak długo, aż osiągnie stan cieplnej równowagi i może w tym stanie pracować praktycznie bez ograniczeń czasowych. To są klasyczne silniki do wentylatorów, pomp obiegowych, przenośników taśmowych, gdzie urządzenie chodzi godzinami bez przerwy. Przypisanie takiej charakterystyki do symbolu S2 jest po prostu niezgodne z normą i w praktyce prowadziłoby do przegrzewania maszyny, bo silnik S2 nie jest do takiej pracy chłodzeniowo przygotowany. Często pojawia się też skojarzenie, że skoro praca nie jest ciągła, to będzie to praca okresowa przerywana, którą opisuje symbol S3. W S3 mamy wyraźnie zdefiniowany cykl pracy: okres pracy pod obciążeniem i okres postoju, powtarzające się w sposób cykliczny, przy czym silnik nie osiąga stanu cieplnej równowagi. Dodatkowo w S3 podaje się tzw. współczynnik pracy (np. 25%, 40%), który mówi ile procent czasu w cyklu silnik jest obciążony. To coś innego niż S2, gdzie mówimy o jednym odcinku pracy krótkotrwałej, a potem pełnym ostygnięciu. Zdarza się też, że ktoś próbuje dopasować S2 do „okresowej długotrwałej”, co brzmi logicznie językowo, ale nie istnieje jako formalny symbol w normie – to raczej opis potoczny, który miesza pojęcia. Podstawowy błąd myślowy polega na tym, że zamiast sięgnąć do definicji normowych, opieramy się na skojarzeniach językowych: ciągła, okresowa, dorywcza. W technice maszyn elektrycznych każde z oznaczeń S1, S2, S3 itd. ma ściśle przypisany model cieplny pracy silnika. Jeśli pomylimy te symbole przy doborze napędu do instalacji, to nawet poprawnie dobrana moc znamionowa nie uratuje nas przed przegrzewaniem, spadkiem trwałości izolacji i w konsekwencji awarią. Dlatego warto zapamiętać: S2 to praca krótkotrwała, dorywcza, z podanym czasem trwania, a inne odpowiedzi opisują zupełnie inne stany pracy lub wręcz niezgodne z normą pojęcia.
