Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 11 maja 2026 09:46
Data zakończenia: 11 maja 2026 09:55

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Szerokość B pasma przenoszenia wzmacniacza wyznacza się, korzystając z zależności

A. $ B = \sqrt{f_g \cdot f_d} $

B. $ B = f_g - f_d $

C. $ B = f_g + f_d $

D. $ B = \frac{f_g \cdot f_d}{f_g + f_d} $

Szerokość pasma przenoszenia wzmacniacza, wyznaczana zgodnie z zależnością B = fg - fd, jest kluczowym parametrem w projektowaniu i analizie systemów elektronicznych. To różnica między częstotliwościami górną (fg) i dolną (fd) definiuje, w jakim zakresie częstotliwości wzmacniacz może skutecznie pracować. W praktyce, jest to niezwykle istotne w kontekście aplikacji audio, telekomunikacyjnych oraz w systemach radarowych, gdzie precyzyjne odwzorowanie sygnałów o różnej częstotliwości jest krytyczne. Na przykład, w systemach audio, szerokość pasma przenoszenia determinuje, jakie częstotliwości dźwięków wzmacniacz jest w stanie przetworzyć, co wpływa na jakość dźwięku. W kontekście standardów branżowych, projektanci wzmacniaczy często kierują się wytycznymi określonymi przez organizacje takie jak IEEE, aby zapewnić optymalne parametry pracy i minimalizować zniekształcenia sygnału. Zrozumienie i umiejętność obliczania szerokości pasma przenoszenia jest zatem fundamentalną umiejętnością w inżynierii elektronicznej.

Pytanie 2

Urządzenie grzewcze posiada element umożliwiający regulację temperatury, wykorzystujący zjawisko różnego stopnia rozszerzalności materiałów pod wpływem ciepła. Na czym opiera się element kontrolujący temperaturę?

A. ogniwie Peltiera

B. bimetalu

C. termoparze

D. wzmacniaczu operacyjnym

Bimetal jest kluczowym elementem w konstrukcji urządzeń grzejnych, ze względu na jego zdolność do precyzyjnego kontrolowania temperatury. Bimetal składa się z dwóch różnych metali, które mają różne współczynniki rozszerzalności cieplnej. Kiedy temperatura wzrasta, jeden metal rozszerza się bardziej niż drugi, co prowadzi do zginania bimetalu. Taki mechanizm jest wykorzystywany w termostatach, które mogą otwierać lub zamykać obwód elektryczny w odpowiedzi na zmiany temperatury. Dzięki temu możliwe jest utrzymywanie stabilnej temperatury w urządzeniach grzewczych, na przykład w piecach czy grzejnikach. Bimetale są cenione w branży ze względu na swoją prostotę, niezawodność oraz niskie koszty produkcji. W praktyce, bimetal jest powszechnie stosowany w różnorodnych zastosowaniach, od domowych systemów ogrzewania po przemysłowe urządzenia, co czyni go standardem w kontrolowaniu temperatury.

Pytanie 3

W przekształtniku DC/DC typu "boost" (układ podwyższający napięcie stałe), pracującym przy częstotliwości f = 1 kHz, w którym wartość średnia napięcia wyjściowego $ U_O $ = 20 V, a napięcia wejściowego $ U_D $ = 10 V, to czas impulsu $ t_i $ powinien wynosić
$$ U_o = \frac{U_D}{1 - \frac{t_i}{T}} $$

A. 500 µs

B. 1 000 µs

C. 250 µs

D. 750 µs

Odpowiedź 500 µs jest jak najbardziej na miejscu. Czas impulsu t_i w przekształtnikach DC/DC typu "boost" można łatwo obliczyć, korzystając z odpowiednich wzorów. W tym przypadku, przy częstotliwości f = 1 kHz oraz napięciach wejściowym U_D = 10 V i wyjściowym U_O = 20 V, wychodzi, że czas impulsu to t_i = D/f. D jest tu współczynnikiem wypełnienia, a dla tych wartości D to 0.5, co daje nam 500 µs. To jest ważna sprawa, bo dobrze dobrany czas impulsu wpływa na stabilność i efektywność przekształtnika. W branży mówi się o tym sporo, a standardy jak IEEE 1680.1 podkreślają, jak istotne jest, by wszystko było dobrze zgrane, żeby uniknąć strat energii i zapewnić bezpieczeństwo urządzeń.

Pytanie 4

Panel tylni płyty komputerowej GIGABYTE model GA-K8N51GMF umożliwia podłączenie wielu urządzeń zewnętrznych. Oznaczone gniazda "a", "b", "c", "d", to kolejno:

A. PS/2, RS-232, RS-485, VGA.

B. RS-232, RS-485, VGA, LPT.

C. PS/2, LPT, RS-232, VGA.

D. RS-232, LPT, DVI, VGA.

Poprawna odpowiedź to PS/2, LPT, RS-232, VGA. Gniazdo PS/2 jest klasycznym portem, który od lat służy do podłączania urządzeń wskazujących, takich jak klawiatury i myszy. Standard ten, mimo że ustępuje miejsca nowocześniejszym interfejsom USB, wciąż bywa stosowany w niektórych systemach ze względu na swoją niezawodność. Port LPT, znany również jako port równoległy, był powszechnie wykorzystywany do podłączania drukarek, zwłaszcza w starszych urządzeniach. W czasach, gdy drukowanie z komputera odbywało się głównie za pomocą połączeń równoległych, port LPT był standardem branżowym. Gniazdo RS-232, które jest portem szeregowym, ma swoje zastosowanie w komunikacji z urządzeniami takimi jak modemy i niektóre starsze urządzenia zewnętrzne. VGA to z kolei standardowy interfejs dla monitorów, który pozwala na przesyłanie sygnału wideo. Pomimo rozwoju technologii, VGA wciąż znajduje swoje miejsce w wielu aplikacjach i urządzeniach. Zrozumienie tych portów i ich zastosowań jest kluczowe dla każdego specjalisty w dziedzinie technologii komputerowej.

Pytanie 5

Do czego służy urządzenie pokazane na ilustracji?

A. Dwupunktowego pomiaru temperatury.

B. Pomiaru parametrów elektrycznych elementów SMD.

C. Lutowania elementów SMD.

D. Chwytania elementów SMD z kontrolowaną elektronicznie siłą ścisku.

Dokonując wyboru odpowiedzi, która nie jest związana z pomiarem parametrów elektrycznych elementów SMD, można natrafić na kilka typowych nieporozumień. Pierwszym z nich jest mylenie urządzenia z narzędziem do lutowania. Lutowanie elementów SMD wymaga precyzyjnego podgrzewania i aplikacji cyny w odpowiednich miejscach, co nie jest związane z funkcjonalnością, jaką oferuje urządzenie na ilustracji. Drugą pomyłką jest zrozumienie, że urządzenie to służy do pomiaru temperatury. W rzeczywistości, do pomiaru temperatury wykorzystuje się termometry lub kamery termograficzne, które mierzą różnice w cieple, co nie ma zastosowania w przypadku urządzenia pokazanego na zdjęciu. Ponadto, odpowiedź odnosząca się do chwytania elementów z kontrolowaną siłą ścisku jest również nietrafiona, gdyż tego typu funkcjonalność należy do narzędzi takich jak chwytaki pneumatyczne lub elektro-mechaniczne, które są zaprojektowane do manipulacji elementami w procesach montażowych, a nie do pomiaru ich parametrów. Rozumienie zastosowań różnych narzędzi i urządzeń w elektronice jest kluczowe, aby uniknąć pomyłek, które mogą prowadzić do nieefektywności w pracy oraz błędnych diagnoz w procesach produkcyjnych i testowych. Warto zwrócić uwagę na znaczenie precyzyjnego określenia funkcji urządzenia, ponieważ w nowoczesnej elektronice każdy aspekt ma kluczowe znaczenie dla niezawodności oraz efektywności działania układów elektronicznych.

Pytanie 6

Tabela przedstawia wybrane dane techniczne regulatora temperatury. Do jego wejścia można bezpośrednio podłączyć

Napięcie zasilające230 V AC; 50 Hz
Wejście pomiarowePt100/Pt500/Pt1000
Zakres pomiarowy-100 °C ÷ 600 °C
Rezystancja przewodów pomiarowychmaksymalnie 20 Ω w każdym przewodzie
Wyjścia przekaźnikowe2 styki zwierne; 2 A/250 V AC (cosφ=1)
Pamięć danychEEPROM
Stopień ochrony frontu urządzeniaIP65
Stopień ochrony zaciskówIP20

A. czujnik pirometryczny.

B. termoparę.

C. czujnik rezystancyjny.

D. termistor.

Wiesz, czujniki takie jak termistor, termopara czy czujnik pirometryczny to często te, które ludzie mylą z czujnikami rezystancyjnymi. Ale one działają na zupełnie innych zasadach. Termistory zmieniają rezystancję w szerszym zakresie temperatur, ale mają ograniczony zakres pomiarowy, co nie jest najlepsze do długotrwałego monitorowania w skrajnych warunkach. Z kolei termopary działają dzięki zjawisku Seebecka – wytwarzają napięcie, gdy są różne temperatury na dwóch złączach z różnych materiałów. Można nimi mierzyć wysokie temperatury, ale są mniej dokładne niż czujniki rezystancyjne. A czujniki pirometryczne to zupełnie inna bajka, bo mierzą temperaturę z daleka, więc nie nadają się do bezpośredniego podłączenia do regulatora temperatury. Wszystkie te czujniki mają swoje miejsce, ale jeśli ich nie zrozumiesz, to możesz źle je wybrać, co nie jest fajne. Dlatego warto znać różnice między tymi technologiami i wiedzieć, gdzie je najlepiej wykorzystać.

Pytanie 7

Podczas pomiaru napięcia UCE spoczynkowego punktu pracy tranzystora m.cz. woltomierzem analogowym CE o podziałce 100 działek ustawionym na zakresie 0,3 V wskazówka wskazuje 80 działek. Ile wynosi wartość mierzonego napięcia?

A. 240 mV

B. 120 mV

C. 180 mV

D. 60 mV

W przypadku niepoprawnych odpowiedzi, takich jak 120 mV, 60 mV czy 180 mV, można zaobserwować typowe błędy w rozumieniu zasad funkcjonowania woltomierzy analogowych. Często zdradza to niepoprawne podejście do konwersji jednostek oraz nieprawidłowe obliczenia wartości działek. Na przykład, przy obliczeniach niektórzy mogą pomylić zakres pomiarowy lub stosować niewłaściwe przeliczniki. Przy 120 mV mogło dojść do założenia, że każda działka to 1 mV, co jest błędne, ponieważ wartość każdej działki wynosi 3 mV. Z kolei 60 mV mogło wyniknąć z błędnego pomnożenia 20 działek zamiast 80, co również jest fundamentalnym błędem w odczycie. W przypadku 180 mV, można zauważyć, że osoba odpowiadająca mogła zinterpretować zakres woltomierza jako 0,18 V zamiast 0,3 V, co skutkowałoby nieprawidłowym odczytem. Kluczowe jest zrozumienie, że precyzyjne pomiary wymagają nie tylko umiejętności matematycznych, ale także głębokiego zrozumienia instrumentów pomiarowych i ich zakresów działania. W praktyce inżynieryjnej, błędy tego rodzaju mogą prowadzić do poważnych konsekwencji w analizie układów elektronicznych, dlatego niezbędna jest skrupulatność w interpretacji wyników oraz znajomość zasad pomiarowych.

Pytanie 8

Który z regulatorów, spośród wymienionych, wyróżnia się zerowym uchybem ustalonym?

A. Regulator dwustawny

B. PI

C. PD

D. Regulator trójstawny

Regulator PI, czyli ten proporcjonalno-całkujący, to naprawdę świetne rozwiązanie w automatyce. Działa tak, że po osiągnięciu stanu ustalonego różnica między wartością zadaną a rzeczywistą wynosi zero. Fajną cechą regulatora PI jest to, że potrafi wyeliminować uchyb w czasie, a to dzięki członowi całkującemu. W praktyce wykorzystuje się go w różnych systemach, na przykład w regulacji temperatury w piecach przemysłowych, co jest kluczowe, żeby wszystko działało jak należy. Dobrze jest stosować te regulatory tam, gdzie stabilność i małe oscylacje są na wagę złota. Z tego co wiem, zgodnie z normami ISA (International Society for Automation), używanie regulatorów PI w przemyśle pomaga poprawić jakość procesów i efektywność energetyczną. Co do jego skuteczności, można ją jeszcze podkręcić przez dobór odpowiednich parametrów, takich jak wzmocnienie proporcjonalne i czas całkowania. Dzięki temu dostosowujemy regulator do konkretnych potrzeb systemu.

Pytanie 9

Język LD do tworzenia schematów drabinkowych pozwala na

A. zaprogramowanie pamięci EPROM

B. komunikowanie z procesorem GPU

C. wizualizację pracy układów GAL

D. programowanie sterowników PLC

Język schematów drabinkowych (LD) jest standardowym językiem programowania używanym w automatyce przemysłowej, szczególnie w kontekście programowania sterowników PLC (Programmable Logic Controllers). Jego struktura przypomina schematy elektryczne, co ułatwia inżynierom zrozumienie logiki działania aplikacji. Przez użycie elementów takich jak styki i cewki, LD pozwala na łatwą reprezentację operacji logicznych oraz sekwencyjnych, co jest kluczowe w sterowaniu procesami przemysłowymi. Typowe zastosowania obejmują automatyzację linii produkcyjnych, kontrolę urządzeń, a także monitorowanie i diagnostykę systemów. W praktyce, inżynierowie często używają oprogramowania takich jak RSLogix, które umożliwia tworzenie, testowanie i wdrażanie programów w języku LD zgodnie z normą IEC 61131-3. Wspieranie standardów branżowych oraz dobrych praktyk, takich jak dokumentacja oraz testowanie programów, jest kluczowe dla zapewnienia niezawodności i efektywności systemów automatyki.

Pytanie 10

Wtórnik emiterowy to wzmacniacz z tranzystorem w układzie

A. wspólnego kolektora

B. wspólnego emitera

C. wspólnej bazy

D. wspólnego źródła

Wtórnik emiterowy, który często nazywamy wzmacniaczem w konfiguracji wspólnego kolektora, to jeden z fundamentalnych typów wzmacniaczy tranzystorowych. Co jest w nim fajne? To, że sygnał wyjściowy bierzemy z kolektora, a nie z emitera. Dzięki temu ten wzmacniacz świetnie nadaje się do sytuacji, gdzie potrzebujemy zwiększyć prąd, ale nie chcemy za bardzo podnosić napięcia sygnału. W praktyce często spotyka się go w interfejsach sygnałowych, gdzie łączy się różne elementy obwodu. Przydatne jest to, że ma niski opór wyjściowy i dużą impedancję wejściową, więc zazwyczaj wykorzystuje się go jako bufor między różnymi etapami układów elektronicznych. W dziedzinie audio ten typ wzmacniacza pozwala świetnie wzmocnić sygnał bez wpływania na jego jakość. Z mojego doświadczenia, stosowanie wtórnika emiterowego pomaga też w eliminacji zakłóceń i zniekształceń, co jest mega istotne w aplikacjach, gdzie precyzja ma znaczenie.

Pytanie 11

W urządzeniu elektronicznym doszło do uszkodzenia kondensatora ceramicznego o oznaczeniu 104 100 V. Jaki kondensator należy zastosować w jego miejsce?

A. 1000 nF 1000 V

B. 10 nF 1000 V

C. 100 nF 100 V

D. 10 nF 100 V

Odpowiedź "100 nF 100 V" jest poprawna, ponieważ kondensator oznaczony jako "104 100 V" wskazuje na pojemność 100 nF i maksymalne napięcie robocze 100 V. Oznaczenie "104" oznacza, że dwie pierwsze cyfry to znaczące liczby (10), a trzecia cyfra to mnożnik, który w tym przypadku wynosi 10^4 pF, co daje 100000 pF, co po przeliczeniu daje 100 nF. Napięcie znamionowe wynosi 100 V, co jest zgodne z wymaganiami dla aplikacji elektronicznych. W praktycznych zastosowaniach kondensatory ceramiczne o pojemności 100 nF są powszechnie stosowane w filtrach, układach czasowych oraz w obwodach zasilających, gdzie stabilność i niskie straty są kluczowe. Warto pamiętać, że dobór kondensatora powinien być zgodny z normami branżowymi, takimi jak IEC 60384, które określają parametry bezpieczeństwa i jakości dla komponentów elektronicznych.

Pytanie 12

W jakim celu podczas prac z układami scalonymi CMOS stosuje się element wskazany strzałką na ilustracji?

A. Blokady przed opuszczeniem stanowiska pracy przez serwisanta.

B. Wyrównania potencjału na obydwu nadgarstkach serwisanta.

C. Odprowadzenia ładunku elektrostatycznego z ciała serwisanta.

D. Podłączenia serwisanta do napięcia zasilania układu scalonego.

Czynniki przedstawione w niepoprawnych odpowiedziach opierają się na nieporozumieniach dotyczących funkcji bransolety antystatycznej. Nie jest ona używana do podłączania serwisanta do napięcia zasilania układu scalonego, co mogłoby stwarzać niebezpieczeństwo porażenia elektrycznego. Takie podejście jest niebezpieczne i niezgodne z zasadami bezpieczeństwa pracy z elektroniką, gdzie energia elektryczna jest nieodłącznie związana z ryzykiem. Ponadto, bransoleta nie służy do blokowania ruchu serwisanta ani do wyrównywania potencjału na nadgarstkach. Te koncepcje są błędne, ponieważ bransoleta działa na zupełnie innej zasadzie – jej zadaniem jest odprowadzenie ładunku elektrostatycznego, a nie kontrolowanie ruchu czy poziomu napięcia. W środowisku pracy z urządzeniami wrażliwymi na ESD, kluczowe jest zrozumienie, że wszystkie ruchy oraz interakcje z komponentami powinny być przeprowadzane z uwagą i świadomością zagrożeń. Ignorowanie standardów i praktyk związanych z ESD może prowadzić do poważnych uszkodzeń sprzętu oraz zwiększonego ryzyka awarii układów, co w dłuższej perspektywie wpływa na koszty oraz wydajność procesów serwisowych.

Pytanie 13

Na rysunku przedstawiono symbol graficzny

A. routera.

B. przełącznika.

C. modemu.

D. mostu.

Wybór innej odpowiedzi może wynikać z nieporozumienia dotyczącego różnicy pomiędzy różnymi urządzeniami sieciowymi. Modem, który nie został wybrany, jest urządzeniem, które łączy lokalną sieć domową z internetem, przetwarzając sygnały cyfrowe na analogowe i odwrotnie. Jego symbol graficzny zazwyczaj różni się od symbolu routera, przedstawiając inną funkcję, jaką jest konwersja sygnału. Most, będący kolejnym z możliwych wyborów, służy do łączenia dwóch segmentów sieci w celu zwiększenia wydajności, ale nie kieruje ruchu między sieciami tak jak router. Z kolei przełącznik to urządzenie, które łączy różne urządzenia w ramach tej samej sieci, działając na poziomie warstwy drugiej modelu OSI. Wybór tych odpowiedzi świadczy o myleniu funkcji różnych urządzeń sieciowych, co jest powszechnym błędem w zrozumieniu architektury sieci. Zastosowanie routerów, mostów i przełączników w odpowiednich kontekstach jest kluczowe dla efektywnego projektowania i zarządzania sieciami komputerowymi. Warto zatem zapoznać się z ich specyfikacją i rolą, aby uniknąć takich nieporozumień w przyszłości.

Pytanie 14

Na zdjęciu przedstawiono gniazdo typu

A. JACK

B. RCA

C. CINCH

D. SMA

Gniazdo typu JACK, które wybrałeś, jest powszechnie używane w urządzeniach audio, takich jak słuchawki, mikrofony czy instrumenty muzyczne. Jego cylindryczny kształt oraz charakterystyczny metalowy pierścień umożliwiają stabilne połączenie, co jest kluczowe dla zapewnienia wysokiej jakości dźwięku. W kontekście standardów branżowych, gniazdo JACK jest zgodne z normami IEC 60529, które dotyczą ochrony sprzętu przed ciałami stałymi i cieczami. W praktyce oznacza to, że gniazdo JACK jest nie tylko wszechstronne, ale również trwałe, co czyni je idealnym rozwiązaniem w wielu zastosowaniach, od domowych systemów audio po profesjonalne nagrania. Gniazda JACK są dostępne w różnych rozmiarach, w tym 3,5 mm i 6,35 mm, co pozwala na ich szerokie zastosowanie w różnych urządzeniach. Ponadto, w systemach audio, gniazda te często stosuje się w połączeniach symetrycznych, co poprawia odporność na zakłócenia elektromagnetyczne. Właściwe wykorzystanie gniazd JACK w projektach audio jest kluczowe dla osiągnięcia optymalnej jakości dźwięku.

Pytanie 15

Na podstawie oscylogramów przedstawionych na rysunku można stwierdzić, że w badanym układzie prostowniczym

A. nastąpiło zwarcie diody Dl i D3

B. nastąpiła przerwa w obwodzie D2, R, D4

C. nastąpiło zwarcie diody D2 i D4

D. nastąpiła przerwa w obwodzie Dl, R, D3

Poprawna odpowiedź wskazuje na przerwę w obwodzie D2, R, D4. Analizując oscylogramy, zauważamy, że napięcie wyjściowe Uwy wykazuje charakterystykę połówkowego prostowania, co oznacza, że tylko jedna para diod (D1 i D3) przewodzi prąd. W prawidłowym działaniu mostka Graetza, powinno występować pełno-okresowe prostowanie, co jest standardem w układach prostowniczych. Przerwa w obwodzie D2 i D4 skutkuje brakiem przewodzenia prądu przez te diody, co wyklucza możliwość pełno-okresowego prostowania. W praktyce, takie sytuacje mogą prowadzić do zmniejszenia efektywności zasilania w układach elektronicznych, a także do uszkodzeń komponentów, jeśli nie zostaną szybko zidentyfikowane. W kontekście standardów branżowych, należy pamiętać o regularnym monitorowaniu i diagnozowaniu układów prostowniczych, aby zapewnić ich niezawodne działanie oraz minimalizować ryzyko awarii.

Pytanie 16

Dioda LED w zakresie długości fali 940 nm generuje promieniowanie elektromagnetyczne

A. żółte

B. podczerwone

C. zielone

D. ultrafioletowe

Dioda LED emitująca promieniowanie elektromagnetyczne o długości fali 940 nm należy do zakresu promieniowania podczerwonego. Promieniowanie to jest niewidoczne dla ludzkiego oka, ale ma szerokie zastosowanie w technologii, w tym w telekomunikacji, czujnikach ruchu oraz w urządzeniach zdalnego sterowania. Na przykład, diody LED emitujące podczerwień są często wykorzystywane w pilotach do telewizorów oraz w systemach monitoringu, gdzie przesyłają dane bezprzewodowo. Warto zaznaczyć, że zakres podczerwieni rozciąga się od 700 nm do 1 mm, co czyni długość fali 940 nm idealnym kandydatem do zastosowań w technologii IR. Zrozumienie tego rodzaju promieniowania jest istotne dla projektowania systemów optycznych oraz elektronicznych, które wykorzystują detekcję na podczerwień, co ma kluczowe znaczenie w nowoczesnych rozwiązaniach technologicznych.

Pytanie 17

Do jakiego celu wykorzystuje się komparator?

A. wzmacniania sygnału

B. porównania dwóch napięć

C. sumowania dwóch sygnałów

D. filtrowania napięć

Komparator to kluczowe urządzenie elektroniczne używane w wielu aplikacjach inżynieryjnych, które pozwala na precyzyjne porównanie dwóch napięć. Działa on na zasadzie analizy napięcia wejściowego względem napięcia odniesienia, co skutkuje generowaniem sygnału wyjściowego, który informuje o tym, które napięcie jest wyższe. Przykładowe zastosowanie komparatorów obejmuje systemy automatyki, gdzie mogą być używane do detekcji poziomu napięcia w różnych układach zasilania. W praktycznych zastosowaniach, takich jak układy alarmowe czy systemy wykrywania, komparatory działają jako czujniki, które aktywują alarm w odpowiedzi na zmiany w napięciu, co zwiększa bezpieczeństwo. Zgodnie z najlepszymi praktykami branżowymi, komparatory powinny być projektowane z uwzględnieniem parametrów takich jak histereza, aby zapobiegać fałszywym sygnałom wyjściowym w przypadku fluktuacji napięcia. Warto również zaznaczyć, że komparatory są szeroko wykorzystywane w układach analogowych oraz cyfrowych, co czyni je fundamentalnym narzędziem w inżynierii elektronicznej.

Pytanie 18

Podczas oceny instalacji cyfrowego domofonu, po włączeniu zasilania stwierdzono, że w słuchawce słychać piski, a rozmowa jest ledwie słyszalna. Jak można usunąć tę usterkę?

A. obniżyć poziom głośności dzwonka w unifonie

B. wyregulować poziom głośności w centrali

C. podwyższyć napięcie zasilania elektrozaczepu

D. wyczyścić przyciski w kasecie rozmów

Wyczyść przyciski w kasecie rozmownej może wydawać się sensownym działaniem, jednak w tym przypadku nie jest kluczowe dla rozwiązania problemu z jakością dźwięku. Przyciski mogą gromadzić zanieczyszczenia, co może prowadzić do problemów z ich działaniem, ale nie ma związku z zakłóceniami dźwiękowymi w słuchawce. Podwyższenie napięcia zasilania elektrozaczepu również nie ma wpływu na jakość dźwięku. Elektrozaczep odpowiada za otwieranie drzwi, a jego napięcie nie wpływa na funkcję audio systemu. Zwiększenie zasilania może wręcz doprowadzić do uszkodzenia elementów systemu, co jest sprzeczne z dobrymi praktykami w zakresie instalacji elektronicznych. Obniżenie poziomu głośności wywołania w unifonie, choć może wydawać się, że rozwiąże problem, w rzeczywistości tylko pogorszy sytuację, powodując dalsze trudności w słyszeniu rozmowy. Właściwe podejście do diagnostyki usterek wymaga zrozumienia, że każdy element systemu domofonowego działa w ścisłej współpracy i niewłaściwe działania w jednym obszarze mogą negatywnie wpłynąć na całość. Dlatego kluczowe jest, aby skupić się na regulacji poziomów głośności w centrali, co jest standardową praktyką w branży i pozwala na skuteczne usuwanie problemów dźwiękowych.

Pytanie 19

Ilość stabilnych stanów przerzutnika astabilnego wynosi

A. ∞

B. 0

C. 2

D. 1

Przerzutnik astabilny, znany również jako multivibrator astabilny, to układ elektroniczny, który nie posiada stanów stabilnych. Jego działanie opiera się na ciągłej zmianie stanów, co oznacza, że jest w stanie nieustannie oscylować pomiędzy dwoma stanami, tworząc w ten sposób sygnał prostokątny. Teoretycznie nie ma 'spoczynkowego' stanu, do którego mógłby przejść, w przeciwieństwie do przerzutnika bistabilnego, który ma dwa stabilne stany. W praktyce przerzutniki astabilne są szeroko wykorzystywane w aplikacjach takich jak generatory sygnałów, migacze LED, oraz w zegarach cyfrowych, gdzie potrzebne jest regularne zmienianie stanu. Zastosowanie przerzutników astabilnych w dziedzinach takich jak automatyka oraz elektronika analogowa jest zgodne z zaleceniami norm IEC 61131-3, co potwierdza ich znaczenie w nowoczesnych systemach elektronicznych.

Pytanie 20

Aby zmierzyć moc czynną urządzenia działającego w obwodzie prądu stałego metodą techniczną, jakie przyrządy należy zastosować?

A. dwa amperomierze

B. watomierz

C. dwa woltomierze

D. woltomierz i amperomierz

Pomiar mocy czynnej w obwodach prądu stałego jest kluczowym zagadnieniem w elektrotechnice, a zastosowanie woltomierza i amperomierza to standardowa metoda na jej określenie. Aby obliczyć moc czynną, wykorzystujemy wzór P = U * I, gdzie P to moc, U to napięcie, a I to natężenie prądu. Woltomierz służy do pomiaru napięcia na odbiorniku, natomiast amperomierz mierzy natężenie prądu przepływającego przez ten sam obwód. Praktyczne zastosowanie tej metody można zaobserwować w laboratoriach, gdzie inżynierowie i technicy często mierzą moc urządzeń, takich jak silniki elektryczne czy elementy grzejne, aby ocenić ich efektywność energetyczną. W branży energetycznej stosuje się również normy IEC 61010, które określają wymagania dotyczące bezpieczeństwa w urządzeniach pomiarowych. Właściwe zastosowanie woltomierza i amperomierza pozwala na precyzyjne monitorowanie i optymalizację zużycia energii w różnych zastosowaniach, co jest istotne z perspektywy zrównoważonego rozwoju i efektywności energetycznej.

Pytanie 21

Która bramka logiczna jest uszkodzona w układzie przedstawionym na rysunku?

A. 3

B. 2

C. 1

D. 4

No, to odpowiedź 3 jest w porządku. Jak spojrzysz na stany logiczne na wejściu i wyjściu bramek, to widać, że tylko bramka numer 3 nie działa tak, jak powinna. Gdy mówimy o bramkach logicznych, takich jak AND, OR czy NOT, to trzeba ogarnąć ich działanie na podstawie stanów wejściowych. W tym przypadku, przy odpowiednich stanach na wejściach, bramka 3 powinna dawać inną wartość logiczną, a tego nie ma. Można to fajnie zobaczyć, jak projektujesz układy cyfrowe - wtedy wiesz, że bramki muszą działać dobrze, żeby cały system był niezawodny. W praktyce, żeby znaleźć zepsute elementy w obwodach, często korzysta się z testów funkcjonalnych i analizuje się stany, co pozwala szybko znaleźć problem i go rozwiązać. Jeśli chodzi o inżynierię, to przestrzeganie zasad testowania obwodów logicznych naprawdę podnosi efektywność i niezawodność systemów elektronicznych.

Pytanie 22

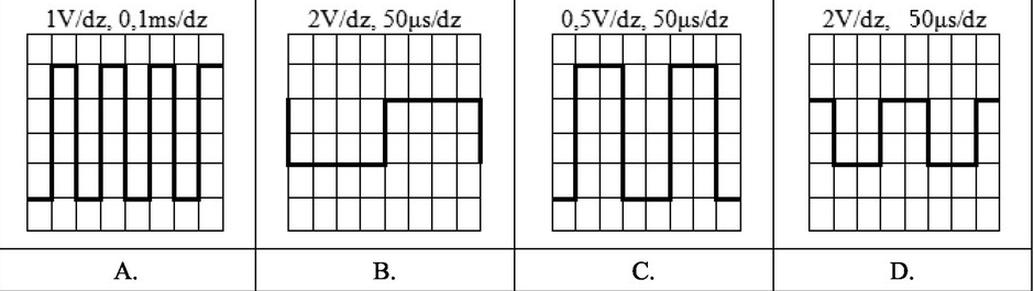

Który oscylogram przedstawia przebieg o następujących parametrach amplitudowo-czasowych: U_pp = 4 V, f = 2,5 kHz, w_w = 50 %?

A. A.

B. D.

C. B.

D. C.

Analizując odpowiedzi spoza prawidłowej odpowiedzi B, można zauważyć, że błędne koncepcje często wynikają z niepełnego zrozumienia związku między parametrami sygnału a jego kształtem w oscylogramie. Oscylogramy A, C i D nie spełniają kryteriów wyznaczonych w pytaniu. Na przykład w przypadku odpowiedzi A, mogła być wybrana nieprawidłowa częstotliwość lub amplituda, co prowadzi do pomyłki w ocenie sygnału. Często błędem jest także założenie, że różnice w napięciu lub wypełnieniu nie mają wpływu na końcowy kształt fali, co jest nieprawdziwe. W praktyce, sygnały o różnych wypełnieniach będą wyglądały całkowicie inaczej, co może wprowadzić w błąd w kontekście analizy sygnałów. Typową pułapką jest także ignorowanie jednostek miary, takich jak wolt czy hertz, co jest kluczowe przy obliczaniu i analizowaniu sygnałów. Dodatkowo, błędne pojęcie o tym, jak zmienia się sygnał w czasie, może prowadzić do nieporozumień przy interpretacji oscylogramów. Standardy branżowe jasno określają, że każdy parametr sygnału musi być starannie brany pod uwagę, aby uzyskać poprawny obraz jego charakterystyki, co jest podstawą dla wszelkiej analizy sygnałów w elektronice.

Pytanie 23

Odpowiednia sekwencja działań przy wymianie uszkodzonej czujki ruchu w systemie kontroli dostępu powinna wyglądać następująco:

A. wpisać kod serwisowy, odłączyć akumulator, wymienić czujkę

B. wpisać kod serwisowy, odłączyć zasilanie AC, odłączyć akumulator, wymienić czujkę

C. wpisać kod użytkownika, odłączyć zasilanie AC, wymienić czujkę

D. wpisać kod użytkownika, odłączyć zasilanie AC, odłączyć akumulator, wymienić czujkę

Właściwa odpowiedź, czyli wpisanie kodu serwisowego, odłączenie zasilania AC, odłączenie akumulatora i następnie wymiana czujki, jest zgodna z najlepszymi praktykami w zakresie bezpiecznej konserwacji systemów kontroli dostępu. W pierwszej kolejności ważne jest użycie kodu serwisowego, ponieważ tylko osoby uprawnione powinny mieć dostęp do opcji serwisowych. To zapewnia, że żadne nieautoryzowane zmiany nie będą mogły zostać wprowadzone w systemie. Odłączenie zasilania AC jest kluczowe, aby uniknąć ryzyka zwarcia lub porażenia prądem podczas pracy z urządzeniami elektrycznymi. Następnie, odłączenie akumulatora zapobiega ewentualnym nieprzewidzianym awariom, które mogą wystąpić, gdy urządzenie jest wciąż zasilane. Dopiero po wykonaniu tych kroków można bezpiecznie wymienić czujkę. Przykładem zastosowania takiej procedury może być serwisowanie systemu w obiektach komercyjnych, gdzie bezpieczeństwo danych i osób jest priorytetem. Takie działania są zgodne z normami ISO 27001, które dotyczą bezpieczeństwa informacji.

Pytanie 24

Wartość pojemności przedstawionego na rysunku kondensatora wynosi

A. 22 pF

B. 0,2 pF

C. 2,2 pF

D. 2,0 pF

Poprawna odpowiedź to 2,2 pF, co wynika z oznaczenia "2p2" na kondensatorze. W notacji elektronicznej, litera "p" odnosi się do jednostki piko, co oznacza jedną bilionową część farada, czyli 10^-12 farada. Oznaczenie to jest powszechnie stosowane w przemyśle elektronicznym do wskazywania pojemności kondensatorów. W praktyce, kondensatory o małych pojemnościach, takie jak 2,2 pF, są często używane w obwodach wysokoczęstotliwościowych, takich jak filtry RF czy obwody rezonansowe. Pojemności te są również kluczowe w konstrukcjach oscylatorów, gdzie precyzyjna wartość pojemności ma znaczenie dla stabilności częstotliwości. Zrozumienie oznaczeń oraz jednostek pojemności jest niezbędne dla inżynierów pracujących w dziedzinie elektroniki, zapewniając im zdolność do dokonania właściwego doboru komponentów w zależności od wymagań aplikacji. Dobrze jest również znać standardy dotyczące oznaczania kondensatorów, aby uniknąć pomyłek przy ich identyfikacji.

Pytanie 25

Kto głównie korzysta z instrukcji serwisowych?

A. osoby dostarczające sprzęt do klienta

B. osoby sprzedające sprzęt

C. osoby użytkujące sprzęt

D. osoby naprawiające uszkodzony sprzęt

Instrukcje serwisowe są kluczowym narzędziem dla osób zajmujących się naprawą uszkodzonego sprzętu. Zawierają one szczegółowe informacje dotyczące diagnozowania problemów, kroków do ich rozwiązania oraz specyfikacji technicznych, które są niezbędne do prawidłowej naprawy. Na przykład, w przypadku awarii sprzętu elektronicznego, technik korzysta z instrukcji serwisowych, aby zlokalizować usterkę, zrozumieć, jakie części należy wymienić oraz jakie narzędzia są potrzebne do przeprowadzenia naprawy. W branży zamiennej istnieje szereg standardów, jak ISO 9001, które promują dokumentację procedur serwisowych. Dobre praktyki w zakresie serwisowania sprzętu obejmują także regularne aktualizowanie instrukcji zgodnie z najnowszymi rozwiązaniami technicznymi oraz zapewnienie ich dostępności dla wszystkich techników. Posiadanie dobrze opracowanych instrukcji serwisowych wpływa na efektywność pracy, redukuje błędy oraz przyspiesza czas reakcji na awarie, co jest kluczowe w zachowaniu wysokiej jakości usług serwisowych.

Pytanie 26

W dokumentacji urządzenia podano, że zakres napięcia zasilania wynosi od 10,8 V do 14,4 V. Wskaż odpowiednie ustawienie zasilacza w momencie uruchamiania tego układu.

A. 18,7 V

B. 15,4 V

C. 10,1 V

D. 13,8 V

Wybór napięcia zasilania 13,8 V jest właściwy, ponieważ mieści się w określonym zakresie napięcia zasilania urządzenia, wynoszącym od 10,8 V do 14,4 V. Ustalając napięcie na poziomie 13,8 V, zapewniamy stabilne zasilanie, które jest optymalne dla wielu urządzeń elektronicznych, w tym systemów telekomunikacyjnych i innych aplikacji wymagających precyzyjnego zasilania. Utrzymanie napięcia w tym zakresie nie tylko zapewnia prawidłową pracę układu, ale także minimalizuje ryzyko uszkodzenia komponentów. W praktyce, wiele zasilaczy ma możliwość precyzyjnego ustawienia napięcia, co pozwala na dostosowanie do specyficznych wymagań urządzenia. Zgodnie ze standardami branżowymi, takich jak IEC 60950, ważne jest, aby unikać zasilania urządzeń napięciem powyżej ich maksymalnych specyfikacji, co może prowadzić do uszkodzeń termicznych lub innych awarii. Dlatego też, wybór 13,8 V jako napięcia zasilania jest nie tylko poprawny, ale również praktycznie zalecany dla zapewnienia długotrwałej i niezawodnej pracy układu.

Pytanie 27

Na rysunku pokazano zmierzoną statyczną charakterystykę przejściową bramki logicznej NAND w układzie inwertera. Z rysunku można odczytać, że zakres napięć wejściowych bramki traktowanych jako wysoki poziom logiczny na wejściu wynosi w przybliżeniu

A. od 2 V do 5 V

B. od 0 V do 0,5 V

C. od 0,5 V do 4 V

D. od 0 V do 2 V

Poprawna odpowiedź to zakres od 2 V do 5 V, co jest zgodne z charakterystyką przejściową bramki NAND w układzie inwertera. W tym przedziale napięć wejściowych, bramka logiczna interpretuje sygnał jako wysoki poziom logiczny, co skutkuje obniżeniem napięcia wyjściowego bliskiego 0 V. To zjawisko ma kluczowe znaczenie w projektowaniu układów cyfrowych, gdzie precyzyjne określenie poziomów logicznych jest konieczne dla stabilnych i przewidywalnych wyników. W praktyce, stosując ten zakres napięć, inżynierowie mogą zapewnić, że bramka będzie działać w swoim optymalnym zakresie, co jest istotne w systemach takich jak mikroprocesory czy układy FPGA. Dobrą praktyką inżynierską jest także uwzględnianie marginesu tolerancji dla napięć, aby zminimalizować ryzyko błędów w działaniu układu. Warto również zauważyć, że ze względu na różnice w technologiach produkcji, zakresy te mogą się różnić w zależności od dostawcy, dlatego zawsze warto odnosić się do specyfikacji producenta dla konkretnego komponentu.

Pytanie 28

Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest

A. realizacja pętli ujemnego sprzężenia zwrotnego.

B. ograniczenie od góry pasma przenoszenia układu.

C. odseparowanie składowej stałej napięcia wyjściowego.

D. minimalizacja wpływu tętnień napięcia zasilającego.

Wiesz, kondensator C w układzie wspólnego emitera to naprawdę ważny element. Jego rola polega na tym, żeby oddzielić składową stałą od zmiennej. Dzięki niemu sygnały zmienne mogą swobodnie przechodzić, a składowa stała zostaje zablokowana. To jest super istotne, zwłaszcza w wzmacniaczach. Jak masz różne stopnie wzmacniacza, to każdy z nich może działać na swoim punkcie pracy, co w praktyce przekłada się na lepszą jakość sygnału wyjściowego. A to ma znaczenie, zwłaszcza w audio, bo każdy chce mieć czystszy dźwięk. W projektach wzmacniaczy fajnie jest mieć takie kondensatory, bo pomagają w stabilizacji całego układu i zmniejszają zakłócenia. To jest zgodne z tym, co się robi w inżynierii elektronicznej. I wiesz, nowoczesne wzmacniacze operacyjne też często z tego korzystają, żeby wszystko działało jak najlepiej.

Pytanie 29

We wzmacniaczu przeciwsobnym klasy B doszło do uszkodzenia jednego z elementów. Wskaż uszkodzony element wiedząc, że na wejście wzmacniacza podłączono napięcie sinusoidalnie zmienne.

A. T2

B. C

C. Ti

D. R0

Wybór którejkolwiek z pozostałych odpowiedzi prowadzi do błędnych wniosków dotyczących funkcjonowania wzmacniaczy przeciwsobnych klasy B. R0, czyli rezystor, nie jest kluczowym elementem odpowiedzialnym za przewodzenie sygnału, lecz pełni funkcję ograniczającą prąd i stabilizującą działanie wzmacniacza. Właściwe zrozumienie roli rezystorów w obwodach wzmacniających jest istotne, jednak nie mogą one być przyczyną braku sygnału na wyjściu. Z kolei kondensator C, który mógłby być brany pod uwagę, pełni rolę filtrującą i stabilizującą, ale nie odpowiada za przewodzenie sygnału w konkretnej połówce cyklu. Odpowiedź Ti, sugerująca uszkodzenie pierwszego tranzystora, również jest błędna, ponieważ w przypadku wzmacniacza klasy B, jeśli na wyjściu widoczna jest tylko dodatnia połówka sygnału, to problem dotyczy dokładnie tranzystora odpowiedzialnego za negatywną połówkę, co w tym przypadku jest T2. Często ludzie mylą działania poszczególnych elementów w układzie, co prowadzi do mylnych interpretacji działania wzmacniaczy. Dlatego kluczowe jest zrozumienie, jak poszczególne komponenty współdziałają w kontekście całego układu, co pozwala na prawidłowe diagnozowanie problemów oraz ich kompleksowe rozwiązywanie w praktyce inżynierskiej.

Pytanie 30

Aby zmierzyć rezystancję rezystora za pomocą metody technicznej, należy użyć

A. częstotliwościomierza

B. dwóch watomierzy

C. dwóch woltomierzy

D. woltomierza i amperomierza

Metody pomiaru rezystancji rezystora nie można realizować za pomocą częstotliwościomierza, dwóch watomierzy ani dwóch woltomierzy. Częstotliwościomierz służy do pomiaru częstotliwości sygnałów elektrycznych i nie jest zaprojektowany do określenia wartości rezystancji w układzie. Stąd jego użycie do pomiaru rezystancji jest nieodpowiednie. W przypadku dwóch watomierzy, ich funkcja polega na pomiarze mocy czynnej w obwodzie, co również nie jest związane z bezpośrednim mierzeniem rezystancji. Tego typu pomiary wymagają określenia napięcia i prądu, co wymaga zastosowania specjalistycznych urządzeń, jak woltomierze i amperomierze. Użycie dwóch woltomierzy również nie jest praktycznym podejściem do pomiaru rezystancji, ponieważ nie pozwala na bezpośrednie odniesienie pomiaru napięcia do wartości prądu. W literaturze fachowej podkreśla się, że do pomiarów rezystancji należy używać multimetru lub kombinacji woltomierza i amperomierza, co zapewnia precyzyjność wyników. Niezrozumienie relacji między napięciem, prądem a rezystancją prowadzi do częstych błędów w pomiarach oraz niewłaściwego stosowania narzędzi pomiarowych, co może skutkować fałszywymi odczytami i zafałszowanymi wynikami analizy układów elektrycznych.

Pytanie 31

Jakie jednostki są używane do określenia tłumienia jednostkowego linii światłowodowej?

A. mV/dB

B. dB/km

C. dB/mV

D. m/dB

Tłumienie jednostkowe linii światłowodowej to bardzo ważny wskaźnik, a mówi się o nim w decybelach na kilometr (dB/km). Odpowiedzi m/dB, dB/mV i mV/dB to nie to, co potrzeba, z kilku względów. Pierwsza, m/dB, sugeruje, że to by miało być w metrach na decybel, co nie trzyma się kupy w kontekście optyki. Tłumienie to utrata sygnału w miarę jego przechodzenia przez medium, a jednostka musi łączyć długość (km) z mocą (dB). Dalsza odpowiedź, dB/mV, dotyczy napięcia, ale to nie pasuje do światłowodów, bo te działają na zasadzie światła, a nie prądów elektrycznych. Ostatnia, mV/dB, też nie jest dobra, bo nie pokazuje, jak tłumienie sygnału wygląda w optyce. Używanie złych jednostek prowadzi do błędnych interpretacji wyników i może spowodować problemy w projektowaniu systemów telekomunikacyjnych. Dlatego ważne, żeby inżynierowie i technicy stosowali się do standardów, to gwarantuje lepsze pomiary i komunikację oraz skuteczność systemów optycznych.

Pytanie 32

Jaka była moc uszkodzonego zasilacza komputerowego ATX, jeżeli na jego naklejce zawarte są przedstawione znamionowe dane techniczne?

+3,3 V	+5 V	+12 V	-12 V	-5 V	+5 V
25 A	30 A	15 A	0,8 A	0,5 A	2,0 A

A. 600 W

B. 400 W

C. 250 W

D. 300 W

Poprawna odpowiedź to 400 W, ponieważ moc zasilacza komputerowego oblicza się poprzez sumowanie iloczynów napięć i prądów na wszystkich jego wyjściach. Standardowe wartości zasilania w zasilaczach ATX obejmują napięcia 3.3 V, 5 V oraz 12 V. Obliczając moc, należy wziąć pod uwagę, jakie prądy są dostępne na poszczególnych liniach. W tym przypadku wartość obliczona wyniosła 410,4 W, co zaokrąglamy do najbliższej dostępnej opcji, czyli 400 W. W praktyce, dobranie odpowiedniego zasilacza jest kluczowe dla stabilności systemu komputerowego oraz bezpieczeństwa podzespołów. W branży IT przyjęto, że zasilacz powinien mieć pewien zapas mocy, aby uniknąć obciążenia jego maksymalnych możliwości, co może prowadzić do przegrzewania oraz skrócenia żywotności urządzenia. Z tego powodu, zasilacz o mocy 400 W jest odpowiedni dla średniej klasy komputera, umożliwiając jednocześnie pewną elastyczność w rozbudowie sprzętu.

Pytanie 33

Jakie jest zastosowanie funkcji NTP w urządzeniach elektronicznych, które są połączone z Internetem?

A. Weryfikacji tożsamości użytkownika

B. Zmiany oprogramowania

C. Pobrania adresu IP z serwera DHCP

D. Synchronizacji bieżącego czasu

Funkcja NTP (Network Time Protocol) jest kluczowym protokołem w systemach komputerowych, który służy do synchronizacji czasu w urządzeniach podłączonych do sieci. Dzięki NTP, urządzenia mogą uzyskiwać dokładny czas z serwerów NTP, które są często zsynchronizowane z atomowymi zegarami, co zapewnia wysoką precyzję. Synchronizacja czasu jest fundamentalna w wielu aplikacjach, takich jak systemy bankowe, transakcje online, czy rejestracje zdarzeń w systemach monitorowania. Przykładowo, systemy bezpieczeństwa i audytów wymagają precyzyjnego znacznika czasu do prawidłowego funkcjonowania, aby móc jednoznacznie określić moment zdarzenia. NTP jest również zgodny z normami IETF, co czyni go standardem w dziedzinie synchronizacji czasu w sieciach komputerowych. Niezgodność czasowa może prowadzić do poważnych problemów, takich jak utrata danych czy błędy w komunikacji, co podkreśla znaczenie NTP w codziennym funkcjonowaniu złożonych systemów informatycznych.

Pytanie 34

Która czynność może zostać pominięta podczas oceny stanu technicznego systemu alarmowego?

A. Ocena działania sygnalizatorów

B. Kontrola montażu czujek PIR

C. Analiza historii alarmów

D. Weryfikacja działania czujek PIR

Ocena stanu technicznego instalacji alarmowej jest kluczowym procesem, który wymaga szczegółowej analizy każdego elementu systemu. Sprawdzanie czujek PIR jest niezbędne, ponieważ te urządzenia odpowiadają za detekcję ruchu i wszelkie problemy z ich działaniem mogą skutkować poważnymi lukami w zabezpieczeniach. Właściwe testy obejmują nie tylko ich funkcjonalność, ale również ustawienia czułości oraz prawidłowe zamontowanie. Na przykład, jeśli czujki są umieszczone w niewłaściwych miejscach lub mają nieprawidłowo ustawione kąty, mogą nie wykrywać ruchu lub generować fałszywe alarmy. Podobnie, sprawdzenie pracy sygnalizatorów, zarówno wizualnych, jak i akustycznych, jest krytyczne, ponieważ ich aktywność daje sygnał o potencjalnym zagrożeniu i mobilizuje reakcję. Nie można także zignorować znaczenia sprawdzenia montażu czujek PIR, które musi być zgodne z wytycznymi producentów oraz ogólnymi zasadami instalacji. W kontekście norm, takich jak PN-EN 50131-1, każdy element systemu powinien być regularnie sprawdzany, aby zapewnić jego długoterminową niezawodność. Prawidłowa ocena stanu technicznego nie tylko zwiększa bezpieczeństwo, ale także poprawia efektywność operacyjną całego systemu alarmowego, co jest kluczowe dla ochrony mienia i osób. Pominięcie któregokolwiek z tych elementów stanowi poważne zaniedbanie, które może prowadzić do niewłaściwego działania systemu alarmowego w sytuacjach kryzysowych.

Pytanie 35

Urządzenie, które automatycznie przerywa zasilanie, gdy prąd elektryczny wypływający z obwodu różni się od prądu wpływającego, to

A. wyłącznik nadmiarowoprądowy

B. wyłącznik różnicowoprądowy

C. bezpiecznik wymienny

D. ochronnik przeciwprzepięciowy

Ograniczniki przepięć, bezpieczniki topikowe oraz wyłączniki nadmiarowoprądowe pełnią różne funkcje w systemie elektrycznym, ale nie są zaprojektowane do monitorowania różnic w prądach wpływających i wypływających. Ogranicznik przepięć ma na celu ochronę instalacji przed nagłymi wzrostami napięcia, takimi jak te spowodowane wyładowaniami atmosferycznymi. Jego działanie polega na odprowadzaniu nadmiaru energii do ziemi, co nie ma nic wspólnego z różnicą prądów. Bezpiecznik topikowy to urządzenie zabezpieczające, które przerywa obwód w przypadku przekroczenia ustalonego prądu, ale nie zapewnia ochrony przed porażeniem prądem. Z kolei wyłącznik nadmiarowoprądowy reaguje na przeciążenia, czyli sytuacje, w których prąd przekracza normy, nie analizując różnicy między prądem wpływającym a wypływającym. Typowe błędy myślowe prowadzące do błędnych odpowiedzi obejmują mylenie różnych typów zabezpieczeń oraz niedostateczne zrozumienie ich specyfiki. Dlatego kluczowe jest zrozumienie, że odpowiedzialność za bezpieczeństwo elektryczne w instalacjach leży zarówno w odpowiednim doborze urządzeń, jak i ich prawidłowym zastosowaniu zgodnie z normami branżowymi.

Pytanie 36

Aby ocenić efektywność energetyczną przetwornicy DC/DC, należy użyć

A. dwóch woltomierzy

B. dwóch watomierzy

C. omomierza

D. amperomierza

W kontekście pomiaru sprawności energetycznej przetwornicy DC/DC, wykorzystanie omomierza jest niewłaściwe, ponieważ jego podstawową funkcją jest pomiar oporu elektrycznego, a nie mocy czy energii. Omomierz nie dostarcza informacji o prądzie i napięciu, które są niezbędne do obliczenia sprawności przetwornicy. Z kolei amperomierz, chociaż mierzy prąd, również nie dostarcza pełnego obrazu, ponieważ brakuje mu pomiaru napięcia, co uniemożliwia obliczenie mocy. Pomiar tylko jednego z tych parametrów prowadzi do niekompletnych i nieprecyzyjnych wyników. Użycie dwóch woltomierzy również nie jest odpowiednie, ponieważ chociaż pozwala na zmierzenie napięcia, nie uwzględnia wartości prądu, co jest niezbędne do obliczenia mocy. Typowym błędem jest myślenie, że można oszacować sprawność poprzez pomiar tylko jednego z parametrów – napięcia lub prądu. W rzeczywistości oba te parametry są komplementarne i niezbędne do prawidłowego określenia wydajności energetycznej systemu. Niezrozumienie tego konceptu może prowadzić do poważnych błędów w ocenie efektywności systemów zasilania, co może mieć negatywne konsekwencje w praktycznych zastosowaniach, takich jak systemy zarządzania energią czy projekty inżynieryjne związane z odnawialnymi źródłami energii.

Pytanie 37

Oblicz współczynnik zawartości harmonicznych THD dla następującego przebiegu napięcia: $ u(t) = 5\sin(\omega t) + 0{,}4\sin(2\omega t) + 0{,}3\sin(3\omega t) $ [V].
$$ \text{THD} = \frac{\sqrt{\sum_{k=2}^{n} U_k^2}}{U_1} $$

A. 0,1%

B. 100%

C. 10%

D. 1%

Zawartość harmonicznych, czyli THD, to dość ważny wskaźnik w jakości sygnałów elektrycznych, zwłaszcza gdy mówimy o systemach zasilania. THD oblicza się, biorąc pod uwagę pierwiastek kwadratowy sumy kwadratów składowych harmonicznych i dzieląc to przez amplitudę składowej podstawowej. W tym przypadku masz składowe harmoniczne 0,4 dla drugiej i 0,3 dla trzeciej oraz składową podstawową równą 5. Jak to obliczymy? THD wychodzi nam 0,1, co po przeliczeniu daje 10%. W praktyce, jako inżynierowie musimy mieć to na uwadze, bo wysoki THD może doprowadzić do uszkodzeń sprzętu i problemów z efektywnością energetyczną. Dobre informacje można znaleźć w standardach takich jak IEEE 519, gdzie są podane limity dla zniekształceń harmonicznych, co jest naprawdę ważne dla niezawodności systemów energetycznych.

Pytanie 38

Na rysunku pokazano wtyk w standardzie

A. HDMI

B. PS2

C. FireWire

D. Mini-USB

Odpowiedź Mini-USB jest poprawna, ponieważ na zdjęciu przedstawiony jest wtyk tego typu, który charakteryzuje się trapezoidalnym kształtem i mniejszym rozmiarem w porównaniu do standardowych złącz USB. Mini-USB był powszechnie stosowany w starszych urządzeniach mobilnych, takich jak aparaty cyfrowe czy telefony komórkowe, do przesyłania danych oraz ładowania baterii. Standard ten zyskał popularność w latach 2000-2010, jednak w miarę upływu czasu został w dużej mierze zastąpiony przez nowocześniejsze złącza, takie jak Micro-USB i USB-C. Mini-USB jest również znany z zastosowania w niektórych urządzeniach peryferyjnych, takich jak joysticki czy kontrolery gier. Właściwe zrozumienie różnych standardów złącz USB, w tym Mini-USB, jest kluczowe w kontekście projektowania urządzeń elektronicznych oraz ich integracji z innymi systemami. Warto również zaznaczyć, że podczas wyboru odpowiedniego złącza, należy zwrócić uwagę na wymagania dotyczące prędkości przesyłu danych oraz zasilania. Ostatecznie, znajomość standardów złącz USB jest niezbędna dla inżynierów oraz specjalistów zajmujących się elektroniką i technologiami komunikacyjnymi.

Pytanie 39

Który rodzaj pamięci pokazano na rysunku?

A. PROM

B. EEPROM

C. EPROM

D. FLASH

Wybór odpowiedzi FLASH, EEPROM lub PROM może wynikać z nieścisłości w zrozumieniu różnic między tymi rodzajami pamięci. Pamięć FLASH, choć również może być kasowana i programowana, nie posiada okienka kwarcowego do kasowania przez światło ultrafioletowe. Jest to pamięć, która pozwala na szybsze zapisanie i odczytanie danych w porównaniu do EPROM, ale proces jej kasowania różni się, gdyż możliwe jest to na poziomie bloku, a nie pojedynczych bajtów. Z kolei pamięć EEPROM (Electrically Erasable Programmable Read-Only Memory) umożliwia kasowanie danych na poziomie pojedynczych bajtów, co czyni ją bardziej elastyczną w zastosowaniach, gdzie potrzebne są częste aktualizacje. PROM (Programmable Read-Only Memory) to pamięć, która jest zaprogramowana raz i nie może być kasowana, co znacznie ogranicza jej zastosowanie. To zrozumienie różnic jest kluczowe dla wybierania odpowiedniego typu pamięci w zależności od wymagań aplikacji. W praktyce, podczas projektowania systemów elektronicznych, należy starannie dobierać pamięci, mając na uwadze ich właściwości, co pozwoli na optymalne wykorzystanie technologii, a także na zgodność z aktualnymi standardami oraz dobrymi praktykami inżynieryjnymi w dziedzinie elektroniki.

Pytanie 40

Do dokumentacji konstrukcyjnej nie zalicza się

A. dokumentacja opisowa

B. rysunek techniczny elektryczny

C. karta kalkulacyjna

D. rysunek techniczny mechaniczny

Rysunek techniczny elektryczny, dokumentacja opisowa oraz rysunek techniczny mechaniczny są kluczowymi elementami dokumentacji konstrukcyjnej. Rysunek techniczny elektryczny ma na celu przedstawienie schematów elektrycznych, co umożliwia dokładne zrozumienie połączeń oraz układów elektrycznych w projekcie. Wiele osób może nie dostrzegać znaczenia tej dokumentacji, jednak jej precyzyjne wykonanie jest istotne dla bezpieczeństwa oraz efektywności systemów elektrycznych. Z kolei rysunek techniczny mechaniczny dostarcza szczegółowych informacji na temat komponentów mechanicznych, ich współpracy i funkcji, co jest niezbędne do produkcji oraz montażu wyrobów. Dokumentacja opisowa stanowi uzupełnienie tych rysunków, zawierając nie tylko opisy techniczne, ale także wymagania dotyczące materiałów, procesów technologicznych i testów, które muszą zostać przeprowadzone. Często można spotkać się z błędnym założeniem, że karta kalkulacyjna jest wystarczająca sama w sobie, aby opisać projekt. To podejście ignoruje konieczność wizualizacji, która jest kluczowa w zrozumieniu złożoności i interakcji pomiędzy różnymi komponentami systemu. Nieodpowiednie przygotowanie dokumentacji technicznej może prowadzić do błędów w produkcji, montażu oraz eksploatacji, co w skrajnych przypadkach może zagrażać bezpieczeństwu użytkowników i prowadzić do znacznych strat finansowych. Dlatego ważne jest, aby każdy inżynier posiadał wiedzę na temat różnorodnych typów dokumentacji i ich znaczenia w procesie projektowym.
