Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 20 stycznia 2026 16:07
Data zakończenia: 20 stycznia 2026 16:13

Egzamin niezdany

Wynik: 0/40 punktów (0,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Odczytaj wynik pomiaru wykonanego mikrometrem.

A. 4,80 mm

B. 4,30 mm

C. 5,30 mm

D. 5,80 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 4,80 mm, ponieważ w pomiarze mikrometrycznym kluczowe jest zrozumienie, jak odczytywać zarówno podziałkę główną, jak i noniusz. Na podziałce głównej widoczna jest liczba 4, co oznacza, że mamy 4 mm. Następnie, na podziałce noniusza, linia 40 pokrywa się z linią na podziałce głównej, co wskazuje na dodatkowe 0,80 mm. Sumując te dwie wartości (4 mm + 0,80 mm) otrzymujemy ostateczny wynik 4,80 mm. W praktyce, mikrometry są często wykorzystywane w precyzyjnych pomiarach w inżynierii i metrologii, a ich umiejętne odczytywanie jest kluczowe dla zapewnienia dokładności w produkcji części mechanicznych. Standardy takie jak ISO 2768 określają tolerancje w wymiarach, co podkreśla znaczenie prawidłowych pomiarów. Odpowiednie szkolenie w obsłudze mikrometrów oraz praktyka w ich używaniu pozwalają na eliminację błędów pomiarowych, co jest niezbędne w każdym układzie produkcyjnym.

Pytanie 2

Za pomocą narzędzia przedstawionego na rysunku

A. tnie się przewody.

B. skraca się przewody elektryczne.

C. zdejmuje się izolację z przewodów.

D. przecina się drut stalowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Narzędzie przedstawione na zdjęciu to szczypce do ściągania izolacji, które są kluczowym elementem w pracy elektryka i technika. Umożliwiają one precyzyjne usunięcie izolacyjnej warstwy z przewodów elektrycznych, co jest niezbędne do nawiązywania połączeń w obwodach elektrycznych. Ich konstrukcja, z ostrzami dostosowanymi do różnych średnic przewodów, pozwala na dokładność, co ogranicza ryzyko uszkodzenia samego przewodu. Użycie tych szczypiec jest zgodne z dobrymi praktykami w branży elektrycznej, gdzie bezpieczeństwo i precyzja są na pierwszym miejscu. Przykładowo, podczas instalacji gniazdka elektrycznego, zdemontowanie izolacji z końcówki przewodu jest niezbędne, aby móc wprowadzić go do terminalu połączeniowego. Właściwe użycie szczypiec do ściągania izolacji nie tylko przyspiesza pracę, ale również poprawia jakość połączeń, co ma kluczowe znaczenie dla bezpieczeństwa całej instalacji. Zawsze należy stosować te narzędzia zgodnie z ich przeznaczeniem, dbając o stosowanie odpowiednich technik, aby uniknąć wyładowań elektrycznych czy zwarć.

Pytanie 3

Zbyt mała lepkość oleju hydraulicznego może być wynikiem zbyt

A. wysokiej temperatury oleju

B. niskiej temperatury oleju

C. wysokiego ciśnienia oleju

D. niskiej ściśliwości oleju

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wysoka temperatura oleju hydraulicznego prowadzi do zmniejszenia jego lepkości. Wzrost temperatury powoduje, że cząsteczki oleju zaczynają się poruszać szybciej, co skutkuje łatwiejszym przepływem i zmniejszeniem oporu. Zjawisko to jest szczególnie istotne w systemach hydraulicznych, gdzie odpowiednia lepkość oleju jest kluczowa dla efektywności działania układów. Na przykład, w maszynach budowlanych lub przemysłowych, gdzie olej hydrauliczny pełni rolę siły napędowej, jego właściwa lepkość zapewnia skuteczne przekazywanie mocy i minimalizuje ryzyko awarii elementów układu. W wielu standardach, takich jak ISO 6743-4, określają się wymagania dotyczące lepkości olejów hydraulicznych w zależności od temperatury pracy, co pozwala na dobór odpowiednich produktów do konkretnych zastosowań. W praktyce, monitorowanie temperatury oleju oraz jego lepkości jest kluczowe dla zapewnienia bezpieczeństwa i efektywności działania układów hydraulicznych.

Pytanie 4

Ile wynosi napięcie między przewodami L3 i N, w sieci pokazanej na rysunku, jeżeli zmierzone napięcia międzyfazowe wynoszą 400 V?

A. 230 V

B. 400 V

C. 380V

D. 200 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W sieci trójfazowej o napięciu międzyfazowym wynoszącym 400 V, napięcie między przewodem fazowym a przewodem neutralnym (N) wynosi około 230 V. To napięcie fazowe jest zgodne z normą PN-EN 50160, która definiuje parametry napięcia dostarczanego do odbiorców w Polsce. W praktyce, takie napięcie jest powszechnie stosowane w instalacjach elektrycznych do zasilania urządzeń domowych, oświetlenia i innych aplikacji wymagających zasilania z sieci. Znajomość tego napięcia jest kluczowa dla elektryków oraz inżynierów zajmujących się projektowaniem i budową instalacji elektrycznych. Umożliwia to właściwe dobieranie zabezpieczeń oraz przewodów, co wpływa na bezpieczeństwo i efektywność energetyczną instalacji. Użytkownicy powinni pamiętać, że pomiar napięcia w instalacji trójfazowej wymaga stosowania odpowiednich narzędzi pomiarowych, aby uzyskać dokładne wyniki, a także przestrzegania zasad BHP.

Pytanie 5

Aby usunąć stycznik zamontowany na szynie, należy wykonać działania w poniższej kolejności:

A. odłączyć napięcie, odkręcić przewody, zwolnić zatrzask i zdjąć stycznik z szyny

B. odkręcić przewody, zwolnić zatrzask i zdjąć stycznik z szyny, odłączyć napięcie

C. odłączyć napięcie, zwolnić zatrzask i zdjąć stycznik z szyny, odkręcić przewody

D. zwolnić zatrzask i zdjąć stycznik z szyny, odłączyć napięcie, odkręcić przewody

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź odłącz napięcie, odkręć przewody, zwolnij zatrzask i zdejmij stycznik z szyny jest prawidłowa, ponieważ przestrzega podstawowych zasad bezpieczeństwa oraz dobrych praktyk w zakresie pracy z urządzeniami elektrycznymi. Przede wszystkim, odłączenie napięcia jest kluczowym krokiem, który ma na celu zabezpieczenie operatora przed porażeniem elektrycznym. Gdy napięcie jest odłączone, można bezpiecznie manipulować urządzeniami. Następnie, odkręcenie przewodów powinno nastąpić przed zwolnieniem zatrzasku, aby uniknąć nieprzewidzianych sytuacji, takich jak przypadkowe zwarcie podczas demontażu. Po odłączeniu przewodów możliwe jest bezpieczne zwolnienie zatrzasku i zdjęcie stycznika z szyny. Taki sposób postępowania jest zgodny z normami BHP oraz zaleceniami producentów urządzeń, co zapewnia skuteczne i bezpieczne wykonanie demontażu. Przykłady zastosowania tej procedury można znaleźć w praktyce w obiektach przemysłowych, gdzie regularnie przeprowadza się konserwację i serwisowanie osprzętu elektrycznego.

Pytanie 6

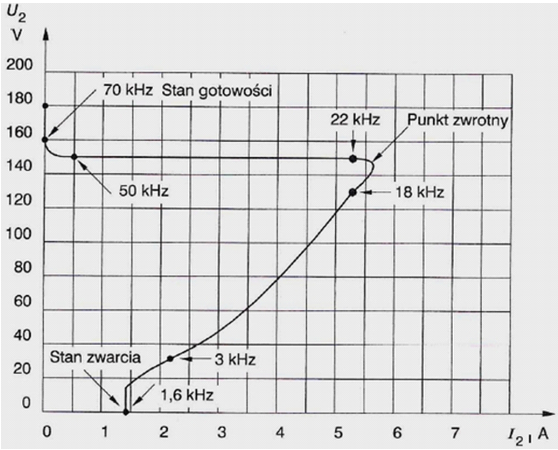

Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce napięciowo-prądowej przedstawionej na rysunku?

A. 60V

B. 80V

C. 150V

D. 160V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 150V, ponieważ w analizowanym wykresie zauważamy, że w punkcie zwrotnym napięcie wynosi właśnie tę wartość. Zasilacze impulsowe są projektowane tak, aby działać w określonym zakresie napięć, a 150V zapewnia optymalne warunki pracy urządzenia. W praktyce, stosując zasilacz o takim znamionowym napięciu, możemy osiągnąć nie tylko stabilność, ale również efektywność energetyczną. Zasilacze impulsowe są powszechnie stosowane w nowoczesnych urządzeniach elektronicznych ze względu na swoją wysoką sprawność energetyczną oraz zdolność do regulacji napięcia w odpowiedzi na zmieniające się obciążenia. Ponadto, w kontekście krajowych i międzynarodowych norm, takich jak IEC 60950, ważne jest, aby dobierać zasilacze zgodnie z wymaganiami producenta urządzenia, aby unikać uszkodzeń i zapewnić bezpieczeństwo użytkowania. Dlatego odpowiednia wartość znamionowego napięcia zasilania jest kluczowa dla długotrwałego i efektywnego działania systemów elektronicznych.

Pytanie 7

Ile watomierzy jest wymaganych do pomiaru mocy czynnej przy użyciu metody Arona w trójfazowych układach elektrycznych?

A. 4

B. 3

C. 2

D. 1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar mocy czynnej w układach trójfazowych metodą Arona wymaga zastosowania dwóch watomierzy. Ta metoda polega na pomiarze mocy czynnej w trzechfazowym obwodzie z równocześnie pracującymi watomierzami, co pozwala na obliczenie wartości mocy czynnej w całym układzie. Dwa watomierze są w stanie uchwycić różnice w obciążeniu oraz fazach, co jest kluczowe dla uzyskania dokładnych wyników. Na przykład, w układzie z równym obciążeniem gwiazdowym, watomierze łączy się w sposób pozwalający na zmierzenie mocy dwóch faz, a moc trzeciej fazy oblicza się jako różnicę od wartości całkowitej. Użycie dwóch przyrządów jest zgodne z normą IEC 60051, która mówi o technikach pomiarowych w systemach elektroenergetycznych. Dzięki tej metodzie można precyzyjnie ocenić efektywność energetyczną instalacji oraz zidentyfikować potencjalne straty energii, co jest istotne w kontekście zarządzania energią i optymalizacji wydajności w systemach przemysłowych.

Pytanie 8

Na rysunku przedstawiono

A. struganie.

B. frezowanie.

C. szlifowanie.

D. toczenie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Struganie to proces obróbki skrawaniem, gdzie narzędzie porusza się wzdłuż materiału, usuwając warstwę materiału. W przeciwieństwie do toczenia, przy którym obrabiany materiał obraca się, a narzędzie wykonuje ruch posuwowy, w struganiu materiał pozostaje nieruchomy lub przemieszcza się minimalnie. Narzędzie strugarskie ma charakterystyczny kształt, co pozwala na uzyskanie gładkiej powierzchni oraz precyzyjne wymiarowanie. Proces ten jest powszechnie stosowany w obróbce drewna oraz metali, umożliwiając uzyskanie odpowiednich wymiarów i kształtów elementów. Przykładowo, w przemyśle meblarskim struganie jest używane do wygładzania powierzchni drewnianych, co zwiększa estetykę i jakość wyrobu finalnego. Dobre praktyki związane z struganiem obejmują dobór odpowiednich narzędzi oraz parametrów obróbczych, takich jak prędkość posuwu i głębokość skrawania, co ma kluczowe znaczenie dla uzyskania optymalnych rezultatów i minimalizacji odpadów materiałowych.

Pytanie 9

Jaka jest średnica wałka zmierzona suwmiarką, której noniusz przedstawiono na rysunku?

A. 3,85 mm

B. 3,20 mm

C. 3,65 mm

D. 3,10 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 3,85 mm, co wynika z dokładnego odczytu suwmiarki. Na głównej skali suwmiarki widzimy wartość 3 mm, a następnie analizujemy noniusz. Kluczowym krokiem jest zlokalizowanie linii noniusza, która pokrywa się z linią głównej skali. W tym przypadku jest to 8,5, co oznacza dodatkowe 0,85 mm. Łącząc te wartości, otrzymujemy 3,85 mm. Użycie suwmiarki jest standardową praktyką w precyzyjnym pomiarze wymiarów, co jest szczególnie istotne w inżynierii i produkcji, gdzie dokładność ma kluczowe znaczenie. Stosowanie suwmiarki wymaga umiejętności interpretacji odczytów oraz znajomości zasad pomiarów, co zapewnia wysoką jakość wyrobów oraz minimalizację błędów produkcyjnych.

Pytanie 10

Przedstawiony na rysunku przyrząd służy do

A. sprawdzania współosiowości wałów.

B. osadzania koła zębatego na wale.

C. demontażu łożysk.

D. wtłaczania sworznia.

Zrozumienie funkcji narzędzi mechanicznych jest kluczowe dla prawidłowego przeprowadzania prac serwisowych oraz konserwacyjnych. W kontekście przedstawionego pytania, nieprawidłowe odpowiedzi często wynikają z mylenia rol różnych narzędzi w procesie naprawy maszyn. Sprawdzanie współosiowości wałów wymaga zastosowania specjalnych urządzeń pomiarowych, takich jak przyrządy do pomiaru osiowości, a nie ściągaczy. Wtłaczanie sworznia to proces, który korzysta z narzędzi takich jak młoty hydrauliczne lub ściągacze, ale nie jest funkcją ściągacza do łożysk, co prowadzi do błędnych wniosków. Osadzanie koła zębatego na wale również nie jest odpowiednią funkcją dla ściągacza, ponieważ do tego celu służą narzędzia takie jak prasowanie lub odpowiednie zestawy do montażu. Błędne podejścia mogą wynikać z braku zrozumienia specyfiki narzędzi oraz ich zastosowań w konkretnych sytuacjach. Często mylone są funkcje narzędzi, co może prowadzić do uszkodzeń elementów maszyn oraz niebezpiecznych sytuacji w miejscu pracy. Aby uniknąć takich pomyłek, kluczowe jest zapoznanie się z dokumentacjami technicznymi oraz praktykami stosowanymi w danej branży.

Pytanie 11

Jakie z czynności związanych z wymianą oleju oraz filtrów w zasilaczu hydraulicznym powinno być zrealizowane jako ostatnie?

A. Wlać olej do właściwego poziomu i włączyć zasilanie, aby umożliwić samoczynne odpowietrzenie

B. Zamienić uszczelkę między zbiornikiem a pokrywą oraz wymienić wkłady filtrujące, a później połączyć zbiornik z pokrywą, przestrzegając zalecanej siły dokręcania

C. Odkręcić śruby mocujące pokrywę do zbiornika, zdjąć pokrywę, dokładnie oczyścić i przepłukać zbiornik

D. Odłączyć wszystkie obwody, wyłączyć zasilanie, odkręcić śrubę odpowietrzającą lub wyjąć korek wlewowy i lekko przechylając zasilacz zlać olej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Właściwy przebieg czynności przy wymianie oleju i filtrów w zasilaczu hydraulicznym powinien kończyć się wlaniem nowego oleju do odpowiedniego poziomu i włączeniem zasilania. Jest to kluczowy etap, ponieważ zapewnia prawidłowe funkcjonowanie systemu hydraulicznego. Po napełnieniu zbiornika olejem, należy uruchomić zasilacz, co pozwala na samoczynne odpowietrzenie układu. W praktyce, odpowietrzanie jest istotne, ponieważ usunięcie powietrza z układu hydraulicznego zapobiega powstawaniu kawitacji, a tym samym zwiększa efektywność i żywotność urządzeń. Zgodnie z wytycznymi producentów zasilaczy hydraulicznych, tego rodzaju czynności powinny być zawsze wykonywane według ścisłych norm, aby zapewnić bezpieczeństwo i niezawodność systemu. Na przykład, jeżeli w systemie pozostało powietrze, może to prowadzić do nieprawidłowego działania siłowników, co negatywnie wpływa na dokładność operacji hydraulicznych. Zatem, kluczowe znaczenie ma również monitorowanie poziomu oleju oraz regularne sprawdzanie stanu filtrów, co jest zgodne z praktykami zarządzania konserwacją w branży hydraulicznej.

Pytanie 12

Wprowadzenie przewodu do zacisku, delikatne wygięcia oraz wykonanie oczka na końcu przewodu z żyłą z drutu miedzianego, realizuje się cęgami

A. uniwersalnymi

B. spiczastymi

C. do cięcia bocznymi

D. do cięcia czołowymi

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Cęgi spiczaste, znane też jako cęgi z długimi końcówkami, to narzędzie, które świetnie sprawdza się przy precyzyjnym wkładaniu przewodów do zacisków i robieniu oczek na końcówkach. Ich budowa pozwala na łatwe manewrowanie w ciasnych miejscach, co naprawdę jest ważne, gdy pracujesz z małymi elementami elektronicznymi. W praktyce, dzięki użyciu cęgów spiczastych, możesz dokładnie wygiąć przewody, co zapobiegnie ich uszkodzeniu i sprawi, że połączenia będą nie tylko estetyczne, ale i funkcjonalne. W branży często podkreśla się, jak istotne jest dobieranie odpowiednich narzędzi do konkretnych zadań, a cęgi spiczaste pasują tutaj idealnie. A jeśli chodzi o robienie oczek, to też zwiększa bezpieczeństwo połączeń, bo dobrze zrobione oczka zmniejszają ryzyko przetarcia izolacji i zwarć. Pamiętaj, że przy pracy z miedzianymi przewodami warto stosować właściwe techniki, żeby nie wykrzywiać ich i zapewnić trwałość połączeń.

Pytanie 13

Do pomiaru której wielkości służy przedstawiona na rysunku śruba mikrometryczna?

A. Grubości rur.

B. Średnicy otworów.

C. Średnicy podziałowej gwintów.

D. Szerokości rowków.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Śruba mikrometryczna, używana do pomiaru grubości rur, to precyzyjne narzędzie pomiarowe, które znajduje szerokie zastosowanie w inżynierii mechanicznej i budowlanej. Jej konstrukcja, z zaokrąglonymi końcówkami, pozwala na dokładne przyleganie do zakrzywionej powierzchni rury, co jest kluczowe dla uzyskania wiarygodnych wyników pomiarowych. Umożliwia to pomiary o wysokiej dokładności, z tolerancjami sięgającymi setnych części milimetra. Tego typu mikrometry są często wykorzystywane w kontrolach jakości, gdzie precyzyjne pomiary grubości ścianki rur są niezbędne do zapewnienia ich odpowiedniej wytrzymałości i trwałości. W praktyce, w przypadku rur stosowanych w przemyśle, takich jak przemysł petrochemiczny czy budownictwo, regularne pomiary grubości są istotne do oceny stopnia zużycia i korozji materiałów. Dobrą praktyką jest przeprowadzanie pomiarów w różnych miejscach na długości rury, aby uzyskać dokładny obraz jej stanu.

Pytanie 14

Jaki rodzaj czujnika, montowanego na metalowym cylindrze siłownika pneumatycznego, powinno się wykorzystać do monitorowania położenia tłoka?

A. Czujnik magnetyczny

B. Czujnik indukcyjny

C. Czujnik tensometryczny

D. Czujnik optyczny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik magnetyczny jest idealnym rozwiązaniem do kontroli położenia tłoka w siłownikach pneumatycznych, w szczególności tych wykonanych z metalu. Działa na zasadzie detekcji pola magnetycznego generowanego przez magnes zamontowany na tłoku. Dzięki temu czujnik może precyzyjnie określić położenie tłoka, co jest kluczowe w aplikacjach wymagających dokładności i powtarzalności. Przykłady zastosowań czujników magnetycznych to automatyka przemysłowa, linie montażowe oraz systemy robotyczne, gdzie precyzyjne pozycjonowanie jest niezbędne. W standardach branżowych, takich jak ISO 6431 czy IEC 60947, czujniki magnetyczne są rekomendowane do monitorowania ruchu w siłownikach, co potwierdza ich trwałość i niezawodność w trudnych warunkach przemysłowych. Ich bezdotykowa natura sprawia, że nie ma ryzyka zużycia mechanicznego, co dodatkowo zwiększa ich żywotność.

Pytanie 15

Którą z wymienionych wielkości można zmierzyć za pomocą miernika przedstawionego na zdjęciu?

A. Rezystancję izolacji.

B. Natężenie prądu przemiennego.

C. Temperaturę.

D. Napięcie przemienne.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar napięcia przemiennego za pomocą miernika uniwersalnego, jak ten przedstawiony na zdjęciu, jest fundamentalną funkcją, która znajduje zastosowanie w wielu dziedzinach inżynierii elektrycznej. Użycie skali oznaczonej "ACV" wskazuje, że urządzenie jest przystosowane do pomiarów napięcia w obwodach prądu zmiennego. Napięcie przemienne jest powszechnie spotykane w instalacjach elektrycznych, gdzie dostarczana energia elektryczna ma formę sinusoidalną. Zrozumienie wartości napięcia jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemów zasilających. Stosując ten miernik, inżynierowie mogą szybko ocenić, czy napięcie w obwodzie jest zgodne z wymaganiami technicznymi, co jest niezbędne przy projektowaniu i konserwacji instalacji. Standardy takie jak IEC 61010 wskazują na konieczność stosowania odpowiednich narzędzi pomiarowych do pracy w różnych warunkach, co czyni pomiar napięcia przemiennego kluczowym elementem pracy elektryka. Używanie miernika uniwersalnego nie tylko wspiera techniczną dokładność, ale również zmniejsza ryzyko uszkodzeń urządzeń oraz potencjalnych zagrożeń dla użytkownika.

Pytanie 16

Jaki rodzaj klucza należy zastosować do przykręcenia pokazanej na rysunku śruby?

A. Nasadowy.

B. Torx.

C. Płaski.

D. Imbusowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź imbusowy jest prawidłowa, ponieważ śruba na zdjęciu wyposażona jest w sześciokątny otwór, charakterystyczny dla kluczy imbusowych. Klucze te, znane także jako klucze sześciokątne, są powszechnie stosowane w różnych dziedzinach, od mechaniki po meblarstwo. Dzięki swojej konstrukcji, klucze imbusowe umożliwiają łatwe i skuteczne przykręcanie oraz odkręcanie śrub nawet w trudno dostępnych miejscach. W praktyce, klucze te są niezwykle przydatne w montażu mebli, naprawie rowerów czy w budowie strukturalnej, gdzie potrzebna jest wysoka dokładność. Warto również zauważyć, że stosowanie kluczy imbusowych zgodnych z odpowiednimi normami (np. ISO 2936) zapewnia długowieczność zarówno narzędzia, jak i śrub, co przekłada się na efektywność pracy oraz bezpieczeństwo użytkowania. Pamiętaj, aby zawsze dobierać odpowiedni rozmiar klucza imbusowego do śruby, aby uniknąć uszkodzeń. Używanie nieodpowiedniego klucza może prowadzić do uszkodzenia otworu w głowie śruby, co może skutkować problemami przy jej późniejszym odkręcaniu.

Pytanie 17

Na rysunku przedstawiono

A. transoptor szczelinowy.

B. tranzystor unipolarny.

C. fotorezystor.

D. mostek prostowniczy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "transoptor szczelinowy" jest jak najbardziej na miejscu. Na zdjęciu widać ten element, który ma typową konstrukcję dla transoptora. To znaczy, że składa się z diody LED i fotodiody, które są od siebie oddzielone szczeliną. Te oznaczenia "E" i "D" na obudowie przydają się, bo informują, że to właśnie on odpowiada za przesyłanie sygnału optycznego między dwoma obwodami. To bardzo ważne w różnych układach elektronicznych. Transoptory szczelinowe są super w komunikacji, zwłaszcza tam, gdzie izolacja elektryczna jest kluczowa, jak w interfejsach między różnymi podzespołami w sprzęcie przemysłowym. Dzięki swojej budowie zabezpieczają przed niechcianymi prądami i chronią przed zakłóceniami. W praktyce można je spotkać w automatyce, urządzeniach pomiarowych czy systemach zasilania. Ich obecność naprawdę zwiększa bezpieczeństwo i niezawodność całego układu.

Pytanie 18

Które z poniższych urządzeń nie należy do kategorii mechatronicznych?

A. odtwarzacz płyt CD oraz DVD

B. silnik indukcyjny klatkowy

C. drukarka laserowa

D. chłodziarko-zamrażarka z cyfrowym sterowaniem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik indukcyjny klatkowy to nie to samo, co urządzenie mechatroniczne. Głównie dlatego, że jest to po prostu element maszyny elektrycznej, posługujący się zasadą elektromagnetyzmu. Mechatronika natomiast łączy w sobie różne dziedziny – mechanikę, elektronikę i informatykę, skupiając się na tym, jak te elementy współpracują w różnych urządzeniach. Silniki indukcyjne są ważne w automatyzacji i w robotyce, ale raczej nie mają w sobie cyfrowych komponentów czy systemów sterujących, które charakterystyczne dla mechatroniki. Przykładami mechatronics mogą być różnego rodzaju roboty przemysłowe, inteligentne systemy transportowe, a nawet automatyczne systemy kontroli jakości. Te wszystkie wykorzystują czujniki, aktuatory i algorytmy komputerowe, żeby działać. W skrócie, zrozumienie różnicy pomiędzy tradycyjnymi elementami elektromechanicznymi a nowoczesnymi urządzeniami mechatronicznymi jest mega ważne, jeśli chcesz projektować i wdrażać skomplikowane systemy automatyzacji, które mogą poprawić wydajność i precyzję produkcji.

Pytanie 19

Jakie rozwiązanie pozwala na zwiększenie prędkości ruchu tłoka w siłowniku pneumatycznym?

A. przełącznik obiegu

B. zawór szybkiego spustu

C. zawór podwójnego sygnału

D. zawór zwrotny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór szybkiego spustu to naprawdę ważny element w systemach pneumatycznych. Jego główną rolą jest szybkie obniżenie ciśnienia w siłownikach. Dzięki temu tłok porusza się znacznie szybciej. Działa to tak, że sprężone powietrze ma szybki ujście, co pozwala na błyskawiczne zwolnienie siłownika. W praktyce, takie zawory są super przydatne, na przykład w przemyśle motoryzacyjnym czy automatyzacji produkcji, gdzie czas reakcji jest mega istotny. Zgodnie z normami ISO 4414, odpowiednio zainstalowany zawór szybkiego spustu powinien być standardem w każdej instalacji pneumatycznej, żeby zwiększyć wydajność i bezpieczeństwo. Jeżeli system jest dobrze zaprojektowany i wykorzystuje te zawory, to może to znacznie poprawić efektywność produkcji, a przy okazji obniżyć zużycie energii i skrócić czas cyklu procesów.

Pytanie 20

Silnik elektryczny o mocy 4 kW generuje na wale moment obrotowy 13,1 Nm przy jakiej prędkości obrotowej?

A. 2916 obr/min

B. 524 obr/min

C. 5487 obr/min

D. 305 obr/min

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Jak chcesz obliczyć prędkość obrotową silnika elektrycznego, to możesz skorzystać z takiego wzoru: P = M * ω. Tu P to moc w watach, M to moment obrotowy w niutonometrach, a ω to prędkość kątowa w radianach na sekundę. Jak przekształcisz ten wzór, to dostaniesz ω = P / M. Dla tego silnika mamy: P = 4000 W i M = 13,1 Nm. Jak to obliczysz, to wyjdzie ω = 4000 W / 13,1 Nm, co daje jakieś 305,34 rad/s. Żeby przeliczyć na prędkość obrotową w obr/min, używamy przelicznika: 1 rad/s = 9,5493 obr/min. Więc 305,34 rad/s * 9,5493 to około 2916 obr/min. To pokazuje, że silniki elektryczne, mając daną moc i moment obrotowy, mogą naprawdę kręcić się szybko, co jest super ważne w różnych miejscach, gdzie potrzebna jest precyzyjna kontrola prędkości, jak w maszynach. Zrozumienie tych obliczeń jest istotne, żeby dobrze dobierać silniki do konkretnych zadań i optymalizować procesy mechaniczne w różnych branżach.

Pytanie 21

Na rysunku siłownika pneumatycznego litera X wskazuje

A. tłoczysko.

B. tłumik.

C. tłok.

D. tuleję.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tłoczysko jest kluczowym elementem siłownika pneumatycznego, którego zadaniem jest przenoszenie ruchu z tłoka na zewnątrz urządzenia. Na rysunku, oznaczenie X wskazuje właśnie na ten element. Tłoczysko, wykonane zazwyczaj z wysokiej jakości stali, musi spełniać określone normy wytrzymałości, aby mogło efektywnie przenosić siły działające podczas pracy siłownika. W branży pneumatycznej, poprawność działania tłoczyska jest kluczowa dla efektywności systemu, ponieważ wszelkie niedoskonałości mogą prowadzić do utraty wydajności i zwiększenia zużycia energii. Tłoczysko jest zazwyczaj uszczelnione, co zapobiega wyciekom powietrza z siłownika oraz zapewnia odpowiednią dynamikę pracy. Przykładem zastosowania tłoczyska jest jego wykorzystywanie w automatyzacji procesów przemysłowych, gdzie precyzyjne sterowanie ruchem jest niezbędne. Zrozumienie roli tłoczyska w działaniu siłownika pneumatycznego jest niezbędne do efektywnego projektowania i eksploatacji urządzeń pneumatycznych, zgodnie z obowiązującymi standardami branżowymi.

Pytanie 22

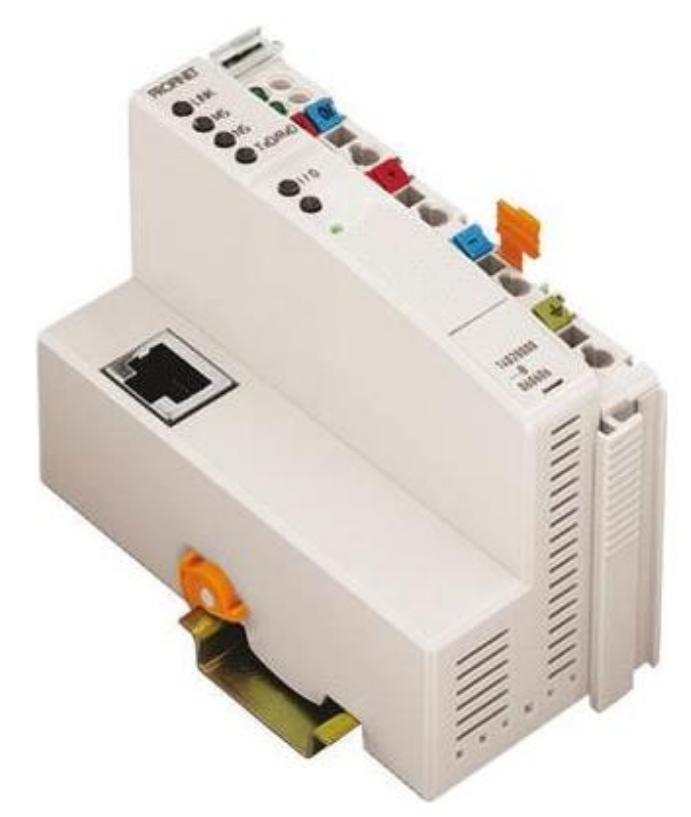

Którym wtykiem powinien być zakończony kabel komunikacyjny do sterownika przedstawionego na rysunku?

A. DE-9

B. PS-2

C. RJ-45

D. DB-25

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź RJ-45 jest poprawna, ponieważ złącze to jest standardem stosowanym w komunikacji sieciowej, w tym w połączeniach Ethernet. W analizowanym zdjęciu sterownika widać port, który wizualnie przypomina złącze RJ-45, co wskazuje na jego przeznaczenie do komunikacji w sieci komputerowej. Złącze to obsługuje 8-pinowe połączenia, co pozwala na przesyłanie danych z odpowiednią szybkością i stabilnością. W kontekście przemysłowym, RJ-45 jest powszechnie wykorzystywane w różnych zastosowaniach, takich jak automatyzacja procesów, monitoring czy integracja z systemami SCADA. Używanie RJ-45 w sterownikach przemysłowych jest zgodne z normami, co zapewnia interoperacyjność sprzętu i oprogramowania, a także ułatwia serwisowanie i modernizację systemów. Dodatkowo, złącze RJ-45 jest znane z łatwości montażu oraz dostępności, co czyni je preferowanym wyborem w wielu aplikacjach. Zrozumienie zastosowania złącza RJ-45 jest kluczowe dla efektywnego projektowania i wdrażania systemów komunikacyjnych.

Pytanie 23

Elastyczny przewód elektryczny, służący do łączenia elementów systemu elektrycznego w aplikacjach mechatronicznych, powinien być

A. odizolowany na dowolną długość

B. zakończony na końcach tulejkami

C. równo przycięty na końcach

D. zaizolowany na końcach

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zakończenie przewodu giętkiego tulejkami to naprawdę ważna sprawa, zwłaszcza z perspektywy bezpieczeństwa i skuteczności połączeń w systemach mechatronicznych. Tulejki, czyli końcówki przewodów, dają mocne i trwałe połączenia, co zmniejsza ryzyko różnych awarii, zarówno mechanicznych, jak i elektrycznych. Jak dobrze wiemy, dzięki tulejkom żyły przewodów są lepiej chronione przed uszkodzeniami mechanicznymi czy korozją, co na pewno wydłuża ich żywotność. Poza tym, użycie tulejek ułatwia podłączanie przewodów do różnych elementów systemu, jak złącza czy komponente elektroniczne. To jest w sumie istotne w układach mechatronicznych, bo często trzeba coś zmieniać. I jeszcze jedno: stosowanie tulejek jest zgodne z branżowymi normami i standardami, a to ma znaczenie nie tylko dla bezpieczeństwa operatorów, lecz także dla niezawodności całego systemu. Dlatego warto korzystać z tulejek w zakończeniach przewodów giętkich, bo to po prostu najlepsza praktyka w tej dziedzinie.

Pytanie 24

Co należy zrobić w pierwszej kolejności, gdy poszkodowany w wypadku jest nieprzytomny i nie wykazuje oznak oddychania?

A. pozostawić poszkodowanego w aktualnej pozycji i zatelefonować po pomoc

B. przeprowadzić reanimację poszkodowanego i wezwać pomoc

C. wezwać pomoc i przeprowadzić sztuczne oddychanie

D. wezwać pomoc i zapewnić drożność dróg oddechowych poszkodowanego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobrze, że wybrałeś odpowiedź, która mówi o wezwaniu pomocy i udrożnieniu dróg oddechowych. Wiesz, że w sytuacji, gdy ktoś jest nieprzytomny i nie oddycha, to właśnie drożność dróg oddechowych jest kluczowa? Zgodnie z wytycznymi ERC, najpierw powinniśmy upewnić się, że drogi oddechowe są drożne, co można zrobić na przykład metodą 'tilt-chin' albo 'jaw-thrust'. Jak już upewnimy się, że wszystko jest ok, wtedy dzwonimy po pomoc i kontynuujemy resuscytację. Przykład? Wyobraź sobie wypadek samochodowy – pierwsze co, to musimy zadbać, by poszkodowany mógł oddychać, inaczej może dojść do niedotlenienia mózgu. I pamiętaj, według aktualnych wytycznych, nie należy robić sztucznego oddychania, zanim nie udrożnimy dróg, bo inaczej powietrze nie dotrze do płuc i tylko pogorszy sytuację.

Pytanie 25

Którego narzędzia z przedstawionych na ilustracjach należy użyć, aby wlutować elementy tak jak na rysunku?

A. Narzędzia 4.

B. Narzędzia 3.

C. Narzędzia 1.

D. Narzędzia 2.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Narzędzie 1 to lutownica kolbowa, która jest powszechnie stosowanym narzędziem w elektronice do precyzyjnego lutowania elementów elektronicznych na płytkach drukowanych. Lutownice kolbowe charakteryzują się stałą temperaturą oraz możliwością precyzyjnego prowadzenia końcówki, co jest kluczowe przy pracy z delikatnymi komponentami, które mogą ulec uszkodzeniu pod wpływem nadmiernego ciepła. Użycie lutownicy kolbowej umożliwia szybkie i efektywne połączenie elementów, zapewniając jednocześnie wysoką jakość lutów, co jest istotne dla niezawodności całego układu. W przypadku lutowania, istotne jest również stosowanie odpowiednich rodzajów lutowia oraz topników, które mogą wpłynąć na jakość połączenia. Lutownice kolbowe są zgodne z najlepszymi praktykami w branży, pozwalając na wykonanie trwalszych i estetycznych lutów, co jest często wymagane w produkcji urządzeń elektronicznych.

Pytanie 26

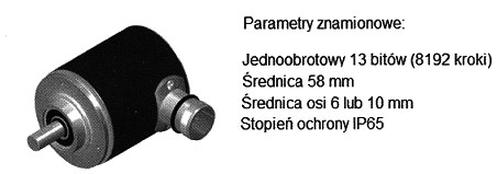

Enkoder absolutny jednoobrotowy, o podanych parametrach, służy do

A. pomiaru prędkości obrotowej maszyn wirujących.

B. ustalenia aktualnej pozycji elementu przesuwanego.

C. ustalenia aktualnej pozycji elementu obracanego.

D. pomiaru małych przemieszczeń liniowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Enkoder absolutny jednoobrotowy jest kluczowym narzędziem w automatyce i robotyce, umożliwiającym precyzyjne ustalenie pozycji kątowej elementów obracających się. Działa na zasadzie określenia aktualnej pozycji wału w jednym pełnym obrocie, co ma fundamentalne znaczenie w wielu aplikacjach, takich jak systemy napędowe, maszyny CNC czy roboty przemysłowe. Dzięki wysokiej rozdzielczości, jaką zapewnia 13-bitowy enkoder, możliwe jest zarejestrowanie aż 8192 różnych pozycji w jednym obrocie, co pozwala na uzyskanie bardzo dokładnych informacji o położeniu. W praktyce, zastosowanie takiego enkodera pozwala na precyzyjne sterowanie procesami oraz zwiększenie efektywności i bezpieczeństwa operacji. Na przykład, w przypadku robotów przemysłowych, dokładne ustalenie pozycji pozwala na precyzyjne wykonywanie zadań montażowych oraz manipulacyjnych. Dodatkowo, korzystanie z standardów branżowych, takich jak IEC 61131, gwarantuje, że zastosowany sprzęt będzie współpracował z innymi elementami systemu automatyki, co jest niezbędne dla zachowania spójności i funkcjonalności całego rozwiązania.

Pytanie 27

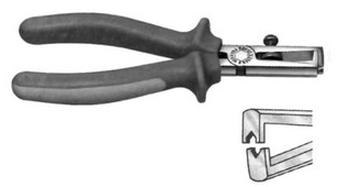

Do czego przeznaczone są cęgi przedstawione na rysunku?

A. Przecinania drutu stalowego.

B. Dokręcania śrub i nakrętek o niewielkich wymiarach.

C. Skręcania przewodów elektrycznych.

D. Zdejmowania izolacji z przewodów.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Cęgi do zdejmowania izolacji z przewodów, przedstawione na rysunku, są specjalistycznym narzędziem zaprojektowanym do precyzyjnego usuwania izolacji z przewodów elektrycznych. Ich charakterystyczna budowa, w tym profil szczęk, pozwala na łatwe i bezpieczne usunięcie izolacji bez ryzyka uszkodzenia samego przewodu. W praktyce, stosuje się je w instalacjach elektrycznych, gdzie ważne jest zachowanie integralności przewodu przy przeprowadzaniu połączeń. Użycie tych cęgów jest zgodne z najlepszymi praktykami branżowymi, co minimalizuje ryzyko błędów i uszkodzeń. Warto zauważyć, że przed rozpoczęciem pracy z przewodami elektrycznymi zawsze należy upewnić się, że źródło zasilania jest wyłączone, co stanowi kluczowy element bezpieczeństwa. Wiedza na temat stosowania odpowiednich narzędzi, takich jak cęgi do zdejmowania izolacji, jest niezbędna dla profesjonalnych elektryków oraz osób zajmujących się instalacjami elektrycznymi.

Pytanie 28

Jaką metodę łączenia materiałów należy wybrać do połączenia stali nierdzewnej z mosiądzem?

A. Zgrzewania

B. Lutowania twardego

C. Klejenia

D. Lutowania miękkiego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lutowanie twarde jest techniką łączenia, która polega na wykorzystaniu stopu o wyższej temperaturze topnienia niż w przypadku lutowania miękkiego. Jest to proces, który zapewnia silne i trwałe połączenia, co czyni go idealnym do łączenia metali o różnych właściwościach, takich jak stal nierdzewna i mosiądz. W przypadku tych dwóch materiałów, lutowanie twarde umożliwia osiągnięcie wysokiej wytrzymałości na rozciąganie oraz odporności na korozję, co jest kluczowe w aplikacjach przemysłowych. W praktyce lutowanie twarde wymaga zastosowania odpowiednich lutów, które mają podobne właściwości fizyczne i chemiczne do łączonych materiałów. Dobrą praktyką jest również precyzyjne przygotowanie powierzchni, aby zapewnić skuteczną adhezję. Lutowanie twarde jest szeroko stosowane w branży motoryzacyjnej, elektronicznej oraz w produkcji sprzętu medycznego, gdzie niezawodność połączeń jest kluczowa.

Pytanie 29

Podczas działania silnika prądu stałego zauważono intensywne iskrzenie na komutatorze spowodowane nagromadzeniem pyłu ze szczotek. Aby naprawić tę awarię, należy wyłączyć silnik, a następnie

A. umyć komutator wodą

B. przetrzeć komutator olejem

C. wykonać szlifowanie komutatora

D. posmarować olejem szczotki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wykonanie szlifowania komutatora jest niezbędnym krokiem w usuwaniu iskrzenia spowodowanego osadzeniem się pyłu ze szczotek. Szlifowanie komutatora polega na usunięciu nierówności i zanieczyszczeń, co zapewnia lepszy kontakt elektryczny pomiędzy komutatorem a szczotkami. Nierównomierne zużycie komutatora prowadzi do iskrzenia, które może z czasem doprowadzić do uszkodzenia zarówno szczotek, jak i innych elementów silnika. Szlifowanie powinno być przeprowadzane przy użyciu odpowiednich narzędzi, takich jak papier ścierny o odpowiedniej gradacji, aby uzyskać gładką powierzchnię komutatora. Ważne jest również, aby po szlifowaniu dokładnie oczyścić komutator z pyłu, aby zapobiec ponownemu pojawieniu się problemu. Takie procedury są zgodne z zaleceniami producentów silników i standardami branżowymi, co zapewnia długotrwałą i niezawodną pracę silnika. Dbanie o regularne konserwacje, w tym szlifowanie komutatora, jest kluczowe dla utrzymania wydajności silników prądu stałego.

Pytanie 30

Trójfazowy silnik elektryczny o podanych parametrach zasilany jest z sieci.
Silnik elektryczny: moc P = 4 kW i cosφ = 0,75
Zasilany z sieci: 400 V; 3/PE ~, 50 Hz.
Prąd pobierany przez silnik z sieci jest równy

A. 5,77 A

B. 7,70 A

C. 10,00 A

D. 13,33 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z obliczeń mocy dla trójfazowego silnika elektrycznego. Moc czynna (P) silnika można obliczyć za pomocą wzoru P = √3 × U × I × cos(φ), gdzie U to napięcie zasilania, I to prąd, a cos(φ) to współczynnik mocy. W tym przypadku mamy 4 kW mocy, współczynnik mocy 0,75 oraz napięcie 400 V. Obliczając prąd, przekształcamy wzór do postaci I = P / (√3 × U × cos(φ)). Podstawiając wartości, otrzymujemy I = 4000 W / (√3 × 400 V × 0,75) co daje około 7,70 A. Dzięki tym obliczeniom możemy zrozumieć, jak ważne jest uwzględnienie wszystkich parametrów w obliczeniach elektrycznych. Praktyczne zastosowanie tej wiedzy ma miejsce przy projektowaniu instalacji elektrycznych oraz doborze zabezpieczeń, które muszą być odpowiednio dobrane do wartości prądu znamionowego urządzeń. W branży elektrycznej standardy dotyczące doboru mocy i prądu są kluczowe dla zapewnienia bezpieczeństwa oraz efektywności energetycznej.

Pytanie 31

Olej hydrauliczny klasy HL to olej

A. syntetyczny

B. mineralny posiadający właściwości antykorozyjne

C. o polepszonych parametrach lepkości i temperatury

D. mineralny bez dodatków uszlachetniających

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Olej hydrauliczny HL to mineralny olej, który ma fajne właściwości antykorozyjne. Jest używany w hydraulice, gdzie trzeba dbać o to, żeby nie było rdzy, a lepkość była w porządku. To oznaczenie HL znaczy, że olej jest naprawdę dobrej jakości i spełnia normy ISO 6743-4. Dlatego często wykorzystuje się go w maszynach, jak prasy czy dźwigi, gdzie niezawodność to podstawa. Dzięki jego właściwościom, olej ten pomaga wydłużyć żywotność elementów układu hydraulicznego, co z czasem pozwala zaoszczędzić trochę pieniędzy na eksploatacji. No i pamiętaj, że jak chcesz, żeby maszyny działały sprawnie i w miarę wiekowe były w dobrym stanie, to musisz stosować odpowiednie oleje jak HL, bo to jest ważne dla gwarancji i efektywności pracy.

Pytanie 32

Osoba pracująca przy monitorze komputerowym ma prawo do

A. zmniejszenia o 10 minut czasu pracy za każdą godzinę pracy

B. 10-minutowej przerwy po każdej godzinie pracy, wliczanej do czasu pracy

C. skrócenia o 5 minut czasu pracy za każdą godzinę pracy

D. 5-minutowej przerwy po każdej godzinie pracy, wliczanej do czasu pracy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobra robota! Wskazanie, że powinna być 5-minutowa przerwa po każdej godzinie pracy, to zgodne z tym, co mówią przepisy. Takie przerwy są ważne, bo pomagają zadbać o zdrowie, zwłaszcza kiedy się spędza tyle czasu przed komputerem. Regularne oderwanie wzroku od ekranu to dobry pomysł, bo to może zmniejszyć zmęczenie oczu i poprawić krążenie. Z mojego doświadczenia takie przerwy naprawdę pomagają w pracy, bo pozwalają się zrelaksować i lepiej się skupić. Wiele firm zauważa korzyści płynące z promowania zdrowych nawyków, więc organizują szkolenia na temat ergonomii i przypominają pracownikom o przerwach. Warto to mieć na uwadze, bo to może się przełożyć na lepsze samopoczucie i satysfakcję z pracy.

Pytanie 33

Filtr o charakterystyce pasmowo-zaporowej

A. tłumi sygnały o częstotliwościach w obrębie określonego pasma częstotliwości.

B. tłumi sygnały o niskich częstotliwościach.

C. przepuszcza sygnały w zakresie określonego pasma częstotliwości.

D. przepuszcza sygnały o niskich częstotliwościach.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Filtr pasmowo-zaporowy to urządzenie elektroniczne, które ma na celu tłumienie sygnałów o częstotliwościach znajdujących się w określonym pasmie, co czyni go niezwykle przydatnym w różnych zastosowaniach inżynieryjnych. Działa on na zasadzie eliminacji zakłóceń, które mogą wpływać na jakość sygnału w systemach komunikacyjnych, audio oraz telewizyjnych. Przykładami zastosowania filtrów pasmowo-zaporowych są systemy audio, gdzie eliminuje się szumy z zakresu częstotliwości, które nie są potrzebne dla jakości dźwięku, oraz w telekomunikacji, gdzie pozwala to na poprawę jakości odbioru sygnałów bez zakłóceń. W kontekście standardów branżowych, filtry pasmowo-zaporowe są zgodne z normami ITU (Międzynarodowa Unia Telekomunikacyjna) i IEEE, co zapewnia ich efektywność oraz kompatybilność w różnych systemach. Warto także pamiętać, że konstrukcja tych filtrów może być zrealizowana zarówno w technologii analogowej, jak i cyfrowej, co zwiększa ich wszechstronność w nowoczesnych aplikacjach.

Pytanie 34

Do pomiaru której wielkości charakteryzującej drgania ustawiono miernik przedstawiony na rysunku?

A. Przesunięcia.

B. Przyspieszenia.

C. Częstotliwości.

D. Prędkości.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Miernik drgań AS63B, który został przedstawiony na zdjęciu, jest specjalistycznym narzędziem służącym do pomiaru przyspieszenia drgań. Mierniki tego typu są powszechnie stosowane w inżynierii do monitorowania stanu maszyn i urządzeń, gdzie drgania mogą prowadzić do uszkodzeń lub nieprawidłowego działania. Przyspieszenie drgań, mierzone w jednostkach m/s², jest kluczowe dla oceny dynamiki obiektów, ponieważ pozwala na identyfikację problemów zanim przerodzą się one w poważniejsze awarie. W praktyce, regularne pomiary przyspieszenia drgań pomagają w planowaniu działań serwisowych, a także w optymalizacji wydajności procesów produkcyjnych. W przemyśle, zwłaszcza w obszarze utrzymania ruchu, monitorowanie drgań jest częścią strategii prewencyjnego utrzymania, co pozwala na zwiększenie niezawodności sprzętu i zmniejszenie przestojów.

Pytanie 35

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$

A. C = 0,1 mF

B. C = 3,14 mF

C. C = 1,0 mF

D. C = 0,03 mF

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć pojemność kondensatora, można skorzystać z wzoru na reaktancję kondensatora, który jest opisany równaniem: Xc = 1 / (2 * π * f * C), gdzie Xc to reaktancja, f to częstotliwość, a C to pojemność. W tym przypadku, znając prąd I oraz napięcie U, można obliczyć reaktancję kondensatora, korzystając z prawa Ohma: U = I * Xc, co pozwala na przekształcenie wzoru do postaci Xc = U / I. Następnie, podstawiając wartości z treści zadania, uzyskujemy Xc = 10 V / 0,314 A = 31,83 Ω. Po przekształceniu wzoru na pojemność, otrzymujemy C = 1 / (2 * π * f * Xc). Podstawiając wartości częstotliwości f = 50 Hz oraz Xc = 31,83 Ω, uzyskuje się C = 0,1 mF. Wiedza o pojemności kondensatorów jest kluczowa w wielu dziedzinach inżynierii, w tym w projektowaniu układów elektronicznych, gdzie kondensatory są stosowane w filtrach, układach zasilających oraz w obwodach rezonansowych. Zrozumienie ich parametrów pozwala na właściwy dobór komponentów do konkretnych zastosowań.

Pytanie 36

Jaką kolejność należy zastosować przy montażu zespołu do przygotowania powietrza, zaczynając od sprężarki?

A. smarownica, filtr powietrza, manometr

B. filtr powietrza, zawór redukcyjny z manometrem, smarownica

C. smarownica, filtr powietrza, zawór redukcyjny, manometr

D. manometr, filtr powietrza, smarownica

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "filtr powietrza, zawór redukcyjny z manometrem, smarownica" jest prawidłowa, ponieważ kolejność montażu tych elementów ma kluczowe znaczenie dla sprawności i bezpieczeństwa całego systemu przygotowania powietrza. Filtr powietrza powinien być zainstalowany jako pierwszy, ponieważ jego główną rolą jest usunięcie zanieczyszczeń i wilgoci z powietrza, co zapobiega ich przedostawaniu się do kolejnych komponentów systemu. Zawór redukcyjny, wyposażony w manometr, reguluje ciśnienie powietrza, co jest niezbędne do zapewnienia optymalnych warunków pracy dla maszyn i urządzeń odbierających sprężone powietrze. Na końcu montujemy smarownicę, która smaruje ruchome elementy urządzeń zasilanych sprężonym powietrzem, a jej umiejscowienie za zaworem redukcyjnym zapewnia, że smar znajduje się pod odpowiednim ciśnieniem. Taka kolejność montażu jest zgodna z najlepszymi praktykami branżowymi, co pozwala na długotrwałe i niezawodne działanie całego układu.

Pytanie 37

Który z poniższych czujników nie może być użyty jako czujnik zbliżeniowy?

A. Optycznego

B. Rezystancyjnego

C. Pojemnościowego

D. Indukcyjnego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik rezystancyjny nie może być zastosowany jako czujnik zbliżeniowy, ponieważ jego działanie opiera się na pomiarze oporu elektrycznego, który zmienia się w odpowiedzi na zewnętrzne zmiany, takie jak temperatura czy siła nacisku. W przeciwieństwie do czujników pojemnościowych, optycznych i indukcyjnych, które mogą wykrywać obecność obiektów na podstawie ich właściwości fizycznych lub elektromagnetycznych, czujnik rezystancyjny wymaga bezpośredniego kontaktu z obiektem, aby zareagować na zmiany. Przykładem zastosowania czujnika rezystancyjnego jest pomiar temperatury w termistorze, gdzie zmiana oporu jest bezpośrednio związana z temperaturą. W kontekście nowoczesnych systemów automatyki, użycie czujników zbliżeniowych, takich jak pojemnościowe czy indukcyjne, staje się kluczowe dla poprawy bezpieczeństwa i efektywności procesów, ponieważ pozwalają na detekcję obiektów bez potrzeby fizycznego kontaktu, co znacząco zwiększa trwałość i niezawodność systemów. Praktyki te są zgodne z aktualnymi standardami w dziedzinie automatyki i robotyki.

Pytanie 38

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że

A. pokrywa mocowana jest do korpusu przed montażem wału i osi.

B. koło zębate montowane na wale i zablokowane kołkiem.

C. do montażu pokrywy potrzebne są 2 wkręty.

D. koło pasowe montowane jest przed uszczelnieniem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Jak się przyjrzysz rysunkowi i schematowi montażowemu, to widać, że koło zębate na wale to naprawdę istotna część, żeby pompa zębata działała. To koło zębate (to oznaczone jako 7) jest na wale (oznaczonym jako 1) i jest przytrzymane kołkiem (oznaczonym jako 8). Wiesz, to jest bardzo ważne, żeby wszystko było zamocowane zgodnie z inżynieryjnymi zaleceniami. Dzięki temu pompa działa sprawniej i jest bardziej stabilna. Ja mam doświadczenie, że jak koło zębate nie jest dobrze zamocowane, to mogą być różne problemy — od niewłaściwej pracy aż po uszkodzenie mechanizmu. No i pamiętaj, przy montażu warto używać dobrych narzędzi i technik, takich jak odpowiednie momenty dokręcania, co często można znaleźć w instrukcji producenta. Zrozumienie tych zasad naprawdę pomaga w bezpiecznym użytkowaniu pomp w różnych zastosowaniach przemysłowych.

Pytanie 39

Zaświecenie której lampki sygnalizacyjnej informuje o niebezpieczeństwie?

A. Lampki 2.

B. Lampki 1.

C. Lampki 4.

D. Lampki 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lampka 4, oznaczająca czerwoną sygnalizację, jest kluczowym elementem systemów bezpieczeństwa. Czerwony kolor jest powszechnie akceptowany na całym świecie jako symbolem niebezpieczeństwa, co czyni go łatwo rozpoznawalnym w sytuacjach awaryjnych. W praktyce, w wielu branżach, takich jak przemysł, transport czy energetyka, lampki sygnalizacyjne pełnią istotną rolę w zapewnieniu bezpieczeństwa. Na przykład, w zakładach przemysłowych, czerwona lampka może sygnalizować zatrzymanie maszyny z powodu awarii, a pracownicy są zobowiązani do natychmiastowego reagowania na ten sygnał. W kontekście przepisów BHP, stosowanie czerwonego w sygnalizacji jest zgodne z normami międzynarodowymi, takimi jak ISO 7010, które określają standardy dotyczące oznakowania bezpieczeństwa. Właściwe rozumienie znaczenia lampki sygnalizacyjnej jest kluczowe dla skutecznego zarządzania ryzykiem oraz minimalizacji zagrożeń w miejscu pracy.

Pytanie 40

Tachometryczna prądnica działa z prędkością obrotową wynoszącą 1000 obr/min. Jaką prędkość obrotową należy osiągnąć, aby napięcie na wyjściu prądnicy wyniosło 7,3 V?

A. 7,3 obr/min

B. 730 obr/min

C. 7 300 obr/min

D. 73 obr/min

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 7 300 obr/min jest poprawna, ponieważ prędkość obrotowa prądnicy tachometrycznej bezpośrednio wpływa na generowane napięcie wyjściowe. Prądnice te pracują na zasadzie indukcji elektromagnetycznej, gdzie napięcie jest proporcjonalne do prędkości obrotowej. Przy stałej prędkości obrotowej 1000 obr/min i napięciu wyjściowym 7,3 V, można obliczyć, że przy prędkości 7 300 obr/min napięcie wzrośnie do wartości 73 V, co wykracza poza standardowe parametry pracy prądnicy. Tego typu prądnice są powszechnie wykorzystywane w systemach automatyki i pomiarach, gdzie precyzyjna kontrola prędkości obrotowej ma kluczowe znaczenie. Przykładowo, w aplikacjach takich jak regulacja prędkości silników czy systemy pomiarowe, prądnice tachometryczne pozwalają na efektywne monitorowanie i zarządzanie parametrami pracy urządzeń. Zrozumienie zasad działania tych prądnic jest istotne dla inżynierów i techników pracujących w branży automatyki i elektronicznej.

Rozpocznij nowy egzamin

Powrót do strony głównej
