Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 13 listopada 2025 22:56
Data zakończenia: 13 listopada 2025 23:12

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki typ kabla energetycznego przedstawiono na rysunku?

A. XRUHAKXS 1x70

B. YHAKXS 1x70

C. YAKXS 4x16

D. YAKY 5xl6

Poprawna odpowiedź to YAKY 5x16, ponieważ przedstawiony kabel to kabel aluminiowy z pięcioma żyłami, z których każda ma przekrój 16 mm2. Oznaczenie YAKY wskazuje na zastosowanie tego kabla w niskonapięciowych sieciach elektroenergetycznych. Kabel ten charakteryzuje się elastycznością i odpornością na warunki atmosferyczne, co czyni go idealnym do instalacji zarówno wewnętrznych, jak i zewnętrznych. Przykładowo, kable YAKY są powszechnie stosowane w instalacjach elektrycznych w budynkach mieszkalnych oraz w przemyśle, gdzie wymagana jest duża wydajność i stabilność pracy. Dodatkowo, zastosowanie aluminium w konstrukcji kabla pozwala na redukcję masy przy zachowaniu odpowiednich parametrów przewodzenia, co jest korzystne w wielu aplikacjach. Zgodnie z krajowymi normami, kable te powinny być stosowane zgodnie z wymaganiami dotyczącymi instalacji niskonapięciowych, co zapewnia ich bezpieczeństwo i niezawodność.

Pytanie 2

Jakie prace są dozwolone w instalacjach elektrycznych, które nie są wyłączone spod napięcia w sieci TN?

A. Wymiana wkładek bezpiecznikowych.

B. Zamiana gniazdek.

C. Dokręcanie przewodów w złączach.

D. Wykonywanie pomiaru rezystancji izolacji instalacji.

Wymiana gniazd wtyczkowych oraz dokręcanie przewodów w zaciskach są czynnościami, które w przypadku instalacji niewyłączonych spod napięcia stanowią poważne ryzyko. Gniazda wtyczkowe są częścią obwodu, który jest pod napięciem, a ich wymiana może prowadzić do niekontrolowanego dostępu do elementów pod napięciem, co z kolei zwiększa ryzyko porażenia prądem. Normy PN-IEC 60364 jasno określają, że wszelkie prace wymagające dostępu do takich elementów powinny być przeprowadzane po wyłączeniu zasilania, aby zapewnić bezpieczeństwo pracowników. Dokręcanie przewodów w zaciskach, zwłaszcza w układzie TN, również stwarza potencjalne zagrożenie, gdyż może prowadzić do niezamierzonego zwarcia lub uszkodzenia izolacji przewodów, co w efekcie może spowodować pożar lub inne poważne incydenty elektryczne. Pomiar rezystancji izolacji instalacji to kolejna czynność, która nie powinna być przeprowadzana w warunkach, gdy instalacja jest pod napięciem, ponieważ nie tylko zagraża to bezpieczeństwu osoby wykonującej pomiar, ale także może prowadzić do uszkodzenia sprzętu pomiarowego. Wszelkie prace elektryczne powinny być prowadzone zgodnie z zasadami bezpieczeństwa i normami branżowymi, co wymaga dezaktywacji zasilania przed przystąpieniem do jakiejkolwiek interwencji w instalacji elektrycznej.

Pytanie 3

Czym charakteryzują się urządzenia oznaczone znakiem pokazanym na rysunku?

A. Muszą być zasilane bardzo niskim napięciem bezpiecznym.

B. Muszą być umieszczane poza zasięgiem ręki.

C. Wymagają ogrodzeń, jako ochrony przeciwporażeniowej.

D. Mają podwójną lub wzmocnioną izolację.

Odpowiedź, że "Mają być zasilane bardzo niskim napięciem bezpiecznym" jest jak najbardziej trafna. Urządzenia z symbolem klasy III, który widnieje na rysunku, powinny być zasilane niskim napięciem, nieprzekraczającym 50V w prądzie przemiennym i 120V w prądzie stałym. Nazywamy to SELV, czyli ewentualnie niskim napięciem bezpiecznym. Dzięki temu ryzyko porażenia prądem jest znacznie mniejsze. W praktyce znajdziemy takie urządzenia wszędzie tam, gdzie ludzie często mają z nimi do czynienia, jak na przykład w sprzęcie medycznym czy lampach. Kluczowe jest, żeby przy projektowaniu instalacji elektrycznych z użyciem tych urządzeń przestrzegać norm bezpieczeństwa, jak PN-EN 61140. Co więcej, fakt, że nie trzeba ich uziemiać, bardzo ułatwia ich montaż i sprawia, że są super uniwersalne w różnych zastosowaniach przemysłowych i komercyjnych.

Pytanie 4

Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

Obwód	Nazwa urządzenia elektrycznego	Zastosowane zabezpieczenie	Prąd wyłączalny z charakterystyki	Czas wyłączenia	Zmierzona impedancja	Prąd zwarcia obliczeniowy
Obwód	Nazwa urządzenia elektrycznego	Ib w A	Iw w A	T≤... w s	Zz w Ω	Izw w A
A.	gniazdo jednofazowe	B16	80	0,2	2,30	100,00
B.	gniazdo jednofazowe	B16	80	0,2	2,53	90,09
C.	gniazdo jednofazowe	B16	80	0,2	3,36	68,45
D.	gniazdo jednofazowe	B16	80	0,2	1,32	174,24

A. B.

B. C.

C. D.

D. A.

Wybór obwodu, który spełnia warunki ochrony przeciwporażeniowej, wymaga zrozumienia kilku kluczowych zasad i norm stosowanych w branży elektrycznej. Często mylone są różne wartości prądów, co prowadzi do nieprawidłowych wniosków o bezpieczeństwie obwodów. W przypadku, gdy obwód A, B lub D zostałby wybrany, można zauważyć, że prąd różnicowy dla tych obwodów mógłby znajdować się w odpowiednich granicach, co oznaczałoby, że zabezpieczenie różnicowe działa zgodnie z wymaganiami. Często popełnianym błędem jest zrozumienie, że wszystkie obwody muszą mieć prąd różnicowy wyższy niż prąd wyzwalający. W rzeczywistości, ważne jest, aby te wartości były odpowiednio dostosowane do specyfiki danego obwodu i jego zastosowania. Dodatkowo, w kontekście ochrony przeciwporażeniowej, kluczowe jest, aby zrozumieć różnicę między prądem różnicowym a prądem wyzwalającym. Wybór obwodu, który nie wykazuje rzetelnych wartości, może prowadzić do nieodpowiednich zabezpieczeń oraz stwarzać ryzyko niebezpiecznych sytuacji. Aby uniknąć takich błędów, istotne jest zasięgnięcie wiedzy na temat standardów, takich jak IEC oraz zapoznanie się z najlepszymi praktykami branżowymi w zakresie projektowania obwodów elektrycznych.

Pytanie 5

W trakcie serwisowania silnika indukcyjnego jednofazowego pracownik przez przypadek zamienił miejscami kondensator rozruchowy o pojemności 300 µF z kondensatorem roboczym o pojemności 50 µF. Jakie mogą być konsekwencje tego błędu?

A. Zniszczenie kondensatora 50 µF podczas uruchamiania silnika

B. Uszkodzenie uzwojenia pomocniczego po kilku minutach działania silnika

C. Silnik zmieni swój kierunek obrotów

D. Silnik nie włączy się

Podczas rozruchu silnika indukcyjnego jednofazowego, kondensator rozruchowy o pojemności 300 µF jest kluczowy dla zapewnienia momentu obrotowego niezbędnego do uruchomienia silnika. Jeśli zamienimy go z kondensatorem pracy 50 µF, silnik nie otrzyma odpowiedniej wartości pojemności, co skutkuje niewystarczającym momentem obrotowym. W rezultacie silnik nie ruszy. To zjawisko jest zgodne z zasadami działania silników indukcyjnych, gdzie kondensatory pełnią istotną rolę w tworzeniu przesunięcia fazowego między prądem a napięciem. W praktyce, stosowanie odpowiednich kondensatorów zgodnych z wymaganiami producenta, jest kluczowe dla prawidłowego działania silników. Właściwe dobieranie kondensatorów to standardowa praktyka, która minimalizuje ryzyko awarii i zapewnia długotrwałą niezawodność urządzeń elektrycznych.

Pytanie 6

Aby ocenić efektywność ochrony przeciwporażeniowej w silniku trójfazowym działającym w systemie TN-S, konieczne jest przeprowadzenie pomiaru

A. prądu zadziałania wyłącznika instalacyjnego nadprądowego

B. rezystancji uzwojeń fazowych silnika

C. czasu reakcji przekaźnika termobimetalowego

D. impedancji pętli zwarcia w instalacji

Pomiar impedancji pętli zwarcia jest kluczowym elementem oceny skuteczności ochrony przeciwporażeniowej w systemach TN-S. W systemach tych, ochrona przed porażeniem elektrycznym opiera się na zastosowaniu bardzo niskiej impedancji pętli zwarcia, co zapewnia szybkie zadziałanie wyłączników nadprądowych w przypadku zwarcia. Zgodnie z normą PN-EN 60364, impedancja pętli zwarcia powinna być na tyle niska, aby czas zadziałania zabezpieczeń nie przekraczał 0,4 sekundy w obwodach zasilających urządzenia o dużych mocach. W praktyce, pomiar ten wykonuje się za pomocą specjalistycznych urządzeń pomiarowych, które pozwalają na określenie wartości impedancji oraz ocenę stanu instalacji. Regularne kontrole tej wartości są istotne, gdyż zmiany w instalacji, takie jak korozja połączeń czy uszkodzenia izolacji, mogą prowadzić do wzrostu impedancji, co z kolei zwiększa ryzyko porażenia prądem. Dzięki pomiarom impedancji pętli zwarcia można szybko zdiagnozować potencjalne zagrożenia oraz podjąć odpowiednie działania naprawcze, co przyczynia się do poprawy bezpieczeństwa użytkowników.

Pytanie 7

Jaką wkładkę topikową należy zastosować zamiast przepalonej wkładki oznaczonej WTS 10A, aby nie zagrażać działaniu ochrony przeciwporażeniowej w przypadku uszkodzenia?

A. WTS o prądzie 10 A

B. WTZ o prądzie 10 A

C. WTZ o wyższym prądzie znamionowym

D. WTS o wyższym prądzie znamionowym

Wybór wkładki topikowej WTS o prądzie 10 A jest prawidłowy, ponieważ ta wkładka jest zaprojektowana do użycia w obwodach chronionych przez zabezpieczenia przeciwporażeniowe. Wkładki typu WTS, czyli wkładki szybkie, zapewniają skuteczną ochronę przed zwarciami i przeciążeniami, a ich zastosowanie w obwodach z zabezpieczeniami różnicowymi jest zgodne z wymaganiami normy PN-EN 60947-3. Utrzymanie tego samego prądu znamionowego (10 A) jest kluczowe, aby nie zakłócić działania istniejących zabezpieczeń. W przypadku zmniejszenia prądu znamionowego, może to prowadzić do nieprzewidywalnych wyłączeń, a zwiększenie prądu może narazić układ na ryzyko uszkodzenia. W praktyce, jeśli w danym obwodzie zastosujemy wkładkę o innym prądzie znamionowym, może to prowadzić do nieprawidłowego działania urządzeń, a w najgorszym przypadku do utraty ochrony przeciwporażeniowej. Dlatego kluczowe jest, aby dobierać wkładki zgodnie z ich oznaczeniem oraz wymaganiami projektu elektrycznego.

Pytanie 8

Który z mierników przeznaczony jest do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej?

A. Miernik 2.

B. Miernik 1.

C. Miernik 4.

D. Miernik 3.

Miernik 4, czyli woltomierz, to idealny wybór do pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej. Woltomierze są stworzone do mierzenia potencjału elektrycznego, co czyni je naprawdę ważnym narzędziem w elektrotechnice i automatyce. Gdy mamy do czynienia z maszynami synchronicznymi, monitorowanie napięcia na uzwojeniu wzbudzenia jest kluczowe, żeby maszyna działała stabilnie, co w efekcie wpływa na cały system. Dobrze przeprowadzone pomiary pozwalają na lepsze dopasowanie parametrów pracy maszyny i uniknięcie ewentualnych awarii. Korzystanie z woltomierzy, zgodnie z normami PN-EN 61010, zapewnia bezpieczeństwo i precyzję pomiarów. Na przykład w przemyśle, gdy dokładność pomiaru napięcia jest niezbędna do działania systemów sterowania, zarówno woltomierze analogowe, jak i cyfrowe, są często wykorzystywane do monitorowania parametrów maszyn.

Pytanie 9

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-5, 2-6, 3-4

B. 1-6, 2-4, 3-5

C. 1-5, 2-4, 3-6

D. 1-4, 2-5, 3-6

Połączenie uzwojeń silnika trójfazowego w gwiazdę i trójkąt jest kluczowe dla dostosowania jego parametrów pracy do różnych warunków zasilania. W przypadku połączenia w trójkąt, zewrzeć należy zaciski 1-4, 2-5 oraz 3-6, co pozwala na efektywne wykorzystanie napięcia zasilania. Dlaczego ta kombinacja jest poprawna? Zaciski 1-4 łączą początek pierwszego uzwojenia z jego końcem, co umożliwia przepływ prądu przez to uzwojenie. Analogicznie, zaciski 2-5 i 3-6 pełnią tę samą funkcję dla drugiego i trzeciego uzwojenia. W praktyce, takie połączenie zwiększa moc silnika oraz jego moment obrotowy, co jest szczególnie istotne w aplikacjach wymagających wyższych obciążeń, np. w przemyśle ciężkim lub przy napędzie maszyn. Warto zauważyć, że zgodnie z normami IEC w przypadku silników elektrycznych, właściwe ustawienie uzwojeń jest kluczowe dla ich bezpieczeństwa i wydajności. Dobrze skonfigurowany silnik z połączeniem trójkątnym będzie pracował stabilnie i wydajnie, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Jaką maksymalną wartość prądu zadziałania można ustawić na przekaźniku termobimetalowym w obwodzie zasilającym silnik asynchroniczny o parametrach U_N = 400 V, P_N = 0,37 kW, I = 1,05 A, n = 2710 l/min, aby zapewnić skuteczną ochronę przed przeciążeniem?

A. It=1,15 A

B. It=0,88 A

C. It=1,05 A

D. It=1,33 A

Prąd zadziałania 1,15 A na przekaźniku termobimetalowym to naprawdę dobry wybór do ochrony silnika asynchronicznego o takich danych jak U<sub>N</sub> = 400 V, P<sub>N</sub> = 0,37 kW oraz I = 1,05 A. W praktyce przekaźniki termobimetalowe ustawiamy na wartość trochę wyższą od prądu znamionowego silnika. W tym przypadku 1,15 A to dobra decyzja, bo zapewnia odpowiednią ochronę przed przeciążeniem, a jednocześnie daje trochę luzu na krótkie wzrosty prądu, które mogą wystąpić na przykład podczas rozruchu. Ta zasada jest zgodna z normą PN-EN 60204-1, która mówi o bezpieczeństwie w instalacjach elektrycznych maszyn. Dzięki temu silnik nie będzie miał problemów z uszkodzeniami spowodowanymi długotrwałym przeciążeniem, co w efekcie wydłuża jego żywotność i zwiększa niezawodność całego systemu. Na przykład, w przemyśle silnik napędzający wentylator potrzebuje odpowiednio ustawionych przekaźników, żeby wszystko działało bez zarzutu i żeby zminimalizować ryzyko awarii.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na

Pomiar między zaciskami silnika	Rezystancja
U1 – U2	32 Ω
V1 – V2	32 Ω
W1 – W2	32 Ω
U1 – V1	0
V1 – W1	5 MΩ
U1 – W1	5 MΩ
U1 – PE	0
V1 – PE	0
W1 – PE	5 MΩ

A. uszkodzoną izolację w uzwojeniach U1 – U2 oraz V1 – V2

B. zwarcie międzyzwojowe w uzwojeniu W1 – W2

C. przerwę w uzwojeniu U1 – U2

D. zwarcie między uzwojeniami U1 – U2 oraz W1 – W2

Wybór odpowiedzi dotyczącej przerwy w uzwojeniu U1 – U2 może wynikać z błędnego zrozumienia pomiarów rezystancji. W sytuacji, gdy rezystancja między poszczególnymi uzwojeniami jest mierzona i nie wykazuje oznak przerwy (czyli nie pokazuje nieskończoności), można stwierdzić, że uzwojenia są ze sobą połączone. Kluczowym błędem w tej interpretacji jest ignorowanie wartości rezystancji izolacji, które powinny wynosić co najmniej kilka megaomów. Takie pomiary sugerują, że jeśli nie ma przerwy, to uzwojenie jest w stanie sprawnym. Z kolei odpowiedzi odnoszące się do zwarcia międzyzwojowego w uzwojeniu W1 – W2 są również niepoprawne, ponieważ wymagają one obecności niskiej rezystancji pomiędzy zwojami, co nie miało miejsca według przedstawionych danych. Typową pomyłką w takich kwestiach jest mylenie zwarcia z uszkodzeniem izolacji. Zwarcie wymagałoby bezpośredniego połączenia zwojów, co nie jest potwierdzone w wynikach. Ostatnia z opcji, dotycząca zwarcia między uzwojeniami U1 – U2 oraz W1 – W2, również jest błędna, gdyż podobnie jak w poprzednich przypadkach, wymagałoby to niskiej rezystancji, co w tej sytuacji nie występuje. Dokładne analizy oraz pomiary są niezbędne do zrozumienia, co się dzieje z urządzeniem, a pomyłki w interpretacji często prowadzą do niepotrzebnych kosztów i przestojów w produkcji.

Pytanie 14

Jaką wartość powinien mieć prąd znamionowy bezpiecznika aparatowego zamontowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego, którego parametry to: U_1N = 230 V, U_2N = 13 V, używanego w ładowarce do akumulatorów, jeżeli przewidywany prąd obciążenia podczas ładowania akumulatorów wynosi 15 A?

A. 10 A

B. 16 A

C. 6 A

D. 1 A

Wybór wartości prądu znamionowego bezpiecznika aparaturowego jest kluczowy dla prawidłowego funkcjonowania obwodów elektrycznych. W przypadku analizowanej sytuacji, niewłaściwe odpowiedzi mogą wynikać z kilku błędnych koncepcji. Na przykład, wartość 6 A mogłaby sugerować nadmierne zabezpieczenie, które zmniejszyłoby efektywność działania transformatora, jednocześnie nie spełniając potrzeb obciążenia. Bezpiecznik o tej wartości mógłby nie zareagować odpowiednio na chwilowe przeciążenia, co prowadzi do ryzyka uszkodzenia transformatora. Z kolei odpowiedź 10 A wydaje się bliska, ale nadal jest wyższa niż rzeczywiste potrzeby, co może skutkować nadmiernym ryzykiem w przypadku wystąpienia zwarć. Podobnie, wybór 16 A jest niewłaściwy, ponieważ znacznie przekracza obliczony prąd obciążenia 15 A, co byłoby niezgodne z zasadą ochrony przed przeciążeniem i zwarciem. W praktyce, dobór wartości prądu znamionowego powinien być oparty na rzeczywistym obciążeniu, a także dostępnych normach dotyczących zabezpieczeń. Właściwy wybór nie tylko zapewnia bezpieczeństwo instalacji, ale także optymalizuje jej działanie, co ma kluczowe znaczenie w kontekście długotrwałej eksploatacji transformatorów w systemach ładowania akumulatorów.

Pytanie 15

Podczas przeprowadzania okresowych pomiarów instalacji elektrycznej w układzie TN-S, w jednym z obwodów gniazd jednofazowych 230 V stwierdzono zbyt wysoką wartość impedancji pętli zwarcia. Jakie działania należy podjąć w pierwszej kolejności, aby zidentyfikować problem?

A. Zmierzyć rezystancję izolacji przewodów w tym obwodzie

B. Zmierzyć ciągłość przewodów ochronnych PE

C. Sprawdzić funkcję przycisku "TEST" na wyłączniku RCD

D. Sprawdzić kondycję połączeń przewodów w puszkach oraz aparatach

Sprawdzanie działania wyłącznika RCD przy pomocy przycisku 'TEST' nie rozwiązuje problemu z wysoką wartością impedancji pętli zwarcia, a jedynie testuje funkcjonalność samego urządzenia. Wyłączniki RCD mają na celu ochronę przed porażeniem prądem elektrycznym, ale ich sprawność nie wpływa bezpośrednio na impedancję pętli zwarcia. Wartość impedancji pętli zwarcia jest krytycznym parametrem, który powinien mieścić się w określonych granicach, aby zapewnić, że zabezpieczenia, takie jak bezpieczniki lub wyłączniki, zadziałają w odpowiednim czasie w przypadku zwarcia. Testy rezystancji izolacji przewodów, choć istotne, nie są bezpośrednio związane z problemem impedancji pętli zwarcia, ponieważ koncentrują się na integralności izolacji, a nie na połączeniach. Z kolei pomiar ciągłości przewodów ochronnych PE, choć ważny, nie identyfikuje potencjalnych problemów z połączeniami wewnętrznymi obwodu, które mogą być źródłem wysokiej impedancji. Niestety, często dochodzi do mylnego przekonania, że pojedyncze testy mogą kompleksowo rozwiązać problem, podczas gdy kluczowe jest zdiagnozowanie i nawiązanie do przyczyn wysokiej impedancji, które mogą wynikać z wielu czynników, w tym właśnie z nieprawidłowych połączeń elektrycznych.

Pytanie 16

Obwody zasilające gniazda wtyczkowe o maksymalnym prądzie 32 A powinny być chronione przez wyłącznik RCD o prądzie różnicowym nominalnym

A. 500 mA

B. 100 mA

C. 1 000 mA

D. 30 mA

Wybór wyłącznika RCD o wyższych wartościach prądu różnicowego, jak 100 mA czy 500 mA, jest niewłaściwy dla obwodów zasilających gniazda wtyczkowe. Wyłączniki o takich wartościach są projektowane głównie do ochrony przed pożarami, a nie bezpośrednio przed porażeniem elektrycznym. Zastosowanie RCD 100 mA może być użyteczne w obwodach, które zasilają urządzenia o dużym poborze mocy, gdzie ryzyko porażenia jest mniejsze, jednak nie zapewnia odpowiedniej ochrony użytkowników w miejscach o podwyższonej wilgotności. Z kolei wyłączniki 500 mA są stosowane w obwodach przemysłowych, gdzie ochrona przed pożarem jest kluczowa, ale w kontekście domowych gniazd wtyczkowych, ich użycie jest nieodpowiednie. RCD 30 mA jest odpowiedzialny za reagowanie na drobne różnice w prądzie, co jest kluczowe dla ochrony ludzi, podczas gdy wyższe wartości mogą nie wykryć niebezpiecznych sytuacji, zanim dojdzie do poważnych konsekwencji. Dlatego stosowanie wyłącznika RCD o znamionowym prądzie różnicowym 30 mA jest zgodne z zaleceniami norm oraz praktykami, które mają na celu ochronę użytkowników przed porażeniem elektrycznym w codziennym życiu.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Jakiej informacji nie jest konieczne zawarcie w instrukcji użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowo-prądowymi?

A. Danych technicznych instalacji

B. Wybory i konfiguracji urządzeń zabezpieczających

C. Zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

D. Terminów dotyczących prób oraz kontrolnych pomiarów

Kiedy dobierasz urządzenia zabezpieczające, musisz naprawdę wiedzieć, co robisz i przeanalizować, jakie masz parametry techniczne. Instrukcja dotycząca instalacji elektrycznych, które mają wyłączniki nadmiarowo-prądowe, nie musi opisywać wszystkiego na szczegółowo, bo każdy przypadek jest inny i trzeba to dopasować do konkretnej sytuacji. W praktyce dobierasz te urządzenia na podstawie tego, jak duże masz obciążenie, jak wygląda sama instalacja i jakie są warunki pracy. Na przykład, wyłączniki nadmiarowo-prądowe powinny być wybierane zgodnie z normami PN-EN 60898. Ważne jest, żebyś wiedział, jakie są ich cechy – na przykład typ wyłącznika. Powinieneś to określić, analizując obciążenie i możliwe zagrożenia. Dlatego instrukcja eksploatacji koncentruje się na zasadach użytkowania, kontroli i konserwacji – to wszystko jest kluczowe, żeby zapewnić bezpieczeństwo i sprawność systemu.

Pytanie 19

Jeżeli w łączniku prądu stałego, którego schemat zamieszczono na rysunku, dokona się zamiany tyrystora GTOna tranzystor BJT, to szybkość działania łącznika

A. zmniejszy się przy prostszym układzie sterowania.

B. zwiększy się przy bardziej złożonym układzie sterowania.

C. zmniejszy się przy bardziej złożonym układzie sterowania.

D. zwiększy się przy prostszym układzie sterowania.

Zastosowanie tranzystora BJT zamiast tyrystora GTO w łączniku prądu stałego przynosi znaczące korzyści, szczególnie w zakresie szybkości przełączania. Tranzystory BJT charakteryzują się szybszymi czasami przełączania, co pozwala na bardziej dynamiczne reagowanie na zmiany w układzie sterowania. Zastosowanie prostszego układu sterowania w przypadku tranzystora BJT wynika z faktu, że jego działanie opiera się na prądzie bazowym, co znacząco upraszcza logikę sterującą. Z perspektywy praktycznej, w aplikacjach wymagających szybkiego cyklu włączania i wyłączania, takich jak falowniki czy systemy zasilania impulsowego, wybór tranzystora BJT może przyczynić się do poprawy efektywności całego systemu. Zgodnie z dobrymi praktykami branżowymi, inżynierowie projektujący układy elektroniczne coraz częściej sięgają po BJT w aplikacjach wymagających wysokiej wydajności i minimalizacji opóźnień. Dodatkowo, prostota układu sterującego BJT pozwala na łatwiejszą integrację z innymi układami elektronicznymi, co może przyczynić się do zmniejszenia kosztów produkcji oraz zwiększenia niezawodności całego systemu.

Pytanie 20

Jaka jest maksymalna wartość skuteczna napięcia przemiennego, która może być wykorzystana do zasilania lamp oświetleniowych umieszczonych w strefie 0 łazienki?

A. 25 V

B. 12 V

C. 30 V

D. 60 V

Maksymalna dopuszczalna wartość skuteczna napięcia przemiennego do zasilania lamp oświetleniowych zainstalowanych w strefie 0 łazienki wynosi 12 V. Strefa 0 to obszar, w którym istnieje bezpośrednie ryzyko kontaktu z wodą, co stwarza większe zagrożenie porażeniem prądem. Z tego powodu normy elektryczne, takie jak PN-IEC 60364, nakładają restrykcje na używanie napięcia w tych strefach. Użycie niskiego napięcia, takiego jak 12 V, minimalizuje ryzyko wystąpienia niebezpiecznych sytuacji, które mogłyby prowadzić do porażenia prądem. W praktyce, lampy LED, które są zaprojektowane do pracy w takich warunkach, zwykle wykorzystują zasilacze transformujące napięcie sieciowe na 12 V, a ich instalacja jest zgodna z zasadami ochrony przeciwporażeniowej. Ponadto, stosowanie niskonapięciowych źródeł światła w strefie 0 jest nie tylko zgodne z przepisami, ale również sprzyja efektywności energetycznej oraz wydłuża żywotność urządzeń oświetleniowych.

Pytanie 21

Oceń oraz uzasadnij stan techniczny transformatora jednofazowego U_N = 230/115 V, który pracuje z prądem znamionowym, gdy podłączenie dodatkowego odbiornika doprowadziło do podwyższenia napięcia po stronie wtórnej o 5%, przy jednoczesnym obniżeniu prądu pobieranego z sieci o 3%?

A. Transformator jest uszkodzony, a przyczyną uszkodzenia jest zwarcie międzyzwojowe po stronie wtórnej

B. Transformator działa poprawnie, a powodem zmian prądu i napięcia jest pojemnościowy charakter dołączonego odbiornika

C. Transformator jest uszkodzony, a przyczyną uszkodzenia jest przerwa po stronie wtórnej

D. Transformator działa prawidłowo, a przyczyną zmian prądu i napięcia odbiornika jest obniżenie napięcia zasilającego

Transformator jednofazowy, który podałeś, wykazuje charakterystykę sprawności operacyjnej wskazującą na pojemnościowy charakter dołączonego odbiornika. Wzrost napięcia po stronie wtórnej o 5% oraz zmniejszenie prądu pobieranego z sieci o 3% mogą być efektem obecności elementów pojemnościowych w obciążeniu, takich jak kondensatory, które mogą powodować zwiększenie napięcia w warunkach małego obciążenia. W praktyce, takie zjawisko może występować, gdy do obwodu dołączane są urządzenia o dużej pojemności, co prowadzi do przesunięcia fazowego pomiędzy napięciem a prądem. Warto również zaznaczyć, że zgodnie z normami IEC oraz dokumentami technicznymi dotyczącymi transformatorów, takie zmiany w napięciach i prądach powinny być regularnie monitorowane, aby zapewnić prawidłowe działanie systemu zasilania. Zrozumienie tych zjawisk jest kluczowe dla inżynierów odpowiedzialnych za analizę i diagnostykę systemów elektroenergetycznych, co pozwala na wcześniejsze wykrywanie ewentualnych problemów oraz ich skuteczne eliminowanie.

Pytanie 22

Przed dokonaniem pomiarów rezystancji izolacji w elektrycznej instalacji oświetleniowej należy odciąć zasilanie, zdemontować ochronniki przeciwprzepięciowe oraz

A. otworzyć łączniki instalacyjne i wkręcić źródła światła

B. zamknąć łączniki instalacyjne i wkręcić źródła światła

C. zamknąć łączniki instalacyjne i wykręcić źródła światła

D. otworzyć łączniki instalacyjne i wykręcić źródła światła

Zamknięcie łączników instalacyjnych oraz wykręcenie źródeł światła przed przeprowadzeniem pomiarów rezystancji izolacji jest kluczowym krokiem mającym na celu zapewnienie bezpieczeństwa oraz dokładności pomiarów. W przypadku otwartych łączników, istnieje ryzyko, że zwarcie może wystąpić, co może prowadzić do uszkodzeń urządzeń pomiarowych oraz stwarzać niebezpieczeństwo dla osoby wykonującej pomiar. Wykręcenie źródeł światła pozwala na minimalizację ryzyka wprowadzenia dodatkowych elementów do obwodu, które mogłyby zakłócić pomiar. Zgodnie z obowiązującymi normami, takimi jak PN-IEC 60364, zaleca się, aby przed przeprowadzeniem jakichkolwiek pomiarów elektrycznych najpierw odłączyć zasilanie oraz przygotować instalację w sposób gwarantujący bezpieczeństwo. Przykładowo, w przypadku instalacji oświetleniowej, wykręcenie źródeł światła nie tylko redukuje ryzyko, ale również umożliwia dokładniejsze pomiary rezystancji izolacji, co jest kluczowe dla oceny stanu technicznego instalacji i jej zgodności z obowiązującymi przepisami.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Jakie będą konsekwencje obniżenia wartości napięcia zasilającego silnik indukcyjny o kilka procent, gdy pracował on z napięciem znamionowym i obciążeniem mocą nominalną przy niezmiennej częstotliwości i stałym, niezależnym od prędkości obrotowej momencie obciążenia?

A. Wzrost przeciążalności silnika oraz prądu pobieranego z sieci

B. Spadek przeciążalności silnika oraz prądu pobieranego z sieci

C. Wzrost przeciążalności silnika oraz spadek prądu pobieranego z sieci

D. Spadek przeciążalności silnika oraz wzrostu prądu pobieranego z sieci

Odpowiedź wskazująca na zmniejszenie przeciążalności silnika i zwiększenie prądu pobieranego z sieci jest poprawna, ponieważ obniżenie napięcia zasilającego wpływa na moment obrotowy silnika indukcyjnego. Przy stałej wartości częstotliwości, zmniejszenie napięcia prowadzi do obniżenia momentu obrotowego, co ogranicza zdolność silnika do pracy w warunkach przeciążenia. W praktyce oznacza to, że silnik staje się mniej odporny na nagłe wzrosty obciążenia, co może prowadzić do jego przeciążenia i zadziałania zabezpieczeń. Zmniejszenie napięcia zasilającego skutkuje również wzrostem prądu, ponieważ zgodnie z prawem Ohma, przy stałym oporze zwiększa się natężenie prądu w przypadku zmniejszenia napięcia. W kontekście zastosowania w przemyśle, takie zjawisko może prowadzić do awarii silników lub ich niewłaściwej pracy. Przykładem może być zastosowanie silnika w aplikacjach wymagających wysokiej wydajności, takich jak wciągniki czy prasy hydrauliczne, gdzie precyzyjne ustawienie parametrów zasilania jest kluczowe dla efektywności operacyjnej. W normach dotyczących eksploatacji silników elektrycznych, takich jak IEC 60034, podkreśla się znaczenie odpowiedniego doboru napięcia zasilającego dla zapewnienia optymalnej pracy urządzeń.

Pytanie 25

Jakie z wymienionych uszkodzeń można zidentyfikować podczas inspekcji instalacji elektrycznej?

A. Przerwanie pionowego uziomu w ziemi

B. Pogorszenie stanu mechanicznego połączeń przewodów

C. Obniżenie rezystancji izolacji przewodów

D. Zbyt długi czas reakcji wyłącznika różnicowoprądowego

Pogorszenie się stanu mechanicznego połączeń przewodów jest odpowiedzią prawidłową, ponieważ podczas oględzin instalacji elektrycznej można fizycznie ocenić jakość połączeń. W praktyce, mechaniczne uszkodzenia, takie jak luźne złącza, korozja czy pęknięcia, mogą prowadzić do zwiększonego oporu, co z kolei zwiększa ryzyko przegrzewania się i potencjalnych awarii. Standardy takie jak PN-IEC 60364 podkreślają znaczenie regularnych inspekcji połączeń w celu zapewnienia ich niezawodności. W sytuacjach awaryjnych, takich jak pożar spowodowany zwarciem, wiele incydentów można przypisać właśnie do niewłaściwego stanu połączeń. Przykładem skutków takiego pogorszenia może być utrata ciągłości elektrycznej prowadząca do nieprawidłowego działania urządzeń czy nawet ich uszkodzenia. Dlatego też, podczas oględzin, należy szczegółowo badać stan wszystkich połączeń, aby zapewnić bezpieczeństwo i sprawność całej instalacji elektrycznej.

Pytanie 26

Który spośród przedstawionych na rysunkach ograniczników przepięć należy dobrać do zamontowania w rozdzielnicy lub złączu budynku jednorodzinnego?

A. D.

B. C.

C. A.

D. B.

Odpowiedź A jest poprawna, ponieważ ogranicznik przepięć przedstawiony na rysunku A spełnia wymagania techniczne do zastosowania w rozdzielnicy lub złączu budynku jednorodzinnego. Wybór odpowiedniego ogranicznika przepięć jest kluczowy, aby zapewnić bezpieczeństwo instalacji elektrycznej i chronić urządzenia przed skutkami przepięć wywołanych m.in. wyładowaniami atmosferycznymi czy też nagłymi zmianami napięcia w sieci. Zgodnie z polskimi normami, ograniczniki powinny być dostosowane do poziomu napięcia w instalacji oraz rodzaju zastosowania – dla budynków jednorodzinnych zaleca się stosowanie ograniczników klasy II, które są przystosowane do zasilania instalacji niskonapięciowej. Odpowiedni dobór sprzętu zgodny z normą PN-EN 61643-11 zapewnia skuteczną ochronę przed przepięciami, a także wpływa na trwałość oraz niezawodność urządzeń elektrycznych w obiekcie. Przykładem zastosowania może być montaż ogranicznika w rozdzielnicy, co znacznie zwiększa bezpieczeństwo użytkowania domowych urządzeń elektrycznych.

Pytanie 27

Na podstawie przedstawionych w tabeli wyników pomiarów, dotyczących silnika prądu stałego, określ które z wymienionych uszkodzeń wystąpiło w tym silniku.

Rezystancja uzwojeń pomiędzy zaciskami:			Rezystancja izolacji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A. Przerwa w uzwojeniu twornika.

B. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

C. Przebicie izolacji uzwojenia twornika do obudowy.

D. Nadpalenie izolacji między uzwojeniem bocznikowym, a obudową.

Zwarcie międzyzwojowe w uzwojeniu bocznikowym to uszkodzenie, które może prowadzić do poważnych problemów w działaniu silnika prądu stałego. W analizowanej tabeli rezystancji, zauważalne różnice w wartościach wskazują na to, że rezystancja między zaciskami E1-E2 jest znacząco wyższa niż w innych punktach. W przypadku zwarcia międzyzwojowego, następuje zmniejszenie efektywnej rezystancji, co prowadzi do przegrzewania się uzwojenia i potencjalnych awarii. W praktyce, aby zdiagnozować to uszkodzenie, ważne jest regularne monitorowanie rezystancji uzwojeń oraz prowadzenie testów izolacji, zgodnie z normami branżowymi. Pomiar rezystancji izolacji powinien być wykonywany w cyklach, aby wykrywać nieprawidłowości zanim doprowadzą do poważnych uszkodzeń. Zastosowanie odpowiednich metod diagnostycznych, takich jak pomiary rezystancji czy testy wysokonapięciowe, pozwala na wczesne wykrycie problemów i ich skuteczne eliminowanie, co jest kluczowe dla zapewnienia długotrwałej efektywności silników prądu stałego.

Pytanie 28

W łazience mieszkania konieczna jest wymiana uszkodzonej oprawy oświetleniowej, która znajduje się w odległości 30 cm od strefy prysznica. Jaki minimalny stopień ochrony powinna posiadać nowa oprawa?

A. IPX1

B. IPX4

C. IPX7

D. IPX2

Wybór stopnia ochrony niższego niż IPX4, takiego jak IPX1, IPX2 czy IPX7, nie jest odpowiedni w kontekście wymagań dotyczących oświetlenia w pobliżu kabiny prysznicowej. Oznaczenie IPX1 wskazuje na odporność na krople wody padające w kierunku pionowym, co jest niewystarczające w warunkach łazienki, gdzie może występować intensywniejsze zachlapanie. IPX2 również nie zabezpiecza przed wodą, ponieważ chroni jedynie przed kroplami padającymi pod kątem do 15 stopni od pionu. Wybór IPX7, który przewiduje krótkotrwałe zanurzenie w wodzie, również nie jest w pełni uzasadniony, ponieważ nie ma potrzeby tak wysokiego stopnia ochrony w przypadku odległości 30 cm od kabiny prysznicowej. W praktyce, zastosowanie oprawy z niższym stopniem ochrony może prowadzić do uszkodzeń elektrycznych, a tym samym stwarzać zagrożenie dla użytkowników. Dlatego kluczowe jest zrozumienie, że odpowiedni stopień ochrony powinien być dostosowany do specyficznych warunków panujących w danym pomieszczeniu, co jest zgodne z normami bezpieczeństwa elektrycznego oraz wytycznymi producentów.

Pytanie 29

Aby przeprowadzić pomiar rezystancji metodą techniczną, należy przygotować

A. mostek Wheatstone'a

B. omomierz oraz woltomierz

C. amperomierz i woltomierz

D. mostek Thomsona

Prawidłowa odpowiedź to wykorzystanie amperomierza i woltomierza do pomiaru rezystancji metodą techniczną. Pomiar rezystancji w tym przypadku opiera się na zasadzie Ohma, według której rezystancja (R) jest równa napięciu (U) podzielonemu przez natężenie prądu (I), czyli R = U/I. Amperomierz służy do pomiaru natężenia prądu płynącego przez obwód, natomiast woltomierz mierzy spadek napięcia na rezystorze. Dzięki temu można uzyskać dokładne wartości rezystancji, które są istotne w różnych zastosowaniach, od projektowania obwodów elektronicznych po diagnostykę sprzętu elektrycznego. Zastosowanie tej metody pomiarowej jest zgodne z dobrymi praktykami inżynieryjnymi, ponieważ zapewnia dokładność i wiarygodność wyników. Warto również zaznaczyć, że metody techniczne pomiaru rezystancji powinny być stosowane w odpowiednich warunkach, aby uniknąć błędów pomiarowych, takich jak zakłócenia elektromagnetyczne czy niewłaściwe ustawienia urządzeń pomiarowych.

Pytanie 30

Jakie nastąpi zmiana w przekładni napięciowej transformatora jednofazowego, jeśli podczas jego modernizacji nawinięto o 10% więcej zwojów po stronie niskiego napięcia, nie zmieniając ilości zwojów po stronie wysokiego napięcia?

A. Spadnie o 19%

B. Wzrośnie o 10%

C. Spadnie o 10%

D. Wzrośnie o 21%

Transformator jednofazowy działa na zasadzie przekładni napięciowej, która jest definiowana jako stosunek liczby zwojów uzwojenia wysokiego napięcia do liczby zwojów uzwojenia niskiego napięcia. W przypadku, gdy nawinięto o 10% więcej zwojów na stronie dolnego napięcia, liczba zwojów w uzwojeniu niskiego napięcia wzrasta, co prowadzi do zmiany przekładni. Jeśli oznaczymy liczbę zwojów uzwojenia niskiego napięcia jako N1, uzwojenia wysokiego napięcia jako N2, to nowa liczba zwojów uzwojenia niskiego napięcia wyniesie 1,1 * N1. Nowa przekładnia napięciowa (U2/U1) oblicza się jako N2/(1,1 * N1), co skutkuje zmniejszeniem przekładni o około 10%. W praktyce, zwiększenie liczby zwojów po stronie dolnego napięcia oznacza, że transformator będzie w stanie obniżyć napięcie w mniejszym stopniu, co ma znaczenie w aplikacjach wymagających stabilizacji napięcia, takich jak zasilanie urządzeń elektronicznych, gdzie precyzyjne napięcie jest kluczowe. W przemyśle energetycznym zrozumienie przekładni napięciowej jest niezbędne do projektowania transformatorów oraz ich optymalizacji. Zmiany w liczbie zwojów mogą być korzystne w niektórych warunkach operacyjnych, co podkreśla znaczenie regularnych przeglądów i modernizacji transformatorów.

Pytanie 31

Która z podanych przyczyn prowadzi do włączenia przekaźnika Buchholtza w celu odłączenia transformatora?

A. Przerwa w uziemieniu neutralnego punktu

B. Przerwa w uzwojeniu pierwotnym

C. Zwarcie pomiędzy uzwojeniem pierwotnym a wtórnym

D. Niesymetryczne obciążenie transformatora

Zwarcie między uzwojeniem pierwotnym a wtórnym transformatora jest jednym z najpoważniejszych zagrożeń, które mogą prowadzić do uszkodzenia urządzenia. Przekaźnik Buchholtza działa jako ochrona transformatora przed skutkami zwarcia, gdyż monitoruje przepływ oleju w transformatorze. W przypadku zwarcia, dochodzi do nagłego wzrostu temperatury i ciśnienia, co powoduje ruch oleju, a to z kolei uruchamia przekaźnik. Odpowiedź na to pytanie odnosi się do podstawowych zasad ochrony urządzeń elektrycznych. Działanie przekaźnika Buchholtza jest zgodne z normami IEC 60214, które określają wymagania dla transformatorów olejowych. W praktyce, stosowanie przekaźników Buchholtza pozwala na wczesne wykrywanie problemów oraz minimalizowanie ryzyka poważnych awarii, co jest kluczowe dla zapewnienia ciągłości pracy systemów energetycznych. W przypadku zadziałania przekaźnika, operator jednostki powinien niezwłocznie przeprowadzić diagnostykę w celu ustalenia przyczyny i podjąć odpowiednie działania naprawcze.

Pytanie 32

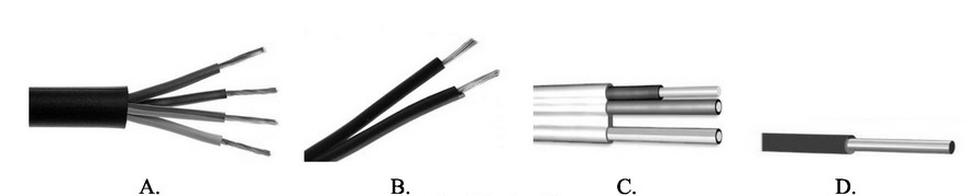

Który z pokazanych na zdjęciach przewodów przeznaczony jest do układania w tynku?

A. C.

B. D.

C. B.

D. A.

Przewód pokazany na zdjęciu C jest rurą osłonową, która jest przeznaczona do układania w tynku. Jego gładka powierzchnia zewnętrzna oraz elastyczność sprawiają, że idealnie sprawdza się w warunkach budowlanych, gdzie istnieje potrzeba łatwego prowadzenia instalacji elektrycznych w ścianach. W kontekście standardów branżowych, takie rury powinny spełniać normy dotyczące odporności na działanie ognia oraz mechaniczne uszkodzenia. Zastosowanie rur osłonowych w tynku, zgodnie z Polskimi Normami PN-IEC 61386, zapewnia odpowiednią ochronę przewodów przed uszkodzeniami mechanicznymi i przed wpływem wilgoci. Przykładem praktycznego zastosowania może być instalacja elektryczna w nowo budowanym domu, gdzie przewody są układane w tynkach, co zapobiega ich wystawieniu na działanie czynników zewnętrznych oraz zwiększa bezpieczeństwo użytkowania. Warto również zwrócić uwagę, że stosowanie odpowiednich rur osłonowych w tynku jest kluczowe dla długowieczności instalacji oraz dla utrzymania estetyki wnętrz.

Pytanie 33

Jaka jest minimalna wartość natężenia oświetlenia, która powinna być zapewniona w klasie, jeżeli na biurkach uczniów nie są umieszczone monitory ekranowe?

A. 300 lx

B. 400 lx

C. 200 lx

D. 500 lx

Wybór oświetlenia poniżej 300 lx, jak 200 lx czy 250 lx, to zły pomysł, bo może to źle wpłynąć na naukę. Niskie natężenie światła prowadzi do zmęczenia oczu, nie można się skupić i ogólnie uczniowie gorzej pracują. Choć wyższe natężenie, na przykład 400 lx czy 500 lx, może się wydawać lepsze, to w klasie bez ekranów to nie jest konieczne i może prowadzić do olśnienia. Kiedy projektujemy oświetlenie, ważne, żeby znaleźć równowagę między natężeniem a jakością światła. Normy, jak PN-EN 12464-1, jasno określają wymagania dla różnych pomieszczeń, w tym sal lekcyjnych. Zbyt mocne światło może być niezdrowe, zwłaszcza dla młodych ludzi, którzy spędzają dużo czasu w klasie. Dlatego lepiej trzymać się zaleceń dotyczących oświetlenia, żeby stworzyć dobre warunki do nauki.

Pytanie 34

W którym z poniższych miejsc podczas pracy z urządzeniami elektrycznymi nie wolno stosować izolacji stanowiska jako zabezpieczenia przed dotykiem pośrednim?

A. Warsztat sprzętu RTV

B. Plac budowy

C. Laboratorium

D. Pracownia szkolna

Plac budowy to miejsce, gdzie występują szczególne warunki pracy, które wymagają szczegółowych zasad bezpieczeństwa. Izolowanie stanowiska jako ochrona przed dotykiem pośrednim, choć teoretycznie może być stosowane, w praktyce nie jest wystarczające ze względu na dynamiczny charakter tego środowiska. Na placu budowy często występują zagrożenia związane z wilgocią, zmiennymi warunkami atmosferycznymi oraz możliwością uszkodzenia izolacji przez inne urządzenia lub materiały budowlane. Dlatego w takich miejscach kluczowe jest stosowanie bardziej zaawansowanych systemów ochronnych, takich jak urządzenia różnicowoprądowe oraz odpowiednie uziemienie, które zapewniają znacznie większą ochronę przed porażeniem prądem elektrycznym. Dodatkowo, zgodnie z normami PN-IEC 60364, na placach budowy należy stosować zabezpieczenia, które są dostosowane do specyfiki tego typu pracy, co podkreśla istotność stosowania wielowarstwowych metod ochrony, a nie tylko polegania na izolacji.

Pytanie 35

Korzystając z tabeli podaj jakimi przewodami, według sposobu Al, należy wykonać instalację podtynkową gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S?

	Przekrój przewodów, mm²	Obciążalność długotrwała przewodów, A
A.	YDYp 2×1,5	14,5
B.	YDYp 2×2,5	19,5
C.	YDYp 3×1,5	13,5
D.	YDYp 3×2,5	18

A. B.

B. D.

C. C.

D. A.

Odpowiedź D to strzał w dziesiątkę! Przewód YDYp 3x2,5 mm², który jest 3-żyłowy, naprawdę spełnia wymagania dla gniazd jednofazowych z zabezpieczeniem B16A w systemie TN-S. Z tego co pamiętam, jego obciążalność długotrwała to 18A, a to całkiem spoko, bo zabezpieczenie wynosi 16A. W elektryce to mega ważne, żeby przewody mogły udźwignąć obciążenie, bo inaczej mogą się przegrzać, a tego chcemy uniknąć. Jak się buduje instalacje w systemie TN-S, to standardem są przewody 3-żyłowe. Dlaczego? Bo przewód ochronny (PE) jest oddzielony od fazowych, co bardzo zwiększa bezpieczeństwo. W praktyce, jakby się coś stało z izolacją przewodu fazowego, to prąd nie popłynie przez człowieka, tylko do ziemi. Dobrze jest też pamiętać, że wybierając przewody, trzeba uwzględnić długość instalacji i rodzaj obciążenia, więc znajomość tych rzeczy jest ważna dla każdego, kto zajmuje się elektryką.

Pytanie 36

Jaką funkcję pełni bocznik rezystancyjny używany podczas dokonywania pomiarów?

A. Daje możliwość zdalnego pomiaru energii elektrycznej

B. Zwiększa zakres pomiarowy woltomierza

C. Poszerza zakres pomiarowy amperomierza

D. Umożliwia pomiar upływu prądu przez izolację

Boczniki rezystancyjne są kluczowym elementem w pomiarach prądowych, ponieważ umożliwiają rozszerzenie zakresu pomiarowego amperomierzy, co jest szczególnie ważne w przypadku pomiarów dużych prądów. Działają na zasadzie dzielenia prądu na mniejsze wartości, co pozwala na precyzyjniejsze pomiary oraz ochronę urządzenia pomiarowego przed uszkodzeniem. Przykładem zastosowania bocznika rezystancyjnego może być pomiar prądów w instalacjach przemysłowych, gdzie wartości prądów mogą znacznie przekraczać możliwości standardowych amperomierzy. Dzięki zastosowaniu bocznika, możliwe jest przekształcenie dużych prądów na mniejsze napięcia, które mogą być bezpiecznie zmierzone. Dobrze zaprojektowane boczniki powinny być zgodne z normami, takimi jak IEC 61010, co zapewnia ich bezpieczeństwo i niezawodność w trudnych warunkach pracy. Właściwy dobór bocznika oraz jego parametry, takie jak wartość rezystancji i moc, mają kluczowe znaczenie dla dokładności pomiarów i ochrony urządzeń, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 37

Jaki sprzęt gaśniczy powinien zostać użyty do gaszenia pożaru w rozdzielnicy elektrycznej, której nie można odłączyć od zasilania?

A. Gaśnicę proszkową

B. Tłumicę

C. Hydronetkę

D. Gaśnicę płynową

Gaśnica proszkowa jest najskuteczniejszym narzędziem do gaszenia pożarów, które mają miejsce w obszarze rozdzielnic elektrycznych, zwłaszcza gdy nie można ich wyłączyć spod napięcia. Działa na zasadzie przerwania reakcji chemicznej, a jej proszek gaśniczy skutecznie tłumi ogień, nie przewodząc prądu elektrycznego. W przypadku pożaru rozdzielnicy elektrycznej, klasyfikowanego jako pożar klasy C, gaśnice proszkowe są rekomendowane przez normy PN-EN 2 oraz PN-EN 3, które określają środki gaśnicze odpowiednie do różnych rodzajów pożarów. Użycie gaśnicy proszkowej nie tylko minimalizuje ryzyko porażenia prądem, ale także nie powoduje uszkodzeń sprzętu elektrycznego, co jest kluczowe w przypadkach, gdy urządzenia muszą pozostać w ruchu. Przykłady zastosowania obejmują sytuacje w zakładach przemysłowych, gdzie pożar rozdzielnicy może prowadzić do poważnych strat materialnych, a zastosowanie odpowiednich środków gaśniczych jest kluczowe dla szybkiej reakcji oraz minimalizacji strat.

Pytanie 38

Do nawinięcia stojana w trójfazowym silniku indukcyjnym o mocy 7,5 kW nie stosuje się

A. lakieru izolacyjnego

B. pierścienia zwierającego

C. drutu nawojowego

D. izolacji żłobkowej

Pierścień zwierający nie jest stosowany w przezwojeniu stojana trójfazowego silnika indukcyjnego o mocy 7,5 kW, ponieważ jego konstrukcja opiera się na rdzeniu stalowym, w którym uzwojenia są umieszczone w żłobkach. Pierścienie zwierające są używane głównie w silnikach z wirnikami klatkowym, gdzie zapewniają zamknięcie obwodu wirnika. W przypadku silników indukcyjnych z uzwojeniem stojana, kluczowe komponenty to drut nawojowy, izolacja żłobkowa oraz lakier izolacyjny. Drut nawojowy, wykonany z miedzi, jest niezbędny do utworzenia uzwojeń, które generują pole magnetyczne. Izolacja żłobkowa oraz lakier izolacyjny chronią drut przed zwarciem oraz uszkodzeniami mechanicznymi, a także zapewniają odpowiednią wydajność cieplną. Dobrze przeprowadzone przezwojenie zwiększa efektywność silnika, co jest istotne w kontekście obciążenia i żywotności maszyny.

Pytanie 39

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

A. Wzrasta napięcie na końcówkach uzwojenia wtórnego

B. Zredukuje się moc pobierana z transformatora

C. Zmaleje napięcie na końcówkach uzwojenia wtórnego

D. Zwiększy się efektywność transformatora

Wymiana uzwojenia pierwotnego na druty o większym przekroju, przy tej samej liczbie zwojów, wpływa korzystnie na sprawność transformatora. Zwiększenie przekroju drutów prowadzi do obniżenia oporu elektrycznego uzwojenia, co w efekcie zmniejsza straty mocy na skutek efektu Joule'a (straty I²R). To oznacza, że przy tej samej wartości prądu, straty ciepła w uzwojeniu pierwotnym będą mniejsze, co przekłada się na wyższą sprawność całego urządzenia. W praktyce, zastosowanie drutów o większym przekroju jest zgodne z zasadami inżynierii, gdzie dąży się do minimalizacji strat energii oraz poprawy efektywności energetycznej urządzeń. W przemyśle energetycznym, efektywność transformatorów jest kluczowa, ponieważ ma bezpośredni wpływ na zużycie energii i koszty operacyjne. Na przykład, w elektrowniach i stacjach transformacyjnych stosuje się takie rozwiązania, aby zminimalizować straty energii i poprawić parametry pracy urządzeń.

Pytanie 40

Który z poniższych sposobów łączenia uzwojeń transformatora zapewnia jednoczesne zasilanie wszystkich faz?

A. Układ równoległy

B. Układ gwiazda-trójkąt

C. Układ szeregowy

D. Układ trójkąt-gwiazda

Układ gwiazda-trójkąt jest jednym z popularnych sposobów łączenia uzwojeń w transformatorach trójfazowych. W tym rozwiązaniu uzwojenie pierwotne transformatora połączone jest w układzie gwiazdy, a wtórne w układzie trójkąta. Taki sposób połączenia pozwala na efektywne zasilanie wszystkich trzech faz jednocześnie, co jest kluczowe w zastosowaniach przemysłowych. Gwiazda-trójkąt jest często stosowany, gdy potrzebujemy obniżyć napięcie z sieci przesyłowej na poziom użytkowy w zakładach produkcyjnych. Moim zdaniem, jedną z głównych zalet tego układu jest jego zdolność do redukcji prądów w fazach transformatora, co przyczynia się do zwiększenia efektywności energetycznej i zmniejszenia strat cieplnych. W praktyce, transformator z układem gwiazda-trójkąt może być częścią infrastruktury zasilającej różnorodne maszyny, które wymagają stabilnego i wydajnego dostarczania energii. Zastosowanie tego układu jest zgodne z dobrymi praktykami w branży elektroenergetycznej, co jest szczególnie ważne przy projektowaniu systemów zasilania w dużych obiektach przemysłowych.

Rozpocznij nowy egzamin

Powrót do strony głównej
