Pytanie 1

W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności

A. 0

B. II

C. III

D. I

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 0 jest ok, bo w mieszkaniach nie powinniśmy używać opraw oświetleniowych klasy ochronności 0. One nie mają żadnej dodatkowej izolacji, a to znaczy, że mogą być niebezpieczne, zwłaszcza gdy mówimy o kontaktach z prądem. Klasa ochronności 0 nie chroni przed prądami błądzącymi, a to niesie ryzyko, zwłaszcza tam, gdzie są wilgotne powierzchnie, jak w łazienkach. Z norm PN-IEC 61140 i PN-EN 60598 wynika, że najlepiej używać opraw przynajmniej klasy I, które mają uziemienie i dodatkowe zabezpieczenia. W praktyce, jeśli wybierzemy oprawy klasy I lub II, zwiększamy bezpieczeństwo, co w domowych warunkach jest bardzo ważne. W miejscach, gdzie może być woda, naprawdę warto postawić na oprawy odpowiedniej klasy, żeby zminimalizować ryzyko porażenia prądem.

Pytanie 2

Który z poniższych kabli nadaje się do realizacji instalacji siłowej osadzonej w tynku w konfiguracji sieci TN-S?

A. YDYżo 5x2,5 mm2

B. YStY 5xl mm2

C. YSLY 3x2,5 mm2

D. YADY 3x4 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź YDYżo 5x2,5 mm2 jest poprawna, ponieważ przewód ten spełnia wymagania dotyczące instalacji siłowych w układzie sieciowym TN-S, który jest jednym z systemów zasilania o uziemieniu neutralnym. Przewody YDYżo charakteryzują się dobrą odpornością na działanie wysokich temperatur oraz chemikaliów, co czyni je odpowiednimi do użytku w tynku. W przypadku instalacji siłowych, przewody te muszą być odpowiednio dobrane do obciążenia, co w tym przypadku jest realizowane przez przekrój 2,5 mm2, wystarczający do zasilania urządzeń elektrycznych o średnich wymaganiach mocy. Dobrą praktyką jest stosowanie przewodów wielożyłowych w instalacjach, co pozwala na lepsze zarządzanie przewodami i ułatwia ich montaż. Przewody YDYżo są również zgodne z normą PN-EN 60228, która określa wymagania dla przewodów miedzianych, co dodatkowo podkreśla ich odpowiedniość do zastosowań w instalacjach elektrycznych.

Pytanie 3

Należy kontrolować instalację elektryczną w obiektach o wysokiej wilgotności (75-100%) pod kątem efektywności ochrony przed porażeniem nie rzadziej niż co

A. 3 lata

B. 2 lata

C. 1 rok

D. 4 lata

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprawdzenie instalacji elektrycznej przynajmniej raz do roku w wilgotnych pomieszczeniach to naprawdę ważna sprawa. Jest to zgodne z zasadami bezpieczeństwa i ochrony przed porażeniem prądem. Jeśli wilgotność w pomieszczeniu wynosi od 75% do 100%, ryzyko porażenia wzrasta, więc warto, żebyśmy zajmowali się tym regularniej. Dobrze jest przeprowadzać inspekcje urządzeń i instalacji, żeby upewnić się, że nic nie zagraża bezpieczeństwu. Do takiej kontroli należy sprawdzić stan przewodów, działanie wyłączników różnicowoprądowych oraz ogólny stan instalacji. Na przykład, w łazience, gdzie wilgotność jest wysoka, regularne kontrole oświetlenia są kluczowe. Dzięki odpowiednim testom i konserwacji można uniknąć niebezpiecznych sytuacji. Warto też pamiętać o normie PN-EN 61140, która wskazuje na potrzebę regularnych przeglądów w takich warunkach.

Pytanie 4

Która z podanych przyczyn jest odpowiedzialna za ocieranie wirnika o stojan w silniku indukcyjnym klatkowym podczas jego działania?

A. Pęknięcie pierścieni zwierających pręty wirnika

B. Nagle zmniejszone napięcie zasilające

C. Nagle zwiększone napięcie zasilające

D. Poluzowanie tabliczki zaciskowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pęknięcie pierścieni zwierających pręty wirnika to istotny problem, który może prowadzić do ocierania wirnika o stojan w silniku indukcyjnym klatkowym. Pierścienie te mają na celu zapewnienie stabilności wirnika podczas jego obrotu, a ich integralność strukturalna jest kluczowa dla poprawnej pracy silnika. Kiedy pierścienie ulegają uszkodzeniu, wirnik może zacząć się przemieszczać zbyt blisko stojana, co doprowadza do tarcia i potencjalnych uszkodzeń obu komponentów. W kontekście praktycznym, regularne przeglądy i testy wizualne silników, w tym kontrola stanu pierścieni zwierających, są kluczowe dla zapobiegania takim awariom. Zgodnie z najlepszymi praktykami w branży, każda usterka powinna być diagnozowana i usuwana natychmiastowo, aby uniknąć dalszych uszkodzeń oraz kosztownych przestojów. Warto również zaznaczyć, że ogólny stan wirnika i jego osprzętu powinien być systematycznie monitorowany na podstawie standardów, takich jak IEC 60034, które szczegółowo określają wymagania dotyczące silników elektrycznych.

Pytanie 5

W instalacji trójfazowej prąd obciążenia w przewodach fazowych I_B wynosi 21 A, natomiast obciążalność długotrwała tych przewodów I_dd to 30 A. Który z wymienionych wyłączników nadprądowych powinien być użyty do zabezpieczenia tej instalacji?

A. B20

B. B16

C. B10

D. B25

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik nadprądowy B25 jest odpowiedni do zabezpieczenia instalacji trójfazowej, gdzie prąd obciążenia przewodów fazowych wynosi 21 A, a obciążalność długotrwała tych przewodów to 30 A. Zgodnie z normami, wyłącznik nadprądowy powinien mieć wartość znamionową, która pozwala na przepuszczenie prądu obciążenia, ale jednocześnie dostateczną, aby skutecznie zareagować w przypadku przeciążenia. W tym przypadku, z wyłączników B20, B16 i B10, żaden z nich nie spełnia wymogu, gdyż ich nominalne wartości są zbyt niskie w odniesieniu do obciążenia 21 A. Wybór B25 oznacza, że wyłącznik nadprądowy nie włączy się w normalnych warunkach pracy, ale zadziała w przypadku wyższych wartości prądu. W praktyce, zastosowanie wyłączników o zbyt niskich wartościach nominalnych prowadzi do ich częstego wyzwalania, co może być uciążliwe i powodować przerwy w dostawie energii. Zgodnie z dobrą praktyką, zawsze należy wybierać wyłączniki, które mają większą wartość niż maksymalne przewidziane obciążenie, ale nie więcej niż ich długotrwała obciążalność.

Pytanie 6

W tabeli zamieszczono wyniki pomiarów rezystancji wybranych zestyków układu przedstawionego na schemacie. Pomiary przeprowadzono w wyjściowym położeniu styków w stanie beznapięciowym. Na podstawie analizy wyników pomiarów wskaż uszkodzony element.

Zestyk	Rezystancja w Ω
S0:21 ÷ S0:22	0
S1:13 ÷ S1:14	∞
F2:95 ÷ F2:96	0
K3:21 ÷ K3:22	∞

A. K3

B. F2

C. S0

D. S1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'K3' jest poprawna, ponieważ wyniki pomiarów rezystancji wskazują na nieskończoność (∞) dla tego zestyku, co oznacza przerwę w obwodzie. W kontekście analizy obwodów elektrycznych, przerwa w obwodzie skutkuje brakiem przepływu prądu, co zgodnie z zasadami diagnostyki układów elektronicznych należy uznać za uszkodzenie. Zestyk K3 pełni kluczową rolę w obwodzie, a jego nieprawidłowe funkcjonowanie może prowadzić do całkowitej awarii urządzenia. W praktycznych zastosowaniach, takie jak naprawa urządzeń elektrycznych, znajomość symptomów uszkodzeń, takich jak nieskończona rezystancja, jest niezbędna dla skutecznej diagnostyki. Warto również zauważyć, że zgodnie z najlepszymi praktykami inżynieryjnymi, regularne pomiary i monitorowanie rezystancji w układach mogą zapobiegać poważnym awariom i wydłużać żywotność elementów. Przykładem może być rutynowe testowanie zestyków w panelach kontrolnych, gdzie ich właściwe funkcjonowanie jest kluczowe dla bezpieczeństwa i operacyjności całego systemu.

Pytanie 7

W trakcie eksploatacji typowej instalacji z żarowym źródłem światła zauważono po kilku minutach pracy częste zmiany natężenia oświetlenia (miganie światła). Najbardziej prawdopodobną przyczyną usterki jest

A. zwarcie pomiędzy przewodem ochronnym i neutralnym.

B. zwarcie pomiędzy przewodem fazowym i neutralnym.

C. zawilgocona izolacja przewodów zasilających.

D. wypalenie styków w łączniku.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W opisanej sytuacji mamy klasyczny objaw niestabilnego połączenia w obwodzie zasilania oprawy: częste zmiany natężenia oświetlenia po kilku minutach pracy, czyli takie „mruganie” żarówki. Najbardziej typową i w praktyce najczęstszą przyczyną jest wypalenie lub nadpalanie styków w łączniku (wyłączniku światła). Styki, które są zużyte, nadpalone albo poluzowane, mają podwyższoną rezystancję przejścia. Przy przepływie prądu powoduje to lokalne nagrzewanie, rozszerzanie się materiału, a potem jego schładzanie. W efekcie styk raz przewodzi lepiej, raz gorzej, pojawiają się mikroprzerwy i żarówka przygasa lub błyska. Moim zdaniem to jeden z typowych usterek spotykanych w starszych instalacjach, szczególnie tam, gdzie łączniki są kiepskiej jakości albo często używane. Z punktu widzenia dobrej praktyki eksploatacyjnej PN-HD 60364 i ogólnych zasad montażu, połączenia stykowe muszą być pewne mechanicznie, bez luzów, a aparatura łączeniowa powinna mieć odpowiednio dobraną obciążalność prądową i kategorię użytkowania. Wymiana łącznika na nowy, markowy, z solidnymi stykami i prawidłowo dokręconymi zaciskami zazwyczaj całkowicie eliminuje problem. W praktyce serwisowej, gdy klient zgłasza miganie tylko jednego obwodu oświetleniowego z żarowym źródłem światła, pierwsza rzecz do sprawdzenia to właśnie łącznik i jego styki, a dopiero potem szuka się dalej w oprawie czy puszce instalacyjnej. Dobrze jest też okresowo kontrolować stan zacisków i nie dopuszczać do pracy z nadpalonymi elementami, bo długotrwałe przegrzewanie może prowadzić do uszkodzenia izolacji przewodów, a w skrajnym przypadku nawet do zagrożenia pożarowego.

Pytanie 8

Gdzie w instalacji jednofazowej należy umieścić wyłącznik RCD?

A. w przewodzie neutralnym i ochronnym

B. w przewodzie fazowym i ochronnym

C. w przewodzie fazowym i neutralnym

D. w przewodzie fazowym i fazowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik RCD (Residual Current Device) jest istotnym urządzeniem w systemach elektrycznych, służącym do ochrony przed porażeniem prądem elektrycznym oraz do zapobiegania pożarom spowodowanym upływem prądu. Montuje się go w przewodach fazowym i neutralnym, ponieważ jego głównym zadaniem jest monitorowanie różnicy prądów między tymi dwoma przewodami. W przypadku, gdy wystąpi różnica prądu, na przykład w wyniku uszkodzenia izolacji, urządzenie natychmiast odłącza zasilanie. Dzięki temu, gdy prąd wypływa do ziemi, wyłącznik RCD minimalizuje ryzyko porażenia prądem oraz potencjalnych zagrożeń pożarowych. Przykładem zastosowania wyłącznika RCD są instalacje elektryczne w domach jednorodzinnych oraz w miejscach użyteczności publicznej, gdzie zwiększone ryzyko kontaktu z wodą wymaga dodatkowych zabezpieczeń. W Polsce, zgodnie z normą PN-EN 61008-1, stosowanie RCD w instalacjach elektrycznych jest zalecane jako standardowa praktyka w celu zwiększenia bezpieczeństwa użytkowników.

Pytanie 9

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

A. C.

B. D.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C jest prawidłowa, ponieważ zgodnie z zasadami BHP, prace konserwacyjne przy urządzeniach elektrycznych muszą być wykonywane w odpowiednich warunkach oświetleniowych. Niedostateczne oświetlenie może prowadzić do różnych niebezpieczeństw, takich jak zwiększone ryzyko wypadków, błędów w ocenie stanu technicznego urządzeń oraz obniżoną efektywność pracy. W przypadku stwierdzenia niewystarczającego oświetlenia, kierujący zespołem powinien niezwłocznie wstrzymać prace i zgłosić ten fakt przełożonemu. Przykłady dobrych praktyk obejmują regularne inspekcje oświetlenia w miejscach pracy oraz dbałość o to, aby wszelkie prace konserwacyjne były przeprowadzane w odpowiednich warunkach, zgodnych z normami takimi jak PN-EN 12464-1 dotycząca oświetlenia miejsc pracy. Utrzymywanie właściwego poziomu oświetlenia nie tylko zwiększa bezpieczeństwo, ale także sprzyja wydajności pracowników, co jest kluczowe w kontekście utrzymania wysokiej jakości usług elektrycznych.

Pytanie 10

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Wszystkie grzałki są sprawne.

B. Wszystkie grzałki są uszkodzone.

C. Sprawna jest tylko grzałka G3.

D. Uszkodzona jest tylko grzałka G1.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Grzałka G1 została zidentyfikowana jako uszkodzona na podstawie wyników pomiarów rezystancji. W sytuacji, gdy rezystancja wynosi nieskończoność, oznacza to, że nie ma przewodzenia prądu, co potwierdza, że urządzenie nie działa poprawnie. W przypadku grzałek G2 i G3, ich prawidłowe rezystancje wskazują na sprawność. W praktyce, takie pomiary są kluczowe dla oceny stanu technicznego urządzeń grzewczych. Regularne kontrole i pomiary rezystancji są zgodne z dobrą praktyką branżową, zapewniając bezpieczeństwo oraz efektywność działania urządzeń. Właściwe monitorowanie stanu grzałek pozwala na wczesne wykrywanie problemów, co z kolei przyczynia się do zmniejszenia kosztów eksploatacji oraz wydłużenia żywotności sprzętu. W takich sytuacjach zawsze należy kierować się obowiązującymi normami bezpieczeństwa, takimi jak PN-EN 60335-1, które regulują zasady użytkowania urządzeń elektrycznych.

Pytanie 11

Jaką funkcję pełni bocznik rezystancyjny używany podczas dokonywania pomiarów?

A. Umożliwia pomiar upływu prądu przez izolację

B. Daje możliwość zdalnego pomiaru energii elektrycznej

C. Poszerza zakres pomiarowy amperomierza

D. Zwiększa zakres pomiarowy woltomierza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Boczniki rezystancyjne są kluczowym elementem w pomiarach prądowych, ponieważ umożliwiają rozszerzenie zakresu pomiarowego amperomierzy, co jest szczególnie ważne w przypadku pomiarów dużych prądów. Działają na zasadzie dzielenia prądu na mniejsze wartości, co pozwala na precyzyjniejsze pomiary oraz ochronę urządzenia pomiarowego przed uszkodzeniem. Przykładem zastosowania bocznika rezystancyjnego może być pomiar prądów w instalacjach przemysłowych, gdzie wartości prądów mogą znacznie przekraczać możliwości standardowych amperomierzy. Dzięki zastosowaniu bocznika, możliwe jest przekształcenie dużych prądów na mniejsze napięcia, które mogą być bezpiecznie zmierzone. Dobrze zaprojektowane boczniki powinny być zgodne z normami, takimi jak IEC 61010, co zapewnia ich bezpieczeństwo i niezawodność w trudnych warunkach pracy. Właściwy dobór bocznika oraz jego parametry, takie jak wartość rezystancji i moc, mają kluczowe znaczenie dla dokładności pomiarów i ochrony urządzeń, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 12

Włączenie grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to oznacza?

A. zwarcie między przewodem fazowym a neutralnym

B. uszkodzenie w grzałce

C. zwarcie przewodu ochronnego z obudową

D. uszkodzenie w przewodzie fazowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zadziałanie zabezpieczenia nadprądowego przy załączeniu grzejnika wskazuje na wystąpienie zwarcia w obwodzie. W przypadku zwarcia przewodu fazowego do neutralnego, prąd przepływający przez obwód gwałtownie wzrasta, co przekracza dopuszczalne wartości dla zabezpieczeń nadprądowych, powodując ich natychmiastowe wyłączenie. Tego rodzaju sytuacje mogą wystąpić w przypadku uszkodzenia instalacji elektrycznej, co może skutkować niebezpiecznymi warunkami pracy urządzeń elektrycznych. Przykładem zastosowania tej wiedzy w praktyce jest regularna kontrola stanu instalacji elektrycznych, w tym grzejników, aby zminimalizować ryzyko zwarć. Standardy branżowe, jak PN-IEC 60364, nakładają obowiązek przeprowadzania okresowych przeglądów oraz stosowania odpowiednich zabezpieczeń, co ma na celu zapewnienie bezpieczeństwa użytkowników oraz utrzymanie sprawności systemów elektrycznych.

Pytanie 13

Jakiego składnika nie może mieć kabel zasilający do rozdzielnicy głównej w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod kątem pożaru?

A. Zewnętrznego oplotu włóknistego

B. Powłoki polietylenowej

C. Pancerza stalowego

D. Żył aluminiowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zewnętrzny oplot włóknisty w kablach zasilających nie jest zalecany w pomieszczeniach przemysłowych, które są klasyfikowane jako niebezpieczne pod względem pożarowym, ponieważ może on stanowić dodatkowe źródło łatwopalne. W takich środowiskach ważne jest, aby stosować zabezpieczenia, które minimalizują ryzyko pożaru. Zamiast oplotu włóknistego, lepszym rozwiązaniem są materiały odporniejsze na działanie wysokich temperatur oraz ognia, takie jak pancerz stalowy lub powłoka polietylenowa, które zapewniają lepszą ochronę mechaniczną oraz zabezpieczenie przed uszkodzeniami. Przykładem zastosowania mogą być różnego rodzaju zakłady przemysłowe, w których występują substancje łatwopalne, takie jak chemikalia, co wymusza na projektantach instalacji elektrycznych przestrzeganie standardów, takich jak norma IEC 60079 dotycząca urządzeń elektrycznych przeznaczonych do pracy w atmosferze wybuchowej. Wybór odpowiednich kabli zasilających jest kluczowy dla zapewnienia bezpieczeństwa pracy i ochrony mienia.

Pytanie 14

Korzystając z tabeli, w której zamieszczono dopuszczalne wartości obciążalności prądowej długotrwałej, dobierz przekrój przewodów jednożyłowych typu DY do wykonania trójfazowego obwodu instalacji mieszkaniowej ułożonej w rurach. Obwód ma zasilać odbiorniki energii elektrycznej o łącznej mocy znamionowej 16 kVA przy napięciu znamionowym 400 V.

	Przekrój przewodu mm²	Jeden lub kilka przewodów 1-żyłowych ułożonych w rurze		Przewody płaszczowe, rurowe, wtynkowe		Przewody gołe
	Przekrój przewodu mm²	Żyła Cu, A	Żyła Al., A	Żyła Cu, A	Żyła Al, A	Żyła Cu, A	Żyła Al, A
A.	1,0	11	-	15	-	19	-
B.	1,5	15	-	18	-	24	-
C.	2,5	20	15	26	20	32	26
D.	4,0	25	20	34	27	42	33

A. D.

B. A.

C. C.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź D jest poprawna, ponieważ została oparta na właściwych obliczeniach. Aby dobrać odpowiedni przekrój przewodów jednożyłowych typu DY, należy najpierw obliczyć prąd obciążenia obwodu trójfazowego. Moc znamionowa wynosząca 16 kVA przy napięciu 400 V prowadzi do obliczenia prądu obciążenia jako 16 kVA / (√3 * 400 V) co daje około 23.09 A. Z tabeli obciążalności prądowej wynika, że przewód o przekroju 4 mm² ma obciążalność 25 A, co przewyższa wymaganą wartość prądu. W praktyce, stosowanie odpowiednich przekrojów przewodów jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznych. Przewody o niewłaściwym przekroju mogą się przegrzewać, co może prowadzić do uszkodzeń, a nawet pożaru. W zainstalowanych systemach elektrycznych zaleca się także stosowanie kabelków o zapasie mocy, co pozwala na przyszłe rozbudowy instalacji oraz może pomóc w uniknięciu potencjalnych problemów.

Pytanie 15

Który z poniższych przyrządów pozwala na zidentyfikowanie przerwy w przewodzie PE techniką bezpośrednią?

A. Woltomierz

B. Miernik upływu

C. Detektor napięcia

D. Omomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Omomierz to przyrząd, który jest kluczowy w lokalizowaniu braków ciągłości przewodu ochronnego (PE) metodą bezpośrednią. Działa na zasadzie pomiaru oporu elektrycznego, co pozwala na zidentyfikowanie ewentualnych uszkodzeń lub przerw w przewodach. W praktyce, aby skutecznie wykorzystać omomierz, należy podłączyć jego zaciski do końców przewodu PE. Jeśli wartość mierzonego oporu jest bardzo wysoka lub wynosi nieskończoność, oznacza to, że występuje przerwa w ciągłości przewodu. W przypadku, gdy opór jest zgodny ze standardami (najczęściej < 1 Ω), można uznać, że przewód jest w dobrym stanie. W branży elektrycznej stosuje się omomierze zgodnie z normami, np. PN-EN 61557, które określają wymagania dotyczące pomiarów bezpieczeństwa. Dobrą praktyką jest regularne kontrolowanie systemu uziemiającego za pomocą omomierzy, aby zapewnić, że instalacja elektryczna spełnia normy bezpieczeństwa.

Pytanie 16

Na rysunku przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowego zwieracza należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-5, 2-4, 3-6

B. 1-6, 2-4, 3-5

C. 1-4, 2-5, 3-6

D. 1-5, 2-6, 3-4

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to '1-4, 2-5, 3-6'. Zmiana połączenia uzwojeń silnika z konfiguracji w gwiazdę na trójkąt jest kluczowym działaniem, które wpływa na parametry pracy silnika, takie jak moment obrotowy i obciążalność. W przypadku połączenia w trójkąt, końce uzwojeń są połączone w taki sposób, że każdy z uzwojeń jest bezpośrednio zasilany z trzech faz. W praktyce, takie połączenie pozwala na osiągnięcie pełnej mocy silnika przy wyższych prądach, co jest szczególnie istotne w aplikacjach wymagających dużych momentów obrotowych na początku pracy. Standardowe podejście w takich instalacjach to zawsze upewnienie się, że odpowiednie oznaczenia zacisków są zgodne z dokumentacją producenta. Warto również pamiętać, że niewłaściwe połączenie uzwojeń może prowadzić do uszkodzenia silnika oraz obniżenia jego efektywności energetycznej. Dlatego też, w przypadku jakichkolwiek wątpliwości, zawsze należy konsultować się z odpowiednimi normami i wytycznymi branżowymi.

Pytanie 17

Jaką maksymalną wartość prądu ustawioną na przekaźniku termobimetalowym można zastosować w obwodzie zasilania silnika asynchronicznego o parametrach znamionowych U_N = 400 V, P_N = 0,37 kW, I = 1,05 A, n = 2710 l/min, aby zapewnić skuteczną ochronę przed przeciążeniem?

A. It = 0,88 A

B. It = 1,33 A

C. It = 1,05 A

D. It = 1,15 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź It = 1,15 A jest prawidłowa, ponieważ przekaźniki termobimetalowe są stosowane do zabezpieczania silników elektrycznych przed przeciążeniem. W przypadku silnika o mocy 0,37 kW i prądzie znamionowym 1,05 A, kluczowe jest, aby wartość prądu zadziałania przekaźnika była odpowiednio wyższa od prądu znamionowego, jednak nie możemy jej ustawić zbyt wysoko, aby nie narazić silnika na przeciążenie. Ustalenie wartości na 1,15 A zapewnia odpowiedni margines, który pozwala na chwilowe przeciążenia, ale jednocześnie chroni silnik przed długotrwałym działaniem w warunkach przeciążenia. W praktyce, przekaźniki termobimetalowe są często ustawiane na wartości 1,1-1,2-krotności prądu znamionowego, co odpowiada normom bezpieczeństwa i wydajności. Stosując taką wartość, możemy zminimalizować ryzyko uszkodzenia silnika oraz zwiększyć jego trwałość i niezawodność. Przykładem zastosowania mogą być układy zasilania silników w przemysłowych aplikacjach, gdzie kontrola prądu jest kluczowa dla zachowania efektywności operacyjnej.

Pytanie 18

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm i szerokości tarczy łożyskowej B = 8 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6200

B. 6700

C. 6301

D. 6001

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 6001 jest poprawna, ponieważ jej wymiary są zgodne z wymaganiami określonymi w pytaniu. Średnica wewnętrzna łożyska 6001 wynosi 12 mm, co odpowiada średnicy wału, a średnica zewnętrzna wynosi 28 mm oraz szerokość 8 mm. W praktyce, wybór odpowiedniego łożyska jest kluczowy dla zapewnienia prawidłowego działania silnika oraz jego długowieczności. Użycie odpowiednich łożysk minimalizuje tarcie, co z kolei przekłada się na mniejsze straty energii i wysoką efektywność pracy. Dodatkowo, łożyska są projektowane z myślą o określonych zastosowaniach, dlatego znajomość ich parametrów jest niezbędna. W branży mechanicznej, standardy takie jak ISO 355, które dotyczą wymiarów i tolerancji łożysk tocznych, powinny być stosowane w celu zapewnienia jakości i niezawodności komponentów. W przypadku łożysk, warto również zwrócić uwagę na ich zastosowanie w różnych środowiskach pracy, co może wpływać na wybór materiałów i rodzaju uszczelnienia, co z kolei wpływa na ich trwałość oraz efektywność eksploatacyjną.

Pytanie 19

Jakiego składnika nie może zawierać przewód zasilający rozdzielnię główną w pomieszczeniu przemysłowym, które jest niebezpieczne pod kątem pożarowym?

A. Żył aluminiowych

B. Powłoki polietylenowej

C. Zewnętrznego oplotu włóknistego

D. Pancerza stalowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zewnętrzny oplot włóknisty nie jest odpowiednim elementem dla kabel zasilający rozdzielnicę główną w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod względem pożarowym. Takie pomieszczenia wymagają zastosowania materiałów, które są odporne na działanie wysokich temperatur oraz ognioodporne. Oplot włóknisty, choć może być stosowany w mniej ryzykownych warunkach, nie spełnia wymagań dotyczących odporności na ogień. W praktyce oznacza to, że w przypadku pożaru, oplot włóknisty mógłby się szybko zapalić i przyczynić się do rozprzestrzenienia ognia. Aby zapewnić bezpieczeństwo, kabel w pomieszczeniach niebezpiecznych powinien być wykonany z materiałów, które są zgodne z normami, takimi jak PN-EN 60529 czy PN-EN 60332, które definiują wymagania dotyczące ochrony przed ogniem i wysoką temperaturą. Przykładem odpowiedniego rozwiązania są kable zasilające z pancerzem stalowym, które nie tylko chronią przed uszkodzeniami mechanicznymi, ale również mają właściwości ognioodporne, co czyni je idealnym wyborem dla rozdzielnic w krytycznych środowiskach przemysłowych.

Pytanie 20

Kto jest uprawniony do przeprowadzenia konserwacji silnika tokarki TUE-35 w zakładzie elektromechanicznym?

A. Operator tej maszyny

B. Osoba, która posiada odpowiednie przeszkolenie i uprawnienia

C. Każdy pracownik na pisemne zlecenie pracodawcy

D. Kierownik grupy mechaników

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że konserwację silnika tokarki TUE-35 może przeprowadzić osoba przeszkolona i uprawniona, jest prawidłowa ze względu na konieczność przestrzegania standardów bezpieczeństwa oraz eksploatacji maszyn. W branży mechanicznej i elektromechanicznej, konserwacja urządzeń mechanicznych, takich jak tokarki, wymaga specjalistycznej wiedzy oraz umiejętności, które zdobywa się podczas szkoleń. Tylko wykwalifikowany personel ma odpowiednie kompetencje do zdiagnozowania potencjalnych problemów, dokonywania niezbędnych napraw oraz przeprowadzania regularnych przeglądów technicznych, co zapobiega dalszym uszkodzeniom maszyny. Przykładem może być sytuacja, w której nieprzeszkolona osoba próbuje wymienić uszczelnienia w silniku, co może prowadzić do jego awarii lub nawet zagrożenia dla zdrowia pracowników. Warto zauważyć, że w wielu zakładach przemysłowych obowiązują określone normy, takie jak ISO 9001, które wymagają, aby wszystkie prace konserwacyjne były przeprowadzane przez wykwalifikowany personel, co podkreśla znaczenie odpowiednich uprawnień.

Pytanie 21

Jakiego przewodu należy użyć, aby zastąpić uszkodzony kabel zasilający silnik trójfazowy zainstalowany w urządzeniu mobilnym?

A. OP 4x2,5 mm2

B. YDY 4x2,5 mm2

C. SM 3x2,5 mm2

D. YLY 3x2,5 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź OP 4x2,5 mm2 jest prawidłowa, ponieważ ten typ przewodu jest odpowiedni do zasilania silników trójfazowych, zwłaszcza w aplikacjach, gdzie przewód ma być elastyczny i odporny na różne warunki pracy. Przewód OP (Ochronny Przewód) charakteryzuje się podwyższoną odpornością na działanie czynników zewnętrznych, co czyni go idealnym do zastosowań w odbiornikach ruchomych, gdzie przewód może być narażony na zginanie i tarcie. Zastosowanie przewodu o przekroju 4x2,5 mm2 oznacza, że mamy do czynienia z czterema żyłami, co jest typowe dla instalacji trójfazowych, gdzie potrzebne są trzy żyły fazowe i jedna żyła ochronna. Wybór odpowiedniego przewodu jest kluczowy dla zapewnienia bezpieczeństwa i efektywności działania silnika, a także minimalizowania ryzyka awarii. Przewody OP są zgodne z normami PN-EN 60228 oraz PN-EN 50525, co potwierdza ich wysoką jakość i odpowiednie parametry elektryczne w zastosowaniach przemysłowych.

Pytanie 22

Którego z przedstawionych urządzeń należy użyć do zabezpieczenia przed skutkami zmiany kolejności faz i zaniku napięcia fazowego w instalacji elektrycznej?

A. C.

B. A.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie oznaczone literą B. to przekaźnik kontroli faz, który odgrywa kluczową rolę w zabezpieczaniu instalacji elektrycznych przed skutkami zmiany kolejności faz oraz zaniku napięcia w jednej z faz. W praktyce, przekaźniki te monitorują zarówno właściwą sekwencję faz, jak i poziom napięcia, co jest istotne dla ochrony urządzeń przed uszkodzeniem. Na przykład, w przypadku silników elektrycznych, nieprawidłowa kolejność faz może prowadzić do ich odwrócenia, co skutkuje ich uszkodzeniem. Wymagania normatywne, takie jak PN-EN 62061, podkreślają znaczenie stosowania przekaźników kontrolnych w systemach ochrony. Dlatego przekaźnik kontroli faz jest niezbędny w każdej instalacji, gdzie występują silniki trójfazowe lub inne krytyczne urządzenia, aby zapewnić ich prawidłowe działanie i wydłużyć ich żywotność.

Pytanie 23

Które z wymienionych uszkodzeń można wykryć w układzie pomiarowym przedstawionym na rysunku?

A. Przebicie izolacji przewodu fazowego urządzenia elektrycznego.

B. Przebicie izolacji przewodu neutralnego urządzenia elektrycznego.

C. Przerwę w przewodzie ochronnym urządzenia wykonanego w I klasie ochronności.

D. Przerwę w przewodzie ochronnym urządzenia wykonanego w III klasie ochronności.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ pomiarowy, który analizujemy, jest specjalistycznym narzędziem służącym do oceny stanu izolacji urządzeń elektrycznych. Dzięki zastosowaniu odpowiednich technik pomiarowych, możliwe jest wykrycie przerwy w przewodzie ochronnym, co jest kluczowym aspektem w zapewnieniu bezpieczeństwa użytkowania urządzeń w I klasie ochronności. Urządzenia tej klasy muszą być wyposażone w przewód ochronny, który ma na celu odprowadzenie prądu do ziemi w przypadku uszkodzenia izolacji. W sytuacji, gdy przewód ochronny jest przerwany, układ pomiarowy sygnalizuje problem, co przekłada się na możliwość szybkiej interwencji i naprawy. Zgodnie z normą PN-EN 61140:2017-03, zarówno pomiar rezystancji izolacji, jak i integralność systemu uziemienia są kluczowe dla oceny bezpieczeństwa urządzeń elektrycznych, co czyni tę wiedzę niezwykle istotną w codziennym użytkowaniu i konserwacji sprzętu elektronicznego. Dodatkowo, znajomość zasad wykrywania uszkodzeń w układach elektrycznych pozwala na lepsze przygotowanie do sytuacji awaryjnych, co zwiększa ogólny poziom bezpieczeństwa w miejscu pracy.

Pytanie 24

Podczas wymiany uzwojeń w transformatorze jednofazowym o parametrach: S_N = 200 VA, U_1N = 230 V, U_2N = 14,6 V, uzwojenie pierwotne powinno być wykonane z drutu nawojowego

A. o większej średnicy i większej liczbie zwojów niż uzwojenie wtórne

B. o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne

C. o mniejszej średnicy i mniejszej liczbie zwojów niż uzwojenie wtórne

D. o większej średnicy i mniejszej ilości zwojów niż uzwojenie wtórne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca, że uzwojenie pierwotne powinno być wykonane z drutu o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne jest poprawna. W transformatorze jednofazowym, stosunek napięć uzwojeń związany jest z relacją liczby zwojów w każdym uzwojeniu. Zależność ta wyraża się wzorem: U1/U2 = N1/N2, gdzie U1 i U2 to napięcia na uzwojeniach pierwotnym i wtórnym odpowiednio, a N1 i N2 to liczby zwojów. Wymiana uzwojeń pierwotnych i wtórnych wiąże się z doborem odpowiedniej średnicy drutu. Mniejsze napięcie na uzwojeniu wtórnym wymaga większej liczby zwojów, co z kolei oznacza, że uzwojenie pierwotne musi być wykonane z cieńszego drutu, aby pomieścić więcej zwojów na danej długości. Przykładowo, w transformatorach stosuje się standardy dotyczące przekrojów drutów, aby zapewnić odpowiednią wydajność prądową i minimalizować straty w cieple. Zastosowanie tej zasady w praktyce prowadzi do efektywniejszego projektu transformatora, co jest kluczowe w wielu aplikacjach elektrycznych, od zasilania urządzeń domowych po zastosowania w przemyśle. Właściwe dobranie wymagań dla uzwojeń jest istotnym elementem inżynieryjnym, który warunkuje trwałość i efektywność transformatora.

Pytanie 25

Która z wymienionych przyczyn może powodować przegrzewanie się uzwojenia stojana w trakcie działania trójfazowego silnika indukcyjnego?

A. Nierównomierna szczelina powietrzna

B. Zmiana kolejności faz zasilających

C. Zbyt niska częstotliwość napięcia zasilającego

D. Nieprawidłowe połączenie grup zezwojów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Błędne połączenie grup zezwojów w trójfazowym silniku indukcyjnym może prowadzić do przegrzewania się uzwojenia stojana z kilku powodów. Połączenia te są kluczowe dla prawidłowego działania silnika, ponieważ decydują o fazowej synchronizacji przepływu prądu w uzwojeniach. Nieprawidłowe połączenia mogą prowadzić do nierównomiernego obciążenia faz, co z kolei skutkuje nadmiernym nagrzewaniem się niektórych uzwojeń. W praktyce, aby uniknąć takich problemów, należy stosować się do norm, takich jak IEC 60034 dotyczących maszyn elektrycznych, które zalecają odpowiednie procedury montażu i testowania silników. W przypadku wykrycia przegrzewania się silnika, kluczowe jest przeprowadzenie analizy połączeń oraz wykonanie badań termograficznych w celu zidentyfikowania miejsc o podwyższonej temperaturze. Prawidłowe połączenie grup zezwojów zapewnia równomierne rozkładanie obciążenia, co jest kluczowe dla wydajności oraz trwałości silnika.

Pytanie 26

Do nawinięcia stojana w trójfazowym silniku indukcyjnym o mocy 7,5 kW nie stosuje się

A. lakieru izolacyjnego

B. drutu nawojowego

C. izolacji żłobkowej

D. pierścienia zwierającego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pierścień zwierający nie jest stosowany w przezwojeniu stojana trójfazowego silnika indukcyjnego o mocy 7,5 kW, ponieważ jego konstrukcja opiera się na rdzeniu stalowym, w którym uzwojenia są umieszczone w żłobkach. Pierścienie zwierające są używane głównie w silnikach z wirnikami klatkowym, gdzie zapewniają zamknięcie obwodu wirnika. W przypadku silników indukcyjnych z uzwojeniem stojana, kluczowe komponenty to drut nawojowy, izolacja żłobkowa oraz lakier izolacyjny. Drut nawojowy, wykonany z miedzi, jest niezbędny do utworzenia uzwojeń, które generują pole magnetyczne. Izolacja żłobkowa oraz lakier izolacyjny chronią drut przed zwarciem oraz uszkodzeniami mechanicznymi, a także zapewniają odpowiednią wydajność cieplną. Dobrze przeprowadzone przezwojenie zwiększa efektywność silnika, co jest istotne w kontekście obciążenia i żywotności maszyny.

Pytanie 27

Do wykonania WLZ w instalacji trójfazowej jak na rysunku należy zastosować przewód typu

A. YDY

B. YKY

C. UTP

D. LgY

Przewód typu YKY jest najlepszym wyborem do wykonania wewnętrznej linii zasilającej (WLZ) w instalacji trójfazowej. Jego konstrukcja, oparta na miedzi i izolacji PVC, zapewnia odporność na różne warunki atmosferyczne oraz mechaniczne uszkodzenia, co jest kluczowe w instalacjach zarówno wewnętrznych, jak i zewnętrznych. W praktyce, YKY jest często stosowany w instalacjach przemysłowych oraz w budynkach mieszkalnych, gdzie wymagana jest stabilna i bezpieczna dostawa energii elektrycznej. Użycie przewodu YKY pozwala na zachowanie wysokiej wydajności energetycznej oraz minimalizację strat energii. Dodatkowo, zgodność z normami PN-EN 60228 oraz PN-EN 50525 potwierdza jego zastosowanie w instalacjach trójfazowych. Wybór YKY zamiast YDY jest uzasadniony tym, że YDY, mimo że również wykonany z miedzi, ma mniejszą odporność na czynniki zewnętrzne, co może prowadzić do uszkodzeń w trudniejszych warunkach. Właściwy dobór przewodu jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności instalacji elektrycznej.

Pytanie 28

Który z poniżej wymienionych instrumentów umożliwia najbardziej precyzyjny pomiar rezystancji uzwojenia komutacyjnego prądnicy obcowzbudnej prądu stałego o dużej mocy?

A. Mostek Thomsona

B. Omomierz analogowy

C. Mostek Wheatstone'a

D. Omomierz cyfrowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Mostek Thomsona jest narzędziem pomiarowym, które pozwala na bardzo dokładne pomiary rezystancji, zwłaszcza w kontekście pomiarów uzwojeń komutacyjnych prądnic obcowzbudnych dużej mocy. Jego zasada działania opiera się na równoważeniu dwóch gałęzi obwodu, co pozwala na eliminację błędów pomiarowych związanych z wpływem rezystancji przewodów oraz innych parametrów, które mogą zniekształcać wynik. Przykładowo, w zastosowaniach przemysłowych, kiedy konieczne jest monitorowanie stanu technicznego maszyn, mostek Thomsona jest idealny do określenia dokładnych wartości rezystancji uzwojeń, co z kolei przekłada się na bezpieczeństwo i wydajność pracy urządzeń. Dzięki swojej precyzji, mostek ten jest zgodny z normami pomiarowymi, co czyni go nieocenionym narzędziem w warsztatach serwisowych oraz laboratoriach zajmujących się badaniem właściwości elektrycznych materiałów.

Pytanie 29

W którym z wymienionych urządzeń należy zastosować przedstawione na rysunku zabezpieczenie nadprądowe?

A. W sprzęcie elektronicznym.

B. W multimetrze przenośnym.

C. W zasilaczu komputerowym.

D. W urządzeniu fotowoltaicznym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zabezpieczenie nadprądowe, które zostało przedstawione na rysunku, jest kluczowym elementem ochrony w instalacjach fotowoltaicznych. Jego parametry, 350A-690V DC 1500V, są odpowiednie dla systemów pracujących z wysokimi napięciami stałymi, które są typowe w instalacjach solarnych. W takich systemach, zabezpieczenia nadprądowe pełnią rolę ochronną, pozwalając na detekcję przeciążeń oraz zwarć, co może zapobiec uszkodzeniom komponentów, takich jak inwertery czy panele słoneczne. W przypadku przeciążenia, zabezpieczenie odcina zasilanie, co minimalizuje ryzyko pożaru lub uszkodzeń sprzętu. W praktyce, stosowanie takich zabezpieczeń jest zgodne z normą IEC 60364 oraz wytycznymi producentów instalacji PV, co zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa. Dzięki ich zastosowaniu, nie tylko zwiększa się bezpieczeństwo systemu, ale również wydajność energetyczna, co jest kluczowe w kontekście rosnącego znaczenia energii odnawialnej.

Pytanie 30

Jaką charakterystykę powinien mieć wyłącznik instalacyjny nadprądowy, aby zapewnić, że nie wystąpi przypadkowe zadziałanie zabezpieczenia podczas uruchamiania urządzenia o dużym momencie rozruchowym?

A. Charakterystykę Z

B. Charakterystykę B

C. Charakterystykę D

D. Charakterystykę C

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik nadprądowy z charakterystyką D to całkiem fajna opcja, zwłaszcza jeśli pracujesz z urządzeniami, które mają duży pobór prądu, jak na przykład silniki. Wiesz, różni się on trochę od charakterystyk B i C, które nie pozwalają na takie chwilowe przeszalenie prądu. A w przypadku silników, to może być naprawdę ważne, bo w momencie startu potrafią pobierać nawet 5-7 razy więcej prądu niż w normalnych warunkach. Taki wyłącznik D pomoże uniknąć niepotrzebnych wyłączeń, co jest kluczowe w przemyśle, gdzie maszyny muszą działać bez przerwy. Dobrze jest też pamiętać o normach, jak IEC 60947-2, bo wskazują one, jak ważne jest dobranie odpowiedniej charakterystyki do konkretnego obciążenia. Dzięki temu możesz być pewny, że wszystko będzie działać sprawnie i bezpiecznie.

Pytanie 31

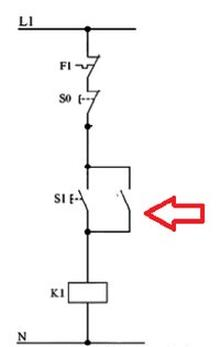

Które oznaczenie powinno znaleźć się na schemacie w miejscu oznaczonym czerwoną strzałką, aby w układzie wykonanym zgodnie z tym schematem, stycznik mógł pracować z samopodtrzymaniem?

A. S0

B. F1

C. S1

D. K1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź oznaczona jako K1 jest prawidłowa, ponieważ odnosi się do styku pomocniczego stycznika, który jest kluczowy dla zrealizowania funkcji samopodtrzymania w układzie. Samopodtrzymanie oznacza, że po uruchomieniu układu, cewka stycznika nadal otrzymuje napięcie, nawet gdy przycisk start (S1) zostanie zwolniony. Aby osiągnąć ten efekt, musimy wykorzystać styk pomocniczy K1, który jest zamknięty w momencie, gdy stycznik jest aktywowany. W praktyce oznacza to, że w momencie, gdy przycisk S1 jest naciśnięty, cewka stycznika otrzymuje napięcie i załącza się, a styk K1 łączy obwód, co utrzymuje zasilanie cewki. Dzięki temu, nawet po zwolnieniu przycisku start, stycznik pozostaje w stanie załączonym. Takie rozwiązanie jest standardowo stosowane w instalacjach elektrycznych i automatyce przemysłowej, aby zapewnić ciągłość pracy urządzeń. Zgodnie z dobrymi praktykami, zapewnia to nie tylko efektywność, ale również bezpieczeństwo działania układu.

Pytanie 32

Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?

A. A.

B. B.

C. D.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar rezystancji izolacji w instalacji elektrycznej jest kluczowym elementem zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych. W tym kontekście megomierz, przedstawiony na rysunku D, odgrywa nieocenioną rolę. Urządzenie to jest zaprojektowane do pomiaru wysokich wartości rezystancji, co jest szczególnie istotne w testach izolacji, gdzie wartości te powinny być zdecydowanie wyższe niż standardowe rezystancje obwodów elektrycznych. Megomierz generuje napięcie do kilku tysięcy woltów, co pozwala na dokładne określenie stanu izolacji. Przykładowo, w przypadku instalacji w budynkach mieszkalnych, dokonanie pomiaru rezystancji izolacji przed oddaniem budynku do użytku jest wymagane przez normy PN-IEC 60364. Dzięki tym pomiarom można wykryć potencjalne usterki, takie jak przebicia czy degradację materiałów izolacyjnych, co w konsekwencji zapobiega poważnym awariom i zagrożeniom dla zdrowia ludzi. W zastosowaniach przemysłowych, regularne testy izolacji są niezbędne do zapewnienia ciągłości działania maszyn oraz minimalizacji przestojów.

Pytanie 33

Do wykonania pomiarów impedancji pętli zwarciowej metodą spadku napięcia, zgodnie ze schematem przedstawionym na rysunku, wykorzystano impedancję Z = 50 Ω i otrzymano wyniki:
-wyłącznik otwarty, U₁ = 230 V
-wyłącznik zamknięty, U₂ = 200 V, I = 4,0 A
Impedancja badanej pętli zwarciowej wynosi

A. 42,3 Ω

B. 57,5 Ω

C. 7,5 Ω

D. 3,7 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć impedancję pętli zwarciowej, wykorzystujemy różnicę napięć zmierzoną przy otwartym i zamkniętym wyłączniku oraz prąd płynący w obwodzie. W danych przedstawionych w pytaniu mamy U1 = 230 V (wyłącznik otwarty) i U2 = 200 V (wyłącznik zamknięty). Spadek napięcia wynosi więc U1 - U2 = 230 V - 200 V = 30 V. Następnie, korzystając z prawa Ohma, możemy obliczyć impedancję pętli zwarciowej, stosując wzór Z = U/I, gdzie I to prąd przy zamkniętym wyłączniku, który wynosi 4,0 A. Podstawiając wartości, mamy Z = 30 V / 4,0 A = 7,5 Ω. Impedancja ta jest istotnym parametrem w projektowaniu i ocenie instalacji elektrycznych, gdyż pozwala na ocenę bezpieczeństwa systemu i odpowiednich działań w przypadku zwarcia. W praktyce, podczas pomiarów, warto również zwrócić uwagę na to, aby impedancja pętli zwarciowej była na poziomie zgodnym z normami, co może przyczynić się do poprawy ochrony przed porażeniem elektrycznym oraz zapewnienia efektywności działania zabezpieczeń.

Pytanie 34

Który z silników o parametrach zamieszczonych w tabeli może pracować zgodnie z przedstawionym układem zasilania bez przerw przy znamionowym obciążeniu?

Parametry znamionowe
Silnik 1.	5,5 kW	400/690 V Δ/Y	IP55	S2	2 920 obr./min
Silnik 2.	1,5 kW	400/690 V Δ/Y	IP45	S1	1 430 obr./min
Silnik 3.	5,5 kW	230/400 V Δ/Y	IP55	S1	2 920 obr./min
Silnik 4.	1,5 kW	230/400 V Δ/Y	IP45	S2	1 430 obr./min

A. Silnik 3.

B. Silnik 2.

C. Silnik 1.

D. Silnik 4.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik 2 jest prawidłowym rozwiązaniem dla przedstawionego układu zasilania, ponieważ jego napięcie znamionowe wynoszące 400/690 V w konfiguracji gwiazda/trójkąt idealnie pasuje do napięcia zasilania 3 x 400 V. W praktyce oznacza to, że silnik ten może być zasilany bez przerw przy znamionowym obciążeniu, co wpływa na jego efektywność oraz niezawodność. W kontekście standardów branżowych, silniki elektryczne powinny być dobierane zgodnie z wymaganiami zasilania oraz charakterystyką pracy w danym układzie. Przykładowo, w przemyśle silniki te często pracują w trudnych warunkach, dlatego ich dobór do konkretnego zadania jest kluczowy dla wydajności całego systemu. Użycie silnika 2 pozwala na optymalizację pracy urządzenia, co z kolei przekłada się na oszczędności energetyczne oraz dłuższą żywotność sprzętu. W związku z tym, zrozumienie właściwego doboru silników do układów zasilania jest niezbędne dla inżynierów i techników w celu zapewnienia efektywności operacyjnej.

Pytanie 35

Na których rysunkach przedstawiono elementy stosowane do bezpośredniego zabezpieczenia przed przegrzaniem urządzeń i maszyn małej mocy?

A. 3 i 4

B. 2 i 3

C. 4 i 1

D. 1 i 2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunki 3 i 4 przedstawiają kluczowe elementy zabezpieczające przed przegrzaniem, które są istotne w kontekście ochrony urządzeń i maszyn małej mocy. Termiczny wyłącznik bezpieczeństwa, zaprezentowany na rysunku 3, wykrywa nadmierne temperatury i automatycznie odłącza zasilanie, co zapobiega uszkodzeniom spowodowanym przegrzaniem. Jest to szczególnie istotne w urządzeniach, gdzie przegrzanie może prowadzić do poważnych awarii. Natomiast termistor PTC na rysunku 4 działa na zasadzie samoregulacji temperatury. W momencie przekroczenia określonej temperatury, jego rezystancja gwałtownie wzrasta, co ogranicza przepływ prądu, tym samym chroniąc sprzęt przed przegrzaniem. Wysoka efektywność tych elementów w praktyce jest zgodna z normami bezpieczeństwa, takimi jak IEC 60947, które regulują wymagania dotyczące zabezpieczeń elektrycznych. Znajomość tych elementów i ich odpowiednie zastosowanie w projektowaniu urządzeń jest niezbędna dla inżynierów zajmujących się automatyką i elektroniką.

Pytanie 36

Pomiar której z wymienionych wielkości elektrycznych umożliwia przyrząd włączony w obwód zasilania silnika indukcyjnego według schematu przedstawionego na rysunku?

A. Mocy czynnej oddawanej do sieci.

B. Mocy biernej indukcyjnej oddawanej do sieci.

C. Mocy biernej indukcyjnej pobieranej z sieci.

D. Mocy czynnej pobieranej z sieci.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to moc bierna indukcyjna pobierana z sieci, co jest związane z charakterystyką działania silników indukcyjnych. Silniki te, będąc odbiornikami indukcyjnymi, wymagają mocy biernej do wytworzenia pola magnetycznego niezbędnego do ich działania. Pomiar tej mocy biernej realizowany jest w układzie trójfazowym metodą dwóch watomierzy, co jest zgodne z normami pomiarów elektrycznych. Watomierz, będąc jednocześnie urządzeniem do pomiaru mocy czynnej i biernej, w przypadku silników indukcyjnych, wskazuje moc bierną pobraną z sieci. W praktyce, zrozumienie tego procesu jest kluczowe dla efektywnego zarządzania energią w zakładach przemysłowych, gdzie silniki indukcyjne stanowią większość obciążenia elektrycznego. Takie pomiary pomagają w optymalizacji zużycia energii oraz w unikaniu kar za nadmierne pobieranie mocy biernej, zgodnie z obowiązującymi regulacjami w branży energetycznej.

Pytanie 37

Na podstawie fragmentu tabeli obciążalności prądowej długotrwałej dobierz przekrój przewodów dla instalacji 1-fazowej prowadzonej przewodami DY w rurkach w ścianie. Obliczony prąd obciążenia Ig = 20 A.

Oznaczenia	A1		A2		B1		B2
Miejsce i sposób ułożenia przewodów	W rurach i kanałach (listwach) instalacyjnych pod tynkiem				W rurach i kanałach (listwach) instalacyjnych na ścianie
Miejsce i sposób ułożenia przewodów	Przewody jednożyłowe		Przewody wielożyłowe		Przewody jednożyłowe		Przewody wielożyłowe
Liczba przewodów obciążonych	2	3	2	3	2	3	2	3
Przekrój [mm²]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]	I_dd [A]
1,5	16,5	14,5	18,5	14	18,5	16,6	17,5	16
2,5	21	19	19,5	18,5	25	22	24	21
4	28	25	27	24	34	30	32	29
6	36	33	34	31	43	38	40	36

A. 4 mm2

B. 1,5 mm2

C. 2,5 mm2

D. 6 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór przekroju przewodów 2,5 mm2 jest poprawny, ponieważ zgodnie z obowiązującymi normami, w tym PN-IEC 60364, zapewnia on odpowiednią obciążalność prądową dla przewodów instalacyjnych. Dla prądu o wartości 20 A, przekrój 2,5 mm2 gwarantuje, że nie wystąpią nadmierne straty ciepła, co mogłoby prowadzić do przegrzania i potencjalnych zagrożeń. Ponadto, przewody 2,5 mm2 są standardowo stosowane w instalacjach jednofazowych dla obwodów oświetleniowych i gniazd, co czyni je uniwersalnym rozwiązaniem. W praktyce, stosowanie odpowiedniego przekroju przewodów pozwala nie tylko na zachowanie bezpieczeństwa, ale również na efektywność energetyczną instalacji. Warto również zwrócić uwagę, że w przypadku dłuższych tras przewodów, zaleca się zwiększenie przekroju, aby zredukować spadek napięcia, co jest istotne w kontekście jakości zasilania urządzeń elektrycznych. Przestrzeganie norm i dobrych praktyk branżowych w doborze przekrojów przewodów jest kluczowe dla trwałości i bezpieczeństwa instalacji elektrycznych.

Pytanie 38

Który z mierników należy wybrać do pomiaru natężenia prądu bez dodatkowych urządzeń w wewnętrznej linii zasilającej budynek?

A. Miernik 1.

B. Miernik 3.

C. Miernik 2.

D. Miernik 4.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Miernik 3, czyli cęgowy miernik prądu, to naprawdę dobry wybór, jeśli chodzi o pomiar natężenia prądu w linii zasilającej budynek. Działa on na zasadzie pomiaru pola magnetycznego, które powstaje dzięki przepływającemu prądowi. Dzięki temu nie musisz przerywać obwodu, co jest super ważne, zwłaszcza z punktu widzenia bezpieczeństwa i wygody, gdy pracujesz z instalacjami elektrycznymi. W praktyce elektrycy często używają cęgowych mierników do diagnozowania problemów, sprawdzania obciążeń, czy konserwacji. W przeciwieństwie do tradycyjnych multimetrów, które trzeba podłączać do obwodu, cęgowe mierniki pozwalają na szybkie i bezpieczne pomiary w trudno dostępnych miejscach. Fajnie jest też pamiętać o normach bezpieczeństwa IEC 61010, które mówią o zasadach pomiarów w instalacjach elektrycznych. Ważny jest też odpowiedni wybór zakresu pomiarowego, bo to wpływa na dokładność wyników. Korzystanie z cęgowego miernika prądu to najlepszy sposób na zapewnienie sobie bezpieczeństwa i dokładności w pracy przy elektryce.

Pytanie 39

Jaką wartość ma maksymalna dopuszczalna rezystancja uziomu R_A przewodu ochronnego łączącego uziom z dostępnością przewodzącą dla znamionowego prądu różnicowego I_N = 30 mA oraz napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

A. 2 000 Ω

B. Około 1 660 Ω

C. Około 830 Ω

D. 4 000 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Największa dopuszczalna rezystancja uziomu RA przewodu ochronnego łączącego uziom z częścią przewodzącą dostępną dla prądu różnicowego IN = 30 mA i napięcia dotykowego 50 V AC wynosi około 1 660 Ω. W praktyce oznacza to, że gdy osoba dotknie elementu przewodzącego, prąd różnicowy powinien być w stanie przepływać przez przewód uziemiający, a jego wartość powinna być na tyle niska, aby zminimalizować ryzyko porażenia prądem. Dopuszczalna rezystancja uziomu jest regulowana przez normy, takie jak PN-IEC 60364-4-41, które określają maksymalne wartości dla różnych kategorii instalacji elektrycznych. Używanie tych norm w projektowaniu i budowie instalacji elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. W praktyce, wartość rezystancji powinna być mierzona podczas odbioru instalacji, a także okresowo sprawdzana w celu zapewnienia ciągłej ochrony. Przykładem jest instalacja w budynkach mieszkalnych, gdzie właściwie dobrana rezystancja uziomu zapobiega poważnym skutkom awarii elektrycznych.

Pytanie 40

Wartość rezystancji cewki stycznika w układzie sterującym silnikiem wynosi 0 Ω. Co można na podstawie tego pomiaru wnioskować?

A. cewka stycznika jest uszkodzona

B. cewka stycznika działa prawidłowo

C. przewód neutralny jest odłączony

D. przewód fazowy jest odłączony

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar rezystancji cewki stycznika wynoszący 0 Ω jednoznacznie wskazuje na zwarcie w tej cewce, co sugeruje jej uszkodzenie. W praktyce, cewka stycznika jest elementem wykonawczym, który za pomocą pola elektromagnetycznego kontroluje włączanie i wyłączanie obwodów elektrycznych. W przypadku, gdy wartość rezystancji cewki wynosi zero, oznacza to, że nie ma oporu dla przepływu prądu, co jest typowym objawem uszkodzenia. Stosując się do normy IEC 60204-1, która reguluje wymogi dotyczące bezpieczeństwa maszyn, należy regularnie kontrolować stan elementów sterujących, aby zapewnić ich prawidłowe funkcjonowanie i unikać sytuacji, które mogą prowadzić do awarii całego systemu. Przykładowo, w zastosowaniach przemysłowych, gdzie styczniki sterują silnikami, uszkodzenie cewki może prowadzić do poważnych problemów operacyjnych, jak zatrzymanie produkcji. Dlatego ważne jest, aby po zidentyfikowaniu takiej usterki, niezwłocznie przeprowadzić wymianę cewki na nową, aby przywrócić pełną funkcjonalność układu.

Rozpocznij nowy egzamin

Powrót do strony głównej
