Pytanie 1

Jaką wartość prądu znamionowego powinien mieć wyłącznik nadprądowy o charakterystyce B, żeby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V, P_N = 2,4 kW?

A. 6A

B. 10A

C. 16A

D. 20A

Prawidłowa odpowiedź to 16A, co wynika z obliczeń związanych z mocą grzejnika oraz standardów dotyczących doboru wyłączników instalacyjnych nadprądowych. Grzejnik o mocy 2,4 kW zasilany jest napięciem 230 V, co pozwala obliczyć natężenie prądu za pomocą wzoru: I = P / U. Podstawiając dane, otrzymujemy I = 2400 W / 230 V, co daje około 10,43 A. Zgodnie z zasadami doboru wyłączników, powinno się wybierać wartość prądu znamionowego, która jest co najmniej 1,25-krotnie większa od obliczonej wartości prądu roboczego, aby uwzględnić różne zmiany obciążenia oraz zjawiska, takie jak prądy rozruchowe, które mogą występować w przypadku grzejników. Dlatego wartość 10,43 A powinna być pomnożona przez 1,25, co daje około 13 A. Najbliższą standardową wartością, która spełnia ten wymóg, jest 16A. Użycie wyłącznika o charakterystyce B, która jest zalecana dla urządzeń o charakterze rezystancyjnym, jest zgodne z dobrymi praktykami w instalacjach elektrycznych, zapewniając właściwą ochronę przed przeciążeniem i zwarciem. Warto zauważyć, że stosowanie wyłączników o zbyt małym prądzie znamionowym może prowadzić do ich częstego wyłączania, co będzie nie tylko uciążliwe, ale i niebezpieczne w kontekście bezpieczeństwa użytkowania urządzeń elektrycznych.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Którą metodą wykonuje się pomiar energii elektrycznej pobranej przez odbiorcę indywidualnego?

A. Zerową.

B. Techniczną.

C. Różnicową.

D. Bezpośrednią.

Pomiar energii elektrycznej u odbiorcy indywidualnego ma bardzo konkretny cel: w sposób prosty, tani i wystarczająco dokładny określić, ile energii zostało pobrane z sieci. Z tego powodu stosuje się metodę bezpośrednią, czyli licznik włączony bezpośrednio w obwód zasilający lokal. Błędne skojarzenia wynikają często z mieszania pojęć używanych przy dużych instalacjach przemysłowych z tymi, które dotyczą zwykłego mieszkania czy domu. Pojęcie metody zerowej nie występuje w praktyce rozliczeniowego pomiaru energii. Słowo „zero” kojarzy się raczej z przewodem neutralnym lub z metodami pomiaru rezystancji, ale nie z pomiarem energii w układach licznikowych. Jeżeli ktoś wybiera taką odpowiedź, to zwykle wynika to z intuicyjnego skojarzenia nazwy, a nie z realnej praktyki pomiarowej. Metoda różnicowa też nie jest stosowana do rozliczania energii pobranej przez indywidualnego odbiorcę. Różnicowe pomiary kojarzą się raczej z wyłącznikami różnicowoprądowymi (porównywanie prądu wpływającego i wypływającego) albo z pomiarami laboratoryjnymi, gdzie odejmuje się dwa wskazania. Licznik energii w mieszkaniu nie działa w ten sposób, tylko mierzy moc chwilową i całkuje ją w czasie. Określenie metoda techniczna bywa używane w innych działach elektrotechniki, np. przy pomiarach mocy, rezystancji czy parametrów maszyn, ale nie funkcjonuje jako standardowa nazwa sposobu rozliczeniowego pomiaru energii u odbiorców. Typowy błąd myślowy polega na tym, że szuka się „mądrze brzmiącej” nazwy zamiast odwołać się do praktyki: co faktycznie montuje zakład energetyczny w skrzynce licznikowej. Z mojego doświadczenia najlepiej zapamiętać prostą zasadę: małe prądy – pomiar bezpośredni, duże prądy – układy pośrednie z przekładnikami, ale to już zupełnie inna kategoria odbiorców niż odbiorca indywidualny.

Pytanie 4

Jakimi drutami nawojowymi można nawinąć uszkodzony transformator, aby zachował swoje parametry elektryczne, jeśli nie ma się drutu o takim samym polu przekroju poprzecznego jak pierwotny?

A. O przekroju dwa razy mniejszym, połączonymi równolegle

B. O średnicy dwa razy mniejszej, połączonymi szeregowo

C. O przekroju dwa razy mniejszym, połączonymi szeregowo

D. O średnicy dwa razy mniejszej, połączonymi równolegle

Odpowiedź, która sugeruje użycie drutu o przekroju dwa razy mniejszym, połączonym równolegle, jest prawidłowa ze względu na zasadę zachowania impedancji w transformatorach. Gdy zmniejszamy pole przekroju poprzecznego drutu nawojowego, zwiększa się jego oporność, co negatywnie wpływa na zdolność przewodzenia prądu. Aby zrekompensować tę utratę, łączenie dwóch lub więcej drutów równolegle pozwala na zwiększenie efektywnej powierzchni przekroju poprzecznego, co przeciwdziała wzrostowi oporności. W praktyce takie podejście jest zgodne z normami stosowanymi w rewitalizacji transformatorów, gdzie zachowanie parametrów elektrycznych jest kluczowe dla ich dalszego funkcjonowania. Dodatkowo, przy odpowiednim doborze materiałów izolacyjnych oraz średnicy drutów, można uzyskać wydajność bliską oryginalnym wartościom. Przykładem może być przezwojenie transformatora w elektrowniach, gdzie zastosowanie drutów o mniejszych średnicach, połączonych równolegle, skutkuje poprawą funkcjonowania urządzenia, a także wpływa na obniżenie kosztów materiałów. Takie praktyki są szeroko przyjęte w branży, co potwierdzają liczne publikacje i normy techniczne.

Pytanie 5

Którą z przedstawionych puszek należy zamontować w celu zainstalowania pojedynczego gniazda w podtynkowej instalacji elektrycznej?

A. Puszkę 4.

B. Puszkę 3.

C. Puszkę 2.

D. Puszkę 1.

W tego typu zadaniu łatwo pomylić różne rodzaje puszek, bo wszystkie służą do instalacji elektrycznych, ale ich zastosowanie jest zupełnie inne. Puszka pokazana jako pierwsza to typowa puszka natynkowa, najczęściej rozgałęźna, o podwyższonym stopniu ochrony IP. Montuje się ją na powierzchni ściany, a nie w jej wnętrzu. Sprawdza się w garażach, piwnicach, na elewacjach czy w pomieszczeniach technicznych, gdzie instalacja jest prowadzona natynkowo w rurkach lub korytach. Do pojedynczego gniazda podtynkowego w zwykłym pokoju taka puszka jest po prostu nieodpowiednia – gniazdo nie będzie mogło być estetycznie zlicowane z tynkiem, a sama obudowa jest projektowana raczej jako rozdzielcza, a nie osprzętowa. Trzecia puszka również jest puszką rozgałęźną/natynkową, często o wysokim IP, stosowaną do łączenia przewodów w instalacjach narażonych na wilgoć lub uszkodzenia mechaniczne. Nie ma ona standardowego mocowania pod mechanizm gniazda podtynkowego, tylko przepusty kablowe i miejsce na złączki. To typowy element instalacji przemysłowej lub zewnętrznej, a nie osprzętu mieszkaniowego w tynku. Ostatnia, czwarta puszka to co prawda puszka podtynkowa, ale wielokrotna, przeznaczona do kilku modułów obok siebie – np. zestawu kilku gniazd, gniazdo + łącznik, panel sterujący itd. Użycie jej do pojedynczego gniazda jest niepraktyczne, nieekonomiczne i zwykle wygląda źle, bo maskownica jednego gniazda nie zakryje całego otworu. Typowym błędem jest kierowanie się wyłącznie kształtem lub wielkością obudowy, bez zastanowienia się, czy jest ona natynkowa czy podtynkowa, pojedyncza czy wielokrotna oraz czy ma odpowiednie elementy mocujące mechanizm gniazda. W poprawnie wykonanej instalacji podtynkowej dla pojedynczego gniazda stosuje się więc pojedynczą, okrągłą puszkę podtynkową, taką jak na zdjęciu nr 2, bo jest ona dokładnie zaprojektowana do tego zadania i spełnia wymagania norm oraz producentów osprzętu.

Pytanie 6

Który z silników o parametrach zamieszczonych w tabeli może pracować zgodnie z przedstawionym układem zasilania bez przerw przy znamionowym obciążeniu?

Parametry znamionowe
Silnik 1.	5,5 kW	400/690 V Δ/Y	IP55	S2	2 920 obr./min
Silnik 2.	1,5 kW	400/690 V Δ/Y	IP45	S1	1 430 obr./min
Silnik 3.	5,5 kW	230/400 V Δ/Y	IP55	S1	2 920 obr./min
Silnik 4.	1,5 kW	230/400 V Δ/Y	IP45	S2	1 430 obr./min

A. Silnik 2.

B. Silnik 4.

C. Silnik 1.

D. Silnik 3.

Silnik 2 jest prawidłowym rozwiązaniem dla przedstawionego układu zasilania, ponieważ jego napięcie znamionowe wynoszące 400/690 V w konfiguracji gwiazda/trójkąt idealnie pasuje do napięcia zasilania 3 x 400 V. W praktyce oznacza to, że silnik ten może być zasilany bez przerw przy znamionowym obciążeniu, co wpływa na jego efektywność oraz niezawodność. W kontekście standardów branżowych, silniki elektryczne powinny być dobierane zgodnie z wymaganiami zasilania oraz charakterystyką pracy w danym układzie. Przykładowo, w przemyśle silniki te często pracują w trudnych warunkach, dlatego ich dobór do konkretnego zadania jest kluczowy dla wydajności całego systemu. Użycie silnika 2 pozwala na optymalizację pracy urządzenia, co z kolei przekłada się na oszczędności energetyczne oraz dłuższą żywotność sprzętu. W związku z tym, zrozumienie właściwego doboru silników do układów zasilania jest niezbędne dla inżynierów i techników w celu zapewnienia efektywności operacyjnej.

Pytanie 7

Czas pomiędzy kolejnymi kontroli oraz próbami instalacji elektrycznych w budynkach użyteczności zbiorowej nie powinien przekraczać

A. 2 lata

B. 3 lata

C. 5 lat

D. 1 rok

Odpowiedź 5 lat jest poprawna, ponieważ zgodnie z przepisami prawa budowlanego oraz normami dotyczącymi instalacji elektrycznych, szczególnie w kontekście budynków zamieszkania zbiorowego, okres między kolejnymi sprawdzeniami nie powinien przekraczać 5 lat. Regularne kontrole są kluczowe dla zapewnienia bezpieczeństwa mieszkańców oraz prawidłowego funkcjonowania instalacji. Przykładowo, w Polskim prawie budowlanym oraz normach PN-IEC 60364-6, podkreśla się konieczność przeprowadzania okresowych przeglądów przez wykwalifikowanych specjalistów, co pozwala na wczesne wykrywanie ewentualnych usterek czy niezgodności z obowiązującymi standardami. W dłuższej perspektywie zaniedbania w tym zakresie mogą prowadzić do poważnych awarii, a także zagrożeń dla życia i zdrowia ludzi oraz mienia. Dobrym przykładem praktycznych zastosowań jest wprowadzenie systemu zarządzania, który przypomina o nadchodzących kontrolach, co zwiększa efektywność i bezpieczeństwo eksploatacji budynków.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowoprądowymi nie jest zobowiązana do zawierania

A. spisu terminów oraz zakresów testów i pomiarów kontrolnych

B. opisu doboru urządzeń zabezpieczających

C. charakterystyki technicznej instalacji

D. zasad bezpieczeństwa dotyczących wykonywania prac eksploatacyjnych

Twoja odpowiedź jest całkiem trafna. Wiesz, że instrukcje dotyczące eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadmiarowoprądowymi nie muszą zawierać szczegółowych informacji o doborze urządzeń. Z mojego doświadczenia, dobór tych urządzeń najczęściej robi się na etapie projektowania, według norm, jak chociażby PN-IEC 60364-1. W instrukcji powinno być raczej opisane, jak działają już wybrane urządzenia, ich typy i zasady użytkowania. Na przykład, lista terminów i zakresów prób oraz pomiarów kontrolnych jest kluczowa, żeby wszystko działało bezpiecznie i sprawnie. No i oczywiście, zasady bezpieczeństwa przy pracach eksploatacyjnych to podstawa, bo przecież chcemy zminimalizować ryzyko wypadków. Dobrze, żeby dokumentacja była jasna i zgodna z aktualnymi przepisami – to przecież wpływa na bezpieczeństwo i efektywność pracy. Instrukcja to powinna być pomoc, która zapewnia, że instalacja będzie działać prawidłowo, a nie miejsce na podstawowe zasady doboru zabezpieczeń.

Pytanie 10

W jakich okolicznościach aktywuje się samoczynne częstotliwościowe odciążenie (SCO) w sieci zasilanej przez generator synchroniczny?

A. Pojawienia się przepięcia.

B. Zwiększenia mocy pobieranej ponad moc wytwarzaną.

C. Nadkompensacji sieci.

D. Podwyższenia częstotliwości ponad wartość nominalną.

Zrozumienie mechanizmów działania systemów elektroenergetycznych wymaga głębszej analizy sytuacji związanych z różnymi odpowiedziami na postawione pytanie. Stwierdzenie, że samoczynne częstotliwościowe odciążenie zadziała w przypadku przekompensowania sieci, jest mylące, ponieważ przekompensowanie oznacza, że moc bierna jest wyższa niż zapotrzebowanie. W takiej sytuacji nie dochodzi do problemów z częstotliwością, a wręcz przeciwnie, sieć staje się bardziej stabilna. Zwiększenie częstotliwości ponad wartość znamionową również nie jest sytuacją, gdzie SCO ma zastosowanie. Wysoka częstotliwość sygnalizuje, że generator dostarcza więcej mocy niż jest potrzebne, co prowadzi do ryzyka uszkodzenia sprzętu, a nie do aktywacji mechanizmów odciążających. Wreszcie, wystąpienie przepięcia, świadczy o nadmiarze napięcia, co nie jest równoznaczne ze zwiększoną mocą pobraną, a zatem również nie uruchamia samoczynnych mechanizmów odciążających. W praktyce, błędne zrozumienie tych mechanizmów prowadzi do nieefektywnego zarządzania obciążeniem w sieci, co może skutkować poważnymi konsekwencjami dla stabilności systemu energetycznego. Właściwe zarządzanie obciążeniem oraz umiejętność prognozowania zmian w zapotrzebowaniu na moc są kluczowe dla zapewnienia ciągłości dostaw energii elektrycznej.

Pytanie 11

Jaki sprzęt gaśniczy powinien zostać użyty do gaszenia pożaru w rozdzielnicy elektrycznej, której nie można odłączyć od zasilania?

A. Gaśnicę proszkową

B. Gaśnicę płynową

C. Tłumicę

D. Hydronetkę

Gaśnica proszkowa jest najskuteczniejszym narzędziem do gaszenia pożarów, które mają miejsce w obszarze rozdzielnic elektrycznych, zwłaszcza gdy nie można ich wyłączyć spod napięcia. Działa na zasadzie przerwania reakcji chemicznej, a jej proszek gaśniczy skutecznie tłumi ogień, nie przewodząc prądu elektrycznego. W przypadku pożaru rozdzielnicy elektrycznej, klasyfikowanego jako pożar klasy C, gaśnice proszkowe są rekomendowane przez normy PN-EN 2 oraz PN-EN 3, które określają środki gaśnicze odpowiednie do różnych rodzajów pożarów. Użycie gaśnicy proszkowej nie tylko minimalizuje ryzyko porażenia prądem, ale także nie powoduje uszkodzeń sprzętu elektrycznego, co jest kluczowe w przypadkach, gdy urządzenia muszą pozostać w ruchu. Przykłady zastosowania obejmują sytuacje w zakładach przemysłowych, gdzie pożar rozdzielnicy może prowadzić do poważnych strat materialnych, a zastosowanie odpowiednich środków gaśniczych jest kluczowe dla szybkiej reakcji oraz minimalizacji strat.

Pytanie 12

W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę synchroniczną do sieci sztywnej w układzie przedstawionym na schemacie?

A. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 400 V

B. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 0 V

C. Żarówki zapalają się i gasną niejednocześnie, a woltomierz V2 wskazuje wartość bliską 0 V

D. Żarówki świecą jednocześnie, a woltomierz V1 wskazuje wartość bliską 400 V

Tu niestety jest błąd. Kiedy żarówki są zgaszone, a woltomierz V0 wskazuje 400 V, to coś jest nie tak z rozumieniem synchronizacji prądnicy. Wysoka wartość napiecia przy zgaszonych żarówkach sugeruje, że prądnica ma zupełnie inne napięcie niż sieć, co może skutkować poważnymi problemami, takimi jak uszkodzenia sprzętu. Jeśli żarówki świecą, a woltomierz V1 pokazuje 400 V, to znaczy, że różnice fazowe są istotne i może być ryzyko przepięć. Jeżeli żarówki gasną i zapalają się w różnym czasie, a woltomierz V2 pokazuje bliską zeru wartość, to mogą być problemy z równowagą obciążenia w sieci. Zrozumienie tych rzeczy jest kluczowe, żeby sieć działała stabilnie i żeby sprzęt nie ulegał uszkodzeniu. Często takie błędy wynikają z niezrozumienia napięć i faz w układach elektroenergetycznych, co może prowadzić do niebezpiecznych sytuacji.

Pytanie 13

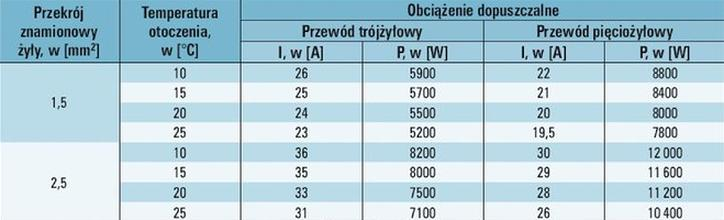

Na podstawie tabeli określ, jak wpłynie na parametry obwodu elektrycznego zastosowanie przewodów o większym przekroju (przy tej samej temperaturze zewnętrznej).

A. Prąd dopuszczalny długotrwale obwodu nie zmieni się.

B. Prąd dopuszczalny długotrwale obwodu zmniejszy się.

C. Nie zmieni to dopuszczalnej mocy zainstalowanych odbiorników.

D. Zwiększy się dopuszczalna moc zainstalowanych odbiorników.

Zastosowanie przewodów o większym przekroju ma istotny wpływ na parametry obwodu elektrycznego. W miarę wzrostu przekroju przewodu, jego zdolność do przewodzenia prądu wzrasta, co jest potwierdzone przez normy dotyczące instalacji elektrycznych, takie jak PN-IEC 60364. Przy zachowaniu tej samej temperatury zewnętrznej, zwiększenie przekroju przewodu z 1,5 mm² do 2,5 mm² pozwala na wyższe obciążenie prądowe, co w rezultacie zwiększa dopuszczalną moc zainstalowanych odbiorników. Praktycznym przykładem może być instalacja w budynku mieszkalnym, gdzie zastosowanie przewodów o większym przekroju umożliwia bezpieczne podłączenie urządzeń o wyższej mocy, takich jak kuchenki elektryczne czy ogrzewanie elektryczne. Warto również zauważyć, że większy przekrój przewodów zmniejsza straty energii na skutek oporu, co przekłada się na większą efektywność energetyczną i mniejsze rachunki za prąd. Dlatego w praktyce, projektując instalacje, inżynierowie przestrzegają zasady, że lepiej jest używać przewodów o większych przekrojach, aby zapewnić odpowiednie bezpieczeństwo i wydajność systemu.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Który z podanych sposobów ochrony przed porażeniem elektrycznym pełni rolę zabezpieczenia dodatkowego w przypadku uszkodzenia instalacji elektrycznych niskonapięciowych?

A. Ochronne miejscowe połączenia wyrównawcze

B. Podwójna lub wzmocniona izolacja elektryczna

C. Umieszczenie części czynnych poza zasięgiem ręki

D. Separacja elektryczna odbiornika

Ochronne miejscowe połączenia wyrównawcze stanowią kluczowy element systemów ochrony przeciwporażeniowej, zwłaszcza w instalacjach elektrycznych niskich napięć. Działają one w celu minimalizacji różnic potencjałów między różnymi metalowymi elementami instalacji, co zmniejsza ryzyko porażenia prądem elektrycznym. W sytuacji awaryjnej, gdy dojdzie do uszkodzenia izolacji lub innej awarii, połączenia wyrównawcze zapewniają alternatywną drogę dla prądu, co przyczynia się do szybszego działania zabezpieczeń. Przykładowo, w obiektach użyteczności publicznej, takich jak szkoły czy szpitale, implementacja miejscowych połączeń wyrównawczych jest zgodna z normami PN-EN 61140, które podkreślają znaczenie zachowania niskiego poziomu ryzyka w zakresie bezpieczeństwa elektrycznego. Dobrą praktyką jest również regularne sprawdzanie stanu technicznego tych połączeń, aby zapewnić ich pełną funkcjonalność w razie potrzeby.

Pytanie 16

Które z przedstawionych na rysunkach urządzeń elektrycznych należy zastosować w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

A. D.

B. B.

C. C.

D. A.

Odpowiedź B. jest prawidłowa, ponieważ wyłącznik różnicowoprądowy (RCD) jest kluczowym elementem ochrony przeciwporażeniowej w instalacjach elektrycznych, w tym obwodach silników trójfazowych w systemie TN-S. Wyłączniki te działają na zasadzie detekcji różnicy prądów wpływających i wypływających z urządzenia, co pozwala na natychmiastowe odłączenie zasilania w przypadku wykrycia prądu upływu, który może prowadzić do porażenia prądem elektrycznym. Przykłady zastosowania RCD obejmują nie tylko obwody zasilające silników, ale również układy oświetlenia i gniazda w warunkach, gdzie użytkownicy mogą być narażeni na kontakt z częściami pod napięciem. Dobre praktyki zalecają instalację wyłączników różnicowoprądowych w obwodach, gdzie występuje ryzyko porażenia, szczególnie w miejscach takich jak łazienki i kuchnie. Ponadto, normy IEC 60364 oraz PN-EN 61008-1 definiują wymagania dotyczące stosowania RCD, co potwierdza ich istotną rolę w zapewnieniu bezpieczeństwa elektrycznego.

Pytanie 17

Przygotowując miejsce do przeprowadzania badań odbiorczych trójfazowego silnika indukcyjnego o parametrach: UN = 230/400 V, PN = 4 kW, należy, oprócz wizualnej inspekcji i analizy stanu izolacji uzwojeń, uwzględnić między innymi realizację pomiarów

A. rezystancji uzwojeń

B. drgań

C. izolacji łożysk

D. charakterystyki stanu jałowego

Pomiar rezystancji uzwojeń silnika indukcyjnego jest kluczowym etapem w diagnostyce stanu technicznego tego urządzenia. Wartość rezystancji uzwojeń pozwala ocenić ich stan, a także zidentyfikować ewentualne uszkodzenia. W praktyce, pomiar ten powinien być przeprowadzany zgodnie z normami, takimi jak PN-EN 60034-1, które określają metody badania właściwości elektrycznych maszyn elektrycznych. Rezystancja uzwojeń wpływa na straty mocy, a ich zbyt wysoka wartość może wskazywać na problemy z przewodami lub złączeniami. Regularne monitorowanie rezystancji uzwojeń umożliwia wczesne wykrywanie problemów, co jest kluczowe dla utrzymania efektywności energetycznej i niezawodności pracy maszyny. W praktyce, wartości rezystancji uzwojeń porównuje się z danymi producenta oraz z wynikami pomiarów z przeszłości, co pozwala na identyfikację trendów i potencjalnych zagrożeń dla pracy silnika.

Pytanie 18

Na rysunkach przedstawiono ogranicznik mocy oraz jego charakterystykę czasowo-prądową. Przy jakim prądzie obwód chroniony tym ogranicznikiem zostanie na pewno wyłączony w czasie nie dłuższym niż 30 sekund?

A. I ≤ 60 A

B. I ≥ 120 A

C. 80 A ≤ I ≤ 120 A

D. 60 A ≤ I ≤ 80 A

Analizując inne odpowiedzi, można zauważyć, że każda z nich ignoruje kluczowy aspekt charakterystyki czasowo-prądowej ogranicznika mocy. Odpowiedzi takie jak '80 A ≤ I ≤ 120 A' czy 'I ≤ 60 A' zakładają, że prąd o wartościach w tych zakresach również spowoduje wyłączenie obwodu w czasie nieprzekraczającym 30 sekund. Tymczasem, na podstawie charakterystyki czasowo-prądowej, wiemy, że dla prądów poniżej 120 A czas wyłączenia wynosi dłużej niż 30 sekund. Zbyt niskie wartości prądu nie są w stanie wywołać odpowiedniej reakcji w obrębie określonego czasu, co może prowadzić do poważnych konsekwencji, takich jak trwałe uszkodzenia instalacji. W odpowiedzi '60 A ≤ I ≤ 80 A' znajduje się założenie, że urządzenie zabezpieczające będzie w stanie zareagować w zadanym czasie, co jest niezgodne ze standardami bezpieczeństwa. Ponadto, podając prąd na poziomie 60 A, nie uwzględniamy faktu, że jest on znacznie poniżej wartości, przy której ogranicznik mocy skutecznie zareaguje. Powszechnym błędem w myśleniu jest zakładanie, że każde urządzenie zabezpieczające działa liniowo, co nie zawsze jest prawdą. Wiedza o prądzie, przy którym następuje wyłączenie obwodu, jest zatem kluczowa dla inżynierów i projektantów instalacji, aby uniknąć potencjalnych zagrożeń oraz zapewnić długotrwałą i bezpieczną eksploatację. W obliczeniach i analizach należy zawsze opierać się na rzeczywistych danych i charakterystykach urządzeń, a nie na założeniach czy intuicji.

Pytanie 19

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Który element osprzętu kablowego przedstawiono na ilustracji?

A. Mufę przelotową.

B. Mufę rozgałęźną.

C. Złączkę.

D. Głowicę.

Wydaje mi się, że wybranie mufy rozgałęźnej, mufy przelotowej albo złączki jako odpowiedzi na to pytanie to jednak jakieś nieporozumienie. Mufa rozgałęźna jest do łączenia różnych kabli, więc jest przydatna, gdy trzeba rozdzielać energię do różnych obwodów. Mufa przelotowa za to służy do łączenia dwóch kawałków kabla, co jest zupełnie inną funkcją niż głowica, która dotyczy końcówki kabla. A złączki, no cóż, to elementy do łączenia przewodów w instalacjach elektrycznych, ale nie służą do kończenia kabli energetycznych. Wiele osób myli te funkcje i nie dostrzega, że każdy z tych elementów ma swoje specyficzne zastosowanie. Dobrze jest rozumieć te różnice, bo w projektowaniu i montażu systemów elektroenergetycznych niezawodność i bezpieczeństwo to naprawdę kluczowe sprawy. Jeśli bagatelizuje się te różnice, to ryzyko awarii w sieciach może wzrosnąć.

Pytanie 21

Który z mierników przeznaczony jest do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej?

A. Miernik 1.

B. Miernik 4.

C. Miernik 3.

D. Miernik 2.

Wybór czegoś innego niż woltomierz do pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej to po prostu zła decyzja. Amperomierze, jak Miernik 1 i Miernik 2, są stworzone do mierzenia natężenia prądu, więc do napięcia się nie nadają. Jak użyjesz amperomierza do pomiaru napięcia, to możesz dostać błędne odczyty, a w najgorszym przypadku nawet zepsuć urządzenie, bo amperomierze muszą być podłączone w szereg, co przy pomiarze napięcia nie ma sensu. Poza tym, woltomierz, taki jak Miernik 4, działa na zasadzie pomiaru różnicy potencjałów, co jest mega istotne dla działania maszyny synchronicznej. Jak ktoś nie rozumie różnicy między tymi urządzeniami i ich zastosowaniami, to może popełnić duże błędy w diagnostyce systemów elektrycznych. W przemyśle, gdzie kontrolowanie parametrów elektrycznych jest na wagę złota, źle dobrany sprzęt może prowadzić do dużych problemów i awarii. Dlatego tak ważne jest, żeby wiedzieć, jakie narzędzia wybrać do różnych pomiarów, bo to jest kluczowe w branży elektrycznej.

Pytanie 22

Który z wymienionych rozwiązań powinien być zastosowany w warsztacie remontowym, aby zapewnić podstawową ochronę przed porażeniem prądem elektrycznym?

A. Separacja elektryczna

B. Miejscowe połączenia wyrównawcze

C. Wyłączniki różnicowoprądowe

D. Obudowy i osłony

Obudowy i osłony to kluczowe elementy zabezpieczeń elektrycznych, które mają na celu ochronę użytkowników przed niebezpieczeństwem porażenia prądem elektrycznym. Ich głównym zadaniem jest zapobieganie bezpośredniemu kontaktowi z elementami pod napięciem, co minimalizuje ryzyko wypadków. Standardy takie jak PN-EN 61140 określają wymagania dotyczące ochrony przed porażeniem prądem, a zastosowanie odpowiednich obudów, które są wykonane z materiałów odpornych na działanie prądu, jest jedną z podstawowych zasad. Przykładowo, w warsztatach remontowych, gdzie często używane są narzędzia elektryczne, zastosowanie obudów ochronnych na gniazdka i urządzenia jest konieczne. Dzięki temu, nawet w przypadku uszkodzenia izolacji, ryzyko porażenia prądem zostaje znacząco ograniczone. Dodatkowo, stosowanie osłon na kable i urządzenia może przyczynić się do zmniejszenia uszkodzeń mechanicznych, co jest istotne w kontekście długoterminowej niezawodności oraz bezpieczeństwa pracy.

Pytanie 23

W którym z poniższych miejsc, podczas pracy z urządzeniami elektrycznymi, nie jest dopuszczalne stosowanie izolacji stanowiska jako środków ochrony przed dotykiem pośrednim?

A. Laboratorium

B. Placu budowy

C. Warsztacie sprzętu RTV

D. Pracowni edukacyjnej

Odpowiedź 'plac budowy' to strzał w dziesiątkę! Na budowie mamy do czynienia z różnymi trudnymi warunkami, które utrudniają stosowanie izolacji jako formy ochrony przed dotykiem pośrednim. Często jest tam wilgoć, pyły i materiały budowlane wokół, co zwiększa ryzyko porażenia prądem. Z normami BHP się nie żartuje, bo w takich warunkach izolacja może być niewystarczająca. Wyobraź sobie, że coś się popsuje i pracownicy mogą mieć kontakt z przewodami pod napięciem! Dlatego na budowach zaleca się dodatkowe środki ochrony, jak odpowiednia odzież robocza, systemy ochrony różnicowoprądowej i różne osłony. Regularne szkolenia i audyty sprzętu to też kluczowe elementy utrzymania bezpieczeństwa elektrycznego w takim miejscu.

Pytanie 24

Obwody zasilające gniazda wtyczkowe o maksymalnym prądzie 32 A powinny być chronione przez wyłącznik RCD o prądzie różnicowym nominalnym

A. 100 mA

B. 30 mA

C. 500 mA

D. 1 000 mA

Wybór wyłącznika RCD o wyższych wartościach prądu różnicowego, jak 100 mA czy 500 mA, jest niewłaściwy dla obwodów zasilających gniazda wtyczkowe. Wyłączniki o takich wartościach są projektowane głównie do ochrony przed pożarami, a nie bezpośrednio przed porażeniem elektrycznym. Zastosowanie RCD 100 mA może być użyteczne w obwodach, które zasilają urządzenia o dużym poborze mocy, gdzie ryzyko porażenia jest mniejsze, jednak nie zapewnia odpowiedniej ochrony użytkowników w miejscach o podwyższonej wilgotności. Z kolei wyłączniki 500 mA są stosowane w obwodach przemysłowych, gdzie ochrona przed pożarem jest kluczowa, ale w kontekście domowych gniazd wtyczkowych, ich użycie jest nieodpowiednie. RCD 30 mA jest odpowiedzialny za reagowanie na drobne różnice w prądzie, co jest kluczowe dla ochrony ludzi, podczas gdy wyższe wartości mogą nie wykryć niebezpiecznych sytuacji, zanim dojdzie do poważnych konsekwencji. Dlatego stosowanie wyłącznika RCD o znamionowym prądzie różnicowym 30 mA jest zgodne z zaleceniami norm oraz praktykami, które mają na celu ochronę użytkowników przed porażeniem elektrycznym w codziennym życiu.

Pytanie 25

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm i szerokości tarczy łożyskowej B = 12 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6200

B. 6301

C. 6700

D. 6001

Wybór odpowiednich łożysk jest kluczowy dla prawidłowego działania układów mechanicznych. Odpowiedzi 6200, 6700 oraz 6001 nie spełniają wymagań dotyczących średnicy wału oraz szerokości tarczy łożyskowej. Łożysko 6200 ma średnicę wewnętrzną większą niż 12 mm, co sprawia, że nie pasuje do podanego wału silnika. Tego rodzaju błąd w doborze łożyska może prowadzić do luźnego osadzenia, co z kolei skutkuje nierównomiernym zużyciem łożyska oraz potencjalnymi uszkodzeniami silnika. Podobnie, łożysko 6700, mimo że jest jeszcze szersze, nie spełnia kryteriów dotyczących średnicy wewnętrznej. Odpowiedź 6001 również zawodzi w tym aspekcie, ponieważ jego średnica wewnętrzna nie jest zgodna z wymaganiami. W praktyce, wybierając łożysko, należy zwrócić uwagę na jego wymiary, do których należy średnica wewnętrzna, zewnętrzna oraz szerokość, aby zapewnić ich prawidłowe dopasowanie i funkcjonalność. Często popełnianym błędem jest ignorowanie tych kluczowych parametrów, co prowadzi do problemów eksploatacyjnych i awarii. Kluczowe jest, aby osoby odpowiedzialne za dobór łożysk były dobrze zorientowane w normach branżowych oraz miały doświadczenie w analizie technicznych aspektów, co jest niezbędne dla zapewnienia długowieczności i wydajności systemów mechanicznych.

Pytanie 26

Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na rysunku?

A. Wyłącznik różnicowoprądowy.

B. Połączenie wyrównawcze.

C. Separację odbiornika.

D. Samoczynne wyłączenie zasilania.

Po pierwsze, połączenie wyrównawcze to metoda, która ma na celu zminimalizowanie różnicy potencjałów między różnymi urządzeniami oraz elementami instalacji elektrycznej. Choć jest to istotna technika zabezpieczeń, nie chroni ona przed bezpośrednim skutkiem uszkodzenia, jakim jest porażenie prądem elektrycznym. Zastosowanie połączeń wyrównawczych nie zapewnia automatycznego odłączenia zasilania, co jest kluczowe w sytuacji uszkodzenia. Drugą opcją jest wyłącznik różnicowoprądowy, który, choć również pełni ważną rolę w ochronie przed porażeniem, ma inne zastosowanie. Działa on głównie w przypadku wystąpienia różnicy prądów między przewodami roboczymi a przewodem ochronnym, co wskazuje na upływ prądu do ziemi. Jednakże, w kontekście zadanego pytania, nie jest to mechanizm, który automatycznie wyłącza zasilanie w obwodzie po wykryciu zwarcia. Separacja odbiornika to kolejna koncepcja, ale nie odnosi się ona do ochrony przed porażeniem w sposób aktywny, ponieważ może polegać jedynie na fizycznym oddzieleniu elementów instalacji elektrycznej. W praktyce, w przypadku uszkodzenia, istotne jest natychmiastowe odłączenie zasilania, by zminimalizować ryzyko. Dlatego kluczowe jest posługiwanie się odpowiednimi środkami ochrony, takimi jak samoczynne wyłączenie zasilania, które zapewnia natychmiastową reakcję w sytuacjach awaryjnych.

Pytanie 27

Jaką wartość ma maksymalna dopuszczalna rezystancja uziomu R_A przewodu ochronnego łączącego uziom z dostępnością przewodzącą dla znamionowego prądu różnicowego I_N = 30 mA oraz napięcia dotykowego 50 V AC wyłącznika różnicowoprądowego?

A. Około 1 660 Ω

B. 4 000 Ω

C. 2 000 Ω

D. Około 830 Ω

Wybór niewłaściwej rezystancji uziomu może prowadzić do poważnych konsekwencji, takich jak zwiększone ryzyko porażenia prądem. Odpowiedzi sugerujące rezystancję 830 Ω, 2 000 Ω czy 4 000 Ω są nieprawidłowe, ponieważ nie spełniają norm bezpieczeństwa dotyczących ochrony przeciwporażeniowej. Na przykład, wartość 830 Ω jest zbyt niska w kontekście wymaganej ochrony, co może prowadzić do zbyt wysokiego prądu dotykowego, a tym samym zwiększenia ryzyka porażenia. Z kolei wartości 2 000 Ω i 4 000 Ω są zdecydowanie za wysokie, co powoduje, że prąd różnicowy nie ma wystarczającej drogi do ziemi, co skutkuje niewłaściwym działaniem zabezpieczeń, takich jak wyłączniki różnicowoprądowe. Takie podejście może prowadzić do sytuacji, w której urządzenia ochronne nie zadziałają w odpowiednim momencie, co stwarza zagrożenie dla życia i zdrowia użytkowników. W związku z tym, ważne jest, aby projektanci instalacji elektrycznych i technicy kierowali się normami, które umożliwiają prawidłowe dobranie wartości rezystancji uziomu, aby zapewnić bezpieczeństwo w codziennym użytkowaniu instalacji elektrycznych. Ustalając właściwą rezystancję, można nie tylko chronić ludzi, ale również zminimalizować ryzyko uszkodzeń sprzętu elektrycznego.

Pytanie 28

W trakcie naprawy części instalacji elektrycznej zasilającej silnik indukcyjny, uszkodzone przewody aluminiowe zamieniono na przewody H07V-R o przekroju żyły 50 mm². Jaki powinien być minimalny przekrój przewodu PE, aby warunek samoczynnego wyłączenia zasilania został spełniony?

A. 25 mm2

B. 35 mm2

C. 20 mm2

D. 50 mm2

Odpowiedź 25 mm2 jest poprawna, ponieważ zgodnie z normami PN-IEC 60364-5-54, minimalny przekrój przewodu ochronnego (PE) powinien być co najmniej równy 1,5 mm2 dla instalacji o maksymalnym prądzie znamionowym do 32 A. W przypadku instalacji z przewodami zasilającymi o znacznych przekrojach, takich jak 50 mm2 w przypadku przewodów H07V-R, wymagana jest zasada, że przekrój przewodu PE powinien wynosić co najmniej 50% przekroju przewodu fazowego w przypadku aluminium lub 25% w przypadku miedzi. Tutaj mamy do czynienia z przewodami aluminiowymi, więc obliczając 50% z 50 mm2, otrzymujemy 25 mm2. Taki przekrój zapewnia odpowiednią zdolność przewodu PE do przewodzenia prądu w przypadku awarii, co jest kluczowe dla ochrony ludzi oraz urządzeń. Przykładem zastosowania tej zasady może być instalacja elektryczna w przemyśle, gdzie wymagania bezpieczeństwa są szczególnie restrykcyjne.

Pytanie 29

Na stanowisku pracy zamontowano 2 silniki jednofazowe, każdy o parametrach:
$ P_N = 0{,}75 \, \text{kW} $, $ U_N = 230 \, \text{V} $ i $ I_N = 5 \, \text{A} $
Do zasilania zastosowano przewód o przekroju $ 2{,}5 \, \text{mm}^2 $. Aby spadek napięcia $ \Delta U_{\%} $ nie był większy niż 3%, przewód zasilający nie powinien być dłuższy niż

Wzór do obliczeń:$$ l = \frac{U_n^2 \cdot \Delta U_{\%} \cdot \gamma_{Cu} \cdot S}{200 \cdot P} $$gdzie:
$ \gamma_{Cu} = 57 \, \text{m}/\Omega \cdot \text{mm}^2 $

A. 49 m

B. 136 m

C. 35 m

D. 17 m

Aby obliczyć maksymalną długość przewodu zasilającego, należy uwzględnić parametry silników oraz dopuszczalny spadek napięcia. W przypadku włączenia dwóch silników jednofazowych o mocy 0,75 kW każdy, całkowita moc wynosi 1,5 kW. Przy napięciu 230 V i prądzie 5 A dla jednego silnika, całkowity prąd wyniesie 10 A. Zastosowanie przewodu o przekroju 2,5 mm² pozwala na bezpieczne przewodzenie tego prądu, jednak spadek napięcia należy obliczyć. Wzór do obliczenia maksymalnej długości przewodu, by spadek napięcia nie przekroczył 3%, uwzględnia rezystancję przewodu, która zależy od jego długości oraz przekroju. Po wykonaniu obliczeń uzyskujemy długość wynoszącą około 49 metrów. Praktyczne znaczenie wyniku polega na tym, że stosując odpowiednią długość przewodu, zapewniamy stabilność i bezpieczeństwo zasilania urządzeń, co jest zgodne z normami branżowymi, takimi jak PN-IEC 60364 dotyczące instalacji elektrycznych. Właściwy dobór długości przewodu jest kluczowy dla uniknięcia spadków napięcia, które mogą negatywnie wpływać na pracę silników i prowadzić do ich uszkodzenia.

Pytanie 30

Który z wymienionych pomiarów instalacji należy wykonać w celu sprawdzenia ochrony przeciwporażeniowej podstawowej?

A. Pomiar czasu zadziałania wyłącznika RCD.

B. Pomiar rezystancji uziemienia.

C. Pomiar rezystancji izolacji.

D. Pomiar prądu zadziałania wyłącznika RCD.

W ochronie przeciwporażeniowej łatwo się pogubić, bo mamy kilka rodzajów środków ochrony i różne pomiary, które je weryfikują. Ochrona podstawowa dotyczy zabezpieczenia przed dotykiem bezpośrednim, czyli przed przypadkowym dotknięciem części czynnych pod napięciem w normalnych warunkach pracy. Tutaj kluczową rolę odgrywa jakość i ciągłość izolacji, obudowy, przegrody, osłony. Właśnie dlatego sprawdza się ją poprzez pomiar rezystancji izolacji, a nie poprzez badania uziemienia czy wyłączników RCD. Częsty błąd myślowy polega na wrzucaniu wszystkich „pomiarów ochronnych” do jednego worka. Pomiar rezystancji uziemienia ma ogromne znaczenie, ale dla ochrony przy uszkodzeniu, czyli ochrony dodatkowej. Dotyczy on głównie skuteczności uziemienia, rezystancji uziomów, bednarek, prętów, które mają zapewnić szybkie zadziałanie zabezpieczeń przy zwarciu doziemnym. To jest ważne, gdy np. obudowa urządzenia znajdzie się pod napięciem w wyniku uszkodzenia izolacji. Jednak sam pomiar uziemienia nie powie nam, czy izolacja przewodów i elementów instalacji jest wystarczająco dobra, żeby w ogóle nie dopuścić do pojawienia się niebezpiecznych napięć na dostępnych częściach. Podobnie z wyłącznikami RCD – pomiar czasu zadziałania i prądu zadziałania RCD służy do sprawdzenia skuteczności ochrony dodatkowej, głównie przy dotyku pośrednim oraz przy pewnych rodzajach uszkodzeń izolacji. RCD ma zadziałać szybko, gdy pojawi się prąd różnicowy, czyli upływ do ziemi, do obudowy, do przewodu ochronnego. Ale to jest już „druga linia obrony”. Ochrona podstawowa opiera się na tym, żeby do takiej sytuacji w ogóle nie dochodziło, właśnie dzięki odpowiedniej izolacji. Moim zdaniem sporo osób utożsamia RCD z „uniwersalnym zabezpieczeniem przeciwporażeniowym”, co nie jest do końca prawdą. Bez dobrej izolacji, prawidłowo dobranych przewodów, poprawnie wykonanej instalacji, nawet najlepsze RCD nie załatwi sprawy. Dlatego w dokumentacji pomiarowej zawsze rozróżnia się pomiary rezystancji izolacji od pomiarów RCD i pomiarów uziemienia – one badają różne elementy systemu ochrony i odpowiadają za inne etapy bezpieczeństwa.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Silnik obcowzbudny prądu stałego, którego schemat układu połączeń zamieszczono na rysunku, pracuje w warunkach znamionowego zasilania i obciążenia. Po zwiększeniu rezystancji regulatora w obwodzie twornika nastąpi

A. zmniejszenie prędkości obrotowej i zmniejszenie prądu wzbudzenia.

B. zwiększenie prędkości obrotowej i zwiększenie prądu pobieranego z sieci.

C. zmniejszenie prędkości obrotowej i zmniejszenie sprawności silnika.

D. zwiększenie prędkości obrotowej i zwiększenie strat w obwodzie twornika.

W kontekście silników obcowzbudnych prądu stałego, każdy błąd w rozumieniu wpływu rezystancji w obwodzie twornika może prowadzić do mylnych wniosków. Zwiększenie rezystancji w obwodzie twornika nie prowadzi do zwiększenia prędkości obrotowej silnika ani do zwiększenia strat w obwodzie twornika, jak sugeruje jedna z odpowiedzi. W rzeczywistości, zwiększenie rezystancji skutkuje spadkiem prędkości obrotowej, co jest konsekwencją obniżenia napięcia na tworniku. Ponadto, zmniejszenie prędkości obrotowej nie wiąże się z redukcją prądu wzbudzenia, ponieważ prąd wzbudzenia zależy od układu wzbudzenia, a nie bezpośrednio od rezystancji w obwodzie twornika. Pomieszanie tych pojęć często wynika z braku zrozumienia podstawowych zasad działania silników prądu stałego. W przypadku zwiększenia rezystancji, użytkownicy mogą błędnie zakładać, że więcej energii będzie dostarczane do silnika, co jest niezgodne z rzeczywistością. Dobrze jest rozumieć, że sprawność silnika ogranicza się poprzez wzrost strat energii, co jest kluczowe dla jego optymalizacji w zastosowaniach przemysłowych. Dążenie do efektywności energetycznej wymaga zrozumienia dynamiki obwodów elektrycznych, co jest niezbędne w nowoczesnym inżynierii elektronicznej.

Pytanie 33

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami	Wartość Ω
U1 – V1	15
V1 – W1	∞
W1 – U1	∞

A. przerwie w uzwojeniu V1 – V2

B. przerwie w uzwojeniu W1 – W2

C. zwarciu międzyzwojowym w uzwojeniu V1 – V2

D. zwarciu międzyzwojowym w uzwojeniu U1 – U2

Podczas analizy wyników pomiarów rezystancji uzwojeń silnika trójfazowego, pewne nieporozumienia mogą prowadzić do błędnych wniosków, jak na przykład zamiast przerwy w uzwojeniu W1 – W2, sugerowanie zwarcia międzyzwojowego czy przerwy w innych uzwojeniach. Zrozumienie, że rezystancja między zaciskami U1 - V1 wynosi 15 Ω, co jest typową wartością dla sprawnych uzwojeń, jest kluczowe, ponieważ potwierdza prawidłowość połączenia. Wybór opcji związanej z zwarciem międzyzwojowym w uzwojeniu V1 – V2 jest również błędny, ponieważ nie występują żadne wskazania, które mogłyby sugerować takie uszkodzenie. Zjawisko zwarcia międzyzwojowego charakteryzuje się innymi parametrami elektrycznymi, takimi jak zwiększony pobór prądu czy nagrzewanie się uzwojeń, co nie znajduje odzwierciedlenia w przedstawionych wynikach. Kluczowe jest również zrozumienie różnicy pomiędzy przerwą a zwarciem, gdzie przerwa oznacza brak ciągłości obwodu, co potwierdzają pomiary rezystancji wskazujące na nieskończoność. Typowe błędy myślowe obejmują niewłaściwą interpretację wyników pomiarów oraz nieznajomość podstawowych zasad diagnostyki silników elektrycznych, co może prowadzić do nieefektywnej konserwacji i napraw. Właściwa diagnoza oparta na dokładnej analizie pomiarów jest kluczowa dla efektywności i niezawodności działania maszyn.

Pytanie 34

Podczas inspekcji silnika indukcyjnego klatkowego o mocy 11 kW, który działa bez obciążenia, można usłyszeć głośne stuki dochodzące z wnętrza urządzenia. Jaką przyczynę tej usterki można uznać za najbardziej prawdopodobną?

A. Zanik napięcia w jednej z faz

B. Zużyte łożyska kulkowe na wale silnika

C. Zbyt wysoka temperatura urządzenia

D. Niestabilne przymocowanie silnika do podłoża

Zużyte łożyska kulkowe w silniku to często powód, dla którego zaczyna on głośno stukać. Kiedy silnik pracuje bez obciążenia, wirnik kręci się szybko, co zwiększa napięcie na łożyskach. Z czasem te łożyska się zużywają, co prowadzi do luzów, a to z kolei skutkuje nieprzyjemnymi wibracjami i hałasami. Warto pamiętać, że jeśli łożyska są uszkodzone, ich wymiana to coś, co trzeba zrobić jak najszybciej, żeby nie narobić jeszcze większych szkód, jak na przykład uszkodzenie wirnika czy wału silnika. Regularne sprawdzanie stanu łożysk, a także dbanie o odpowiednie smarowanie, to kluczowe sprawy, o których nie można zapominać. Gdy usłyszysz głośne stukanie, zrób dokładną inspekcję łożysk. To zgodne z zasadami dobrego utrzymania urządzeń. Można też pomyśleć o czujnikach wibracji, które mogą pomóc w wychwyceniu problemów zanim będzie za późno.

Pytanie 35

Wartość rezystancji cewki stycznika w układzie sterującym silnikiem wynosi 0 Ω. Co można na podstawie tego pomiaru wnioskować?

A. cewka stycznika działa prawidłowo

B. przewód neutralny jest odłączony

C. cewka stycznika jest uszkodzona

D. przewód fazowy jest odłączony

Rozważając inne odpowiedzi, można zauważyć, że stwierdzenie o odłączeniu przewodu fazowego jest mylne, ponieważ w przypadku odłączonego przewodu nie można by było zmierzyć rezystancji cewki. Przy braku połączenia zasilania nie byłoby żadnych wartości pomiarowych. Z drugiej strony, twierdzenie o sprawności cewki stycznika również jest fałszywe, ponieważ pomiar rezystancji 0 Ω wskazuje na zwarcie, co jest jednoznacznie oznaką uszkodzenia, a nie sprawności. Z kolei koncepcja odłączenia przewodu neutralnego również nie może być uznana za prawidłową, ponieważ niezależnie od stanu przewodu neutralnego, cewka stycznika, będąc elementem elektromagnetycznym, wymaga zarówno przewodu fazowego, jak i neutralnego do prawidłowego działania. W związku z tym, wszelkie błędne wnioski prowadzą do nieporozumień dotyczących diagnozowania problemów z cewkami styczników. Kluczowe jest zrozumienie, że pomiar rezystancji jest podstawowym narzędziem w diagnostyce, a jego interpretacja wymaga wiedzy o działaniu układów elektrycznych. Umiejętność skutecznej diagnostyki pozwala uniknąć kosztownych przestojów i niebezpieczeństw związanych z niewłaściwym działaniem instalacji.

Pytanie 36

Jakie minimalne okresy między kolejnymi sprawdzeniami instalacji elektrycznych są zalecane dla pomieszczeń zagrożonych pożarem?

A. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

B. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

C. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

D. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

Prawidłowo wskazany okres 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji dobrze odzwierciedla praktykę eksploatacji instalacji w pomieszczeniach zagrożonych pożarem. W takich miejscach (np. stolarnie, lakiernie, magazyny materiałów łatwopalnych) instalacja elektryczna pracuje w trudniejszych warunkach: większe zapylenie, wilgoć, wyższa temperatura, obecność oparów palnych. To wszystko przyspiesza starzenie się izolacji przewodów i osprzętu. Dlatego pomiar rezystancji izolacji robi się częściej – co najmniej raz w roku – żeby wychwycić w porę spadek jakości izolacji, mikrouszkodzenia, zawilgocenia, nadpalenia. Z mojego doświadczenia w zakładach produkcyjnych roczny przegląd izolacji to absolutne minimum, a czasem robi się go nawet częściej, np. po większych awariach lub modernizacjach. Ochrona przeciwporażeniowa (sprawdzenie impedancji pętli zwarcia, ciągłości przewodów ochronnych, działania zabezpieczeń) jest oczywiście też kluczowa, ale jej parametry nie zmieniają się aż tak szybko w czasie, jeśli instalacja jest poprawnie wykonana i nie jest mechanicznie niszczona. Dlatego okres 5 lat jest tu uznawany za wystarczający, pod warunkiem normalnej eksploatacji i braku sygnałów o uszkodzeniach. Ważne jest też to, że mówimy o minimalnych okresach – dobre praktyki i niektóre wewnętrzne instrukcje zakładowe potrafią te terminy skracać. Normy i przepisy (np. wytyczne oparte na PN-HD 60364 i przepisach przeciwpożarowych) podkreślają, że w obiektach o podwyższonym ryzyku pożaru priorytetem jest kontrola stanu izolacji, bo to właśnie pogorszenie izolacji bardzo często jest początkiem zwarcia, a w konsekwencji pożaru. W praktyce technik lub elektryk z uprawnieniami SEP wykonuje pomiary, sporządza protokół i na tej podstawie ocenia się, czy instalacja nadaje się do dalszej eksploatacji, czy trzeba np. wymienić część przewodów, osprzętu albo dołożyć dodatkowe zabezpieczenia.

Pytanie 37

Który z poniższych środków zabezpieczających przed porażeniem prądem elektrycznym nie jest właściwy do użycia w pomieszczeniach z zamontowaną wanną lub prysznicem?

A. Izolowanie stanowiska

B. Separacja elektryczna

C. Obwody SELV

D. Obwody PELV

Izolowanie stanowiska, mimo że jest jednym z zagadnień dotyczących bezpieczeństwa elektrycznego, nie jest właściwym środkiem ochrony w kontekście pomieszczeń mokrych, takich jak łazienki. W takich miejscach, gdzie obecność wody stwarza dodatkowe ryzyko porażenia prądem, należy stosować bardziej zaawansowane metody ochrony, takie jak obwody SELV czy PELV, które są zaprojektowane z myślą o niskim napięciu i ograniczeniu ryzyka. Izolowanie stanowiska często opiera się na założeniach dotyczących pracy w suchych środowiskach, gdzie można zmniejszyć ryzyko kontaktu z przewodzącymi elementami. Jednak w pomieszczeniach z wanną lub prysznicem, ryzyko to jest znacznie wyższe, a woda jest doskonałym przewodnikiem prądu. Ponadto, separacja elektryczna, którą proponuje się w innych odpowiedziach, również nie zawsze jest wystarczająca, jeśli nie jest odpowiednio wspierana przez inne środki bezpieczeństwa. Warto zwrócić uwagę na to, że zgodnie z normami bezpieczeństwa elektrycznego, w pomieszczeniach mokrych oraz w miejscach, gdzie występuje możliwość kontaktu z wodą, rekomendowane jest stosowanie systemów, które zapewniają optymalne warunki bezpieczeństwa, takie jak odpowiednie uziemienie czy obwody z niskim napięciem. Ignorowanie tych zasad prowadzi do niebezpieczeństw, które mogą mieć poważne konsekwencje zdrowotne.

Pytanie 38

Podczas eksploatacji trójfazowego silnika indukcyjnego, który był obciążony momentem znamionowym, doszło do nagłego spadku prędkości obrotowej silnika, a jednocześnie zwiększyła się głośność jego pracy. Najbardziej prawdopodobną przyczyną tego zjawiska jest

A. zanik napięcia w jednej fazie

B. zadziałanie zabezpieczenia termicznego

C. wzrost częstotliwości napięcia sieci

D. zadziałanie wyłącznika różnicowoprądowego

Zadziałanie zabezpieczenia termicznego nie jest przyczyną nagłego zmniejszenia prędkości obrotowej silnika w opisywanej sytuacji. Zabezpieczenia termiczne działają w oparciu o temperaturę uzwojeń silnika; ich zadaniem jest ochrona silnika przed przegrzaniem spowodowanym nadmiernym prądem, co może być wynikiem długotrwałego przeciążenia. W momencie, gdy zabezpieczenie termiczne zadziała, silnik zostaje wyłączony, co nie prowadzi do stopniowego zmniejszenia prędkości, a do całkowitego zatrzymania. Zadziałanie wyłącznika różnicowoprądowego również nie odpowiada opisanej sytuacji, ponieważ jego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym, a nie przed spadkiem prędkości. Wzrost częstotliwości napięcia sieci, chociaż może wpłynąć na prędkość obrotową silnika, nie jest przyczyną nagłego zwiększenia hałasu. Silniki indukcyjne działałyby w takim przypadku na wyższych obrotach, a nie spowalniałyby. Typowe błędy myślowe, które prowadzą do tych błędnych wniosków, zakładają, że wszelkie nieprawidłowości w pracy silnika są wynikiem problemów z zabezpieczeniami, co nie jest zawsze prawdą. Kluczowe jest zrozumienie, że zanik fazy ma najbardziej bezpośredni wpływ na moment obrotowy i stabilność pracy silnika.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Trójfazowy silnik klatkowy, pracujący ze znamionowym obciążeniem, nagle zaczął pracować głośniej, a jego prędkość obrotowa spadła. Która z poniższych przyczyn może być odpowiedzialna za zaobserwowaną zmianę w funkcjonowaniu tego silnika?

A. Zwiększenie częstotliwości napięcia zasilającego.

B. Wzrost wartości napięcia z sieci zasilającej.

C. Przerwa w przewodzie ochronnym w sieci zasilającej.

D. Brak jednej z faz zasilania.

Wzrost częstotliwości napięcia sieci zasilającej nie jest przyczyną spadku prędkości obrotowej trójfazowego silnika klatkowego. Zwiększenie częstotliwości zasilania prowadzi do wzrostu prędkości obrotowej silnika, zgodnie z zasadą działania silników asynchronicznych, które mają prędkość synchroniczną zależną od częstotliwości zasilania. Z kolei wzrost wartości napięcia zasilającego, chociaż może wpłynąć na moment obrotowy silnika, nie prowadzi bezpośrednio do spadku jego prędkości obrotowej. W rzeczywistości, zbyt wysokie napięcie może spowodować uszkodzenia izolacji i przeciążenia, zwiększając ryzyko awarii. Przerwa w przewodzie ochronnym sieci zasilającej, choć jest poważnym zagrożeniem z punktu widzenia bezpieczeństwa, również nie wpływa na spadek prędkości obrotowej silnika, a raczej naraża użytkownika na niebezpieczeństwo porażenia prądem. W praktyce, takie błędne rozumienie przyczyn problemów związanych z silnikami elektrycznymi może prowadzić do nieodpowiednich działań serwisowych i dalszych uszkodzeń sprzętu. Dlatego istotne jest, aby technicy i inżynierowie potrafili prawidłowo identyfikować objawy i przyczyny awarii, stosując zasady analizy przyczyn źródłowych, aby poprawić niezawodność operacyjną urządzeń elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
