Pytanie 1

Która sekwencja została podana na wejście przetwornika C/A,jeżeli na wyjściu przetwornika otrzymano napięcieU_wy = 3 V przy napięciu odniesienia U_odn =-4V ?

A. a1 a2 a3 = 110

B. a1 a2 a3 = 010

C. a1 a2 a3 = 101

D. a1 a2 a3 = 011

Wybór odpowiedzi innej niż 110 opiera się na błędnym zrozumieniu zasad działania przetworników C/A oraz mechanizmów konwersji sygnałów. Na przykład, decyzja o wyborze sekwencji 011 może wynikać z przekonania, że wszystkie bity mają jednakowy wpływ na napięcie wyjściowe, co jest nieprawdziwe. W rzeczywistości, w przypadku przetwornika 3-bitowego, każdy bit przyczynia się do wartości wyjściowej w sposób skorelowany z jego pozycją, co wymaga precyzyjnych obliczeń. Dodatkowo, niektóre odpowiedzi, takie jak 101 czy 010, mogą być wynikiem pomyłki w podstawianiu wartości do wzoru lub niezrozumienia różnicy między ujemnymi a dodatnimi napięciami. Często studenci popełniają błąd, myląc wartości odniesienia z wartościami wyjściowymi, co prowadzi do niewłaściwych wniosków. Ważne jest, aby pamiętać, że w przypadku przetworników, sekwencje binarne reprezentują konkretne wartości napięć, a zamiana jednego bitu może znacząco zmienić wynik. W związku z tym, kluczowe jest zrozumienie, jak każdy bit wpływa na końcowe napięcie, co jest fundamentalne dla prawidłowego korzystania z technologii cyfrowej. Głębsze zrozumienie tego tematu pozwala unikać powszechnych pułapek i zapewnia solidne podstawy w inżynierii elektroniki.

Pytanie 2

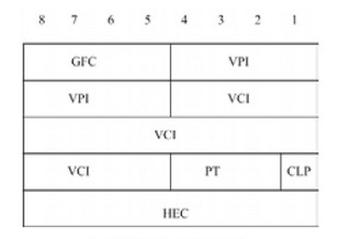

Na rysunku przedstawiony jest nagłówek

A. ramki HDLC

B. komórki ATM

C. segmentu TCP

D. kontenera SDH

Nagłówek komórki ATM (Asynchronous Transfer Mode) jest kluczowym elementem w architekturze sieci telekomunikacyjnych, umożliwiającym efektywne przesyłanie danych. W skład nagłówka wchodzą pola takie jak GFC (Generic Flow Control), VPI (Virtual Path Identifier), VCI (Virtual Channel Identifier), PT (Payload Type), CLP (Cell Loss Priority) oraz HEC (Header Error Control). Te pola są odpowiedzialne za kontrolowanie przepływu danych oraz zapewnienie jakości usług w sieciach ATM. Przykładowo, VPI oraz VCI pozwalają na identyfikację ścieżek i kanałów, co jest niezbędne do zarządzania danymi w sieciach o dużej przepustowości. Standardy ATM są powszechnie stosowane w telekomunikacji, szczególnie w systemach, które wymagają niskich opóźnień i wysokiej jakości przesyłu, takich jak przesyłanie wideo czy głosu w czasie rzeczywistym. Znajomość struktury nagłówka komórki ATM jest kluczowa dla inżynierów sieci, którzy muszą projektować i optymalizować architekturę sieci.

Pytanie 3

Komutacja kanałów to proces polegający na

A. tworzeniu na życzenie połączenia pomiędzy dwiema lub większą liczbą stacji końcowych, które jest dostępne dla nich wyłącznie do momentu rozłączenia

B. przesyłaniu informacji, gdzie trasa poszczególnych pakietów jest ustalana indywidualnie

C. przesyłaniu danych pomiędzy stacjami końcowymi, przy czym wiadomości te mogą być przez pewien czas przechowywane w węzłach sieci przed dalszym przesłaniem

D. wyznaczeniu jednolitej, wirtualnej trasy, która obowiązuje dla wszystkich pakietów w przesyłanej wiadomości

Zrozumienie komutacji kanałów wymaga różnicowania od innych podejść do przesyłania informacji w sieciach telekomunikacyjnych. Wiele osób myli komutację kanałów z komutacją pakietów, która opiera się na przesyłaniu danych w małych fragmentach, zwanych pakietami, które mogą podróżować różnymi trasami w sieci. Ta metoda, zaprojektowana z myślą o elastyczności i wykorzystaniu dostępnych zasobów, nie zapewnia wyłączności na trasie dla danej komunikacji. To może prowadzić do opóźnień i zmienności w jakości połączenia, ponieważ każdy pakiet może przechodzić przez różne węzły w sieci, co jest typowe dla odpowiedzi dotyczącej przechowywania wiadomości w węzłach. Podobnie, wytyczenie jednolitej, wirtualnej trasy dla wszystkich pakietów nie oddaje istoty komutacji kanałów, gdzie fizyczne połączenie jest zestawiane na czas trwania rozmowy. Takie podejście jest bardziej typowe dla protokołów opartych na komutacji pakietów, jak IP, gdzie trasa przesyłania danych nie jest ustalana z góry. Komutacja kanałów jest bardziej odpowiednia w sytuacjach wymagających stabilności i przewidywalności, a nie w przypadkach, gdy możliwe są wielokrotne trasy dla różnych pakietów, co skutkuje większymi trudnościami przy zapewnieniu jakości usług w czasie rzeczywistym.

Pytanie 4

Jak powstaje sygnał dyskretny?

A. na skutek modulacji sygnału cyfrowego

B. poprzez kodowanie sygnału analogowego

C. w wyniku próbkowania sygnału analogowego

D. dzięki autokorelacji sygnału cyfrowego

Wybór odpowiedzi związanych z kodowaniem sygnału analogowego, autokorelacją sygnału cyfrowego oraz modulacją sygnału cyfrowego wskazuje na nieporozumienie w zakresie podstawowych pojęć związanych z konwersją sygnałów. Kodowanie sygnału analogowego odnosi się do przekształcania sygnałów analogowych w formę, która może być przesyłana lub przechowywana, ale nie prowadzi bezpośrednio do powstania sygnału dyskretnego. Natomiast autokorelacja sygnału cyfrowego to technika analizy, która bada, jak sygnał zmienia się w czasie, lecz nie jest procesem, który tworzy sygnał dyskretny. Z kolei modulacja sygnału cyfrowego to proces, w którym sygnał cyfrowy jest modyfikowany w celu przesyłania go przez medium transmisyjne, co również nie prowadzi do uzyskania sygnału dyskretnego. Często mylone pojęcie dyskretności z innymi procesami konwersji sygnału może wynikać z braku zrozumienia różnicy pomiędzy sygnałem analogowym i cyfrowym oraz procesów, które umożliwiają ich wzajemne przekształcanie. Kluczowe jest zrozumienie, że sygnał dyskretny powstaje wyłącznie w wyniku próbkowania, co pozwala na efektywną digitalizację i późniejsze przetwarzanie informacji.

Pytanie 5

W jakiej technologii telekomunikacyjnej występuje podstawowy dostęp do sieci składający się z dwóch cyfrowych kanałów transmisyjnych B, każdy o prędkości 64 kb/s oraz jednego cyfrowego kanału sygnalizacyjnego D o przepustowości 16 kb/s?

A. ADSL

B. SDSL

C. ISDN

D. VDSL

ISDN, czyli Integrated Services Digital Network, to technologia telekomunikacyjna, która umożliwia przesyłanie danych, wideo i głosu za pomocą cyfrowych kanałów. W przypadku ISDN mamy do czynienia z dwoma kanałami transmisyjnymi B, każdy o przepustowości 64 kb/s, co pozwala na jednoczesne przesyłanie dwóch rozmów głosowych lub jednej rozmowy głosowej i danych. Dodatkowo, kanał sygnalizacyjny D o przepustowości 16 kb/s jest wykorzystywany do zarządzania połączeniami, co pozwala na efektywne zestawianie i rozłączanie połączeń. Przykładowo, w zastosowaniach biznesowych ISDN jest chętnie wykorzystywane do zdalnych połączeń do central telefonicznych lub przesyłania faksów, co stanowi przykład jego praktycznego zastosowania w codziennym życiu. Technologia ta jest zgodna z międzynarodowymi standardami, co sprawia, że jest powszechnie akceptowana na całym świecie. Poznanie ISDN jest istotne, ponieważ stanowi fundament dla przejścia do nowoczesnych rozwiązań komunikacyjnych.

Pytanie 6

Jakie jest natężenie ruchu telekomunikacyjnego w ciągu doby na jednej linii, jeśli jest ona używana przez 12 h?

A. 0,5 Erl

B. 6 Erl

C. 2 Erl

D. 0,6 Erl

Chociaż niektóre z dostępnych odpowiedzi mogą wydawać się logiczne na pierwszy rzut oka, przyjrzenie się definicjom i koncepcjom związanym z natężeniem ruchu telekomunikacyjnego ujawnia, dlaczego są one błędne. Natężenie ruchu w Erlangach jest oparte na pomiarze czasu, przez jaki linia jest zajęta. Błędne odpowiedzi, takie jak 2 Erl lub 6 Erl, sugerują, że ruch jest znacznie większy niż w rzeczywistości. Koncepcja Erlanga nie mierzy liczby zajętych linii, lecz czas zajętości jednej linii w jednostce czasu, co oznacza, że nawet jeśli linia była zajęta przez długi czas, nie oznacza to automatycznie, że natężenie ruchu będzie wysokie. Osoby udzielające błędnych odpowiedzi mogą mylić pojęcia natężenia z pojemnością sieci lub liczbą jednocześnie zajętych linii. Zrozumienie tych podstawowych różnic jest kluczowe dla właściwego obliczania natężenia ruchu oraz przewidywania jego wpływu na jakość usług w systemach telekomunikacyjnych. Niezrozumienie tego aspektu prowadzi do typowych błędów w analizie ruchu, co z kolei wpływa na niską jakość świadczonych usług oraz nieefektywne wykorzystanie zasobów sieciowych. W praktyce inżynierowie muszą stosować odpowiednie metody analizy, aby dokładnie oszacować natężenie ruchu i podejmować informowane decyzje dotyczące zarządzania siecią.

Pytanie 7

Jakie są zadania bloku MSC w sieci GSM?

A. prowadzenie rejestru abonentów własnych

B. prowadzenie rejestru abonentów gości

C. utrzymywanie bazy danych zawierającej numery terminali

D. zestawienie, rozłączenie i nadzór nad połączeniem

Odpowiedź 'zestawienie, rozłączenie i nadzór nad połączeniem' jest prawidłowa, ponieważ blok MSC (Mobile Switching Center) w sieci GSM pełni kluczową rolę w zarządzaniu połączeniami głosowymi i przesyłem danych. Jego podstawowe funkcje obejmują zestawienie połączeń między abonentami, a także ich rozłączenie po zakończeniu rozmowy. Nadzór nad połączeniem pozwala na monitorowanie jakości i ciągłości połączenia, co jest niezbędne dla zapewnienia wysokiej jakości usług telekomunikacyjnych. Przykładem zastosowania tych funkcji jest sytuacja, gdy użytkownik nawiązuje połączenie z innym abonentem; MSC odpowiada za zestawienie połączenia, co oznacza, że łączy sygnały zwrotnych i zapewnia, że obie strony mogą komunikować się przez ustalone kanały. Dodatkowo, MSC zarządza logiką połączeń, co obejmuje również przekazywanie informacji o połączeniach do odpowiednich baz danych, co jest zgodne z najlepszymi praktykami branżowymi, jak standard GSM 04.08, który reguluje zasady działania MSC w kontekście połączeń.

Pytanie 8

Modulacja PCM (Pulse Code Modulation) jest wykorzystywana do przedstawiania

A. sygnałów binarnych w systemach cyfrowych

B. sygnału analogowego mowy w cyfrowych systemach telekomunikacyjnych

C. sygnałów binarnych w komunikacji radiowej

D. sygnału mowy w systemach analogowych telekomunikacji

Modulacja PCM, czyli Pulse Code Modulation, jest kluczowym procesem w cyfrowym przetwarzaniu sygnałów, zwłaszcza w telekomunikacji. PCM jest stosowane głównie do cyfryzacji sygnałów analogowych, takich jak mowa, co pozwala na ich efektywne przesyłanie przez systemy cyfrowe. Proces ten polega na próbkowaniu sygnału analogowego, co oznacza, że sygnał jest mierzone w określonych odstępach czasu, a następnie wartości próbek są kodowane w postaci cyfr. PCM jest standardem w wielu systemach telekomunikacyjnych, takich jak systemy telefoniczne, gdzie zapewnia wysoką jakość dźwięku oraz odporność na zakłócenia. Przykłady zastosowań PCM obejmują transmisję głosu w telefonii ISDN oraz w systemach VoIP. Zastosowanie PCM umożliwia również kompresję danych oraz ich efektywne przesyłanie przez różne medium, co jest zgodne z najlepszymi praktykami branżowymi, takimi jak standard ITU-T G.711. Kiedy mówimy o cyfrowych systemach telekomunikacyjnych, PCM jest nieodłącznym elementem, który zapewnia jakość i niezawodność przesyłanych informacji.

Pytanie 9

W europejskiej plezjochronicznej strukturze cyfrowej PDH sygnał E3 powstaje w wyniku zwielokrotnienia

A. 6 sygnałów E2

B. 8 sygnałów E2

C. 4 sygnałów E2

D. 2 sygnałów E2

Podejście oparte na zwielokrotnieniu sygnału E2 w inny sposób, niż przez cztery sygnały, często prowadzi do nieporozumień w zakresie hierarchii PDH. Odpowiedzi sugerujące, że sygnał E3 powstaje z mniejszej liczby sygnałów E2, jak na przykład dwa czy sześć, ignorują fundamentalne zasady dotyczące struktury sygnałów w systemach cyfrowych. Każdy poziom hierarchii PDH ma precyzyjnie określone wymagania dotyczące liczby sygnałów i ich prędkości transmisji. Koncepcje dotyczące sztucznego zwiększania wydajności poprzez łączenie sygnałów w mniejszych grupach są mylne, ponieważ nie odpowiadają rzeczywistym wymaganiom technologicznym. Na przykład, mylne jest myślenie, że cztery sygnały E2 mogą być połączone w dowolny inny sposób, aby uzyskać sygnał E3, gdyż każda z tych koncepcji narusza definicję i standardy ustalone przez międzynarodowe organizacje, takie jak ITU-T. Praktyczne zrozumienie tych zasad jest niezbędne dla każdego, kto pracuje w obszarze telekomunikacji, ponieważ błędne zrozumienie hierarchii PDH może prowadzić do nieefektywnego projektowania sieci oraz problemów z kompatybilnością urządzeń. Znajomość poprawnych standardów oraz ich zastosowania jest kluczowa dla efektywności i niezawodności systemów telekomunikacyjnych.

Pytanie 10

Jakie medium transmisyjne gwarantuje największy zasięg sygnału?

A. Światłowód jednomodowy

B. Kabel koncentryczny

C. Światłowód wielomodowy

D. Kabel UTP

Światłowód jednomodowy to medium transmisyjne, które zapewnia największy zasięg transmisji dzięki swojej konstrukcji oraz sposobowi, w jaki przesyła sygnał. W odróżnieniu od światłowodu wielomodowego, który przesyła wiele modów światła, światłowód jednomodowy transmituje sygnał w jednym modzie, co minimalizuje zjawisko dyspersji. To pozwala na przesyłanie danych na bardzo dużych odległościach, często przekraczających 100 km, bez potrzeby stosowania wzmacniaczy lub repeaterów. Tego rodzaju światłowody są powszechnie wykorzystywane w telekomunikacji, zwłaszcza w backbone'ach sieci, gdzie wymagana jest duża przepustowość oraz niskie opóźnienia. Zastosowanie światłowodów jednomodowych jest zgodne z najlepszymi praktykami branżowymi, takimi jak standardy ITU-T G.652, które dotyczą parametrów światłowodów do zastosowań telekomunikacyjnych. W kontekście budowy sieci szerokopasmowych, światłowody jednomodowe stają się kluczowym elementem infrastruktury, umożliwiając dostarczanie usług internetowych o wysokiej prędkości na dużą odległość.

Pytanie 11

Urządzenie na obudowie którego znajduje się symbol przedstawiony na rysunku

A. nie ma zacisku do połączenia z przewodem ochronnym.

B. nie wymaga koordynacji ze środkami ochrony zastosowanymi w obwodzie zasilającym.

C. jest zasilane napięciem bardzo niskim, czyli 50 V prądu przemiennego i 120 V nietętniącego prądu stałego.

D. ma zacisk do połączenia z przewodem ochronnym.

Symbol przedstawiony na zdjęciu odnosi się do urządzeń elektrycznych wyposażonych w zacisk ochronny, co jest kluczowym elementem zapewniającym bezpieczeństwo użytkowników. Według norm IEC 61140, urządzenia z tym symbolem muszą być podłączone do przewodu ochronnego (PE), co znacząco zmniejsza ryzyko porażenia prądem elektrycznym. W praktyce, takie urządzenia są używane w różnych instalacjach, w tym w narzędziach elektrycznych w budownictwie, gdzie przede wszystkim narażone są na działanie wilgoci i innych czynników środowiskowych, mogących zwiększać ryzyko porażenia. Zastosowanie zacisku ochronnego nie tylko zwiększa bezpieczeństwo, ale również spełnia wymogi przepisów BHP oraz norm dotyczących urządzeń elektrycznych. Warto również zauważyć, że stosowanie takich zabezpieczeń jest zgodne z zasadą „zero tolerancji” dla zagrożeń związanych z prądem elektrycznym, kładąc nacisk na prewencję i bezpieczeństwo użytkowników.

Pytanie 12

Błąd, który występuje przy przypisywaniu wartości sygnału analogowego do określonych przedziałów ciągłych w formie cyfrowej, nosi nazwę błąd

A. aliasingu

B. kwantowania

C. ucięcia pasma

D. próbkowania

Aliasing to zjawisko, które występuje, gdy sygnał analogowy jest próbkowany z niewystarczającą częstotliwością, co prowadzi do zniekształceń w postaci nieprawidłowego odwzorowania sygnału. Przykładem jest próbkowanie sygnałów audio poniżej dwukrotności ich najwyższej częstotliwości, co skutkuje utratą informacji i błędnymi reprezentacjami. Próbkowanie, z kolei, odnosi się do procesu przekształcania sygnału analogowego w postać cyfrową, gdzie następuje pobieranie wartości w regularnych odstępach czasu. Wysoka częstotliwość próbkowania jest kluczowa dla zachowania jakości sygnału. Ucięcie pasma dotyczy ograniczenia zakresu częstotliwości sygnału, co także może prowadzić do utraty informacji, ale nie jest bezpośrednio związane z błędem kwantowania. Typowe błędy myślowe, które mogą prowadzić do nieprawidłowych wniosków, obejmują mylenie pojęć związanych z procesami cyfryzacji sygnału, a także nieodróżnianie błędu kwantowania od aliasingu czy próbkowania. Właściwe zrozumienie tych pojęć jest kluczowe dla skutecznego przetwarzania sygnałów i zapobiegania utracie jakości danych. Zastosowanie dobrych praktyk w inżynierii dźwięku i przetwarzaniu sygnałów jest niezbędne dla uzyskania optymalnych wyników w produkcji audio i wideo.

Pytanie 13

W systemie GPON (Gigabit Passive Optical Networks) maksymalne wartości przepustowości są ustalone dla połączeń.

A. symetrycznych o przepływności 1,25 Gb/s w obie strony

B. symetrycznych o przepływności 1,25 Tb/s w obie strony

C. asymetrycznych o przepływności 2,5 Tb/s w kierunku downstream oraz 1,25 Tb/s w kierunku upstream

D. asymetrycznych o przepływności 2,5 Gb/s w kierunku downstream oraz 1,25 Gb/s w kierunku upstream

Wszystkie niepoprawne odpowiedzi opierają się na błędnych założeniach dotyczących przepustowości oraz architektury GPON. W przypadku odpowiedzi wskazujących na przepustowość 1,25 Tb/s, należy zauważyć, że taka wartość jest ekstremalnie wysoka i niezgodna z rzeczywistymi możliwościami technologii GPON. Technologia ta, zgodnie z międzynarodowymi standardami, maksymalizuje przepustowość do 1,25 Gb/s, co wynika z zastosowania pojedynczego łącza optycznego. Ponadto, odpowiedzi sugerujące asymetryczne łącza o przepustowości 2,5 Tb/s downstream lub 1,25 Tb/s upstream wprowadzają w błąd, ponieważ GPON wykorzystuje nieco inną architekturę, która zapewnia jednoczesne przesyłanie danych w obu kierunkach, raczej niż poprzez asymetryczne podejście. Asymetryczność jest charakterystyczna dla innych technologii, takich jak ADSL, a nie dla GPON, gdzie zarówno upstream, jak i downstream są zoptymalizowane na poziomie symetrycznym. Typowym błędem myślowym, który prowadzi do takich niepoprawnych wniosków, jest mylenie różnych typów technologii sieciowych i ich charakterystyk, co podkreśla znaczenie dokładnego zrozumienia specyfiki standardów i ich zastosowań.

Pytanie 14

Na terenie osiedla znajduje się czterech dostawców telewizji kablowej, oferujących również szerokopasmowy dostęp do Internetu i telefonię cyfrową. Korzystając z tabeli wskaż najtańszego dostawcę.

Dostawca	Pakiet telewizyjny	Internet	Pakiet telefoniczny
D1	30 zł	50 zł	40 zł
D2	60 zł	40 zł	60 zł
D3	50 zł	30 zł	50 zł
D4	90 zł	20 zł	30 zł

A. D2

B. D4

C. D3

D. D1

Dostawca D1 został wybrany jako najtańszy z powodu najniższego łącznego kosztu usług telewizyjnych, internetowych i telefonicznych, wynoszącego 120 zł. Tego rodzaju analiza kosztów jest kluczowa w podejmowaniu decyzji o wyborze usługodawcy, szczególnie w branży telekomunikacyjnej, gdzie klienci często mają do wyboru wiele różnych pakietów. W praktyce, podejście to polega na dokładnym zestawieniu wszystkich dostępnych opcji, co pozwala na świadome podejmowanie decyzji. Zastosowanie takich metod obliczeniowych jest zgodne z dobrymi praktykami w zakresie analizy rynku, gdzie transparentność i precyzyjność obliczeń są kluczowe dla zrozumienia ofert. Na przykład, w przypadku porównania różnych dostawców, warto również zwrócić uwagę na dodatkowe usługi, takie jak jakość obsługi klienta czy dostępność wsparcia technicznego, które mogą mieć wpływ na decyzję. Wiedza na temat rynku telekomunikacyjnego oraz umiejętność oceny ofert pod względem kosztów są niezbędne, by skutecznie poruszać się w tym dynamicznie rozwijającym się środowisku.

Pytanie 15

Jak nazywa się procedura, która weryfikuje kluczowe komponenty komputera podczas jego uruchamiania?

A. BIOS

B. S.M.A.R.T.

C. POST

D. MBR

Cieszę się, że się zainteresowałeś procesem POST, bo to naprawdę istotna rzecz, gdy uruchamiamy komputer. POST, czyli Power-On Self-Test, to taki test, który sprawdza, czy wszystko działa jak należy, zanim komputer w ogóle załaduje system operacyjny. To moment, kiedy sprawdzane są ważne elementy, takie jak pamięć RAM, procesor i karta graficzna. Jeżeli coś jest nie tak, może usłyszysz dźwiękowy sygnał, albo na ekranie pojawi się jakiś błąd. Warto to rozumieć, bo jak coś nie działa, to przynajmniej masz wskazówki, co może być nie tak. Dobrze wiedzieć, że jeśli komputer nie chce się włączyć, to pierwsze, co można sprawdzić, to właśnie sygnały POST. To sporo ułatwia późniejszą diagnostykę i naprawy.

Pytanie 16

Jaki typ modulacji łączy w sobie modulację amplitudy oraz fazy?

A. ASK

B. DPCM

C. QAM

D. GFSK

Wybór GFSK, ASK i DPCM nie pasuje do pytania o połączenie modulacji amplitudy i fazy. GFSK, czyli Gaussian Frequency Shift Keying, dotyczy modulacji częstotliwości, a nie łączenia obu tych elementów. Choć GFSK jest wykorzystywane w Bluetooth, nie spełnia wymagań pytania. Podobnie, ASK koncentruje się tylko na amplitudzie, ignorując fazę, co czyni ją mniej efektywną niż QAM. DPCM z kolei zmienia wartości amplitudy na podstawie różnic między próbkami, więc też nie ma tu mowy o fazie. Często mylimy różne techniki modulacji i ich zastosowania, co prowadzi do takich błędów. Ważne jest, żeby zrozumieć, że każda z tych metod ma swoje miejsce i ograniczenia, co wpływa na to, co wybierzemy w zależności od tego, co potrzebujemy w danym systemie.

Pytanie 17

Podstawową miarą przepływności w medium transmisyjnym jest ilość

A. bloków przesyłanych w czasie jednej sekundy

B. ramek przesyłanych w czasie jednej sekundy

C. bitów przesyłanych w czasie jednej sekundy

D. kontenerów przesyłanych w czasie jednej sekundy

Poprawna odpowiedź to 'bitów przesyłanych w ciągu sekundy', ponieważ jednostka ta jest kluczowa w obszarze telekomunikacji i przesyłu danych. Bit to podstawowa jednostka informacji, która może przyjmować wartość 0 lub 1. W kontekście medium transmisyjnego, na przykład w sieciach komputerowych, prędkość przesyłania danych mierzy się w bitach na sekundę (bps), co pozwala na ocenę efektywności i wydajności transmisji. Praktycznie, im więcej bitów można przesłać w danym czasie, tym wyższa jest przepustowość medium. W standardach komunikacyjnych, takich jak Ethernet czy Wi-Fi, również wykorzystuje się tę jednostkę do określenia szybkości transferu danych. Zrozumienie tego pojęcia jest kluczowe dla projektowania i optymalizacji sieci, a także dla analizy wydajności systemów informatycznych oraz podejmowania decyzji dotyczących infrastruktury sieciowej, co ma zasadnicze znaczenie w codziennej pracy specjalistów IT.

Pytanie 18

Jakie są długości nagłówka oraz pola informacyjnego komórki w standardzie ATM (Asynchronous Transfer Mode)?

A. Nagłówek 4 oktety, pole informacyjne 49 oktetów

B. Nagłówek 6 oktetów, pole informacyjne 47 oktetów

C. Nagłówek 3 oktety, pole informacyjne 50 oktetów

D. Nagłówek 5 oktetów, pole informacyjne 48 oktetów

Odpowiedzi, które wskazują na inne długości nagłówka lub pola informacyjnego, są niepoprawne z kilku kluczowych powodów. Przede wszystkim, nagłówek o długości 4, 6, 3 oktetów, czy pole informacyjne wynoszące 49, 47 lub 50 oktetów nie odpowiadają standardowi ATM, w którym długości te są ustalone na 5 oktetów dla nagłówka i 48 oktetów dla pola informacyjnego. Błędem myślowym jest przyjmowanie, że zmniejszenie długości nagłówka lub zwiększenie długości pola informacyjnego może poprawić wydajność danych; w rzeczywistości, takie zmiany prowadziłyby do utraty ważnych informacji kontrolnych, które są kluczowe dla zarządzania ruchem w sieci. Nagłówek pełni funkcję krytyczną w zapewnieniu, że dane są przesyłane do odpowiednich adresatów i że ich integralność jest zachowana podczas transmisji. W praktyce, zmiana tych wartości mogłaby również wpłynąć negatywnie na parametry jakości usług, które ATM stawia na pierwszym miejscu, takie jak opóźnienia czy zmienność jitter. Zrozumienie struktury komórki ATM jest niezbędne dla projektowania i zarządzania nowoczesnymi sieciami, które muszą obsługiwać różne rodzaje usług równocześnie.

Pytanie 19

Jaką maksymalną przepływność osiąga system ISDN z pierwotnym dostępem PRA przeznaczony dla użytkowników końcowych?

A. 144 kbps

B. 16 kbps

C. 1984 kbps

D. 64 kbps

Wybór błędnych odpowiedzi może wynikać z nieporozumienia dotyczącego struktury systemu ISDN oraz jego możliwości. Odpowiedzi takie jak 64 kbps czy 16 kbps odnoszą się do pojedynczych kanałów w systemie ISDN, a nie do całkowitej przepływności. Kanał B, który posiada przepływność 64 kbps, jest przeznaczony do przesyłania danych, a kanał D, mający 16 kbps, zajmuje się sygnalizacją. W systemie ISDN o dostępie pierwotnym PRA można zrealizować do 30 kanałów B, co w sumie daje maksymalną przepływność 1984 kbps. Zrozumienie tej struktury jest kluczowe dla prawidłowej oceny możliwości systemu. Wybór wartości 144 kbps, mimo że zbliżony do możliwości systemu, nie uwzględnia pełnej przepływności, jaką oferuje ISDN PRA. Takie mylne podejście może wynikać z nieznajomości architektury ISDN oraz sposobu, w jaki różne komponenty systemu współpracują ze sobą. Kluczowe jest tu zrozumienie, że maksymalna przepływność jest wynikiem zsumowania przepływności wszystkich kanałów B dostępnych w systemie, co nie jest właściwie odzwierciedlone w żadnej z niepoprawnych odpowiedzi.

Pytanie 20

Jaką liczbę punktów komutacyjnych posiada pojedynczy komutator prostokątny z pełnym dostępem, mający 8 wejść i 4 wyjścia?

A. 64 punkty komutacyjne

B. 32 punkty komutacyjne

C. 12 punktów komutacyjnych

D. 16 punktów komutacyjnych

Prawidłowa odpowiedź to 32 punkty komutacyjne. Aby obliczyć liczbę punktów komutacyjnych w pełnodostępnym komutatorze prostokątnym, należy zastosować wzór: liczba punktów komutacyjnych = liczba wejść x liczba wyjść. W tym przypadku mamy 8 wejść i 4 wyjścia, co daje 8 x 4 = 32 punkty komutacyjne. Tego typu komutatory są powszechnie stosowane w telekomunikacji oraz w systemach automatyki, gdzie wymagana jest szybka i efektywna komunikacja między różnymi urządzeniami. W praktyce, komutator prostokątny może być wykorzystany w systemach rozdziału sygnałów audio lub w sieciach komputerowych do kierowania danych pomiędzy różnymi portami. Zrozumienie tej koncepcji jest kluczowe w projektowaniu systemów, które wymagają dużej elastyczności w zarządzaniu sygnałami oraz danych. W kontekście standardów branżowych, takie podejście jest zgodne z zasadami projektowania układów cyfrowych, które kładą nacisk na optymalizację i efektywność operacyjną.

Pytanie 21

Standardy 802.11 b oraz g dzielą dostępne pasmo na nakładające się kanały, których częstotliwości środkowe różnią się o 5 MHz. Zgodnie z ETSI w Europie można wyróżnić takie kanały

A. 24

B. 10

C. 13

D. 2

Niezrozumienie liczby kanałów dostępnych w standardach 802.11 b i g może prowadzić do wielu nieporozumień w kontekście projektowania i zarządzania sieciami bezprzewodowymi. Próby określenia liczby kanałów na podstawie zbyt małych lub zbyt dużych wartości, takich jak 24, 10 czy 2, wynikają najczęściej z niedostatecznej wiedzy o pasmach częstotliwości i zasobach dostępnych w Europie. Standardy 802.11 b i g operują w paśmie 2,4 GHz, które, ze względu na przepisy regulacyjne ETSI, udostępnia 13 kanałów. Warto zauważyć, że w niektórych krajach mogą obowiązywać różne regulacje dotyczące wykorzystania kanałów, co wprowadza dodatkowe zamieszanie. Użytkownicy, którzy opierają się na nieaktualnych lub regionalnych danych, mogą błędnie zakładać, że dostępnych jest więcej kanałów, co prowadzi do przeciążenia sieci i zakłócenia transmisji. Oprócz tego, nieprzemyślane podejście do wyboru kanałów, takie jak próby korzystania z wielu kanałów jednocześnie bez zrozumienia ich nakładania się, może prowadzić do degradacji jakości sygnału. Dlatego kluczowe jest, aby sieciowcy i administratorzy byli dobrze poinformowani o liczbie rzeczywiście dostępnych kanałów i zasadach ich użycia, aby skutecznie zarządzać sieciami bezprzewodowymi i zapewnić ich optymalną wydajność.

Pytanie 22

Rysunek przedstawia nagłówek

A. segmentu TCP

B. ramki HDLC

C. komórki ATM

D. kontenera SDH

Odpowiedź 'komórki ATM' to trafny wybór, bo rysunek rzeczywiście ukazuje nagłówek komórki Asynchronous Transfer Mode. Ten nagłówek ma kilka ważnych pól, takich jak GFC, VPI, VCI, PT, CLP i HEC. W skrócie, te elementy są kluczowe do sprawnej transmisji danych w sieciach ATM, które są mocno wykorzystywane w telekomunikacji i sieciach komputerowych. Komórki ATM są podstawą dla różnych usług, jak przesyłanie wideo, głosu czy danych, co pozwala na równoczesne przesyłanie różnych typów informacji. Moim zdaniem, znajomość struktury nagłówka ATM jest istotna, zwłaszcza dla inżynierów sieciowych, którzy zajmują się projektowaniem i zarządzaniem siecią opartą na tej technologii, w zgodzie z międzynarodowymi standardami, takimi jak ITU-T I.361. Zrozumienie tych elementów nagłówka pomoże lepiej zarządzać przepustowością i jakością usług w telekomunikacji.

Pytanie 23

Umożliwienie użycia fal nośnych o identycznych częstotliwościach w komórkach sieci telefonii komórkowej, które nie sąsiedzą ze sobą, stanowi przykład zastosowania zwielokrotnienia

A. FDM (Frequency Division Multiplexing)

B. SDM (Space Division Multiplexing)

C. TDM (Time Division Multiplexing)

D. CDM (Code Division Multiplexing)

Wybór pozostałych metod multiplexingu, takich jak CDM (Code Division Multiplexing), TDM (Time Division Multiplexing) czy FDM (Frequency Division Multiplexing), nie odzwierciedla sytuacji opisanej w pytaniu. CDM wykorzystuje różne kody do rozróżnienia sygnałów, co nie pozwala na jednoczesne używanie tych samych częstotliwości w różnych lokalizacjach, ale raczej w tym samym obszarze, co może prowadzić do interferencji. Zdobycie jednoczesnego dostępu do częstotliwości w różnych komórkach jest sprzeczne z jego zasadami. TDM z kolei dzieli czas sygnału na różne sloty czasowe, co również nie rozwiązuje problemu ograniczeń w przestrzeni, ponieważ wszystkie sygnały muszą być przesyłane w określonym czasie, co ogranicza ich dostępność. FDM dzieli pasmo częstotliwości na różne kanały, ale również nie pozwala na użycie tych samych częstotliwości w różnych lokalizacjach, co jest kluczowe w kontekście omawianego pytania. Te techniki multiplexingu mają swoje zastosowania, ale ich niewłaściwy wybór w tej konkretnej sytuacji może prowadzić do nieporozumień dotyczących zasobów sieciowych. Zrozumienie, kiedy zastosować odpowiednią metodę, jest kluczowe dla efektywności operacyjnej i jakości usług w systemach telekomunikacyjnych.

Pytanie 24

Który adres IPv4 nie jest adresem prywatnym w klasie B?

A. 172.17.24.10

B. 172.18.24.10

C. 172.15.24.10

D. 172.16.24.10

Adres 172.15.24.10 jest poprawną odpowiedzią, ponieważ znajduje się w zasięgu adresów publicznych, a nie prywatnych. Klasa B adresów IPv4 obejmuje zakres od 128.0.0.0 do 191.255.255.255. Adresy prywatne w tej klasie to te, które znajdują się w zakresie od 172.16.0.0 do 172.31.255.255. Pozostałe odpowiedzi, 172.17.24.10, 172.16.24.10 oraz 172.18.24.10, mieszczą się w tym zakresie, co czyni je adresami prywatnymi. W praktyce, adresy prywatne są używane w sieciach lokalnych i nie są routowane w Internecie, co pozwala na oszczędność adresów publicznych. Sposób, w jaki te adresy są wykorzystywane, opiera się na standardach RFC 1918, które definiują klasy adresów z przeznaczeniem dla sieci prywatnych, pozwalając na ich wykorzystanie w różnych topologiach sieciowych, jak np. wirtualne sieci prywatne (VPN) czy NAT (Network Address Translation).

Pytanie 25

Aby zapobiec pętli sieciowej w topologii sieci LAN, używa się protokołu

A. STP (Spanning Tree Protocol)

B. UDP (User Datagram Protocol)

C. ICMP (Internet Control Message Protocol)

D. FTP (File Transfer Protocol)

STP, czyli Spanning Tree Protocol, to protokół zaprojektowany specjalnie do zarządzania pętlami w sieciach Ethernet LAN. Kiedy w sieci mamy wiele połączeń dla redundancji, istnieje ryzyko, że pakiety będą krążyć w nieskończoność, co może spowodować przeciążenie sieci. STP działa poprzez wykrywanie pętli i automatyczne wyłączanie redundantnych ścieżek, pozostawiając tylko jedną aktywną trasę między dowolnymi dwoma punktami w sieci. Dzięki temu protokółowi możliwe jest uniknięcie problemów z pętlami, które mogłyby prowadzić do poważnych awarii sieci. Protokół ten jest częścią standardu IEEE 802.1D i jest szeroko stosowany w przełącznikach sieciowych. Jego konfiguracja jest stosunkowo prosta, a efektywność działania sprawia, że jest to standardowa praktyka w projektowaniu sieci LAN. Współczesne sieci często wykorzystują również jego nowsze wersje, takie jak Rapid Spanning Tree Protocol (RSTP), które oferują szybsze czasy konwergencji, co jest szczególnie ważne w dynamicznych środowiskach sieciowych.

Pytanie 26

Sygnał wykorzystywany w procesie modulacji określa się mianem sygnału

A. zmodulowanego

B. modulującego

C. pilota

D. nośnego

Sygnał modulujący jest kluczowym elementem w procesie modulacji, który jest stosowany w komunikacji radiowej i telekomunikacyjnej. Modulacja polega na zmianie parametrów sygnału nośnego (np. amplitudy, częstotliwości lub fazy) w odpowiedzi na sygnał użytkowy, którym może być dźwięk, wideo lub inne dane. Przykładem zastosowania sygnału modulującego jest przesyłanie sygnału audio przez fale radiowe, gdzie sygnał dźwiękowy modulowany jest na sygnał nośny, co pozwala na jego transmisję na dużą odległość. W praktyce, standardy takie jak AM (amplituda modulacji) i FM (częstotliwość modulacji) opierają się na tej koncepcji, co umożliwia efektywne przesyłanie informacji w różnych aplikacjach, takich jak radiofonia czy telewizja. W kontekście technologii, dobrym przykładem jest również wykorzystanie sygnałów modulujących w systemach komunikacji cyfrowej, gdzie sygnał danych jest modulowany na sygnał nośny, aby zapewnić lepszą odporność na zakłócenia i większą efektywność przesyłu.

Pytanie 27

Rysunek przedstawia złącze światłowodowe typu

A. LC

B. ST

C. E200

D. SC/APC

Wybór innych złączy światłowodowych, takich jak LC, E2000 czy SC/APC, wskazuje na niezrozumienie kluczowych różnic między nimi a złączem ST. Złącze LC charakteryzuje się mniejszym rozmiarem i zastosowaniem w systemach, gdzie przestrzeń jest ograniczona, co sprawia, że nie jest bezpośrednio porównywalne z złączem ST. Z kolei złącze E2000, chociaż popularne w zastosowaniach wysokiej wydajności, posiada inne mechanizmy wtykowe i różni się pod względem wydajności optycznej, co nie odpowiada konwencjom złącza ST. Złącze SC/APC jest zaprojektowane z myślą o eliminacji odbić światła, ale jego budowa i przeznaczenie różnią się od prostego, okrągłego kształtu złącza ST. Niezrozumienie tych różnic prowadzi do mylnych wniosków i błędnych wyborów w kontekście projektowania sieci światłowodowych. Kompetencje w zakresie identyfikacji i różnicowania złączy światłowodowych są kluczowe dla inżynierów pracujących w branży telekomunikacyjnej, ponieważ nieodpowiedni wybór złącza może prowadzić do poważnych problemów z jakością sygnału oraz trwałością połączeń.

Pytanie 28

Jakie rodzaje zakończeń sieciowych ISDN są oferowane przez operatora sieci?

A. TE2, TE1 oraz TA

B. LT, NT2

C. ET i LT

D. TE2, TE1 oraz ET

Odpowiedź ET i LT jest poprawna, ponieważ oba te zakończenia sieciowe ISDN są kluczowe dla zapewnienia dostępu do usług telekomunikacyjnych w sieciach cyfrowych. Zakończenie ET, czyli 'European Telecommunications', jest stosowane w systemach ISDN, aby zapewnić łączność z sieciami telefonicznymi oraz innymi systemami komunikacyjnymi, umożliwiając przesył danych z dużą prędkością. Z kolei zakończenie LT, czyli 'Line Termination', to miejsce, w którym sygnał ISDN kończy się na sprzęcie użytkownika, co jest istotne w kontekście dostępu do usług telefonicznych i internetowych. Praktyczne zastosowanie tych zakończeń polega na tym, że umożliwiają one użytkownikom korzystanie z funkcji takich jak przesyłanie faksów, głosowe połączenia telefoniczne oraz dostęp do Internetu opartego na technologii ISDN. Stosując standardy ISDN, operatorzy zapewniają wysoką jakość usług oraz zgodność z regulacjami branżowymi. Wiedza ta jest istotna dla specjalistów zajmujących się telekomunikacją, ponieważ pozwala zrozumieć architekturę i funkcjonalność sieci, co przekłada się na lepsze projektowanie i zarządzanie systemami telekomunikacyjnymi.

Pytanie 29

Które z elementów półprzewodnikowych nie mają złączy?

A. warystor i termistor

B. tranzystor bipolarny oraz tranzystor unipolarny

C. dioda prostownicza i dioda pojemnościowa

D. tyrystor oraz triak

Warystor i termistor to takie ważne elementy, które są bezzłączowe. To znaczy, że nie mają tych złącz p-n, co są charakterystyczne dla diod i tranzystorów. Przy warystorach, to one grają kluczową rolę w obwodach, które mają chronić przed przepięciami. Jak napięcie wzrasta, ich opór się zmienia, co czyni je super efektywnymi w ochronie przed szkodliwymi skutkami przepięć. Z kolei termistory to elementy, których opór zmienia się w zależności od temperatury. Używamy ich w czujnikach temperatury albo w obwodach regulacyjnych, gdzie precyzyjna kontrola temperatury jest mega ważna. W praktyce, ich zastosowanie pokazuje, jak istotne są w nowych technologiach, które dotyczą elektryczności. Rozumienie, jak działają te elementy, to podstawa dla każdego, kto chce projektować układy elektroniczne.

Pytanie 30

Przedstawiony symbol graficzny często spotykany na schematach blokowych urządzeń elektronicznych sieci teleinformatycznych jest oznaczeniem

A. filtru dolnoprzepustowego.

B. filtru górnoprzepustowego.

C. zwrotnicy antenowej.

D. ogranicznika amplitudy.

Przedstawiony symbol graficzny oznacza filtr dolnoprzepustowy, co jest kluczowym elementem w inżynierii sygnałów. Tego typu filtr jest zaprojektowany w taki sposób, aby przepuszczać sygnały o częstotliwościach niższych od określonej wartości granicznej, podczas gdy wyższe częstotliwości są tłumione. W praktyce filtry dolnoprzepustowe są szeroko stosowane w systemach audio, gdzie eliminują niepożądane szumy i zakłócenia w sygnałach. Na przykład, w aplikacjach audiofilskich, filtry te pomagają w zachowaniu czystości dźwięku przez eliminację wysokich częstotliwości, które mogą wprowadzać zniekształcenia. W telekomunikacji filtry dolnoprzepustowe są wykorzystywane w systemach transmisji danych, aby zredukować interferencje i poprawić jakość sygnału. Zgodnie z najlepszymi praktykami inżynieryjnymi, odpowiedni dobór filtrów jest kluczowy dla zapewnienia optymalnej wydajności systemu, a ich charakterystyki powinny być zgodne z normami branżowymi, takimi jak ITU-T G.707.

Pytanie 31

W jakiej macierzy dyskowej sumy kontrolne są umieszczane na ostatnim dysku?

A. RAID 0

B. RAID 1

C. RAID 3

D. RAID 5

Wybór RAID 1, RAID 5 lub RAID 0 jako odpowiedzi na pytanie o to, w której macierzy dyskowej suma kontrolna jest przechowywana na ostatnim dysku, wskazuje na zrozumienie różnych architektur RAID, jednak nieprawidłowe zrozumienie ich zasad działania. RAID 1 to poziom macierzy, który oferuje mirroring, co oznacza, że wszystkie dane są replikowane na dwóch dyskach. W tym przypadku nie ma potrzeby przechowywania sumy kontrolnej, ponieważ każda kopia danych jest identyczna. RAID 5 natomiast wykorzystuje rozłożoną sumę kontrolną, co oznacza, że informacje o parzystości są rozdzielane pomiędzy wszystkie dyski, a nie przechowywane na jednym, co czyni go bardziej odpornym na awarie, ale nie odpowiada na zadane pytanie. RAID 0 nie zapewnia żadnego poziomu redundancji, ponieważ dane są dzielone w sposób striping bez parzystości lub mirroringu. Taki system zwiększa wydajność, ale w przypadku awarii jednego z dysków wszystkie dane są tracone. Problemy z wyborem tej odpowiedzi mogą wynikać z mylnego przekonania, że różne typy RAID zawsze korzystają z centralnego przechowywania sum kontrolnych, co nie jest prawdą w przypadku RAID 5 i 0. Zrozumienie tych koncepcji jest kluczowe dla efektywnego zarządzania danymi oraz zapewnienia ich bezpieczeństwa w architekturze macierzy dyskowych.

Pytanie 32

Który z dynamicznych protokołów routingu jest oparty na otwartych standardach i stanowi bezklasowy protokół stanu łącza, będący alternatywą dla protokołu OSPF?

A. IS-IS (Intermediate System to Intermediate System)

B. RIP (Routing Information Protocol)

C. EIGRP (Enhanced Interior Gateway Routing Protocol)

D. BGP (Border Gateway Protocol)

BGP (Border Gateway Protocol) jest protokołem stosowanym głównie w internecie do wymiany informacji o trasach pomiędzy różnymi systemami autonomicznymi, ale nie jest bezklasowym protokołem stanu łącza. BGP operuje na zasadzie wymiany informacji o trasach, co różni się od podejścia stanu łącza, które koncentruje się na analizie aktualnego stanu łącza w sieci. Z kolei RIP (Routing Information Protocol) to protokół wektora odległości, który nie jest oparty na otwartych standardach w takim sensie, jak IS-IS. RIP jest mniej efektywny w dużych sieciach, ponieważ wykorzystuje algorytm Bellmana-Forda, co prowadzi do dłuższych czasów konwergencji w porównaniu do protokołów stanu łącza. EIGRP (Enhanced Interior Gateway Routing Protocol) to jeszcze inny protokół, który chociaż poprawia wydajność i szybciej znajduje trasy, nie jest protokołem otwartym i jest rozwijany przez Cisco. Stąd, wybór IS-IS jako poprawnej odpowiedzi opiera się na zrozumieniu różnic w architekturze protokołów i ich zastosowania w praktyce. Typowe błędy myślowe prowadzące do mylnego kojarzenia BGP, RIP i EIGRP z IS-IS często wynikają z nieznajomości różnicy między różnymi typami protokołów rutingu oraz ich specyfiką działania w określonych środowiskach sieciowych.

Pytanie 33

Celem wizowania anten kierunkowych jest

A. dopasowanie falowe do impedancji nadajnika oraz odbiornika

B. korygowanie współczynnika fali stojącej

C. dopasowanie falowe do impedancji kabla

D. określenie kierunku transmisji, żeby uzyskać maksymalną moc sygnału

Wizowanie anten kierunkowych ma kluczowe znaczenie dla efektywności transmisji sygnału. Ustalanie kierunku transmisji pozwala na maksymalizację mocy sygnału, co jest istotne w kontekście redukcji strat na drodze sygnału oraz zwiększenia zasięgu. Anteny kierunkowe, takie jak Yagi-Uda czy anteny paraboliczne, są projektowane tak, aby kierować energię radiową w określonym kierunku, co zwiększa ich efektywność. Na przykład, w zastosowaniach telekomunikacyjnych, takie jak rozmowy telefoniczne lub transmisje danych, skierowanie sygnału na stację bazową może znacznie poprawić jakość połączenia. W praktyce, wizowanie anteny może obejmować zarówno jej fizyczne ustawienie, jak i zastosowanie technik pomiarowych do oceny sygnału w różnych kierunkach. Dobrą praktyką jest także wykorzystanie odpowiednich narzędzi do analizy sygnału, co pozwala na precyzyjniejsze dostosowanie kierunku anteny, zgodnie z wymaganiami norm branżowych, takich jak ITU-R, które promują optymalne warunki pracy systemów radiowych.

Pytanie 34

W jakich miarach określa się natężenie ruchu w sieciach telekomunikacyjnych?

A. Decybelach

B. Erlangach

C. Neperach

D. Gradusach

Natężenie ruchu w sieciach telekomunikacyjnych definiuje się w jednostkach zwanych Erlangami. Erlang jest miarą obciążenia linii telefonicznych, a także innych elementów systemu telekomunikacyjnego. Jedna jednostka Erlanga odpowiada ciągłemu zajęciu jednej linii przez jednego użytkownika. Dzięki tej jednostce, operatorzy sieci mogą oszacować zapotrzebowanie na zasoby sieci w danym okresie czasu. W praktyce, stosując Erlang, można przewidywać, kiedy i gdzie wystąpią potencjalne przeciążenia w sieci, co jest niezbędne do efektywnego planowania i zarządzania infrastrukturą telekomunikacyjną. Wykorzystanie Erlangów jest zgodne z najlepszymi praktykami w branży, w tym standardami ITU (Międzynarodowa Unia Telekomunikacyjna). Na przykład, w systemach telefonicznych, analiza obciążenia w Erlangach pozwala na optymalizację liczby linii telefonicznych w zależności od przewidywanego ruchu, co przyczynia się do zwiększenia efektywności operacyjnej.

Pytanie 35

Średnica rdzenia włókna światłowodowego o jednomodowej strukturze mieści się w zakresie

A. od 50 nm do 62,5 nm

B. od 50 µm do 62,5 µm

C. od 5 nm do 14 nm

D. od 5 µm do 14 µm

Włókna światłowodowe jednomodowe rzeczywiście mają rdzeń o średnicy mieszczącej się w zakresie od 5 do 14 mikrometrów (µm). To jest bardzo istotny parametr, bo właśnie tak niewielka średnica pozwala propagować tylko jeden mod światła, czyli najprościej mówiąc – transmisja sygnału odbywa się praktycznie bez zniekształceń związanych z wielomodowością. Najczęściej spotykaną średnicą w praktyce jest 8–10 µm, co wynika między innymi ze standardów takich jak ITU-T G.652. Takie światłowody są podstawą nowoczesnych sieci telekomunikacyjnych, na przykład w przesyle danych na duże odległości czy w światłowodach do domu (FTTH). Moim zdaniem szczególnie ciekawe jest to, że przy tak małym rdzeniu kluczowe stają się precyzja wykonania i jakość spawów, bo każde niedopasowanie może prowadzić do dużych strat sygnału. Dość często spotyka się sytuacje, gdzie początkujący instalatorzy mylą się, sądząc, że średnica rdzenia może być dużo większa, jak w światłowodach wielomodowych, ale właśnie to ograniczenie do kilku mikrometrów daje światłowodom jednomodowym ich charakterystyczne parametry transmisyjne. Warto pamiętać, że poprawny dobór typu włókna do zastosowania (np. transmisji dalekosiężnej) jest jednym z fundamentów współczesnych systemów telekomunikacyjnych.

Pytanie 36

Aby zapewnić prawidłowe funkcjonowanie urządzeń w serwerowni, konieczne jest dostarczenie powietrza o takich parametrach:

A. temperatura (0 ÷ 5°C), wilgotność (40 ÷ 45%)

B. temperatura (19 ÷ 25°C), wilgotność (40 ÷ 45%)

C. temperatura (45 ÷ 55°C), wilgotność (40 ÷ 45%)

D. temperatura (19 ÷ 25°C), wilgotność (90 ÷ 95%)

Optymalna temperatura dla urządzeń w serwerowni powinna wynosić od 19 do 25°C, a wilgotność powinna być utrzymywana na poziomie 40 do 45%. Taki zakres zapewnia efektywne chłodzenie sprzętu oraz minimalizuje ryzyko kondensacji wody, co mogłoby prowadzić do uszkodzeń. Utrzymanie właściwej wilgotności jest kluczowe, ponieważ zbyt wysoka może prowadzić do korozji komponentów elektronicznych, natomiast zbyt niska wilgotność może zwiększać ryzyko elektrostatycznych wyładowań. Przykładem są centra danych, które implementują systemy monitorowania temperatury i wilgotności, aby dostosować warunki do specyfikacji producentów sprzętu, co jest zgodne z wytycznymi ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers). Standardowe praktyki obejmują także regularne przeglądy i kalibrację systemów klimatyzacyjnych, aby zapewnić stałe parametry, co przyczynia się do dłuższej żywotności i niezawodności infrastruktury IT.

Pytanie 37

Na rysunku zamieszczono charakterystykę

A. wzmacniacza napięciowego.

B. zasilacza niestabilizowanego.

C. ogranicznika napięcia.

D. zasilacza stabilizowanego z układem ograniczającym prąd obciążenia.

Podczas analizy pozostałych odpowiedzi pojawia się szereg błędnych koncepcji, które mogą prowadzić do mylnych wniosków. Na przykład, wzmacniacz napięciowy, mimo że może stabilizować napięcie, działa w zupełnie innym kontekście. Jego głównym celem jest zwiększenie amplitudy sygnału wejściowego, a nie stabilizacja napięcia. Wzmacniacze napięciowe nie mają wbudowanych mechanizmów ograniczających prąd obciążenia, co sprawia, że nie są odpowiednie w aplikacjach, gdzie istotna jest ochrona przed przeciążeniem. Ogranicznik napięcia z kolei ma na celu zabezpieczenie obwodów przed przekroczeniem określonego poziomu napięcia, co również nie jest funkcją, której szukamy w kontekście stabilizacji napięcia przy zmieniającym się prądzie obciążenia. Natomiast zasilacz niestabilizowany, będący kolejną niepoprawną odpowiedzią, nie jest w stanie utrzymać stałego napięcia wyjściowego przy zmiennym obciążeniu, co czyni go nieadekwatnym w wielu zastosowaniach, gdzie stabilność napięcia jest kluczowa. Trudności w rozróżnieniu tych urządzeń mogą wynikać z niepełnej wiedzy na temat ich funkcji i zastosowań, co prowadzi do błędnych założeń. Wiedza o różnicach między tymi rozwiązaniami jest fundamentalna dla zrozumienia ich zastosowania w rzeczywistych systemach elektronicznych.

Pytanie 38

Co oznacza zapis 2B1Q na zakończeniu sieciowym u abonenta?

A. Zakończenie sieciowe stosuje modulację dwupoziomową.

B. Zakończenie sieciowe stosuje kod, który każde dwa kolejne bity zamienia na jeden poziom napięcia.

C. Zakończenie sieciowe stosuje kod, który każde dwa kolejne bity zamienia na jeden z czterech poziomów amplitudy napięcia.

D. Zakończenie sieciowe stosuje cyfrową modulację impulsowo-kodową.

Zapis 2B1Q odnosi się do metody kodowania, w której dwa bity są zamieniane na jeden z czterech poziomów napięcia, co pozwala na efektywniejsze wykorzystanie pasma. Technika ta jest szczególnie użyteczna w telekomunikacji, gdyż umożliwia przesyłanie większej ilości danych w tym samym czasie w porównaniu do tradycyjnych metod kodowania, takich jak modulacja dwupoziomowa. W praktyce, zastosowanie kodowania 2B1Q może być obserwowane w systemach DSL oraz w innych technologiach szerokopasmowych, które wymagają zwiększonej przepustowości. Kod ten jest zgodny z odpowiednimi standardami, co zapewnia interoperacyjność różnych urządzeń telekomunikacyjnych i poprawia jakość sygnału. Dzięki temu, operatorzy sieci mogą oferować klientom bardziej niezawodne i szybsze usługi, co jest kluczowe w konkurencyjnym środowisku telekomunikacyjnym.

Pytanie 39

Który kabel jest przedstawiony na rysunku?

A. Optotelekomunikacyjny kabel z włóknami w ścisłej tubie.

B. Kabel telekomunikacyjny miejscowy, samonośny.

C. Kabel telekomunikacyjny stacyjny.

D. Optotelekomunikacyjny kabel z włóknami w tubie centralnej.

Zrozumienie różnicy pomiędzy różnymi typami kabli telekomunikacyjnych jest kluczowe dla prawidłowej oceny ich zastosowań. Na przykład, odpowiedzi sugerujące kabel telekomunikacyjny stacyjny lub optotelekomunikacyjny kabel z włóknami w ścisłej tubie, nie uwzględniają faktu, że każdy z tych kabli ma inne właściwości i przeznaczenie. Kabel telekomunikacyjny stacyjny jest zazwyczaj stosowany w infrastrukturze miejskiej, ale nie jest przystosowany do samodzielnego montażu na słupach, co eliminuje możliwość jego zastosowania w tym kontekście. Z kolei optotelekomunikacyjny kabel z włóknami w ścisłej tubie charakteryzuje się bardziej skomplikowaną konstrukcją, co czyni go bardziej odpowiednim do zastosowań w złożonych sieciach światłowodowych, ale nie jest to typowy kabel do montażu na słupach. Problemem w analizie tych odpowiedzi jest tendencja do skupiania się na rozpoznawaniu wizualnym, zamiast na zrozumieniu funkcji i zastosowań danego kabla. To prowadzi do błędnych wniosków, które mogą skutkować niewłaściwym doborem materiałów w praktyce budowlanej lub telekomunikacyjnej, co w dłuższej perspektywie wpływa na efektywność i niezawodność sieci.

Pytanie 40

Możliwość używania fal nośnych o identycznych częstotliwościach w komórkach systemu telefonii komórkowej, które nie sąsiadują ze sobą, stanowi przykład zastosowania zwielokrotnienia

A. SDM (Space Division Multiplexing)

B. CDM (Code Division Multiplexing)

C. FDM (Frequency Division Multiplexing)

D. TDM (Time Division Multiplexing)

Zastosowanie fal nośnych o tych samych częstotliwościach w różnych komórkach telefonii komórkowej jest niezwiązane z technikami FDM, CDM czy TDM. Frequency Division Multiplexing (FDM) polega na podziale dostępnego pasma na różne podpasma, co nie jest odpowiednie w kontekście udostępniania tych samych częstotliwości w różnych lokalizacjach. W zastosowaniach FDM, każda transmisja wymaga wyodrębnienia osobnych częstotliwości, co skutkuje nieefektywnym wykorzystaniem zasobów w przypadku bliskich lokalizacji. Z kolei Code Division Multiplexing (CDM) wykorzystuje unikalne kody do rozróżnienia sygnałów, jednak nie odnosi się bezpośrednio do geograficznego rozmieszczenia komórek. W przypadku Time Division Multiplexing (TDM), sygnały są przesyłane w wyznaczonych czasach, co również nie pozwala na równoległe wykorzystanie tych samych częstotliwości w różnych komórkach. Typowym błędem myślowym jest mylenie tych technik z przestrzennym podziałem, co prowadzi do nieporozumień dotyczących ich zastosowania w infrastrukturze telekomunikacyjnej. Właściwe zrozumienie różnic pomiędzy tymi metodami jest kluczowe dla prawidłowego projektowania i zarządzania sieciami telefonii komórkowej, zwłaszcza w kontekście rosnących wymagań związanych z jakością usług oraz efektywnością wykorzystania pasma.

Rozpocznij nowy egzamin

Powrót do strony głównej
