Wyniki egzaminu

Niepoprawna odpowiedź. Jak wybierasz niepoprawną odpowiedź, to zazwyczaj wynika to z tego, że źle rozumiesz, jak działają połączenia nitowe. Często ludzie przeszacowują, ile przekrojów nit jest w ogóle ścinanych, co prowadzi do wyboru 3 lub 4. Kluczowe jest to, żeby zrozumieć, że nit łączy dwie części konstrukcji i siła ścinająca działa na końcach nita, a nie w środku. Odpowiedź 1 może się pojawić przez złe rozumienie sił w połączeniu. W rzeczywistości ta siła ścinająca działa na styku materiałów, a w przypadku nitów ogranicza się do dwóch miejsc kontaktu. Przy projektowaniu połączeń ważne jest, żeby stosować zasady mechaniki materiałów i rozumieć, jak obciążenia wpływają na różne typy połączeń. Normy takie jak AISC mówią, że projektanci muszą to analizować, bo inaczej mogą źle ocenić nośność połączeń, co może prowadzić do poważnych problemów. Dlatego dobra wiedza o działaniu połączeń mechanicznych i umiejętność analizy tych sił są naprawdę ważne.

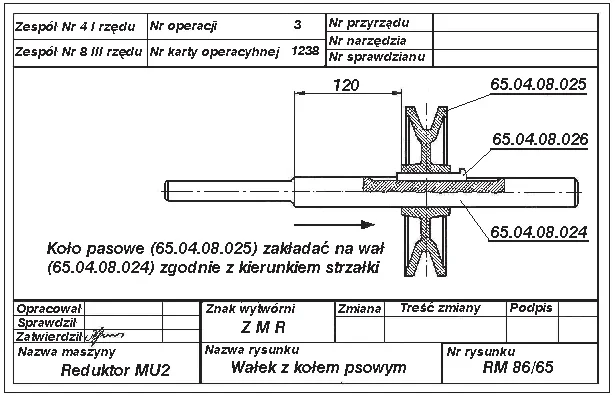

Niepoprawna odpowiedź. Zrozumienie różnic między różnymi rodzajami rysunków technicznych jest kluczowe w pracy inżynieryjnej. Odpowiedzi operacyjne, montażowe i wykonawcze wskazują na różne aspekty dokumentacji technicznej, które mogą być łatwo mylone. Rysunek operacyjny jest wykorzystywany do prezentacji procesów technologicznych i operacji, które muszą być wykonane w trakcie produkcji. Jest to dokument, który nie przedstawia struktury zespołu, lecz skupia się na sekwencji działań, co znacznie różni się od rysunku złożeniowego. Z kolei rysunek montażowy ilustruje sposób, w jaki poszczególne części są łączone, ale nie prezentuje całościowego zespołu w kontekście jego funkcjonowania. Rysunki wykonawcze natomiast koncentrują się na szczegółach konstrukcyjnych i materiałowych, które są niezbędne do produkcji poszczególnych elementów. Kluczowym błędem w rozumieniu tych koncepcji jest brak dostrzegania, że rysunki złożeniowe oferują kompleksowy widok na interakcje między komponentami, co jest niezbędne do efektywnego projektowania i wdrażania systemów. Dlatego ważne jest, aby dokładnie analizować i rozumieć każdy typ rysunku w kontekście jego zastosowania oraz docelowego celu, jakiemu ma służyć.

Niepoprawna odpowiedź. Odpowiedzi dotyczące łożysk wzdłużnych, dwurzędowych i poprzecznych nie są poprawne z kilku kluczowych powodów. Łożyska wzdłużne są projektowane głównie do przenoszenia obciążeń osiowych, co oznacza, że ich konstrukcja nie pozwala na efektywne przenoszenie obciążeń promieniowych. W przypadku łożysk dwurzędowych, choć rzeczywiście mogą one przenosić obciążenia w obu kierunkach, ich konstrukcja różni się od łożysk skośnych, ponieważ bieżnie są ustawione równolegle, co ogranicza ich zdolność do przenoszenia obciążeń w różnych kierunkach jednocześnie. Z kolei łożyska poprzeczne, które także są skonstruowane z bieżni ustawionych w inny sposób, nie są w stanie sprostać wymaganiom przenoszenia skomplikowanych obciążeń, jakie występują w zastosowaniach wymagających dużej precyzji. Typowe błędy myślowe prowadzące do tych niepoprawnych odpowiedzi to niedostateczne zrozumienie układów łożysk i ich specyfiki. Kluczowe jest, aby przy wyborze odpowiedniego łożyska uwzględnić zarówno charakterystykę obciążeń, jak i zastosowanie, co bezpośrednio wpływa na efektywność i bezpieczeństwo pracy urządzeń mechanicznych. W praktyce, dla inżynierów i projektantów, właściwy dobór łożysk jest niezbędny, aby zapewnić długowieczność i niezawodność w działaniu maszyn.

Niepoprawna odpowiedź. Wybór pozostałych odpowiedzi może prowadzić do błędnych wniosków dotyczących montażu w produkcji. Kompensacja ciągła odnosi się do produkcji, w której elementy są wytwarzane w dużych seriach, co pozwala na automatyzację procesów i minimalizację prac ręcznych. Tego rodzaju podejście nie wymaga wysokiego poziomu kwalifikacji pracowników, a raczej skupia się na efektywności i powtarzalności procesów. Zamienność całkowita to koncepcja, w której wszystkie elementy mogą być swobodnie wymieniane bez konieczności przeprowadzania dodatkowych prac dopasowujących. W związku z tym, charakteryzuje się standardyzacją oraz dużą automatyzacją, co jest przeciwieństwem unikalności wyrobów. Dopasowanie części, które wymaga wysoce wykwalifikowanych pracowników, jest niezgodne z tym podejściem. Selekcja części także nie jest adekwatnym terminem w tym kontekście, ponieważ odnosi się do procesu wyboru komponentów z dostępnych zasobów, co sugeruje, że montaż jest zautomatyzowany lub nie wymaga specjalistycznych umiejętności. Typowym błędem myślowym jest mylenie wysokiej jakości montażu z dużą produkcją seryjną, co prowadzi do nieprawidłowego doboru metod montażu w zależności od wymagań produkcji. Stosując odpowiednie standardy, jak ISO 9001, można zapewnić właściwe podejście do różnych rodzajów montażu, zwiększając efektywność oraz jakość produktów.

Niepoprawna odpowiedź. Tuleje dystansowe to elementy stosowane w przypadku, gdy konieczne jest zwiększenie odległości pomiędzy wrzecionem a narzędziem. Mogą one być użyteczne w niektórych aplikacjach, jednak nie są one odpowiednie do mocowania frezów o chwycie cylindrycznym. Ich zadanie nie polega na jednoczesnym zaciskaniu frezu, co jest kluczowe w procesie obróbki. Zastosowanie tulei dystansowych może prowadzić do niepożądanych luzów, co negatywnie wpływa na precyzję obróbki. Użycie tulei redukcyjnych ma na celu dostosowanie średnicy narzędzia do wrzeciona, jednak również nie zapewnia ono wystarczającego zabezpieczenia narzędzia w trakcie obróbki. Tuleje te są często stosowane w sytuacjach, gdy narzędzie ma inną średnicę niż uchwyt, ale nie gwarantują stabilności, jaką oferują oprawki zaciskowe. Uchwyty trójszczękowe są popularnym rozwiązaniem w obróbce toczenia, ale nie są one przeznaczone do mocowania frezów w frezarkach, gdzie wymagana jest precyzyjna kontrola pozycji narzędzia. W praktyce, błędne stosowanie tych elementów zamiast odpowiednich oprawek zaciskowych może prowadzić do obniżenia jakości obrabianych detali, zwiększenia zużycia narzędzi oraz ryzyka uszkodzenia samej frezarki.

Niepoprawna odpowiedź. W tym pytaniu łatwo pójść za samym skojarzeniem ze słowem „złożeniowy” i przez to wybrać rysunek montażowy albo zestawieniowy. Rysunek montażowy rzeczywiście dotyczy zespołu części, ale jego głównym zadaniem jest pokazanie sposobu połączenia elementów, kolejności składania, położenia części, ewentualnie luzów montażowych, pasowań i wymagań związanych z pracą mechanizmu. Nie musi on zawierać pełnych wymiarów potrzebnych do wykonania każdej części od zera. Na hali montażowej taki rysunek jest bardzo pomocny, ale dla operatora frezarki czy tokarza bywa po prostu za mało szczegółowy.

Rysunek zabiegowy jest związany z konkretnym zabiegiem technologicznym, czyli fragmentem procesu obróbki. Pokazuje zwykle, co trzeba wykonać na danym etapie, na przykład splanować powierzchnię, wykonać otwór albo sfazować krawędź. Nie obejmuje jednak pełnej informacji o wszystkich częściach składowych całego zespołu, więc nie pasuje do opisu z pytania. Z mojego doświadczenia uczniowie często mylą „zabiegowy” z „operacyjnym”, bo oba pojęcia są z technologii wykonania, ale zakres informacji jest inny.

Rysunek zestawieniowy także przedstawia zespół i zwykle zawiera wykaz części, numery pozycji oraz podstawowe dane identyfikacyjne. Jest świetny do orientacji, z czego składa się wyrób, i do kontroli kompletności dokumentacji. Jednak w tym konkretnym ujęciu chodzi o rysunek, który niesie kompletne informacje wykonawcze dla części składowych, czyli o rysunek operacyjny. Typowy błąd myślowy polega na tym, że „zestawienie” kojarzy się z pełnym kompletem danych, a w praktyce branżowej pełny komplet informacji wykonawczo-technologicznej ma zupełnie inne znaczenie.

Niepoprawna odpowiedź. Wybór odpowiedzi dotyczącej spoiny okrągłej, czołowej lub punktowej wskazuje na pewne nieporozumienia dotyczące technik spawania oraz ich zastosowania. Spoina okrągła, choć może sugerować efektywne połączenie w niektórych aplikacjach, nie jest standardowo stosowana do łączenia elementów w sposób, który zapewnia ciągłość i rozłożenie obciążeń w całym połączeniu. Podobnie, spoina czołowa jest zazwyczaj używana w sytuacjach, gdzie dwa elementy są łączone w linii prostej, co nie odnosi się do kontekstu połączenia obwodowego. Z kolei spoina punktowa, choć również stosowana, ma ograniczone zastosowanie, ponieważ zapewnia jedynie lokalne połączenie i nie jest w stanie przenieść obciążeń w taki sposób, aby zagwarantować stabilność całej konstrukcji. Niepoprawne odpowiedzi mogą wynikać z tendencyjnego myślenia, które skupia się na pojedynczych aspektach połączeń spawalniczych, zamiast na ich całościowym działaniu. W praktyce, dla uzyskania optymalnych rezultatów, kluczowe jest zrozumienie, że odpowiedni dobór metody połączenia jest niezbędny dla zapewnienia trwałości oraz bezpieczeństwa konstrukcji, co wyraźnie podkreślają standardy branżowe oraz zalecenia inżynieryjne.

Niepoprawna odpowiedź. Jak wybierzesz inne łożysko niż 6006, to mogą być spore kłopoty. Na przykład łożysko 6200, mimo że jest popularne, ma średnicę wewnętrzną tylko 10 mm. To znaczy, że w ogóle się nie nadaje na czop 30 mm. Taki błąd w doborze może prowadzić do uszkodzeń łożyska albo czopa, a to wiąże się z dodatkowymi kosztami. Z kolei łożyska 6206 i 6306 mają odpowiednią średnicę, ale są zbyt szerokie, bo mają 16 mm i 17 mm, co przekracza dopuszczalne limity gniazda 16 mm. Użycie niewłaściwych wymiarów może skutkować luzem, a nawet zablokowaniem łożyska, co grozi uszkodzeniem całego mechanizmu. Z mojego doświadczenia, często ludzie zapominają o kluczowych parametrach przy doborze łożysk. Pamiętaj, że trzeba patrzeć nie tylko na średnicę, ale i na szerokość oraz nośność, aby wszystko działało jak należy.

Niepoprawna odpowiedź. Wybór nieprawidłowej odpowiedzi może wynikać z mylnego przekonania, że inne dokumenty, takie jak graf następstw operacji montażu, schemat montażu czy karta instrukcyjna montażu, pełnią tę samą rolę co karta technologiczna montażu. Graf następstw operacji montażu może być pomocny w wizualizacji kolejności działań, ale nie dostarcza szczegółowych instrukcji dotyczących wykonania tych operacji, co jest kluczowe w kontekście technologii montażu. Schemat montażu dostarcza ogólnego zarysu dotyczącego rozmieszczenia elementów i ich połączeń, jednak nie zawiera informacji o specyfikacji technologicznej, co czyni go niewystarczającym dokumentem w wielu sytuacjach. Karta instrukcyjna montażu, z kolei, może zawierać instrukcje użytkowania lub obsługi, ale niekoniecznie odnosi się do szczegółowych aspektów technologicznych montażu. Często przyczyną takich błędnych wyborów jest brak zrozumienia kluczowych różnic między tymi dokumentami oraz ich rolami w procesie produkcyjnym. Wiedza na temat różnych typów dokumentacji oraz ich funkcji jest fundamentalna dla efektywnego zarządzania procesem montażu i osiągania zgodności z normami jakości, co w dłuższej perspektywie wpływa na konkurencyjność przedsiębiorstwa.

Niepoprawna odpowiedź. Chociaż odpowiedzi czynnościowy, wykonawczy i operacyjny mogą na pierwszy rzut oka wydawać się zbliżone do złożeniowego, to jednak różnią się one fundamentalnie w kontekście dokumentacji technicznej. Czynnościowy rysunek koncentruje się na operacjach i procesach, które zachodzą w danym urządzeniu, a nie na jego fizycznej budowie. Oznacza to, że nie przedstawia wszystkich elementów, lecz raczej sposób ich działania. Wykonawczy rysunek, z drugiej strony, dotyczy bardziej aspektów produkcji i często skupia się na detalach dotyczących materiałów oraz technologii wytwarzania, ale również nie ilustruje pełnej struktury urządzenia. Z kolei rysunki operacyjne odnoszą się do procedur eksploatacyjnych oraz instrukcji obsługi, co również nie pokrywa się z ideą przedstawienia wszystkich części urządzenia. Te podejścia mogą prowadzić do nieporozumień, jeśli chodzi o zrozumienie całości mechanizmu. Dlatego, przy opracowywaniu dokumentacji technicznej, istotne jest, aby stosować odpowiednie typy rysunków w zależności od celu i kontekstu, co jest kluczowe dla efektywnej komunikacji w zespole projektowym oraz w trakcie produkcji i konserwacji sprzętu.

Niepoprawna odpowiedź. Wiedza na temat konserwacji elektrycznych szaf sterujących jest niezbędna, aby zrozumieć, dlaczego inne odpowiedzi nie są właściwe. Sprawdzanie ciągłości przewodów elektrycznych, choć istotne, nie jest kluczowym elementem regularnej konserwacji. Tego rodzaju procedury powinny być wykonywane w przypadku problemów z działaniem sprzętu, a nie jako rutynowa praktyka. Ponadto, demontaż i oczyszczenie dostępnych styków elektrycznych może prowadzić do uszkodzeń, jeśli nie są przeprowadzane zgodnie z zaleceniami producenta. Takie działania wymagają specjalistycznej wiedzy oraz narzędzi, a ich niewłaściwe wykonanie może skutkować poważnymi konsekwencjami, w tym uszkodzeniem urządzeń. Umycie szafy rozpuszczalnikiem, zarówno wewnątrz, jak i na zewnątrz, jest niewłaściwe, ponieważ może prowadzić do uszkodzenia komponentów elektronicznych i izolacji. Rozpuszczalniki mogą zniszczyć powłokę ochronną na elementach elektronicznych, co zwiększa ryzyko awarii. Kluczowe jest, aby konserwacja opierała się na zrozumieniu funkcji poszczególnych komponentów oraz ich wymagań, a nie na stosowaniu ogólnych lub nieodpowiednich metod.

Niepoprawna odpowiedź. Odpowiedzi o demontażu urządzeń hydraulicznych, wymianie łożysk tocznych czy okładzin ciernych sprzęgieł i hamulców są ważne, ale nie wchodzą w zakres przeglądu technicznego. Przegląd techniczny powinien skupiać się na stanie maszyny na poziomie mechanicznym, czyli kontrola i dokręcanie połączeń oraz ogólny stan techniczny. Demontaż hydrauliki czy ich czyszczenie to bardziej skomplikowane rzeczy, które powinny być robione w ramach konkretnej konserwacji, nie zaś podczas rutynowego przeglądu. Wymiana łożysk to też coś, co robimy tylko jak widać, że są uszkodzone albo zużyte, a nie to powinniśmy robić za każdym razem przy standardowym przeglądzie. Poza tym, wymiana okładzin sprzęgieł i hamulców to naprawdę złożony proces, który wymaga specjalistycznej wiedzy i narzędzi, więc nie ma potrzeby, żeby robić to podczas przeglądu technicznego. Zrozumienie tych różnic to klucz do lepszego zarządzania utrzymaniem ruchu i redukcją kosztów eksploatacji obrabiarek.

Niepoprawna odpowiedź. Jak ocenialiśmy odpowiedzi na to pytanie, widać, że ważne jest, by rozumieć, jakie narzędzia mechaniczne są potrzebne w różnych zadaniach. Odpowiedź na temat ściągania pokryw zaworów wskazuje, że użytkownik może mylić różne narzędzia. Przyrządy do ściągania pokryw silników służą do demontażu pokryw, co zwykle nie wymaga ściągacza do łożysk. Montaż tulei prowadzących czy różnych elementów to raczej inne techniki, czyli prasy lub inne narzędzia, a nie ściągacz. Trzeba też zrozumieć, że ściągacz do łożysk ma swoją specyfikę i robi coś innego niż narzędzia do montażu. Każdy z tych procesów wymaga innego podejścia, a niewłaściwe użycie narzędzi może prowadzić do problemów w warsztacie. Dlatego ważne jest, aby wiedzieć, jak różne narzędzia spełniają swoje role i do czego się je wykorzystuje w mechanice.

Niepoprawna odpowiedź. Montaż łożysk tocznych to proces, który wymaga dużej precyzji i uwagi. Kluczowym aspektem jest prawidłowe smarowanie łożysk, jednak nie można tego mylić z dopuszczaniem bezpośrednich uderzeń narzędzi w łożyska. W rzeczywistości, dobre nasmarowanie łożyska smarem stałym jest ważne, jednak nie powinno to prowadzić do zaniedbania właściwych technik montażowych. Używanie nafty lub benzyny do mycia łożysk również nie jest zalecane, ponieważ te substancje mogą pozostać na łożyskach, a ich resztki mogą wpłynąć na właściwości smaru, co prowadzi do przyspieszonego zużycia. Właściwe podejście to stosowanie dedykowanych środków czyszczących, które są zgodne z wymaganiami producenta łożysk. Z kolei korzystanie z odpowiednich tulei do wciskania łożysk i koncentrowanie siły na jednym miejscu może wydawać się logiczne, ale w rzeczywistości prowadzi to do miejscowego odkształcenia łożyska i jego uszkodzenia. Rozkład siły na całej powierzchni jest kluczowy, aby zapewnić równomierne osadzenie łożyska. W kontekście standardów branżowych, takich jak ISO 11364, ważne jest, aby stosować metody montażu, które nie tylko zapewniają poprawną instalację, ale również minimalizują ryzyko uszkodzeń podczas całego cyklu życia łożyska.

Niepoprawna odpowiedź. Wybór rysunku montażowego, zestawieniowego lub złożeniowego jako odpowiedzi na pytanie o rysunek wykonawczy wskazuje na nieporozumienie dotyczące ich funkcji w procesie projektowania i produkcji. Rysunek montażowy, choć istotny, skupia się na pokazaniu, jak różne części są ze sobą łączone i jakie komponenty są potrzebne do złożenia finalnego produktu. Zawiera ogólne informacje, ale nie dostarcza szczegółów dotyczących pojedynczych elementów, takich jak ich wymiary czy tolerancje. Z kolei rysunek zestawieniowy przedstawia wszystkie elementy konstrukcyjne i ich ilości, ale również nie skupia się na specyfikacji wykonania. Rysunek złożeniowy, natomiast, to dokument ukazujący cały zespół złożony z różnych części, ale nie zawiera precyzyjnych danych potrzebnych do ich wykonania. Wybór tych rysunków może wynikać z mylnego przekonania, że każdy typ dokumentacji inżynieryjnej spełnia te same potrzeby. W praktyce jednak, tylko rysunek wykonawczy dostarcza pełnej specyfikacji, niezbędnej dla efektywnego i precyzyjnego wytwarzania części, co jest kluczowe w kontekście jakości i efektywności procesów produkcyjnych. Kompleksowe zrozumienie różnic między tymi rodzajami rysunków jest niezbędne dla każdego inżyniera czy technika, co podkreśla znaczenie kształcenia w tej dziedzinie.

Niepoprawna odpowiedź. Montaż z zachowaniem pełnej zamienności nie może opierać się na stosowaniu części wykonanych z rozszerzonymi granicami tolerancji. Rozszerzone granice tolerancji prowadzą do znacznych odchyleń wymiarów, co skutkuje niemożnością zapewnienia właściwego dopasowania między różnymi elementami. Zastosowanie takich tolerancji może prowadzić do sytuacji, w których elementy nie pasują do siebie, co wymaga dodatkowej obróbki lub wręcz uniemożliwia ich użycie w danym montażu. Ponadto, stosowanie dowolnych granic tolerancji to podejście, które ignoruje fundamentalne zasady inżynieryjne, które jasno wskazują na konieczność precyzyjnego określenia wymiarów i tolerancji. Takie podejście zwiększa ryzyko błędów produkcyjnych oraz obniża jakość finalnych produktów. Z kolei podział na grupy selekcyjne, choć może być stosowany w niektórych kontekstach, nie odnosi się bezpośrednio do zasady pełnej zamienności. Selekcja elementów może być przydatna w procesach, gdzie tolerancje są zróżnicowane, ale nie umożliwia to osiągnięcia stałej wymienności, co jest kluczowe w precyzyjnych zastosowaniach inżynieryjnych. Przykładem może być produkcja narzędzi precyzyjnych, gdzie każdy element musi być wykonany zgodnie z ściśle określonymi normami, aby zapewnić ich długotrwałe i niezawodne działanie.

Niepoprawna odpowiedź. Rozumienie procesu planowania technologii montażu jest istotne, jeśli chcemy, żeby produkcja działała sprawnie. Ustalenie norm czasowych, które zależą od umiejętności pracowników, jest ważne, ale lepiej to ogarnąć po tym, jak zdefiniujemy podstawowe założenia dotyczące wyrobu i co chcemy produkować. Jeśli zaczniemy od norm czasowych, to możemy się zgubić, bo nie weźmiemy pod uwagę kontekstu, w jakim ten produkt będzie montowany. Ustalanie metod montażu i przeznaczenia wyrobu musi iść w parze z określeniem celów, które chcemy osiągnąć. Kontrola jakości jest ważna, ale jej dobór powinien bazować na wcześniej ustalonym przeznaczeniu. Zbyt szybkie skupienie się na kontroli jakości może nas narazić na niepotrzebne wydatki na technologie, które mogą być bez sensu, jeśli produkt nie spełnia podstawowych wymagań rynku. Dlatego warto pomyśleć o narzędziach, jak analizy SWOT, bo one mogą pomóc zrozumieć mocne i słabe strony produkcji. Zrozumienie tych spraw jest ważne, bo zapobiegnie typowym błędom w planowaniu, które mogą prowadzić do problemów, opóźnień i wyższych kosztów.

Niepoprawna odpowiedź. Pomiar szczeliny między głowicą a blokiem silnika, pomiar odkształceń głowicy przy montażu oraz próba szczelności między tłokiem a cylindrem są ważnymi aspektami związanymi z ogólnym stanem silnika, jednak nie zastępują one kluczowego procesu, jakim jest kontrola momentu dokręcania. W przypadku pomiaru szczeliny, choć może on dostarczać informacji o potencjalnych nieszczelnościach, nie uwzględnia on kluczowego aspektu, jakim jest równomierne rozłożenie sił na całej powierzchni kontaktu. Z kolei pomiar odkształceń głowicy w trakcie montażu może być pomocny, ale nie powinien być jedynym sposobem oceny poprawności instalacji, gdyż niewłaściwe dokręcenie śrub może powodować odkształcenia, które nie są widoczne bezpośrednio. Próba szczelności między tłokiem a cylindrem oraz pomiar kompresji również są istotne dla oceny stanu silnika, jednak powinny być przeprowadzane w innym etapie diagnostyki silnika. Typowym błędem jest mylenie tych pomiarów z kluczowym procesem dokręcania głowicy, co może prowadzić do zaniechania niezbędnych kroków, które wpływają na trwałość i wydajność silnika. Dlatego tak ważne jest przestrzeganie sekwencji i momentu dokręcania zamiast skupiania się jedynie na pomiarach, które mogą dostarczać niepełnych informacji.

Niepoprawna odpowiedź. W przypadku udzielenia niepoprawnej odpowiedzi, warto zwrócić uwagę na kilka istotnych aspektów dotyczących montażu elementów zespołu haka. Przede wszystkim, niektóre z propozycji kolejności montażu ignorują fundamenty prawidłowej sekwencji, co prowadzi do nieprawidłowego osadzenia kluczowych komponentów. Element 6, będący hakiem, pełni rolę głównego nośnika dla pozostałych części, dlatego jego montaż powinien zawsze odbywać się w pierwszej kolejności. Jeśli hak zostanie zamontowany po innych elementach, jak to sugerują niektóre niepoprawne odpowiedzi, to istnieje ryzyko, że cała konstrukcja będzie niestabilna. Dodatkowo, konieczność użycia nakrętki (element 4) do zabezpieczenia trzpienia (element 5) przed nałożeniem podkładki (element 3) jest kluczowym błędem, który może prowadzić do awarii w systemie. Praktyczne zastosowanie inżynieryjnych zasad montażu wymaga ścisłego przestrzegania zaleceń dotyczących kolejności, aby uniknąć sytuacji, w których luźne elementy mogłyby prowadzić do poważnych uszkodzeń lub wypadków. Nieprawidłowe podejście do montażu może również wpływać na dalsze użytkowanie haka, co podkreśla znaczenie dokładnego zrozumienia każdego elementu oraz jego roli w całej konstrukcji. Kluczowe jest, aby inżynierowie i technicy znali poprawną sekwencję montażu, co jest potwierdzone przez liczne standardy branżowe oraz dobre praktyki inżynieryjne. Przeanalizowanie każdego elementu oraz ich wzajemnych relacji w procesie montażu jest niezbędnym krokiem do zapewnienia zarówno bezpieczeństwa, jak i funkcjonalności całego zespołu.

Niepoprawna odpowiedź. Wydaje się, że odpowiedzi dotyczące normy czasu pracy, numerów operacji oraz wyposażenia technologicznego mogą budzić pewne wątpliwości w kontekście karty technologicznej montażu. Normy czasu pracy są istotnym elementem, który określa, ile czasu powinno zająć wykonanie poszczególnych operacji montażowych, co jest kluczowe dla planowania i optymalizacji procesu produkcji. Właściwe oszacowanie norm czasu pracy pozwala na efektywne zarządzanie zasobami oraz terminowe wykonanie zleceń. Z kolei numery operacji są używane do identyfikacji konkretnych kroków w procesie montażu, co ułatwia śledzenie postępów oraz identyfikację potencjalnych problemów w toku produkcji. Ponadto, wyposażenie technologiczne, takie jak maszyny i urządzenia, również jest nieodłącznym elementem procesu montażu, ponieważ zapewnia odpowiednie narzędzia oraz technologie niezbędne do wykonania zadań. Dobrą praktyką w branży produkcyjnej jest posiadanie kompleksowych kart technologicznych, które zawierają wszystkie istotne informacje, w tym narzędzia, które są wykorzystywane, ponieważ ich obecność może wpływać na jakość i efektywność produkcji. Dlatego warto unikać uproszczeń w myśleniu, że karta technologiczna montażu nie może zawierać tych elementów, gdyż są one kluczowe dla prawidłowego funkcjonowania procesu produkcyjnego.

Niepoprawna odpowiedź. Wybór pomiaru dokładności wzajemnego ustawiania części jako odpowiedzi wskazującej na czynność nieprzeprowadzaną na stanowisku montażowym kontrolnym może wynikać z nieporozumienia dotyczącego roli tego stanowiska oraz specyfiki procesów kontrolnych. Pomiar odchyłek położenia części jest kluczowy w celu weryfikacji, czy elementy zostały zamontowane w odpowiednich lokalizacjach, co wpływa na funkcjonalność końcowego produktu. Niezbędnym aspektem montażu jest także pomiar wydłużenia śrub, który pozwala na ocenę sił dokręcania i tym samym jakości połączeń. Właściwe sprawdzanie wartości luzów łączonych części jest istotne dla zapewnienia prawidłowego działania mechanizmów, co jest szczególnie ważne w branżach takich jak motoryzacja, gdzie tolerancje mechaniczne są ściśle regulowane. Stąd wybór dokładności wzajemnego ustawiania części jako operacji kontrolnej na stanowisku montażowym jest błędny, ponieważ ta czynność dotyczy bardziej fazy projektowania, gdzie analizowane są aspekty geometrii i dopasowania, a nie finalnej weryfikacji jakości montażu. Użytkownicy często mylą etapy procesów produkcyjnych, co prowadzi do nieporozumień w zakresie odpowiednich metod kontroli jakości. Istotne jest, aby zrozumieć, że każda z tych czynności ma swoje miejsce w procesie produkcyjnym i kontrolnym, a ich realizacja ma kluczowe znaczenie dla zapewnienia najwyższej jakości wyrobów.

Niepoprawna odpowiedź. Wybór odpowiedzi sugerującej zastosowanie zgrzewarki, spawarki lub nitownicy w kontekście przedstawionego rysunku jest błędny z kilku powodów. Zgrzewarka łączy materiały poprzez ich miejscowe stopienie pod wpływem wysokiej temperatury i ciśnienia, co nie jest zgodne z metodą lutowania. Zgrzewanie nie przewiduje stosowania dodatkowego materiału łączącego, dlatego nie może być zastosowane w przypadku, gdzie kluczowe jest użycie lutu. Spawarka, podobnie jak zgrzewarka, wykorzystuje wysoką temperaturę do łączenia metali, ale w procesie spawania następuje ich miejscowe topnienie, co czyni ten sposób nieadekwatnym do typu połączenia przedstawionego na rysunku. Nitownica jest używana do łączenia elementów poprzez wprowadzenie nitów, co także różni się od techniki lutowania, która polega na wykorzystaniu materiału topniejącego. W kontekście dobrych praktyk inżynieryjnych, wybór metody łączenia musi być dostosowany do właściwości materiałów oraz wymagań konstrukcyjnych. Prawidłowe podejście do technologii łączenia pozwala na uzyskanie połączeń o odpowiednich parametrach wytrzymałościowych i funkcjonalnych, co jest kluczowe w każdym procesie technologicznym.
