Wyniki egzaminu

Niepoprawna odpowiedź. Zrozumienie zasady działania wzmacniaczy operacyjnych jest kluczowe dla prawidłowego interpretowania wyników pomiarów. Wybór odpowiedzi sugerujących zmniejszenie czułości lub obniżenie najniższego zakresu pomiarowego wskazuje na nieprawidłowe zrozumienie roli wzmacniacza operacyjnego. Wzmacniacze te są zaprojektowane w celu zwiększenia sygnału, a więc każde stwierdzenie, że ich zastosowanie zmniejsza czułość pomiaru, jest niezgodne z praktyką inżynieryjną. Zmniejszenie czułości skutkowałoby koniecznością stosowania większych napięć wejściowych, co ograniczałoby zdolność do wykrywania małych sygnałów. Ponadto, obniżenie najniższego zakresu pomiarowego oznaczałoby, że urządzenie pomiarowe mogłoby zarejestrować jedynie bardziej znaczące napięcia, co jest sprzeczne z ideą precyzyjnego pomiaru niewielkich wartości. Typowe błędy w rozumieniu tych zagadnień wynikają z mylenia czułości z zakresem pomiarowym; czułość dotyczy zdolności urządzenia do wykrywania małych sygnałów, natomiast zakres odnosi się do wartości, jakie urządzenie może zarejestrować. Zatem prawidłowe zrozumienie działania wzmacniacza operacyjnego oraz jego właściwości jest kluczowe dla skutecznego pomiaru napięć stałych.

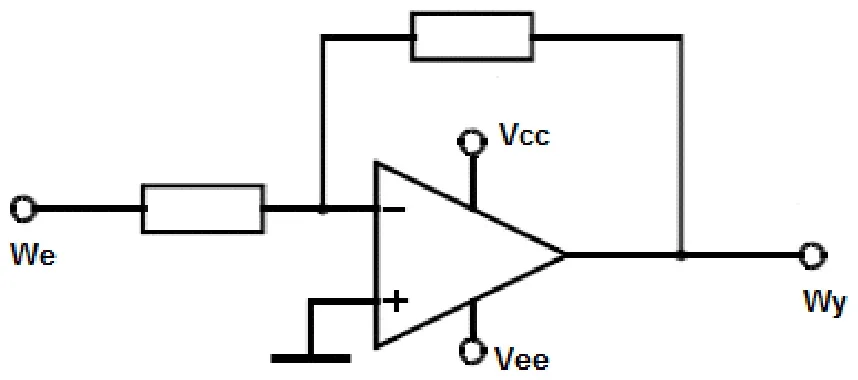

Niepoprawna odpowiedź. W układzie z ujemnym sprzężeniem zwrotnym nie należy zakładać, że wzmocnienie pozostaje bez zmian. Gdyby sprzężenie nie miało wpływu na wzmocnienie, oznaczałoby to w praktyce brak skutecznego zawracania sygnału albo współczynnik sprzężenia równy prawie zeru. W normalnym wzmacniaczu z zamkniętą pętlą część sygnału wyjściowego wraca na wejście i jest odejmowana od sygnału wejściowego, więc układ „sam sobie” ogranicza reakcję. To właśnie dlatego wzmocnienie spada, ale poprawia się stabilność i liniowość. Mylenie tego z sytuacją, w której wzmocnienie wzrasta, wynika często z kojarzenia każdego sprzężenia zwrotnego z „dokładaniem” sygnału. Tak działa raczej dodatnie sprzężenie zwrotne, używane na przykład w generatorach lub przerzutnikach Schmitta, gdzie sygnał zwrotny wzmacnia zmianę. W sprzężeniu ujemnym jest odwrotnie: układ przeciwdziała zmianom. Stwierdzenie, że wzmocnienie jest równe 0, też jest zbyt daleko idące. Ujemne sprzężenie nie wyłącza wzmacniacza, tylko zmniejsza jego efektywne wzmocnienie do ustalonej, kontrolowanej wartości. W praktyce wzmacniacz operacyjny z rezystorami w pętli sprzężenia nadal wzmacnia sygnał, tylko zgodnie z ilorazem rezystancji, a nie z ogromnym wzmocnieniem otwartej pętli. Z mojego doświadczenia najczęstszy błąd polega na patrzeniu tylko na słowo „sprzężenie”, bez rozróżnienia znaku sprzężenia. W elektronice ten znak jest kluczowy: ujemne stabilizuje i zmniejsza wzmocnienie, dodatnie może zwiększać reakcję, a przy złych warunkach prowadzić nawet do wzbudzenia układu.

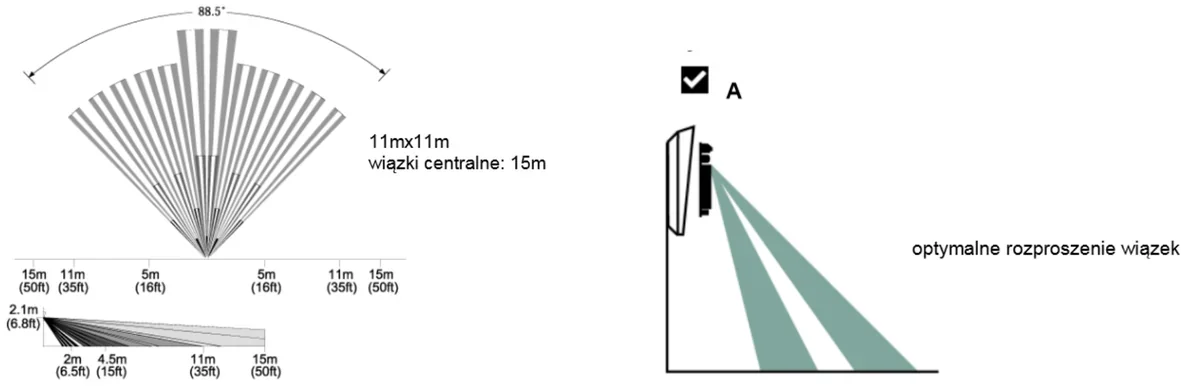

Niepoprawna odpowiedź. Wiesz, przy programowaniu centrali alarmowej w systemie kontroli dostępu, niektórzy mogą myśleć, że najpierw powinni włączyć DLOADX albo zaprogramować czujki PIR. Ale to jest błąd, bo tak myśląc, można przegapić to, że najpierw trzeba zrobić podstawowe ustawienia adresowe. Jak uruchomisz DLOADX bez przypisania unikalnych adresów do manipulatorów, to może być naprawdę ciężko, bo to wpłynie na komunikację między centralą a urządzeniami. Jeszcze niektórzy próbują programować czujki PIR, zanim skończą z adresowaniem. To może spowodować, że system będzie miał problem z rozumieniem sygnałów z czujników, a to jest naprawdę ważne dla działania całego systemu. Wiesz, z doświadczenia widziałem, że niepoprawne zrozumienie tego procesu prowadzi do opóźnień i dodatkowych kosztów na poprawki. Dlatego tak istotne jest, żeby każdy element systemu był dobrze zidentyfikowany zanim zagłębisz się w dalsze ustawienia. Ignorowanie tego etapu to naprawdę ryzykowne podejście, jeśli chodzi o bezpieczeństwo systemu.

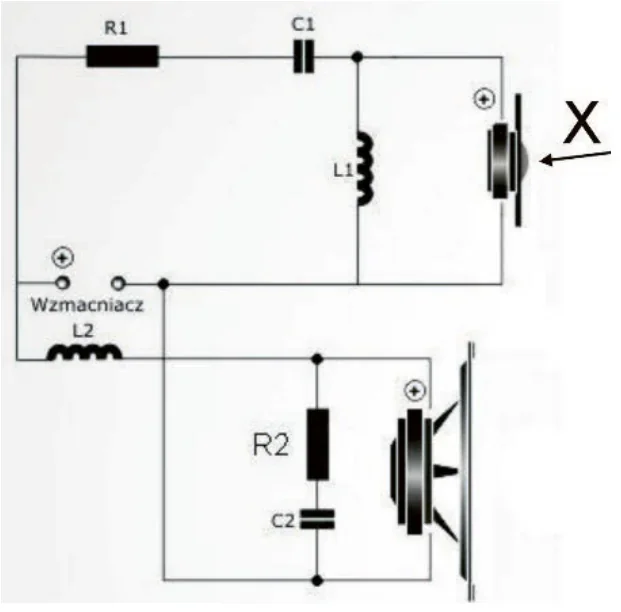

Niepoprawna odpowiedź. Wybór innych głośników, takich jak GDM 10/60/4 1-9 kHz, GDN 20/40 45-3 500 Hz czy GDN 13/40/2 90-5 000 Hz, wskazuje na nieporozumienia dotyczące specyfiki głośników i ich pasm przenoszenia. Głośniki GDM 10/60/4 oraz GDN 20/40 45-3 500 Hz są przystosowane do reprodukcji dźwięków w znacznie niższym zakresie częstotliwości, co czyni je nieodpowiednimi do naprawy głośnika wysokotonowego. W przypadku głośnika GDM 10/60/4, jego pasmo przenoszenia 1-9 kHz obejmuje tylko dolne częstotliwości, co sprawia, że nie będzie w stanie odtworzyć wysokich tonów, które są kluczowe dla zapewnienia pełni dźwięku w kolumnie. GDN 20/40 45-3 500 Hz, z kolei, mimo że może być dobrym głośnikiem niskotonowym, nie dostarcza pożądanych wysokich częstotliwości, które są istotne w kontekście jakości dźwięku. Podobnie, GDN 13/40/2 90-5 000 Hz, mimo że osiąga wyższe pasmo przenoszenia, wciąż nie spełnia wymagań głośników wysokotonowych, ponieważ jego dolna granica 90 Hz oznacza, że nie jest zoptymalizowany do reprodukcji dźwięków powyżej tej wartości. Wybór głośników z nieodpowiednim pasmem przenoszenia prowadzi do typowych błędów w myśleniu, takich jak założenie, że jakikolwiek głośnik o wyższej częstotliwości będzie odpowiedni, co jest nieprawdziwe. Odpowiednie dopasowanie głośników w kolumnach głośnikowych jest kluczowe, aby zapewnić spójną reprodukcję dźwięku oraz uniknąć zniekształceń i strat jakości w audio.

Niepoprawna odpowiedź. Wybór odpowiedzi dotyczących zwarcia diody D2, zwarcia diody D3 lub rozwarcia diody D1 opiera się na błędnym zrozumieniu zasad działania prostowników oraz roli poszczególnych diod w układzie. W przypadku zwarcia diody D2, napięcie u2(t) nie byłoby w stanie przekroczyć wartości zera dla żadnego z półokresów napięcia u1(t). Natomiast w przypadku zwarcia diody D3, przewodzenie prądu byłoby kontynuowane w obu półokresach, a nie tylko w dodatnich, co stoi w sprzeczności z zaobserwowanym zachowaniem napięcia. Rozwarcie diody D1 również nie tłumaczy sytuacji, w której napięcie u2(t) jest obserwowane tylko w dodatnich półokresach, ponieważ D1 odpowiada za przewodzenie prądu w dodatnich półokresach napięcia. Zrozumienie, że diody w prostowniku mostkowym działają na zasadzie umożliwienia przepływu prądu w jednym kierunku i blokowania go w przeciwnym, jest kluczowe dla prawidłowej analizy stanu układu. Typowe błędy myślowe, które mogą prowadzić do takich niepoprawnych wniosków, to pomylenie funkcji diod oraz ich roli w różnych fazach cyklu napięcia zmiennego. W praktyce ważne jest, aby przed podjęciem decyzji o wymianie lub naprawie, dokładnie przeanalizować wyniki pomiarów i zrozumieć, jakie są przyczyny zaobserwowanych anomalii.

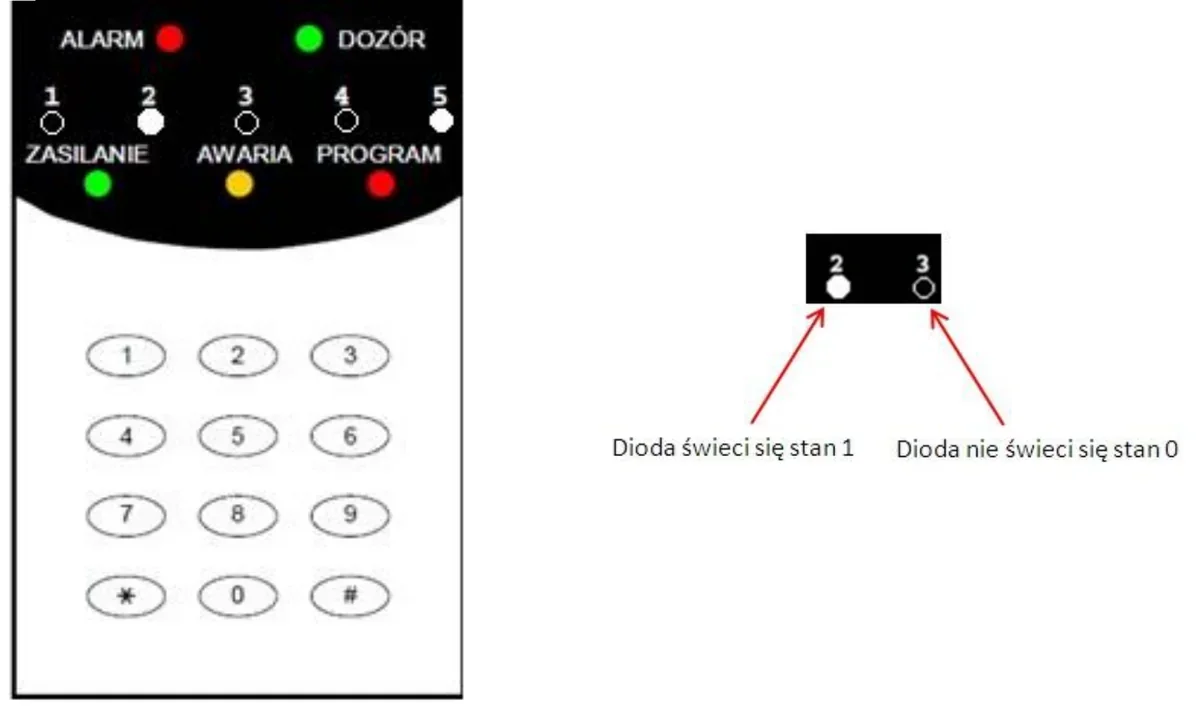

Niepoprawna odpowiedź. Niepoprawne odpowiedzi mogą wynikać z błędów w odczycie lub interpretacji wartości reprezentowanych przez diody LED. W przypadku odpowiedzi takich jak 921E, 929E, czy E921, podstawowy problem leży w błędnej analizie grup diod LED. Wartości szesnastkowe są ściśle związane z dwójkowym przedstawieniem danych, dlatego ważne jest, aby zrozumieć, jak każda czwórka diod odpowiada konkretnemu znakowi. Wiele osób może pomylić kolejność znaków, co prowadzi do nieprawidłowych odpowiedzi. Na przykład, 921E sugeruje, że wartość E jest na końcu, co nie jest zgodne z zasadami odczytu. Ponadto, mylenie pozycji cyfr może być typowym błędem, szczególnie w sytuacjach, gdy szybkość działania jest kluczowa. Użytkownicy powinni również zwracać uwagę na to, że w systemie szesnastkowym liczby są zapisywane w porządku, który może różnić się od zwykłych wartości liczbowych. Wartości takie jak E929 mają swoje uzasadnienie w kontekście reprezentacji binarnej, gdzie każda zapalona dioda oznacza '1'. Zrozumienie tego mechanizmu oraz związanych z nim standardów jest kluczowe dla prawidłowego interpretowania wartości w systemach alarmowych.

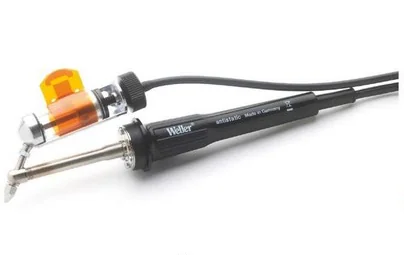

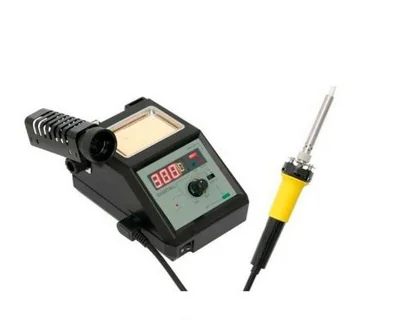

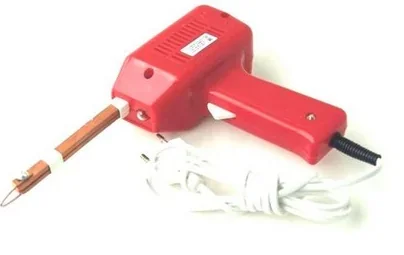

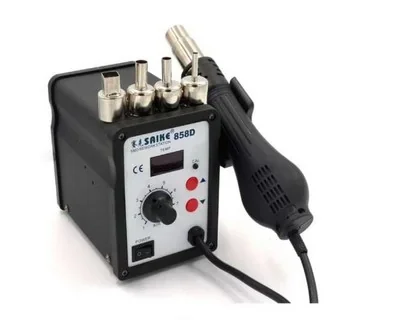

Niepoprawna odpowiedź. Wybierając inne opcje, można napotkać kilka powszechnych nieporozumień dotyczących narzędzi używanych do demontażu elementów elektronicznych. Wiele osób może sądzić, że zastosowanie narzędzi ręcznych, takich jak szczypce czy nożyce, może być wystarczające do usunięcia elementów lutowanych. W rzeczywistości jednak, te narzędzia są niewystarczające do precyzyjnego demontażu, a ich użycie może prowadzić do uszkodzenia płyty drukowanej oraz samych komponentów. Często dochodzi do sytuacji, w których niewłaściwe narzędzia prowadzą do oderwania ścieżek na PCB, co skutkuje kosztownymi naprawami. Ponadto, wybór narzędzi, które nie są zaprojektowane specjalnie do odsysania cyny, stawia technika w trudnej sytuacji, gdyż nie uwzględnia on zasad panujących w branży. Niezrozumienie znaczenia odsysacza do cyny, jako narzędzia, które umożliwia bezpieczne i skuteczne usunięcie lutowia, jest kluczowym błędem, który można łatwo naprawić poprzez szkolenie i praktykę. Niezbędne jest, aby technicy zdawali sobie sprawę, że użycie odpowiednich narzędzi nie tylko przyspiesza proces demontażu, ale także znacząco podnosi jakość wykonywanych napraw oraz minimalizuje ryzyko uszkodzenia komponentów. Przestrzeganie dobrych praktyk w zakresie narzędzi i technik lutowniczych jest kluczowe dla zapewnienia długowieczności i niezawodności urządzeń elektronicznych.

Niepoprawna odpowiedź. Ciągły regulator typu PD (proporcjonalno-różniczkujący) jest odpowiedni w systemach, które wymagają szybkiej reakcji na zmiany, jednak nie eliminuje on uchybu ustalonego. W kontekście regulacji, uchyb ustalony to wartość, którą system dąży osiągnąć, a regulator PD może wprowadzać oscylacje, co czyni go nieodpowiednim w sytuacjach, gdzie stabilność jest kluczowa. Regulator trójpołożeniowy, z kolei, działa w oparciu o skokowe zmiany, co jest typowe w systemach, gdzie precyzyjne utrzymywanie wartości nie jest tak istotne, jak natychmiastowa reakcja na błędy. Jednakże, jego zastosowanie w sytuacjach wymagających ciągłej regulacji prowadziłoby do dużych wahań i niestabilności. Regulator dwupołożeniowy, działający na zasadzie włącz/wyłącz, również nie jest w stanie dostarczyć wymaganej precyzji w systemach, gdzie uchyb równy 0 jest kluczowy. W kontekście praktyki inżynieryjnej, ważne jest, aby wybierać odpowiedni typ regulatora zgodnie z wymaganiami systemu, a nie wszystkie metody są uniwersalnie odpowiednie dla każdego rodzaju regulacji. Wybór regulatora powinien opierać się na głębokim zrozumieniu dynamiki systemu oraz celów regulacyjnych, co jest fundamentem efektywnego projektowania systemów automatyki.
