Pytanie 1

Jakie są graniczne częstotliwości przenoszenia (dolna i górna) wzmacniacza napięciowego, którego charakterystykę amplitudową przedstawiono na rysunku?

A. Dolna 400 Hz, górna 1,5 kHz

B. Dolna 40 Hz, górna 15 kHz

C. Dolna 40 Hz, górna 1,5 kHz

D. Dolna 400 Hz, górna 15k Hz

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego definicji granicznych częstotliwości przenoszenia wzmacniacza. Graniczne częstotliwości to te, w których amplituda sygnału spada poniżej określonego poziomu, co często prowadzi do dekoncentracji dźwięku. Odpowiedzi sugerujące dolną częstotliwość na poziomie 400 Hz mogą wynikać z mylnego założenia, że wzmacniacz nie obsługuje częstotliwości basowych, co jest niezgodne z typowymi wymaganiami dla urządzeń audio. Podobnie, wybór górnej częstotliwości na poziomie 1,5 kHz jest niewłaściwy, ponieważ wiele wzmacniaczy powinno mieć zdolność do reprodukcji wyższych tonów, co jest kluczowe dla pełnego brzmienia muzyki. Typowym błędem myślowym jest zlekceważenie istoty charakterystyki amplitudowej oraz jej wpływu na jakość dźwięku. Warto pamiętać, że standardy branżowe oraz dobre praktyki w projektowaniu układów audio wymuszają, aby wzmacniacze miały odpowiednio szerokie pasmo przenoszenia, co jest niezbędne do ich efektywnego zastosowania w różnorodnych aplikacjach, od urządzeń domowych po profesjonalne systemy nagłaśniające.

Pytanie 2

Na rysunku przedstawiono schemat połączeń czujki ruchu w konfiguracji

A. styk alarmowy (NC), styk sabotażowy (NC).

B. styk alarmowy (EOL), styk sabotażowy (EOL).

C. styk alarmowy (NC), styk sabotażowy (EOL).

D. styk alarmowy (EOL), styk sabotażowy (NC).

Wybór niewłaściwych styków dla czujki ruchu może prowadzić do poważnych problemów w działaniu systemu alarmowego. Styk alarmowy oznaczony jako EOL (End Of Line) w żadnej z niepoprawnych odpowiedzi nie jest właściwy, ponieważ styk EOL jest zazwyczaj używany do monitorowania linii sabotażowej, a nie do aktywacji alarmu. Styk sabotażowy w konfiguracji NC to kolejny błąd, ponieważ w takim wypadku nie byłby w stanie wykrywać prób manipulacji urządzeniem. Wybór styku sabotażowego jako NC może prowadzić do sytuacji, w której sabotażysta może łatwo zneutralizować czujkę poprzez jej fizyczne usunięcie, co nie zostanie wykryte przez system. Co więcej, konfiguracja styków alarmowych i sabotażowych w systemach bezpieczeństwa powinna opierać się na zasadach najlepszych praktyk branżowych, które zalecają stosowanie styku NC dla alarmu oraz EOL dla sygnalizacji sabotażu. Błędy w wyborze styczników mogą wynikać z nieporozumienia dotyczącego ich funkcji oraz sposobu działania systemów alarmowych. Kluczowym jest zrozumienie, że każdy typ styku ma swoje specyficzne zastosowanie, które powinno być dostosowane do wymagań konkretnego systemu zabezpieczeń.

Pytanie 3

Podczas fachowej wymiany uszkodzonego układu scalonego SMD – kontrolera przetwornicy impulsowej w odbiorniku TV – powinno się zastosować

A. stację lutowniczą grzałkową

B. lutownicę gazową

C. lutownicę transformatorową

D. stację na gorące powietrze

Stacja na gorące powietrze jest narzędziem idealnym do wymiany uszkodzonych układów scalonych SMD, takich jak sterowniki przetwornic impulsowych w odbiornikach TV. Dzięki zastosowaniu gorącego powietrza można jednocześnie podgrzewać wiele pinów układu, co znacząco ułatwia proces lutowania oraz odlutowywania. Metoda ta minimalizuje ryzyko uszkodzenia elementów sąsiadujących, ponieważ nie wprowadza bezpośredniego kontaktu z gorącą powierzchnią, jak ma to miejsce w przypadku lutownic. W praktyce, użytkownicy stacji na gorące powietrze powinni ustawić odpowiednią temperaturę (zwykle w zakresie 250-350°C) oraz przepływ powietrza, co zależy od konkretnego rozmiaru i typu układu. Użycie tej technologii jest zgodne z najlepszymi praktykami w branży, co podkreślają normy IPC, które promują odpowiednie techniki lutowania dla komponentów SMD. Ponadto, stacje na gorące powietrze są również używane do reworku i napraw, co czyni je wszechstronnym narzędziem w elektronice.

Pytanie 4

Fotografia przedstawia

A. zwrotnicę głośnikową.

B. symetryzator antenowy.

C. zwrotnicę antenową.

D. zasilacz stabilizowany.

Podczas analizy dostępnych odpowiedzi, kluczowe jest zrozumienie funkcji i budowy różnych komponentów elektronicznych. Zwrotnica antenowa, na przykład, jest używana do rozdzielania sygnałów radiowych lub telewizyjnych, a jej konstrukcja różni się znacznie od zwrotnicy głośnikowej. Nie zawiera typowych elementów audio, jak cewki indukcyjne, a zamiast tego skupia się na impedancji i charakterystyce sygnałów radiowych. Symetryzator antenowy pełni jeszcze inną rolę, mając na celu zrównoważenie sygnałów przed ich dalszym przesyłaniem, co również nie ma związku z audio. Zasilacz stabilizowany to natomiast urządzenie zajmujące się dostarczaniem stałego napięcia do komponentów elektronicznych, nie mające bezpośredniego wpływu na proces podziału częstotliwości sygnału audio. Wybierając niewłaściwe odpowiedzi, można napotkać typowe błędy myślowe, takie jak mylenie różnych zastosowań komponentów w systemach audio. Kluczowe jest zrozumienie, że każda z wymienionych opcji ma specyficzne zastosowanie i budowę, a ich funkcje są od siebie całkowicie różne. Poprzez zrozumienie tych różnic, można lepiej ocenić, które komponenty są kluczowe dla wydajności systemu audio, a które pełnią inne funkcje w obszarze elektroniki.

Pytanie 5

Która z funkcji w oprogramowaniu EDA zajmuje się wyznaczaniem ścieżek przy projektowaniu układów PCB?

A. Annotation

B. RuleCheck

C. Placing

D. Routing

Wybór innych opcji wskazuje na pewne nieporozumienia dotyczące funkcji programów EDA oraz ich zastosowania w projektowaniu obwodów drukowanych. RuleCheck odnosi się do weryfikacji zasad projektowych, takich jak upewnienie się, że nie ma naruszeń reguł dotyczących odstępów czy szerokości ścieżek. Choć ważne, nie zajmuje się bezpośrednio wytyczaniem tras. Placing koncentruje się na odpowiednim umiejscowieniu komponentów na PCB, co jest krokiem poprzedzającym routing. Nieodpowiednie umiejscowienie elementów może prowadzić do problemów w późniejszym etapie, ale samo w sobie nie wytycza ścieżek. Annotation to proces przypisywania etykiet i identyfikatorów komponentom, co jest istotne dla organizacji projektu, ale również nie ma wpływu na sam proces routingu. Zrozumienie tych funkcji jest kluczowe dla efektywnego projektowania obwodów, dlatego warto zapoznać się z ich rolą w cyklu życia projektu PCB. Przede wszystkim, nieprawidłowe podejście do rozróżnienia tych funkcji może prowadzić do nieefektywności w projektach oraz wydłużenia czasu realizacji, co w branży elektronicznej jest niewłaściwe. Właściwe zrozumienie roli routingu, a także innych funkcji, jest fundamentem dla każdego inżyniera zajmującego się projektowaniem PCB.

Pytanie 6

Jaka jest wartość prądu kolektora tranzystora I_C zmierzonego za pomocą amperomierza o klasie dokładności równej 0,5 i zakresie pomiarowym I_n=200 mA?

A. (70±1) mA

B. (70±2) mA

C. (140±1) mA

D. (140±2) mA

W przypadku błędnych odpowiedzi, takich jak (70±1) mA, (70±2) mA oraz (140±2) mA, istotne jest zrozumienie, dlaczego te wartości są niewłaściwe. Odpowiedzi te mogą sugerować nieodpowiednią interpretację danych pomiarowych oraz zasad pomiaru prądu w obwodach elektronicznych. Przykładowo, odpowiedź (70±1) mA jest zbyt niska w stosunku do normalnych wartości prądu kolektora tranzystora w typowych zastosowaniach, co może prowadzić do błędnych wniosków na temat funkcjonalności układów. Z kolei odpowiedź (140±2) mA nie uwzględnia precyzyjności klasy dokładności amperomierza, która w tym przypadku wynosi 1 mA, a nie 2 mA. Kluczowe jest, aby przyjąć, że błędy pomiarowe są ograniczone przez klasę dokładności narzędzi pomiarowych. Wartości pomiarów muszą mieścić się w granicach tolerancji wynikających z zastosowanego sprzętu oraz specyfikacji technicznych. Błąd myślowy związany z zaniżeniem wartości pomiaru lub złym oszacowaniem błędu pomiarowego prowadzi do nieprawidłowych wyników i może skutkować błędnym wnioskowaniem na temat działania obwodów oraz ich parametrów. Dokładność pomiarów jest kluczowa w każdej aplikacji elektronicznej, a zrozumienie jej znaczenia jest fundamentem skutecznej inżynierii.

Pytanie 7

Aktywna bariera podczerwieni może działać, wykorzystując fale elektromagnetyczne o długości wynoszącej

A. 600 nm

B. 900 nm

C. 300 nm

D. 500 nm

Wybór długości fali 500 nm, 600 nm lub 300 nm wynika z nieporozumienia dotyczącego zakresu promieniowania elektromagnetycznego, które jest efektywnie wykorzystywane przez aktywne bariery podczerwieni. Promieniowanie o długości fali 500 nm oraz 600 nm znajduje się w widzialnym zakresie spektrum elektromagnetycznego, co powoduje, że nie są one odpowiednie do detekcji obiektów w warunkach, gdzie zmiana temperatury jest kluczowa dla wykrywania obecności. Detekcja w tym zakresie może być zakłócona przez naturalne światło oraz inne źródła promieniowania widzialnego, co czyni je niewłaściwymi dla systemów, które muszą działać niezawodnie w zmiennych warunkach oświetleniowych. Długość fali 300 nm, natomiast, znajduje się w zakresie ultrafioletu, co również nie jest zgodne z zasadami działania aktywnych barier podczerwieni. Promieniowanie ultrafioletowe jest skutecznie absorbowane przez atmosferę oraz nie jest emitowane w znacznych ilościach przez obiekty, co czyni detekcję w tym zakresie jeszcze mniej praktyczną. Niezrozumienie zasad działania czujników w oparciu o promieniowanie podczerwone może prowadzić do błędnych wniosków na temat ich zastosowania oraz zdolności do skutecznego wykrywania ruchu, co jest kluczowe w kontekście ochrony oraz automatyzacji obiektów.

Pytanie 8

W jakim układzie pracują tranzystory przedstawione na rysunku?

A. Przeciwsobnym.

B. Wspólnego emitera.

C. Różnicowym.

D. Darlingtona.

Układ Darlingtona, w którym pracują tranzystory przedstawione na rysunku, to szczególna konfiguracja, która łączy dwa tranzystory w taki sposób, aby ich wzmocnienie prądowe było sumowane. Dzięki takiemu połączeniu zyskujemy znaczne zwiększenie wzmocnienia, co czyni ten układ idealnym do zastosowań wymagających małych sygnałów wejściowych, które muszą być wzmocnione do poziomów wyjściowych. W praktyce, układy Darlingtona znajdują szerokie zastosowanie w automatyce, wzmacniaczach audio oraz jako elementy wyjściowe w mikroprocesorach, gdzie konieczne jest sterowanie dużymi odbiornikami, takimi jak silniki czy przekaźniki. Przykładem może być stosowanie tranzystorów Darlingtona w układach zasilania, gdzie niski prąd na wejściu może kontrolować znacznie większe prądy na wyjściu, co jest zgodne z zasadami pracy w systemach elektronicznych, gdzie efektywność i oszczędność energii odgrywają kluczową rolę. Obserwując schematy elektroniczne, warto zwrócić uwagę na odpowiednie oznaczenia i połączenia, które jednoznacznie wskazują na zastosowanie tego typu układów.

Pytanie 9

Na rysunku przedstawiono symbol graficzny przerzutnika wyzwalanego

A. poziomem wysokim.

B. zboczem narastającym.

C. poziomem niskim.

D. zboczem opadającym.

Gdy wybierzesz odpowiedź związaną z poziomem wysokim, warto wiedzieć, że przerzutnik JK nie działa na stałym napięciu. To tak jakby myśleć, że przerzutnik może działać z ciągłym sygnałem, a to nieprawda. Przerzutniki reagują na zmiany, a nie na stałe poziomy. Podobnie, poziom niski również nie jest właściwy, bo przerzutnik znów nie zmienia stanu wyjścia w oparciu o stały sygnał. Zbocze narastające, chociaż ma coś wspólnego z wyzwalaniem przerzutników, to nie jest dobrym wyborem w przypadku przerzutnika JK, który wyzwala się na zboczu opadającym. Często ludzie mylą różne typy przerzutników i myślą, że mogą działać na tych samych zasadach, co wprowadza zamieszanie w projektach. Ważne jest, żeby rozumieć, że przerzutniki mają różne wymagania co do wyzwalania. Błędna analiza symboli graficznych może prowadzić do nieodpowiedniego zastosowania w praktyce, a to jest coś, czego trzeba unikać w każdym projekcie inżynieryjnym.

Pytanie 10

Uchyb regulacji wynoszący 0 umożliwia działanie regulatora typu

A. nieciągłym, dwupołożeniowym

B. nieciągłym, trójpołożeniowym

C. ciągłym typu PI

D. ciągłym typu PD

Ciągły regulator typu PD (proporcjonalno-różniczkujący) jest odpowiedni w systemach, które wymagają szybkiej reakcji na zmiany, jednak nie eliminuje on uchybu ustalonego. W kontekście regulacji, uchyb ustalony to wartość, którą system dąży osiągnąć, a regulator PD może wprowadzać oscylacje, co czyni go nieodpowiednim w sytuacjach, gdzie stabilność jest kluczowa. Regulator trójpołożeniowy, z kolei, działa w oparciu o skokowe zmiany, co jest typowe w systemach, gdzie precyzyjne utrzymywanie wartości nie jest tak istotne, jak natychmiastowa reakcja na błędy. Jednakże, jego zastosowanie w sytuacjach wymagających ciągłej regulacji prowadziłoby do dużych wahań i niestabilności. Regulator dwupołożeniowy, działający na zasadzie włącz/wyłącz, również nie jest w stanie dostarczyć wymaganej precyzji w systemach, gdzie uchyb równy 0 jest kluczowy. W kontekście praktyki inżynieryjnej, ważne jest, aby wybierać odpowiedni typ regulatora zgodnie z wymaganiami systemu, a nie wszystkie metody są uniwersalnie odpowiednie dla każdego rodzaju regulacji. Wybór regulatora powinien opierać się na głębokim zrozumieniu dynamiki systemu oraz celów regulacyjnych, co jest fundamentem efektywnego projektowania systemów automatyki.

Pytanie 11

Jakie elementy należy zastosować, aby zapewnić współdziałanie układów TTL oraz CMOS z napięciem zasilania 5 V?

A. dioda podciągająca

B. rezystora podciągającego

C. diaka podciągającego

D. kondensatora podciągającego

Rezystor podciągający jest kluczowym elementem w interfejsach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), gdyż pozwala na zapewnienie odpowiednich poziomów logicznych oraz stabilności sygnałów. W przypadku współpracy układów TTL i CMOS, które mogą mieć różne poziomy sygnałów oraz różne charakterystyki prądowe, zastosowanie rezystora podciągającego do zasilania sygnałów wejściowych jest szczególnie istotne. Rezystor ten działa jako element podciągający, który podnosi napięcie do wartości logicznej '1' w sytuacjach, kiedy sygnał jest w stanie wysokiej impedancji. Dzięki temu, układy TTL i CMOS mogą współpracować w sposób w pełni niezawodny, minimalizując ryzyko błędów logicznych. Przykładem zastosowania rezystora podciągającego może być obwód z mikrokontrolerem, w którym stan nieokreślony (floating) na pinach może prowadzić do nieprzewidywalnych rezultatów. Standardowe wartości rezystorów podciągających wynoszą od 1 kOhm do 10 kOhm, co zależy od konkretnej aplikacji oraz wymagań dotyczących prądu.

Pytanie 12

Jaki typ generatora powinno się wykorzystać w bloku podstawy czasu oscyloskopu?

A. Generator prostokątny

B. Generator piłokształtny

C. Generator impulsowy

D. Generator sinusoidalny

Zastosowanie niewłaściwych typów generatorów w bloku podstawy czasu oscyloskopu może prowadzić do nieprawidłowych wyników pomiarów oraz trudności w interpretacji sygnałów. Generator impulsowy, który generuje krótkie impulsy o dużej amplitudzie, może wprowadzać zniekształcenia, ponieważ nie dostarcza informacji o czasie trwania sygnału. Użycie generatora prostokątnego, mimo iż pozwala na analizę sygnałów cyfrowych, nie spełnia wymagań dotyczących linearności zmian w czasie, co jest kluczowe w kontekście analizy sygnałów analogowych. Z kolei generator sinusoidalny generuje sygnały o stałej częstotliwości i amplitudzie, co może być niewystarczające do adekwatnego modelowania bardziej złożonych sygnałów, które występują w praktycznych zastosowaniach inżynierskich. Często błędne jest przekonanie, że każdy z tych generatorów może być stosowany wymiennie, co prowadzi do niepoprawnych wniosków i rezultatów analiz. W analizach inżynieryjnych niezwykle istotne jest stosowanie odpowiednich kształtów sygnałów, co znajduje potwierdzenie w praktykach i standardach branżowych, które wymagają precyzyjnych i powtarzalnych pomiarów. Właściwy dobór generatora, a w tym przypadku generatora piłokształtnego, odgrywa kluczową rolę w zapewnieniu dokładności i wiarygodności pomiarów, co jest niezbędne w każdej laboratorium inżynieryjnym.

Pytanie 13

Jaka jest rezystancja wewnętrzna baterii AAA, jeśli jej napięcie w stanie jałowym wynosi U₁=1,5 V, a pod obciążeniem prądem 100 mA U₂=1,45 V?

A. 0,50 Ω

B. 50,0 Ω

C. 0,05 Ω

D. 5,00 Ω

Analizując błędne odpowiedzi, warto zwrócić uwagę na koncepcje związane z obliczeniami rezystancji wewnętrznej. Wiele osób może pomylić pojęcie napięcia z obciążeniem i jego wpływem na rezystancję, co prowadzi do oszacowania znacznie wyższych wartości, takich jak 5,00 Ω, 50,0 Ω, czy zbyt niskich, jak 0,05 Ω. Rezystancja wewnętrzna baterii jest miarą, jaką opór stawia bateria podczas przepływu prądu. W przypadku znacznej rezystancji, jak w odpowiedziach 5,00 Ω i 50,0 Ω, wskazują one na poważne problemy z akumulatorem, co mogłoby sugerować starzenie się ogniwa bądź jego uszkodzenie. W rzeczywistości dobry akumulator powinien mieć niską rezystancję wewnętrzną, co potwierdza obliczenie 0,5 Ω. Z kolei niska rezystancja wewnętrzna pozwala na większą wydajność energetyczną, co jest istotne w kontekście zasilania urządzeń wymagających wysokich prądów. Odpowiedź 0,05 Ω może wynikać z błędnego przyjęcia zbyt niskiego napięcia, nieadekwatnego do rzeczywiście mierzonych wartości, co pokazuje, jak istotna jest umiejętność analizy i interpretacji danych pomiarowych. Ponadto przy obliczaniu rezystancji wewnętrznej należy pamiętać, by dokładnie odnotować wartości napięcia i prądu oraz zastosować prawidłowe jednostki, co jest kluczowe w każdym pomiarze elektrycznym.

Pytanie 14

Podczas pomiaru mocy żarówki w obwodzie prądu stałego watomierzem analogowym o podziałce 100 działek, ustawionym na zakresie UN=100 V, IN=0,5 A, wskazówka wskazuje 72 działki. Ile wynosi wartość mierzonej mocy?

A. 144 W

B. 0,36 W

C. 36 W

D. 72 W

Odpowiedzi, które nie są zgodne z faktycznym wynikiem, mogą wynikać z różnych błędów myślowych oraz nieprawidłowej interpretacji wskazań watomierza. Przykładowo, niektórzy mogą uznać, że 72 działki odpowiadają bezpośrednio mocy w watach, bez uwzględnienia, że każda działka ma konkretną wartość mocy, w tym przypadku 0,5 W. Taki sposób myślenia prowadzi do obliczeń opartych na błędnych założeniach, a na przykład obliczenie 144 W może wynikać z nieuwzględnienia proporcji, które stosuje się przy wskazaniach watomierzy. Ponadto, brak zrozumienia zasad działania urządzeń pomiarowych i ich zakresów może prowadzić do sytuacji, w których użytkownik błędnie interpretuje wskazania i przyjmuje je za maksymalne wartości, co jest niezgodne z rzeczywistością. W praktyce inżynieryjnej kluczowe jest zrozumienie, jak prawidłowo odczytywać wyniki pomiarów oraz jakie mają one implikacje dla efektywności energetycznej. Prawidłowe podejście do pomiarów wymaga znajomości podstawowych zasad fizyki oraz umiejętności analizy danych pomiarowych, co jest fundamentalne w wielu dziedzinach inżynieryjnych oraz w codziennej pracy z urządzeniami elektrycznymi.

Pytanie 15

Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Znakiem X oznaczono

A. obwód wejściowy.

B. układ korekcyjny.

C. obiekt regulacji.

D. wzmacniacz w. cz.

Wybór innych odpowiedzi wskazuje na pewne nieporozumienia dotyczące podstawowych elementów układów automatycznej regulacji. Układ korekcyjny, na przykład, to komponent odpowiedzialny za wprowadzanie zmian w działaniu obiektu regulacji na podstawie pomiarów jego wyjścia. Nie jest to jednak element, który sam w sobie jest regulowany, lecz raczej narzędzie stosowane do modyfikacji działania obiektu. W przypadku wzmacniacza w. cz. (wielkiej częstotliwości) raczej mówimy o technologii związanej z sygnałami, co nie jest tożsame z głównym zadaniem obiektu regulacji. Obwód wejściowy z kolei to część układu odpowiedzialna za przyjmowanie sygnałów z zewnątrz, ale nie definiuje samego obiektu regulacji. Typowych błędów myślowych w tym przypadku można doszukiwać się w pomieszaniu ról poszczególnych elementów układu. Kluczowe w procesie nauczania jest zrozumienie, że obiekt regulacji jest tym, co wymaga działania i kontroli, a nie korekcyjnym układem czy innymi elementami wspierającymi. Ważne jest, aby podczas analizy schematów blokowych pamiętać o funkcjach i zadaniach poszczególnych komponentów, co jest istotne nie tylko w teorii, ale także w praktycznych zastosowaniach inżynieryjnych. W projektowaniu systemów automatyki szczególnie istotne jest rozumienie, jak każdy z elementów współdziała ze sobą, aby zapewnić skuteczne i efektywne działanie całego układu.

Pytanie 16

W regulatorze PID wystąpiła awaria, która powoduje, że uchyb ustalony nie zmierza do 0. Przyczyną problemu może być uszkodzenie w elemencie

A. całkującym

B. inercyjnym

C. proporcjonalnym

D. różniczkującym

Zgłoszone odpowiedzi dotyczące innych członów regulatora PID, tj. inercyjnego, proporcjonalnego i różniczkującego, wskazują na nieporozumienia w zrozumieniu funkcji tych elementów w kontekście regulacji. Człon proporcjonalny odpowiada za bieżącą reakcję na uchyb, co wpływa na szybkość reakcji regulatora, ale nie eliminuje uchybów ustalonych. W przypadku wystąpienia stałego uchyb, jego działanie nie wystarczy do skompensowania błędu, co może prowadzić do tzw. błędu ustalonego. Człon różniczkujący, z kolei, reaguje na szybkość zmiany uchybu, co jest istotne w redukcji oscylacji, ale także nie adresuje problemu długoterminowego uchybu ustalonego. W kontekście członu inercyjnego, należy podkreślić, że jest on odpowiedzialny za reakcję systemu na przeszłe wartości, co może wprowadzać dodatkowe opóźnienia, ale nie wpływa na eliminację stałego uchybu. Często błędy w analizie występują z braku zrozumienia, że każda część regulatora ma swoje unikalne funkcje i nie można ich mylić ani traktować jako zamienników. Aby uniknąć takich nieporozumień, ważne jest przeszkolenie w zakresie teorii regulacji oraz praktycznego zastosowania regulatorów PID, co pozwoli na skuteczniejsze zarządzanie procesami i systemami przemysłowymi.

Pytanie 17

Podczas podłączania czujki akustycznej typu NC do centrali alarmowej w układzie EOL, trzeba szeregowo z kontaktem alarmowym tej czujki podłączyć

A. termistor

B. diodę

C. kondensator

D. rezystor

Podczas podłączania czujki akustycznej do centrali alarmowej, błędne jest użycie termistora, diody lub kondensatora. Termistor jest elementem, którego rezystancja zmienia się w zależności od temperatury, co nie jest odpowiednie w przypadku monitorowania stanu alarmowego, gdyż czujka nie ma na celu pomiaru temperatury. Dioda, choć może być użyta w obwodach elektronicznych, nie jest elementem monitorującym stan obwodu EOL. Jej funkcja polega na przewodzeniu prądu w jednym kierunku, co w kontekście systemu alarmowego nie zapewni odpowiedniej detekcji. Wreszcie, kondensator, choć użyteczny w filtracji sygnałów i stabilizacji napięcia, nie sprawdzi się jako element zabezpieczający w obwodzie EOL. Jego obecność mogłaby wprowadzić opóźnienia w wykrywaniu alarmu, co jest niepożądane w systemach zabezpieczeń. Użytkownicy mogą błędnie myśleć, że te elementy mogą zastąpić rezystor, jednak ich zastosowanie w kontekście bezpieczeństwa nie spełnia wymogów standardów branżowych, co może prowadzić do poważnych konsekwencji w sytuacjach alarmowych. Zrozumienie tych różnic i zastosowanie odpowiednich komponentów jest kluczowe dla prawidłowego działania systemów alarmowych.

Pytanie 18

W obwodowych systemach zabezpieczeń wykorzystuje się detektory

A. magnetyczne

B. zalania

C. dymu i ciepła

D. gazów usypiających

Czujki magnetyczne to naprawdę ważne elementy systemów ochrony obwodowej. Działają na zasadzie wykrywania zmian w polu magnetycznym, co super chroni różne miejsca przed włamaniami. Zazwyczaj montuje się je w drzwiach i oknach, gdzie sprawdzają, czy są zamknięte. Jak coś się otworzy, to czujki od razu dają sygnał do centrali, co pozwala na szybkie działanie w razie zagrożenia. Można je znaleźć w alarmach w domach czy biurach, a zgodność z normami, jak PN-EN 50131, zapewnia, że naprawdę dobrze spełniają swoją rolę. Fajnie też, że mogą współpracować z innymi systemami bezpieczeństwa, co zwiększa ich skuteczność. Jak się zmodernizuje starsze systemy o czujki magnetyczne, to można poprawić ich sprawność i dostosować do aktualnych potrzeb użytkowników.

Pytanie 19

Na podstawie fragmentu instrukcji zamka zbliżeniowego określ sygnalizację informującą, że urządzenie jest w trybie programowania.

SYGNALIZACJA DŹWIĘKOWA I OPTYCZNA
Status działania	Światło czerwone	Światło zielone	Światło niebieskie	Brzęczyk
Strefa 1, odblokowana	-	Jasne	-	Krótki dzwonek
Strefa 2, odblokowana	-	-	Jasne	Krótki dzwonek
Zasilanie	Jasne	-	-	Długi dzwonek
Gotowość	Zapala się powoli	-	-	-
Naciśnięcie klawisza	-	-	-	Krótki dzwonek
Operacja zakończona pomyślnie	-	-	Jasny	Długi dzwonek
Operacja zakończona niepowodzeniem	-	-	-	3 krótkie dzwonki
Wprowadzenie trybu programowania	Jasny	-	-	Długi dzwonek
Wprowadzony tryb programowania	Jasny	Jasny	-	-
Wyjście z trybu programowania	Zapala się powoli	-	-	Długi dzwonek
Alarm	Zapala się szybko	-	-	Alarm

A. Wyłączona dioda LED niebieska, bez brzęczyka.

B. Szybkie zapalanie diody LED czerwonej.

C. Włączone diody LED czerwona i niebieska.

D. Trzy krótkie dzwonki, wyłączone diody LED.

Odpowiedź, w której masz trzy krótkie dzwonki i wyłączone diody LED, jest trochę myląca. To dlatego, że te dźwięki nie pokazują stanu programowania. W systemach zbliżeniowych takie dzwonki mogą być mylnie odbierane jako znak, że coś działa, a nie jak sygnał, że jesteśmy w trybie programowania. Ważne jest, żeby znać, co oznaczają dźwięki w kontekście systemów zabezpieczeń. Na przykład, jeśli diody LED świecą się na czerwono i niebiesko, to mogą pokazywać inne stany, jak alarm lub jakiś błąd, co jest zupełnie inne niż programowanie. Często ludzie mylą te sygnały, co prowadzi do zbędnych nieporozumień przy konfiguracji systemu. Ignorowanie, co sygnalizują diody LED, może prowadzić do błędnej interpretacji i mieć poważne konsekwencje dla bezpieczeństwa. Takie błędne odpowiedzi pokazują, że warto lepiej zrozumieć, jak działa sygnalizacja w systemach zbliżeniowych.

Pytanie 20

Na rysunku przedstawiono schemat multiwibratora

A. astabilnego.

B. bistabilnego.

C. monostabilnego.

D. trój stabilnego.

Schemat, który przedstawia multiwibrator astabilny, jest układem o fundamentalnym znaczeniu w elektronice cyfrowej. Generuje on sygnał prostokątny, który jest istotny w różnych zastosowaniach, takich jak generatory zegarowe, modyfikatory sygnałów i układy synchronizacyjne. Multiwibrator astabilny nie wymaga zewnętrznego sygnału zegarowego do działania, ponieważ automatycznie przechodzi pomiędzy dwoma stanami niestabilnymi, co pozwala na ciągłe generowanie impulsów. Przykładem zastosowania multiwibratora astabilnego jest generowanie sygnałów dla układów czasowych w aplikacjach takich jak migające diody LED, gdzie kontrola czasowa jest kluczowa. W kontekście standardów branżowych, multiwibratory astabilne są szeroko stosowane w układach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), co potwierdza ich znaczenie i wszechstronność w projektowaniu układów elektronicznych.

Pytanie 21

Aby przeprowadzić demontaż uszkodzonego regulatora PID zamontowanego na szynie DIN, należy postępować zgodnie z poniższą kolejnością:

A. odkręcić przewody, odpiąć regulator z szyny, odłączyć zasilanie

B. odłączyć zasilanie, odkręcić przewody, odpiąć regulator z szyny

C. odłączyć zasilanie, odpiąć regulator z szyny, odkręcić przewody

D. odpiąć regulator z szyny, odłączyć zasilanie, odkręcić przewody

Wybór niewłaściwej kolejności działań przy demontażu regulatora PID może mieć poważne konsekwencje. W przypadku, gdy najpierw odkręcone zostaną przewody, a następnie odłączone napięcie, istnieje ryzyko porażenia prądem, gdyż przewody mogą wciąż być pod napięciem. Praktyka ta jest sprzeczna z podstawowymi zasadami BHP, które nakładają na pracowników obowiązek zapewnienia bezpieczeństwa, zanim przystąpią do jakichkolwiek działań manipulacyjnych z urządzeniami elektrycznymi. Podobnie, jeśli regulator jest odpinany bez wcześniejszego odłączenia napięcia, może to prowadzić do uszkodzenia zarówno regulatora, jak i systemu, do którego jest podłączony. Takie podejście pokazuje brak zrozumienia dla standardowych procedur demontażu, które są nie tylko istotne dla bezpieczeństwa, ale również dla efektywności serwisu. Warto również zauważyć, że stosowanie niewłaściwej kolejności działań w sytuacjach kryzysowych może prowadzić do poważnych strat finansowych oraz uszkodzeń sprzętu. Dlatego kluczowe jest, aby zrozumieć zasadność kolejności czynności i ścisłe przestrzeganie ustalonych procedur, co jest fundamentalne dla każdej operacji związanej z instalacjami elektrycznymi.

Pytanie 22

Aby zrealizować pomiar efektywności energetycznej zasilacza stabilizowanego pracującego w trybie ciągłym, należy użyć dwóch

A. woltomierzy

B. amperomierzy

C. watomierzy

D. omomierzy

Wybór watomierzy jako narzędzi do pomiaru sprawności energetycznej zasilacza stabilizowanego o działaniu ciągłym jest uzasadniony ich specyficzną funkcjonalnością. Watomierz pozwala na bezpośredni pomiar mocy czynnej, co jest kluczowe w ocenie efektywności energetycznej urządzeń elektrycznych. Mierząc moc, można obliczyć sprawność, dzieląc moc wyjściową przez moc wejściową zasilacza. Przykładowo, w zastosowaniach przemysłowych, gdzie zasilacze są używane do zasilania silników czy systemów automatyki, stosowanie watomierzy pozwala na monitorowanie zużycia energii i identyfikację potencjalnych oszczędności. Zgodnie z najlepszymi praktykami branżowymi, regularne pomiary i analiza sprawności energetycznej mogą prowadzić do optymalizacji kosztów operacyjnych oraz zmniejszenia wpływu na środowisko.

Pytanie 23

Aby zweryfikować prawidłowe funkcjonowanie piezoelektrycznego przetwornika tensometrycznego w wadze elektronicznej, należy zastosować

A. amperomierz

B. omomierz

C. watomierz

D. galwanometr

Wykorzystanie watomierza, omomierza czy amperomierza do testowania piezoelektrycznego przetwornika tensometrycznego jest nieodpowiednie z kilku powodów. Watomierz służy do pomiaru mocy elektrycznej, co nie jest związane z bezpośrednim pomiarem prądu generowanego przez przetwornik w odpowiedzi na działanie siły. Zastosowanie watomierza do oceny działania tensometru jest mylące, ponieważ moc nie oddaje informacji o precyzyjności czy odpowiedzi przetwornika na zmiany obciążenia. Omomierz z kolei mierzy opór elektryczny, co także nie jest adekwatne do oceny działania piezoelektrycznego przetwornika. Opór nie wskazuje na zdolność przetwornika do generowania prądu w odpowiedzi na obciążenia mechaniczne. Amperomierz, choć mógłby wydawać się przydatny, również nie jest odpowiedni, ponieważ mierzy on natężenie prądu w obwodzie, a nie specyfikę odpowiedzi przetwornika na mechaniczne oddziaływania. W praktyce, błędem jest zakładanie, że każdy przyrząd pomiarowy może być użyty zamiennie. Kluczowe jest zrozumienie, że odpowiednie narzędzie powinno odpowiadać specyfice badanego zjawiska, a w przypadku piezoelektrycznych przetworników tensometrycznych, galwanometr jest jedynym właściwym rozwiązaniem, które pozwala na dokładną analizę ich działania.

Pytanie 24

Na zdjęciu przedstawiono gniazdo zasilania typu

A. SATA

B. IEC

C. ATX

D. MOLEX

Gniazdo zasilania przedstawione na zdjęciu to standard IEC, który jest powszechnie stosowany w wielu urządzeniach elektronicznych. Gniazdo C13/C14, które należy do normy IEC 60320, jest najczęściej używane w komputerach, monitorach oraz innych sprzętach biurowych. Przykładowo, w zasilaczach komputerowych standardowe złącze zasilania C14 (gniazdo żeńskie) łączy się z wtyczką C13 (gniazdo męskie), co umożliwia dostarczenie energii elektrycznej do urządzenia. Zastosowanie standardów IEC jest kluczowe dla zapewnienia kompatybilności i bezpieczeństwa w różnych systemach zasilania. Dzięki tym standardom, użytkownicy mogą korzystać z szerokiej gamy kabli i zasilaczy, co znacząco ułatwia eksploatację i serwis urządzeń elektronicznych na całym świecie. Warto zwrócić uwagę, że standard IEC umożliwia również bezpieczne połączenia, co ma szczególne znaczenie w kontekście ochrony przed przepięciami i innymi zagrożeniami elektrycznymi.

Pytanie 25

Na schemacie ideowym odbiornika superheterodynowego pracującego z modulacją AM blok 4 pełni funkcję:

A. wzmacniacza pośredniej częstotliwości.

B. mieszacza.

C. heterodyny.

D. wzmacniacza niskich częstotliwości.

W odbiorniku superheterodynowym blok 4 to wzmacniacz pośredniej częstotliwości (IF). Jego główna rola to wzmocnienie sygnału, który z kolei został zmieszany przez mieszacz (bloku 2) z sygnałem z heterodyny (bloku 3). Wzmacniacz IF jest istotny w odbiorze sygnałów radiowych, bo pozwala na podniesienie sygnałów o niskim poziomie do poziomu, który można dalej przetwarzać. W praktyce, projektując wzmacniacz IF, staramy się uzyskać jak najlepszą jakość odbioru, czyli poprawić takie rzeczy jak selektywność i czułość. Wzmacniacze pośredniej częstotliwości są niezbędne nie tylko w radiu, ale i w telewizorach, żeby zapewnić wysoką jakość odbieranych sygnałów. Jeśli wzmacniacz jest dobrze zaprojektowany, to potrafi zminimalizować różne szumy i zniekształcenia, co jest kluczowe dla jakości dźwięku i obrazu.

Pytanie 26

W jakim urządzeniu wykorzystuje się przetwornik cyfrowo-analogowy?

A. W magnetowidzie VHS

B. W mierniku cyfrowym

C. W generatorze RC

D. W odtwarzaczu CD

Odtwarzacz CD wykorzystuje przetwornik cyfrowo-analogowy (DAC) do konwersji sygnału cyfrowego na analogowy, co jest niezbędne dla uzyskania dźwięku słyszalnego przez głośniki. Odtwarzacze CD zapisują muzykę w formacie cyfrowym, wykorzystując kodowanie PCM (Pulse Code Modulation), co oznacza, że dźwięk jest reprezentowany jako ciąg bitów. Przetwornik DAC odgrywa kluczową rolę w tym procesie, zamieniając te bity na sygnał analogowy, który następnie można wzmocnić i odtworzyć przez głośniki. To zastosowanie jest zgodne z najlepszymi praktykami w branży audio, gdzie jakość konwersji DAC wpływa bezpośrednio na jakość odtwarzanego dźwięku. Wysokiej jakości przetworniki DAC są często używane w sprzęcie audio wysokiej klasy, a ich znaczenie rośnie w kontekście nowoczesnych formatów audio, takich jak Hi-Res Audio. Przykładami zastosowania DAC w odtwarzaczach CD mogą być urządzenia z możliwością odtwarzania plików audio w formacie FLAC, które wymagają dokładnej konwersji w celu uzyskania pełnej jakości dźwięku.

Pytanie 27

Zmniejszenie amplitudy światła przesyłanego w linii światłowodowej określa się mianem

A. tłumienia

B. polaryzacji

C. dyspersji

D. propagacji

Tłumienie to naprawdę ważna sprawa w technologii światłowodowej. To zjawisko, które polega na spadku siły sygnału optycznego, gdy przesuwa się przez włókno. W praktyce to oznacza, że część energii światła gdzieś znika, bo jest wchłaniana albo rozpraszana przez włókno lub jego otoczenie. Kiedy mamy do czynienia z tłumieniem, to wpływa to na to, na jaką odległość możemy przesyłać sygnał bez utraty jakości. W branży telekomunikacyjnej mamy różne standardy, na przykład ITU-T G.652, które mówią, jakie powinny być limity tłumienia dla różnych typów światłowodów, żeby wszystko działało sprawnie. W przemyśle ważne jest monitorowanie tego zjawiska, bo każda strata dB może naprawdę zrujnować jakość połączeń, szczególnie w sieciach telekomunikacyjnych. Dobrze dobrane komponenty, takie jak wzmacniacze optyczne, mogą pomóc zredukować efekty tłumienia, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 28

Sprzęt DVR w technologii 960H pozwala na rejestrację obrazu o maksymalnej rozdzielczości

A. 960 x 582 px

B. 360 x 240 px

C. 1280 x 720 px

D. 720 x 480 px

To prawda, że DVR w technologii 960H pozwala na zapis obrazu w rozdzielczości 960 x 582 px. Jak wiesz, to dzięki szerszemu formatowi obrazu, który jest uznawany za standard w monitoringu. Technologia 960H to coś więcej niż klasyczny D1, co oznacza lepszą jakość obrazu, bo zwiększa liczbę pikseli. Wyobraź sobie, że gdy używasz kamer o wyższej rozdzielczości, jak 960H, to możesz zobaczyć więcej szczegółów, a to jest naprawdę ważne, gdy musisz rozpoznać kogoś lub zobaczyć detale. W praktyce, te urządzenia są słynne w systemach zabezpieczeń, bo jakość nagrania ma ogromne znaczenie, prawda? Dodatkowo, branżowe organizacje, które zajmują się bezpieczeństwem, polecają stosowanie 960H, co świadczy o jego skuteczności.

Pytanie 29

Jaką rezystancję R_b powinien mieć bocznik, aby można było podłączyć go równolegle do amperomierza o oporności wewnętrznej R_A=300 mΩ, aby czterokrotnie zwiększyć jego zakres pomiarowy?

A. 150 mΩ

B. 100 mΩ

C. 300 mΩ

D. 75 mΩ

Aby czterokrotnie zwiększyć zakres pomiarowy amperomierza o rezystancji wewnętrznej RA = 300 mΩ, konieczne jest dołączenie bocznika o odpowiedniej rezystancji. W tym przypadku, stosując wzór na rezystancję równoległą, możemy określić wymaganą wartość bocznika. Dla bocznika Rb połączonego równolegle z amperomierzem, całkowita rezystancja układu powinna wynosić Ra / 4, co daje 75 mΩ. Po przekształceniu wzoru uzyskujemy Rb = 100 mΩ jako poprawną wartość. W praktyce zastosowanie bocznika pozwala na pomiar większych prądów bez uszkodzenia amperomierza oraz zachowanie jego dokładności. Takie podejście jest powszechnie stosowane w laboratoriach i podczas pomiarów w przemyśle elektrycznym, gdzie konieczne jest monitorowanie dużych wartości prądu. Dobrą praktyką jest dobieranie rezystancji bocznika tak, aby nie przekraczała ona rezystancji wewnętrznej amperomierza, co zapewnia dokładność pomiaru.

Pytanie 30

Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na rysunku?

A. Falownika.

B. Generatora.

C. Prostownika.

D. Stabilizatora.

Element przedstawiony na zdjęciu to mostek prostowniczy, który pełni kluczową rolę w konwersji prądu przemiennego (AC) na prąd stały (DC). Prostownik jest niezbędny w wielu zastosowaniach elektronicznych, takich jak zasilacze, gdzie wymagana jest stabilizacja napięcia do zasilania różnorodnych komponentów elektronicznych. Mostek prostowniczy składa się z czterech diod, które umożliwiają przepływ prądu w jednym kierunku, eliminując negatywne efekty prądu przemiennego. Dzięki temu, urządzenia takie jak telewizory, komputery czy ładowarki akumulatorów, mogą funkcjonować właściwie, zapewniając nieprzerwaną i stabilną moc. Zastosowanie mostków prostowniczych zgodnie z normami IEC 61000-3-2, które dotyczą ograniczeń emisji harmonicznych, zapewnia wysoką efektywność energetyczną i minimalizuje zakłócenia w sieci elektrycznej. Umiejętność rozpoznawania i stosowania prostowników w projektach elektronicznych jest niezbędna dla każdego inżyniera oraz technika, co czyni tę wiedzę fundamentalną w dziedzinie elektroniki.

Pytanie 31

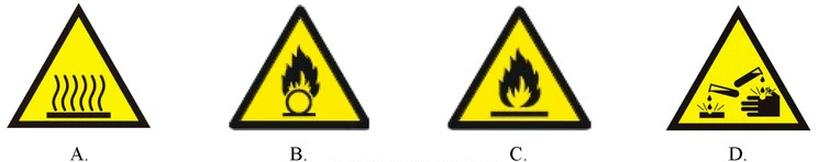

Który z pokazanych na rysunkach znaków ostrzega przed możliwością kontaktu z gorącą powierzchnią?

A. D.

B. A.

C. C.

D. B.

Znak A jest poprawny, ponieważ przedstawia standardowy symbol ostrzegawczy dotyczący gorących powierzchni, zgodny z międzynarodowymi normami bezpieczeństwa. Grafika ilustrująca fale ciepła jasno wskazuje na potencjalne niebezpieczeństwo związane z dotykaniem rozgrzanych elementów. Tego rodzaju oznakowanie jest kluczowe w środowiskach przemysłowych, gdzie urządzenia mogą osiągać wysokie temperatury. Dobrym przykładem zastosowania tego symbolu są zakłady produkcyjne, laboratoria chemiczne lub kuchnie przemysłowe, gdzie kontakt z gorącymi powierzchniami może prowadzić do poważnych oparzeń. Zgodnie z normą ISO 7010, znaki ostrzegawcze powinny być łatwo rozpoznawalne i zrozumiałe, co ma na celu zapewnienie bezpieczeństwa wszystkich pracowników. Zastosowanie odpowiednich oznaczeń pozwala na skuteczniejsze zarządzanie ryzykiem i minimalizowanie wypadków, co jest kluczowe w każdej branży zajmującej się produkcją lub przetwarzaniem materiałów.

Pytanie 32

W urządzeniu elektronicznym doszło do uszkodzenia kondensatora ceramicznego o oznaczeniu 104 100 V. Jaki kondensator należy zastosować w jego miejsce?

A. 10 nF 100 V

B. 1000 nF 1000 V

C. 100 nF 100 V

D. 10 nF 1000 V

Odpowiedź "100 nF 100 V" jest poprawna, ponieważ kondensator oznaczony jako "104 100 V" wskazuje na pojemność 100 nF i maksymalne napięcie robocze 100 V. Oznaczenie "104" oznacza, że dwie pierwsze cyfry to znaczące liczby (10), a trzecia cyfra to mnożnik, który w tym przypadku wynosi 10^4 pF, co daje 100000 pF, co po przeliczeniu daje 100 nF. Napięcie znamionowe wynosi 100 V, co jest zgodne z wymaganiami dla aplikacji elektronicznych. W praktycznych zastosowaniach kondensatory ceramiczne o pojemności 100 nF są powszechnie stosowane w filtrach, układach czasowych oraz w obwodach zasilających, gdzie stabilność i niskie straty są kluczowe. Warto pamiętać, że dobór kondensatora powinien być zgodny z normami branżowymi, takimi jak IEC 60384, które określają parametry bezpieczeństwa i jakości dla komponentów elektronicznych.

Pytanie 33

Wskazanie omomierza szeregowego na zakresie xl Ok wynosi

A. 40 kΩ

B. 55 kΩ

C. 600 kΩ

D. 450 kΩ

Kiedy wybierzesz złą odpowiedź, fajnie byłoby zrozumieć, dlaczego inne wartości rezystancji są nietrafione. Takie liczby jak 40 kΩ, 55 kΩ czy 600 kΩ mogą oznaczać, że źle rozumiesz, jak działa skala omomierza i czym są te jednostki. Na przykład, 40 kΩ i 55 kΩ mogą pochodzić z tego, że pomyślałeś, że omomierz pokazuje w omach, a nie w kiloomach. A 600 kΩ to może być efekt nieodpowiedniego odczytu skali lub pomylenia z innym zakresem pomiarowym. Tego typu pomyłki często zdarzają się, gdy nie skupiasz się na ustawieniach omomierza czy na jednostkach, co pokazuje, jak ważna jest dokładność w pracy. Żeby uniknąć takich sytuacji, warto przejrzeć instrukcję obsługi omomierza i zrozumieć zasady pomiaru rezystancji według aktualnych standardów, jak IEC 61010. Dbanie o szczegóły i dobre podstawy teoretyczne są kluczowe dla prawidłowych pomiarów i interpretacji wyników.

Pytanie 34

W celu odkręcenia śrub mocujących obudowę urządzenia pokazanego na rysunku należy użyć wkrętaka:

A. płaskiego.

B. imbusowego.

C. krzyżakowego.

D. typu torx.

Odpowiedź typu torx jest poprawna, ponieważ na zdjęciu widoczna jest śruba z charakterystycznym sześcioramiennym gwiazdkowym wzorem, który jest dedykowany dla wkrętaków torx. Wkrętaki te są powszechnie stosowane w branży elektronicznej i mechanicznej ze względu na ich zdolność do zapewnienia większego momentu obrotowego oraz lepszego dopasowania do śruby, co redukuje ryzyko uszkodzenia zarówno narzędzia, jak i elementu mocującego. Wkrętaki torx są również powszechnie używane w montażu urządzeń elektronicznych, samochodów oraz w konstrukcjach meblowych. Standard torx jest szczególnie ceniony w sytuacjach, gdzie wymagana jest większa precyzja i trwałość połączenia. Warto również zauważyć, że wkrętak torx występuje w różnych rozmiarach, co pozwala na dostosowanie narzędzia do konkretnych zastosowań, co jest zgodne z dobrymi praktykami w zakresie inżynierii i produkcji.

Pytanie 35

W układzie próbkującym z pamięcią doszło do uszkodzenia kondensatora, który w wyniku usterki stanowi przerwę. W uszkodzonym układzie, przy włączonym kluczu, napięcie na wyjściu U_WY będzie

A. równe napięciu wejściowemu UWE.

B. równe dodatniemu napięciu zasilania wzmacniacza.

C. oscylowało wokół wyjściowego napięcia niezrównoważenia.

D. równe zero niezależnie od wartości UWE.

Odpowiedź 'równe napięciu wejściowemu UWE' jest poprawna, ponieważ w przypadku uszkodzenia kondensatora w układzie próbkującym z pamięcią, kondensator nie będzie w stanie przechowywać napięcia próbki. W sytuacji, gdy klucz analogowy jest włączony, napięcie na wyjściu wzmacniacza operacyjnego będzie bezpośrednio równe napięciu wejściowemu. W praktyce, taki układ jest często stosowany w przetwornikach analogowo-cyfrowych, gdzie kondensator pełni kluczową rolę w stabilizacji wartości mierzonego sygnału. Uszkodzenie kondensatora skutkuje brakiem możliwości próbkowania i przechowywania wartości sygnału, co w rezultacie prowadzi do bezpośredniego przekazywania sygnału wejściowego na wyjście, co jest zgodne z zasadami działania wzmacniaczy operacyjnych. Zrozumienie tego mechanizmu jest istotne w kontekście projektowania układów elektronicznych, gdzie kondensatory odgrywają fundamentalną rolę w stabilizacji i przetwarzaniu sygnałów.

Pytanie 36

Multimetr prezentuje wyniki pomiarów w formacie trzech i pół cyfry. Jaka jest dokładność pomiaru napięcia tego multimetru w zakresie do 20 V?

A. 100 mV

B. 100 uV

C. 1 mV

D. 10 mV

Odpowiedź 10 mV jest prawidłowa, ponieważ multimetr z wyświetlaczem w formacie trzy i pół cyfry oznacza, że może wyświetlić do 1999 jednostek. W przypadku pomiaru napięcia na zakresie 20 V, rozdzielczość instrumentu oblicza się jako maksymalna wartość podzielona przez liczbę wyświetlanych jednostek. W tym przypadku, zakres pomiarowy wynosi 20 V, co przekłada się na 20 000 mV. Dzieląc tę wartość przez 1999, otrzymujemy około 10 mV, co stanowi najmniejszą zmianę napięcia, którą multimetr jest w stanie zarejestrować. Taka rozdzielczość jest szczególnie przydatna w zastosowaniach, gdzie precyzyjne pomiary napięcia są wymagane, jak w laboratoriach elektronicznych czy podczas kalibracji urządzeń. Użytkownicy multimetrów powinni zwracać uwagę na rozdzielczość przy wyborze zakresu pomiarowego, ponieważ wyższa rozdzielczość umożliwia dokładniejsze analizy i diagnozy.

Pytanie 37

Czym jest radiator?

A. element odprowadzający ciepło do otoczenia

B. radiacyjny pirometr termoelektryczny

C. tor używany w transmisji radiowej

D. nastawna cewka toroidalna do strojenia radioodbiornika

Radiator to naprawdę ważny element w systemach chłodzenia, który odprowadza ciepło z różnych urządzeń, jak silniki czy sprzęt elektroniczny. Jego głównym zadaniem jest przekazywanie ciepła do otoczenia, żeby urządzenia się nie przegrzały. Radiatory znajdziesz w wielu miejscach, od komputerów po systemy klimatyzacji. Ważne, żeby były wykonane z odpowiednich materiałów, jak aluminium czy miedź, bo mają one super przewodność cieplną. Warto zwrócić uwagę na to, jak projektuje się radiatory – dobrze jest optymalizować powierzchnię, która wymienia ciepło, i zapewnić właściwy przepływ powietrza, co można wspierać wentylatorami. W branżowych standardach, jak IPC-9592, mówi się o tym, jak ważne są efektywne systemy chłodzenia w elektronice, więc naprawdę warto zrozumieć, czemu radiator jest tak istotny dla trwałości urządzeń.

Pytanie 38

Na schemacie układu bramek logicznych przedstawiono wynik kontroli działania układu. Wskaż, która bramka jest uszkodzona.

A. 2

B. 3

C. 1

D. 4

Wybierając inne bramki jako uszkodzone, można napotkać kilka typowych błędów pojęciowych. Na przykład, wybór bramki nr 1 jako uszkodzonej może wynikać z nieporozumienia dotyczącego funkcji bramki NAND. Użytkownicy mogą myśleć, że ponieważ bramka ta ma inne wejścia, mogłaby generować różne wyjścia w zależności od stanu tych wejść. Jednak funkcja bramki NAND jest jednoznaczna i nie może zachowywać się jak AND w jej normalnych warunkach operacyjnych. Podobnie, wybór bramki nr 3 lub 4 może wynikać z błędnej oceny schematu – na przykład, można pomylić, które bramki są połączone z którymi wejściami. Kluczowym aspektem jest zrozumienie, że każda bramka ma swoistą logikę, którą należy znać, aby właściwie zidentyfikować uszkodzenia. Każda bramka logiczna, w tym bramki AND i OR, ma swoje konkretne zasady działania, które są fundamentalne dla pracy z układami cyfrowymi. Zrozumienie tych zasad jest nie tylko kluczowe dla identyfikacji uszkodzeń, ale także dla ogólnego projektowania systemów. W praktyce, wiele osób nie zdaje sobie sprawy, że niektóre układy mogą wydawać się zachowywać jak bramki innego typu, gdy nie są one połączone zgodnie z ich specyfikacją. Dlatego ważne jest, aby nie tylko znać teoretyczne zasady działania, ale także umieć je zastosować w praktyce, co znacznie ułatwia diagnozowanie problemów w systemach cyfrowych.

Pytanie 39

Jakie rodzaje pamięci tracą zawartość po ustaniu zasilania?

A. EPROM

B. PROM

C. EEPROM

D. RAM

Pamięci RAM (Random Access Memory) to typ pamięci, który jest ulotny, co oznacza, że wszelkie dane przechowywane w tej pamięci znikają po zaniku napięcia zasilającego. RAM jest używany w komputerach i urządzeniach mobilnych jako pamięć robocza, gdzie przechowywane są aktywne procesy i dane, które są potrzebne w danym momencie. Przykładem zastosowania RAM jest jego rola w uruchamianiu aplikacji – szybki dostęp do danych pozwala na płynne działanie systemu operacyjnego oraz aplikacji. W standardach komputerowych, takich jak DDR (Double Data Rate), pamięci RAM są klasyfikowane według prędkości i wydajności, co wpływa na ogólną wydajność systemu. W praktyce, większa ilość pamięci RAM pozwala na uruchamianie większej liczby aplikacji jednocześnie i wydajniejsze przetwarzanie danych.

Pytanie 40

Użytkownik systemu komputerowego zgłosił brak łączności z internetem. Jest on połączony z siecią domową za pomocą bezprzewodowego połączenia z routerem Wi-Fi. Próby zresetowania routera oraz karty Wi-Fi nie przyniosły efektów. Użytkownik nie ma problemów z dostępem do internetu w innych sieciach. Wskaż możliwą usterkę.

A. Zbyt niskie napięcie zasilania routera

B. Uszkodzona karta Wi-Fi

C. Funkcjonowanie routera na tym samym kanale co sąsiednia sieć

D. Przerwa w kablu dostarczającym sygnał WAN do routera

Z tego, co widzę, przerwa w kablu, który prowadzi sygnał WAN do routera, to najczęstsza przyczyna tego, że nie masz dostępu do internetu w tej sytuacji. Jeśli już próbowałeś zresetować router i kartę Wi-Fi, a to nie pomogło, to znaczy, że problem może tkwić w kablu, który dostarcza sygnał do twojego sprzętu. Jakikolwiek uszkodzony kabel, niezależnie od tego, czy to Ethernet, czy ten do dostawcy internetu, może skutkować brakiem połączenia. Warto regularnie sprawdzać, jak wyglądają kable oraz gniazda, a także używać narzędzi diagnostycznych typu ping czy traceroute, żeby ustalić, gdzie leży problem. Nie zapominaj, żeby korzystać z kabli, które są w dobrym standardzie (na przykład Cat5e lub Cat6), bo to wpływa na jakość sygnału. Dbanie o sprzęt i jego systematyczne sprawdzanie może pomóc uniknąć różnych problemów z łącznością.
