Pytanie 1

Jak należy nastawić amperomierz, aby zmierzyć prąd w układzie pokazanym na rysunku?

A. AC, zakres 10 A

B. DC, zakres 10 A

C. DC, zakres 5 A

D. AC, zakres 5 A

Ustawienie amperomierza na zakres DC, zarówno 5 A, jak i 10 A, jest błędnym podejściem w kontekście pomiaru prądu w układzie zasilanym napięciem przemiennym. Prąd stały (DC) to typ prądu, który płynie w jednym kierunku, typowy dla źródeł takich jak akumulatory, natomiast w układach zasilanych napięciem zmiennym (AC) prąd zmienia kierunek cyklicznie. Użycie amperomierza ustawionego na pomiar prądu stałego w sytuacji, gdy mamy do czynienia z prądem zmiennym, może prowadzić do uszkodzenia przyrządu pomiarowego oraz zafałszowania wyników. Użytkownicy często mylą te dwa typy prądu, co wynika z braku znajomości podstawowych zasad elektrotechniki. Wybór niewłaściwego zakresu pomiarowego, takiego jak AC, również nie jest optymalny, ponieważ może nie odpowiadać przeciętnym wartościom prądu w układzie elektrycznym. Warto zauważyć, że standardy dotyczące pomiarów elektrycznych podkreślają konieczność stosowania odpowiednich zakresów, co pozwala na uzyskanie dokładnych i wiarygodnych wyników. Dlatego tak istotne jest, aby przed przystąpieniem do pomiaru dobrze zrozumieć właściwości prądu oraz dostosować sprzęt pomiarowy do jego charakterystyki.

Pytanie 2

Na rysunku przedstawiono tabliczkę znamionową

A. silnik indukcyjnego.

B. transformatora.

C. silnika prądu stałego.

D. autotransformatora.

Wybór odpowiedzi związanej z transformatorem, silnikiem prądu stałego lub autotransformatorem wskazuje na pewne nieporozumienia dotyczące podstawowych właściwości tych urządzeń elektrycznych. Transformator, na przykład, jest urządzeniem, które zmienia poziom napięcia w obwodzie prądu przemiennego, a jego tabliczka znamionowa zawiera zazwyczaj informacje na temat przekładni napięciowej oraz mocy. Jeżeli na tabliczce znajduje się moc w kilowatach oraz prędkość obrotowa, to nie są to dane stosowane do transformatorów. Silniki prądu stałego działają na zasadzie innej niż silniki indukcyjne, wykorzystując różne mechanizmy do przemiany energii elektrycznej w mechaniczną. Typowe oznaczenia dla silników prądu stałego obejmują inne parametry, takie jak wartość napięcia oraz charakterystyki prądu, które nie są widoczne w przedstawionym przypadku. Z kolei autotransformator to rodzaj transformatora, który ma wspólne uzwojenie dla obu poziomów napięcia, co również nie odpowiada charakterystyce silnika indukcyjnego. Zrozumienie podstawowych różnic między tymi urządzeniami jest kluczowe dla ich prawidłowego zastosowania w praktyce. Osoby, które mylą te urządzenia, często nie zdają sobie sprawy z ich unikalnych właściwości i zastosowań, co może prowadzić do niewłaściwego doboru sprzętu oraz problemów w działaniu systemów elektrycznych.

Pytanie 3

Siłownik, zasilany sprężonym powietrzem o ciśnieniu roboczym 8 bar, ma maksymalną liczbę cykli nmax = 50/min oraz zużywa 1,4 litra powietrza w trakcie jednego cyklu. Jakie parametry powinna mieć sprężarka tłokowa do zasilania tego siłownika?

A. wydajność 5,3 m3/h, ciśnienie maksymalne 0,7 MPa

B. wydajność 5,3 m3/h, ciśnienie maksymalne 1,0 MPa

C. wydajność 3,6 m3/h, ciśnienie maksymalne 0,7 MPa

D. wydajność 3,6 m3/h, ciśnienie maksymalne 1,0 MPa

Wybrane odpowiedzi nie spełniają wymagań dotyczących wydajności lub ciśnienia roboczego sprężarki, co może prowadzić do niedostatecznej efektywności zasilania siłownika. Na przykład, odpowiedzi z wydajnością 3,6 m3/h są niewystarczające, ponieważ całkowite zapotrzebowanie siłownika wynosi 4,2 m3/h. Użycie sprężarki o niższej wydajności skutkuje ryzykiem obniżenia ciśnienia w systemie, co może prowadzić do nieprawidłowego działania siłownika. Kolejnym błędem jest wybór sprężarki z maksymalnym ciśnieniem 0,7 MPa (7 bar), które jest niższe niż wymagane ciśnienie robocze 8 bar. Użycie sprężarki, która nie osiąga wymaganego ciśnienia, skutkuje brakiem możliwości wydajnego zasilania siłownika, co może prowadzić do jego uszkodzenia. W kontekście inżynierii mechanicznej i pneumatyki, kluczowe jest, aby sprzęt był dobrany do specyficznych wymagań aplikacji, w tym ciśnienia i wydajności, aby zapewnić optymalne działanie systemu. Wybierając sprężarkę, zawsze warto uwzględniać margines bezpieczeństwa, by uniknąć sytuacji, w których urządzenia mogą pracować na granicy swoich możliwości, co znacznie wpływa na ich żywotność oraz efektywność operacyjną. Zgodnie z normami i praktykami branżowymi, odpowiednia specyfikacja sprzętu jest kluczowa dla zapewnienia niezawodności systemu pneumatycznego.

Pytanie 4

Aby zobrazować funkcjonowanie systemu mechatronicznego na panelu HMI, należy zainstalować oprogramowanie typu

A. CAE

B. CAM

C. CAD

D. SCADA

Odpowiedź SCADA (Supervisory Control and Data Acquisition) jest poprawna, ponieważ oprogramowanie to jest kluczowe dla wizualizacji i monitorowania systemów mechatronicznych w czasie rzeczywistym. SCADA umożliwia integrację różnych urządzeń i czujników, co pozwala na efektywne zbieranie danych oraz ich analizę. Dzięki graficznym interfejsom użytkownika (HMI), operatorzy mogą w prosty sposób przeglądać dane, reagować na alarmy oraz zarządzać procesami. Przykładem zastosowania SCADA może być kontrola procesów produkcyjnych w fabrykach, gdzie system zbiera informacje o stanie maszyn i automatycznie podejmuje działania w celu utrzymania wydajności produkcji. W branży przemysłowej SCADA jest standardem, który wspiera automatyzację oraz poprawia efektywność operacyjną, wpisując się w najlepsze praktyki zarządzania procesami. Dodatkowo, wiele systemów SCADA jest zgodnych z międzynarodowymi standardami, co zapewnia ich interoperacyjność i umożliwia integrację z innymi systemami zarządzania.

Pytanie 5

Funkcją czujnika hallotronowego w urządzeniach do monitorowania i pomiarów jest detekcja

A. zmian wartości momentów skręcających

B. wewnętrznych naprężeń

C. oporu przepływu płynów

D. zmian wartości parametrów pola magnetycznego

Czujniki hallotronowe są specyficznymi urządzeniami wykrywającymi pola magnetyczne, a nie zmiany oporów cieczy, naprężeń wewnętrznych czy sił skręcających. W przypadku oporów przepływu cieczy, używane są zazwyczaj czujniki oparte na pomiarach hydraulicznych lub elektrycznych, które analizują zmiany w oporze elektrycznym w zależności od przepływu cieczy. To podejście jest całkowicie odmienne od zasad działania czujników hallotronowych, które nie mogą bezpośrednio mierzyć takich parametrów. Z kolei naprężenia wewnętrzne w materiałach są zazwyczaj badane przy użyciu tensometrów, które działają na zasadzie pomiaru deformacji materiału pod wpływem obciążenia. Zastosowanie czujników hallotronowych do tego celu jest nieadekwatne, ponieważ ich konstrukcja nie umożliwia pomiaru mechanicznych właściwości materiałów. Zmiany wartości sił skręcających również nie są wykrywane przez czujniki hallotronowe. W tym przypadku konieczne jest zastosowanie specjalistycznych urządzeń, takich jak czujniki momentu obrotowego, które są zaprojektowane do pomiaru skręcania. Zrozumienie różnic pomiędzy tymi technologiami jest kluczowe dla efektywnego projektowania systemów pomiarowych oraz doboru odpowiednich czujników do konkretnej aplikacji, aby uniknąć błędów w interpretacji danych oraz zapewnić wiarygodne wyniki pomiarów.

Pytanie 6

Zabezpieczenie łącznika gwintowego nakrętką koronową przedstawiono na rysunku

A. D.

B. A.

C. B.

D. C.

Nakrętka koronowa jest kluczowym elementem w zabezpieczeniu połączenia gwintowego, szczególnie w aplikacjach, gdzie wibracje lub obciążenia mogą prowadzić do poluzowania połączenia. Wybór odpowiedniej metody zabezpieczenia jest istotny dla zapewnienia trwałości i niezawodności konstrukcji. Nakrętka koronowa, jak przedstawiono w odpowiedzi B, jest zaprojektowana w taki sposób, by poprzez zagięcie zębów w rowki na wale, skutecznie zapobiegać samoczinnemu odkręceniu. To rozwiązanie jest szczególnie popularne w branży motoryzacyjnej oraz maszynowej, gdzie bezpieczeństwo i stabilność połączeń gwintowych są kluczowe. Zastosowanie nakrętki koronowej w połączeniach, które są narażone na dynamiczne obciążenia, jest zgodne z najlepszymi praktykami inżynieryjnymi. Przy projektowaniu układów mechanicznych powinno się również uwzględnić właściwe materiały, które zapewniają odpowiednią wytrzymałość oraz odporność na korozję, co dodatkowo zwiększa efektywność zastosowania nakrętki koronowej w danej aplikacji.

Pytanie 7

Lampka sygnalizacyjna RUN w programowalnym sterowniku PLC wskazuje, że

A. nastąpiła awaria wewnętrzna sterownika

B. program kontrolny znajduje się w pamięci RAM sterownika i może zostać uruchomiony

C. konieczna jest wymiana baterii zasilającej pamięć RAM sterownika

D. istnieje możliwość edytowania nowego programu kontrolnego przy użyciu komputera

Odpowiedzi sugerujące wymianę baterii, uszkodzenie wewnętrzne sterownika czy edycję programu przy pomocy komputera są wynikiem błędnych zrozumień dotyczących funkcji oraz stanu sygnalizacji RUN. Pierwsza z tych koncepcji, dotycząca wymiany baterii, zakłada, że świecący element sygnalizacyjny odnosi się do stanu pamięci, jednak w rzeczywistości RAM nie wymaga podtrzymania bateryjnego w typowych zastosowaniach PLC, co jest zarezerwowane dla pamięci EEPROM lub Flash. Kolejna koncepcja, sugerująca uszkodzenie wewnętrzne, ignoruje fakt, że sygnalizator RUN jest zaprojektowany do informowania o poprawnym działaniu systemu, a nie o jego awarii. W przypadku wystąpienia uszkodzenia, najczęściej sygnalizacja przyjmuje inne stany, takie jak RUN/STOP, co pozwala na identyfikację problemu. Natomiast edytowanie programu za pomocą komputera jest możliwe, ale nie ma bezpośredniego związku z sygnalizacją RUN, która dotyczy stanu działania programu, a nie jego edycji. Takie myślenie prowadzi do nieporozumień w zakresie diagnostyki i obsługi systemów automatyki. Zrozumienie funkcji sygnalizacji RUN jest kluczowe dla operacji na systemach PLC, co pozwala na efektywniejsze zarządzanie procesami oraz szybszą reakcję w przypadku awarii.

Pytanie 8

Należy przekształcić energię sprężonej cieczy roboczej w ruch obrotowy o bardzo niskiej i stabilnej prędkości obrotowej, jak również znacznym momencie obrotowym. Elementem wykonawczym jest hydrauliczny

A. silnik tłokowy

B. siłownik teleskopowy

C. silnik zębaty

D. siłownik nurnikowy

Wybór silnika zębatego, siłownika nurnikowego lub siłownika teleskopowego jako alternatywy dla silnika tłokowego jest niewłaściwy z kilku powodów. Silnik zębaty, choć efektywny w kontekście prędkości obrotowych, nie jest przystosowany do generowania dużego momentu obrotowego przy niskich prędkościach, co jest kluczowe w wielu zastosowaniach hydraulicznych. Z kolei siłownik nurnikowy, będący elementem o liniowym ruchu, nie przekształca energii cieczy w ruch obrotowy, co wyklucza go z rozważanej funkcji. Siłownik teleskopowy, mimo że może oferować pewne korzyści w zakresie kompaktowości i wydajności, również nie generuje ruchu obrotowego, co czyni go nieodpowiednim w kontekście tego pytania. Typowe błędy myślowe, które mogą prowadzić do wyboru tych elementów, obejmują mylenie zastosowań silników i siłowników oraz nieadekwatne rozumienie ich podstawowych zasad działania. Kluczowe jest zrozumienie, że każdy z tych elementów ma swoje specyficzne zastosowania i ograniczenia, a wybór niewłaściwego komponentu może prowadzić do obniżenia efektywności całego systemu hydraulicznego. W kontekście przemysłowym, normy takie jak ISO 4414 stanowią wytyczne dotyczące stosowania hydrauliki, co podkreśla znaczenie doboru odpowiednich typów napędów w zależności od specyficznych wymagań aplikacji.

Pytanie 9

Przyczyną uszkodzenia regulatora jest błąd w obwodzie czujnika temperatury odniesienia. Kod błędu to

Nr błędu	Przyczyna	Środek zaradczy
ErA	Niespełnione warunki samonastrajania	Naciśnij dowolny przycisk. Sprawdź czy wartość mierzona jest mniejsza o 20% od wartości zadanej i czy nie zmienia się więcej niż 1% na minutę.
Er1	Zwarcie czujnika	Sprawdź i popraw podłączenie czujnika.
Er2	Rozwarcie czujnika	Sprawdź i popraw podłączenie czujnika.
Er3	Błąd w obwodzie termoelementu - czujnika temperatury odniesienia	Sprawdź i ewentualnie wymień czujnik.

A. Er2

B. Er1

C. ErA

D. Er3

Odpowiedź 'Er3' jest poprawna, gdyż zgodnie z dokumentacją techniczno-ruchową regulatora, kod 'Er3' wskazuje na błąd w obwodzie termoelementu, który jest odpowiedzialny za pomiar temperatury odniesienia. W praktyce, błędy w obwodzie czujnika temperatury mogą prowadzić do nieprawidłowych pomiarów, co z kolei może skutkować niewłaściwym funkcjonowaniem całego systemu automatyki. Zarówno w przemyśle, jak i w aplikacjach domowych, prawidłowy pomiar temperatury jest kluczowy dla zapewnienia efektywności energetycznej i bezpieczeństwa. Należy regularnie sprawdzać stan czujników oraz dokonywać ich kalibracji, aby unikać sytuacji, w których błędne odczyty mogą prowadzić do awarii sprzętu lub zagrożeń dla użytkowników. Zgodnie z dobrą praktyką, warto również wdrożyć procedury monitorowania i diagnostyki systemów, co pozwala na wczesne wykrycie potencjalnych usterek.

Pytanie 10

Ile minimalnie 8 bitowych portów we/wy powinien posiadać mikrokontroler PIC wyposażony w szeregowy
8-bitowy przetwornik analogowo-cyfrowy oznaczony ADC0831, aby można było zrealizować układ mechatroniczny przedstawiony na rysunku?

A. 5 portów.

B. 3 porty.

C. 2 porty.

D. 4 porty.

Wybór większej liczby portów we/wy, niż dwa, świadczy o pewnym nieporozumieniu dotyczącym zasad komunikacji z przetwornikiem ADC0831 oraz sterowaniem silnikiem krokowym. Przy uwzględnieniu, że ADC0831 przesyła dane szeregowo, wystarczy jeden port do odbioru 8-bitowego sygnału cyfrowego. Wiele osób może błędnie przyjąć, że każdy sygnał sterujący wymaga oddzielnego portu, co nie jest prawdą. Zastosowanie jednego portu wyjściowego do przesyłania kombinacji sygnałów sterujących jest powszechną praktyką, która znacznie upraszcza projektowanie systemów mechatronicznych. Możliwe jest również zaimplementowanie dodatkowych sygnałów kontrolnych w ramach jednego portu poprzez odpowiednie kodowanie, co pozwala na dalszą oszczędność zasobów. Często w inżynierii zbyt duża liczba portów prowadzi do złożoności systemu, co może negatywnie wpływać na jego niezawodność i koszt produkcji. Ponadto, w kontekście projektów automatyki i robotyki, efektywne zarządzanie portami we/wy jest kluczowe, aby uniknąć sytuacji, w której system staje się nieefektywny i trudny do debugowania. Z tego względu, założenie większej liczby portów, jak np. 3, 4 czy 5, jest nieuzasadnione i niezgodne z dobrymi praktykami w projektowaniu układów mechatronicznych.

Pytanie 11

Wyłącznik silnikowy może zadziałać na skutek

A. użycia stałego napięcia w obwodzie sterowania silnika

B. połączenia uzwojeń silnika w gwiazdę zamiast w trójkąt

C. braku jednej fazy zasilającej silnik

D. uruchomienia silnika przy niewielkim obciążeniu

Brak jednej fazy zasilającej silnik jest jedną z najczęstszych przyczyn zadziałania wyłącznika silnikowego. Silniki asynchroniczne, zwłaszcza te zasilane prądem trójfazowym, są zaprojektowane do pracy w równowadze, co oznacza, że każda z faz dostarcza równą część energii. Gdy jedna z faz przestaje działać, silnik może zacząć pracować w trybie niepełnym, co prowadzi do nadmiernych prądów w pozostałych fazach. W stanach awaryjnych silnik nie ma wystarczającej mocy do rozpoczęcia pracy lub może się przegrzewać, co skutkuje zadziałaniem wyłącznika silnikowego w celu ochrony samego silnika oraz systemu zasilającego. W praktyce, zapobieganie takim sytuacjom jest kluczowe i wymaga stosowania odpowiednich przekaźników zabezpieczających, które wykrywają brak fazy i automatycznie wyłączają silnik. Dobre praktyki obejmują regularne monitorowanie stanu zasilania oraz instalację systemów alarmowych, które informują o ewentualnych przerwach w zasilaniu.

Pytanie 12

Którym medium roboczym jest zasilany element o symbolu graficznym przedstawionym na rysunku zastosowany w urządzeniu mechatronicznym?

A. Cieczą hydrauliczną.

B. Prądem stałym.

C. Prądem przemiennym.

D. Sprężonym powietrzem.

Odpowiedzi takie jak "Sprężonym powietrzem" czy "Prądem stałym" są niepoprawne z kilku kluczowych powodów. Sprężone powietrze jest medium roboczym stosowanym w pneumatyce i podczas gdy siłowniki pneumatyczne mogą wykorzystywać podobną zasadę działania jak siłowniki hydrauliczne, ich zastosowanie i charakterystyka znacznie się różnią. Pneumatyka jest często używana w aplikacjach, gdzie wymagana jest szybkość działania, ale ma ograniczenia związane z siłą oraz precyzją, które są kluczowe w wielu układach mechatronicznych. Z kolei prąd stały i prąd przemienny odnoszą się do typów energii elektrycznej, a nie do mediów roboczych w sensie hydraulicznym. Siłowniki elektryczne mogą być używane w mechanizmach, ale nie mają wspólnej zasady działania z hydrauliką. Ponadto, stosowanie prądu przemiennego lub stałego w kontekście zasilania siłowników prowadzi do nieporozumień dotyczących ich funkcji. Kluczowe jest, aby zrozumieć specyfikę i zastosowanie różnych typów siłowników oraz ich odpowiednie medium robocze, co jest fundamentalne w projektowaniu nowoczesnych urządzeń mechatronicznych.

Pytanie 13

Jak nazywa się element przedstawiony na rysunku?

A. Śruba.

B. Blachowkręt.

C. Mimośród.

D. Konfirmat.

Wybór innej odpowiedzi, takiej jak śruba, blachowkręt czy mimośród, może wynikać z niepełnego zrozumienia różnic między tymi elementami a konfirmatem. Śruba jest ogólnym terminem, który opisuje różnorodne elementy z gwintem, jednak jej zastosowanie jest znacznie szersze i nie zawsze odpowiada specyfikacji, jaką ma konfirmat. Śruby często stosuje się w połączeniach metalowych lub w sytuacjach, gdzie nie jest wymagana duża wytrzymałość konstrukcji. Blachowkręty, z drugiej strony, są projektowane z myślą o łączeniu elementów blaszanych i nie oferują tej samej wytrzymałości na obciążenia statyczne, jakie gwarantują konfirmaty. Mimośród, będący elementem stosowanym głównie w mechanizmach regulacyjnych, nie jest odpowiedni do łączenia płyt meblowych. Wybierając niewłaściwy element, można narazić konstrukcję na uszkodzenia, co podważa jakość i stabilność mebli. Dlatego istotne jest, aby zrozumieć, jakie są różnice w konstrukcji i zastosowaniu tych elementów, aby podejmować świadome decyzje projektowe i montażowe. Analizując te różnice, można lepiej dostosować wybór elementów do specyficznych potrzeb projektu, co przyczyni się do uzyskania bardziej trwałych i funkcjonalnych rozwiązań.

Pytanie 14

Rurka Bourdona stanowi część

A. reduktora ciśnienia

B. smarownicy

C. manometru

D. filtru powietrza

Wybór elementów takich jak smarowniczki, filtry powietrza czy reduktory ciśnienia, wskazuje na pewne nieporozumienia dotyczące funkcji i budowy tych urządzeń. Smarowniczki są używane do dostarczania smaru do różnych mechanizmów, co jest całkowicie odmienną funkcją niż pomiar ciśnienia, który realizuje manometr. Filtry powietrza mają na celu oczyszczanie powietrza z zanieczyszczeń, co również nie ma związku z pomiarem ciśnienia. Z kolei reduktory ciśnienia służą do obniżania ciśnienia gazu do pożądanego poziomu, a ich działanie opiera się na innych zasadach niż te stosowane w manometrach. Typowym błędem myślowym przy wyborze nieprawidłowej odpowiedzi jest mylenie funkcji pomiarowych i regulacyjnych. Warto zauważyć, że każda z tych urządzeń ma swoje specyficzne zastosowanie, ale nie pełni funkcji pomiaru ciśnienia, co jest kluczowe dla zrozumienia roli rurki Bourdona w manometrach. Ostatecznie, zrozumienie różnic pomiędzy tymi elementami jest niezbędne dla właściwego doboru urządzeń w procesach technologicznych i industrialnych.

Pytanie 15

Cewkę zaworu elektromagnetycznego o napięciu znamionowym 24 V AC i częstotliwości 50 Hz, której rezystancja jest równa jej reaktancji, podłączono do napięcia stałego o wartości 24 V. Ile razy wzrosną straty mocy w cewce zaworu, w wyniku takiego podłączenia, w stosunku do strat mocy w znamionowych warunkach pracy?

A. 2

B. 4

C. √2

D. 1,5

Wybór niewłaściwej odpowiedzi może wynikać z błędnego zrozumienia zasad dotyczących impedancji oraz strat mocy w obwodach prądu zmiennego i stałego. W przypadku cewki działającej w obwodzie AC, jej zachowanie obarczone jest efektem reaktancji, co oznacza, że część energii jest przechowywana w polu magnetycznym i nie doprowadza do bezpośrednich strat mocy. Gdy cewka zostaje zasilona napięciem stałym, znikają efekty reaktancyjne, a cała moc w obwodzie przekształca się w straty w postaci ciepła, co znacząco zwiększa straty w porównaniu do warunków przy zasilaniu AC. Odpowiedzi takie jak '1,5' czy '4' mogą sugerować próby przybliżenia tego wzrostu na podstawie błędnych założeń dotyczących pracy cewki. Często występujące błędy związane z nieprawidłowym doborem napięcia lub zrozumieniem proporcji pomiędzy rezystancją a reaktancją mogą prowadzić do niewłaściwych wniosków. Warto zwrócić uwagę, że zrozumienie podstawowych zasad działania elementów indukcyjnych jest kluczowe dla właściwego projektowania i eksploatacji obwodów elektrycznych, co jest zgodne z najlepszymi praktykami w branży elektrotechnicznej.

Pytanie 16

Jakie urządzenie chroni silnik przed zwarciem i przeciążeniem?

A. odgromnik

B. termistor

C. wyłącznik silnikowy

D. przekaźnik termiczny

Wyłącznik silnikowy to urządzenie zabezpieczające, które chroni silniki przed zwarciem oraz przeciążeniem. Jego działanie opiera się na wykrywaniu prądów, które przekraczają ustalone wartości graniczne, co może prowadzić do uszkodzenia silnika. W przypadku wykrycia przeciążenia, wyłącznik silnikowy automatycznie odcina zasilanie, co zapobiega przegrzaniu i potencjalnym uszkodzeniom mechanicznym. W praktycznych zastosowaniach wyłączniki silnikowe stosowane są w różnych aplikacjach, od przemysłowych do budowlanych, zapewniając bezpieczeństwo operacyjne. Zgodnie z normami IEC 60947-4-1, instalacja wyłączników silnikowych powinna być zgodna z zasadami ochrony przeciwporażeniowej oraz zabezpieczeń przed skutkami zwarć. Oprócz zabezpieczenia przed przeciążeniem, wiele modeli wyłączników silnikowych wyposażonych jest w dodatkowe funkcje, takie jak serwisowe wskaźniki błędów, które informują użytkowników o awariach, co zwiększa bezpieczeństwo i efektywność operacyjną.

Pytanie 17

Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy

A. HG

B. HH

C. HR

D. HL

Ciecze hydrauliczne typu HL, HG i HR mocno różnią się od HH i mogą wprowadzać w błąd, jeśli chodzi o zastosowanie. Ciecze HL mają dodatki, które chronią przed korozją i smarują, więc są lepsze tam, gdzie trzeba dbać o elementy przed zużyciem. Gdy są stosowane w warunkach wysokiego ciśnienia i temperatury, ich smarujące właściwości mogą bardzo wpłynąć na żywotność hydrauliki. Jeśli chodzi o ciecze HG, to one są stworzone z myślą o ryzykownych środowiskach, jak przemysł petrochemiczny, gdzie istnieje większe zagrożenie pożarem. Z kolei ciecze HR, też chroniące przed korozją, sprawdzają się w bardziej skomplikowanych układach hydraulicznych, gdzie obciążenia są większe i warunki pracy trudniejsze. Często mylimy się przy wyborze cieczy hydraulicznych, bo nie rozumiemy ich specyficznych potrzeb, dlatego warto znać klasyfikacje i właściwości płynów, żeby dopasować je do wymagań, a takie normy jak ISO 11158 są tu bardzo pomocne.

Pytanie 18

Którego narzędzia należy użyć do demontażu z szyny TH 35 przedstawionego na rysunku aparatu modułowego?

A. Wkrętaka płaskiego.

B. Szczypiec uniwersalnych.

C. Klucza imbusowego.

D. Klucza płaskiego.

Wybór wkrętaka płaskiego do demontażu aparatu modułowego z szyny TH 35 jest zgodny z praktykami przemysłowymi. Aparaty te są zazwyczaj wyposażone w mechanizm zatrzaskowy, który umożliwia łatwe ich wpinanie i wypinanie z szyny. Wkrętak płaski, dzięki swojej konstrukcji, jest idealnym narzędziem do zwolnienia zatrzasków, co pozwala na szybki i bezpieczny demontaż. W praktyce, korzystanie z wkrętaka płaskiego minimalizuje ryzyko uszkodzenia elementów sprzętu oraz samej szyny, co jest kluczowe w kontekście zapewnienia trwałości instalacji. Dobre praktyki wskazują, że podczas demontażu urządzeń elektrycznych należy zawsze wyłączać zasilanie oraz stosować odpowiednie środki ochrony osobistej. Należy również pamiętać, że w przypadku niektórych modeli aparatów modułowych, zwolnienie zatrzasku może wymagać delikatnego podważenia, co czyni wkrętak płaski najlepszym wyborem dla tego zadania. W ten sposób zapewniamy zarówno efektywność pracy, jak i bezpieczeństwo użytkownika.

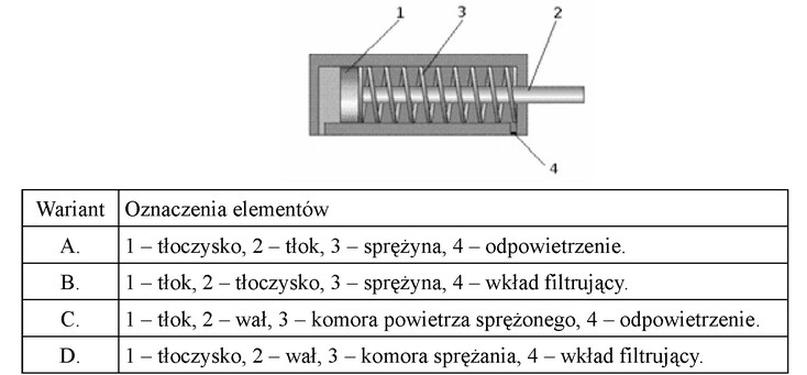

Pytanie 19

Poprawne przypisanie oznaczeń cyfrowych do nazw elementów siłownika pneumatycznego występuje w wariancie

A. D.

B. A.

C. B.

D. C.

Wybór innej odpowiedzi niż B wskazuje na nieporozumienia dotyczące podstawowej funkcjonalności i struktury siłowników pneumatycznych. W przypadku oznaczeń cyfrowych, każdy z elementów siłownika musi być zrozumiany w kontekście jego funkcji oraz miejsca w całym układzie pneumatycznym. Próba przypisania różnych oznaczeń może wynikać z braku znajomości standardów branżowych, co skutkuje nieprawidłowym interpretowaniem ról poszczególnych komponentów. Na przykład, oznaczenie tłoka jako elementu 3 zamiast 1 może prowadzić do błędów w projektowaniu i diagnostyce, ponieważ kluczowe funkcje tłoka będą niezrozumiałe dla osób pracujących z tym układem. Innym typowym błędem jest mylenie tłoczyska ze sprężyną, co może poważnie wpłynąć na działanie całego mechanizmu. Sprężyna, jako element odpowiedzialny za powrót siłownika, nie może być mylona z tłoczyskiem, które jest nośnikiem siły. Takie nieporozumienia mogą prowadzić do nieefektywności i awarii systemów pneumatycznych. Kiedy nie są przestrzegane odpowiednie oznaczenia, może to prowadzić do poważnych konsekwencji operacyjnych oraz zwiększonych kosztów serwisowania. Dlatego tak ważne jest, aby przywiązywać wagę do poprawnego przypisania oznaczeń i znać specyfikacje techniczne działania siłowników pneumatycznych.

Pytanie 20

Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu Proficy iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny?

A. Ponownie zainstalować program Proficy iFIX.

B. Sprawdzić, czy została zainstalowana właściwa wersja systemu operacyjnego.

C. Kontynuować uruchamianie programu Proficy iFIX.

D. Zainstalować sterownik klucza sprzętowego.

Zainstalowanie sterownika klucza sprzętowego jest kluczowym działaniem, które każdego użytkownika programu Proficy iFIX powinno skłonić do podjęcia działań w momencie napotkania komunikatu o braku detekcji klucza sprzętowego. Klucz sprzętowy jest fizycznym urządzeniem zabezpieczającym, które umożliwia legalne użytkowanie oprogramowania. Bez jego obecności program automatycznie ogranicza swoje działanie do 2 godzin. Dlatego zainstalowanie odpowiedniego sterownika jest niezbędne do zapewnienia ciągłości pracy. W praktyce, użytkownicy powinni upewnić się, że klucz jest prawidłowo podłączony do portu USB oraz że zainstalowano właściwe sterowniki, które mogą być dostępne na stronie producenta oprogramowania. Zgodnie z najlepszymi praktykami w zakresie zarządzania oprogramowaniem, regularne aktualizacje oprogramowania oraz jego komponentów, takich jak sterowniki, powinny być standardową procedurą. Dzięki temu użytkownik ma pewność, że korzysta z najnowszych funkcji i zabezpieczeń, co jest kluczowe w kontekście pracy z systemami automatyki przemysłowej.

Pytanie 21

Wynik pomiaru wskazywany przez manometr wynosi

A. 12 000 bar

B. 850 bar

C. 13 000 bar

D. 800 bar

Analizując dostępne odpowiedzi, można zauważyć, że wiele z nich znacząco odbiega od rzeczywistego wskazania manometru. Odpowiedzi 800 bar, 13 000 bar oraz 12 000 bar wykazują różne merytoryczne problemy, które mogą prowadzić do nieprawidłowych wniosków. Wybór 800 bar może wynikać z błędnego przekonania, że wartości ciśnienia zbliżone do 1000 bar są wystarczająco bliskie, jednakże wskazanie manometru wyraźnie sugeruje wartość wyższą. Z kolei odpowiedzi 13 000 bar oraz 12 000 bar są znacznie za wysokie, co może wskazywać na całkowity brak zrozumienia kontekstu pomiaru. Takie wartości są nie tylko nienormalne w standardowych zastosowaniach manometrycznych, ale także mogą sugerować błędy w samej konstrukcji pomiaru. W praktyce, ciśnienia na poziomie 12 000 bar czy 13 000 bar występują w bardzo specyficznych i ekstremalnych warunkach, takich jak badania naukowe lub niektóre procesy przemysłowe, które wymagają użycia specjalnych manometrów zdolnych do takich wartości. Kluczowym błędem myślowym w tym przypadku jest nieprzemyślane podejście do wartości ciśnienia i brak znajomości typowych zakresów pomiarowych manometrów, co prowadzi do potencjalnie niebezpiecznych sytuacji. Zrozumienie, jak prawidłowo interpretować wskazania manometrów oraz znać ich zastosowania, jest kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania systemów przemysłowych.

Pytanie 22

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia:
Zakres dopuszczalny	DC 20,4 ... 28,8 V
Przy sygnale „0"	maks. AC/DC 5 V
Przy sygnale „1"	min. AC/DC 12 V
Prąd wejściowy	2,5 mA
Wyjścia:
Rodzaj	4 przekaźnikowe
Prąd ciągły	10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 10 A

B. 3 A

C. 0,75 A

D. 2,5 A

Wybór odpowiedzi, które wskazują na inne wartości prądu, może wynikać z kilku typowych błędów myślowych obowiązujących w temacie doboru komponentów do systemów automatyki. Podawanie wartości takich jak 0,75 A, 2,5 A czy 10 A może sugerować nieporozumienie dotyczące charakterystyki silników indukcyjnych oraz ich wymagań prądowych. Na przykład, wybranie niskiego prądu, jak 0,75 A, może wynikać z założenia, że silnik o niewielkiej mocy wymaga niewielkiego prądu. Jednakże, nawet małe silniki mogą mieć prąd rozruchowy, który jest znacznie wyższy od prądu nominalnego, co może prowadzić do uszkodzenia sterownika, jeśli jego maksymalny prąd nie jest wystarczający. Z kolei podanie 10 A jako limitu jest całkowicie błędne, ponieważ wiele typowych sterowników PLC nie jest zaprojektowanych do obsługi tak dużych obciążeń bez dodatkowych urządzeń zabezpieczających. Zrozumienie zasadności obliczeń dotyczących prądu oraz ich konsekwencji w praktyce jest kluczowe w doborze odpowiednich komponentów. W automatyce przemysłowej, ignorowanie tych zasad może prowadzić do poważnych uszkodzeń sprzętu, co z kolei wiąże się z kosztami naprawy oraz przestojami w produkcji. Dlatego, przed podłączeniem jakiegokolwiek obciążenia do sterownika, zawsze należy dokładnie zapoznać się z jego specyfikacjami technicznymi i warunkami pracy.

Pytanie 23

Osoba pracująca na linii produkcyjnej blach, która prowadzi proces odlewania taśmy cynkowo-tytanowej, powinna poza obuwiem, rękawicami i kaskiem roboczym posiadać odzież

A. roboczą standardową

B. termoaktywną

C. roboczą trudnopalną

D. bawełnianą w formie kombinezonu

Odpowiedź "robocze trudnopalne" jest poprawna, ponieważ w procesach związanych z odlewaniem metali, takich jak cynkowo-tytanowa taśma, istnieje wysokie ryzyko wystąpienia pożaru oraz poparzeń. Ubrania robocze trudnopalne są zaprojektowane z myślą o ochronie przed wysokimi temperaturami i płomieniami, co jest szczególnie istotne w środowiskach przemysłowych, gdzie pracownicy mogą być narażeni na kontakt z gorącymi materiałami czy odpryskami. Takie odzież jest wykonana z materiałów, które nie tylko opóźniają zapłon, ale także ograniczają rozwój ognia, co daje pracownikom cenny czas na ewakuację w przypadku zagrożenia. Przykładem może być odzież wykonana z tkanin takich jak Nomex czy Kevlar, które są powszechnie stosowane w przemyśle. Ponadto, stosowanie odzieży roboczej trudnopalnej jest zgodne z normami BHP oraz standardami branżowymi, które wymagają odpowiednich środków ochrony osobistej w środowisku pracy. Dlatego ważne jest, aby operatorzy linii produkcyjnej byli odpowiednio zabezpieczeni, by zminimalizować ryzyko wypadków związanych z ogniem.

Pytanie 24

Którego narzędzia trzeba użyć, by zamocować siłownik w sposób przedstawiony na ilustracji?

A. Klucza imbusowego.

B. Klucza oczkowego.

C. Wkrętaka płaskiego.

D. Wkrętaka krzyżowego.

Zastosowanie wkrętaka krzyżowego lub płaskiego w przypadku śrub z łbem sześciokątnym wewnętrznym jest niewłaściwe i może prowadzić do wielu problemów w montażu. Wkrętak krzyżowy, choć użyteczny w przypadku wkrętów z łbem krzyżowym, nie jest w stanie prawidłowo obsłużyć śrub imbusowych, co może skutkować ich uszkodzeniem. Użycie niewłaściwego narzędzia zwiększa ryzyko ślizgania się wkrętaka, co prowadzi do zniszczenia gniazda śruby, co w konsekwencji utrudnia jej dalsze dokręcanie. Podobnie, wkrętak płaski jest przeznaczony do pracy z wkrętami o prostych główkach i nie ma zastosowania w przypadku śrub imbusowych. Klucz oczkowy także nie jest odpowiedni, ponieważ nie pasuje do kształtu sześciokątnego wewnętrznego. Takie błędne podejście do wyboru narzędzi prowadzi do frustracji oraz może skutkować uszkodzeniem elementów, co jest niezgodne z zasadami profesjonalnego montażu i konserwacji. Zrozumienie różnic pomiędzy tymi narzędziami oraz ich właściwych zastosowań jest kluczowe dla efektywnego i bezpiecznego wykonania prac technicznych.

Pytanie 25

Która z poniższych metod nie jest wykorzystywana do trwałego łączenia elementów z tworzyw sztucznych?

A. Zaginania

B. Spawania

C. Zgrzewania

D. Klejenia

Spawanie, zgrzewanie i klejenie to techniki, które są powszechnie stosowane do trwałego łączenia elementów wykonanych z tworzyw sztucznych, co czyni je nieodpowiednimi odpowiedziami na zadane pytanie. Spawanie polega na stosowaniu wysokiej temperatury w celu stopienia krawędzi dwóch elementów, co stoi w sprzeczności z celem pytania, ponieważ łączy je na trwałe. Zgrzewanie natomiast wykorzystuje ciepło i ciśnienie do połączenia materiałów, co jest typowe dla cienkowarstwowych tworzyw sztucznych, takich jak polietylen czy polipropylen. Te metody są szczególnie cenione w przemyśle, ponieważ pozwalają na uzyskanie mocnych i odpornych na czynniki zewnętrzne połączeń. Klejenie, z użyciem odpowiednich adhezyjnych substancji chemicznych, również umożliwia trwałe łączenie elementów z tworzyw sztucznych, a współczesne technologie oferują szeroki wachlarz klejów, które zapewniają różne właściwości, takie jak elastyczność czy odporność na wysokie temperatury. Typowe błędy myślowe prowadzące do wyboru tych odpowiedzi mogą wynikać z mylenia procesów formowania z procesami łączenia. Ważne jest zrozumienie, że każdy z tych procesów ma swoje specyficzne zastosowania i nie każdy z nich jest odpowiedni do trwałego łączenia elementów wykonanych z tworzyw sztucznych.

Pytanie 26

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

A. Zmniejsza prędkość wsuwania tłoczyska siłownika.

B. Zmniejsza prędkość wysuwania tłoczyska siłownika.

C. Zwiększa prędkość wsuwania tłoczyska siłownika.

D. Zwiększa prędkość wysuwania tłoczyska siłownika.

Każde z błędnych podejść do funkcji elementu V2 w układzie hydraulicznym może wynikać z nieporozumienia dotyczącego działania zaworów oraz wpływu, jaki mają na prędkość ruchu tłoczyska. Przykładowo, stwierdzenie, że element ten zmniejsza prędkość wysuwania tłoczyska, jest oparte na fałszywym założeniu, że zawór ma jakikolwiek wpływ na ten proces. W rzeczywistości, zawór jednokierunkowy, jak V2, jedynie blokuje ciecz w przeciwnym kierunku, co oznacza, że jego funkcja nie zmienia prędkości wysuwania. Innym błędnym założeniem jest przekonanie, że zawór może zwiększać prędkość wysuwania tłoczyska. W rzeczywistości, podczas wysuwania ciśnienie w układzie nie przechodzi przez zawór V2, co nie pozwala na jego otwarcie. Ponadto, niektóre osoby mogą mylić funkcję zaworu z działaniem siłowników, co prowadzi do nieprawidłowych wniosków związanych z dynamiką ruchu. Ważne jest zrozumienie, że ścisłe pojęcie hydrauliki, w tym rola zaworów, jest kluczowe w praktycznych zastosowaniach inżynieryjnych. Aby uniknąć tych nieporozumień, warto zapoznać się z literaturą techniczną oraz uczestniczyć w szkoleniach dotyczących hydrauliki, które wyjaśniają te kwestie w kontekście rzeczywistych aplikacji.

Pytanie 27

Proces oceny stanu technicznego elementu mechanicznego zaczyna się od

A. oględzin

B. montażu

C. obróbki

D. pomiarów

Oględziny są pierwszym krokiem w ocenie stanu technicznego podzespołów mechanicznych, ponieważ pozwalają na wstępną identyfikację ewentualnych uszkodzeń, zużycia czy nieprawidłowości. W trakcie oględzin należy zwrócić uwagę na widoczne oznaki uszkodzeń, takie jak pęknięcia, wgniecenia, korozja czy nieszczelności. Dobrą praktyką jest stosowanie standardów takich jak ISO 9001, które podkreślają znaczenie systematycznego podejścia do oceny stanu technicznego. W praktyce inżynierskiej, oględziny są często wspierane narzędziami wizualnymi, takimi jak mikroskopy, kamery inspekcyjne czy oświetlenie UV, co umożliwia dokładniejsze zidentyfikowanie problemów. Na przykład, w przypadku oceny stanu łożysk, oględziny mogą ujawnić wyciek smaru lub oznaki przegrzania, co jest kluczowe dla dalszych działań, takich jak pomiary czy planowanie konserwacji.

Pytanie 28

Jaką rolę odgrywają cewki w systemach elektrycznych?

A. Zbierają energię w polu magnetycznym

B. Tworzą przeszkodę optyczną

C. Zbierają energię w polu elektrycznym

D. Tworzą przeszkodę elektryczną

Ok, więc pierwsza pomyłka to przekonanie, że cewki zbierają energię w polu elektrycznym. Ale to tak naprawdę kondensatory robią, bo magazynują ładunek elektryczny. Cewki działają głównie z prądem zmiennym i opierają się na indukcji elektromagnetycznej. Kolejna rzecz, to mylenie cewek z barierą elektryczną. Bariera elektryczna dotyczy izolacji, a cewki mają zupełnie inną funkcję, bardziej związaną z indukcją. A trzecia pomyłka to wspomnienie o barierze optycznej, co brzmi dziwnie, bo cewki nie mają nic wspólnego z optyką. Cewki są pasywnymi elementami, które wpływają na prąd i napięcie, ale nie zajmują się optyką czy barierami elektrycznymi. Te nieporozumienia biorą się często z braku zrozumienia indukcji elektromagnetycznej i różnic między elementami elektronicznymi, co prowadzi do błędnych wniosków.

Pytanie 29

Na przedstawionym diagramie sygnał Y odpowiada funkcji logicznej

A. C.

B. D.

C. B.

D. A.

Podane odpowiedzi, które nie są zgodne z odpowiedzią D, mogą wynikać z nieporozumienia dotyczącego podstaw funkcji logicznych. W przypadku odpowiedzi A, B i C, mogą być one błędnie zinterpretowane jako możliwe reprezentacje sygnału Y. Jednakże, kluczowe jest, aby zrozumieć, że sygnał Y w analizowanym diagramie ma jednoznaczne warunki: musi być wysoki tylko wtedy, gdy oba sygnały A i B są w stanie wysokim. Inne odpowiedzi mogą sugerować np. funkcje typu OR czy NOR, które działają na zasadzie, że przynajmniej jeden z sygnałów wejściowych musi być wysoki, co jest sprzeczne z opisanym stanem sygnału Y. Często mylnie sądzimy, że różne kombinacje sygnałów mogą wystarczyć do uzyskania stanu wysokiego, co jest typowym błędem myślowym. To pojęcie można rozwinąć, odwołując się do praktycznych zastosowań, takich jak projektowanie układów zabezpieczeń, gdzie logika AND jest wykorzystywana do weryfikacji, czy wszystkie wymagane warunki są spełnione przed podjęciem działania. Pamiętaj, że w inżynierii logicznej kluczowe jest precyzyjne rozumienie i stosowanie zasad funkcji logicznych, co pozwala uniknąć błędów w projektach i realizacjach systemów cyfrowych.

Pytanie 30

Zainstalowanie dodatkowych zaworów bezpieczeństwa w systemie zasilającym zbiornik ciśnieniowy?

A. całkowicie redukuje ryzyko, jakie wiąże się z możliwością rozerwania zbiornika

B. ogranicza ryzyko wynikające z możliwości rozerwania zbiornika

C. powiększa ryzyko związane z możliwością rozerwania zbiornika

D. nie wywiera wpływu na wzrost lub zmniejszenie ryzyka, jakie wynika z możliwości rozerwania zbiornika

Montaż dodatkowych zaworów bezpieczeństwa w instalacji zasilającej zbiornik ciśnieniowy to naprawdę ważny krok, jeśli chodzi o bezpieczeństwo. Te zawory pomagają regulować ciśnienie wewnętrzne, co jest kluczowe, żeby nie doszło do rozerwania zbiornika. W praktyce, dobrze jest stosować zawory zgodnie z międzynarodowymi normami, na przykład ASME czy EN. Wyobraź sobie sytuację w zakładzie przemysłowym, gdzie pompy generują duże ciśnienie; wtedy zawory mogą odprowadzić nadmiar medium, co jest mega przydatne. No i oczywiście pamiętaj o regularnej konserwacji tych zaworów – to też wpływa na bezpieczeństwo całej operacji. Odpowiednio dobrane i zainstalowane zawory naprawdę mogą zmniejszyć ryzyko wypadków, co jest korzystne zarówno dla ludzi, jak i dla samej infrastruktury.

Pytanie 31

W siłowniku zakwalifikowanym do naprawy z powodu obniżenia się jego sprawności należy w pierwszej kolejności wymienić

A. tłoczysko.

B. pokrywę tylną.

C. uszczelnienie tłoka.

D. magnes.

Uszczelnienie tłoka jest kluczowym elementem w układzie siłownika hydraulicznego, którego zadaniem jest zapewnienie szczelności oraz prawidłowego ciśnienia w systemie. W przypadku obniżenia sprawności siłownika, często pierwszym krokiem diagnostycznym jest sprawdzenie stanu uszczelnień. Uszczelnienia tłoka mają na celu zapobieganie wyciekom medium roboczego, które w większości przypadków jest olejem hydraulicznym. Wycieki te mogą prowadzić do znacznego spadku efektywności siłownika, co z kolei może wpływać negatywnie na cały system hydrauliczny, prowadząc do jego awarii. Wymiana uszczelnienia tłoka powinna być przeprowadzana zgodnie z zaleceniami producenta oraz standardami branżowymi, aby zapewnić długotrwałą i niezawodną pracę siłownika. Dodatkowo, regularna konserwacja i kontrola uszczelnień mogą znacznie wydłużyć żywotność siłowników oraz zapobiec poważniejszym awariom, co jest zgodne z najlepszymi praktykami w zakresie utrzymania ruchu.

Pytanie 32

Zgodnie z normami ochrony przeciwpożarowej, do gaszenia urządzeń elektrycznych pod napięciem przekraczającym 1000 V należy zastosować gaśnicę

A. pianową oznaczoną AF

B. śniegową oznaczoną BC

C. proszkową oznaczoną ABC

D. proszkową oznaczoną ABC/E

Wybór gaśnicy do elektryki to nie taka prosta sprawa, trzeba znać klasyfikacje i zasady bezpieczeństwa. Odpowiedzi z gaśnicą śniegową BC oraz pianową AF nie są odpowiednie, bo mają swoje ograniczenia, jeśli chodzi o urządzenia pod napięciem. Gaśnice śniegowe są super do gaszenia cieczy palnych i gazów, ale w przypadku elektryki mogą narazić nas na ryzyko porażenia prądem. Gaśnice pianowe też nie są najlepszym rozwiązaniem, bo ich przewodność może być niebezpieczna właśnie przy pożarach elektrycznych. Co prawda, gaśnice proszkowe ABC są dość uniwersalne, ale brak tego 'E' oznacza, że nie są stworzone do strefy elektrycznej. Wybierając niewłaściwą gaśnicę, można narazić siebie i innych na niebezpieczeństwo – gaszenie pożaru może się wręcz pogorszyć. Podczas pożarów elektrycznych ważne jest używanie sprzętu, który jest skuteczny i bezpieczny. To, co mówi europejska norma PN-EN 2, ma ogromne znaczenie w tych sprawach.

Pytanie 33

Watomierz jest urządzeniem do pomiaru mocy

A. chwilowej

B. pozornej

C. biernej

D. czynnej

Pomiar mocy w systemach elektrycznych może być mylący, zwłaszcza gdy chodzi o różne rodzaje mocy, takie jak moc bierna, moc pozorna czy moc chwilowa. Nieprawidłowe zrozumienie tych pojęć prowadzi do błędnych wniosków na temat funkcji watomierza. Moc bierna, mierzona w warunkach przemysłowych, to moc, która nie wykonuje pracy, ale jest niezbędna do utrzymania pola elektromagnetycznego w elementach takich jak silniki czy transformatory. To rodzaj energii, która krąży w systemie, ale nie przyczynia się do wytwarzania użytecznej pracy, co wyklucza ją z pomiarów watomierzy, które skupiają się na mocy czynnej. Kolejną koncepcją jest moc pozorna, będąca wektorem mocy biernej i czynnej, wyrażana w woltoamperach (VA). Moc chwilowa, z kolei, jest mocą zmieniającą się w czasie, stanowiącą natychmiastowy pomiar energii, ale nie odpowiada pełnemu zużyciu energii w dłuższym okresie. Typowe błędy w rozumieniu pomiaru mocy często wynikają z braku znajomości tych pojęć, co może prowadzić do nieefektywnego zarządzania energią oraz nieprawidłowych analiz zużycia, które nie uwzględniają rzeczywistego wykorzystania energii. W związku z tym kluczowe jest rozróżnienie tych typów mocy, aby móc prawidłowo interpretować wyniki pomiarów i podejmować świadome decyzje dotyczące zarządzania energią.

Pytanie 34

Jaki rodzaj oprogramowania trzeba zainstalować na komputerze, aby mieć możliwość wspierania procesów produkcyjnych związanych z kontrolą maszyn CNC?

A. CAM

B. CAP

C. CAD

D. SCADA

Wybór oprogramowania SCADA, CAD, lub CAP w kontekście wspomagania procesów wytwarzania maszyn CNC jest nietrafiony, ponieważ każde z tych narzędzi pełni inną, specyficzną funkcję, która nie jest bezpośrednio związana z kontrolą maszyn produkcyjnych. SCADA (Supervisory Control and Data Acquisition) jest systemem zarządzania, który służy do monitorowania i sterowania procesami w czasie rzeczywistym, ale nie generuje kodów produkcyjnych ani nie bezpośrednio nie obsługuje maszyn CNC. CAD (Computer-Aided Design) natomiast to narzędzie służące do projektowania i modelowania, ale samo w sobie nie ma zdolności przekształcania projektów w instrukcje ruchu dla maszyn. CAD może współpracować z systemami CAM, jednak nie może ich zastąpić. CAP (Computer-Aided Planning) to oprogramowanie, które wspiera procesy planowania produkcji, ale również nie jest odpowiednie do bezpośredniego sterowania maszynami CNC. Typowe błędy myślowe prowadzące do pomyłki w wyborze tych odpowiedzi obejmują mylenie funkcji różnych rodzajów oprogramowania oraz braku zrozumienia, że skuteczna produkcja wymaga ściśle zdefiniowanych procesów, w których CAM jest niezbędnym elementem. W przypadku maszyn CNC, ważne jest, aby korzystać z odpowiednich narzędzi, które są zaprojektowane do specyficznych zadań, aby zapewnić optymalne wyniki produkcyjne.

Pytanie 35

Który symbol oznacza czujnik ultradźwiękowy?

A. C.

B. A.

C. B.

D. D.

Symbol przedstawiony przy odpowiedzi C reprezentuje czujnik ultradźwiękowy, który jest stosowany w wielu aplikacjach technicznych, zwłaszcza w automatyce oraz systemach pomiarowych. Czujniki ultradźwiękowe działają na zasadzie emisji fal dźwiękowych o wysokiej częstotliwości, które odbijają się od obiektów i wracają do sensora. Dzięki temu możliwe jest określenie odległości do obiektu oraz detekcja przeszkód. W praktyce wykorzystuje się je w robotyce do unikania kolizji oraz w systemach alarmowych do monitorowania przestrzeni. Istotnym standardem, który odnosi się do tego typu czujników, jest norma IEC 60947-5-2, definiująca wymagania dotyczące czujników zbliżeniowych. Wiedza na temat symboliki czujników jest kluczowa dla inżynierów i techników, aby prawidłowo interpretować schematy oraz dokumentację techniczną, co ma bezpośrednie przełożenie na skuteczność projektowania i utrzymania systemów automatyki.

Pytanie 36

W siłowniku działającym w obie strony o średnicy tłoka D = 20 mm oraz efektywności 0,8, zasilanym ciśnieniem p = 0,6 MPa, teoretyczna siła przy wysunięciu siłownika wynosi około

A. 140 N

B. 150 N

C. 130 N

D. 160 N

Aby obliczyć teoretyczną siłę wysunięcia siłownika dwustronnego działania, możemy skorzystać z następującego wzoru: F = p * A, gdzie F to siła, p to ciśnienie, a A to pole powierzchni tłoka. Pole powierzchni tłoka można obliczyć ze wzoru A = π * (D/2)², gdzie D to średnica tłoka. Dla D = 20 mm, A wynosi około 3,14 * (0,02/2)² = 3,14 * 0,01 = 0,0314 m². Przy ciśnieniu p = 0,6 MPa (czyli 600 kPa), obliczamy siłę: F = 600 kPa * 0,0314 m² = 18,84 kN. Jednakże ze względu na sprawność siłownika, musimy pomnożyć tę wartość przez 0,8. Ostatecznie otrzymujemy F = 18,84 kN * 0,8 = 15,07 kN, co w przeliczeniu na jednostki N daje 150 N. Tego rodzaju obliczenia są niezbędne w projektowaniu i analizie systemów pneumatycznych i hydraulicznych, a znajomość wzorów i jednostek jest kluczowa w praktyce inżynieryjnej.

Pytanie 37

Przedstawiony element to

A. szybkozłączka pneumatyczna.

B. szybkozłączka optyczna.

C. szybkozłączka elektryczna.

D. złącze grzybkowe.

Szybkozłączka pneumatyczna to element układów pneumatycznych, który umożliwia szybkie i beznarzędziowe łączenie oraz rozłączanie węży i narzędzi pneumatycznych. Jej metalowa konstrukcja oraz obecność gwintów pozwalają na solidne i trwałe połączenie, co jest kluczowe w aplikacjach przemysłowych. Ten typ złącza jest powszechnie stosowany w różnych branżach, takich jak przemysł motoryzacyjny czy budowlany, gdzie wykorzystywane są narzędzia pneumatyczne do wykonywania prac. Zastosowanie szybkozłączek pneumatycznych przyczynia się nie tylko do zwiększenia efektywności pracy, ale także do poprawy bezpieczeństwa operacji, ponieważ umożliwiają one łatwe i szybkie odłączenie narzędzi w razie potrzeby. Dobry dobór szybko złączek w systemie pneumatycznym, zgodny z normami branżowymi, zapewnia optymalną wydajność oraz niezawodność pracy urządzeń.

Pytanie 38

Z odległości jednego metra można zarejestrować temperaturę obudowy urządzenia

A. multimetrem.

B. pirometrem.

C. fotometrem.

D. daloczułkiem.

Pirometr to urządzenie specjalistyczne, które służy do bezdotykowego pomiaru temperatury obiektów. Działa na zasadzie pomiaru promieniowania podczerwonego emitowanego przez obiekt, co pozwala na określenie jego temperatury bez konieczności fizycznego kontaktu. Takie podejście jest szczególnie przydatne w sytuacjach, gdy obiekt jest zbyt gorący lub niebezpieczny do dotykania, jak w przypadku pieców przemysłowych czy silników. W praktyce, pirometry są powszechnie stosowane w przemyśle metalurgicznym, spożywczym oraz w energetyce, gdzie precyzyjny pomiar temperatury ma kluczowe znaczenie dla bezpieczeństwa i efektywności procesów. Zgodnie z normami branżowymi, pomiar temperatury za pomocą pirometru powinien być wykonywany w odpowiednich warunkach, co obejmuje m.in. kalibrację urządzenia oraz uwzględnienie współczynnika emisji materiału, który mierzony jest dla uzyskania dokładnych rezultatów. Warto również zauważyć, że pirometry są dostępne w różnych wariantach, w tym ręcznych i stacjonarnych, co zwiększa ich uniwersalność w zastosowaniach przemysłowych.

Pytanie 39

Zawór 1V1 przełączany jest z pozycji b na a

A. po zadziałaniu wyłącznika ciśnieniowego.

B. ręcznie, przyciskiem wyłącz.

C. ręcznie, przyciskiem załącz.

D. po zadziałaniu wyłącznika krańcowego.

Odpowiedź jest prawidłowa, ponieważ zawór 1V1 jest przełączany ręcznie przy użyciu przycisku oznaczonego jako S1, który pełni funkcję załączania. W kontekście automatyzacji procesów przemysłowych, przyciski załączające są kluczowe dla kontrolowania urządzeń i systemów. Użycie przycisku S1, zgodnie z dokumentacją techniczną, umożliwia operatorowi bezpośrednią interakcję ze sprzętem, co jest zgodne z dobrymi praktykami w zakresie obsługi i utrzymania urządzeń. Zawory, takie jak 1V1, są często stosowane w instalacjach hydraulicznych i pneumatycznych, a ich poprawne uruchamianie ma kluczowe znaczenie dla zapewnienia bezpieczeństwa operacyjnego oraz efektywności procesów. Dobrą praktyką jest również przeprowadzanie regularnych szkoleń dla operatorów, aby zapewnić, że są oni zaznajomieni z obsługą przycisków i zasadami ich działania w różnych scenariuszach. W kontekście norm przemysłowych, zastosowanie przycisków manualnych jako metody załączania jest zgodne z normami bezpieczeństwa, które kładą nacisk na możliwość szybkiego zatrzymania procesów w nagłych przypadkach.

Pytanie 40

Silnik komutatorowy był narażony na długotrwałe przeciążenie, co doprowadziło do pojawienia się zwarć międzyzwojowych. Proces naprawy silnika polega na wymianie

A. komutatora.

B. uzwojenia.

C. łożysk.

D. szczotek.

Wymiana uzwojenia w silniku komutatorowym jest kluczowym zabiegiem naprawczym, zwłaszcza gdy występują zwarcia międzyzwojowe. Zwarcia te mogą mieć różne przyczyny, w tym długotrwałe przeciążenie, które prowadzi do degradacji izolacji między zwojami. Wymiana uzwojenia polega na demontażu starego uzwojenia oraz nawinięciu nowego, co wymaga precyzyjnych umiejętności oraz znajomości technik nawijania. Uzwojenia są odpowiedzialne za generowanie pola magnetycznego, które napędza wirnik, dlatego ich stan bezpośrednio wpływa na wydajność całego silnika. W praktyce, przed przystąpieniem do wymiany, należy dokładnie zdiagnozować przyczynę uszkodzenia oraz przeprowadzić testy elektryczne, aby upewnić się, że nowe uzwojenie będzie działało poprawnie. Standardy takie jak IEC 60034 dotyczące silników elektrycznych podkreślają znaczenie odpowiednich materiałów izolacyjnych oraz technik montażowych, co zwiększa żywotność i niezawodność silnika. Właściwe podejście do wymiany uzwojenia przyczynia się do minimalizacji ryzyka wystąpienia podobnych problemów w przyszłości.
