Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 27 maja 2026 11:08
Data zakończenia: 27 maja 2026 11:14

Egzamin niezdany

Wynik: 6/40 punktów (15,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi się do wyłącznika

A. bezpiecznikowego.

B. różnicowoprądowego.

C. silnikowego.

D. nadprądowego.

Wyłącznik różnicowoprądowy, oznaczony na rysunku, to kluczowy element zabezpieczeń w instalacjach elektrycznych, którego fundamentalnym zadaniem jest ochrona przed porażeniem prądem elektrycznym. Jego działanie opiera się na detekcji różnicy prądów płynących przez przewody fazowy i neutralny. W sytuacji, gdy dochodzi do wycieku prądu, na przykład w przypadku uszkodzenia izolacji, wyłącznik natychmiast reaguje, odłączając zasilanie w obwodzie. Stosowanie wyłączników różnicowoprądowych jest zgodne z normami PN-EN 61008 oraz PN-EN 61009, które regulują kwestie dotyczące ochrony przed porażeniem elektrycznym w instalacjach niskonapięciowych. Zastosowanie tych urządzeń w miejscach o zwiększonym ryzyku, jak łazienki czy kuchnie, jest nie tylko zalecane, ale często wymagane przez przepisy budowlane oraz normy dotyczące bezpieczeństwa. Warto również zauważyć, że wyłączniki różnicowoprądowe mogą być stosowane w połączeniu z innymi zabezpieczeniami, co zwiększa poziom ochrony w instalacjach elektrycznych.

Pytanie 2

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

A. D.

B. A.

C. C.

D. B.

Odpowiedź C jest prawidłowa, ponieważ zgodnie z zasadami BHP, prace konserwacyjne przy urządzeniach elektrycznych muszą być wykonywane w odpowiednich warunkach oświetleniowych. Niedostateczne oświetlenie może prowadzić do różnych niebezpieczeństw, takich jak zwiększone ryzyko wypadków, błędów w ocenie stanu technicznego urządzeń oraz obniżoną efektywność pracy. W przypadku stwierdzenia niewystarczającego oświetlenia, kierujący zespołem powinien niezwłocznie wstrzymać prace i zgłosić ten fakt przełożonemu. Przykłady dobrych praktyk obejmują regularne inspekcje oświetlenia w miejscach pracy oraz dbałość o to, aby wszelkie prace konserwacyjne były przeprowadzane w odpowiednich warunkach, zgodnych z normami takimi jak PN-EN 12464-1 dotycząca oświetlenia miejsc pracy. Utrzymywanie właściwego poziomu oświetlenia nie tylko zwiększa bezpieczeństwo, ale także sprzyja wydajności pracowników, co jest kluczowe w kontekście utrzymania wysokiej jakości usług elektrycznych.

Pytanie 3

Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?

A. WT-2gTr

B. WT/NHaM

C. WT/NH DC

D. WT-00 gF

Wkładka topikowa WT/NHaM została zaprojektowana specjalnie do ochrony silników indukcyjnych przed skutkami zwarć. Posiada ona właściwości, które pozwalają na szybkie odłączenie obwodu w przypadku wystąpienia zwarcia, co jest kluczowe dla ochrony zarówno samego silnika, jak i całej instalacji elektrycznej. Zastosowanie tej wkładki jest zgodne z normami IEC 60269, które definiują wymagania dotyczące wkładek bezpiecznikowych. W praktyce, wkładki WT/NHaM charakteryzują się niskimi wartościami prądu zwarciowego, co zapewnia ich efektywność w przypadku krótkotrwałych przeciążeń, typowych dla pracy silników. W przypadku, gdy w silniku dojdzie do zwarcia, wkładka ta reaguje w sposób błyskawiczny, co minimalizuje ryzyko uszkodzenia komponentów. Przykładem zastosowania może być przemysł, w którym silniki napędzają maszyny, a ich bezpieczne i niezawodne funkcjonowanie jest kluczowe dla ciągłości produkcji.

Pytanie 4

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

A. Urządzenia 2.

B. Urządzenia 3.

C. Urządzenia 4.

D. Urządzenia 1.

W obwodzie silnika trójfazowego pracującego w sieci TN-S łatwo pomylić urządzenia służące do ochrony samego silnika z urządzeniami, które realizują ochronę przeciwporażeniową ludzi. To jest bardzo typowy błąd: ktoś widzi przekaźnik termiczny, czujnik zaniku fazy czy nawet sam stycznik i myśli, że skoro one „zabezpieczają” silnik, to automatycznie zapewniają też ochronę przeciwporażeniową. Niestety tak to nie działa. Ochrona przeciwporażeniowa przy uszkodzeniu w układzie TN-S opiera się na samoczynnym wyłączeniu zasilania w wymaganym czasie, a to może zapewnić tylko aparat, który reaguje na prądy zwarciowe i przeciążeniowe w pętli zwarcia, czyli odpowiednio dobrany wyłącznik nadprądowy lub podobne urządzenie łączeniowo-zabezpieczające. Przekaźnik termiczny, choć bardzo ważny, jest nastawiany na prąd długotrwały silnika i reaguje na przeciążenia cieplne, a nie na zwarcie doziemne z dużym prądem. W przypadku przebicia uzwojenia na obudowę może nawet nie zadziałać wystarczająco szybko, a czasem w ogóle nie zadziała, jeśli prąd uszkodzeniowy nie przekroczy jego nastawy. Stycznik z kolei służy głównie do załączania i wyłączania silnika w normalnych warunkach pracy, sterowania zdalnego, automatyki – nie jest aparatem zabezpieczającym, tylko łączeniowym. Może być elementem toru wyłączenia, ale nie zastępuje wyłącznika nadprądowego. Spotyka się też przekonanie, że w każdej sytuacji najlepszym rozwiązaniem jest wyłącznik różnicowoprądowy. W sieci TN-S różnicówka może być stosowana jako dodatkowy środek ochrony, szczególnie w obwodach gniazd wtyczkowych czy w środowisku o podwyższonym zagrożeniu, ale podstawowy środek ochrony przy uszkodzeniu to nadal samoczynne wyłączenie zasilania przez zabezpieczenie nadprądowe przy spełnionych warunkach pętli zwarcia. Nadmierne poleganie na wyłącznikach RCD przy jednoczesnym zaniedbaniu właściwego doboru zabezpieczeń nadprądowych i przewodu PE jest, z mojego doświadczenia, dość częstym i groźnym błędem projektowym. Kluczowe jest zrozumienie, że w TN-S skuteczność ochrony przeciwporażeniowej sprawdza się przez analizę impedancji pętli zwarcia i charakterystyki zabezpieczenia nadprądowego, a nie przez sam fakt obecności jakiegokolwiek „zabezpieczenia” w szafie silnikowej.

Pytanie 5

Który z wymienionych wyłączników nadprądowych powinien zabezpieczać obwód zasilający trójfazowy silnik klatkowy o parametrach znamionowych: P_n = 11 kW, U_n = 400 V, cos φ = 0,73, η = 80 %?

A. S303 C25

B. S303 C40

C. S303 C32

D. S303 C20

Wybór wyłącznika nadprądowego S303 C32 jest odpowiedni dla obwodu zasilania trójfazowego silnika klatkowego o parametrach Pn = 11 kW, Un = 400 V, cos φ = 0,73 oraz η = 80%. Przy obliczaniu prądu znamionowego silnika, korzystając z wzoru I = Pn / (√3 * Un * cos φ), otrzymujemy wartość około 18,7 A. Wyłącznik C32 ma zdolność przenoszenia prądu do 32 A, co daje odpowiedni margines bezpieczeństwa w przypadku przeciążeń, a także umożliwia ochronę przed zwarciami. Dobrą praktyką w doborze wyłączników jest uwzględnienie dodatkowego zapasu prądowego, co chroni instalację przed uszkodzeniem. Na przykład, w przypadku rozruchu silnika, prąd może wzrosnąć do 6-7 razy wartości nominalnej, dlatego rekomenduje się stosowanie wyłączników z wyższymi wartościami znamionowymi. Zgodnie z normami PN-EN 60947-2, wyłączniki muszą być dostosowane do specyficznych warunków pracy, co czyni wybór S303 C32 właściwym rozwiązaniem w kontekście zapewnienia bezpieczeństwa i niezawodności systemu zasilania.

Pytanie 6

W jakim schemacie sieciowym nie można używać wyłączników różnicowoprądowych jako zabezpieczeń przed porażeniem w przypadku uszkodzenia?

A. W systemie TN-S

B. W systemie IT

C. W systemie TT

D. W systemie TN-C

Układ TN-C (z ang. Terre Neutral Combined) charakteryzuje się tym, że neutralny przewód (N) i przewód ochronny (PE) są połączone w jednym przewodzie (PEN) na całej długości instalacji. Z tego powodu, wyłączniki różnicowoprądowe (RCD) nie mogą być stosowane jako elementy ochrony przeciwporażeniowej, ponieważ w przypadku uszkodzenia nie ma możliwości prawidłowego pomiaru prądów różnicowych. W układach TN-C, uszkodzenie przewodu PEN może prowadzić do niebezpiecznej sytuacji, gdzie brak separacji przewodów ochronnych i neutralnych utrudnia detekcję nieprawidłowości. Przykładem stosowania wyłączników różnicowoprądowych są układy TN-S, gdzie przewody N i PE są oddzielone, co umożliwia skuteczne monitorowanie prądów różnicowych. Warto również zaznaczyć, że w kontekście przepisów, zgodnie z normą PN-EN 61008-1, RCD powinny być używane w odpowiednich układach, aby zapewnić skuteczną ochronę przed porażeniem elektrycznym, co w układzie TN-C nie jest możliwe.

Pytanie 7

Gdy chodzi o odbiornik o dużej mocy, taki jak kuchenka elektryczna, jak należy go zasilać?

A. z wydzielonego obwodu z własnym zabezpieczeniem

B. z wydzielonego obwodu bez własnych zabezpieczeń

C. z wspólnego obwodu gniazd wtyczkowych

D. z wspólnego obwodu oświetleniowego

Odpowiedź, że odbiornik dużej mocy, taki jak kuchenka elektryczna, powinien być zasilany z wydzielonego obwodu z własnym zabezpieczeniem, jest poprawna i zgodna z najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego. Kuchenki elektryczne są urządzeniami o dużym zużyciu energii, co oznacza, że wymagają dedykowanego obwodu, który jest w stanie wytrzymać ich obciążenie. Wydzielony obwód zapewnia, że inne urządzenia podłączone do obwodu nie będą wpływać na jego działanie, co minimalizuje ryzyko przeciążenia. Dodatkowo, posiadanie własnego zabezpieczenia, jak na przykład wyłącznik nadprądowy, pozwala na szybkie reagowanie w przypadku zwarcia lub przeciążenia. W praktyce oznacza to, że w przypadku awarii kuchenki, zabezpieczenie automatycznie odłączy zasilanie, chroniąc zarówno urządzenie, jak i instalację elektryczną budynku. Przykładem są przepisy zawarte w normie PN-IEC 60364, które zalecają stosowanie oddzielnych obwodów dla urządzeń o dużym poborze mocy, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemu elektrycznego.

Pytanie 8

Funkcją układu przedstawionego na schemacie jest prostowanie

A. dwupulsowe napięcia.

B. trójpulsowe napięcia.

C. jednopulsowe napięcia.

D. sześciopulsowe napięcia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widać klasyczny trójfazowy mostek prostowniczy z sześciu diod (D1–D6), tzw. prostownik Graetza trójfazowy. Taki układ, zasilany z trzech faz L1, L2, L3 bez przewodu neutralnego, zawsze daje na wyjściu napięcie stałe o tętnieniach sześciopulsowych w jednym okresie sieci. Czyli w każdym okresie 50 Hz mamy sześć „wierzchołków” na napięciu wyprostowanym – stąd nazwa prostownik sześciopulsowy. Wynika to z faktu, że w danym momencie przewodzą zawsze dwie diody: jedna z gałęzi górnej (do plusa) i jedna z gałęzi dolnej (do minusa), a kombinacji faz jest właśnie sześć na jeden okres. W praktyce taki układ stosuje się wszędzie tam, gdzie potrzebne jest w miarę gładkie napięcie stałe o większej mocy: w prostownikach do napędu silników prądu stałego, w zasilaczach falowników, w prostownikach spawalniczych, w zasilaczach dużych serwerowni czy w układach ładowania baterii trakcyjnych. Z mojego doświadczenia w warsztatach i rozdzielniach, rozpoznanie tego układu po sześciu diodach połączonych w typowy mostek trójfazowy to absolutna podstawa. Dodatkowo, przy częstotliwości 50 Hz, częstotliwość tętnień na wyjściu takiego prostownika wynosi 300 Hz (6 × 50 Hz), co ułatwia filtrację za pomocą dławików i kondensatorów, zgodnie z dobrymi praktykami opisanymi choćby w katalogach producentów prostowników i normach dotyczących napędów regulowanych. W nowoczesnych instalacjach przemysłowych prostowniki sześciopulsowe są standardem minimalnym, a przy większych wymaganiach stosuje się układy 12- lub 24-pulsowe, które po prostu zwiększają liczbę „pulsów” w okresie i jeszcze bardziej zmniejszają tętnienia.

Pytanie 9

Czas pomiędzy kolejnymi kontroli oraz próbami instalacji elektrycznych w budynkach użyteczności zbiorowej nie powinien przekraczać

A. 2 lata

B. 1 rok

C. 5 lat

D. 3 lata

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 5 lat jest poprawna, ponieważ zgodnie z przepisami prawa budowlanego oraz normami dotyczącymi instalacji elektrycznych, szczególnie w kontekście budynków zamieszkania zbiorowego, okres między kolejnymi sprawdzeniami nie powinien przekraczać 5 lat. Regularne kontrole są kluczowe dla zapewnienia bezpieczeństwa mieszkańców oraz prawidłowego funkcjonowania instalacji. Przykładowo, w Polskim prawie budowlanym oraz normach PN-IEC 60364-6, podkreśla się konieczność przeprowadzania okresowych przeglądów przez wykwalifikowanych specjalistów, co pozwala na wczesne wykrywanie ewentualnych usterek czy niezgodności z obowiązującymi standardami. W dłuższej perspektywie zaniedbania w tym zakresie mogą prowadzić do poważnych awarii, a także zagrożeń dla życia i zdrowia ludzi oraz mienia. Dobrym przykładem praktycznych zastosowań jest wprowadzenie systemu zarządzania, który przypomina o nadchodzących kontrolach, co zwiększa efektywność i bezpieczeństwo eksploatacji budynków.

Pytanie 10

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami	Wartość Ω
U1 – V1	∞
V1 – W1	∞
W1 – U1	15

A. zwarciu międzyzwojowym w uzwojeniu U1 – U2

B. przerwie w uzwojeniu V1 – V2

C. przerwie w uzwojeniu W1 – W2

D. zwarciu międzyzwojowym w uzwojeniu V1 – V2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyniki pomiarów rezystancji uzwojeń stojana silnika trójfazowego jednoznacznie wskazują na przerwę w uzwojeniu V1 – V2. Wartości rezystancji między zaciskami U1 – V1 oraz V1 – W1 wynoszą nieskończoność, co jest klasycznym objawem przerwy w obwodzie. W praktyce, przerwy w uzwojeniach silników trójfazowych są poważnym problemem, który może prowadzić do niewłaściwego działania silnika, a nawet jego uszkodzenia. W przypadku silników elektrycznych, które są kluczowe w wielu aplikacjach przemysłowych, takie sytuacje mogą prowadzić do przestojów i strat finansowych. Standardy branżowe, takie jak IEC 60034, podkreślają korzyści z regularnych pomiarów rezystancji, co pozwala na wcześniejsze wykrywanie potencjalnych problemów. Zastosowanie metod diagnostycznych, jak testy rezystancji, powinno być integralną częścią programów utrzymania prewencyjnego w zakładach produkcyjnych, co zwiększa niezawodność i żywotność maszyn.

Pytanie 11

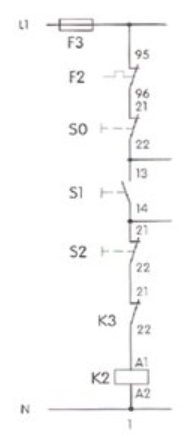

W tabeli zamieszczono wyniki pomiarów rezystancji wybranych zestyków układu przedstawionego na schemacie. Pomiary przeprowadzono w wyjściowym położeniu styków w stanie beznapięciowym. Na podstawie analizy wyników pomiarów wskaż uszkodzony element.

Zestyk	Rezystancja Ω
S0:21 ÷ S0:22	0
S1:13 ÷ S1:14	∞
F2:95 ÷ F2:96	∞
K3:21 ÷ K3:22	0

A. S1

B. F2

C. S0

D. K3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź F2 jest rzeczywiście dobra, bo wyniki pokazują problemy z bezpiecznikiem. Jeśli bezpiecznik działa, to rezystancja między stykami 95 a 96 powinna wynosić 0Ω, co znaczy, że obwód jest zamknięty. Jeżeli widzimy nieskończoną rezystancję (∞), to znaczy, że obwód jest przerwany. To jest typowe dla uszkodzonego bezpiecznika. W praktyce, sprawdzając rezystancję różnych elementów elektrycznych, jak bezpieczniki, możemy szybko zdiagnozować problemy. Ważne jest, żeby regularnie kontrolować stan bezpieczników w systemach elektrycznych, bo to naprawdę wpływa na bezpieczeństwo i niezawodność działania instalacji. Dzięki temu, że wymieniamy uszkodzone elementy, takie jak bezpieczniki, dajemy sobie szansę na uniknięcie większych problemów oraz awarii.

Pytanie 12

Do zakresu podstawowych czynności i obowiązków osób posiadających kwalifikacje w zakresie eksploatacji instalacji elektrycznej nie należy

A. sporządzanie protokołów odbioru instalacji elektrycznej.

B. sprawdzanie stanu zewnętrznego aparatury.

C. sprawdzanie stanu odbiorników.

D. obserwacja i sprawdzanie działania aparatury kontrolno-pomiarowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo wskazano, że sporządzanie protokołów odbioru instalacji elektrycznej nie należy do podstawowych czynności osób posiadających kwalifikacje w zakresie eksploatacji. Osoba z uprawnieniami eksploatacyjnymi (tzw. E) zajmuje się głównie bieżącą obsługą, kontrolą, konserwacją, drobnymi naprawami oraz nadzorem nad pracą urządzeń i instalacji. Jej zadaniem jest m.in. sprawdzanie stanu odbiorników, oględziny zewnętrzne aparatury, obserwacja i kontrola działania aparatury kontrolno‑pomiarowej, reagowanie na nieprawidłowości, a także wykonywanie prostych czynności regulacyjnych. Odbiór instalacji, wraz z pełną oceną zgodności z normami, wykonaniem kompletu pomiarów ochronnych i sporządzeniem protokołów, to już kompetencja osób z uprawnieniami dozorowymi (D) oraz kwalifikacjami pomiarowymi. Protokół odbioru jest dokumentem prawnym, potwierdzającym m.in. spełnienie wymagań norm PN‑HD 60364, poprawną ochronę przeciwporażeniową, dobór zabezpieczeń oraz właściwy stan techniczny instalacji. W praktyce na budowie czy przy modernizacji instalacji najpierw wykonuje się pomiary odbiorcze, sporządza protokół, a dopiero potem instalacja trafia do eksploatacji i wtedy wchodzi rola personelu E – właśnie w zakresie codziennych przeglądów, kontroli wizualnych, obserwacji aparatury, zgłaszania usterek. Moim zdaniem dobrze jest to sobie w głowie rozdzielić: E – eksploatuje i dogląda, D i pomiarowiec – odbierają, mierzą i podpisują dokumentację odbiorczą.

Pytanie 13

Jaka jest minimalna wymagana wartość natężenia oświetlenia dla powierzchni blatów ławek w klasie?

A. 500 lx

B. 200 lx

C. 400 lx

D. 300 lx

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymagana minimalna wartość natężenia oświetlenia powierzchni blatów ławek szkolnych w sali lekcyjnej wynosi 300 lx. Jest to standardowa wartość określona w normach oświetleniowych, takich jak PN-EN 12464-1, które regulują kwestie oświetlenia miejsc pracy, w tym również szkół. W praktyce oznacza to, że odpowiednie natężenie oświetlenia zapewnia komfort i efektywność nauki uczniów, co jest kluczowe dla ich skupienia oraz zdolności do przyswajania wiedzy. Oświetlenie na poziomie 300 lx pozwala na wygodne czytanie, pisanie i wykonywanie innych zadań wymagających precyzyjnego wzroku. Wartości poniżej tej normy mogą prowadzić do zmęczenia oczu i obniżenia wydajności uczniów. Przykładem zastosowania tej wartości jest projektowanie wnętrz w nowych szkołach, gdzie architekci uwzględniają odpowiednie źródła światła, aby zapewnić optymalne warunki do nauki.

Pytanie 14

Aby zapewnić ochronę przed porażeniem elektrycznym przy awarii użytkowników silnika elektrycznego klasy ochronności I, jego obudowa w układzie sieci TT powinna być

A. elektrycznie odizolowana od gruntu oraz przewodzącego podłoża

B. połączona z uziomem

C. podłączona do przewodu neutralnego

D. elektrycznie odizolowana od uziomu za pomocą iskiernika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'przyłączyć do uziomu' jest prawidłowa, ponieważ w systemie TT, który jest jedną z metod ochrony przeciwporażeniowej, uziemienie urządzenia elektrycznego ma kluczowe znaczenie dla bezpieczeństwa. W przypadku uszkodzenia izolacji silnika elektrycznego I klasy ochronności, potencjalne napięcie na obudowie może wzrosnąć, co stanowi zagrożenie dla użytkowników. Przyłączenie korpusu silnika do uziomu zapewnia, że wszelkie niebezpieczne napięcia zostaną odprowadzone do ziemi, minimalizując ryzyko porażenia. W praktyce, takie rozwiązanie jest zgodne z normami międzynarodowymi, jak np. IEC 60364, które określają zasady instalacji elektrycznych oraz środki ochrony przeciwporażeniowej. Uziemienie także pozwala na szybkie zadziałanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe, co jest istotne w przypadku awarii. Dodatkowo, instalacje z poprawnie wykonanym uziemieniem mogą przyczynić się do zmniejszenia zakłóceń elektromagnetycznych, co jest istotne w kontekście wydajności urządzeń elektrycznych.

Pytanie 15

Jakie rozwiązania powinny być wdrożone w celu kompensacji mocy biernej w zakładzie przemysłowym, w którym znajdują się liczne silniki indukcyjne?

A. Podłączyć kondensatory szeregowo do silników

B. Podłączyć kondensatory równolegle do silników

C. Podłączyć dławiki indukcyjne równolegle do silników

D. Podłączyć dławiki indukcyjne szeregowo do silników

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Włączenie kondensatorów równolegle do silników indukcyjnych jest skuteczną metodą kompensacji mocy biernej, ponieważ kondensatory te generują moc bierną pojemnościową, co pomaga zrównoważyć moc bierną indukcyjną pobieraną przez silniki. Silniki indukcyjne, zwłaszcza te pracujące w zakładach przemysłowych, mają tendencję do pobierania znacznych ilości mocy biernej, co może prowadzić do obciążenia sieci zasilającej oraz zwiększenia kosztów energii elektrycznej. Zastosowanie kondensatorów w konfiguracji równoległej pozwala na efektywne zredukowanie współczynnika mocy, co jest zgodne z normami branżowymi takimi jak IEC 61000-3-2 dotyczące jakości energii elektrycznej. Ponadto, kondensatory mogą być stosowane w systemach automatycznego sterowania, co umożliwia dynamiczną kompensację mocy biernej, zapewniając oszczędności operacyjne i zwiększając niezawodność systemu. Przykłady zastosowań obejmują przemysłowe instalacje zasilające, gdzie pojemnościowe kompensatory są zintegrowane z systemami zarządzania energią, co prowadzi do optymalizacji efektywności energetycznej.

Pytanie 16

Jakie będą konsekwencje obniżenia wartości napięcia zasilającego silnik indukcyjny o kilka procent, gdy pracował on z napięciem znamionowym i obciążeniem mocą nominalną przy niezmiennej częstotliwości i stałym, niezależnym od prędkości obrotowej momencie obciążenia?

A. Wzrost przeciążalności silnika oraz prądu pobieranego z sieci

B. Wzrost przeciążalności silnika oraz spadek prądu pobieranego z sieci

C. Spadek przeciążalności silnika oraz wzrostu prądu pobieranego z sieci

D. Spadek przeciążalności silnika oraz prądu pobieranego z sieci

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na zmniejszenie przeciążalności silnika i zwiększenie prądu pobieranego z sieci jest poprawna, ponieważ obniżenie napięcia zasilającego wpływa na moment obrotowy silnika indukcyjnego. Przy stałej wartości częstotliwości, zmniejszenie napięcia prowadzi do obniżenia momentu obrotowego, co ogranicza zdolność silnika do pracy w warunkach przeciążenia. W praktyce oznacza to, że silnik staje się mniej odporny na nagłe wzrosty obciążenia, co może prowadzić do jego przeciążenia i zadziałania zabezpieczeń. Zmniejszenie napięcia zasilającego skutkuje również wzrostem prądu, ponieważ zgodnie z prawem Ohma, przy stałym oporze zwiększa się natężenie prądu w przypadku zmniejszenia napięcia. W kontekście zastosowania w przemyśle, takie zjawisko może prowadzić do awarii silników lub ich niewłaściwej pracy. Przykładem może być zastosowanie silnika w aplikacjach wymagających wysokiej wydajności, takich jak wciągniki czy prasy hydrauliczne, gdzie precyzyjne ustawienie parametrów zasilania jest kluczowe dla efektywności operacyjnej. W normach dotyczących eksploatacji silników elektrycznych, takich jak IEC 60034, podkreśla się znaczenie odpowiedniego doboru napięcia zasilającego dla zapewnienia optymalnej pracy urządzeń.

Pytanie 17

W obwodzie gniazd jednofazowych zabezpieczonym wyłącznikiem nadprądowym CLS6 B20, zmierzona impedancja pętli zwarcia Z_L-N wynosi 0,1 Ω. Na podstawie zamieszczonej tabeli dobierz najmniejszy prąd L-N znamionowy poprzedzającego wyłącznik zabezpieczenia topikowego tak, aby była zachowana selektywność zadziałania zabezpieczeń.

A. 80 A

B. 35 A

C. 50 A

D. 63 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 63 A jest poprawna, ponieważ zapewnia właściwą selektywność działania zabezpieczeń w obwodzie gniazd jednofazowych. Właściwe dobranie prądu znamionowego wyłącznika topikowego jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznej. Gdy następuje zwarcie, wyłącznik nadprądowy CLS6 B20, który ma charakterystykę czasowo-prądową, zadziała przy prądzie zwarciowym przed wyłącznikiem topikowym. Z tabeli wynika, że przy prądzie znamionowym 63 A, selektywność jest zachowana przy prądzie zwarciowym 6,3 kA, co jest wystarczające w kontekście zmierzonej impedancji pętli zwarcia wynoszącej 0,1 Ω. W praktyce oznacza to, że w przypadku zwarcia w obwodzie, wyłącznik nadprądowy wyłączy obwód, minimalizując ryzyko uszkodzenia urządzeń i innych części instalacji. Selektywność jest kluczowym aspektem projektowania instalacji elektrycznych, zgodnym z normami IEC 60947-2 oraz PN-EN 60947-2, co podkreśla znaczenie takiego podejścia w zapewnieniu bezpieczeństwa użytkowników. Dobrze dobrane zabezpieczenia pomagają także w ograniczeniu przestojów w czasie awarii, co ma duże znaczenie w zastosowaniach przemysłowych i komercyjnych.

Pytanie 18

W instalacji trójfazowej natężenie prądu obciążenia przewodów fazowych I_b wynosi 21 A, a maksymalne dopuszczalne obciążenie tych przewodów I_d to 30 A. Który z wymienionych wyłączników nadprądowych powinien być użyty do ochrony tej instalacji?

A. B10

B. B20

C. B16

D. B25

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobra decyzja z tym wyłącznikiem B25! Wybierając go, postawiłeś na coś, co naprawdę pasuje do wartości prądu obciążenia, która wynosi 21 A. Z tego, co wiemy, wyłącznik powinien mieć wyższą wartość nominalną niż maksymalny prąd roboczy, ale nie może też za bardzo przekraczać obciążalności przewodów. Tu mamy 30 A dla przewodów, więc 25 A dla wyłącznika to świetny wybór. Dzięki temu nie tylko chronisz instalację przed przeciążeniem, ale też zmniejszasz ryzyko uszkodzenia przewodów. Gdybyś wybrał wyłącznik o wyższej wartości, mogłoby to prowadzić do niebezpiecznych sytuacji, w których obciążenia mogą przekraczać to, co jest dozwolone. Generalnie, wyłączniki B25 są dosyć popularne w instalacjach trójfazowych i dobrze się sprawdzają, bo utrzymują wartość prądu na odpowiednim poziomie. Ważne, żeby nie przekraczać 80% tej wartości nominalnej, co w twoim przypadku jest akurat spełnione.

Pytanie 19

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia $ \Delta U\% $ nie był większy niż 3%, do rozdzielniczy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż
$$ S = \frac{200 \cdot P \cdot l}{U_n^2 \cdot \Delta U_{\%} \cdot \gamma_{Cu}} $$
$ \gamma_{Cu} = 57 \, \text{m/} \Omega \, \text{mm}^2 $

A. 2,5 mm²

B. 1,5 mm²

C. 4 mm²

D. 6 mm²

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Twoja odpowiedź jest prawidłowa. Aby zapewnić, że spadek napięcia w instalacji nie przekroczy 3%, konieczne jest obliczenie minimalnego przekroju przewodu zasilającego. Używając wzoru S = (200 * P * l) / (Un² * ΔU% * γCu), podstawiamy wartości: moc (P) wynosi 3 kW (3 grzałki po 1 kW), długość przewodu (l) to 45 m, napięcie znamionowe (Un) to 230 V, a wartość ΔU% to 3%. Po obliczeniach otrzymujemy wynik około 5.25 mm². Zgodnie z normami oraz dobrymi praktykami w branży, zawsze należy stosować przewody o przekroju większym lub równym uzyskanym wartościom, aby zapewnić bezpieczeństwo i odpowiednią wydajność. W tym przypadku najbliższy większy standardowy przekrój to 6 mm². W praktyce, dobór odpowiedniego przekroju przewodu jest kluczowy dla unikania strat energii, przegrzewania oraz potencjalnych zagrożeń związanych z pożarami elektrycznymi.

Pytanie 20

Dodatkowy przewód ochronny w instalacji wykonanej przewodem LYd 750 4x2,5 zamocowanej na uchwytach na ścianie piwnicy powinien być oznaczony symbolem

A. YDY 450/750 1x2,5

B. ADY 750 1x2,5

C. Dyd 750 1x4

D. LYc 300/500 1x6

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź Dyd 750 1x4 jest poprawna, ponieważ oznaczenie to odnosi się do przewodu ochronnego, który jest zgodny z wymaganiami instalacji elektrycznych w budynkach. Zastosowanie przewodu Dyd 750 1x4 w instalacji LYd 750 4x2,5 na uchwytach na powierzchni ściany piwnicy zapewnia odpowiednią ochronę przed zagrożeniami elektrycznymi, takimi jak zwarcia czy przepięcia. Przewody ochronne muszą być odpowiednio dobrane do warunków pracy oraz obciążenia, a Dyd 750 1x4 spełnia te normy, zapewniając odporność na wysokie napięcia do 750V. W praktyce, stosowanie przewodów z oznaczeniem Dyd w instalacjach podnosi poziom bezpieczeństwa, ponieważ są one często używane do uziemienia oraz ochrony przed porażeniem elektrycznym. Dodatkowo, zgodnie z normami PN-IEC 60364, właściwy dobór przewodów w instalacjach elektrycznych jest kluczowy dla ich prawidłowego funkcjonowania i bezpieczeństwa użytkowników.

Pytanie 21

Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?

A. wykonanie wszystkich elementów w II klasie ochronności

B. użycie automatycznego wyłączenia zasilania poprzez wyłączniki nadprądowe

C. użycie automatycznego wyłączenia zasilania przez zastosowanie bezpieczników topikowych

D. umieszczenie wszystkich komponentów na izolowanym podłożu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wykonanie urządzeń w II klasie ochronności oznacza, że są one zaprojektowane w taki sposób, aby zapewnić odpowiedni poziom bezpieczeństwa użytkownikom. Urządzenia te mają dodatkowe izolacje oraz nie wymagają podłączenia do uziemienia, co jest kluczowe w instalacjach fotowoltaicznych, gdzie prąd stały może stanowić zagrożenie w przypadku awarii. Przykładem zastosowania tego rozwiązania może być montaż paneli słonecznych, w których zastosowane komponenty są certyfikowane jako spełniające normy II klasy ochronności. W przypadku uszkodzenia instalacji, takie urządzenia zminimalizują ryzyko porażenia prądem, ponieważ są one zaprojektowane tak, by nie dopuścić do wystąpienia niebezpiecznych napięć na obudowie. Dodatkowo, stosowanie urządzeń w II klasie ochronności jest zgodne z normami IEC 61140, które definiują wymagania dotyczące ochrony osób przed porażeniem elektrycznym, co potwierdza ich praktyczną wartość na etapie projektowania i wdrażania instalacji fotowoltaicznych.

Pytanie 22

Jakiego przewodu należy użyć, aby zastąpić uszkodzony kabel zasilający silnik trójfazowy zainstalowany w urządzeniu mobilnym?

A. YDY 4x2,5 mm2

B. YLY 3x2,5 mm2

C. SM 3x2,5 mm2

D. OP 4x2,5 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź OP 4x2,5 mm2 jest prawidłowa, ponieważ ten typ przewodu jest odpowiedni do zasilania silników trójfazowych, zwłaszcza w aplikacjach, gdzie przewód ma być elastyczny i odporny na różne warunki pracy. Przewód OP (Ochronny Przewód) charakteryzuje się podwyższoną odpornością na działanie czynników zewnętrznych, co czyni go idealnym do zastosowań w odbiornikach ruchomych, gdzie przewód może być narażony na zginanie i tarcie. Zastosowanie przewodu o przekroju 4x2,5 mm2 oznacza, że mamy do czynienia z czterema żyłami, co jest typowe dla instalacji trójfazowych, gdzie potrzebne są trzy żyły fazowe i jedna żyła ochronna. Wybór odpowiedniego przewodu jest kluczowy dla zapewnienia bezpieczeństwa i efektywności działania silnika, a także minimalizowania ryzyka awarii. Przewody OP są zgodne z normami PN-EN 60228 oraz PN-EN 50525, co potwierdza ich wysoką jakość i odpowiednie parametry elektryczne w zastosowaniach przemysłowych.

Pytanie 23

Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

A. Urządzenie 2.

B. Urządzenie 3.

C. Urządzenie 1.

D. Urządzenie 4.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie 3, czyli wyłącznik termomagnetyczny, jest kluczowym elementem w systemach ochrony silników trójfazowych. Jego główną funkcją jest zabezpieczenie przed przeciążeniem oraz zwarciem, co jest istotne dla zapewnienia nieprzerwanej i bezpiecznej pracy silników elektrycznych. Wyłączniki te działają na zasadzie automatycznego odłączania zasilania w momencie wykrycia zbyt wysokiego prądu, co może prowadzić do uszkodzenia silnika lub jego komponentów. Przykładem zastosowania wyłącznika termomagnetycznego jest przemysł, gdzie silniki są poddawane zmiennym obciążeniom. W takich sytuacjach, aby uniknąć awarii, zastosowanie tego urządzenia jest niezbędne. Standardy IEC 60947-4-1 określają wymagania dla aparatów zabezpieczających, w tym wyłączników termomagnetycznych, co potwierdza ich znaczenie w branży elektrycznej. Właściwe dobranie i zastosowanie wyłącznika termomagnetycznego nie tylko chroni sprzęt, ale również zwiększa bezpieczeństwo pracy operatorów.

Pytanie 24

Jakie skutki dla instalacji mieszkalnej przyniesie zamiana przewodu YDY 3x1,5 mm2 na YADY 3 x 1,5 mm2?

A. Obciążalność długotrwała instalacji zostanie zmniejszona

B. Przewodność elektryczna przewodów ulegnie zwiększeniu

C. Rezystancja przewodów ulegnie zmniejszeniu

D. Wytrzymałość elektryczna izolacji wzrośnie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór przewodu YADY 3x1,5 mm2 zamiast YDY 3x1,5 mm2 to nie byle co. Wiesz, te przewody mają różne właściwości, zwłaszcza jeśli chodzi o to, jak długo mogą wytrzymać przy dużym obciążeniu. Przewód YADY ma inną izolację, która po prostu nie znosi wysokich temperatur i uszkodzeń mechanicznych tak dobrze, jak YDY. Jak przewód YADY się nagrzeje, to może mieć problem z przenoszeniem prądu bezpiecznie. Takie sprawy reguluje norma PN-IEC 60364 i dobrze mieć to na uwadze przy projektowaniu. Inżynierowie i wykonawcy muszą więc dobrze przemyśleć, co wybierają, bo niewłaściwy przewód to ryzyko przegrzania i awarii, a to przecież może być niebezpieczne. Warto zainwestować w dobry wybór, żeby uniknąć kłopotów.

Pytanie 25

Jakie z wymienionych urządzeń, przy zastosowaniu przekaźnika termicznego oraz stycznika, umożliwia zapewnienie pełnej ochrony przed zwarciem i przeciążeniem silnika trójfazowego o parametrach: P_n = 5,5 kW, U_n = 400/690 V?

A. Bezpiecznik typu aM

B. Wyłącznik nadprądowy typu B

C. Bezpiecznik typu aR

D. Wyłącznik nadprądowy typu Z

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bezpiecznik typu aM jest właściwym wyborem do zabezpieczenia silnika trójfazowego o mocy 5,5 kW i napięciu 400/690 V. Ten typ bezpiecznika został zaprojektowany do ochrony przed przeciążeniem i zwarciem w aplikacjach silnikowych. Charakteryzuje się on wydłużonym czasem reakcji na prąd przeciążeniowy, co pozwala na chwilowe przekroczenie prądu nominalnego bez wyzwolenia, co jest niezbędne w przypadku rozruchu silnika. Dzięki temu zabezpieczenie jest w stanie tolerować wyższe prądy startowe, co jest kluczowe w praktycznych zastosowaniach, takich jak uruchamianie maszyn w zakładach przemysłowych. Dodatkowo, zastosowanie przekaźnika termicznego oraz stycznika umożliwia pełne zabezpieczenie silnika, zapewniając nie tylko ochronę przed zwarciem, ale również przed długotrwałym przeciążeniem. Przykłady poprawnych zastosowań obejmują silniki napędowe w pompach, wentylatorach czy kompresorach, gdzie wymagane jest niezawodne zabezpieczenie przed uszkodzeniem. Wysoka jakość wykonania i zgodność z normami IEC 60269 sprawiają, że bezpieczniki typu aM są często preferowane w profesjonalnych instalacjach.

Pytanie 26

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

A. Zwarcie w obwodzie wzbudzenia silnika

B. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

C. Brak obciążenia na silniku

D. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Brak połączenia w uzwojeniu bocznikowym z zasilaniem to spory problem, bo prowadzi to do niskiego wzbudzenia silnika, a przez to nie możemy kontrolować jego prędkości obrotowej. W silnikach bocznikowych to właśnie prąd wzbudzenia jest mega ważny, żeby prędkość była stabilna. Jak coś jest nie tak z połączeniem, prąd wzbudzenia spada, a to może sprawić, że silnik zacznie kręcić się szybciej niż powinien. Warto o tym pamiętać i regularnie sprawdzać połączenia elektryczne w układach napędowych, żeby uniknąć nieprzyjemnych sytuacji. Są różne normy, na przykład IEC 60034, które podkreślają, jak ważne jest poprawne wzbudzenie dla bezpieczeństwa i efektywności działania silnika. A jak ktoś modernizuje silnik lub wymienia jego części, to dobrze jest użyć odpowiednich narzędzi do diagnozowania, żeby mieć pewność, że wszystko działa jak należy i żeby silnik się nie rozbiegał.

Pytanie 27

Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?

A. Nawrót wirnika silnika

B. Wzrost prędkości obrotowej wirnika silnika

C. Spadek prędkości obrotowej wirnika silnika

D. Całkowite zniszczenie wirnika silnika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zwiększenie częstotliwości napięcia zasilania stojana trójfazowego silnika indukcyjnego prowadzi do podwyższenia prędkości obrotowej wirnika zgodnie z zasadą synchronizacji. W silnikach indukcyjnych prędkość obrotowa wirnika jest ściśle związana z częstotliwością zasilania, co wynika z relacji: n = 120 * f / p, gdzie n to prędkość obrotowa w obr/min, f to częstotliwość w Hz, a p to liczba par biegunów. Zwiększenie częstotliwości powoduje, że wirnik osiąga wyższą prędkość, co ma zastosowanie w różnych procesach przemysłowych, gdzie wymagana jest regulacja prędkości napędu, na przykład w systemach transportowych czy w automatyce przemysłowej. W praktyce możemy wykorzystać falowniki, które umożliwiają precyzyjne sterowanie częstotliwością, a tym samym prędkością obrotową silnika, co optymalizuje zużycie energii i zwiększa efektywność procesów. Warto również zauważyć, że zgodnie z normami IEC 60034, projektowanie systemów napędowych powinno uwzględniać odpowiednie parametry zasilania, co wpływa na trwałość i wydajność silników."

Pytanie 28

Jaki prąd znamionowy powinien mieć bezpiecznik zainstalowany w piecu elektrycznym z możliwością przełączania mocy grzejnej za pomocą łączników P₁ i P₂, zasilanym z sieci 230 V i grzałkami o oporze 60 Ω każda, którego schemat przedstawiono na rysunku?

A. 20 A

B. 16 A

C. 6 A

D. 10 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bezpiecznik o prądzie znamionowym 16 A jest odpowiedni dla pieca elektrycznego z grzałkami o oporze 60 Ω zasilanego napięciem 230 V. Obliczenia wskazują, że maksymalny prąd wynosi 11,5 A, co oznacza, że bezpiecznik musi być dobrany w taki sposób, aby jego wartość była wyższa od tego prądu. W przypadku zastosowania bezpiecznika o niższej wartości, np. 10 A, istnieje ryzyko zadziałania zabezpieczenia podczas normalnej pracy urządzenia, co prowadziłoby do częstych przerw w zasilaniu i zakłóceń w użytkowaniu pieca. Przy wyborze bezpieczników kluczowe jest stosowanie standardów, takich jak normy IEC 60269, które określają, jak dobierać zabezpieczenia w zależności od obciążenia. W praktyce, zastosowanie bezpiecznika 16 A dla obwodów o takich parametrach grzewczych zapewnia nie tylko bezpieczeństwo, ale także optymalne działanie pieca bez niepotrzebnych przerw. Dodatkowo, uwzględniając kwestie eksploatacyjne, dobór bezpiecznika powinien być zgodny z wytycznymi producenta urządzenia oraz lokalnymi przepisami elektrycznymi.

Pytanie 29

Do zacisku Z złącza znajdującego się w zamieszczonej na rysunku szafce wolnostojącej w odległości ok. 50 m od budynku należy dodatkowo przyłączyć

A. przewód uziemiający.

B. instalację wodną budynku.

C. główną szynę uziemiającą.

D. przewód neutralny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przewód uziemiający, który należy podłączyć do zacisku Z złącza, odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Zgodnie z normą PN-IEC 60364-5-54:2011, jego głównym zadaniem jest odprowadzenie prądów błądzących do ziemi, co znacząco redukuje ryzyko porażenia elektrycznego. Uziemienie tworzy bezpieczną drogę dla prądu, co jest szczególnie istotne w sytuacjach awaryjnych, takich jak zwarcia. W praktyce, podczas montażu instalacji elektrycznych, przewody uziemiające powinny być podłączane tak blisko miejsca ich użycia, jak to możliwe, aby zminimalizować opór i maksymalizować skuteczność. Ponadto, odpowiednie uziemienie chroni urządzenia elektryczne przed uszkodzeniami spowodowanymi przepięciami oraz zwalcza problemy związane z zakłóceniami elektromagnetycznymi. Dlatego właściwe dobranie i zainstalowanie przewodu uziemiającego jest fundamentem bezpieczeństwa każdej instalacji elektrycznej.

Pytanie 30

Przedstawiony amperomierz jest przygotowany do pomiaru prądu

A. sterującego tyrystorem mocy.

B. pobieranego z sieci przez spawarkę transformatorową.

C. wyjściowego prądnicy synchronicznej.

D. rozruchu silnika szeregowego prądu stałego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Amperomierz przedstawiony na zdjęciu to urządzenie cęgowe, które umożliwia pomiar prądu w obwodach elektrycznych bez konieczności ich rozłączania. W przypadku rozruchu silnika szeregowego prądu stałego, prąd rozruchowy może osiągać wartości znacznie wyższe niż nominalne, co może prowadzić do uszkodzenia silnika, jeśli nie zostanie odpowiednio monitorowane. Amperomierz cęgowy jest idealnym rozwiązaniem w takich sytuacjach, ponieważ pozwala na szybki i bezinwazyjny pomiar prądu bez zakłócania pracy urządzenia. Zastosowanie tego typu mierników jest szczególnie istotne w przemyśle, gdzie ochrona urządzeń przed przeciążeniem jest kluczowa dla ich niezawodności i długowieczności. Dobrą praktyką w monitorowaniu prądów rozruchowych jest stosowanie cęgów pomiarowych zgodnych z normami PN-EN 61010, co zapewnia bezpieczeństwo i dokładność pomiarów.

Pytanie 31

W którym z wymienionych miejsc instalacji elektrycznej domu jednorodzinnego należy zamontować aparat przedstawiony na rysunku?

A. Na głównej szynie wyrównawczej.

B. W tablicy rozdzielczej garażu.

C. W gnieździe lub puszkach instalacyjnych.

D. W złączu głównym budynku.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aparat ochrony przeciwprzepięciowej, który widzisz na zdjęciu, jest kluczowym elementem systemu zabezpieczeń instalacji elektrycznej w budynku. Jego głównym zadaniem jest ochrona przed przepięciami, które mogą być spowodowane zjawiskami atmosferycznymi, takimi jak burze, lub przez nagłe zmiany napięcia w sieci. Zgodnie z normami PN-EN 61643-11, instalacja takich urządzeń w złączu głównym budynku jest standardem, który zapewnia skuteczną ochronę wszystkich obwodów elektrycznych. Dzięki temu, w przypadku wystąpienia przepięcia, aparat szybko odłącza zasilanie, co chroni urządzenia podłączone do sieci przed uszkodzeniem. Ważne jest, aby instalacja tego typu była realizowana przez wykwalifikowanych fachowców, którzy zapewnią, że wszystkie aspekty techniczne i normatywne są spełnione. Na przykład, w domach jednorodzinnych, montaż takiego aparatu w złączu głównym nie tylko chroni instalację, ale również zwiększa bezpieczeństwo użytkowników, minimalizując ryzyko pożaru wywołanego przez przepięcia.

Pytanie 32

Jakiego rodzaju wyłączników RCD należy użyć do zabezpieczenia instalacji elektrycznej obwodu gniazd jednofazowych w pracowni komputerowej, gdzie znajdują się 15 zestawów komputerowych?

A. 25/2/030-AC

B. 25/4/300-A

C. 25/2/030-A

D. 25/4/030-AC

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybranie wyłącznika RCD 25/2/030-A do zabezpieczenia obwodu gniazd jednofazowych w pracowni komputerowej jest właściwym wyborem, biorąc pod uwagę wymagania bezpieczeństwa oraz specyfikę użytkowania. Typ 25/2/030-A oznacza, że jest to wyłącznik różnicowoprądowy o prądzie znamionowym 30 mA, co jest standardem zalecanym do ochrony osób przed porażeniem prądem elektrycznym, szczególnie w miejscach narażonych na kontakt z wodą. W pracowni komputerowej, gdzie znajdują się urządzenia elektroniczne, a także potencjalnie wilgotne warunki, jest to kluczowe. Zastosowanie wyłącznika o prądzie różnicowym 30 mA jest zgodne z normą PN-EN 61008, która zaleca stosowanie tego typu zabezpieczeń w instalacjach z gniazdami użytkowymi. Dodatkowo, 25/2/030-A charakteryzuje się niskim prądem zadziałania, co zapewnia szybką reakcję w przypadku wykrycia upływu prądu, minimalizując ryzyko porażenia. Przykład zastosowania to sytuacja, w której pracownik korzysta z komputera, a w wyniku uszkodzenia przewodu zasilającego występuje przepływ prądu do ziemi – RCD natychmiast zareaguje, odcinając zasilanie.

Pytanie 33

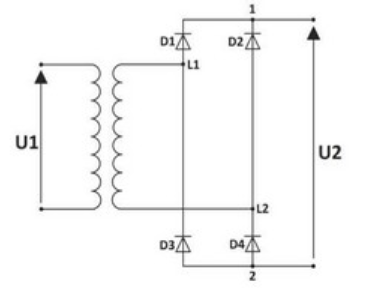

Na podstawie wyników pomiarów rezystancji w mostku prostowniczym, którego schemat przedstawiono na rysunku, wykonanych testerem diod przy różnej polaryzacji i odłączonym transformatorze, określ stan techniczny diod wchodzących w skład prostownika.

Mierzony element	Rezystancja przy polaryzacji + ; -	Rezystancja przy polaryzacji - ; +
L1 - 1	0	∞
L1 - 2	∞	0
L2 - 1	∞	∞
L2 - 2	∞	0

A. D1 sprawna, D2 sprawna, D3 uszkodzona, D4 sprawna.

B. D1 uszkodzona, D2 sprawna, D3 sprawna, D4 sprawna.

C. D1 sprawna, D2 sprawna, D3 sprawna, D4 uszkodzona.

D. D1 sprawna, D2 uszkodzona, D3 sprawna, D4 sprawna.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca, że D1 jest sprawna, D2 uszkodzona, D3 sprawna i D4 sprawna, jest prawidłowa. W przypadku diod, kluczowym parametrem do oceny ich stanu technicznego jest pomiar rezystancji w różnych polaryzacjach. Dioda D1 działa poprawnie, ponieważ jej rezystancja w polaryzacji przewodzenia jest niska, co sugeruje, że przewodzi prąd, a w polaryzacji zaporowej REZYSTANCJA jest wysoka, co oznacza, że nie przewodzi prądu w kierunku przeciwnym. Dioda D2 wykazuje nieskończoną rezystancję w obu kierunkach, co wskazuje na zwarcie wewnętrzne lub przerwę - jest to typowy objaw uszkodzenia diody. Dioda D3 oraz D4 również wykazują właściwe wartości rezystancji, co potwierdza ich sprawność. Praktyczne zastosowanie tej wiedzy jest nieocenione w diagnostyce obwodów elektronicznych oraz w projektowaniu systemów, gdzie niezawodność diod jest kluczowa, na przykład w zasilaczach i prostownikach. Wysyłanie i przyjmowanie sygnałów elektrycznych w sposób efektywny jest fundamentem działania wielu układów elektronicznych, co czyni tę ocenę istotną w kontekście standardów jakości w branży.

Pytanie 34

Którym z przedstawionych na rysunkach urządzeń można zastąpić uszkodzony stycznik w układzie zasilania i sterowania silnika trójfazowego?

A. C.

B. A.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C jest poprawna, ponieważ przedstawione na rysunku urządzenie to stycznik, który jest kluczowym elementem w układzie zasilania i sterowania silnikiem trójfazowym. Styki stycznika są zaprojektowane do załączania i wyłączania obwodów, co jest niezbędne do efektywnego i bezpiecznego zarządzania pracą silników. W praktyce, styczniki są często wykorzystywane w aplikacjach przemysłowych do automatyzacji procesów, co pozwala na zdalne sterowanie i monitoring pracy urządzeń. Stosowanie styczników zgodnych z normami, takimi jak IEC 60947, zapewnia wysoką niezawodność oraz bezpieczeństwo eksploatacji. W przypadku awarii stycznika, jego szybka wymiana na inny stycznik o podobnych parametrach gwarantuje, że system zasilania i sterowania będzie funkcjonował poprawnie, a bezpieczeństwo operacyjne nie zostanie zagrożone. Przykładem zastosowania styczników mogą być systemy HVAC, gdzie umożliwiają one kontrolowanie wentylatorów czy klimatyzatorów.

Pytanie 35

Obwody zasilające gniazda wtyczkowe o maksymalnym prądzie 32 A powinny być chronione przez wyłącznik RCD o prądzie różnicowym nominalnym

A. 30 mA

B. 500 mA

C. 1 000 mA

D. 100 mA

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik RCD o znamionowym prądzie różnicowym 30 mA jest zalecany do ochrony osób przed porażeniem elektrycznym, szczególnie w obwodach zasilających gniazda wtyczkowe, gdzie może wystąpić kontakt z wodą lub innymi substancjami przewodzącymi. Zgodnie z normami, takimi jak PN-EN 61008-1, wyłączniki te są projektowane w celu wykrywania niewielkich różnic prądowych, które mogą wskazywać na niebezpieczne sytuacje. Przykładowo, w łazienkach, kuchniach czy miejscach narażonych na wilgoć, użycie RCD 30 mA znacząco zwiększa bezpieczeństwo użytkowników, minimalizując ryzyko porażenia prądem. Dodatkowo, warto zauważyć, że wyłączniki o wyższych wartościach prądów różnicowych, jak 100 mA czy 500 mA, są zazwyczaj stosowane w obwodach ochrony przeciwpożarowej, a nie w zastosowaniach bezpośrednio związanych z użytkownikami, co czyni 30 mA optymalnym wyborem w kontekście ochrony osób.

Pytanie 36

Którą z przedstawionych puszek należy zamontować w celu zainstalowania pojedynczego gniazda w podtynkowej instalacji elektrycznej?

A. Puszkę 1.

B. Puszkę 3.

C. Puszkę 4.

D. Puszkę 2.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Do montażu pojedynczego gniazda w instalacji podtynkowej stosuje się klasyczną, okrągłą puszkę podtynkową – dokładnie taką, jak na zdjęciu nr 2. Jest to puszka osadzana w otworze w ścianie (np. w tynku, cegle, betonie komórkowym czy płycie g‑k), a następnie zalewana tynkiem lub mocowana na zaczepach. Ma standardową średnicę (zwykle 60 mm) i głębokość dobraną do typu gniazda oraz ilości przewodów. Wewnątrz znajdują się gwintowane tuleje i wkręty do solidnego przykręcenia mechanizmu gniazda, dzięki czemu osprzęt trzyma się stabilnie i nie „lata” w ścianie po kilku latach użytkowania. Z mojego doświadczenia dobrze dobrana puszka podtynkowa bardzo ułatwia późniejszy montaż i ewentualne przeróbki, bo jest przestrzeń na zapasy przewodów, złączki WAGO czy ewentualny przewód ochronny o większym przekroju. Zgodnie z dobrą praktyką branżową oraz wymaganiami norm PN‑HD 60364 i zaleceń producentów osprzętu, do pojedynczego gniazda podtynkowego stosuje się właśnie puszki pojedyncze, okrągłe, a nie rozgałęźne czy natynkowe. Zapewnia to nie tylko estetykę (gniazdo równo licuje się z płaszczyzną ściany), ale też poprawne prowadzenie przewodów, właściwą objętość puszki i bezpieczne odprowadzanie ciepła od styków. W praktyce w mieszkaniach i domach jednorodzinnych taka puszka jak nr 2 jest absolutnym standardem przy każdym klasycznym gnieździe 230 V montowanym w tynku.

Pytanie 37

Wybierz najmniejszy przekrój głównego przewodu wyrównawczego, który jest wykonany z miedzi, mając na uwadze, że maksymalny wymagany przekrój przewodu ochronnego w całej instalacji wynosi S = 16 mm².

A. 6 mm2

B. 4 mm2

C. 16 mm2

D. 10 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór przewodu wyrównawczego głównego o przekroju 10 mm² jest uzasadniony normami oraz praktycznymi wymaganiami w zakresie ochrony przed porażeniem prądem elektrycznym. Zgodnie z normą PN-IEC 60364-5-54, minimalny przekrój przewodu wyrównawczego głównego powinien być dostosowany do największego przekroju przewodu ochronnego w instalacji, co w tym przypadku wynosi 16 mm². Przewód wyrównawczy ma kluczowe znaczenie w zapewnieniu efektywnej ochrony przed różnymi rodzajami awarii, w tym zwarciami, co może prowadzić do niebezpiecznych sytuacji. Przekrój 10 mm² jest odpowiedni, gdyż umożliwia efektywne prowadzenie prądów zwarciowych, a jednocześnie jest wystarczająco elastyczny do zastosowań w praktyce, gdzie przewody muszą być dostosowane do warunków montażowych. Zastosowanie tego przekroju zapewnia także odpowiednią odporność na przegrzewanie, co jest kluczowe w kontekście bezpieczeństwa instalacji elektrycznych. W przypadku większych instalacji lub w miejscach o zwiększonym ryzyku, dodatkowe czynniki, takie jak temperatura otoczenia i sposób prowadzenia przewodów, powinny być brane pod uwagę przy dalszym doborze przekroju.

Pytanie 38

Którym z wymienionych łączników można zastąpić uszkodzony łącznik schodowy, aby zachować funkcjonalność instalacji?

A. Świecznikowym.

B. Krzyżowym.

C. Dwubiegunowym.

D. Jednobiegunowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Łącznik krzyżowy jest niezbędnym elementem w instalacjach oświetleniowych, gdzie istnieje potrzeba sterowania jednym punktem świetlnym z trzech lub więcej miejsc. Jego zastosowanie w miejscu uszkodzonego łącznika schodowego pozwala na kontynuację funkcjonalności instalacji. Zastosowanie łącznika krzyżowego umożliwia zwiększenie elastyczności systemu oświetleniowego, co jest niezwykle ważne w obiektach, gdzie różne źródła światła muszą być włączane i wyłączane z wielu lokalizacji. Na przykład, w długich korytarzach lub schodach, gdzie użytkownicy mogą chcieć włączać światło na różnych poziomach. Standardy budowlane i elektryczne, takie jak PN-IEC 61058, podkreślają znaczenie stosowania odpowiednich łączników w celu zapewnienia bezpieczeństwa i funkcjonalności instalacji. W praktyce, łączniki krzyżowe są często stosowane w domach jednorodzinnych, biurach oraz obiektach użyteczności publicznej, co czyni je nie tylko praktycznym, ale i standardowym rozwiązaniem.

Pytanie 39

Które z poniższych zjawisk nie wpływa na pogorszenie jakości energii elektrycznej?

A. Czystość powietrza

B. Wahania napięcia

C. Przepięcia

D. Obecność harmonicznych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czystość powietrza nie jest czynnikiem wpływającym na jakość energii elektrycznej, ponieważ nie ma bezpośredniego związku z parametrami elektrycznymi sieci. Jakość energii elektrycznej określana jest przez stabilność napięcia, częstotliwość, zawartość harmonicznych oraz obecność przepięć i zapadów napięcia. Czystość powietrza może mieć wpływ na inne aspekty funkcjonowania instalacji, takie jak chłodzenie urządzeń czy ochrona przed korozją, ale nie bezpośrednio na jakość samej energii. W kontekście eksploatacji maszyn, urządzeń i instalacji elektrycznych, czystość powietrza jest bardziej istotna z punktu widzenia utrzymania sprzętu w dobrej kondycji, a nie jakości energii elektrycznej jako takiej. W praktyce, osoby zajmujące się eksploatacją instalacji powinny zwracać uwagę na zanieczyszczenia, które mogą osadzać się na urządzeniach, powodując ich przegrzewanie lub przyspieszoną korozję.

Pytanie 40

Która z wymienionych grup parametrów dotyczy rezystora?

A. Prąd upływu i reluktancja.

B. Opór czynny i moc.

C. Przenikalność elektryczna i napięcie.

D. Opór bierny i permeancja.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawnie wskazana para „opór czynny i moc” bardzo dobrze opisuje podstawowe parametry rezystora. Rezystor jest elementem, którego głównym zadaniem jest wprowadzanie do obwodu określonej rezystancji, czyli oporu czynnego R [Ω]. Ten opór powoduje spadek napięcia i ograniczenie prądu zgodnie z prawem Ohma: I = U / R. Drugi ważny parametr to moc znamionowa P [W], czyli maksymalna moc, jaką rezystor może bezpiecznie wydzielać w postaci ciepła, bez przegrzania i uszkodzenia. W praktyce, przy doborze rezystora do układu, zawsze patrzy się jednocześnie na wartość rezystancji, tolerancję (np. ±1%, ±5%), moc znamionową (0,25 W, 0,5 W, 1 W itd.) oraz czasem na napięcie pracy i typ wykonania (rezystor drutowy, warstwowy, SMD). Moim zdaniem w praktyce warsztatowej bardzo ważne jest, żeby nie dobierać rezystora „na styk” z mocą. Dobrą praktyką jest przyjąć zapas, np. jeśli obliczeniowo wychodzi 0,3 W, to warto zastosować rezystor 0,5 W lub nawet 1 W, szczególnie w urządzeniach pracujących ciągle lub w podwyższonej temperaturze otoczenia. W instalacjach i prostych układach sterowania rezystory stosuje się do ograniczania prądu cewek, diod LED, dzielników napięcia, tłumików, obciążeń testowych. W kartach katalogowych producenci dokładnie podają zależność mocy od temperatury otoczenia (tzw. derating), co zgodnie z dobrymi praktykami projektowymi trzeba brać pod uwagę. W normach i zaleceniach projektowych przyjmuje się, że rezystor powinien pracować zwykle przy 50–60% swojej mocy znamionowej, żeby zapewnić długą i bezawaryjną eksploatację. Tak więc opór czynny i moc to absolutna podstawa przy każdym rozsądnym doborze rezystora do obwodu elektrycznego czy elektronicznego.

Rozpocznij nowy egzamin

Powrót do strony głównej
