Szczegółowe wyniki:

Pytanie 1

Aby zmierzyć rezystancję izolacji w instalacji elektrycznej, trzeba wyłączyć zasilanie, zablokować włączniki instalacyjne oraz

A. podłączyć odbiorniki

B. uziemić instalację

C. odłączyć uziemienie

D. odłączyć odbiorniki

Odpowiedź "odłączyć odbiorniki" jest prawidłowa, ponieważ podczas pomiaru rezystancji izolacji instalacji elektrycznej kluczowe jest zapewnienie, że nie ma żadnych elementów, które mogłyby wpływać na wyniki pomiaru. Odbiorniki, takie jak urządzenia elektryczne i inne obciążenia, mogą wprowadzać dodatkowe ścieżki przewodzenia prądu, co zafałszowałoby wyniki pomiaru rezystancji izolacji. Odłączenie odbiorników umożliwia dokładne zbadanie stanu izolacji przewodów bez zakłóceń. Przykładem zastosowania tej praktyki może być pomiar izolacji w budynku przed oddaniem go do użytku, gdzie należy upewnić się, że instalacja nie ma zwarć ani innych usterek, co jest zgodne z normami PN-IEC 60364. Przeprowadzanie takich pomiarów zapewnia bezpieczeństwo użytkowników oraz trwałość instalacji. Warto również pamiętać, że pomiar izolacji powinien być wykonywany za pomocą odpowiednich narzędzi, takich jak megger, które są zaprojektowane do tego celu.

Pytanie 2

Jakie oznaczenie będzie miał przewód – alternatywa dla przewodu OW 4×2,5 mm² zasilającego przenośny trójfazowy silnik indukcyjny używany w warsztacie ślusarskim?

A. H03V2V2H2-F 3X2,5

B. H07RR-F 4G2,5

C. H07VV-U 4G2,5

D. H03V2V2-F 3X2,5

Odpowiedź H07RR-F 4G2,5 jest poprawna, ponieważ to oznaczenie odnosi się do elastycznego przewodu gumowego, który jest szczególnie przystosowany do zasilania urządzeń elektrycznych w warunkach przemysłowych, takich jak przenośne silniki indukcyjne. Przewód ten charakteryzuje się wysoką odpornością na działanie olejów, chemikaliów oraz mechanicznych uszkodzeń, co czyni go idealnym wyborem do użycia w warsztatach, gdzie występuje ryzyko uszkodzeń. Oznaczenie 4G2,5 wskazuje na to, że przewód składa się z czterech żył, z czego trzy mają przekrój 2,5 mm², co zapewnia odpowiednią wydajność prądową dla silników o mocy do około 7,5 kW w układzie trójfazowym. Ponadto, zgodnie ze standardami IEC, przewody takie jak H07RR-F spełniają wymagania dotyczące bezpieczeństwa i niezawodności, co jest niezbędne w środowisku pracy. W praktyce używając tego przewodu, można mieć pewność, że zapewnia on właściwe parametry zasilania oraz bezpieczeństwo użytkowania urządzeń elektrycznych.

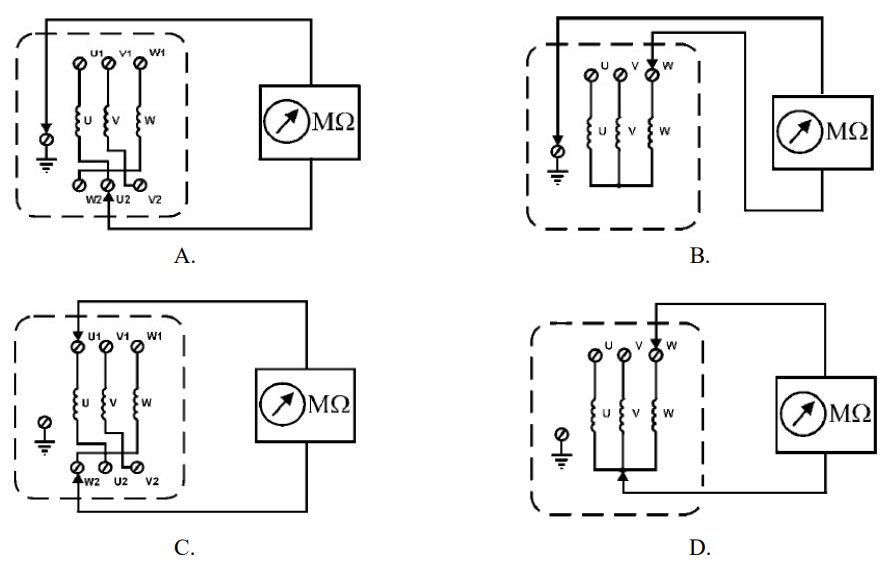

Pytanie 3

Który z układów pomiarowych przedstawionych na rysunkach należy zastosować w celu wyznaczenia rezystancji izolacji pomiędzy uzwojeniami silnika?

A. A.

B. D.

C. C.

D. B.

Wybór układów pomiarowych, które nie mają megomierza, to naprawdę kiepski pomysł, bo nie mogą one dobrze określić rezystancji izolacji między uzwojeniami silnika. Często ludzie próbują używać multimetru do takich pomiarów, co w ogóle się nie sprawdza w przypadku wysokich rezystancji izolacyjnych. Nawet multimetry z wyższej półki po prostu nie są stworzone do pracy z napięciami testowymi, które są kluczowe dla pomiaru rezystancji izolacji. Z tego, co wiem, zazwyczaj działają przy napięciu od 1V do 10V, co jest zdecydowanie za mało, żeby dobrze zmierzyć izolację. Taki pomiar przy pomocy multimetru może prowadzić do błędnych wyników i wniosków na temat stanu izolacji. A to z kolei może spowodować różne problemy, jak na przykład przerywanie pracy silników, a nawet ich uszkodzenie. Dlatego tak ważny jest dobór odpowiednich narzędzi do pomiarów. Normy branżowe, jak IEC 61557, naprawdę podkreślają, jak istotne jest używanie dedykowanych urządzeń, takich jak megomierze, aby mieć pewność co do dokładności pomiarów.

Pytanie 4

Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?

A. 25 V

B. 12 V

C. 50 V

D. 60 V

Wartość skuteczna przemiennego napięcia dotykowego, która jest dopuszczalna długotrwale w warunkach normalnych dla rezystancji ciała ludzkiego wynoszącej około 1 kΩ, wynosi 50 V. To napotykane w praktyce napięcie odnosi się do wyjątkowo istotnych norm bezpieczeństwa elektrycznego, takich jak normy IEC 60479, które klasyfikują skutki działania prądu elektrycznego na ciało ludzkie. Napięcie dotykowe 50 V jest graniczną wartością, poniżej której ryzyko porażenia prądem jest znacznie mniejsze, a powyżej której mogą wystąpić niebezpieczne skutki. W praktyce oznacza to, że instalacje elektryczne, które są do 50 V, są uważane za bezpieczne przy normalnych warunkach użytkowania. Przykłady zastosowania tej wiedzy obejmują projektowanie systemów zasilania w budynkach mieszkalnych oraz w urządzeniach użytkowych, gdzie zastosowane napięcia nie powinny przekraczać tej wartości, aby zminimalizować ryzyko dla użytkowników, zwłaszcza w miejscach narażonych na wilgoć, takich jak łazienki czy kuchnie. Zrozumienie i przestrzeganie tych ograniczeń jest kluczowe dla bezpieczeństwa użytkowników oraz zgodności z obowiązującymi przepisami i normami branżowymi.

Pytanie 5

Jakie są minimalne wymagania, oprócz odpowiedniego wykształcenia, które powinna spełniać osoba odpowiedzialna za przeprowadzanie pomiarów odbiorczych instalacji elektrycznej w budynku mieszkalnym?

A. Świadectwo kwalifikacyjne w zakresie E + pomiary

B. Wyłącznie świadectwo kwalifikacyjne w zakresie D

C. Jedynie świadectwo kwalifikacyjne w zakresie E

D. Świadectwo kwalifikacyjne w zakresie E + D + pomiary

Posiadanie wyłącznie świadectwa kwalifikacyjnego w zakresie D lub E jest niewystarczające do samodzielnego wykonywania pomiarów odbiorczych instalacji elektrycznej. Świadectwo kwalifikacyjne w zakresie D odnosi się do eksploatacji urządzeń, instalacji i sieci elektrycznych, ale nie obejmuje bezpośrednio umiejętności przeprowadzania pomiarów, które są kluczowe dla zapewnienia prawidłowego funkcjonowania instalacji elektrycznej. Odpowiedzi sugerujące, że samo świadectwo w zakresie E wystarczy, aby wykonywać pomiary, ignorują fakt, że pomiary wymagają specyficznych umiejętności i wiedzy technicznej. W praktyce, pomiar izolacji, pomiar prądu oraz pomiar napięcia to podstawowe czynności, które muszą być przeprowadzane przez osobę posiadającą odpowiednie przygotowanie. Dodatkowo, odpowiedź sugerująca, że świadectwo w zakresie E i D z pomiarami jest wystarczające, jest myląca, gdyż nie uwzględnia konieczności specjalistycznej wiedzy z zakresu pomiarów, która jest niezbędna w kontekście norm i przepisów dotyczących praktyki instalacyjnej. W praktyce, dobrze jest również znać obowiązujące przepisy prawa, które regulują wymagania dotyczące bezpieczeństwa i jakości wykonania instalacji elektrycznych. Dlatego kluczowe jest, aby technik elektryk posiadał zarówno odpowiednie świadectwa, jak i umiejętności praktyczne związane z pomiarami.

Pytanie 6

W jakim przypadku w instalacji elektrycznej niskiego napięcia powinno się wykonać pomiary kontrolne (sprawdzenie ciągłości przewodów, pomiary rezystancji izolacji, weryfikacja samoczynnego wyłączania napięcia)?

A. Po zadziałaniu zabezpieczeń

B. Po przeciążeniu urządzenia

C. Po naprawie zabezpieczeń

D. Po modernizacji instalacji

Pytania dotyczące pomiarów kontrolnych w instalacjach elektrycznych mogą być mylące, zwłaszcza gdy chodzi o praktyczne zastosowanie tych pomiarów. W przypadku odpowiedzi sugerujących, że pomiary są wymagane po naprawie zabezpieczeń, po zadziałaniu zabezpieczeń lub po przeciążeniu urządzenia, można dostrzec istotne błędy myślowe. Naprawa zabezpieczeń, chociaż ważna, nie zawsze implikuje, że cała instalacja wymaga natychmiastowego sprawdzenia. Zabezpieczenia są projektowane w taki sposób, aby chronić instalację przed sytuacjami awaryjnymi, a ich naprawa zazwyczaj nie wiąże się z modyfikacjami instalacji, które mogłyby wpłynąć na jej bezpieczeństwo. Z kolei zadziałanie zabezpieczeń jest jedynie objawem problemu, a nie przyczyną, co oznacza, że niekoniecznie pociąga za sobą konieczność przeprowadzania pomiarów kontrolnych w całej instalacji. Co więcej, przeciążenie urządzenia jest sytuacją operacyjną, która również nie musi wskazywać na potrzebę ogólnych pomiarów kontrolnych, chyba że wiąże się z uszkodzeniem przewodów lub innych elementów instalacji. W praktyce, pomiary kontrolne są kluczowe po takich czynnościach jak modernizacja, gdzie zmiany mogą wprowadzić nowe zagrożenia. Właściwe podejście wskazuje, że przeprowadzanie pomiarów kontrolnych po modernizacji jest nie tylko zgodne z zasadami bezpieczeństwa, ale i z regulacjami prawnymi oraz normami, które mają na celu ochronę osób i mienia przed skutkami niewłaściwie funkcjonujących instalacji elektrycznych.

Pytanie 7

Jakim skrótem określa się w obowiązujących normach odnoszących się do instalacji elektrycznych systemy ochrony od piorunów?

A. SPZ

B. LPS

C. SPD

D. LPL

Odpowiedź 'LPS' oznacza 'Lightning Protection System', co w języku polskim można przetłumaczyć jako 'system ochrony odgromowej'. Jest to termin określający zestaw rozwiązań technicznych mających na celu zabezpieczenie obiektów przed skutkami wyładowań atmosferycznych. W kontekście aktualnych norm, takich jak norma PN-EN 62305, systemy LPS są projektowane i instalowane w celu minimalizacji ryzyka uszkodzeń strukturalnych oraz zapewnienia bezpieczeństwa ludzi i mienia. Przykładem zastosowania LPS może być budynek użyteczności publicznej, gdzie zainstalowane są przewody odgromowe, złącza uziemiające oraz elementy ochrony wewnętrznej, które współpracują w celu skutecznego odprowadzania energii odgromowej w sposób kontrolowany. Dodatkowo, zgodność z normami międzynarodowymi, takimi jak IEC 62305, zapewnia, że systemy te wykonane są zgodnie z najlepszymi praktykami inżynieryjnymi, co zwiększa ich efektywność oraz bezpieczeństwo eksploatacji.

Pytanie 8

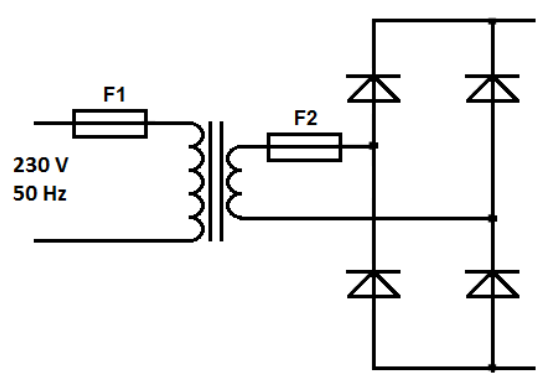

Na rysunku przedstawiono schemat prostownika do ładowania akumulatorów. O czym świadczy zmniejszenie jego napięcia wyjściowego do około połowy napięcia znamionowego, jeżeli poprawnie dobrany bezpiecznik F1 nie uległ przepaleniu?

A. O zwarciu między uzwojeniami transformatora.

B. O uszkodzeniu bezpiecznika F2.

C. O zwarciu jednej z diod mostka prostowniczego.

D. O przerwie jednej z diod mostka prostowniczego.

Zgromadzone dane na temat prostowników wskazują na różne możliwe przyczyny zmniejszenia napięcia wyjściowego, jednak nie wszystkie z nich są zasadne. Uszkodzenie bezpiecznika F2, w kontekście przedstawionego problemu, nie wyjaśnia mechanizmu spadku napięcia wyjściowego. Bezpiecznik F2 zabezpiecza jedynie przed przeciążeniem lub zwarciem w obwodzie wtórnym, a jego uszkodzenie nie wpływa na działanie prostownika w sposób, który prowadziłby do obniżenia napięcia. Ponadto, zwarcie między uzwojeniami transformatora, choć teoretycznie mogłoby skutkować spadkiem napięcia, zazwyczaj prowadziłoby do znaczniejszych uszkodzeń, a nie jedynie do zmniejszenia napięcia do połowy. Z kolei zwarcie jednej z diod mostka prostowniczego spowodowałoby znaczny wzrost prądu, co mogłoby skutkować przepaleniem bezpiecznika F1, a nie jego brakiem uszkodzenia. Kluczowym punktem jest zrozumienie, że mostek prostowniczy działa na zasadzie przełączania diod w cyklu, a ich uszkodzenie skutkuje specyficznymi efektami w obwodzie. Takie błędne wnioski mogą wynikać z niezrozumienia podstawowych zasad działania układów prostowniczych i znaczenia poszczególnych komponentów w tych systemach. W obliczu problemów z prostownikami, rzeczywiście warto skupić się na diagnostyce diod mostka jako pierwszego kroku w analizie usterek.

Pytanie 9

Podczas naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW technik ma wymienić uszkodzony przewód OWY 4×4 mm² 450 V/750 V na nowy. Która z poniższych właściwości przewodu H03RR-F 4G4 uniemożliwia jego wykorzystanie w miejsce dotychczasowego?

A. Zbyt mały przekrój znamionowy żył przewodu

B. Brak żyły izolowanej w kolorze żółtozielonym

C. Niewłaściwy materiał izolacji przewodu

D. Zbyt niskie napięcie znamionowe przewodu

Wybór przewodu H03RR-F 4G4 może wydawać się odpowiedni na pierwszy rzut oka, jednak istnieje kilka kluczowych powodów, dla których nie może on zastąpić przewodu OWY 4×4 mm² 450 V/750 V. Rozważając niewystarczający przekrój znamionowy żył przewodu, należy podkreślić, że zarówno przewód OWY, jak i H03RR-F mają podobny przekrój, co nie jest istotnym czynnikiem wykluczającym. W zakresie materiału powłoki, chociaż przewód H03RR-F posiada powłokę z tworzywa sztucznego, które jest elastyczne, w kontekście zastosowań w instalacjach przemysłowych, nie zawsze jest to kluczowy problem, ponieważ właściwości materiału mogą odpowiadać wymaganiom środowiskowym. Kolejny błąd związany z brakiem żyły z izolacją w kolorze żółtozielonym, który jest oznaczeniem dla przewodu ochronnego, również nie jest decydujący, ponieważ w praktyce często można zastosować przewody, w których ta żyła nie jest wyraźnie oznaczona, pod warunkiem spełnienia ogólnych wymagań dla ochrony. Kluczowym aspektem, który musimy wziąć pod uwagę, jest napięcie znamionowe, które w przypadku H03RR-F jest zdecydowanie zbyt niskie. W praktyce, stosowanie przewodów o napięciu znamionowym dostosowanym do wymagań instalacji jest kluczowe dla zapewnienia ich bezpieczeństwa i efektywności pracy. Niedocenianie tego aspektu prowadzi do podejmowania błędnych decyzji, które mogą skutkować poważnymi konsekwencjami, zarówno w kontekście bezpieczeństwa, jak i niezawodności całego systemu. Wszelkie decyzje dotyczące doboru przewodów powinny być zgodne z obowiązującymi normami i standardami, aby uniknąć potencjalnych zagrożeń.

Pytanie 10

Jaki przyrząd jest wykorzystywany do pomiarów rezystancji izolacyjnej kabli elektrycznych?

A. Anemometr

B. Pirometr

C. Waromierz

D. Megaomomierz

Megaomomierz to naprawdę ważne urządzenie, które pomaga mierzyć rezystancję izolacji, zwłaszcza w elektryce. Jego głównym zadaniem jest sprawdzanie, w jakim stanie są przewody, co jest mega istotne dla bezpieczeństwa naszych instalacji. Zazwyczaj działa przy napięciach od 250 do 5000 V, co daje nam pewność, że jakość izolacji jest na odpowiednim poziomie. Z mojego doświadczenia, regularne pomiary rezystancji izolacji są kluczowe. Powinno się to robić według norm, jak PN-EN 61557, bo to może pomóc w wykryciu problemów, takich jak zwarcia czy upływy prądu. Przecież nikt nie chce mieć nieprzyjemności związanych z awariami czy zagrożeniem dla bezpieczeństwa. Dobrze jest więc pamiętać o konserwacji i systematycznych kontrolach, bo to pozwala uniknąć drogich napraw i utrzymać instalację elektryczną w dobrym stanie.

Pytanie 11

Na podstawie podanych w tabeli wyników pomiarów rezystancji izolacji silnika asynchronicznego trójfazowego o danych U_N = 230/400 V i P_N = 3 kW można stwierdzić, że

R_PE-U1	R_PE-V1	R_PE-W1	R_U1-V1	R_V1-W1	R_W1-U1
6,2 MΩ	5,4 MΩ	3,9 MΩ	6,9 MΩ	4,4 MΩ	4,8 MΩ

A. wystąpiło zwarcie między uzwojeniami V i W.

B. w uzwojeniu U występuje zwarcie do obudowy.

C. w uzwojeniu V występuje przerwa.

D. pogorszyła się izolacja uzwojenia W.

Wybór odpowiedzi sugerującej przerwę w uzwojeniu V jest nieuzasadniony, ponieważ przerwa w uzwojeniu zwykle charakteryzuje się nieskończoną rezystancją, co jest łatwe do zidentyfikowania podczas pomiarów. W rzeczywistości, pomiar rezystancji powinien wykazać brak ciągłości obwodu, co jest nielogiczne w kontekście podanych wyników. Z kolei sugerowanie zwarcia między uzwojeniami V i W jest błędne, ponieważ takie zwarcie prowadziłoby do istotnego spadku rezystancji, a w przypadku, gdy uzwojenia są w dobrym stanie, nie zaobserwujemy takich wartości. Ponadto, twierdzenie o zwarciu do obudowy w uzwojeniu U wskazuje na niepełne zrozumienie zasad działania silników asynchronicznych. Zwarcie do obudowy zazwyczaj skutkuje trwającym uszkodzeniem i może prowadzić do natychmiastowego odłączenia urządzenia od zasilania w celu uniknięcia potencjalnych zagrożeń. Te błędne rozumowania często wynikają z nieprawidłowego myślenia o kondycji izolacji i zjawiskach zachodzących w silnikach. Kluczowe jest zrozumienie, że właściwa diagnoza opiera się na dokładnej analizie pomiarów, a nie na domniemaniach. Dlatego ważne jest, aby zawsze polegać na danych pomiarowych oraz stosować się do standardów branżowych, takich jak normy ISO oraz IEC, które podkreślają znaczenie zrozumienia procesów zachodzących w urządzeniach elektrycznych.

Pytanie 12

Przeglądy okresowe instalacji elektrycznej w budynkach mieszkalnych powinny być realizowane co najmniej raz na

A. 5 lat

B. 1 rok

C. 3 lata

D. 4 lata

Badania okresowe mieszkaniowej instalacji elektrycznej powinny być przeprowadzane co pięć lat, co jest zgodne z obowiązującymi przepisami prawa budowlanego oraz normami PN-HD 60364. Regularne kontrole instalacji elektrycznej są kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania systemu. W trakcie takich badań specjaliści sprawdzają między innymi stan izolacji przewodów, działanie zabezpieczeń oraz ich prawidłowe umiejscowienie. W praktyce oznacza to, że po pięciu latach użytkowania instalacji, warto zlecić jej audyt, aby upewnić się, że nie doszło do degradacji elementów elektrycznych, co mogłoby prowadzić do zwarcia lub pożaru. Dobrą praktyką jest również prowadzenie dokumentacji z przeprowadzonych badań, co ułatwia późniejsze analizy i decyzje dotyczące eksploatacji oraz ewentualnych modernizacji. Osoby wynajmujące mieszkania powinny być świadome, że odpowiedzialność za stan instalacji spoczywa na właścicielu, a regularne przeglądy są nie tylko wyrazem dbałości o bezpieczeństwo, ale również wymaganiem prawnym.

Pytanie 13

Który z podanych wyłączników nadprądowych powinien być użyty w obwodzie zasilającym tylko rezystancyjny grzejnik elektryczny z trzema grzałkami o mocy 3 kW każda, połączonymi w trójkąt i zasilanym z sieci 3/N/PE ~ 400/230 V 50 Hz?

A. CLS6-C16/1N

B. CLS6-B16/4

C. CLS6-B16/3

D. CLS6-B16/3N

Pozostałe odpowiedzi nie spełniają wymagań dotyczących ochrony obwodu zasilającego grzejnik elektryczny. Odpowiedź CLS6-C16/1N nie jest właściwa, ponieważ jest to wyłącznik jednofazowy, a obwód, w którym zainstalowany jest grzejnik, jest trójfazowy. Zastosowanie wyłącznika jednofazowego w obwodzie trójfazowym prowadziłoby do nieprawidłowej ochrony, a w przypadku awarii mogłoby to skutkować poważnymi uszkodzeniami instalacji. Odpowiedź CLS6-B16/4 jest także błędna ze względu na to, że wyłącznik ten ma cztery bieguny, co nie ma zastosowania w obwodach trójfazowych z przewodem neutralnym. W instalacjach trójfazowych wykorzystuje się zazwyczaj wyłączniki trójbiegowe, co czyni tę opcję niewłaściwą. Z kolei wyłącznik CLS6-B16/3N, mimo że teoretycznie mógłby być odpowiedni z uwagi na obecność przewodu neutralnego, nie jest optymalnym wyborem dla obwodu głównie rezystancyjnego, jakim jest grzejnik elektryczny. Obciążenia rezystancyjne charakteryzują się stabilnym prądem, co oznacza, że wyłączniki B są bardziej odpowiednie niż N, które są zaprojektowane do ochrony obwodów z obciążeniami nieliniowymi. Dlatego ważne jest, aby dobór wyłącznika nadprądowego był zgodny z charakterem obciążenia oraz wymaganiami normatywnymi, co zapewnia bezpieczeństwo oraz odpowiednią funkcjonalność instalacji elektrycznej.

Pytanie 14

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-6, 2-4, 3-5

B. 1-4, 2-5, 3-6

C. 1-5, 2-6, 3-4

D. 1-5, 2-4, 3-6

Połączenie uzwojeń silnika trójfazowego w gwiazdę i trójkąt jest kluczowe dla dostosowania jego parametrów pracy do różnych warunków zasilania. W przypadku połączenia w trójkąt, zewrzeć należy zaciski 1-4, 2-5 oraz 3-6, co pozwala na efektywne wykorzystanie napięcia zasilania. Dlaczego ta kombinacja jest poprawna? Zaciski 1-4 łączą początek pierwszego uzwojenia z jego końcem, co umożliwia przepływ prądu przez to uzwojenie. Analogicznie, zaciski 2-5 i 3-6 pełnią tę samą funkcję dla drugiego i trzeciego uzwojenia. W praktyce, takie połączenie zwiększa moc silnika oraz jego moment obrotowy, co jest szczególnie istotne w aplikacjach wymagających wyższych obciążeń, np. w przemyśle ciężkim lub przy napędzie maszyn. Warto zauważyć, że zgodnie z normami IEC w przypadku silników elektrycznych, właściwe ustawienie uzwojeń jest kluczowe dla ich bezpieczeństwa i wydajności. Dobrze skonfigurowany silnik z połączeniem trójkątnym będzie pracował stabilnie i wydajnie, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

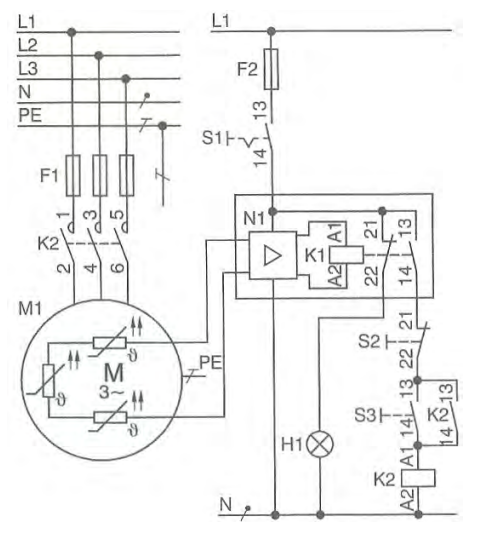

Pytanie 15

Które z zabezpieczeń przed przeciążeniem silnika elektrycznego zastosowano w układzie przedstawionym na schemacie?

A. Zabezpieczenie termistorowe.

B. Wyzwalacz elektromagnetyczny.

C. Przekaźnik hallotronowy.

D. Wyłącznik silnikowy.

Zabezpieczenie termistorowe jest kluczowym elementem ochrony silników elektrycznych przed przegrzaniem. Termistory to elementy, których opór zmienia się pod wpływem temperatury. W odpowiedzi na wzrost temperatury w silniku, termistor wykrywa to zjawisko i przekazuje sygnał do przekaźnika termistorowego (H1), który w razie potrzeby odłącza zasilanie silnika. Dzięki temu zabezpieczenie to jest niezwykle skuteczne w ochronie silnika przed uszkodzeniami spowodowanymi nadmiernym ciepłem. W praktyce, tego typu zabezpieczenia są powszechnie stosowane w różnych aplikacjach przemysłowych oraz w sprzęcie AGD, gdzie niezawodność i bezpieczeństwo są priorytetem. Przykłady zastosowania obejmują kompresory, pompy oraz wentylatory, gdzie nadmierna temperatura mogłaby prowadzić do poważnych uszkodzeń. Zastosowanie termistorów w zgodzie z normami IEC 60947-4-1 jest najlepszą praktyką w branży, zapewniającą długowieczność i efektywność urządzeń elektrycznych.

Pytanie 16

Korzystając z tabeli podaj jakimi przewodami, według sposobu A1, należy wykonać instalację podtynkową gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S?

	Przekrój przewodów, mm²	Obciążalność długotrwała przewodów, A
A	YDYp 2×1,5	14,5
B	YDYp 2×2,5	19,5
C	YDYp 3×1,5	13,5
D	YDYp 3×2,5	18

A. D.

B. C.

C. A.

D. B.

Odpowiedź D jest prawidłowa, ponieważ wybór przewodów YDYp 3×2,5 mm² do instalacji podtynkowej gniazd jednofazowych zabezpieczonych wyłącznikiem nadprądowym B16A w sieci typu TN-S spełnia wszystkie wymogi bezpieczeństwa i normy obciążalności. Zgodnie z normą PN-IEC 60364, przewody muszą być dobrane w taki sposób, aby ich obciążalność długotrwała była wyższa od prądu znamionowego zabezpieczenia, w tym przypadku 16A. Przewody YDYp 3×2,5 mm² charakteryzują się obciążalnością długotrwałą wynoszącą 18A, co sprawia, że są odpowiednie do tego zastosowania. Takie podejście zapewnia nie tylko zgodność z przepisami, ale również minimalizuje ryzyko przegrzania oraz uszkodzenia instalacji. W praktyce, dobra jakość przewodów oraz ich odpowiedni dobór mają kluczowe znaczenie dla bezpieczeństwa użytkowników oraz niezawodności instalacji. Przewody podtynkowe powinny być również odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi oraz działaniem wilgoci, co potwierdza znaczenie staranności w realizacji projektów elektrycznych.

Pytanie 17

Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?

A. Pokrywy polietylenowej.

B. Zewnętrznego splotu włóknistego.

C. Obudowy stalowej.

D. Żył z aluminium.

Pomieszczenia przemysłowe o podwyższonym ryzyku pożarowym wymagają zastosowania odpowiednich materiałów w konstrukcji kabli zasilających. Pancerz stalowy stanowi skuteczną barierę przed mechanicznymi uszkodzeniami, co jest szczególnie istotne w środowiskach, gdzie mogą występować różne czynniki ryzyka. Powłoka polietylenowa natomiast zapewnia nie tylko izolację, ale również odporność na działanie wysokich temperatur. W świetle obowiązujących norm, takie jak PN-EN 50575, istotne jest, aby używane materiały charakteryzowały się niskim poziomem wydzielania dymu oraz niską toksycznością, co ma kluczowe znaczenie w przypadku pożaru. Wybór żył aluminiowych może wydawać się atrakcyjny ze względu na ich niższą wagę i koszt, jednak w kontekście bezpieczeństwa i przewodnictwa elektrycznego, stalowe żyły są preferowane, zwłaszcza w trudnych warunkach eksploatacyjnych. Zastosowanie zewnętrznego oplotu włóknistego w kablach zasilających w takich miejscach jest nieodpowiednie, ponieważ nie spełnia wymogów odporności na ogień. Oploty te nie tylko mogą ulegać uszkodzeniu w wysokich temperaturach, ale również przyczyniać się do szybszego rozprzestrzeniania się ognia. Podejmując decyzję o wyborze odpowiednich materiałów w konstrukcji kabli, kluczowe jest zrozumienie ich właściwości oraz dostosowanie ich do specyfiki środowiska pracy.

Pytanie 18

Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi się do wyłącznika

A. bezpiecznikowego.

B. różnicowoprądowego.

C. nadprądowego.

D. silnikowego.

Wyłącznik różnicowoprądowy, oznaczony na rysunku, to kluczowy element zabezpieczeń w instalacjach elektrycznych, którego fundamentalnym zadaniem jest ochrona przed porażeniem prądem elektrycznym. Jego działanie opiera się na detekcji różnicy prądów płynących przez przewody fazowy i neutralny. W sytuacji, gdy dochodzi do wycieku prądu, na przykład w przypadku uszkodzenia izolacji, wyłącznik natychmiast reaguje, odłączając zasilanie w obwodzie. Stosowanie wyłączników różnicowoprądowych jest zgodne z normami PN-EN 61008 oraz PN-EN 61009, które regulują kwestie dotyczące ochrony przed porażeniem elektrycznym w instalacjach niskonapięciowych. Zastosowanie tych urządzeń w miejscach o zwiększonym ryzyku, jak łazienki czy kuchnie, jest nie tylko zalecane, ale często wymagane przez przepisy budowlane oraz normy dotyczące bezpieczeństwa. Warto również zauważyć, że wyłączniki różnicowoprądowe mogą być stosowane w połączeniu z innymi zabezpieczeniami, co zwiększa poziom ochrony w instalacjach elektrycznych.

Pytanie 19

Która z poniższych czynności nie jest częścią badań eksploatacyjnych silnika elektrycznego?

A. Pomiar napięcia zasilania

B. Pomiar rezystancji uzwojeń stojana

C. Sprawdzenie stanu ochrony przeciwporażeniowej

D. Rozruch próbny urządzenia

W kontekście badań eksploatacyjnych silnika elektrycznego, każda z wymienionych czynności ma swoje znaczenie, ale nie wszystkie są klasyfikowane jako badania samych silników. Pomiar rezystancji uzwojeń stojana jest jednym z najważniejszych badań, które pozwala na ocenę stanu izolacji. Uszkodzenie izolacji może prowadzić do zwarć, co z kolei zagraża nie tylko funkcjonowaniu silnika, ale także bezpieczeństwu użytkowników. Rozruch próbny urządzenia jest kluczowy dla sprawdzenia, czy silnik działa zgodnie z jego specyfikacją i czy nie występują nieprawidłowości w jego pracy. Z kolei sprawdzenie stanu ochrony przeciwporażeniowej jest fundamentalne dla zapewnienia bezpieczeństwa elektrycznego, a jego pominięcie może prowadzić do poważnych wypadków. Wydaje się więc, że pomiar napięcia zasilania powinien być również postrzegany jako istotny, jednak poprzez skoncentrowanie się na nim, można przeoczyć istotne detale związane z samym stanem silnika. W rzeczywistości, badania eksploatacyjne skupiają się głównie na diagnostyce i analizie wewnętrznej stanu silnika, co oznacza, że pomiar napięcia, mimo że ważny w kontekście zasilania, nie dostarcza informacji o zdrowiu silnika. Właściwe podejście do badań eksploatacyjnych wymaga zrozumienia, które czynności mają kluczowe znaczenie dla oceny wewnętrznych komponentów silnika, a które są związane z jego zasilaniem i eksploatacją w kontekście zewnętrznym.

Pytanie 20

Jaką maksymalną wartość impedancji pętli zwarcia można zastosować w trójfazowym układzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczność ochrony przeciwporażeniowej w przypadku uszkodzenia izolacji, gdy wyłączenie tego obwodu ma być realizowane przez instalacyjny wyłącznik nadprądowy C10?

A. 7,7 Ω

B. 8,0 Ω

C. 2,3 Ω

D. 4,6 Ω

Wybór wartości impedancji pętli zwarcia wyższej niż 2,3 Ω w kontekście zapewnienia skutecznej ochrony przeciwporażeniowej jest nieprawidłowy z kilku powodów. Po pierwsze, każda wartość impedancji, która przekracza tę wartość, skutkuje niższym prądem zwarciowym, co wydłuża czas wyłączenia zasilania przez wyłącznik nadprądowy. Dla przykładu, przy impedancji 4,6 Ω prąd zwarciowy wynosi jedynie około 87 A, co może spowodować, że wyłącznik C10 nie zareaguje wystarczająco szybko, co zwiększa ryzyko porażenia. Ponadto, wartość 7,7 Ω oraz 8,0 Ω stawia instalację w strefie ryzyka, gdyż czas wyłączenia może przekroczyć bezpieczne limity określone w normach, co jest sprzeczne z zasadami ochrony elektrycznej. Wartości te są również niezgodne z zaleceniami wynikającymi z dyrektyw unijnych i krajowych przepisów prawa budowlanego, które nakładają obowiązek przeprowadzenia analizy ryzyka oraz projektowania instalacji zgodnie z zasadami bezpieczeństwa. W praktyce, projektanci i wykonawcy powinni zawsze dążyć do zminimalizowania impedancji pętli zwarcia, aby zapewnić maksymalną ochronę użytkowników. Nieprzestrzeganie tej zasady może prowadzić do poważnych konsekwencji, zarówno dla użytkowników, jak i dla samej instalacji elektrycznej.

Pytanie 21

Aby zapobiec przegrzewaniu uzwojeń silnika indukcyjnego, nie powinno się długotrwale

A. obniżać poślizgu

B. zwiększać oporu wirnika

C. zmniejszać współczynnika mocy

D. przekraczać prądu znamionowego

Zmniejszanie poślizgu silnika indukcyjnego, zwiększanie rezystancji wirnika czy też zmniejszanie współczynnika mocy to podejścia, które mogą wydawać się logiczne na pierwszy rzut oka, jednak nie są skutecznymi metodami zapobiegania przegrzaniu uzwojeń. Poślizg w silniku indukcyjnym to różnica między prędkością obrotową wirnika a prędkością pola magnetycznego. Zmniejszenie poślizgu może teoretycznie prowadzić do większej wydajności, jednak w praktyce zmniejszenie poślizgu, zwłaszcza poniżej wartości nominalnej, może powodować wzrost prądu roboczego, co w konsekwencji prowadzi do przegrzania silnika. Zwiększenie rezystancji wirnika, choć może być postrzegane jako poprawa stabilności prądu, w rzeczywistości powoduje wzrost strat mocy i ciepła, co może przyczynić się do przegrzania. Współczynnik mocy, będący miarą efektywności wykorzystania energii elektrycznej, jeśli jest zmniejszany, powoduje, że więcej energii jest przekształcane w ciepło, co dodatkowo zwiększa ryzyko przegrzania. Typowe błędy myślowe, które prowadzą do takich wniosków, to mylenie efektywności energetycznej z bezpieczeństwem pracy silnika. Należy pamiętać, że fundamentalną zasadą eksploatacji silników indukcyjnych jest zawsze przestrzeganie ich parametrów znamionowych, aby zapobiec uszkodzeniom i zapewnić długoterminowe działanie.

Pytanie 22

Jakiego składnika nie może mieć kabel zasilający do rozdzielnicy głównej w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod kątem pożaru?

A. Pancerza stalowego

B. Zewnętrznego oplotu włóknistego

C. Żył aluminiowych

D. Powłoki polietylenowej

Kable zasilające rozdzielnicę główną w pomieszczeniach przemysłowych niebezpiecznych pod względem pożarowym muszą spełniać szczególne wymagania dotyczące ochrony przed pożarem oraz uszkodzeniami mechanicznymi. Żyły aluminiowe, mimo że są powszechnie stosowane, mają swoje ograniczenia. Aluminium jest materiałem bardziej podatnym na utlenianie, co może prowadzić do korozji połączeń, a w rezultacie do zagrożenia pożarowego. Pancerz stalowy, chociaż jest materiałem odpornym na uszkodzenia mechaniczne, również nie jest odpowiedni w każdej sytuacji, zwłaszcza w przypadku instalacji w miejscach o dużej wilgotności, gdzie stal może ulegać korozji. Z kolei powłoka polietylenowa jest stosunkowo odpornym materiałem, lecz w określonych warunkach może nie spełniać wymogów odporności na wysoką temperaturę. Często błędnie przyjmuje się, że każdy z tych materiałów jest wystarczająco bezpieczny do użycia w atmosferze zagrożenia pożarowego, co prowadzi do nieodpowiednich decyzji w projektowaniu instalacji elektrycznych. Kluczowe jest, aby przy wyborze materiałów kierować się normami oraz standardami branżowymi, które jasno określają wymagania dla kabli w trudnych warunkach, a ich ignorowanie może prowadzić do poważnych konsekwencji dla bezpieczeństwa. W praktyce, w zakładach przemysłowych, gdzie występują substancje łatwopalne, należy stosować jedynie te materiały, które zapewniają maksymalną ochronę przed ryzykiem pożaru.

Pytanie 23

Która z podanych przyczyn jest odpowiedzialna za ocieranie wirnika o stojan w silniku indukcyjnym klatkowym podczas jego działania?

A. Nagle zwiększone napięcie zasilające

B. Nagle zmniejszone napięcie zasilające

C. Poluzowanie tabliczki zaciskowej

D. Pęknięcie pierścieni zwierających pręty wirnika

Pęknięcie pierścieni zwierających pręty wirnika to istotny problem, który może prowadzić do ocierania wirnika o stojan w silniku indukcyjnym klatkowym. Pierścienie te mają na celu zapewnienie stabilności wirnika podczas jego obrotu, a ich integralność strukturalna jest kluczowa dla poprawnej pracy silnika. Kiedy pierścienie ulegają uszkodzeniu, wirnik może zacząć się przemieszczać zbyt blisko stojana, co doprowadza do tarcia i potencjalnych uszkodzeń obu komponentów. W kontekście praktycznym, regularne przeglądy i testy wizualne silników, w tym kontrola stanu pierścieni zwierających, są kluczowe dla zapobiegania takim awariom. Zgodnie z najlepszymi praktykami w branży, każda usterka powinna być diagnozowana i usuwana natychmiastowo, aby uniknąć dalszych uszkodzeń oraz kosztownych przestojów. Warto również zaznaczyć, że ogólny stan wirnika i jego osprzętu powinien być systematycznie monitorowany na podstawie standardów, takich jak IEC 60034, które szczegółowo określają wymagania dotyczące silników elektrycznych.

Pytanie 24

Kontrole instalacji elektrycznej w obiektach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co

A. 5 lat

B. 3 lata

C. 2 lata

D. 4 lata

Przeglądy instalacji elektrycznej w budynkach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co 5 lat, co jest zgodne z przepisami oraz normami zawartymi w Polskich Normach (PN). Regularne przeglądy mają na celu zapewnienie bezpieczeństwa użytkowników obiektów oraz zachowanie sprawności technicznej instalacji. W trakcie przeglądów dokonuje się oceny stanu technicznego instalacji, co pozwala na wczesne wykrycie ewentualnych usterek czy nieprawidłowości, które mogłyby prowadzić do niebezpiecznych sytuacji, takich jak pożar czy porażenie prądem. Przykładowo, w obiektach takich jak szkoły czy szpitale, gdzie bezpieczeństwo jest kluczowe, regularne przeglądy są niezbędne, aby spełniać wymogi prawa oraz zapewnić komfort i bezpieczeństwo ich użytkowników. Pamiętajmy, że odpowiedzialność za przeprowadzanie tych przeglądów spoczywa na właścicielu obiektu, który powinien współpracować z wyspecjalizowanymi firmami elektrycznymi, aby mieć pewność, że prace są prowadzone zgodnie z aktualnymi normami i najlepszymi praktykami.

Pytanie 25

W jakim schemacie sieciowym nie można używać wyłączników różnicowoprądowych jako zabezpieczeń przed porażeniem w przypadku uszkodzenia?

A. W systemie TN-S

B. W systemie TT

C. W systemie IT

D. W systemie TN-C

Układy sieciowe TT i TN-S są zaprojektowane z myślą o bezpieczeństwie użytkowników i skutecznej ochronie przeciwporażeniowej. W układzie TT, przewód neutralny (N) jest uziemiony lokalnie, co pozwala na stosowanie wyłączników różnicowoprądowych. Ochrona opiera się na różnicy prądów między przewodami, co umożliwia szybkie wyłączenie zasilania w przypadku wykrycia uszkodzenia. Z kolei układ TN-S, w którym przewody N i PE są oddzielone, również wspiera użycie RCD, zapewniając efektywną detekcję prądów różnicowych. W przypadku układu IT, którego celem jest zminimalizowanie ryzyka porażenia poprzez zastosowanie izolacji oraz lokowanie uziemienia, wyłączniki różnicowoprądowe również mogą być stosowane, jednak ich użycie jest bardziej ograniczone w porównaniu do układów TN i TT. W szczególności, w układach TN-C, połączenie przewodów neutralnych i ochronnych w jeden przewód prowadzi do poważnych problemów związanych z bezpieczeństwem, takich jak niemożność skutecznego wyłączenia obwodu w przypadku uszkodzenia. Dla projektantów instalacji elektrycznych kluczowe jest zrozumienie, że dobór odpowiednich elementów ochronnych powinien być zgodny z zasadami bezpieczeństwa i standardami, aby zminimalizować ryzyko porażenia prądem elektrycznym.

Pytanie 26

W instalacji elektrycznej z napięciem nominalnym 230 V, skonstruowanej w systemie TN-S, działa urządzenie, które należy do pierwszej klasy ochronności. Jakie środki powinny być wdrożone, aby zapewnić dodatkową ochronę przed porażeniem w tym urządzeniu?

A. Zainstalować transformator redukcyjny

B. Wykonać lokalne połączenia wyrównawcze

C. Ułożyć dodatkową warstwę izolacyjną na podłożu

D. Połączyć obudowę z przewodem ochronnym

Połączenie obudowy urządzenia z przewodem ochronnym jest kluczowym środkiem zabezpieczającym przed porażeniem elektrycznym w instalacjach elektrycznych. W przypadku urządzeń klasy I, które polegają na ochronie poprzez uziemienie, takie połączenie ma na celu zapewnienie, że w przypadku awarii izolacji, prąd upływowy zostanie skierowany do ziemi, co zminimalizuje ryzyko porażenia prądem. W instalacjach TN-S, gdzie przewód ochronny (PE) jest oddzielony od przewodu neutralnego (N), jest to szczególnie istotne. Przykładem praktycznym może być sprzęt AGD, jak lodówka czy pralka, które muszą mieć pewne połączenia ochronne, aby zapewnić bezpieczeństwo użytkowników. Standardy takie jak PN-IEC 60364 stanowią podstawę dla projektowania i wykonania instalacji elektrycznych, a także definiują wymagania dotyczące ochrony przed porażeniem elektrycznym, co podkreśla znaczenie właściwego połączenia obudowy z przewodem ochronnym.

Pytanie 27

Do wykonania pomiarów impedancji pętli zwarciowej metodą spadku napięcia, zgodnie ze schematem przedstawionym na rysunku, wykorzystano impedancję Z = 50 Ω i otrzymano wyniki:
-wyłącznik otwarty, U₁ = 230 V
-wyłącznik zamknięty, U₂ = 200 V, I = 4,0 A
Impedancja badanej pętli zwarciowej wynosi

A. 7,5 Ω

B. 57,5 Ω

C. 42,3 Ω

D. 3,7 Ω

Często pojawiającą się trudnością w obliczaniu impedancji pętli zwarciowej jest nieuwzględnienie kluczowych parametrów podczas analizy danych pomiarowych. Odpowiedzi, które zwracają uwagę na wartości takie jak 42,3 Ω czy 57,5 Ω, mogą wynikać z nieprawidłowego zrozumienia różnicy napięć. W zadaniu przedstawiono różnicę między napięciem przy otwartym wyłączniku a napięciem przy zamkniętym, co wskazuje na spadek napięcia, który należy brać pod uwagę w dalszych obliczeniach. Wartości te mogą być mylące, gdyż może wystąpić tendencja do pomijania ważnych kroków matematycznych lub błędnego stosowania wzorów. Na przykład, wyliczając impedancję, niektórzy mogą niefortunnie wziąć pod uwagę jedynie jedno z napięć zamiast obliczyć jego różnicę, co prowadzi do zaniżenia lub zawyżenia rzeczywistej wartości impedancji. Ponadto, mogą wystąpić błędy związane z zastosowaniem nieodpowiednich jednostek lub pomijania istotnych czynników, takich jak rezystancja obwodu, co również wpływa na ostateczny wynik. Zrozumienie związku między napięciem, prądem i impedancją jest kluczowe dla efektywnego diagnozowania i naprawy problemów w instalacjach elektrycznych, a także dla zapewnienia ich bezpieczeństwa i niezawodności.

Pytanie 28

Jakie będą konsekwencje obniżenia wartości napięcia zasilającego silnik indukcyjny o kilka procent, gdy pracował on z napięciem znamionowym i obciążeniem mocą nominalną przy niezmiennej częstotliwości i stałym, niezależnym od prędkości obrotowej momencie obciążenia?

A. Wzrost przeciążalności silnika oraz spadek prądu pobieranego z sieci

B. Spadek przeciążalności silnika oraz wzrostu prądu pobieranego z sieci

C. Spadek przeciążalności silnika oraz prądu pobieranego z sieci

D. Wzrost przeciążalności silnika oraz prądu pobieranego z sieci

Zmniejszenie napięcia zasilającego silnik indukcyjny prowadzi do obniżenia momentu obrotowego, co skutkuje zmniejszeniem przeciążalności silnika. Tego rodzaju silniki są projektowane w taki sposób, aby pracować w określonym zakresie napięcia. Obniżenie napięcia wpływa negatywnie na wydajność silnika, co może prowadzić do błędnego założenia, że przeciążalność wzrośnie. Odpowiedzi, które sugerują zwiększenie przeciążalności silnika, wynikają z nieporozumienia dotyczącego charakterystyki pracy silników indukcyjnych. Zwiększenie prądu pobieranego z sieci nie jest w rezultacie zjawiskiem korzystnym, gdyż może prowadzić do przegrzewania się uzwojeń i uszkodzenia izolacji. Producenci silników podkreślają, że przy spadku napięcia musimy też brać pod uwagę spadek sprawności samego urządzenia. Zmniejszenie napięcia nie tylko wpływa na prąd, ale również na aspekty termiczne silnika, co jest szczególnie istotne w kontekście standardów bezpieczeństwa. W praktyce, przy obciążeń przekraczających nominalne, silnik nie jest w stanie przenieść momentu obrotowego, co prowadzi do ryzyka jego uszkodzenia. W branżach, gdzie wymagane są precyzyjne parametry pracy, takie jak przemysł spożywczy czy chemiczny, zachowanie odpowiednich wartości napięcia zasilania jest kluczowe dla bezpieczeństwa i efektywności procesów produkcyjnych.

Pytanie 29

Zgodnie z aktualnymi regulacjami, czas pomiędzy następnymi kontrolami skuteczności ochrony przed porażeniem prądem dla instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi, w strefach zagrożonych wybuchem oraz na terenie otwartym nie może przekraczać

A. dwa lata

B. pół roku

C. pięć lat

D. jeden rok

Wybór odpowiedzi "dwa lata", "pół roku" lub "pięć lat" wynika z niepełnego zrozumienia przepisów dotyczących ochrony przeciwporażeniowej w specyficznych warunkach. Okres dwóch lat jest zbyt długi w kontekście pomieszczeń, gdzie ryzyko uszkodzeń instalacji elektrycznych jest znacznie wyższe z powodu obecności substancji żrących lub innych czynników zewnętrznych. W takich środowiskach, gdzie instalacje są narażone na korozję, kontrola powinna być przeprowadzana co najmniej raz w roku, aby zminimalizować ryzyko awarii. Z drugiej strony, okres pół roku, mimo że krótszy, może być niewystarczający w kontekście zmieniającego się stanu technicznego instalacji w trudnych warunkach eksploatacji. Wybór pięcioletniego okresu kontroli jest rażąco nieodpowiedni, ponieważ nie uwzględnia specyfiki miejsc, gdzie komponenty elektryczne mogą szybko ulegać degradacji. Każdy z tych błędnych wyborów nie uwzględnia także przepisów prawa budowlanego oraz norm branżowych, które jasno wskazują na wymóg rocznych kontroli jako standard bezpieczeństwa. Niezrozumienie tych regulacji oraz potencjalnych konsekwencji związanych z rzadkimi kontrolami może prowadzić do poważnych incydentów, które mogą być kosztowne zarówno w aspekcie finansowym, jak i bezpieczeństwa ludzi. Dlatego kluczowe jest dokładne zapoznanie się z przepisami oraz standardami pracy w danym środowisku, aby podejmować świadome decyzje dotyczące bezpieczeństwa instalacji elektrycznych.

Pytanie 30

Jak zastosowanie w instalacji puszek rozgałęźnych o stopniu ochrony IP 43 zamiast wymaganych w projekcie o stopniu ochrony IP44 wpłynie na jej jakość?

A. Zmniejszy się odporność na pył.

B. Poprawi się klasa izolacji.

C. Zmniejszy się odporność na wilgoć.

D. Poprawi się klasa ochrony.

Dobra robota, że zwróciłeś uwagę na wybór puszek rozgałęźnych z IP 43. Wiesz, że to gorsza opcja w porównaniu do IP 44? IP oznacza, jak dobrze urządzenie radzi sobie z wodą i innymi nieprzyjemnościami. W przypadku IP 43, ochrona przed wilgocią nie jest zbyt silna, więc urządzenia mogą być narażone na wodne mgły, ale nie na krople wody spadające pod kątem. W przeciwieństwie do tego, IP 44 to lepsza opcja, jeśli chodzi o odporność na wilgoć, co jest super ważne w miejscach jak łazienki czy piwnice. Tak naprawdę, dobierając odpowiednie puszki, nie tylko dbamy o bezpieczeństwo, ale też o długość życia całej instalacji elektrycznej. Wybór elementów z właściwą klasą ochrony ma ogromny wpływ na to, jak system będzie działał i zmniejsza ryzyko różnych awarii związanych z wilgocią.

Pytanie 31

Z uwagi na ryzyko uszkodzenia izolacji uzwojeń, używanie bezpieczników w obwodzie przekładnika jest zabronione?

A. napięciowego po stronie wtórnej

B. napięciowego po stronie pierwotnej

C. prądowego po stronie wtórnej

D. prądowego po stronie pierwotnej

Odpowiedź "prądowego po stronie wtórnej" jest prawidłowa, ponieważ zastosowanie bezpieczników w obwodzie przekładnika prądowego po stronie wtórnej może prowadzić do uszkodzenia izolacji uzwojeń. Przekładniki prądowe są wykorzystywane do pomiarów prądu oraz ochrony obwodów elektrycznych, a ich konstrukcja jest zaprojektowana tak, aby zachować integralność i dokładność pomiarów. Jeśli zastosujemy bezpiecznik po stronie wtórnej, w przypadku zwarcia lub nadmiernego prądu, może dojść do przerwania obwodu, co skutkuje powstaniem wysokiego napięcia, które może uszkodzić izolację. W praktyce, aby zapewnić bezpieczeństwo i niezawodność działania systemów pomiarowych, zaleca się stosowanie odpowiednich zabezpieczeń, takich jak układy ograniczające prąd, a także monitorowanie obwodów za pomocą przyrządów pomiarowych, które mogą dostarczyć informacji o stanie przekładnika. Przykładem może być stosowanie odpowiednich przekładników do systemów zabezpieczeń, które są zgodne z normami IEC 60044, co podkreśla bezpieczeństwo i wydajność tych urządzeń w aplikacjach przemysłowych.

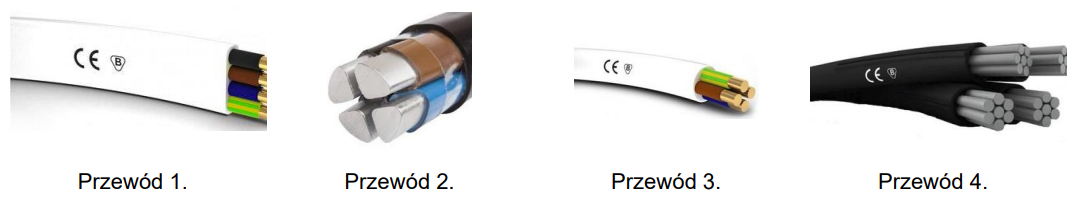

Pytanie 32

Którym z przewodów należy wykonać przyłącze napowietrzne budynku z sieci TN-C o napięciu 230/400 V?

A. Przewodem 3.

B. Przewodem 4.

C. Przewodem 2.

D. Przewodem 1.

Przewód numer 4 to dobry wybór do przyłącza napowietrznego w budynku z sieci TN-C o napięciu 230/400 V. Odpowiada on różnym istotnym wymaganiom, które są ważne dla takiej instalacji. Z tym przewodem nie ma obaw o warunki atmosferyczne, bo jest dobrze izolowany, zresztą muszą to być przewody, które poradzi sobie w deszczu, śniegu czy podczas wietrzenia. Przewód 4 jest wielożyłowy, co daje mu większą elastyczność i lepszą odporność na uszkodzenia. Poza tym, warto mieć na uwadze, że powinien on też być odporny na promieniowanie UV oraz zmiany temperatur, bo to ważne, żeby długo działał w trudnych warunkach. W standardach branżowych, jak PN-EN 50525, można znaleźć wymagania dotyczące takich przewodów oraz to, dlaczego wybór przewodu 4 jest sensowny. Dobrze jest też pamiętać, że odpowiedni wybór przewodów wpływa na bezpieczeństwo użytkowników i niezawodność całej instalacji elektrycznej.

Pytanie 33

Trójfazowy silnik indukcyjny, obciążony połową swojej mocy znamionowej, działa z prędkością n = 1450 obr/min. W pewnym momencie doszło do spadku prędkości obrotowej, co spowodowało charakterystyczne "buczenie" silnika. Jakie mogły być przyczyny tego zakłócenia w pracy silnika?

A. Brak napięcia w jednej z faz

B. Podwojony moment obciążenia

C. Kilku procentowy wzrost napięcia zasilania

D. Odłączenie przewodu ochronnego od zacisku PE

Zanik napięcia w jednej z faz silnika indukcyjnego trójfazowego prowadzi do nierównomiernego przepływu prądu w uzwojeniach, co skutkuje spadkiem momentu obrotowego oraz zwiększeniem prędkości ślizgu. Silnik, zamiast stabilnie pracować, zaczyna generować wibracje i dźwięki, co objawia się charakterystycznym "buczeniem". W przypadku pracy z obciążeniem wynoszącym połowę mocy znamionowej, silnik może być w stanie tolerować pewne zakłócenia, ale zanik napięcia w jednej fazie jest krytycznym problemem. Przykładowo, w przemyśle, awarie zasilania w jednej fazie mogą prowadzić do uszkodzeń silników oraz innych komponentów systemu, dlatego ważne jest stosowanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe oraz monitoring jakości zasilania. Aby poprawić niezawodność systemów elektrycznych, stosuje się również układy równoważące obciążenia międzyfazowe. Stosując te zasady, można znacząco zwiększyć bezpieczeństwo i efektywność pracy silników.

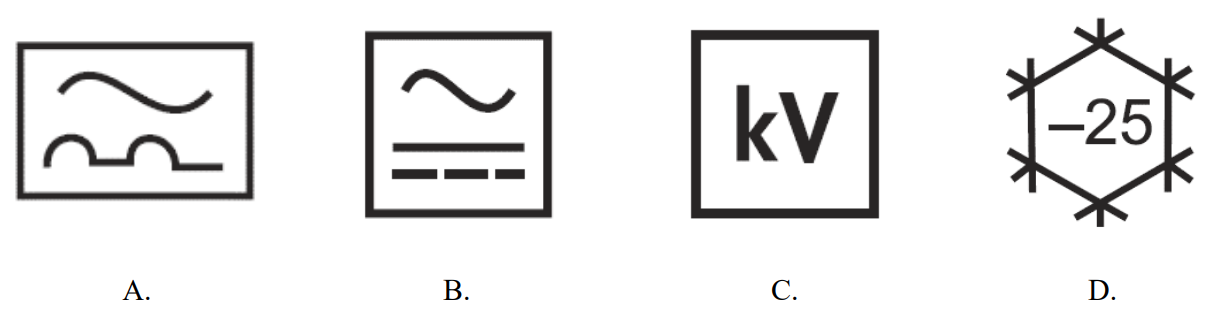

Pytanie 34

Na placu budowy budynku mieszkalnego należy wykonać i zabezpieczyć instalację elektryczną tymczasową. Który z symboli przedstawionych na rysunkach powinien być umieszczony na wyłączniku różnicowoprądowym wysokoczułym, aby ten był przystosowany do warunków środowiskowych?

A. C.

B. A.

C. D.

D. B.

Wybór symbolu innego niż D. wskazuje na nieprawidłowe zrozumienie wymagań dotyczących instalacji elektrycznych w trudnych warunkach, jakie panują na placu budowy. Wyłączniki różnicowoprądowe, które nie są przystosowane do niskich temperatur, mogą nie działać zgodnie z założeniem, co w skrajnych przypadkach naraża osoby pracujące na placu budowy na ryzyko porażenia prądem elektrycznym. Wiele osób może popełnić błąd, myśląc, że standardowe wyłączniki różnicowoprądowe wystarczą do ochrony w każdych warunkach. Jednak to podejście ignoruje fakt, że urządzenia te muszą być odpowiednio dostosowane do specyficznych warunków panujących na budowie, jak np. zmienne temperatury czy wilgotność. Wybierając niewłaściwy symbol, można także nie zwrócić uwagi na wymagania dotyczące ochrony przed zwarciami, co może prowadzić do poważnych konsekwencji. Standardy branżowe, jak norma PN-EN 61008-1, jasno określają, jakie parametry powinny mieć urządzenia ochronne, by skutecznie zabezpieczać instalacje elektryczne. W przypadku wystąpienia niskich temperatur, zaleca się stosowanie wyłączników, które są specjalnie zaprojektowane do pracy w takich warunkach, co zabezpiecza cały system i zwiększa jego niezawodność. Zrozumienie znaczenia odpowiedniego doboru symboli i parametrów urządzeń elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa w miejscu pracy.

Pytanie 35

Na wartość impedancji pętli zwarcia w systemie TN-C wpływ mają

A. metoda ułożenia przewodów w instalacji

B. liczba przewodów umieszczonych w korytkach

C. materiał izolacyjny przewodów

D. przekrój żył przewodów

Wartość impedancji pętli zwarcia w sieci TN-C jest kluczowym parametrem, który wpływa na bezpieczeństwo instalacji elektrycznej. Przekrój żył przewodów ma bezpośredni wpływ na oporność elektryczną i tym samym na impedancję pętli zwarcia. Im większy przekrój przewodów, tym mniejsza ich oporność, co prowadzi do niższej wartości impedancji pętli. To z kolei pozytywnie wpływa na czas zadziałania zabezpieczeń nadprądowych, co jest zgodne z wymaganiami normy PN-IEC 60364. W praktyce, odpowiednio dobrany przekrój przewodów zapewnia, że w przypadku zwarcia prąd zwarciowy będzie na tyle wysoki, aby zadziałały zabezpieczenia, minimalizując ryzyko uszkodzeń oraz pożaru. Właściwy dobór przekroju żył jest szczególnie ważny w instalacjach o dużym obciążeniu, gdzie niewłaściwe wartości impedancji mogą prowadzić do awarii systemu.

Pytanie 36

W trakcie pracy silnika indukcyjnego przedstawionego na rysunku zauważono bardzo wolno kręcące się skrzydła wentylatora oraz stwierdzono mocne nagrzewanie się obudowy silnika. Która z wymienionych usterek powoduje opisane objawy?

A. Wypadnięty wpust blokujący wentylator na wale.

B. Zużyte łożyska silnika powodujące luz.

C. Wyłamanie się kilku łopatek na skrzydle wentylatora.

D. Poluzowana śruba dociskowa wentylatora.

Wybór innych odpowiedzi, takich jak wyłamanie się kilku łopatek na skrzydle wentylatora, poluzowana śruba dociskowa wentylatora czy zużyte łożyska silnika, może wynikać z niepełnego zrozumienia wpływu tych usterek na wydajność wentylacji silnika. Z perspektywy technicznej, wyłamanie łopatek niekoniecznie prowadzi do wolnego obrotu wentylatora, ale raczej do jego nierównomiernej pracy i potencjalnych wibracji, które mogą prowadzić do innych uszkodzeń. Przypadek poluzowanej śruby dociskowej, choć może wpływać na stabilność wentylatora, wciąż pozwala na pewien ruch, a nie całkowite unieruchomienie wentylatora. Zużyte łożyska mogą generować dodatkowe ciepło i nieprawidłowy luz, ale także nie powodują bezpośrednio spowolnienia obrotów wentylatora, co jest kluczowym objawem w analizowanym przypadku. Typowym błędem w ocenie sytuacji jest skupianie się na objawach bez zrozumienia ich przyczyn. Współczesne podejścia do diagnostyki i konserwacji silników podkreślają znaczenie analizy wzorców pracy oraz regularnych przeglądów, co pozwala na wczesne wykrycie i eliminację potencjalnych problemów. Dlatego tak ważne jest, aby w każdym przypadku dokładnie zidentyfikować źródło problemu i unikać pochopnych wniosków.

Pytanie 37

Silnik prądu stałego w układzie szeregowym dysponuje parametrami: P_N = 8 kW, U_N = 440 V, I_N = 20 A, R_t = 0,5 ? (całkowita rezystancja twornika), R_W = 0,5 ? (rezystancja wzbudzenia). Jaką wartość powinna mieć całkowita rezystancja rozrusznika, jeśli prąd rozruchowy silnika ma wynosić dwa razy więcej niż prąd znamionowy?

A. 10 ?

B. 21 ?

C. 22 ?

D. 11 ?

Aby obliczyć całkowitą wartość rezystancji rozrusznika, należy najpierw zrozumieć, że przy rozruchu silnika prąd osiąga wartość dwukrotnie wyższą niż prąd znamionowy. W tym przypadku prąd rozruchowy wynosi 2 * I_N = 2 * 20 A = 40 A. Całkowita rezystancja układu, która pozwoli na osiągnięcie tego prądu przy napięciu znamionowym, może być obliczona za pomocą prawa Ohma: R = U / I. Podstawiając dane: R = 440 V / 40 A = 11 ?. Następnie, uwzględniając rezystancje twornika (R_t = 0,5 ?) oraz rezystancję wzbudzenia (R_W = 0,5 ?), możemy obliczyć całkowitą rezystancję rozrusznika jako: R_rozrusznika = R - (R_t + R_W) = 11 ? - 1 ? = 10 ?. Takie wyliczenie jest kluczowe przy projektowaniu obwodów rozruchowych i zapewnia, że silnik będzie uruchamiany w sposób bezpieczny i efektywny. W praktyce, prawidłowe dobranie rezystancji rozrusznika może znacznie wydłużyć żywotność sprzętu oraz zminimalizować ryzyko uszkodzeń.

Pytanie 38

Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na

Pomiar między zaciskami silnika	Rezystancja
U1 – U2	32 Ω
V1 – V2	32 Ω
W1 – W2	32 Ω
U1 – V1	0
V1 – W1	5 MΩ
U1 – W1	5 MΩ
U1 – PE	0
V1 – PE	0
W1 – PE	5 MΩ

A. przerwę w uzwojeniu U1 - U2.

B. zwarcie między uzwojeniami U1 - U2 oraz W1 - W2.

C. zwarcie międzyzwojowe w uzwojeniu W1 - W2.

D. uszkodzoną izolację w uzwojeniach U1 - U2 oraz V1 - V2.

Wyniki pomiarów rezystancji izolacji uzwojeń U1 - U2 oraz V1 - V2, które wynoszą 0 Ω, jednoznacznie wskazują na uszkodzenie izolacji tych uzwojeń. Zgodnie z normami branżowymi, rezystancja izolacji powinna być na poziomie minimum 1 MΩ, a wartość zerowa oznacza bezpośrednie zwarcie z obwodem ochronnym (PE). Uszkodzona izolacja może prowadzić do niebezpiecznych sytuacji, w tym do porażenia prądem oraz uszkodzenia urządzeń. W praktyce, przed uruchomieniem silników trójfazowych, zawsze należy przeprowadzać pomiary rezystancji izolacji, aby zapewnić ich prawidłowe funkcjonowanie oraz bezpieczeństwo. W przypadku stwierdzenia niskiej rezystancji, należy przeprowadzić dokładne oględziny oraz ewentualną wymianę uszkodzonego uzwojenia. Regularne monitorowanie tych parametrów jest kluczowe dla minimalizacji ryzyka awarii i zapewnienia długoterminowej niezawodności sprzętu.

Pytanie 39

Jakie konsekwencje wystąpią w instalacji elektrycznej po zamianie przewodów ADY 2,5 mm² na DY 2,5 mm²?

A. Obniżenie obciążalności prądowej

B. Obniżenie rezystancji pętli zwarciowej

C. Zwiększenie temperatury przewodu

D. Wzrost spadku napięcia na przewodach

Wymiana przewodów ADY 2,5 mm² na DY 2,5 mm² prowadzi do zmniejszenia rezystancji pętli zwarciowej dzięki zastosowaniu przewodów o lepszej jakości i właściwościach materiałowych. Przewody DY charakteryzują się mniejszym oporem elektrycznym, co bezpośrednio wpływa na efektywność działania instalacji elektrycznej. Przy niższej rezystancji pętli zwarciowej, w przypadku awarii, prąd zwarciowy jest wyższy, co pozwala na szybsze działanie zabezpieczeń, takich jak wyłączniki nadprądowe czy różnicowoprądowe. Standardy określające wymagania dla instalacji elektrycznych, jak PN-IEC 60364, podkreślają znaczenie minimalizowania rezystancji w systemach elektroenergetycznych, aby zapewnić bezpieczeństwo i niezawodność. Przykładem praktycznym jest instalacja w obiektach przemysłowych, gdzie szybka reakcja zabezpieczeń jest kluczowa dla ochrony sprzętu i ludzi. Właściwe dobranie przewodów w instalacjach elektrycznych ma zatem kluczowe znaczenie dla bezpieczeństwa oraz efektywności energetycznej.

Pytanie 40

Który z wymienionych pomiarów odbiorczych instalacji elektrycznej w układzie TN-S został wykonany za pomocą miernika przedstawionego na rysunku?

A. Pomiar impedancji pętli zwarcia.

B. Pomiar rezystancji uziemienia uziomu odgromowego.

C. Pomiar rezystancji uziemienia uziomu ochronnego.

D. Pomiar rezystancji izolacji przewodów.

Wybór pomiaru rezystancji uziemienia zamiast pomiaru rezystancji izolacji przewodów to nie najlepszy pomysł, i wyjaśnię dlaczego. Każdy z tych pomiarów wymaga innego sprzętu, a miernik, który masz na rysunku, jest do pomiaru izolacji. On generuje wyższe napięcie, bo to ważne do oceny stanu izolacji. A już pomiar impedancji pętli zwarcia, to zupełnie inne narzędzie, które bada bezpieczeństwo w sytuacji zwarcia. Z kolei rezystancja uziemienia dotyczy, jak dobrze system uziemiający działa i odprowadza prąd do ziemi, kiedy coś się dzieje. Czasem ludzie mylą te pojęcia i to prowadzi do nieporozumień. Warto to zrozumieć, bo źle podejmowane decyzje mogą skutkować poważnymi awariami i to nie jest coś, co można zbagatelizować. Dlatego każdy elektryk powinien znać te różnice i umieć je zastosować w praktyce.

Rozpocznij nowy egzamin

Powrót do strony głównej
