Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 11 czerwca 2026 13:33
Data zakończenia: 11 czerwca 2026 13:38

Egzamin niezdany

Wynik: 12/40 punktów (30,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Obiekt techniczny może zostać zlikwidowany, jeśli wydatki na przywrócenie jego funkcjonalności przekroczą procentową wartość równą

A. 75% kosztów zakupu nowego obiektu

B. 90% kosztów zakupu nowego obiektu

C. 60% kosztów zakupu nowego obiektu

D. 45% kosztów zakupu nowego obiektu

Wybór odpowiedzi 90%, 60% czy 45% może świadczyć o pewnym nieporozumieniu co do granicy opłacalności. Przykładowo, stawiając 90%, można wpaść w pułapkę likwidacji obiektów, które powinny być jeszcze utrzymywane, bo ich renowacja mogłaby się opłacić. Z kolei 60% czy 45% nie pokazują właściwego momentu, kiedy można jeszcze korzystać z obiektu. To może prowadzić do zbyt wczesnej decyzji o likwidacji, co nie jest fajne, bo warto myśleć o długoterminowym zarządzaniu. Warto by było przy ocenie kosztów napraw brać pod uwagę nie tylko wydatki, ale także to, co można zyskać, korzystając z obiektu. W zarządzaniu infrastrukturą trzeba bazować na dobrych analizach, żeby nie wpaść w problemy, które mogą później prowadzić do finansowych kłopotów.

Pytanie 2

Na rysunku przedstawiono przekrój pompy

A. zębatej.

B. łopatkowej.

C. śrubowej.

D. tłokowej.

Pompa łopatkowa, przedstawiona na rysunku, jest szczególnym rodzajem pompy objętościowej, w której przemieszczenie cieczy odbywa się dzięki ruchowi wirnika z zamontowanymi łopatkami. Łopatki te poruszają się w komorach pompy, co powoduje zwiększenie objętości w tych komorach, a tym samym zassanie cieczy z wlotu. Pompy łopatkowe znajdują szerokie zastosowanie w przemyśle chemicznym, petrochemicznym oraz w systemach hydraulicznych, gdzie wymagane jest precyzyjne i efektywne przetłaczanie cieczy. Wysoka wydajność oraz możliwość pracy z cieczami o różnych lepkościach sprawiają, że są one preferowane w wielu aplikacjach przemysłowych. Zgodnie z dobrymi praktykami inżynieryjnymi, ich dobór powinien być oparty na charakterystyce medium, warunkach pracy oraz wymaganiach systemowych, co pozwoli na optymalne działanie pompy.

Pytanie 3

W hydrokinetycznych przekładniach stosuje się głównie

A. obniżenie lepkości oleju hydraulicznego w wyniku ruchu elementów przekładni.

B. przekazywanie energii do elementów przekładni przez przepływający olej hydrauliczny.

C. zwiększenie lepkości oleju hydraulicznego na skutek ruchu elementów przekładni.

D. zmianę ciśnienia oleju spowodowaną zmianą jego objętości w wyniku podgrzewania.

Podane odpowiedzi, które sugerują, że w przekładniach hydrokinetycznych kluczowe są zmiany ciśnienia oleju w wyniku nagrzewania, spadek lub wzrost lepkości oleju, nie oddają istoty działania tego typu przekładni. Przekładnia hydrokinetyczna opiera się na zasadzie hydraulicznego przenoszenia energii. Zmiana ciśnienia oleju może być skutkiem jego przepływu, ale nie jest to główny mechanizm działania. Podkreślenie spadku lepkości oleju hydraulicznego pod wpływem ruchu elementów przekładni jest mylne, gdyż lepkość oleju jest czynnikiem stabilnym, a jej zmiana nie jest wymagana do efektywnej transmisji energii. W rzeczywistości, zbyt niski poziom lepkości oleju może prowadzić do nieefektywności systemu oraz zwiększonego zużycia elementów mechanicznych. Z kolei wzrost lepkości oleju podczas ruchu elementów przekładni jest również błędny, gdyż w praktyce oleje hydrauliczne są projektowane tak, aby utrzymywały optymalny poziom lepkości w różnych warunkach pracy. Typowym błędem myślowym w podejściu do przekładni hydrokinetycznych jest konfuzja pomiędzy właściwościami fizycznymi oleju a zasadą działania mechanizmu przenoszenia mocy. Ważne jest, aby zrozumieć, że efektywność przekładni hydrokinetycznych polega na umiejętności przekazywania energii przez olej, a nie na zmianach jego lepkości czy ciśnienia.

Pytanie 4

Jaką przekładnię stosuje się, aby zabezpieczyć układ napędowy urządzenia przed uszkodzeniem w sytuacji chwilowego przeciążenia?

A. przekładnię pasową z pasem klinowym

B. przekładnię zębatą

C. przekładnię pasową z pasem zębatym

D. przekładnię łańcuchową

Przekładnie pasowe z pasem zębatym, łańcuchowe oraz zębate, choć powszechnie stosowane w różnych układach napędowych, nie oferują tego samego poziomu ochrony przed przeciążeniem co przekładnia pasowa z pasem klinowym. Przekładnia pasowa z pasem zębatym, mimo że zapewnia precyzyjne przenoszenie ruchu, jest zaawansowana technologicznie i nie przewiduje mechanizmu ochrony przed przeciążeniem, co może prowadzić do uszkodzenia komponentów w przypadku nadmiernych obciążeń. Z kolei przekładnie łańcuchowe, chociaż charakteryzują się dużą sprawnością i są odporne na przeciążenia, mogą powodować znaczne zużycie łańcucha, a także wymagać regularnej konserwacji, co może wpłynąć na ich niezawodność w trudnych warunkach pracy. Przekładnie zębate, będące jednymi z najbardziej efektywnych pod względem przenoszenia mocy, nie posiadają wbudowanego mechanizmu przeciążeniowego, co czyni je mniej odpowiednimi w sytuacjach, gdzie chwilowe przeciążenia mogą wystąpić. W rzeczywistości, nieodpowiedni dobór przekładni może prowadzić do znacznych kosztów napraw oraz przestojów w produkcji, co jest niepożądane w każdej branży. Dlatego ważne jest, aby zrozumieć, że wybór odpowiedniego typu przekładni ma kluczowe znaczenie dla efektywności operacyjnej i długowieczności urządzeń.

Pytanie 5

Ile warunków równowagi można wyróżnić w każdym płaskim układzie sił?

A. Trzy

B. Dwa

C. Sześć

D. Cztery

Patrząc na błędne odpowiedzi, to widać, że sporo z nich wynika z nieporozumienia co do zasad równowagi. Na przykład, myślenie o czterech warunkach równowagi może wynikać z tego, że ktoś myśli, że każdy kierunek siły musi mieć swój własny warunek. A tak naprawdę, wystarczą te dwa kierunki (poziomy i pionowy), żeby ustalić równowagę. Odpowiedź mówiąca o sześciu warunkach może się wziąć z pomylenia statyki z dynamiką, gdzie rzeczywiście mogą być inne zmienne, ale to już inny temat. W dodatku, mówienie o czterech warunkach może być efektem niejasności w pojęciach związku między momentami a siłami. Kluczowe jest, żeby zrozumieć, że w analizie statycznej nie potrzebujemy więcej niż te trzy zasady, bo one już zapewniają pełną równowagę. Dlatego warto dobrze ogarnąć te koncepcje, bo to podstawa w inżynierii i fizyce.

Pytanie 6

Mechanizm tarcia płynnego pomiędzy powierzchniami stykających się części przedstawia rysunek oznaczony literą

A. A.

B. D.

C. B.

D. C.

Nieprawidłowe odpowiedzi są wynikiem nieporozumienia dotyczącego różnych rodzajów tarcia. Tarcie suche, przedstawione jako opcja B, oznacza sytuację, w której dwie powierzchnie stykają się bez zastosowania smaru, co prowadzi do znacznego zużycia oraz uszkodzenia materiałów. W przypadku tarcia suchego występuje duża siła oporu, co może skutkować przegrzewaniem się i deformacją stykających się elementów. Tarcie graniczne, reprezentowane w odpowiedziach C i D, obejmuje sytuacje, w których warstwy smarne są zbyt cienkie lub niewłaściwie dobrane, co prowadzi do kontaktu metal-metal. W szczególności tarcie graniczne z mikrokręgiem smarowym (C) może wystąpić, gdy smar nie zapewnia pełnej ochrony, co prowadzi do niesprawności i obniżonej wydajności. Z kolei tarcie graniczne z warstwą graniczną (D) wiąże się z tworzeniem się lokalnych obszarów tarcia, które mogą prowadzić do uszkodzenia warstwy smarnej oraz poważnych awarii. Zrozumienie różnic między tymi mechanizmami jest kluczowe dla inżynierów, aby mogli oni dobierać odpowiednie metody smarowania i minimalizować ryzyko awarii. Często popełnianym błędem jest ignorowanie znaczenia smarowania w projektowaniu komponentów mechanicznych, co prowadzi do krótszej żywotności maszyn oraz wyższych kosztów eksploatacji.

Pytanie 7

Do produkcji nakiełków wykorzystuje się

A. nawiertaki

B. wiertła

C. rozwiertaki

D. pogłębiacze

Rozwiercaki, wiertła i pogłębiacze to narzędzia, które nie są dedykowane do wykonywania nakiełków, lecz pełnią odmienne funkcje w procesach obróbczych. Rozwiercaki, na przykład, są zaprojektowane do zwiększania średnicy już istniejącego otworu, a nie do przygotowywania nowego. Używanie rozwiercaka w miejscu, gdzie konieczne jest wywiercenie nakiełka, może prowadzić do niepoprawnego kształtu otworu, co w konsekwencji wpłynie na jakość montażu. Wiertła z kolei służą do wykonywania otworów, ale ich konstrukcja nie zawsze umożliwia precyzyjne formowanie nakiełków, co może prowadzić do uszkodzeń materiału. Pogłębiacze natomiast są używane do wykonywania otworów o większej głębokości, co również nie odpowiada na potrzebę tworzenia nakiełków. Typowym błędem myślowym jest zakładanie, że wszystkie narzędzia do wiercenia są wymienne i mogą być stosowane zamiennie, co jest nieprawdziwe. Ważne jest, aby znać zastosowanie każdego narzędzia i dobierać je w zależności od specyficznych wymagań danego zadania obróbczego, co jest kluczowe dla zapewnienia wysokiej jakości wykonania oraz efektywności produkcji.

Pytanie 8

Jaki typ zaworu powinien być wykorzystany w systemie hydraulicznym, jeśli część cieczy ma być kierowana do aktuatora, a pozostała część ma trafiać do zbiornika lub innej części układu o niższym ciśnieniu?

A. Bezpieczeństwa

B. Dławiący

C. Redukcyjny

D. Przelewowy

Wybór niewłaściwego zaworu w układzie hydraulicznym może prowadzić do wielu problemów operacyjnych i technicznych. Zawór dławiący, choć użyteczny w regulacji przepływu, nie jest odpowiedni w sytuacji, gdy część cieczy ma być odprowadzana do zbiornika. Dławiący zawór ogranicza przepływ, co może skutkować gromadzeniem się ciśnienia, prowadząc do potencjalnych awarii. Zawór redukcyjny, z drugiej strony, służy do obniżania ciśnienia w danej gałęzi układu, co również nie odpowiada potrzebie odprowadzenia nadmiaru cieczy. Jego funkcjonalność koncentruje się na stabilizacji ciśnienia, a nie na kierunkowaniu cieczy. Zawór bezpieczeństwa jest zaprojektowany do otwierania się w momencie, gdy ciśnienie przekracza krytyczną wartość, co również nie odpowiada na potrzebę skierowania nadmiaru cieczy do zbiornika. W praktyce może to prowadzić do nieefektywnego zarządzania cieczą w układzie, a także do niebezpiecznych sytuacji, gdy ciśnienie w systemie wzrasta zbyt wysoko. Kluczowe jest zrozumienie, że każdy z tych zaworów ma swoje specyficzne zastosowanie i nie można ich stosować zamiennie w sytuacjach wymagających precyzyjnego zarządzania przepływem cieczy.

Pytanie 9

Rodzaj obróbki skrawaniem, w której narzędzie wykonuje ruch obrotowy oraz równocześnie prostoliniowy ruch posuwowy, to

A. ciągnięcie

B. struganie

C. toczenie

D. wiercenie

Wiercenie to proces obróbczy, w którym narzędzie skrawające wykonuje ruch obrotowy wokół własnej osi, jednocześnie przesuwając się wzdłuż osi narzędzia w kierunku materiału obrabianego. Proces ten jest kluczowy w wielu zastosowaniach przemysłowych, w tym w produkcji otworów o różnych średnicach w metalach i tworzywach sztucznych. W przypadku wiercenia, narzędzia skrawające, takie jak wiertła, są projektowane tak, aby umożliwiały efektywne usuwanie materiału oraz zapewniały odpowiednią jakość powierzchni. Standardy branżowe, takie jak ISO 1000 dotyczące tolerancji otworów, wskazują na znaczenie precyzyjnych wymiarów, co jest możliwe właśnie dzięki odpowiedniemu doborowi narzędzi oraz parametrów obróbczych. Przykładowo, w przemyśle lotniczym i motoryzacyjnym, wiercenie jest niezbędne do tworzenia otworów montażowych, a jego precyzyjne wykonanie przekłada się na bezpieczeństwo i niezawodność końcowego produktu. Warto również zwrócić uwagę na zastosowanie technologii komputerowego wspomagania produkcji (CAM), które umożliwia optymalizację procesu wiercenia, co zwiększa efektywność oraz redukuje koszty.

Pytanie 10

W celu zapobieżenia przypadkowemu i niepożądanemu zwolnieniu ładunku w dźwignicach wykorzystuje się

A. blokady

B. wielokrążki

C. uchwyty i chwytaki

D. hamulce zapadkowe

Hamulce zapadkowe to naprawdę ważna część systemu, który chroni ładunek w dźwignicach. Ich konstrukcja sprawia, że w razie awarii albo nagłego zatrzymania od razu blokują ruch. To bardzo istotne, bo dzięki temu zmniejsza się ryzyko, że ładunek spadnie i może kogoś zranić. W praktyce używa się ich w różnych urządzeniach, jak dźwigi budowlane, suwnice czy wciągarki. Normy branżowe, np. EN 13155, mówią o tym, jak ważne jest, by stosować odpowiednie zabezpieczenia, w tym właśnie hamulce zapadkowe, żeby zapewnić bezpieczeństwo i niezawodność pracy. Użycie takich hamulców w dźwignicach to zresztą nie tylko dobra praktyka, ale też zgodność z najlepszymi standardami inżynieryjnymi, co znacznie podnosi bezpieczeństwo w pracy.

Pytanie 11

Jaka jest teoretyczna sprawność obiegu Carnota, gdy temperatura źródła ciepła wynosi 500 K, a czynnik w trakcie przemiany schładza się do 300 K?

A. 80%

B. 20%

C. 60%

D. 40%

Zrozumienie sprawności obiegu Carnota jest kluczowe dla analizy wydajności systemów energetycznych. Odpowiedzi wskazujące na 60%, 20% czy 80% opierają się na błędnych założeniach dotyczących relacji pomiędzy temperaturami źródła ciepła i chłodnicy. W przypadku 60% można błędnie założyć, że sprawność obiegu jest po prostu proporcjonalna do różnicy temperatur, co ignoruje kluczowy wpływ wartości bezwzględnych temperatur na wydajność. Odpowiedź 20% może wynikać z nieprawidłowego zastosowania wzoru na sprawność, a także z pomieszania pojęć związanych z temperaturami ciepła i chłodzenia. Odpowiedź 80% sugeruje, że różnice temperatur są zbyt wysokie, co również jest sprzeczne z zasadami termodynamiki, które jasno stwierdzają, że sprawność nie może przekraczać 100% i zawsze jest mniejsza od 1 dla rzeczywistych procesów. Te błędne koncepcje są wynikiem niedostatecznego zrozumienia podstawowych zasad termodynamiki oraz nieprzestrzegania precyzyjnych standardów obliczeń energetycznych, co prowadzi do nieprawidłowych wniosków na temat efektywności obiegów termodynamicznych.

Pytanie 12

Do kategorii przenośników cięgnowych zalicza się przenośnik

A. wstrząsowy

B. wałkowy

C. śrubowy

D. zabierakowy

Pomimo tego, że inne wymienione typy przenośników mogą mieć zastosowanie w różnych procesach transportowych, nie należą do grupy przenośników cięgnowych. Przenośniki śrubowe, na przykład, działają na zasadzie obracającego się śruby, która przemieszcza materiały wzdłuż cylindra. Chociaż efektywnie transportują materiały sypkie, ich działanie nie opiera się na zastosowaniu cięgien do przenoszenia ładunków. Przenośniki wstrząsowe i wałkowe również różnią się zasadą działania. Wstrząsowe przenośniki wykorzystują mechanizm drgający do przesuwania materiałów, a ich zastosowanie jest typowe w sytuacjach, gdzie konieczne jest przesunięcie materiału w sposób delikatny. Z kolei przenośniki wałkowe działają na zasadzie grawitacyjnego lub mechanicznego przesuwania ładunków po wałkach, co również nie ma związku z technologią cięgnową. Wybór nieodpowiednich typów przenośników może prowadzić do nieefektywności procesów logistycznych, a także do uszkodzenia transportowanych materiałów, co w konsekwencji przekłada się na wzrost kosztów operacyjnych. Warto zatem dobrze rozumieć różnice między tymi rozwiązaniami, aby podejmować świadome decyzje w zakresie wyboru odpowiedniego systemu transportowego.

Pytanie 13

Jakie z przedstawionych połączeń są klasyfikowane jako nierozłączne?

A. Wpustowe

B. Spawane

C. Sworzniowe

D. Gwintowe

W rozważanym pytaniu połączenia gwintowe, wpustowe oraz sworzniowe są klasyfikowane jako połączenia rozłączne. Połączenia gwintowe, choć powszechnie stosowane w różnych dziedzinach, charakteryzują się elementami, które można łatwo odkręcić i wymienić. W praktyce oznacza to, że można je zdemontować bez uszkodzenia samego połączenia. Często spotyka się je w konstrukcjach mechanicznych, gdzie wymiana elementów jest standardową procedurą konserwacyjną. Podobnie, wpustowe połączenia, które polegają na osadzeniu elementu w wpustach, również zapewniają łatwość demontażu. Z kolei połączenia sworzniowe, wykorzystujące sworzenie, są wygodne w przypadku elementów, które muszą być często urządzenia wymieniane lub regulowane. Błędne jest zatem myślenie, że te typy połączeń mogą być traktowane jak spawane, ponieważ ich główną cechą jest możliwość rozłączenia. Kluczowym błędem w rozumieniu tych połączeń jest ignorowanie ich zastosowania i funkcji w inżynierii; podczas gdy połączenia spawane są projektowane dla trwałości i integralności konstrukcji, inne wymienione połączenia są z definicji zaprojektowane z myślą o elastyczności i łatwości konserwacji.

Pytanie 14

Do transportu międzyoperacyjnego elementów malowanych w lakierni proszkowej, zgodnie z przedstawionym schematem organizacyjnym, najkorzystniej będzie zastosować

A. przenośniki płytowe.

B. system transportu podwieszanego.

C. przenośniki taśmowe.

D. system przenośników rolkowych.

System transportu podwieszanego jest optymalnym rozwiązaniem dla lakierni proszkowej, gdzie kluczowe jest efektywne przemieszczanie elementów malowanych między różnymi stacjami obróbczych. Taki system umożliwia wykorzystanie przestrzeni w pionie, co jest istotne w halach produkcyjnych o ograniczonej powierzchni. Ponadto, podwieszane przenośniki pozwalają na łatwe manewrowanie elementami, eliminując ryzyko ich uszkodzenia podczas transportu. Dzięki zastosowaniu systemu transportu podwieszanego, proces lakierowania staje się bardziej zautomatyzowany i zwiększa się jego wydajność. Przykładowo, w wielu zakładach przemysłowych, takich jak produkcja mebli czy części samochodowych, systemy te są standardem, co przyczynia się do obniżenia kosztów operacyjnych i poprawy jakości końcowego produktu. Warto również zauważyć, że stosowanie transportu podwieszanego zgodne jest z najlepszymi praktykami w zakresie ergonomii i organizacji pracy, co wpływa pozytywnie na bezpieczeństwo pracowników.

Pytanie 15

Zasadę poprawnego osadzania łożysk kulkowych poprzecznych przedstawia rysunek oznaczony literą

A. D.

B. B.

C. A.

D. C.

Odpowiedź C jest poprawna, ponieważ ilustruje zasadę prawidłowego osadzania łożysk kulkowych poprzecznych, która polega na jednoczesnym wywieraniu nacisku na pierścień wewnętrzny i zewnętrzny. To podejście zapewnia równomierne rozłożenie sił działających na łożysko, co jest kluczowe dla jego długotrwałej pracy i minimalizacji ryzyka uszkodzeń. W praktyce, jeśli nacisk nie jest równomiernie rozłożony, może to prowadzić do szybkiego zużycia łożyska, a nawet do jego awarii. Zgodnie z normami europejskimi ISO 281 dotyczącymi łożysk, kluczowe jest stosowanie odpowiednich technik montażu i demontażu łożysk, aby zapewnić ich optymalne funkcjonowanie. Właściwe osadzenie łożyska ma również wpływ na precyzję pracy maszyn i urządzeń, w których są one stosowane, dlatego znajomość tych zasad jest niezbędna dla inżynierów i techników. Warto zaznaczyć, że w wielu branżach, takich jak motoryzacja czy przemysł maszynowy, dokładność montażu łożysk kulkowych jest kluczowa dla bezpieczeństwa oraz efektywności procesów produkcyjnych.

Pytanie 16

Aby wykonać czterokątne głowice śrub, materiał do obróbki powinien być zamocowany w

A. imadle obrotowym

B. podzielnicy uniwersalnej

C. uchwycie Morse'a

D. uchwycie tokarskim

Użycie uchwytu Morse'a do mocowania materiału do obróbki jest niewłaściwe w kontekście wykonywania czterokątnego łba śruby, ponieważ uchwyt ten jest przeznaczony głównie do mocowania narzędzi skrawających w wrzecionach maszyn, a nie do zamocowywania detali. Uchwyt tokarski również nie jest optymalny, gdyż jego główną funkcją jest trzymanie materiałów cylindrycznych, a nie kształtów wielokątnych. W obróbce detali o prostokątnym kształcie, jak w przypadku czterokątnego łba śruby, wykorzystanie imadła obrotowego może być kuszące, jednak imadło to najlepiej sprawdza się w przypadku materiałów, które wymagają jedynie prostego mocowania bez konieczności precyzyjnego ustawienia pod kątem, co jest kluczowe w tej sytuacji. Typowym błędem myślowym jest założenie, że wszystkie narzędzia do mocowania są zamienne, co prowadzi do niewłaściwych wyborów w praktyce. Wybór nieodpowiedniego narzędzia może skutkować niską jakością obróbki, trudnościami w uzyskaniu pożądanych wymiarów oraz zwiększonym ryzykiem uszkodzenia zarówno materiału, jak i narzędzi. Należy pamiętać, że w procesach obróbczych kluczowe jest dopasowanie narzędzia do specyfiki obrabianego materiału oraz pożądanego kształtu, co w przypadku czterokątnego łba śruby jednoznacznie wskazuje na konieczność zastosowania podzielnicy uniwersalnej.

Pytanie 17

Koło zębate walcowe o zębach łukowych przedstawiono na rysunku oznaczonym literą

A. A.

B. C.

C. B.

D. D.

Wybór jednej z pozostałych odpowiedzi świadczy o niedostatecznej znajomości charakterystyki kół zębatych oraz ich profili. Koło zębate oznaczone literą B, które posiada proste zęby, jest wykorzystywane w podstawowych mechanizmach, jednak jego zastosowanie w bardziej zaawansowanych systemach jest ograniczone. Zęby proste generują większe hałasy oraz mają tendencję do szybszego zużywania się, zwłaszcza przy dużych obciążeniach, co obniża efektywność przekazywania momentu obrotowego. W przypadku koła zębatego C, którego zęby przypominają specyficzny kształt tekstur, brak jest standardowych zastosowań w przemyśle, co może prowadzić do nieodpowiednich rozwiązań w projektowaniu. Z kolei koło D, z prostymi zębami z wycięciami, może być mylnie postrzegane jako lepsze rozwiązanie, jednak tego typu konstrukcje z reguły nie zapewniają optymalnych właściwości jezdnych i są często stosowane w sytuacjach wymagających jedynie minimalnej wydajności. Błędy w analizie profilu zębów mogą wynikać z braku zrozumienia zasad dynamiki i kinematyki w układach mechanicznych, co jest kluczowe dla efektywnego projektowania systemów opartych na kołach zębatych. Właściwy wybór profilu zęba ma fundamentalne znaczenie dla trwałości i niezawodności układów napędowych oraz mechanicznych, co podkreśla znaczenie edukacji w tym zakresie dla inżynierów pracujących w branży.

Pytanie 18

Do nastawienia określonego ciśnienia w przedstawionym na rysunku zaworze bezpieczeństwa służy następujący zestaw części:

A. sprężyna, wodzik sprężyny, śruba nastawna, nakrętka zaciskowa.

B. grzybek, sprężyna, korpus, nakrętka zaciskowa.

C. grzybek, sprężyna, wodzik sprężyny, osłona.

D. sprężyna, wodzik sprężyny, śruba nastawna, pokrywa.

W przypadku niepoprawnych odpowiedzi, można zauważyć, że brak w nich kluczowych komponentów, które są niezbędne dla prawidłowego działania zaworu bezpieczeństwa. Odpowiedzi, które nie uwzględniają sprężyny, wodzika sprężyny, śruby nastawnej oraz nakrętki zaciskowej, sugerują brak zrozumienia mechanizmu działania zaworu. Zawory bezpieczeństwa są projektowane w taki sposób, aby mogły skutecznie zabezpieczać instalacje przed nadmiernym ciśnieniem. Zawory te nie mogą prawidłowo funkcjonować bez odpowiednich elementów, które wspólnie pełnią rolę w regulacji ciśnienia. Typowym błędem jest mylenie roli poszczególnych części, co prowadzi do wnioskowania, że zestaw części, który nie zawiera wszystkich kluczowych elementów, może być wystarczający. W praktyce, brak sprężyny uniemożliwiłby prawidłowe zamykanie zaworu, a pominięcie śruby nastawnej uniemożliwia regulację ciśnienia, co w konsekwencji stwarzałoby ryzyko awarii systemu. Wiedza na temat budowy i działania zaworów bezpieczeństwa jest niezbędna, aby uniknąć niebezpiecznych sytuacji w środowisku przemysłowym, dlatego tak istotne jest zrozumienie ich funkcji w kontekście zabezpieczeń procesowych.

Pytanie 19

Montaż spoczynkowych połączeń wielowypustowych nie jest realizowany przy użyciu

A. podgrzewania wałka

B. specjalnych narzędzi

C. prasy śrubowej

D. podgrzewania piasty

Montaż spoczynkowych połączeń wielowypustowych może być mylnie postrzegany jako proces, który można wykonać przy użyciu różnych metod podgrzewania, jednakże nie każda z nich jest właściwa. Podgrzewanie piasty, na przykład, często nie przynosi oczekiwanych rezultatów, ponieważ może prowadzić do rozszerzenia elementu w sposób, który nie ułatwia montażu, a wręcz może generować dodatkowe napięcia i nieprawidłowości w geometrii połączenia. Nieodpowiednie podejście polegające na podgrzewaniu piasty może prowadzić do deformacji materiału i obniżenia jego wytrzymałości. Ponadto, wykorzystanie specjalnych przyrządów w kontekście montażu spoczynkowych połączeń wielowypustowych jest również niewłaściwym wyborem, ponieważ, chociaż przyrządy te mogą być użyteczne w innych procesach, nie zapewniają one odpowiedniego dopasowania ani wymaganego luzu montażowego. Użycie prasy śrubowej jest natomiast często mylone z procesem montażu połączeń wielowypustowych, jednakże ta metoda nie jest optymalna, ponieważ może skutkować nadmiernym naciskiem na elementy, co może prowadzić do ich uszkodzenia lub niewłaściwego osadzenia. Kluczowym błędem myślowym jest przekonanie, że jakiekolwiek podgrzewanie czy mechaniczne wspomaganie montażu wystarczy, by uzyskać trwałe połączenie; w rzeczywistości, każdy z tych procesów musi być starannie dobrany w kontekście specyfikacji materiałowych oraz wymagań montażowych, aby uniknąć niekorzystnych skutków w późniejszym użytkowaniu elementów.

Pytanie 20

Które z przedstawionych na rysunku narzędzi stosuje się do montażu pierścieni tłokowych?

A. D.

B. C.

C. B.

D. A.

Z wyboru narzędzi do montażu pierścieni tłokowych, to naprawdę ważna sprawa, bo jak zrobisz to źle, to silnik może mieć poważne problemy. Na rysunku C widzisz opaskę do montażu tłoków, ale ona ma zupełnie inną rolę. Jej zadanie to kompresja pierścieni, gdy wprowadzasz tłok do cylindra. Używając opaski zamiast szczypiec, możesz uszkodzić pierścienie, a to na pewno nie wyjdzie silnikowi na zdrowie. Narzędzia B i D, które też wybrałeś, nie nadają się do montażu pierścieni, więc to kolejny błąd. Często ludzie mylą funkcje narzędzi i nie rozumieją, do czego są przeznaczone. W mechanice ważne jest, żeby dobrze dobierać narzędzia, bo złe mogą prowadzić do uszkodzeń. Wiesz, wiedza o tym, jakie narzędzia używać, to podstawa, szczególnie w warsztacie, gdzie naprawiasz silniki.

Pytanie 21

Na podstawie charakteru realizowanej pracy, obrabiarki skrawające klasyfikowane są jako

A. urządzeń technologicznych

B. przetworników energii mechanicznej

C. urządzeń transportowych

D. silników

Obrabiarki skrawające są klasyfikowane jako urządzenia technologiczne, ponieważ ich głównym celem jest przetwarzanie materiałów poprzez usuwanie nadmiaru masy za pomocą narzędzi skrawających. Przykładami takich obrabiarek są tokarki, frezarki czy wiertarki, które są niezbędne w przemyśle mechanicznym i produkcji. W praktyce, obrabiarki skrawające są wykorzystywane do precyzyjnego kształtowania elementów maszyn, co jest kluczowe w wielu dziedzinach, takich jak motoryzacja, lotnictwo czy elektronika. Użycie obrabiarek skrawających pozwala na osiągnięcie wysokiej dokładności wymiarowej oraz powtarzalności produkcji, co jest zgodne z normami ISO, takimi jak ISO 2768 dotyczące tolerancji wymiarowych. Dobre praktyki obejmują również regularne przeglądy i konserwację obrabiarki, co zapewnia nieprzerwaną i efektywną produkcję oraz minimalizuje ryzyko awarii.

Pytanie 22

Do zamontowania wrzeciona wiertarki w obudowie należy użyć łożysk

A. ślizgowe przegubowe

B. walcowe poprzeczne

C. kulowe wzdłużne

D. baryłkowe poprzeczne

Odpowiedź kulkowe wzdłużne jest poprawna, ponieważ łożyska te są najczęściej stosowane w montażu wrzecion wiertarek ze względu na ich zdolność do przenoszenia dużych obciążeń promieniowych oraz osiowych. W przypadku urządzeń takich jak wiertarki, które operują przy wysokich prędkościach obrotowych, łożyska kulkowe wzdłużne zapewniają nie tylko odpowiednią stabilność, ale również minimalizują opory tarcia, co przekłada się na efektywność energetyczną i żywotność maszyny. Przykładem zastosowania łożysk kulkowych wzdłużnych mogą być wiertarki stołowe, gdzie ich jakość i precyzja mają kluczowe znaczenie dla uzyskiwanych wymiarów i gładkości powierzchni obrabianych materiałów. Ponadto, zgodnie z normami ISO 281, łożyska te powinny być odpowiednio dobierane przez inżynierów konstrukcyjnych, co zapewnia ich optymalną wydajność i bezpieczeństwo operacyjne. Właściwy dobór łożysk w aplikacjach mechanicznych, takich jak wiertarki, jest istotnym elementem projektowania, który wpływa na całą konstrukcję urządzenia, a tym samym na jego funkcjonalność.

Pytanie 23

Do kategorii przenośników bezcięgnowych można zakwalifikować przenośnik

A. kubełkowy

B. zabierakowy

C. śrubowy

D. taśmowy

Przenośniki śrubowe są jednym z typów przenośników bezcięgnowych, co oznacza, że transportują materiały bez użycia taśm, łańcuchów czy innych elementów cięgnowych. Działają na zasadzie obracającego się śruby w zamkniętej rurze, co umożliwia transport materiałów sypkich, granulowanych oraz małych przedmiotów. Przykładem zastosowania przenośników śrubowych są zakłady przemysłowe zajmujące się transportem cementu, zboża czy nawozów, gdzie ich zdolność do pracy w trudnych warunkach i zamknięta konstrukcja zapobiegają rozprzestrzenieniu się materiałów. W branży budowlanej przenośniki śrubowe są wykorzystywane do przesuwania ciężkich materiałów na dużych wysokościach, co zwiększa efektywność pracy. Ponadto, zgodnie z normami ISO i PN, przenośniki te muszą spełniać określone wymagania dotyczące bezpieczeństwa i niezawodności, co czyni je rozwiązaniem zgodnym z najlepszymi praktykami branżowymi.

Pytanie 24

Na rysunku przedstawione jest sprzęgło

A. cierne.

B. kłowe.

C. kołnierzowe.

D. samonastawne.

Sprzęgło kołnierzowe, które zostało przedstawione na rysunku, jest kluczowym elementem w mechanikach przenoszenia napędu. Charakteryzuje się ono zastosowaniem dwóch kołnierzy połączonych za pomocą śrub, co zapewnia stabilne i wytrzymałe połączenie między wałami. W praktyce sprzęgła kołnierzowe są często wykorzystywane w systemach napędowych, gdzie wymagana jest wysoka precyzja oraz niezawodność przenoszenia momentu obrotowego. Przykładem zastosowania mogą być maszyny przemysłowe, gdzie sprzęgła te łączą silniki z przekładniami, zapewniając efektywną transmisję mocy. Dodatkowo, sprzęgła kołnierzowe są niewrażliwe na zmiany temperatury i obciążenia, co czyni je idealnym rozwiązaniem w trudnych warunkach pracy. Aby zapewnić ich długowieczność, istotne jest zachowanie odpowiednich tolerancji podczas montażu oraz regularne kontrole stanu technicznego, co jest zgodne z najlepszymi praktykami w inżynierii mechanicznej.

Pytanie 25

Wskaż wartość reakcji w punkcie A belki przedstawionej na rysunku.

A. RA = 1/3F

B. RA = 3/4F

C. RA = 2/3F

D. RA = 1/2F

Odpowiedź RA = 3/4F jest poprawna, ponieważ wynika z analizy równowagi statycznej belki. W celu zapewnienia równowagi, suma momentów sił działających na belkę musi wynosić zero. Przykład obliczenia momentów, który przeprowadziliśmy, polegał na obliczeniu momentu siły F względem punktu B belki, gdzie odległość wynosi 3 metry. Zastosowanie równania momentów: RA * 4m - F * 3m = 0 pozwala nam wyznaczyć wartość reakcji w punkcie A. Ostatecznie, z równania uzyskujemy RA = 3/4F. Tego typu analizy są kluczowe w inżynierii budowlanej oraz projektowaniu konstrukcji, gdzie zapewnienie bezpieczeństwa i stabilności obiektów jest podstawowym wymogiem. Dobre praktyki w inżynierii statycznej nakazują uwzględnienie wszystkich sił i momentów w obliczeniach, co jest niezbędne do skutecznego zaprojektowania i analizy nośności obiektów.

Pytanie 26

Elementem przedstawionym na zdjęciu jest

A. podkładka sprężynująca wewnętrzna.

B. pierścień uszczelniający metalowy.

C. pierścień Segera zewnętrzny.

D. pierścień Segera wewnętrzny.

Kiedy patrzysz na odpowiedzi, pierścień uszczelniający metalowy nie pasuje do tego, co widzisz na zdjęciu. To uszczelnienie ma inną funkcję – chroni przed wyciekami płynów, a nie zabezpiecza elementów mechanicznych. Pierścień Segera wewnętrzny też nie jest dobrym wyborem, bo jest robiony do montażu w otworach, a nie na zewnątrz wału jak pierścień zewnętrzny. Jak wybierzesz zły typ, możesz mieć problemy z montażem i awarie w systemie, zwłaszcza jeśli elementy są obciążone. Podobnie jest z podkładką sprężynującą wewnętrzną – to również inny rodzaj elementu, który działa na innych zasadach. Żeby dobrze zrozumieć, jak te elementy działają, trzeba się przyjrzeć ich budowie i przeznaczeniu. Często dochodzi do nieporozumień, bo ludzie nie znają dobrze specyfikacji technicznych. Wiedza o mechanice i inżynierii jest kluczowa, żeby prawidłowo rozpoznać i wybrać odpowiednie elementy, co wpływa na efektywność i trwałość całych układów.

Pytanie 27

Na rysunku przedstawiono przenośnik

A. śrubowy.

B. zabierakowy.

C. wałkowy grawitacyjny.

D. wałkowy napędzany.

Stwierdzenie, że przenośnik przedstawiony na rysunku jest wałkowy napędzany, zabierakowy lub śrubowy, opiera się na nieporozumieniu dotyczącym zasad działania tych urządzeń. Przenośnik wałkowy napędzany jest wyposażony w silniki, które generują ruch wałków, co umożliwia transportowanie ładunków w poziomie lub pod kątem. W omawianym przypadku brak jakichkolwiek elementów napędowych i mechanizmów napędu wskazuje, że nie jest to typ przenośnika, który wymaga energii zewnętrznej do działania. W przypadku przenośników zabierakowych, ich charakterystycznym elementem są zabieraki, które pomagają w podnoszeniu i przesuwaniu towarów w pionie; takie elementy są nieobecne w analizowanym przypadku. Z kolei przenośnik śrubowy wykorzystuje spiralne elementy do transportu materiałów sypkich, co również nie ma miejsca w przedstawionym rysunku, gdzie wałki są głównym elementem transportowym. Typowe błędy myślowe prowadzące do mylnej klasyfikacji obejmują nieuwzględnienie kluczowych cech konstrukcyjnych oraz funkcjonalnych przenośników. Zrozumienie różnic między tymi typami przenośników jest kluczowe dla ich prawidłowego doboru w kontekście zastosowań inżynieryjnych i logistycznych.

Pytanie 28

Jakie kluczowe kryteria wybierania materiałów konstrukcyjnych stosuje się w procesie projektowania elementów maszyn?

A. Koszty materiału oraz projektowania

B. Zdolność materiału do obróbki skrawaniem

C. Własności materiału i koszty wytwarzania

D. Koszty materiału i produkcji

Podczas projektowania części maszyn, kluczowym elementem jest nie tylko koszt materiału czy jego obróbki, ale przede wszystkim właściwości mechaniczne i fizyczne materiałów. Koszty materiału i wytwarzania, choć ważne, nie mogą być jedynymi kryteriami wyboru. Często zdarza się, że tańsze materiały mogą prowadzić do obniżenia jakości i żywotności części, co z kolei może skutkować wyższymi kosztami eksploatacji i napraw. W przypadku odpowiedzi koncentrujących się jedynie na kosztach, brakuje zrozumienia specyfiki zastosowania materiałów, co jest istotne w kontekście ich późniejszej wydajności. Podatność materiału do obróbki skrawaniem również jest ważna, ale nie powinna być jedynym kryterium. W praktyce inżynieryjnej użycie materiałów o dobrych właściwościach mechanicznych, które są jednocześnie dostosowane do technologii obróbczej, jest kluczowe dla osiągnięcia pożądanych rezultatów. Typowe błędy, które mogą prowadzić do niepoprawnych wniosków, obejmują pomijanie analizy właściwości materiałowych oraz nadmierne skupienie się na kosztach, co w dłuższej perspektywie może przekładać się na problemy techniczne i ekonomiczne.

Pytanie 29

Do ustalenia wewnętrznego pierścienia łożyska na wale można zastosować

A. nakrętki łożyskowej

B. zawleczki

C. uszczelnienia

D. pierścienia z sprężyną

Uszczelki nie są elementami, które stabilizują pierścień wewnętrzny łożyska na wale. Ich głównym celem jest zapobieganie wyciekom smaru oraz dostępu zanieczyszczeń do wnętrza łożyska. Mimo że uszczelki pełnią ważną funkcję ochronną, nie mogą zapewnić odpowiedniego mocowania łożyska, co jest kluczowe dla jego prawidłowego działania. Zawleczki, podobnie jak uszczelki, służą głównie do zabezpieczania elementów przed niekontrolowanym przesunięciem, ale nie są wystarczająco efektywne w kontekście utrzymania precyzyjnego położenia łożyska na wale. Użycie zawleczek może prowadzić do luzów, co w dłuższej perspektywie skutkuje uszkodzeniem zarówno łożyska, jak i wału. Pierścień ze sprężyną, z kolei, jest elementem stosowanym w niektórych konstrukcjach, ale jego zastosowanie do ustalania łożyska na wale jest niewłaściwe. Może on pełnić rolę w systemach amortyzujących, jednak nie jest zaprojektowany do pełnienia funkcji mocującej w zestawieniach łożyskowych. Zrozumienie, które elementy są odpowiednie do danej aplikacji, jest kluczowe dla zapewnienia żywotności maszyn oraz ich efektywności operacyjnej. Wybór niewłaściwych komponentów nie tylko negatywnie wpływa na wydajność, ale może także prowadzić do kosztownych awarii, dlatego tak ważne jest stosowanie odpowiednich standardów i praktyk branżowych w inżynierii mechanicznej.

Pytanie 30

Prawidłowe umocowanie przedmiotu w uchwycie monterskim powinno

A. wywoływać odkształcenia w miejscach, gdzie działają siły

B. zapewniać szybkie mocowanie i demontaż przedmiotu

C. umożliwiać przenoszenie drgań w trakcie pracy układu przedmiot-narzędzie

D. prowadzić do odkształceń na powierzchniach dociskowych

Wybór odpowiedzi, które sugerują, że prawidłowe zamocowanie powinno powodować odkształcenia w miejscach przyłożenia sił, jest błędny, ponieważ zjawisko to prowadzi do uszkodzenia zarówno mocowanego przedmiotu, jak i samego uchwytu. Odkształcenia na powierzchniach dociskowych są niepożądane, gdyż mogą powodować niestabilność i nieprawidłowe położenie zamocowanego elementu, co wpływa na jakość wyrobu końcowego. Dodatkowo, stwierdzenie, że zamocowanie powinno zapewniać przenoszenie drgań, stoi w sprzeczności z zasadami dobrego mocowania, które powinno dążyć do minimalizacji drgań, aby zapewnić stabilność i precyzję obróbcze. Użytkownicy często mylą ideę przenoszenia drgań z ich kontrolowaniem, co może prowadzić do błędnych praktyk w pracy z maszynami. Fundamentalnym błędem myślowym jest założenie, że jakiekolwiek odkształcenia w procesie mocowania są korzystne, co jest sprzeczne z podstawowymi zasadami inżynierii i obróbki materiałów. W praktyce, każda forma odkształcenia powinna być minimalizowana, a zatem istotne jest zrozumienie, że w dobrze zaprojektowanym systemie mocowania kluczowe jest osiągnięcie równowagi pomiędzy siłą docisku a stabilnością zamocowanego przedmiotu.

Pytanie 31

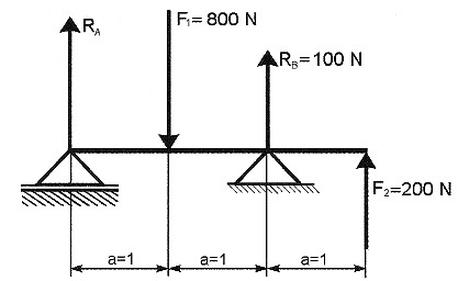

Ile wynosi reakcja w podporze Ra, belki obciążonej jak na rysunku?

A. 500 N

B. 800 N

C. 700 N

D. 600 N

Wybór odpowiedzi, która nie jest równoznaczna z poprawnym obliczeniem reakcji w podporze Ra, może wynikać z pomyłek w analizie równowagi sił oraz momentów. Na przykład, odpowiedzi 800 N, 600 N oraz 700 N wskazują na błędne zrozumienie podstawowych zasad statyki. Często, przy tak złożonych obliczeniach, błędy pojawiają się z powodu pominięcia niektórych obciążeń lub nieprawidłowego ich uwzględnienia podczas analizy momentów. Dodatkowo, wielu studentów może popełniać błąd, przyjmując niewłaściwe podejście do obliczania reakcji, np. nieprawidłowo traktując kierunki sił lub nie uwzględniając wszystkich działających momentów. Kluczowe jest, aby zawsze stosować równania równowagi, zarówno sił, jak i momentów, aby upewnić się, że wszystkie siły są uwzględnione. Także, w kontekście inżynierii, istotne jest zrozumienie, jak siły działają na konstrukcję w różnych punktach i kierunkach, co może znacząco wpłynąć na wyniki obliczeń. Dlatego tak ważne jest, aby podejść do analizy z pełną starannością oraz dokładnością, a także zrozumieć potencjalne konsekwencje błędnych obliczeń w rzeczywistych zastosowaniach inżynieryjnych.

Pytanie 32

Kołnierzowe sprzęgło jest rodzajem sprzęgła

A. samoczynnie rozłącznego.

B. sztywnego i nierozłącznego.

C. samonastawnego i nierozłącznego.

D. rozłącznego z zewnętrznym sterowaniem.

Odpowiedzi, które mówią o rozłącznych sprzęgłach samoczynnych, sterowanych z zewnątrz oraz samonastawnych, nie pasują do sprzęgła kołnierzowego. Sprzęgła rozłączne mają to do siebie, że są zaprojektowane tak, żeby w określonych warunkach mogły się odłączyć. A to nie jest to, co oferuje sprzęgło kołnierzowe, bo ono ma zapewniać stałe połączenie, co jest kluczowe w wielu aplikacjach. Podobnie sprzęgła sterowane z zewnątrz, bo tutaj w ogóle nie ma takiej potrzeby, żeby coś z zewnątrz działało, by utrzymać to połączenie. Sprzęgła samonastawne, które kompensują błędy osi, także są nie na miejscu, bo sprzęgło kołnierzowe nie ma zdolności adaptacyjnych. Mylenie sprzęgła kołnierzowego z elastycznymi rozwiązaniami prowadzi do błędnego wyobrażenia o jego zastosowaniach. W rzeczywistości, jest sztywne i stworzone do pracy w trudnych warunkach, co czyni je idealnym do ciągłej transmisji mocy.

Pytanie 33

Jaki rodzaj połączenia przedstawiono na rysunku?

A. Sworzniowe.

B. Wpustowe.

C. Kołkowe.

D. Klinowe.

Odpowiedzi 'Wpustowe', 'Kołkowe' oraz 'Sworzniowe' nie są poprawne ze względu na różnice w zasadach działania i konstrukcji tych połączeń. Wpustowe połączenia polegają na osadzaniu jednego elementu w drugim, tworząc złącze, które nie przenosi dużych sił w kierunku poprzecznym. Tego rodzaju połączenia są stosowane głównie w elementach drewnianych lub metalowych, ale ich zastosowanie w kontekście przedstawionego rysunku jest niewłaściwe. Kołkowe połączenia bazują na użyciu śrub lub kołków, które wprowadzane są w otwory w elementach, co również nie znajduje zastosowania w przypadku elementu kształtem przypominającego klin. Z kolei połączenia sworzniowe zakładają użycie elementu cylindrycznego w celu połączenia dwóch części, co również nie odnosi się do obrazu przedstawiającego klin. Typowe błędy myślowe, które mogą prowadzić do tych niepoprawnych wniosków, obejmują pomylenie kształtu i sposobu przenoszenia sił przez różne typy połączeń. Dlatego kluczowe jest rozumienie specyfiki każdego rodzaju połączenia oraz jego zastosowań w inżynierii, co ułatwia podejmowanie właściwych decyzji projektowych.

Pytanie 34

Połączenie spawane, wykonane spoiną pachwinową, przedstawia zdjęcie oznaczone literą

A. D.

B. B.

C. A.

D. C.

W analizie odpowiedzi, które nie wskazują na poprawną literę B, można zauważyć istotne nieporozumienia dotyczące klasyfikacji spoin. Myląc spoiny pachwinowe z innymi rodzajami połączeń, można łatwo wpaść w pułapkę myślenia, że każda spoina łącząca elementy pod kątem jest spoiną pachwinową. Jednakże, na przykład, spoina czołowa, która jest stosowana do łączenia blach równolegle, nie spełnia kryteriów spoiny pachwinowej. Spoina pachwinowa ma swoją unikalną charakterystykę, polegającą na tym, że elementy są łączone w kształcie litery 'V' lub 'L', co zapewnia lepsze rozkład obciążeń i większą powierzchnię lutowania. Zrozumienie różnorodności spoin jest kluczowe przy projektowaniu konstrukcji, ponieważ niewłaściwy dobór spoiny może prowadzić do osłabienia całej konstrukcji. Ponadto, w kontekście norm spawalniczych, nieprzestrzeganie standardów dotyczących wykonania spoin może skutkować obniżeniem jakości i bezpieczeństwa połączeń. Dlatego kluczowe jest staranne rozważenie, jakie połączenie zastosować, aby spełniało wymogi wytrzymałościowe oraz trwałości. Przykłady błędów w myśleniu obejmują także pomylenie spoiny pachwinowej z innymi typami połączeń, co może prowadzić do niewłaściwego użycia materiałów i technik spawania, a w konsekwencji do uszkodzeń lub awarii konstrukcji. Wiedza na temat klasyfikacji spoin jest niezbędna dla każdego inżyniera oraz technika pracującego w branży budowlanej i spawalniczej.

Pytanie 35

W uchwycie przedstawionym na rysunku zamocowany jest

A. rozwiertak do otworów.

B. gwintownik do gwintów drobnozwojowych.

C. klucz do wkręcania śrub dwustronnych.

D. wiertło specjalne do drewna.

Pomimo, że niektóre z zaproponowanych odpowiedzi mogą wydawać się logiczne, to jednak w kontekście obrazu i analizy narzędzia w uchwycie, ich trafność jest wątpliwa. Rozwiertak do otworów jest narzędziem używanym do powiększania istniejących otworów i charakteryzuje się innym kształtem oraz funkcjonalnością, co sprawia, że nie może być zainstalowany w uchwycie w sposób przedstawiony na obrazie. Wiertło specjalne do drewna, z kolei, ma zupełnie inną konstrukcję, dostosowaną do specyfiki obróbki drewna, co również nie ma miejsca w tym przypadku. Klucz do wkręcania śrub dwustronnych musi być używany w odpowiednich warunkach roboczych, aby zapobiec uszkodzeniom i nieprawidłowemu działaniu narzędzia. Wskazanie, że narzędzie w uchwycie to gwintownik do gwintów drobnozwojowych, również nie znajduje uzasadnienia, ponieważ gwintowniki są zaprojektowane do tworzenia gwintów, a ich kształt i mechanizm mocowania są zdecydowanie inne. W praktyce, wybór niewłaściwego narzędzia do konkretnego zadania może prowadzić do poważnych błędów w obróbce, w tym do uszkodzenia materiału czy samego narzędzia. Zrozumienie różnic między tymi narzędziami i ich zastosowaniem jest kluczowe dla skutecznego i bezpiecznego wykonywania prac technicznych.

Pytanie 36

Na rysunku przedstawiono

A. strugarkę poprzeczną.

B. frezarkę pionową.

C. strugarkę pionową.

D. strugarkę wzdłużną.

Wybór odpowiedzi związanych z innymi typami maszyn obróbczych może prowadzić do nieporozumień dotyczących ich funkcji i zastosowania. Strugarka wzdłużna, będąca jedną z możliwych odpowiedzi, różni się od strugarki poprzecznej w zasadniczy sposób. W strugarce wzdłużnej narzędzie wykonuje ruch główny wzdłuż obrabianego przedmiotu, co sprawia, że ma ona inne zastosowanie - najczęściej do obróbki długich elementów, takich jak deski, gdzie wymagane jest długie posuwanie narzędzia. Natomiast frezarka pionowa, która również pojawiła się w odpowiedziach, jest maszyną o zupełnie innym przeznaczeniu. W frezarce pionowej narzędzie obrabiające porusza się w kierunku pionowym, co pozwala na skomplikowane kształty i detale, ale nie jest to analogiczne do pracy strugarki poprzecznej, która działa na zasadzie strugania w kierunku poprzecznym. Strugarka pionowa z kolei to maszyna, która również nie jest odpowiednia w kontekście prezentowanego rysunku, gdyż jej konstrukcja i mechanizm działania są przystosowane do innej technologii obróbczej, co może być mylące. W praktyce rozróżnienie tych maszyn ma istotne znaczenie w kontekście wyboru odpowiednich narzędzi do danego zadania, dlatego ważne jest, aby znać ich różnice oraz właściwe zastosowania, aby uniknąć nieefektywności w procesie produkcji.

Pytanie 37

Na podstawie informacji w przedstawionej tabeli określ przyczynę niesprawności wiertarki, polegającej na zatrzymywaniu się wiertła w materiale podczas wiercenia.

Usterki pracy wiertarki stołowej
Symptom niesprawności	Przyczyna niesprawności	Sposób naprawy
Silnik wiertarki nie działa po załączeniu włącznika	Uszkodzony włącznik	Wymienić wyłącznik
Silnik wiertarki nie działa po załączeniu włącznika	Przepalony bezpiecznik	Bezpiecznik wymienić
Łożyska wrzeciona rozgrzewają się nadmiernie	Niedostateczne smarowanie	Nasmarować
	Łożyska skręcone zbyt mocno	Poprawnie zmontować łożyska
	Zbyt długa praca z wysoką prędkością obrotową	Zmniejszyć prędkość obrotową
Zbyt mały moment obrotowy wrzeciona (np. zatrzymywanie się wiertła w materiale)	Niewłaściwy naciąg paska klinowego	Wyregulować naciąg paska klinowego

A. Niewłaściwy naciąg paska klinowego.

B. Uszkodzony włącznik wiertarki.

C. Zbyt intensywne chłodzenie wiertła.

D. Niedostateczne smarowanie łożysk.

Odpowiedź "Niewłaściwy naciąg paska klinowego" jest na pewno trafna. Regulacja tego naciągu to kluczowa sprawa, jeśli chcemy, żeby wiertarka działała jak należy. Naciąg paska ma ogromny wpływ na moment obrotowy wrzeciona, który jest niezbędny do skutecznego wiercenia. Jak pasek jest za luźny, to może się ślizgać, a to prowadzi do tego, że wiertło zatrzymuje się w materiale. Spotkałem się z sytuacjami w pracy, gdzie regularne sprawdzanie naciągu paska znacznie poprawiło efektywność wiertarki. Zwiększa to też jej żywotność. W standardach branżowych, jak ISO 9001, mówi się wręcz, jak ważna jest konserwacja maszyn, co też obejmuje kontrolowanie naciągu pasów. Dobrze wykonana regulacja naciągu pozwala zapobiegać niepotrzebnym przestojom, co przekłada się na lepszą wydajność i mniejsze straty materiałowe.

Pytanie 38

Na rysunku przedstawiono połączenie

A. kołkowe.

B. klinowe.

C. wpustowe.

D. sworzniowe.

Wybór odpowiedzi sworzniowe, kołkowe lub wpustowe wskazuje na pewne nieporozumienia dotyczące klasyfikacji połączeń mechanicznych. Połączenie sworzniowe polega na użyciu sworzni, które przechodzą przez otwory w dwóch elementach, co pozwala na ich ruch względny, a nie na ich unieruchomienie. Zatem, w kontekście rysunku, gdzie kształt trapezu sugeruje mocne zabezpieczenie, połączenie sworzniowe nie jest właściwym wyborem. Odpowiedzi kołkowe również są mylące; kołki mogą być używane do łączenia elementów, ale nie oferują takiego samego poziomu stabilności jak kliny. Podobnie, odpowiedź wpustowe dotyczy połączeń, w których elementy są osadzone w rowkach, ale nie zapewniają one właściwego docisku, jak to ma miejsce w połączeniu klinowym. Typowe błędy myślowe przy wyborze tych opcji często wynikają z niepełnego zrozumienia zasad działania połączeń mechanicznych oraz ich zastosowania w praktyce. Ważne jest, aby umieć rozróżnić różne typy połączeń i ich charakterystyki, ponieważ błędny wybór może prowadzić do awarii konstrukcji i zwiększenia kosztów produkcji. W praktyce inżynieryjnej kluczowe jest stosowanie się do norm, takich jak ISO, które dostarczają wytycznych dotyczących projektowania i wytwarzania połączeń, co pomaga w unikaniu takich pomyłek.

Pytanie 39

Reduktor to rodzaj przekładni, w której następuje

A. zwiększenie prędkości obrotowej i zmniejszenie momentu obrotowego

B. zmniejszenie prędkości obrotowej i momentu obrotowego

C. zwiększenie prędkości obrotowej i momentu obrotowego

D. zmniejszenie prędkości obrotowej i zwiększenie momentu obrotowego

Reduktor to urządzenie mechaniczne, którego podstawowym zadaniem jest zmniejszenie prędkości obrotowej napędzającego silnika, jednocześnie zwiększając moment obrotowy przekazywany na elementy robocze systemu. W praktyce oznacza to, że na przykład w przypadku silnika elektrycznego, stosując reduktor, możemy uzyskać większą siłę obrotową do napędu cięższych maszyn, przy jednoczesnym zmniejszeniu prędkości. Tego typu rozwiązania są powszechnie stosowane w przemyśle, np. w systemach transportowych, gdzie konieczne jest zwiększenie siły w celu podnoszenia obciążonych przenośników. Zgodnie z normami branżowymi, dobór odpowiedniego reduktora jest kluczowy dla zapewnienia efektywności energetycznej i niezawodności systemu. Zastosowanie reduktorów przyczynia się także do wydłużenia żywotności mechanizmów, redukując zużycie elementów roboczych przez optymalizację pracy urządzeń.

Pytanie 40

Żeliwo, w którym węgiel występuje w formie kulistych agregatów (tzw. grafit sferoidalny), określa się jako

A. pstrym

B. białym

C. modyfikowanym

D. sferoidalnym

Odpowiedzi 'pstry', 'modyfikowany' oraz 'biały' są związane z różnymi rodzajami żeliw, ale nie odnoszą się do postaci kulistej grafitu. Żeliwo pstre, znane również jako żeliwo szare, zawiera grafit w postaci płaskich wtrąceń, co skutkuje dobrymi właściwościami odlewniczymi, ale ograniczoną wytrzymałością na rozciąganie i uderzenia. Jego zastosowania obejmują elementy konstrukcyjne, ale nie spełnia wymagań w kontekście wytrzymałości jak żeliwo sferoidalne. Żeliwo modyfikowane to termin, który odnosi się do żeliwa, w którym dodawane są różne modyfikatory w celu poprawy własności mechanicznych, jednak wciąż nie zmienia to struktury grafitu na kulistą. Żeliwo białe, z kolei, ma wyspecjalizowaną mikrostrukturę, w której węgiel występuje w postaci cementytu, co nadaje mu dużą twardość, ale czyni je bardzo kruchym i mało odpornym na uderzenia. Zrozumienie różnic pomiędzy tymi rodzajami żeliwa jest kluczowe w kontekście ich zastosowania w przemyśle. Wybór odpowiedniego rodzaju żeliwa jest istotny, aby spełniać specyficzne wymagania dotyczące wytrzymałości i odporności na różne czynniki, co jest fundamentalnym aspektem inżynierii materiałowej.
