Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 1 maja 2026 20:33
Data zakończenia: 1 maja 2026 20:41

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Regulacja jest konieczna po wymianie przerywacza w klasycznym systemie zapłonowym?

A. kąta zwarcia styków przerywacza

B. odstępu między stykami przerywacza oraz kąta wyprzedzenia zapłonu

C. kąta rozwarcia styków przerywacza

D. kąta zwarcia oraz rozwarcia styków przerywacza

Odpowiedź dotycząca regulacji odstępu między stykami przerywacza i kąta wyprzedzenia zapłonu jest prawidłowa, ponieważ po wymianie przerywacza kluczowe jest odpowiednie ustawienie tych parametrów, aby zapewnić prawidłowe działanie układu zapłonowego. Odstęp między stykami przerywacza wpływa na czas otwierania i zamykania styków, co z kolei wpływa na moment zapłonu mieszanki paliwowo-powietrznej. Kąt wyprzedzenia zapłonu określa, kiedy zapłon powinien nastąpić w cyklu pracy silnika, co jest kluczowe dla osiągnięcia optymalnej mocy i efektywności. Niewłaściwe ustawienia mogą prowadzić do nieefektywnego spalania, spadku mocy, a nawet uszkodzenia elementów silnika. Dlatego regulacje te powinny być przeprowadzane zgodnie z zaleceniami producenta oraz przy użyciu odpowiednich narzędzi, takich jak lampy stroboskopowe, co jest standardową praktyką w branży motoryzacyjnej.

Pytanie 2

Rysunek przedstawia symbol graficzny

A. bezpiecznika.

B. żarówki kontrolnej.

C. silnika prądu przemiennego.

D. silnika prądu stałego.

Ten symbol graficzny to klasyczne oznaczenie żarówki, najczęściej stosowanej właśnie jako żarówka kontrolna w schematach elektrycznych. Moim zdaniem warto wiedzieć, że na schematach elektrycznych i elektronicznych takie rozwiązania są standardem od lat, zarówno w dokumentacji technicznej maszyn, jak i w prostych układach domowych. To kółko z krzyżykiem w środku jest zgodne z międzynarodowymi oznaczeniami według normy PN-EN 60617 oraz IEC 60617. Żarówki kontrolne służą do sygnalizacji działania urządzeń, stanu pracy obwodu lub wystąpienia jakiegoś zdarzenia, np. awarii. W praktyce spotykam je nie tylko w tablicach sterowniczych czy rozdzielniach, ale też w zwykłych domowych wskaźnikach. Czasem myli się ten symbol z innymi, ale w rzeczywistości, charakterystyczny krzyżyk wewnątrz kółka jest bardzo jednoznaczny. Warto też pamiętać, że żarówka kontrolna jest elementem biernym, a jej prawidłowe rozpoznanie pozwala szybko analizować i zrozumieć schematy elektryczne. Z mojego doświadczenia wynika, że znajomość takich podstawowych symboli znacznie ułatwia codzienną pracę w branży elektrotechnicznej i pozwala unikać nieporozumień podczas serwisu i montażu urządzeń.

Pytanie 3

Jaki będzie całkowity koszt naprawy silnika ZI6R, jeżeli konieczna jest wymiana świec i przewodów zapłonowych, a czas naprawy wynosi 2 rbh?

Lp.	Wartość jednostkowa części, materiałów	Wartość zł
1.	Przewody zapłonowe	250,00/kpl.
2.	Świeca zapłonowa	40,00/szt.
Wykonana usługa (czynność)
3.	Koszt 1 rbh pracy mechanika	50,00

A. 590,00 zł

B. 460,00 zł

C. 390,00 zł

D. 510,00 zł

Dokładnie tak, wyliczenie całkowitego kosztu naprawy wymagało uwzględnienia wszystkich pozycji z tabeli. Po pierwsze, przewody zapłonowe – mamy kompletną cenę za zestaw, czyli 250 zł. Potem świece zapłonowe – z doświadczenia technicznego wiadomo, że silnik ZI6R ma sześć cylindrów, więc potrzebuje sześciu świec, każda po 40 zł, co razem daje 240 zł. Do tego dochodzi robocizna – czas naprawy podany jako 2 rbh (roboczogodziny), przy stawce 50 zł za roboczogodzinę, co daje 100 zł. Suma wszystkich kosztów: 250 zł + 240 zł + 100 zł, czyli 590 zł. Takie podejście jest zgodne z rzeczywistością serwisową i standardami wyceny usług w branży motoryzacyjnej – zawsze trzeba doliczać koszt części i robocizny, bo to właśnie one realnie wpływają na wycenę. Moim zdaniem, taka kalkulacja uczy myślenia jak prawdziwy mechanik – nie tylko patrzysz na cenę części, ale też liczysz, ile czasu zajmie praca i ile klient zapłaci za robociznę. W praktyce warsztatowej podobne zadania pojawiają się codziennie i to podstawa do właściwego oszacowania kosztów naprawy. Zwracam uwagę, że warto zawsze upewnić się, ile świec potrzeba do danego silnika – ten konkretny przykład bazuje na sześciocylindrowym silniku, ale przy innych konfiguracjach całość może wyglądać inaczej. Z mojego doświadczenia, dokładność w wyliczeniach to jedna z najważniejszych cech dobrego fachowca. W realnych warunkach taka umiejętność przekłada się na zaufanie klienta oraz właściwą organizację pracy w serwisie.

Pytanie 4

Oblicz całkowity wydatek na naprawę alternatora w samochodzie, wiedząc, że czas pracy wynosi 3 godziny, koszt materiałów to 150 złotych, a cena jednej roboczogodziny to 80 złotych?

A. 550 zł

B. 500 zł

C. 390 zł

D. 440 zł

Koszt naprawy alternatora to suma wydatków na robociznę i materiały. W tym przypadku mamy 3 godziny pracy, a jedna godzina kosztuje 80 zł. Więc koszt pracy to 3 godziny razy 80 zł, co daje nam 240 zł. Później dodajemy koszty materiałów, które wynoszą 150 zł. Łącznie wychodzi więc 390 zł. Takie obliczenia to standard w serwisach, bo ważne jest, żeby wszystko się zgadzało, a klient wiedział, za co płaci. Fajnie jest też przed naprawą pokazać klientowi dokładną wycenę, bo to buduje zaufanie i sprawia, że są zadowoleni z usług.

Pytanie 5

Jaki będzie całkowity koszt naprawy w silniku R4 1,4 16V, po zerwaniu paska rozrządu, jeżeli stwierdzono uszkodzenie połowy zaworów, a naprawa zajmie 4 godziny pracy.

Lp.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1.	Zawór głowicy	20,00
2.	Zestaw rozrządu	260,00
3.	Zestaw uszczelek	160,00
4.	Zestaw świec zapłonowych	100,00
Lp.	Wykonana usługa (czynność)	Wartość [PLN]
1.	Koszt 1 rbh pracy mechanika	50,00
2.	Jazda testowa	20,00

A. 820,00 PLN

B. 720,00 PLN

C. 780,00 PLN

D. 570,00 PLN

Dokładnie, w tym przypadku suma kosztów naprawy powinna wynieść 780,00 PLN i to nie jest przypadek. Patrząc na dane techniczne silnika R4 1,4 16V, mamy do czynienia z 16 zaworami (4 na cylinder przy 4 cylindrach). Połowa zaworów uszkodzona to 8 sztuk, a koszt jednego zaworu według tabeli wynosi 20 zł, więc już mamy 160 zł za same zawory. Do tego dochodzi zestaw rozrządu (260 zł), zestaw uszczelek (160 zł) oraz komplet świec (100 zł) – te elementy i tak wymienia się przy tego typu naprawach, bo to dobra praktyka serwisowa i zwiększa niezawodność silnika po remoncie. Jeśli chodzi o robociznę, to 4 godziny pracy mechanika przy stawce 50 zł/h to 200 zł. Na koniec trzeba doliczyć jazdę testową – 20 zł (żeby mieć pewność, że wszystko gra po naprawie). Razem: 160 + 260 + 160 + 100 + 200 + 20 = 900 zł. Ale tu właśnie wielu uczniów się myli – bo koszt zaworów dotyczy tylko uszkodzonych, a nie wszystkich 16! Połowa to 8 sztuk (8 x 20 zł = 160 zł). Z mojego doświadczenia taka kalkulacja jest typowa dla warsztatów, które uczciwie rozliczają części i robociznę, a nie nabijają klienta na niepotrzebne wymiany. To bardzo praktyczna umiejętność – umieć zrobić rozsądny kosztorys naprawy, bo klienci często pytają: "A ile to będzie kosztowało?". No i jeszcze jedno – wymiana świec podczas takiej naprawy to nie jest wymóg, ale bez nich diagnoza po remoncie bywa upierdliwa. Lepiej od razu założyć nowe. Standardy branżowe właśnie to zalecają – minimalizowanie ryzyka wtórnych usterek.

Pytanie 6

Zakres czynności związanych z obsługą i diagnostyką zdemontowanego alternatora na stanowisku pomiarowym nie obejmuje sprawdzenia

A. rezystancji uzwojeń twornika.

B. wyłącznika elektromagnetycznego.

C. uzwojeń twornika na zwarcie do masy.

D. obwodu wzbudzenia.

Dobrze zauważone – wyłącznik elektromagnetyczny faktycznie nie wchodzi w zakres czynności związanych z obsługą i diagnostyką zdemontowanego alternatora na stanowisku pomiarowym. Taki wyłącznik to element rozrusznika, nie alternatora. W praktyce, kiedy alternator jest już zdemontowany i trafia na stanowisko pomiarowe, skupiamy się na typowych testach jak sprawdzenie obwodu wzbudzenia, rezystancji uzwojeń twornika czy wykrywanie zwarcia do masy. Te testy pozwalają wykryć uszkodzenia elektryczne lub mechaniczne wewnątrz alternatora. Sprawność wyłącznika elektromagnetycznego, który odpowiada za załączanie rozrusznika, bada się zupełnie innymi metodami i w innym kontekście. Rzadko spotyka się sytuację, żeby ktoś próbował diagnozować ten element podczas przeglądu alternatora – moim zdaniem takie pomieszanie może się zdarzyć tylko wtedy, gdy ktoś nie odróżnia dokładnie funkcji poszczególnych podzespołów. W warsztatach samochodowych te zadania są rozdzielone i każdy mechanik wie, czego dotyczy dany test. Dla ścisłości, w dokumentacji technicznej producentów również są jasno określone procedury diagnostyczne – i nie obejmują one wyłącznika elektromagnetycznego przy alternatorze. Dobra robota, bo takie detale techniczne świadczą o solidnej wiedzy praktycznej.

Pytanie 7

Pomiar którego z parametrów zalicza się do zakresu diagnozowania pompy paliwa układu common rail?

A. Ciśnienia tłoczenia.

B. Temperatury paliwa.

C. Siły ssania.

D. Wydajności.

Pomiar ciśnienia tłoczenia w pompie paliwa układu common rail to absolutna podstawa diagnostyki tego układu. W praktyce to właśnie ciśnienie tłoczenia decyduje, czy silnik wysokoprężny będzie pracował prawidłowo i czy pompa spełnia swoje zadanie. Z mojego doświadczenia wynika, że w sytuacjach, gdy silnik nie startuje lub ma zauważalne spadki mocy, pierwszym krokiem jest zawsze sprawdzenie, jakie ciśnienie uzyskuje pompa podczas rozruchu i pod obciążeniem. Diagnostyka polega najczęściej na podłączeniu manometru lub wykorzystaniu testera diagnostycznego, który w czasie rzeczywistym pozwala śledzić parametry pracy pompy. Warto też wiedzieć, że nieprawidłowe ciśnienie może wskazywać na zużycie elementów pompy, uszkodzenia zaworów lub nieszczelność w układzie. Standardy branżowe przewidują dokładne zakresy ciśnień dla poszczególnych typów silników i pompy common rail, więc zawsze trzeba mieć pod ręką dokumentację techniczną. Pomiar ciśnienia tłoczenia to nie tylko sucha teoria – to praktyczny test, który potrafi błyskawicznie wyłapać nawet niewielkie odchylenia, zanim dojdzie do poważniejszej awarii. W sumie, trudno znaleźć lepszy wskaźnik stanu pompy common rail niż właśnie to ciśnienie.

Pytanie 8

Do pomiaru prądu o wartości powyżej 20 A należy zastosować

A. mostek Wheatstone’a.

B. mostek Thompsona.

C. elektroniczny miernik cęgowy.

D. multimetr cyfrowy DT 830 lub podobny.

Wielu osobom wydaje się, że multimetr cyfrowy, taki jak popularny DT 830, sprawdzi się we wszystkich zastosowaniach pomiarowych, ale to jednak nie do końca prawda przy dużych prądach. Multimetr ten, jak i większość podobnych urządzeń, ma zakres pomiarowy najczęściej do 10 A, czasem trochę więcej, ale nigdy nie są to wartości rzędu 20 A i więcej. Próba pomiaru tak dużego prądu zwykłym multimetrem grozi przepaleniem bezpiecznika w przyrządzie, a nawet uszkodzeniem samego miernika – nie mówiąc już o zagrożeniu dla użytkownika. Często spotykam się z błędnym podejściem, że przecież jak multimetr pokazuje prąd, to wystarczy – niestety w praktyce to kończy się problemami. Mostek Wheatstone’a to narzędzie typowo do pomiaru rezystancji, szczególnie w układach o precyzyjnych wymaganiach, a nie do pomiaru prądu – nie da się nim bezpośrednio zmierzyć wartości prądu płynącego w obwodzie, co chyba wynika z nieznajomości zasady jego działania. Podobnie mostek Thompsona, który co prawda służy do pomiaru małych rezystancji, ale absolutnie nie nadaje się do mierzenia prądu, szczególnie wysokiego. Wydaje mi się, że często te odpowiedzi wynikają z mylenia pojęć – narzędzia do pomiaru rezystancji nie służą do pomiaru prądu, a zwykłe multimetry mają ograniczenia, których nie da się przeskoczyć. Z mojego doświadczenia wynika, że tylko miernik cęgowy daje możliwość wygodnego i bezpiecznego mierzenia dużych prądów, bo zakłada się go na przewód bez rozłączania układu, stosując zasadę indukcji, dzięki czemu nie ma ryzyka uszkodzenia sprzętu czy błędnego odczytu. W branży elektroinstalacyjnej używanie innych przyrządów do takiego celu jest po prostu nieprofesjonalne i niezgodne z dobrymi praktykami. Warto wyrobić sobie odruch sięgania po sprzęt przeznaczony do konkretnych zastosowań, bo to oszczędza czas, pieniądze i nerwy.

Pytanie 9

Słyszalne dźwięki oraz wibracje z obszaru wewnętrznego przedniego koła, pojawiające się podczas dynamicznego manewrowania, mogą wskazywać na zużycie

A. przegubu napędowego

B. końcówki drążka kierowniczego

C. tulei wahacza

D. amortyzatora

Pojawiające się stuki i wibracje w obszarze przedniego koła mogą być często mylone z problemami, które wynikają z innych elementów zawieszenia, takich jak tuleje wahacza czy końcówki drążka kierowniczego. Tuleje wahacza, odpowiedzialne za połączenie wahaczy z nadwoziem, mogą powodować luzy oraz nieprawidłowe ustawienie kół, co objawia się hałasami, jednak nie są bezpośrednio związane z przenoszeniem momentu obrotowego. Końcówki drążka kierowniczego wpływają na precyzję prowadzenia pojazdu oraz stabilność układu kierowniczego, ale ich zużycie objawia się raczej niewielkimi drganiami kierownicy oraz dźwiękami, które są słyszalne podczas manewrów, a nie podczas dynamicznego zawracania. Amortyzator, będący elementem zawieszenia, odpowiada za tłumienie drgań, ale jego zużycie objawia się głównie w postaci nadmiernych ruchów nadwozia oraz nieprzyjemnych odczuć podczas jazdy, a nie w postaci stuków w obrębie koła. Właściwe zrozumienie funkcji tych elementów i ich objawów zużycia jest kluczowe dla skutecznej diagnostyki i naprawy, aby uniknąć mylnych wniosków, które mogą prowadzić do nieefektywnego działania oraz wyższych kosztów eksploatacyjnych pojazdu.

Pytanie 10

Czujnik hallotronowy reaguje na zmianę

A. napiężeń.

B. pola elektrycznego.

C. pola magnetycznego.

D. kierunku ruchu ładunków.

Czujnik hallotronowy, czyli popularnie zwany czujnik Halla, działa dokładnie dzięki zjawisku Halla – to jest reakcja na obecność i zmianę pola magnetycznego. Kiedy przez specjalny materiał półprzewodnikowy przepuszczany jest prąd, a jednocześnie działa na niego prostopadle pole magnetyczne, pojawia się napięcie poprzeczne – tak zwane napięcie Halla. To właśnie ta zależność jest wykorzystywana w automatyce, motoryzacji, a nawet w przemyśle do wykrywania położenia wałów, prędkości obrotowej czy nawet jako bezkontaktowe wyłączniki krańcowe. Moim zdaniem to niesamowicie praktyczne rozwiązanie, bo czujniki Halla są całkowicie bezstykowe i nie zużywają się mechanicznie jak tradycyjne kontaktrony. Producenci sprzętu elektronicznego doceniają je za niezawodność i szybki czas reakcji – standardy takich rozwiązań można znaleźć choćby w dokumentacjach IEEE czy nawet w zaleceniach ISO dla układów bezpieczeństwa. Dobrą praktyką jest stosowanie tych czujników w miejscach, gdzie nie można dopuścić do zakłóceń przez pył, wilgoć lub intensywną eksploatację. Tak naprawdę ciężko wyobrazić sobie współczesną elektronikę motoryzacyjną bez ich udziału, np. w ABS czy w systemach pozycjonowania. Naprawdę warto zgłębić temat, bo to podstawa nowoczesnych rozwiązań pomiarowych.

Pytanie 11

Czas potrzebny na pomiar ciśnienia sprężania w jednym cylindrze wynosi 0,25 roboczogodziny, a stawka za 1 roboczogodzinę to 120 zł. Jaką kwotę za robociznę będzie trzeba zapłacić za wykonanie pomiaru w silniku sześciocylindrowym?

A. 152 zł

B. 172 zł

C. 164 zł

D. 180 zł

Koszt robocizny pomiaru ciśnienia sprężania w silniku sześciocylindrowym wynosi 180 zł, co można obliczyć na podstawie podanego czasu pracy oraz stawki za roboczogodzinę. Pomiar ciśnienia sprężania w jednym cylindrze zajmuje 0,25 roboczogodziny, co oznacza, że na cały silnik sześciocylindrowy potrzebujemy 0,25 roboczogodziny x 6 cylindrów = 1,5 roboczogodziny. Przy stawce 120 zł za roboczogodzinę, całkowity koszt robocizny wynosi 1,5 x 120 zł = 180 zł. Tego typu pomiary są kluczowe w diagnostyce silników, ponieważ pozwalają ocenić stan techniczny jednostki napędowej oraz zidentyfikować potencjalne problemy, takie jak nieszczelności w układzie sprężania. Regularne przeprowadzanie takich testów wspiera utrzymanie silnika w dobrej kondycji oraz przedłuża jego żywotność.

Pytanie 12

Szeregowe połączenie dwóch akumulatorów 12V 75Ah umożliwia uzyskanie źródła z napięciem o parametrach

A. 24V 150Ah

B. 12V 75Ah

C. 12V 150Ah

D. 24V 75Ah

Wybór 24V 150Ah jest błędny, bo sugeruje, że pojemności akumulatorów w połączeniu szeregowym też się sumują, co nie jest prawdą. W rzeczywistości, w takim połączeniu pojemność zostaje na poziomie najniższej z tych akumulatorów w łańcuchu. Odpowiedź 12V 150Ah myli napięcie z pojemnością, co jest też mało sensowne. Natomiast 12V 75Ah nie bierze pod uwagę, że połączone akumulatory podnoszą napięcie. Często w takich sytuacjach pojawia się problem z rozumieniem, jak działają akumulatory w różnych konfiguracjach. W połączeniu szeregowym pamiętaj: napięcia sumują się, a pojemność zostaje taka sama jak dla jednego akumulatora, więc dobrze jest wszystko dokładnie przeanalizować.

Pytanie 13

Zakres działań związanych z obsługą oraz diagnostyką zdemontowanego rozrusznika na stanowisku pomiarowym nie obejmuje weryfikacji

A. uzwojeń stojana w kontekście zwarcia do masy

B. uzwojeń twornika pod kątem zwarcia do masy

C. zespołu sprzęgającego

D. wyłącznika elektromagnetycznego

Odpowiedź dotycząca zespołu sprzęgającego jest prawidłowa, ponieważ w ramach diagnostyki i obsługi rozrusznika nie sprawdza się bezpośrednio zespołu sprzęgającego, który odpowiada za mechaniczne połączenie między silnikiem a przekładnią. W praktyce, podczas serwisu rozrusznika koncentrujemy się głównie na komponentach elektrycznych, takich jak uzwojenia twornika i stojana, które są kluczowe dla prawidłowego działania urządzenia. Sprawdzanie uzwojeń na zwarcie do masy jest standardową procedurą, którą wykonuje się, aby upewnić się, że nie ma uszkodzeń izolacji, co mogłoby prowadzić do awarii. Również wyłącznik elektromagnetyczny jest istotnym elementem, który należy ocenić, ponieważ odpowiada za aktywację rozrusznika. Znajomość tych elementów oraz ich właściwe diagnozowanie jest kluczowe w utrzymaniu rozrusznika w dobrym stanie operacyjnym.

Pytanie 14

Żółty kolor optycznego wskaźnika naładowania („magicznego oka”) na akumulatorze bezobsługowym oznacza, że

A. akumulator należy doładować.

B. akumulator jest uszkodzony i trzeba go wymienić.

C. klemy akumulatora wymagają oczyszczenia.

D. należy uzupełnić poziom elektrolitu.

Optyczny wskaźnik naładowania, czyli tzw. „magiczne oko”, w akumulatorach bezobsługowych został zaprojektowany wyłącznie do informowania o poziomie naładowania baterii, nie zaś o stanie elektrolitu, czystości klem czy uszkodzeniu całego akumulatora. Niestety, dość często spotykam się z przekonaniem, że żółty kolor tego wskaźnika oznacza konieczność uzupełnienia elektrolitu. Tymczasem w akumulatorach bezobsługowych nie ma możliwości dolania elektrolitu, bo ich konstrukcja jest hermetyczna i nie przewiduje żadnych czynności obsługowych w tym zakresie. To błąd wynikający z mylenia ich z tradycyjnymi bateriami, gdzie rzeczywiście poziom elektrolitu miał znaczenie. Co więcej, wskaźnik nie daje żadnej informacji o stanie klem – to bardzo częsty błąd interpretacyjny, bo zabrudzone lub zaśniedziałe klemy objawiają się nieprawidłowym działaniem instalacji elektrycznej, a nie zmianą koloru wskaźnika. Równie nietrafione jest przekonanie, że żółty kolor oznacza uszkodzenie akumulatora i konieczność natychmiastowej wymiany – w praktyce taki komunikat pojawi się raczej dopiero po całkowitym rozładowaniu lub w przypadku awarii, kiedy wskaźnik może nie zmieniać barwy wcale. Z mojego punktu widzenia, takie odpowiedzi to klasyczny przykład nadinterpretacji prostych sygnałów diagnostycznych i niezrozumienia różnicy między akumulatorem bezobsługowym a klasycznym. Kluczowe jest tu rozumienie, że żółty kolor to po prostu znak, że trzeba doładować akumulator, żeby zapewnić mu długą i bezproblemową pracę, a nie sygnał o poważniejszym problemie technicznym.

Pytanie 15

Które części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy po wykonanym przeglądzie instalacji elektrycznej samochodu z silnikiem R3 1.0 12V 68 KM?

L.p.	Przegląd instalacji elektrycznej	Wynik przeglądu
1	Stan akumulatora	W
2	Poduszki powietrzne	D
3	Włączniki, wskaźniki, wyświetlacze	D
4	Reflektory	Lewy – R; Prawy - R
5	Ustawienie reflektorów	D
6	Wycieraczki	Lewa – uszkodzone pióro, Prawa – D ¹⁾
7	Spryskiwacze	D/U
8	Oświetlenie wnętrza	D
9	Świece zapłonowe	Jedna z trzech zużyta ²⁾
10	Oświetlenie zewnętrzne	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację; ¹⁾ – w przypadku zużycia jednego pióra zaleca się wymianę kompletu piór ²⁾ – w przypadku zużycia zaleca się wymianę kompletu świec

A. Akumulator, pióra wycieraczek, trzy świece zapłonowe, płyn do spryskiwaczy.

B. Akumulator, reflektor prawy, pióra wycieraczek, trzy świece zapłonowe.

C. Woda destylowana, prawy reflektor, lewe pióro wycieraczki, jedna świeca.

D. Prawy reflektor, lewy reflektor, trzy świece zapłonowe, płyn do spryskiwaczy.

W przypadku analizy tego typu pytań bardzo łatwo popełnić kilka typowych błędów wynikających z nadinterpretacji albo zbytniego uproszczenia wyników przeglądu. Przykładowo, niektórzy skupiają się tylko na pojedynczych, zauważonych usterkach, nie biorąc pod uwagę zaleceń serwisowych i praktyki wymiany elementów eksploatacyjnych w kompletach. Warto zwrócić uwagę, że jeśli w wycieraczkach zużyte jest jedno pióro, zaleca się wymienić oba – to wynika z równomiernego zużycia i lepszej pracy układu, a nie trzymania się kurczowo tylko tej jednej uszkodzonej części. Jeśli chodzi o świece zapłonowe, wymiana jednej nie rozwiązuje problemu – nowe i stare świece mogą pracować nierówno, co w dłuższej perspektywie może doprowadzić do kolejnych usterek albo po prostu do nierównomiernej pracy silnika. Kolejny błąd, który często się pojawia, to skupianie się na wymianie reflektorów, gdy tymczasem zalecana jest tylko ich regulacja, a nie wymiana elementów. Zdarza się też, że ktoś proponuje wymianę prawidłowo działających elementów (np. prawy reflektor), co jest marnotrawstwem zasobów i niepotrzebnym kosztem dla klienta. Częstą pomyłką jest również sugerowanie uzupełniania wody destylowanej zamiast płynu do spryskiwaczy – obecnie standardem jest stosowanie dedykowanych płynów, które są odporne na zamarzanie i mają właściwości myjące. W praktyce warsztatowej liczy się nie tylko wykonanie naprawy zgodnie z checklistą, ale i stosowanie standardów branżowych, myślenie perspektywiczne oraz dbałość o kompletność wykonanej usługi. Z mojego doświadczenia najbardziej efektywne i doceniane przez klientów są naprawy kompleksowe, obejmujące komplet części, wymianę elementów eksploatacyjnych oraz prewencyjne działania, które eliminują potencjalne źródła kolejnych usterek.

Pytanie 16

Akumulator o pojemności 45[Ah], po całkowitym wyczerpaniu był zasilany prądem 2,5[A] przez 12 godzin, co pozwoliło mu na naładowanie do poziomu

A. 24 [Ah]

B. 30 [Ah]

C. 12 [Ah]

D. 45 [Ah]

Wybór niepoprawnej odpowiedzi często wynika z błędnych założeń dotyczących procesu ładowania akumulatorów oraz ich pojemności. Odpowiedzi takie jak 24 Ah mogą sugerować, że osoba sądzi, iż akumulator został naładowany tylko częściowo lub że doszło do jakiegoś rodzaju strat energetycznych podczas ładowania, co w tym przypadku nie ma miejsca. Z kolei odpowiedzi 12 Ah i 45 Ah również opierają się na błędnych rozumowaniach; przy założeniu, że akumulator był całkowicie rozładowany, 12 Ah sugeruje zbyt niski poziom naładowania, natomiast 45 Ah implikuje pełne naładowanie, co w wyniku realnego ładowania 2,5 A przez 12 h nie jest osiągalne. Kluczowe jest, aby zrozumieć, że podczas ładowania akumulatora jego pojemność nie wzrasta w sposób liniowy ani nie może przekroczyć nominalnej pojemności. Dobrą praktyką jest również zrozumienie charakterystyki akumulatorów, które wskazują, że ich efektywność ładowania może być różna w zależności od technologii, co może prowadzić do nieporozumień w obliczeniach. Właściwe podejście do obliczeń związanych z pojemnością akumulatorów powinno zawsze opierać się na danych technicznych oraz zaleceniach producenta.

Pytanie 17

Zakres czynności związanych z obsługą serwisową układu zapłonowego we współczesnych samochodach nie obejmuje

A. wymiany cewek zapłonowych.

B. kontroli kąta wyprzedzenia zapłonu.

C. kontroli regularności cykli zapłonowych.

D. okresowej wymiany świec zapłonowych.

We współczesnych samochodach zakres standardowych czynności serwisowych układu zapłonowego zdecydowanie różni się od tych, które obowiązywały jeszcze kilkanaście lat temu. Często pojawia się błędne przekonanie, że obsługa tego układu polega na dokładnie tych samych kontrolach i wymianach, co dawniej. Tymczasem wymiana świec zapłonowych to wciąż czynność absolutnie podstawowa – producenci samochodów jasno określają w instrukcjach przebiegi, przy których należy tego dokonać. Regularna kontrola cykli zapłonowych również jest kluczowa, bo pozwala wykryć np. wypadanie zapłonów, które objawia się spadkiem mocy lub nierówną pracą silnika. Co ciekawe, w nowszych autach często nie reguluje się już kąta wyprzedzenia zapłonu ręcznie, bo za to odpowiada sterownik ECU. Jednak nawet dziś, w ramach diagnostyki komputerowej, kąt ten jest analizowany – więc kontrola jego poprawności pozostaje częścią obsługi. Najwięcej wątpliwości zwykle budzi temat cewek zapłonowych. To elementy trwałe, których nie wymienia się prewencyjnie bez powodu; wymiana następuje dopiero wtedy, gdy objawią się usterki, takie jak przebicia, przerwy lub błędy zapisane w pamięci sterownika. Przyjęcie odwrotnego założenia i traktowanie rutynowej wymiany cewek jako typowej obsługi to, moim zdaniem, nieporozumienie wynikające z mylenia prewencji z naprawą usterek. Dobra praktyka branżowa polega na wymianie tej części tylko przy konkretnych objawach lub wskazaniach diagnostyki komputerowej. Uznawanie wymiany cewek za stały element serwisowania generuje niepotrzebne koszty i nie jest popierane przez żaden liczący się standard producentów samochodów.

Pytanie 18

Jakie urządzenie wykorzystuje się do pomiaru oraz analizy przebiegów sygnałów elektrycznych i umożliwia ich wyświetlanie na monitorze?

A. oscyloskop

B. multimetr uniwersalny

C. próbnik napięcia

D. miernik cęgowy

Miernik cęgowy, multimetr uniwersalny oraz próbnik napięcia to urządzenia pomiarowe, które, choć mogą być użyteczne w różnych zastosowaniach, nie są przeznaczone do analizy przebiegów sygnałów elektrycznych w sposób, w jaki robi to oscyloskop. Miernik cęgowy, na przykład, jest skonstruowany do pomiaru prądu elektrycznego bez potrzeby przerywania obwodu, co czyni go doskonałym narzędziem do szybkiego pomiaru natężenia prądu w przewodach. Jednak nie ma on zdolności do wizualizacji sygnałów w czasie rzeczywistym. Z kolei multimetr uniwersalny pozwala na pomiary napięcia, prądu oraz oporu, jednakże również nie potrafi uchwycić dynamicznych zmian sygnałów, co jest kluczowe w wielu zastosowaniach inżynieryjnych. Próbniki napięcia służą natomiast głównie do prostych testów obecności napięcia, co ogranicza ich funkcjonalność i zastosowanie w bardziej zaawansowanych analizach. Te błędne wybory często wynikają z mylnego przekonania, że wszystkie urządzenia pomiarowe mają podobne zastosowania, podczas gdy każdy z nich jest zoptymalizowany pod kątem określonych zadań. Ważne jest zrozumienie specyfiki każdego urządzenia oraz zachowanie odpowiednich standardów w celu uzyskania wiarygodnych wyników pomiarów.

Pytanie 19

Podczas pomiaru oporności styków włącznika elektromagnetycznego rozrusznika uzyskano wynik 25,5 Ω, co wskazuje, że włącznik jest

A. całkowicie uszkodzony i nie będzie przewodził prądu do rozrusznika

B. całkowicie sprawny

C. częściowo uszkodzony, lecz nie powinien powodować spadku napięcia zasilającego rozrusznik

D. częściowo uszkodzony i może powodować spadek napięcia zasilającego rozrusznik

Stwierdzenia dotyczące częściowo uszkodzonego włącznika, który nie powoduje spadku napięcia, są mylne. W przypadku rezystancji wynoszącej 25,5 Ω, jest to znak, że włącznik nie jest w pełni sprawny. Rezystancja powinna być minimalna, aby zminimalizować spadki napięcia w obwodzie. Jeśli włącznik byłby całkowicie sprawny, jego rezystancja powinna być bardzo bliska zeru, co pozwalałoby na maksymalne wykorzystanie napięcia z akumulatora. Poza tym, odpowiedź sugerująca całkowite uszkodzenie włącznika jest błędna, ponieważ wówczas rezystancja byłaby znacznie wyższa, co skutkowałoby brakiem przewodzenia prądu. Pojęcie 'całkowicie sprawny' również jest mylące, gdyż w kontekście diagnostyki, pomiar rezystancji styków musi być interpretowany w kontekście ich funkcji. W rzeczywistości, uszkodzenia styków najczęściej prowadzą do problemów z uruchomieniem silnika, co powinno skłonić techników do wymiany włącznika, aby uniknąć dalszych komplikacji w układzie elektrycznym. Niezależnie od doświadczenia, ważne jest, aby zrozumieć, że rezystancja w obwodzie nie jest tylko liczbowym wynikiem, ale ma bezpośrednie przełożenie na funkcjonowanie całego systemu.

Pytanie 20

Jaki koszt wiąże się z regulacją kąta wyprzedzenia zapłonu, jeśli czas realizacji tej operacji wynosi 45 minut przy stawce 100 zł za jedną roboczogodzinę?

A. 50 zł

B. 90 zł

C. 75 zł

D. 60 zł

Koszty regulacji kąta wyprzedzenia zapłonu nie powinny być obliczane na podstawie niepełnych danych, co często prowadzi do błędnych wniosków. W przypadku odpowiedzi sugerujących 90 zł, 60 zł lub 50 zł, najczęściej błędy te wynikają z niepoprawnych działań matematycznych lub błędnej interpretacji zadań. Na przykład, pomylenie kosztu za jedną roboczogodzinę z całkowitym kosztem usługi może prowadzić do nadestymacji kosztów. 90 zł mogłoby sugerować, że za każdą godzinę pracy płacimy 100 zł, a czas pracy wynosi prawie godzinę, co jest błędne. Z kolei 60 zł może wynikać z błędnego założenia, że czas pracy wynosi tylko 36 minut, co również odbiega od rzeczywistości. Takie nieprawidłowe kalkulacje mogą być wynikiem braku zrozumienia jednostek czasu i ich przeliczenia na godziny. W praktyce, kluczowe jest, aby prawidłowo analizować czas pracy oraz stawki, a także znać metody przeliczania minut na godziny, co pozwoli uniknąć nieporozumień i błędnych oszacowań.

Pytanie 21

Na rysunku przedstawiono tranzystor

A. NPN.

B. polowy.

C. IGBT.

D. PNP.

Warto znać różnicę między tranzystorami PNP a NPN, bo to jest niezwykle ważne dla każdego, kto zajmuje się elektroniką. Błędna identyfikacja tych tranzystorów może naprawdę namieszać w działaniu całego układu. U NPN prąd płynie od bazy do emitera, co wygląda zupełnie inaczej niż w PNP, bo tam jest odwrotnie – od emitera do bazy. Często mylone są przez ludzi, którzy nie do końca rozumieją, jak te rzeczy działają. A co do tranzystorów polowych, to są zupełnie inną bajką, bo tam nie ma strzałki, co rzeczywiście może wprowadzać w błąd. Mamy też tranzystory IGBT, które są hybrydowe i mają trochę inne zastosowania, głównie w wysokoprądowych układach, więc też różnią się od PNP i NPN. Typowym błędem jest myślenie, że wszystkie tranzystory działają tak samo, co zdecydowanie prowadzi do pomyłek. Kluczowe jest, żeby podejść do nauki tych elementów z otwartym umysłem i zrozumieniem ich właściwości, bo to na pewno pomoże uniknąć dużych błędów przy projektach.

Pytanie 22

Aby sprawdzić poprawność działania czujnika indukcyjnego, należy wykonać pomiar

A. reaktancji pojemnościowej czujnika

B. generowanego sygnału wyjściowego

C. wartości prądu, który przez niego płynie

D. wartości napięcia, jakie zostało do niego podane

Czujniki indukcyjne działają na zasadzie wykrywania zmian w polu elektromagnetycznym, co skutkuje generowaniem sygnału wyjściowego w odpowiedzi na obecność metalowych obiektów. Aby zweryfikować poprawność działania takiego czujnika, kluczowe jest pomiar właśnie generowanego sygnału wyjściowego, który informuje nas o skuteczności detekcji. Przykładowo, w aplikacjach automatyki przemysłowej, jakość sygnału wyjściowego czujnika indukcyjnego jest bezpośrednio związana z jego zdolnością do identyfikacji obiektów w ruchu, co jest niezbędne dla prawidłowego działania systemów sterowania. W ramach dobrych praktyk, regularne testowanie sygnału wyjściowego pozwala na wczesne wykrywanie usterek czujnika oraz zapewnia zgodność z normami branżowymi, takimi jak IEC 60947, które określają wymagania dla urządzeń wykrywających obecność obiektów.

Pytanie 23

Przedstawiony na rysunku moduł elektroniczny to element układu

A. rozruchu.

B. ładowania.

C. zasilania.

D. oświetlenia.

To jest zdecydowanie przykład modułu zasilania, który odgrywa kluczową rolę w układzie sterowania silnika. Chodzi tutaj o przepływomierz powietrza (MAF), który wymaga stabilnego zasilania napięciem, żeby mógł dokładnie mierzyć ilość powietrza dostającego się do silnika. Z mojego doświadczenia wynika, że takie czujniki są bardzo wrażliwe na spadki napięcia czy zakłócenia w linii zasilającej. Dlatego producenci stosują specjalne zabezpieczenia, a niekiedy nawet osobne przekaźniki albo filtry. W realnych warunkach warsztatowych większość usterek przepływomierza wynika z problemów z zasilaniem, np. uszkodzone przewody, zimne luty, czy po prostu słabe styki na kostkach. Co ciekawe, w niektórych nowszych autach stosuje się dodatkowe, elektroniczne układy stabilizujące napięcie podawane do czujników masowych – po to, żeby zapewnić jak największą dokładność pomiaru i niezawodność. Moim zdaniem warto pamiętać, że poprawna praca całego układu wtryskowego zależy od precyzyjnego działania takich właśnie elementów, zatem kontrola zasilania jest jedną z podstawowych rzeczy podczas diagnostyki. No i klasyka: bez sprawnego zasilania żaden taki czujnik nie będzie działał poprawnie, nawet jeśli sam mechanicznie jest cały i zdrowy. Tak więc, według standardów branżowych, przepływomierz powietrza to typowy przykład elementu układu zasilania.

Pytanie 24

Podczas rozruchu silnika spalinowego z zapłonem samoczynnym rozrusznik pobiera prąd rzędu

A. 10 ÷ 100 A

B. 0 ÷ 10 A

C. 100 ÷ 1000 A

D. 1000 ÷ 10000 A

Silniki spalinowe z zapłonem samoczynnym, czyli popularne diesle, podczas rozruchu wymagają naprawdę sporego prądu. Rozrusznik, który jest odpowiedzialny za uruchomienie silnika, pobiera bardzo dużo energii w krótkim czasie. W praktyce, większość rozruszników do samochodów osobowych z silnikami Diesla potrzebuje właśnie prądu rzędu od 100 do nawet 1000 amperów. Często spotyka się wartości w okolicach 200-400 A dla mniejszych diesli, ale w dużych jednostkach czy pojazdach ciężarowych te wartości potrafią przekroczyć 500 A, a czasem i 800 A. Dlatego akumulatory stosowane w dieslach mają wyższe prądy rozruchowe (CCA). To wszystko wynika z większych oporów przy sprężaniu powietrza w silniku o dużym stopniu sprężania – a diesle mają ten stopień wyraźnie większy niż benzyniaki. Z mojego doświadczenia wynika, że niedocenienie tych prądów często prowadzi do problemów z rozruchem zimą. Warto pamiętać, żeby montować akumulator zgodny z zaleceniami producenta – to nie są żarty, bo zbyt słaby akumulator po prostu nie „pociągnie” rozrusznika. No i nie bez powodu przewody od rozrusznika są tak grube – muszą wytrzymać ogromne natężenia. Ten zakres prądów (100-1000 A) jest w zasadzie branżowym standardem dla rozruszników diesli. W praktyce, podczas rozruchu, spadek napięcia na akumulatorze i przewodach jest nieunikniony, dlatego cały układ musi być bardzo dobrze dobrany. Moim zdaniem warto o tym pamiętać, zwłaszcza przy eksploatacji starszych pojazdów.

Pytanie 25

Na podstawie raportu z przeglądu dwóch pojazdów określ, jakie części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy i obsługi tych pojazdów.

Lp.	Przegląd instalacji elektrycznej	Wynik przeglądu
Lp.	Przegląd instalacji elektrycznej	1 pojazdu	2 pojazdu
1	Stan akumulatora	D/U ¹⁾	D
2	Poduszki powietrzne	D	D
3	Włączniki, wskaźniki, wyświetlacze	D	D
4	Reflektory	Lewy – W; Prawy – D/R	Lewy – D/R; Prawy – D
5	Ustawienie reflektorów	R	R
6	Wycieraczki	Lewa – D, Prawa – uszkodzone pióro ²⁾	Lewa – D, Prawa – uszkodzone pióro ²⁾
7	Spryskiwacze	D/U	D/U
8	Oświetlenie wnętrza	D	D
9	Świece zapłonowe	W ³⁾	W ³⁾
10	Oświetlenie zewnętrzne	D	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację; ¹⁾ w przypadku akumulatora uzupełnić poziom elektrolitu ²⁾ w przypadku zużytego pióra zaleca się wymianę kompletu piór ³⁾ w przypadku zużycia zaleca się wymianę kompletu świec

A. Akumulator, prawy reflektor, komplet piór wycieraczek, płyn do spryskiwaczy.

B. Dwa komplety świec zapłonowych, woda destylowana, lewy reflektor, dwa komplety piór wycieraczek, płyn do spryskiwaczy.

C. Płyn do spryskiwaczy, prawy reflektor, woda destylowana, dwa komplety piór wycieraczek.

D. Komplet świec zapłonowych, komplety piór wycieraczek, woda destylowana, płyn do spryskiwaczy.

Zgłoszone odpowiedzi, które nie zawierają pełnego zestawienia części i materiałów eksploatacyjnych, mogą prowadzić do poważnych konsekwencji w kontekście bezpieczeństwa i funkcjonalności pojazdów. Na przykład, brak uwzględnienia świec zapłonowych w dwóch kompletach ogranicza ich efektywność, co może skutkować problemami z uruchomieniem silnika oraz osłabieniem jego mocy. Woda destylowana, pomijana w niektórych odpowiedziach, jest istotna dla prawidłowego funkcjonowania akumulatora. Niedobór wody w akumulatorze może prowadzić do jego uszkodzenia oraz obniżenia wydajności energetycznej całego pojazdu. Komponenty takie jak reflektory również odgrywają kluczową rolę w zapewnieniu właściwej widoczności. W przypadku braku jednego z reflektorów, kierowca naraża się na znacznie większe ryzyko wypadków, szczególnie w nocy lub w trudnych warunkach pogodowych. Pióra wycieraczek, które są regularnie użytkowane, wymagają częstej wymiany, aby zapewnić skuteczne oczyszczanie szyb, co jest kluczowe dla bezpieczeństwa jazdy. Pominięcie płynu do spryskiwaczy to kolejny aspekt, który może skutkować brakiem widoczności i zwiększonym ryzykiem wypadków. Wnioskując, ważne jest, aby przy ocenie potrzeb naprawczych pojazdów kierować się rzetelnymi standardami i praktykami branżowymi, aby zapewnić bezpieczeństwo i sprawność eksploatacyjną samochodu.

Pytanie 26

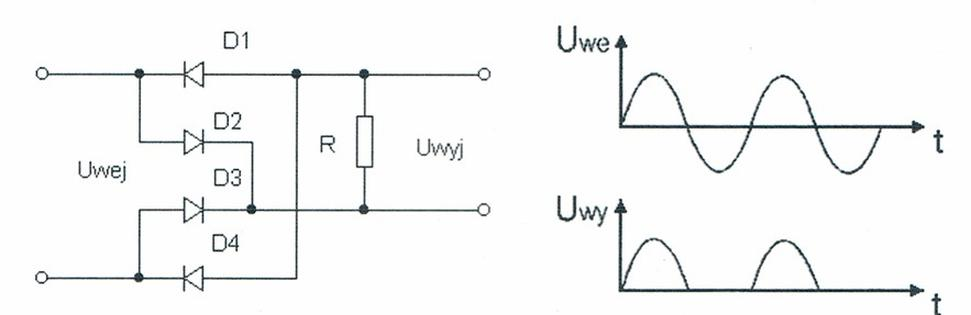

Na podstawie przedstawionych oscylogramów wskaż usterkę w badanym układzie prostownika.

A. Nastąpiło zwarcie diody D2 i D4.

B. Nastąpiła przerwa w obwodzie D1, R, D4.

C. Nastąpiło zwarcie diody D1 i D3.

D. Nastąpiła przerwa w obwodzie D2, R, D4.

Nie do końca to jest to, co trzeba. Jakbyś zwrócił uwagę na kilka istotnych rzeczy odnośnie układów prostownikowych, to byś zauważył, że odpowiedzi związane z przerwami w obwodach D2, R, D4 czy D1, R, D3 sugerują, że problem może leżeć gdzie indziej, co jest błędne. W układzie prostownika mostkowego, jeśli jedna z par diod jest uszkodzona, to zawsze będzie to miało wpływ na napięcie wyjściowe. Na oscylogramie powinno być widać jedną połówkę sygnału zamiast dwóch, co wskazuje na uszkodzenie jednej z par diod. Odpowiedzi mówiące o zwarciach D2 i D4 lub D1 i D3 też nie są poprawne, bo w przypadku zwarcia prąd mógłby swobodnie przepływać przez inne diody, a to zmieniłoby obraz na oscylogramie. Ważne, żeby zrozumieć, jak każda dioda działa w tym układzie i jak to wpływa na jego wydajność. W przyszłości warto by się zapoznać z zasadami działania tych układów, żeby uniknąć takich mylnych wniosków.

Pytanie 27

W warsztacie regularnie przeprowadza się trzy wymiany oleju 10W40, a do każdej wymiany używa się jednego 5-litrowego opakowania oleju. W czterech samochodach wymienia się żarówki H7, a w pięciu żarówki H4. Warsztat funkcjonuje przez 6 dni w tygodniu. Jakie jest tygodniowe zapotrzebowanie na podane materiały?

A. 15 pojemników 5-litrowych oleju 10W40, 30 żarówek H7 i 50 żarówek H4

B. 15 pojemników 5-litrowych oleju 10W40, 48 żarówek H7 i 50 żarówek H4

C. 18 pojemników 5-litrowych oleju 10W40, 50 żarówek H7 i 80 żarówek H4

D. 18 pojemników 5-litrowych oleju 10W40, 48 żarówek H7 i 60 żarówek H4

Wszystkie błędne odpowiedzi wynikają z nieprawidłowych obliczeń lub założeń dotyczących zapotrzebowania na materiały. Na przykład, w odpowiedzi, która wskazuje na 15 pojemników oleju, błąd polega na pominięciu pełnej liczby wymian oleju w tygodniu. Warsztat wykonując 3 wymiany dziennie przez 6 dni, uzyskuje 18 wymian, co oczywiście przekłada się na 18 pojemników oleju. Kolejnym błędem w innych odpowiedziach jest nieprawidłowe oszacowanie liczby żarówek H7 i H4. W przypadku 4 wymienianych żarówek H7 w czterech samochodach oraz 5 żarówek H4, nie uwzględniono, że wymiany te również muszą być pomnożone przez dni pracy. W jednym tygodniu, przy 6 dniach pracy, to powinno dać 24 żarówki H7 (4 x 6) oraz 30 żarówek H4 (5 x 6), co nie wzięto pod uwagę w błędnych opcjach. Takie nieprawidłowe obliczenia mogą prowadzić do niedoborów lub nadmiaru zapasów, co jest nieefektywne z punktu widzenia zarządzania zapasami. Kluczowe w tej analizie jest ścisłe przestrzeganie zasad obliczeń i bieżące monitorowanie potrzeb warsztatu.

Pytanie 28

Aby zweryfikować poprawne funkcjonowanie hallotronowego czujnika prędkości obrotowej w systemie ABS, należy wykonać pomiar

A. reaktancji pojemnościowej czujnika

B. rezystancji czujnika

C. sygnału wyjściowego z czujnika

D. reaktancji indukcyjnej czujnika

Mierzenie sygnału z hallotronowego czujnika prędkości obrotowej jest naprawdę ważne, żeby ocenić, czy działa jak należy. Te czujniki wykorzystują zjawisko Hall'a, które wytwarza napięcie, gdy w pobliżu jest pole magnetyczne, co pozwala na sprawdzenie prędkości obrotowej. W praktyce, każdy pomiar tego sygnału powinien być analizowany pod kątem standardów diagnostyki w pojazdach. Na przykład, w czujnikach ABS, sygnał musi być stabilny i mieścić się w konkretnych wartościach napięcia, żeby systemy bezpieczeństwa działały prawidłowo. Regularne sprawdzanie tych sygnałów może pomóc w wczesnym wykrywaniu problemów oraz zapewnia, że cały system działa jak powinien, co jest mega istotne, zwłaszcza gdy mówimy o bezpieczeństwie w pojazdach.

Pytanie 29

Korzystając z zamieszczonego cennika, oblicz całkowity koszt wymiany kamery cofania oraz lewej tylnej lampy zespolonej

Cennik
L.p.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Kamera cofania	110,00
2	Prawy reflektor	120,00
3	Lewy reflektor	130,00
4	Tylna lampa zespolona (lewa lub prawa)	80,00
L.p.	Czas wykonania usługi (roboczogodzina) ¹⁾	Roboczogodzina [rbg]
1	Wymiana kamery cofania	0,30
2	Wymiana reflektora ²⁾	1,20
3	Wymiana tylnej lampy zespolonej ³⁾	0,70
4	Ustawianie i regulacja świateł	0,30
¹⁾ Koszt 1 roboczogodziny wynosi 120,00 PLN
²⁾ Ten sam czas usługi dla wymiany lewego lub prawego reflektora
³⁾ Ten sam czas usługi dla wymiany lewej lub prawej tylnej lampy zespolonej

A. 310,00 PLN

B. 430,00 PLN

C. 290,00 PLN

D. 350,00 PLN

W zadaniu kluczowe jest poprawne zinterpretowanie cennika i dokładne przeliczenie kosztów zarówno części, jak i robocizny. Bardzo często uczniowie popełniają błąd, koncentrując się wyłącznie na cenach części, zapominając o kosztach pracy, albo na odwrót – sumują tylko roboczogodziny i nie biorą pod uwagę, że każda wymiana to dwie składowe: część i usługa. Przykładowo, wybierając zbyt niską kwotę (np. 290,00 PLN), ktoś mógł nie doliczyć jednej z roboczogodzin albo zaniżyć wartość którejś z części. Z kolei zawyżona odpowiedź (350,00 PLN lub 430,00 PLN) często wynika z tego, że sumuje się ceny reflektorów zamiast lamp zespolonych, albo podwaja się koszt usługi, myląc np. wymianę reflektora z lampą, co nie jest zgodne z opisem w tabeli. Widziałem też przypadki, gdzie ktoś bierze pod uwagę koszt obu lamp lub dolicza dodatkowe czynności typu regulacja świateł, choć zadanie tego nie wymaga. To wszystko pokazuje, że w branży motoryzacyjnej bardzo ważne jest skrupulatne czytanie dokumentacji i rozumienie, kiedy stosować odpowiednie pozycje z cennika. Z mojego doświadczenia wynika, że nawet najlepsi potrafią się pomylić, jeśli polegają na pamięci zamiast na analizie tabeli. Praktyka pokazuje też, że takie pomyłki mogą prowadzić do nieporozumień z klientami, dlatego tak istotne jest, by za każdym razem rozpisywać koszty na czynniki pierwsze i nie bać się sięgać po kalkulator. W codziennej pracy technika samochodowego to właśnie szczegółowość i dbałość o detale odróżniają fachowca od amatora. Warto od razu wyrobić sobie nawyk dokładnej analizy cennika i stosowania dobrych praktyk branżowych, bo to później bardzo procentuje w zawodowej karierze.

Pytanie 30

Jakie znaczenie mają strefy kontrolowanego zgniotu?

A. bezpieczeństwo pasywne

B. bezpieczeństwo aktywne

C. redukcja drgań zawieszenia

D. ochrona silnika podczas kolizji

Bezpieczeństwo czynne odnosi się do systemów i technologii, które zapobiegają wypadkom, takich jak systemy hamulcowe, kontrola trakcji, czy asystenci pasa ruchu. Strefy kontrolowanego zgniotu, mimo że są istotnym elementem bezpieczeństwa, nie mają na celu zapobiegania wypadkom, lecz minimalizację skutków, gdy już do nich dojdzie. Tłumienie drgań zawieszenia dotyczy mechanizmów poprawiających komfort jazdy i stabilność pojazdu, co również nie jest bezpośrednio związane z kontrolowanym zgniotem, którego głównym celem jest ochrona pasażerów w momencie zderzenia. Zabezpieczenie silnika w czasie wypadku, chociaż ma swój udział w ogólnym bezpieczeństwie pojazdu, nie jest funkcją stref zgniotu. Strefy te są projektowane z myślą o strukturze nadwozia, a nie o mechanicznym zabezpieczeniu jednostki napędowej. Typowym błędem jest mylenie pojęć bezpieczeństwa czynnego i biernego oraz nieodróżnianie mechanizmów zapobiegających wypadkom od tych, które chronią w ich trakcie.

Pytanie 31

Po podaniu na wejście układu elektronicznego widocznego na rysunku sygnału sterującego o wartości 3 V względem masy układu, woltomierz wskazuje wartość napięcia 11,95 V. Oznacza to, że

A. układ jest uszkodzony.

B. dioda D1 jest zwarta.

C. układ działa prawidłowo.

D. przez cewkę przepływa prąd sterowania.

Sporo osób przy tego typu pytaniach wpada w pułapkę myślową związaną z domniemaniem, że skoro na wejście jest podane odpowiednie napięcie, to cały układ działa prawidłowo lub że prąd płynie przez cewkę. W rzeczywistości, jeśli woltomierz wskazuje niemal pełne napięcie zasilania (11,95 V przy zasilaniu 12 V), oznacza to, że praktycznie nie występuje żaden znaczny spadek napięcia na obciążeniu, którym w tym przypadku jest cewka przekaźnika K1 oraz elementy sterujące. To sugeruje, że żaden prąd nie płynie przez cewkę – a więc przekaźnik nie jest załączany. Odpowiedzi sugerujące zwartą diodę D1 to typowe nieporozumienie – gdyby dioda była zwarta, napięcie na przekaźniku byłoby bliskie zeru, bo prąd popłynąłby przez diodę, a nie przez przekaźnik. Z kolei stwierdzenie, że przez cewkę płynie prąd sterowania, jest sprzeczne z odczytem napięcia – gdyby tak było, napięcie na woltomierzu spadłoby wyraźnie poniżej napięcia zasilania, zależnie od oporu cewki i nasycenia tranzystora sterującego. Typowy błąd polega na nieuwzględnieniu zasady działania takich układów: spadek napięcia na obciążeniu informuje nas, czy prąd w ogóle płynie przez dany element. W tym przypadku tak się nie dzieje, co prowadzi do wniosku, że układ jest uszkodzony. Dobre praktyki branżowe i diagnostyczne uczą, aby zawsze analizować spadki napięć i prądy, a nie tylko polegać na sygnałach logicznych podanych na wejściu.

Pytanie 32

Na dolnej osłonie przedziału silnikowego zauważono wyciek gęstego czerwonego płynu. Jaki to może być płyn?

A. Olej ATF

B. Płyn hamulcowy DOT 5

C. Płyn spryskiwacza

D. Olej silnikowy

Odpowiedzi takie jak "Olej silnikowy", "Płyn hamulcowy DOT 5" oraz "Płyn spryskiwacza" są nietrafione, ponieważ każdy z tych płynów ma swoje charakterystyczne właściwości oraz zastosowania, które różnią się od oleju ATF. Olej silnikowy, choć również może mieć ciemną lub brązową barwę, zazwyczaj nie występuje w kolorze czerwonym i jest przeznaczony do smarowania silnika spalinowego. Wyciek oleju silnikowego zazwyczaj pochodzi z górnych części silnika, co sugerowałoby inne miejsce wycieku. Płyn hamulcowy DOT 5, z kolei, jest stosowany w układach hamulcowych i zazwyczaj jest obojętny chemicznie, co oznacza, że może być przezroczysty lub lekko zabarwiony, ale nie czerwony. Ponadto, jest to płyn, który nie powinien stykać się z powietrzem i ma inną funkcję w pojeździe. Płyn spryskiwacza, z reguły nieprzezroczysty lub zielony, stosowany jest do czyszczenia szyb, co również nie pasuje do opisanego wycieku. Zrozumienie, jakie płyny są używane w pojeździe oraz ich właściwości, jest kluczowe dla prawidłowej diagnostyki i konserwacji, a mylenie tych substancji może prowadzić do nieprawidłowych diagnoz i potencjalnie niebezpiecznych sytuacji na drodze.

Pytanie 33

Kontrolę przeprowadza się przy użyciu lampy stroboskopowej

A. zbiegłości kół

B. ustawień oświetlenia

C. ciśnienia sprężania

D. kąta wyprzedzenia zapłonu

Ustawienie świateł wymaga precyzyjnego ustawienia odpowiednich kątów i odległości, co nie jest możliwe za pomocą lampy stroboskopowej. W rzeczywistości, do regulacji świateł stosuje się specjalistyczne urządzenia typu miernik geometrii ustawienia świateł, które zapewniają odpowiednią jakość oświetlenia i bezpieczeństwa na drodze. Ciśnienie sprężania jest mierzone przy użyciu manometrów i kompresometrów, które pozwalają na ocenę stanu silnika oraz wykrycie ewentualnych usterek, takich jak zużycie pierścieni tłokowych czy uszkodzenia głowicy. Zbieżność kół z kolei ustala się przy użyciu urządzeń do pomiaru geometrii zawieszenia, które analizują kąt nachylenia kół i ich ustawienie względem osi pojazdu. Typowe błędy myślowe, prowadzące do takich wniosków, wynikają z niepełnego zrozumienia zadań poszczególnych narzędzi i metod diagnostycznych stosowanych w motoryzacji oraz ich specyfiki. Każde z wymienionych zadań wymaga innych technik i narzędzi, co podkreśla znaczenie właściwego doboru sprzętu do rodzaju wykonywanych prac.

Pytanie 34

W celu sprawdzenia poprawności działania czujnika temperatury w układzie chłodzenia należy przeprowadzić pomiar

A. zmiany pojemności elektrycznej czujnika.

B. zmiany rezystancji czujnika.

C. generowanego sygnału wyjściowego.

D. zmiany indukcyjności czujnika.

W przypadku czujników temperatury stosowanych w układach chłodzenia pomiar indukcyjności albo pojemności elektrycznej nie ma większego sensu, bo konstrukcja tych czujników na tym nie polega. Indukcyjność mierzy się zwykle w cewkach, a czujniki temperatury z reguły nie mają cewek ani nie generują pola magnetycznego jak np. czujniki położenia wału korbowego. Zdarza się, że ktoś błędnie kojarzy indukcyjność z każdym elementem elektronicznym, co jest sporą nadinterpretacją – tutaj chodzi o prosty termistor, a nie element indukcyjny. Z kolei pojemność elektryczna jest ważna w kondensatorach lub w czujnikach pojemnościowych, ale w układzie chłodzenia to by była całkowita egzotyka – nie stosuje się raczej takich rozwiązań, więc mierzenie pojemności nic nie mówi o stanie czujnika temperatury. Trochę mylące może być też hasło o sygnale wyjściowym – owszem, niektóre nowocześniejsze czujniki mogą generować sygnał analogowy albo cyfrowy, ale i tak bazą działania pozostaje zmiana rezystancji, a nie sam sygnał. W praktyce, jeśli nie sprawdzisz rezystancji, tylko np. patrzysz na sygnał w oscyloskopie, możesz przeoczyć uszkodzenie samego elementu pomiarowego. Branżowe zadania serwisowe i zalecenia producentów jasno wskazują – sprawdzając czujnik temperatury, mierzysz opór. Pozostałe metody są bardziej skomplikowane lub wręcz nietrafione na tym poziomie diagnostyki. Takie nieporozumienia wynikają często z mieszania pojęć z innych typów czujników, co w rzeczywistości prowadzi do błędnych napraw i niepotrzebnych kosztów.

Pytanie 35

W sprawnej instalacji elektrycznej pojazdu (12 V) podczas pracy silnika przy prędkości obrotowej około 2000 obrotów na minutę, dopuszczalny zakres zmiany napięcia na zaciskach akumulatora pod obciążeniem powinien zawierać się w przedziale

A. 12,1 V -12,9 V

B. 13,6 V -14,6 V

C. 12,8 V -13,5 V

D. 14,4 V -15,6 V

Zakres napięcia 13,6 V – 14,6 V na zaciskach akumulatora podczas pracy silnika przy około 2000 obr./min to taki branżowy złoty środek, który zapewnia prawidłowe ładowanie akumulatora bez ryzyka jego przeładowania. W praktyce, alternator i regulator napięcia w samochodzie są tak skonstruowane, żeby właśnie w tym zakresie utrzymywać napięcie podczas normalnej eksploatacji. Zbyt niskie napięcie skutkuje niedoładowaniem akumulatora, co potem objawia się problemami z rozruchem, zwłaszcza zimą. Zbyt wysokie z kolei prowadzi do nadmiernego gazowania elektrolitu i ostatecznie skraca żywotność akumulatora, może też uszkodzić elektronikę pojazdu. W mojej opinii, dobrym nawykiem jest regularne sprawdzanie napięcia ładowania, bo to pozwala wyłapać np. uszkodzenie regulatora zanim poważniej narozrabia. Praktycznie wszyscy producenci samochodów i wytyczne serwisowe wskazują właśnie ten zakres jako optymalny. Ciekawostka: nawet minimalne odchyłki od tego standardu mogą negatywnie wpłynąć na żywotność nowoczesnych odbiorników elektronicznych, które są dziś bardzo czułe na wahania napięcia. Jest to więc nie tylko kwestia ładowania, ale też ogólnej bezpieczeństwa elektroniki na pokładzie pojazdu. Także, to naprawdę warto zapamiętać, bo temat często pojawia się też podczas przeglądów i napraw.

Pytanie 36

Kontrolę pracy turbosprężarki przeprowadza się

A. multimetrem uniwersalnym.

B. wakuometrem.

C. analizatorem spalin.

D. komputerem diagnostycznym OBD.

Komputer diagnostyczny OBD to obecnie podstawowe narzędzie do sprawdzania pracy turbosprężarki w pojazdach wyposażonych w elektronikę sterującą silnikiem. Dzięki podłączeniu do gniazda OBD uzyskujemy dostęp do parametrów pracy silnika, w tym ciśnienia doładowania, temperatur powietrza czy wartości z czujników położenia i przepływu. Diagnostyka komputerowa umożliwia szybkie wychwycenie wszelkich odchyleń od normy, takich jak zbyt niskie lub zbyt wysokie ciśnienie ładowania, co może świadczyć np. o nieszczelności układu lub nieprawidłowej pracy zaworu sterującego turbosprężarką. Z mojego doświadczenia wynika, że wiele nowoczesnych samochodów nie daje się już efektywnie diagnozować bez komputerowego wsparcia – tradycyjne metody po prostu nie są w stanie wykryć subtelnych usterek. Profesjonalne warsztaty korzystają z komputerów diagnostycznych praktycznie przy każdej podejrzanej usterce turbosprężarki, bo pozwalają one nie tylko na odczyt kodów błędów, ale też na bieżącą obserwację parametrów podczas jazdy próbnej. OBD to nie tylko standard branżowy, ale wręcz podstawa efektywnej diagnostyki układów doładowania. Oczywiście, trzeba też znać interpretację tych danych – ale bez punktu wyjścia w postaci komputerowej analizy byłoby to wręcz niemożliwe w dzisiejszych autach.

Pytanie 37

Na wyświetlaczu deski rozdzielczej pojawiła się informacja o awarii systemu ABS. Jakim urządzeniem przeprowadzisz diagnostykę tego układu?

A. Multimetrem uniwersalnym

B. Diagnoskopem systemu OBD

C. Amperomierzem cęgowym

D. Oscyloskopem elektronicznym

Diagnoskop systemu OBD (On-Board Diagnostics) jest niezbędnym narzędziem do diagnostyki układów elektronicznych w pojazdach, w tym systemu ABS. OBD umożliwia odczytywanie kodów błędów, monitorowanie parametrów pracy systemu oraz przeprowadzanie testów funkcjonalnych. W przypadku usterki systemu ABS, diagnostykę należy rozpocząć od podłączenia diagnoskopu, który odczyta kody błędów zapisane w pamięci sterownika ABS. Dzięki temu mechanik zyska wgląd w konkretną przyczynę usterki, co pozwoli na skuteczną naprawę. Praktyczne zastosowanie tego narzędzia obejmuje również możliwość przeprowadzania testów akcesoriów, takich jak czujniki prędkości lub pompy hydrauliczne, co jest kluczowe dla prawidłowego funkcjonowania układu. Korzystanie z OBD jest zgodne z międzynarodowymi standardami diagnostyki, co czyni je niezbędnym w warsztatach samochodowych.

Pytanie 38

W układzie zasilania, który podlega naprawie, uszkodzony transformator 230V/12 30A może być zastąpiony transformatorem

A. 230V/12 20A

B. 230V/24 20A

C. 230V/24 30A

D. 230V/12 40A

Wybór transformatora o parametrach 230V/12 20A nie jest wskazany, ponieważ obciążenie 30A znacząco przekracza jego maksymalne możliwości prądowe. Taki transformator mógłby ulegać przegrzaniu, co prowadziłoby do uszkodzenia zarówno transformatora, jak i podłączonego obciążenia. Zastosowanie transformatora o wyższym napięciu, jak w przypadku 230V/24, również nie jest odpowiednie, ponieważ zmiana napięcia wyjściowego na 24V wprowadza ryzyko uszkodzenia urządzeń zaprojektowanych do pracy przy 12V. W przypadku transformatora 230V/24 20A, dodatkowo spada jego wydajność prądowa, co czyni go również niewystarczającym dla danego układu. Typowe błędy myślowe w takich sytuacjach to nieprzemyślane podejście do wymagań prądowych lub napięciowych, co prowadzi do błędnego doboru komponentów. W kontekście bezpieczeństwa i efektywności systemów zasilania, istotne jest, aby wybierać urządzenia o parametrach odpowiednich dla konkretnego zastosowania, zgodnych z normami bezpieczeństwa oraz wytycznymi producentów.

Pytanie 39

Rezystancja zastępcza obwodu widziana od strony zacisków A i B wynosi

A. 3/2 [Ω].

B. 3/3 [Ω].

C. 1/3 [Ω].

D. 2/3 [Ω].

Rezystancja zastępcza 2/3 Ω wynika z poprawnego połączenia równoległego i szeregowego rezystorów. Tutaj mamy dwa rezystory o wartości 1 Ω połączone szeregowo (górny i prawy), co daje razem 2 Ω. Następnie ten układ szeregowy jest połączony równolegle z trzecim rezystorem 1 Ω (lewym). Wzór na rezystancję zastępczą dla połączenia równoległego to: 1/Rz = 1/R1 + 1/R2, czyli 1/Rz = 1/2 + 1/1, czyli 1/Rz = 1/2 + 1 = 3/2, zatem Rz = 2/3 Ω. W praktyce takie obliczenia są bardzo ważne podczas projektowania instalacji elektrycznych – często spotyka się układy mieszane, gdzie odpowiedni dobór wartości rezystancji pozwala na kontrolę prądów i napięć w różnych gałęziach. W branży automatyki i energetyki standardem jest dokładna analiza takich obwodów, bo od tego zależy nie tylko wydajność, ale też bezpieczeństwo całego systemu. Moim zdaniem, umiejętność szybkiego rozpoznawania konfiguracji połączeń rezystorów to podstawa nawet w amatorskich naprawach sprzętów – wystarczy spojrzeć na płytkę drukowaną i już wiadomo, czy wymiana jednego elementu rzeczywiście coś zmieni, czy nie. Nawet w nowoczesnych układach elektronicznych, gdzie pojawiają się zaawansowane układy scalone, bardzo często wciąż kluczowe są podstawowe zależności dotyczące rezystancji zastępczej. Przydaje się to nie tylko na egzaminie, ale też potem w pracy zawodowej. Z mojego doświadczenia wynika, że takie zadania świetnie ćwiczą wyobraźnię przestrzenną i myślenie analityczne, a bez tego trudno być dobrym elektrykiem czy automatykiem.

Pytanie 40

Podczas prowadzenia auta zaobserwowano zwiększone boczne przechyły nadwozia w trakcie pokonywania zakrętów. Możliwą przyczyną takiego zachowania pojazdu może być

A. uszkodzenie mechaniczne stabilizatora

B. znaczna różnica w zużyciu opon

C. zużycie tulei metalowo-gumowych osi wahaczy

D. zbyt duże luzy w łożyskach kół przednich

Nadmierne luzy w łożyskach kół przednich mogą wpływać na prowadzenie pojazdu, jednak nie są one bezpośrednią przyczyną zwiększenia bocznych przechyłów nadwozia. Luzy te mogą prowadzić do problemów z precyzją kierowania, ale nie powodują one bezpośrednio niestabilności w zakrętach. Również zużycie tulei metalowo-gumowych osi wahaczy wpływa na komfort jazdy i geometrię zawieszenia, jednak ich efekty są bardziej związane z ogólnym zachowaniem pojazdu, a nie z konkretnym przechyłem nadwozia. Duża różnica zużycia opon ma znaczenie, lecz głównie w kontekście przyczepności i równomiernego rozkładu sił podczas jazdy, co również nie jest bezpośrednio związane z bocznymi przechyłami. Warto zauważyć, że błędne wnioski często wynikają z niezrozumienia mechaniki zawieszenia i roli poszczególnych komponentów. Dobre praktyki diagnostyczne obejmują systematyczne sprawdzanie wszystkich elementów zawieszenia, co pozwala na skuteczne zidentyfikowanie i eliminowanie problemów, zanim przekształcą się one w poważniejsze awarie.

Rozpocznij nowy egzamin

Powrót do strony głównej
