Pytanie 12

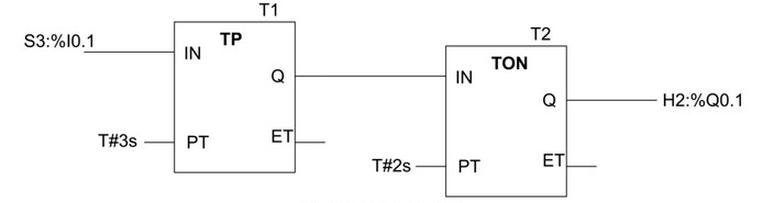

Z wykonywanego przez sterownik PLC programu wynika, że pojawienie się stanu wysokiego na wejściu I0.1 (S3) sterownika spowoduje uaktywnienie wyjścia Q0.1 (H2) z opóźnieniem czasowym równym
A. 1 sekunda.
B. 5 sekund.
C. 3 sekundy.
D. 2 sekundy.
Wybierając inne czasy opóźnienia, można popaść w pułapki związane z błędnym rozumieniem działania bloków czasowych w programie sterownika PLC. Na przykład, odpowiedź wskazująca na 1 sekundę wynika z nieprawidłowego odczytu schematu, gdzie czas opóźnienia został zrozumiany jako krótszy, niż rzeczywisty. Z kolei 3 sekundy i 5 sekund mogą być mylnie interpretowane jako czasy potrzebne do aktywacji wyjścia Q0.1, kiedy w rzeczywistości, tylko blok T2 z ustawionym czasem 2 sekundy efektywnie wpływa na to wyjście. Często błędy w analizie wynikają z braku ścisłego odniesienia do diagramów blokowych oraz z niewłaściwego zrozumienia, jakie funkcje pełnią poszczególne elementy programu. Warto pamiętać, że w kontekście programowania PLC, opóźnienia czasowe są kluczowe dla synchronizacji działań w systemach automatyki. Niezrozumienie tych zależności może prowadzić do poważnych problemów w działaniu zautomatyzowanych systemów, co podkreśla znaczenie dokładnej analizy schematów oraz umiejętności przekształcania wymagań funkcjonalnych w odpowiednią logikę programową.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
Jakiego typu wyjście powinien mieć sterownik PLC, aby w systemie sterowania wykorzystującym ten sterownik możliwa była modulacja szerokości impulsu – PWM?
A. Analogowe napięciowe
B. Analogowe prądowe
C. Binarne przekaźnikowe
D. Binarne tranzystorowe
Wybór niewłaściwego typu wyjścia w kontekście modulacji szerokości impulsu (PWM) wynika często z niepełnego zrozumienia zasad działania różnych typów wyjść w sterownikach PLC. Wyjścia binarne przekaźnikowe, mimo że są popularne w wielu zastosowaniach, mają ograniczenia w kontekście szybkości przełączania i precyzji kontroli czasu trwania impulsu. Przekaźniki mechaniczne mogą wolno reagować na sygnały, co powoduje problemy z generowaniem prawidłowego sygnału PWM, który wymaga bardzo szybkich zmian stanu. Z kolei wyjścia analogowe prądowe i napięciowe, mimo że mogą wykorzystywać sygnały analogowe do regulacji, nie są przeznaczone do generowania sygnałów PWM, które bazują na cyklicznych zmianach stanu „włączony-wyłączony”. Typowe błędy myślowe prowadzą do mylenia sygnałów analogowych z cyfrowymi. PWM jest techniką cyfrową, co oznacza, że wymaga wyjść, które mogą włączanie i wyłączanie w odpowiednich odstępach czasu, co jest możliwe tylko w przypadku wyjść binarnych tranzystorowych. W praktyce, zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania systemów automatyki, a ignorowanie tych zasad może prowadzić do nieefektywności w działaniu układu oraz trudności w jego dalszej diagnostyce i serwisowaniu.
Pytanie 16
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 17
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
Maksymalne obciążenie prądowe wyjść cyfrowych sterownika PLC 24 V DC wynosi 0,7 A. Jaką wartość mocy może mieć odbiornik, który podłączony do wyjścia sterownika, będzie pobierał prąd niższy od dopuszczalnego?
A. 20 W
B. 10 W
C. 15 W
D. 5 W
Wybierając niewłaściwą odpowiedź, można nie rozumieć kluczowych koncepcji związanych z obciążalnością prądową i mocą elektryczną. Na przykład, moc 10 W lub 5 W może wydawać się bezpieczna, ale nie uwzględniają one maksymalnej obciążalności wyjścia. W rzeczywistości, aby prawidłowo ocenić, jaką moc możemy bezpiecznie podłączyć do wyjścia PLC, nie wystarczy jedynie pomnożyć napięcia przez prąd, ale należy również pamiętać o marginesie bezpieczeństwa. Wybór 20 W jest całkowicie nieprawidłowy, ponieważ przekracza maksymalne dopuszczalne obciążenie, co może prowadzić do uszkodzenia sterownika. W praktyce, nadmierne obciążenie wyjść może skutkować przegrzaniem, a w konsekwencji uszkodzeniem podzespołów. Kluczowe jest zrozumienie, że projektując systemy automatyki, każdy element układu powinien być zgodny z określonymi normami oraz wymaganiami producentów. Niezastosowanie się do tych zasad sprzyja nieefektywności i awariom. Dlatego ważne jest, aby dokładnie analizować dostępne parametry techniczne oraz stosować się do dobrych praktyk inżynieryjnych, takich jak uwzględnianie zapasów mocy oraz zachowanie odpowiedniego marginesu bezpieczeństwa.
Pytanie 22
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 23
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 27
Na podstawie fragmentu instrukcji określ, co należy zrobić przed zamontowaniem reduktora podczas podłączania butli z gazem ochronnym do półautomatu spawalniczego.
| Podłączenie gazu ochronnego |
|---|
| 1. Butlę z odpowiednim gazem ochronnym należy ustawić obok półautomatu i zabezpieczyć ją przed przewróceniem się. |
| 2. Zdjąć zabezpieczający ją kołpak i na moment odkręcić zawór butli w celu usunięcia ewentualnych zanieczyszczeń. |
| 3. Zamontować reduktor tak, aby manometry były w pozycji pionowej. |
| 4. Połączyć półautomat z butlą wężem. |
| 5. Odkręcić zawór reduktora tylko przed przystąpieniem do spawania. Po zakończeniu spawania, zawór butli należy zakręcić. |
A. Ustawić poziomo butlę z gazem ochronnym.
B. Odkręcić zawór reduktora na czas montażu, a następnie go zakręcić.
C. Podłączyć wąż do półautomatu i do butli.
D. Zdjąć kołpak z butli i na krótką chwilę odkręcić zawór butli.
Pomimo że wiele osób może sądzić, iż odkręcanie zaworu reduktora w czasie montażu lub podłączanie węża do półautomatu i butli może być wystarczającym krokiem przed rozpoczęciem pracy, to takie podejście może prowadzić do poważnych problemów. Okrężne podejście do montażu reduktora, jak sugerowanie odkręcania zaworu reduktora, jest niezgodne z zaleceniami, ponieważ może doprowadzić do niekontrolowanego wydostawania się gazu, co stwarza ryzyko pożaru oraz eksplozji. Ponadto, podłączanie węża do półautomatu przed uprzednim oczyszczeniem zaworu butli również może skutkować wprowadzeniem zanieczyszczeń do układu, co negatywnie wpływa na jakość spawania i prowadzi do awarii sprzętu. W branży spawalniczej ważne jest, aby każda czynność była przeprowadzona w odpowiedniej kolejności, zgodnie z przyjętymi normami i zaleceniami producentów. Ignorowanie kroków przygotowawczych może prowadzić do nieefektywnego spawania, a także zwiększa ryzyko wypadków. W praktyce, aby zapewnić bezpieczeństwo i efektywność, należy zawsze postępować zgodnie z instrukcją, co w kontekście podłączania butli z gazem ochronnym oznacza zdjęcie kołpaka oraz odkręcenie zaworu butli przed jakimkolwiek montażem. To fundamentalna zasada, która powinna być znana każdemu operatorowi sprzętu spawalniczego.
Pytanie 28
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
Aby otrzymać poprawny wynik pomiaru temperatury przy użyciu czujnika termoelektrycznego, należy zagwarantować
A. odpowiednią wartość napięcia zasilającego czujnik
B. kompensację zmian temperatury odniesienia
C. odpowiednią polaryzację napięcia zasilającego czujnik
D. kompensację zmian temperatury, która jest mierzona
Wybór odpowiedzi dotyczących zapewnienia odpowiedniej wartości napięcia zasilania czujnika, kompensacji zmian temperatury mierzonej czy polaryzacji napięcia zasilania czujnika może wynikać z niepełnego zrozumienia zasad działania czujników termoelektrycznych. Kluczowe jest bowiem zrozumienie, że czujniki te działają na zasadzie generacji napięcia w wyniku różnicy temperatury między dwoma punktami, z których jeden jest punktem pomiaru, a drugi punktem odniesienia. W przypadku odpowiedzi dotyczącej napięcia zasilania, można wprowadzić w błąd przekonanie, że sama wartość napięcia ma kluczowy wpływ na wynik pomiaru. Owszem, napięcie zasilania może być istotne dla poprawnego funkcjonowania czujnika, jednak to kompensacja temperatury odniesienia jest kluczowym czynnikiem wpływającym na dokładność pomiarów. Podobnie, kompensacja zmian temperatury mierzonej nie oddaje istoty problemu, ponieważ to nie zmiana temperatury mierzonej, lecz zmiana temperatury odniesienia, która ma miejsce, wpływa na wynik końcowy. Przyjęcie, że polaryzacja napięcia zasilania jest istotna w kontekście uzyskania dokładnych pomiarów, również jest błędne, gdyż nieodpowiednia polaryzacja może prowadzić do błędów w odczycie, ale nie jest to kluczowy czynnik w kontekście kompensacji zmian temperatury odniesienia. Dobrze jest mieć na uwadze, że zrozumienie tych zasad jest fundamentalne dla prawidłowego stosowania technologii pomiarowych w różnych dziedzinach przemysłu.
Pytanie 32
W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?
| Dane techniczne | |
|---|---|
| Napięcie zasilające | AC/DC 24 V |
| Wejścia: Zakres dopuszczalny Przy sygnale „0" Przy sygnale „1" Prąd wejściowy | DC 20,4 ... 28,8 V maks. AC/DC 5 V min. AC/DC 12 V 2,5 mA |
| Wyjścia: Rodzaj Prąd ciągły | 4 przekaźnikowe 10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym |
A. 7,0 A
B. 10,0 A
C. 3,0 A
D. 2,5 A
Odpowiedź 3,0 A jest poprawna, ponieważ zgodnie z danymi technicznymi sterownika PLC, jego maksymalny prąd obciążenia wynosi 3 A. Przy podłączeniu silnika do wyjścia sterownika należy zawsze zwrócić uwagę na jego parametry, ponieważ zarówno prąd, jak i napięcie zasilające muszą być zgodne z danymi katalogowymi urządzenia. W przypadku obciążeń indukcyjnych, takich jak silniki, warto również wziąć pod uwagę prąd rozruchowy, który może być znacznie wyższy od prądu nominalnego. Praktyczne zastosowanie tej wiedzy jest kluczowe, gdyż niewłaściwe dobranie prądu obciążenia może prowadzić do uszkodzenia sterownika oraz obniżenia efektywności całego systemu. W branży automatyki przemysłowej podstawowe zasady dobierania obciążeń są ujęte w normach takich jak IEC 61131, które zalecają odpowiednie dobieranie komponentów w celu zapewnienia trwałości oraz niezawodności systemów. Zrozumienie tych aspektów jest niezwykle istotne, zwłaszcza w kontekście projektowania i eksploatacji instalacji automatyki.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".
| x \ yz | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| 0 | 1 | 0 | 0 | 1 |
| 1 | 1 | 0 | 0 | 1 |
A. f = y̅z
B. f = x
C. f = xy̅z̅
D. f = z̅
Wybór innej opcji może wynikać z nieporozumienia pojęć związanych z minimalizacją funkcji logicznych. Odpowiedzi takie jak f = x, f = xy̅z̅ i f = y̅z nie uwzględniają kluczowej zasady, jaką jest identyfikacja, które zmienne mają wpływ na wynik funkcji. Na przykład, w przypadku f = x, sugerujesz, że wartość wyjściowa zależy jedynie od zmiennej x, co nie jest zgodne z analizą tablicy Karnaugh, ponieważ obie pozostałe zmienne - y i z - również mają wpływ na wynik. W kontekście f = xy̅z̅, pomijasz fakt, że w grupowaniu jedynek w tablicy Karnaugh, z̅ jest jedynym warunkiem występowania jedynek. Z kolei f = y̅z zasugeruje, że zmienne y i z są kluczowe dla wartości wyjściowej, podczas gdy analiza wykazuje, że zmienna z ma stałą wartość 0 w kontekście grupowania. Warto zrozumieć, że w minimalizacji funkcji logicznych, każdy krok musi być uzasadniony z punktu widzenia wpływu wartości zmiennych na wynik. Niezrozumienie tego może prowadzić do błędnych wniosków i skomplikowanych implementacji, które są nieefektywne w działaniu oraz wymagają większej liczby bramek logicznych, co z kolei zwiększa koszty i czas realizacji projektu.
Pytanie 35
Jakie urządzenie stosuje się do pomiaru rezystancji izolacji w systemach mechatronicznych?
A. induktor pomiarowy
B. omomierz
C. multimetr
D. mostek pomiarowy
Pomiar rezystancji izolacji w urządzeniach mechatronicznych jest procesem, który wymaga zastosowania odpowiednich narzędzi, a wykorzystanie omomierza, mostka pomiarowego czy multimetru do tego celu jest niewłaściwe z wielu powodów. Omomierz, mimo że jest przyrządem dedykowanym do pomiaru rezystancji, nie jest w stanie sprostać wymaganiom związanym z pomiarem izolacji. W jego przypadku mogą występować problemy z niskimi wartościami rezystancji, co prowadzi do zniekształcenia wyników, a także do ryzyka uszkodzenia izolacji. Mostek pomiarowy, z drugiej strony, zazwyczaj stosowany jest w przypadku pomiarów precyzyjnych, ale jego zastosowanie do pomiaru rezystancji izolacji może być nieodpowiednie, gdyż nie jest zaprojektowany do wykrywania problemów związanych z izolacjami przy wysokich napięciach, co jest istotne w kontekście bezpieczeństwa. Multimetr to narzędzie wszechstronne, jednak jego pomiarowe ograniczenia dotyczące rezystancji izolacji i niskiej pewności pomiarowej w takich zastosowaniach sprawiają, że nie jest on odpowiedni do tego zadania. Niezrozumienie różnic między tymi urządzeniami może prowadzić do wniosków, które mogą zagrażać bezpieczeństwu urządzeń oraz ich użytkowników. Właściwe metody pomiaru są kluczowe dla zapewnienia długotrwałej i bezpiecznej pracy urządzeń mechatronicznych oraz zgodności z normami branżowymi.
Pytanie 36
Na schematach systemów pneumatycznych, siłowniki powinny mieć oznaczenie składające się z cyfry oraz litery
A. P
B. V
C. Z
D. A
Odpowiedź "A." jest poprawna, ponieważ w schematach układów pneumatycznych siłowniki są oznaczane symbolem literowym "A" oraz dodatkową liczbą, co jest zgodne z normami, takimi jak ISO 1219, które regulują oznaczanie elementów w schematach hydraulicznych i pneumatycznych. Oznaczenia te są istotne dla zrozumienia funkcji poszczególnych komponentów oraz ich właściwej identyfikacji w dokumentacji technicznej. Użycie liter i cyfr w taki sposób zapewnia jednoznaczność i ułatwia komunikację między inżynierami, technikami i innymi specjalistami. Przykładowo, siłownik pneumatyczny oznaczony jako A1 może wskazywać na specyfikę danego modelu oraz jego parametry, co jest kluczowe podczas projektowania układów automatyki przemysłowej. Właściwe oznaczenie komponentów wpływa na efektywność i bezpieczeństwo pracy systemów pneumatycznych oraz przyczynia się do ich dłuższej żywotności, co jest niezwykle istotne w kontekście nowoczesnej produkcji. Zatem, zrozumienie zasadności takiego oznaczenia jest fundamentem dla każdego inżyniera zajmującego się projektowaniem układów automatyki.
Pytanie 37
Jaki program służy do gromadzenia informacji o procesie przemysłowym, ich przedstawiania oraz archiwizacji?
A. SCADA
B. CAD/CAM
C. Kompilator
D. Linker
SCADA, czyli System Control and Data Acquisition, to kluczowy program używany w przemyśle do zbierania, monitorowania oraz archiwizacji danych procesowych. Dzięki SCADA operatorzy mogą uzyskiwać w czasie rzeczywistym informacje na temat pracy maszyn oraz efektywności procesów przemysłowych. System ten umożliwia wizualizację danych w formie graficznych interfejsów, co ułatwia identyfikację problemów i szybką reakcję na nie. Przykładem zastosowania SCADA może być zarządzanie systemem wodociągowym, gdzie program monitoruje ciśnienie, przepływ wody oraz stan zbiorników. Standardy takie jak ISA-95 czy ISA-88 definiują ramy, w których SCADA operuje, co zapewnia interoperacyjność z innymi systemami automatyki przemysłowej. Wiele nowoczesnych instalacji przemysłowych korzysta z SCADA, aby zwiększyć efektywność operacyjną, poprawić jakość produkcji oraz zminimalizować przestoje, co przekłada się na oszczędności finansowe i lepszą jakość produktów.
Pytanie 38
