Pytanie 1

Symbol graficzny tyrystora przedstawia rysunek oznaczony literą

A. D.

B. C.

C. A.

D. B.

Symbol graficzny tyrystora, przedstawiony na rysunku oznaczonym literą B, jest kluczowym elementem w rozpoznawaniu i zrozumieniu działania tego komponentu elektronicznego. Tyrystor to element półprzewodnikowy, który działa jako przełącznik i może kontrolować przepływ prądu w obwodach elektrycznych. Jego konstrukcja składa się z trzech warstw półprzewodnika, co pozwala na wydajne sterowanie dużymi prądami przy relatywnie niskim napięciu sterującym. W praktyce, tyrystory znajdują zastosowanie w różnych aplikacjach, takich jak kontrola silników, regulatorzy mocy oraz w systemach prostownikowych. Warto zauważyć, że dodatkowa elektroda sterująca, która jest kluczowym elementem symbolu, umożliwia aktywację i dezaktywację tyrystora, co czyni go bardzo elastycznym narzędziem w projektowaniu układów elektronicznych. Zrozumienie symboli graficznych, takich jak ten dla tyrystora, jest niezbędne dla każdego inżyniera elektronicznego, który chce projektować efektywne i niezawodne systemy. Znajomość standardów symboli elektrycznych, takich jak te zawarte w normach IEC, jest kluczowa dla zapewnienia zgodności i zrozumienia dokumentacji technicznej.

Pytanie 2

Superheterodynowy odbiornik radiowy AM ma częstotliwość pośrednią f_p = 465 kHz. Jaka jest częstotliwość heterodyny przy odbiorze stacji nadającej na częstotliwości 963 kHz?

f_p = f_h - f_s

A. 465 kHz

B. 963 kHz

C. 498 kHz

D. 1 428 kHz

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego zasad działania superheterodynowych odbiorników radiowych. Często mylone jest pojęcie częstotliwości heterodyny z częstotliwością nadajnika. W rzeczywistości, częstotliwość heterodyny to wartość, która powinna być obliczona w odniesieniu do częstotliwości pośredniej oraz częstotliwości sygnału nadawanego. W przypadku podanych odpowiedzi, wybór 963 kHz wskazuje na zamieszanie między częstotliwością nadajnika a częstotliwością, na której odbiornik przetwarza sygnał. Z kolei odpowiedzi takie jak 465 kHz czy 498 kHz nie uwzględniają podwyższenia częstotliwości związanej z pośrednią, co jest kluczowe w działaniu tych urządzeń. Typowym błędem myślowym jest pomijanie roli częstotliwości pośredniej w procesie demodulacji sygnałów, co prowadzi do nieprawidłowych obliczeń i wniosków. Zrozumienie tej zasady jest fundamentalne dla inżynierów oraz techników zajmujących się sprzętem radiowym, a także dla hobbyistów, którzy chcą zgłębiać temat odbioru sygnałów radiowych.

Pytanie 3

W regulatorze PID podwojono stałą czasową Ti (czas całkowania), co skutkuje

A. zmniejszeniem stabilności układu

B. brakiem zmian w czasie regulacji

C. wzrostem amplitudy oscylacji

D. wydłużeniem czasu regulacji

Zwiększenie stałej czasowej Ti, która odpowiada za czas całkowania w regulatorze PID, bezpośrednio wpływa na wydłużenie czasu regulacji. Stała Ti jest kluczowym parametrem, który określa, jak szybko regulator będzie integrował błąd w systemie. Kiedy Ti jest większe, to regulator będzie wolniej reagował na zmiany w błędzie, co prowadzi do dłuższego czasu odpowiedzi na zakłócenia. W praktyce oznacza to, że system będzie potrzebował więcej czasu na osiągnięcie zadanego poziomu, co jest szczególnie istotne w aplikacjach wymagających precyzyjnej kontroli, takich jak automatyka przemysłowa czy systemy HVAC. Wartości Ti powinny być dostosowywane zgodnie z wymaganiami procesu, a ich nadmierne zwiększenie może prowadzić do opóźnień w reakcji systemu, co jest niekorzystne. W kontekście projektowania systemów automatyki, należy stosować metody dostrajania parametrów PID, takie jak metoda Zieglera-Nicholsa, aby uzyskać optymalne wartości Ti, co pozwoli na efektywniejszą regulację.

Pytanie 4

Jakie czynności należy podjąć w pierwszej kolejności, udzielając pomocy osobie porażonej prądem elektrycznym?

A. zadzwonić po pomoc medyczną

B. wykonać masaż serca

C. odciąć porażonego od źródła prądu

D. przeprowadzić sztuczne oddychanie

Odpowiedź "uwolnić porażonego spod napięcia" jest prawidłowa, ponieważ w przypadku porażenia prądem elektrycznym najważniejszym krokiem jest zapewnienie bezpieczeństwa zarówno osobie poszkodowanej, jak i osobie udzielającej pomocy. Bezpośredni kontakt z prądem może prowadzić do poważnych obrażeń, a nawet śmierci, dlatego należy najpierw usunąć źródło zagrożenia. Można to zrobić poprzez odłączenie zasilania, użycie narzędzi izolowanych lub, w przypadku braku takiej możliwości, przesunięcie porażonego na bezpieczną odległość za pomocą przedmiotu nieprzewodzącego. Po uwolnieniu osoby z niebezpiecznej sytuacji, można przejść do oceny jego stanu zdrowia i, w razie potrzeby, wezwać pomoc medyczną. Zgodnie z wytycznymi Stowarzyszenia Czerwonego Krzyża, kluczowe jest działanie w taki sposób, aby nie narażać siebie ani innych na dodatkowe niebezpieczeństwo. W praktyce, znajomość procedur udzielania pierwszej pomocy w przypadku porażenia prądem elektrycznym może uratować życie, dlatego ważne jest, aby regularnie brać udział w szkoleniach z zakresu pierwszej pomocy.

Pytanie 5

Poniżej przedstawiona jest funkcja logiczna opisująca układ przełączający. Dla której kombinacji sygnałów a, b, c wartość tej funkcji będzie wynosiła "1"?

\( F(abc) = a \cdot \overline{b} + c \)
	a	b	c
A.	0	1	1
B.	0	1	0
C.	1	1	0
D.	1	0	1

A. A.

B. C.

C. D.

D. B.

Wybór innej opcji jako odpowiedzi na to pytanie może wynikać z niepoprawnego zrozumienia zasad działania funkcji logicznych oraz ich zastosowania w praktycznych sytuacjach. Funkcje te opierają się na podstawowych zasadach algebraicznych, gdzie każda zmienna (sygnał) może przyjąć wartość "0" lub "1", a ich kombinacje determinują końcowy wynik. Często zdarza się, że błędne odpowiedzi są efektem mylenia sygnałów negowanych z ich rzeczywistymi wartościami. Na przykład, niektóre opcje mogły zostać wybrane, ponieważ zawierały wartości "1" dla sygnałów, które w danej funkcji wymagają wartości "0". Taki błąd logiczny może wynikać z typowych nieporozumień dotyczących negacji sygnałów, co prowadzi do fałszywych wniosków. Ważne jest, aby zwracać uwagę na każdy element funkcji przy ustalaniu, które wartości spełniają wymagania. Ponadto, w praktyce inżynierskiej, znajomość operacji logicznych i umiejętność ich stosowania jest kluczowa w projektowaniu systemów, które muszą działać zgodnie z określonymi zasadami. Używanie diagramów prawdy oraz metod analizy może znacząco zwiększyć skuteczność w zrozumieniu i zastosowaniu tych koncepcji w praktyce. Dlatego też zrozumienie i poprawne zastosowanie zasad logiki cyfrowej jest fundamentem dla efektywnego projektowania układów elektronicznych.

Pytanie 6

Czym jest multiplekser w kontekście układów kombinacyjnych?

A. przekazywanie sygnału cyfrowego "1 z n" wybranego adresem na wyjście

B. konwersja kodu pierścieniowego "1 z n" na sygnał wyjściowy

C. sterowanie wskaźnikiem 7-segmentowym

D. liczenie oraz przechowywanie impulsów

Często jak nie wybierasz dobrej odpowiedzi, to może być przez to, że nie do końca rozumiesz, co robią układy kombinacyjne w systemach cyfrowych. Odpowiedź związana z konwersją kodu pierścieniowego na kod wyjściowy nie dotyczy multipleksera, bo to jest bardziej skomplikowane i zazwyczaj wymaga dekoderów lub konwerterów, które zmieniają dane z jednego formatu na inny. W przypadku liczenia impulsów mówimy o licznikach, a nie multiplekserach, które tylko wybierają sygnał do wysłania. A jeśli chodzi o wskaźniki 7-segmentowe, to potrzebujesz odpowiednich sterowników, które potrafią zinterpretować dane i pokazać je na wyświetlaczu. Takie podejście prowadzi do błędów w rozumieniu architektury systemów cyfrowych. Żeby dobrze korzystać z multiplekserów, trzeba zrozumieć, jak działają sygnały sterujące i logika wybierania sygnałów. Kluczowe jest tutaj umiejętne projektowanie i wdrażanie układów, co przychodzi z wiedzą na temat zasad projektowania oraz standardów, jak te od IEEE dla VHDL i Verilog, które są ważne w inżynierii cyfrowej.

Pytanie 7

Schemat funkcjonalny odbiornika telewizyjnego przedstawiono na rysunku

A. C.

B. A.

C. B.

D. D.

W przypadku, gdy wybrano inną odpowiedź, istotne jest zrozumienie, dlaczego podana kolejność bloków funkcjonalnych nie jest właściwa. Wiele osób może błędnie założyć, że tor p.cz. powinien znajdować się przed głowicą w.cz. lub że amplituda sygnału video jest najważniejsza na samym początku analizy. Tego rodzaju myślenie prowadzi do pomijania kluczowych kroków w procesie odbierania i przetwarzania sygnału telewizyjnego. Na przykład, jeśli blok syntezera jest umieszczony przed torami p.cz., to znacznie utrudnia to skuteczną modulację sygnału, co może skutkować zniekształceniem obrazu lub dźwięku. Ponadto, pominięcie roli anteny w procesie odbioru sygnału telewizyjnego jest fundamentalnym błędem, który może zawężać zrozumienie całego systemu. Antena pełni kluczową rolę w przechwytywaniu fal elektromagnetycznych, a błędne zrozumienie jej funkcji i umiejscowienia w schemacie odbiornika prowadzi do niepełnego obrazu całości. Każdy etap procesu, od odbioru sygnału przez antenę, poprzez demodulację, aż do odtwarzania dźwięku i obrazu, jest ze sobą ściśle powiązany i nie można go pomijać. Prawidłowe zrozumienie tych zależności jest niezbędne dla każdego, kto chce zajmować się elektroniką i telekomunikacją.

Pytanie 8

W każdej linii kodu, oprócz mnemonika instrukcji, można dodać po średniku sekwencję znaków, która zostanie zignorowana przez asembler. Co to jest?

A. instrukcja.

B. argumenty.

C. komentarz.

D. znamie.

W przypadku odpowiedzi, które wskazują na etykiety, operandy lub rozkaz, istnieje istotne nieporozumienie dotyczące ich roli w kodzie asemblera. Etykiety są używane do oznaczania miejsc w kodzie, do których można odwoływać się w instrukcjach skoku, jednak nie są one ignorowane przez asembler – wręcz przeciwnie, stanowią istotny element struktury programu. Operandy to z kolei wartości lub adresy, na których wykonuje się operacje w ramach instrukcji. Odpowiedzi te sugerują, że komentowanie kodu mogłoby być mylone z innymi elementami kodu, co może prowadzić do nieefektywnego lub nieczytelnego kodu. Rozkaz natomiast to konkretna instrukcja, którą asembler przetwarza. Mylenie tych pojęć z komentarzami może wynikać z braku zrozumienia ich funkcji. Programowanie w asemblerze wymaga precyzyjnego podejścia oraz dobrej znajomości struktury kodu, aby uniknąć typowych pułapek, takich jak złożoność w czytaniu kodu bez odpowiednich komentarzy, co może prowadzić do błędów w dalszym etapie rozwoju oprogramowania. Właściwe użycie komentarzy jest kluczem do efektywnej współpracy oraz redukcji błędów w projektach programistycznych.

Pytanie 9

Jaką rozdzielczość obrazu oferuje telewizja w standardzie HDTV?

A. 1920x1080

B. 1280x1024

C. 1024x768

D. 1360x768

Telewizja HDTV (High Definition Television) emituje obraz w rozdzielczości 1920x1080 pikseli, co jest standardem dla technologii Full HD. Taka rozdzielczość oznacza, że obraz składa się z 1920 pikseli w poziomie i 1080 pikseli w pionie, co daje łącznie około 2 milionów pikseli. Dzięki temu obraz jest znacznie bardziej szczegółowy i wyraźniejszy w porównaniu do standardowej telewizji SD (Standard Definition), która ma rozdzielczość 720x480 pikseli. Przykładem zastosowania tej technologii są nowoczesne telewizory, które obsługują różnorodne formaty wideo, od filmów po transmisje sportowe, które korzystają z większej ilości szczegółów, co zapewnia lepsze wrażenia wizualne. Ponadto, standard 1920x1080 jest również przyjęty w branży filmowej i gier komputerowych, co ułatwia produkcję i dystrybucję treści. Przy wyborze sprzętu do oglądania telewizji HDTV ważne jest również, aby wspierał on inne standardy, takie jak HDR (High Dynamic Range), co poprawia jakość obrazu o dodatkowe szczegóły w jasnych i ciemnych partiach obrazu.

Pytanie 10

Na podstawie informacji zawartych w tabeli pomiarowej, oszacuj wzmocnienie napięciowe K_UMAX dla częstotliwości środkowej f_O=260 Hz? U_wej=200mV

f[Hz]	40	80	100	140	180	220	260
U_wyj [V]	0,41	0,82	1,2	1,41	1,92	2,1	2,40
f[Hz]	300	340	380	420	460	500	540
U_wyj [V]	2,2	1,92	1,43	1,2	0,82	0,42	0,22

A. KUMAX = 260 V/V

B. KUMAX = 12 V/V

C. KUMAX = 24 V/V

D. KUMAX = 2,4 V/V

Odpowiedź KUMAX = 12 V/V jest poprawna, ponieważ wzmocnienie napięciowe definiuje się jako stosunek napięcia wyjściowego do napięcia wejściowego. W tym przypadku, dla częstotliwości środkowej 260 Hz, napięcie wyjściowe wynosi 2,4 V, a napięcie wejściowe to 200 mV (0,2 V). Obliczając wzmocnienie, uzyskujemy wartość 12 V/V, co oznacza, że napięcie wyjściowe jest 12 razy większe od napięcia wejściowego. W praktyce, takie wzmocnienie jest istotne w układach wzmacniaczy, gdzie precyzyjne dostosowanie wzmocnienia napięcia jest kluczowe dla osiągnięcia pożądanej jakości sygnału. Dobrze zaprojektowane układy wzmacniaczy wykorzystują stabilne źródła napięcia i precyzyjne komponenty, co pozwala na uzyskanie wysokiej linearności i niskich zniekształceń sygnału. Standardy dotyczące wzmacniaczy, takie jak normy IEEE, podkreślają konieczność dokładnych pomiarów wzmocnienia, aby zapewnić niezawodność i efektywność działania całego systemu elektronicznego.

Pytanie 11

Na którym z przedstawionych schematów układów ze wzmacniaczem operacyjnym, pracującym z wejściem nieodwracającym, sposób włączenia woltomierza do układu, pozwala zmierzyć napięcie wejściowe U_we?

A. C.

B. B.

C. D.

D. A.

Podłączenie woltomierza do układów przedstawionych w innych schematach (A, B, D) prowadzi do błędnych pomiarów napięcia wejściowego. W schematach A i B, woltomierz jest podłączony do układów wzmacniaczy odwracających, co oznacza, że mierzone napięcie Uwe jest w rzeczywistości napięciem wyjściowym wzmacniacza, a nie napięciem wejściowym. W takich konfiguracjach, podłączenie woltomierza wpływa na działanie wzmacniacza operacyjnego, co może prowadzić do zniekształceń pomiaru. W schemacie D, woltomierz mierzy napięcie, które jest pomniejszone o spadek na rezystorze R3, co również nie pozwala na uzyskanie prawidłowego wartości napięcia wejściowego. Typowym błędem myślowym jest założenie, że podłączenie woltomierza do dowolnego punktu w układzie da nam poprawne wartości. Kluczowe jest, aby zrozumieć zasady działania wzmacniaczy operacyjnych i ich wpływ na pomiary. W praktyce, pomiar napięcia powinien być przeprowadzany w taki sposób, aby nie zakłócać pracy układu, co podkreśla znaczenie właściwego doboru punktu pomiarowego w analizowanych schematach.

Pytanie 12

Na którym rysunku przedstawiono symbol graficzny diody Schottky`ego?

A. D.

B. B.

C. C.

D. A.

Symbol diody Schottky'ego, który jest przy 'C', faktycznie wyróżnia się spośród innych diod. Ta dioda ma niskie napięcie progowe i szybki czas przełączania, przez co nadaje się świetnie do zastosowań w wysokich częstotliwościach oraz w zasilaczach impulsowych. W prostowniku użycie diody Schottky'ego może naprawdę poprawić efektywność energetyczną, co w dzisiejszych czasach jest mega ważne w elektronice. Na przykład, można ją wykorzystać w konwerterach DC-DC, gdzie jej szybka reakcja na zmiany sygnału pozwala na ograniczenie strat energii. Warto też wiedzieć, że według norm IEC 60617, symbol diody Schottky'ego jest uznawany powszechnie w dokumentacji technicznej, co ułatwia życie przy czytaniu schematów elektronicznych.

Pytanie 13

W dziedzinie mikroprocesorowej termin stos odnosi się do

A. sekwencji ostatnio realizowanych rozkazów przez mikroprocesor

B. słowa sterującego, na przykład układem czasowo-licznikowym

C. obszaru pamięci użytkowej mikroprocesora, który jest używany na przykład podczas obsługi przerwania

D. licznika wewnętrznych impulsów zegarowych mikroprocesora

Wybór innych odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji i zastosowania różnych komponentów systemu mikroprocesorowego. Pierwsza z propozycji mówiąca o 'słowie sterującym' sugeruje, że stos jest powiązany z zarządzaniem sygnałami w mikroprocesorze, co jest błędne. Słowo sterujące to fragment instrukcji, który nie odnosi się do obszaru pamięci, a raczej do operacji jakie mikroprocesor ma wykonać. Odwołując się do drugiej odpowiedzi, lista ostatnio wykonanych rozkazów mikroprocesora jest bardziej związana z rejestrem stanów lub buforami, a nie ze stosami. Stos nie przechowuje rozkazów, ale dane tymczasowe i adresy powrotu. Ponadto, licznik wewnętrznych impulsów zegarowych mikroprocesora to element odpowiedzialny za synchronizację operacji, a nie za przechowywanie danych, co również może prowadzić do mylnych wniosków. Kluczowe jest zrozumienie, że stos pełni zupełnie inną rolę w architekturze komputerowej. Właściwe zarządzanie pamięcią i zrozumienie struktur danych to podstawowe umiejętności w programowaniu niskopoziomowym. Ignorowanie tych aspektów może prowadzić do nieefektywnego kodu oraz problemów z wydajnością i stabilnością oprogramowania.

Pytanie 14

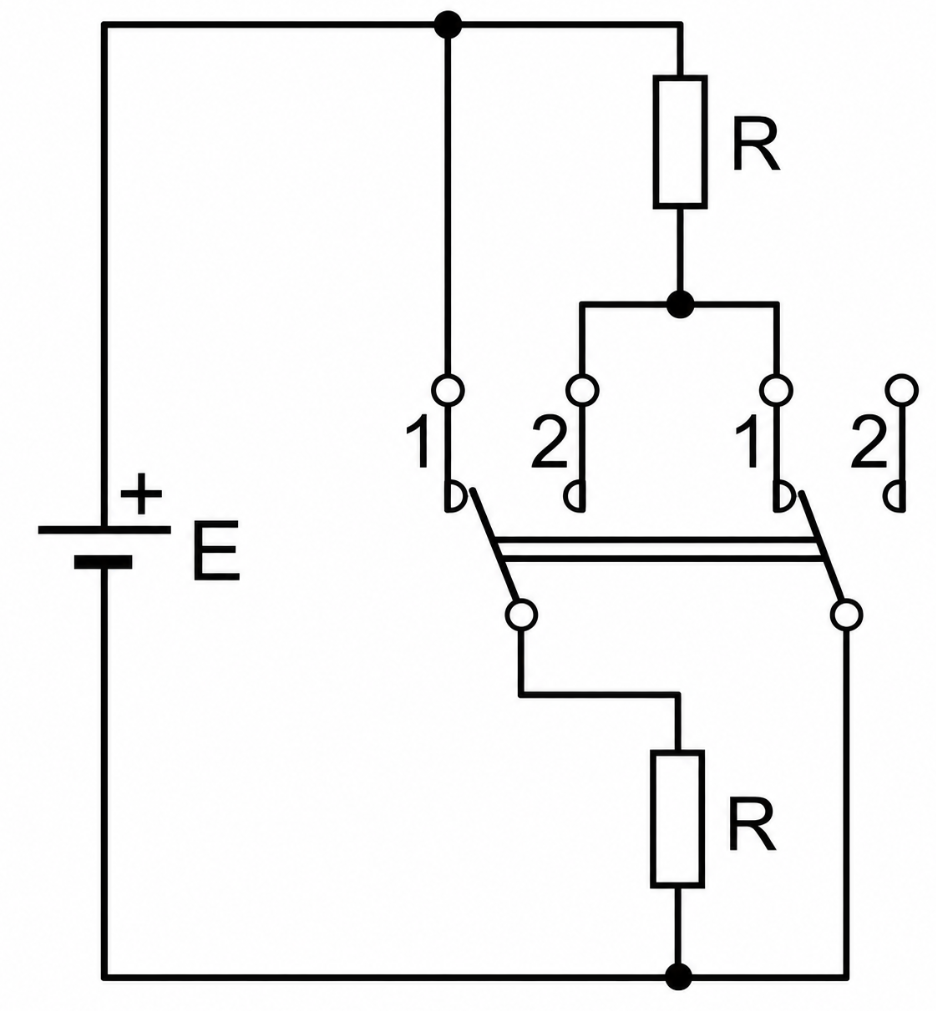

Jak zmieni się moc pobierana ze źródła napięcia w układzie elektronicznym, którego schemat przedstawiono na rysunku, w wyniku przełączenia przełącznika z pozycji 1 na 2?

A. Wzrośnie 4 razy.

B. Zmaleje 4 razy.

C. Zmaleje 3 razy.

D. Wzrośnie 3 razy.

Przełączenie przełącznika z pozycji 1 na 2 skutkuje odłączeniem jednego z rezystorów, co w konsekwencji zwiększa całkowitą rezystancję obwodu. Zgodnie z prawem Ohma, które mówi, że prąd (I) w obwodzie elektrycznym jest odwrotnie proporcjonalny do rezystancji (R) przy stałym napięciu (V), możemy stwierdzić, że wzrost rezystancji prowadzi do spadku prądu. Ponieważ moc (P) pobierana ze źródła napięcia definiuje się jako iloczyn napięcia i prądu (P = V * I), zmniejszenie prądu skutkuje proporcjonalnym zmniejszeniem mocy. W tym przypadku, jeżeli rezystancja wzrasta czterokrotnie, moc również zmniejsza się czterokrotnie. Tego typu analizy są kluczowe w projektowaniu układów elektronicznych, gdzie optymalizacja mocy i efektywności energetycznej jest istotna. W praktyce, zrozumienie tych zasad pozwala inżynierom na efektywne dobieranie komponentów w celu minimalizacji strat energii, co jest zgodne z najlepszymi praktykami w branży, takimi jak standardy IEC 61000 dotyczące wydajności energetycznej.

Pytanie 15

Co należy zrobić, gdy pracownik omdleje w źle wentylowanej pracowni elektronicznej?

A. wynieść poszkodowanego na świeże powietrze, położyć na plecach i unieść kończyny w górę

B. wynieść poszkodowanego na świeże powietrze i ułożyć go na brzuchu

C. ustawić poszkodowanego w pozycji siedzącej i dać mu wodę do picia

D. położyć poszkodowanego na plecach, umieścić zimny kompres na czole i monitorować tętno

Odpowiedź sugerująca wyniesienie poszkodowanego na świeże powietrze, ułożenie go na plecach oraz uniesienie kończyn jest poprawna z kilku powodów. Omdlenie często jest wynikiem obniżonego ciśnienia krwi, co prowadzi do niedotlenienia mózgu. Dlatego kluczowe jest jak najszybsze zapewnienie dostępu świeżego powietrza, co zwiększa ilość tlenu dostarczanego do organizmu. Ułożenie poszkodowanego na plecach z uniesionymi nogami wspomaga krążenie krwi i przywraca prawidłowe ciśnienie w organizmie. W praktyce, tak postępowanie jest zgodne z wytycznymi Europejskiej Rady Resuscytacji, które podkreślają znaczenie pozycji leżącej w przypadku omdlenia. Ważne jest również monitorowanie stanu poszkodowanego, aby w razie potrzeby móc szybko zareagować. Przykładem może być sytuacja, w której pracownik w warsztacie elektronicznym doświadcza omdlenia z powodu wysokiej temperatury oraz braku wentylacji. W takich okolicznościach szybkie działanie może uratować życie.

Pytanie 16

Urządzenie wykorzystywane do podziału lub łączenia sygnałów telewizyjnych i radiowych w systemach antenowych to

A. spliter

B. modulator

C. generator

D. dekoder

Splitter, zwany też rozgałęźnikiem sygnału, to takie ważne urządzenie w instalacjach antenowych. Działa na zasadzie dzielenia sygnału radiowego lub telewizyjnego, co jest naprawdę przydatne, gdy mamy kilka odbiorników w jednym miejscu. Na przykład, kiedy chcemy, żeby w różnych pokojach był dostęp do telewizji, to splitter pozwala nam to zrobić bez potrzeby stawiania wielu anten. Fajnie jest wybierać splittery, które mają niski poziom strat sygnału. Dzięki temu odbiór jest lepszej jakości, co jest bardzo istotne. Takie standardy, jak DVB-T, mówią, że używanie dobrych splitterów zmniejsza zakłócenia, co pewnie wszyscy chcieliby, żeby tak działało. Ważne, żeby pasmo pracy splitera było odpowiednie do częstotliwości sygnału, bo wtedy zyskujemy lepszy przesył.

Pytanie 17

Przewód światłowodowy Toslink stosowany jest do podłączenia

A. sygnału audio.

B. anteny z odbiornikiem.

C. dysku zewnętrznego z komputerem.

D. sygnału video.

Przewód światłowodowy Toslink, znany również jako TOSLINK, jest powszechnie stosowany do przesyłania cyfrowego sygnału audio. Jego konstrukcja oparta na włóknach optycznych umożliwia przesyłanie sygnałów w wysokiej jakości, co czyni go idealnym dla zastosowań audio. W szczególności, Toslink jest wykorzystywany w urządzeniach takich jak odtwarzacze CD, DVD, Blu-ray, konsole do gier oraz amplitunery. W przeciwieństwie do kabli miedzianych, przewody Toslink eliminują problemy związane z zakłóceniami elektromagnetycznymi, co jest szczególnie ważne w kontekście długich dystansów przesyłu. Zastosowanie Toslink jest zgodne z międzynarodowymi standardami audio, co zapewnia kompatybilność między różnymi producentami sprzętu. Dzięki tym właściwościom, Toslink stał się standardem w domowych systemach audio oraz profesjonalnych instalacjach, gdzie jakość dźwięku jest kluczowa. Warto również dodać, że Toslink obsługuje różne formaty audio, w tym Dolby Digital i DTS, co czyni go wszechstronnym rozwiązaniem dla użytkowników, którzy pragną uzyskać optymalne doświadczenie dźwiękowe.

Pytanie 18

W jakiej kolejności należy wykonać zapisane czynności, aby uruchomić system kontroli dostępu?

1.	Podłączenie zasilania układu.
2.	Pomiar napięć zasilających podzespoły.
3.	Sprawdzenie zgodności połączeń ze schematem.
4.	Sprawdzenie instalacji na obecność zwarć na zasilaniu układu.
5.	Wejście w tryb instalatora i zaprogramowanie odpowiednich opcji.
6.	Reset do ustawień fabrycznych i zaprogramowanie karty MASTER.
7.	Wejście w tryb użytkownika i zaprogramowanie kart zbliżeniowych oraz kodów PIN.

A. 2,1,3,4,5,6,7

B. 2,6,1,5,3,4,7

C. 3,4,1,2,6,5,7

D. 4,3,2,1,7,6,5

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest poprawna, ponieważ opisuje właściwą sekwencję działań niezbędnych do uruchomienia systemu kontroli dostępu. Proces ten zaczyna się od sprawdzenia zgodności połączeń ze schematem, co jest kluczowym krokiem w zapewnieniu, że wszystkie komponenty są prawidłowo podłączone i spełniają wymagania techniczne. Następnie, analiza instalacji pod kątem zwarć na zasilaniu jest niezbędna, aby uniknąć uszkodzeń sprzętu. Po potwierdzeniu poprawności instalacji, podłączenie zasilania układu oraz pomiar napięć zasilających są krokami, które zapewniają prawidłowe działanie podzespołów. Resetowanie ustawień fabrycznych oraz programowanie karty MASTER to kluczowe etapy w konfiguracji systemu, które umożliwiają zarządzanie dostępem. Wprowadzenie do trybu instalatora oraz programowanie opcji systemowych są istotne dla dostosowania urządzenia do specyficznych potrzeb użytkownika. Ostatni krok, programowanie kart zbliżeniowych i kodów PIN, kończy proces konfiguracji, zapewniając pełne bezpieczeństwo systemu. Takie podejście jest zgodne z najlepszymi praktykami w branży, które podkreślają znaczenie metodycznego i systematycznego działania w zakresie instalacji systemów zabezpieczeń.

Pytanie 19

Jakie urządzenie jest odpowiedzialne za rozdzielanie tonów niskich, średnich i wysokich do głośników?

A. equalizer

B. komparator głośnikowy

C. limiter

D. zwrotnica głośnikowa

Zwrotnica głośnikowa jest kluczowym elementem systemów audio, odpowiedzialnym za rozdzielanie sygnałów audio na różne pasma częstotliwości. Działa na zasadzie filtracji, co pozwala na kierowanie tonów niskich, średnich i wysokich do odpowiednich głośników. Dzięki temu, subwoofer odbiera tylko dźwięki niskich częstotliwości, głośniki średniozakresowe zajmują się tonami średnimi, a tweeter obsługuje dźwięki wysokie. To rozdzielenie pozwala na uzyskanie lepszej jakości dźwięku oraz zwiększa efektywność poszczególnych głośników, co jest szczególnie istotne w profesjonalnych systemach nagłośnieniowych oraz hi-fi. Dobrze zaprojektowana zwrotnica minimalizuje zniekształcenia dźwięku oraz maksymalizuje wydajność głośników, co jest zgodne z branżowymi standardami audio. W praktyce, zwrotnice są często wykorzystywane w koncertach, w studiach nagraniowych oraz w domowych systemach audio, co świadczy o ich wszechstronności i niezbędności w dziedzinie dźwięku.

Pytanie 20

Jakość sygnału z anten satelitarnych w dużym stopniu zależy od warunków pogodowych. Zjawisko pikselizacji lub zanik obrazu jest szczególnie zauważalne w antenach o średnicy

A. 100 cm

B. 60 cm

C. 110 cm

D. 85 cm

Odpowiedź 60 cm jest prawidłowa, ponieważ mniejsze anteny satelitarne, takie jak te o średnicy 60 cm, są bardziej wrażliwe na zmiany warunków atmosferycznych, co prowadzi do występowania efektu pikselizacji lub zaniku obrazu. W praktyce oznacza to, że w przypadku opadów deszczu, śniegu czy silnego wiatru, sygnał satelitarny może być znacznie osłabiony. W branży telekomunikacyjnej, standardy dotyczące projektowania systemów odbioru satelitarnego wskazują, że większe anteny (np. 100 cm czy 110 cm) są mniej podatne na trudne warunki atmosferyczne, ponieważ ich większa powierzchnia pozwala na lepsze zbieranie sygnału, co przekłada się na stabilniejszy odbiór. Przykładem zastosowania tej wiedzy może być dobór odpowiedniej anteny w regionach o często zmiennej pogodzie, gdzie mniejsze anteny są bardziej narażone na zakłócenia sygnału. Dlatego zaleca się wybór anteny o większej średnicy, jeśli planuje się korzystanie z sygnału satelitarnego w trudnych warunkach atmosferycznych, aby zapewnić jakość odbioru.

Pytanie 21

Poniżej przedstawiono fragment instrukcji przygotowania kabli do przyłączenia anten i osprzętu. Jaką czynność należy wykonać, by kabel był gotowy do instalacji?

A. Podłączyć końcówkę oplotu do drugiego styku anteny.

B. Oczyścić z kurzu izolację kabla, następnie i przetrzeć szmatka nasączoną spirytusem.

C. Podłączyć główny drut miedziany do jednego styku anteny.

D. Przyciąć 1 cm izolacji wewnętrznej, aby odsłonić główny drut miedziany.

Odpowiedzi, które nie są poprawne, opierają się na nieprawidłowych założeniach dotyczących procesu przygotowania kabli. Na przykład, podłączanie końcówki oplotu do drugiego styku anteny może być mylone z koniecznością zakończenia połączenia, jednak to nie jest pierwszy krok w przygotowaniu kabla. W rzeczywistości, oplot nie powinien być podłączany przed odsłonięciem drutu miedzianego, ponieważ najpierw trzeba przygotować drut, aby umożliwić właściwe podłączenie. Kolejnym błędnym podejściem jest czyszczenie izolacji kabla, które nie ma bezpośredniego związku z samym procesem przygotowania kabla do instalacji. Choć czyszczenie może być ważne dla zachowania jakości połączeń, nie jest to priorytetowy krok w tym kontekście. Ponadto, odpowiedź dotycząca przycinania izolacji nie wskazuje na odpowiednią procedurę, ponieważ odeszłoby to od standardowych wymagań, gdzie zewnętrzna osłona powinna być zsunieta, a końcówki oplotu skręcone. Ignorowanie tych kroków prowadzi do niepoprawnych praktyk montażowych, co może skutkować niską jakością sygnału, nietrwałymi połączeniami oraz zwiększonym ryzykiem awarii systemu. Właściwe przygotowanie kabla jest kluczowe dla jego funkcjonalności, a każdy błąd na tym etapie może prowadzić do trudnych do naprawienia problemów w przyszłości, dlatego znajomość prawidłowych procedur i standardów jest niezbędna w tej dziedzinie.

Pytanie 22

Nagłe zmiany temperatury (np. z powodu pieców czy otwartych okien) mogą powodować zakłócenia w działaniu detektora umieszczonego w jego pobliżu?

A. dymu

B. czadu

C. światła

D. ruchu

Wybór dymu, światła lub czadu jako odpowiedzi na pytanie o wpływ gwałtownych zmian temperatury na detektory nie oddaje rzeczywistego mechanizmu działania tych urządzeń. Detektory dymu działają na zupełnie innych zasadach, najczęściej polegających na wykrywaniu cząsteczek dymu w powietrzu, co czyni je mniej wrażliwymi na zmiany temperatury. Takie detektory mają swoje specyficzne wymagania dotyczące instalacji, które są bardziej związane z wentylacją i obecnością źródeł dymu, a nie z nagłymi skokami temperatury. Podobnie, detektory światła bazują na fotokomorze, która reaguje na natężenie światła, a więc ich działanie nie jest bezpośrednio związane z temperaturą otoczenia. W przypadku detektorów czadu, ich funkcjonalność opiera się na pomiarze stężenia tlenku węgla, a nie na zmianach temperatury. Typowym błędem myślowym jest mylenie różnych typów detektorów i ich zasad działania. Aby skutecznie zainstalować systemy alarmowe, kluczowe jest zrozumienie, jakie czynniki wpływają na ich działanie, co jest istotne nie tylko dla zapewnienia bezpieczeństwa, ale także dla efektywności operacyjnej całego systemu. Zarówno normy, jak i dobre praktyki w branży zabezpieczeń podkreślają znaczenie dobrego doboru i rozmieszczenia detektorów, aby maksymalizować ich skuteczność w odpowiednich warunkach.

Pytanie 23

W jakim celu stosuje się koryto kablowe pokazane na rysunku?

A. Wzmocnienia wytrzymałości konstrukcji koryta.

B. Ułatwienia łączenia wielu koryt ze sobą.

C. Oddzielenia różnych typów instalacji.

D. Wyeliminowania tzw. przesłuchów międzykanałowych.

Odpowiedzi, które wskazują na inne cele koryta kablowego, mogą wynikać z nieporozumienia co do jego funkcji. Koryto kablowe nie jest projektowane jedynie w celu ułatwienia łączenia wielu koryt ze sobą. Choć możliwość tworzenia złożonych systemów kablowych jest istotna, to głównym celem koryt kablowych jest organizacja i segregacja różnych typów instalacji. Na przykład, w przypadku instalacji elektrycznych, koryta te są zaprojektowane tak, aby oddzielać kable wysokiego napięcia od niskiego napięcia, co ma kluczowe znaczenie dla zapobiegania zakłóceniom oraz ograniczenia ryzyka porażenia elektrycznego. Wskazanie na eliminację przesłuchów międzykanałowych nie oddaje całości funkcjonalności koryt kablowych, które przede wszystkim mają na celu zapewnienie bezpieczeństwa i porządku w instalacji. Wzmacnianie wytrzymałości konstrukcji koryta również nie jest kluczowym celem; chociaż koryta kablowe są projektowane z materiałów odpornych na uszkodzenia, ich głównym zadaniem jest organizacja przewodów, a nie ich mechaniczne wzmocnienie. W praktyce, stosowanie koryt powinno być zgodne z obowiązującymi normami, aby zapewnić, że instalacja będzie nie tylko funkcjonalna, ale i bezpieczna. Typowe błędy myślowe w tym kontekście mogą prowadzić do nieefektywnego projektowania systemów kablowych oraz zwiększać ryzyko awarii czy niezgodności z przepisami branżowymi.

Pytanie 24

Reflektometr optyczny to urządzenie wykorzystywane do identyfikacji uszkodzeń w

A. matrycach LCD

B. ogniwach fotowoltaicznych

C. światłowodach

D. matrycach LED RGB

Nieprawidłowe odpowiedzi wskazują na nieporozumienia związane z zastosowaniem reflektometrów optycznych. W przypadku ogniw fotowoltaicznych, technologia ta nie jest stosowana w diagnostyce, ponieważ ogniwa te opierają się na zjawisku fotoelektrycznym, a ich sprawność ocenia się przy użyciu mierników prądu i napięcia. Matryce LCD i LED RGB to technologie wyświetlania, które nie korzystają z systemu światłowodowego, a ich naprawa i diagnostyka wymagają zupełnie innych narzędzi, takich jak multimetry, testery luminancji czy analizy obrazu. Ponadto, błędne podejście do reflektometrii optycznej może wynikać z mylnego przekonania, że technologia ta jest uniwersalna dla wszelkich typów urządzeń elektronicznych. Reflektometria optyczna jest ściśle związana z systemami światłowodowymi, a jej zastosowanie w innych dziedzinach jest ograniczone. Dlatego istotne jest zrozumienie, że różne technologie wymagają odpowiednich narzędzi diagnostycznych, a zamienianie ich miejscami prowadzi do nieefektywności i wydłużenia czasu napraw.

Pytanie 25

W jaką końcówkę powinien być zaopatrzony wkrętak, umożliwiający odkręcenie obudowy centralki alarmowej, jeśli producent zastosował wkręty z łbem oznaczonym jako PH2?

A. Pozidriv

B. Philips

C. Torx

D. Tri-Wing

Wybór niewłaściwej końcówki wkrętaka do odkręcania śrub w obudowie centralki alarmowej może prowadzić do wielu problemów. Zastosowanie końcówki Torx, choć popularnej w niektórych zastosowaniach, nie jest odpowiednie dla wkrętów oznaczonych jako PH2. Końcówki Torx mają inny kształt, co skutkuje tym, że nie przylegają one do łba wkrętu, co może prowadzić do poślizgów oraz uszkodzeń zarówno wkrętaka, jak i wkrętu. Z kolei końcówka Pozidriv, choć podobna do Philips, ma inną konstrukcję, co powoduje, że również nie pasuje do wkrętów PH2. Użycie tej końcówki może skutkować niepełnym wkręceniem lub odkręceniem, a także zniszczeniem łba wkrętu. Tri-Wing jest innym typem końcówki, która również nie ma zastosowania w tym przypadku, ponieważ przeznaczona jest do specyficznych aplikacji, jak np. wkręty stosowane w urządzeniach elektronicznych, gdzie wymagane są wysokie zabezpieczenia przed nieautoryzowanym dostępem. Typowe błędy myślowe prowadzące do wyboru niewłaściwej końcówki często wynikają z braku znajomości standardów oznaczania wkrętów oraz niewłaściwej analizy sytuacji, w której konieczne jest użycie konkretnego narzędzia. Dlatego tak istotne jest posiadanie odpowiedniej wiedzy technicznej oraz umiejętności w doborze właściwych narzędzi do pracy.

Pytanie 26

Która forma transmisji sygnału jest najbardziej odporna na zakłócenia elektromagnetyczne?

A. skrętki ekranowanej

B. kabla koncentrycznego

C. światłowodu

D. skrętki nieekranowanej

Transmisja sygnału za pośrednictwem światłowodu jest uważana za najbardziej odporną na zakłócenia elektromagnetyczne, co wynika z samej natury światłowodów. Sygnał przesyłany w światłowodach oparty jest na zjawisku całkowitego wewnętrznego odbicia światła, co sprawia, że sygnał nie jest narażony na zakłócenia elektromagnetyczne, jakie mogą wpływać na transmisję w przewodach miedzianych. W praktyce oznacza to, że światłowody są idealnym rozwiązaniem w środowiskach, gdzie występują silne źródła zakłóceń, takie jak w pobliżu dużych maszyn przemysłowych czy nadajników radiowych. Przykładem zastosowania światłowodów są sieci telekomunikacyjne oraz systemy informacyjne w dużych miastach, gdzie niezawodność i jakość transmisji danych są kluczowe. Zgodnie z normami ITU-T G.652 oraz G.657, światłowody zapewniają wysoką przepustowość i niskie tłumienie sygnału, co czyni je standardem w nowoczesnych instalacjach telekomunikacyjnych.

Pytanie 27

Przedstawiony interfejs umożliwiający przesyłanie sygnałów: video, RGB, S-Video nazywa się

A. DVI-A

B. EURO SCART

C. HDMI

D. S-Video

Złącza DVI-A, S-Video oraz HDMI mają swoje specyficzne cechy, które różnią je od interfejsu EURO SCART. DVI-A, będąc częścią standardu DVI, służy głównie do przesyłania sygnałów analogowych, jednak nie obsługuje standardu S-Video ani sygnałów RGB. Jego zastosowanie ogranicza się głównie do podłączania monitorów komputerowych i nie jest powszechnie używane w kontekście urządzeń audio-wideo. Z kolei S-Video to standard przesyłania wideo, który oddziela sygnał luminancji (Y) od sygnału chrominancji (C), co poprawia jakość obrazu w porównaniu do standardowego sygnału kompozytowego, jednak nie oferuje przesyłania sygnałów audio ani innych sygnałów, takich jak RGB. HDMI, natomiast, to nowoczesne złącze, które obsługuje zarówno przesyłanie sygnałów audio, jak i video w wysokiej jakości, ale jego konstrukcja i przeznaczenie różnią się od SCART, który był zaprojektowany z myślą o prostocie podłączania urządzeń analogowych. Typowym błędem myślowym jest utożsamianie różnych złączy jedynie na podstawie ich funkcji przesyłania sygnałów video, bez uwzględnienia ich specyfikacji technicznych i zastosowań. Zrozumienie różnic pomiędzy tymi interfejsami jest kluczowe dla prawidłowego doboru sprzętu w systemach audio-wideo.

Pytanie 28

Którego przyrządu należy użyć do sprawdzenia poprawności połączeń okablowania sieci komputerowej?

A. D.

B. B.

C. C.

D. A.

Odpowiedź B jest trafna, bo żeby sprawdzić, czy wszystko w sieci komputerowej chodzi jak należy, korzysta się z testera kabli. Taki tester pomaga zobaczyć, które przewody są połączone dobrze, a które mogą mieć jakieś przerwy czy zwarcia. Na przykład, jak podłączysz tester do kabla, to pokaże Ci, jakie żyły działają oraz czy sygnał przechodzi przez wszystkie potrzebne linie. Gdy mówimy o standardach jak TIA/EIA-568-A/B, to tester kabli jest mega ważny, bo dzięki niemu można być pewnym, że instalacja spełnia normy do przesyłu danych. W sumie dobrze jest mieć taki tester po każdym etapie instalacji, bo można wtedy wcześnie wyłapać błędy, co w przyszłości ułatwi życie i obniży koszty związane z naprawami. Z mojego doświadczenia, używanie testera pozwala zaoszczędzić sporo czasu i nerwów przy tworzeniu sieci.

Pytanie 29

Przedstawione urządzenie wykorzystywane jest w instalacjach

A. telewizji dozorowej.

B. telewizji satelitarnej.

C. sieci komputerowej.

D. telewizji naziemnej.

To urządzenie ze zdjęcia to rejestrator wideo, który jest naprawdę ważnym elementem systemów CCTV, czyli telewizji dozorowej. Jego głównym zadaniem jest zbieranie i przechowywanie materiału wideo z kamer, które monitorują różne miejsca. Zwróć uwagę na oznaczenia, takie jak 'VIDEO IN' i 'VIDEO OUT' – to jednoznacznie wskazuje, do czego to urządzenie służy w systemach telewizyjnych. W praktyce wykorzystuje się je np. w sklepach, biurach czy instytucjach publicznych do zapewnienia bezpieczeństwa. Moim zdaniem, w dzisiejszych czasach takie systemy monitoringu są bardzo potrzebne, zwłaszcza że zagrożeń jest coraz więcej. Warto też dodać, że wiele nowoczesnych rejestratorów wideo umożliwia dostęp przez internet, co daje możliwość monitorowania na żywo i archiwizowania materiału w chmurze. To bardzo ułatwia zarządzanie danymi i zwiększa elastyczność w ich używaniu.

Pytanie 30

W instalacjach telewizyjnych używa się standardu DVB-C w technologii

A. dozorowej

B. naziemnej

C. satelitarnej

D. kablowej

DVB-C jest standardem stworzonym z myślą o telewizji kablowej, a więc odpowiedzi dotyczące dozoru, satelitarnej czy naziemnej są błędne i wynikają z nieporozumienia dotyczącego specyfiki i zastosowania różnych technologii transmisji. Telewizja dozorowa wykorzystuje inne systemy, które są bardziej skoncentrowane na monitorowaniu i rejestracji obrazu, a nie na przesyle sygnałów telewizyjnych w tradycyjnym rozumieniu. Przykładem mogą być systemy CCTV, które korzystają z technologii analogowej lub cyfrowej, ale nie są związane z DVB-C. W przypadku systemów satelitarnych, standard DVB-S jest odpowiedzialny za przesył sygnałów telewizyjnych za pośrednictwem satelitów, co jest całkowicie odrębne od technologii kablowej. Z kolei DVB-T dotyczy transmisji naziemnej, która jest używana do nadawania sygnału telewizyjnego z anten naziemnych, także nie mając związku z kablowym przesyłem sygnałów. Błędne rozumienie zastosowania tych standardów prowadzi do mylnego wniosku, że DVB-C mógłby być użyty w kontekście innych form transmisji, co jest niezgodne z jego projektowymi założeniami i praktycznym użyciem w branży telekomunikacyjnej.

Pytanie 31

Jakie elementy urządzeń elektronicznych opisuje termin LCD?

A. Sygnalizatorów akustycznych

B. Barier podczerwieni

C. Czujników zbliżeniowych

D. Wyświetlaczy ciekłokrystalicznych

Czujniki zbliżeniowe, sygnalizatory akustyczne oraz bariery podczerwieni to technologie, które działają na zupełnie innych zasadach niż wyświetlacze ciekłokrystaliczne. Czujniki zbliżeniowe wykorzystywane są w systemach automatyki i bezpieczeństwa, aby wykrywać obecność obiektów w ich pobliżu, zazwyczaj poprzez emitowanie fal elektromagnetycznych lub ultradźwięków. Natomiast sygnalizatory akustyczne generują dźwięk jako formę komunikacji lub alarmowania, co również jest zupełnie odmiennym zastosowaniem technologii. Bariera podczerwieni służy do wykrywania ruchu lub obecności obiektów, polegając na przerwie w wiązce podczerwonej. Te błędne odpowiedzi mogą wynikać z nieporozumienia dotyczącego roli i funkcji wyświetlaczy LCD. Kluczowym błędem myślowym jest mylenie wyświetlania informacji z detekcją obiektów lub generowaniem dźwięku, co prowadzi do nieprawidłowej interpretacji pytania. Rozumienie różnorodności technologii dostępnych w elektronice jest niezbędne, aby poprawnie identyfikować ich zastosowania i funkcje. Aby skutecznie odnaleźć się w tej dziedzinie, warto zaznajomić się z podstawowymi zasadami działania różnych podzespołów oraz ich zastosowaniem w praktyce.

Pytanie 32

Złącza BNC umieszcza się na końcach kabli

A. symetrycznych

B. skrętka UTP

C. koncentrycznych

D. skrętka STP

Wybór pozostałych odpowiedzi wskazuje na niepełne zrozumienie zastosowań i konstrukcji różnych typów kabli. Skrętka STP (Shielded Twisted Pair) oraz UTP (Unshielded Twisted Pair) to rodzaje kabli stosowanych głównie w sieciach komputerowych do przesyłania danych, w szczególności w standardach Ethernet. Złącza BNC nie są projektowane do pracy z tymi typami kabli, ponieważ skrętka nie ma rdzenia koncentrycznego, a jej budowa nie zapewnia odpowiedniej ochrony sygnału przesyłanego na dużą odległość. Zastosowanie skrętki do połączeń, które wymagałyby złącz BNC, może prowadzić do dużych strat sygnału oraz zakłóceń, ponieważ złącza BNC nie mogą efektywnie łączyć przewodów, które nie mają konstrukcji koncentrycznej. Z kolei złącza symetryczne, choć mogą być stosowane w różnych aplikacjach audio i wideo, również nie są odpowiednie dla przewodów koncentrycznych, ponieważ różnią się pod względem mechanizmu łączenia oraz charakterystyki przesyłu sygnałów. Zrozumienie różnic między tymi rodzajami kabli i ich zastosowaniem jest kluczowe w projektowaniu i wdrażaniu systemów komunikacji, aby uniknąć błędów w doborze komponentów, które mogą prowadzić do problemów z jakością sygnału.

Pytanie 33

Ukształtowanie terenu ma wpływ na zasięg przesyłu sygnału za pośrednictwem

A. skrętki ekranowanej

B. skrętki nieekranowanej

C. światłowodu

D. linii radiowej

Linie radiowe, w przeciwieństwie do innych typów transmisji, takich jak skrętki czy światłowody, są szczególnie wrażliwe na ukształtowanie terenu. Fale radiowe mogą być tłumione i odbijane przez różne przeszkody, w tym góry, budynki i inne elementy krajobrazu. W praktyce oznacza to, że w obszarach górzystych lub zabudowanych zasięg sygnału radiowego może być znacznie ograniczony, co wpływa na jakość transmisji danych. W przypadku skrętek, zarówno ekranowanych, jak i nieekranowanych, sygnał przesyłany jest przewodowo, co eliminuje problem tłumienia przez ukształtowanie terenu. W kontekście standardów, projektowanie sieci radiowych wymaga starannego planowania, w tym analizy terenu oraz zastosowania technologii, które mogą kompensować te efekty, takich jak MIMO (Multiple Input Multiple Output) czy beamforming. Przykładem zastosowania linii radiowych jest komunikacja bezprzewodowa w sieciach komórkowych, gdzie odpowiednie zasięg i jakość sygnału są kluczowe dla użytkowników.

Pytanie 34

Przedstawiony na schemacie układ pomiarowy służy do pomiaru

A. różnicy spadku napięć na odbiornikach R1 i R2

B. spadku napięcia na odbiorniku R2

C. spadku napięcia na odbiorniku R1

D. sumy spadku napięć na odbiornikach R1 i R2

Twoje odpowiedzi, które nie są poprawne, pokazują, że często mylimy techniki pomiarowe w elektryce. Zauważ, że pomiar różnicy spadku napięć na R1 i R2 wymagałby zupełnie innego podłączenia, na przykład mogłeś użyć dwóch woltomierzy albo jakiejś bardziej złożonej konfiguracji. Gdy podłączasz woltomierz równolegle do R1, nie zmierzysz spadku napięcia na R2, bo woltomierz zawsze mierzy napięcie pomiędzy dwoma punktami i nie wpływa na obwód. Stąd pomysły, które sugerują taki pomiar, są błędne. Często mylimy równoległe podłączenie z szeregowym, a w przypadku szeregowego mielibyśmy do czynienia z sumą spadków napięć. Także jeśli chcesz poprawnie mierzyć spadki napięcia w obwodach, ważne jest, żeby trzymać się zasad podłączania instrumentów pomiarowych, co jest opisane w dokumentacji technicznej i na szkoleniach dla elektryków.

Pytanie 35

Jakie narzędzie jest niezbędne do zainstalowania wtyku kompresyjnego typu F na kablu koncentrycznym?

A. śrubokręt.

B. zaciskarkę.

C. nóż montażowy.

D. obcęgi.

Zaciskarka to narzędzie specjalnie zaprojektowane do montażu wtyków kompresyjnych na kablach koncentrycznych. Dzięki precyzyjnemu mechanizmowi chwytania i zaciskania, pozwala na pewne i trwałe połączenie wtyku z kablem, co jest kluczowe dla uzyskania optymalnej jakości sygnału. Użycie zaciskarki zapewnia, że wtyk jest prawidłowo zamocowany, eliminując ryzyko luzów, które mogłyby prowadzić do zakłóceń sygnału. W branży telekomunikacyjnej oraz w instalacjach antenowych, gdzie jakość sygnału jest kluczowa, stosowanie odpowiednich narzędzi, takich jak zaciskarka, jest zgodne z najlepszymi praktykami. W przypadku kabli koncentrycznych, wtyki kompresyjne oferują lepszą ochronę przed zakłóceniami elektromagnetycznymi, a ich prawidłowy montaż przy użyciu zaciskarki jest niezbędny, aby zapewnić optymalne działanie całego systemu. Warto zwrócić uwagę na standardy, takie jak ISO/IEC 11801, które podkreślają znaczenie odpowiedniego montażu i użycia właściwych narzędzi w celu zapewnienia niezawodności i wydajności systemów transmisji danych.

Pytanie 36

Czy światło słoneczne może doprowadzić do utraty danych w pamięci rodzaju

A. DRAM

B. SDRAM

C. EPROM

D. EEPROM

DRAM (Dynamic Random Access Memory) to pamięć, która przechowuje dane w postaci ładunków elektrycznych w kondensatorach, a jej zawartość jest ulotna, co oznacza, że dane z niej znikają po wyłączeniu zasilania. W przeciwieństwie do EPROM, DRAM nie może być kasowane przy użyciu światła, co czyni tę odpowiedź niewłaściwą. Z kolei SDRAM (Synchronous Dynamic Random Access Memory) jest rozwinięciem DRAM, które synchronizuje operacje pamięci z sygnałem zegarowym, co poprawia wydajność, ale również nie jest wrażliwe na światło ultrafioletowe. EEPROM (Electrically Erasable Programmable Read-Only Memory) z kolei to pamięć, którą można kasować i programować elektrycznie, co sprawia, że jest bardziej uniwersalna w zastosowaniach, niż EPROM, jednak nie jest ona narażona na usunięcie danych w wyniku ekspozycji na światło. Typowe błędy myślowe przy wyborze niepoprawnych odpowiedzi wynikają z mylenia właściwości pamięci oraz z braku zrozumienia, jakie mechanizmy są używane do kasowania i programowania tych typów pamięci. Właściwe zrozumienie różnic między tymi typami pamięci jest kluczowe dla inżynierów i projektantów systemów, którzy muszą wybrać odpowiednie rozwiązania w zależności od wymagań aplikacji.

Pytanie 37

Która ilustracja wskazuje na brak usunięcia tlenków z punktu lutowniczego?

A. Ilustracja 2.

B. Ilustracja 1.

C. Ilustracja 4.

D. Ilustracja 3.

Ilustracja 3 to właściwy wybór. Jej matowy, nierówny wygląd sugeruje, że są tam tlenki, które nie zostały usunięte podczas lutowania. Wiesz, przygotowanie powierzchni przed lutowaniem jest mega ważne. Zazwyczaj trzeba najpierw oczyścić elementy z tlenków i innych zanieczyszczeń, bo jak tego nie zrobimy, to może być kiepsko. Te tlenki tworzą jakieś niechciane warstwy, przez co połączenie lutownicze wychodzi słabe. To prowadzi do problemów z przewodnictwem elektrycznym i trwałością tej spoiny. Przykładowo, w standardach IPC-A-610 podkreśla się, jak ważna jest jakość powierzchni lutowniczej. Lepiej też stosować jakieś konkretne techniki lutowania, jak topniki, które pomagają w oczyszczeniu i lepszej adhezji lutu do metalu. Używanie stacji lutowniczych z kontrolą temperatury to też super coś, co może pomóc osiągnąć idealne warunki do lutowania.

Pytanie 38

Stabilizator o symbolu LM7812 charakteryzuje się

A. nieregulowanym ujemnym napięciem na wyjściu

B. nieregulowanym dodatnim napięciem na wyjściu

C. regulowanym ujemnym napięciem na wyjściu

D. regulowanym dodatnim napięciem na wyjściu

Wybór odpowiedzi dotyczącej regulowanego napięcia wyjściowego wskazuje na nieporozumienie w zrozumieniu funkcji stabilizatorów. Stabilizatory, takie jak LM7812, zostały zaprojektowane z myślą o dostarczaniu stałego napięcia, a nie regulowanego, co oznacza, że nie są przeznaczone do zmiany napięcia wyjściowego w zależności od potrzeb użytkownika. Typowe błędy myślowe prowadzące do takich wniosków mogą wynikać z pomylenia stabilizatora napięcia z regulatorem, który może dostosować wyjście do zmieniających się warunków obciążenia. Odpowiedź o nieregulowanym ujemnym napięciu jest również błędna, ponieważ LM7812 dostarcza napięcia dodatniego. Stabilizatory ujemne, takie jak LM7912, mają zastosowanie w sytuacjach wymagających zasilania ujemnego, jednak LM7812 nie jest ich odpowiednikiem. Niezrozumienie różnic między stabilizatorami dodatnimi i ujemnymi oraz ich regulowalnymi i nieregulowalnymi wersjami może prowadzić do nieprawidłowego doboru komponentów w projektach elektronicznych, co z kolei wpływa na nieprawidłowe działanie całego układu. Dlatego tak ważne jest, aby rozumieć specyfikacje i zastosowania poszczególnych stabilizatorów, co z pewnością przyczyni się do efektywniejszego projektowania i realizacji systemów elektronicznych.

Pytanie 39

Jakie urządzenie należy zastosować do pomiaru rezystancji w układzie elektronicznym?

A. woltomierza

B. omomierza

C. częstotliwościomierza

D. amperomierza

Wybór innych przyrządów pomiarowych, takich jak częstościomierz, woltomierz czy amperomierz, w kontekście pomiaru rezystancji, jest błędny z kilku powodów. Częstościomierz służy do pomiaru częstotliwości sygnałów elektrycznych, co nie ma zastosowania w przypadku analizy rezystancji. Jest to narzędzie ukierunkowane na zupełnie inny aspekt analizy sygnałów, więc jego wykorzystanie do pomiaru rezystancji nie przyniesie żadnych wartościowych wyników. Woltomierz, z drugiej strony, mierzy napięcie elektryczne w obwodzie, co również nie jest odpowiednie, ponieważ nie pozwala na bezpośrednie określenie rezystancji, chyba że na podstawie pomiarów napięcia i prądu za pomocą prawa Ohma, co czyni to narzędzie mniej wygodnym w tej konkretnej sytuacji. Amperomierz z kolei mierzy natężenie prądu, a jego użycie do pomiaru rezystancji wymagałoby dodatkowego pomiaru napięcia, co czyni proces bardziej skomplikowanym i czasochłonnym. Błędem logicznym jest zakładanie, że każde narzędzie pomiarowe może być stosowane zamiennie. W praktyce, do analizy i diagnostyki elektronicznych układów, omomierz jest niezbędny, podczas gdy inne narzędzia mają swoje wyspecjalizowane zastosowania. Użycie niewłaściwego przyrządu może prowadzić do błędnych wniosków i nieefektywnej diagnostyki, dlatego kluczowe jest posiadanie odpowiednich narzędzi dostosowanych do konkretnego zadania pomiarowego.

Pytanie 40

Na jaki zakres należy ustawić miernik napięcia, aby poprawnie zmierzyć z największą dokładnością napięcie akumulatora przedstawionego na rysunku?

A. 20 V DC

B. 200 V AC

C. 200 V DC

D. 20 V AC

Wybór za szerokiego zakresu pomiarowego to chyba najczęstsza pułapka, w którą można wpaść, bo może to skutkować nieprecyzyjnymi wynikami i błędnymi wnioskami. Jak ustawisz miernik na 200 V AC, to jest dramat, bo akumulatory działają na napięciu stałym (DC), a nie zmiennym (AC). Użycie AC przy pomiarze napięcia akumulatora to jak strzelanie z armaty do wróbli – nic dobrego z tego nie wyjdzie. A nawet jeśli ustawisz 200 V DC, to nie ma sensu, bo ten zakres jest znacznie wyższy niż to, co masz w akumulatorze, przez co dokładność pomiaru spadnie. Często widzę, że ludzie wybierają zbyt szeroki zakres, co wprowadza zamieszanie w wynikach. Dlatego ważne jest, żeby dobrze dobierać zakres pomiarowy, bo to jest klucz do uzyskania rzetelnych wyników. Znajomość zasad działania mierników i umiejętność ich odpowiedniego użycia to podstawy, które każdy technik powinien znać.
