Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 8 czerwca 2026 17:36
Data zakończenia: 8 czerwca 2026 18:04

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Dokument, który zawiera sekwencję działań oraz istotne informacje potrzebne do realizacji określonej części, to

A. rysunek złożeniowy

B. rysunek wykonawczy

C. karta operacyjna

D. karta technologiczna

Rysunek złożeniowy, karta operacyjna oraz rysunek wykonawczy to dokumenty, które pełnią różne funkcje w procesie projektowania i produkcji, ale nie są to odpowiednie dokumenty dla przedstawienia kolejności operacji i niezbędnych informacji technologicznych. Rysunek złożeniowy przedstawia sposób, w jaki elementy są ze sobą połączone, co ma kluczowe znaczenie w projektowaniu systemów mechanicznych. Niemniej jednak, nie dostarcza on szczegółowych instrukcji dotyczących wykonania poszczególnych operacji. Karta operacyjna zazwyczaj dotyczy działań związanych z konkretnymi operacjami, ale nie zawiera kompleksowych informacji technologicznych. Rysunek wykonawczy z kolei dostarcza szczegółowych wymiarów i specyfikacji dla jednego elementu, lecz również nie obejmuje całego procesu produkcji. Stosowanie tych dokumentów w kontekście tworzenia jednej, kompleksowej karty technologicznej może prowadzić do błędnych interpretacji i nieefektywnej produkcji. Często mylnie sądzi się, że te dokumenty mogą zastąpić kartę technologiczną, co jest nieprawidłowe, ponieważ każda z tych form ma swoje ograniczenia i nie pełni funkcji kompleksowego przewodnika po procesie technologicznym. W rezultacie, brak zrozumienia roli karty technologicznej w organizacji procesów produkcyjnych może prowadzić do chaosu i obniżenia jakości wytwarzanych produktów.

Pytanie 2

Przyrząd przedstawiony na ilustracji służy do

A. montażu elementów tocznych.

B. demontażu pokryw zaworów.

C. montażu tulei prowadzących.

D. ściągania łożysk.

Odpowiedź jest prawidłowa, ponieważ narzędzie przedstawione na ilustracji to ściągacz łożysk, który jest kluczowym elementem w obróbce mechanicznej. Jego głównym zastosowaniem jest demontaż łożysk z wałów lub od ich siedzisk bez ryzyka uszkodzenia innych elementów konstrukcji. Ściągacze łożysk są niezwykle przydatne w serwisach samochodowych i w przemyśle maszynowym, gdzie łożyska są powszechnie stosowane. Przykładem może być sytuacja, gdy konieczna jest wymiana łożysk w silniku lub w skrzyni biegów – użycie ściągacza pozwala na szybkie i precyzyjne ich usunięcie. W praktyce, dobór odpowiedniego ściągacza jest istotny, ponieważ różne rozmiary i typy łożysk wymagają użycia różnorodnych narzędzi. Zgodnie z dobrymi praktykami, każdorazowo przed użyciem ściągacza powinno się upewnić, że jego ramiona są odpowiednio dopasowane do łożyska, co minimalizuje ryzyko uszkodzenia i zwiększa efektywność pracy.

Pytanie 3

Jakie narzędzie należy zastosować do weryfikacji płaskości obrabianej powierzchni?

A. kątownika uniwersalnego

B. mikroskopu optycznego

C. liniału krawędziowego

D. suwmiarki uniwersalnej

Liniał krawędziowy jest podstawowym narzędziem pomiarowym używanym do sprawdzania płaskości obrabianych powierzchni. Jego konstrukcja opiera się na długiej, prostoliniowej krawędzi, która pozwala na precyzyjne oceny ewentualnych odchyleń od płaszczyzny. Dzięki temu narzędziu można w łatwy sposób zweryfikować, czy dana powierzchnia nie posiada wypukłości czy wklęśnięć, co jest kluczowe w procesach obróbczych, szczególnie w branży metalowej czy w produkcji precyzyjnych elementów. W praktyce, przy użyciu liniału krawędziowego, można wykonać test na płaskość poprzez umieszczenie go na obrabianej powierzchni i sprawdzenie, czy między krawędzią liniału a powierzchnią znajdują się ewentualne szczeliny, co wskaże na niedoskonałości. Standardy przemysłowe, takie jak norma ISO 1101 dotycząca tolerancji geometrycznych, podkreślają znaczenie kontroli płaskości jako kluczowego elementu zapewnienia jakości produkcji. Warto również wspomnieć, że liniały krawędziowe są dostępne w różnych klasach dokładności, co pozwala na ich zastosowanie w różnych zakresach tolerancji. Użycie odpowiedniego narzędzia pomiarowego zgodnie z normami jest niezbędne dla uzyskania wysokiej jakości i zgodności wymiarowej w procesach produkcyjnych.

Pytanie 4

Jaką metodę należy zastosować, aby znacząco zwiększyć wytrzymałość na rozciąganie stopów niklu określanych jako monele?

A. Przesycanie i starzenie

B. Wyżarzanie

C. Hartowanie i odpuszczanie

D. Austenityzowanie

Hartowanie i odpuszczanie to procesy cieplne przy obróbce stali, które mają na celu zwiększenie twardości i wytrzymałości. Hartowanie polega na szybkim schłodzeniu materiału z wysokiej temperatury, co prowadzi do uzyskania twardej, ale kruchy struktury martensytycznej. Odpuszczanie, które przychodzi po hartowaniu, powinno zmniejszać naprężenia wewnętrzne oraz modyfikować twardość poprzez podgrzewanie materiału do niższej temperatury. Jednak te procesy nie pasują do stopów niklowych, jak monel, bo ich natura wymaga przesycania i starzenia, by osiągnąć oczekiwane właściwości mechaniczne. Wyżarzanie to kolejny proces, który polega na podgrzewaniu materiału do określonej temperatury i wolnym chłodzeniu, co często zmniejsza twardość i wytrzymałość, a także zmiękcza metal. Z mojego punktu widzenia, w przypadku stopów niklowych, takie podejście raczej nie pomoże zwiększyć wytrzymałości na rozciąganie, wręcz przeciwnie. A co do austenityzowania, to jest proces przekształcający strukturę w austenit, ale bez dalszego przetwarzania nie poprawi wytrzymałości. Często zdarza się mylić te procesy z przesycaniem i starzeniem, co prowadzi do błędnych wniosków o możliwościach poprawy właściwości mechanicznych stopów niklowych.

Pytanie 5

Która produkcja charakteryzuje się znaczącym udziałem obróbek ręcznych bez użycia specjalistycznych narzędzi oraz z wykorzystaniem maszyn uniwersalnych?

A. Seryjna

B. Małoseryjna

C. Wielkoseryjna

D. Jednostkowa

Odpowiedź "jednostkowa" jest poprawna, ponieważ produkcja jednostkowa charakteryzuje się tym, że powstają pojedyncze egzemplarze produktów, często dostosowane do specyficznych wymagań klientów. W tej formie produkcji istotne jest, że znaczna część obróbki odbywa się ręcznie, co pozwala na dużą elastyczność i dopasowanie do indywidualnych potrzeb. Produkcja jednostkowa jest typowa w przypadku rzemiosła artystycznego, prototypów czy specjalistycznych maszyn. Użytkowanie maszyn uniwersalnych, które są przystosowane do różnych zadań, sprzyja efektywności w małych seriach produkcji i pozwala na szybkie dostosowanie procesu produkcyjnego do zmieniających się wymagań rynku. W kontekście standardów przemysłowych, takie podejście wpisuje się w koncepcję Lean Manufacturing, gdzie istotna jest eliminacja marnotrawstwa i maksymalizacja wartości dla klienta. Dobrą praktyką w produkcji jednostkowej jest również stosowanie technologii CAD/CAM, co pozwala na precyzyjne projektowanie i szybką realizację zamówień.

Pytanie 6

Cena wytworzenia jednej sztuki części wynosi 5,00 zł netto, a koszt przygotowania do produkcji to 120,00 zł netto. Jaka będzie całkowita cena brutto wykonania 20 sztuk części, zakładając, że stawka VAT wynosi 23%?

A. 325,00 zł

B. 270,60 zł

C. 167,60 zł

D. 153,75 zł

Aby obliczyć koszt brutto wykonania 20 sztuk części, należy najpierw określić całkowity koszt wytworzenia. Koszt jednostkowy wytworzenia jednej sztuki wynosi 5,00 zł, zatem koszt wytworzenia 20 sztuk wynosi 5,00 zł x 20 = 100,00 zł. Następnie dodajemy koszt przygotowania produkcji, który wynosi 120,00 zł, co daje łącznie 100,00 zł + 120,00 zł = 220,00 zł. Następnie obliczamy VAT od całkowitego kosztu, który wynosi 23% z 220,00 zł, co daje 50,60 zł. Koszt brutto to suma kosztu netto i VAT, czyli 220,00 zł + 50,60 zł = 270,60 zł. Taki sposób kalkulacji kosztów jest zgodny z ogólnymi zasadami rachunkowości i pozwala na efektywne planowanie wydatków w przedsiębiorstwie. Dobre praktyki w obliczaniu kosztów produkcji zakładają uwzględnienie wszystkich kosztów stałych i zmiennych, co zapewnia rzetelne wycenienie finalnych produktów.

Pytanie 7

Produkcja charakteryzująca się niską liczbą wytwarzanych wyrobów oraz jednorazowością realizacji to

A. jednostkowa

B. masowa

C. seryjna

D. małoseryjna

Produkcja małoseryjna charakteryzuje się wytwarzaniem niewielkich serii produktów, co nie odpowiada definicji produkcji jednostkowej. W produkcji małoseryjnej wyroby są produkowane w partiach, co pozwala na pewną powtarzalność, ale nie osiąga unikalności, jak to jest w przypadku produkcji jednostkowej. W ten sposób, ten model produkcji nie jest odpowiedni, gdy mówimy o niewielkiej liczbie produkowanych wyrobów, które są jednorazowe. Produkcja masowa polega na wytwarzaniu dużych ilości jednorodnych produktów, co z kolei jest sprzeczne z ideą produkcji jednostkowej, która obejmuje unikalne, niestandardowe zamówienia. Z kolei produkcja seryjna dotyczy wytwarzania większych partii produktów, które mogą mieć jednakowość, ale nie są dostosowane do indywidualnych potrzeb klientów. Typowym błędem w rozumieniu produkcji jednostkowej jest mylenie jej z innymi modelami, które opierają się na powtarzalnych procesach i większej liczbie wyrobów. Kluczowym aspektem rozpoznania różnicy jest zrozumienie, że jednostkowa produkcja koncentruje się na jednorazowych zamówieniach i unikalnych rozwiązaniach, co wymaga zupełnie innego podejścia organizacyjnego i technologicznego niż produkcja masowa, seryjna czy małoseryjna, a także specyficznych umiejętności i zasobów.

Pytanie 8

Rowek wpustowy w procesie wytwarzania freza należy wykonać za pomocą

A. frezu.

B. przeciągacza.

C. pogłębiacza.

D. ściernicy.

Rowek wpustowy w frezie powinno się robić za pomocą przeciągacza, bo to naprawdę specjalne narzędzie do skrawania. Przeciągacze są bardzo przydatne, bo dzięki nim można idealnie obrobić otwory i wewnętrzne powierzchnie. To narzędzie sprawia, że powierzchnie są super gładkie i mają dokładne wymiary. Jak dobrze użyjesz przeciągacza, to twój rowek wpustowy będzie miał odpowiednie kształty, co jest mega ważne, żeby wszystko potem działało jak należy. W praktyce w obróbce często mówi się, że standardy rowków wpustowych wymagają narzędzi, które mają małe tolerancje wymiarowe, a przeciągacze to umożliwiają. Z mojego doświadczenia, używanie przeciągaczy nie tylko poprawia jakość obróbki, ale też podnosi wydajność produkcji, co jest kluczowe w branży narzędziowej. Więc warto wiedzieć, jak to wszystko działa, bo to naprawdę ma znaczenie w procesie tworzenia narzędzi skrawających.

Pytanie 9

Ustalając tolerancję współosiowości, rysunek wykonawczy należy uzupełnić o symbol graficzny przedstawiony na rysunku oznaczonym literą

A. B.

B. A.

C. C.

D. D.

Odpowiedź D jest poprawna, ponieważ symbol graficzny przedstawiający współosiowość jest kluczowym elementem rysunków technicznych, szczególnie w kontekście tolerancji położenia osi. Współosiowość odnosi się do sytuacji, w której dwie osie elementów powinny być umiejscowione w takiej samej linii, co zapewnia prawidłowe działanie mechanizmu. Na przykład, w przypadku wałów napędowych czy osi silników, ich współosiowość jest kluczowa dla uniknięcia wibracji, nadmiernego zużycia elementów oraz dla poprawnego działania całego układu napędowego. Stosując odpowiednie symbole graficzne na rysunkach wykonawczych, inżynierowie i projektanci mogą jasno określić wymagania dotyczące położenia osi, co jest zgodne z normami ISO 1101 dotyczącymi tolerancji geometrycznych. Umożliwia to lepszą komunikację pomiędzy zespołami inżynieryjnymi i wykonawczymi, co jest fundamentalne dla skutecznego procesu produkcji.

Pytanie 10

Odlewy elementów maszyn typu korpus, które powinny cechować się niskimi kosztami oraz dobrym tłumieniem wibracji, najlepiej wykonać

A. z brązu cynowego

B. ze stali konstrukcyjnej

C. z żeliwa szarego

D. ze staliwa konstrukcyjnego

Żeliwo szare jest materiałem, który charakteryzuje się korzystnym stosunkiem ceny do jakości, a także doskonałymi właściwościami tłumiącymi drgania. Jego struktura mikrokrystaliczna, z obecnością grafitu w postaci płatków, sprawia, że jest ono w stanie rozpraszać energię mechaniczną, co czyni je idealnym wyborem do produkcji korpusów maszyn. W zastosowaniach inżynieryjnych, takich jak budowa silników, przekładni czy urządzeń hydraulicznych, żeliwo szare jest często wybierane ze względu na swoją odporność na ścieranie oraz zdolność do absorpcji drgań. Dodatkowo, technologia odlewania żeliwa szarego jest dobrze rozwinięta, co umożliwia uzyskanie precyzyjnych kształtów i wymiarów, co jest kluczowe w aplikacjach wymagających wysokiej dokładności. Zgodność z normami ISO oraz praktykami branżowymi sprawia, że materiał ten jest powszechnie stosowany w przemyśle maszynowym.

Pytanie 11

Jak często należy zrobić przegląd prasy mechanicznej, mając na uwadze, że jej cykl remontowy wynosi 24 000 godzin oraz przy przewidywanej dziewięciokrotnej naprawie?

A. 1 333 godziny

B. 2 799 godzin

C. 2 666 godzin

D. 266 godzin

Odpowiedź 2 666 godzin jest prawidłowa, ponieważ wynika z zastosowania zasady dotyczącej przeglądów technicznych maszyn i urządzeń w kontekście ich użytkowania. W przypadku prasy mechanicznej, jeśli przewiduje się dziewięciokrotną naprawę w cyklu remontowym wynoszącym 24 000 godzin, to należy podzielić 24 000 godzin przez 9, co daje 2 666,67 godzin. Oznacza to, że co około 2 666 godzin pracy prasy, wskazane jest przeprowadzenie przeglądu technicznego. Taka praktyka jest zgodna z standardami utrzymania ruchu, które zalecają regularne kontrole stanu technicznego urządzeń, aby zapewnić ich ciągłość operacyjną i minimalizować ryzyko awarii. Regularne przeglądy pozwalają także na wcześniejsze wykrywanie zużycia części i planowanie niezbędnych napraw, co jest kluczowe dla wydajności i bezpieczeństwa pracy. Zastosowanie tej zasady przyczynia się do dłuższej żywotności urządzeń oraz efektywności procesów produkcyjnych, co jest istotnym elementem zarządzania zakładami przemysłowymi.

Pytanie 12

Roczna produkcja 200 sztuk wyrobów o dużej masie może być sklasyfikowana jako produkcja

A. jednostkowa

B. seryjna

C. wielkoseryjna

D. małoseryjna

Wybór odpowiedzi dotyczących małoseryjnej lub wielkoseryjnej produkcji może wskazywać, że jest tu pewne zamieszanie. Produkcja małoseryjna to wytwarzanie niewielkich ilości, zwykle do kilkudziesięciu sztuk. Jeśli mamy 200 wyrobów, to nie można tego porównywać z małoseryjną produkcją. Często też mylone jest to z produkcją jednostkową, gdzie robi się tylko jeden egzemplarz. Z kolei produkcja wielkoseryjna, to już tysiące sztuk, co też nie pasuje do Twojego przypadku. Myślenie, że produkcja seryjna to coś mniejszego, to typowy błąd. Warto zrozumieć, że produkcja seryjna jest pomiędzy tymi dwoma skrajnościami i ma swoje miejsce w branżach jak motoryzacja czy elektronika.

Pytanie 13

Normy z serii ISO9000 odnoszą się do systemu

A. obiegu dokumentacji w firmie

B. poziomu automatyzacji w produkcji

C. zarządzania jakością

D. zarządzania kadrami

Normy ISO 9000 to naprawdę ważna sprawa, bo mówią o zarządzaniu jakością. To jakby zbiór zasad i wymagań, które pomagają firmom dostarczać produkty i usługi na dobrym poziomie. Na przykład, jak firma wdraża normę ISO 9001, to zaczyna lepiej zarządzać swoimi procesami, a to często prowadzi do tego, że klienci są bardziej zadowoleni. Często widać, że takie firmy mają lepsze wyniki, a także mniej reklamacji. I to jest istotne, bo buduje zaufanie do marki, co w dzisiejszych czasach ma ogromne znaczenie. Zresztą, w przemyśle motoryzacyjnym dostawcy muszą trzymać się bardzo wysokich standardów, żeby móc współpracować z dużymi firmami, jak Toyota czy Ford.

Pytanie 14

Dokument, który zawiera sekwencję realizowanych działań oraz pozostałe dane potrzebne do wykonania określonej części, to

A. rysunek złożeniowy

B. karta operacyjna

C. karta technologiczna

D. rysunek wykonawczy

Rysunek wykonawczy to dokumentacja techniczna, która służy do przedstawienia detalu lub zespołu w postaci graficznej. Jego głównym celem jest przekazanie precyzyjnych wymiarów, tolerancji oraz szczegółowych informacji dotyczących wyglądu elementu. Nie zawiera jednak informacji o kolejności operacji technologicznych, dlatego nie może być uznany za odpowiedni dokument w kontekście pytania. Rysunek złożeniowy, z drugiej strony, przedstawia sposób, w jaki poszczególne elementy są ze sobą łączone, ale również nie dostarcza informacji o sekwencji operacji. Nie jest to zatem dokument, który mógłby zaspokoić potrzeby dotyczące organizacji pracy w procesie produkcyjnym. Karta operacyjna, choć może wydawać się zbliżona, najczęściej odnosi się do instrukcji dotyczących konkretnych operacji lub zadań, a nie ogólnej technologii produkcji. Z tych powodów, wybór karty technologicznej jest kluczowy, ponieważ tylko ona gromadzi wszystkie niezbędne informacje w zorganizowanej formie, umożliwiając efektywne przeprowadzenie procesu produkcyjnego. Zrozumienie różnic między tymi dokumentami jest istotne dla właściwego zarządzania procesami produkcyjnymi oraz zapewnienia jakości i wydajności w przemyśle.

Pytanie 15

Optymalna wielkość zamówienia prętów do wytwarzania wałków przy produkcji wynoszącej R = 500 szt./miesiąc, kosztach zamówienia C = 10 zł oraz kosztach magazynowania jednego pręta H = 1 zł/miesiąc, wynosi

A. 200 szt.

B. 100 szt.

C. 50 szt.

D. 10 szt.

Optymalna wielkość zamówienia (Q) została obliczona poprzez zastosowanie wzoru na ekonomiczną wielkość zamówienia (EOQ). Wzór ten, wyrażony jako Q = √((2RC)/H), uwzględnia roczne zapotrzebowanie (R), koszty zamówienia (C) oraz koszty przechowywania jednostki (H). W naszym przypadku, podstawiając wartości: R = 500 szt./miesiąc, C = 10 zł oraz H = 1 zł/miesiąc, otrzymujemy Q = √((2*500*10)/1) = √(10000) = 100 szt. Zrozumienie tego wzoru pozwala firmom na efektywne zarządzanie zapasami, co jest kluczowe w optymalizacji kosztów produkcji. Dzięki stosowaniu EOQ, przedsiębiorstwa minimalizują nie tylko koszty zamówień, ale także koszty magazynowania, co przekłada się na większą rentowność. Przykładowo, w branży produkcyjnej, efektywne zarządzanie zamówieniami może prowadzić do zwiększenia płynności finansowej i ograniczenia ryzyka związanego z nadmiernymi zapasami. Stosowanie EOQ jest jedną z najlepszych praktyk w zarządzaniu łańcuchem dostaw, co potwierdzają liczne badania i analizy rynkowe.

Pytanie 16

Jaki metodę obróbki płaskich powierzchni można zastosować, aby uzyskać chropowatość Ra=0,16 µm?

A. Toczenie

B. Frezowanie

C. Szlifowanie

D. Wiercenie

Szlifowanie to naprawdę ciekawy proces, który świetnie sprawdza się, gdy chcemy uzyskać niską chropowatość powierzchni, na przykład Ra=0,16 µm. W trakcie szlifowania używamy narzędzi ściernych, które działają tak, że ścierają materiał, co pozwala nam uzyskać gładką powierzchnię. To się przydaje szczególnie w przemyśle, gdzie detale muszą być bardzo precyzyjne, na przykład w częściach maszyn, narzędziach skrawających czy w elementach w branży motoryzacyjnej i lotniczej. Istnieją standardy, jak ISO 1302, które mówią nam, jak powinny wyglądać te chropowatości, dzięki czemu w różnych branżach mamy ujednolicone wymagania. Stosując różne techniki szlifowania, jak na przykład cylindryczne czy płaskie, jesteśmy w stanie uzyskać powierzchnie o odpowiedniej gładkości i wymiarach, co jest kluczowe dla działania różnych mechanizmów. Dlatego właśnie szlifowanie jest najlepszym wyborem, gdy chcemy mieć powierzchnię z minimalną chropowatością.

Pytanie 17

Na wale o średnicy wynoszącej 40 mm umieszczono koło pasowe, które przenosi moment obrotowy równy 800 Nm. Jaką wartość ma siła działająca na wpust tego koła pasowego?

A. 40 kN

B. 35 kN

C. 80 kN

D. 12 kN

Podczas przeglądania odpowiedzi, warto zauważyć, że ludzie często mylą sobie obliczenia związane z momentem obrotowym i siłą w mechanice. Często wkradają się błędy, na przykład w jednostkach, co prowadzi do pomyłek. Odpowiedzi jak 12 kN, 35 kN czy 80 kN mogą wyniknąć z tego, że nie każdy zrozumiał, jak obliczamy siłę na podstawie momentu obrotowego. Niekiedy ludzie zapominają o najważniejszym - średnica wału jest kluczowa i jeśli źle przeliczymy promień, to wyniki będą całkowicie inne. Wiele osób pomija jednostki miary albo źle je przelicza, co prowadzi do jeszcze większych pomyłek. Ważne jest, żeby zawsze mieć na uwadze jednostki i stosować odpowiednie wzory. Z mojego doświadczenia, dokonywanie precyzyjnych obliczeń jest bardzo istotne, żeby unikać problemów z maszynami i ich projektowaniem. Warto stosować się do standardów i dobrej praktyki, żeby minimalizować błędy.

Pytanie 18

Dokument RW, który został wypełniony, zawiera informacje

A. dotyczące wydania lub sprzedaży materiałów na zewnątrz

B. na temat wydania materiałów z magazynu do użytku wewnętrznego

C. o rozchodzie dla magazynu, który przesuwa materiały do innego magazynu

D. o przyjęciu partii materiałów do magazynu

Wybór odpowiedzi związanej z przyjęciem partii materiałów do magazynu jest błędny, ponieważ dokument RW nie służy do rejestrowania przyjęć, lecz skupia się na wydaniach. Przyjęcia materiałów są zazwyczaj udokumentowane innymi formularzami, takimi jak dokumenty PZ (przyjęcia zewnętrzne), które są stosowane do rejestrowania wszystkich materiałów, które wpływają do magazynu. Niezrozumienie celu dokumentu RW może prowadzić do poważnych nieścisłości w księgowości magazynowej oraz w zarządzaniu zapasami. W związku z tym, odpowiedzi dotyczące sprzedaży materiałów na zewnątrz również są nieprawidłowe, ponieważ sprzedaż wymaga innego rodzaju dokumentacji, takich jak faktury lub dokumenty WZ (wydania zewnętrzne). Wydanie materiałów z magazynu do użytku wewnętrznego jest kluczowym procesem w zarządzaniu zapasami, a pominięcie tej zasady może skutkować brakiem zgody na wykorzystanie materiałów w produkcji lub innych działach. Dlatego istotne jest, aby pracownicy byli świadomi różnicy między dokumentami RW a innymi typami dokumentacji magazynowej, co pomoże w uniknięciu nieporozumień oraz utrzymaniu płynności procesów logistycznych w organizacji.

Pytanie 19

Pomiar twardości powierzchni przedmiotu przedstawionego na rysunku należy wykonać metodą

A. Rockwella.

B. Vickersa.

C. Poldi.

D. Brinella.

Odpowiedź 'Rockwella' jest prawidłowa, ponieważ wskazuje na metodę pomiaru twardości, która jest odpowiednia dla metali o twardości w zakresie stosowanym w przemyśle. Oznaczenie '58 ± 3 HRC' odnosi się do skali Rockwella C, która jest standardem stosowanym do oceny twardości stali i innych materiałów metalowych. W metodzie Rockwella wykorzystuje się wgłębnik w postaci stożka diamentowego lub kulki stalowej, co pozwala na szybkie i efektywne uzyskiwanie wyników. Przykłady zastosowania tej metody obejmują kontrolę jakości w produkcji narzędzi skrawających, elementów maszyn oraz innych komponentów, gdzie twardość ma kluczowe znaczenie dla wytrzymałości i trwałości. Praktyka ta jest powszechnie przyjęta w branżach takich jak automotywka, lotnictwo czy inżynieria mechaniczna, gdzie precyzyjny pomiar twardości jest niezbędny dla zapewnienia wysokiej jakości produktów.

Pytanie 20

Dokument przedstawiony na rysunku należy wypełnić przy

A. przekazaniu materiału przeznaczonego na sprzedaż.

B. przyjęciu materiału z jednostki wchodzącej w skład przedsiębiorstwa.

C. przekazaniu materiału między magazynami wewnątrz zakładu.

D. zwrocie pobranego materiału.

Zauważyłem, że odpowiedzi, które podałeś, mogą wprowadzać w błąd w kwestii działania dokumentu ZW. Na przykład mówienie o przekazywaniu materiałów między magazynami to nie to samo, co zwroty, a dokumenty ZW dotyczą jednak zwrotów. Do przekazywania materiałów między magazynami używa się innych formularzy, jak PW, które są do tego stworzone. Podobnie, przyjęcie materiału z jednostki w ramach firmy też nie ma nic wspólnego z ZW, bo to dotyczy przyjęcia towaru, a nie zwrotu. Takie myślenie może prowadzić do zamieszania w inwentaryzacji. Warto pamiętać, że przekazanie materiału na sprzedaż też nie mieści się w kontekście zwrotów, bo dokument ZW nie służy do rejestracji sprzedaży. Kluczową rzeczą, którą musisz zrozumieć, to różnica między przyjęciem a zwrotem towarów. To jest naprawdę istotne w pracy w magazynie i ma duże znaczenie dla ogólnej efektywności w logistyce.

Pytanie 21

Dokumenty dotyczące organizacji produkcji nie obejmują

A. ewidencji stosowania pomocy warsztatowych

B. harmonogramów obróbki lub montażu

C. zestawień pracochłonności wyrobu

D. rozplanowania stanowisk pracy

Zarówno zestawienia pracochłonności wyrobu, harmonogramy obróbki i montażu, jak i rozplanowanie stanowisk pracy są istotnymi elementami dokumentacji związanej z organizacją produkcji. Zestawienia pracochłonności wyrobu pomagają w określeniu czasu i zasobów niezbędnych do wytworzenia danego produktu. Są one kluczowe dla planowania, które umożliwia optymalizację procesów produkcyjnych w celu zwiększenia efektywności i redukcji kosztów. Harmonogramy obróbki lub montażu z kolei organizują czas wykonywania poszczególnych zadań, co ma na celu zapewnienie płynności produkcji oraz terminowości dostaw. Rozplanowanie stanowisk pracy odgrywa ważną rolę w efektywności operacyjnej, gdyż dobrze zaplanowane stanowisko może przyczynić się do zmniejszenia marnotrawstwa czasu oraz zwiększenia komfortu pracy. Kiedy nie doceniamy znaczenia tych dokumentów, narażamy się na chaos w procesach produkcyjnych, co może prowadzić do opóźnień i zwiększenia kosztów. Dlatego, w kontekście dobrej praktyki w zarządzaniu produkcją, istotne jest, aby te dokumenty były zawsze aktualne i odpowiednio wdrażane, wpływając na całkowitą wydajność operacyjną zakładu.

Pytanie 22

Do frezowania na frezarce pionowej zaokrąglenia R25, przedmiotu przedstawionego na rysunku, należy go zamocować

A. na stole obrotowym.

B. na stole krzyżowym.

C. w imadle obrotowym.

D. w imadle maszynowym.

Mocowanie przedmiotu w imadle maszynowym, na stole krzyżowym lub w imadle obrotowym nie jest odpowiednim rozwiązaniem w kontekście frezowania zaokrąglenia R25. Imadło maszynowe, chociaż zapewnia solidne trzymanie detalu, nie umożliwia jego obrotu, co jest kluczowe dla wykonania równomiernego zaokrąglenia. Podobnie, stół krzyżowy to narzędzie skonstruowane do przesuwania przedmiotu w dwóch osiach, ale nie daje możliwości rotacji, co jest niezbędne do tworzenia krzywizn. Użytkownicy często popełniają błąd, myśląc, że wystarczy tylko solidnie umocować detal, by uzyskać pożądany kształt. Imadło obrotowe, mimo że pozwala na pewne obracanie, jest także niewystarczające, gdyż nie umożliwia precyzyjnego ustawienia kąta obrotu w odniesieniu do osi narzędzia. W praktyce, użycie niewłaściwego mocowania może prowadzić do błędów w wymiarach i jakości wykończenia, co wpływa na całą produkcję. Aby uniknąć takich nieporozumień, warto inwestować w narzędzia, które łączą funkcje stabilizacji i rotacji, co zapewnia zgodność z normami jakości w przemyśle obróbczy. W każdym przypadku, kluczowe jest rozumienie, jakie narzędzie jest optymalne do konkretnego zadania, aby osiągnąć zamierzony efekt w obróbce skrawaniem.

Pytanie 23

Skrót, którym określa się metodę chemicznego osadzania powłok z gazu, to

A. PVD

B. CNP

C. CVD

D. HRC

CVD, czyli chemiczne osadzanie z fazy gazowej, to metoda, która świetnie sprawdza się przy tworzeniu cienkowarstwowych powłok na różnych materiałach. W skrócie, chodzi o to, że gazy precursorowe reagują ze sobą i tworzą stałą substancję, która osadza się na podłożu. To jest naprawdę ważne, szczególnie w przemyśle półprzewodnikowym, bo dzięki CVD możemy produkować warstwy dielektryczne, metaliczne i półprzewodnikowe, co jest super istotne przy budowie układów scalonych. Na przykład, warstwy SiO2 czy Si3N4, które są znane każdemu, kto ma do czynienia z tranzystorami, są często produkowane właśnie tą metodą. W optyce CVD też ma swoje miejsce – pozwala na tworzenie powłok antyrefleksyjnych i ochronnych na soczewkach. Warto pamiętać, że korzystając z tej technologii, trzeba przestrzegać norm bezpieczeństwa i jakości, jak ISO 9001, żeby wszystko szło zgodnie z planem i było powtarzalne. Dzięki temu, że mamy kontrolę nad warunkami procesu, CVD umożliwia osiągnięcie powłok o rewelacyjnych właściwościach mechanicznych i chemicznych, co czyni tę metodę naprawdę cenioną w różnych branżach przemysłowych.

Pytanie 24

Do obróbki cieplnej czopów wałów ze stali wysokowęglowej wykorzystuje się hartowanie powierzchniowe

A. elektrolityczne

B. kąpielowe

C. płomieniowe

D. indukcyjne

Hartowanie indukcyjne jest jedną z najskuteczniejszych metod obróbki cieplnej czopów wału wykonanego ze stali wysokowęglowej. Proces ten polega na szybkiej nagrzewaniu powierzchni elementu pod wpływem pola elektromagnetycznego, po czym następuje szybkie schłodzenie w wodzie lub oleju. Dzięki temu uzyskuje się twardą i odporną na zużycie powierzchnię, jednocześnie zachowując w rdzeniu stali pożądane właściwości mechaniczne, takie jak ciągliwość i wytrzymałość na rozciąganie. W praktyce, hartowanie indukcyjne znajduje zastosowanie w produkcji elementów maszyn, takich jak wały, zębatki czy łożyska. Zgodnie z normami branżowymi, takie jak ISO 9001, stosowanie tej metody obróbki cieplnej przyczynia się do poprawy jakości i trwałości produktów, co ma kluczowe znaczenie w przemyśle motoryzacyjnym i maszynowym. Dodatkowo, hartowanie indukcyjne jest procesem bardziej efektywnym energetycznie i mniej zasobochłonnym w porównaniu do innych metod, co czyni go bardziej przyjaznym dla środowiska.

Pytanie 25

Zakład mechaniczny produkuje 4 000 sztuk prostych profili o masie 500 g każdy. Na podstawie danych z tabeli określ jakim rodzajem produkcji charakteryzuje się ten zakład.

Rodzaj produkcji	Roczny program produkcyjny
Rodzaj produkcji	Wyrób A	Wyrób B	Wyrób C
Jednostkowa	do 5	do 10	do 100
Małoseryjna	5÷100	10÷200	100÷500
Seryjna	100÷300	200÷500	500÷5000
Wielkoseryjna	300÷1000	500÷5000	5000÷50000
Masowa	ponad 1000	ponad 5000	ponad 50000
Wyroby A – elementy o dużych gabarytach, znacznej pracochłonności i ciężarze ponad 300 N.
Wyroby B – elementy o średnich wymiarach i pracochłonności oraz ciężarze od 80 do 300 N.
Wyroby C – elementy małe, o niewielkiej pracochłonności i ciężarze do 80 N.
G=m·g

A. Masowa.

B. Małoseryjna.

C. Wielkoseryjna.

D. Seryjna.

Wybór niewłaściwego rodzaju produkcji może prowadzić do wielu nieporozumień, zwłaszcza w kontekście klasyfikacji produkcji. Odpowiedź sugerująca produkcję masową uwzględnia wytwarzanie dużych ilości produktów, które są identyczne, jednak w tym przypadku, produkcja 4000 sztuk nie osiąga skali masowej, która zazwyczaj wymaga wyprodukowania setek tysięcy lub milionów jednostek. Podobnie, wybór produkcji wielkoseryjnej jest błędny, ponieważ ta forma skupia się na produkcji większej liczby wariantów wyrobów, także w dużych ilościach, co wydaje się nieadekwatne wobec podanej liczby jednostek. Odpowiedzi dotyczące produkcji małoseryjnej są również mylne, ponieważ produkcja małoseryjna odnosi się do wytwarzania niewielkich ilości specyficznych produktów, co nie pasuje do prezentowanej ilości. Typowe błędy myślowe obejmują mylenie terminów oraz niepełne zrozumienie przedziałów ilościowych przypisanych do poszczególnych typów produkcji. Kluczowe jest, aby przed podjęciem decyzji, dokładnie przeanalizować dane dotyczące produkcji oraz zrozumieć różnice pomiędzy różnymi klasyfikacjami, co pozwoli na poprawne przypisanie danego procesu do odpowiedniej kategorii.

Pytanie 26

Ile wynosi stała sprężyny zastępczej układu przedstawionego na rysunku, jeżeli c1=3000 N/cm, c2=1000 N/cm?

A. 3000 N/cm

B. 1500 N/cm

C. 1000 N/cm

D. 4000 N/cm

W układzie równoległym sprężyn, stała sprężyny zastępczej (c) jest sumą stałych poszczególnych sprężyn, co można zapisać matematycznie jako c = c1 + c2. W przypadku podanych wartości c1 = 3000 N/cm oraz c2 = 1000 N/cm, obliczenia są następujące: 3000 N/cm + 1000 N/cm = 4000 N/cm. Zrozumienie tego procesu jest kluczowe w inżynierii oraz mechanice, gdyż pozwala na skuteczne projektowanie układów sprężynowych, które są powszechnie stosowane w różnych aplikacjach, takich jak amortyzatory w pojazdach, mechanizmy zawieszenia oraz w systemach stropowych. Zgodnie z zasadami inżynieryjnymi, poprawne obliczenie stałej sprężyny jest niezbędne do zapewnienia bezpieczeństwa oraz efektywności działania systemów mechanicznych. W praktyce, wiedza ta jest zastosowywana w projektowaniu i analizie sprężyn w różnych branżach, w tym motoryzacyjnej oraz budowlanej.

Pytanie 27

Jaki typ montażu cechuje się znacznym udziałem prac ręcznych, dużą pracochłonnością oraz unikalnością produktów, a także wymaga zatrudnienia wysoce wykwalifikowanych pracowników?

A. Kompensacji ciągłej

B. Dopasowania części

C. Zamienności całkowitej

D. Selekcji części

Wybór pozostałych odpowiedzi może prowadzić do błędnych wniosków dotyczących montażu w produkcji. Kompensacja ciągła odnosi się do produkcji, w której elementy są wytwarzane w dużych seriach, co pozwala na automatyzację procesów i minimalizację prac ręcznych. Tego rodzaju podejście nie wymaga wysokiego poziomu kwalifikacji pracowników, a raczej skupia się na efektywności i powtarzalności procesów. Zamienność całkowita to koncepcja, w której wszystkie elementy mogą być swobodnie wymieniane bez konieczności przeprowadzania dodatkowych prac dopasowujących. W związku z tym, charakteryzuje się standardyzacją oraz dużą automatyzacją, co jest przeciwieństwem unikalności wyrobów. Dopasowanie części, które wymaga wysoce wykwalifikowanych pracowników, jest niezgodne z tym podejściem. Selekcja części także nie jest adekwatnym terminem w tym kontekście, ponieważ odnosi się do procesu wyboru komponentów z dostępnych zasobów, co sugeruje, że montaż jest zautomatyzowany lub nie wymaga specjalistycznych umiejętności. Typowym błędem myślowym jest mylenie wysokiej jakości montażu z dużą produkcją seryjną, co prowadzi do nieprawidłowego doboru metod montażu w zależności od wymagań produkcji. Stosując odpowiednie standardy, jak ISO 9001, można zapewnić właściwe podejście do różnych rodzajów montażu, zwiększając efektywność oraz jakość produktów.

Pytanie 28

Dokładny pomiar małych kątów metodą pośrednią powinien być przeprowadzony

A. kątownikiem walcowym

B. kątownikiem krawędziowym

C. liniałem sinusowym

D. liniałem krawędziowym

Użycie liniału krawędziowego do pomiaru niewielkich kątów jest nieodpowiednie ze względu na jego konstrukcję, która ogranicza precyzję pomiaru. Liniał krawędziowy jest narzędziem, które głównie służy do pomiarów liniowych, a nie do określania kątów. Z kolei kątownik walcowy, choć wykorzystywany w niektórych zastosowaniach związanych z pomiarami kątów, jest bardziej odpowiedni do pomiaru kątów prostych i większych. Jego konstrukcja nie pozwala na precyzyjne odczytywanie niewielkich kątów, co jest kluczowe w wielu dziedzinach inżynierii. Kątownik krawędziowy również nie jest najlepszym wyborem, ponieważ jego zastosowanie ogranicza się do kątów prostych i nie może dostarczyć wystarczającej dokładności przy pomiarze drobnych kątów. Typowym błędem przy wyborze narzędzi pomiarowych jest nieuzasadnione poleganie na narzędziach, które nie spełniają specyficznych wymagań dotyczących precyzji. W praktyce inżynieryjnej istotne jest dobieranie odpowiednich narzędzi pomiarowych w zależności od wymaganej dokładności, co często wiąże się ze znajomością ich specyfikacji oraz zastosowań w różnych warunkach pracy.

Pytanie 29

Do obróbki wielowypustu na wale nie stosuje się

A. ścinaka kształtowego

B. pogłębiacza walcowego

C. freza kształtowego

D. freza ślimakowego

Pogłębiacz walcowy to narzędzie skrawające, które nie jest przeznaczone do obróbki wielowypustu na wale. Jego głównym zastosowaniem jest poszerzanie otworów w materiałach, co nie ma zastosowania w kontekście obróbki wielowypustu, która wymaga narzędzi o specyficznej geometrii i funkcji. W przypadku wielowypustów istotne jest zachowanie precyzyjnych kształtów oraz odpowiednich wymiarów, co pozwala na poprawne spasowanie elementów. Narzędzia takie jak frezy kształtowe czy ściernicy kształtowe są zaprojektowane do wykonywania otworów o wielowypustowych profilach, co czyni je bardziej odpowiednimi do obróbki tego rodzaju. Zastosowanie pogłębiacza walcowego w tym kontekście skutkowałoby nieprawidłowym kształtem i wymiarami, co mogłoby prowadzić do problemów z funkcjonalnością zespołów. Dobre praktyki w obróbce polegają na doborze właściwych narzędzi do konkretnego zadania, co jest kluczowe dla uzyskania wysokiej jakości i trwałości komponentów.

Pytanie 30

Przedstawione na ilustracji łączenie blach odbywa się metodą

A. wciskania.

B. nitowania.

C. zgrzewania.

D. przetłaczania.

Zgrzewanie to jedna z kluczowych metod łączenia blach, która wykorzystuje energię elektryczną do wytwarzania ciepła poprzez opór elektryczny. W procesie tym elektrody są przyłożone do końców blach, co umożliwia przepływ prądu, prowadząc do lokalnego stopienia materiału w miejscu złącza. Wysoka temperatura powstająca w tym procesie sprawia, że cząsteczki metalu zaczynają się przemieszczać, a po ochłodzeniu następuje ich związanie w mocne i trwałe połączenie. Zgrzewanie jest szeroko stosowane w przemyśle motoryzacyjnym i konstrukcyjnym, gdzie wymagana jest wysoka wytrzymałość połączeń. Przykładem może być łączenie elementów karoserii samochodowej, gdzie zgrzewanie umożliwia osiągnięcie minimalnej wagi przy zachowaniu wysokiej odporności na obciążenia mechaniczne. Dobrą praktyką w branży jest stosowanie zgrzewania jako metody łączenia materiałów o podobnych właściwościach fizycznych, co zwiększa efektywność procesu i jakość finalnego produktu.

Pytanie 31

W celu sprawdzenia prostoliniowości lub płaskości powierzchni należy zastosować narzędzie przedstawione na rysunku

A. C.

B. B.

C. A.

D. D.

To narzędzie, które widzisz na rysunku i jest oznaczone literą A, to kątownik. Jest naprawdę ważnym narzędziem, gdy chodzi o sprawdzanie, czy coś jest proste i płaskie. Dzięki kątownikowi możemy łatwo zobaczyć, czy krawędzie są równe i czy kąty są w porządku. Używając go w praktyce, dbamy o to, żeby wszystkie elementy były dobrze zamocowane, a żadnych odchyleń nie było, bo to mogłoby zaszkodzić stabilności całej konstrukcji. W budownictwie bardzo ważne jest, żeby wszystko było ustawione w poziomie i pionie, bo to przekłada się na bezpieczeństwo. Kątownik przydaje się też w warsztatach stolarskich, gdzie precyzja jest kluczowa, żeby uzyskać dobrej jakości produkty. Właściwie używając kątownika, inżynierowie i rzemieślnicy mogą lepiej kontrolować efekty swojej pracy, co z kolei wpływa na zadowolenie klientów.

Pytanie 32

Średnicę wału, który przekazuje moment obrotowy przez zamontowane na nim koła zębate, określa się na podstawie warunków skręcania oraz

A. zginania

B. przesuwania

C. skompresowania

D. rozciągania

Właściwe obliczenie średnicy wału przenoszącego moment obrotowy z uwzględnieniem zginania jest kluczowe w inżynierii mechanicznej. Zginanie jest jednym z głównych mechanizmów, które wpływają na wytrzymałość wałów, zwłaszcza w aplikacjach, gdzie występują duże momenty obrotowe i obciążenia dynamiczne. W praktyce, podczas projektowania wałów, inżynierowie korzystają z norm takich jak ISO 6336, które dostarczają wytycznych dotyczących obliczeń dotyczących wytrzymałości zginania. Na przykład, przy projektowaniu wałów w silnikach czy przekładniach, obliczenia uwzględniają zarówno momenty zginające, jak i skręcające, aby zapewnić, że wał wytrzyma operacyjne warunki pracy bez ryzyka pęknięcia lub zniekształcenia. Ponadto, zastosowanie odpowiednich materiałów o wysokiej wytrzymałości, takich jak stal wysokowęglowa, oraz właściwe wymiary wału wpływają na jego zdolność do przenoszenia momentu obrotowego bez uszkodzeń. Dlatego zrozumienie zjawisk związanych z zginaniem jest fundamentalne w projektowaniu i analizie mechanicznej wałów przenoszących moment obrotowy.

Pytanie 33

Jeśli długość toczenia wynosi \( l \), dobieg \( l_1 \) wybieg \( l_2 \), posuw \( f \), prędkość obrotowa \( n \), szybkość skrawania \( v \), ilość przejść \( i \), to czas główny \( t_g \) wyraża się wzorem

A. \( t_g = \frac{l + l_1 + l_2}{f n} i \)

B. \( t_g = \frac{f n}{l + l_1 + l_2} i \)

C. \( t_g = \frac{l + l_1 + l_2}{f n} v \)

D. \( t_g = \frac{f n}{l + l_1 + l_2} \)

W praktyce branżowej bardzo często spotyka się różne uproszczenia lub niepełne zapisy wzorów na czas główny toczenia, lecz niestety prowadzi to do sporych przekłamań podczas kalkulacji. Jednym z najczęstszych błędów jest pomijanie długości dobiegu i wybiegu – czasem wydaje się, że wystarczy podzielić samą długość toczenia przez posuw i prędkość obrotową, ale to zbyt duże uproszczenie. W realnych warunkach technicznych narzędzie zawsze musi najpierw dojechać do materiału (dobieg) i na koniec wykonać wybieg, by uniknąć niepożądanych śladów lub zadziorów na detalu. Pomijając te odcinki we wzorze, dostaje się wynik zaniżony, co często prowadzi do opóźnień lub nieprawidłowych wycen. Kolejnym błędnym podejściem jest zamiana miejscami licznika i mianownika, czyli np. zapisywanie wyrażenia jako \( \frac{f n

Pytanie 34

Końcowym procesem obróbki wewnętrznych powierzchni tulei cylindrów sprężarek tłokowych jest

A. honowanie

B. toczenie precyzyjne

C. polerowanie

D. wytaczanie poziome

Honowanie to naprawdę fajny proces, który służy do poprawy wykończenia i precyzji wewnętrznych powierzchni tulei cylindrów sprężarek tłokowych. Dzięki niemu mamy świetną jakość powierzchni, co jest ważne dla ich działania. W skrócie, honowanie wykorzystuje narzędzia ścierne poruszające się w specyficzny sposób, co pozwala na wygładzenie mikroskopijnych nierówności i zarysowań. Dzięki temu nie tylko uzyskujemy gładką powierzchnię, ale także odpowiednią chropowatość, co pomaga w smarowaniu i zmniejsza tarcie w ruchomych częściach sprężarki. W praktyce, gdy potrzebujesz precyzyjnych wymiarów i dobrego wykończenia, honowanie jest jak najbardziej na miejscu. I pamiętaj, że cały ten proces musi być zgodny z normami ISO, które mówią, jakie wymagania powinny spełniać obróbki w przemyśle motoryzacyjnym i nie tylko. A żeby efekty były jak najlepsze, warto zwracać uwagę na parametry obróbcze, takie jak prędkość i czas. To takie małe szczegóły, ale mają wielkie znaczenie.

Pytanie 35

Z jakiego materiału produkuje się wykrojniki do blach?

A. Polichlorku winylu

B. Brązu berylowego

C. Stali narzędziowej

D. Żeliwa szarego

Wykrojniki do blach są zazwyczaj produkowane ze stali narzędziowej, co wynika z jej wysokiej twardości oraz odporności na zużycie. Stal narzędziowa charakteryzuje się doskonałymi właściwościami mechanicznymi, co sprawia, że jest idealnym materiałem do wytwarzania narzędzi, które muszą wytrzymać ekstremalne obciążenia i intensywne użytkowanie. Przykładowo, stal narzędziowa typu D2 lub A2, często wykorzystywana w produkcji wykrojników, ma wysoką odporność na ścieranie i zachowuje stabilność wymiarową w trudnych warunkach pracy. Wykrojniki wykonane z tego materiału są stosowane w wielu branżach, w tym w przemyśle motoryzacyjnym i elektrotechnicznym, gdzie precyzyjne cięcia blach są kluczowe dla jakości finalnych produktów. Dodatkowo, stal narzędziowa pozwala na różne procesy obróbcze, takie jak hartowanie, co zwiększa żywotność narzędzi. Przy projektowaniu wykrojników istotne jest również przestrzeganie standardów dotyczących materiałów narzędziowych, jak np. normy ISO, co zapewnia ich odpowiednie właściwości użytkowe.

Pytanie 36

W procesie obróbki kół zębatych nie wykorzystuje się frezów ślimakowych?

A. ślimakowych

B. pasowych

C. o uzębieniu wewnętrznym

D. łańcuchowych

Freza ślimakowa nie jest stosowana w obróbce kół zębatych o uzębieniu wewnętrznym, ponieważ ich geometria oraz sposób działania zębów nie są przystosowane do tego typu elementów. Koła zębate o uzębieniu wewnętrznym wymagają narzędzi, które są w stanie dokładnie formować zęby wewnątrz obrabianego materiału. Proces ten zazwyczaj wykorzystuje frezy o odpowiednim kształcie, takie jak frezy cylindryczne czy specjalistyczne narzędzia do obróbki wewnętrznej. Przykładowo, w branży motoryzacyjnej czy przemysłowej, gdzie koła zębate o uzębieniu wewnętrznym znajdują zastosowanie w przekładniach, kluczowe jest precyzyjne przystosowanie narzędzi do wymaganych tolerancji, co często wiąże się z zastosowaniem narzędzi skrawających o różnej geometrii. Dobrze dobrane narzędzia zwiększają efektywność produkcji oraz jakość finalnych elementów, co jest zgodne z normami ISO dotyczącymi obróbki skrawaniem, które kładą nacisk na jakość i precyzję wykonania.

Pytanie 37

Oznaczenie powierzchni wału na rysunku informuje, że należy na wskazanej powierzchni wykonać

A. otwór wielokarbowy.

B. wielowypust.

C. gwint o zarysie trapezowym.

D. obróbkę cieplną.

Wielowypust to istotny element w konstrukcjach mechanicznych, używany głównie do przenoszenia momentu obrotowego pomiędzy różnymi komponentami maszyn. Oznaczenie na rysunku technicznym wskazuje, że na wskazanej powierzchni wału należy wykonać wielowypust. Zgodnie z normą ISO 773, wielowypusty są projektowane w taki sposób, aby zapewnić maksymalną efektywność przenoszenia sił oraz minimalizować ryzyko osunięcia się elementów względem siebie. Przykładem zastosowania wielowypustów mogą być wały napędowe w układach przeniesienia napędu, gdzie wielowypusty umożliwiają precyzyjne połączenie wału z innymi komponentami, takimi jak koła zębate czy sprzęgła. Dobrze zaprojektowany wielowypust pozwala na bezpieczne i efektywne działanie maszyn, a jego wykonanie zgodnie z zaleceniami technicznymi zyskuje znaczenie w kontekście niezawodności i trwałości konstrukcji. Warto również pamiętać, że standardy projektowe i wykonawcze, takie jak DIN 5480, dostarczają wytycznych dotyczących wymiarów i tolerancji, co ma kluczowe znaczenie w procesie produkcji.

Pytanie 38

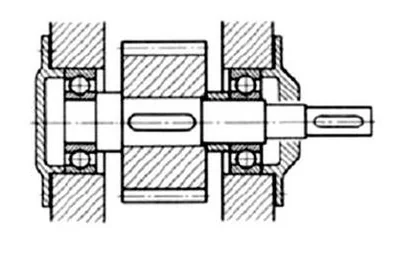

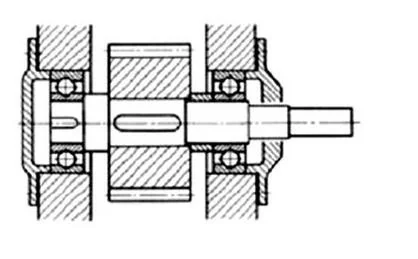

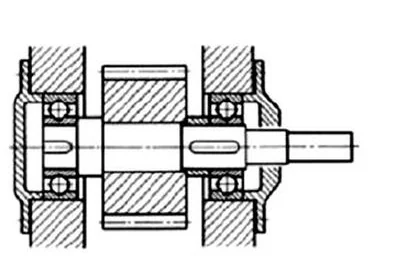

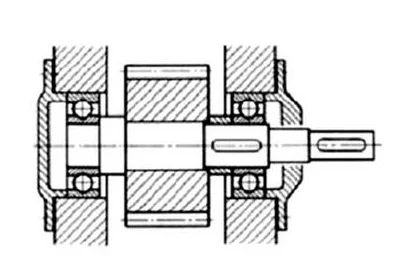

Poprawnie wykonany rysunek zestawieniowy podzespołu maszynowego przedstawiono na rysunku oznaczonym literą

A. A.

B. C.

C. B.

D. D.

Rysunek zestawieniowy oznaczony literą B jest prawidłowy, co można zauważyć na podstawie zgodności z normami inżynierskimi i dobrymi praktykami w zakresie rysunku technicznego. Wiele standardów, takich jak ISO 128, podkreśla znaczenie jasnego przedstawienia wymiarów i proporcji w rysunkach technicznych. W rysunku B wszystkie elementy są odpowiednio rozmieszczone, co umożliwia ich łatwe zrozumienie i właściwe odczytanie. Praktyczne przykłady zastosowania tej wiedzy obejmują tworzenie dokumentacji projektowej, która jest kluczowa w procesie produkcji i montażu maszyn. Znajomość zasad rysunku zestawieniowego pozwala na uniknięcie pomyłek w interpretacji projektu, co ma istotne znaczenie dla efektywności pracy inżynierów i techników. Ponadto, dobre przedstawienie rysunku może przyczynić się do zwiększenia jakości wyrobów oraz zmniejszenia kosztów związanych z błędami produkcyjnymi.

Pytanie 39

Zjawiskiem równoczesnego nasycania powierzchni wyrobu atomami węgla i azotu jest

A. cyjanowanie

B. azotonasiarczanie

C. borowanie

D. azotowanie

Cyjanowanie to proces, w którym powierzchnia materiału, najczęściej stali, jest nasycana jednocześnie atomami węgla i azotu. Proces ten polega na wprowadzeniu tych pierwiastków w postaci gazowej lub w formie roztworu, co prowadzi do uzyskania warstwy o znacznie wyższej twardości i odporności na zużycie. Cyjanowanie ma zastosowanie w przemyśle motoryzacyjnym i maszynowym, gdzie części takie jak zębatki, wały czy narzędzia skrawające wymagają zwiększonej trwałości. Dzięki temu procesowi, materiały mogą wykazywać lepszą odporność na ścieranie oraz korozję, co znacznie wydłuża ich żywotność. W praktyce cyjanowanie jest często stosowane w połączeniu z innymi procesami obróbczo-chemicznymi, co pozwala na osiągnięcie optymalnych właściwości mechanicznych. W branży stosuje się różne metody cyjanowania, takie jak cyjanowanie w soli stałej czy w atmosferze gazów, co pozwala na dostosowanie parametrów procesu do specyficznych potrzeb produkcyjnych.

Pytanie 40

Elementy zespołu haka przedstawionego na rysunku montowane są w kolejności:

A. 4,5,6,3,1,2

B. 6,5,1,2,3,4

C. 6,5,1,3,4,2

D. 6,5,1,4,3,2

Poprawna odpowiedź to 4,5,6,3,1,2. Analizując rysunek techniczny, można zauważyć, że element numer 6, będący hakiem, jest kluczowym elementem, który powinien zostać zamontowany jako pierwszy. Hak stanowi podstawę dla dalszych elementów, dlatego jego odpowiednie zamocowanie jest niezbędne dla bezpieczeństwa i stabilności całej konstrukcji. Następnie element 5, trzpień, przechodzi przez hak, co pozwala na jego prawidłowe osadzenie. Element 4, nakrętka, jest istotny, ponieważ zabezpiecza trzpień w miejscu mocowania. Przed nałożeniem nakrętki, należy umieścić podkładkę (element 3), co jest zgodne z najlepszymi praktykami montażowymi, zapewniającym równomierne rozłożenie sił. Elementy 1 i 2, śruba oraz nakrętka zabezpieczająca, są montowane na końcu, co również jest zgodne z zaleceniami standardów branżowych, by zapewnić solidność i integralność zespołu. Prawidłowy montaż jest kluczowy w przypadku elementów nośnych, dlatego znajomość kolejności montażu jest niezbędna w pracy inżyniera czy technika. Przestrzeganie tej sekwencji montażu zwiększa bezpieczeństwo oraz niezawodność używanych konstrukcji.
