Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 7 grudnia 2025 16:38
Data zakończenia: 7 grudnia 2025 16:44

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie oznaczenia oraz jaka minimalna wartość prądu znamionowego powinna mieć wkładka topikowa do ochrony przewodów przed skutkami zwarć i przeciążeń w obwodzie jednofazowego grzejnika rezystancyjnego o danych znamionowych: Pₙ = 3 kW, Uₙ = 230 V?

A. aM 20 A

B. gG 16 A

C. gB 20 A

D. aR 16 A

Wkładka topikowa gG 16 A jest odpowiednia dla obwodu jednofazowego grzejnika rezystancyjnego o mocy 3 kW przy napięciu znamionowym 230 V. Obliczając wartość prądu znamionowego, stosujemy wzór: I = P / U, gdzie P to moc, a U to napięcie. W tym przypadku: I = 3000 W / 230 V ≈ 13 A. Wybór wkładki gG 16 A jest uzasadniony, ponieważ jest ona przeznaczona do zabezpieczania obwodów przed przeciążeniem oraz zwarciem, a jej wartość znamionowa (16 A) zapewnia odpowiednią margines dla ewentualnych chwilowych wzrostów prądu, które mogą wystąpić przy rozruchu grzejnika. Zastosowanie wkładek gG w instalacjach domowych jest zgodne z normami IEC 60269, które podkreślają ich właściwości ochronne i dostosowanie do obciążeń rezystancyjnych. W praktyce wkładki gG są często stosowane w systemach zasilania urządzeń grzewczych, co czyni je idealnym wyborem w tym przypadku.

Pytanie 2

Którym zestawem przyrządów pomiarowych można w przypadku braku watomierza wyznaczyć moc czynną pobieraną przez silnik elektryczny zasilany z instalacji jednofazowej?

Amperomierz Częstościomierz Waromierz	Amperomierz Częstościomierz Woltomierz	Omomierz Waromierz Woltomierz	Amperomierz Waromierz Woltomierz
A	B	C	D

A. D.

B. B.

C. C.

D. A.

Wybór innego zestawu przyrządów niż amperomierz i woltomierz prowadzi do niepoprawnych wniosków dotyczących pomiaru mocy czynnej silnika. Na przykład, zastosowanie jedynie amperomierza lub woltomierza jest niewystarczające, ponieważ nie dostarcza pełnych informacji niezbędnych do obliczenia mocy czynnej. Amperomierz samodzielnie mierzy tylko natężenie prądu, co nie pozwala na określenie wartości napięcia, a tym samym na obliczenie mocy. Z kolei woltomierz bez amperomierza dostarcza jedynie informacji o napięciu, co również uniemożliwia obliczenie mocy czynnej. Często popełnianym błędem jest ignorowanie współczynnika mocy, który ma kluczowe znaczenie dla obliczeń w obwodach prądu zmiennego. W przypadku zasilania jednofazowego, brak pomiarów obu parametrów oznacza, że nie mamy pełnego obrazu działania urządzenia. Również niektóre odpowiedzi mogą sugerować użycie przyrządów, które mierzą inne parametry, takie jak rezystancja lub pojemność, które nie mają zastosowania w obliczaniu mocy czynnej w kontekście silników elektrycznych. W praktyce, aby uzyskać dokładny pomiar mocy czynnej, konieczne jest stosowanie standardowych metod pomiarowych z użyciem odpowiednich przyrządów, co jest zgodne z normami branżowymi i zapewnia bezpieczeństwo oraz dokładność analiz.

Pytanie 3

W miejsce cyfr dobierz symbole graficzne rodzaju przewodów, zachowując kolejność.

A. B.

B. C.

C. D.

D. A.

Odpowiedź D jest poprawna, ponieważ zgodnie z zasadami podłączania przewodów w instalacjach elektrycznych, oznaczenia przewodów mają kluczowe znaczenie dla ich prawidłowego funkcjonowania. Przewód oznaczony grubą kropką reprezentuje przewód neutralny (N), podczas gdy przewody bez oznaczeń to przewody fazowe (L). W analizowanym schemacie widzimy, że do łącznika dochodzi przewód fazowy, a jego wyjście również prowadzi do przewodu fazowego. Odpowiedź D ilustruje tę sytuację, przedstawiając dwa przewody fazowe oraz jeden neutralny, co jest zgodne z normami i dobrymi praktykami branżowymi. Właściwe podłączenie przewodów jest istotne, aby zapewnić bezpieczeństwo instalacji oraz jej właściwe działanie. Przykładowo, w instalacjach oświetleniowych, prawidłowe oznaczenie i podłączenie przewodów ma kluczowe znaczenie dla uniknięcia zwarć oraz zapewnienia nieprzerwanego dostępu do energii elektrycznej.

Pytanie 4

W elektrycznych instalacjach w mieszkaniach oraz budynkach użyteczności publicznej prace konserwacyjne nie obejmują

A. czyszczenia urządzeń w rozdzielniach

B. czyszczenia lamp oświetleniowych

C. wymiany gniazd zasilających

D. montażu nowych punktów świetlnych

Wiesz, konserwacja instalacji elektrycznych to głównie dbanie o to, co już istnieje. Czyszczenie lamp czy tablic rozdzielczych jest mega ważne, bo brud może doprowadzić do różnych problemów, jak przegrzewanie się czy mniejsza efektywność. Wymiana gniazdek też jest istotna, bo często się zużywają i mogą stwarzać niebezpieczeństwo. Zrozumienie różnicy między montażem a konserwacją to kluczowa sprawa. Często zapominamy, że to różne rzeczy, które wymagają różnych umiejętności. Trzymanie się norm, jak PN-IEC 60364, to podstawa, żeby wszystko działało bezpiecznie i sprawnie. Myślę, że ważne, by nie mylić tych dwóch procesów, bo może to prowadzić do kłopotów.

Pytanie 5

Po zmianie przyłączenia elektrycznego w budynku zauważono, że trójfazowy silnik napędzający hydrofor kręci się w kierunku przeciwnym niż przed wymianą przyłącza. Co jest przyczyną takiego działania silnika?

A. zamiana miejscami dwóch faz

B. zamiana jednej fazy z przewodem neutralnym

C. brak podłączenia dwóch faz

D. brak podłączenia jednej fazy

Zamiana dwóch faz między sobą jest prawidłową odpowiedzią, ponieważ w trójfazowych systemach zasilania kierunek obrotów silnika elektrycznego zależy od kolejności faz. Silniki asynchroniczne, do jakich należy hydrofor, są zaprojektowane tak, aby ich wirnik obracał się w określonym kierunku. W przypadku zamiany faz, na przykład przy podłączeniu L1 do przewodu L2 i L2 do L1, dochodzi do odwrócenia kierunku pola magnetycznego, co z kolei skutkuje zmianą kierunku obrotów silnika. W praktyce, aby upewnić się, że silnik działa prawidłowo, należy zwrócić uwagę na prawidłowe podłączenie faz zgodnie z dokumentacją techniczną producenta. W przypadku silników wielofazowych, zwłaszcza w aplikacjach przemysłowych, przestrzeganie tych zasad jest kluczowe dla efektywności i bezpieczeństwa pracy. Dlatego w instalacjach elektrycznych należy stosować odpowiednie oznaczenia kolorystyczne oraz zabezpieczenia, aby zminimalizować ryzyko błędów w podłączeniu.

Pytanie 6

Którą funkcję w wyłączniku nadprądowym pełni element wskazany na ilustracji czerwoną strzałką?

A. Gasi łuk elektryczny.

B. Reaguje na zwarcia.

C. Reaguje na przeciążenia.

D. Łączy styki.

Zrozumienie roli poszczególnych komponentów wyłączników nadprądowych jest kluczowe dla prawidłowego funkcjonowania systemów ochrony elektrycznej. W przypadku, gdy ktoś identyfikuje bimetaliczny wyzwalacz jako element, który gasi łuk elektryczny, ma miejsce fundamentalne nieporozumienie. Gasić łuk elektryczny to zadanie przypisane innym elementom, takim jak układy łukotłumiące, które skutecznie minimalizują skutki pojawiającego się łuku w momencie rozłączania obwodu. Z kolei odpowiedź sugerująca, że wyzwalacz łączy styki, również jest myląca, ponieważ bimetaliczny wyzwalacz nie ma funkcji fizycznego łączenia styków, lecz jedynie uruchamia mechanizm ich rozłączenia w odpowiedzi na zjawiska prądowe. Jeśli ktoś błędnie interpretuje rolę tego elementu jako reagującą na przeciążenia, może to prowadzić do niebezpiecznych sytuacji. Wyzwalacze przeciążeniowe, choć mogą być zintegrowane w konstrukcji wyłącznika, działają na innej zasadzie i odpowiadają za inny typ anomalii w obwodzie. Istotne jest, aby zrozumieć, że każdy z tych elementów ma swoje specyficzne zadania i pomyłki w ich identyfikacji mogą prowadzić do błędnych wniosków oraz potencjalnych zagrożeń w użytkowaniu instalacji elektrycznych.

Pytanie 7

Na którą z wymienionych przyczyn, występującą w obwodzie odbiorczym instalacji elektrycznej, musi reagować wyłącznik różnicowoprądowy poprzez samoczynne wyłączenie?

A. Upływ prądu

B. Zwarcie międzyfazowe

C. Przepięcie

D. Przeciążenie

Przeciążenie, zwarcie międzyfazowe i przepięcie to sytuacje, które nie są bezpośrednio związane z włączaniem wyłącznika różnicowoprądowego. Przeciążenie dotyczy sytuacji, w której obciążenie na linii elektrycznej przekracza dopuszczalny poziom, co może prowadzić do przegrzania przewodów i ich uszkodzenia, ale nie stanowi bezpośredniego zagrożenia dla życia. W takich przypadkach stosuje się wyłączniki nadprądowe, które reagują na wzrost natężenia prądu. Zwarcie międzyfazowe to awaria, która polega na bezpośrednim połączeniu dwóch przewodów fazowych, co prowadzi do znacznego wzrostu prądu i potencjalnie niebezpiecznych warunków, a także wymaga zastosowania wyłączników zabezpieczających. Przepięcie z kolei odnosi się do nagłych wzrostów napięcia, które mogą uszkodzić urządzenia, ale również nie są powodem do załączenia RCD. Zrozumienie różnicy pomiędzy tymi sytuacjami jest kluczowe dla prawidłowego projektowania i eksploatacji instalacji elektrycznych, a błędne przypisanie funkcji RCD do tych zagrożeń może prowadzić do niewłaściwej ochrony oraz zwiększonego ryzyka awarii instalacji.

Pytanie 8

Do pomiaru napięć stałych należy użyć miernika elektrycznego o ustroju, którego symbol graficzny przedstawiono na rysunku

A. C.

B. D.

C. B.

D. A.

W przypadku wyboru jakiejkolwiek innej odpowiedzi, można zauważyć szereg nieporozumień dotyczących symboli oraz ich zastosowania w elektrotechnice. Symbol przedstawiony przy opcji A, który sugeruje gniazdo zasilania stałego, nie ma zastosowania w kontekście pomiaru napięcia, jako że jego funkcja polega na dostarczaniu energii elektrycznej, a nie na jej pomiarze. Wybór B, symbolizujący rezystor, również jest błędny, ponieważ rezystory są komponentami pasywnymi stosowanymi do ograniczania prądu w obwodach, a nie do pomiaru napięcia. Ponadto, wybór C, który przedstawia symbol cewki indukcyjnej, może prowadzić do mylnych wniosków o pomiarze napięcia w obwodach, w których cewki są używane. Cewki indukcyjne są elementami aktywnymi, ale ich rola w pomiarach napięcia jest ograniczona, a w niektórych przypadkach mogą powodować zniekształcenia w wynikach pomiarów. Te wybory świadczą o braku zrozumienia różnicy między symbolami komponentów pasywnych a przyrządami pomiarowymi. Wybór niewłaściwego symbolu odzwierciedla typowe błędy myślowe w zakresie rozpoznawania zastosowań komponentów elektrycznych oraz ich rzeczywistej funkcji w obwodach, co jest kluczowe dla prawidłowego stosowania wiedzy w praktyce inżynieryjnej.

Pytanie 9

Który wyłącznik jest oznaczony symbolem CLS6-B6/2?

A. Dwubiegunowy instalacyjny nadprądowy

B. Dwubiegunowy różnicowoprądowy

C. Dwubiegunowy przepięciowy

D. Dwubiegunowy podnapięciowy

Wybór jednego z pozostałych wyłączników, takich jak różnicowoprądowy, podnapięciowy lub przepięciowy, wynika z nieporozumienia dotyczącego ich podstawowych funkcji i zastosowań. Różnicowoprądowy wyłącznik dwubiegunowy jest używany do detekcji różnicy prądów między przewodem fazowym a neutralnym, co zapobiega porażeniom elektrycznym, ale nie chroni przed przeciążeniem. Z kolei podnapięciowy wyłącznik jest odpowiedzialny za automatyczne odłączenie obwodu w przypadku zbyt niskiego napięcia, co w praktyce może być użyteczne w systemach wymagających stabilności zasilania, ale nie ma zastosowania do ochrony przed nadprądami. Przepięciowy wyłącznik dwubiegunowy służy do ochrony przed przepięciami, takimi jak te wywołane uderzeniem pioruna, jednak nie pełni funkcji ochrony przed przeciążeniem. Zrozumienie tych różnic jest kluczowe dla prawidłowego doboru zabezpieczeń w instalacjach elektrycznych. Typowe błędy myślowe prowadzące do wybory niewłaściwego wyłącznika obejmują mylenie funkcji ochronnych oraz brak znajomości specyfikacji technicznych danego urządzenia. Dlatego też konieczne jest zapoznanie się z dokumentacją oraz normami regulującymi te urządzenia, aby zapewnić bezpieczeństwo i efektywność instalacji elektrycznej.

Pytanie 10

Który układ połączeń watomierza jest zgodny ze schematem pomiarowym pokazanym na rysunku?

A. B.

B. D.

C. A.

D. C.

Wybór innej opcji niż C wynika z nieporozumienia dotyczącego zasad prawidłowego pomiaru mocy czynnej przy użyciu watomierza. W wielu przypadkach, osoby uczące się mylnie zakładają, że cewka prądowa powinna być połączona równolegle z obciążeniem, co jest błędne. Równoległe połączenie cewki prądowej wprowadzałoby do pomiaru dodatkowe zmiany, prowadząc do błędnych wyników. Cewka prądowa ma za zadanie mierzyć prąd płynący przez obciążenie, a jej poprawne połączenie szeregowe zapewnia, że cały prąd, który jest mierzony przez watomierz, jest tym, który rzeczywiście przepływa przez obciążenie. Ponadto, błędne połączenie cewki napięciowej również wprowadzałoby istotne zniekształcenia w pomiarze, ponieważ nie mierzyłaby ona napięcia na obciążeniu, co jest kluczowe dla obliczenia mocy czynnej. W praktyce, każdy z tych błędów może prowadzić do nieprawidłowych obliczeń i nieefektywnego zarządzania energią elektryczną. Zrozumienie podstawowych zasad związanych z pomiarem mocy czynnej oraz zastosowanie ich w praktyce jest kluczowe dla uzyskania dokładnych wyników oraz zapewnienia odpowiedniego zarządzania systemami elektrycznymi.

Pytanie 11

Który zestaw narzędzi, oprócz przymiaru kreskowego i młotka należy wybrać do montażu instalacji natynkowej w rurach PCV?

Nóż monterski Poziomnica Wkrętarka Obcinaczki Wiertarka	Nóż monterski Piłka do cięcia Wkrętak Obcinaczki Wiertarka	Cęgi do izolacji Poziomnica Wkrętarka Obcinaczki Lutownica	Cęgi do izolacji Poziomnica Wkrętarka Płaskoszczypcy Wiertarka
A.	B.	C.	D.

A. B.

B. D.

C. C.

D. A.

Wybór zestawu B jako odpowiedzi prawidłowej jest uzasadniony, ponieważ do montażu instalacji natynkowej w rurach PCV niezbędne są odpowiednie narzędzia do cięcia, łączenia i mocowania rur. Zestaw B zawiera piłkę do cięcia, która jest kluczowa do precyzyjnego przycinania rur PCV do wymaganej długości. Przykładowo, podczas instalacji rur konieczne jest dostosowanie ich długości do wymagań konkretnego projektu, a użycie odpowiedniej piły zapewnia czyste i równomierne krawędzie, co jest istotne dla prawidłowego montażu. Dodatkowo, zestaw ten zawiera wkrętak, który jest niezbędny do mocowania uchwytów lub innych elementów instalacji oraz obcinaczki, które są pomocne w precyzyjnym łączeniu elementów rur. W praktyce, stosując zestaw B, można zrealizować projekt zgodnie z najlepszymi praktykami w branży, które podkreślają znaczenie użycia odpowiednich narzędzi dla uzyskania trwałej i bezpiecznej instalacji. Warto również pamiętać o standardach dotyczących montażu instalacji elektrycznych, które wymagają odpowiednich narzędzi i technik, aby zapewnić bezpieczeństwo i efektywność działania systemu.

Pytanie 12

Jakie materiały są wykorzystywane do izolacji żył przewodów elektrycznych?

A. Polwinit i guma

B. Silikon i guma

C. Polwinit i mika

D. Mika i silikon

Polwinit, czyli PVC, oraz guma to dwa naprawdę ważne materiały, które używa się do izolacji żył w przewodach elektrycznych. Dają one gwarancję, że wszystko będzie działać bezpiecznie i przez długi czas. Polwinit jest znany ze swojej odporności na różne chemikalia i wysokie temperatury, dlatego często znajdziesz go w kablach niskiego i średniego napięcia. Ma fajne właściwości mechaniczne i elektryczne, na przykład niską przewodność elektryczną, co czyni go super materiałem do izolacji. Guma natomiast jest elastyczna i świetnie sprawdza się tam, gdzie przewody muszą się poruszać lub być zginane. To ważne w sytuacjach, gdzie są narażone na wibracje. Normy IEC 60227 i IEC 60502 pokazują, jak ważne jest korzystanie z odpowiednich materiałów, żeby zapewnić bezpieczeństwo i niezawodność instalacji elektrycznych. Polwinitowe i gumowe izolacje są używane w wielu miejscach – od domów po przemysł, a nawet w motoryzacji. Dobrze wiedzieć, że odporność tych materiałów na różne czynniki może naprawdę wpłynąć na bezpieczeństwo całego systemu elektrycznego.

Pytanie 13

Zdjęcie przedstawia przewód

A. YLY 3x1,5 500 V

B. YDYp 3x1,5 750 V

C. YDY 3x1,5 750 V

D. YDYn 3x1,5 500 V

Wybór błędnie oznaczonego przewodu prowadzi do wielu nieporozumień, które mogą wynikać z niewłaściwej interpretacji symboliki używanej w oznaczeniach. Przewody typu YDY, które nie zawierają litery 'p', są przewodami okrągłymi, co jest istotnym aspektem w kontekście instalacji w różnych warunkach, na przykład w pomieszczeniach o ograniczonej przestrzeni. Zastosowanie przewodów okrągłych może być niewłaściwe tam, gdzie istnieją ograniczenia przestrzenne, co może prowadzić do problemów z instalacją. Z kolei przewód YDYn 3x1,5 500 V, oznaczony jako przewód z napięciem 500 V, jest niewłaściwy dla aplikacji wymagających wyższego napięcia, co oznacza, że jego zastosowanie w instalacjach o wyższych wymaganiach może prowadzić do zagrożeń związanych z przeciążeniem. Ponadto, przewód YLY 3x1,5 500 V, który sugeruje zastosowanie izolacji polietylenowej, jest błędnym wyborem, ponieważ polietylen ma inne właściwości niż poliwinit, w tym różnice w odporności na czynniki atmosferyczne oraz chemiczne. Zrozumienie tych różnic jest kluczowe, aby uniknąć problemów z trwałością i bezpieczeństwem instalacji elektrycznych. W praktyce, nieprawidłowy wybór przewodu może prowadzić do awarii instalacji, a nawet stanowić zagrożenie pożarowe. Dlatego ważne jest, aby w każdej sytuacji dobierać przewód zgodnie z wymaganiami technicznymi i normami branżowymi, co zapewni bezpieczeństwo i efektywność działania instalacji.

Pytanie 14

Którą wstawkę kalibrową należy zastosować do podstawy bezpiecznikowej przeznaczonej dla wkładki topikowej typu D, o oznaczeniu literowym gL i parametrach katalogowych U = 500 V, I = 25 A?

A. Wstawkę 4.

B. Wstawkę 1.

C. Wstawkę 3.

D. Wstawkę 2.

Wybór nieodpowiedniej wstawki kalibracyjnej do podstawy bezpiecznikowej może prowadzić do wielu poważnych problemów. Często błędne odpowiedzi wynikają z niezrozumienia różnicy między parametrami znamionowymi wkładek a możliwościami wstawek. Wstawką 1, 2 i 4 nie spełniają wymagań w zakresie napięcia i prądu, co należy wiedzieć przed podjęciem decyzji. Na przykład, niektóre wstawki mogą być dostosowane do niższego napięcia, co skutkuje ryzykiem przeciążenia, a w skrajnych przypadkach, pożaru. Kolejnym typowym błędem jest wybór wstawki o zbyt małym prądzie znamionowym. W przypadku wkładek topikowych typu D, istotne jest, aby dobierać elementy, które mogą radzić sobie z maksymalnym prądem roboczym, a nie tylko minimalnym. W praktyce oznacza to, że wstawka 3, która akceptuje prąd do 63 A, zapewnia bezpieczeństwo i zgodność z normami. Należy również pamiętać, że standardy branżowe, takie jak IEC 60269, jasno określają wymagania dotyczące stosowania wkładek i wstawek w instalacjach elektrycznych, co powinno być podstawą każdej decyzji dotyczącej ochrony obwodów elektrycznych. Dlatego kluczowe jest, aby zrozumieć zasady dotyczące doboru elementów oraz ich parametry, aby uniknąć sytuacji, w których niewłaściwy wybór może prowadzić do awarii systemu.

Pytanie 15

Co oznacza oznaczenie IP00 widoczne na obudowie urządzenia elektrycznego?

A. Brak klasy ochronności przed porażeniem.

B. Najwyższy poziom ochrony.

C. Brak ochrony przed wilgocią i pyłem.

D. Wykorzystanie separacji ochronnej.

Napis IP00 na obudowie urządzenia elektrycznego oznacza brak ochrony przed wilgocią i kurzem. Klasyfikacja IP (Ingress Protection) jest standardem opracowanym przez Międzynarodową Organizację Normalizacyjną (IEC), który określa poziomy ochrony oferowane przez obudowy urządzeń elektrycznych. W przypadku IP00, brak jakiejkolwiek cyfry oznacza, że urządzenie nie jest chronione ani przed wnikaniem ciał stałych, ani przed wilgocią. W praktyce oznacza to, że takie urządzenia powinny być używane w suchych, czystych i kontrolowanych warunkach, przez co minimalizuje się ryzyko uszkodzenia komponentów w wyniku nadmiernego zapylenia lub kontaktu z wodą. Przykładem zastosowania urządzeń oznaczonych jako IP00 mogą być niektóre elementy wewnętrzne systemów elektronicznych, które są odpowiednio zabezpieczone w zamkniętych obudowach i nie są narażone na działanie czynników zewnętrznych.

Pytanie 16

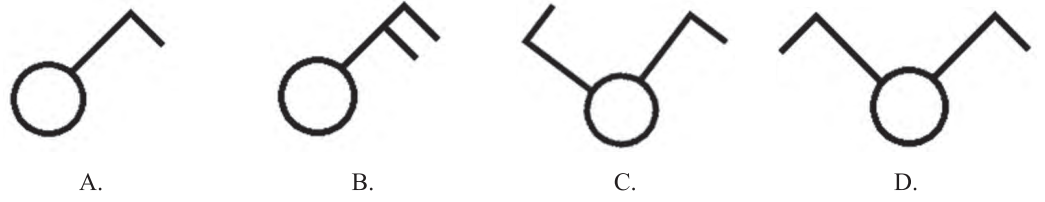

Którym symbolem graficznym należy oznaczyć łącznik świecznikowy na schemacie ideowym instalacji elektrycznej?

A. A.

B. B.

C. C.

D. D.

Wybór symbolu D. jako oznaczenia łącznika świecznikowego jest prawidłowy, ponieważ ten symbol odpowiada branżowym standardom reprezentującym urządzenia do sterowania oświetleniem. Łącznik świecznikowy, znany również jako łącznik grupowy, umożliwia kontrolowanie kilku obwodów oświetleniowych jednocześnie, co jest szczególnie przydatne w dużych pomieszczeniach, takich jak sale konferencyjne lub przestrzenie otwarte. W takich zastosowaniach zastosowanie łącznika grupowego pozwala na efektywne zarządzanie oświetleniem, a także oszczędność energii. Zgodnie z normą PN-IEC 60617 dotyczącą symboli graficznych w elektrotechnice, symbol D. jest uznawany za standardowy sposób przedstawiania tego typu urządzenia. W praktyce, poprawne użycie symboli graficznych na schematach ideowych jest kluczowe dla zrozumienia i prawidłowego wykonania instalacji elektrycznych, co pozwala na bezpieczne i efektywne korzystanie z oświetlenia w różnych środowiskach.

Pytanie 17

Jaką rurę instalacyjną przedstawia symbol RKLF 20?

A. Karbowaną o średnicy 20 mm

B. Karbowaną o przekroju 20 mm2

C. Sztywną o przekroju 20 mm2

D. Sztywną o średnicy 20 mm

Odpowiedź 'Karbowaną o średnicy 20 mm' jest prawidłowa, ponieważ symbol RKLF odnosi się do rur karbowanych, które charakteryzują się elastycznością i możliwością łatwego formowania. Rura o średnicy 20 mm jest standardowym rozmiarem stosowanym w instalacjach elektrycznych i telekomunikacyjnych, co czyni ją praktycznym wyborem w projektach budowlanych. Kiedy stosuje się rury karbowane, ich struktura pozwala na łatwe dopasowanie do różnych kształtów oraz ułatwia układanie w trudnych warunkach, co jest istotne w przypadku instalacji w miejscach o ograniczonej przestrzeni. Rury te są również odporne na działanie czynników atmosferycznych i chemicznych, co zwiększa ich trwałość. Zgodnie z obowiązującymi standardami w branży budowlanej, użycie rur karbowanych w instalacjach elektrycznych zapewnia bezpieczeństwo oraz zgodność z przepisami. W związku z tym, znajomość oznaczeń takich jak RKLF jest kluczowa dla każdego profesjonalisty zajmującego się instalacjami. Przykładem zastosowania są instalacje w budynkach mieszkalnych oraz przemysłowych, gdzie elastyczność rur karbowanych pozwala na zminimalizowanie ryzyka uszkodzeń i ułatwienie konserwacji.

Pytanie 18

Którego osprzętu instalacyjnego dotyczy przedstawiony fragment opisu?

Fragment opisu osprzętu instalacyjnego

W celu zabezpieczenia przed porażeniem prądem elektrycznym małych dzieci instaluje się modele ze specjalnymi przesłonami torów prądowych. Konstrukcja mechaniczna przesłony uniemożliwia włożenie długopisu, kredki czy innego przewodnika do toru prądowego.

Do uzyskania pełnego bezpieczeństwa stosuje się przesłony torów prądowych wyposażone dodatkowo w tzw. klucz uprawniający, uchylający przesłony torów prądowych.

A. Wtyczki kabla zasilającego.

B. Puszki łączeniowej.

C. Oprawki źródła światła.

D. Gniazda wtykowego.

Wybierając puszkę łączeniową, oprawkę źródła światła lub wtyczkę kabla zasilającego, można się trochę pogubić w tym, do czego one właściwie służą. Puszki łączeniowe są w porządku, bo łączą przewody i chronią je przed uszkodzeniami, ale nie mają nic wspólnego z ochroną przed prądem, co dotyczy gniazd wtykowych. Z kolei oprawki źródła światła tylko mocują żarówki, a nie chronią dzieci czy innych nieautoryzowanych osób. Wtyczki kabli zasilających, mimo że ważne do podłączenia urządzeń, nie mają żadnych mechanizmów zabezpieczających, które chroniłyby przed kontaktem z prądem. Dlatego, jeśli wskazujesz na te rzeczy jako odpowiedzi, to znaczy, że coś ci umknęło — gniazda wtykowe są kluczowe, gdy chodzi o bezpieczeństwo elektryczne w miejscach, gdzie bywają dzieci. Dobrze jest zapoznać się z normami dotyczącymi gniazd, które mówią dokładnie, jakie są wymagania związane z ich bezpieczeństwem i zastosowaniem w różnych miejscach.

Pytanie 19

Które aparaty oznaczono na schemacie cyframi 1 i 2?

A. 1 – wyłącznik różnicowoprądowy; 2 – odłącznik instalacyjny.

B. 1 – wyłącznik nadprądowy; 2 – wyłącznik nadprądowy.

C. 1 – wyłącznik różnicowoprądowy; 2 – wyłącznik nadprądowy.

D. 1 – wyłącznik nadprądowy; 2 – odłącznik instalacyjny.

Wybrana odpowiedź jest poprawna, ponieważ aparaty oznaczone na schemacie cyframi 1 i 2 to wyłącznik różnicowoprądowy oraz wyłącznik nadprądowy. Wyłącznik różnicowoprądowy, oznaczony cyfrą 1, jest systemem zabezpieczającym przed porażeniem prądem elektrycznym poprzez odłączenie obwodu w przypadku wykrycia różnicy prądów między przewodami fazowymi a neutralnymi. Jego charakterystyczne cechy to przycisk testowy oraz oznaczenia N i PE, które wskazują na jego połączenia z przewodami neutralnym i ochronnym. Wyłącznik nadprądowy, oznaczony cyfrą 2, służy do ochrony obwodów przed przeciążeniem oraz zwarciami, automatycznie odłączając zasilanie w takich sytuacjach. W praktyce, stosowanie tych urządzeń jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych w budynkach mieszkalnych i przemysłowych. Zgodnie z normą PN-EN 61008, wyłączniki różnicowoprądowe powinny być stosowane w miejscach szczególnie narażonych na porażenie prądem, co czyni je niezbędnym elementem w każdej nowoczesnej instalacji.

Pytanie 20

Jaka jest wartość bezwzględna błędu pomiaru natężenia prądu, jeśli multimetr pokazał wynik 35,00 mA, a producent określił dokładność urządzenia dla danego zakresu pomiarowego na
±(1 % +2 cyfry)?

A. ±0,37 mA

B. ±2,35 mA

C. ±0,35 mA

D. ±0,02 mA

W analizie błędów pomiarowych kluczowe jest zrozumienie, jak oblicza się wartość błędu na podstawie specyfikacji urządzenia. Błędne odpowiedzi wynikają często z nieprawidłowego zastosowania wzorów lub zrozumienia zasad dotyczących dokładności. Na przykład, niektóre osoby mogą pomylić 1% z wartością całkowitą pomiaru, co prowadzi do oszacowania błędu jako ±0,35 mA. Jednakże w takim przypadku nie uwzględnia się dodatkowego błędu stałego, który w tym przypadku wynosi 0,02 mA. Z kolei wybranie wartości ±2,35 mA jest zupełnie nieadekwatne, ponieważ w praktyce nie ma podstaw do przyjęcia tak dużego błędu w odniesieniu do wskazania 35 mA, co wskazuje na fundamentalne nieporozumienie w zakresie norm dotyczących dokładności pomiarów. Umożliwia to zrozumienie, że błędy systematyczne i przypadkowe muszą być brane pod uwagę w kontekście całkowitych wartości określonych przez producentów. Dlatego w pomiarach elektrycznych rekomenduje się korzystanie z dokładnych procedur obliczeniowych, które uwzględniają zarówno błędy procentowe, jak i stałe, co pozwala na uzyskanie rzetelnych wyników pomiarów. Ponadto, brak wiedzy na temat tego, jak poprawnie interpretować specyfikacje techniczne urządzeń pomiarowych, może prowadzić do poważnych błędów w ocenie wyników pomiarów, co w praktyce przekłada się na nieefektywność lub błędne decyzje w kontekście zastosowań inżynieryjnych.

Pytanie 21

Jakiego zestawu narzędzi należy używać podczas przygotowania przewodów LY do instalacji elektrycznej?

A. Zaciskarka końcówek tulejkowych, obcinaczki czołowe, wkrętak

B. Nóż monterski, wkrętak, obcinaczki boczne

C. Przyrząd do ściągania izolacji, obcinaczki czołowe, nóż monterski

D. Obcinaczki boczne, przyrząd do ściągania izolacji, zaciskarka końcówek tulejkowych

Użycie niewłaściwych narzędzi do przygotowania przewodów elektrycznych może prowadzić do poważnych problemów związanych z bezpieczeństwem i funkcjonalnością instalacji. Na przykład, nóż monterski, który byłby użyty w pierwszej odpowiedzi, może wydawać się odpowiednim narzędziem do cięcia przewodów, jednak jego stosowanie przy ściąganiu izolacji jest niewskazane. Nóż może łatwo uszkodzić przewód, co prowadzi do osłabienia struktury i może spowodować zwarcie lub inne awarie elektryczne. Podobnie, wkrętak nie odgrywa żadnej roli w procesie przygotowania przewodów, a jego użycie w tym kontekście jest nieadekwatne. W przypadku kolejnej niepoprawnej odpowiedzi, sugerowane obcinaczki czołowe również nie są optymalnym wyborem, ponieważ ich konstrukcja jest przystosowana do innego typu cięcia, co nie zapewni precyzyjnego i bezpiecznego zakończenia przewodów. Użycie zaciskarki końcówek tulejkowych w tej odpowiedzi bez odpowiednich narzędzi do ściągania izolacji również jest niewłaściwe, gdyż nieprzygotowane końce przewodów mogą prowadzić do niepewnych połączeń. Przygotowanie przewodów elektrycznych wymaga zrozumienia, że każde z narzędzi ma swoją specyfikę i przeznaczenie, a ich niewłaściwy dobór jest powszechnym błędem w praktyce. Dobrą praktyką jest zawsze stosowanie narzędzi zgodnych z normami i zaleceniami producentów, co nie tylko zapewnia bezpieczeństwo, ale również efektywność wykonywanych zadań.

Pytanie 22

Na którym rysunku przedstawiono świetlówkę kompaktową?

A. D.

B. B.

C. C.

D. A.

Wybór odpowiedzi A, B lub C może wynikać z nieporozumienia dotyczącego różnic między różnymi rodzajami lamp. Tradycyjne żarówki mają inny, bardziej okrągły kształt i emitują światło w sposób mniej efektywny, co może prowadzić do błędnego utożsamiania ich z świetlówkami kompaktowymi. Odpowiedzi te nie odzwierciedlają charakterystycznych cech świetlówek typu CFL, które są projektowane z myślą o maksymalizacji wydajności oraz minimalizacji zużycia energii. Innym częstym błędem jest pomylenie świetlówki kompaktowej z innymi rodzajami lamp, np. LED, które również oferują oszczędność energii, ale mają zupełnie inny kształt i budowę. Kluczowe dla rozróżnienia tych lamp jest zrozumienie ich konstrukcji oraz zasad działania. Świetlówki kompaktowe wykorzystują gaz i fosfor, co sprawia, że są bardziej skomplikowane w produkcji i wymagają innej technologii niż tradycyjne żarówki. Osoby, które mylnie identyfikują świetlówki kompaktowe, mogą nie doceniać ich zalet w kontekście oszczędności energii oraz wpływu na środowisko. W związku z powyższym, istotne jest, aby przed podjęciem decyzji o wyborze odpowiedniego źródła światła, zrozumieć ich zastosowanie i korzyści, jakie mogą przynieść w codziennym użytkowaniu.

Pytanie 23

Jakim symbolem oznacza się przewód jednożyłowy z żyłą wykonaną z drutu aluminiowego, w izolacji PCV, o przekroju żyły 2,5 mm²?

A. YLY 2,5 mm2

B. YDY 2,5 mm2

C. ALY 2,5 mm2

D. ADY 2,5 mm2

Odpowiedzi ALY, YLY oraz YDY są nieprawidłowe z kilku kluczowych względów. Przewody oznaczone jako ALY sugerują, że są to przewody aluminiowe, ale brak w nich precyzji dotyczącej materiału izolacyjnego, co może prowadzić do nieodpowiedniego zastosowania w środowiskach, gdzie wymagane są określone parametry izolacji. YLY to oznaczenie dla przewodów miedzianych, co jest niezgodne z podaną specyfikacją materiału żyły w pytaniu. Z kolei YDY odnosi się do przewodów jednożyłowych miedzianych, które również nie pasują do opisanego przypadku. Wybór odpowiedniego przewodu jest kluczowy dla bezpieczeństwa i wydajności instalacji elektrycznej. W praktyce, pomylenie materiału przewodu może prowadzić do poważnych konsekwencji, takich jak przegrzewanie czy uszkodzenia, a w skrajnych przypadkach nawet do pożaru. W branży elektrycznej, zgodność z normami oraz znajomość specyfikacji produktów jest niezbędna, aby zapewnić bezpieczeństwo oraz zgodność z przepisami. Błędy w oznaczeniach mogą wynikać z nieznajomości standardów lub braku uwagi przy wyborze materiałów. Dlatego ważne jest, aby zawsze upewnić się, że wybieramy przewody, które odpowiadają wymaganiom technicznym oraz środowiskowym, w których będą stosowane.

Pytanie 24

Zamiast starego bezpiecznika trójfazowego 25 A, należy zastosować wysokoczuły wyłącznik różnicowoprądowy. Który z przedstawionych w katalogu, należy wybrać?

Wyłącznik	Oznaczenie
A.	BPC 425/030 4P AC
B.	BDC 225/030 2P AC
C.	BPC 425/100 4P AC
D.	BDC 440/030 4P AC

A. A.

B. B.

C. C.

D. D.

Wybór niepoprawnej opcji może wynikać z kilku nieporozumień dotyczących specyfikacji wyłączników różnicowoprądowych. Niezrozumienie norm dotyczących prądu znamionowego może prowadzić do nieodpowiedniego doboru urządzenia. Na przykład, niektóre opcje mogą oferować zbyt wysokie prądy znamionowe, co skutkowałoby brakiem odpowiedniego zabezpieczenia dla obciążenia 25 A. W takich przypadkach, wybór urządzenia o niższym prądzie znamionowym może prowadzić do zadziałania wyłącznika w sytuacjach, które nie są krytyczne, co obniża jego skuteczność w ochronie. Ponadto, niewłaściwe zrozumienie liczby biegunów może doprowadzić do zastosowania wyłączników jednofazowych w instalacjach trójfazowych, co jest absolutnie niezalecane, ponieważ nie zapewnia to pełnej ochrony przed porażeniem prądem. Czułość wyłącznika różnicowoprądowego jest kluczowym parametrem, który powinien być dostosowany do specyfiki instalacji. Wybór urządzenia o zbyt dużej czułości, na przykład 100 mA, może nie zapewnić odpowiedniego zabezpieczenia, podczas gdy zbyt mała czułość może prowadzić do niepotrzebnych zadziałań. Takie błędy w doborze wyłączników mogą prowadzić do poważnych konsekwencji, w tym ryzyka wystąpienia pożaru czy porażenia prądem, co jest wysoce niepożądane w każdej instalacji elektrycznej. Dlatego kluczowe jest dobrać wyłącznik, który nie tylko spełnia normy, ale również jest odpowiednio dostosowany do charakterystyki używanych urządzeń i wymagań instalacji.

Pytanie 25

Jaką liczbę klawiszy oraz zacisków ma tradycyjny jeden łącznik świecznikowy?

A. Jeden klawisz i cztery niezależne zaciski

B. Dwa klawisze i cztery niezależne zaciski

C. Dwa klawisze i trzy niezależne zaciski

D. Jeden klawisz i trzy niezależne zaciski

Wybierając inne odpowiedzi, można natknąć się na powszechne nieporozumienia dotyczące budowy i funkcji łączników świecznikowych. Na przykład, odpowiedzi sugerujące jeden klawisz i cztery zaciski mogą prowadzić do mylnego przekonania, że łącznik może obsługiwać więcej niż jedno źródło światła w niezależny sposób, co jest technicznie niemożliwe bez dodatkowych komponentów. Takie rozwiązanie nie tylko nie spełnia podstawowych założeń konstrukcyjnych, ale także może generować niebezpieczeństwo związane z przeciążeniem obwodu. Ponadto, odpowiedzi zawierające dwa klawisze i cztery zaciski wydają się logiczne na pierwszy rzut oka, jednak w rzeczywistości, w kontekście klasycznego pojedynczego łącznika, technologia wymaga tylko trzech zacisków dla właściwego podłączenia. W praktyce, mylenie liczby zacisków oraz klawiszy może skutkować błędnym doborem komponentów w instalacji elektrycznej, co może prowadzić do problemów z bezpieczeństwem oraz funkcjonalnością oświetlenia. Wiedza na temat standardowych rozwiązań w instalacjach elektrycznych jest kluczowa, aby uniknąć takich pułapek i zapewnić odpowiednią wydajność oraz bezpieczeństwo w użytkowaniu.

Pytanie 26

Która z poniższych zasad nie jest zawsze obligatoryjna w trakcie serwisowania i konserwacji instalacji elektrycznych o napięciu do 1 kV?

A. Wszelkie prace można wykonywać jedynie w obecności osoby asekurującej

B. Każde prace remontowe powinny być prowadzone po odłączeniu napięcia

C. Pomiary i próby można realizować bez wyłączania napięcia, o ile zastosuje się odpowiednie środki ochrony

D. Pod napięciem wolno wymieniać tylko bezpieczniki lub żarówki (świetlówki) w nienaruszonej oprawie

Odpowiedzi sugerujące, że prace remontowe należy zawsze wykonywać po wyłączeniu napięcia, że pod napięciem można wymieniać tylko bezpieczniki lub żarówki, czy że wszelkie prace można wykonywać tylko w obecności osoby asekurującej, mogą prowadzić do nieporozumień i błędnych praktyk. Owszem, wyłączenie napięcia jest generalnie najbezpieczniejszym podejściem, jednak w niektórych sytuacjach, takich jak wymiana bezpieczników czy żarówek, przy zachowaniu odpowiednich środków ostrożności, można te prace wykonać pod napięciem. Istnieją normy i przepisy BHP, które określają, kiedy i jak można pracować w warunkach napięcia, a także jakie środki ochrony osobistej należy stosować. Ponadto, nie wszystkie prace wymagają obecności osoby asekurującej, co może spowodować niepotrzebne opóźnienia w realizacji zadań. Kluczowym błędem myślowym w takich podejściach jest założenie, że każda sytuacja jest równoznaczna z wysokim ryzykiem i wymaga nadzoru, co nie zawsze jest prawdą. Zrozumienie kontekstu, w jakim przeprowadzane są prace oraz umiejętność oceny ryzyka to umiejętności, które powinny być rozwijane przez osoby pracujące w branży elektrycznej. Należy również pamiętać, że interpretacja przepisów powinna być dostosowywana do specyficznych warunków pracy oraz typu realizowanej operacji.

Pytanie 27

W układzie przedstawionym na rysunku, po podłączeniu odbiornika, zadziałał wyłącznik różnicowoprądowy. Przyczyną tego jest

A. zwarcie między przewodem neutralnym i ochronnym.

B. nieprawidłowe połączenie przewodu neutralnego i ochronnego.

C. pojawienie się napięcia na części metalowej normalnie nieprzewodzącej.

D. zwarcie między przewodem fazowym i ochronnym

Prawidłowa odpowiedź wskazuje na kluczową rolę wyłącznika różnicowoprądowego, który jest zaprojektowany do monitorowania różnicy prądów płynących przez przewody fazowy i neutralny. Jego działanie opiera się na zasadzie wykrywania upływu prądu do ziemi, co może wystąpić, gdy napięcie pojawia się na metalowych częściach urządzenia, które normalnie powinny być nieprzewodzące. Przykładowo, w przypadku uszkodzenia izolacji przewodu, prąd może przepływać do obudowy urządzenia, co stwarza realne zagrożenie porażeniem prądem. Wyłącznik różnicowoprądowy, reagując na różnicę prądów, odcina zasilanie, co jest zgodne ze standardami bezpieczeństwa, takimi jak IEC 61008, które podkreślają znaczenie zabezpieczeń różnicowoprądowych w instalacjach elektrycznych. Tego typu zabezpieczenia są niezbędne w dobie wzrastającej liczby urządzeń elektrycznych, które mogą stwarzać zagrożenie dla użytkowników. Dlatego wdrożenie wyłączników różnicowoprądowych jest standardem w nowoczesnym budownictwie, co również poprawia ogólne bezpieczeństwo użytkowników.

Pytanie 28

Zmywarka, która jest na stałe zainstalowana, powinna być podłączona do obwodu

A. zasilającego gniazdka jedynie w kuchni

B. oddzielnego dla urządzeń gospodarstwa domowego

C. zasilającego gniazdka w łazience oraz kuchni

D. oddzielnego dla zmywarki

Zasilanie zmywarki z obwodu z gniazda w łazience i kuchni jest nieodpowiednie, ponieważ takie podejście może prowadzić do wielu problemów związanych z bezpieczeństwem oraz funkcjonalnością. Przede wszystkim, gniazda w łazience są zaprojektowane z myślą o niskiej mocy i specyficznych wymaganiach urządzeń, a ich użycie do zasilania zmywarki może skutkować przeciążeniem obwodu. Użycie wspólnego obwodu dla różnych urządzeń, zwłaszcza w kontekście sprzętu AGD, może prowadzić do nieprzewidywalnych sytuacji, takich jak wyzwolenie zabezpieczeń. Kolejnym problemem jest to, że gniazda w łazience muszą spełniać rygorystyczne normy ochrony przed porażeniem elektrycznym, co w przypadku zmywarki, która działa w wodzie, stwarza dodatkowe ryzyko. Zasilanie zmywarki z jednego obwodu z innym sprzętem gospodarstwa domowego, takim jak lodówka, również jest niewłaściwe, ponieważ może doprowadzić do przeciążeń, co w konsekwencji może skutkować uszkodzeniem urządzeń. Warto więc przestrzegać zasad dotyczących oddzielnych obwodów dla dużych urządzeń, co jest zgodne z normami bezpieczeństwa oraz praktyką instalatorską, aby zapewnić efektywne i bezpieczne działanie wszystkich urządzeń w domu.

Pytanie 29

W którym miejscu układu przedstawionego na schemacie powinny zostać zainstalowane zabezpieczenia nadprądowe o największej wartości prądu znamionowego?

A. W rozdzielnicy głównej.

B. W rozdzielnicy mieszkaniowej.

C. Bezpośrednio przed licznikami.

D. W złączu.

Zabezpieczenia nadprądowe o najwyższej wartości prądu powinny być montowane w złączu elektrycznym. To takie kluczowe miejsce, gdzie instalacja odbiorcza spotyka się z siecią elektroenergetyczną. Dzięki temu cała instalacja jest lepiej chroniona przed przeciążeniami i zwarciami. Instalując te zabezpieczenia w złączu, nie tylko broni się przewody zasilające, ale i wszystkie obwody odbiorcze. Z tego co wiem, jest to zgodne z normami, jak PN-IEC 60364, które mówią, że trzeba je stosować w złączu. W praktyce, jak już dojdzie do przeciążenia, to zabezpieczenie w złączu zadziała najszybciej, co może uratować droższe elementy instalacji. Weźmy na przykład budynki mieszkalne – tam często montuje się te zabezpieczenia w złączu, żeby cała instalacja była bezpieczniejsza dla użytkowników.

Pytanie 30

Na ilustracji przedstawiono schemat układu zasilania silnika elektrycznego zawierający

A. wyłącznik silnikowy.

B. cyklokonwertor.

C. przekaźnik termobimetalowy.

D. czujnik kolejności i zaniku faz.

Czujnik kolejności i zaniku faz jest kluczowym elementem w układach zasilania silników trójfazowych. Jego podstawowym zadaniem jest monitorowanie obecności oraz kolejności faz, co ma istotne znaczenie dla prawidłowej pracy silników elektrycznych. W sytuacji, gdy jedna z faz zniknie lub dojdzie do zmian w kolejności, czujnik natychmiast odcina zasilanie, co zapobiega uszkodzeniu silnika. Przykładowo, w aplikacjach przemysłowych, gdzie silniki są narażone na różne warunki pracy, użycie czujnika pozwala na zwiększenie bezpieczeństwa i niezawodności systemu. W standardzie PN-EN 60204-1, który dotyczy bezpieczeństwa urządzeń elektrycznych w maszynach, podkreślono znaczenie ochrony silników przed negatywnymi skutkami zasilania. Dodatkowo, czujniki te mogą być wyposażone w dodatkowe funkcje, takie jak sygnalizacja optyczna stanu pracy, co ułatwia diagnostykę i konserwację systemów zasilania.

Pytanie 31

Jak nazywa się element stosowany w instalacjach mieszkaniowych przedstawiony na rysunku?

A. Przekaźnik bistabilny.

B. Regulator oświetlenia.

C. Regulator temperatury.

D. Przekaźnik priorytetowy.

Przekaźnik bistabilny, przedstawiony na rysunku, to element stosowany w instalacjach automatyki i sterowania, który zmienia swój stan na przeciwny po przyłożeniu napięcia i utrzymuje ten stan nawet po zaniku zasilania. Oznaczenie "BIS-403" potwierdza, że jest to rzeczywiście przekaźnik bistabilny. Przekaźniki bistabilne są powszechnie wykorzystywane w systemach oświetleniowych, gdzie można je stosować do sterowania światłem w pomieszczeniach. Dzięki ich właściwościom, mogą być używane do zdalnego włączania i wyłączania urządzeń, co zwiększa efektywność energetyczną i komfort użytkowania. W standardach automatyki budynkowej, takich jak KNX czy LON, przekaźniki bistabilne odgrywają kluczową rolę w inteligentnych systemach zarządzania budynkiem, a ich zastosowanie pozwala na eliminację zbędnych przełączników oraz ułatwienie integracji z innymi elementami systemu.

Pytanie 32

Kierunek rotacji wirnika silnika elektrycznego ustala się, obserwując jego wał z perspektywy

A. wprowadzenia przewodu zasilającego

B. czopu

C. tabliczki znamionowej

D. przewietrznika

Kierunek obrotów wirnika silnika elektrycznego określa się patrząc na jego wał od strony czopu, ponieważ jest to standardowa praktyka w inżynierii elektrycznej. Patrzenie z tej strony pozwala na jednoznaczne ustalenie, czy wirnik obraca się w prawo czy w lewo. W przypadku urządzeń napędzanych elektrycznie, znanie kierunku obrotów wirnika jest kluczowe dla prawidłowego działania systemu, ponieważ wpływa na wydajność i bezpieczeństwo całej instalacji. Wiele urządzeń, takich jak pompy czy wentylatory, jest zaprojektowanych do działania w określonym kierunku, a ich niewłaściwe zainstalowanie może prowadzić do uszkodzeń czy zmniejszenia efektywności. Dobrym przykładem jest zastosowanie silników w aplikacjach przemysłowych, gdzie niewłaściwy kierunek obrotów może skutkować nieprawidłowym działaniem maszyn. W związku z tym, podczas instalacji i konserwacji urządzeń elektrycznych, istotne jest przypilnowanie, aby kierunek obrotów był sprawdzany w odpowiedni sposób, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 33

Które z przedstawionych na rysunkach narzędzi najlepiej nadaje się do wyznaczania tras przebiegu przewodów przed montażem instalacji elektrycznej w pomieszczeniu o dużej powierzchni?

A. D.

B. B.

C. A.

D. C.

Odpowiedź B jest prawidłowa, ponieważ laser krzyżowy jest narzędziem wykorzystywanym w budownictwie i instalacjach elektrycznych do precyzyjnego wyznaczania linii. Jego działanie opiera się na emisji dwóch linii - pionowej i poziomej - które są widoczne na powierzchni roboczej, co ułatwia planowanie i montaż instalacji. Dzięki zastosowaniu lasera krzyżowego, technik może z łatwością wyznaczyć trasy dla przewodów elektrycznych na dużych powierzchniach, co jest kluczowe przy instalacjach w przestronnych pomieszczeniach. W praktyce, użycie lasera krzyżowego minimalizuje ryzyko błędów, które mogą wyniknąć z ręcznego mierzenia i rysowania linii. Zgodnie z normami branżowymi, precyzyjność w wyznaczaniu tras jest niezwykle istotna dla bezpieczeństwa i efektywności instalacji elektrycznych, co czyni laser krzyżowy niezastąpionym narzędziem w tej dziedzinie. Dodatkowo, wiele modeli laserów krzyżowych oferuje funkcje automatycznego poziomowania, co jeszcze bardziej zwiększa ich użyteczność.

Pytanie 34

Na tynku wykonanym na ścianie działowej z cegły pełnej wytyczono miejsce dla rurek PVC. Jakie narzędzia należy zgromadzić, aby zapewnić szybki i precyzyjny montaż rurek?

A. Taśmę mierniczą, wiertarkę, piłę do metalu, młotek

B. Punktak, młotek, wiertarka udarowa, wiertło widiowe dostosowane do średnicy kołka rozporowego, piła do metalu, zestaw wkrętaków

C. Wiertarkę, punktak, zestaw wkrętaków

D. Taśmę mierniczą, młotek, wiertarkę udarową, wiertło widiowe dostosowane do średnicy kołka rozporowego, poziomicę, zestaw wkrętaków

Wybór narzędzi zaproponowany w innych odpowiedziach, takich jak tylko taśma miernicza i młotek, bądź jedynie wiertarka i komplet wkrętaków, jest niewłaściwy dla tego konkretnego zadania. Taśma miernicza, mimo że jest przydatna do pomiarów, nie zastępuje potrzeby precyzyjnego wyznaczenia miejsc wiercenia, co może prowadzić do błędów w montażu. Młotek sam w sobie nie jest wystarczający do pracy z cegłą pełną, gdzie konieczne jest użycie punktaka do wstępnego oznaczenia otworów. Wiertarka bez odpowiedniego wiertła widiowego może nie sprostać twardości cegły, co skutkuje trudnościami w procesie wiercenia oraz możliwym uszkodzeniem narzędzia. Piła do metalu może być używana, lecz w kontekście montażu rurek PVC, kluczowe jest posiadanie narzędzi do obróbki i mocowania, a nie tylko cięcia. Ostatecznie, brak poziomnicy w zestawie narzędzi jest istotnym błędem, ponieważ precyzyjne wypoziomowanie rurek jest kluczowe dla prawidłowego funkcjonowania instalacji. Takie nieprzemyślane podejście do przygotowania narzędzi może prowadzić do poważnych błędów w instalacji, co w dłuższym czasie może generować dodatkowe koszty związane z poprawkami i ponownym montażem.

Pytanie 35

Który rodzaj wirującej maszyny elektrycznej przedstawiono na ilustracji?

A. Synchroniczną.

B. Komutatorową prądu przemiennego.

C. Bocznikową prądu stałego.

D. Asynchroniczną pierścieniową.

Odpowiedź 'synchroniczna' jest prawidłowa, ponieważ na ilustracji przedstawiono maszynę elektryczną, której konstrukcja jednoznacznie wskazuje na typ synchroniczny. Charakterystyczne oznaczenia biegunów magnetycznych 'S' i 'N' sugerują wykorzystanie stałego magnesu, co jest typowe dla maszyn synchronicznych. Dodatkowo, trójfazowe uzwojenie stojana (U, V, W) jest kluczowym elementem, który współpracuje z wirnikiem, aby utrzymać prędkość obrotową zsynchronizowaną z częstotliwością prądu w sieci, co czyni te maszyny niezwykle stabilnymi w działaniu. Maszyny synchroniczne mają szerokie zastosowania, od produkcji energii w elektrowniach po napędy w różnorodnych aplikacjach przemysłowych. Dzięki ich zdolności do pracy z wysoką efektywnością i kontrolą mocy czynnej oraz biernej, są one preferowanym rozwiązaniem w wielu systemach zasilania. W branży energetycznej, zgodność z normami IEC 60034-1 jest kluczowa dla zapewnienia jakości i bezpieczeństwa działania tych maszyn.

Pytanie 36

Którą funkcję pomiarową powinien posiadać miernik, aby można było wyznaczyć impedancję pętli zwarcia w układzie przedstawionym na schemacie?

A. Z L-N

B. Z L-L

C. Z L-PE

D. Z L-PE(RCD)

Pomiar impedancji pętli zwarcia w instalacjach elektrycznych jest kluczowy dla oceny ich bezpieczeństwa. Odpowiedź "Z L-PE(RCD)" jest prawidłowa, ponieważ umożliwia przeprowadzenie pomiaru w sytuacji, gdy w układzie obecny jest wyłącznik różnicowoprądowy (RCD). RCD mają na celu ochronę przed porażeniem prądem elektrycznym, jednak ich obecność może wpłynąć na wyniki pomiarów impedancji w standardowych konfiguracjach. Wykorzystanie pomiaru "Z L-PE(RCD)" zapewnia, że wyniki będą dokładne, co jest niezbędne dla prawidłowego doboru zabezpieczeń. Zgodnie z normą PN-EN 61557-1, każdy system elektryczny powinien być testowany pod kątem skuteczności działania zabezpieczeń, a pomiar impedancji pętli zwarcia jest integralnym elementem tych testów. Przykładem praktycznym może być wykonanie pomiarów w instalacjach domowych, gdzie RCD są powszechnie stosowane, co wymaga zastosowania odpowiednich technik pomiarowych. Tylko poprzez właściwe pomiary można zagwarantować bezpieczeństwo użytkowników oraz prawidłowe działanie systemu ochrony.

Pytanie 37

Łącznik przedstawiony na zdjęciu jest oznaczony na schematach symbolem graficznym

A. C.

B. B.

C. D.

D. A.

Wybór odpowiedzi A, B lub D może wynikać z nieporozumienia dotyczącego symboliki graficznej używanej w elektrotechnice. Symbole te mają na celu ułatwienie identyfikacji funkcji urządzeń oraz ich prawidłowego połączenia w instalacjach elektrycznych. Odpowiedź A może sugerować, że użytkownik pomylił dwuklawiszowy łącznik z innym typem łącznika, podczas gdy w rzeczywistości każdy typ łącznika ma swoje specyficzne oznaczenie. Z kolei odpowiedź B może być wynikiem nieprawidłowego zrozumienia schematów elektrycznych, gdzie umiejętność ich czytania jest kluczowa. Odpowiedź D, która nie odnosi się w ogóle do dwuklawiszowego łącznika, może świadczyć o braku wiedzy na temat różnorodności łączników dostępnych na rynku. W każdym z tych przypadków, kluczowym błędem jest brak zrozumienia, jak symbole graficzne przekładają się na rzeczywiste urządzenia elektryczne oraz ich funkcjonalności. Właściwe rozpoznawanie symboli jest fundamentalne, ponieważ pozwala na poprawne wykonanie instalacji elektrycznych zgodnie z obowiązującymi normami i standardami, co jest istotne dla zapewnienia bezpieczeństwa oraz efektywności energetycznej w obiektach budowlanych. Aby uniknąć takich pomyłek, warto zapoznać się z materiałami edukacyjnymi związanymi z podstawami elektrotechniki oraz z praktykami instalacyjnymi, które pomogą w interpretacji schematów oraz właściwym doborze elementów w instalacjach.

Pytanie 38

W dokumentacji dotyczącej instalacji elektrycznej w łazience podano, że gniazdo zasilające dla pralki powinno być umieszczone poza strefą II. Jaką minimalną odległość od wanny powinno mieć to gniazdo?

A. 1,2 m

B. 1,0 m

C. 0,5 m

D. 0,6 m

Wybór 0,5 m albo 1,0 m jako odpowiedzi na to pytanie może wynikać z pewnych nieporozumień co do stref w łazience i zasad bezpieczeństwa związanych z instalacjami elektrycznymi. Gniazdo musi być przynajmniej 0,6 m od krawędzi wanny, żeby było bezpiecznie. Odpowiedź 0,5 m jest słaba, bo zbliżenie gniazda do strefy II stwarza ryzyko porażenia prądem. Z kolei 1,0 m to też nie ma sensu, bo to za duża odległość, niezgodna z tym, co mówią przepisy. Te strefy są ściśle określone, a odpowiednie odległości mają na celu ograniczenie ryzyka, które może się pojawić w pobliżu wody. Dlatego żeby uniknąć niebezpieczeństwa związanego z nieprawidłowym montażem, ważne jest, żeby przestrzegać norm, takich jak PN-EN 60364, które mówią o zasadach instalacji elektrycznych w budynkach. Nie zapomnij także, że gniazda w łazienkach muszą być odporne na wilgoć i mieć odpowiednią klasę szczelności, bo to też wpływa na bezpieczeństwo. Ignorowanie tych zasad może prowadzić do poważnych problemów zdrowotnych i uszkodzeń sprzętu.

Pytanie 39

Do czego przeznaczone są szczypce przedstawione na ilustracji?

A. Do zaprasowywania końców przewodów w połączeniach wsuwanych.

B. Do formowania oczek na końcach żył jednodrutowych.

C. Do zaciskania końcówek tulejkowych na żyłach wielodrutowych.

D. Do montażu zacisków zakleszczających.

Odpowiedź, że szczypce są przeznaczone do formowania oczek na końcach żył jednodrutowych, jest prawidłowa, ponieważ szczypce okrągłe zostały zaprojektowane z myślą o precyzyjnym formowaniu takich elementów w obszarze elektryki i mechaniki. Oczka na końcach żył są kluczowe, ponieważ umożliwiają solidne połączenie przewodów z zaciskami, co jest istotne dla zapewnienia bezpieczeństwa oraz niezawodności instalacji. W praktyce, formowanie oczek to nie tylko kwestia estetyki, ale również funkcjonalności; dobrze uformowane oczka minimalizują ryzyko luźnych połączeń, które mogą prowadzić do przegrzewania się lub awarii. W inżynierii elektrycznej stosuje się różne standardy, takie jak IEC 60947-1, które regulują wymagania dotyczące połączeń elektrycznych. Warto również wspomnieć, że odpowiednie formowanie końców żył ma kluczowe znaczenie w kontekście odporności na wibracje i długotrwałą niezawodność połączeń.

Pytanie 40

Wybierz zestaw narzędzi koniecznych do zamocowania listew instalacyjnych w natynkowej instalacji elektrycznej z użyciem kołków szybkiego montażu?

A. Wiertarka z zestawem wierteł, młotek, piła

B. Osadzak gazowy, wkrętak, obcinaczki

C. Osadzak gazowy, młotek, obcinaczki

D. Wiertarka z zestawem wierteł, szczypce płaskie, piła

Wybór zestawu narzędzi obejmującego wiertarkę z kompletem wierteł, młotek i piłę jest trafny, ponieważ te narzędzia są kluczowe w procesie montażu listew instalacyjnych w natynkowej instalacji elektrycznej. Wiertarka z wiertłami pozwala na precyzyjne wykonanie otworów w materiałach budowlanych, co jest niezbędne do umiejscowienia kołków szybkiego montażu. Użycie młotka może być konieczne do delikatnego wbijania kołków lub kotew w przypadku materiałów, które wymagają większej siły. Piła natomiast może być używana do przycinania listew do odpowiednich długości, co jest często wymagane w praktycznych zastosowaniach, aby idealnie dopasować je do wymiarów instalacji. Dobór narzędzi powinien opierać się na standardach bezpieczeństwa i ergonomii pracy, aby zminimalizować ryzyko kontuzji oraz zwiększyć efektywność montażu. Dzięki zastosowaniu właściwych narzędzi, prace instalacyjne mogą przebiegać sprawnie i zgodnie z obowiązującymi normami. Przykładem dobrych praktyk jest również stosowanie podkładek lub dystansów przy montażu, co pozwala na uzyskanie estetycznego i funkcjonalnego efektu końcowego.

Rozpocznij nowy egzamin

Powrót do strony głównej
