Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 17 grudnia 2025 10:42
Data zakończenia: 17 grudnia 2025 10:58

Egzamin zdany!

Wynik: 24/40 punktów (60,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na podstawie dołączonej tabeli określ, ile powinno wynosić natężenie oświetlenia na stanowisku pracy przy wykonywaniu precyzyjnych czynności montażowych układów mikroelektronicznych.

Działalność przemysłowa i rzemieślnicza – Przemysł elektrotechniczny i elektroniczny
Typ obszaru, zadanie lub działalność	Wymagane natężenie oświetlenia, lx
Produkcja kabli i przewodów	300
Uzwojenie: – duże cewki – średnie cewki – małe cewki	300 500 750
Impregnacja cewek	300
Galwanizowanie	300
Montaż: – zgrubny, np. duże transformatory, – średni, np. tablice rozdzielcze – dokładny, np. telefony, radia, sprzęt IT (komputery) – precyzyjny, np. sprzęt pomiarowy, płytki obwodów drukowanych	300 500 750 1000
Warsztaty elektroniczne, sprawdzanie, regulacja	1500

A. 1500 lx

B. 1000 lx

C. 500 lx

D. 750 lx

Wybrana odpowiedź 1000 lx jest prawidłowa, ponieważ zgodnie z obowiązującymi normami, takimi jak PN-EN 12464-1, natężenie oświetlenia na stanowiskach pracy, gdzie wykonywane są precyzyjne czynności montażowe, powinno wynosić właśnie 1000 lx. W przypadku pracy z układami mikroelektronicznymi, na przykład podczas montażu płytek obwodów drukowanych, niewłaściwe natężenie oświetlenia może prowadzić do uszkodzeń komponentów lub błędów w montażu. Odpowiednie natężenie pozwala na dokładne dostrzeganie detali oraz minimalizuje ryzyko zmęczenia wzroku, co jest kluczowe w pracy wymagającej wysoce precyzyjnych działań. Ponadto, odpowiednie oświetlenie przyczynia się do ogólnej poprawy komfortu i efektywności pracy, co jest istotne dla jakości wytwarzanych produktów. Przykłady zastosowań obejmują prace w laboratoriach i zakładach produkcyjnych, gdzie błędy mogą prowadzić do poważnych konsekwencji finansowych i reputacyjnych.

Pytanie 2

W trakcie udzielania pomocy osobie z lekkim poparzeniem, co należy zrobić z obszarem urazu?

A. zabandażować

B. posmarować tłuszczem

C. przemyć spirytusem

D. polewać zimną wodą

Kiedy udzielamy pierwszej pomocy osobie, która ma lekkie poparzenie, najważniejsze jest, żeby polewać to miejsce zimną wodą. To naprawdę pomaga schłodzić skórę i sprawia, że ból jest mniejszy, a ryzyko dalszych uszkodzeń też maleje. Zimna woda działa jak naturalny środek przeciwzapalny, co może zapobiec powstawaniu bolesnych pęcherzy. Jeśli chodzi o czas, dobrze jest polewać przez przynajmniej 10-20 minut. Pamiętajmy, że woda nie powinna być lodowata, bo to może prowadzić do problemów z hipotermią. Gdy nie ma dostępu do wody, można spróbować użyć chłodzących kompresów. Takie podejście jest ważne, bo szybkie działanie w przypadku poparzenia ma duże znaczenie według wytycznych Międzynarodowej Rady Resuscytacji (ILCOR). Po schłodzeniu warto delikatnie osuszyć skórę i przykryć ranę odpowiednim opatrunkiem, żeby nie doszło do zakażenia. To wszystko, co opisałem, naprawdę ułatwia gojenie i zmniejsza ryzyko powikłań.

Pytanie 3

Która metoda instalacji podstaw koryt kablowych jest niewłaściwa?

A. Mocowanie przy użyciu kołków rozporowych oraz wkrętów

B. Mocowanie przy pomocy stalowych gwoździ

C. Przyklejanie do podłoża

D. Gipsowanie w bruzdach

Gipsowanie koryt kablowych w bruzdach to nie najlepszy pomysł na ich montaż. Gips nie da nam solidnej stabilności ani ochrony mechanicznej dla kabli. Jest dość kruchy i łatwo się łamie, co może spowodować kłopoty z całą konstrukcją. W praktyce lepiej używać czegoś mocniejszego, jak kołki rozporowe i wkręty. To zapewnia trwałość i bezpieczeństwo dla instalacji. Jeśli koryta są źle zamocowane, mogą się przemieszczać, a to już prosta droga do uszkodzenia kabli. Normy branżowe mówią jasno, że powinny być zamocowane stabilnie. Bezpieczne mocowanie, na przykład przy użyciu stalowych gwoździ, jest zgodne z tym, co zalecają producenci i standardy instalacyjne. Dzięki temu minimalizujemy ryzyko uszkodzeń i ułatwiamy ewentualne serwisowanie czy rozbudowywanie systemu.

Pytanie 4

W systemie automatyki uległ awarii przekaźnik. Napięcie zasilające cewkę tego przekaźnika wynosi 12 V DC. Prąd przepływający przez styki robocze przekaźnika osiąga maksymalnie 20 A DC. Napięcie na stykach roboczych może wynosić nawet 100 V DC. Jakie parametry powinien posiadać przekaźnik, który ma zastąpić uszkodzony?

A. Napięcie cewki – 12 V DC Prąd styków – 25 A DC Napięcie styków – 300 V DC

B. Napięcie cewki – 12 V DC Prąd styków – 20 A DC Napięcie styków – 50 V DC

C. Napięcie cewki – 12 V DC Prąd styków – 25 A DC Napięcie styków – 50 V DC

D. Napięcie cewki – 12 V DC Prąd styków – 15 A DC Napięcie styków – 300 V DC

Wybrana odpowiedź jest prawidłowa, ponieważ wszystkie trzy kluczowe parametry przekaźnika są zgodne z wymaganiami systemu automatyki. Napięcie cewki wynoszące 12 V DC jest zgodne z napięciem sterującym, co zapewnia prawidłowe działanie cewki. Prąd styków wynoszący 25 A DC jest wystarczający do obsługi maksymalnego prądu 20 A DC, co gwarantuje, że przekaźnik nie będzie przeciążony. Napięcie styków wynoszące 300 V DC również przewyższa maksymalne napięcie 100 V DC na stykach roboczych, co daje dodatkowy margines bezpieczeństwa. W praktyce, wybierając przekaźnik, zawsze warto uwzględnić nie tylko parametry nominalne, ale także dodatkowe marginesy, aby uniknąć awarii. Dobrą praktyką jest również stosowanie przekaźników z parametrami, które mogą obsługiwać ewentualne przyszłe zwiększenia obciążenia. Przekaźniki w automatyce często są stosowane w zastosowaniach takich jak sterowanie silnikami, systemy alarmowe czy automatyka budynkowa, gdzie niezawodność i zgodność z parametrami są kluczowe dla prawidłowego funkcjonowania układu.

Pytanie 5

Wysokie napięcia w punktach przejściowych, w gniazdach abonenckich, na stacji głównej telewizji kablowej oraz na wejściu urządzenia abonenckiego mogą się pojawić w wyniku

A. zmiany częstotliwości sygnału

B. tłumienia impulsów napięcia

C. wyrównywania potencjałów połączeń

D. zjawiska indukcji

Wysokie napięcia w punktach przejściowych, gniazdach abonenckich oraz w stacji głównej telewizji kablowej mogą być mylnie interpretowane przez pryzmat kilku zjawisk elektrycznych. Wyrównywanie potencjałów połączeń, chociaż istotne w kontekście bezpieczeństwa, nie jest bezpośrednią przyczyną powstawania wysokich napięć. Proces ten ma na celu zminimalizowanie różnic potencjałów, a nie wytwarzanie ich. Tłumienie impulsów napięcia odnosi się głównie do ochrony przed nagłymi wzrostami napięcia, a nie do generowania wysokich napięć. W praktyce, gdy napięcie jest tłumione, jego amplituda maleje, co jest zjawiskiem pożądanym w kontekście ochrony urządzeń. Zmiana częstotliwości sygnału dotyczy transmisji danych i nie wpływa bezpośrednio na pojawianie się wysokich napięć; częstotliwość sygnału jest istotna dla odpowiedniego przesyłania informacji, ale nie generuje ona wyższych napięć w punktach przejściowych. W związku z tym, posługiwanie się tymi pojęciami w kontekście wysokich napięć może prowadzić do błędnych wniosków. Kluczowe jest zrozumienie, że zjawisko indukcji, będące podstawą wielu technologii, jest głównym źródłem powstawania niepożądanych napięć i powinno być uwzględniane w projektowaniu systemów elektrycznych oraz telekomunikacyjnych, zgodnie z obowiązującymi normami i zasadami bezpieczeństwa.

Pytanie 6

Na zakłócenie czasowe w odbiorze sygnału satelitarnego prawidłowo zamontowanej anteny wpływ mają

A. mgła

B. zawilgocenie kabla antenowego

C. wiatr

D. chmura burzowa

Wiatr, mgła i wilgoć w przewodzie antenowym mogą wprawdzie wpływać na odbiór sygnału, ale nie mają aż tak mocnego wpływu jak chmura burzowa. Wilgoć może osłabić sygnał, ale zazwyczaj dobrze zrobione przewody są odporne na małe ilości wilgoci i jej wpływ na sygnał jest raczej minimalny. Co do wiatru, to może on wpłynąć na stabilność anteny, ale sam w sobie nie zmienia jakości sygnału radiowego. Z kolei mgła może lekko rozpraszać sygnał, ale jej wpływ na satelity jest naprawdę mały. Anteny są projektowane tak, by radzić sobie w takich warunkach. Często ludzie myślą, że wszystkie zjawiska atmosferyczne mają podobny wpływ na sygnał satelitarny, co prowadzi do błędnych wniosków. Ważne jest, żeby zrozumieć, że różne zjawiska mają różny wpływ na sygnał w zależności od ich charakterystyki. Żeby uniknąć zakłóceń, warto przeanalizować lokalne warunki pogodowe i dobrze zaprojektować anteny, co jest zgodne z najlepszymi praktykami w telekomunikacji.

Pytanie 7

Jaką minimalną przestrzeń należy utrzymać (dla kabla o długości przekraczającej 35 m – nie odnosi się to do ostatnich 15 m) pomiędzy zasilaniem a nieekranowaną skrętką komputerową w konfiguracji bez separatora?

A. 200 mm

B. 50 mm

C. 100 mm

D. 20 mm

Odpowiedź 200 mm jest prawidłowa, ponieważ zgodnie z normami dotyczącymi instalacji kablowych, zachowanie odpowiedniej odległości pomiędzy przewodami zasilającymi a nieekranowanymi kablami komputerowymi jest kluczowe dla minimalizacji zakłóceń elektromagnetycznych. W przypadku tras kablowych dłuższych niż 35 m, zaleca się, aby odległość ta wynosiła co najmniej 200 mm, co jest zgodne z wytycznymi określonymi w normach TN i IEEE. Przykładem zastosowania tej zasady jest instalacja sieci komputerowej w biurze, gdzie unikanie bliskiego układania kabli zasilających i transmisyjnych pozwala na stabilniejszą i bardziej niezawodną komunikację sieciową. Dbanie o takie odległości przekłada się na mniejsze ryzyko interferencji oraz lepszą jakość sygnału, co jest kluczowe w środowiskach o dużym natężeniu ruchu sieciowego. Dlatego przestrzeganie tych norm nie tylko zabezpiecza instalację przed problemami technicznymi, ale również poprawia komfort użytkowników i wydajność systemów informatycznych.

Pytanie 8

Antena paraboliczna jest używana do odbioru sygnałów

A. telewizji naziemnej

B. radiowych w paśmie UKF

C. radiowych w zakresie fal długich i średnich

D. telewizji satelitarnej

Odpowiedzi sugerujące, że antena paraboliczna służy do odbioru sygnałów telewizji naziemnej lub radiowych w paśmie UKF oraz fal długich i średnich są błędne z kilku powodów. Telewizja naziemna wykorzystuje inny typ anten, zazwyczaj anteny dipolowe lub szerokopasmowe, które są zaprojektowane do odbioru sygnałów nadawanych z wież telewizyjnych w bliskiej odległości. Anteny te nie są w stanie skoncentrować sygnału w taki sposób, jak antena paraboliczna, co ogranicza ich zasięg i jakość odbioru. Użycie anten parabolicznych do odbioru fal radiowych w zakresach UKF, długich czy średnich nie jest również uzasadnione. Fale te mają zupełnie inne właściwości fizyczne, a ich odbiór wymaga innych typów anten, które są w stanie efektywnie reagować na odpowiednią długość fali. Przykładowo, fale długie i średnie są odbierane poprzez anteny ferrytowe lub teleskopowe, które mają zdolność do odbioru sygnałów o znacznie większej długości fali. Typowym błędem myślowym jest zakładanie, że jedna antena może spełniać wszystkie funkcje odbiorcze, co prowadzi do nieporozumień dotyczących technologii radiowej i telewizyjnej. Każdy rodzaj sygnału wymaga dostosowanego rozwiązania antenowego, co jest kluczowe dla zapewnienia jakości i stabilności odbioru.

Pytanie 9

Silne pole elektrostatyczne wywołuje

A. rozdzielenie laminatu, używanego jako podłoże płytki drukowanej

B. wzrost temperatury otoczenia

C. zakłócenia w funkcjonowaniu aparatury kontrolno-pomiarowej

D. wzrost wilgotności powietrza

Silne pole elektrostatyczne może powodować zakłócenia w działaniu aparatury kontrolno-pomiarowej, co jest szczególnie istotne w kontekście urządzeń elektronicznych. W praktyce, te zakłócenia mogą prowadzić do błędnych odczytów, uszkodzeń sprzętu czy nawet całkowitego unieruchomienia systemu. Przykładem mogą być sytuacje, w których urządzenia pomiarowe, takie jak multimetry czy oscyloskopy, są narażone na wpływ silnych pól elektrostatycznych, co skutkuje nieprawidłowym działaniem. W branży elektronicznej, na przykład w laboratoriach badawczych, stosowane są standardy, takie jak IEC 61000-4-2, które regulują testowanie odporności na zakłócenia elektrostatyczne. Odpowiednie projektowanie i stosowanie ekranowania oraz uziemienia urządzeń jest kluczowe, aby zminimalizować wpływ pól elektrostatycznych na działanie aparatury. To wiedza, która powinna być podstawą dla inżynierów i techników pracujących w obszarze elektroniki oraz automatyki.

Pytanie 10

Do montażu kabla systemu alarmowego na ścianie betonowej należy wykorzystać

A. A.

B. C.

C. B.

D. D.

Odpowiedź B jest prawidłowa, ponieważ kołki rozporowe stanowią idealne rozwiązanie do montażu kabli na ścianach betonowych. Te elementy mocujące są zaprojektowane tak, aby rozprzestrzeniać obciążenie na większej powierzchni materiału budowlanego, co jest kluczowe w przypadku twardych i kruchych materiałów jak beton. Kołki rozporowe dostępne są w różnych rozmiarach i typach, co pozwala na dobranie odpowiedniego rozwiązania do konkretnego zastosowania. Na przykład, w przypadku montażu systemu alarmowego, użycie kołków rozporowych z tworzywa sztucznego lub metalu zapewnia nie tylko stabilność, ale także długotrwałość montażu, co jest istotne dla bezpieczeństwa i niezawodności systemu. Używanie kołków rozporowych zgodnych z normami budowlanymi, takimi jak PN-EN 14592, gwarantuje właściwe parametry wytrzymałościowe. Dodatkowo, stosując się do dobrych praktyk, warto także zadbać o odpowiednią średnicę i długość kołków, aby zapewnić ich skuteczność w danym podłożu, co przyczyni się do prawidłowego funkcjonowania systemu alarmowego przez długi czas.

Pytanie 11

Do styku oznaczonego jako TMP w czytniku kart umiejscowionym przy wejściu należy podłączyć

A. równolegle do zasilania czytnika

B. do zacisku uziemiającego w centrali

C. szeregowo do zasilania czytnika

D. do linii antysabotażowej systemu alarmowego

Podłączenie styku TMP równolegle do zasilania czytnika jest błędne, ponieważ nie zapewnia to właściwej detekcji stanu sabotażu. Tego typu rozwiązanie może wprowadzić fałszywe poczucie bezpieczeństwa, ponieważ nie monitoruje integralności samego urządzenia. W sytuacji, gdy system zasilania zostanie przerwane, styk TMP nie zgłosi żadnego alarmu, co jest kluczowe w kontekście ochrony obiektów. Plasowanie styku w szereg z zasilaniem czytnika również nie jest poprawne, ponieważ w takim przypadku, jeśli dojdzie do wyłączenia czytnika, również nie zostanie zarejestrowane żadne zdarzenie alarmowe. Ponadto, podłączenie do zacisku uziemiającego w centrali nie tylko jest niezgodne z zasadami instalacji, ale również nie ma sensu w kontekście monitorowania stanu czytnika. Uziemienie ma na celu jedynie ochronę przed przepięciami i nie jest odpowiednim sposobem na detekcję sabotażu. Zastosowanie niepoprawnych metod podłączenia może prowadzić do nieefektywności systemu alarmowego oraz narazić obiekt na ryzyko związane z włamaniami czy innymi nieautoryzowanymi działaniami. Bez odpowiedniego monitorowania, skuteczność systemu zabezpieczeń zostaje znacznie ograniczona.

Pytanie 12

Jakie rodzaje układów cyfrowych powinno się wykorzystać, aby zredukować liczbę linii przesyłu danych?

A. Koder i demultiplekser

B. Multiplekser i demultiplekser

C. Koder i transkoder

D. Multiplekser i dekoder

W przypadku odpowiedzi wskazujących na zastosowanie multipleksera i dekodera, ważne jest zrozumienie, że dekoder nie pełni funkcji redukcji linii przesyłowych. Dekodery są używane do konwersji binarnych sygnałów na sygnały wyjściowe, co może zwiększać liczbę linii wymaganych na wyjściu. Takie podejście prowadzi do nadmiarowości i nieefektywności, szczególnie w systemach o dużej liczbie sygnałów. W analogiczny sposób, wybór kodera i transkodera również nie jest odpowiedni w kontekście zmniejszenia linii przesyłowych. Kodery konwertują dane w celu ich efektywnego przesyłania lub przechowywania, natomiast transkodery zmieniają format tych danych. Oba te procesy mogą angażować dodatkowe zasoby, zamiast je minimalizować. Wreszcie, wybór kodera i demultipleksera jest równie mylący, gdyż koder nie jest dedykowany do redukcji linii, a demultiplekser, chociaż przydatny w rozdzielaniu sygnałów, nie niweluje potrzeby posiadania wielu linii na etapie kodowania. W analizie tych odpowiedzi często popełniane są błędy związane z niewłaściwym rozumieniem roli i funkcji poszczególnych układów cyfrowych oraz ich wpływu na architekturę systemów. Kluczowe jest, aby przy wyborze komponentów kierować się ich rzeczywistym zastosowaniem w kontekście redukcji zasobów, co powinno być podstawą wszelkich decyzji inżynieryjnych.

Pytanie 13

Jakim skrótem opisuje się modulację szerokości impulsów?

A. PWM

B. QAM

C. PSK

D. FSK

Modulacja szerokości impulsów (PWM) jest techniką, która pozwala na kontrolowanie wartości średniej mocy dostarczanej do obciążenia poprzez regulację szerokości impulsów w sygnale cyfrowym. W przeciwieństwie do innych metod modulacji, PWM nie zmienia częstotliwości sygnału, a jedynie jego czas trwania w cyklu pracy. Jest to szeroko stosowane podejście w wielu aplikacjach, takich jak regulacja prędkości silników elektrycznych, dimmery do oświetlenia LED, a także w systemach audio do modulacji sygnałów dźwiękowych. W kontekście standardów, PWM znajduje zastosowanie w różnych protokołach komunikacyjnych oraz w systemach sterowania automatyki, gdzie precyzyjna kontrola nad mocą jest kluczowa dla wydajności i niezawodności. Dzięki swojej prostocie i skuteczności, PWM jest istotnym narzędziem w inżynierii elektronicznej i automatyce, co czyni go fundamentem dla wielu nowoczesnych rozwiązań technologicznych.

Pytanie 14

Aby przygotować przewód YLY do zamontowania w kostce zaciskowej, należy

A. przewód włożyć do kostki bez usuwania izolacji oraz smarowania go pastą izolacyjną

B. odsłonięty z izolacji koniec przewodu umieścić bezpośrednio w kostce

C. odsłonięty z izolacji koniec posmarować pastą izolacyjną i umieścić w kostce

D. na odsłonięty z izolacji koniec przewodu założyć końcówkę tulejkową i włożyć do kostki

Wprowadzenie do montażu przewodu YLY poprzez wkładanie go do kostki bez obierania izolacji lub smarowania go pastą izolacyjną jest niewłaściwe z kilku powodów. Przede wszystkim, pozostawienie izolacji na końcu przewodu skutkuje brakiem wystarczającego kontaktu elektrycznego. Izolacja może powodować, że prąd nie będzie mógł przepływać swobodnie, co prowadzi do oporu, a tym samym do nadmiernego nagrzewania się przewodu oraz potencjalnych zagrożeń pożarowych. W przypadku smarowania pastą izolacyjną, należy zauważyć, że taka praktyka nie poprawia jakości połączeń elektrycznych, a w niektórych sytuacjach może wręcz zaszkodzić, jeśli pasta nie będzie odpowiednia do zastosowania w instalacjach elektrycznych. Ponadto, wkładanie gołego końca przewodu do kostki bez odpowiedniego zacisku z użyciem tulejki zwiększa ryzyko luźnych połączeń, co jest niebezpieczne. Ważnym aspektem jest także, że nieprzestrzeganie dobrych praktyk przy przygotowywaniu przewodów może prowadzić do awarii instalacji, zwiększając koszty eksploatacji i konserwacji. W kontekście standardów branżowych, każda instalacja elektryczna powinna być wykonana zgodnie z zasadami bezpieczeństwa i najlepszymi praktykami, a nieodpowiednie podejście do montażu przewodów może skutkować poważnymi konsekwencjami. Dlatego zawsze kluczowe jest stosowanie się do wszystkich procedur związanych z przygotowaniem i montażem przewodów.

Pytanie 15

Z którego materiału wykonane są listwy instalacyjne przedstawione na rysunku?

A. Aluminium.

B. Stali.

C. Tworzywa sztucznego.

D. Kamionki elektrotechnicznej.

Listwy instalacyjne wykonane z tworzywa sztucznego są popularnym wyborem w zastosowaniach elektrycznych i budowlanych ze względu na ich właściwości izolacyjne, lekkość oraz łatwość w obróbce. Tworzywa sztuczne, takie jak PVC czy polipropylen, są odporne na korozję oraz działanie chemikaliów, co czyni je idealnymi do stosowania w różnych środowiskach. Dodatkowo, dzięki możliwości produkcji w różnych kolorach i kształtach, listwy te nie tylko pełnią funkcje praktyczne, ale również estetyczne, co jest szczególnie istotne w architekturze wnętrz. W kontekście norm i standardów, stosowanie tworzyw sztucznych w instalacjach elektrycznych jest zgodne z wytycznymi IEC oraz lokalnymi przepisami budowlanymi, które podkreślają znaczenie materiałów o odpowiednich właściwościach dielektrycznych. W praktyce, najczęściej spotykane zastosowania obejmują maskowanie przewodów elektrycznych, co nie tylko polepsza estetykę, ale również zapewnia bezpieczeństwo użytkowników przez minimalizowanie ryzyka zwarcia.

Pytanie 16

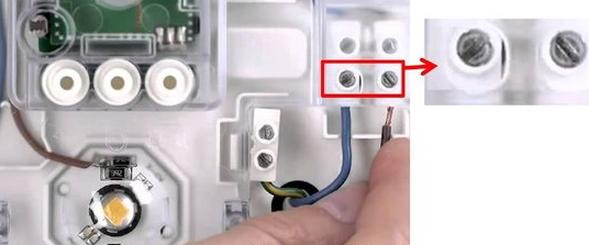

Do przykręcenia przewodów w przedstawionym na rysunku urządzeniu należy wykorzystać

A. wkrętak płaski.

B. klucz oczkowy.

C. klucz imbusowy.

D. wkrętak krzyżakowy.

Wkrętak płaski to narzędzie, które idealnie nadaje się do przykręcania śrub z prostym rowkiem. To dość istotne zwłaszcza w kontekście tego urządzenia, o którym mówimy. Ważne jest, żeby dobierać odpowiednie narzędzia do różnych typów śrub, bo to wpływa na to, jak dobrze się one montują i jak długo wytrzymają. Śruby z prostym rowkiem, jak te w naszym przykładzie, naprawdę wymagają wkrętaka płaskiego. Gdybyś użył wkrętaka krzyżakowego albo klucza imbusowego, to nie dałbyś rady skutecznie przykręcić śruby, a to mogłoby spowodować, że albo śruba się uszkodzi, albo materiał, w który ją wkręcasz. W mechanice i elektryce używanie odpowiednich narzędzi to podstawa, bo to podnosi jakość pracy i efektywność montażu. Warto też pamiętać, żeby dbać o narzędzia i dobrze je przechowywać, bo to wpływa na ich trwałość i bezpieczeństwo podczas pracy.

Pytanie 17

Na rysunku przedstawiono fragment instalacji

A. trójfazowej podtynkowej.

B. jednofazowej podtynkowej.

C. jednofazowej natynkowej.

D. trójfazowej natynkowej.

Wybór odpowiedzi wskazujących na instalacje trójfazowe jest błędny z kilku istotnych powodów. Instalacje trójfazowe są stosowane w przypadkach, gdy wymagane jest zasilanie urządzeń o dużym poborze mocy, takich jak silniki elektryczne czy duże systemy grzewcze. Na przedstawionym rysunku mamy do czynienia z instalacją, w której przewody są ułożone na powierzchni ściany, co jednoznacznie wskazuje na instalację natynkową. Odpowiedź sugerująca, że jest to instalacja trójfazowa, ignoruje fakt, że przewody w rysunku są tylko trzy i mają kolory typowe dla instalacji jednofazowej, co jest niewłaściwym założeniem. Użytkownicy mogą mylnie przypuszczać, że obecność trzech przewodów oznacza automatycznie instalację trójfazową; jednakże w kontekście instalacji jednofazowej, wystarczające są dwa przewody: fazowy i neutralny oraz przewód ochronny. Ponadto, niepoprawna interpretacja instalacji natynkowej jako podtynkowej błędnie sugeruje, że przewody są ukryte w ścianie, co nie jest zgodne z widocznymi na rysunku cechami. Należy także zwrócić uwagę na praktyczne aspekty związane z wyborem typu instalacji; natynkowe rozwiązania są często stosowane w mieszkaniach, gdzie nie ma potrzeby kucia ścian, a ich układ jest dostosowany do łatwego dostępu i konserwacji. Dlatego wybór odpowiedzi powinien być oparty na znajomości podstawowych zasad dotyczących zarówno typów instalacji, jak i ich zastosowania w praktyce.

Pytanie 18

W instalacji należy wykonać pomiary wartości napięć, prądów i mocy. Wskaż prawidłowe umiejscowienie mierników.

A. 1 – watomierz, 2 – amperomierz, 3 – woltomierz

B. 1 – amperomierz, 2 – watomierz, 3 – woltomierz

C. 1 – woltomierz, 2 – watomierz, 3 – amperomierz

D. 1 – woltomierz, 2 – amperomierz, 3 – watomierz

Poprawna odpowiedź wskazuje prawidłowe umiejscowienie mierników w obwodzie elektrycznym. Amperomierz, umieszczony w pozycji 1, musi być podłączony szeregowo, co oznacza, że cały prąd przepływający przez obwód również musi przechodzić przez ten przyrząd. Dzięki temu uzyskujemy dokładny pomiar prądu płynącego przez obciążenie. Watomierz, który znajduje się na pozycji 2, jest kluczowym narzędziem do pomiaru mocy i powinien być podłączony w sposób, który pozwala na pomiar zarówno prądu (szeregowo), jak i napięcia (równolegle). Taki układ zapewnia możliwość uzyskania wartości mocy czynnej, co jest niezwykle istotne w ocenie efektywności energetycznej instalacji. Woltomierz, umieszczony na pozycji 3, powinien być podłączony równolegle do obciążenia, co pozwala na uzyskanie pomiaru napięcia. Przykładowo, w instalacjach przemysłowych, prawidłowe umiejscowienie tych mierników jest kluczowe dla monitorowania i optymalizacji zużycia energii, co jest zgodne z najlepszymi praktykami w zakresie zarządzania energią.

Pytanie 19

W jaki sposób można usunąć dane z pamięci EPROM, aby ponownie ją zaprogramować?

A. Podając odpowiedni sygnał logiczny na wejście Write Enable

B. Umieszczając układ pamięci w promieniowaniu ultrafioletowym

C. Podając odpowiedni sygnał logiczny na wejście CLR

D. Umieszczając układ pamięci w promieniowaniu podczerwonym

Podanie odpowiedniego poziomu logicznego na wejście CLR oraz na wejście Write Enable to koncepcje, które dotyczą innych typów pamięci, ale nie mają zastosowania w kontekście EPROM. W przypadku pamięci RAM lub innych układów, manipulowanie sygnałami na takich wejściach może prowadzić do kasowania lub przerywania operacji zapisu, jednak EPROM nie jest projektowany w ten sposób. Odpowiedź związana z umieszczaniem układu pamięci w świetle podczerwonym jest także błędna, ponieważ pamięć EPROM nie reaguje na ten zakres promieniowania. W rzeczywistości, światło podczerwone ma znacznie dłuższą długość fali niż to, które jest wymagane do efektywnego kasowania danych w EPROM, co czyni tę metodę całkowicie nieodpowiednią. Warto zrozumieć, że technologia EPROM opiera się na specyficznych mechanizmach, gdzie kasowanie wymaga energii dostarczanej w formie promieniowania UV. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków to mylenie różnych technologii pamięci oraz brak zrozumienia mechanizmu działania EPROM. Dlatego kluczowe jest, aby podczas programowania i kasowania pamięci wbudowanych stosować metody zgodne z ich specyfiką technologiczną i unikać nieuzasadnionych uogólnień dotyczących innych typów pamięci.

Pytanie 20

Aby wykorzystać kamerę IP o wysokiej rozdzielczości, konieczne jest

A. obiektyw o wyższej rozdzielczości

B. rejestrator z dużą pojemnością dysku

C. dostęp do sieci komputerowej

D. zasilacz o większej mocy prądowej

Wielu użytkowników może mylnie sądzić, że rejestrator z dyskiem o dużej pojemności jest niezbędny do użycia kamery megapikselowej IP. Choć posiadanie takiego rejestratora ułatwia przechowywanie danych wideo z kamer, to nie jest to warunek konieczny do samego działania kamery. Kamery IP mogą transmitować obraz bezpośrednio przez sieć, co pozwala na zdalne monitorowanie bez potrzeby lokalnego rejestratora. Kolejnym błędem jest przekonanie, że obiektyw o zwiększonej rozdzielczości jest wymagany. Chociaż lepszy obiektyw może poprawić jakość obrazu, sama kamera IP działa niezależnie od rodzaju obiektywu, a jej funkcjonalność w dużym stopniu opiera się na dostępie do sieci. Innym nieporozumieniem jest zasilacz o podwyższonej wydajności prądowej. Kamery IP zazwyczaj korzystają z technologii Power over Ethernet (PoE), co oznacza, że mogą być zasilane bezpośrednio z kabla sieciowego, eliminując potrzebę dodatkowego zasilania. Tego rodzaju niejasności mogą prowadzić do błędnych decyzji przy planowaniu instalacji systemów monitoringu, dlatego ważne jest zrozumienie, że kluczowym elementem dla kamer IP jest ich integracja z siecią komputerową, a nie inne komponenty.

Pytanie 21

Co oznacza funkcja ARW w radiowych odbiornikach?

A. odbiór tekstowych komunikatów

B. odbiór komunikatów drogowych

C. wybieranie oraz wyszukiwanie rodzaju programu

D. automatyczną regulację wzmocnienia

Funkcja automatycznej regulacji wzmocnienia (ARW) w odbiornikach radiowych jest kluczowym elementem zapewniającym stabilność sygnału audio. ARW automatycznie dostosowuje poziom wzmocnienia sygnału, co jest szczególnie przydatne w sytuacjach, gdy sygnał odbierany jest niestabilny lub zmienia się w czasie, na przykład podczas przejazdu przez obszary o różnej jakości sygnału. Dzięki ARW, użytkownicy mogą cieszyć się lepszą jakością dźwięku, ponieważ funkcja ta minimalizuje szumy i przerywania w audio. W praktyce, ARW znajduje zastosowanie w odbiornikach radiowych, systemach audio w samochodach oraz w urządzeniach przenośnych, gdzie utrzymanie stabilności sygnału ma kluczowe znaczenie. Zgodnie z dobrą praktyką branżową, implementacja ARW w urządzeniach radiowych jest standardem, co przyczynia się do poprawy doświadczeń użytkowników i zwiększa ich zadowolenie z korzystania z technologii radiowej. Przykładem zastosowania ARW może być radioodbiornik, który automatycznie dostosowuje wzmocnienie sygnału w trakcie zmiany położenia użytkownika, utrzymując jednocześnie jakość dźwięku na stałym poziomie.

Pytanie 22

W jakim urządzeniu stosuje się zjawisko defleksji elektronów w polu elektromagnetycznym?

A. Dysku twardym

B. Ekranie LCD

C. Nośniku optycznym

D. Monitorze CRT

Twarde dyski, panele LCD oraz napędy optyczne nie bazują na zjawisku odchylania elektronów w polu elektromagnetycznym. Twarde dyski działają na zasadzie magnetyzmu i wykorzystują mechaniczne elementy do odczytu i zapisu danych, co różni się od wykorzystania elektronów w monitorach CRT. W przypadku paneli LCD, obraz jest generowany przez manipulację światłem, które przechodzi przez ciekłe kryształy, a nie przez odchylanie elektronów. Technologia LCD nie wykorzystuje elektronów w sposób, w jaki robi to CRT; zamiast tego, kontroluje intensywność światła poprzez zmiany w orientacji cząsteczek ciekłych kryształów. Napędy optyczne, takie jak napędy DVD, działają na zasadzie lasera, który odczytuje dane zapisane na płytach, co również jest całkowicie różne od zjawiska odchylania elektronów. W wyborach odpowiedzi na takie pytania, kluczowe jest zrozumienie, jak konkretne technologie działają na poziomie fizycznym i technicznym, aby uniknąć mylnych wniosków. Nieprawidłowe odpowiedzi mogą wynikać z niepełnego zrozumienia różnic między technologiami oraz ich zastosowań w praktyce, co jest istotne w kontekście zawodów związanych z informatyką i inżynierią.

Pytanie 23

Czym jest watchdog?

A. system bezpośredniego dostępu do portów I/O mikroprocesora

B. typ licznika rejestrującego impulsy zewnętrzne

C. rodzaj timera kontrolującego działanie mikroprocesora

D. system bezpośredniego dostępu do pamięci mikroprocesora

Watchdog to kluczowy element w systemach mikroprocesorowych, który działa jako rodzaj timera nadzorującego ich pracę. Jego głównym zadaniem jest monitorowanie stanu pracy systemu i wykrywanie potencjalnych awarii. W momencie, gdy system przestaje odpowiadać lub wchodzi w stan zawieszenia, watchdog resetuje mikroprocesor, co pozwala na przywrócenie jego prawidłowego działania. Przykłady zastosowania zegarów watchdog są widoczne w systemach krytycznych, takich jak urządzenia medyczne czy systemy wbudowane w lotnictwie, gdzie niezawodność i ciągłość działania są kluczowe. Wdrażając watchdogi w projektach, inżynierowie stosują standardy, takie jak IEC 61508, które zapewniają odpowiedni poziom bezpieczeństwa w systemach elektronicznych. To podejście jest zgodne z najlepszymi praktykami branżowymi, które zalecają implementację mechanizmów nadzorujących, aby minimalizować ryzyko awarii systemów oraz zapewnić ich ciągłe działanie.

Pytanie 24

Komunikat "HDD Error" na rejestratorze wskazuje na uszkodzenie

A. kabelka HDMI.

B. zasilania kamer.

C. dysku twardego.

D. kamer HD.

Komunikat 'HDD Error' w rejestratorze jest jednoznacznym sygnałem, że występuje problem z dyskiem twardym. Dyski twarde, będące kluczowymi komponentami systemów rejestracji wideo, przechowują wszystkie nagrania oraz dane konfiguracyjne. Ich uszkodzenie może prowadzić do utraty danych, co jest szczególnie krytyczne w systemach monitoringu, gdzie bezpieczeństwo jest priorytetem. W przypadku wystąpienia takiego błędu zaleca się natychmiastowe sprawdzenie stanu dysku, na przykład poprzez skanowanie narzędziami diagnostycznymi, takimi jak CrystalDiskInfo, które mogą wykazać stan SMART dysku. Warto również zastanowić się nad regularnym tworzeniem kopii zapasowych danych, aby zminimalizować ryzyko ich utraty w przyszłości. Dobre praktyki w branży monitoringu wizyjnego obejmują również cykliczną wymianę dysków twardych oraz stosowanie dysków przeznaczonych specjalnie do pracy w systemach rejestracji wideo, które są bardziej odporne na naświetlenie i mają dłuższą żywotność.

Pytanie 25

Aby podłączyć czujkę kontaktronową w trybie NC do systemu alarmowego, należy użyć przewodu o co najmniej

A. sześciożyłowym z dwoma rezystorami

B. czterożyłowym z jednym rezystorem

C. czteroparowym UTP z dwoma rezystorami

D. dwużyłowym bez rezystorów

Odpowiedź dwużyłowego bez rezystorów jest poprawna w kontekście podłączenia czujki kontaktronowej do systemu alarmowego w konfiguracji NC (normalnie zamkniętej). Czujki kontaktronowe działają na zasadzie zamykania obwodu, gdy magnes zbliża się do czujnika, co aktywuje alarm. W tej konfiguracji nie jest wymagane stosowanie rezystorów, ponieważ czujki te mogą być bezpośrednio podłączone do centrali alarmowej. Zastosowanie dwużyłowego przewodu jest wystarczające do przesyłania sygnału z czujki do systemu, co czyni instalację prostszą i bardziej ekonomiczną. W praktyce, wykorzystanie dwużyłowego przewodu minimalizuje koszty materiałowe, a również czas potrzebny na instalację. Warto również pamiętać o zgodności z normami instalacyjnymi, które zalecają stosowanie odpowiednich przewodów w zależności od zastosowania, co w tym przypadku potwierdza wybór dwużyłowego przewodu bez rezystorów jako najodpowiedniejszego rozwiązania. Właściwe połączenie jest kluczowe dla prawidłowego funkcjonowania systemu alarmowego, a nieprawidłowe podłączenia mogą prowadzić do fałszywych alarmów lub błędów w działaniu systemu.

Pytanie 26

Który element elektroniczny przedstawiono na rysunku?

A. Kondensator ceramiczny.

B. Rezystor węglowy.

C. Kondensator elektrolityczny.

D. Rezystor drutowy.

Kondensator ceramiczny to element, który charakteryzuje się małymi rozmiarami oraz dobrą stabilnością temperatury i napięcia, co czyni go popularnym wyborem w wielu zastosowaniach elektronicznych. Oznaczenie '104', które widnieje na kondensatorze, wskazuje na pojemność wynoszącą 100 nF (nanofaradów). Takie kondensatory są często stosowane w obwodach filtrujących oraz w aplikacjach wymagających szybkiej reakcji na zmiany napięcia. Dzięki swojej niskiej rezystancji i możliwości pracy przy wysokich częstotliwościach, kondensatory ceramiczne znajdują zastosowanie w telekomunikacji, zasilaczach impulsowych oraz w układach analogowych. Warto zwrócić uwagę na ich szeroką gamę pojemności oraz wartości napięcia pracy, co pozwala na elastyczne dopasowanie do różnych zastosowań. W przypadku projektowania układów elektronicznych, znajomość właściwości kondensatorów ceramicznych jest kluczowa dla uzyskania optymalnych parametrów pracy całego systemu.

Pytanie 27

Jaką maksymalną liczbę urządzeń sieciowych da się podłączyć do komputerowej sieci, której maska podsieci wynosi 255.255.255.248?

A. 6 urządzeń

B. 2 urządzenia

C. 8 urządzeń

D. 4 urządzenia

W przypadku adresu maski podsieci 255.255.255.248, pojawiają się powszechne nieporozumienia dotyczące liczby urządzeń, które można podłączyć do danej sieci. Wiele osób może błędnie zakładać, że maska 255.255.255.248, co oznacza 29 bitów, pozwala na podłączenie 8 urządzeń. Takie podejście opiera się na myśleniu, że wszystkie adresy w podsieci są dostępne dla hostów, co jest nieprawidłowe. Ważne jest zrozumienie, że adresy IP w każdej podsieci są zorganizowane w taki sposób, że jeden adres jest zarezerwowany jako adres sieci (identyfikujący samą sieć), a jeden jako adres rozgłoszeniowy (służący do komunikacji z wszystkimi urządzeniami w sieci). Dlatego z 8 potencjalnych adresów IP, tylko 6 może być przypisanych do urządzeń. Takie błędne myślenie może prowadzić do niewłaściwego projektowania sieci, co w praktyce może skutkować problemami z konfiguracją i skalowalnością. Ponadto, zrozumienie efektywnego zarządzania podziałem na podsieci jest kluczowe w infrastrukturze sieciowej, zwłaszcza w większych organizacjach, gdzie optymalne wykorzystanie adresów IP jest kluczowe dla prawidłowego funkcjonowania sieci.

Pytanie 28

Aby zrealizować instalację telewizyjną podtynkową, należy

A. układać przewody w dowolny sposób, pamiętając, aby trasy przewodów się nie krzyżowały

B. układać przewody tylko w kierunku pionowym i poziomym, uwzględniając kąt zgięcia kabla

C. układać przewody wyłącznie po najkrótszej trasie

D. układać przewody w pionie i poziomie, dociskając je do ściany

Analizując błędne odpowiedzi, warto zwrócić uwagę na kilka kluczowych kwestii. Prowadzenie przewodów „dowolnie” z założeniem, że im bardziej skomplikowana trasa, tym lepiej, jest podejściem, które może prowadzić do wielu problemów. Taka koncepcja ignoruje podstawowe zasady organizacji instalacji, co może skutkować nieefektywną transmisją sygnału oraz zwiększonym ryzykiem zakłóceń. Przewody telewizyjne są wrażliwe na zmiany w otoczeniu, a ich trasy powinny być starannie zaplanowane, aby uniknąć niepotrzebnych skrzyżowań. Niespójne prowadzenie przewodów może prowadzić do interferencji, które pogarszają jakość odbioru sygnału. Dodatkowo, prowadzenie przewodów „wyłącznie najkrótszą drogą” również nie jest optymalne, ponieważ pomija ważne aspekty związane z odpowiednim zabezpieczeniem przed czynnikami zewnętrznymi oraz wygodą użytkowania. W praktyce, najlepsze podejście wymaga równowagi między efektywnością a bezpieczeństwem, co oznacza, że przewody powinny być prowadzone w sposób dostosowany do warunków lokalnych oraz z uwzględnieniem przyszłych potrzeb. Nie można również zapominać o dobrej praktyce polegającej na dociskaniu przewodów do ściany, co może wprowadzać dodatkowe napięcia i prowadzić do uszkodzeń. Zrozumienie tych zasad jest kluczowe dla efektywnej i trwałej instalacji telewizyjnej.

Pytanie 29

Fotografia przedstawia tylną ścianę obudowy

A. kamery przemysłowej.

B. rejestratora sygnału wideo.

C. wzmacniacza antenowego.

D. konwertera telewizji satelitarnej.

Odpowiedzi konwertera telewizji satelitarnej, wzmacniacza antenowego oraz rejestratora sygnału wideo nie są adekwatne z uwagi na istotne różnice w konstrukcji i funkcjonalności tych urządzeń w porównaniu do kamer przemysłowych. Konwerter telewizji satelitarnej jest urządzeniem służącym do odbioru sygnału satelitarnego i nie posiada wyjścia wideo ani zasilania DC, a jego budowa skupia się głównie na przetwarzaniu sygnału. Wzmacniacz antenowy, z kolei, ma na celu poprawę jakości odbioru sygnałów radiowych lub telewizyjnych, co sprawia, że jego rozwiązania techniczne różnią się od tych stosowanych w kamerach, takich jak zasilanie czy regulacja obrazu. Z kolei rejestrator sygnału wideo jest zaprojektowany do przechwytywania i zapisywania sygnału wideo, a jego tylna ściana byłaby zupełnie inna pod względem złączy i funkcji, skupiając się na portach komunikacyjnych i wyjściowych, a nie na zasilaniu i regulacji. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków obejmują mylenie funkcji i zastosowań różnych urządzeń oraz niedostateczne zrozumienie ich specyfikacji technicznych. Zrozumienie, jakie konkretne wyjścia i złącza są charakterystyczne dla kamer przemysłowych, jest kluczowe dla rozróżnienia ich od innych urządzeń elektronicznych i skutecznej analizy przedstawianych obrazów.

Pytanie 30

Wyłącznik nadmiarowoprądowy zabezpiecza instalację zasilającą urządzenie elektroniczne przed skutkami

A. zaniku napięcia

B. przeciążenia instalacji elektrycznej

C. wyładowań atmosferycznych

D. przepięć w sieci energetycznej

Wyłącznik nadmiarowoprądowy to istotny element systemu zabezpieczeń instalacji elektrycznych, którego głównym zadaniem jest ochrona przed skutkami przeciążenia. W sytuacji, gdy prąd płynący przez instalację przekracza dopuszczalne wartości, co zazwyczaj ma miejsce przy podłączeniu zbyt wielu urządzeń do jednego obwodu, wyłącznik ten automatycznie odłącza zasilanie. Dzięki temu chroni zarówno urządzenia elektroniczne, jak i samą instalację przed uszkodzeniami. W praktyce, zastosowanie wyłącznika nadmiarowoprądowego jest standardem w budynkach mieszkalnych i obiektach komercyjnych, ponieważ pozwala na zminimalizowanie ryzyka wystąpienia pożaru, który mógłby być spowodowany przegrzewaniem się przewodów. Ponadto, wyłączniki te są zgodne z normami PN-EN 60947-2, które definiują wymagania techniczne dla urządzeń rozdzielczych. Ważne jest, aby użytkownicy byli świadomi znaczenia tych urządzeń oraz regularnie kontrolowali ich sprawność, co jest kluczowe dla bezpieczeństwa ich instalacji elektrycznych.

Pytanie 31

Skrót SNR odnosi się do

A. współczynnika błędów modulacji

B. bitowej stopy błędów

C. współczynnika zniekształceń nieliniowych

D. stosunku sygnału do szumu

Zarówno bitowa stopa błędów, współczynnik zniekształceń nieliniowych, jak i współczynnik błędów modulacji są ważnymi parametrami w inżynierii telekomunikacyjnej, jednak nie są one tym, co oznacza skrót SNR. Bitowa stopa błędów (BER) odnosi się do liczby błędnie odebranych bitów w stosunku do całkowitej liczby przesyłanych bitów. Wysoka bitowa stopa błędów może być rezultatem niskiego SNR, ponieważ szum w systemie może zniekształcać sygnał, prowadząc do niepoprawnego odbioru danych. Z kolei współczynnik zniekształceń nieliniowych odnosi się do wpływu nieliniowych efektów w systemach, które mogą wprowadzać dodatkowe zniekształcenia do sygnału. Wartości tego współczynnika mogą być wyznaczane w kontekście jakości sygnału, ale same w sobie nie mierzą stosunku sygnału do szumu. Współczynnik błędów modulacji dotyczy skuteczności procesu modulacji sygnału i również nie jest bezpośrednio związany ze stosunkiem sygnału do szumu. Zrozumienie tych różnic jest kluczowe dla prawidłowej analizy jakości systemów komunikacyjnych. Często osoby uczące się tych zagadnień mylą te koncepcje, zakładając, że są one wymienne, podczas gdy SNR jest kluczowym wskaźnikiem efektywności systemu komunikacyjnego i jego zdolności do przesyłania informacji przy minimalnym wpływie szumów.

Pytanie 32

W tabeli przedstawiono fragment danych technicznych kamery IP. W jakim maksymalnym zakresie temperatur może ona pracować?

Dane techniczne
Przetwornik	1/3" 2 MP PS CMOS
Rozdzielczość	2 Mpx, 1920 x 1080 pikseli
Czułość	0,01 lux/F 1,2, 0 lux (IR LED ON)
Obiektyw	3,6 mm
Oświetlacz	35 diod ⌀5 IR LED (zasięg 20 m)
Stosunek sygnału do szumu	>50 dB (AGC OFF)
Kompresja wideo	H.264/MJPEG/MPEG4
Prędkość i rozdzielczość przetwarzania	25 kl/s @ 1920×1080 (2 Mpx)
Strumienie	transmisja strumienia głównego: 2 Mpx / 720 p (25 kl/s) transmisja strumienia pomocniczego: D1/CIF (25 kl/s)
Bitrate	32 K ~ 8192 Kbps (H.264), 32 K ~ 12288 Kbps (MJPEG)
Ustawienia	AWB, ATW, AGC, BLC, DWDR, 3DNR, HLC, MIR
Dzień / Noc	ICR
Ethernet	10/100 Base-T PoE 802.3af
Wsparcie dla protokołów	Onvif, PSIA, CGI
Obsługiwane protokoły	IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour
Klasa szczelności	IP66
Zacisk przewodu ochronnego	TAK
Zasilanie	DC 12 V (gniazdo 5,5/2,1) lub PoE 48 V (802.3af)
Wilgotność	0 ~ 95%
Temperatura pracy	-20°C ~ 60°C
Waga	650 g
Wymiary	70x66x160 mm

A. Od -10°C do +40°C

B. Od -20°C do +60°C

C. Od 0°C do +40°C

D. Od -30°C do +80°C

Odpowiedź "Od -20°C do +60°C" jest poprawna, ponieważ w tabeli danych technicznych kamery IP zawarto dokładny zakres temperatury, w jakim urządzenie może niezawodnie funkcjonować. Wartości te są kluczowe dla użytkowników, którzy planują zastosowanie kamery w różnorodnych warunkach środowiskowych. Na przykład, kamery pracujące w temperaturach poniżej zera, takie jak -20°C, są szczególnie przydatne w systemach monitoringu w rejonach o ostrym klimacie. Z kolei górny limit +60°C może być istotny w miejscach narażonych na intensywne nasłonecznienie. Przestrzeganie tych parametrów zapewnia nie tylko prawidłowe działanie, ale również wydłuża żywotność sprzętu, co jest zgodne z najlepszymi praktykami branżowymi, które sugerują, aby zawsze operować w zalecanych przez producenta zakresach temperatur. W przypadku przekroczenia tych wartości, ryzykujemy uszkodzenie podzespołów, co może prowadzić do awarii systemu monitoringu. Zrozumienie zakresu temperatury pracy jest więc kluczowe dla efektywności i niezawodności monitoringu w różnych warunkach zewnętrznych.

Pytanie 33

Zerwanie (uszkodzenie) w torze sygnału kanału zwrotnego wzmacniacza dystrybucyjnego w sieci kablowej wpłynie na abonenta korzystającego z internetu za pośrednictwem modemu kablowego

A. szybsze ładowanie się stron WWW

B. brak otwierania się stron WWW

C. wolniejsze ładowanie się stron WWW

D. brak różnicy w ładowaniu się stron WWW

Jak uszkodzisz tor sygnałowy w kanale zwrotnym wzmacniacza w sieci kablowej, to w sumie nie działa przesyłanie danych z modemu kablowego do różnych urządzeń od dostawcy. Ten kanał zwrotny to kluczowy element, bo dzięki niemu możesz wysyłać różne prośby, na przykład otwieranie stron czy korzystanie z aplikacji online. Gdy tor jest uszkodzony, modem nie wysyła pakietów danych, i strony po prostu się nie otwierają. W praktyce, jak tylko coś się popsuje, trzeba to szybko naprawić, żeby internet działał jak należy. Dobrze jest regularnie sprawdzać stan infrastruktury i robić testy sygnału, bo to naprawdę zmniejsza ryzyko awarii. Standardy branżowe mówią, że sygnał w sieci kablowej powinien być stabilny, żeby użytkownicy mogli bezproblemowo korzystać z internetu.

Pytanie 34

Czynniki wpływające na zniekształcenie sygnału przesyłanego w światłowodzie jednomodowym to

A. pole elektromagnetyczne

B. dyspersja międzymodowa

C. dyspersja chromatyczna

D. pole elektrostatyczne

Dyspersja międzymodowa jest zjawiskiem, które występuje głównie w światłowodach wielomodowych, gdzie różne tryby propagacji światła mogą podróżować różnymi ścieżkami. W kontekście światłowodów jednomodowych, dyspersja międzymodowa nie ma zastosowania, ponieważ te światłowody są zaprojektowane tak, aby prowadzić tylko jeden tryb światła, co minimalizuje ryzyko zniekształceń związanych z tym zjawiskiem. Pole elektromagnetyczne oraz pole elektrostatyczne również nie mają bezpośredniego wpływu na zniekształcenia sygnału w światłowodach. Pole elektromagnetyczne może wpływać na sygnały w różnych technologiach komunikacyjnych, ale w kontekście przesyłu światłowodowego nie jest to istotne, ponieważ światłowody działają na zasadzie propagacji światła, a nie fal elektromagnetycznych w tradycyjnym sensie. Pole elektrostatyczne, z drugiej strony, dotyczy interakcji ładunków elektrycznych, które również nie wpływają na sygnał w światłowodach. Typowe błędy myślowe mogą prowadzić do mylenia tych pojęć z dyspersją chromatyczną, której skutki są bardziej zauważalne w kontekście transmisji danych. Zrozumienie tych różnic jest kluczowe dla projektowania i optymalizacji systemów światłowodowych oraz dla efektywnego rozwiązywania problemów związanych z zniekształceniami sygnału.

Pytanie 35

Nagłe zmiany temperatury (np. z powodu pieców czy otwartych okien) mogą powodować zakłócenia w działaniu detektora umieszczonego w jego pobliżu?

A. dymu

B. światła

C. ruchu

D. czadu

Gwałtowne zmiany temperatury, takie jak te spowodowane otwieraniem okien lub działaniem pieca, mogą znacząco wpłynąć na funkcjonalność detektorów ruchu. Te urządzenia działają na zasadzie wykrywania zmian w promieniowaniu podczerwonym emitowanym przez obiekty w ich zasięgu. Kiedy temperatura wokół detektora szybko się zmienia, może to prowadzić do fałszywych alarmów lub całkowitego zaniku ich reakcji na ruch. W praktyce oznacza to, że w pomieszczeniach, gdzie występują gwałtowne zmiany temperatury, zaleca się instalację detektorów w miejscach mniej narażonych na takie czynniki. W standardach branżowych, takich jak EN 50131, zwraca się uwagę na odpowiednie umiejscowienie czujników oraz ich calibrację, co ma kluczowe znaczenie dla efektywności systemu zabezpieczeń. Dlatego zrozumienie wpływu temperatury na działanie detektorów ruchu jest istotnym zagadnieniem dla projektantów systemów alarmowych i użytkowników, którzy chcą zapewnić ich niezawodność i skuteczność w ochronie mienia.

Pytanie 36

Jak można ustalić miejsce, w którym doszło do uszkodzenia kabla przesyłającego sygnał telewizji kablowej do odbiorcy?

A. zbadać parametry kabla za pomocą reflektometru

B. zmierzyć poziom sygnału w kanale zwrotnym

C. zmierzyć impedancję falową kabla

D. analizować parametry sygnału przy użyciu analizatora widma

Reflektometria jest kluczowym narzędziem do lokalizacji przerwań w kablach sygnałowych, w tym kabli telewizji kablowej. Reflektometr mierzy czas, w jakim sygnał wraca do urządzenia po odbiciu od przeszkód lub przerw w kablu. Dzięki temu technik może zidentyfikować miejsce przerwania, analizując charakterystykę odbicia sygnału w funkcji odległości. W praktyce, stosując reflektometr, technik może szybko zlokalizować problem, co pozwala na szybszą interwencję i minimalizację przestojów w dostępie do usług telewizyjnych. Jest to standard w branży, ponieważ umożliwia dokładną diagnozę i zmniejsza koszty związane z nieefektywną naprawą. Ponadto, reflektometria pozwala na ocenę innych parametrów kabla, takich jak straty sygnału czy impedancja, co daje pełny obraz stanu infrastruktury. Właściwe stosowanie tej metody jest zgodne ze standardami branżowymi, które podkreślają znaczenie precyzyjnych pomiarów w utrzymaniu jakości usług telewizyjnych.

Pytanie 37

Przedstawiony na rysunku sposób podłączenia komputerów nazywany jest topologią

A. magistrali.

B. pierścienia.

C. siatki.

D. gwiazdy.

Wybór odpowiedzi dotyczącej topologii siatki, magistrali lub gwiazdy wskazuje na nieporozumienie dotyczące podstawowych zasad dotyczących architektury sieci komputerowych. Topologia siatki charakteryzuje się połączeniem każdego węzła z wieloma innymi, co zapewnia dużą redundancję i niezawodność, jednak wymaga znacznych zasobów kablowych i administracyjnych. Siatka jest szczególnie efektywna w zastosowaniach krytycznych, gdzie ciągłość pracy jest kluczowa. Z kolei topologia magistrali opiera się na wspólnym kablu, do którego podłączone są wszystkie urządzenia. Jej prostota sprawia, że jest łatwa do zbudowania, ale ma ograniczenia związane z wydajnością i tolerancją błędów – awaria kabli może prowadzić do przerwania komunikacji w całej sieci. Natomiast w przypadku topologii gwiazdy, wszystkie urządzenia są połączone z centralnym punktem, co ułatwia zarządzanie siecią, ale czyni ją wrażliwą na awarię centralnego węzła. Zrozumienie tych różnic i ich zastosowań jest kluczowe dla projektowania efektywnych i odpornych sieci komputerowych, zgodnych z aktualnymi standardami i praktykami branżowymi. Wybierając odpowiednią topologię, należy brać pod uwagę nie tylko wymagania techniczne, ale także budżet i przyszłą rozbudowę sieci.

Pytanie 38

Jaki klucz jest używany do luzowania śrub z walcowym łbem oraz sześciokątnym gniazdem?

A. Imbusowy

B. Nasadowy

C. Oczkowy

D. Płaski

Klucz imbusowy, znany również jako klucz sześciokątny, jest idealnym narzędziem do odkręcania śrub z łbem walcowym z gniazdem sześciokątnym. Jego konstrukcja pozwala na efektywne przenoszenie momentu obrotowego, co jest kluczowe w pracy z elementami mocującymi, które mogą być narażone na wysokie obciążenia. Dzięki precyzyjnie wymiarowanym końcówkom, klucz imbusowy minimalizuje ryzyko uszkodzenia łba śruby, co jest częstym problemem przy używaniu innych rodzajów kluczy. Użycie klucza imbusowego jest zgodne z najlepszymi praktykami w inżynierii i mechanice, gdzie precyzyjne dopasowanie narzędzi do rodzajów śrub ma kluczowe znaczenie dla zapewnienia trwałości połączeń. Często stosuje się go w mechanice rowerowej, motocykli i w wielu konstrukcjach metalowych, co czyni go wszechstronnym narzędziem w arsenale każdego majsterkowicza.

Pytanie 39

Kiedy instalacja systemu monitoringu realizowana jest przy użyciu przewodu współosiowego zakończonego złączami typu F, do podłączenia kamery analogowej należy użyć złącza typu

A. F/chinch

B. F/BNC

C. F/IEC żeński

D. F/IEC męski

Odpowiedź F/BNC jest poprawna, ponieważ złącze BNC (Bayonet Neill-Concelman) jest standardowym złączem stosowanym w kamerach analogowych. Kiedy instalacja monitoringu wykorzystuje przewody współosiowe, zakończone końcówkami typu F, konieczne jest zastosowanie odpowiedniej przejściówki, aby umożliwić podłączenie kamery. Złącza BNC zapewniają solidne połączenie oraz łatwość w instalacji, co jest kluczowe w systemach monitoringu, gdzie niezawodność i jakość sygnału są priorytetem. Dodatkowo, złącza te charakteryzują się niskimi stratami sygnału, co pozwala na przesyłanie obrazów w wysokiej rozdzielczości. Przykładowo, w systemach CCTV, gdzie wykorzystywane są kamery analogowe, złącza BNC są powszechnie stosowane, ponieważ umożliwiają kompatybilność z wieloma modelami kamer. Wspierają one również standardy przesyłu sygnału wideo, co jest istotne w kontekście zapewnienia wysokiej jakości obrazu oraz stabilności połączeń w systemach monitorujących.

Pytanie 40

Rysunek przedstawia symbol graficzny

A. filtru dolnoprzepustowego.

B. generatoram.cz.

C. filtru górnoprzepustowego.

D. generatora w.cz

Symbol graficzny przedstawiony na rysunku rzeczywiście reprezentuje filtr dolnoprzepustowy. Filtr ten jest kluczowym komponentem w wielu systemach elektronicznych, gdzie jego główną funkcją jest eliminowanie sygnałów o częstotliwościach wyższych niż określona częstotliwość odcięcia. Takie filtry są powszechnie stosowane w aplikacjach audio, telekomunikacyjnych i w systemach przetwarzania sygnałów. Przykładem zastosowania filtru dolnoprzepustowego może być jego użycie w systemach audio, gdzie ma za zadanie usunięcie niepożądanych szumów oraz wyższych harmonicznych, co umożliwia czystsze brzmienie dźwięku. W praktyce, filtry dolnoprzepustowe mogą być realizowane zarówno w postaci analogowej, na przykład za pomocą kondensatorów i rezystorów, jak i cyfrowej, gdzie są implementowane w oprogramowaniu przetwarzającym sygnał. Zgodnie z dobrą praktyką inżynieryjną, projektując układ z filtrem dolnoprzepustowym, należy uwzględnić parametry takie jak częstotliwość odcięcia oraz charakterystyka tłumienia, aby zapewnić optymalne działanie w danej aplikacji.

Rozpocznij nowy egzamin

Powrót do strony głównej
