Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 5 czerwca 2026 18:28
Data zakończenia: 5 czerwca 2026 18:57

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na zdjęciu przedstawiono

A. pompę wspomagania układu kierowniczego.

B. rozdzielaczową pompę wtryskową.

C. hydrauliczny zespół sterujący ABS.

D. rzędową pompę wtryskową.

Wybór odpowiedzi dotyczącej rzędowej pompy wtryskowej wskazuje na pomylenie jej funkcji z rozdzielaczową pompą wtryskową. Rzędowe pompy wtryskowe, choć również kluczowe w układach zasilania silników wysokoprężnych, charakteryzują się inną budową oraz mechanizmem działania. Zamiast równomiernego rozdzielania paliwa, pompy rzędowe z reguły dostarczają paliwo do wtryskiwaczy w sposób sekwencyjny, co w niektórych zastosowaniach może prowadzić do nierównomiernego spalania i wyższych emisji spalin. Decydując się na pompy wspomagania układu kierowniczego lub hydrauliczne zespoły sterujące ABS, można zauważyć, że są to urządzenia przeznaczone do zupełnie innych celów, związanych z układami kierowniczymi oraz bezpieczeństwem pojazdu. Ich struktura oraz funkcjonalności różnią się diametralnie od pompy wtryskowej, co może prowadzić do poważnych błędów w diagnozowaniu i serwisowaniu silników. Takie nieporozumienia często wynikają z braku zrozumienia specyfiki poszczególnych komponentów układu paliwowego i ich wpływu na ogólną wydajność silnika. Warto zwrócić uwagę na różnice między tymi typami pomp, aby uniknąć błędnych wniosków w przyszłości.

Pytanie 2

Amperomierz cęgowy służy do diagnozowania

A. akumulatora.

B. rozrusznika.

C. pompy paliwa.

D. reflektora.

Amperomierz cęgowy to narzędzie, które służy do pomiaru natężenia prądu w przewodach, bez konieczności ich rozłączania. W praktyce używa się go głównie tam, gdzie spodziewamy się dużych wartości prądu i zależy nam na szybkim, bezpiecznym sprawdzeniu obwodu. Reflektor, czyli lampa przednia w samochodzie, pobiera zaledwie kilka amperów – jego diagnostyka opiera się raczej na sprawdzeniu żarówki, zasilania czy połączeń, a nie na pomiarze tak wysokich prądów, jakie obsługuje amperomierz cęgowy. Podobnie jest z akumulatorem – co prawda dostarcza on prąd do wszystkich odbiorników, ale sam w sobie nie jest urządzeniem, którego pracy diagnozuje się za pomocą cęgów; do oceny jego stanu stosuje się raczej testery pojemności, mierniki napięcia pod obciążeniem czy badanie gęstości elektrolitu. Jeśli chodzi o pompę paliwa, to jest ona zdecydowanie mniejszym odbiornikiem prądu (zazwyczaj kilka amperów) i jej uszkodzenia wykrywa się raczej przez pomiary napięcia, nasłuchiwanie pracy czy sprawdzanie ciśnienia paliwa, a nie mierzenie prądów tak dużych, by uzasadniało to stosowanie amperomierza cęgowego. Wybierając którąś z tych odpowiedzi, można się zasugerować faktem, że każdy z tych elementów jest zasilany elektrycznie, ale to nie znaczy, że każdy wymaga tej samej metody diagnostyki. To dość częsty błąd początkujących mechaników – zakładanie, że każde urządzenie elektryczne diagnozuje się za pomocą tych samych narzędzi. Tymczasem do rozrusznika, jako urządzenia pobierającego bardzo duże prądy rozruchowe (często 100–300 A lub więcej), amperomierz cęgowy nadaje się idealnie. Do drobniejszych odbiorników – tradycyjny multimetr w zupełności wystarczy. Warto więc zawsze zastanowić się, jakiej wartości prądu się spodziewasz i czy metoda diagnostyczna jest adekwatna do konkretnego obwodu.

Pytanie 3

Które części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy po wykonanym przeglądzie instalacji elektrycznej samochodu z silnikiem R4 1.6 16V 132 KM?

L.p.	Przegląd instalacji elektrycznej	Wynik przeglądu
1	Stan akumulatora	U ¹⁾
2	Poduszki powietrzne	D
3	Włączniki, wskaźniki, wyświetlacze	D
4	Reflektory	Lewy – D; Prawy – R
5	Ustawienie reflektorów	R
6	Wycieraczki	Lewa – uszkodzone pióro, Prawa – D ²⁾
7	Spryskiwacze	D/U
8	Oświetlenie wnętrza	D
9	Świece zapłonowe	Jedna zużyta ³⁾
10	Oświetlenie zewnętrzne	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację ¹⁾ - w przypadku akumulatora uzupełnić poziom elektrolitu ²⁾ - w przypadku zużycia jednego pióra zaleca się wymianę kompletu piór ³⁾ - w przypadku zużycia zaleca się wymianę kompletu świec

A. Prawy reflektor, lewe pióro wycieraczki, jedna świeca zapłonowa, woda destylowana.

B. Akumulator, reflektor prawy, pióra wycieraczek, jedna świeca zapłonowa.

C. Prawy reflektor, cztery świece zapłonowe, woda destylowana, płyn do spryskiwaczy.

D. Pióra wycieraczek, cztery świece zapłonowe, płyn do spryskiwaczy, woda destylowana.

W tej sytuacji wybrana odpowiedź jest trafiona, bo dobrze rozczytane zostały zalecenia po przeglądzie. Najpierw – pióra wycieraczek: jeśli jedno jest zużyte, to według najlepszych praktyk serwisowych wymienia się od razu komplet. Pozwala to uniknąć sytuacji, że drugie pióro zaraz też padnie, a klient wróci po kilku dniach z tą samą usterką. Z mojego doświadczenia to naprawdę dużo wygodniejsze i uczciwsze podejście. Przy świecach zapłonowych znów – jeśli jedna jest zużyta, to zaleca się wymianę całego kompletu. Wtedy zapłon działa równo, silnik pracuje stabilniej, a koszty robocizny nie rosną drastycznie, bo i tak trzeba rozbierać wszystko na raz. Woda destylowana jest potrzebna do uzupełnienia poziomu elektrolitu w akumulatorze – najczęściej to drobna sprawa, ale jeśli pominiesz taki szczegół, akumulator szybciej się zużyje. Płyn do spryskiwaczy to taki drobiazg, który często jest ignorowany, ale dla bezpieczeństwa i wygody klienta warto zawsze uzupełnić. Takie kompleksowe podejście jest zgodne z dobrą praktyką serwisową – naprawa nie polega tylko na usunięciu oczywistej awarii, ale też na przewidywaniu i zapobieganiu potencjalnym problemom. Zawsze lepiej zrobić coś raz, a dobrze. W branży motoryzacyjnej to naprawdę się docenia!

Pytanie 4

Zakres czynności związanych z obsługą serwisową układu zapłonowego we współczesnych samochodach nie obejmuje

A. kontroli kąta wyprzedzenia zapłonu.

B. wymiany cewek zapłonowych.

C. okresowej wymiany świec zapłonowych.

D. kontroli regularności cykli zapłonowych.

We współczesnych samochodach zakres standardowych czynności serwisowych układu zapłonowego zdecydowanie różni się od tych, które obowiązywały jeszcze kilkanaście lat temu. Często pojawia się błędne przekonanie, że obsługa tego układu polega na dokładnie tych samych kontrolach i wymianach, co dawniej. Tymczasem wymiana świec zapłonowych to wciąż czynność absolutnie podstawowa – producenci samochodów jasno określają w instrukcjach przebiegi, przy których należy tego dokonać. Regularna kontrola cykli zapłonowych również jest kluczowa, bo pozwala wykryć np. wypadanie zapłonów, które objawia się spadkiem mocy lub nierówną pracą silnika. Co ciekawe, w nowszych autach często nie reguluje się już kąta wyprzedzenia zapłonu ręcznie, bo za to odpowiada sterownik ECU. Jednak nawet dziś, w ramach diagnostyki komputerowej, kąt ten jest analizowany – więc kontrola jego poprawności pozostaje częścią obsługi. Najwięcej wątpliwości zwykle budzi temat cewek zapłonowych. To elementy trwałe, których nie wymienia się prewencyjnie bez powodu; wymiana następuje dopiero wtedy, gdy objawią się usterki, takie jak przebicia, przerwy lub błędy zapisane w pamięci sterownika. Przyjęcie odwrotnego założenia i traktowanie rutynowej wymiany cewek jako typowej obsługi to, moim zdaniem, nieporozumienie wynikające z mylenia prewencji z naprawą usterek. Dobra praktyka branżowa polega na wymianie tej części tylko przy konkretnych objawach lub wskazaniach diagnostyki komputerowej. Uznawanie wymiany cewek za stały element serwisowania generuje niepotrzebne koszty i nie jest popierane przez żaden liczący się standard producentów samochodów.

Pytanie 5

W celu dokonania kontrolnego pomiaru napięcia zasilania w obwodzie masowego miernika przepływu powietrza należy podłączyć woltomierz pomiędzy masę a zacisk zasilania elementu oznaczonego na schemacie numerem

A. 49

B. 31

C. 37

D. 10

Aby prawidłowo przeprowadzić kontrolny pomiar napięcia zasilania w obwodzie masowego miernika przepływu powietrza, kluczowe jest właściwe podłączenie woltomierza. W tym przypadku, woltomierz należy podłączyć pomiędzy masę a zacisk zasilania elementu, który na schemacie oznaczony jest numerem 31. Właściwe podłączenie woltomierza zapewnia dokładny pomiar napięcia, co jest niezbędne do oceny stanu układu. W praktyce, wykonywanie takich pomiarów jest standardową procedurą w diagnostyce i konserwacji urządzeń elektronicznych, a także w automatyce przemysłowej. Dzięki temu możliwe jest wczesne wykrywanie usterek oraz zapewnienie optymalnej pracy systemów. Zgodnie z dobrymi praktykami, powinno się również przeprowadzać regularne kontrole napięcia, aby uniknąć potencjalnych problemów z zasilaniem. Warto pamiętać, że podłączenie woltomierza w niewłaściwym miejscu może prowadzić do błędnych odczytów i w konsekwencji, do niewłaściwych decyzji dotyczących konserwacji lub naprawy.

Pytanie 6

Podczas inspekcji instalacji elektrycznej pojazdu zauważono uszkodzenie żarówki świateł mijania, uszkodzenie żarówki kierunkowskazów w tylnej lampie, awarię włącznika świateł awaryjnych oraz awarię włącznika świateł stop. W celu naprawy usterek należy nabyć dwie żarówki świateł mijania oraz

A. dwie żarówki świateł stop, włącznik świateł awaryjnych oraz włącznik świateł stop

B. dwie żarówki świateł kierunkowskazów, dwie żarówki świateł stop, włącznik świateł awaryjnych

C. jedną żarówkę świateł kierunkowskazów, dwie żarówki świateł stop, włącznik świateł stop

D. jedną żarówkę świateł kierunkowskazów, włącznik świateł awaryjnych oraz włącznik świateł stop

Poprawna odpowiedź to zakup jedną żarówkę świateł kierunkowskazów, włącznika świateł awaryjnych oraz włącznika świateł stop. W sytuacji, gdy stwierdzono przepalenie żarówki kierunkowskazów w tylnej lampie, konieczne jest jej natychmiastowe wymienienie, aby zapewnić prawidłowe funkcjonowanie sygnalizacji świetlnej pojazdu. Włącznik świateł awaryjnych oraz włącznik świateł stop są uszkodzone, dlatego ich wymiana jest krytyczna dla bezpieczeństwa na drodze. W przypadku świateł awaryjnych, zapewniają one widoczność pojazdu w sytuacjach awaryjnych, a uszkodzony włącznik może uniemożliwić aktywację tych świateł. Podobnie, włącznik świateł stop jest kluczowy dla komunikacji z innymi uczestnikami ruchu, informując ich o zamiarze zatrzymania się. Dobre praktyki w zakresie konserwacji instalacji elektrycznej w pojazdach sugerują, aby regularnie sprawdzać stan świateł oraz osprzętu elektrycznego, co pozwala na wczesne wykrywanie usterek i ich usuwanie, co z kolei zwiększa bezpieczeństwo na drodze.

Pytanie 7

W silniku z rozrządem oznaczonym jako DOHC występują

A. dwa wałki rozrządu w głowicy

B. dwa wałki rozrządu w kadłubie

C. jeden wałek rozrządu w kadłubie

D. jeden wałek rozrządu w głowicy

Wybór jakiejkolwiek z innych odpowiedzi jest nietrafiony. Żadna z nich nie oddaje prawdziwej konstrukcji silnika DOHC. Mówiąc o dwóch wałkach w kadłubie, można się pomylić, bo w DOHC zawsze wałki są w głowicy i to pozwala na bezpośrednie sterowanie zaworami. Jak wałki są w kadłubie, to mamy do czynienia z silnikami OHV, gdzie jest tylko jeden wałek. A te odpowiedzi wskazujące na tylko jeden wałek w głowicy też są błędne, bo w DOHC mamy dwa, co jest bardzo ważne. Dużo osób myli te różne systemy i konstrukcje silników, a to ma zupełnie różne właściwości i zastosowania. Warto znać różnice między DOHC a innymi typami rozrządów, żeby inżynierowie i technicy mogli dobrze projektować silniki i dobierać odpowiednie elementy.

Pytanie 8

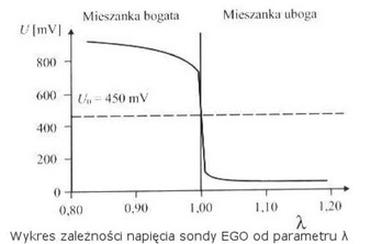

Na podstawie załączonej charakterystyki zawartej w dokumentacji technicznej, po wymianie sondy lambda w naprawianym pojeździe, po jej nagrzaniu napięcie wyjściowe powinno

A. zmieniać się w zakresie od 0,8 V do 1,2 V.

B. zmieniać się w zakresie od 0,1 V do 0,9 V.

C. wynosić około 450 mV.

D. wynosić około 1,0 V.

Odpowiedzi sugerujące, że napięcie wyjściowe sondy lambda wynosi około 450 mV, 1,0 V lub zmienia się w zakresie od 0,8 V do 1,2 V, opierają się na błędnych założeniach dotyczących działania sondy lambda i jej pomiarów. Po pierwsze, napięcie około 450 mV rzeczywiście odpowiada idealnemu punktowi λ = 1, ale jest to wyłącznie punkt odniesienia. Sonda lambda jest zaprojektowana do pracy w dynamicznym zakresie, a nie do utrzymywania stałego napięcia. Utrzymywanie wartości napięcia na poziomie 1,0 V lub wyższym nie jest normą w przypadku sondy lambda, ponieważ wskazuje to na stan zbyt bogatej mieszanki, co może prowadzić do uszkodzenia katalizatora. Z kolei zakres od 0,8 V do 1,2 V jest również niewłaściwy, ponieważ przekracza standardowe napięcia wyjściowe, które nie powinny nigdy przekraczać 0,9 V w warunkach bogatej mieszanki. Typowym błędem jest brak zrozumienia dynamiki pracy sondy lambda, co skutkuje mylnym wyobrażeniem o jej funkcji jako czujnika wartości stałej. Prawidłowe zrozumienie tych zasad jest kluczowe dla prawidłowej diagnostyki układów wtryskowych oraz spełnienia norm emisji spalin, które są coraz bardziej rygorystyczne w dzisiejszym przemyśle motoryzacyjnym.

Pytanie 9

Podczas badania rozrusznika na stole probierczym stwierdzono silne iskrzenie na styku komutator-szczotki. Aby naprawić rozrusznik, należy

A. wymienić wirnik.

B. przeczyścić zaciski prądowe.

C. założyć kondensator odklócający.

D. wymienić tuleje łożysk.

Iskrzenie na styku komutator-szczotki w rozruszniku to dość charakterystyczny objaw, który często bywa mylnie interpretowany przez mechaników. Zacznijmy od tego, że wymiana tulei łożysk nie rozwiązuje problemu iskrzenia, bo łożyska odpowiadają przede wszystkim za prawidłowe prowadzenie wirnika i zmniejszenie tarcia. Uszkodzone tuleje mogą co najwyżej wywołać hałas lub niewielkie drgania, ale same w sobie nie powodują intensywnego iskrzenia na komutatorze. Czyszczenie zacisków prądowych również nie wpłynie na ten objaw – brudne lub zaśniedziałe zaciski co najwyżej ograniczają dopływ prądu, prowadząc do spadku mocy rozrusznika, ale nie wywołują iskrzenia w miejscu styku szczotek z komutatorem. Kondensator odklócający służy głównie do tłumienia zakłóceń radiowych, a nie ma praktycznie żadnego wpływu na zjawisko iskrzenia wywołane przez uszkodzenia wirnika. To jest typowy błąd myślowy – szukanie rozwiązania w dodatkowych komponentach zamiast w mechanicznej lub elektrycznej przyczynie awarii. W praktyce, przy silnym iskrzeniu należy zawsze zacząć od sprawdzenia stanu wirnika, bo właśnie uszkodzenia uzwojeń, zwarcia czy przepalenia są główną przyczyną takiego zachowania. Samo iskrzenie jest wynikiem nieprawidłowego przebiegu prądu przez komutator, a to jest powiązane właśnie ze stanem wirnika i jego uzwojeń. Z mojego doświadczenia wynika, że naprawy powierzchowne zawsze skutkują szybkim nawrotem problemu, a właściwa diagnostyka opiera się na analizie stanu uzwojeń i ewentualnej wymianie uszkodzonego wirnika – tak przewidują to też dobre praktyki branżowe i instrukcje serwisowe.

Pytanie 10

Napięcie ładowania należy kontrolować, sprawdzając jego wartość na terminalach akumulatora?

A. w trakcie pracy silnika w całym zakresie obrotów

B. bez uruchamiania odbiorników i silnika

C. podczas rozruchu silnika

D. przy włączonych odbiornikach, bez działającego silnika

Pomiar napięcia ładowania akumulatora w różnych warunkach eksploatacyjnych jest kluczowy dla oceny stanu systemu ładowania, jednak nieprawidłowe metody pomiaru mogą prowadzić do mylnych wniosków. Sprawdzanie napięcia przy włączonych odbiornikach bez pracującego silnika, mimo że może wydawać się logiczne, nie daje pełnego obrazu wydajności alternatora, ponieważ w tym przypadku napięcie będzie wpływane przez pobór prądu z akumulatora, co może zaniżyć rzeczywistą wartość napięcia ładowania. Z kolei pomiar bez włączania odbiorników i silnika nie odzwierciedla rzeczywistych warunków pracy, co czyni go niekompletnym. Ponadto, kontrola napięcia podczas rozruchu silnika jest niewłaściwa, gdyż w tym czasie alternator nie jest w stanie generować napięcia, a jedynie akumulator dostarcza energii do rozruchu, co może wprowadzać w błąd. Właściwe pomiary powinny uwzględniać zarówno działanie alternatora, jak i obciążenie układu, aby zapewnić dokładną diagnostykę i utrzymanie systemu elektrycznego pojazdu w dobrym stanie.

Pytanie 11

Na rysunku przedstawiono otwieranie wtryskiwacza metodą

A. ograniczenia prądowego.

B. pojedynczego impulsu.

C. wieloimpulsową.

D. częstotliwościową.

Warto zwrócić uwagę, że temat sterowania wtryskiem paliwa jest dosyć rozbudowany i łatwo tu o nieporozumienia. Często myli się metody wysterowania wtryskiwacza, bo każda z nich ma swoje charakterystyczne cechy. Pojedynczy impuls odnosi się do bardzo starej technologii, gdzie wtryskiwacz otwierał się tylko raz na cykl pracy tłoka. To już dawno wyszło z użycia w nowoczesnych silnikach, bo nie pozwalało na tak precyzyjne dawkowanie paliwa i sterowanie procesem spalania. Metoda częstotliwościowa sugeruje, że sterowanie opiera się na zmianie częstotliwości sygnału, ale w praktyce nie stosuje się jej w ten sposób do wtryskiwaczy – tutaj liczy się ilość i czas trwania impulsów, a nie sama częstotliwość. Z kolei ograniczenie prądowe to zupełnie inny temat – chodzi tu o zabezpieczenie układu przed przeciążeniem, a nie o sposób sterowania dawkowaniem paliwa. Typowym błędem jest też utożsamianie wielu impulsów z wysoką częstotliwością, ale w kontekście sterowania wtryskiwaczem kluczowe jest ich rozmieszczenie i momenty podania, a nie samo tempo pojawiania się sygnału. W nowoczesnych silnikach, szczególnie dieslach, metoda wieloimpulsowa pozwala na realizację kilku faz wtrysku w jednym cyklu, co daje ogromne możliwości pod kątem norm emisji czy poprawy kultury pracy. Moim zdaniem, dobrze jest pamiętać, że odpowiednie rozróżnianie tych pojęć to podstawa w pracy z systemami sterowania silników.

Pytanie 12

Diody prostownicze w rozłożonym na części alternatorze są oznaczone na schemacie cyfrą

A. 7

B. 9

C. 8

D. 5

Alternator samochodowy to z pozoru proste urządzenie, ale jak się w niego zagłębić, to ilość elementów i ich wzajemnych powiązań potrafi zaskoczyć niejednego ucznia czy młodego mechanika. W pytaniu dotyczącym oznaczenia diod prostowniczych na schemacie, pojawia się kilka podchwytliwych odpowiedzi, które mogą wydawać się logiczne, zwłaszcza jeśli nie miało się jeszcze okazji rozebrać alternatora na części pierwsze. Często błędnie zakłada się, że elementy takie jak stojan (oznaczenie 8) czy wirnik (7) mogą być powiązane bezpośrednio z funkcją prostowania prądu, bo przecież to one odpowiadają za generowanie energii. Jednak zadaniem stojana jest wytwarzanie zmiennego pola magnetycznego, a wirnik obraca się i generuje prąd przemienny – nie ma tu miejsca na prostowanie. Podobnie elementy typu obudowa (6), czy różne osłony i tylne pokrywy (10) mogą wprowadzać w błąd, bo wyglądają jakoś bardziej „technologicznie” i mogą wydawać się ważniejsze niż są w rzeczywistości. Najczęstszy błąd myślowy polega na utożsamianiu elementów mechanicznych z funkcją elektryczną. Tymczasem w prawidłowo rozrysowanym alternatorze diody prostownicze zawsze znajdują się w mostku prostowniczym, zwykle w tylnej części i są oznaczone jako osobny podzespół (na schemacie jako 5). Z mojej perspektywy bardzo łatwo dać się zmylić, jeśli nie kojarzy się tej części z funkcją prostowania prądu. Dla osób myślących logicznie, ale bez dostatecznej praktyki, takie pytania bywają zdradliwe. Warto zapamiętać, że bez diod prostowniczych, alternator nie byłby w stanie dostarczyć prądu stałego do akumulatora, a sama obudowa czy uzwojenia, choć ważne, nie spełniają tej roli – są niezbędne do generowania prądu, ale nie do jego prostowania. Branżowe standardy zawsze podkreślają, żeby w procesie naprawy lub diagnostyki zacząć od sprawdzenia mostka diodowego, bo to on jest odpowiedzialny za poprawną konwersję prądu i bez niego cała instalacja nie działa jak należy.

Pytanie 13

Na ilustracji przedstawiono element układu

A. zapłonowego.

B. zasilania paliwem.

C. pomiaru temperatury powietrza.

D. pomiaru ciśnienia doładowania.

Ilustrowany element nie jest częścią układu zasilania paliwem, układu pomiaru ciśnienia doładowania ani pomiaru temperatury powietrza. Taki błąd wynika zwykle z utożsamiania budowy cewki zapłonowej z różnymi czujnikami lub elementami wyglądającymi podobnie, jednak ich funkcjonalność i zasada działania są zupełnie inne. Cewka zapłonowa – bo to ona jest pokazana na ilustracji – jest montowana w układzie zapłonowym i odpowiada za generowanie wysokiego napięcia dla świecy zapłonowej. Układ zasilania paliwem składa się z pomp, wtryskiwaczy i filtrów, zaś jego zadaniem jest dostarczanie odpowiedniej ilości paliwa do silnika, a nie produkcja impulsów elektrycznych. Natomiast układ pomiaru ciśnienia doładowania wykorzystuje najczęściej czujniki ciśnienia, które mają zupełnie inną budowę – ich zadaniem jest monitorowanie wartości ciśnienia w kolektorze dolotowym, co służy do sterowania pracą turbosprężarki i dostosowania parametrów silnika. Czujniki temperatury powietrza są z kolei niewielkimi elementami, których zadaniem jest pomiar temperatury powietrza zasysanego do silnika – przekazują one dane do jednostki sterującej, pomagając w optymalizacji procesu spalania. Mylenie tych elementów z cewką zapłonową może być wynikiem powierzchownego skupienia się na kształcie, a nie analizie funkcji. W praktyce rozróżnienie jest bardzo istotne, bo każdy z tych układów wymaga innej diagnostyki, a błędna identyfikacja może prowadzić do niepotrzebnych kosztów i problemów w serwisie pojazdu. Zwracanie uwagi na szczegóły konstrukcyjne i połączenia elektryczne to podstawa poprawnej oceny tego typu komponentów.

Pytanie 14

Którym z przedstawionych na ilustracjach przyrządów dokonuje się pomiaru rezystancji świecy żarowej?

A. Przyrządem II.

B. Przyrządem I.

C. Przyrządem III.

D. Przyrządem IV.

Analizując różne przyrządy przedstawione na ilustracjach, warto przyjrzeć się bliżej ich funkcjom i zastosowaniom, by nie popełniać powszechnego błędu myślowego, że dowolny sprzęt z wyświetlaczem czy okablowaniem nadaje się do pomiarów rezystancji świec żarowych. Przykładowo, miernik przedstawiony na pierwszej ilustracji to pirometr, który służy do bezkontaktowego pomiaru temperatury powierzchni, co przydaje się np. przy kontroli układów chłodzenia, ale nie ma żadnej funkcji związanej z pomiarem rezystancji. Pomiar temperatury świecy żarowej mógłby teoretycznie coś zasugerować, ale absolutnie nie zastąpi bezpośredniego sprawdzenia jej stanu elektrycznego. Z kolei trzeci przyrząd, detektor grubości lakieru, to specjalistyczne narzędzie stosowane głównie w blacharstwie i ocenie jakości powłoki lakierniczej, nie ma zastosowania w diagnostyce świec żarowych czy instalacji elektrycznych. Ostatni przyrząd, tester OBDII/EOBD, jest bardzo nowoczesny i przydatny, ale służy do diagnostyki komputerowej pojazdu, czyli odczytu błędów sterownika silnika – on nie mierzy bezpośrednio żadnych parametrów elektrycznych pojedynczych podzespołów typu świeca żarowa. Często spotykam się z przekonaniem, że jakikolwiek elektroniczny tester „ogarnie temat”, ale praktyka pokazuje, że tylko multimetr daje realne, precyzyjne i wiarygodne wyniki przy pomiarze rezystancji. To właśnie dlatego instrukcje naprawcze oraz dobre praktyki branżowe kładą nacisk na użycie tradycyjnego miernika uniwersalnego – nie tylko ze względu na dokładność, ale też bezpieczeństwo i prostotę obsługi. Używanie innych przyrządów jest po prostu błędem metodologicznym, wynikającym najczęściej z nieznajomości ich przeznaczenia, a w technice motoryzacyjnej nie ma miejsca na improwizację, jeśli chodzi o sprawdzanie stanu świec żarowych.

Pytanie 15

Który element systemu elektronicznego w samochodzie należy koniecznie wymienić w momencie jego działania?

A. Aktywujący poduszek gazowych

B. Zapłonnik lamp wyładowczych

C. Modulator ABS

D. Sterownik ESP

Aktywujący poduszek gazowych jest kluczowym elementem bezpieczeństwa w pojazdach, którego wymiana jest niezbędna po każdym zadziałaniu poduszki powietrznej. Po wybuchu poduszki, mechanizm ten ulega uszkodzeniu i nie jest w stanie prawidłowo funkcjonować w przyszłości, co czyni go niebezpiecznym dla pasażerów w przypadku kolejnej kolizji. Wymiana aktywatora jest zgodna z zaleceniami producentów oraz standardami bezpieczeństwa, takimi jak regulacje ECE R94. Ważne jest, aby po każdej kolizji, w której doszło do zadziałania poduszek powietrznych, przeprowadzić dokładną diagnostykę systemu SRS (Supplemental Restraint System) i wymienić uszkodzone komponenty, aby zapewnić maksymalne bezpieczeństwo użytkowników pojazdu. Dobre praktyki sugerują również, aby wymiana była przeprowadzana przez wykwalifikowany serwis, który dysponuje odpowiednimi narzędziami i wiedzą, aby zagwarantować, że nowy element będzie poprawnie zainstalowany i skonfigurowany.

Pytanie 16

W trakcie pomiaru woltomierzem na zaciskach bezpiecznika B002 w przedstawionym na schemacie układzie sterowania lusterkami odczytano wartość 12,4 V co potwierdza, że

A. przez złącze D020 przepływa prąd znamionowy.

B. bezpiecznik jest uszkodzony.

C. blok układowy H030 zasilany jest napięciem 12,4 V.

D. bezpiecznik jest zwarty.

W tej sytuacji naprawdę łatwo się pomylić, bo napięcie na bezpieczniku może kusić, żeby myśleć o różnych opcjach. Często spotykam się z przekonaniem, że jeśli na zaciskach jest napięcie, to wszystko jest OK i prąd płynie, ale to jest typowy błąd myślowy. Nie, napięcie na zacisku nie oznacza, że bezpiecznik jest zwarty – wręcz przeciwnie, zwarcie bezpiecznika skutkowałoby brakiem spadku napięcia na jego zaciskach. W praktyce, jeśli bezpiecznik byłby zwarty, napięcie po obu stronach byłoby identyczne, więc miernik nie pokazałby różnicy. Przez złącze D020 prąd znamionowy mógłby płynąć tylko w sytuacji, gdy cały obwód jest sprawny, a bezpiecznik nienaruszony – tutaj jednak wynik pomiaru wskazuje na coś zupełnie innego, bo prąd po uszkodzonym bezpieczniku nie popłynie. Zasilanie bloku H030 napięciem 12,4 V byłoby możliwe tylko, gdyby bezpiecznik był cały i prąd mógł przejść dalej – w takiej sytuacji napięcie na końcówkach bloku byłoby obecne, ale nie na uszkodzonym bezpieczniku. Warto pamiętać, że napięcie na jednym z zacisków bezpiecznika oznacza, że napięcie doprowadza zasilanie, ale nie ma przepływu dalej – to jest klasyczny przypadek przerwanego obwodu, czyli uszkodzonego bezpiecznika. Z mojego doświadczenia wynika, że takie pomyłki wynikają z mylenia pojęć napięcia i prądu, a także niedostatecznego zrozumienia, jak działa sam bezpiecznik jako element zabezpieczający instalację. W praktyce zawsze warto pamiętać, że samo napięcie nie wystarczy do działania odbiornika – musi być jeszcze ciągłość obwodu. To właśnie odróżnia sprawny bezpiecznik od uszkodzonego. Dlatego w branży zaleca się nie tylko pomiar napięcia, ale i sprawdzenie, czy prąd faktycznie płynie przez chroniony obwód.

Pytanie 17

Jaki dokument jest konieczny do złożenia zlecenia serwisowego w ramach gwarancji na samochód?

A. Certyfikat rejestracyjny

B. Potwierdzenie zakupu nowego auta

C. Dokumentacja pojazdu

D. Legitymacja potwierdzająca tożsamość klienta

Różne dokumenty, jak dowód tożsamości klienta, dowód rejestracyjny i karta pojazdu, nie są wystarczające, żeby otworzyć zlecenie serwisowe w ramach gwarancji. Dowód tożsamości może potwierdzić, że to Ty jesteś właścicielem, ale nie mówi nic o samym aucie czy warunkach gwarancji. Z kolei dowód rejestracyjny jest ważny, ale on tak naprawdę tylko potwierdza, że auto jest zarejestrowane - nie sprawdzi warunków gwarancji. Karta pojazdu, to może jest pomocne, ale ona nie zastąpi dowodu zakupu. W serwisach gwarancyjnych używanie tych dokumentów zamiast dowodu zakupu nowego auta może kończyć się nieporozumieniami i opóźnieniami. Tak więc każdy właściciel samochodu powinien wiedzieć, że dowód zakupu jest kluczowy, żeby uzyskać wszystkie korzyści z gwarancji. A jak pominiesz ten dokument, to możesz wpaść w tarapaty przy składaniu roszczeń.

Pytanie 18

Przed przystąpieniem do wymiany alternatora należy w pierwszej kolejności

A. odłączyć akumulator.

B. zablokować koła.

C. rozgrzać silnik.

D. przekręcić kluczyk w stacyjce.

Najważniejsze przy pracach z instalacją elektryczną pojazdu jest zawsze bezpieczeństwo – zarówno własne, jak i sprzętu. Odłączenie akumulatora przed wymianą alternatora to podstawa, bo ogranicza ryzyko zwarcia czy przypadkowego porażenia prądem. W autach, gdzie instalacje elektroniczne są coraz bardziej zaawansowane, taka prosta czynność może uchronić przed naprawdę poważnymi uszkodzeniami sterowników albo przewodów. U mnie w warsztacie nigdy nie zaczynamy demontażu alternatora, póki klemy nie są zdjęte, niezależnie od marki auta. Nawet samochody starszego typu potrafią zrobić numer – jeden dotyk kluczem w złe miejsce i już cała instalacja do przeglądu. Branżowe standardy, np. wytyczne producentów samochodów albo podręczniki Bosch czy Haynes, zawsze w pierwszym punkcie każą odłączyć minusową klemę akumulatora. Lepiej też pamiętać, że nie chodzi tylko o samo bezpieczeństwo mechanika. Często komponenty wrażliwe na przepięcia mogą ulec uszkodzeniu przy przypadkowych zwarciach. Wymieniając alternator, można się spotkać z koniecznością odkręcenia przewodów zasilających, które są pod napięciem – wtedy odłączenie akumulatora jest wręcz obowiązkiem. Moim zdaniem to jeden ze złotych standardów pracy przy elektryce samochodowej, którego nie warto lekceważyć, nawet jeśli wymiana wydaje się prosta.

Pytanie 19

Poszczególne układy funkcjonalne połączone za pomocą magistrali CAN, przedstawione na rysunku, połączone są względem siebie

A. równolegle.

B. pierścieniowo.

C. szeregowo-równolegle.

D. szeregowo.

Odpowiedź "równolegle" jest prawidłowa, ponieważ magistrala CAN (Controller Area Network) jest systemem komunikacyjnym, który umożliwia równoległe połączenie wielu urządzeń. W systemie tym, wszystkie węzły są podłączone do dwóch przewodów: CANH i CANL, co zapewnia efektywną wymianę danych z minimalnym opóźnieniem. Takie połączenie umożliwia każdemu węzłowi odbieranie i wysyłanie komunikatów niezależnie od innych urządzeń, co jest kluczowe w aplikacjach wymagających wysokiej wydajności i niezawodności, takich jak systemy motoryzacyjne, przemysłowe oraz automatyka budynkowa. Wartością dodaną są również rezystory terminujące, które zapobiegają odbiciom sygnałów, co jest zgodne z najlepszymi praktykami w projektowaniu sieci opartych na magistrali. Równoległe połączenie węzłów w magistrali CAN jest zgodne z normą ISO 11898, co potwierdza jego zastosowanie w różnych standardach przemysłowych.

Pytanie 20

W silniku V6 Common Rail 2,3 18V Turbo stwierdzono uszkodzenie połowy wtryskiwaczy oraz wszystkich świec żarowych. Na podstawie cennika określ, jaką kwotę zapłaci klient za zakup części i wymianę uszkodzonych elementów?

Lp.	Część/usługa	Wartość [zł]
1.	Świeca żarowa	100,00
2.	Wtryskiwacz	200,00
3.	Wymiana wtryskiwacza	20,00
4.	Wymiana świecy żarowej	40,00
5.	Kasowanie błędów za pomocą testera	50,00
6.	Jazda próbna	20,00

A. 2 170,00 zł.

B. 1 450,00 zł.

C. 2 230,00 zł.

D. 1 570,00 zł.

Wybór odpowiedzi 1 570,00 zł jest prawidłowy, ponieważ wszystkie koszty związane z naprawą silnika V6 Common Rail 2,3 18V Turbo zostały dokładnie uwzględnione w obliczeniach. Przy naprawie tego typu silników, kluczowe jest zrozumienie składowych kosztów: wtryskiwacze oraz świece żarowe mają duży wpływ na efektywność silnika. Koszt zakupu świec żarowych wynosi 600 zł, co jest zgodne z rynkowymi cenami tych elementów. Koszt zakupu wtryskiwaczy również wynosi 600 zł. Dodatkowo, opłaty za wymianę świec i wtryskiwaczy powinny być uwzględnione, w tym 240 zł za wymianę świec oraz 60 zł za wymianę wtryskiwaczy. Istotne są także dodatkowe koszty, takie jak kasowanie błędów (50 zł) oraz jazda próbna (20 zł). W sumie te wydatki wynoszą 1 570,00 zł. Prawidłowe przeprowadzenie tego typu naprawy jest kluczowe dla utrzymania wydajności i bezpieczeństwa pojazdu, a także dla zapewnienia zgodności z normami technicznymi i jakościowymi w branży motoryzacyjnej.

Pytanie 21

Multimetrem widocznym na rysunku można wykonać bezpośredni pomiar

A. impedancji falowej przewodu antenowego samochodowego OR.

B. terminatorów na magistrali CAN.

C. reaktancji indukcyjnej dławika przeciwzakłóceniowego.

D. pojemności własnej kondensatora elektrolitycznego.

Wybór odpowiedzi dotyczącej impedancji falowej przewodu antenowego samochodowego, reaktancji indukcyjnej dławika przeciwzakłóceniowego lub pojemności kondensatora elektrolitycznego wynika z nieporozumienia dotyczącego możliwości pomiarowych multimetru cyfrowego. Impedancja falowa, będąca wynikiem połączenia rezystancji, indukcyjności i pojemności, jest pojęciem stosowanym w kontekście fal elektromagnetycznych w transmisji sygnałów. Pomiar impedancji falowej wymaga specjalistycznych narzędzi, takich jak analizatory impedancji, które mogą wykonać pomiary w odpowiednich warunkach. W przypadku reaktancji indukcyjnej, pomiar ten zazwyczaj odbywa się przy użyciu innego rodzaju urządzenia, które może analizować zjawiska dynamiczne w obwodach prądu zmiennego. Podobnie, pomiar pojemności kondensatora elektrolitycznego wymaga multimetru z funkcją pomiaru pojemności, co nie jest standardem dla większości podstawowych multimetrów. Często mylnie zakłada się, że multimetr cyfrowy może zastąpić bardziej zaawansowane instrumenty pomiarowe, co prowadzi do błędnych interpretacji wyników. W związku z tym, zrozumienie ograniczeń narzędzi pomiarowych oraz umiejętność doboru odpowiednich przyrządów do konkretnych zadań pomiarowych są niezbędne dla prawidłowego wykonywania prac inżynieryjnych.

Pytanie 22

W trakcie diagnostyki systemu zawieszenia zauważono luz koła w osi pionowej. Luz ten nie może być spowodowany uszkodzeniem

A. łożyska piasty koła

B. sworznia wahacza

C. końcówki drążka kierowniczego

D. tulei wahacza

Końcówka drążka kierowniczego nie jest elementem układu zawieszenia, lecz częścią układu kierowniczego. Jej główną funkcją jest przenoszenie ruchu z układu kierowniczego na koła, co umożliwia manewrowanie pojazdem. Jeśli podczas diagnostyki stwierdzono luz w płaszczyźnie pionowej koła, to najprawdopodobniej jest to efektem uszkodzeń elementów zawieszenia, takich jak tuleje wahacza, sworznie wahacza lub łożyska piasty koła. W praktyce, odpowiednia diagnostyka układu zawieszenia wymaga zastosowania specjalistycznych narzędzi, takich jak przyrządy do pomiaru luzów oraz analizy stanu technicznego poszczególnych komponentów. Przykładem może być wykorzystanie poziomicy lub wskaźników luzów, które pozwalają na precyzyjne określenie problemów z zawieszeniem. Standardy branżowe, takie jak normy ISO dotyczące bezpieczeństwa pojazdów, zalecają regularne przeglądy układów zawieszenia, aby zminimalizować ryzyko awarii i zapewnić bezpieczeństwo jazdy.

Pytanie 23

Kontrolę przeprowadza się przy użyciu lampy stroboskopowej

A. zbiegłości kół

B. ustawień oświetlenia

C. ciśnienia sprężania

D. kąta wyprzedzenia zapłonu

Ustawienie świateł wymaga precyzyjnego ustawienia odpowiednich kątów i odległości, co nie jest możliwe za pomocą lampy stroboskopowej. W rzeczywistości, do regulacji świateł stosuje się specjalistyczne urządzenia typu miernik geometrii ustawienia świateł, które zapewniają odpowiednią jakość oświetlenia i bezpieczeństwa na drodze. Ciśnienie sprężania jest mierzone przy użyciu manometrów i kompresometrów, które pozwalają na ocenę stanu silnika oraz wykrycie ewentualnych usterek, takich jak zużycie pierścieni tłokowych czy uszkodzenia głowicy. Zbieżność kół z kolei ustala się przy użyciu urządzeń do pomiaru geometrii zawieszenia, które analizują kąt nachylenia kół i ich ustawienie względem osi pojazdu. Typowe błędy myślowe, prowadzące do takich wniosków, wynikają z niepełnego zrozumienia zadań poszczególnych narzędzi i metod diagnostycznych stosowanych w motoryzacji oraz ich specyfiki. Każde z wymienionych zadań wymaga innych technik i narzędzi, co podkreśla znaczenie właściwego doboru sprzętu do rodzaju wykonywanych prac.

Pytanie 24

Wykorzystując amperomierz cęgowy, można zrealizować pomiar

A. funkcjonowania regulatora napięcia

B. natężenia prądu w systemie antenowym pojazdu

C. napięcia zasilającego układ zapłonowy

D. natężenia prądu w trakcie działania rozrusznika

Pomiar natężenia prądu podczas pracy rozrusznika za pomocą amperomierza cęgowego jest odpowiedni, ponieważ ten typ przyrządu jest zaprojektowany do bezkontaktowego pomiaru prądu. Rozrusznik generuje znacznie większe natężenie prądu, które może wynosić od 100 do 200 A, co jest typowe w przypadku uruchamiania silnika spalinowego. Amperomierze cęgowe działają na zasadzie pomiaru pola magnetycznego generowanego przez przepływający prąd, co pozwala na szybkie i bezpieczne określenie wartości natężenia prądu bez potrzeby przerywania obwodu. Użycie tego narzędzia w praktyce jest zgodne z zaleceniami dotyczącymi bezpieczeństwa i efektywności, zwłaszcza w przypadku pracy ze wysokimi prądami. W warsztatach samochodowych, amperomierze cęgowe są standardowym wyposażeniem, które umożliwia diagnostykę układów elektrycznych pojazdów, w tym oceny stanu rozrusznika oraz innych komponentów. Istotne jest też, że cęgowe amperomierze są często wykorzystywane w obwodach, gdzie dostęp do przewodów jest ograniczony.

Pytanie 25

Na desce rozdzielczej pojawił się komunikat o awarii systemu ABS. Jakim przyrządem powinno się przeprowadzić diagnostykę tego układu?

A. Multimetrem uniwersalnym

B. Amperomierzem cęgowym

C. Diagnoskopem systemu OBD

D. Oscyloskopem elektronicznym

Użycie oscyloskopu elektronicznego w diagnostyce systemu ABS jest niewłaściwe, ponieważ choć oscyloskop pozwala na analizę sygnałów elektrycznych, nie jest przystosowany do komunikacji z modułami sterującymi pojazdu. Jego głównym celem jest obserwacja formy fal sygnałowych, co nie jest wystarczające do zdiagnozowania problemów z systemem ABS. Amperomierz cęgowy, z kolei, służy do pomiaru natężenia prądu w obwodach elektrycznych, co również nie jest użyteczne w kontekście diagnozowania usterek związanych z ABS. Multimetr uniwersalny, mimo że może być stosowany do pomiarów napięcia i oporu, nie ma zdolności do odczytu błędów zapisanych w systemie elektronicznym pojazdu. Kluczowym błędem w rozumieniu tego zagadnienia jest mylenie narzędzi pomiarowych z urządzeniami diagnostycznymi. Użycie nieodpowiedniego narzędzia diagnostycznego może prowadzić do niewłaściwych wniosków i wydłużenia procesu naprawy, co z kolei wpływa na bezpieczeństwo użytkowania pojazdu. W kontekście standardów branżowych, nie stosowanie diagnostyki OBD w przypadku usterki ABS jest sprzeczne z zaleceniami producentów pojazdów i prowadzi do obniżenia efektywności serwisu.

Pytanie 26

Który rodzaj oporu ruchu jest niezależny od masy pojazdu?

A. toczenia

B. wzniesienia

C. bezwładności

D. aerodynamiczny

Opór aerodynamiczny jest rodzajem oporu, który nie zależy od masy pojazdu, lecz od jego kształtu i prędkości, z jaką się porusza. To zjawisko jest związane z siłami wywołanymi przez interakcję powietrza z pojazdem. Przy większych prędkościach opór aerodynamiczny rośnie wraz z kwadratem prędkości, co oznacza, że poprawa aerodynamiki pojazdu ma kluczowe znaczenie dla efektywności paliwowej i osiągów. Przykładowo, nowoczesne samochody osobowe są projektowane z myślą o minimalizacji oporu powietrza, co znacznie wpływa na ich zużycie paliwa i stabilność podczas jazdy. W praktyce, inżynierowie często stosują symulacje komputerowe oraz testy w tunelach aerodynamicznych, aby optymalizować kształt nadwozia. Dobre praktyki wskazują, że zmniejszenie oporu aerodynamicznego nie tylko poprawia wydajność energetyczną, ale także obniża emisję spalin, co jest zgodne z aktualnymi normami ekologicznymi.

Pytanie 27

Do działań diagnostycznych układu paliwowego nie wlicza się

A. wymiany filtra paliwa

B. pomiaru ciśnienia w listwie paliwowej

C. pomiaru czasów wtrysku paliwa

D. sprawdzenia wydajności pompy paliwa

Wymiana filtra paliwa to naprawdę ważna rzecz, której nie można lekceważyć. To nie jest diagnostyka, a bardziej serwisowa robota, która pozwala silnikowi działać jak należy. Jeśli filtr jest zanieczyszczony, może to spowodować problemy z paliwem, a w efekcie z samą pracą silnika. Lepiej regularnie wymieniać filtr, żeby uniknąć takich kłopotów. Jeśli chodzi o diagnostykę, to skupiamy się na pomiarach i różnych kontrolkach, żeby zobaczyć, czy wszystko gra w układzie paliwowym. Na przykład, jeśli zmierzymy czasy wtrysku, możemy sprawdzić, czy wtryskiwacze są w porządku. A kontrola pompy paliwa mówi nam, czy dostarcza odpowiednią ilość paliwa. Te wszystkie czynności są istotne, bo pomagają nam zdiagnozować, co się dzieje z silnikiem i jak temu zapobiec, żeby wszystko działało bez zarzutu.

Pytanie 28

Pomiary stanów pracy termistora NTC przedstawione na charakterystyce świadczą o jego

A. niesprawności w zakresie 50-100°C.

B. sprawności.

C. niesprawności.

D. sprawności w zakresie 0-50°C

Termistor NTC to taki typ elementu, którego oporność spada, jak temperatura rośnie. To jest całkiem ciekawe, bo dzięki temu można z powodzeniem mierzyć temperaturę, a także wykorzystywać je w różnych urządzeniach, jak na przykład termometry elektroniczne. Z tego, co wiem, termistory NTC są naprawdę ważne w elektronice, bo pomagają w zabezpieczaniu obwodów i regulacji temperatury. Warto znać ich właściwości, bo przydają się w pracy inżynierów i techników, szczególnie w automatyce przemysłowej. I, jeśli dobrze pamiętam, standardy jak IEC 60747 mówią, jak ważne są te elementy w zarządzaniu energią.

Pytanie 29

Podczas wymiany oświetlenia na desce rozdzielczej konieczne jest użycie żarówek typu

A. HB5

B. PY5

C. BAX

D. T4W

Wybór nieodpowiednich żarówek, takich jak PY5, HB5 czy T4W, może prowadzić do szeregu problemów w funkcjonowaniu oświetlenia deski rozdzielczej. Żarówki PY5, mimo że są stosowane w niektórych zastosowaniach, nie są przystosowane do specyfikacji wymaganych w samochodowych systemach oświetleniowych, co skutkuje ich niską wydajnością i krótszą żywotnością. Żarówki HB5, zazwyczaj używane w systemach reflektorów, nie pasują do gniazd deski rozdzielczej, co powoduje problemy z montażem i działaniem. Z kolei żarówki T4W, chociaż mogą być stosowane w różnych aplikacjach, nie spełniają specyficznych wymagań dotyczących jasności i rozpraszania światła w kontekście desek rozdzielczych. Wybierając alternatywne typy żarówek, można nieumyślnie doprowadzić do problemów z odczytem wskaźników, co może zagrażać bezpieczeństwu jazdy. Prawidłowa wiedza o typach żarówek i ich zastosowaniach w motoryzacji jest kluczowa dla zapewnienia optymalnego działania systemu oświetleniowego oraz bezpieczeństwa na drodze.

Pytanie 30

Który z podanych systemów bezpieczeństwa aktywnego obejmuje agregat hydrauliczny z układem sterującym, czujnik prędkości obrotowej kół, czujnik kąta obrotu kierownicy, czujnik obrotu nadwozia wokół osi pionowej oraz czujnik przyspieszenia poprzecznego?

A. Stabilizacji toru jazdy

B. Zapobiegania poślizgowi kół

C. Zapobiegania blokowaniu kół

D. Regulacji prędkości adaptacyjnej

Wybór innych odpowiedzi, takich jak adaptacyjna regulacja prędkości, zapobieganie poślizgowi kół czy zapobieganie blokowaniu się kół, wskazuje na pewne nieporozumienia dotyczące funkcji i zastosowania tych systemów. Adaptacyjna regulacja prędkości odnosi się do systemu, który automatycznie dostosowuje prędkość pojazdu do warunków drogowych oraz do pojazdów znajdujących się przed nim. Chociaż ma na celu zwiększenie komfortu jazdy i bezpieczeństwa, nie jest bezpośrednio związana z kontrolowaniem stabilności pojazdu. Zapobieganie poślizgowi kół również różni się od stabilizacji toru jazdy. Ten system, znany jako ABS (Anti-lock Braking System), ma za zadanie zapobiegać blokowaniu kół podczas hamowania, co przyczynia się do utrzymania kontroli nad pojazdem, ale nie adresuje kwestii stabilności w zakrętach. Wreszcie, zapobieganie blokowaniu się kół koncentruje się na hamulcach i ich działaniu w ekstremalnych warunkach, co nie obejmuje monitorowania i modyfikowania zachowania całego pojazdu. Zrozumienie różnic między tymi systemami jest kluczowe, aby poprawnie ocenić ich funkcje i zastosowanie w kontekście bezpieczeństwa pojazdów. Współczesne systemy bezpieczeństwa w pojazdach są zaprojektowane zgodnie z zasadami inżynierii, które obejmują analizy ryzyka oraz testy wydajności, zapewniając tym samym wyższy poziom ochrony kierowców i pasażerów.

Pytanie 31

W celu zdiagnozowania czujnika uderzenia w układzie SRS należy

A. wymienić czujnik na inny.

B. przeprowadzić diagnostykę komputerową.

C. dokonać pomiaru zmian rezystancji czujnika.

D. dokonać pomiaru napięcia wyjściowego.

Prawidłową metodą diagnozowania czujnika uderzenia w układzie SRS jest przeprowadzenie diagnostyki komputerowej. Współczesne samochody mają rozbudowane systemy samodiagnostyki, które pozwalają na sprawdzenie stanu czujnika bez konieczności jego demontażu czy ingerencji mechanicznej. Diagnostyka komputerowa umożliwia nie tylko odczytanie ewentualnych kodów błędów zapisanych w sterowniku SRS, ale również pozwala podejrzeć parametry pracy czujnika w czasie rzeczywistym. To znacznie zwiększa bezpieczeństwo pracy, bo – moim zdaniem – nie ma co ryzykować uszkodzenia czy przypadkowej aktywacji poduszek powietrznych przez niewłaściwe obchodzenie się z instalacją. W praktyce, mechanik podłącza specjalistyczny tester diagnostyczny, np. urządzenia typu KTS czy G-scan, i analizuje wyniki. Takie podejście jest zgodne z normami producentów oraz ogólnie przyjętymi standardami napraw pojazdów wyposażonych w systemy bezpieczeństwa biernego. Często spotyka się przypadki, gdzie błędnie wykonane pomiary rezystancji czy napięć doprowadzają do uszkodzenia jednostki sterującej. Diagnostyka komputerowa praktycznie eliminuje takie ryzyko i pozwala na precyzyjne określenie, czy czujnik jest uszkodzony, czy problem tkwi gdzie indziej, np. w okablowaniu lub w samym sterowniku. Warto pamiętać, że ingerencja w układ SRS bez odpowiednich narzędzi i wiedzy może być bardzo niebezpieczna.

Pytanie 32

Na podstawie danych umieszczonych w tabeli wskaż, które części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy po wykonanym przeglądzie instalacji elektrycznej dwóch samochodów FIAT Stilo z silnikami 1,6 16V (103 KM).

Lp.	Przegląd instalacji elektrycznej	Wynik przeglądu
Lp.	Przegląd instalacji elektrycznej	Pojazd 1	Pojazd 2
1.	Stan akumulatora	D/U ¹⁾	D
2.	Poduszki powietrzne	D	D
3.	Włączniki, wskaźniki, wyświetlacze	D	D
4.	Reflektory	Lewy – W; Prawy – D/R	Lewy – D/R; Prawy – D
5.	Ustawienie reflektorów	R	R
6.	Wycieraczki	Lewa – D, Prawa – uszkodzone pióro ²⁾	Lewa – D, Prawa – uszkodzone pióro ²⁾
7.	Spryskiwacze	D/U	D/U
8.	Oświetlenie wnętrza	D	D
9.	Świece zapłonowe	D ³⁾	D ³⁾
10.	Oświetlenie zewnętrzne	D	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację ¹⁾ w przypadku akumulatora uzupełnić poziom elektrolitu ²⁾ w przypadku zużycia jednego pióra zaleca się wymianę kompletu piór ³⁾ w przypadku zużycia zaleca się wymianę kompletu świec

A. Płyn do spryskiwaczy, prawy reflektor, woda destylowana, dwa komplety piór wycieraczek.

B. Woda destylowana, lewy reflektor, dwa komplety piór wycieraczek, płyn do spryskiwaczy.

C. Akumulator, prawy reflektor, komplet piór wycieraczek, płyn do spryskiwaczy.

D. Komplet świec zapłonowych, komplety piór wycieraczek, woda destylowana, płyn do spryskiwaczy.

Wybór odpowiedzi zawierającej wodę destylowaną, lewy reflektor, dwa komplety piór wycieraczek oraz płyn do spryskiwaczy jest poprawny, ponieważ w pełni odpowiada wymaganiom określonym w tabeli. Na podstawie przeglądu instalacji elektrycznej obu samochodów FIAT Stilo z silnikami 1,6 16V, konieczne jest uzupełnienie płynu do spryskiwaczy oraz wymiana piór wycieraczek. Oba te elementy są kluczowe dla zapewnienia bezpieczeństwa i komfortu jazdy, zwłaszcza w trudnych warunkach atmosferycznych, gdzie dobra widoczność ma kluczowe znaczenie. Dodatkowo, wymiana lewego reflektora dla pojazdu 1 jest niezbędna, aby zapewnić prawidłowe oświetlenie drogi oraz zwiększyć widoczność podczas jazdy nocą. Uzupełnienie wody destylowanej w akumulatorze jest także istotnym elementem, ponieważ niewłaściwy poziom elektrolitu może prowadzić do problemów z uruchomieniem silnika oraz obniżenia wydajności akumulatora. Praktyczne zastosowanie tej wiedzy polega na umiejętnym zarządzaniu stanem technicznym pojazdu, co jest zgodne z najlepszymi praktykami w zakresie utrzymania pojazdów.

Pytanie 33

Wskaż odpowiedni przyrząd do weryfikacji prawidłowego funkcjonowania układu klimatyzacji.

A. Pirometr

B. Aerometr

C. Galwanometr

D. Higrometr

Pirometr to taki super przyrząd, który mierzy temperaturę. Jest to bardzo ważne w klimatyzacji, bo musimy wiedzieć, jaka jest temperatura powietrza w różnych miejscach systemu, żeby wszystko działało jak należy. Te nowoczesne pirometry bezdotykowe są naprawdę fajne, bo pozwalają szybko i dokładnie zmierzyć temperaturę na skraplaczach i parownikach. Dzięki nim możemy szybko znaleźć usterki w klimatyzacji. Uważam, że umiejętność korzystania z pirometrów w diagnostyce klimatyzacji to podstawa, co potwierdzają różne normy branżowe o efektywności energetycznej systemów HVAC. Właściwe pomiary temperatury to klucz do optymalizacji wydajności energetycznej, więc warto to ogarnąć.

Pytanie 34

Jednym z powodów nadmiernego nagrzewania się bębna hamulcowego w trakcie jazdy może być

A. zużycie materiału okładzin hamulcowych

B. nieszczelność w pompie hamulcowej

C. zapowietrzenie systemu hamulcowego

D. zatarty cylinderek hamulcowy

Zapowietrzenie układu hamulcowego, nieszczelność pompy hamulcowej oraz zużycie okładzin szczęk hamulcowych są powszechnie wymienianymi problemami, jednak nie są one bezpośrednimi przyczynami nadmiernego grzania się bębna hamulcowego. Zapowietrzenie układu hamulcowego prowadzi do obniżenia skuteczności hamowania, co może skutkować dłuższym czasem reakcji kierowcy i potencjalnie zwiększonym zużyciem hamulców, ale nie wpływa bezpośrednio na temperaturę bębna. Nieszczelność pompy hamulcowej może prowadzić do utraty ciśnienia w układzie, co również obniża efektywność hamowania, ale nie prowadzi do przegrzewania się bębna w sposób bezpośredni. Zużycie okładzin szczęk hamulcowych jest naturalnym procesem eksploatacyjnym, który również nie jest bezpośrednio związany z przegrzewaniem bębna, chociaż może wpływać na efektywność hamowania. Kluczowe jest, aby rozumieć, że nadmierne grzanie bębna hamulcowego jest wynikiem nieprawidłowej interakcji pomiędzy mechanizmami hamulcowymi, a nie jedynie skutkiem poszczególnych, odizolowanych problemów w układzie. Zrozumienie tych złożonych interakcji jest istotne dla prawidłowej diagnostyki i konserwacji układów hamulcowych.

Pytanie 35

W silniku czterocylindrowym z zapłonem iskrowym należy dokonać wymiany kompletu świec zapłonowych. Jedna świeca kosztuje 25 zł, a demontaż starej i montaż nowej kosztuje 15 zł. Całkowity koszt usługi wynosi

A. 200 zł.

B. 80 zł.

C. 160 zł.

D. 40 zł.

Dokładnie tak, koszt wymiany kompletu świec zapłonowych w silniku czterocylindrowym opiera się na prostym rachunku, ale łatwo tu o pomyłkę. Mamy cztery świece, każda po 25 zł, więc za same części płacisz 4 × 25 zł, czyli 100 zł. Do tego dolicza się robociznę, czyli demontaż starej i montaż nowej świecy – to również za każdą świecę osobno, więc 4 × 15 zł, co daje 60 zł. Łączny koszt usługi: 100 zł + 60 zł = 160 zł. Moim zdaniem, takie sytuacje świetnie pokazują, jak ważne jest dokładne liczenie kosztów w praktyce warsztatowej i nie pomijanie żadnej czynności przy wycenie usługi – to częsty błąd początkujących mechaników. W realiach warsztatu często spotykam się z klientami, którzy nie zdają sobie sprawy, że za każdą świecę naliczana jest zarówno cena części, jak i osobno robocizna. Tak to już jest – profesjonalny serwis rozlicza każdą czynność osobno, zgodnie z katalogami napraw. Dobrą praktyką jest też od razu sprawdzić stan przewodów zapłonowych, bo czasem lepiej wymienić je razem ze świecami, żeby uniknąć późniejszych powrotów do warsztatu i niepotrzebnych kosztów. Warto też pamiętać, że regularna wymiana świec zgodnie z zaleceniami producenta wpływa na kulturę pracy silnika, spalanie paliwa i długowieczność jednostki napędowej. Dobrze, że potrafisz to policzyć – to podstawa w tej branży.

Pytanie 36

Na rysunku przedstawione są żarówki samochodowe w następującej kolejności od lewej strony

A. H1, H3, H4, H7.

B. H1, H7, H4, H3.

C. H7, H4, H3, H1.

D. H3, H1, H4, H7.

Pomyłki w rozpoznawaniu żarówek samochodowych wynikają często z powierzchownego spojrzenia na ich wygląd albo z utrwalonych przyzwyczajeń, że wszystkie żarówki są do siebie podobne. W rzeczywistości konstrukcja i oznaczenia żarówek samochodowych są wynikiem konkretnych standardów branżowych, gdzie każda z nich ma inne zastosowanie, podstawowe różnice w budowie, a nawet sposobie montażu. H1 to najprostsza, jednowłóknowa żarówka – bardzo charakterystyczna, bo ma jeden styk i cienką, podłużną konstrukcję. H3 jest łatwa do rozpoznania po przewodzie wyprowadzonym z obudowy – to cecha, która nie występuje w innych typach i jest związana z jej przeznaczeniem do świateł przeciwmgłowych. H4 różni się od reszty tym, że posiada dwa żarniki w jednej bańce i większą podstawę montażową, przez co jest stosowana głównie tam, gdzie jeden reflektor obsługuje światła mijania i drogowe. H7 z kolei, będąca już typem jednowłóknowym, ma charakterystyczną metalową podstawę i jest szeroko wykorzystywana w nowoczesnych reflektorach, gdzie precyzja światła ma kluczowe znaczenie. Błędne odpowiedzi często wynikają z nieprawidłowego przyporządkowania charakterystycznych cech fizycznych żarówki do numeru typu, na przykład pomylenie H3 z H1 przez nieuwagę lub uznanie, że H4 jest taka sama jak H7, bo obie mają metalowe podstawy. W praktyce takie zamieszanie skutkuje nie tylko problemami przy montażu, ale nawet ryzykiem uszkodzenia oprawki lub nieskutecznego oświetlenia na drodze. Moim zdaniem warto od początku zwracać uwagę na szczegóły konstrukcyjne i mieć świadomość, że każdy typ służy do innych reflektorów i ma inne parametry świetlne. Takie rozpoznanie to już połowa sukcesu przy obsłudze oświetlenia w samochodzie.

Pytanie 37

Jak nazywa się stosunek siły do powierzchni, na którą ona oddziałuje?

A. nacisk

B. ciśnienie

C. sprężanie

D. objętość

Nacisk, sprężanie i objętość to terminy, które często są mylone z pojęciem ciśnienia, ale mają odmienne znaczenia. Nacisk odnosi się do siły działającej na powierzchnię, lecz nie uwzględnia jego rozkładu na jednostkę powierzchni, co jest kluczowe dla zdefiniowania pojęcia ciśnienia. Sprężanie to proces, w którym materiał jest poddawany sile w celu zmniejszenia jego objętości, co również nie odnosi się bezpośrednio do ciśnienia, które jest miarą działania siły na powierzchnię. Objętość z kolei dotyczy wielkości przestrzeni zajmowanej przez ciało i nie może być używana jako miara dla siły na powierzchni. Typowym błędem myślowym jest utożsamianie tych terminów z ciśnieniem bez zrozumienia, że ciśnienie jest specyficzną miarą wyrażoną w jednostkach takich jak paskal (Pa), które odzwierciedlają relację siły do powierzchni. Zrozumienie, że ciśnienie jest krytycznym elementem w fizyce i inżynierii, pozwala na lepsze projektowanie systemów oraz unikanie błędów w obliczeniach i zastosowaniach praktycznych.

Pytanie 38

Aby dokonać kontrolnego pomiaru napięcia zasilania czujnika położenia przepustnicy, woltomierz należy podłączyć pomiędzy masę a zacisk zasilania elementu oznaczonego na schemacie numerem

A. 33

B. 49

C. 10

D. 11

Wybierając inne numery, łatwo się pomylić, bo niektóre z nich rzeczywiście wydają się logiczne na pierwszy rzut oka, szczególnie jeśli nie mamy wprawy w czytaniu schematów elektrycznych. Przykładowo, numer 10 może kojarzyć się z punktem masy albo zasilaniem, ale na tym schemacie jest to końcówka alternatora, która nie ma bezpośredniego związku z napięciem zasilania czujnika położenia przepustnicy. To właśnie myślenie na zasadzie „gdzieś w pobliżu zasilania” często prowadzi do nieprawidłowych wniosków. Numer 11 natomiast to zdecydowanie nie miejsce pomiaru napięcia czujnika – jest to inny układ, prawdopodobnie przekaźnik lub część instalacji zasilającej inne komponenty, więc podłączenie w tutaj nie da nam informacji o rzeczywistym napięciu dochodzącym do czujnika. Natomiast numer 49 to wyraźnie przekaźnik, który steruje przepływem prądu, ale nie jest bezpośrednim źródłem zasilania dla analizowanego czujnika. Podłączenie woltomierza w tych miejscach dałoby błędny obraz sytuacji, a czasem nawet kompletnie nieprzydatny odczyt, niezwiązany z aktualną pracą czujnika położenia przepustnicy. Często spotykam się z takim błędem u początkujących – szukają napięcia „gdziekolwiek”, zamiast dokładnie przeanalizować schemat i znaleźć konkretny zacisk zasilający badany element. To dlatego tak ważne jest czytanie schematów i identyfikacja odpowiednich punktów pomiarowych – ułatwia to diagnostykę i zapobiega niepotrzebnym pomyłkom w praktyce warsztatowej. Moim zdaniem, dobrym nawykiem jest dokładne prześledzenie obwodu od źródła zasilania do samego czujnika, wtedy nie ma ryzyka błędnych pomiarów i niepotrzebnych rozczarowań.

Pytanie 39

Poprawność działania zregenerowanego alternatora, przed ponownym montażem do pojazdu, należy sprawdzić

A. montując go w innym pojeździe.

B. multimetrem uniwersalnym.

C. na stole warsztatowym.

D. na stole probierczym.

Sprawdzenie zregenerowanego alternatora na stole probierczym to zdecydowanie najbardziej profesjonalne i praktyczne rozwiązanie. Stół probierczy to specjalistyczne stanowisko diagnostyczne, które pozwala na symulację warunków pracy alternatora bardzo zbliżonych do tych, jakie panują w samochodzie. Dzięki temu można dokładnie ocenić pracę alternatora pod obciążeniem, sprawdzić napięcie ładowania, reakcję na zmianę obrotów i ogólną sprawność urządzenia. Co ważne, taki stół daje możliwość wychwycenia nawet drobnych nieprawidłowości, które w pojeździe mogłyby pozostać niezauważone aż do poważniejszej awarii. Moim zdaniem, jeśli ktoś naprawdę chce mieć pewność, że alternator po regeneracji działa jak należy, to nie powinien oszczędzać czasu na tej operacji. W branży motoryzacyjnej, szczególnie w profesjonalnych serwisach, taki sposób testowania jest właściwie standardem – nie tylko gwarantuje jakość usługi, ale też ogranicza ryzyko reklamacji i niepotrzebnych nerwów po montażu. Warto też pamiętać, że na stole probierczym można sprawdzić dodatkowe funkcje alternatora, jak np. działanie regulatora napięcia, stan szczotek czy diod prostowniczych. Z mojego doświadczenia wynika, że dobrze przeprowadzony test na stole probierczym pozwala uniknąć typowych problemów typu nierówne ładowanie czy podejrzane dźwięki po zamontowaniu alternatora do pojazdu. To po prostu najlepszy sposób na weryfikację przed montażem.

Pytanie 40

Za pomocą symbolu graficznego przedstawiono

A. silnik elektryczny prądu przemiennego.

B. prądnicę prądu przemiennego.

C. silnik elektryczny prądu stałego.

D. prądnicę prądu stałego.

Ten symbol graficzny przedstawia prądnicę prądu stałego, co jest zgodne z normami PN-EN oraz powszechnymi praktykami w dokumentacji technicznej. W kółku znajduje się litera 'G' oraz charakterystyczna pozioma kreska pod spodem, która od razu sugeruje, że chodzi o urządzenie generujące napięcie stałe. W praktyce prądnice prądu stałego były kiedyś podstawą wielu układów zasilania, szczególnie tam, gdzie zależało na stabilności napięcia i precyzyjnej regulacji. Do dziś spotyka się je w niektórych aplikacjach przemysłowych, np. w starszych systemach rozruchowych czy w napędach trakcyjnych. Moim zdaniem warto znać ten symbol, bo choć coraz rzadziej wykorzystuje się takie prądnice, ich obecność w starszych instalacjach nadal jest spotykana. Prądnicę prądu stałego łatwo odróżnić od innych maszyn elektrycznych właśnie po tej kresce, która symbolizuje stałość napięcia. Warto dodać, że według normy PN-EN 60617, podobne symbole, ale bez kreski lub z innym oznaczeniem, dotyczą prądnic prądu przemiennego albo silników. Z mojego doświadczenia, jeśli ktoś pracuje z dokumentacją techniczną, dobrze znać i rozróżniać te detale – unika się wtedy poważnych pomyłek podczas montażu lub diagnostyki instalacji. Uwzględnianie takich standardów to podstawa dobrej praktyki branżowej.

Rozpocznij nowy egzamin

Powrót do strony głównej
