Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 17 grudnia 2025 13:19
Data zakończenia: 17 grudnia 2025 13:49

Egzamin zdany!

Wynik: 24/40 punktów (60,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Która z wymienionych właściwości komponentów systemów automatyki, stosowanych w liniach produkcyjnych, ma kluczowe znaczenie przy projektowaniu linii do konfekcjonowania rozcieńczalników do farb i lakierów?

A. Efektywność

B. Iskrobezpieczeństwo

C. Bezobsługowość

D. Niezawodność

Wydajność, niezawodność i bezobsługowość to istotne cechy w projektowaniu układów automatyki, ale ich znaczenie w kontekście konfekcjonowania łatwopalnych substancji chemicznych, jakimi są rozcieńczalniki do farb i lakierów, nie może przeważać nad kwestią iskrobezpieczeństwa. Wydajność może przyciągać uwagę jako znaczący wskaźnik efektywności produkcji, jednak w kontekście substancji niebezpiecznych, zbyt duża wydajność może prowadzić do zminimalizowania zabezpieczeń, co stwarza ryzyko. Niezawodność jest istotna dla zapewnienia ciągłości i stabilności produkcji, lecz w przypadku wystąpienia awarii w systemie bez odpowiednich zabezpieczeń przeciwiskrowych, skutki mogą być katastrofalne. Bezobsługowość, mimo że zwiększa wygodę użytkowania i zmniejsza konieczność interwencji ze strony operatorów, może prowadzić do sytuacji, w których nie podejmuje się wystarczających działań kontrolnych dla zapobiegania zagrożeniom. Najistotniejsze w tym przypadku jest zapewnienie podstawowego bezpieczeństwa, które nie jest możliwe bez uwzględnienia normiskrobezpieczeństwa, co powinno być priorytetem w każdym projekcie związanym z automatyzacją procesów przemysłowych w strefach ryzyka. Pomijając zagadnienia iskrobezpieczeństwa, projektant naraża nie tylko zdrowie pracowników, ale również generuje potencjalne straty finansowe związane z przerwami w produkcji oraz odpowiedzialnością prawną.

Pytanie 2

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

A. A.

B. C.

C. D.

D. B.

Wybór odpowiedzi innej niż A może wynikać z niepełnego zrozumienia roli, jaką odgrywają falowniki w systemach zasilania silników trójfazowych. Przyrządy takie jak przełączniki, styczniki czy inne elementy elektryczne nie mają zdolności do bezpośredniej regulacji kierunku obrotów wirnika. Na przykład, przełącznik może jedynie zmieniać połączenia w obwodzie, co w teorii może wpłynąć na kierunek obrotów, jednak nie daje to możliwości precyzyjnego kontrolowania prędkości ani kierunku przed podłączeniem silnika do zasilania. Styczniki z kolei służą głównie do załączania i wyłączania obwodów, a nie do ich regulacji. Warto też zauważyć, że w praktycznych zastosowaniach, nieodpowiednie podejście do wyboru kierunku obrotów przed uruchomieniem silnika może prowadzić do uszkodzenia sprzętu, dlatego tak istotne jest korzystanie z falowników. W kontekście standardów branżowych, nieprzestrzeganie zasad dotyczących bezpiecznego uruchamiania silników może prowadzić do poważnych awarii i przestojów w pracy. Dlatego zrozumienie technologii falowników i ich znaczenia w systemach zasilania jest kluczowe dla profesjonalistów w dziedzinie automatyki.

Pytanie 3

Co należy zrobić w przypadku urazu kolana u pracownika po upadku z wysokości?

A. nałożyć bandaż na kolano po delikatnym wyprostowaniu nogi.

B. unieruchomić staw kolanowy na jakimkolwiek podparciu, nie zmieniając jego pozycji.

C. wyregulować nogę, lekko ciągnąc ją w dół.

D. umieścić poszkodowanego w ustalonej pozycji bocznej.

Błędem jest postrzeganie obandażowania kolana po wyprostowaniu nogi jako poprawnej metody postępowania w przypadku urazu kolana. Wyprostowanie nogi w przypadku uszkodzenia stawu kolanowego, szczególnie jeśli istnieje podejrzenie złamania lub skręcenia, może spowodować dalsze uszkodzenia tkanek, nerwów czy naczyń krwionośnych. Kolejnym nieprawidłowym podejściem jest próba nastawienia nogi przez pociąganie jej w dół; tego typu manipulacje są nie tylko niebezpieczne, ale mogą również prowadzić do poważnych powikłań, takich jak uszkodzenie więzadeł czy chrząstki stawowej. W medycynie ratunkowej kładzie się ogromny nacisk na unieruchomienie stawu w jego naturalnym położeniu, co minimalizuje ryzyko dalszych kontuzji. Ułożenie poszkodowanego w pozycji bocznej ustalonej również nie jest adekwatne, ponieważ ta pozycja może nie zapewnić odpowiedniej stabilizacji urazu kolana i nie jest przeznaczona do pierwszej pomocy w takich przypadkach. Zgodnie z normami i praktykami pierwszej pomocy, kluczową zasadą jest nie manipulowanie uszkodzonym stawem, lecz natychmiastowe unieruchomienie i wezwanie profesjonalnej pomocy medycznej. Zrozumienie tych zasad jest niezbędne, aby skutecznie i bezpiecznie reagować w sytuacjach kryzysowych.

Pytanie 4

Przepisy dotyczące usuwania używanych urządzeń elektronicznych nakładają obowiązek

A. przekazać je firmie zajmującej się odbiorem odpadów po wcześniejszym uzgodnieniu

B. pozostawić je obok kontenera na śmieci

C. wrzucić je do kosza na śmieci

D. wyrzucić je do pojemnika na śmieci po wcześniejszym stłuczeniu szyjki kineskopu

Odpowiedź "przekazać je firmie wywożącej śmieci po uprzednim uzgodnieniu" jest prawidłowa, ponieważ zgodnie z przepisami dotyczącymi gospodarki odpadami, w tym szczególnie dotyczy to urządzeń elektronicznych, istnieją ściśle określone procedury ich utylizacji. Utylizacja tego typu odpadów wymaga, aby były one przekazywane do wyspecjalizowanych firm, które mają odpowiednie zezwolenia i zasoby do ich bezpiecznego przetwarzania. Tego rodzaju przedsiębiorstwa posiadają technologie pozwalające na recykling części elektronicznych oraz odpowiednie metody unieszkodliwiania niebezpiecznych substancji, takich jak rtęć czy ołów, które mogą występować w niektórych urządzeniach. Przykładowo, wiele z tych firm oferuje usługi odbioru z miejsca zamieszkania, co ułatwia użytkownikom przestrzeganie przepisów. Przekazanie urządzeń wykwalifikowanym specjalistom nie tylko zapewnia zgodność z prawem, ale również chroni środowisko i zdrowie ludzi, zmniejszając ryzyko zanieczyszczenia.

Pytanie 5

Którego urządzenia nie wolno zasilać z źródła napięcia oznaczonego jako 400 V; 3/N/PE ~50 Hz?

A. Silnika trójfazowego klatkowego o napięciu międzyfazowym 400 V skojarzonego w Δ

B. Transformatora trójfazowego o napięciu górnym 400 V i skojarzeniu Dy5

C. Silnika jednofazowego o napięciu 230 V

D. Silnika prądu stałego o napięciu 400 V

Odpowiedzi wskazujące na inne urządzenia, takie jak silnik jednofazowy o napięciu 230 V, transformator trójfazowy o napięciu górnym 400 V, czy silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V skojarzonego w Δ, sugerują pewne nieporozumienia dotyczące zasilania elektrycznego i charakterystyki tych urządzeń. Silnik jednofazowy o napięciu 230 V nie może być podłączony do systemu 400 V bez zastosowania transformatora obniżającego napięcie, ponieważ może to prowadzić do uszkodzenia silnika. Transformator trójfazowy, mimo że może być zasilany napięciem 400 V, wymaga poprawnego doboru napięcia, a jego skojarzenie Dy5 oznacza, że napięcie międzyfazowe wynosi 400 V, co czyni go odpowiednim do pracy w tym systemie. Silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V jest zaprojektowany do pracy w systemach trójfazowych i bywa używany w wielu aplikacjach przemysłowych. Niezrozumienie tych podstawowych zasad zasilania prowadzi często do niebezpiecznych sytuacji w praktyce, takich jak niewłaściwe podłączenie urządzeń do źródeł energii, co może skutkować zarówno uszkodzeniem sprzętu, jak i zagrożeniem dla bezpieczeństwa operatorów. Każde urządzenie powinno być zasilane zgodnie z jego specyfikacją techniczną oraz odpowiednimi normami, aby uniknąć problemów eksploatacyjnych.

Pytanie 6

Aby sprawdzić stan bezpieczników, znaleźć niedokręcone złącza oraz zidentyfikować przegrzane elementy instalacji bez konieczności wyłączania zasilania, należy wykorzystać

A. miernik RLC

B. miernik parametrów instalacji

C. miernik uniwersalny

D. kamerę termowizyjną

Kamera termowizyjna jest specjalistycznym narzędziem, które pozwala na bezdotykowe monitorowanie temperatury obiektów w instalacjach elektrycznych. Dzięki wykrywaniu różnic temperatur, możliwe jest szybkie zlokalizowanie przegrzanych elementów, takich jak zwarcia, przeciążenia czy niedokręcone złącza, co może prowadzić do potencjalnych awarii. W praktyce, technicy często używają kamer termograficznych do regularnych przeglądów instalacji, co umożliwia wczesne wykrywanie problemów zanim dojdzie do uszkodzenia sprzętu czy pożaru. W branży energetycznej oraz budowlanej, zgodnie z normą NFPA 70E, regularne inspekcje termograficzne są kluczowe dla zapewnienia bezpieczeństwa i efektywności systemów elektrycznych. Zastosowanie kamery termograficznej jest zatem zgodne z najlepszymi praktykami konserwacyjnymi, a także przyczynia się do zmniejszenia kosztów eksploatacyjnych poprzez minimalizację ryzyka awarii.

Pytanie 7

Podczas dokręcania jednakowymi śrubami głowicy przedstawionej na rysunku należy zachować następującą kolejność:

A. 2-5-4-1-3-6

B. 6-3-5-2-4-1

C. 5-4-1-2-3-6

D. 1-6-4-3-2-5

Poprawna odpowiedź to 1-6-4-3-2-5, co wynika z zasad równomiernego rozkładu siły dokręcania śrub w głowicy silnika. Proces ten ma kluczowe znaczenie dla zapewnienia właściwego uszczelnienia oraz uniknięcia odkształceń, które mogą prowadzić do nieszczelności. Zaczynając od śruby centralnej (numery 1), a następnie przechodząc do śrub po przeciwnych stronach (6, 4, 3, 2 i 5) tworzymy wzorzec krzyżowy. Tego typu metoda dokręcania jest powszechnie stosowana w przemyśle motoryzacyjnym oraz w konstrukcjach maszyn, gdzie precyzyjne rozłożenie nacisku jest kluczowe. Przy właściwym dokręcaniu zapewniamy, że uszczelka głowicy jest odpowiednio ściśnięta, co pozwala na uniknięcie wycieków płynów oraz podnosi ogólną żywotność silnika. Zastosowanie tej techniki nie tylko wpływa na wydajność silnika, ale także na trwałość podzespołów, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 8

Osoba pracująca na linii produkcyjnej blach, która prowadzi proces odlewania taśmy cynkowo-tytanowej, powinna poza obuwiem, rękawicami i kaskiem roboczym posiadać odzież

A. bawełnianą w formie kombinezonu

B. termoaktywną

C. roboczą trudnopalną

D. roboczą standardową

Odpowiedzi takie jak "robocze zwykłe", "termoaktywne" oraz "bawełniane typu kombinezon" są niewłaściwe w kontekście pracy przy procesie odlewania taśmy cynkowo-tytanowej. Odzież robocza zwykła nie zapewnia odpowiedniej ochrony przed wysoką temperaturą oraz ogniem, co jest kluczowe w tym środowisku. Ubrania wykonane z materiałów nieodpornych na ogień mogą ulec zapaleniu w przypadku kontaktu z płomieniem lub iskrami, co naraża pracownika na poważne ryzyko poparzeń oraz innych obrażeń. Odzież termoaktywna, choć ma swoje miejsce w odzieży roboczej, nie oferuje wystarczającej ochrony przed ogniem i nie jest zaprojektowana do pracy w ekstremalnych warunkach cieplnych. Natomiast bawełniane kombinezony, mimo że są wygodne, również nie mają właściwości trudnopalnych, co czyni je niewłaściwym wyborem w tej specyficznej sytuacji. Niezrozumienie znaczenia stosowania odpowiednich materiałów w odzieży roboczej może prowadzić do niebezpiecznych sytuacji, dlatego kluczowe jest, aby wszyscy pracownicy byli świadomi zagrożeń związanych z ich środowiskiem pracy i stosowali odpowiednie środki ochrony osobistej, które spełniają wszelkie normy oraz przepisy bezpieczeństwa.

Pytanie 9

Na rysunku zamieszczono element, który zabezpiecza przed

A. zwarciem doziemnym.

B. chwilowym zanikiem napięcia.

C. gwałtownym wzrostem napięcia.

D. zwarciem i przeciążeniem.

W przypadku wyboru odpowiedzi dotyczącej zwarcia i przeciążenia, należy zauważyć, że wyłączniki różnicowoprądowe nie są zaprojektowane do ochrony przed przeciążeniem. Ich funkcja koncentruje się na detekcji prądu różnicowego, co oznacza, że nie wykryją one sytuacji, w których prąd przekracza wartości nominalne, co jest typowe dla przeciążeń. Zamiast tego, do ochrony przed przeciążeniem stosuje się wyłączniki nadprądowe, które działają na innej zasadzie. Z kolei odpowiedź dotycząca chwilowego zaniku napięcia jest również błędna, ponieważ wyłączniki różnicowoprądowe nie reagują na zmiany w napięciu, lecz na różnice w prądzie. Gwałtowny wzrost napięcia, z kolei, może zagrażać urządzeniom elektrycznym, lecz wyłączniki różnicowoprądowe nie są w stanie zabezpieczyć przed takimi zdarzeniami; do tego celu stosuje się ograniczniki przepięć. Warto również podkreślić, że mylenie tych elementów ochronnych prowadzi do poważnych błędów w projektowaniu i eksploatacji instalacji elektrycznych, co może stwarzać zagrożenie zarówno dla ludzi, jak i dla mienia. Dlatego ważne jest, aby rozumieć różnice między tymi urządzeniami oraz ich specyficzne zastosowania w kontekście ochrony przed różnymi rodzajami zagrożeń elektrycznych.

Pytanie 10

Na rysunku przedstawiono

A. wyłącznik silnikowy.

B. zabezpieczenie przeciążeniowe.

C. przekaźnik czasowy.

D. układ antyprzepięciowy.

Przykładem prawidłowej odpowiedzi jest przekaźnik czasowy, którego główną funkcją jest zarządzanie czasem w procesach automatyki. Urządzenie to umożliwia opóźnienie włączenia lub wyłączenia obwodów elektrycznych, co jest kluczowe w wielu aplikacjach przemysłowych. Przekaźniki czasowe znajdują zastosowanie w automatyzacji procesów, takich jak zarządzanie oświetleniem, wentylacją czy włączanie urządzeń w odpowiednich przedziałach czasowych. Dzięki regulowanym pokrętłom do ustawiania czasu, operatorzy mogą dostosować czas działania urządzenia do specyficznych potrzeb systemu. Standardy branżowe, takie jak IEC 60947-5-1, definiują wymagania dla takich urządzeń, co zapewnia ich niezawodność i bezpieczeństwo użytkowania. Znajomość i umiejętność prawidłowego używania przekaźników czasowych jest fundamentalna w projektowaniu układów automatyki, co pozwala na efektywne wykorzystanie zasobów i redukcję kosztów operacyjnych.

Pytanie 11

Jakie są właściwe etapy postępowania podczas rozbierania urządzenia mechatronicznego?

A. Odłączenie instalacji zewnętrznych, wyciągnięcie elementów ustalających, zdjęcie osłon oraz pokryw, wyciągnięcie elementów zabezpieczających

B. Zdjęcie osłon oraz pokryw, wyciągnięcie elementów zabezpieczających, odłączenie instalacji zewnętrznych, wyciągnięcie elementów ustalających

C. Odłączenie instalacji zewnętrznych, zdjęcie osłon oraz pokryw, wyciągnięcie elementów zabezpieczających, wyciągnięcie elementów ustalających

D. Wyciągnięcie elementów zabezpieczających, odłączenie instalacji zewnętrznych, zdjęcie osłon oraz pokryw, wyciągnięcie elementów ustalających

Prawidłowa kolejność czynności podczas demontażu urządzenia mechatronicznego zaczyna się od odłączenia instalacji zewnętrznych, co jest kluczowe dla zapewnienia bezpieczeństwa i ochrony przed przypadkowymi uszkodzeniami. Po odłączeniu zasilania i innych systemów zewnętrznych, można przejść do zdjęcia osłon i pokryw, które mają na celu ochronę wewnętrznych komponentów przed zanieczyszczeniami oraz uszkodzeniami mechanicznymi. Następnie, wyciągnięcie elementów zabezpieczających jest niezbędne, by umożliwić dostęp do kluczowych części mechanizmu. Na końcu usuwa się elementy ustalające, co pozwala na swobodne wyjęcie podzespołów. Ta sekwencja jest zgodna z najlepszymi praktykami w zakresie BHP i technik demontażu, które podkreślają znaczenie bezpieczeństwa w miejscu pracy oraz minimalizację ryzyka uszkodzenia sprzętu. Przykładem zastosowania tej metody może być demontaż silnika elektrycznego, gdzie każdy z tych kroków ma kluczowe znaczenie dla skuteczności i bezpieczeństwa operacji.

Pytanie 12

W trakcie serwisowania urządzenia mechatronicznego, w którym istnieje ryzyko wystąpienia napięcia elektrycznego, technik mechatronik powinien stosować

A. nienaruszonych narzędzi izolowanych

B. rękawic ochronnych i fartucha ochronnego

C. szczypiec oraz zestawu wkrętaków

D. okularów ochronnych i fartucha ochronnego

Używanie nieuszkodzonych narzędzi izolowanych jest kluczowym elementem zapewnienia bezpieczeństwa podczas pracy z urządzeniami mechatronicznymi, w których może występować niebezpieczne napięcie elektryczne. Narzędzia izolowane, takie jak śrubokręty, szczypce czy klucze, są zaprojektowane z myślą o minimalizacji ryzyka porażenia prądem elektrycznym. Izolacja narzędzi powinna spełniać odpowiednie normy, takie jak IEC 60900, które określają wymagania dotyczące narzędzi używanych w obszarach narażonych na wysokie napięcia. Przykładem zastosowania izolowanych narzędzi może być naprawa elektrycznych systemów sterowania w robotach przemysłowych, gdzie dostęp do napięciowych elementów urządzenia wiąże się z ryzykiem. W praktyce, stosowanie tych narzędzi powinno być rutyną w codziennej pracy mechatronika, a przed każdym użyciem należy upewnić się, że nie ma widocznych uszkodzeń izolacji. Regularne kontrole i konserwacja narzędzi izolowanych są również niezbędne, aby zapewnić ich niezawodność i skuteczność.

Pytanie 13

Aby chronić silnik przed wystąpieniem napięcia zasilającego po krótkim zgaśnięciu, należy użyć przekaźnika

A. podnapięciowy zwłoczny

B. nadprądowy zwłoczny

C. różnicowoprądowy

D. nadnapięciowy zwłoczny

Wybór innych typów przekaźników, takich jak nadnapięciowy zwłoczny, nadprądowy zwłoczny czy różnicowoprądowy, nie jest odpowiedni w kontekście zabezpieczania silnika przed pojawieniem się napięcia zasilania po krótkotrwałym zaniku. Przekaźnik nadnapięciowy zwłoczny jest zaprojektowany do wyłączania obwodu, gdy napięcie przekracza ustaloną wartość, co w przypadku zaniku napięcia nie zabezpiecza silnika, lecz może doprowadzić do niebezpiecznej sytuacji, gdy napięcie powraca. Nadprądowy zwłoczny z kolei ma na celu zabezpieczenie przed przeciążeniem, a nie przed zanikami napięcia, więc jego funkcjonalność w tym kontekście będzie niewystarczająca. Przekaźnik różnicowoprądowy wykrywa różnice w prądzie między przewodami roboczymi, chroniąc przed porażeniem elektrycznym, ale nie zareaguje na zmiany w napięciu zasilania. Wybór niewłaściwego przekaźnika może prowadzić do potencjalnych uszkodzeń silnika, a także stwarzać ryzyko dla osób pracujących w pobliżu. Dlatego istotne jest zrozumienie specyfiki działania różnych typów przekaźników, aby skutecznie zabezpieczyć urządzenia w warunkach zmienności napięcia zasilania.

Pytanie 14

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionej na rysunku.

A. 1,6,2,3,4,5

B. 6,2,4,3,5,1

C. 2,5,3,6,4,1

D. 5,1,3,4,6,2

Prawidłowa kolejność dokręcania śrub lub nakrętek w podzespołach mechanicznych ma kluczowe znaczenie dla zapewnienia stabilności i trwałości połączenia. Wybór kolejności 2,5,3,6,4,1 jest zgodny z zasadą równomiernego rozkładu siły nacisku, co jest istotne w zapobieganiu skrzywieniu elementów. W praktyce stosowanie kolejności krzyżowej lub gwiazdowej, takich jak ta, minimalizuje ryzyko nierównomiernego docisku, co z kolei przyczynia się do dłuższej żywotności podzespołu. Przykładem może być montaż silnika, gdzie odpowiednie dokręcenie głowicy cylindrów w ustalonej kolejności jest kluczowe dla zachowania szczelności i efektywności pracy silnika. Zgodnie z normami branżowymi, takimi jak ISO 16047, prawidłowe dokręcanie śrub powinno być wykonywane z użyciem momentomierza, aby zapewnić, że zastosowane siły są zgodne z wartościami producenta. Zapewnienie, że siły są równomiernie rozłożone, nie tylko zwiększa integrację konstrukcji, ale także zmniejsza ryzyko awarii w trakcie użytkowania.

Pytanie 15

Demontaż połączenia kołkowego wykonuje się narzędziem przedstawionym na rysunku

A. D.

B. B.

C. A.

D. C.

Odpowiedź D jest prawidłowa, ponieważ narzędzie przedstawione jako przecinak jest specjalistycznym narzędziem przeznaczonym do demontażu połączeń kołkowych. Przecinak działa poprzez wybijanie kołków, co jest kluczowe w wielu procesach montażowych i demontażowych w różnych branżach, takich jak budownictwo, mechanika czy inżynieria. Użycie przecinaka wymaga precyzyjnej aplikacji siły, aby nie uszkodzić otaczających elementów. Zgodnie z najlepszymi praktykami, przed użyciem tego narzędzia należy ocenić, czy kołki są odpowiednio zabezpieczone i czy materiał, z którego są wykonane, nie jest podatny na uszkodzenia. Zastosowanie przecinaka w pracy z połączeniami kołkowymi pozwala na szybkie i efektywne usunięcie elementów łączących, co może znacznie przyspieszyć procesy naprawcze i konserwacyjne.

Pytanie 16

Czynniki zagrażające zdrowiu ludzi, związane z użyciem urządzeń hydraulicznych, są w głównej mierze spowodowane przez

A. wibracje oraz hałas.

B. duże przepływy prądów.

C. wysokie ciśnienia płynów oraz ogromne siły.

D. wysokie temperatury płynów.

Odpowiedź dotycząca wysokich ciśnień cieczy i dużych sił jako zagrożeń dla zdrowia człowieka w kontekście urządzeń hydraulicznych jest poprawna. Urządzenia hydrauliczne działają na zasadzie wykorzystania ciśnienia cieczy do przenoszenia sił i momentów, co czyni je niezwykle efektywnymi w wielu zastosowaniach przemysłowych. Wysokie ciśnienie w układach hydraulicznych, które może osiągać wartości kilkuset barów, stwarza ryzyko nie tylko uszkodzenia samych urządzeń, ale również poważnych wypadków, jeśli system ulegnie awarii. Przykładem może być wybuch węża hydraulicznego, który może prowadzić do niebezpiecznych sytuacji, takich jak obrażenia ciała pracowników. Dlatego w branży hydraulicznej istnieją ścisłe normy bezpieczeństwa, takie jak ISO 4413, które określają wymagania dotyczące hydraulicznych systemów zasilania, aby minimalizować ryzyko związane z wysokim ciśnieniem i siłami. Użytkownicy urządzeń hydraulicznych powinni być odpowiednio przeszkoleni, a urządzenia poddawane regularnym inspekcjom, aby zapewnić ich bezpieczeństwo i sprawność działania.

Pytanie 17

Jakie środki ochrony osobistej, oprócz kasku ochronnego, powinien założyć pracownik wykonujący konserwację wyłączonego z eksploatacji urządzenia mechatronicznego w hali produkcyjnej?

A. Rękawice ochronne

B. Okulary ochronne

C. Odzież ochronna

D. Buty ochronne

Podczas pracy w hali produkcyjnej, gdzie konserwacja urządzenia mechatronicznego jest przeprowadzana, wybór odpowiednich środków ochrony indywidualnej jest kluczowy dla zapewnienia bezpieczeństwa pracowników. Chociaż odzież ochronna, okulary ochronne i buty ochronne są istotnymi elementami ochrony, to ich rolę w kontekście konserwacji często się bagatelizuje. Odzież ochronna, mimo że chroni przed zabrudzeniami i drobnymi urazami, nie zapewnia takiego poziomu ochrony dłoni, jak rękawice ochronne. Często można spotkać nieprawidłowe przekonanie, że odzież wystarczająco chroni przed kontaktami z ostrymi elementami lub substancjami chemicznymi. Ponadto, okulary ochronne, które mają na celu zabezpieczenie oczu przed odpryskami, nie chronią innych części ciała, takich jak ręce, które są narażone na bezpośrednie uszkodzenia. Buty ochronne, choć są niezbędne dla ochrony stóp przed ciężkimi przedmiotami czy upadkami, nie zmieniają faktu, że to rękawice są najbardziej krytycznym elementem ochrony podczas wykonywania precyzyjnych operacji wymagających dużej zręczności i bliskiego kontaktu z urządzeniem. W rzeczywistości, brak odpowiednich rękawic może prowadzić do poważnych urazów, co podkreśla znaczenie ich użycia w każdym przypadku, gdzie ryzyko uszkodzenia dłoni jest obecne. Dlatego ważne jest, aby nie lekceważyć znaczenia rękawic ochronnych i zrozumieć, że są one nie tylko dodatkiem do stroju roboczego, ale kluczowym elementem systemu zabezpieczeń w środowisku przemysłowym.

Pytanie 18

Jeśli w trakcie standardowych warunków eksploatacji pneumatyczne urządzenie mechatroniczne generuje duże drgania, to osoba obsługująca powinna być wyposażona w

A. obuwie ochronne.

B. okulary ochronne.

C. kask zabezpieczający.

D. rękawice antywibracyjne.

Obuwie profilaktyczne, kask ochronny oraz okulary ochronne są elementami wyposażenia ochronnego, które mają swoje konkretne zastosowanie w różnych warunkach pracy, jednak nie odpowiadają one na specyficzne zagrożenia związane z drganiami generowanymi przez pneumatyczne urządzenia mechatroniczne. Obuwie profilaktyczne może chronić przed urazami stóp, ale nie ma wpływu na ochronę przed drganiami. W przypadku obsługi narzędzi wytwarzających drgania, pracownik jest narażony na potencjalne uszkodzenia rąk, co sprawia, że ochrona rąk jest kluczowym priorytetem. Kask ochronny jest niezbędny w sytuacjach, gdy istnieje ryzyko uderzeń w głowę lub upadku przedmiotów, ale nie wpływa na ochronę operatora przed skutkami drgań. Z kolei okulary ochronne chronią wzrok przed odpryskami czy pyłem, lecz również nie odpowiadają na problem drgań. Typowym błędem myślowym, który prowadzi do wyboru tych elementów, jest niedocenienie wpływu drgań na zdrowie operatora i przekonanie, że standardowe środki ochrony osobistej są wystarczające. W rzeczywistości, aby skutecznie chronić zdrowie pracowników w takich warunkach, konieczne jest stosowanie dedykowanych rozwiązań, jak rękawice antywibracyjne, które nie tylko zmniejszają ryzyko urazów, ale także poprawiają komfort pracy i efektywność operacyjną.

Pytanie 19

Po przeprowadzeniu napraw w szafie sterowniczej numerycznej obrabiarki, pracownik doznał porażenia prądem. Jest nieprzytomny, lecz oddycha. W pierwszej kolejności, po odłączeniu go od źródła prądu, powinno się wykonać następujące kroki:

A. ustawić poszkodowanego na boku, zapewnić mu świeże powietrze i rozpocząć sztuczne oddychanie

B. wezwać pomoc medyczną, położyć poszkodowanego na plecach i rozpocząć sztuczne oddychanie

C. ustawić poszkodowanego w stabilnej pozycji bocznej i wezwać pomoc medyczną

D. ułożyć poszkodowanego na noszach w wygodnej pozycji i przetransportować go do lekarza w celu oceny stanu zdrowia

Odpowiedź, w której porażony zostaje ułożony w pozycji bocznej ustalonej, jest prawidłowa, ponieważ zapewnia to drożność dróg oddechowych i minimalizuje ryzyko aspiracji. Pozycja ta jest kluczowa w przypadku osób nieprzytomnych, które oddychają, ponieważ pozwala na swobodne wydostawanie się ewentualnych wydzielin, a jednocześnie chroni przed zadławieniem. Wzywając pomoc lekarską, dbamy o to, aby profesjonalna interwencja mogła zostać podjęta jak najszybciej, co jest szczególnie ważne w przypadku porażenia prądem, które może prowadzić do poważnych uszkodzeń wewnętrznych. W praktyce, osoby pracujące w środowisku przemysłowym powinny być przeszkolone w zakresie udzielania pierwszej pomocy, co jest zgodne z normą ISO 45001 dotyczącą zarządzania bezpieczeństwem i zdrowiem w pracy. Przykładowo, jeśli pracownik ulegnie porażeniu, niezwłocznie należy ocenić jego stan, a po umieszczeniu go w odpowiedniej pozycji, regularnie kontrolować jego oddech i reakcje, co jest kluczowe do oceny jego stanu przed przybyciem służb medycznych.

Pytanie 20

Jakiego koloru powinna być izolacja przewodu PE?

A. Zielony.

B. Brązowy.

C. Niebieski.

D. Żółto-zielony.

Przewód PE, czyli Protective Earth, powinien być w kolorze żółto-zielonym. To jest standard, który obowiązuje w normie IEC 60446 i w innych przepisach dotyczących instalacji elektrycznych. Przewód PE jest naprawdę ważny, bo chroni nas przed porażeniem prądem. Dlatego jasne oznaczenie tego przewodu jest kluczowe dla bezpieczeństwa ludzi i urządzeń. Dzięki żółto-zielonemu kolorowi elektrycy od razu wiedzą, jaka jest jego funkcja, co ułatwia pracę i sprawia, że wszystko jest zgodne z międzynarodowymi standardami. Kiedy coś się dzieje i awaria występuje, ten przewód powinien odprowadzać nadmiar prądu do ziemi, zmniejszając ryzyko porażenia lub uszkodzenia sprzętu. Oznaczenie w odpowiednim kolorze pozwala na szybkie zidentyfikowanie przewodów, co jest niezbędne podczas montażu czy serwisu. Właściwe oznaczenie to też kwestia ważna, bo prawo wymaga, żeby projektanci i wykonawcy przestrzegali tych norm.

Pytanie 21

Jakie środki ochrony osobistej powinien używać pracownik obsługujący tokarkę precyzyjną?

A. Maskę osłaniającą twarz

B. Rękawice i nauszniki ochronne

C. Okulary ochronne

D. Czapkę z daszkiem

Okulary ochronne są kluczowym środkiem ochrony indywidualnej dla pracowników obsługujących tokarki precyzyjne. Ich zastosowanie ma na celu zabezpieczenie oczu przed odłamkami, pyłem oraz innymi niebezpiecznymi substancjami, które mogą powstawać podczas obróbki materiałów. Standardy BHP w przemyśle zalecają noszenie okularów ochronnych z odpowiednimi filtrami, które chronią przed szkodliwym promieniowaniem oraz zapewniają odpowiednią widoczność. Przykładowo, podczas frezowania lub toczenia metalu, mogą występować odpryski, które stanowią bezpośrednie zagrożenie dla wzroku. Dobre praktyki wskazują, że okulary powinny być przystosowane do specyficznych warunków pracy, a ich wybór powinien być zgodny z normami PN-EN 166 oraz PN-EN 170. Ponadto, pracownicy powinni być przeszkoleni w zakresie korzystania z tych środków ochrony, aby maksymalizować ich skuteczność.

Pytanie 22

Do zdejmowania izolacji z przewodów elektrycznych należy zastosować narzędzie przedstawione na rysunku

A. C.

B. B.

C. D.

D. A.

Szczypce do ściągania izolacji, oznaczone literą D, są specjalistycznym narzędziem zaprojektowanym do zdejmowania izolacji z przewodów elektrycznych. Dzięki swojej konstrukcji, pozwalają na precyzyjne i kontrolowane usunięcie izolacji bez uszkadzania samego przewodu. To kluczowe, ponieważ uszkodzenie przewodu może prowadzić do niebezpieczeństw związanych z przewodnictwem elektrycznym, takich jak zwarcia czy przerwy w obwodzie. W praktyce, użycie odpowiednich szczypiec eliminuje ryzyko przypadkowego przecięcia przewodu, co jest powszechnym problemem przy używaniu nieodpowiednich narzędzi. Zaleca się, aby w każdej instalacji elektrycznej stosować narzędzia zgodne z normami bezpieczeństwa oraz z zasadami BHP, co zapewnia nie tylko wygodę pracy, ale przede wszystkim bezpieczeństwo użytkowników. Zastosowanie szczypiec do ściągania izolacji jest niezbędne w procesach montażowych i konserwacyjnych, gdzie precyzja i bezpieczeństwo są kluczowe. Dobrze dobrane narzędzia w znaczący sposób zwiększają efektywność pracy oraz minimalizują ryzyko wystąpienia usterek.

Pytanie 23

Wartość natężenia oświetlenia podczas wykonywania precyzyjnych zadań powinna wynosić

A. 300 lx

B. 100 lx

C. 600 lx

D. 800 lx

Wybór natężenia oświetlenia mniejszego niż 800 lx w kontekście precyzyjnych prac wiąże się z wieloma niebezpiecznymi konsekwencjami. Natężenie 600 lx, 300 lx czy 100 lx może wydawać się wystarczające w mniej wymagających warunkach, jednak w przypadku zadań wymagających dużej dokładności, takich jak montaż komponentów elektronicznych lub prace laboratoryjne, zbyt niskie oświetlenie może prowadzić do poważnych błędów. Przykładowo, oświetlenie na poziomie 600 lx może nie dostarczyć wystarczającej widoczności, co zwiększa ryzyko popełnienia błędów, które mogą skutkować uszkodzeniem delikatnych części lub złożeniem wadliwych produktów. Natężenie 300 lx to wartość, która w praktyce jest stosowana w biurach, ale nie jest to poziom odpowiedni dla precyzyjnych prac, gdzie każdy detal ma znaczenie. Natomiast 100 lx to wartość, która mogłaby być tolerowana w pomieszczeniach magazynowych, ale nie w sytuacjach wymagających szczególnej uwagi. Z tego względu, przy podejmowaniu decyzji o poziomie oświetlenia, ważne jest, aby kierować się standardami i zaleceniami branżowymi, które jasno określają wymagania w tej dziedzinie. Nieprawidłowe oszacowanie natężenia oświetlenia może prowadzić do nieefektywności pracy oraz zwiększenia ryzyka wypadków. Z tego względu, dla zapewnienia bezpieczeństwa i jakości, zawsze należy dążyć do osiągnięcia optymalnych warunków oświetleniowych.

Pytanie 24

Jaki aparat elektryczny jest wykorzystywany do ochrony silnika indukcyjnego przed przeciążeniem?

A. Przekaźnik termobimetalowy

B. Wyłącznik nadmiarowy

C. Wyłącznik różnicowoprądowy

D. Stycznik elektromagnetyczny

Wyłącznik nadmiarowy, stycznik elektromagnetyczny oraz wyłącznik różnicowoprądowy to urządzenia, które pełnią różne funkcje w systemach elektrycznych, ale nie są odpowiednie do zabezpieczenia silnika indukcyjnego przed przeciążeniem. Wyłącznik nadmiarowy, mimo że jest używany do ochrony przed przeciążeniem, działa na zasadzie automatycznego wyłączania obwodu przy przekroczeniu określonego prądu. Jednak nie jest on dostosowany do specyficznych warunków pracy silników indukcyjnych, gdzie ważne jest szybkie reagowanie na zmiany obciążenia. Stycznik elektromagnetyczny, z drugiej strony, służy do załączania i wyłączania obwodów elektrycznych, a jego zadanie polega na kontrolowaniu przepływu energii elektrycznej, a nie na monitorowaniu stanu przeciążenia. Wyłącznik różnicowoprądowy jest przeznaczony głównie do ochrony ludzi przed porażeniem prądem elektrycznym, a jego działanie opiera się na wykrywaniu różnicy prądu między przewodami zasilającymi, co nie ma związku z przeciążeniem silnika. Wybór niewłaściwego urządzenia do ochrony silnika może prowadzić do uszkodzenia sprzętu, a także do niebezpieczeństwa dla użytkowników. Dlatego ważne jest, aby w odpowiedni sposób dobierać komponenty zabezpieczające zgodnie z ich funkcjami oraz zaleceniami producentów i normami branżowymi.

Pytanie 25

Symbol przedstawiony na rysunku należy umieścić na urządzeniu

A. zasilanym trójfazowo.

B. emitującym światło.

C. o szybko wirujących elementach.

D. o groźnej promieniotwórczości.

Odpowiedź "o groźnej promieniotwórczości" jest poprawna, ponieważ symbol przedstawiony na rysunku to międzynarodowy znak ostrzegawczy używany do oznaczania obecności promieniowania jonizującego. Symbol ten informuje użytkowników o zagrożeniu związanym z materiałami lub urządzeniami emitującymi promieniowanie, które mogą być szkodliwe dla zdrowia. Zgodnie z normą ISO 7010, znaki ostrzegawcze powinny być widoczne i zrozumiałe, aby skutecznie informować o potencjalnym ryzyku. Przykładem zastosowania tego symbolu są laboratoria, zakłady przemysłowe oraz miejsca, gdzie składowane są materiały radioaktywne. W takich lokalizacjach, odpowiednie oznakowanie i przestrzeganie procedur bezpieczeństwa jest kluczowe, aby zminimalizować ryzyko narażenia pracowników i osób postronnych na szkodliwe skutki promieniowania. Użycie tego symbolu jest zgodne z najlepszymi praktykami w dziedzinie zarządzania bezpieczeństwem, które wymagają identyfikacji i oznaczania zagrożeń, co jest istotne dla ochrony zdrowia publicznego.

Pytanie 26

Pracownik upadł na twardą nawierzchnię z wysokości 4 metrów i doznał drobnego urazu głowy, jednak jest przytomny i odczuwa mrowienie w kończynach. Co należy zrobić w pierwszej kolejności?

A. posadzić poszkodowanego na krześle i opatrzyć ranę głowy

B. podnieść poszkodowanego i opatrzyć ranę głowy

C. przenieść poszkodowanego w bezpieczne miejsce i wezwać pomoc

D. pozostawić poszkodowanego w pozycji leżącej i wezwać pomoc

W sytuacji, gdy pracownik doznał urazu po upadku z wysokości, kluczowe jest zapewnienie mu bezpieczeństwa oraz niedopuszczenie do pogorszenia jego stanu. Pozostawienie poszkodowanego w pozycji leżącej minimalizuje ryzyko poważniejszych obrażeń, takich jak uraz kręgosłupa czy wstrząs mózgu. W takiej pozycji można również monitorować jego stan oraz ułatwić dostęp do oddechu, co jest istotne w przypadku potencjalnych problemów z oddychaniem. Natychmiastowe wezwanie pomocy medycznej jest niezbędne, ponieważ tylko wykwalifikowany personel medyczny może przeprowadzić szczegółową ocenę stanu poszkodowanego oraz zapewnić odpowiednie leczenie. Dobre praktyki w zakresie pierwszej pomocy podkreślają, że nie należy przemieszczać poszkodowanego, chyba że grozi mu bezpośrednie niebezpieczeństwo, takie jak pożar czy wybuch. Na przykład, w przypadku urazów głowy, stabilizacja kręgosłupa jest absolutnie priorytetowa. Zastosowanie standardów pierwszej pomocy, takich jak ABC (Airway, Breathing, Circulation), pozwala na efektywne zarządzanie sytuacją, zapewniając bezpieczeństwo i komfort poszkodowanego do czasu przybycia służb medycznych.

Pytanie 27

Na obudowie urządzenia wystąpiło niebezpieczne napięcie dotykowe. Który wyłącznik zredukowałby zasilanie urządzenia, gdy ktoś dotknie jego obudowy?

A. Różnicowoprądowy

B. Silnikowy

C. Termiczny

D. Nadprądowy

Wyłącznik termiczny, silnikowy oraz nadprądowy nie są odpowiednimi rozwiązaniami w sytuacji, gdy na obudowie urządzenia pojawia się niebezpieczne napięcie dotykowe. Wyłącznik termiczny jest przeznaczony głównie do ochrony przed przegrzaniem obwodów, co wiąże się z nadmiernym wydzielaniem ciepła, a nie bezpośrednio z zagrożeniem porażeniem prądem. Działa on na zasadzie odcinania zasilania w sytuacji, gdy prąd przekracza określoną wartość przez określony czas, co może nie zadziałać w przypadku nagłego upływu prądu do ziemi. Wyłącznik silnikowy, z drugiej strony, jest zaprojektowany do ochrony silników elektrycznych przed przeciążeniem oraz zwarciami, a nie do reagowania na niebezpieczne napięcie dotykowe. Jego funkcjonalność jest ograniczona do konkretnego zastosowania w silnikach, co sprawia, że nie nadaje się do ochrony osób przed porażeniem. Wyłącznik nadprądowy, choć jest istotnym elementem zabezpieczeń elektrycznych, również działa na zasadzie detekcji nadmiernego prądu i nie jest w stanie wykryć niewielkich upływów prądowych, które mogą wystąpić w przypadku kontaktu z obudową urządzenia. Tego typu podejście do zabezpieczeń często prowadzi do błędnych wniosków, gdzie myli się, że jakiekolwiek odcięcie zasilania w przypadku przeciążeń jest wystarczające dla ochrony przed porażeniem, co jest nieprawdziwe. Właściwe zabezpieczenie przed porażeniem prądem wymaga zastosowania odpowiednich technologii, takich jak RCD, które są zaprojektowane do szybkiej reakcji na sytuacje zagrażające zdrowiu użytkowników.

Pytanie 28

Technik, podczas naprawy urządzenia mechatronicznego, doznał porażenia prądem elektrycznym, upadł na ziemię i przestał oddychać. Osoba udzielająca pierwszej pomocy powinna zainicjować działania ratunkowe?

A. natychmiastowo i kontynuować do momentu przybycia ratownika medycznego

B. po poinformowaniu osoby przełożonej

C. po upływie kilkunastu sekund, sprawdzając w tym czasie tętno

D. po wezwaniu pomocy medycznej

Odpowiedź, że osoba udzielająca pomocy powinna niezwłocznie podjąć akcję ratunkową i prowadzić ją do przybycia ratownika medycznego, jest poprawna z kilku powodów. W sytuacji, gdy pracownik jest porażony prądem i stracił przytomność, czas jest kluczowy. Niezwłoczna interwencja może uratować życie, a każdy opóźnienie zwiększa ryzyko poważnych konsekwencji zdrowotnych. Zgodnie z wytycznymi Europejskiej Rady Resuscytacji (ERC), pierwsza pomoc powinna być udzielana jak najszybciej, aby zapewnić dostęp do oddechu i krążenia. Należy ocenić sytuację, zabezpieczyć miejsce zdarzenia oraz sprawdzić, czy osoba jest przytomna. Jeśli nie oddycha, konieczne jest rozpoczęcie resuscytacji krążeniowo-oddechowej (RKO), a jednocześnie należy wezwać pomoc medyczną. Przykładowo, w przypadku porażenia prądem elektrycznym, istotne jest również upewnienie się, że źródło prądu zostało odłączone, aby uniknąć dalszego zagrożenia. Działania te są zgodne z najlepszymi praktykami w zakresie pierwszej pomocy i podkreślają znaczenie szybkiej reakcji w sytuacjach zagrożenia życia.

Pytanie 29

Które kolory przewodów należy zastosować do połączenia urządzenia z siecią pokazaną na rysunku?

A. PE - żółto-zielony, N - czarny, LI - niebieski.

B. PE - żółto-zielony, N - niebieski, LI - czarny.

C. PE - niebieski, N - żółto-zielony, LI - brązowy.

D. PE - brązowy, N - niebieski, LI - czarny.

Poprawna odpowiedź to PE - żółto-zielony, N - niebieski, LI - czarny. W instalacjach elektrycznych zgodnie z normami PN-EN 60446 oraz PN-IEC 60446, kolory przewodów są ściśle określone dla zapewnienia bezpieczeństwa i poprawności wykonania połączeń. Przewód ochronny (PE) zawsze powinien być oznaczony kolorem żółto-zielonym, co wskazuje na jego funkcję ochronną, zabezpieczającą przed porażeniem prądem. Przewód neutralny (N) powinien mieć kolor niebieski, co jest standardem międzynarodowym, ułatwiającym identyfikację i poprawne podłączenie urządzeń. Przewód fazowy (L1) w tym przypadku oznaczono kolorem czarnym, co jest jedną z akceptowanych opcji. Te standardy nie tylko zwiększają bezpieczeństwo, ale również ułatwiają prace konserwacyjne, gdyż wyraźna kolorystyka pozwala na szybkie rozpoznanie funkcji poszczególnych przewodów. Dla przykładu, w przypadku awarii systemu elektrycznego, znajomość tych standardów pozwala technikom na sprawne diagnozowanie problemów i ich eliminowanie, co jest kluczowe dla zapewnienia ciągłości pracy urządzeń.

Pytanie 30

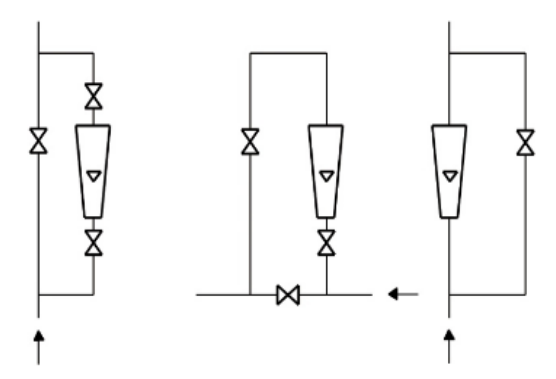

Na podstawie ilustracji z instrukcji obsługi rotametru wskaż sposób jego montażu.

A. Rotametr należy montować w pozycji pionowej z przepływem czynnika z dołu do góry.

B. Rotametr należy montować w pozycji pionowej z przepływem czynnika z góry do dołu.

C. Rotametr należy montować w pozycji poziomej z przepływem czynnika z lewej do prawej.

D. Rotametr należy montować w pozycji poziomej z przepływem czynnika z prawej do lewej.

Nieprawidłowy montaż rotametru w pozycji poziomej lub w odwrotnym kierunku przepływu może prowadzić do wielu poważnych konsekwencji. W przypadku montażu w pozycji poziomej, ciśnienie hydrostatyczne oraz siły grawitacji nie działają w sposób, który pozwala na precyzyjne pomiaru przepływu. Możliwe jest, że wirnik rotametru nie porusza się w odpowiedni sposób, co prowadzi do błędnych wskazań. W przypadku próby montażu z przepływem czynnika z góry do dołu, rotametr mógłby działać na zasadzie przeciwnej do zamierzonej, co skutkowałoby dodatkowo zafałszowaniem odczytów. Niezrozumienie zasady działania tych urządzeń często prowadzi do mylnych wniosków i niewłaściwego stosowania, co może generować nieefektywność procesów oraz ryzyko dla bezpieczeństwa. Aby uniknąć takich problemów, kluczowe jest, aby zawsze odnosić się do dokumentacji technicznej oraz standardów jakości, które jasno określają wymagania dotyczące instalacji rotametru. Zamiast podejmować decyzje na podstawie intuicji lub doświadczenia, warto korzystać z popartych dowodami praktyk, które zapewniają minimalizację błędów oraz maksymalizują efektywność pomiarów.

Pytanie 31

Osoba pracująca z urządzeniami pneumatycznymi emitującymi głośny dźwięk jest narażona na

A. uszkodzenie narządu słuchu

B. zmiany w układzie kostnym

C. uszkodzenie skóry dłoni

D. porażenie prądem elektrycznym

Uszkodzenie narządu słuchu w wyniku narażenia na wysokie natężenie dźwięku w miejscu pracy jest poważnym zagrożeniem zdrowotnym, które można zminimalizować poprzez wdrożenie odpowiednich środków ochrony. Zgodnie z normami, takimi jak ISO 9612, ocena ryzyka hałasu powinna być regularnie przeprowadzana, a pracownicy powinni być informowani o potencjalnych zagrożeniach. Stosowanie ochronników słuchu, takich jak nauszniki lub wkładki, jest kluczowym elementem strategii redukcji ekspozycji na hałas. Przykładowo, pracownik obsługujący kompresory powietrzne, które generują dźwięk o poziomie przekraczającym 85 dB, powinien zawsze korzystać z odpowiedniego sprzętu ochronnego. Dodatkowo, regularne kontrole słuchu mogą pomóc w wczesnym wykryciu ewentualnych uszkodzeń, co jest zgodne z najlepszymi praktykami w zarządzaniu bezpieczeństwem pracy.

Pytanie 32

Do czego służy klucz dynamometryczny?

A. do dokręcania śrub z określonym momentem obrotowym

B. do ułatwienia odkręcania i dokręcania śrub

C. do odkręcania zardzewiałych śrub

D. do dokręcania śrub w trudno dostępnych miejscach

Klucz dynamometryczny jest niezbędnym narzędziem w sytuacjach, gdzie precyzyjne dokręcanie śrub jest kluczowe dla bezpieczeństwa i funkcjonalności konstrukcji. Umożliwia on osiągnięcie określonego momentu siły, co jest istotne w wielu zastosowaniach, takich jak montaż elementów w silnikach, układach zawieszenia czy też w budowie maszyn. Dobrze dobrany moment dokręcania wpływa na złącza śrubowe, zapobiegając ich poluzowaniu lub uszkodzeniu. W praktyce, na przykład w branży motoryzacyjnej, wiele specyfikacji producentów wyraźnie określa wymagany moment dokręcania dla poszczególnych śrub. Użycie klucza dynamometrycznego zgodnie z tymi specyfikacjami jest kluczowe dla zapewnienia długowieczności i niezawodności elementów, a także uniknięcia niebezpiecznych awarii. Stosowanie klucza dynamometrycznego jest zatem zgodne z dobrymi praktykami i standardami branżowymi, które kładą nacisk na bezpieczeństwo i jakość wykonania.

Pytanie 33

Używane wielokrotnie w ciągu jednej godziny przyrządy oraz narzędzia powinny być zgodnie z zasadami ergonomii w

A. widoczności.

B. pomieszczeniu, gdzie znajduje się stanowisko pracy.

C. zapleczu zakładu pracy.

D. zasięgu ręki.

Odpowiedź "zasięg ręki" jest jak najbardziej trafna. Z mojego doświadczenia wynika, że ergonomiczne zasady są kluczowe w każdej pracy. Ważne jest, żeby narzędzia były pod ręką, bo to naprawdę ułatwia życie. Jak narzędzia są w zasięgu ręki, to unikamy dziwnych ruchów, które mogą prowadzić do kontuzji czy po prostu zmęczenia. Na przykład, w produkcji, gdzie często trzeba sięgać po różne rzeczy, dobrze umiejscowione narzędzia mogą zwiększyć wydajność i bezpieczeństwo. Normy jak ISO 9241 mówią, że trzeba dostosować stanowisko pracy do potrzeb ludzi, co oznacza, że wszystko musi być łatwo dostępne. Dbając o ergonomię, nie tylko pomagamy pracownikom, ale też poprawiamy wyniki firmy.

Pytanie 34

Jakich środków ochrony indywidualnej należy używać podczas wprasowywania ciasno pasowanych elementów przy użyciu prasy śrubowej przedstawionej na rysunku?

A. Butów ochronnych.

B. Rękawic ochronnych i nauszników ochronnych.

C. Kasku ochronnego i okularów ochronnych.

D. Stoperów do ochrony słuchu.

Wybór niewłaściwych środków ochrony indywidualnej może prowadzić do poważnych konsekwencji zdrowotnych w trakcie pracy z prasą śrubową. Stopery do ochrony słuchu są ważne w środowiskach o wysokim poziomie hałasu, jednak w przypadku pracy z prasą, głównym zagrożeniem są uderzenia i odpryski. Nie zapewniają one ochrony przed mechanicznymi urazami, które są kluczowe w tej sytuacji. Buty ochronne, mimo że są istotne w wielu branżach, nie zabezpieczają głowy ani oczu, które są najbardziej narażone na obrażenia podczas wprasowywania elementów. Rękawice ochronne i nauszniki ochronne są również przydatne, jednak ich zastosowanie w kontekście pracy z prasą nie jest wystarczające, aby zminimalizować ryzyko urazów. Kluczowym zagadnieniem w ochronie osobistej jest zrozumienie, jakie zagrożenia występują w danym środowisku pracy i jakie środki ochrony są adekwatne do tych zagrożeń. Niezastosowanie odpowiednich środków, takich jak kask ochronny i okulary ochronne, może prowadzić do poważnych urazów, co podkreśla znaczenie właściwego doboru ochrony w kontekście specyficznych zagrożeń występujących w danym procesie produkcyjnym.

Pytanie 35

Jakie czynności trzeba wykonać, aby zamocować koło pasowe na wale przy użyciu pasowania?

A. Obniżyć temperaturę koła pasowego i wału

B. Podgrzać koło pasowe i schłodzić wał

C. Podgrzać wał i schłodzić koło pasowe

D. Podgrzać koło pasowe oraz wał

Rozgrzanie koła pasowego i schłodzenie wału to technika stosowana w celu uzyskania odpowiedniego pasowania między tymi elementami. Kiedy koło pasowe jest podgrzewane, jego średnica zwiększa się, co pozwala na jego łatwe nałożenie na wał. Z kolei schłodzenie wału powoduje jego kurczenie, co dodatkowo ułatwia proces montażu. Po zakończeniu procesu chłodzenia wał wraca do pierwotnych wymiarów, a koło pasowe, które stygło, kurczy się, mocno przylegając do wału. Tego typu pasowanie nazywa się pasowaniem cieplnym i jest szeroko stosowane w przemyśle, zwłaszcza w przypadku montażu wałów napędowych i innych elementów ruchomych. Przykładem praktycznego zastosowania tej metody jest montaż kół pasowych w silnikach spalinowych, gdzie precyzyjne dopasowanie elementów ma kluczowe znaczenie dla ich wydajności oraz żywotności. Warto także zauważyć, że ta procedura powinna być przeprowadzana zgodnie z zaleceniami producentów, aby zapewnić optymalne efekty oraz uniknąć uszkodzenia elementów.

Pytanie 36

Podczas nieostrożnego lutowania pracownik narażony jest przede wszystkim na

A. uszkodzenie słuchu

B. uszkodzenie wzroku

C. krwawienie z nosa

D. poparzenie dłoni

Poparzenia dłoni są jednym z najczęstszych zagrożeń dla pracowników lutujących, ze względu na wysoką temperaturę topnienia materiałów lutowniczych oraz używanych narzędzi. W trakcie lutowania, szczególnie przy użyciu lutownic o dużej mocy, istnieje ryzyko kontaktu nagrzanych elementów z naskórkiem, co może prowadzić do poważnych oparzeń. Przykładem dobrej praktyki w zapobieganiu takim incydentom jest stosowanie odpowiedniej odzieży ochronnej, takiej jak rękawice odporną na wysoką temperaturę oraz osłony na przedramiona. Ponadto, w standardach BHP w przemyśle elektronicznym zaleca się regularne szkolenia dla pracowników, aby zwiększyć ich świadomość na temat zagrożeń związanych z lutowaniem i nauczyć ich technik bezpiecznej pracy. Dodatkowo, stosowanie narzędzi takich jak podkładki izolacyjne oraz zachowanie odpowiedniego dystansu od elementów, które mogą być gorące, jest kluczowe dla minimalizacji ryzyka poparzeń.

Pytanie 37

Jakiego rodzaju środek ochrony indywidualnej powinien w szczególności wykorzystać pracownik podczas wymiany tranzystora CMOS?

A. Buty z izolującą podeszwą

B. Ochronne okulary

C. Opaskę uziemiającą

D. Fartuch ochronny z bawełny

Wybór bawełnianego fartucha ochronnego, okularów ochronnych lub butów z izolowaną podeszwą do pracy przy wymianie tranzystora CMOS jest niewłaściwy, gdyż te elementy ochrony nie są wystarczające, aby zminimalizować ryzyko związane z uszkodzeniem komponentów przez ładunki elektrostatyczne. Fartuch ochronny, mimo że może chronić przed zanieczyszczeniami, nie zapewnia ochrony przed ESD. Użycie okularów ochronnych jest również nieadekwatne, ponieważ ich główną funkcją jest ochrona oczu przed zanieczyszczeniami mechanicznymi czy chemicznymi, ale nie ma zastosowania w kontekście ochrony przed uszkodzeniami wywołanymi przez elektrostatykę. Co więcej, buty z izolowaną podeszwą mogą prowadzić do zwiększenia ryzyka gromadzenia się ładunków elektrostatycznych, co jest sprzeczne z zasadami ochrony ESD. Często pracownicy nie doceniają znaczenia uziemienia, uważając, że inne formy ochrony są wystarczające, co jest klasycznym błędem myślowym. W przypadku pracy z wrażliwymi komponentami, jak tranzystory CMOS, najważniejsze jest minimalizowanie ryzyka ESD, a do tego niezbędne jest stosowanie opasek uziemiających, które zapewniają bezpieczne odprowadzenie ładunków do ziemi. Bez odpowiedniej ochrony ESD, nawet niewielkie ładunki mogą spowodować nieodwracalne uszkodzenia komponentów, co prowadzi do zwiększonych kosztów napraw oraz strat w produkcji.

Pytanie 38

Po wyczyszczeniu filtra używanego do wstępnego oczyszczania powietrza, kondensat należy

A. osuszyć z nadmiaru wody

B. przefiltrować przy użyciu węgla aktywnego

C. oczyścić z resztek oleju

D. odprowadzić bezpośrednio do ścieków

Odpowiedź 'oczyścić z cząstek oleju' jest poprawna, ponieważ kondensat pochodzący z filtrów do zgrubnego oczyszczania powietrza często zawiera cząstki oleju, które mogą być szkodliwe dla środowiska oraz niezgodne z przepisami dotyczącymi odprowadzania ścieków. Oczyszczanie kondensatu z takich zanieczyszczeń jest kluczowe, aby zapewnić jego bezpieczne i zgodne z normami technicznymi usunięcie. W praktyce, w wielu zakładach przemysłowych stosuje się specjalistyczne separatory oleju, które skutecznie wydzielają olej z wody. Dzięki takiemu procesowi, kondensat można następnie poddać dalszym procesom oczyszczania lub bezpiecznie odprowadzić do systemu kanalizacyjnego, zgodnie z lokalnymi regulacjami prawnymi. Niezastosowanie się do tych zasad może prowadzić do zanieczyszczenia wód gruntowych oraz naruszenia norm środowiskowych, co wiąże się z poważnymi konsekwencjami prawnymi i finansowymi.

Pytanie 39

Które oczko, przygotowane do założenia na śrubę w tabliczce zaciskowej silnika, jest prawidłowo uformowane i wygięte we właściwym kierunku?

A. C.

B. A.

C. B.

D. D.

Wybór innej odpowiedzi niż B może prowadzić do poważnych konsekwencji w kontekście bezpieczeństwa i efektywności połączeń elektrycznych. Oczka, które nie są odpowiednio uformowane lub mają nieprawidłowe wygięcie, mogą prowadzić do osłabienia połączenia, co zwiększa ryzyko zwarcia elektrycznego lub awarii sprzętu. Często, niewłaściwe oczka mogą mieć otwarty koniec, co stwarza zagrożenie, że przewód nie będzie stabilnie zamocowany, co w praktyce może skutkować jego przypadkowym wysunięciem się z złącza. Te typowe błędy myślowe mogą wynikać z niepełnego zrozumienia zasad działania tabliczek zaciskowych oraz wymagań technicznych dotyczących montażu. Kluczowe jest, aby zrozumieć, że każdy element instalacji musi być odpowiednio dobrany do jego zastosowania, a nieprzestrzeganie tych zasad może prowadzić do uszkodzenia urządzeń oraz generować dodatkowe koszty naprawy. Takie zaniechania są także niezgodne z najlepszymi praktykami w dziedzinie elektrotechniki, które zalecają stosowanie jedynie komponentów spełniających normy branżowe i producentskie, takie jak IEC 60898 czy IEC 60947-1. Dlatego przed dokonaniem wyborów konstrukcyjnych w instalacjach elektrycznych warto zasięgnąć wiedzy i upewnić się, że każdy element jest właściwie dobrany i zamocowany, aby zapewnić długotrwałe i bezpieczne użytkowanie.

Pytanie 40

Na podstawie fragmentu instrukcji określ możliwe napięcie zasilające przetwornik ultradźwiękowy zastosowany w urządzeniu pracującym w strefie zagrożonej wybuchem.

A. Zdalny czujnik temperatury (tylko 3108)

B. Czarny: 0 V DC

C. Czerwony: 12 ÷ 40 V DC (w obszarze bezpiecznym), 12 ÷ 30 V DC z bariery ochronnej (w obszarze zagrożonym)

D. Obszar bezpieczny: Ekran kabla podłączyć do standardowego uziemienia (masy) lub obszar zagrożony: Ekran kabla podłączyć do uziemienia iskrobezpiecznego (masy)

A. Napięcie przemienne 12 V.

B. Napięcie stałe 40 V.

C. Napięcie stałe 30 V.

D. Napięcie przemienne 30 V.

Napięcie stałe 30 V jest prawidłowym napięciem zasilającym przetwornik ultradźwiękowy w strefie zagrożonej wybuchem, ponieważ zgodnie z obowiązującymi standardami i normami, takimi jak ATEX, urządzenia pracujące w takich strefach muszą być zasilane napięciem, które nie stwarza ryzyka zapłonu. Przetworniki ultradźwiękowe stosowane w przemysłowych aplikacjach wymagają zasilania z baterii ochronnych, które zapewniają napięcie w bezpiecznym zakresie od 12 do 30 V DC. Napięcie 30 V jest maksymalnym dopuszczalnym napięciem w tym zakresie, co czyni je idealnym dla zastosowań w warunkach zagrożenia wybuchem. Ponadto, stosowanie napięcia stałego minimalizuje ryzyko związane z zakłóceniami elektromagnetycznymi, które mogą wystąpić w przypadku zasilania przemiennego. Warto zauważyć, że eksploatacja urządzeń w strefach niebezpiecznych wymaga szczególnej staranności i przestrzegania regulacji dotyczących bezpieczeństwa, aby zminimalizować ryzyko wystąpienia niebezpiecznych sytuacji.

Rozpocznij nowy egzamin

Powrót do strony głównej
