Niepoprawna odpowiedź. Wybór odpowiedzi dotyczących korozji chemicznej, zagotowania się wody w zbiorniku oraz osadzania się kamienia kotłowego nie oddaje prawidłowej roli anody magnezowej. Korozja chemiczna zwykle odnosi się do procesów wywołanych przez substancje chemiczne, takie jak kwasy, które mogą wpływać na metal, ale anoda magnezowa jest zaprojektowana głównie do przeciwdziałania korozji elektrochemicznej, która zachodzi w obecności wody i jest spowodowana różnicą potencjałów elektrycznych pomiędzy różnymi metalami. Jeśli chodzi o zagotowanie się wody, to jest to zjawisko związane z temperaturą i ciśnieniem, a nie z korozją materiałów. W odpowiedzi, która dotyczy osadzania się kamienia kotłowego, warto zauważyć, że anoda magnezowa nie ma wpływu na ten proces, który jest wynikiem twardości wody, a nie korozji. W rzeczywistości, aby zredukować osadzanie kamienia, stosuje się inne techniki, takie jak zmiękczanie wody lub użycie inhibitorów osadzania. Przyjrzenie się tym błędnym odpowiedziom podkreśla znaczenie zrozumienia podstawowych procesów chemicznych i elektrochemicznych w kontekście technologii solarnej i ich wpływu na efektywność oraz bezpieczeństwo systemów grzewczych.

Niepoprawna odpowiedź. Zastosowanie błędnych zasad oznakowania łopat elektrowni wiatrowych jako przeszkód lotniczych może prowadzić do poważnych zagrożeń dla bezpieczeństwa lotów. Wskazanie, że skrajne pasy oznakowania mogą być koloru białego, jest niezgodne z obowiązującymi przepisami. Białe pasy, choć mogą być stosowane w niektórych kontekstach, w przypadku oznakowania przeszkód lotniczych wymagają zastosowania koloru czerwonego jako najbardziej widocznego i rozpoznawalnego w warunkach nocnych oraz w trudnych warunkach atmosferycznych. Właściwe oznakowanie składa się z pięciu pasów, w których czerwony kolor jest umieszczony na końcach, co zapewnia wysoką kontrastowość i maksymalną widoczność dla pilotów. Oznakowanie powinno również obejmować 1/3 długości łopaty, co jest zgodne z zasadami określonymi przez Międzynarodową Organizację Lotnictwa Cywilnego (ICAO) oraz przepisy krajowe. Przykładowo, w krajowych standardach lotniczych często podkreśla się, że stosowanie niewłaściwych kolorów lub niewystarczającej ilości pasów może prowadzić do sytuacji, w których piloci nie będą mogli dostatecznie wcześnie zauważyć obiektów mogących stanowić zagrożenie. Tego rodzaju błędy mogą wynikać z niepełnej wiedzy na temat regulacji lub lekceważenia standardów, co jest nie do przyjęcia w kontekście projektowania i eksploatacji infrastruktury lotniczej.

Niepoprawna odpowiedź. Wybór złej prędkości obrotowej prądnicy w elektrowni wodnej może wynikać z tego, że nie do końca rozumiemy, jak działają generatory i jak działa częstotliwość prądu. Często błędne odpowiedzi jak 30 obr./min czy 50 obr./min mogą sugerować jakieś mylne założenia o liczbie biegunów. Na przykład, może być mylne myślenie, że mniej obrotów to automatycznie odpowiednia częstotliwość, co jest dużym błędem w postrzeganiu systemów elektroenergetycznych. Liczba par biegunów w prądnicy to kluczowa sprawa, bo wpływa to na jej prędkość obrotową i częstotliwość. Gdybyśmy mieli zbyt niską prędkość obrotową, jak 30 obr./min, to nie udałoby się wygenerować odpowiedniego napięcia i częstotliwości, co by mogło destabilizować układ i powodować problemy z podłączonymi urządzeniami. Ponadto, w kontekście norm branżowych, takie jak IEC, wskazują na to, że trzeba precyzyjnie dostosować prędkość obrotową do potrzeb systemu. To nie tylko o efektywność chodzi, ale i o bezpieczeństwo operacyjne. Dlatego tak ważne jest, by inżynierowie i technicy rozumieli, jak obliczenia prędkości są ściśle związane z liczbą biegunów i częstotliwością prądu wytwarzanego przez generator.

Niepoprawna odpowiedź. Wybór innej odpowiedzi nie uwzględnia kluczowych zasad prawidłowego doboru materiałów w instalacjach wodnych. W wielu przypadkach, decydując się na łączenie rur ze stali ocynkowanej z rurami miedzianymi, można mieć na myśli estetykę lub szybkość montażu, jednak ignoruje się przy tym fundamentalne aspekty techniczne. Korozja galwaniczna jest zjawiskiem o wysokim potencjale destrukcyjnym, które może prowadzić do znacznych strat finansowych oraz wydatków związanych z naprawą lub wymianą uszkodzonych instalacji. Często pojawia się też błędne przekonanie, że rury ocynkowane są wystarczająco odporne na działanie różnych czynników chemicznych i fizycznych, co jest mylnym założeniem. W praktyce rury stalowe i miedziane powinny być łączone przez odpowiednie urządzenia, takie jak złączki izolujące, które eliminują ryzyko niepożądanych reakcji. Należy również mieć na uwadze, że przepisy budowlane i normy techniczne jasno definiują zasady łączenia różnych materiałów, a ich ignorowanie może prowadzić do poważnych konsekwencji w przyszłości. W związku z tym, aby uniknąć problemów z instalacjami c.w.u., kluczowe jest przestrzeganie zalecanych standardów oraz dobrych praktyk inżynieryjnych.

Niepoprawna odpowiedź. Ustawienie temperatury klimatyzatora na 1-2°C, 9-10°C lub 13-14°C poniżej wartości panującej w pomieszczeniu może prowadzić do szeregu problemów, zarówno zdrowotnych, jak i technicznych. W przypadku pierwszej propozycji, różnica temperatury jest zbyt mała, co skutkuje niewystarczającą efektywnością chłodzenia. Klimatyzator może nie być w stanie schłodzić pomieszczenia do komfortowego poziomu, co skutkuje niezadowoleniem użytkowników oraz zwiększonym zużyciem energii, ponieważ urządzenie będzie działać dłużej i intensywniej, aby osiągnąć zamierzony efekt. Co więcej, przy zbyt dużej różnicy temperatur, jak w przypadku ustawienia na 9-10°C, można narazić się na ryzyko wystąpienia tzw. "szoku termicznego". Przechodzenie z gorącego pomieszczenia do bardzo zimnego powietrza może negatywnie wpływać na zdrowie, prowadząc do przeziębień, bólu głowy, a nawet problemów z oddychaniem. Ustawienie klimatyzatora na 13-14°C poniżej temperatury otoczenia jest nie tylko niezdrowe, ale także nieefektywne energetycznie. Tego typu podejście generuje nadmierny koszt eksploatacyjny, a także przyspiesza zużycie urządzenia. W branży HVAC (ogrzewanie, wentylacja, klimatyzacja) zaleca się unikanie ekstremalnych ustawień, które mogą prowadzić do uszkodzenia systemu oraz niekomfortowych warunków dla użytkowników. Właściwe podejście do ustawienia temperatury klimatyzacji to klucz do zachowania równowagi między komfortem a efektywnością energetyczną.

Niepoprawna odpowiedź. Nieprawidłowe podejście do regulacji i konserwacji układów solarnych, sugerujące interwały dłuższe niż 2 lata, jest często wynikiem niepełnej wiedzy o specyfice technologii solarnych. Wiele osób uważa, że systemy solarne są bezobsługowe, co jest mylnym przekonaniem. Takie podejście prowadzi do ryzykownych zaniedbań, które mogą skutkować nieefektywnością całego systemu. Na przykład, konserwacja co 5 - 6 lat może wydawać się wystarczająca, jednak w realnym użytkowaniu może prowadzić do gromadzenia się zanieczyszczeń na panelach, co drastycznie obniża ich wydajność. Z kolei interwały takie jak 7 - 8 lat mogą doprowadzić do zaniedbania krytycznych elementów systemu, takich jak inwertery czy przewody, które z czasem ulegają degradacji. W branży zaleca się, aby użytkownicy dbali o swoje instalacje, monitorując je regularnie i reagując na wszelkie nieprawidłowości. Ignorowanie potrzeby częstych przeglądów nie tylko zmniejsza wydajność systemu, ale również może prowadzić do poważnych usterek wymagających kosztownych napraw. Zmiany w warunkach atmosferycznych, zanieczyszczenie powietrza oraz inne czynniki zewnętrzne mają wpływ na działanie systemu, dlatego należy dostosować harmonogram konserwacji do rzeczywistych warunków użytkowania. Niezrozumienie tych aspektów prowadzi do błędnych wniosków i może mieć poważne konsekwencje finansowe oraz użytkowe dla właścicieli instalacji solarnych.

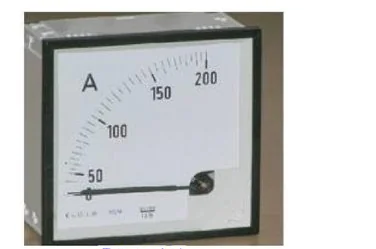

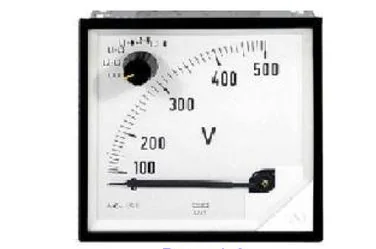

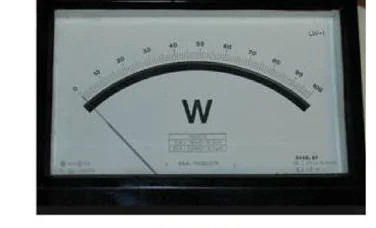

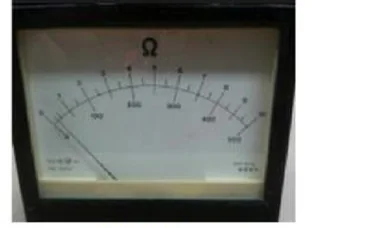

Niepoprawna odpowiedź. Wybór niepoprawnej odpowiedzi można wytłumaczyć nieporozumieniami w zakresie rozróżniania pomiędzy różnymi typami urządzeń pomiarowych. W przypadku pomiaru napięcia elektrycznego, kluczowe jest zastosowanie odpowiedniego instrumentu, jakim jest woltomierz, co widać na rysunku 2. Jednakże, osoby wybierające inne opcje mogły pomylić woltomierz z amperomierzem, omomierzem czy watomierzem, co prowadzi do istotnych błędów w interpretacji. Amperomierz, przedstawiony na rysunku 1, jest używany do pomiaru natężenia prądu, co nie jest tym samym co pomiar napięcia. Stosowanie amperomierza w miejsce woltomierza może prowadzić do nieprawidłowych odczytów i potencjalnych uszkodzeń urządzenia, ponieważ amperomierz jest zaprojektowany do pracy w obwodach szeregowych, co nie jest odpowiednie w kontekście pomiaru napięcia. Omomierz, przedstawiony na rysunku 3, służy do mierzenia oporu elektrycznego, co również nie ma zastosowania w kontekście pomiarów napięcia w prądnicach. Z kolei watomierz, pokazany na rysunku 4, mierzy moc elektryczną, a więc jego zastosowanie również nie jest adekwatne do zadania, jakim jest pomiar napięcia. Kluczowym błędem myślowym jest mylenie funkcji urządzeń pomiarowych oraz brak znajomości zasad działania systemów elektrycznych, co może prowadzić do błędnych decyzji w praktyce inżynieryjnej. Zrozumienie różnic pomiędzy tymi przyrządami jest niezbędne dla poprawnego pomiaru i analizy parametrów elektrycznych w systemach wiatrowych.
