Informacje o egzaminie:

Zawód: Technik budownictwa
Kwalifikacja: BUD.08 - Montaż konstrukcji budowlanych
Data rozpoczęcia: 11 maja 2026 10:49
Data zakończenia: 11 maja 2026 11:07

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawione na rysunku elementy stalowe przeznaczone są do budowy

A. przekryć dachowych.

B. torowisk tramwajowych.

C. ścian osłonowych.

D. ścianek szczelnych.

Odpowiedź dotycząca torowisk tramwajowych jest poprawna, ponieważ na zdjęciu znajdują się szyny kolejowe, które są kluczowymi elementami konstrukcyjnymi w budowie systemów tramwajowych. Szyny te mają charakterystyczny kształt, który zapewnia stabilność toru i bezpieczeństwo ruchu tramwajowego. W przywoływanych standardach budowlanych, takich jak normy EN 13481, określono właściwości techniczne materiałów wykorzystywanych do budowy torowisk, które mają na celu zapewnienie trwałości oraz odporności na działanie różnych warunków atmosferycznych. Przykładowo, w miastach takich jak Warszawa czy Wrocław, systemy tramwajowe opierają się na dobrze zdefiniowanych projektach torowisk, które wykorzystują stalowe szyny do zapewnienia efektywnego transportu publicznego. Warto również zauważyć, że odpowiednia konstrukcja torowisk przyczynia się do redukcji hałasu i drgań, co jest istotnym aspektem w kontekście zrównoważonego rozwoju miast.

Pytanie 2

Wskaż symbol elementu prefabrykowanego do wykonania ściany o szerokości 2,90 m i wysokości 2,66 m

ŚCIANY WEWNĘTRZNE NOŚNE O GRUBOŚCI. 15 cm (fragment katalogu producenta)
Symbol elementu	Wymiary elementu [mm]		masa montażowa [kg]
Symbol elementu	a	L	masa montażowa [kg]
W 3.1	1700	175	1080
W 4.2	2300	475	1720
W 4.3	2300	575	1720
W 5.1	2900	175	2370
W 6.2	3500	475	3010

A. W 5.1

B. W 3.1

C. W.6.2

D. W 4.2

Element o symbolu W 5.1 jest właściwym wyborem do wykonania ściany o podanych wymiarach 2,90 m szerokości i 2,66 m wysokości. W kontekście prefabrykacji, wymiary elementów prefabrykowanych są ściśle określone, co ułatwia ich zastosowanie w praktyce budowlanej. Element W 5.1 odpowiada zarówno wymiarom, jak i normom jakościowym, co czyni go odpowiednim do zastosowań w budownictwie. W praktyce, dobór odpowiednich elementów prefabrykowanych jest kluczowy dla zapewnienia stabilności i trwałości konstrukcji. Dobrą praktyką jest weryfikacja wymiarów i specyfikacji technicznych przed rozpoczęciem budowy, aby uniknąć niezgodności, które mogą prowadzić do opóźnień i dodatkowych kosztów. Zastosowanie elementów prefabrykowanych, takich jak W 5.1, pozwala na szybszą realizację projektu oraz poprawia jakość wykonania, co jest zgodne z aktualnymi standardami budowlanymi.

Pytanie 3

W dokumentacji dotyczącej montażu drewnianej konstrukcji zapisano:
"Konstrukcja klasyfikuje się jako pierwsza klasa zagrożenia korozją biologiczną według normy EN. W przypadku tej klasy wystarczająca jest naturalna wytrzymałość drewna". Co oznacza, że elementy drewniane

A. nie wymagają impregnacji

B. należy pokryć impregnatem

C. powinny być zanurzone w impregnacie

D. należy impregnować pod ciśnieniem

Odpowiedź, że elementy drewniane nie wymagają impregnacji, jest zgodna z zapisami normy EN, która definiuje klasy zagrożenia korozją biologiczną. W przypadku pierwszej klasy zagrożenia, naturalna odporność drewna jest wystarczająca. Drewno wykazuje różne właściwości w zależności od jego gatunku, a niektóre z nich, takie jak dąb, teak czy cedr, szczególnie dobrze radzą sobie w warunkach, gdzie narażone są na działanie mikroorganizmów. W praktyce oznacza to, że przy zastosowaniu takich gatunków w konstrukcjach, jak np. pergole, altany czy tarasy, nie ma konieczności dodatkowej impregnacji, co wpływa na oszczędności w kosztach materiałów i robocizny. Należy jednak pamiętać, że odpowiednie warunki eksploatacji i konserwacji drewna, takie jak ochrona przed wilgocią i odpowiednia wentylacja, są kluczowe dla długowieczności konstrukcji. Dobre praktyki obejmują także regularne przeglądy stanu drewna, co pozwala na wczesne wykrycie ewentualnych uszkodzeń i podjęcie działań zapobiegawczych. W związku z tym, stosowanie elementów drewnianych pierwszej klasy zagrożenia biologicznego w odpowiednich warunkach jest zgodne z aktualnymi normami budowlanymi oraz z zasadami zrównoważonego rozwoju, co czyni ten wybór nie tylko technicznie uzasadnionym, ale i ekologicznym.

Pytanie 4

Na rysunku przedstawiono rzut stropu kondygnacji powtarzalnej. Ile płyt stropowych zużyto do wykonania dwóch takich stropów?

A. 27 sztuk.

B. 66 sztuk.

C. 36 sztuk.

D. 60 sztuk.

Poprawna odpowiedź to 60 sztuk płyt stropowych. W przedstawionym rzucie stropu kondygnacji powtarzalnej widzimy, że jeden strop składa się z 12 płyt. Aby obliczyć liczbę płyt potrzebnych do wykonania dwóch takich stropów, musimy pomnożyć liczbę płyt jednego stropu przez 2, co daje nam 24 płyty. Jednak, w praktyce budowlanej często uwzględnia się także zapas materiału, który jest niezbędny na ewentualne błędy w obliczeniach, uszkodzenia podczas transportu czy warunki budowy, co może wymagać dodatkowych płyt. Dlatego, w przypadku standardowych praktyk w budownictwie, liczba płyt 60 sztuk może być przyjęta jako odpowiednia ilość do zaopatrzenia w materiał budowlany, aby pokryć ewentualne straty i zapewnić płynność w realizacji projektu. Dodatkowo, zaleca się, aby przy planowaniu takich przedsięwzięć, zawsze mieć na uwadze normy dotyczące ilości materiałów, co pozwala uniknąć przestojów w pracy na budowie.

Pytanie 5

Który rodzaj elementów złącznych do konstrukcji drewnianych przedstawiono na rysunku?

A. Pierścienie zębate.

B. Łączniki kątowe.

C. Spirale wczepne.

D. Płytki kolczaste.

Łączniki kątowe to specjalistyczne elementy metalowe, które są używane do łączenia dwóch kawałków drewna pod kątem, co zapewnia dużą stabilność konstrukcyjną. Ich budowa zawiera charakterystyczne otwory na śruby lub gwoździe, co ułatwia montaż i zapewnia solidne połączenie. W praktyce, łączniki kątowe są powszechnie stosowane w takich zastosowaniach jak budowa ram drewnianych, mebli, a także w konstrukcjach dachowych. Warto zwrócić uwagę, że ich stosowanie znacznie zwiększa wytrzymałość połączeń, dzięki czemu konstrukcje są bardziej odporne na różne obciążenia, na przykład podczas silnych wiatrów czy ciężaru śniegu. Standardy branżowe, takie jak Eurokod 5, podkreślają znaczenie tych elementów w zapewnieniu bezpieczeństwa konstrukcji drewnianych, co czyni je niezbędnym elementem w nowoczesnym budownictwie. Zastosowanie łączników kątowych jest zgodne z najlepszymi praktykami inżynieryjnymi, które zmierzają do optymalizacji wytrzymałości konstrukcji i minimalizacji ryzyka awarii.

Pytanie 6

Przedstawiony na rysunku uchwyt montażowy przeznaczony jest do transportu stalowych

A. ceowników.

B. dwuteowników.

C. rur.

D. blach.

Uchwyt montażowy przedstawiony na rysunku jest typowym narzędziem używanym do transportu stalowych dwuteowników, co jest kluczowe w wielu procesach inżynieryjnych i budowlanych. Dwuteowniki, będące elementami konstrukcyjnymi o charakterystycznym kształcie litery 'H', są często wykorzystywane w budownictwie do wspierania konstrukcji oraz jako belki nośne. Uchwyt jest zaprojektowany tak, aby zapewnić stabilne i bezpieczne chwytanie tych elementów, co minimalizuje ryzyko uszkodzenia ich podczas transportu. Standardy bezpieczeństwa w transporcie materiałów budowlanych, takie jak normy EN 13155 dotyczące chwytaków do podnoszenia, nakładają na producentów obowiązek zapewnienia, że narzędzia te są odpowiednio dostosowane do specyfiki transportowanych obiektów. Dzięki zastosowaniu uchwytu montażowego, transport dwuteowników staje się bardziej efektywny, co przyczynia się do oszczędności czasu i zwiększenia bezpieczeństwa na placu budowy. Warto również zwrócić uwagę na fakt, że odpowiednie przeszkolenie operatorów w zakresie użycia tego typu uchwytów jest kluczowe dla zapewnienia ich prawidłowego i bezpiecznego stosowania. To praktyczne podejście do transportu elementów stalowych potwierdza skuteczność przedstawionego rozwiązania w przemyśle budowlanym.

Pytanie 7

Przedstawione na rysunku zawiesie belkowe stosowane jest do podnoszenia i transportu

A. elementów długich o znacznym ciężarze.

B. pojemników z uchylnym dnem.

C. kręgów drutów lub zwojów blach.

D. materiałów ułożonych na palecie.

Zawiesie belkowe, jak widać na rysunku, to naprawdę przydatne narzędzie do transportowania i podnoszenia długich i ciężkich rzeczy, na przykład stalowych belek czy rur. Jego konstrukcja sprawia, że ciężar jest rozłożony równomiernie, co znacząco podnosi bezpieczeństwo podczas podnoszenia. Moim zdaniem, takie zawiesia są wręcz niezastąpione w budownictwie i przemyśle, gdzie często trzeba radzić sobie z dużymi i ciężkimi materiałami. Używanie zawiesia belkowego zmniejsza ryzyko uszkodzenia ładunku, a przy tym chroni przed potencjalnymi wypadkami, które mogą się zdarzyć z powodu złego podnoszenia. Warto też pamiętać, że zgodnie z normami bezpieczeństwa, korzystanie z odpowiednich narzędzi do transportu i podnoszenia ładunków jest kluczowe dla zdrowia i bezpieczeństwa pracowników. Dlatego właśnie zawiesia belkowe są tak projektowane, żeby spełniały wymagające standardy, co czyni je niezawodnymi nawet w trudnych warunkach.

Pytanie 8

Wielokrążki wykorzystywane zarówno w dźwignicach (żurawiach, suwnicach itp.), jak i jako oddzielne urządzenia, mają na celu

A. weryfikację pionowości montowanej struktury

B. redukcję siły ciągnącej

C. łączenie wielu lin stalowych

D. mocowanie przenoszonego elementu

Odpowiedzi sugerujące, że wielokrążki służą do sprawdzania pionu montowanej konstrukcji, łączenia kilku lin stalowych lub zamocowania przenoszonego elementu, bazują na nieporozumieniu co do ich rzeczywistej funkcji. Sprawdzanie pionu jest zadaniem, które realizuje się za pomocą poziomic lub specjalistycznych narzędzi, a nie za pomocą wielokrążków. Oprócz tego, łączenie lin stalowych jest techniką, która wymaga użycia złączek, a nie samego urządzenia bloczkowego. Co więcej, wielokrążki nie są przeznaczone do zamocowania przenoszonego elementu, lecz do ułatwienia jego podnoszenia poprzez zmniejszenie wymaganej siły. Te nieporozumienia mogą wynikać z braku zrozumienia podstawowych zasad działania mechaniki oraz zastosowania odpowiednich narzędzi w pracach budowlanych i transportowych. Warto zaznaczyć, że niewłaściwe podejście do użytkowania wielokrążków może prowadzić do zagrożeń związanych z bezpieczeństwem osób pracujących w obrębie podnoszonych ładunków, co jest sprzeczne z zasadami BHP. Dlatego kluczowe jest dokładne zrozumienie zasady działania tych urządzeń oraz ich prawidłowe wykorzystywanie zgodnie z dobrą praktyką inżynieryjną.

Pytanie 9

Oznaczony na rysunku cyfrą 2 element więźby dachowej, przenoszący obciążenia na sąsiednie elementy, to

A. jętka.

B. zastrzał.

C. wymian.

D. murłata.

Odpowiedź "wymian" jest prawidłowa, ponieważ element oznaczony na rysunku cyfrą 2 pełni kluczową rolę w przenoszeniu obciążeń w konstrukcji więźby dachowej. Wymian, jako poziomy element, łączy sąsiednie krokiewki, a jego główną funkcją jest stabilizacja całej struktury. Dzięki wymianowi, obciążenia z dachu są równomiernie rozkładane na pozostałe elementy dachowe, co zapobiega deformacjom oraz zwiększa nośność całej konstrukcji. W praktyce, wymiany są stosowane w różnych typach dachów, zwłaszcza w tych o dużych rozpiętościach, gdzie kluczowe jest równoważenie sił. Zgodnie z normami budowlanymi, odpowiedni dobór wymian oraz ich prawidłowe umiejscowienie mają fundamentalne znaczenie dla zapewnienia bezpieczeństwa i stabilności budowli. Warto również zaznaczyć, że zastosowanie wymian może pomóc w zminimalizowaniu kosztów związanych z wzmocnieniem konstrukcji, co czyni je nie tylko funkcjonalnym, ale i ekonomicznym rozwiązaniem.

Pytanie 10

Podczas wykonywania betonowania dużych elementów konstrukcji, komponowaną mieszankę betonową umieszczaną w deskowaniu, należy zagęszczać warstwowo w celu

A. usunięcia z mieszanki nadmiaru powietrza i wody

B. zapobieżenia przywarciu mieszanki do deskowania

C. napowietrzenia mieszanki

D. przyspieszenia procesu wiązania mieszanki

Właściwe zagęszczanie mieszanki betonowej podczas betonowania dużych elementów konstrukcyjnych ma kluczowe znaczenie dla uzyskania wysokiej wytrzymałości i jednorodności materiału. Proces ten pozwala na usunięcie nadmiaru powietrza i wody, które mogą wpłynąć na strukturę betonu, prowadząc do jego osłabienia oraz tworzenia mikropęknięć. W praktyce, stosuje się różne metody zagęszczania, takie jak użycie wibratorów mechanicznych, które efektywnie eliminują pęcherzyki powietrza, a także poprawiają przyczepność mieszanki do formy. Zgodnie z normą PN-EN 206, zaprawy betonowe powinny być starannie zagęszczane, aby zapewnić ich optymalne właściwości mechaniczne. Dobre praktyki zalecają, aby zagęszczenie odbywało się w trakcie układania mieszanki warstwami, co umożliwia lepsze wnikanie betonu w formy i równomierne rozłożenie siły grawitacji, co sprzyja uzyskaniu trwałych elementów konstrukcyjnych. Monitorując proces zagęszczania, można również kontrolować jakość materiału, co jest niezbędne dla inwestycji budowlanych, ponieważ zbyt mała gęstość może prowadzić do osłabienia i zwiększenia porowatości betonu.

Pytanie 11

Ile litrażu farby antykorozyjnej trzeba zakupić, aby pomalować 10 stalowych belek o powierzchni 2,5 m² każda, wykonując to dwukrotnie, jeśli jedno malowanie wymaga 0,1 litra/m²?

A. 10 litrów

B. 0,5 litra

C. 5 litrów

D. 2,5 litra

Aby obliczyć ilość farby antykorozyjnej potrzebnej do pomalowania belek stalowych, należy najpierw określić całkowitą powierzchnię do pokrycia. Każda belka ma powierzchnię 2,5 m², więc 10 belek zajmuje łącznie 25 m² (10 * 2,5 m² = 25 m²). Ponieważ planowane jest dwukrotne malowanie, całkowita powierzchnia malarska wynosi 50 m² (25 m² * 2 = 50 m²). Następnie, wiedząc, że zużycie farby wynosi 0,1 litra na m², można obliczyć całkowite zużycie farby: 50 m² * 0,1 l/m² = 5 litrów. W praktyce, tak dokładne obliczenia są kluczowe, aby uniknąć niewystarczającej ilości farby, co mogłoby prowadzić do niedokładnego pokrycia i zwiększonego ryzyka korozji. W branży budowlanej oraz w przemyśle, stosuje się podobne kalkulacje, aby zapewnić, że wszystkie materiały są odpowiednio zaplanowane i zamówione zgodnie z wymaganiami projektu.

Pytanie 12

Jakie narzędzia stosuje się do precyzyjnego ustawiania prefabrykowanych betonowych płyt ściennych?

A. Drążki montażowe

B. Łączniki imadłowe

C. Drewniane podbijaki

D. Klucze francuskie

Drążki montażowe, klucze francuskie i podbijaki drewniane to narzędzia, które znajdziesz w budownictwie, ale nie są one idealne do ustawiania prefabrykowanych płyt żelbetowych. Drążki montażowe zazwyczaj służą do podtrzymywania elementów, więc nie mają mechanizmu, który pozwala na precyzyjne ustawienie płyt. Używanie ich w tym kontekście może prowadzić do błędów, a w budownictwie każdy szczegół ma znaczenie, bo to wpływa na bezpieczeństwo i wygląd budynku. Klucze francuskie z kolei są najlepsze do dokręcania śrub, więc w przypadku montażu płyt nie dają odpowiedniego wsparcia i stabilności, co jest naprawdę potrzebne przy dużych elementach. Drewniane podbijaki mogą być pomocne w podnoszeniu czy stabilizacji, ale nie zapewniają precyzyjnego ustawienia, więc mogą sprawić, że konstrukcja będzie niestabilna. W branży budowlanej ważne jest, żeby używać narzędzi, które naprawdę oferują wysoką precyzję i stabilność, a te wymienione po prostu się do tego nie nadają.

Pytanie 13

Z zamieszczonego fragmentu Szczegółowej Specyfikacji Technicznej zawierającej wymagania dotyczące realizacji robót związanych z montażem i demontażem rusztowań zewnętrznych wynika, że warunki SST spełnia rusztowanie

Szczegółowa Specyfikacja Techniczna (fragment)
Montaż rusztowań: − rozstaw podłużny ram pionowych nie powinien być większy niż 2,5 m, − wysokość powtarzalnej kondygnacji nie powinna być mniejsza niż 2,5 m licząc od wierzchu pomostu jednej kondygnacji do wierzchu pomostu kondygnacji następnej, − szerokość pomostu roboczego nie powinna być mniejsza niż 0,7 m, − odchylenie od pionu ram w poziomie kondygnacji nie powinno być większe niż 10 mm.

Szczegółowa Specyfikacja Techniczna (fragment)

Montaż rusztowań:
− rozstaw podłużny ram pionowych nie powinien być większy niż 2,5 m,
− wysokość powtarzalnej kondygnacji nie powinna być mniejsza niż 2,5 m licząc od wierzchu pomostu jednej kondygnacji do wierzchu pomostu kondygnacji następnej,
− szerokość pomostu roboczego nie powinna być mniejsza niż 0,7 m,
− odchylenie od pionu ram w poziomie kondygnacji nie powinno być większe niż 10 mm.

A. o rozstawie ram 2,6 m i szerokości pomostu 65 cm

B. o rozstawie ram 2,3 m i szerokości pomostu 65 cm

C. o rozstawie ram 2,4 m i szerokości pomostu 80 cm

D. o rozstawie ram 2,6 m i szerokości pomostu 80 cm

Odpowiedź, w której mamy ramy rozstawione na 2,4 m i pomost szeroki na 80 cm, jest naprawdę w porządku. Takie wymagania są jasno określone w Szczegółowej Specyfikacji Technicznej, która podaje, co jest niezbędne w kontekście bezpieczeństwa i funkcjonalności rusztowań. Odpowiedni rozstaw ram jest super ważny dla stabilności całej konstrukcji, a szerokość pomostu ma duży wpływ na komfort pracy na wysokości. Na przykład, rusztowanie z rozstawem 2,4 m daje dużo miejsca do manewru i sprawnie rozkłada ciężary. Pomost o szerokości 80 cm pozwala pracownikom swobodnie się przemieszczać, co jest kluczowe na budowie, nie można tego lekceważyć. Spełnienie tych wymagań to podstawa, żeby praca była bezpieczna i efektywna, co podkreślają normy, takie jak PN-EN 12810, które mówią o stabilności i nośności rusztowań.

Pytanie 14

Do łączenia stalowych elementów w złączach kątowych należy użyć spoiny

A. pachwinowej

B. grzbietowej

C. otworowej

D. czołowej

Spoina pachwinowa to naprawdę fajna technika spawania, którą wykorzystuje się głównie w połączeniach kątowych. Dzięki niej konstrukcje stalowe są mocne i stabilne. W tej metodzie spawanie odbywa się w kącikach, co świetnie łączy dwa elementy pod odpowiednim kątem. Można to zobaczyć na budowach ram, mostów albo konstrukcji wsporczych. Warto wiedzieć, że stosuje się ją w wielu standardach budowlanych i przemyśle, w tym w normach ISO i EN, które określają jakość spawania. Z mojego doświadczenia, spoiny pachwinowe są najbardziej efektywne przy obciążeniach statycznych i dynamicznych, które mogą występować w takich konstrukcjach. Mają one naprawdę dobre właściwości i potrafią przenieść spore obciążenia, więc są kluczowe, gdy projektujemy i wykonujemy trwałe połączenia stalowe.

Pytanie 15

Dach wykonany z drewna składa się z 10 wiązarów, każdy o rozpiętości 12 m. Ile materiału drewnianego zostało użyte do budowy dachu, jeśli na jeden wiązar przeznaczono 1,5 m³ drewna, a na stężenia oraz elementy łączące wykorzystano razem 0,5 m³ drewna?

A. 12,5 m3

B. 15,5 m3

C. 18,5 m3

D. 10,5 m3

Poprawna odpowiedź to 15,5 m³. Aby obliczyć całkowitą ilość drewna zużytą na dach, należy zsumować drewno użyte na wiązary oraz na stężenia i elementy łączące. W przypadku 10 wiązarów, które zużywają 1,5 m³ drewna każdy, obliczenia wyglądają następująco: 10 wiązarów x 1,5 m³/wiązar = 15 m³. Następnie dodajemy drewno zużyte na stężenia i elementy łączące, które wynosi 0,5 m³. Całkowita ilość drewna wynosi zatem 15 m³ + 0,5 m³ = 15,5 m³. Tego typu obliczenia są kluczowe w inżynierii budowlanej, gdzie precyzyjne oszacowanie materiałów wpływa na bezpieczeństwo konstrukcji oraz koszty projektu. W praktyce, inżynierowie muszą uwzględniać różne czynniki, takie jak nośność materiałów, ich właściwości mechaniczne oraz warunki środowiskowe, co również może wpływać na zapotrzebowanie na surowce budowlane.

Pytanie 16

Do skonstruowania deskowania wieńca wykorzystano 0,4 m³ desek o grubości 20 mm klasy III. Jaki będzie koszt drewna, jeżeli cena metra sześciennego tej tarcicy wynosi 770 zł?

A. 308 zł

B. 1540 zł

C. 154 zł

D. 385 zł

Żeby policzyć koszt drewna, trzeba pomnożyć objętość zużytego materiału przez cenę za metr sześcienny. W tej sytuacji mamy 0,4 m³ desek, a cena za metr to 770 zł. Więc obliczenie wychodzi tak: 0,4 m³ * 770 zł/m³ = 308 zł. To dokładnie taka metoda, której używa się w kosztorysowaniu materiałów budowlanych. Z mojego doświadczenia, umiejętność takich obliczeń jest mega ważna dla inżynierów budowlanych i projektantów, bo muszą precyzyjnie oszacować koszty, żeby nie przekroczyć budżetu. Oprócz tego warto pamiętać o tym, że ceny materiałów mogą się zmieniać w trakcie realizacji projektu, co może wpłynąć na ostateczny koszt budowy. Dlatego dobrze jest mieć na uwadze, jak rynek materiałów budowlanych się zmienia i korzystać z aktualnych cenników przy planowaniu budżetu.

Pytanie 17

Z danych zamieszczonych w tabeli wynika, że pas dolny wiązara Wk-1 należy wykonać z

Wiązar Wk-1. Zestawienie drewna [C24]
(fragment)
poz.	element	ilość	wymiary przekroju	długość	masa
poz.	element	szt.	mm	cm	kg
1	pas górny	2	2,5 x 12	800	16,80
2	pas dolny	4	2,5 x 12	426	17,89
3	słupek	1	5,0 x 12	160	3,36
4	słupek	2	2,5 x 12	124	2,60
5	krzyżulec	2	5,0 x 12	156	6,55
6	krzyżulec	2	2,5 x 12	124	2,60

A. dwóch desek o grubości 2,5 mm

B. dwóch desek o długości 800 cm

C. czterech desek o długości 426 cm

D. czterech desek o grubości 5,0 mm

W przypadku niepoprawnych odpowiedzi, jak użycie dwóch desek o grubości 2,5 mm lub czterech desek o grubości 5,0 mm, można zauważyć kilka istotnych błędów w rozumowaniu. Po pierwsze, grubość desek jest kluczowym parametrem, który wpływa na nośność i stabilność elementów konstrukcyjnych. Deski o grubości 2,5 mm są zbyt wąskie, aby mogły pełnić rolę pasa dolnego wiązara, co prowadzi do ryzyka ich wyginania lub łamania się pod obciążeniem. Z kolei cztery deski o grubości 5,0 mm, mimo że oferują większą grubość, nie spełniają wymogów dotyczących długości, co również jest niewłaściwe. Kolejnym rozważanym błędem jest użycie dwóch desek o długości 800 cm, co nie tylko przekracza wymaganą długość, ale także wprowadza dodatkowe trudności w montażu oraz stabilności konstrukcji. W kontekście norm budowlanych i dobrych praktyk inżynieryjnych, każdy element konstrukcji powinien być starannie dobrany pod kątem wymiarów i parametrów technicznych, aby zapewnić optymalną jakość i bezpieczeństwo. Ignorowanie tych zasad prowadzi do nieefektywności i potencjalnych problemów w trakcie użytkowania, co jest niedopuszczalne w profesjonalnym podejściu do projektów budowlanych.

Pytanie 18

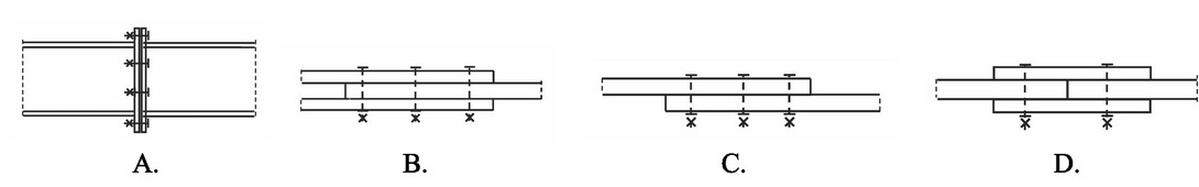

Na którym rysunku przedstawiono połączenie śrubowe doczołowe?

A. C.

B. A.

C. B.

D. D.

Połączenie śrubowe doczołowe, jak przedstawione na rysunku A, jest kluczowym elementem w wielu konstrukcjach inżynieryjnych i budowlanych. W tym typie połączenia śruba przechodzi przez obie łączone części, co zapewnia stabilność i wytrzymałość całej struktury. Nakrętki, które zabezpieczają śruby z drugiej strony, są istotne dla utrzymania integralności połączenia, ponieważ chronią przed luzowaniem się elementów w wyniku drgań czy obciążeń dynamicznych. W praktyce połączenia tego typu są często stosowane w budowie mostów, wież, a także w konstrukcjach stalowych. Aby zapewnić odpowiednią wytrzymałość połączenia, należy stosować śruby o odpowiednich klasach wytrzymałości zgodnych z normami, takimi jak PN-EN 15048, które definiują wymagania dla elementów połączeniowych. Dobrą praktyką jest także stosowanie podkładek, które rozkładają siłę nacisku z nakrętki i zwiększają powierzchnię kontaktu, co poprawia stabilność całego połączenia.

Pytanie 19

Jakie elementy są używane do tymczasowego mocowania prefabrykowanych ścian podczas ich montażu?

A. drążki montażowe

B. odciągi linowe

C. rozpory sztywne

D. klin stalowy

Wybór odciągów linowych do tymczasowego mocowania prefabrykatów ściennych jest niewłaściwy ze względu na ich specyfikę działania. Odciągi linowe, chociaż mogą czasami być używane w budownictwie, nie zapewniają wystarczającej sztywności, która jest kluczowa podczas montażu prefabrykatów. Ich zastosowanie bardziej dotyczy stabilizacji elementów w dynamicznych warunkach, a nie sztywnego mocowania, jak to jest wymagane w przypadku prefabrykatów. Dodatkowo, drążki montażowe, które są stosowane w innych kontekstach budowlanych, nie są przeznaczone do bezpośredniego mocowania ścian prefabrykowanych. Z kolei kliny stalowe, choć mogą zapewnić pewną formę podparcia, nie oferują takiej samej stabilności i wsparcia jak rozpory sztywne, co czyni je niewystarczającymi do tymczasowego mocowania dużych i ciężkich prefabrykatów. W praktyce, stosowanie niewłaściwych metod mocowania może prowadzić do niebezpiecznych sytuacji, takich jak przesunięcie lub upadek elementów konstrukcyjnych. Dlatego, ważne jest, aby przy wyborze metod i narzędzi do montażu prefabrykatów, kierować się sprawdzonymi standardami, które ukierunkowane są na zapewnienie maksymalnego bezpieczeństwa i stabilności podczas całego procesu budowlanego.

Pytanie 20

Który element systemu prefabrykowanych hal stalowych przedstawiono na rysunku?

A. Płytę fundamentową.

B. Panel elewacyjny.

C. Płytę stropową.

D. Panel dachowy.

Poprawna odpowiedź to panel elewacyjny, który jest kluczowym elementem w systemie prefabrykowanych hal stalowych. Panele elewacyjne to specjalnie zaprojektowane elementy, które zapewniają nie tylko estetykę budynku, ale także jego izolację termiczną oraz ochronę przed warunkami atmosferycznymi. W przypadku hal przemysłowych, panele te są często wykonane z materiałów takich jak stal ocynkowana lub kompozyty, co zwiększa ich trwałość i odporność na korozję. Przykładem zastosowania paneli elewacyjnych jest ich wykorzystanie w konstrukcjach magazynowych lub produkcyjnych, gdzie ich właściwości termoizolacyjne przyczyniają się do redukcji kosztów ogrzewania. Ponadto, panele te mogą być montowane w różnorodny sposób, zarówno pionowo, jak i poziomo, co daje architektom i inżynierom wiele możliwości w zakresie projektowania. Zastosowanie paneli elewacyjnych przyczynia się do łatwiejszej konserwacji budynku oraz spełnienia standardów efektywności energetycznej, co jest zgodne z najlepszymi praktykami w branży budowlanej.

Pytanie 21

Na zbloczu hakowym, stosowanym m.in. do przenoszenia elementów konstrukcji z betonu zbrojonego, znajdują się

A. dwa nieruchome krążki z dwoma ruchomymi krążkami

B. dwa haki związane stalową liną

C. fragment liny stalowej połączony z hakiem

D. krążek z osią, połączone z hakiem przy pomocy obejm

Zblocze hakowe to element stosowany w mechanice i budownictwie, którego głównym celem jest ułatwienie przemieszczania ciężkich elementów konstrukcyjnych, takich jak belki żelbetowe. Składa się z krążka, który jest zamocowany na osi, oraz haka, który pełni funkcję zaczepu. Połączenie tych elementów za pomocą obejm zapewnia stabilność oraz efektywność działania zblocza. W praktyce, zblocze hakowe jest stosowane w różnorodnych sytuacjach budowlanych, gdzie wymagana jest precyzyjna kontrola nad ruchem ciężkich obiektów. Dobrze zaprojektowane i wykonane zblocze powinno spełniać określone normy bezpieczeństwa, co jest kluczowe w kontekście pracy na placu budowy. Użycie zblocza hakowego minimalizuje ryzyko wypadków oraz uszkodzeń mienia, a także zwiększa wydajność operacyjną. W kontekście standardów branżowych, istotne jest, aby zblocze było stosowane zgodnie z wytycznymi dotyczącymi jego nośności oraz funkcji, co zapewnia bezpieczeństwo pracy i efektywność działania.

Pytanie 22

Jakie spoiny należy wykonać podczas łączenia elementów stalowych o krawędziach ułożonych w jednej płaszczyźnie?

A. Grzbietowe.

B. Czołowe.

C. Brzeżne.

D. Pachwinowe.

Spoiny czołowe są najwłaściwszym rozwiązaniem do łączenia elementów stalowych, których krawędzie są ułożone w jednej płaszczyźnie i równoległe względem siebie. Technika ta umożliwia efektywne przenoszenie obciążeń wzdłużnych oraz zapewnia wysoką odporność na wyrywanie i zginanie. W praktyce spoiny czołowe są powszechnie stosowane w konstrukcjach stalowych, takich jak mosty, budynki przemysłowe czy maszyny, gdzie wymagana jest wysoka wytrzymałość i integralność połączeń. Zgodnie z normami, takimi jak PN-EN 1993-1-8, odpowiednie zaprojektowanie i wykonanie spoin czołowych pozwala na osiągnięcie optymalnych właściwości mechanicznych w miejscach narażonych na duże obciążenia. Ważne jest również, aby spoiny były odpowiednio przygotowane i kontrolowane, co pozwala na minimalizację ryzyka wystąpienia wad, takich jak pęknięcia czy odkształcenia. Należy również pamiętać o doborze odpowiedniego materiału spoinowego oraz techniki spawania, co ma kluczowe znaczenie dla jakości i trwałości połączenia.

Pytanie 23

Na rysunku przedstawiono przyłbicę chroniącą wzrok pracownika podczas

A. piaskowania.

B. wiercenia.

C. spawania.

D. cięcia.

Odpowiedź, którą wybrałeś, to spawanie, co ma sens, bo na zdjęciu widać przecież przyłbicę spawalniczą. To jest naprawdę ważny element ochrony, gdy pracujesz z łukiem elektrycznym, bo chroni Twoje oczy przed ostrym światłem. Te przyłbice mają ciemne szkła, które się same przyciemniają, gdy zaczynasz spawać, więc to super rozwiązanie. I nie zapominaj, że są one zrobione z materiałów odpornych na wysoką temperaturę i iskry, co daje dodatkowe zabezpieczenie. Spawanie to proces, który nie tylko świeci, ale też może być niebezpieczny przez odpryski metalu. Dlatego dobrze jest mieć przy sobie odpowiednią ochronę, jak przyłbice, co jest zgodne z normami BHP. Dobrze też mieć na sobie rękawice spawalnicze i odpowiednią odzież, żeby być naprawdę bezpiecznym w pracy.

Pytanie 24

Konstrukcja hali stalowej opiera się na 20 słupach z dwuteownika IPE 240, gdzie każdy słup ma wysokość 6 m. Jaką łączną kwotę trzeba wydać na dwuteowniki, jeśli 1 metr tego materiału waży 30 kg, a tona IPE 240 jest warta 4 500 zł?

A. 15 200 zł

B. 16 200 zł

C. 18 200 zł

D. 17 200 zł

Aby obliczyć całkowity koszt dwuteowników IPE 240 użytych na słupy hali stalowej, należy najpierw obliczyć całkowitą długość wszystkich słupów. Każdy z 20 słupów ma wysokość 6 m, co daje łączną długość 20 x 6 m = 120 m. Następnie, mając informację, że 1 metr dwuteownika waży 30 kg, możemy obliczyć łączną wagę: 120 m x 30 kg/m = 3600 kg. Ponieważ koszt tony IPE 240 wynosi 4500 zł, przeliczamy wagę na tony: 3600 kg = 3,6 tony. Końcowy koszt zakupu wynosi: 3,6 tony x 4500 zł/tona = 16200 zł. W praktyce, takie obliczenia są kluczowe w projektowaniu konstrukcji stalowych, ponieważ pozwalają na dokładne oszacowanie kosztów materiałów oraz ich wpływu na całkowity budżet projektu. Warto również pamiętać, że w trakcie realizacji projektów budowlanych odpowiednie obliczenia muszą być zgodne z normami PN-EN 1993 (Eurokod 3) dotyczącymi projektowania konstrukcji stalowych, co zapewnia bezpieczeństwo i trwałość obiektów.

Pytanie 25

Przedstawiony na rysunku sprzęt służący do oceny poprawności i jakości montażu konstrukcji drewnianych to

A. pochyłościomierz.

B. poziomnica.

C. szczelinomierz.

D. kątownik.

Poziomnica jest kluczowym narzędziem w procesie montażu konstrukcji drewnianych, umożliwiającym precyzyjne sprawdzenie, czy elementy konstrukcyjne są ustawione w poziomie lub pionie. Narzędzie to posiada libelle wypełnione cieczą, w których umieszczona jest bańka powietrzna. Jednym z podstawowych zastosowań poziomnicy jest kontrola poziomu belek, ram lub innych elementów drewnianych, co jest niezbędne dla zapewnienia stabilności oraz estetyki konstrukcji. W praktyce, nieprawidłowe ustawienie elementów może prowadzić do poważnych problemów, takich jak deformacje, pęknięcia czy nawet zagrażające bezpieczeństwu uszkodzenia. Użycie poziomnicy jest zgodne z najlepszymi praktykami w budownictwie, gdzie precyzja jest kluczowym elementem każdego projektu. Przykładowo, w trakcie budowy tarasu drewnianego, regularne sprawdzanie poziomu za pomocą poziomnicy pozwala na eliminację błędów na wczesnym etapie, co znacząco obniża koszty naprawy w przyszłości. Poprawne użycie tego narzędzia podkreśla znaczenie jakości wykonania oraz dbałości o detale w każdym etapie budowy.

Pytanie 26

Przedstawione na rysunku elementy prefabrykowane służą do wykonywania

A. schodów.

B. nadproży.

C. stropu.

D. dachu.

Odpowiedź "nadproży" jest w porządku, bo te elementy na rysunku mają naprawdę charakterystyczny kształt i wycięcia, które można spotkać tylko u nadproży. W budownictwie są one istotne, bo znajdują się nad otworami w ścianach, jak okna i drzwi, i muszą przenosić obciążenia z góry, z części budowli. Dobrze zaprojektowane nadproża są ważne nie tylko dla stabilności konstrukcji, ale też mają wpływ na to, jak budynek wygląda. Z mojego doświadczenia wiem, że prefabrykowane nadproża wykorzystuje się często w budownictwie jednorodzinnym i wielorodzinnym, bo przyspieszają budowę i są efektywne. No i warto pamiętać, że zgodność z normami budowlanymi, jak Eurokod, jest kluczowa, żeby nasze budowle były bezpieczne i trwałe.

Pytanie 27

Jaką liczbę płyt żelbetowych o wymiarach 1,2×2,5 m potrzeba do zbudowania czterech prefabrykowanych ścian o wymiarach
3,6×2,5 m?

A. 4 sztuki

B. 3 sztuki

C. 16 sztuk

D. 12 sztuk

Aby obliczyć, ile płyt żelbetowych o wymiarach 1,2×2,5 m jest potrzebnych do wykonania czterech prefabrykowanych ścian o wymiarach 3,6×2,5 m, należy najpierw obliczyć powierzchnię jednej ściany. Powierzchnia jednej ściany wynosi 3,6 m × 2,5 m = 9 m². Następnie, ponieważ mamy cztery takie ściany, łączna powierzchnia to 4 × 9 m² = 36 m². Teraz obliczamy powierzchnię pojedynczej płyty żelbetowej, która wynosi 1,2 m × 2,5 m = 3 m². Dzieląc łączną powierzchnię ścian przez powierzchnię jednej płyty, otrzymujemy 36 m² ÷ 3 m² = 12. Zatem potrzebujemy 12 płyt żelbetowych. Tego rodzaju obliczenia są kluczowe w projektach budowlanych, gdzie precyzyjne oszacowanie materiałów pozwala na optymalizację kosztów i efektywności. W praktyce, takie analizy są często wykonywane za pomocą specjalistycznego oprogramowania, które uwzględnia również inne czynniki, takie jak straty materiałowe czy różne rodzaje połączeń.

Pytanie 28

Jak mocuje się prefabrykowaną żelbetową płytę ścienną osłonową do ścian nośnych?

A. przy pomocy kołków wstrzeliwanych

B. za pomocą kotew ze stali nierdzewnej

C. z wykorzystaniem zaprawy cementowej

D. na zaprawę klejową wzmocnioną siatką

Wybór niewłaściwych metod mocowania prefabrykowanych płyt ściennych osłonowych może prowadzić do poważnych problemów w konstrukcji. Kołki wstrzeliwane, chociaż są popularnym rozwiązaniem w wielu zastosowaniach budowlanych, nie zapewniają wystarczającej wytrzymałości dla ciężkich paneli żelbetowych. Ich stosowanie w kontekście dużych obciążeń, na przykład w wysokich budynkach czy w rejonach o silnych wiatrach, może prowadzić do ich niewłaściwego osadzenia oraz awarii. Używanie zaprawy cementowej jako metody mocowania również budzi wątpliwości; zaprawa ta nie ma odpowiedniej przyczepności oraz elastyczności, aby skutecznie utrzymać dużą płytę w długim okresie eksploatacji, co może skutkować pęknięciami lub odspajaniem. Z kolei zaprawa klejowa zbrojona siatką, mimo że może być używana w niektórych zastosowaniach, nie jest zalecana do mocowania ciężkich elementów, jak płyty żelbetowe, ze względu na ograniczoną nośność oraz niewystarczającą odporność na działanie sił ścinających. Niektóre z tych błędnych rozwiązań wynikają z niepełnego zrozumienia mechaniki budowlanej oraz wymagań dla materiałów w różnych warunkach eksploatacyjnych.

Pytanie 29

Na podstawie fragmentu przekroju drewnianej konstrukcji dachowej określ wymiary murłat.

A. 78×118 cm

B. 10×10 cm

C. 100×140 cm

D. 16×5 cm

Murłata o wymiarach 10×10 cm jest typowym elementem konstrukcyjnym stosowanym w wielu systemach dachowych. Wymiary te są zgodne z powszechnie przyjętymi normami budowlanymi, które uwzględniają zarówno wymagania wytrzymałościowe, jak i praktyczne aspekty instalacji. Murłata stanowi fundamentalny element, na którym opiera się cała konstrukcja dachu, dlatego jej dimensje muszą być starannie dobrane. W praktyce, murłaty tego rodzaju często są stosowane w konstrukcjach drewnianych, gdzie ich odpowiednia szerokość i wysokość zapewniają stabilność oraz prawidłowe przenoszenie obciążeń. Ponadto, zastosowanie murłat o standardowych wymiarach ułatwia proces zakupu materiałów oraz ich późniejszy montaż. Wymiar 10×10 cm zapewnia również odpowiednią powierzchnię do mocowania krokwi dachowych, co jest kluczowe dla zachowania integralności całej konstrukcji. W przypadku dachów o większych obciążeniach, warto rozważyć zastosowanie murłat o większych wymiarach, ale standardowa murłata 10×10 cm jest wystarczająca dla typowych projektów budowlanych.

Pytanie 30

Do czego stosuje się prefabrykat przedstawiony na ilustracji?

A. Do zwieńczenia murowanego komina.

B. Do obudowy skarp i nasypów.

C. Do obudowy szybów dźwigów osobowych.

D. Do posadowienia słupa żelbetowego.

Prefabrykat przedstawiony na ilustracji jest kluczowym elementem stosowanym w budownictwie, szczególnie jako fundament pod słupy żelbetowe. Jego kształt oraz materiał, z którego został wykonany, są przystosowane do przenoszenia dużych obciążeń, co czyni go idealnym rozwiązaniem w strukturach nośnych. W przypadku budowy obiektów użyteczności publicznej, takich jak mosty czy budynki, właściwe posadowienie słupów jest krytyczne dla stabilności całej konstrukcji. Prefabrykaty tego typu są często stosowane w zgodzie z normami Eurokodów, które określają wymagania dotyczące projektowania i obliczeń konstrukcji. Przykładem zastosowania może być budowa nowoczesnych wieżowców, gdzie właściwe przygotowanie fundamentów zdecydowanie wpływa na bezpieczeństwo użytkowników oraz trwałość budynku. W praktyce, wykonawcy muszą również brać pod uwagę warunki gruntowe danego terenu, aby zapewnić odpowiednie wsparcie dla prefabrykatów, co jeszcze bardziej podkreśla ich rolę w budownictwie.

Pytanie 31

Podczas montażu stalowych ram konstrukcyjnych, jakie narzędzie jest najczęściej używane do ich precyzyjnego ustawienia?

A. Poziomica laserowa

B. Klucz dynamometryczny

C. Młotek gumowy

D. Śrubokręt elektryczny

Podczas montażu stalowych ram konstrukcyjnych, precyzyjne ustawienie elementów jest kluczowe dla stabilności i bezpieczeństwa całej konstrukcji. Jednym z najczęściej używanych narzędzi do tego celu jest poziomica laserowa. Dzięki niej można bardzo precyzyjnie określić poziom i pion elementów, co jest niezmiernie ważne w konstrukcjach stalowych, które muszą być idealnie wyrównane. Poziomice laserowe wykorzystują wiązkę światła do wyznaczania linii prostych, co pozwala na szybkie i dokładne ustawienie elementów. W praktyce budowlanej poziomice laserowe są cenione za swoją dokładność i szybkość pracy, eliminując potrzebę ręcznych pomiarów taśmą czy poziomicą tradycyjną. Dodatkowo, standardy branżowe coraz częściej zalecają użycie narzędzi laserowych właśnie ze względu na ich efektywność. Oprócz tego, poziomice laserowe są łatwe w obsłudze, co zwiększa ich popularność wśród monterów konstrukcji stalowych. Warto również zaznaczyć, że stosowanie poziomic laserowych minimalizuje ryzyko błędów ludzkich, które mogą wystąpić przy ręcznym ustawianiu elementów.

Pytanie 32

W trakcie montażu niektórych konstrukcji stalowych wykorzystuje się klucz dynamometryczny, którego celem jest

A. zapewnienie odpowiedniej liczby obrotów nakrętek

B. ochrona nakrętek przed korozją

C. zagwarantowanie prawidłowej siły dokręcania nakrętek

D. zapobieganie uszkodzeniom mechanicznym nakrętek

Klucz dynamometryczny jest narzędziem niezbędnym w montażu konstrukcji stalowych, którego głównym celem jest zapewnienie odpowiedniej siły dokręcania nakrętek. Właściwe dokręcenie elementów łączących jest kluczowe dla zachowania integralności konstrukcji oraz jej bezpieczeństwa. Zbyt luźne połączenia mogą prowadzić do luzów, co z kolei powoduje wibracje i potencjalne uszkodzenia strukturalne. Z kolei zbyt mocne dokręcenie może uszkodzić gwinty lub same elementy. Przykładowo, w budownictwie mostów, gdzie siły działające na konstrukcję są znaczne, stosowanie kluczy dynamometrycznych pozwala na precyzyjne dostosowanie siły dokręcenia zgodnie z normami, takimi jak Eurokod 3 dla konstrukcji stalowych. Dzięki temu można uniknąć problemów z trwałością oraz bezpieczeństwem obiektów inżynieryjnych. Zachowanie odpowiednich wartości momentu obrotowego według specyfikacji producentów komponentów i norm budowlanych jest kluczowe dla sukcesu projektu budowlanego.

Pytanie 33

Podaj właściwą sekwencję czynności dotyczących montażu prefabrykowanej płyty ściennej w miejsce przeznaczenia. 1. Określenie miejsca elementu w konstrukcji, 2. przygotowanie złącza, 3. zawieszenie elementu na haku, a następnie

A. 4. ustawienie elementu, 5. zwolnienie z haka, 6. stężenie montażowe, 7. wstępna rektyfikacja

B. 4. ustawienie elementu, 5. wstępna rektyfikacja, 6. stężenie montażowe, 7. zwolnienie z haka

C. 4. wstępna rektyfikacja, 5. stężenie montażowe, 6. ustawienie elementu, 7. zwolnienie z haka

D. 4. stężenie montażowe, 5. zwolnienie z haka, 6. ustawienie elementu, 7. wstępna rektyfikacja

Prawidłowa kolejność czynności związanych z montażem prefabrykowanej płyty ściennej zaczyna się od wyznaczenia położenia elementu w budowli, co jest kluczowe dla zapewnienia dokładności montażu. Następnie przygotowanie złącza umożliwia stabilne i bezpieczne połączenie nowego elementu z istniejącymi strukturami. Kolejnym krokiem jest podwieszenie elementu na haku, co pozwala na dokładne ustawienie go w odpowiedniej pozycji. Ustawienie elementu jest istotne, aby pasował do zaplanowanej lokalizacji oraz spełniał wszystkie normy budowlane. Wstępna rektyfikacja polega na dostosowaniu elementu do wymagań projektowych, co jest niezbędne przed jego ostatecznym zabezpieczeniem. Stężenie montażowe to etap, który zapewnia dodatkową stabilność i wytrzymałość konstrukcji, co jest szczególnie ważne w kontekście późniejszych obciążeń. Na koniec, zwolnienie z haka pozwala na pełne osadzenie płyty w miejscu, co kończy proces montażu. Takie podejście jest zgodne z najlepszymi praktykami branżowymi oraz normami, co zapewnia bezpieczeństwo i trwałość konstrukcji.

Pytanie 34

Wiązar mansardowy przedstawiono na rysunku

A. B.

B. D.

C. C.

D. A.

Wiązar mansardowy to konstrukcja, która wyróżnia się złamanym kształtem połaci dachowej, co umożliwia wykorzystanie przestrzeni poddasza jako dodatkowej powierzchni użytkowej. W odpowiedzi A, zauważamy charakterystyczne ukształtowanie, które nie tylko zwiększa objętość poddasza, ale także nadaje budynkowi estetyczny wygląd. Wiązary mansardowe są szczególnie popularne w architekturze tradycyjnej oraz nowoczesnej, gdzie istotne jest maksymalne wykorzystanie przestrzeni. W praktyce, takie wiązary są często używane w domach jednorodzinnych, obiektach użyteczności publicznej oraz muzeach. Dodatkowo, w kontekście standardów budowlanych, stosowanie wiązarów mansardowych wymaga przestrzegania zasad dotyczących obliczeń statycznych, co zapewnia ich stabilność i bezpieczeństwo. Stosując wiązary mansardowe, należy również mieć na uwadze właściwe nachylenie połaci oraz odpowiednią izolację, aby zminimalizować straty ciepła i zapewnić komfort termiczny.

Pytanie 35

Na podstawie zamieszczonej charakterystyki żurawia budowlanego określ minimalną długość wysięgnika, jaką należy zastosować do podniesienia elementu prefabrykowanego o ciężarze 1 tony na odległość 5 m i wysokość 6,5 m.

A. 5,945 m ②

B. 8,145 m ③

C. 12,485 m ⑤

D. 10,310 m ④

Odpowiedź 8,145 m jest prawidłowa, ponieważ odpowiada wymaganiom technicznym dotyczącym podnoszenia ciężarów przy użyciu żurawia budowlanego. Wykres ilustrujący zależność między długością wysięgnika a maksymalnym ciężarem, który można podnieść na określoną wysokość, wskazuje, że dla ciężaru 1 tony na wysokości 6,5 m minimalna długość wysięgnika wynosi właśnie 8,145 m. W praktyce, stosowanie odpowiedniej długości wysięgnika jest kluczowym aspektem bezpieczeństwa operacji dźwigowych, ponieważ zbyt krótki wysięgnik może prowadzić do przeciążenia urządzenia oraz stwarzać ryzyko wypadków. W branży budowlanej, zgodnie z normami bezpieczeństwa, zawsze zaleca się uwzględnianie dodatkowego marginesu bezpieczeństwa w przypadku podnoszenia ciężkich elementów, co może wpłynąć na wybór nieco dłuższego wysięgnika niż teoretycznie wymagany. Warto również zwrócić uwagę na fakt, że różne typy żurawi mogą mieć różne możliwości operacyjne, dlatego istotne jest, aby przed przystąpieniem do pracy zapoznać się z instrukcjami producenta, aby upewnić się, że stosowane parametry są zgodne z ich zaleceniami.

Pytanie 36

Przedstawiona na rysunku kausza jest elementem

A. śruby rzymskiej.

B. zawiesia linowego.

C. szekli.

D. wielokrążka.

Kausza to element wykorzystywany w zawiesiach linowych, który pełni kluczową rolę w zapewnieniu bezpieczeństwa oraz efektywności transportu ładunków. Jej konstrukcja pozwala na tworzenie pętli na końcu liny, co jest istotne w wielu zastosowaniach przemysłowych. Zastosowanie kauszy ma na celu nie tylko zabezpieczenie liny przed przetarciem, ale także rozłożenie obciążenia na większą powierzchnię, co minimalizuje ryzyko uszkodzenia materiału. W praktyce, kausze są powszechnie stosowane w budownictwie, transporcie oraz przy pracach na wysokościach. Zgodnie z normami branżowymi, jak np. PN-EN 13414 dotycząca lin i akcesoriów do podnoszenia, stosowanie kauszy w zawiesiach linowych jest nie tylko zalecane, ale wręcz wymagane dla zapewnienia bezpieczeństwa operacji. Dlatego zrozumienie i poprawne zastosowanie kauszy jest niezbędne dla każdego, kto pracuje z podnośnikami czy innymi mechanizmami opartymi na linach.

Pytanie 37

Na rysunku przestawiono fragment przekroju połączenia elementów za pomocą

A. śruby i nakrętki.

B. tylko śruby.

C. tylko nitu.

D. kołka i kleju.

Fajnie, że zaznaczyłeś odpowiedź z śrubami i nakrętkami! Na rysunku rzeczywiście widać, że to połączenie opiera się na gwintowanej śrubie oraz nakrętce, która trzyma wszystko razem. To klasyka w inżynierii i budownictwie, bo te elementy są super mocne i łatwe do montażu. Z mojego doświadczenia wiem, że dzięki takim rozwiązaniom mamy pewność, że konstrukcje będą stabilne i wytrzymałe. Śruby pozwalają na dostosowanie siły dokręcania, co ma ogromne znaczenie dla bezpieczeństwa całej budowli. Na przykład w maszynach, gdzie często coś się psuje, śruby umożliwiają szybki dostęp do zepsutych elementów. Warto też pamiętać, że użycie materiałów odpornych na korozję, jak stal nierdzewna, znacznie zwiększa trwałość tych połączeń.

Pytanie 38

W trakcie montażu stalowych elementów konstrukcyjnych rozpory montażowe wykorzystywane są do

A. rektyfikacji elementów

B. oddzielania elementów

C. uniesienia elementów

D. deformacji elementów

Separacja elementów nie jest funkcją, której należy oczekiwać od rozpór montażowych w kontekście montażu konstrukcji stalowych. Rozpory mają za zadanie nie tyle oddzielać elementy, co stabilizować je w trakcie montażu, co jest kluczowe dla zapewnienia ich prawidłowego ustawienia. Podnoszenie elementów także nie jest ich główną funkcją. Istnieją specjalistyczne urządzenia, takie jak dźwigi czy podnośniki, które są zaprojektowane do transportu i umieszczania ciężkich komponentów, a rozpory jedynie wspierają już zamontowane elementy. Wyginanie elementów w trakcie montażu jest działaniem, które nie powinno mieć miejsca, ponieważ wprowadza dodatkowe naprężenia i ryzyko uszkodzenia materiału, co jest sprzeczne z zasadami dobrej praktyki inżynieryjnej. W konstrukcjach stalowych kluczowe jest, aby unikać działań mogących prowadzić do deformacji, co mogłoby wpłynąć na integralność strukturalną całego obiektu. Właściwe zrozumienie ról pełnionych przez różne elementy w procesie montażu jest niezbędne dla osiągnięcia stabilności i bezpieczeństwa konstrukcji, a błędne przekonania mogą prowadzić do poważnych konsekwencji w praktyce budowlanej.

Pytanie 39

Zgodnie z przedstawionym rysunkiem blachę głowicy słupa z ryglem i trzonem słupa należy połączyć

A. spoiną pachwinową o grubości 8 mm na całym obwodzie blachy.

B. spoiną czołową o grubości 8 mm na całym obwodzie blachy.

C. spoinami pachwinowymi dwustronnymi o grubości 6 mm.

D. spoiną pachwinową o grubości 6 mm na całym obwodzie blachy.

Poprawna odpowiedź to spoiną pachwinową o grubości 6 mm na całym obwodzie blachy. Zgodnie z analizą rysunku technicznego, spoiny pachwinowe są często stosowane w połączeniach konstrukcyjnych, ponieważ zapewniają wysoką wytrzymałość oraz odpowiednią odporność na obciążenia. Grubość 6 mm została określona na rysunku jako wymagana dla tego konkretnego połączenia. W praktyce, stosowanie odpowiedniej grubości spoiny jest kluczowe dla zapewnienia trwałości konstrukcji. W przypadku spoin pachwinowych, ich wykonanie wymaga precyzyjnego przygotowania krawędzi elementów oraz właściwego ustawienia parametrów spawania, aby uniknąć defektów takich jak pęknięcia czy niewłaściwe wtopienia. Dobrze wykonana spoiną pachwinowa nie tylko stabilizuje połączenie, ale również zwiększa jego odporność na różnorodne obciążenia, w tym dynamiczne. Zgodność z normami oraz dobrymi praktykami w spawaniu wpływa bezpośrednio na jakość i bezpieczeństwo konstrukcji, dlatego znajomość tych zasad jest niezbędna w pracy inżynierskiej.

Pytanie 40

Drążki montażowe, wykorzystywane podczas instalacji konstrukcji z prefabrykowanych elementów żelbetowych, mają na celu

A. weryfikację odległości pomiędzy montowanymi prefabrykatami

B. rektyfikację oraz kontrolę pionowego usytuowania elementów ściennych

C. naprowadzanie elementów w końcowej fazie ich osadzania na miejsce wbudowania

D. przenoszenie oznaczeń osi ścian na stropy kolejnych poziomów

Drążki montażowe są kluczowymi elementami stosowanymi w procesie montażu prefabrykowanych konstrukcji żelbetowych. Ich główną funkcją jest naprowadzanie elementów w końcowej fazie zasuwania na miejsce wbudowania, co jest krytyczne dla zapewnienia prawidłowego i precyzyjnego montażu. Umożliwiają one pracownikom z łatwością zlokalizować odpowiednie miejsce dla prefabrykatu, co z kolei minimalizuje ryzyko błędów oraz uszkodzeń. Dobrze zaprojektowane drążki montażowe są zgodne z normami branżowymi, które wskazują na ich zastosowanie w budownictwie. Przykładem dobrych praktyk jest wykorzystanie drążków o odpowiednich długościach i średnicach, co wpływa na łatwość manewrowania oraz stabilność elementów w trakcie montażu. W praktyce ich użycie pozwala na zwiększenie efektywności oraz bezpieczeństwa pracy, ponieważ odpowiednio ustawione prefabrykaty mogą być precyzyjnie osadzone w wyznaczonych miejscach, co z kolei wpływa na jakość całej konstrukcji. Dodatkowo, zastosowanie drążków montażowych jest również zgodne z zasadami ergonomii w pracy, co przekłada się na komfort i bezpieczeństwo pracowników.

Rozpocznij nowy egzamin

Powrót do strony głównej
