Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 10 czerwca 2026 13:27
Data zakończenia: 10 czerwca 2026 13:46

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Która z poniższych metod nie wchodzi w skład bezpośredniej oceny stanu ostrza?

A. Dotykowa

B. Elektrooporowa

C. Optyczna

D. Akustyczna

Wszystkie metody wymienione w pytaniu mają swoje specyficzne zastosowanie w ocenie stanu ostrza, jednak nie każda z nich jest metodą bezpośrednią. Optyczna metoda oceny polega na użyciu technologii wizualnych, takich jak mikroskopy czy skanery, które pozwalają na bezpośrednią analizę powierzchni ostrza. Umożliwia to dokładne wykrycie uszkodzeń, pęknięć oraz wszelkich zmian w geometrii narzędzia. Metoda dotykowa z kolei polega na manualnym sprawdzeniu ostrza, co daje praktyczne rezultaty w ocenie stanu zużycia. Z kolei elektrooporowa ocena polega na pomiarze oporu elektrycznego, który zmienia się w zależności od stopnia zużycia narzędzia. W kontekście oceny ostrzy, te metody są uznawane za bezpośrednie, ponieważ umożliwiają bezpośrednią obserwację i pomiar stanu narzędzia. Wybór nieodpowiedniej metody do oceny może prowadzić do błędnych wniosków dotyczących wydajności narzędzi, co w konsekwencji wpływa na jakość produkcji. Dlatego istotne jest zrozumienie różnic między metodami bezpośrednimi a pośrednimi w kontekście ich zastosowania w praktyce przemysłowej oraz przestrzeganie najlepszych praktyk w zakresie monitorowania stanu narzędzi, co jest kluczowe dla efektywności procesów produkcyjnych.

Pytanie 2

Na podstawie zamieszczonego rysunku ustawienia przedmiotu obrabianego na frezarce CNC określ wartości położenia punktu zerowego przedmiotu obrabianego.

A. X89,83 Y-34,35 Z19.11

B. X19,ll Y89,33 Z34,35

C. X89,83 Y34,35 Z-19.11

D. X-19,ll Y89,33 Z34.35

Poprawna odpowiedź wskazuje na wartości położenia punktu zerowego przedmiotu obrabianego na frezarce CNC, które są kluczowe dla precyzyjnego programowania i obróbki. Wartości X89,83 mm, Y34,35 mm oraz Z-19,11 mm oznaczają, że przedmiot obrabiany znajduje się 89,83 mm w prawo od punktu zerowego maszyny w osi X, 34,35 mm w górę w osi Y, a 19,11 mm poniżej punktu zerowego w osi Z. Takie określenie położenia jest istotne w kontekście obróbki CNC, ponieważ błędne ustawienie punktu zerowego może prowadzić do uszkodzenia narzędzi, przedmiotu obrabianego lub samej maszyny. W praktyce, operatorzy frezarek CNC muszą regularnie sprawdzać i kalibrować swoje maszyny, aby zapewnić dokładność operacji. Dobre praktyki inżynieryjne zalecają również prowadzenie dokumentacji położenia punktów zerowych dla różnych przedmiotów, co ułatwia późniejsze ustawienia i optymalizację procesów produkcyjnych.

Pytanie 3

Z punktu widzenia programisty początek układu odniesienia do toczenia przedmiotu przedstawionego na rysunku najkorzystniej jest przyjąć w miejscu oznaczonym literą

A. B.

B. D.

C. C.

D. A.

Przyjęcie punktu odniesienia w miejscach oznaczonych literami A, B lub C może prowadzić do poważnych błędów w procesie toczenia przedmiotu. Ustawienie układu odniesienia w punkcie A, który znajduje się na początku elementu, nie pozwala na dokładne określenie wymiarów, co w efekcie może prowadzić do niezgodności z wymaganiami wymiarowymi. W przypadku toczenia, precyzyjne wymiary są kluczowe dla osiągnięcia docelowej jakości produktu. Ponadto, wybór punktu odniesienia na środku przedmiotu, jak w przypadku punktu B, może prowadzić do problemów ze stabilnością podczas obróbki. Punkt B, znajdujący się w środku, nie jest optymalny, gdyż nie uwzględnia specyfiki obróbki, która wymaga ścisłego związku z końcami toczenia. Natomiast punkt C, umiejscowiony na boku, również nie jest właściwy, ponieważ nie zapewnia odpowiedniego odniesienia dla procesów toczenia, które często koncentrują się na końcach obrabianego przedmiotu. W praktyce, te błędne wybory układów odniesienia mogą prowadzić do nieefektywnej produkcji, zwiększając ryzyko odrzucenia elementów z uwagi na wady w wymiarach, co skutkuje dodatkowymi kosztami i czasem przestoju. Przyjęcie końca przedmiotu jako punktu odniesienia jest najlepszą praktyką i jest zgodne z zasadami obróbki CNC, co podkreśla znaczenie właściwego doboru punktu odniesienia dla skuteczności i jakości procesu toczenia.

Pytanie 4

Przedstawiony na zdjęciu obraz cyklu stałego obrabiarki CNC dotyczy

A. gwintowania za pomocą gwintownika.

B. frezowania czopu wielobocznego.

C. frezowania kieszeni okrągłej.

D. wiercenia modelowego otworów.

Na przedstawionym obrazie widzimy cykl stały obrabiarki CNC, który ilustruje proces wiercenia modelowego otworów. Wiercenie jest kluczową operacją w obróbce materiałów, która pozwala na precyzyjne wytwarzanie otworów o różnorodnych średnicach i głębokościach. W kontekście zastosowań przemysłowych, wiercenie modelowe jest stosowane często w produkcji prototypów oraz w procesach, gdzie wymagane jest precyzyjne rozmieszczenie otworów według zadanych specyfikacji. Współczesne obrabiarki CNC są zaprogramowane w taki sposób, aby minimalizować błędy podczas wiercenia, zapewniając jednocześnie dużą wydajność produkcji. Warto również zauważyć, że proces ten jest ściśle związany z normami jakości, co zapewnia powtarzalność i zgodność z wymaganiami technicznymi. Dlatego, na podstawie analizy obrazu i dostępnych informacji, poprawna odpowiedź to „wiercenie modelowego otworów”.

Pytanie 5

Mikrometr stosowany do pomiaru grubości ścianek rur przedstawia zdjęcie oznaczone literą

A. B.

B. A.

C. D.

D. C.

Odpowiedzi, które nie wskazują na mikrometr oznaczony literą B, mogą prowadzić do nieporozumień w kontekście pomiarów grubości ścianek rur. Narzędzia oznaczone innymi literami mogą być klasycznymi mikrometrami, które niekoniecznie posiadają odpowiednią konstrukcję do precyzyjnego pomiaru grubości. Na przykład mikrometry z okrągłymi końcówkami są bardziej odpowiednie do pomiaru średnic czy innych wymiarów, ale nie sprawdzą się w przypadku pomiaru grubości, gdzie wymagane jest dokładne przyleganie do powierzchni. Zrozumienie różnicy między typami mikrometrów oraz ich zastosowaniem jest kluczowe, aby uniknąć błędów w pomiarach. Przykładowo, korzystanie z niewłaściwego narzędzia może prowadzić do uzyskania nieprecyzyjnych wyników, co w konsekwencji może wpłynąć na jakość produktów oraz bezpieczeństwo ich użytkowania. W wielu przypadkach, nieprawidłowe pomiary wynikają z braku wiedzy na temat specyfikacji narzędzi i ich przeznaczenia, co może prowadzić do kosztownych błędów w produkcji i inżynierii. Dlatego tak istotne jest, aby zrozumieć nie tylko jak używać mikrometrów, ale również jak je dobierać do konkretnych zastosowań, co stanowi fundament dobrej praktyki inżynieryjnej.

Pytanie 6

Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap= 5 mm? Skorzystaj z danych w tabeli.

K_r	95°	95°	93°	90°	75°	72,5°	63°	60°	45°
sin K_r	0,996	0,996	0,999	1	0,966	0,954	0,891	0,866	0,707

A. lSa = 8,44 mm

B. lSa = 7,26 mm

C. lSa = 5,77 mm

D. lSa = 4,65 mm

Długość czynnej krawędzi skrawającej jest kluczowym parametrem w procesach obróbczych, umożliwiającym określenie efektywności narzędzi skrawających. Aby obliczyć tę długość, stosuje się wzór, w którym głębokość skrawania dzieli się przez sinus kąta przystawienia. W tym przypadku, dla kąta przystawienia Kr = 60°, sinus wynosi 0,866. Po podstawieniu wartości do równania, otrzymujemy długość czynnej krawędzi skrawającej równą 5,77 mm. Taka wiedza jest niezwykle przydatna w praktyce, ponieważ umożliwia inżynierom i technikom dobór odpowiednich narzędzi oraz optymalizację procesów obróbczych. Zgodność obliczeń z normami branżowymi, takimi jak ISO 3685 dotyczące wydajności narzędzi skrawających, podkreśla znaczenie dokładnych obliczeń w celu zwiększenia wydajności produkcji i jakości wykonania. Ważne jest również, aby regularnie analizować parametry skrawania, co pozwala na bieżąco dostosowywać procesy do zmieniających się warunków i wymaganych standardów.

Pytanie 7

Który z podanych fragmentów programu obróbkowego opisuje tor ruchu freza z punktu P1 do P3?

A. N... X22 Y45 N... X75 Y25

B. N... X50 Y60 N... X75 Y25

C. N... X28 Y-15 N... X25 Y-4

D. N... X28 Y15 N... X25 Y-15

Wybór niepoprawnej odpowiedzi może wynikać z kilku błędów myślowych oraz braku zrozumienia zasad programowania CNC. Odpowiedzi, które wskazują na inne współrzędne, nie uwzględniają rzeczywistych pozycji punktów P1 i P3, co jest kluczowe w procesie obróbki. Na przykład, fragmenty "N... X28 Y-15 N... X25 Y-4" oraz "N... X28 Y15 N... X25 Y-15" nie tylko nie odpowiadają podanym punktom, ale również sugerują ruch w znacznie odległych lokalizacjach, co może prowadzić do błędów w obróbce i uszkodzenia narzędzia. Typowym błędem jest myślenie, że każdy zestaw współrzędnych może odpowiadać jakiejkolwiek trajektorii, podczas gdy w rzeczywistości wymagana jest precyzyjna definicja każdego ruchu. Ponadto, wybieranie współrzędnych, które nie są zgodne z rzeczywistymi pozycjami, może prowadzić do poważnych problemów w produkcji, w tym do niewłaściwego wymiarowania części oraz niezgodności z wymaganiami jakościowymi. Dlatego tak ważne jest, aby przed podjęciem decyzji o wyborze odpowiedzi, dokładnie przeanalizować, jakie współrzędne są wymagane i jak one wpływają na cały proces obróbczy. Kluczowe jest także zrozumienie, że w obróbce CNC nie tylko współrzędne, ale także ich kolejność i sposób przejścia mają znaczenie dla efektywności całego procesu produkcyjnego.

Pytanie 8

Symbolem κ' na rysunku oznaczono kąt

A. natarcia noża skrawającego.

B. przystawienia pomocniczej krawędzi skrawającej.

C. wierzchołkowy ostrza skrawającego.

D. ostrza noża tokarskiego.

Wybór niewłaściwej odpowiedzi związany z kątem skrawania często wynika z nieporozumienia dotyczącego pojęć związanych z geometrią narzędzi skrawających. Odpowiedzi takie jak kąt ostrza noża tokarskiego, kąt natarcia noża skrawającego czy kąt wierzchołkowy ostrza skrawającego mogą wydawać się logiczne, ale w rzeczywistości odnoszą się do różnych aspektów geometrii skrawania. Kąt ostrza noża tokarskiego, na przykład, dotyczy kąta, pod jakim ostrze wnika w materiał podczas obróbki, co jest kluczowe dla procesu toczenia, a nie dla przystawienia krawędzi pomocniczej. Kąt natarcia odnosi się do kątowego nachylenia narzędzia względem obrabianego materiału, co wpływa na siły skrawania, ale nie definiuje kąta przystawienia pomocniczej krawędzi, który jest specyficzny dla narzędzi skrawających. Ostatecznie, zrozumienie różnic pomiędzy tymi kątami jest kluczowe w kontekście optymalizacji procesów obróbczych. Użytkownicy często mylą te pojęcia z powodu braku precyzyjnej wiedzy na temat geometrii narzędzi skrawających, co prowadzi do wyboru nieodpowiednich odpowiedzi. W rezultacie, aby poprawnie odpowiadać na pytania związane z tą tematyką, ważne jest, aby skupić się na dokładnych definicjach i zastosowaniach każdego z kątów, aby uniknąć typowych błędów myślowych związanych z interpretacją symboliki geometrii narzędzi.

Pytanie 9

Który instrument jest wykorzystywany do określenia grubości zębów kół zębatych na średnicy podziałowej?

A. Passametr (transametr)

B. Mikrometr wewnętrzny

C. Średnicówka mikrometryczna

D. Suwmiarka modułowa

Suwmiarka modułowa to narzędzie pomiarowe, które zostało zaprojektowane z myślą o dokładnym pomiarze grubości zębów kół zębatych na średnicy podziałowej. Jej konstrukcja umożliwia precyzyjne i powtarzalne pomiary, a także łatwe odczytywanie wyników. Suwmiarki tego typu są wyposażone w specjalne szczęki, które idealnie pasują do profilu zębów kół zębatych, co pozwala na uzyskanie dokładnych danych dotyczących grubości zębów. W praktyce inżynieryjnej, stosowanie suwmiarki modułowej w celu weryfikacji wymiarów kół zębatych jest niezwykle istotne, ponieważ zapewnia właściwe dopasowanie elementów w przekładniach oraz minimalizuje ryzyko awarii mechanicznych. W branży produkcyjnej i inżynieryjnej, zgodnie z normami ISO, precyzyjne pomiary grubości zębów kół zębatych są kluczowe dla zapewnienia jakości i powtarzalności w procesach produkcyjnych. Należy również pamiętać o regularnej kalibracji narzędzi pomiarowych, co jest zalecane w standardach jakościowych takich jak ISO 9001, aby utrzymać wysoką precyzję pomiarów.

Pytanie 10

Na frezarkach CNC, które mają wbudowany magazyn narzędzi, do programowania automatycznej wymiany narzędzia stosuje się funkcję

A. M04

B. M03

C. M05

D. M06

Odpowiedź M06 jest poprawna, ponieważ jest dedykowana do komendy automatycznej wymiany narzędzi w frezarkach CNC. Funkcja ta pozwala na zautomatyzowanie procesu wymiany narzędzi, co znacząco zwiększa efektywność i precyzję obróbki. W praktyce, gdy maszyna wymaga zmiany narzędzia, operator programuje cykl roboczy z komendą M06, co umożliwia maszynie zrealizowanie tej operacji bez udziału człowieka. W przemyśle, w którym czas produkcji jest krytyczny, automatyzacja wymiany narzędzi pozwala na redukcję przestojów i zwiększenie wydajności. Podczas programowania CNC, ważne jest także zrozumienie, jak narzędzie dobierane jest z magazynu narzędzi, co może wpływać na jakość obrabianego detalu oraz na żywotność samych narzędzi. Zgodnie z najlepszymi praktykami, każdy nowy cykl wymiany narzędzi powinien być starannie zaplanowany, aby maksymalizować efektywność i minimalizować ryzyko błędów w procesie produkcyjnym.

Pytanie 11

Jaki rodzaj zużycia płytki skrawającej przedstawiono na rysunku?

A. Wykruszenie.

B. Wyszczerbienie.

C. Zużycie wrębowe.

D. Deformację plastyczną.

Deformacja plastyczna, którą dostrzegasz na rysunku, jest wynikiem trwałego odkształcenia materiału narzędzia skrawającego, które następuje pod wpływem obciążenia przekraczającego granicę plastyczności. W przeciwieństwie do innych rodzajów zużycia, takich jak wykruszenie, które jest spowodowane nadmiernym obciążeniem lub niewłaściwym doborem parametrów skrawania, deformacja plastyczna objawia się w postaci zniekształcenia krawędzi płytki. Przykładowo, w procesach skrawania metali, szczególnie w obróbce stali nierdzewnych czy tytanu, deformacja plastyczna może prowadzić do pogorszenia jakości powierzchni obrabianego elementu oraz zwiększenia oporu skrawania. Dlatego istotne jest monitorowanie parametrów obróbczych, takich jak prędkość skrawania i głębokość skrawania, aby zminimalizować ryzyko wystąpienia tego typu zużycia. W branży przemysłowej zaleca się stosowanie narzędzi z powłokami ceramicznymi lub węglikowymi, które są mniej podatne na deformacje, co znacząco poprawia ich trwałość i efektywność.

Pytanie 12

Do pomiaru szerokości rowka wpustowego 10N9 należy zastosować

A. średnicówkę mikrometryczną.

B. sprawdzian szczękowy.

C. suwmiarkę uniwersalną.

D. mikrometr wewnętrzny.

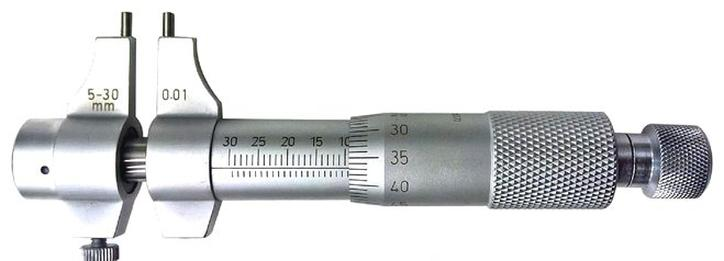

Mikrometr wewnętrzny to narzędzie precyzyjne, które zostało zaprojektowane z myślą o pomiarze wymiarów wewnętrznych, takich jak średnice otworów czy szerokości rowków. W przypadku rowka wpustowego 10N9, który ma specyficzne wymagania dotyczące dokładności pomiaru, mikrometr wewnętrzny zapewnia najwyższą precyzję dzięki swoim mikroregulowanym szczękom. Umożliwia to uzyskanie wyników z dokładnością do 0,01 mm, co jest kluczowe w zastosowaniach inżynieryjnych i produkcyjnych, gdzie tolerancje wymiarowe muszą być ściśle przestrzegane. Zastosowanie mikrometru wewnętrznego w tym kontekście jest zgodne z najlepszymi praktykami branżowymi, co potwierdzają standardy pomiarowe, takie jak ISO 2768, które wymagają precyzyjnych pomiarów w procesach produkcyjnych. Dzięki mikrometrom wewnętrznym inżynierowie mogą dokładnie ocenić jakość wykonania komponentów, co wpływa na ogólną niezawodność i funkcjonalność wyrobów.

Pytanie 13

Kontrolny pomiar średnicy obrabianego wałka przedstawionego na rysunku po zakończeniu toczenia zgrubnego należy wykonać za pomocą

A. suwmiarki uniwersalnej.

B. średnicówki mikrometrycznej.

C. suwmiarki modułowej.

D. mikrometru talerzykowego.

Suwmiarka uniwersalna to jedno z najważniejszych narzędzi, które znajdziesz w warsztacie mechanicznym. Jest naprawdę pomocna, gdy chodzi o mierzenie średnicy wałka po toczeniu zgrubnym. Dzięki temu, że możesz nią zmierzyć zarówno wymiary zewnętrzne, jak i wewnętrzne, to jest super wszechstronna. Fajnie, że jej zasięg pomiarowy to od kilku milimetrów do nawet kilku metrów – to sprawia, że jest praktycznie niezastąpiona. Jak już skończysz toczenie zgrubne, to suwmiarka pozwoli Ci szybko i dokładnie sprawdzić średnicę, co jest mega istotne, gdy planujesz kolejny krok, jak toczenie wykończeniowe. Pamiętaj, żeby zawsze korzystać z odpowiednich narzędzi do pomiarów, bo to klucz do uzyskania dokładnych wyników. W połączeniu z dobrymi technikami pomiarowymi, suwmiarka naprawdę staje się nieocenionym przyjacielem w każdym zakładzie obróbczo-mechanicznym.

Pytanie 14

Bazując na tabeli, dobierz posuw podczas zgrubnej obróbki odlewu.

Rodzaj obróbkiDokładność obróbkiChropowatość powierzchni Ra µmZakres posuwów mm/obrZakres głębokości mm
Obróbka dokładnaIT6 - IT90,32 - 1,250,05 - 0,30,5 - 2
Obróbka średniodokładnaIT9 - IT112,5 - 50,2 - 0,52 - 4
Obróbka zgrubnaIT12 - IT1410 - 40≥ 0,4≥ 4

A. 0,3 mm/obr

B. 0,1 mm/obr

C. 0,6 mm/obr

D. 0,2 mm/obr

Odpowiedź 0,6 mm/obr jest poprawna, ponieważ mieści się w zalecanym zakresie posuwów dla obróbki zgrubnej odlewów, który wynosi ≥ 0,4 mm/obr. W praktyce oznacza to, że przy takim posuwie można efektywnie usunąć większe ilości materiału, co ma kluczowe znaczenie w procesie produkcyjnym. Użycie posuwu w przedziale 0,4-0,8 mm/obr pozwala na osiągnięcie optymalnych wyników obróbczych, które zwiększają wydajność i jakość produkcji. W branży inżynieryjnej, w szczególności w obróbce metali, dobór odpowiedniego posuwu jest kluczowy, aby uniknąć nadmiernego zużycia narzędzi oraz zapewnić właściwą jakość powierzchni obrabianych części. Obserwując wyniki uzyskiwane na różnych parametrach obróbczych, można zauważyć, że zbyt mały posuw, jak chociażby 0,2 mm/obr lub 0,3 mm/obr, prowadzi do nieefektywnego usuwania materiału, a zbyt duży, jak 0,1 mm/obr, może skutkować zwiększonym ryzykiem uszkodzenia narzędzi. Dlatego, stosując posuw 0,6 mm/obr, zapewniamy sobie nie tylko efektywność, ale również bezpieczeństwo procesu.

Pytanie 15

Funkcja M05 wykonuje

A. zaprzestanie obrotów

B. uruchomienie obrotów w prawo

C. dezaktywację chłodziwa

D. ukończenie podprogramu

Funkcja M05 w kontekście programowania maszyn CNC jest kluczowym poleceniem, które służy do zatrzymania obrotów wrzeciona. W praktyce, zastosowanie tej funkcji jest niezbędne w sytuacjach, gdy operator musi przerwać cykl obróbczy, aby uniknąć uszkodzenia narzędzia lub materiału. Na przykład, w przypadku wystąpienia anomalii, takich jak nieprawidłowe położenie narzędzia lub przeciążenie wrzeciona, natychmiastowe użycie M05 pozwala na bezpieczne i szybkie zatrzymanie pracy maszyny. Zgodnie z normami branżowymi, takie jak ISO 6983, funkcje zatrzymania obrotów powinny być wprowadzone w programie CNC, aby zapewnić bezpieczeństwo operatorów i minimalizować ryzyko awarii. Dodatkowo, zwrócenie uwagi na prawidłowe programowanie funkcji zatrzymania podczas testów maszyny może znacząco wpłynąć na jakość produkcji i bezpieczeństwo operacji. Efektywne zarządzanie cyklem obróbczym z użyciem komend M05 jest podstawą dobrych praktyk w inżynierii produkcji.

Pytanie 16

Najlepszą efektywność w obróbce rowków w otworach osiąga

A. wytaczarka

B. przeciągarka

C. dłutownica

D. frezarka

Wybór innych narzędzi obróbczych, takich jak dłutownice, wytaczarki czy frezarki, w kontekście obróbki rowków wpustowych w otworach, opiera się na nieporozumieniach dotyczących ich funkcjonalności oraz zastosowań. Dłutownica, choć użyteczna w obróbce kształtów i rowków, nie jest tak wydajna jak przeciągarka w kontekście tworzenia precyzyjnych rowków wpustowych. Dłutownice najczęściej znajdują zastosowanie w obróbce powierzchni w obróbce stalowych lub żeliwnych elementów, gdzie ich detale średnicowe są większe niż to, co można osiągnąć przy użyciu przeciągarki. Wytaczarka, z drugiej strony, jest narzędziem przeznaczonym do obróbki wewnętrznych i zewnętrznych powierzchni cylindrycznych, co czyni ją mniej odpowiednią do precyzyjnego kształtowania rowków wpustowych. Ostatecznie frezarka, chociaż wszechstronna, również nie dostarcza takiej samej precyzji jak przeciągarka w kontekście rowków wpustowych. Wybierając narzędzie do obróbki, istotne jest zrozumienie zastosowań każdego z nich oraz ich ograniczeń. Skuteczne planowanie procesu obróbki wymaga nie tylko znajomości narzędzi, ale także umiejętności doboru właściwej technologii obróbczej, co jest kluczem do uzyskania wymaganej precyzji oraz efektywności produkcji.

Pytanie 17

Ile wynosi zbieżność stożka przedstawionego na rysunku o długości 100 mm i średnicach D=25 mm oraz d=24 mm? Skorzystaj z zależności C = (D – d)/L.

A. 1:100

B. 1:25

C. 1:5

D. 1:50

Obliczając zbieżność stożka, stosujemy wzór C = (D – d) / L, gdzie D to większa średnica, d to mniejsza średnica, a L to długość stożka. W naszym przypadku D wynosi 25 mm, d wynosi 24 mm, a L to 100 mm. Różnica średnic wynosi 1 mm, co oznacza, że zbieżność stożka jest równa 1 mm / 100 mm. Tak więc zbieżność wynosi 1:100. Zrozumienie zbieżności stożków jest kluczowe w wielu dziedzinach, w tym w inżynierii mechanicznej i projektowaniu systemów rurowych, gdzie precyzyjne dopasowanie części jest niezbędne. Odpowiednia zbieżność wpływa na przepływ medium oraz na trwałość konstrukcji. W praktyce, zbieżność 1:100 oznacza, że stożek jest stosunkowo łagodny, co sprzyja efektywnemu przepływowi i minimalizuje ryzyko zatorów. W kontekście budowy maszyn i urządzeń, znajomość zbieżności jest niezbędna do określenia, jak będą zachowywać się elementy w ruchu i jak można zoptymalizować ich projekt, aby zapewnić maksymalną wydajność i bezpieczeństwo.

Pytanie 18

W bloku N145 G01 G90 X100 G41 F350 M03 programu dla frezarki CNC, co oznacza kod G90?

A. programowanie absolutne

B. cykl obróbczy

C. ustawienie stałej prędkości obrotowej wrzeciona

D. ustawienie stałej prędkości skrawania

Kod G90 w programowaniu maszyn CNC oznacza tryb programowania absolutnego, w którym wszystkie podawane współrzędne odnoszą się do stałego punktu odniesienia, zazwyczaj zwanego punktem zerowym. W praktyce, oznacza to, że jeżeli w programie podasz współrzędne X100, to narzędzie frezarskie przemieści się dokładnie do punktu X=100 mm w układzie współrzędnych maszyny, niezależnie od aktualnej pozycji narzędzia. Programowanie absolutne jest powszechnie wykorzystywane, ponieważ ułatwia planowanie i kontrolowanie ścieżki narzędzia, szczególnie w złożonych operacjach obróbczych, gdzie precyzja jest kluczowa. W codziennej praktyce, operatorzy mogą łatwo modyfikować współrzędne, co pozwala na szybsze wprowadzanie zmian w programie bez konieczności przeliczania pozycji względem aktualnego miejsca narzędzia. Ponadto, zgodnie z najlepszymi praktykami w branży, programowanie absolutne zwiększa bezpieczeństwo operacji, redukując ryzyko kolizji z materiałem lub innymi elementami maszyny.

Pytanie 19

Rysunek przedstawia rozwiertak zdzierak. Powierzchnia natarcia oznaczona jest numerem

A. 1

B. 2

C. 3

D. 4

Powierzchnia natarcia rozwiertaka zdzieraka, która ma numer 2, to naprawdę ważny element w procesie skrawania. To właśnie tam dzieje się cała magia, bo to w tym miejscu narzędzie styka się z obrabianym materiałem. Dzięki odpowiedniej geometrii tej powierzchni można osiągnąć dobrą jakość obróbki i trzymać się wymaganych tolerancji. Jak wiadomo, w branży samochodowej czy lotniczej, precyzyjne skrawanie to podstawa, bo to wpływa na trwałość różnych komponentów. Ważne jest, żeby dobrać odpowiednią średnicę i kąty nachylenia powierzchni natarcia zgodne z normami ISO 6463. Dzięki temu skrawanie będzie przyjemniejsze i efektywniejsze. Rozumienie tych wszystkich rzeczy, jak powinna wyglądać powierzchnia natarcia, to klucz do sukcesu dla każdego inżyniera zajmującego się obróbką skrawaniem. Pozwoli to na dobre podejmowanie decyzji w kwestiach technologicznych.

Pytanie 20

Na podstawie wymiarów podanych na rysunku określ wartość przesunięcia punktu zerowego przedmiotu obrabianego.

A. 30

B. 52

C. 22

D. 11

Wybrane przez Ciebie odpowiedzi są błędne z kilku powodów. Przede wszystkim, każdy z przedstawionych wyników nie uwzględnia poprawnej logiki obliczeń dotyczących przesunięcia punktu zerowego. W przypadku takich zadań kluczowe jest zrozumienie relacji pomiędzy wymiarami a rzeczywistymi przesunięciami. Wzięcie pod uwagę 11, 30 czy 52 jako wartości przesunięcia punktu zerowego prowadzi do mylnego postrzegania całego procesu obróbczej. Kluczową kwestią jest zrozumienie, co właściwie oznaczają poszczególne wartości wymiarowe. Na przykład, wybierając 30, można sądzić, że jest to bliskie wartości rzeczywistej, jednak nie uwzględnia się, że to jest odległość od końca przedmiotu do punktu zerowego, a nie odległość do obrabiarki. Z kolei wybór 11 lub 52 wskazuje na mylne założenia dotyczące tego, jak powinna wyglądać matematyczna operacja odjęcia. Takie błędy w myśleniu mogą być powodowane niepewnością w interpretacji rysunków technicznych, co jest kluczowe w procesie obróbczy. W obróbce CNC błędne ustalenie punktów zerowych może prowadzić do poważnych strat materiałowych, jak również do uszkodzenia narzędzi i maszyn. Dlatego tak ważne jest, aby każdy operator oraz technik miał solidne podstawy teoretyczne oraz praktyczne w zakresie obliczeń i pomiarów.

Pytanie 21

Punkt referencyjny obrabiarki przedstawionej na rysunku został oznaczony cyfrą

A. 4

B. 3

C. 2

D. 1

Poprawna odpowiedź to 3, ponieważ na załączonym rysunku punkt referencyjny obrabiarki został wyraźnie oznaczony cyfrą "3". Punkt referencyjny, znany również jako punkt odniesienia lub punkt zerowy, jest kluczowym elementem w procesie obróbczy, ponieważ stanowi bazę do pomiarów i kalibracji wszystkich ruchów narzędzia oraz stołu roboczego. W praktyce, pozycjonowanie narzędzi w odniesieniu do punktu referencyjnego pozwala na precyzyjne wykonanie operacji obróbczych oraz minimalizuje ryzyko błędów, które mogą prowadzić do uszkodzenia materiału lub narzędzia. W zastosowaniach przemysłowych, takich jak frezowanie czy toczenie, prawidłowe zdefiniowanie punktu referencyjnego jest zgodne z normami ISO, co zapewnia spójność i dokładność w produkcji. Warto zatem zwrócić szczególną uwagę na oznaczenia na obrabiarkach, aby maksymalnie zwiększyć efektywność i jakość pracy.

Pytanie 22

Wynik pomiaru przedstawiony na zdjęciu mikromierza wynosi

A. 9,87 mm

B. 11,37 mm

C. 11,87 mm

D. 9,37 mm

Wybór odpowiedzi 11,87 mm, 9,87 mm lub 11,37 mm ilustruje częste błędy w odczytywania mikromierzy, które mogą wynikać z nieprawidłowej interpretacji skali. Na przykład, przy odczycie 11,87 mm można zauważyć, że osoba mylnie zinterpretowała wartość z bębna, dodając za dużo do wartości głównej skali. Wartości te są nie tylko nieprawidłowe, ale również zdradzają brak zrozumienia, jak funkcjonują mikromierze, które wymagają precyzyjnego podejścia do każdego pomiaru. Użytkownicy powinni pamiętać, że ważne jest zrozumienie, jak odczytywać wartości z obu skali, aby uzyskać dokładne rezultaty. Odczytywanie mikromierzy zgodnie z normami jest także kluczowe w kontekście zapewnienia jakości. Zastosowanie niewłaściwych wartości może prowadzić do niezgodności w produkcie, co z kolei wpływa na ogólną jakość i bezpieczeństwo wytwarzanych wyrobów. Dlatego tak istotne jest, aby przed dokonaniem pomiaru zapoznać się z instrukcją obsługi mikromierza oraz praktycznymi zasadami pomiaru, które mogą znacznie wpłynąć na dokładność uzyskanych rezultatów.

Pytanie 23

Na podstawie symboli pokazanych na rysunku, określ sposób ustalenia i zamocowania obrabianego przedmiotu.

A. Trzpieniem stałym z ustaleniem na dwóch podporach przesuwnych o kulistych powierzchniach roboczych.

B. Dociskiem pojedynczym z ustaleniem na dwóch podporach stałych o kulistych powierzchniach roboczych.

C. Dociskiem pojedynczym z ustaleniem na dwóch podporach kulistych i dwóch podporach trójkątnych.

D. Uchwytem magnetycznym z ustaleniem na dwóch podporach stałych o kulistych powierzchniach roboczych.

Odpowiedź, która wskazuje na zastosowanie docisku pojedynczego z ustaleniem na dwóch podporach stałych o kulistych powierzchniach roboczych, jest prawidłowa, ponieważ dokładnie odpowiada wymaganiom związanym z precyzyjnym mocowaniem obrabianego przedmiotu. W praktyce, stosowanie docisku pojedynczego w połączeniu z kulistymi podporami zapewnia stabilność oraz możliwość łatwego dostosowania pozycji obrabianego elementu, co jest kluczowe w wielu operacjach obróbczych. Kuliste powierzchnie robocze minimalizują punktowe obciążenia, co zmniejsza ryzyko odkształceń materiału. W standardach przemysłowych, takich jak ISO 2768, podkreśla się znaczenie odpowiedniego mocowania w celu zapewnienia dokładności wymiarowej i jakości obrabianych detali. Przykładem zastosowania tej metody jest frezowanie elementów o skomplikowanej geometrii, gdzie precyzyjnie ustalone podparcie i docisk są kluczowe dla uzyskania zamierzonych tolerancji wymiarowych oraz gładkości powierzchni.

Pytanie 24

Który fragment sterującego programu zawiera dane umożliwiające wykonanie gwintu M16 o skoku 2 mm?

N25 G1 X13.5 Z-10
N30 G0 X16
N35 G33 Z-40 F2
N40 G0 X25

Fragment A.

N25 G1 X13.5 Z-10
N30 G0 X13.5
N35 G63 Z-40
N40 G0 X20

Fragment B.

N25 G1 X13.5 Z-10
N30 G0 X13.5
N35 G33 Z-40 F2
N40 G0 X20

Fragment C.

N25 G1 X13.5 Z-10
N30 G0 X13.5 M5
N35 G33 Z-40 F2
N40 G0 X25

Fragment D.

A. Fragment A.

B. Fragment C.

C. Fragment D.

D. Fragment B.

Wybór innego fragmentu programu może prowadzić do wielu nieporozumień związanych z parametrami nacinania gwintu. Fragmenty A, B oraz D nie zawierają odpowiednich komend ani wartości, które są niezbędne do poprawnego wykonania gwintu M16 o skoku 2 mm. Na przykład, w przypadku fragmentu A, mogą znajdować się błędne wartości posuwu lub głębokości nacinania, co może skutkować uszkodzeniem zarówno narzędzia, jak i obrabianego materiału. Warto zaznaczyć, że każdy element w programie CNC jest krytyczny i niewłaściwa komenda może spowodować, że gwint nie będzie spełniał norm technicznych. W wielu przypadkach programiści popełniają błąd, myśląc, że zrozumienie logiki programu jest wystarczające, podczas gdy kluczowe jest także znanie konkretnego zastosowania każdej z komend. Ignorowanie standardowych skoków gwintów przy tworzeniu programu może prowadzić do poważnych problemów, takich jak za luźne lub za ciasne połączenia, co ma ogromne znaczenie w inżynierii. Aby unikać takich błędów, warto regularnie uczestniczyć w szkoleniach związanych z programowaniem CNC oraz stosować się do dobrych praktyk w branży, które podkreślają znaczenie precyzyjnego definiowania parametrów w programowaniu obróbki skrawaniem.

Pytanie 25

Pokazane narzędzie pomiarowe w postaci płytki stalowej z naniesionymi wartościami znajduje zastosowanie w

A. pomiarze szczelin.

B. sprawdzaniu zarysu gwintów.

C. oznaczaniu chropowatości.

D. wyznaczaniu głębokości skrawania.

Poprawna odpowiedź - oznaczaniu chropowatości - wynika z zastosowania płytki stalowej z naniesionymi wartościami Ra, która jest standardowym parametrem używanym do określania chropowatości powierzchni. W praktyce, chropowatość jest istotna w wielu procesach przemysłowych, gdzie precyzyjne dopasowanie elementów oraz minimalizacja tarcia są kluczowe. Na przykład, w przemyśle motoryzacyjnym, kontrola chropowatości powierzchni elementów silnikowych ma znaczenie dla ich wydajności i trwałości. Wartości Ra, które są pomiarami średniej arytmetycznej odchyleń od linii środkowej, ułatwiają inżynierom i technikom ocenę jakości powierzchni, co jest zgodne z normami ISO 4287 oraz ISO 1302. Dzięki stosowaniu takich narzędzi, jak płytki z oznaczeniami Ra, można zapewnić zgodność z wymaganiami technicznymi oraz poprawić efektywność produkcji. W efekcie, znajomość i umiejętność interpretacji tych wartości ma kluczowe znaczenie w zapewnieniu wysokiej jakości produktów.

Pytanie 26

Proces obróbki szybkozłączki pokazanej na zdjęciu nie wymaga wykonania operacji

A. wiercenia.

B. dłutowania.

C. frezowania.

D. radełkowania.

Dłutowanie to proces obróbczy, który polega na usuwaniu materiału z powierzchni przedmiotu za pomocą dłuta. Ta operacja jest najczęściej stosowana do tworzenia nieregularnych kształtów, co w przypadku szybkozłączki nie jest wymagane. Szybkozłączka, jak widoczne na zdjęciu, ma regularną geometrię, która może być z powodzeniem obrabiana na tokarkach lub frezarkach. Frezowanie zaś polega na usuwaniu materiału z powierzchni przy użyciu narzędzi obrotowych, co jest odpowiednie dla uzyskiwania płaskich i kształtowych powierzchni. Wiercenie natomiast jest niezbędne, gdy wymagane są otwory o określonej średnicy, co również może być częścią procesu produkcyjnego szybkozłączek. Radełkowanie, choć mniej powszechne, może być stosowane do nadania gwintów lub kształtów, które usprawniają połączenia. Skoro szybkozłączka ma wystarczająco regularne kształty, nie ma potrzeby stosowania dłutowania.

Pytanie 27

Który przyrząd obróbkowy stosuje się podczas wykonywania na frezarce pionowej otworów zgodnie z przedstawionym rysunkiem?

A. Imadło maszynowe kątowe.

B. Podzielnicę uniwersalną.

C. Stół obrotowy.

D. Imadło maszynowe z wkładką pryzmatyczną.

Podzielnica uniwersalna jest kluczowym narzędziem wykorzystywanym w obróbce skrawaniem, szczególnie w procesach wymagających precyzyjnego podziału kątowego, takich jak wykonanie otworów rozmieszczonych równomiernie na obwodzie koła. W przypadku przedstawionego rysunku, gdzie widoczne jest 12 otworów ułożonych w równych odstępach, zastosowanie podzielnicy uniwersalnej jest uzasadnione. Dzięki tej maszynie operator ma możliwość dokładnego ustawienia kąta i powtarzalności, co jest niezbędne w produkcji seryjnej oraz w sytuacjach, gdzie wymagana jest wysoka precyzja. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie precyzyjnych narzędzi w zapewnianiu jakości produkcji. Użycie podzielnicy uniwersalnej umożliwia nie tylko wykonanie otworów w odpowiednich miejscach, ale także ułatwia późniejsze procesy montażowe, gdyż pozwala na zachowanie tolerancji wymiarowych. W praktyce, podzielnice są również używane do frezowania kół zębatych oraz w wielu innych zastosowaniach, gdzie istotne jest precyzyjne rozmieszczenie elementów na obrabianym detalu.

Pytanie 28

Operacje obróbki cieplnej i cieplno-chemicznej wykonywane są na stanowiskach oznaczonym symbolem

Nr operacji	Treść operacji	Stanowisko
1	Ciąć materiał	OT
2	Toczyć	TU
3	Nawęglać	HT
4	Zdjąć warstwę nawęgloną	HT
5	Hartować powierzchniowo	TU
6	Szlifować powierzchnię czołową	S
7	Radełkować	TU
8	Chromować	HT

A. TU

B. S

C. OT

D. HT

Odpowiedzi S, OT i TU nie są poprawne z kilku fundamentalnych powodów. Symbol S oznacza stanowiska, na których prowadzone są operacje związane z obróbką mechaniczną, a nie cieplną czy cieplno-chemiczną. Użycie tego symbolu w kontekście obróbki cieplnej może prowadzić do mylnych wniosków, ponieważ procesy te wymagają specyficznych warunków temperaturowych oraz atmosferycznych, które nie są realizowane na stanowiskach oznaczonych jako S. Z kolei oznaczenie OT sugeruje, że chodzi o operacje technologiczne, które mogą obejmować różnorodne procesy, ale nie odnosi się bezpośrednio do obróbki cieplnej. W efekcie może prowadzić to do mylenia różnych rodzajów obróbek, co jest niebezpieczne, gdyż niewłaściwe przypisanie technologii do stanowisk może skutkować poważnymi defektami w produktach. Odpowiedź TU, choć nieznana w kontekście zawodowym, również nie ma zastosowania w kontekście obróbki cieplnej, co ilustruje brak zrozumienia dla symboliki stosowanej w technologii obróbczej. W branży obróbczej, znajomość symboli i ich znaczenia jest kluczowa dla efektywności procesów produkcyjnych, dlatego ważne jest, aby nie pomijać tych podstawowych informacji.

Pytanie 29

Narost powstaje w trakcie obróbki materiałów metalowych?

A. miękkich i ciągliwych

B. bardzo twardych

C. łamliwych i twardych

D. kruchych i twardych

Odpowiedź "miękkich i ciągliwych" jest prawidłowa, ponieważ narost powstaje w wyniku deformacji plastycznej materiałów, które posiadają odpowiednią zdolność do rozciągania i formowania bez pękania. Materiały miękkie i ciągliwe, takie jak niektóre stopy metali, pozwalają na efektywne wytwarzanie narostów podczas procesów obróbczych, takich jak toczenie, frezowanie czy gięcie. Narosty są rezultatem działania sił mechanicznych, które prowadzą do przemiany strukturalnej metalu, umożliwiając jego lepsze dopasowanie do wymaganych kształtów i wymiarów. W praktyce, inżynierowie i technolodzy często stosują materiały o wysokiej ciągliwości, aby zminimalizować ryzyko pęknięć i uszkodzeń podczas obróbki. Przykładem mogą być aluminium i miedź, które po obróbce plastycznej wykazują narosty, co jest zjawiskiem pożądanym w wielu zastosowaniach przemysłowych. Umiejętne zarządzanie procesem obróbczym oraz dobór odpowiednich materiałów zgodnych z normami ISO 9001 zapewniają jakość i trwałość wytworzonych elementów.

Pytanie 30

Przedstawiony na rysunku wymiar obróbkowy rowka należy zmierzyć

A. mikrometrem kabłąkowym zewnętrznym.

B. głębokościomierzem mikrometrycznym.

C. mikrometrem wewnętrznym.

D. średnicówką mikrometryczną.

Głębokościomierz mikrometryczny jest idealnym narzędziem do pomiaru głębokości rowków, otworów lub innych zagłębień, co czyni go najbardziej odpowiednim przyrządem do określonego wymiaru obróbkowego. Dzięki swojej konstrukcji i precyzji, pozwala on na dokładne i powtarzalne pomiary, co jest kluczowe w procesach produkcyjnych i kontroli jakości. Głębokościomierze mikrometryczne są powszechnie stosowane w przemyśle, gdzie wymagana jest wysoka precyzja pomiaru. Na przykład, w branży motoryzacyjnej, dokładne zmierzenie głębokości rowków w komponentach silników jest niezbędne do zapewnienia ich prawidłowego działania. Zastosowanie tego narzędzia przyczynia się do zwiększenia efektywności produkcji oraz minimalizacji błędów, co jest zgodne z najlepszymi praktykami inżynieryjnymi. Warto także zauważyć, że korzystanie z odpowiednich narzędzi pomiarowych jest kluczowe dla utrzymania standardów jakości, takich jak ISO 9001, które kładą nacisk na systematyczne podejście do zapewnienia jakości w procesach produkcyjnych.

Pytanie 31

Który zespół tokarki konwencjonalnej podlega smarowaniu raz na tydzień? Skorzystaj z danych przedstawionych w tabeli.

Tabela smarowania i konserwacji tokarki konwencjonalnej
Lp.	Zespół smarowany	Gatunek smaru	Sposób smarowania	Częstotliwość
1	Łoże	Olej maszynowy Shell Tonna 33	Smarować przez rozlanie i rozmazanie	Codziennie
2	Śruba pociągowa, półnakrętka	-//-	Smarować przez polanie na całej długości	Codziennie
3	Wspornik śruby pociągowej	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
4	Koła zębate gitary, wejście wałka	-//-	Oliwiarka, smarowniczka kulkowa wejścia wałka	Raz na tydzień
5	Sanie wzdłużne, poprzeczne, prowadnice, pokrętła, dźwignie	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
6	Konik, tuleja konika	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
7	Suport wzdłużny	-//-	Oliwiarka, smarowniczki kulkowe	Codziennie
8	Łożyska silnika elektrycznego	Smar stały ŁT 4	W razie potrzeby lub przy wymianie łożysk	Raz na pół roku

A. Koła zębate gitary.

B. Suport wzdłużny.

C. Łożyska silnika elektrycznego.

D. Wspornik śruby pociągowej.

Koła zębate gitary to kluczowy zespół w mechanizmie tokarki konwencjonalnej, który wymaga regularnego smarowania co tydzień, aby zapewnić bezawaryjną i wydajną pracę urządzenia. W kontekście konserwacji sprzętu, smarowanie tych elementów jest niezwykle istotne dla minimalizacji tarcia i zużycia, co z kolei wpływa na żywotność tokarki. Praktyczne zastosowanie tej wiedzy polega na regularnym sprawdzaniu poziomu smaru oraz stanu technicznego kół zębatych. Warto również zwrócić uwagę na odpowiednie rodzaje smarów rekomendowane przez producentów, które powinny być stosowane zgodnie z ich zaleceniami. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie regularnej konserwacji maszyn jako kluczowego elementu systemu zarządzania jakością. Niezapewnienie odpowiedniego smarowania może prowadzić do awarii mechanicznych, co narazi zakład na wysokie koszty napraw oraz przestoje w produkcji.

Pytanie 32

Oprzyrządowaniem przedstawionym na rysunku jest

A. podtrzymka tokarska.

B. ręczne imadło maszynowe precyzyjne.

C. prostokątny docisk frezarski.

D. oprawka narzędziowa do noży tokarskich.

Oprawka narzędziowa do noży tokarskich, przedstawiona na rysunku, jest kluczowym elementem w procesie obróbki skrawaniem. Jej główną funkcją jest stabilne mocowanie noży tokarskich, co pozwala na precyzyjne kształtowanie i cięcie materiałów. Dobrze skonstruowana oprawka zapewnia odpowiednią geometrię i kąt natarcia noża, co wpływa na jakość obróbki oraz wydajność procesu. W praktyce, oprawki narzędziowe są używane w różnych tokarkach, zarówno konwencjonalnych, jak i CNC, co umożliwia realizację skomplikowanych projektów. Zastosowanie oprawek dostosowanych do konkretnego typu noża tokarskiego oraz materiału obrabianego jest zgodne z dobrymi praktykami branżowymi, co przekłada się na efektywność pracy oraz bezpieczeństwo operatora. Dodatkowo, znajomość właściwego doboru oprawek narzędziowych jest niezbędna dla każdego, kto chce osiągnąć wysoką jakość obróbki i zminimalizować ryzyko uszkodzenia narzędzi.

Pytanie 33

Jaką obrabiarkę należy wykorzystać do przetwarzania elementu rodzaju tuleja w produkcji na dużą skalę?

A. Tokarka uniwersalna

B. Automat tokarski

C. Tokarka rewolwerowa

D. Tokarka kłowo-uchwytowa CNC

Automaty tokarskie to zaawansowane maszyny, które są idealne do produkcji masowej elementów cylindrycznych, takich jak tuleje. Charakteryzują się one wysoką wydajnością, precyzją oraz automatyzacją procesów obróbczych, co znacząco zmniejsza czas cyklu produkcyjnego. W przypadku tulei, które często wymagają wielu operacji, takich jak toczenie, wiercenie czy gwintowanie, automat tokarski jest w stanie zrealizować te zadania w jednym cyklu bez potrzeby ręcznej interwencji. Dodatkowo, automaty te są zaprojektowane do pracy z dużymi seriami produkcyjnymi, co czyni je bardziej ekonomicznymi w porównaniu do tradycyjnych tokarek. Użycie automatu tokarskiego może przynieść korzyści w postaci redukcji kosztów jednostkowych oraz zwiększenia powtarzalności produkcji, co jest kluczowe w kontekście standardów jakości w przemyśle. W praktyce, wiele firm korzysta z automatów tokarskich przy produkcji części samochodowych czy komponentów maszyn przemysłowych, gdzie precyzja i efektywność są najwyższymi priorytetami.

Pytanie 34

Według wskazówek technologa zajmującego się obróbką korpusu, należy zastąpić "standardowe" płytki płytkami z materiałów supertwardych. Taki typ płytki można wykonać

A. z regularnego azotku boru

B. ze stali hartowanej

C. z węglika spiekanego

D. z cermetalu

Wybór materiałów do produkcji narzędzi skrawających jest kluczowy dla efektywności procesów obróbczych. Wybór stali hartowanej jako materiału na płytki skrawające nie jest odpowiedni, ponieważ mimo że stal hartowana charakteryzuje się dużą twardością, jej odporność na ścieranie i stabilność termiczna są znacznie gorsze w porównaniu do supertwardych materiałów, takich jak azotek boru. Stal hartowana może ulegać deformacjom i skruszeniu w warunkach intensywnej obróbki. Z kolei cermetal, będący mieszaniną ceramiki i metalu, również nie zapewnia odpowiednich właściwości twardości i odporności na wysokotemperaturowe warunki pracy, co ogranicza jego zastosowanie w narzędziach skrawających. W przypadku węglika spiekanego, chociaż jest to materiał znany z wysokiej twardości, jego struktura może nie zapewniać optymalnych parametrów skrawania w porównaniu do azotku boru. Często błędne wnioski dotyczące wyboru materiałów wynikają z uproszczonego postrzegania ich właściwości. Ważne jest, aby przy podejmowaniu decyzji kierować się nie tylko twardością, ale również innymi parametrami, takimi jak odporność na ścieranie, stabilność termiczna oraz podatność na pękanie. Dlatego wybór regularnego azotku boru jako materiału na płytki skrawające jest uzasadniony pod względem technologicznym i zgodny z normami jakościowymi w przemyśle obróbczy.

Pytanie 35

Na rysunku przedstawiono pomiar

A. przesunięcia punktu zerowego przedmiotu.

B. temperatury płytki skrawającej.

C. bezdotykowy wartości korekcyjnej narzędzia.

D. chropowatości płytki skrawającej.

Odpowiedź jest poprawna, ponieważ na rysunku przedstawiono pomiar bezdotykowy, który jest kluczowy w nowoczesnych technologiach obróbczych. W kontekście obróbki CNC, precyzyjne pomiary są niezbędne do ustawienia narzędzi, co wpływa na dokładność produkcji. Bezdotykowe systemy pomiarowe, takie jak lasery czy czujniki optyczne, umożliwiają szybkie i dokładne określenie wartości korekcyjnych narzędzi, co minimalizuje ryzyko błędów związanych z mechanicznym kontaktem. Dobrą praktyką w przemyśle jest regularne kalibrowanie takich systemów, aby zapewnić ich niezawodność i precyzję. W dziedzinie inżynierii mechanicznej, zastosowanie technologii pomiarowych o wysokiej dokładności przyczynia się do lepszego zarządzania procesami produkcyjnymi oraz zwiększenia efektywności operacyjnej.

Pytanie 36

Jakie narzędzia powinno się wykorzystać do zmierzenia bicia promieniowego wałka?

A. Kątomierz wszechstronny oraz zestaw płytek wzorcowych

B. Przyrząd kłowy z czujnikiem zegarowym i podstawą

C. Przyrząd sinusowy z zegarem pomiarowym

D. Mikrometr z podstawą oraz zestaw wałeczków pomiarowych

Przyrząd kłowy z czujnikiem zegarowym z podstawką jest najodpowiedniejszym narzędziem do pomiaru bicia promieniowego wałka, ponieważ pozwala na dokładne i precyzyjne pomiary wzdłuż osi wałka. Czujnik zegarowy, będący elementem pomiarowym, przekształca niewielkie przemieszczenia mechaniczne na wskazania na skali, co umożliwia dokładne odczyty. W użyciu tego przyrządu kluczowe jest zapewnienie stabilności i precyzyjnej pozycji, co osiąga się za pomocą podstawki, która minimalizuje wpływ drgań i błędów pomiarowych. Przykładowo, w branży mechanicznej często wykorzystuje się go do kontroli jakości wałów w silnikach, gdzie tolerancje bicia promieniowego muszą być ściśle przestrzegane. W przypadku, gdy bicia są zbyt duże, może to prowadzić do poważnych uszkodzeń w układzie napędowym. Normy ISO oraz ASME odgrywają kluczową rolę w określaniu akceptowalnych wartości bicia, co jeszcze bardziej podkreśla znaczenie stosowania odpowiednich przyrządów pomiarowych.

Pytanie 37

Wskazanie suwmiarki z czujnikiem zegarowym na przedstawionym zdjęciu wynosi

A. 1,60 mm

B. 61,01 mm

C. 10,06 mm

D. 9,60 mm

Wybór innych odpowiedzi, takich jak 1,60 mm, 61,01 mm lub 10,06 mm, wskazuje na kilka typowych błędów w interpretacji odczytów z suwmiarki z czujnikiem zegarowym. Na przykład, odpowiedź 1,60 mm może wynikać z błędnej interpretacji wartości czujnika zegarowego jako samodzielnego pomiaru, bez uwzględnienia odczytu z liniału głównego. To pokazuje, jak istotne jest zrozumienie, że suwmiarka nie rejestruje jedynie wartości na czujniku, ale również odniesienia z liniału, co jest kluczowe dla uzyskania prawidłowej sumy. Z kolei odpowiedź 61,01 mm może sugerować, że osoba odpowiadająca pomyliła zakres pomiaru lub źle odczytała wartość z narzędzia, co może prowadzić do niebezpiecznych sytuacji w zastosowaniach inżynieryjnych, gdzie precyzja jest niezbędna. Odpowiedź 10,06 mm może z kolei wskazywać na błędne dodanie wartości, co jest częstym problemem przy odczycie pomiarów, gdzie nieuwaga lub pośpiech prowadzą do pomyłek. Dlatego kluczowe jest nie tylko umiejętne posługiwanie się narzędziem, ale również dokładne zrozumienie zasad jego działania oraz metodologii pomiarowej, aby uniknąć takich błędów i zapewnić wysoką jakość wyników pomiarów.

Pytanie 38

Jakie narzędzie wykorzystuje się do wykańczania otworu Ø40H7?

A. wierło piórkowe

B. rozwiertak

C. nawiertak

D. wierło kręte

Wiertło piórkowe, nawiertak i wiertło kręte to narzędzia, które choć mogą być używane do otworów, to jednak nie nadają się do wykańczania otworów o tolerancji H7. Wiertło piórkowe, znane też jako 'spade', jest głównie do szybkiego wiercenia w miękkich materiałach, jak drewno, i nie zapewnia precyzyjnego wykończenia, którego potrzebujemy w maszynach. Nawiertak, z kolei, jest do wstępnego przygotowania otworów i nie nadaje się na ostatni krok obróbki. Jego rola kończy się na wywierceniu otworu, ale do H7 potrzebne są kolejne czynności. Wiertło kręte, chociaż bardzo popularne do wiercenia, również nie spełnia wymagań wykańczania otworów tolerancyjnych. Wiertła te są stosowane w różnych materiałach, ale często zostawiają zadzior, co czyni je złym wyborem, gdy chodzi o dużą precyzję. Ogólnie, w precyzyjnej obróbce mechanicznej ważne jest, by wiedzieć, że każde narzędzie ma swoje miejsce i źle dobrane narzędzie może prowadzić do problemów w produkcji.

Pytanie 39

Jaki przyrząd obróbczy jest głównie stosowany w procesie obróbki elementów na frezarkach i umożliwia cykliczne lub stałe obracanie obiektu o dany kąt?

A. Podzielnica

B. Trzpień

C. Imadło kątowe

D. Głowica kątowa

Podzielnica to specjalistyczny przyrząd obróbczy, który umożliwia precyzyjne ustawienie przedmiotu obrabianego w określonym kącie, co jest kluczowe w wielu procesach frezarskich. Dzięki możliwości podziału kątów na mniejsze jednostki, podzielnice są często stosowane w produkcji elementów wymagających dużej dokładności oraz powtarzalności, jak np. w przemyśle motoryzacyjnym, lotniczym czy przy wytwarzaniu złożonych konstrukcji. Użycie podzielnicy pozwala na efektywne realizowanie procesów takich jak frezowanie zębów, kształtowanie narożników czy wykonywanie otworów o specyficznych kątach. Warto zaznaczyć, że standardy branżowe rekomendują wykorzystywanie podzielnic przy obróbce mechanicznej na frezarkach CNC, co zwiększa efektywność produkcji oraz minimalizuje ryzyko błędów. Dodatkowo, podzielnice mogą współpracować z innymi urządzeniami, co umożliwia realizację bardziej skomplikowanych projektów obróbczych. Z praktycznego punktu widzenia, ich zastosowanie jest niezbędne w obróbce precyzyjnej, gdzie każdy detal ma znaczenie, a techniki takie jak frezowanie pod kątem są powszechnie stosowane.

Pytanie 40

Jakim znakiem/symbolem zaczyna się komentarz w programie przeznaczonym dla obrabiarki CNC, używającej kodów ISO?

A. ?

B. (

C. -

D. %

Komentarze w programach sterujących obrabiarkami numerycznymi napisanymi w języku ISO rozpoczynają się znakiem otwierającym nawias, czyli '('. Taka konwencja jest zgodna z międzynarodowymi standardami programowania CNC, co pozwala na łatwe oddzielanie instrukcji kodu od treści, która nie jest interpretowana przez maszynę. Na przykład, jeśli w kodzie CNC chcesz wprowadzić notatkę wyjaśniającą, możesz użyć komendy: '(To jest komentarz'. Dzięki temu operatorzy i programiści mogą dodawać kontekst do kodu, co jest nieocenione w procesach produkcyjnych. Konwencja ta sprzyja również lepszej organizacji kodu, co jest szczególnie ważne w bardziej skomplikowanych projektach, gdzie wiele osób może pracować nad tym samym programem. W praktyce, stosowanie komentarzy poprawia czytelność i ułatwia przyszłe modyfikacje oraz diagnozowanie błędów w programach CNC, co jest kluczowe dla efektywności produkcji.

Rozpocznij nowy egzamin

Powrót do strony głównej
