Szczegółowe wyniki:

Pytanie 1

Dobierz prędkość skrawania oraz posuw do obróbki żeliwa, wykorzystując dane zapisane w przedstawionej tabeli.

A. vc = 250 m/min, fn = 0,08 mm/obr

B. vc = 150 m/min, fn = 0,2 mm/obr

C. vc = 300 m/min, fn = 0,15 mm/obr

D. vc = 100 m/min, fn = 0,07 mm/obr

Wybrana odpowiedź, czyli vc = 150 m/min oraz fn = 0,2 mm/obr, jest zgodna z zaleceniami dotyczącymi obróbki żeliwa. Z danych zawartych w tabeli wynika, że dla tego materiału prędkość skrawania powinna mieścić się w przedziale od 100 do 250 m/min, natomiast posuw powinien wynosić od 0,15 do 0,25 mm/obr. Wybór prędkości skrawania na poziomie 150 m/min zapewnia efektywne usuwanie materiału, przy jednoczesnym zmniejszeniu ryzyka przegrzania narzędzia skrawającego. Zastosowanie posuwu 0,2 mm/obr sprzyja stabilności procesu skrawania, co jest kluczowe, aby uniknąć drgań i wibracji, które mogą prowadzić do uszkodzenia narzędzia lub zanieczyszczenia obrabianego detalu. Takie parametry obróbcze są zgodne z najlepszymi praktykami przemysłowymi, które zalecają dobieranie prędkości i posuwu w zależności od materiału obrabianego oraz rodzaju narzędzia. Dodatkowo, dobierając odpowiednie parametry skrawania, można również zwiększyć efektywność produkcji oraz jakość finalnego produktu.

Pytanie 2

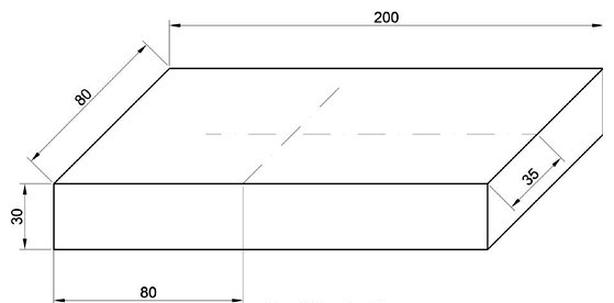

Przedstawioną na rysunku obróbkę należy wykonać przy pomocy

A. strugarki.

B. wiertarki.

C. frezarki.

D. tokarki.

Frezarka jest odpowiednim narzędziem do obróbki przedstawionego elementu, ponieważ umożliwia precyzyjne skrawanie kształtów i rowków, które są charakterystyczne dla obróbki mechanicznej. Frezarki działają poprzez obracający się frez, który przemieszcza się wzdłuż obrabianego materiału, co pozwala na uzyskanie złożonych form i dokładnych wymiarów. W przemyśle, frezarki są szeroko stosowane do produkcji elementów maszyn, narzędzi oraz w przemyśle motoryzacyjnym do obróbki komponentów silnikowych. Dobrą praktyką w użyciu frezarki jest stosowanie odpowiednich prędkości skrawania oraz doboru narzędzi w zależności od rodzaju materiału, co znacząco wpływa na jakość wykończenia powierzchni oraz efektywność produkcji. W przypadku bardziej skomplikowanych kształtów, frezarki CNC stają się niezastąpione, ponieważ umożliwiają automatyzację procesu oraz zwiększenie powtarzalności produkcji.

Pytanie 3

Na frezarkach CNC, które mają wbudowany magazyn narzędzi, do programowania automatycznej wymiany narzędzia stosuje się funkcję

A. M06

B. M04

C. M03

D. M05

Odpowiedź M06 jest poprawna, ponieważ jest dedykowana do komendy automatycznej wymiany narzędzi w frezarkach CNC. Funkcja ta pozwala na zautomatyzowanie procesu wymiany narzędzi, co znacząco zwiększa efektywność i precyzję obróbki. W praktyce, gdy maszyna wymaga zmiany narzędzia, operator programuje cykl roboczy z komendą M06, co umożliwia maszynie zrealizowanie tej operacji bez udziału człowieka. W przemyśle, w którym czas produkcji jest krytyczny, automatyzacja wymiany narzędzi pozwala na redukcję przestojów i zwiększenie wydajności. Podczas programowania CNC, ważne jest także zrozumienie, jak narzędzie dobierane jest z magazynu narzędzi, co może wpływać na jakość obrabianego detalu oraz na żywotność samych narzędzi. Zgodnie z najlepszymi praktykami, każdy nowy cykl wymiany narzędzi powinien być starannie zaplanowany, aby maksymalizować efektywność i minimalizować ryzyko błędów w procesie produkcyjnym.

Pytanie 4

Który przycisk służy do uruchamiania trybu pracy organizacja (parametry, serwis, transfer)?

A. B.

B. C.

C. A.

D. D.

Wybrałeś przycisk B, co jest świetnym ruchem! Ikona przycisku kojarzy się z ustawieniami systemowymi, a to właśnie ten tryb pracy organizacja, w którym można różne rzeczy konfigurować. To naprawdę ważne, żeby ogarniać takie parametry jak dostęp do serwisów czy zarządzanie danymi. Regularne sprawdzanie i aktualizowanie tych ustawień to dobra praktyka, bo dzięki temu system działa sprawnie i jest bezpieczny. Na przykład w trybie organizacyjnym, administratorzy mogą ustalać jakieś uprawnienia dla poszczególnych działów, a to ma ogromne znaczenie w kontekście zarządzania informacjami. Zrozumienie, jak działa przycisk B, pozwoli Ci lepiej ogarniać systemy i ich parametry, co na pewno jest kluczowe w IT.

Pytanie 5

Wynik pomiaru wykonany śrubą mikrometryczną mikroskopu warsztatowego ma wartość

A. 11,60 mm

B. 6,11 mm

C. 0,611 mm

D. 5,11 mm

Pomiar wykonany śrubą mikrometryczną i wynik 6,11 mm jest jak najbardziej w porządku. Widać to na zdjęciu, gdzie główny bęben pokazuje 6 mm - to jest nasza podstawowa wartość. Zauważ, że bęben noniusza, czyli ten mniejszy, wskazuje, że linia 11 idealnie pokrywa się z linią główną. Dlatego dodajemy 0,11 mm do 6 mm, co daje nam dokładnie 6,11 mm. Użycie mikrometru to standard w precyzyjnych pomiarach, zwłaszcza w mechanice czy laboratoriach, gdzie liczy się dokładność. Zrozumienie, jak to wszystko działa, jest kluczowe, żeby zapewnić dobrą jakość produktów. Swoją drogą, warto też kalibrować narzędzia, bo norma ISO 9001 naprawdę zwraca uwagę na jakość i precyzję w produkcji.

Pytanie 6

Przedstawionym na rysunku uchwytem obróbkowym jest imadło

A. kowalskie.

B. szlifierskie.

C. do rur.

D. ślusarskie.

Imadło szlifierskie jest specjalistycznym narzędziem wykorzystywanym w procesach obróbczych, szczególnie w szlifowaniu materiałów. Jego konstrukcja pozwala na precyzyjne mocowanie detali, co jest kluczowe dla uzyskania wysokiej jakości powierzchni. W przeciwieństwie do innych typów imadeł, imadło szlifierskie charakteryzuje się płaskimi szczękami, które umożliwiają stabilne trzymanie detali o różnorodnych kształtach. W zastosowaniach przemysłowych, zwłaszcza w warsztatach zajmujących się obróbką metali, imadła szlifierskie są wykorzystywane do przygotowywania elementów przed finalnym szlifowaniem. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie stosowania odpowiednich narzędzi w celu zapewnienia jakości procesów produkcyjnych. Przy wyborze imadła szlifierskiego warto również zwrócić uwagę na jego parametry techniczne, takie jak maksymalne ciśnienie mocowania i materiał wykonania, aby dostosować je do specyfiki wykonywanej pracy.

Pytanie 7

Przedstawiony symbol graficzny jest oznaczeniem podpory

A. ruchomej.

B. samonastawnej.

C. regulowanej.

D. wahliwej.

Odpowiedź "samonastawna" jest jak najbardziej trafna. Ten symbol, który widzisz, wyraźnie wskazuje na podporę samonastawną. Te podpory projektuje się tak, żeby przenosiły obciążenia, ale nie tworzyły momentów gnących. Dzięki temu mogą się elastycznie dostosowywać do przemieszczeń w konstrukcjach. W inżynierii budowlanej podpory samonastawne są super przydatne, szczególnie w mostach oraz budynkach, które muszą radzić sobie z jakimiś osiadań gruntu. Żeby to dobrze działało, muszą być dobrze zaprojektowane i wzięte pod uwagę w analizach, tak jak w normach budowlanych, takich jak Eurokod 2. Często inżynierowie łączą je z innymi elementami konstrukcji, żeby poprawić nośność i stabilność.

Pytanie 8

Którym przyrządem pomiarowym należy zmierzyć średnicę otworu jak na przedstawionym rysunku?

A. Suwmiarką uniwersalną.

B. Mikrometrem zewnętrznym.

C. Średnicówką mikrometryczną składaną.

D. Średnicówką mikrometryczną trójpunktową.

Średnicówka mikrometryczna trójpunktowa to narzędzie pomiarowe, które zostało zaprojektowane specjalnie do precyzyjnego mierzenia średnic otworów. Umożliwia pomiar średnic wewnętrznych z wysoką dokładnością, co jest kluczowe w zastosowaniach inżynieryjnych, gdzie tolerancje mogą wynosić zaledwie +0.01 mm. Narzędzie to osiąga precyzję dzięki zastosowaniu trzech punktów kontaktowych, co eliminuje błędy wynikające z nieregularności otworu. Takie pomiary są szczególnie istotne w branżach takich jak motoryzacja, lotnictwo czy medycyna, gdzie dokładność wymiarowa ma bezpośredni wpływ na bezpieczeństwo i funkcjonalność komponentów. W praktyce, średnicówka mikrometryczna trójpunktowa jest wykorzystywana do kontroli jakości produktów, a także przy projektowaniu maszyn i urządzeń. Warto również zauważyć, że stosowanie tej metody pomiaru jest zgodne z normami ISO oraz zaleceniami dotyczącymi pomiarów inżynieryjnych, co czyni ją narzędziem niezawodnym i powszechnie akceptowanym.

Pytanie 9

Przedstawiony symbol graficzny stosowany na rysunkach operacyjnych dla obrabiarek sterowanych numerycznie jest oznaczeniem punktu

A. odniesienia narzędzia.

B. wymiany narzędzia.

C. rozpoczęcia programu.

D. referencyjnego obrabiarki.

Odpowiedź "odniesienia narzędzia" jest jak najbardziej trafna. To właśnie ten symbol pokazuje, gdzie narzędzie jest ustawione w stosunku do obrabianego materiału. W maszynach CNC punkt odniesienia narzędzia to mega ważna sprawa, bo to od niego zależy, jak dokładnie narzędzie trafi w odpowiednie miejsce. Dzięki niemu mamy pewność, że wymiary i jakość obrobionych elementów będą na najwyższym poziomie. Użycie właściwego punktu odniesienia pozwala na automatyczne kalibracje i powtarzalność operacji, co jest nie do przecenienia, zwłaszcza w produkcji masowej. Przy programowaniu CNC, ustalenie punktu odniesienia narzędzia jest kluczowe, bo to pozwala zrozumieć cały proces obróbczy i kontrolować, czy wszystko działa jak powinno. W praktyce operatorzy najpierw ustalają ten punkt, zanim zaczną produkcję, żeby uniknąć problemów, które mogłyby kosztować ich czas i pieniądze.

Pytanie 10

Jakie są korzyści płynące z szlifowania wałków bezkłowego w porównaniu do szlifowania kłowego?

A. możliwość użycia tylko jednej ściernicy

B. wyższa precyzja obróbki spowodowana brakiem sztywnego mocowania wałków

C. lepsza wydajność z uwagi na oszczędność czasu w realizacji nakiełków i mocowaniu przedmiotu

D. większe bezpieczeństwo procesu obróbczy w związku z mniejszą prędkością obwodową ściernicy

Szlifowanie bezkłowe wałków to technika, która przynosi wiele korzyści, w tym zwiększoną wydajność obróbki. W odróżnieniu od szlifowania kłowego, które wymaga skomplikowanego mocowania przedmiotu roboczego, szlifowanie bezkłowe pozwala na bezpośrednie wprowadzenie wałków do obróbki bez konieczności ich dodatkowego mocowania i wykonywania nakiełków. Dzięki temu proces staje się szybszy i bardziej efektywny, co znacząco skraca czas produkcji. Przykłady zastosowania tej techniki obejmują przemysł motoryzacyjny, gdzie wałki są często poddawane szlifowaniu bezkłowemu w celu osiągnięcia wysokiej dokładności cylindryczności i gładkości powierzchni. Dobrze zaprojektowane maszyny do szlifowania bezkłowego, które spełniają normy ISO, zapewniają optymalizację procesu oraz minimalizację odpadów. Dodatkowo, ta technika pozwala na lepsze wykorzystanie narzędzi ściernych, co prowadzi do obniżenia kosztów eksploatacyjnych. Zastosowanie nowoczesnych technologii, takich jak automatyzacja i monitorowanie procesu, jeszcze bardziej zwiększa efektywność i jakość obróbki.

Pytanie 11

Do testów zaliczają się:

A. głębokościomierz, liniał krawędziowy, suwmiarka modułowa

B. przymiar kreskowy, suwmiarka, mikrometr

C. promieniomierz, płytki wzorcowe, kątownik

D. kątownik, liniał krawędziowy, rysik

Analizując inne odpowiedzi, można zauważyć, że niektóre z wymienionych narzędzi nie są właściwie przypisane do kategorii sprawdzianów. Przymiar kreskowy, mimo swojej użyteczności w pomiarach długości, nie jest narzędziem kalibracyjnym, a raczej prostym przyrządem pomiarowym, który nie gwarantuje precyzji wymaganej w zastosowaniach przemysłowych. Suwmiarka oraz mikrometr, chociaż są istotnymi narzędziami w mierzeniu wymiarów, to nie spełniają roli sprawdzianów w kontekście kalibracji innych urządzeń. Głębokościomierz, liniał krawędziowy oraz suwmiarka modułowa również nie są narzędziami kalibracyjnymi. Ich zastosowanie jest ograniczone do pomiarów, a nie do weryfikacji i kalibracji zgodności z normami jakościowymi. Kątownik, mimo że jest ważnym przyrządem w obróbce, nie jest narzędziem kalibracyjnym, co prowadzi do wniosku, że odpowiedzi te są mylne. Typowym błędem myślowym w analizie narzędzi pomiarowych jest mylenie ich funkcji pomiarowych z kalibracyjnymi. Każde z narzędzi powinno być stosowane zgodnie z jego przeznaczeniem, a w kontekście sprawdzianów kluczowe jest zrozumienie ich roli w zapewnieniu precyzji i zgodności produkcji z normami jakościowymi.

Pytanie 12

W którym bloku podano wartości przesunięcia punktu zerowego obrabianego przedmiotu zgodne z przedstawionym rysunkiem?

A. G54 X116 Y28 Z0

B. G54 X74 Y28 Z10

C. G54 X74 Y28 Z0

D. G54 X116 Y28 Z10

Wybrana odpowiedź G54 X74 Y28 Z10 jest poprawna, ponieważ dokładnie odzwierciedla wartości przesunięcia punktu zerowego obrabianego przedmiotu, jakie zostały przedstawione na rysunku. Na rysunku można zauważyć, że wymiary w osiach X i Y wynoszą odpowiednio 74 oraz 28, co jest zgodne z wybraną odpowiedzią. Dodatkowo, wysokość Z wynosi 10, co odpowiada charakterystyce przedmiotu. W kontekście obrabiarek CNC, prawidłowe określenie punktu zerowego jest kluczowe dla precyzyjnego wykonania detali. Użycie wartości G54 jest standardową praktyką w programowaniu ścieżek narzędzia, pozwalającą na łatwe odniesienie do lokalizacji przedmiotu w przestrzeni roboczej. Zrozumienie przesunięcia punktów zerowych jest niezbędne dla optymalizacji procesów produkcyjnych, co w efekcie przekłada się na zwiększenie efektywności i jakości wykonania.

Pytanie 13

Na podstawie oznaczeń zamieszczonych na rysunku określ sposób ustalenia i zamocowania odkuwki.

A. W mechanicznym uchwycie trój szczękowym z trzpieniem stałym.

B. W uchwycie ręcznym z zabierakiem samozaciskającym.

C. W hydraulicznym uchwycie z podparciem kłem obrotowym.

D. W uchwycie trój szczękowym z kłem stałym.

Wprowadzenie do tematu różnych rodzajów uchwytów i ich zastosowania w obróbce może pomóc zrozumieć, dlaczego inne odpowiedzi są niewłaściwe. Uchwyty trój szczękowe z kłem stałym charakteryzują się tym, że ich konstrukcja nie pozwala na elastyczne dostosowanie do kształtu obrabianego elementu, co może prowadzić do nierównomiernego rozkładu sił mocujących. Taki sposób mocowania jest zatem bardziej odpowiedni dla prostych kształtów, co w przypadku odkuwek może być niewystarczające. Uchwyty ręczne z zabierakiem samozaciskającym, mimo że mogą być wygodne w użyciu, są bardziej odpowiednie dla mniejszych elementów, a ich stosowanie w kontekście odkuwek, które wymagają stabilności, może prowadzić do zwiększonego ryzyka niewłaściwego zamocowania i związanych z tym błędów. Z kolei hydrauliczne uchwyty z podparciem kłem obrotowym, choć oferują pewne zalety w zakresie dostosowania się do różnych kształtów, mogą być zbyt skomplikowane w zastosowaniach, gdzie wymagana jest stała oś obrotu. Niekiedy stosowanie takich uchwytów może prowadzić do dodatkowych kosztów i obciążeń, które w kontekście prostych operacji obróbczych są zbędne. W przemyśle należy kierować się dobrymi praktykami, które preferują mechaniczne uchwyty trój szczękowe z trzpieniem stałym dla zapewnienia optymalnych warunków obróbczych.

Pytanie 14

Na rysunku przedstawiono trzpień frezarski

A. środkujący.

B. długi.

C. zabierakowy.

D. wydłużony.

Trzpień frezarski zabierakowy, przedstawiony na zdjęciu, pełni kluczową rolę w procesach obróbczych, umożliwiając mocowanie narzędzi skrawających. Jego charakterystyczna cecha, jaką jest występ (zabierak), zapewnia stabilne połączenie z narzędziem, co jest niezbędne do efektywnego przenoszenia momentu obrotowego. W praktyce, trzpienie tego typu są powszechnie stosowane w przemysłowych maszynach CNC oraz w tradycyjnych frezarkach, gdzie precyzja i stabilność podczas obróbki mają kluczowe znaczenie. Wybór odpowiedniego trzpienia jest zgodny z normami ISO w zakresie mocowania narzędzi skrawających, które zalecają użycie trzpieni zabierakowych do narzędzi z otworami zabierakowymi, co zapewnia wysoką jakość obróbki. Używając trzpieni zabierakowych, operatorzy maszyn mogą minimalizować drgania i zwiększać dokładność wykonywanych operacji, co wpływa na jakość finalnych produktów.

Pytanie 15

Odczyt wskazania mikrometru pokazanego na zdjęciu wynosi

A. 10,30 mm

B. 9,30 mm

C. 9,80 mm

D. 10,80 mm

Odpowiedzi 9,30 mm, 10,80 mm oraz 10,30 mm są nieprawidłowe z kilku powodów. Przede wszystkim, kluczowym aspektem przy odczycie mikrometru jest umiejętność prawidłowego interpretowania skali. W przypadku 9,30 mm, pojawia się typowy błąd, który może wynikać z nieprecyzyjnego odczytu wartości na skali głównej oraz niewłaściwego uwzględnienia wartości na skali pomocniczej. Użytkownicy często mylą jednostki pomiarowe lub nie zwracają uwagi na to, że zakres pomiarowy mikrometru zawiera dziesiętne. Odpowiedzi 10,80 mm i 10,30 mm mogą być wynikiem nieuwagi przy odczycie, gdzie użytkownik przeskoczył na wyższą wartość na skali. Ważne jest, aby przy odczycie mikrometru mieć na uwadze, że każde niewłaściwe przeliczenie lub zrozumienie skali prowadzi do błędnych wyników. Przykładowo, przy pomiarach, które mają kluczowe znaczenie w produkcji mechanicznej, każda nieprawidłowość w pomiarze może wpłynąć na jakość finalnego produktu. Przy wykonywaniu precyzyjnych pomiarów, takich jak średnice wałów czy grubości materiałów, istotne jest stosowanie technik kalibracji narzędzi oraz przestrzeganie standardów jakości, które zapewniają dokładność i powtarzalność pomiarów.

Pytanie 16

W którym elemencie programu sterującego znajduje się informacja dotycząca przerwy czasowej?

A. N05 G33 K2 Z5

B. N05 L123 P1

C. N05 CYCLE81(3, 5, 1, 5, 3)

D. N05 G04 F2

Odpowiedź N05 G04 F2 jest rzeczywiście trafna. Kod G04 jest standardem w programowaniu CNC, który używamy, żeby wprowadzić przerwę czasową w programie. Parametr F, który tam widzisz, oznacza długość tej przerwy, zazwyczaj podawanej w sekundach. Więc w przypadku G04 F2 maszyna zatrzyma się na 2 sekundy, zanim ruszy dalej. W praktyce takie przerwy są mega ważne, bo pozwalają na schłodzenie narzędzi, usunięcie wiórów czy nawet na synchronizację ruchów maszyny. Jeśli chodzi o normy ISO, to używanie kodu G04 jest zgodne z ich wytycznymi i może naprawdę wpłynąć na jakość obróbki czy efektywność produkcji. Zrozumienie tego kodu i umiejętność jego użycia daje programistom CNC większą kontrolę nad procesami produkcyjnymi, co jest super istotne w naszej pracy.

Pytanie 17

Do działań związanych z obsługą oraz konserwacją systemu hydraulicznego obrabiarki CNC nie zalicza się

A. sprawdzenie wymaganego ciśnienia

B. czyszczenie filtra

C. uzupełnienie płynu hydraulicznego

D. sprawdzanie wydajności pompy hydraulicznej obrabiarki

Wybór odpowiedzi, która mówi o czynnościach takich jak czyszczenie filtra, uzupełnianie płynu hydraulicznego i sprawdzanie ciśnienia, może wynikać z nieporozumienia. Tak naprawdę, te czynności są kluczowe w obsłudze układu hydraulicznego, ale warto pamiętać, że czyszczenie filtra jest konieczne, żeby nie wprowadzać zanieczyszczeń do systemu. To może prowadzić do poważnych uszkodzeń pompy hydraulicznej i innych istotnych elementów. Uzupełnianie płynu hydraulicznego też jest super ważne, bo zbyt niski poziom może spowodować problemy z ciśnieniem. A sprawdzanie ciśnienia to już niezbędny element diagnostyki, który pomaga wychwycić problemy, zanim będzie za późno. Natomiast jak to jest ze sprawdzaniem wydajności pompy hydraulicznej? To ważne, ale nie robimy tego na co dzień, raczej w sytuacjach awaryjnych. Rozróżnienie, które czynności są rutynowe, a które wymagają głębszej analizy, jest kluczowe w zarządzaniu utrzymaniem obrabiarek CNC. Dlatego warto wiedzieć, co jest regularną obsługą, a co bardziej specjalistycznym zadaniem.

Pytanie 18

Jakie oprzyrządowanie jest stosowane do toczenia wałów o dużej długości?

A. uchwyt i kieł

B. podtrzymka

C. długie łoże tokarki

D. uchwyt specjalny

Analizując inne dostępne odpowiedzi, można zauważyć, że uchwyt specjalny jest narzędziem wykorzystywanym do mocowania przedmiotów o nietypowych kształtach, jednak nie jest on wystarczający do toczenia długich wałów, ponieważ jego funkcja ogranicza się do stabilizacji obrabianego elementu w ramach uchwytu tokarskiego. Uchwyty nie są zaprojektowane do wsparcia wałów podczas ich obróbki, co może prowadzić do niepożądanych drgań i problemów z dokładnością. Uchwyt oraz kieł, choć teoretycznie mogą współpracować, to jednak kieł, będący elementem podporowym, sam w sobie nie zapewnia wystarczającej stabilizacji, zwłaszcza w przypadku dłuższych elementów, które wymagają odpowiedniego podparcia na całej długości. Podobnie, długie łoże tokarki to konstrukcja, która jest niezbędna do zapewnienia odpowiedniej długości obróbczej, ale nie pełni funkcji podtrzymującej wał. W rzeczywistości, łoże tokarki jest jedynie podstawą dla montażu narzędzi, ale nie wpływa bezpośrednio na wsparcie obrabianego elementu. Błędem myślowym jest zatem utożsamianie stabilności obróbczej z obecnością uchwytów czy łoża, gdyż najważniejszym elementem pod względem podparcia podczas toczenia długich wałów pozostaje właśnie podtrzymka, której rola jest kluczowa dla zachowania precyzji i jakości obróbki.

Pytanie 19

Symbol graficzny przedstawiony na rysunku jest oznaczeniem uchwytu

A. mimośrodowego.

B. kłowego.

C. magnetycznego.

D. szczękowego.

Symbol graficzny przedstawiony na rysunku wskazuje na uchwyt szczękowy, który jest kluczowym elementem w obróbce mechanicznej. Uchwyt szczękowy, często nazywany uchwytem wiórowym, jest używany w obrabiarkach, aby skutecznie mocować przedmioty obrabiane, zapewniając ich stabilność podczas skrawania. Charakterystyczny kształt 'V' odzwierciedla zasadę działania uchwytu, w której dwa ruchome szczęki zaciskają się wokół elementu, co pozwala na precyzyjne i bezpieczne mocowanie. Przykładem jego zastosowania jest chociażby toczenie, gdzie uchwyt szczękowy zapewnia, że obrabiany element nie przemieszcza się pod wpływem sił skrawających. W praktyce, dobór odpowiedniego uchwytu szczękowego jest istotny, aby zapewnić efektywność procesu produkcyjnego, minimalizując drgania, a tym samym poprawiając jakość obrabianych powierzchni. Warto również zauważyć, że zgodnie z normami ISO 3343, uchwyty szczękowe powinny być regularnie sprawdzane pod kątem zużycia, co ma kluczowe znaczenie dla bezpieczeństwa i wydajności pracy.

Pytanie 20

Zapis podprogramu jako fragmentu programu sterującego jest przedstawiony w bloku oznaczonym literą

A	B	C	D
N05 S100 M03 F50 T3D3 N10 G00 X70 Z23 N15 G1 X-1 F.2 N20G0 X150 Z150 N25 M30	N5 G1 G90 Z-5 N10 G91 Y-10 N15 X-10 N20 Y-20 N25 X20 N30 Y20 N35 X-10 N40 Y10 N45 G0 G90 Z10 N50 M17	T5 D1 S1500 F250 M3 M8 M6MCALL CYCLE83 (5,25,2,0,20,0,10,1,2,3,0.8 ,0,0,0,0,0) HOLES2(170,50,22,0,,6 M30	N05 S200 M03 F50 T3D3 N10 G00 X70 Z23 N15 G1 X10 F.2 N20G2 X16 Z20 CR=3 N25 M02

A. A.

B. C.

C. B.

D. D.

Odpowiedź B jest poprawna, ponieważ zawiera wyraźną instrukcję wywołania podprogramu, co jest kluczowe w kontekście programowania strukturalnego. W bloku B zastosowano komendę CALL CYCLE83, co jasno wskazuje na to, że jest to wywołanie zdefiniowanego wcześniej podprogramu. W praktyce, wykorzystanie podprogramów pozwala na modularizację kodu, co ułatwia jego zarządzanie oraz ponowne użycie. Przykładowo, w systemach automatyki przemysłowej, gdzie skomplikowane procesy są realizowane przez różne podprogramy, dzięki takiemu podejściu można zredukować powtarzalność kodu oraz zminimalizować ryzyko wprowadzenia błędów. Zgodnie z dobrą praktyką programistyczną, zaleca się stosowanie podprogramów do grupowania funkcji o podobnej funkcjonalności, co pozwala na lepszą organizację kodu oraz jego łatwiejsze testowanie i debugowanie. Zastosowanie standardów, takich jak IEC 61131, promuje wykorzystanie podprogramów jako elementu organizacji kodu, co wprowadza większą czytelność oraz efektywność w jego zarządzaniu.

Pytanie 21

Aby wykonać ślimak walcowy w warunkach produkcji jednostkowej, najlepiej użyć

A. tokarki

B. dłutownicy

C. strugarki

D. przeciągarki

Strugarka, mimo że jest również narzędziem obróbczym, nie jest odpowiednia do produkcji ślimaków walcowych. Jej głównym przeznaczeniem jest skrawanie płaskich powierzchni i nadawanie kształtów prostokątnym elementom, co sprawia, że wykorzystanie jej do formowania elementów cylindrycznych, takich jak ślimaki, jest nieefektywne. Strugarka jest idealna w przypadku elementów wymagających precyzyjnego szlifowania, jednak jej możliwości są ograniczone do prostych zadań obróbczych. Przeciągarka to maszyna przeznaczona do wydłużania i formowania drutów oraz cienkowarstwowych materiałów, co również nie ma zastosowania w przypadku produkcji ślimaków walcowych. Dłutownica, choć może być używana do tworzenia otworów czy rowków, nie oferuje możliwości precyzyjnego obróbki cylindrycznej, co jest kluczowe dla uzyskania odpowiednich parametrów ślimaka. Wybór niewłaściwego narzędzia do obróbki może prowadzić do niezgodności wymiarowych oraz problemów z jakością wykonania, co w rezultacie może skutkować nieefektywnością w dalszym użytkowaniu wyprodukowanych elementów. W przemyśle zaleca się stosowanie narzędzi odpowiednich do specyfiki produkcji, aby zachować wysoką jakość i wydajność procesów obróbczych.

Pytanie 22

Aby zamocować długi pręt o kwadratowym przekroju na tokarce, należy wykorzystać

A. imadło maszynowe z wkładką pryzmatyczną

B. uchwyt trójszczękowy i podparcie podtrzymką

C. uchwyt czteroszczękowy i podparcie kłem konika

D. tarcze zabierakową oraz tuleję ze śrubą mocującą

Użycie uchwytu czteroszczękowego w połączeniu z podparciem kłem konika to standardowa praktyka przy mocowaniu długich prętów o przekroju kwadratowym na tokarce. Taki uchwyt jest w stanie precyzyjnie chwycić pręt na całej jego długości, co minimalizuje ryzyko jego wypaczenia lub odkształcenia podczas obróbki. Cztery szczęki zapewniają lepszą stabilność w porównaniu do uchwytów trójszczękowych, które mogą nie wystarczać w przypadku długich elementów. Dodatkowe wsparcie kłem konika jest istotne, gdyż zapobiega ono drganiom i podtrzymuje ciężar pręta w trakcie obróbki, co jest kluczowe w procesach tokarskich. Dobre praktyki w obróbce skrawaniem podkreślają, że stabilność mocowania ma kluczowe znaczenie dla uzyskania dokładnych wymiarów oraz jakości powierzchni obrabianych elementów. Użycie tego typu uchwytu i podparcia jest zgodne z normami bezpieczeństwa, które nakładają obowiązek eliminacji wszelkich źródeł wibracji i luzów w procesie obróbczy.

Pytanie 23

Do ustalenia i zamocowania przedmiotu obrabianego przedstawionego na rysunku użyto

A. zabieraka czołowego i kła obrotowego.

B. zabieraka chomątkowego i kła obrotowego.

C. zabieraka czołowego i kła stałego.

D. zabieraka chomątkowego i kła stałego.

Zabierak czołowy i kieł obrotowy to standardowe elementy mocujące stosowane w obróbce skrawaniem, które zapewniają stabilność i precyzję podczas pracy na przedmiocie obrabianym. Zabierak czołowy, umieszczony na przedniej części przedmiotu, znajduje zastosowanie szczególnie w operacjach, gdzie istotne jest zapewnienie odpowiedniego nacisku i stabilności w osi obrotu. Kieł obrotowy natomiast umożliwia swobodne obracanie przedmiotu, co jest kluczowe w procesach takich jak toczenie, gdzie wymagana jest wysoka precyzja i równomierne skrawanie. W praktyce, dobre praktyki w obróbce skrawaniem zalecają użycie zabierków czołowych w połączeniu z kłami obrotowymi w celu uzyskania optymalnej wydajności i jakości powierzchni obrabianej. Warto również wspomnieć, że stosowanie tych elementów jest zgodne z normami branżowymi, co zapewnia bezpieczeństwo i efektywność procesów obróbczych.

Pytanie 24

Którym przyciskiem pulpitu sterowniczego można uruchomić automatyczny tryb pracy?

A. A.

B. D.

C. B.

D. C.

Wybór przycisków A, B lub D do uruchomienia automatycznego trybu to chyba trochę nieporozumienie, bo każdy z nich ma swoją specyfikę. Przycisk A kojarzy się z trybem ręcznym, a to oznacza, że operatorzy mają pełną kontrolę, ale to też może prowadzić do większego ryzyka błędów, jeśli ktoś nie zachowa uwagi. Przycisk B to bardziej ustawienia i konfiguracja, więc nie nadaje się do aktywacji automatycznych sekwencji. A przycisk D, który powinien działać jako zatrzymanie awaryjne, to zupełnie nie to, co nam trzeba w kontekście uruchamiania automatyzacji. Jest to dość powszechny błąd myślowy, kiedy mylimy symbole z ich prawdziwymi funkcjami. Dlatego ważne jest, by operatorzy umieli czytać oznaczenia i wiedzieli, do czego służą różne elementy pulpitu, co pomoże uniknąć poważnych pomyłek.

Pytanie 25

Na ilustracji przedstawiono sposób pomiaru

A. temperatury narzędzia.

B. wartości korekcyjnych narzędzia.

C. chropowatości przedmiotu.

D. ustawienia bazy obróbkowej.

Poprawna odpowiedź dotyczy pomiaru wartości korekcyjnych narzędzia, co jest kluczowym aspektem w obróbce skrawaniem. Na ilustracji widać sensory pomiarowe, które monitorują parametry narzędzia w czasie rzeczywistym. Wartości korekcyjne są istotne, gdyż pozwalają na bieżąco korygować położenie narzędzia, co jest niezbędne w procesach wymagających wysokiej precyzji, takich jak obróbka CNC. Fachowcy w dziedzinie obróbki mechanicznej stosują takie rozwiązania, aby maksymalizować dokładność wymiarową i jakość powierzchni obrobionej. Przykładem zastosowania tych pomiarów może być produkcja komponentów w przemyśle lotniczym, gdzie tolerancje są niezwykle rygorystyczne, a nawet najmniejsze odchylenie może prowadzić do poważnych problemów. Dobrą praktyką w obróbce jest wprowadzenie automatycznych systemów monitorowania, co pozwala na zwiększenie efektywności produkcji oraz minimalizację odpadów.

Pytanie 26

Na schemacie przedstawiono szlifowanie

A. kłowe wałków.

B. otworów (zwykłe).

C. bezkłowe wałków.

D. otworów planetarne.

Szlifowanie otworów planetarnych jest zaawansowaną techniką, która w znaczący sposób podnosi jakość obróbki. Proces ten charakteryzuje się jednoczesnym ruchem obrotowym narzędzia szlifierskiego oraz dodatkowymi ruchami planetarnymi, co pozwala na uzyskanie precyzyjnych wymiarów oraz gładkiej powierzchni otworów. W zastosowaniach przemysłowych, gdzie wymagana jest wysoka dokładność, takie podejście jest kluczowe. Szlifowanie otworów planetarnych znajduje zastosowanie w produkcji elementów maszyn, które muszą spełniać rygorystyczne normy jakości, jak na przykład w przemyśle motoryzacyjnym czy lotniczym. Dobre praktyki w zakresie szlifowania otworów planetarnych obejmują stosowanie odpowiednich narzędzi, takich jak wiertła i ściernice o wysokiej sztywności oraz precyzyjną regulację parametrów obróbczych, co wpływa na jakość i efektywność procesu. W związku z tym, znajomość tego procesu oraz umiejętność jego prawidłowego zastosowania jest niezbędna dla inżynierów i techników zajmujących się obróbką skrawaniem.

Pytanie 27

Aby wykonać operację zgodnie z przedstawionym szkicem obróbki do zamocowania przedmiotu obrabianego należy użyć

A. uchwytu hydraulicznego.

B. uchwytu elektromagnetycznego.

C. podpory stałej i oporu.

D. imadła maszynowego.

Uchwyt elektromagnetyczny jest idealnym rozwiązaniem do zamocowania przedmiotu obrabianego w procesach wymagających dużej precyzji, takich jak szlifowanie wykańczające. Jego działanie opiera się na generowaniu pola elektromagnetycznego, które przyciąga metalowe elementy, co eliminuje konieczność stosowania siły mechanicznej. Dzięki temu uzyskujemy równomierne i stabilne zamocowanie, co jest kluczowe w obróbce precyzyjnej. Użycie uchwytu elektromagnetycznego pozwala na szybkie i łatwe mocowanie oraz demontaż obrabianych detali, co znacząco zwiększa efektywność produkcji. W praktyce, tego typu uchwyty są powszechnie stosowane w przemyśle motoryzacyjnym i lotniczym, gdzie wymagana jest wysoka dokładność oraz powtarzalność procesów obróbczych. Dodatkowo, uchwyty elektromagnetyczne spełniają normy dotyczące bezpieczeństwa i ergonomii pracy, co przyczynia się do poprawy warunków pracy oraz zmniejszenia ryzyka uszkodzenia obrabianych elementów.

Pytanie 28

Jakiego narzędzia można użyć do pomiaru z precyzją 0,01 mm?

A. suwmiarki uniwersalnej

B. średnicówki mikrometrycznej

C. przymiaru kreskowego

D. głębokościomierza suwmiarkowego

Średnicówka mikrometryczna to narzędzie pomiarowe, które umożliwia dokładny pomiar średnicy z precyzją do 0,01 mm. Jest szczególnie przydatna w zadaniach wymagających wysokiej precyzji, takich jak pomiary w obróbce mechanicznej czy w kontroli jakości w przemyśle. Działa na zasadzie przyłożenia dwóch końcówek do mierzonych obiektów i odczytu wartości na skali mikrometrycznej. Dzięki temu można uzyskać nie tylko precyzyjne wyniki, ale także zminimalizować błąd pomiaru, co jest kluczowe w zastosowaniach inżynieryjnych, gdzie tolerancje mają duże znaczenie. Warto również zaznaczyć, że średnicówki mikrometryczne są zgodne z normami ISO, co zapewnia ich wiarygodność i jakość. Dodatkowo, w praktyce, stosowanie tego narzędzia ułatwia kontrolę wymiarów w produkcji, co przekłada się na lepszą jakość finalnych produktów."

Pytanie 29

Który typ obróbki skrawaniem polega na wykonaniu delikatnego wgłębienia w materiale, aby ułatwić prowadzenie wiertła?

A. Nawiercanie

B. Rozwiercanie

C. Pogłębianie

D. Powiercanie

Nawiercanie to proces obróbczy, który polega na wykonaniu otworu w materiale, zazwyczaj w celu umożliwienia dalszej obróbki lub instalacji elementów. W kontekście zadania, nawiercanie polega na stworzeniu lekkiego wgłębienia, które służy jako prowadnica dla wiertła. Jest to kluczowy etap, który zwiększa precyzję i stabilność wiercenia, minimalizując ryzyko poślizgu wiertła oraz błędów w osiowaniu otworu. Przykładem zastosowania nawiercania może być przygotowanie do wkręcania śrub lub montażu kołków rozporowych, gdzie precyzyjne umiejscowienie otworu ma kluczowe znaczenie dla późniejszej jakości montażu. W praktyce, nawiertka często jest stosowana w produkcji maszynowej, budownictwie oraz w rzemiośle, a jej odpowiednie stosowanie jest zgodne z zaleceniami norm ISO dotyczących obróbki skrawaniem, co pozwala na zachowanie wysokiej jakości wyrobów oraz efektywności procesów produkcyjnych.

Pytanie 30

Blok N80 G82 X40 Y35 Z-30 R3 F75 zawiera programowanie cyklu

A. gwintowania.

B. wiercenia.

C. rozwiercania.

D. wytaczania.

Kod CNC 'Blok N80 G82 X40 Y35 Z-30 R3 F75' wskazuje na wykorzystanie cyklu wiercenia, co potwierdza obecność komendy G82. Komenda ta jest standardowym poleceniem programowania CNC, wykorzystywanym do wiercenia otworów z zatrzymaniem narzędzia na dnie otworu, co umożliwia precyzyjne formowanie otworu. Parametry X, Y oraz Z określają dokładne położenie wiercenia w przestrzeni roboczej, gdzie X i Y definiują punkt na płaszczyźnie oraz Z określa głębokość wiercenia. Dodatkowy parametr R, oznaczający wysokość powrotu, wpływa na bezpieczeństwo operacji, unikając kolizji z elementami maszyny czy materiału. Zastosowanie cyklu G82 jest szczególnie przydatne w produkcji seryjnej, gdzie wymagane jest zachowanie wysokiej dokładności oraz efektywności. Umiejętność poprawnego stosowania cyklów wiercenia jest kluczowa dla operatorów CNC, co podkreśla znaczenie znajomości standardów programowania w branży obróbczej.

Pytanie 31

Przedstawiony na rysunku sprawdzian służy do kontroli prawidłowości wykonania

A. gwintu wewnętrznego.

B. wałka.

C. otworu.

D. gwintu zewnętrznego.

Odpowiedź "wałka" jest prawidłowa, ponieważ przedstawiony sprawdzian szczękowy jest specjalistycznym narzędziem wykorzystywanym do kontroli wymiarów wałków w procesie produkcji. Sprawdziany te mają na celu zapewnienie, że wymiary wałków mieszczą się w określonych tolerancjach, co jest kluczowe dla prawidłowego funkcjonowania elementów mechanicznych. W przypadku wałków, ich średnice muszą być kontrolowane za pomocą właściwych narzędzi, aby uniknąć problemów z dopasowaniem do innych komponentów maszyn. W praktyce, sprawdziany szczękowe są używane w różnych branżach, w tym w motoryzacji, przemyśle lotniczym i maszynowym, gdzie precyzyjne wymiary są niezbędne. Użycie sprawdzianów zgodnych z normami ASME lub ISO gwarantuje, że proces kontroli jakości jest realizowany na najwyższym poziomie, co w efekcie przekłada się na niezawodność i bezpieczeństwo produktów końcowych. Przykładem zastosowania może być produkcja wałków w silnikach, gdzie każdy element musi spełniać określone normy, aby maszyna działała prawidłowo.

Pytanie 32

Do kontroli powierzchni oznaczonej zamieszczonym symbolem należy zastosować

A. twardościomierz.

B. szczelinomierz.

C. profilometr.

D. pasametr.

Profilometr to narzędzie, które służy do precyzyjnego pomiaru chropowatości powierzchni, co jest kluczowe w wielu dziedzinach inżynierii i produkcji. W kontekście chropowatości o wartości Rz 3,2 µm, profilometr umożliwia uzyskanie dokładnych i powtarzalnych wyników, co jest zgodne z normami ISO 4287 oraz ISO 8510. Te normy definiują metody pomiaru oraz wymagania dotyczące dokładności i powtarzalności pomiarów chropowatości. W praktyce, stosowanie profilometru pozwala na optymalizację procesów obróbczych i zapewnienie, że produkty spełniają wymagane normy jakości. Na przykład w przemyśle motoryzacyjnym, dokładne pomiary chropowatości są kluczowe dla zapewnienia odpowiedniego przylegania i trwałości połączeń mechanicznych. Dlatego wybór profilometru do pomiaru chropowatości powierzchni oznaczonej symbolem jest jak najbardziej uzasadniony.

Pytanie 33

W celu wykonania rowka według przedstawionego rysunku parametryskrawania muszą być zaprogramowane w następujący sposób:

A. G96 S45 M04 F0.1 T1 D1

B. G94 S1000 M5 F230 T1 D1

C. G95 S1200 M03 F200 M8 T1 D1

D. G96 S120 M03 M8 F120 T1 D1

Wybór niewłaściwych parametrów skrawania może prowadzić do nieodpowiednich wyników obróbczych, co w przypadku rowków jest szczególnie istotne. Użycie kodu G94 w jednej z odpowiedzi sygnalizuje, że posuw jest podawany w jednostkach na minutę, a nie na obrót, co w kontekście obróbki skrawaniem rowków może nie zapewnić wymaganej precyzji. Prędkość skrawania S1000 jest zdecydowanie zbyt wysoka dla większości materiałów, co może prowadzić do przegrzania narzędzia i pogorszenia jakości powierzchni obróbczej. W obróbce precyzyjnej, jaką jest wykonywanie rowków, kluczowe jest ustalenie odpowiednich wartości dla posuwu i prędkości skrawania, aby uzyskać optymalne rezultaty. Wybór M5 wskazuje na zatrzymanie wrzeciona, co jest niezgodne z wymaganiami do obróbki, gdzie obróbka powinna być kontynuowana. Niepoprawne dobieranie narzędzi, takie jak T1 w kontekście niezgodnych parametrów skrawania, również wpływa negatywnie na jakość obrabianego elementu. Często przyczyną błędnych wyborów jest niepełne zrozumienie zasad obróbki skrawaniem oraz brak znajomości rzeczywistych potrzeb technologicznych danej operacji. Warto pamiętać, że każda operacja skrawania wymaga starannego doboru parametrów, aby uniknąć problemów związanych z jakością obróbki i trwałością narzędzi.

Pytanie 34

Średnicę podziałową gwintu zewnętrznego można określić przy pomocy

A. średnicówki mikrometrycznej z przedłużaczem

B. mikrometru talerzykowego

C. suwmiarki modułowej z precyzerem

D. mikrometru i trzech wałeczków

Wybór mikrometru talerzykowego do pomiaru średnicy podziałowej gwintu zewnętrznego nie jest właściwy. Mikrometr talerzykowy jest narzędziem przeznaczonym do pomiaru grubości i średnic przedmiotów, lecz nie jest dostosowany do pomiarów gwintów, które wymagają bardziej złożonej analizy geometrycznej. Użycie mikrometru talerzykowego może prowadzić do pomyłek związanych z niewłaściwym odczytem wyników, ponieważ konstrukcja gwintu nie jest jednorodna, a jego kształt wymaga pomiaru w co najmniej trzech punktach w celu uzyskania dokładnych danych. Również śrenicówka mikrometryczna z przedłużaczem, mimo że jest narzędziem precyzyjnym, nie jest przeznaczona do pomiaru gwintów zewnętrznych, co może skutkować błędami pomiarowymi w interpretacji wyników. Użycie suwmiarki modułowej z precyzerem, choć może wydawać się sensowne, nie oferuje odpowiedniej dokładności potrzebnej do pomiaru średnicy podziałowej gwintu, zwłaszcza w przypadku gwintów drobnozwojowych. Tego rodzaju narzędzia mogą nie być wystarczająco precyzyjne, co prowadzi do błędnych wniosków i późniejszych problemów w produkcji lub montażu elementów. W kontekście standardów pomiarowych oraz dobrych praktyk inżynieryjnych, kluczowe jest stosowanie narzędzi, które są zgodne z wymaganiami danej aplikacji, co w przypadku gwintów zewnętrznych wskazuje jednoznacznie na mikrometr i trzy wałeczki.

Pytanie 35

Jaką funkcję pełni wrzeciono przechwytujące w centrum tokarskim?

A. podawania surowych komponentów z magazynu do maszyny

B. przenoszenia obrabianego przedmiotu na paletę odbiorczą

C. mocowania rewolwerowej głowicy narzędziowej

D. obrabiania przedmiotów w drugim zamocowaniu

Wrzeciono przechwytujące w centrum tokarskim jest kluczowym elementem, który umożliwia obróbkę przedmiotów w drugim zamocowaniu. W praktyce oznacza to, że po dokonaniu wstępnej obróbki detalu, operator może w szybki sposób zamocować go ponownie, co znacząco zwiększa efektywność procesu produkcyjnego. Dzięki zastosowaniu wrzeciona przechwytującego możliwe jest uzyskanie wysokiej precyzji i powtarzalności obróbki, co jest niezwykle istotne w branży przemysłowej, gdzie standartem są tolerancje wymiarowe rzędu mikrometrów. Przykładem zastosowania wrzeciona przechwytującego może być produkcja wałów, które wymagają obróbki złożonej, gdzie najpierw wykonuje się pewne operacje na jednym końcu, a następnie na drugim końcu detalu. Zastosowanie wrzeciona przechwytującego w takich przypadkach pozwala na minimalizację czasów przestojów, co jest zgodne z zasadami lean manufacturing, które dążą do eliminacji marnotrawstwa oraz zwiększenia efektywności procesów produkcyjnych.

Pytanie 36

Jakie urządzenia stosuje się do mocowania toczonych elementów o dużych gabarytach lub o nieregularnych kształtach?

A. uchwyty trój szczękowe samocentrujące

B. podtrzymki stałe

C. uchwyty z tuleją zaciskową

D. tarcze tokarskie

Tarcze tokarskie są specjalistycznymi narzędziami wykorzystywanymi do zamocowania toczonych przedmiotów o dużych wymiarach oraz o nieregularnych kształtach. Dzięki swojej konstrukcji, tarcze umożliwiają stabilne przymocowanie materiału, co jest kluczowe podczas obróbki skrawaniem, gdzie precyzja ma zasadnicze znaczenie. Tarcze tokarskie mogą być wyposażone w różne systemy mocowania, które pozwalają na optymalne dopasowanie do kształtu obrabianego elementu. W praktyce wykorzystuje się je do obróbki dużych bloków metalowych, drewna czy kompozytów, które nie mogą być pewnie zamocowane w standardowych uchwytach. W branży stosuje się również standardy ISO dotyczące projektowania i produkcji narzędzi tokarskich, co zapewnia ich wysoką jakość oraz zgodność z wymaganiami technicznymi. Ze względu na ich wszechstronność, tarcze tokarskie są niezbędnym elementem wyposażenia w warsztatach obróbczych oraz w przemyśle, w tym w produkcji seryjnej, gdzie powtarzalność i dokładność mają kluczowe znaczenie.

Pytanie 37

Do wytwarzania zębów w kole zębatym stożkowym należy użyć

A. dłutownicy Fellowsa

B. strugarki Gleasona

C. strugarki wzdłużnej

D. dłutownicy Magga

Dłutownica Fellowsa oraz dłutownica Magga to narzędzia odpowiednie do innych zastosowań w obróbce skrawaniem. Dłutownica Fellowsa, znana z użycia w produkcji kół zębatych o prostych zębach, nie jest przystosowana do obróbki zębów stożkowych. Jej konstrukcja nie umożliwia uzyskania wymaganej geometrii zębatki, co może prowadzić do problemów z działaniem przekładni. Z kolei dłutownica Magga, chociaż bardziej zaawansowana, również nie spełnia wymagań dla zębów na kołach stożkowych, gdyż jej zastosowanie ogranicza się do obróbki wzdłużnej lub poprzecznej, co nie zapewnia odpowiednich kątów zęba. Strugarka wzdłużna, pomimo że ma zastosowanie w obróbce różnych materiałów, nie jest przeznaczona do produkcji zębów na kołach zębatych. Obrabiając elementy wzdłuż, nie można uzyskać wymaganej precyzji i profilu. Typowym błędem jest myślenie, że narzędzie przeznaczone do obróbki prostych zębów może być użyte do zębów stożkowych, co prowadzi do niekorzystnych efektów w postaci słabej jakości, większego zużycia materiału i ryzyka uszkodzeń mechanicznych w finalnym produkcie. Ważne jest, aby stosować odpowiednie narzędzia zgodnie z wymaganiami produkcyjnymi oraz standardami branżowymi, co zapewnia nie tylko wydajność, ale również bezpieczeństwo operacyjne.

Pytanie 38

Obróbka toczna zewnętrznej powierzchni walcowej tulei, przy bazowaniu na uprzednio wykonanym otworze, powinna być realizowana przy pomocy

A. tarczy tokarskiej

B. tulei redukcyjnej

C. podtrzymki stałej

D. trzpienia tokarskiego

Wybór niewłaściwego narzędzia do toczenia może prowadzić do wielu problemów technicznych, które obniżają jakość obrabianego detalu. Użycie tulei redukcyjnej, mimo że może być przydatne w niektórych zastosowaniach, nie jest optymalne w przypadku toczenia powierzchni walcowej zewnętrznej. Tuleja redukcyjna służy głównie do adaptacji średnicy narzędzi w uchwytach, a nie do stabilizacji obrabianego przedmiotu, co jest kluczowe podczas toczenia. Podtrzymka stała z kolei jest wykorzystywana do wspierania długich elementów, ale nie sprawdzi się w procesie toczenia walca, gdzie kluczowe jest zamocowanie w otworze. Użycie tarczy tokarskiej, która jest narzędziem przeznaczonym do toczenia powierzchni płaskich, również jest mylnym podejściem, ponieważ nie ma zastosowania w toczeniu powierzchni walcowych. Dobór narzędzi w obróbce skrawaniem musi być zgodny z zasadami technologii i praktyką inżynierską, aby uniknąć nie tylko błędów w obróbce, ale także uszkodzeń narzędzi. W kontekście obróbki skrawaniem, kluczowe jest zrozumienie, że każdy element ma swoją specyfikę i zastosowanie, co w praktyce oznacza, że nie można stosować zamienników bez pełnej analizy ich funkcjonalności.

Pytanie 39

Bloki programu kontrolującego mogą być wprowadzane do sterownika w trybie działania

A. TNC

B. JOG

C. MDI

D. REF

Odpowiedź MDI (Manual Data Input) jest prawidłowa, ponieważ ten tryb pracy umożliwia operatorowi wprowadzenie bloków programu sterowania bezpośrednio do sterownika. W praktyce oznacza to, że operator może ręcznie wprowadzać dane, takie jak współrzędne, parametry narzędzi czy inne instrukcje, które są następnie interpretowane przez system sterowania. MDI jest szczególnie przydatne w sytuacjach, gdy wymagane jest szybkie zmodyfikowanie programu lub przetestowanie nowych ścieżek narzędzi bez potrzeby przekształcania całego programu. W wielu nowoczesnych maszynach CNC, korzystanie z MDI jest standardową praktyką, która znacząco zwiększa elastyczność i efektywność pracy. W kontekście dobrych praktyk, operatorzy są zazwyczaj szkoleni w obsłudze MDI, co pomaga im w lepszym zrozumieniu działania maszyn oraz w szybszym rozwiązywaniu problemów związanych z programowaniem. Warto również pamiętać, że MDI wspiera standardy zarządzania jakością i efektywności produkcji, umożliwiając bieżącą kontrolę nad procesem wytwarzania.

Pytanie 40

Która komenda odpowiada za przesunięcie punktu odniesienia przedmiotu obrabianego?

A. G57

B. G17

C. G95

D. G33

Odpowiedź G57 jest jak najbardziej trafna, bo ta funkcja w obrabiarkach CNC służy do przesunięcia punktu zerowego naszego przedmiotu. Używając G57, możemy dokładnie określić, gdzie jest ten punkt zerowy w danym układzie współrzędnych. To się mega przydaje, zwłaszcza gdy pracujemy z różnymi detalami, bo dzięki temu każdy z nich można ustawić w swoim miejscu. W branży obróbczej to kluczowe, żeby punkt zerowy był dobrze określony, bo jak go pomylimy, to możemy stracić materiał. Wprowadzając G57, operatorzy łatwiej zarządzają detalami na stole roboczym, co jest zgodne z tym, co robi się najlepiej w obróbce CNC. Dzięki temu możemy mieć większą dokładność i powtarzalność w produkcji.
