Pytanie 1

Aby wykonać odgałęzienie na działającym gazociągu z rur polietylenowych, należy zastosować trójnik

A. kielichowy

B. doczołowy

C. elektrooporowy

D. siodłowy

Trójnik siodłowy jest rozwiązaniem technicznym stosowanym do wykonywania odgałęzień na czynnych gazociągach wykonanych z rur polietylenowych. Dzięki swojej konstrukcji, trójnik siodłowy umożliwia wprowadzenie nowego odcinka rury do istniejącego gazociągu bez konieczności jego zatrzymywania, co jest niezwykle istotne w kontekście zapewnienia ciągłości dostaw gazu. W praktyce, trójnik siodłowy jest instalowany na gazociągach pod ciśnieniem, co wymaga zastosowania odpowiednich technik i narzędzi, takich jak elektrooporowe zgrzewarki, aby zapewnić szczelność połączeń. Zgodnie z normami branżowymi, jak PN-EN 1555, stosowanie odpowiednich materiałów oraz metod instalacji ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemu gazowego. Przykładem zastosowania trójnika siodłowego może być sytuacja, w której konieczne jest podłączenie nowego odbiorcy gazu do istniejącej sieci, co pozwala na elastyczne dostosowanie infrastruktury do zmieniających się potrzeb.

Pytanie 2

Zespół urządzeń, który wykonuje (osobno lub jednocześnie) funkcje: redukcji, uzdatniania, regulacji, pomiarów i podziału paliwa gazowego, to

A. sieć gazowa

B. stacja gazowa

C. armatura upustowa

D. armatura zaporowa

Stacja gazowa to zespół urządzeń, który pełni kluczowe funkcje w procesie dostarczania gazu ziemnego. Obejmuje ona urządzenia odpowiedzialne za redukcję ciśnienia, uzdatnianie gazu, regulację jego przepływu, pomiar oraz rozdział. Przykładem może być stacja gazowa, która znajduje się między przesyłowymi a dystrybucyjnymi systemami gazowymi, gdzie gaz z sieci przesyłowej jest redukowany do ciśnienia umożliwiającego dalsze dostarczanie do odbiorców. Ponadto stacje gazowe są projektowane zgodnie z normami branżowymi, takimi jak PN-EN 12186, które określają zasady projektowania i eksploatacji takich obiektów. Dzięki zastosowaniu nowoczesnych technologii, stacje te mogą być wyposażone w systemy automatyki, co zwiększa ich efektywność i bezpieczeństwo. Zrozumienie ich funkcji jest kluczowe nie tylko dla inżynierów, ale także dla specjalistów zajmujących się zarządzaniem infrastrukturą energetyczną.

Pytanie 3

W pomieszczeniu, gdzie znajduje się kocioł gazowy, zawór odcinający dopływ gazu powinien być umieszczony w odległości nie większej niż

A. 2,0 m przed kotłem

B. 1,5 m przed kotłem

C. 1,0 m przed kotłem

D. 0,5 m przed kotłem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź to 1,0 m przed kotłem, ponieważ zgodnie z obowiązującymi normami i przepisami dotyczącymi instalacji gazowych, zawór odcinający dopływ gazu do kotła powinien być umieszczony w bezpiecznej odległości, aby umożliwić łatwy dostęp do niego w przypadku awarii. Standardy branżowe, takie jak PN-EN 15001, zalecają, aby zawory odcinające były dostępne w promieniu 1,0 m, co zapewnia ich łatwe i szybkie zlokalizowanie, a tym samym minimalizuje ryzyko wypadków. Przykładem zastosowania tej zasady jest sytuacja, w której użytkownik musi szybko odciąć dopływ gazu w przypadku wycieku. Jeśli zawór jest zainstalowany zbyt blisko kotła, może to utrudnić dostęp, a w sytuacji kryzysowej, czas reakcji jest kluczowy. Ponadto, umiejscowienie zaworu zgodnie z tymi wytycznymi jest istotne dla właściwego funkcjonowania systemu grzewczego oraz zgodności z wymaganiami bezpieczeństwa. Użytkownicy powinni być świadomi, iż nieprzestrzeganie tych zasad może prowadzić do poważnych problemów związanych z bezpieczeństwem użytkowania instalacji gazowych.

Pytanie 4

Jakie materiały powinny być użyte do uszczelnienia gwintów w systemie gazowym?

A. taśmę teflonową oraz pastę epoksydową

B. pakuły oraz pastę uszczelniającą

C. taśmę teflonową oraz pastę poślizgową

D. pakuły oraz pastę poślizgową

Pasta poślizgowa i pakuły? To nie jest najlepszy wybór do uszczelnienia. Pasta poślizgowa nie nadaje się do tego, bo jest stworzona do zmniejszania tarcia, a nie do uszczelniania. To może doprowadzić do wycieków, co w instalacjach gazowych to już poważna sprawa. Taśma teflonowa, chociaż czasem używana, nie jest idealna dla gazu, bo może się podrzeć i tworzyć mikroszczeliny. A pasta epoksydowa, no cóż, to twardniejący materiał, który może pękać przy obciążeniu i znowu problem z szczelnością. Ważne, żeby znać zasady dotyczące uszczelniania, bo złe wybory mogą prowadzić do naprawdę poważnych kłopotów. Dlatego w instalacjach gazowych trzeba korzystać z materiałów zgodnych z normami – bezpieczeństwo to podstawa!

Pytanie 5

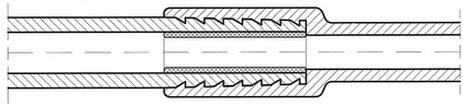

W złączce gazowej PE/stal przedstawionej na rysunku zastosowano połączenie

A. skręcane.

B. spawane.

C. zaciskowe.

D. zgrzewane.

Wybór połączenia skręcanego to nie to, co powinno być w przypadku złączki gazowej PE/stal. Połączenie skręcane bazuje na śrubach i nakrętkach, a to może prowadzić do luzów i nieszczelności. Takie połączenia wymagają ciągłej kontroli, żeby upewnić się, że wszystko jest na swoim miejscu. To jest ważne, bo w systemach z gazem ciśnienie może powodować dodatkowe problemy. Poza tym, montaż skręcanych połączeń jest często bardziej czasochłonny, co nie jest najlepsze w instalacjach gazowych, gdzie czas i bezpieczeństwo to podstawa. Zgrzewane i spawane połączenia też nie są dobrym pomysłem, bo wymagają wysokich temperatur, które mogą osłabić materiał rury i spowodować pęknięcia. Choć może być używane w innych miejscach, w kontekście gazu PE/stal lepiej sprawdzają się metody, które łatwo naprawić czy wymienić. Wybór niewłaściwej metody łączenia to poważna sprawa, bo może prowadzić do niebezpiecznych sytuacji.

Pytanie 6

Na końcu instalacji gazowej z PE, konieczne jest zastosowanie kurka głównego oraz

A. trójnika

B. mufy

C. gwintowanego połączenia PE/stal

D. monozłącza do gazomierza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zastosowanie gwintowanego połączenia PE/stal na końcu przyłącza gazowego wykonanego z polietylenu (PE) jest zgodne z obowiązującymi standardami w branży gazowniczej. Połączenie to zapewnia odpowiednią szczelność oraz odporność na warunki zewnętrzne. Gwintowane połączenia są powszechnie stosowane, ponieważ umożliwiają łatwą i skuteczną instalację, a także demontaż w razie potrzeby. W praktyce, na końcu przyłącza gazowego, gwintowane połączenie PE/stal często łączy elementy systemu z urządzeniami pomiarowymi, takimi jak gazomierze, co jest kluczowe dla monitorowania i zarządzania zużyciem gazu. Stosowanie odpowiednich materiałów oraz technik montażu zgodnych z normami (np. PN-EN 15001) jest niezbędne dla zapewnienia bezpieczeństwa i niezawodności całego systemu gazowego. Prawidłowe połączenia gwintowane gwarantują również, że ewentualne ciśnienie w systemie nie spowoduje przecieków, co jest fundamentalne w kontekście bezpieczeństwa użytkowników i ochrony środowiska.

Pytanie 7

Czy przewody gazowe wykonane z miedzi mogą być łączone przy użyciu technologii

A. lutowania miękkiego

B. zaprasowywania promieniowego

C. zgrzewania

D. klejenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaprasowywanie promieniowe to technologia, która jest uznawana za jedną z najbezpieczniejszych i najbardziej efektywnych metod łączenia miedzianych przewodów instalacji gazowej. Proces ten polega na mechanicznej deformacji materiału, co prowadzi do trwałego połączenia elementów bez użycia wysokotemperaturowych procesów, takich jak lutowanie. Dzięki zastosowaniu zaprasowywania promieniowego, miedziane przewody zyskują wysoką odporność na korozję, co jest kluczowe w instalacjach gazowych, gdzie długotrwała szczelność i niezawodność są priorytetowe. Przykłady zastosowania tej technologii można znaleźć w nowoczesnych instalacjach gazowych w budynkach mieszkalnych oraz przemysłowych, gdzie przestrzega się norm PN-EN 1254 i PN-EN ISO 14731, które określają wymagania dotyczące jakości wykonania i bezpieczeństwa połączeń. Zaprasowywanie promieniowe pozwala na szybki montaż i demontaż instalacji, co jest istotne w kontekście serwisowania i modernizacji systemów gazowych, a także minimalizuje ryzyko wystąpienia nieszczelności, co przyczynia się do zwiększenia bezpieczeństwa użytkowników.

Pytanie 8

Przedstawiona na rysunku złączka jest stosowana do połączenia przewodów przyłącza gazowego wykonanych z

A. PE.

B. żeliwa.

C. miedzi.

D. PP.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Złączka przedstawiona na zdjęciu jest typową złączką stosowaną do połączeń przewodów gazowych wykonanych z polietylenu (PE). Polietylen jest materiałem preferowanym w instalacjach gazowych ze względu na swoje właściwości, takie jak odporność na korozję, elastyczność oraz niską wagę. Złącza PE są szeroko stosowane w różnych aplikacjach, w tym w systemach dystrybucji gazu ziemnego oraz instalacjach domowych. Dzięki swojej elastyczności, polietylen umożliwia łatwe dostosowanie instalacji do zmieniających się warunków terenowych, co jest niezwykle istotne w praktyce inżynieryjnej. Dodatkowo, materiały PE są zgodne z normami bezpieczeństwa, co przekłada się na wysoką szczelność połączeń. Stosowanie złączek do przewodów PE zapewnia długowieczność instalacji, a także obniża ryzyko wycieków gazu, co jest kluczowe dla bezpieczeństwa użytkowników. Warto pamiętać, że w przypadku instalacji gazowych, należy stosować się do obowiązujących norm i standardów, takich jak PN-EN 1555, które regulują wymagania dotyczące systemów gazowych wykonanych z polietylenu.

Pytanie 9

Sieci wymagają ochrony przed korozją spowodowaną przez prądy błądzące

A. wodociągowe z polietylenowych materiałów

B. kanalizacyjne z polichlorku winylu

C. ciepłownicze wykonane z polibutylenu

D. gazowe ze stali

Odpowiedź 'gazowe stalowe' jest prawidłowa, ponieważ rury gazowe wykonane ze stali są szczególnie narażone na korozję spowodowaną prądami błądzącymi. Prądy błądzące, które mogą występować w wyniku różnic potencjałów elektrycznych w gruncie, powodują, że metalowe elementy instalacji gazowych mogą ulegać elektrochemicznemu rozkładowi. Aby temu zapobiec, stosuje się różne metody ochrony, takie jak katodowa ochrona przed korozją (CP), która polega na wprowadzeniu prądu o odpowiednim kierunku do instalacji, co neutralizuje działanie prądów błądzących. Praktyczne zastosowanie tej technologii można zobaczyć na przykład w systemach przesyłowych w miastach, gdzie rury stalowe często są chronione przed korozją poprzez systemy CP, a ich stan techniczny jest regularnie monitorowany zgodnie z normami PN-EN 14566. Dobre praktyki w projektowaniu i eksploatacji sieci gazowych uwzględniają także wybór odpowiednich materiałów oraz technik instalacyjnych, które minimalizują ryzyko wystąpienia korozji, co jest kluczowe dla bezpieczeństwa i trwałości całej infrastruktury.

Pytanie 10

Jakie jest ciśnienie głównej próby szczelności dla instalacji gazowej, która przebiega przez pomieszczenia mieszkalne?

A. 100 kPa

B. 40 kPa

C. 25 kPa

D. 80 kPa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wartość ciśnienia głównej próby szczelności dla instalacji gazowej, prowadzonej przez pomieszczenia mieszkalne, wynosi 100 kPa. Taka wartość jest zgodna z normami określonymi w przepisach dotyczących instalacji gazowych, które wymagają, aby próba szczelności była przeprowadzana w odpowiednich warunkach, aby zminimalizować ryzyko wycieków gazu. W praktyce, przeprowadzenie próby szczelności z ciśnieniem 100 kPa pozwala na dokładne sprawdzenie integralności instalacji. Dla przykładu, w przypadku wykrycia nieszczelności, zastosowanie tej wartości ciśnienia pomaga w szybszym lokalizowaniu źródła usterki. W branży gazowej standardowe ciśnienie próbne 100 kPa jest również istotne z punktu widzenia bezpieczeństwa – pozwala na eliminację potencjalnych zagrożeń związanych z wyciekami gazu, co jest szczególnie ważne w strefach mieszkalnych. Ponadto, przestrzeganie tych standardów jest kluczowe dla uzyskania stosownych certyfikatów oraz aprobaty od organów regulacyjnych, co potwierdza, że instalacja spełnia wymogi bezpieczeństwa i jakości.

Pytanie 11

Jaką maksymalną długość może mieć elastyczny przewód, który łączy kuchenkę gazową z indywidualną butlą gazu płynnego o pojemności do 11 kg?

A. 5 m

B. 1,5 m

C. 3 m

D. 0,5 m

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Maksymalna długość przewodu elastycznego do podłączenia indywidualnej butli gazu płynnego wynosząca 3 metry jest zgodna z obowiązującymi normami i przepisami dotyczącymi instalacji gazowych. Przewody elastyczne muszą być odpowiednio dobrane do zastosowania, aby zapewnić bezpieczeństwo i efektywność użytkowania. Zbyt krótki przewód może ograniczać swobodę ustawienia urządzenia gazowego, co może prowadzić do nieprawidłowego użytkowania, podczas gdy zbyt długi przewód może wprowadzać węże w stan napięcia, co zwiększa ryzyko uszkodzenia i nieszczelności. Zastosowanie przewodu o długości 3 metrów pozwala na elastyczne rozmieszczenie kuchni w przestrzeni kuchennej, a jednocześnie spełnia wymogi bezpieczeństwa. W praktyce, długość ta jest także zgodna z normą PN-EN 16436-1, która reguluje zasady dotyczące instalacji gazowych. Bezpieczeństwo użytkowania jest kluczowym aspektem, dlatego zawsze należy stosować się do zaleceń producenta oraz wskazań norm branżowych przy doborze przewodów do gazu.

Pytanie 12

Aby zakończyć budowę przyłącza gazowego niskiego ciśnienia z rur PE, konieczne jest zastosowanie przejścia PE/stal z gwintem zewnętrznym oraz

A. reduktor ciśnienia

B. kurek główny

C. monozłącze pod gazomierz

D. gazomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kurek główny jest kluczowym elementem instalacji gazowej, który umożliwia kontrolę przepływu gazu w systemie. Jego obecność jest niezbędna do zapewnienia bezpieczeństwa i prawidłowego funkcjonowania instalacji. Kurek główny pozwala na odcięcie dopływu gazu w sytuacjach awaryjnych lub podczas prac serwisowych. Zgodnie z normami branżowymi, takie jak PN-EN 161, instalacje gazowe muszą być wyposażone w odpowiednie urządzenia zabezpieczające oraz kontrolne, w tym kurki główne. Przykładem zastosowania kurek głównych jest sytuacja, gdy konieczne jest przeprowadzenie konserwacji gazomierza lub wymiana elementów instalacji. W takich przypadkach kurek główny umożliwia bezpieczne wykonanie prac, minimalizując ryzyko wycieku gazu i potencjalnych zagrożeń. Właściwe zainstalowanie i regularne sprawdzanie stanu technicznego kurka głównego stanowi ważny element utrzymania bezpieczeństwa użytkowników oraz niezawodności systemu gazowego.

Pytanie 13

Aby chronić stalową instalację gazową umieszczoną na ścianach piwnicy przed korozją, stosuje się farbę nawierzchniową ftalową w kolorze żółtym oraz farbę podkładową, która jest kładziona pod nią

A. lateksową

B. tlenkową

C. woskową

D. ceramiczną

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Farba podkładowa tlenkowa jest najlepszym wyborem do zabezpieczenia przed korozją stalowej instalacji gazowej. Jej właściwości obejmują wysoką odporność na działanie wilgoci oraz substancji chemicznych, co czyni ją idealnym rozwiązaniem w warunkach takich jak piwnice, gdzie instalacje mogą być narażone na korozję. W przypadku stosowania farb nawierzchniowych, tlenkowe podkłady często zapewniają lepszą przyczepność dla farb nawierzchniowych, takich jak ftalowe, co wpływa na trwałość i estetykę powłoki. Przykładem zastosowania farb tlenkowych może być przemysł gazowy, gdzie instalacje muszą spełniać rygorystyczne normy ochrony przed korozją, zgodne z PN-EN ISO 12944, które określają wymagania dla powłok ochronnych w różnych środowiskach. Tlenkowe podkłady są również zalecane w dokumentacjach technicznych wielu producentów farb, co potwierdza ich skuteczność w ochronie stalowych elementów konstrukcyjnych.

Pytanie 14

Gazomierzy nie można instalować

A. w pomieszczeniach o dużej wilgotności

B. w jednej szafce z kurkiem głównym

C. w szybach pionów instalacyjnych

D. w piwnicach

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gazomierzy nie wolno montować w pomieszczeniach wilgotnych ze względu na ryzyko uszkodzenia urządzenia oraz potencjalne zagrożenie dla bezpieczeństwa. Wilgoć może prowadzić do korozji elementów elektronicznych gazomierza, co z kolei może wpłynąć na jego dokładność pomiaru i sprawność działania. Praktyczne zastosowanie tej zasady można zaobserwować w projektowaniu instalacji gazowych, gdzie przestrzeganie norm budowlanych oraz wytycznych w zakresie ochrony urządzeń przed niekorzystnymi warunkami atmosferycznymi jest kluczowe. Zgodnie z normą PN-EN 1775, instalacje gazowe powinny być projektowane i wykonywane w sposób zapewniający ich niezawodność oraz bezpieczeństwo eksploatacji. W związku z tym, pomieszczenia, w których instalowane są gazomierze, powinny charakteryzować się odpowiednią wentylacją i niską wilgotnością, co zapobiega uszkodzeniom i zwiększa żywotność urządzenia.

Pytanie 15

Jakie narzędzie monterskie nie jest używane do realizacji połączeń instalacji gazowych z rur miedzianych?

A. Obcinarki krążkowej

B. Gwintownicy

C. Palnika propano-butylowego

D. Zaciskarki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na gwintownicę jako sprzęt monterski, który nie jest wykorzystywany przy łączeniu rur miedzianych, jest poprawna ze względu na specyfikę materiału. Rury miedziane najczęściej łączy się za pomocą technik takich jak lutowanie, co eliminuje potrzebę gwintowania. Gwintownice służą do tworzenia gwintów na rurach stalowych, co jest niezbędne w przypadku połączeń, które wymagają gwintowanych złączy. W praktyce, rur miedzianych nie gwintuje się, ponieważ ich właściwości mechaniczne i chemiczne nie wymagają takiego rozwiązania. Przy instalacjach gazowych z rur miedzianych najczęściej korzysta się z lutowania twardego, co zapewnia hermetyczność połączeń oraz ich odporność na wysokie ciśnienie. Dobrą praktyką w branży jest stosowanie palników propano-butylowych do ogrzewania rur i materiałów lutowniczych, co jest zgodne z normami bezpieczeństwa oraz jakości. Również obcinarki krążkowe są powszechnie stosowane do precyzyjnego cięcia rur miedzianych, co wpływa na estetykę i funkcjonalność instalacji. Zrozumienie tych zasad jest kluczowe dla właściwego wykonywania połączeń instalacji gazowych.

Pytanie 16

W jakiej odległości nad rurą gazociągu należy umieścić taśmę ostrzegawczą?

A. 40cm

B. 10cm

C. 60cm

D. 90cm

Odpowiedź oznaczona jako 40 cm jest prawidłowa, gdyż zgodnie z obowiązującymi normami i regulacjami dotyczącymi infrastruktury gazowej, taśma ostrzegawcza powinna być umieszczona w odległości 40 cm nad przewodem gazociągu. Takie umiejscowienie ma na celu minimalizację ryzyka uszkodzenia gazociągu podczas prac ziemnych oraz ułatwienie lokalizacji instalacji dla służb zajmujących się konserwacją i naprawą. Przykładem praktycznego zastosowania jest oznakowanie terenów budowy, gdzie zastosowanie taśmy ostrzegawczej w odpowiedniej odległości chroni robotników przed przypadkowym uszkodzeniem przewodu. Zastosowanie taśmy w odpowiedniej wysokości jest także regulowane przez przepisy prawa budowlanego oraz normy branżowe, co świadczy o istotności tej praktyki w zapewnieniu bezpieczeństwa. Warto zwrócić uwagę, że nieprzestrzeganie tych standardów może prowadzić do poważnych incydentów, dlatego znajomość odpowiednich odległości jest kluczowa dla wszystkich pracujących w branży budowlanej i gazowniczej.

Pytanie 17

Jakiej metody należy użyć do połączenia gazociągów wykonanych z rur polietylenowych?

A. Spawania elektrycznego

B. Zgrzewania

C. Spawania gazowego

D. Gwintowania

Zgrzewanie rur polietylenowych to naprawdę skuteczna metoda, jeśli chodzi o łączenie ich w systemach gazowych. W skrócie, chodzi o to, że podgrzewamy końce rur do odpowiedniej temperatury, a potem łączymy je pod ciśnieniem. Dzięki temu dostajemy mocne i szczelne połączenia, co jest mega ważne w instalacjach gazowych, żeby uniknąć jakichkolwiek wycieków. Co ciekawe, zgrzewanie tych rur jest zgodne z normami, np. PN-EN 12201, które to regulują wszystko, co się tyczy materiałów i metod łączenia w systemach gazowych. W praktyce ta metoda sprawdza się w różnych warunkach – zarówno w ziemi, jak i w budynkach. To czyni ją naprawdę uniwersalnym rozwiązaniem. Warto też wspomnieć, że dobrze wykonane zgrzewy mają dużą odporność na różne czynniki zewnętrzne, co jest super istotne w kontekście długoterminowego użytkowania instalacji gazowych.

Pytanie 18

Przed rozpoczęciem robót ziemnych związanych z naprawą sieci gazowej, najpierw trzeba

A. zabezpieczyć teren robót przed osobami nieupoważnionymi

B. oznakować obszar robót tablicami informacyjnymi

C. przeprowadzić pomiary stężenia metanu i tlenu

D. ustalić lokalizację uzbrojenia podziemnego

Oznakowanie miejsca robót tablicami informacyjnymi, zabezpieczenie obszaru przed osobami nieupoważnionymi oraz wykonanie pomiarów stężenia metanu i tlenu są ważnymi działaniami, które jednak nie powinny być traktowane jako pierwsze kroki w powierzonym zadaniu. Należy zrozumieć, że bez wcześniejszego ustalenia usytuowania uzbrojenia podziemnego, nawet najlepsze oznakowanie nie rozwiąże fundamentalnego problemu, jakim jest ryzyko uszkodzenia tych instalacji, co może prowadzić do poważnych zagrożeń. Oznakowanie robót jest istotne, ale ma charakter wtórny, gdyż najpierw trzeba znać konkretne miejsce, w którym można prowadzić roboty. Zabezpieczenie terenu jest również kluczowe, ale jeśli nie wiesz, gdzie znajdują się rury, Twoje działania mogą być nieefektywne, a nawet zagrażające. Pomiar stężenia gazów, takich jak metan, jest kolejnym krokiem, który powinien nastąpić po zidentyfikowaniu i lokalizacji wszystkich podziemnych instalacji. Zrozumienie tej sekwencji działań jest kluczowe dla skuteczności i bezpieczeństwa prac budowlanych. Dlatego niezwykle istotne jest, aby nie tylko znać poszczególne kroki, ale także umieć je odpowiednio hierarchizować w kontekście bezpieczeństwa i efektywności robót.

Pytanie 19

Jakiego koloru taśmy ostrzegawczej używa się do oznaczania gazociągu zakopanego w ziemi?

A. czerwonym

B. czarno-żółtym

C. czerwono-białym

D. żółtym

Taśma ostrzegawcza w kolorze żółtym jest standardowym i uznawanym oznakowaniem dla gazociągów. Żółty kolor jest powszechnie stosowany w branży gazowniczej do wskazywania obecności instalacji gazowych, co pomaga w unikaniu niebezpieczeństw związanych z ich przypadkowym uszkodzeniem. Zgodnie z normami, takimi jak PN-EN ISO 7010, odpowiednie oznakowanie jest kluczowe dla zapewnienia bezpieczeństwa pracowników oraz osób postronnych. Użycie żółtej taśmy ostrzegawczej nie tylko sygnalizuje obecność gazociągu, ale również informuje o potencjalnych zagrożeniach, jakie mogą wynikać z jego naruszenia. W praktyce, w sytuacjach budowlanych, pracownicy powinni być świadomi lokalizacji taśmy żółtej, co redukuje ryzyko wypadków i zwiększa bezpieczeństwo przy wykopach czy pracach ziemnych. Przykładami zastosowania są tereny, gdzie planowane są prace ziemne, takie jak wykopy pod fundamenty, gdzie oznakowanie gazociągu jest kluczowe dla ochrony zdrowia i życia ludzi oraz zapobiegania uszkodzeniom infrastruktury.

Pytanie 20

Kurek gazowy w połączeniu z instalacją gazową powinien być montowany w technologii

A. klejenia

B. zgrzewania elektrooporowego

C. zaciskania osiowego

D. skręcania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Skręcanie to jedna z najczęściej stosowanych metod łączenia elementów instalacji gazowej, w tym kurek gazowych. Ta technika polega na wkręceniu gwintowanych złączek, co zapewnia trwałe i szczelne połączenie. W praktyce skręcanie jest wykorzystywane w różnych systemach gazowych, ponieważ jest łatwe do wykonania, wymaga minimalnych narzędzi oraz pozwala na szybką i skuteczną konserwację. Zgodnie z normami branżowymi, takimi jak PN-EN 15001, odpowiednie gwintowanie oraz wykorzystanie uszczelek umożliwia uzyskanie wysokiej szczelności połączeń, co jest kluczowe dla bezpieczeństwa użytkowania instalacji gazowych. Dodatkowo, skręcanie pozwala na łatwe demontaż i ponowny montaż, co jest niezwykle ważne w przypadku serwisowania lub wymiany elementów systemu. Właściwe przeprowadzenie procesu skręcania zapewnia nie tylko funkcjonalność, ale przede wszystkim bezpieczeństwo użytkowników, co jest niezbędne w każdym systemie gazowym.

Pytanie 21

Stosowany w dokumentacji projektowej sieci gazowej symbol graficzny przedstawiony na rysunku oznacza

A. rozgałęzienie gazociągu.

B. skrzyżowanie gazociągu.

C. zmianę kierunku gazociągu.

D. zmianę średnicy gazociągu.

Symbol graficzny przedstawiony na rysunku oznacza rozgałęzienie gazociągu, co jest kluczowym aspektem w projektowaniu sieci gazowych. W praktyce, rozgałęzienia są stosowane w celu dostarczenia gazu do różnych lokalizacji, co pozwala na efektywne zarządzanie systemem dystrybucji. W kontekście standardów branżowych, odpowiednie oznaczenia graficzne są określone w normach takich jak PN-EN 12186, która reguluje kwestie związane z projektowaniem i budową systemów gazowych. Warto zauważyć, że na rysunku kąty pomiędzy rurami oraz ich średnice wskazują na specyfikę rozgałęzienia, co jest istotne dla prawidłowego przepływu gazu oraz bezpieczeństwa całej instalacji. Dobrze zaprojektowane rozgałęzienie zapewnia minimalne straty ciśnienia oraz optymalizuje przepływ, co jest kluczowe w kontekście ogólnych wymogów dotyczących efektywności energetycznej.

Pytanie 22

Elementem instalacji gazowej jest kolano "hamburskie", łączone za pomocą

A. lutowania

B. spawania

C. zgrzewania

D. gwintowania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Spawanie to naprawdę właściwy sposób na łączenie kolan 'hamburskich', które są istotną częścią instalacji gazowej. W skrócie, ta metoda działa na zasadzie zespalania materiałów poprzez ich stopienie. Dzięki temu połączenie staje się bardzo wytrzymałe i szczelne, co jest super ważne, gdy mówimy o transporcie gazu. Co ciekawe, spawanie często wykonuje się na miejscu, co oszczędza czas i nie trzeba dodatkowych elementów, jak śruby czy złącza. Przykładowo, w budynkach przemysłowych to świetny sposób, bo tam niezawodność i bezpieczeństwo są kluczem. W branży mamy kilka różnych technik spawania, np. spawanie elektryczne, gazowe czy MIG/MAG, a każda z nich ma swoje specyficzne zastosowania. Ważne jest, żeby trzymać się norm, takich jak PN-EN 288, bo to zapewnia jakość i bezpieczeństwo tych połączeń.

Pytanie 23

Jak należy prowadzić przewody instalacji gazowej?

A. na powierzchni ścian

B. w szybach wind

C. w kanałach wentylacyjnych

D. pod powierzchnią podłogi

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przewody instalacji gazu należy prowadzić na powierzchni ścian, ponieważ taka lokalizacja zapewnia łatwy dostęp do instalacji w przypadku konieczności przeprowadzenia prac konserwacyjnych lub naprawczych. Ponadto prowadzenie przewodów na powierzchni ścian umożliwia lepszą kontrolę nad ich stanem technicznym oraz szybsze wykrycie ewentualnych nieszczelności. W praktyce, przewody gazowe powinny być instalowane w sposób, który minimalizuje ryzyko uszkodzenia mechanicznego oraz wpływu innych instalacji, takich jak elektryczna czy wodna. Zgodnie z przepisami prawa budowlanego oraz normami, jak PN-EN 15001, istotne jest, aby przewody gazowe były odpowiednio oznakowane oraz zabezpieczone przed wpływem niekorzystnych warunków atmosferycznych. Dodatkowo, lokalizacja przewodów na powierzchni ścian ułatwia ich wizualną kontrolę, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowania instalacji gazowej.

Pytanie 24

Jakie może być źródło problemu z działaniem palnika kuchenki gazowej, jeśli zauważono spalanie gazu na dyszy urządzenia?

A. Niedostateczna ilość tzw. powietrza pierwotnego w palniku

B. Zbyt niskie ciśnienie gazu w urządzeniu

C. Zbyt wysoka wartość opałowa gazu

D. Zbyt duża ilość tzw. powietrza pierwotnego w palniku

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaniskie ciśnienie gazu w urządzeniu jest kluczowym czynnikiem wpływającym na prawidłowe działanie palnika kuchenki gazowej. Gdy ciśnienie gazu jest zbyt niskie, ilość gazu dostarczanego do palnika jest niewystarczająca, co prowadzi do niemożności osiągnięcia optymalnej mieszanki paliwowo-powietrznej. W efekcie spalanie nie odbywa się w sposób efektywny, co objawia się np. żółtym płomieniem zamiast niebieskiego, a także może skutkować wyczuwalnym zapachem gazu. W praktyce, należy regularnie kontrolować ciśnienie gazu za pomocą manometru i dostosowywać je zgodnie z normami producenta oraz obowiązującymi regulacjami w zakresie instalacji gazowych. Dobrą praktyką jest także przeprowadzanie corocznych przeglądów serwisowych, które pozwalają na wczesne wykrycie problemów z ciśnieniem gazu i innymi parametrami pracy urządzenia. Warto również pamiętać, że niewłaściwe ciśnienie gazu może prowadzić do uszkodzenia palnika oraz obniżenia bezpieczeństwa użytkowania urządzeń gazowych.

Pytanie 25

W obrębie pomieszczeń mieszkalnych mogą być układane instalacje gazowe z rur

A. miedzianych łączonych przez lutowanie lutem miękkim

B. stalowych ze szwem łączonych za pomocą kołnierzy

C. miedzianych łączonych poprzez lutowanie lutem twardym

D. stalowych bez szwu łączonych przy pomocy gwintów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Miedziane przewody instalacyjne łączone przez lutowanie lutem twardym stanowią standard w instalacjach gazowych, zwłaszcza w pomieszczeniach mieszkalnych. Miedź jest materiałem odpornym na korozję, co zapewnia długotrwałą i bezawaryjną eksploatację. Lutowanie lutem twardym, które osiąga wysoką temperaturę topnienia, gwarantuje mocne i szczelne połączenia, co jest kluczowe dla bezpieczeństwa instalacji gazowej. Przykładowo, w nowoczesnych budynkach jednorodzinnych i wielorodzinnych miedziane rury są często wykorzystywane do dostarczania gazu do urządzeń grzewczych i kuchenek, gdzie szczelność połączeń jest szczególnie istotna. W praktyce, zastosowanie miedzi w połączeniu z lutowaniem twardym pozwala na łatwe wykonywanie połączeń w trudnych warunkach oraz minimalizuje ryzyko wycieków gazu. Dodatkowo, zgodnie z normami branżowymi, miedź wykazuje dobre właściwości termiczne, co wpływa na efektywność systemu. Właściwe podejście do instalacji gazowych, oparte na sprawdzonych materiałach, wspiera bezpieczeństwo i funkcjonalność budynków.

Pytanie 26

Jaką minimalną odległość od instalacji elektrycznej należy zachować, prowadząc po wierzchu ścian przewody poziome gazowej instalacji wypełnionej gazem lżejszym od powietrza?

A. 2 cm powyżej instalacji elektrycznej

B. 10 cm poniżej instalacji elektrycznej

C. 10 cm powyżej instalacji elektrycznej

D. 2 cm poniżej instalacji elektrycznej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź, czyli prowadzenie przewodów poziomej instalacji gazowej w odległości 10 cm powyżej instalacji elektrycznej, wynika z przepisów dotyczących bezpieczeństwa w eksploatacji instalacji gazowych oraz elektrycznych. Odległość ta ma na celu minimalizację ryzyka powstania niebezpiecznych sytuacji, takich jak iskrzenie czy przenikanie ciepła z instalacji elektrycznej do instalacji gazowej. W przypadku gazów lżejszych od powietrza, ich unoszenie się w przypadku nieszczelności stwarza szczególne zagrożenie, dlatego odpowiednie odległości są kluczowe. Przykładem zastosowania tych zasad mogą być projekty budowlane, w których zarówno instalacje elektryczne, jak i gazowe muszą być odpowiednio zaplanowane, aby zapewnić maksymalne bezpieczeństwo użytkowników. W praktyce, stosowanie się do tych zaleceń pozwala na uniknięcie awarii i związanych z nimi kosztów napraw oraz potencjalnych zagrożeń dla zdrowia i życia ludzi. Dobrą praktyką jest również regularne przeglądanie instalacji oraz stosowanie certyfikowanych materiałów i komponentów, co w znaczny sposób podnosi bezpieczeństwo eksploatacji.

Pytanie 27

Na rysunku przedstawiono oznaczenie

A. kotła gazowego.

B. gazomierza miechowego.

C. podgrzewacza przepływowego.

D. palnika gazowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gazomierze miechowe są szczególnym rodzajem przyrządów pomiarowych, które są używane do precyzyjnego monitorowania objętości gazu, który przepływa przez instalacje gazowe. Na rysunku widoczny jest charakterystyczny zbiornik oraz system zaworów, co jednoznacznie wskazuje na tego typu urządzenie. Miech, który jest kluczowym elementem gazomierza miechowego, działa na zasadzie rozszerzania i kurczenia się pod wpływem ciśnienia gazu. Jest to istotne, ponieważ pozwala na dokładny pomiar przepływu gazu, co jest niezbędne w kontekście zarządzania zużyciem energii, a także w monitorowaniu bezpieczeństwa instalacji gazowych. W praktyce, gazomierze miechowe są często stosowane w gospodarstwach domowych oraz w przemyśle, gdzie kontrola zużycia gazu jest kluczowa dla optymalizacji kosztów oraz zapewnienia efektywności energetycznej. Zgodnie z normami branżowymi, takimi jak EN 1359, gazomierze miechowe powinny być regularnie kalibrowane, aby utrzymać ich dokładność i niezawodność w czasie.

Pytanie 28

Które z podanych źródeł energii nie powoduje zanieczyszczenia powietrza?

A. Gaz płynny

B. Węgiel kamienny

C. Gaz ziemny

D. Promieniowanie słoneczne

Promieniowanie słoneczne jest źródłem energii odnawialnej, które nie powoduje zanieczyszczenia powietrza podczas produkcji energii. W przeciwieństwie do paliw kopalnych, takich jak węgiel kamienny czy gaz ziemny, które emitują szkodliwe substancje do atmosfery, energia słoneczna pozyskiwana jest przy użyciu paneli fotowoltaicznych lub systemów solarnych, które zamieniają światło słoneczne bezpośrednio w energię elektryczną. Dzięki temu, bilans emisji gazów cieplarnianych jest znacznie korzystniejszy, co zgodne jest z globalnymi dążeniami do ograniczenia zmian klimatycznych. Przykłady zastosowania energii słonecznej obejmują zarówno małe instalacje domowe, jak i duże farmy słoneczne, które dostarczają energię do sieci. Ponadto, zgodnie z normami ISO 14001 dotyczącymi zarządzania środowiskowego, promowanie źródeł energii odnawialnej, takich jak energia słoneczna, jest kluczowym elementem strategii zrównoważonego rozwoju dla organizacji z różnych branż.

Pytanie 29

Aby usunąć nieszczelności w instalacji gazowej, które zostały stwierdzone podczas inspekcji połączeń gwintowanych, co należy zrobić?

A. nałożyć na połączenia pastę uszczelniającą

B. nawijać taśmę izolacyjną

C. zdemontować i wykonać połączenia na nowo

D. nałożyć na połączenia klej epoksydowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'zdemontować i wykonać połączenia na nowo' jest prawidłowa, ponieważ nieszczelności w instalacji gazowej, szczególnie na połączeniach gwintowanych, wymagają gruntownego podejścia do naprawy. W przypadku wystąpienia nieszczelności, najlepszym rozwiązaniem jest całkowite zdemontowanie uszkodzonego połączenia i jego ponowne zainstalowanie z zachowaniem odpowiednich norm. W praktyce oznacza to, że należy użyć odpowiednich narzędzi do demontażu, a następnie przygotować powierzchnie gwintowane, stosując odpowiednie środki czyszczące. Po upewnieniu się, że gwinty są wolne od zanieczyszczeń, można na nie nałożyć materiał uszczelniający zgodny z przepisami, co zapewni trwałość i szczelność połączenia. To podejście jest zgodne z normami i zaleceniami, takimi jak PN-EN 15001, które podkreślają znaczenie prawidłowego montażu i konserwacji instalacji gazowych, aby zapewnić bezpieczeństwo eksploatacji.

Pytanie 30

Jakiego rodzaju przewód można wykorzystać do odprowadzania spalin z kotła gazowego z otwartą komorą spalania?

A. spiralny ze stali nierdzewnej

B. ovalny ze stali żaroodpornej

C. ovalny aluminiowy

D. spiralny stalowy ocynkowany

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Spiro ze stali nierdzewnej to materiał, który wykazuje doskonałe właściwości w kontekście odprowadzania spalin z kotłów gazowych z otwartą komorą spalania. Stal nierdzewna jest odporna na korozję, co jest kluczowe w przypadku działania w warunkach, gdzie może dochodzić do kondensacji spalin. Dzięki swojej wytrzymałości na wysokie temperatury i agresywne chemicznie środowiska, przewody wykonane z tego materiału są idealne do długoterminowego użytkowania. W praktyce, stosowanie przewodów ze stali nierdzewnej w instalacjach kominowych zapewnia nie tylko bezpieczeństwo, ale także efektywność energetyczną, co jest niezwykle istotne w kontekście oszczędności i ochrony środowiska. Ponadto, zgodność z normami budowlanymi oraz standardami bezpieczeństwa sprawia, że ten materiał jest zalecany przez wielu producentów kotłów oraz instytucje zajmujące się kontrolą jakości instalacji kominowych.

Pytanie 31

Fragment instalacji gazowej od gazociągu do zaworu głównego znajdującego się przy budynku mieszkalnym to rura

A. rozdzielcza

B. wejściowa stacji gazowej

C. przyłącza gazu

D. magistralna

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "przyłącza gazu" jest prawidłowa, ponieważ definiuje ona bezpośredni odcinek sieci gazowej, który łączy gazociąg z instalacją wewnętrzną budynku. Przyłącze gazu to element infrastruktury, który jest odpowiedzialny za dostarczenie gazu do obiektów mieszkalnych lub przemysłowych. Zwykle przyłącza te są projektowane zgodnie z normami PN-EN 1775 oraz PN-EN 15001, które określają wymagania dotyczące bezpieczeństwa i jakości. W praktyce przyłącza gazu są kluczowe dla zapewnienia ciągłości dostaw oraz bezpieczeństwa użytkowników. Ważne jest również zrozumienie, że przyłącze gazu nie jest równoznaczne z siecią rozdzielczą, która może obejmować szerszy zasięg dostaw gazu do wielu odbiorców. Przykładem zastosowania wiedzy o przyłączach gazu może być ich projektowanie w nowo budowanych osiedlach, gdzie należy uwzględnić odległości, średnice rur oraz wymagania dla instalacji gazowych. Odpowiednie wykonanie przyłącza ma kluczowe znaczenie dla funkcjonowania instalacji gazowej w budynku, a także dla spełnienia norm ochrony środowiska.

Pytanie 32

Który element jest używany do ochrony przepływowego podgrzewacza gazowego przed cofaniem się spalin?

A. Regulator przepływu

B. Przerywacz ciągu

C. Zawór zwrotny

D. Zawór bezpieczeństwa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przerywacz ciągu jest kluczowym elementem zabezpieczającym przepływowy podgrzewacz gazowy przed wstecznym przepływem spalin. Jego zadaniem jest zapobieganie cofnięciu się spalin do pomieszczenia, co mogłoby prowadzić do niebezpiecznych sytuacji, takich jak zatrucie tlenkiem węgla. Przerywacz ciągu działa na zasadzie mechanizmu, który reaguje na zmiany ciśnienia w przewodach kominowych. Gdy ciśnienie spalin jest niższe niż ciśnienie atmosferyczne, przerywacz zamyka otwór, uniemożliwiając wsteczny przepływ. W praktyce stosuje się go w instalacjach, gdzie podgrzewacze gazowe są używane w zamkniętych przestrzeniach, co zwiększa bezpieczeństwo użytkowników. Zgodnie z normami branżowymi, takim jak PN-EN 150D, instalacje gazowe muszą być wyposażone w odpowiednie urządzenia zabezpieczające, aby minimalizować ryzyko. Dlatego przerywacz ciągu jest niezbędnym elementem w systemach grzewczych, chroniącym przed nieprzewidzianymi zdarzeniami.

Pytanie 33

Jakie urządzenia gazowe klasy A, które czerpią powietrze z otoczenia i odprowadzają spaliny do tego samego pomieszczenia, można wymienić?

A. kocioł z otwartą komorą spalania

B. kuchenkę gazową

C. kocioł atmosferyczny

D. podgrzewacz przepływowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kuchenki gazowe, jako urządzenia gazowe typu A, charakteryzują się tym, że pobierają powietrze z pomieszczenia i odprowadzają spaliny do tego samego pomieszczenia, w którym są zainstalowane. Tego typu urządzenia są powszechnie stosowane w gospodarstwach domowych, gdzie zapewniają efektywne gotowanie i podgrzewanie potraw. W przypadku kuchenek gazowych, ich konstrukcja pozwala na bezpośrednie połączenie z instalacją gazową oraz wentylacją pomieszczenia, co powinno być zgodne z normami bezpieczeństwa. Przy eksploatacji kuchenek gazowych istotne jest zapewnienie odpowiedniej wentylacji w kuchni, aby uniknąć gromadzenia się szkodliwych spalin. Dobra praktyka to regularne przeglądy instalacji gazowej oraz dbanie o czystość palników, co wpływa na efektywność spalania. Kuchenki gazowe są więc nie tylko funkcjonalne, ale także wymagają odpowiednich działań dla zapewnienia bezpieczeństwa.

Pytanie 34

Eksploatacja sieci gazowej może być rozpoczęta na podstawie

A. protokołu odbioru robót budowlanych, protokołu z rozruchu sieci i pozwolenia na użytkowanie sieci

B. szkicu sytuacyjnym obwodu sieci, protokołu z rozruchu sieci oraz pozwolenia na użytkowanie sieci

C. szkicu inwentaryzacyjnym sieci, protokołu odbioru prac budowlanych oraz pozwolenia na użytkowanie sieci

D. mapy zasadniczej przedstawiającej przebieg sieci, szkicu sytuacyjnego obwodu sieci i protokołu z rozruchu sieci

Niepoprawne odpowiedzi często pomijają kluczowe elementy wymagane do legalnej eksploatacji sieci gazowej. Wiele z nich opiera się na niekompletnych informacjach, takich jak szkic inwentaryzacyjny czy mapa zasadnicza, które nie są wystarczające do przeprowadzenia odbioru technicznego. Szkic inwentaryzacyjny może być użyteczny w procesie projektowania, ale nie stanowi dokumentu formalnego, który zapewnia bezpieczeństwo i zgodność z normami. Mapa zasadnicza, choć istotna z punktu widzenia planowania, nie dostarcza wymaganych dowodów na przeprowadzenie odbioru budowlanego lub rozruchu. Podobnie szkic sytuacyjny obwodu sieci, mimo że może wskazywać lokalizację elementów, nie jest dokumentem, który mógłby zastąpić protokół z rozruchu. Tego typu nieporozumienia mogą prowadzić do błędnych wniosków dotyczących procedur związanych z przekazywaniem sieci do eksploatacji. Kluczowe jest, aby każdy etap budowy i uruchomienia sieci gazowej był udokumentowany i zatwierdzony przez odpowiednie organy, co zabezpiecza nie tylko inwestycję, ale przede wszystkim bezpieczeństwo użytkowników i otoczenia. Ignorowanie tych standardów może prowadzić do poważnych konsekwencji prawnych oraz ryzyka w zakresie bezpieczeństwa. Dlatego, aby każda nowa sieć mogła być użytkowana, konieczne jest przestrzeganie procedur opisanych w aktach prawnych oraz normach technicznych.

Pytanie 35

W systemie gazowym rury stalowe powinny być chronione przed korozją poprzez zastosowanie

A. farby akrylowej i pokrycie farbą lateksową

B. otulin z pianki polietylenowej

C. otulin z pianki krylaminowej

D. farby miniowej i pokrycie farbą ftalową

Zastosowanie otulin z pianki polietylenowej do zabezpieczania rur stalowych w instalacjach gazowych jest niewłaściwe. Choć pianka polietylenowa może zapewniać pewną izolację termiczną, jej właściwości ochronne przed korozją są ograniczone. Pianka ta nie jest materiałem odpornym na działanie substancji chemicznych oraz gazów, co stawia pod znakiem zapytania jej efektywność w kontekście długoterminowej ochrony instalacji gazowych. Wybór farby akrylowej oraz malowanie farbą lateksową również nie jest uzasadniony. Farby akrylowe, choć mogą oferować dobrą przyczepność, są mniej odporne na chemikalia i wystawienie na działanie gazów, co może prowadzić do ich degradacji w trudnych warunkach eksploatacyjnych. Podobnie, farba lateksowa, ze względu na swoją naturę na bazie wody, nie zapewnia odpowiedniej ochrony przed korozją metalowych powierzchni. Otuliny z pianki krylaminowej, mimo że mogą oferować pewne właściwości izolacyjne, nie są materiałem dedykowanym do zabezpieczania przed korozją. Podsumowując, kluczowym błędem w myśleniu jest przyjęcie, że izolacja termiczna materiałów syntetycznych może zastąpić odpowiednie powłoki ochronne, które powinny być stosowane do zabezpieczania instalacji gazowych przed korozją. Właściwe zabezpieczenie rur stalowych, zgodne z normami bezpieczeństwa i jakości, jest niezbędne dla długotrwałej eksploatacji i bezpieczeństwa całego systemu.

Pytanie 36

Na podstawie przedmiaru robót określ liczbę kolan hamburskich 1/2", którą należy zamówić do wykonania instalacji gazowej.

Lp.	Podstawa	Opis	Jedn. obmiaru	Ilość
1		ROBOTY INSTALACYJNE – INSTALACJA WEWNĘTRZNA GAZOWA
1 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 15 mm	szt.	22
2 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 25 mm	szt.	16
3 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 32 mm	szt.	13
4 d.1	KNR 7-09 2114-01	Montaż kolan hamburskich o śr. zew. 40 mm	szt.	7

A. 16 sztuk.

B. 22 sztuki.

C. 13 sztuk.

D. 7 sztuk.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 22 sztuki jest prawidłowa, ponieważ zgodnie z przedmiarem robót dotyczących instalacji wewnętrznej gazowej, ilość kolan hamburskich o średnicy 1/2 cala wynosi właśnie 22 sztuki. W kontekście projektowania i wykonywania instalacji gazowych, kluczowe jest prawidłowe obliczenie ilości materiałów, które są niezbędne do zapewnienia bezpieczeństwa i efektywności działania systemu. Każde kolano hamburskie jest istotnym elementem w systemie rur, które umożliwiają zmianę kierunku przepływu gazu. Zastosowanie właściwej ilości kolan jest zgodne z dobrymi praktykami branżowymi oraz obowiązującymi normami, które nakładają obowiązek precyzyjnego określenia wymagań materiałowych w przedmiarze robót. Warto również zwrócić uwagę, że kolana hamburskie są produkowane w różnych średnicach, a ich dobór powinien być zgodny z średnicą rur, które będą z nimi łączone. W tej konkretnej sytuacji, nie można pomylić kolan o różnych średnicach, co może wpływać na ciśnienie gazu i bezpieczeństwo całej instalacji.

Pytanie 37

Przed przystąpieniem do robót ziemnych związanych z naprawą infrastruktury gazowej, co należy zrobić w pierwszej kolejności?

A. przeprowadzić pomiary stężenia metanu i tlenu

B. ustalić położenie uzbrojenia podziemnego

C. oznakować teren robót tablicami informacyjnymi

D. ochronić obszar robót przed osobami nieupoważnionymi

Jasne, pomiar stężenia metanu czy tlenu przed pracami ziemnymi jest ważny, ale nie powinien być pierwszą czynnością, jaką wykonujemy. Najpierw musimy wiedzieć, gdzie są wszystkie instalacje podziemne, bo inaczej robienie pomiarów może być groźne. Jak uszkodzimy jakąś instalację, to mogą być poważne konsekwencje, nawet wybuch. Ochrona terenu przed osobami, które nie mają dostępu, też jest istotna, ale to powinno być robione równocześnie z innymi krokami, a nie jako pierwszy. Oznakowanie miejsca robót jest ważne, ale najpierw musimy ustalić, gdzie mogą być przeszkody. Jeśli nie wykonamy działań w dobrej kolejności, to może to prowadzić do niebezpieczeństw i większych kosztów, gdyby coś poszło nie tak. Dlatego warto trzymać się procedur z analizy ryzyka oraz norm bezpieczeństwa.

Pytanie 38

Przed rozpoczęciem działań na gazociągu w obszarze narażonym na obecność gazu ziemnego, konieczne jest przeprowadzenie pomiarów stężenia metanu oraz

A. tlenu

B. czadu

C. wodoru

D. siarkowodoru

Pomiary stężenia tlenu w obszarze zagrożonym obecnością gazu ziemnego są kluczowe dla zapewnienia bezpieczeństwa pracowników i ochrony przed niebezpieczeństwem wybuchu. Zgodnie z normami bezpieczeństwa, w tym normą PN-EN 60079 dotyczącą miejsc zagrożonych wybuchem, przed przystąpieniem do prac w obszarze, gdzie może występować gaz, należy upewnić się, że stężenie tlenu mieści się w bezpiecznym zakresie, zazwyczaj od 19,5% do 23,5% objętości. Zbyt niski poziom tlenu może prowadzić do niedotlenienia, co stanowi bezpośrednie zagrożenie dla życia. Przykładem zastosowania jest sytuacja w zbiornikach, gdzie mogą występować zjawiska takie jak degeneracja gazów, co obniża stężenie tlenu. Dodatkowo, odpowiednie pomiary stężenia gazów umożliwiają wczesne wykrycie potencjalnych zagrożeń, co jest zgodne z zasadami zarządzania ryzykiem w branży gazowej, w tym zgodności z przepisami BHP oraz wymaganiami oceny ryzyka.

Pytanie 39

Jakiego typu połączenie nie jest akceptowane przy zakładaniu instalacji gazowej?

A. Zaciskane

B. Klejone

C. Lutowane

D. Skręcane

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Połączenia klejone nie są dozwolone podczas montażu instalacji gazowej ze względu na ich niską odporność na wysokie ciśnienie oraz działanie substancji chemicznych zawartych w gazie. Kleje, używane w tego typu połączeniach, mogą z czasem tracić swoje właściwości, co prowadzi do ryzyka wycieku gazu, co z kolei stanowi poważne zagrożenie pożarowe oraz zdrowotne. W instalacjach gazowych kluczowe jest zapewnienie maksymalnej szczelności oraz trwałości połączeń. W praktyce stosuje się połączenia skręcane, lutowane oraz zaciskane, które zapewniają odpowiednią wytrzymałość i szczelność. Przykładowo, połączenia lutowane są preferowane w instalacjach, w których występują wysokie ciśnienia, ponieważ zapewniają dużą odporność na obciążenia mechaniczne. Stosowanie połączeń zgodnie z normami i standardami branżowymi, takimi jak PN-EN 12007, jest kluczowe dla bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania instalacji.

Pytanie 40

Gdzie powinien się znajdować kanał wywiewny w kotłowni z gazowym kotłem na gaz ziemny?

A. w odległości 30 cm od podłogi i mieć powierzchnię co najmniej 300 cm²

B. najlepiej blisko sufitu i mieć powierzchnię co najmniej 200 cm²

C. najlepiej blisko sufitu i mieć powierzchnię co najmniej 300 cm²

D. w odległości 30 cm od podłogi i mieć powierzchnię co najmniej 200 cm²

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kanał wentylacyjny w kotłowni z kotłem gazowym powinien być jak najwyżej, najlepiej przy samym suficie. To dlatego, że ciepłe powietrze zawsze idzie w górę. Jak go dobrze umieścisz, to produkty spalania będą lepiej usuwane i zmniejszysz ryzyko, że się nagromadzą w pomieszczeniu. Według przepisów, kanał musi mieć powierzchnię przynajmniej 200 cm², żeby powietrze mogło swobodnie przepływać i wentylacja działała. W praktyce wymiary kanału są mega ważne dla bezpieczeństwa i efektywności kotła. A pamiętaj też o regularnym czyszczeniu i konserwacji wentylacji, bo zatykanie się kanałów może prowadzić do dużych problemów. Jak będziesz tego przestrzegać, to nie tylko kocioł będzie działał jak należy, ale też spełnisz normy budowlane i bezpieczeństwa.

Rozpocznij nowy egzamin

Powrót do strony głównej
