Pytanie 1

Jakie procesy obróbki cieplnej są częścią metody ulepszania cieplnego?

A. Hartowanie i wysokie odpuszczanie

B. Wyżarzanie oraz przesycanie

C. Niskie odpuszczanie oraz hartowanie

D. Przesycanie oraz stabilizowanie

Hartowanie i wysokie odpuszczanie to kluczowe operacje obróbki cieplnej stosowane w procesach ulepszania cieplnego stali, mające na celu poprawę jej właściwości mechanicznych, takich jak twardość, wytrzymałość czy odporność na zużycie. Hartowanie polega na szybkim schłodzeniu materiału, zazwyczaj w oleju lub wodzie, co prowadzi do utworzenia twardej struktury martensytycznej. Wysokie odpuszczanie, przeprowadzane w wysokiej temperaturze, zmienia strukturę martensytu, redukując naprężenia wewnętrzne oraz poprawiając plastyczność i udarność stali. W praktyce, te operacje są szczególnie istotne w produkcji narzędzi skrawających, elementów maszyn oraz konstrukcji, które muszą wytrzymać wysokie obciążenia. Standardy takie jak ISO 683 i ASTM A241 określają wymagania dotyczące procesów hartowania i odpuszczania, co zapewnia zgodność z najlepszymi praktykami w branży. Dzięki tym technikom możliwe jest osiągnięcie optymalnego połączenia twardości i plastyczności, co przekłada się na dłuższą żywotność produktów i ich lepsze właściwości użytkowe."

Pytanie 2

W procesie produkcji jednostkowej, koło pasowe o średnicy zewnętrznej 500 mm, w zależności od rodzaju materiału, powinno być wykonane z

A. odlewu ze stali

B. płyty z proszków spiekanych

C. płyty ze stali konstrukcyjnej

D. odlewu żeliwnego

Wykorzystanie płyty ze stali konstrukcyjnej do produkcji koła pasowego o średnicy zewnętrznej 500 mm jest uzasadnione z kilku powodów. Stal konstrukcyjna charakteryzuje się wysoką wytrzymałością na rozciąganie oraz dobrym zachowaniem w warunkach dynamicznych, co jest kluczowe w aplikacjach wymagających przenoszenia napędu i dużych obciążeń. Koła pasowe są często narażone na różne siły i muszą zachować swoją integralność strukturalną w trakcie pracy. Dodatkowo, stal konstrukcyjna pozwala na łatwe formowanie i obróbkę skrawaniem, co ułatwia dostosowanie wymiarów i kształtu komponentu do specyfikacji projektowej. W praktyce, koła pasowe ze stali są powszechnie stosowane w przemysłowych systemach napędowych, maszynach budowlanych oraz w pojazdach mechanicznych. Przykładowo, w produkcji maszyn rolniczych, stalowe koła pasowe są wybierane ze względu na ich odporność na korozję i trwałość w trudnych warunkach atmosferycznych. Zgodnie z normami branżowymi, użycie stali konstrukcyjnej jest często rekomendowane w takich zastosowaniach, co potwierdza jej efektywność i niezawodność.

Pytanie 3

Jakie są prawidłowe kroki i rodzaj obróbki czopa wału pod łożysko z technologicznego punktu widzenia?

A. Planowanie powierzchni, nawiercanie, wytaczanie wykańczające

B. Toczenie powierzchni walcowej, toczenie czołowe, szlifowanie

C. Szlifowanie, honowanie, polerowanie

D. Toczenie zgrubne, toczenie kształtowe, toczenie wykańczające, szlifowanie

Odpowiedzi takie jak planowanie powierzchni, nawiercanie czy wytaczanie wykańczające po prostu nie pasują do obróbki czopa wału pod łożysko. Planowanie powierzchni to technika do robienia gładkich, płaskich powierzchni, co w przypadku cylindrycznych elementów, jak wały, nie ma sensu. Nawiercanie to już w ogóle inna bajka, bo zazwyczaj chodzi o robienie otworów, a tu mówimy o obróbce zewnętrznej geometrii. Wytaczanie wykańczające to też nie to, co potrzebujemy na etapie obróbki, bo w głównej mierze odnosi się do formowania otworów cylindrycznych, a nie powierzchni zewnętrznych. Z kolei takie procesy jak szlifowanie czy honowanie raczej pojawiają się na końcu, a nie zastępują toczenia na wcześniejszych etapach. Można się łatwo pogubić w tym wszystkim, ale warto zrozumieć, że każdy proces ma swoje miejsce i znaczenie. Pamiętaj, że pominięcie toczenia, które jest kluczowe przy obróbce wałów, sprawia, że całość może być niedoskonała.

Pytanie 4

Normy z serii ISO9000 odnoszą się do systemu

A. obiegu dokumentacji w firmie

B. poziomu automatyzacji w produkcji

C. zarządzania kadrami

D. zarządzania jakością

Normy ISO 9000 to naprawdę ważna sprawa, bo mówią o zarządzaniu jakością. To jakby zbiór zasad i wymagań, które pomagają firmom dostarczać produkty i usługi na dobrym poziomie. Na przykład, jak firma wdraża normę ISO 9001, to zaczyna lepiej zarządzać swoimi procesami, a to często prowadzi do tego, że klienci są bardziej zadowoleni. Często widać, że takie firmy mają lepsze wyniki, a także mniej reklamacji. I to jest istotne, bo buduje zaufanie do marki, co w dzisiejszych czasach ma ogromne znaczenie. Zresztą, w przemyśle motoryzacyjnym dostawcy muszą trzymać się bardzo wysokich standardów, żeby móc współpracować z dużymi firmami, jak Toyota czy Ford.

Pytanie 5

Wyznacz naprężenia ściskające w stalowej podstawie o kwadratowym kształcie z bokiem 100 mm, na którą działa siła 150 kN?

A. 15 MPa

B. 1500 MPa

C. 1,5 MPa

D. 150 MPa

Obliczone naprężenia ściskające wynoszą 15 MPa, co można obliczyć, stosując wzór na naprężenie: $ \sigma = \frac{F}{A} $, gdzie $ \sigma $ to naprężenie, $ F $ to siła działająca na element, a $ A $ to jego pole przekroju. W naszym przypadku pole przekroju kwadratowej podstawy można obliczyć jako $ A = b^2 = (100 \text{ mm})^2 = 10000 \text{ mm}^2 = 10^{-2} \text{ m}^2 $. Przekładając to na jednostki SI, obliczamy: $ \sigma = \frac{150000 \text{ N}}{10^{-2} \text{ m}^2} = 15000000 \text{ N/m}^2 = 15 \text{ MPa} $. Tego rodzaju obliczenia są kluczowe w inżynierii budowlanej i mechanicznej, gdzie musimy zapewnić, że materiały będą w stanie wytrzymać obciążenia, którym będą poddawane. Na przykład, w projektowaniu fundamentów budynków lub konstrukcji stalowych, znajomość naprężeń i ich analizowanie pozwala na dobór odpowiednich materiałów oraz wymiarów elementów konstrukcyjnych, co przekłada się na bezpieczeństwo i trwałość obiektów. W praktyce inżynierskiej stosuje się normy, takie jak Eurokod 2 dla konstrukcji betonowych czy Eurokod 3 dla konstrukcji stalowych, które regulują zasady projektowania z uwzględnieniem naprężeń i innych parametrów wytrzymałościowych.

Pytanie 6

Szlifowanie powierzchni wskazanych na rysunku linią grubą należy wykonać na szlifierce

A. bezkłowej.

B. obwodowej.

C. kłowej.

D. czołowej.

Szlifowanie powierzchni walcowych zewnętrznych na szlifierce bezkłowej to standardowa praktyka w obróbce mechanicznej, która zapewnia wysoką jakość wykończenia. Szlifierki bezkłowe są szczególnie efektywne w obróbce takich powierzchni, ponieważ pozwalają na uzyskanie równomiernego i precyzyjnego kształtu bez ryzyka uszkodzenia przedmiotu obrabianego, które może wystąpić w przypadku użycia szlifierek z kłami. Działanie szlifierki bezkłowej opiera się na zasadzie wsparcia obrabianego elementu na podporach, co minimalizuje ryzyko odkształceń i zapewnia stabilność podczas szlifowania. Przykładem zastosowania szlifierki bezkłowej może być produkcja wałów, które muszą spełniać ścisłe normy tolerancji oraz chropowatości powierzchni. W przemyśle, w którym precyzja ma kluczowe znaczenie, stosowanie szlifierek bezkłowych jest uznawane za najlepszą praktykę, co potwierdzają standardy ISO dotyczące obróbki skrawaniem. Takie podejście gwarantuje nie tylko wysoką jakość wyrobu, ale również jego długowieczność oraz funkcjonalność.

Pytanie 7

Jakim narzędziem najlepiej zmierzyć grubość zęba na średnicy podziałowej koła zębatego?

A. Średnicówką

B. Suwmiarką modułową

C. Suwmiarką uniwersalną

D. Czujnikiem zegarowym

Mimo że średnicówka jest narzędziem pomiarowym, jej zastosowanie do pomiaru grubości zęba na średnicy podziałowej koła zębatego nie jest optymalne. Średnicówki są zaprojektowane głównie do pomiarów średnic zewnętrznych, nie zaś grubości detali. Dlatego ich użycie w tym kontekście może prowadzić do nieprecyzyjnych wyników, co jest nieakceptowalne w kontekście inżynieryjnym, gdzie precyzja jest kluczowa. Czujnik zegarowy z kolei, choć służy do pomiarów, nie jest przeznaczony do ustalania grubości zębów w mechanizmach zębatych. Jego zastosowanie w tej roli byłoby nieefektywne, ponieważ czujniki zegarowe są idealne do pomiarów przesunięć i tolerancji, a nie do bezpośrednich pomiarów grubości. Jeśli chodzi o suwmiarkę uniwersalną, choć może ona dokonać pomiaru grubości, nie ma takiej precyzji oraz specjalizacji jak suwmiarka modułowa. Użytkownicy często popełniają błąd, myśląc, że każde narzędzie pomiarowe jest wystarczające do wszystkich zastosowań, co prowadzi do nieodpowiednich wniosków. Takie podejście jest niezgodne z praktykami inżynieryjnymi, które kładą nacisk na użycie odpowiednich narzędzi dostosowanych do specyficznych wymagań pomiarowych. Właściwy dobór narzędzi pomiarowych jest kluczowy w kontekście zapewnienia jakości oraz precyzji w każdym etapie produkcji i diagnostyki mechanizmów.

Pytanie 8

Dźwięk słyszalny w obudowie wiertarki podczas wiercenia dużym wiertłem zazwyczaj sugeruje

A. luźny lub zużyty pasek klinowy

B. nadmierne obroty silnika napędowego

C. przegrzanie silnika napędowego

D. niedobór smarowania łożysk tocznych wału

Luźny lub zużyty pasek klinowy w korpusie wiertarki może powodować pisk, będący wynikiem niewłaściwego napięcia lub zużycia materiału paska. Pasek klinowy przekazuje moc z silnika na wirnik wiertarki, a jego nieprawidłowa praca wpływa na efektywność całego narzędzia. Gdy pasek jest zbyt luźny, może się poślizgiwać, co generuje hałas oraz zmniejsza prędkość obrotową wiertła, prowadząc do obniżenia wydajności pracy. W praktyce, regularne kontrole stanu paska klinowego są kluczowe dla utrzymania wiertarki w dobrym stanie. Warto pamiętać, że standardy branżowe, takie jak ISO 9001, podkreślają znaczenie konserwacji i monitorowania stanu technicznego urządzeń w celu zapobiegania awariom oraz utrzymania wysokiej jakości wykonywanych prac. W przypadku wystąpienia pisku, zaleca się natychmiastowe sprawdzenie paska, a w razie potrzeby jego wymianę, co w praktyce pozwoli na uniknięcie większych uszkodzeń i długotrwałych przestojów w pracy.

Pytanie 9

Najskuteczniejszym sposobem ochrony stali konstrukcyjnej o zwykłej jakości (np. S235) przed działaniem korozji jest

A. zrealizowanie polerowania powierzchni

B. pokrycie powierzchni farbą ochronną na bazie akrylu

C. pokrycie powierzchni powłoką ochronną niemetalową

D. pokrycie powierzchni farbą ochronną emulsyjną

Pokrycie powierzchni niemetalową powłoką ochronną to skuteczna metoda zabezpieczania stali konstrukcyjnej przed korozją. Takie rozwiązanie tworzy barierę, która chroni stal przed wpływem czynników atmosferycznych oraz agresywnych substancji chemicznych. Niemetalowe powłoki, takie jak powłoki z tworzyw sztucznych (np. poliuretanowe czy epoksydowe), są odporne na wodę, chemikalia i promieniowanie UV, co wydłuża żywotność konstrukcji. Przykładem zastosowania mogą być elementy stalowe w budownictwie i infrastrukturze, takie jak mosty, które są narażone na ekstremalne warunki atmosferyczne. W branży budowlanej standardy, takie jak EN ISO 12944, definiują klasy ochrony antykorozyjnej, co potwierdza znaczenie odpowiedniego zabezpieczenia stali. Wybór odpowiedniej powłoki powinien być uzależniony od lokalnych warunków środowiskowych i specyfikacji projektowych, aby zapewnić optymalną ochronę przed korozją.

Pytanie 10

Aby uzyskać twardą oraz odporną na ścieranie powierzchnię krzywek sterujących, należy poddać je procesowi hartowania

A. izotermicznemu

B. stopniowemu

C. indukcyjnemu

D. zwykłemu

Hartowanie indukcyjne to proces, który polega na podgrzewaniu wybranych części metalowych (w tym przypadku krzywek sterujących) za pomocą energii elektrycznej generowanej przez indukcję elektromagnetyczną. Proces ten zapewnia bardzo szybkie nagrzewanie do wysokich temperatur, co skutkuje uzyskaniem twardej i odpornej na ścieranie warstwy przypowierzchniowej. Hartowanie indukcyjne jest często stosowane w przemyśle motoryzacyjnym oraz w produkcji narzędzi, gdzie wymagana jest duża wytrzymałość mechaniczna oraz odporność na zużycie. Przykładowo, krzywki stosowane w silnikach spalinowych muszą wytrzymywać wysokie obciążenia i ścieranie, co czyni hartowanie indukcyjne idealnym rozwiązaniem w ich produkcji. Ponadto, dzięki precyzyjnemu kontrolowaniu głębokości hartowania, możliwe jest osiągnięcie optymalnych właściwości mechanicznych bez wpływu na resztę elementu, co jest zgodne z najlepszymi praktykami inżynieryjnymi i standardami jakości. Takie podejście zapewnia długotrwałą wydajność oraz niezawodność komponentów mechanicznych.

Pytanie 11

Rysunek przedstawia połączenie

A. wałka z zębnikiem.

B. dwóch kół zębatych.

C. koła pasowego z wałkiem wielowypustowym.

D. koła zębatego z wałkiem wielowypustowym.

Połączenie wałka z zębnikiem jest nieprawidłowe w kontekście przedstawionego rysunku. Zębniki są komponentami, które zazwyczaj współpracują z kołami zębatymi, ale w sposób inny niż koła zębate z wałkiem wielowypustowym. Rysunek ilustruje elementy, które umożliwiają efektywne przenoszenie momentu obrotowego bez ryzyka poślizgu, co nie jest charakterystyczne dla wałka z zębnikiem. W tym przypadku, zębniki przekształcają ruch obrotowy w ruch liniowy, co nie odpowiada temu połączeniu. Koło pasowe z wałkiem wielowypustowym jest kolejną nieprawidłową koncepcją, ponieważ koła pasowe działają na zasadzie przenoszenia ruchu za pomocą pasów, a nie z wykorzystaniem wypustów, które zapewniają stabilność i precyzję w połączeniach zębatych. Połączenie dwóch kół zębatych może być uznane za zbliżone do rzeczywistego mechanizmu, ale nie odzwierciedla ono kluczowego aspektu przynależności do wałka, który jest istotny dla przenoszenia momentu obrotowego. Typowe błędy myślowe, które prowadzą do takich niepoprawnych wniosków, to mylenie funkcji komponentów oraz błędne interpretowanie rysunków technicznych, co może skutkować problemami w procesie projektowania i budowy maszyn. Zrozumienie zasad działania różnych typów połączeń mechanicznych jest kluczowe dla inżynierów, aby uniknąć takich nieporozumień i błędów w przyszłych projektach.

Pytanie 12

Kryterium technologiczne dotyczące zużycia ostrza narzędzia skrawającego w tokarkach to

A. zmniejszenie długości ostrza

B. temperatura obróbcza

C. forma wydobywających się wiórów

D. wzrost chropowatości powierzchni

Skrócenie ostrza, jako kryterium stępienia, odnosi się głównie do fizycznych zmian w geometrii narzędzia, które nie zawsze są bezpośrednio związane z jego efektywnością produkcyjną. Zmiana długości ostrza nie jest jedynym ani najistotniejszym wskaźnikiem jego stanu. Narzędzia mogą być różnie użytkowane, a ich skrócenie nie musi odzwierciedlać rzeczywistego stanu stępienia. Wysoka temperatura skrawania, choć może wpływać na trwałość narzędzia, nie jest bezpośrednio związana z kryterium stępienia ostrza w kontekście praktycznej obróbki. Zbyt wysoka temperatura może prowadzić do odkształceń lub zmiany struktury materiału, ale niekoniecznie do wzrostu chropowatości lub zużycia narzędzia w sposób, jaki zachodzi przy stępieniu. Kształt spływających wiórów również nie jest istotnym wskaźnikiem stępienia ostrza, ponieważ może być wynikiem wielu czynników, takich jak rodzaj materiału obrabianego, prędkość skrawania, czy użycie odpowiednich parametrów obróbczych. Przyrost chropowatości powierzchni jest bardziej bezpośrednim miernikiem stanu narzędzia i jakości obróbki. Ignorowanie tego wskaźnika może prowadzić do nieefektywności produkcyjnej oraz obniżenia jakości wyrobów, co jest nieakceptowalne w nowoczesnym przemyśle obróbczym.

Pytanie 13

Jakiego narzędzia nie stosuje się do obróbki powierzchni?

A. Głowicy frezarskiej

B. Freza modułowego

C. Freza walcowo-czołowego

D. Freza walcowego

Freza modułowa jest narzędziem skrawającym, które jest przeznaczone do obrabiania zewnętrznych powierzchni cylindrycznych i nie jest odpowiednie do obróbki płaszczyzn. W zastosowaniach przemysłowych stosuje się ją głównie do toczenia i frezowania zwojów, co czyni ją idealnym narzędziem do produkcji elementów z gwintami. Przykładem zastosowania frezy modułowej są przekładnie zębate, w których precyzyjne wykonanie zębów jest kluczowe. Dobrą praktyką jest wybór odpowiednich narzędzi do konkretnego procesu obróbczo, a w przypadku obróbki płaszczyzn, preferowane są frezy walcowe i walcowo-czołowe, które zapewniają równomierne skrawanie i dokładność wymiarową. Stosowanie frezów modułowych do płaszczyzn może prowadzić do niskiej jakości obróbki i szybszego zużycia narzędzi, co podkreśla znaczenie właściwego doboru narzędzi w przemyśle. Zrozumienie różnic między rodzajami narzędzi skrawających jest kluczowe dla efektywności produkcji i jakości końcowych wyrobów.

Pytanie 14

Na podstawie tabeli wybierz wyroby wykonane w ramach produkcji seryjnej.

Rodzaj produkcji	Roczny program produkcyjny
Rodzaj produkcji	Wyroby A	Wyroby B	Wyroby C
Jednostkowa	do 5	do 10	do 100
Małoseryjna	5÷100	10÷200	100÷500
Seryjna	100÷300	200÷500	500÷5000
Wielkoseryjna	300÷1000	500÷5000	5000÷50000
Masowa	ponad 1000	ponad 5000	ponad 50000
Wyroby A – elementy ciężkie o dużych wymiarach znacznej pracochłonności i ciężarze ponad 300 N Wyroby B – element o średnich wymiarach i pracochłonności oraz ciężarze od 80 N do 300 N Wyroby C – elementy małe, lekkie o niewielkiej pracochłonności i ciężarze do 80 N

A. 750 szt. śrub o masie 12 kg

B. 400 szt. tarcz o masie 5,0 kg

C. 150 szt. tulei o masie 60 kg

D. 520 szt. wałków o masie 10 kg

Odpowiedź "150 szt. tulei o masie 60 kg" jest trafna. Takie liczby mieszczą się w produkcji seryjnej, a to jest właśnie to, czego szukamy, bo mamy tu ilości pomiędzy 100 a 300 sztuk. W przemyśle te wyroby produkowane seryjnie mają swoje specyfikacje, co pomaga w zapewnieniu dobrej jakości oraz jednolitości. Tuleje są często wykorzystywane w różnych mechanizmach, więc ich seryjna produkcja sprawdza się super w większych projektach maszynowych. Automatyzacja i standaryzacja materiałów to właśnie to, co pozwala na lepszą efektywność. No i jeszcze jedno – dzięki seryjnej produkcji można lepiej planować zasoby. To wszystko jest zgodne z dobrymi praktykami w zarządzaniu produkcją oraz logistyką. Podsumowując, twój wybór jest kompletnie na miejscu, bo wpisuje się w standardy branżowe.

Pytanie 15

Jakie są całkowite koszty bezpośrednie dotyczące ramy stalowej, która została wyprodukowana przez jednego pracownika w czasie ośmiu godzin, jeśli zużyto 20 m pręta? Stawka za 1 roboczogodzinę wynosi 10 zł, a koszt 1 m pręta to 5,30 zł?

A. 186,00 zł

B. 106,60 zł

C. 186,60 zł

D. 123,00 zł

Aby obliczyć koszt bezpośredni ramy stalowej wykonanej przez jednego pracownika w ciągu ośmiu godzin, najpierw należy uwzględnić koszt robocizny oraz koszt materiałów. Koszt robocizny wynosi 10 zł za roboczogodzinę. Pracownik pracował przez 8 godzin, więc całkowity koszt robocizny wynosi: 10 zł/h * 8 h = 80 zł. Następnie obliczamy koszt materiałów. Pracownik zużył 20 m pręta, a cena za 1 m wynosi 5,30 zł, co daje: 20 m * 5,30 zł/m = 106 zł. Sumując te dwa koszty, otrzymujemy: 80 zł (robocizna) + 106 zł (materiał) = 186 zł. Dlatego poprawna odpowiedź to 186,00 zł. Zrozumienie tych obliczeń jest kluczowe w praktyce budowlanej, gdzie precyzyjne szacowanie kosztów jest niezbędne do efektywnego zarządzania projektami oraz budżetami.

Pytanie 16

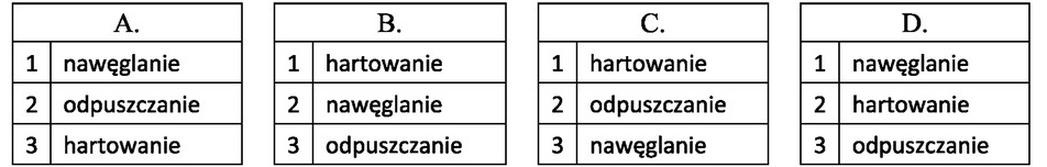

Prawidłowa kolejność zabiegów i operacji obróbki cieplnej i cieplno-chemicznej przedstawiona jest w tabeli oznaczonej literą

A. D.

B. B.

C. A.

D. C.

Prawidłowa odpowiedź D odnosi się do sekwencji zabiegów obróbki cieplnej i cieplno-chemicznej, która jest kluczowa w procesie wzmacniania materiałów metalowych. Nawęglanie jest pierwszym etapem, który umożliwia zwiększenie twardości powierzchniowej poprzez dyfuzję węgla do wierzchniej warstwy materiału, co jest istotne w produkcji elementów narażonych na zużycie, takich jak zębatki czy narzędzia skrawające. Następnie, hartowanie, które jest szybkim schłodzeniem materiału, prowadzi do utworzenia struktury martenzytycznej, co znacząco podnosi twardość i wytrzymałość stali. Ostatnim krokiem jest odpuszczanie, które pozwala na redukcję naprężeń wewnętrznych oraz zwiększenie plastyczności i udarności, co jest kluczowe dla długowieczności produktów. Taka sekwencja zabiegów jest zgodna z najlepszymi praktykami w przemyśle metalowym oraz standardami inżynieryjnymi, co czyni ją fundamentalną w procesach produkcyjnych i naprawczych. Zrozumienie tych procesów jest niezbędne dla inżynierów oraz technologów zajmujących się obróbką metali.

Pytanie 17

Tworząc proces technologiczny montażu, powinno się uwzględnić, że czas jednostkowy dla poszczególnych operacji powinien wynosić

A. cyklowi montażu

B. taktowi montażu

C. jednostce montażowej

D. normie czasu

Norma czasu, cykl montażu i jednostka montażowa to pojęcia, które, choć istotne w kontekście projektowania procesów produkcyjnych, nie są bezpośrednio porównywalne z taktem montażu. Norma czasu odnosi się do standardowego czasu potrzebnego na wykonanie danej operacji, ale nie uwzględnia zmienności produkcji. Ustalanie normy często odbywa się na podstawie analiz wydajności historycznych i może wprowadzać błędy, jeśli nie jest regularnie aktualizowana. Cykl montażu z kolei to czas od rozpoczęcia do zakończenia procesu montażowego, który obejmuje wiele operacji, co czyni go zbyt ogólnym, aby mógł być stosowany jako wskaźnik dla pojedynczych operacji. Natomiast jednostka montażowa to miara, która odnosi się do konkretnej ilości produktów lub komponentów, co również nie jest bezpośrednio związane z czasem operacji. Problemy z precyzyjnym określeniem czasu jednostkowego mogą prowadzić do wąskich gardeł w procesie produkcyjnym, co w efekcie przekłada się na opóźnienia i zwiększenie kosztów. Zrozumienie zależności między tymi pojęciami jest kluczowe dla efektywnego zarządzania procesami produkcyjnymi, dlatego należy unikać uproszczeń i błędnych założeń w planowaniu i realizacji zadań montażowych.

Pytanie 18

Na podstawie tabeli dobierz gatunek stali do wykonania wału maszynowego z hartowanymi czopami, wiedząc, że R_m min ≥ 650 MPa.

Gatunek stali	Stan obróbki cieplnej	R_m min [MPa]
A. 55 / C55	N	650
B. 45 / C45	T	650
C. St7 / E360	-	690
D. 30G2 / ~28Mn6	N	650
N – normalizowanie; T – ulepszanie cieplne

A. B.

B. C.

C. D.

D. A.

Gatunek stali 45 / C45, wybrany jako odpowiedź B, jest właściwym materiałem do produkcji wału maszynowego z hartowanymi czopami, ponieważ po odpowiedniej obróbce cieplnej osiąga wymaganą minimalną wytrzymałość na rozciąganie Rm ≥ 650 MPa. Ulepszanie cieplne tego gatunku stali polega na hartowaniu oraz odpuszczaniu, co poprawia jego właściwości mechaniczne. W przemyśle maszynowym, gdzie wały maszynowe są narażone na znaczne obciążenia i zmiany naprężeń, kluczowe jest wykorzystanie materiałów o wysokiej wytrzymałości oraz odporności na zużycie. Gatunek 45 / C45 często stosowany jest w konstrukcjach mechanicznych, takich jak wały, zębatki czy elementy przekładni, co potwierdza jego praktyczne zastosowanie. Dodatkowo, zgodność z normami, takimi jak PN-EN 10083-2, wskazuje na wysoką jakość materiału i jego zastosowanie w krytycznych aplikacjach przemysłowych.

Pytanie 19

Aby uzyskać twardą powierzchnię odporną na zużycie, przy jednoczesnym zachowaniu plastycznego rdzenia, który nie pęka pod wpływem zmiennych obciążeń, elementy maszyn należy poddać

A. wyżarzaniu zupełnemu

B. hartowaniu powierzchniowemu

C. hartowaniu na wskroś

D. wyżarzaniu odprężającemu

Hartowanie powierzchniowe jest procesem obróbczo-termicznym, który polega na podgrzewaniu powierzchni materiału do odpowiedniej temperatury, a następnie szybkim schłodzeniu, co prowadzi do zwiększenia twardości wierzchniej warstwy przy zachowaniu plastyczności rdzenia. Tego typu obróbka jest szczególnie istotna w przypadku elementów maszyn, które muszą być odporne na ścieranie, ale jednocześnie muszą właściwie reagować na zmienne obciążenia, co jest kluczowe dla ich trwałości i niezawodności. Przykładami zastosowania hartowania powierzchniowego są wały korbowe, tłoki oraz narzędzia skrawające, które wymagają wysokiej twardości na powierzchni, aby skutecznie opierać się zużyciu, a jednocześnie muszą pozostawać wystarczająco elastyczne, aby wytrzymać dynamiczne obciążenia. W praktyce, proces ten może być realizowany poprzez zastosowanie różnych technik, takich jak hartowanie indukcyjne czy hartowanie gazowe, które są dostosowane do specyfikacji materiału oraz wymaganych właściwości mechanicznych.

Pytanie 20

Dokumentacja technologiczna remontu zawiera zestawienie wszystkich etapów procesu renowacji (naprawy) i występuje jako osobny dokument, karta

A. instrukcyjną obróbki

B. ustawienia obrabiarki

C. technologiczna regeneracji

D. technologiczną obróbki

Odpowiedź "technologiczna regeneracji" jest poprawna, ponieważ karta technologiczna remontu rzeczywiście zawiera szczegółowy opis wszystkich faz procesu remontu, a karta technologiczna regeneracji jest dokumentem, który odnosi się bezpośrednio do procesów naprawczych i regeneracyjnych. W praktyce, dokument ten uwzględnia metody i techniki stosowane w regeneracji komponentów, co jest kluczowe w przemyśle, gdzie trwałość i efektywność maszyn są niezbędne dla optymalizacji produkcji. Zastosowanie karty technologicznej regeneracji pozwala na systematyczne podejście do prac naprawczych, co przekłada się na redukcję kosztów eksploatacji i zwiększenie niezawodności urządzeń. Dobre praktyki wskazują, że stosowanie takich kart sprzyja dokumentacji procesu i zapewnia jednolitość działań remontowych, co jest zgodne z normami ISO 9001 dotyczącymi zarządzania jakością. Warto dodać, że odpowiednia karta technologiczna może zawierać również informacje o niezbędnych materiałach oraz narzędziach, co jest kluczowe dla prawidłowego wykonania remontu.

Pytanie 21

Który wymiar na rysunku nie opisuje tolerowania w głąb materiału?

A. 45+0,1

B. 50+0,03

C. 15+0,2

D. 90-0,15

Wybór jednej z pozostałych odpowiedzi jest wynikiem nieporozumienia dotyczącego interpretacji tolerancji wymiarowych. Wymiary takie jak "15+0,2", "45+0,1" oraz "90-0,15" mogą być błędnie postrzegane jako dotyczące zarówno wymiarów zewnętrznych, jak i głębokości, jednak ich zapis i znaczenie wskazują na inne aspekty. Wymiary te, choć również dotyczą tolerancji, nie są związane z tolerowaniem wymiarów w głąb materiału. Przykładowo, zapis "15+0,2" oznacza, że rzeczywisty wymiar może być większy od nominalnego 15 mm o 0,2 mm, ale nie odnosi się do głębokości. W przypadku "90-0,15" mamy do czynienia z wymiarem, który może być mniejszy od 90 mm o 0,15 mm, co także nie ma zastosowania w kontekście głębokości. W praktyce inżynieryjnej, precyzyjne rozumienie tolerancji jest kluczowe dla procesu projektowania oraz produkcji. Używanie niewłaściwej wersji tolerancji może prowadzić do poważnych błędów w wykonaniu części, co może skutkować obniżoną jakością produktów oraz zwiększonymi kosztami produkcji związanymi z poprawkami czy odrzuceniem wadliwych elementów. Dlatego tak ważne jest, aby inżynierowie i technicy byli dobrze zaznajomieni z zasadami tworzenia tolerancji, ich zastosowaniem oraz interpretacją zgodną z normami branżowymi.

Pytanie 22

Do wykonania otworu w przedmiocie zgodnie z przedstawionym rysunkiem, należy użyć wiertła oraz

A. gwintownika.

B. pogłębiacza.

C. nawiertaka.

D. narzynki.

Użycie gwintownika do wykonania otworu z gwintem metrycznym M12x1 jest kluczowe, aby zapewnić odpowiednią jakość i funkcjonalność gwintu. Gwintownik jest narzędziem skrawającym, które umożliwia formowanie gwintów wewnętrznych w otworach, co jest niezbędne w wielu zastosowaniach inżynieryjnych i konstrukcyjnych. Gwint metryczny o średnicy 12 mm i skoku 1 mm jest powszechnym standardem w branży, a jego zastosowanie pozwala na użycie standardowych śrub i nakrętek, co ułatwia proces montażu. Dobrze wykonany gwint gwarantuje solidne połączenie i odporność na różne obciążenia, co jest szczególnie ważne w aplikacjach wymagających wysokiej wytrzymałości. Warto zwrócić uwagę, że przed użyciem gwintownika, otwór powinien być odpowiednio nawiercony, aby uzyskać właściwą średnicę wyjściową, co zapewni dokładność i trwałość gwintu. Dlatego umiejętność poprawnego użycia gwintownika jest podstawową wiedzą dla każdego profesjonalisty w dziedzinie obróbki metali.

Pytanie 23

W celu szybkiej weryfikacji wałków produkowanych seryjnie, o średnicy Ó30h7, należy zastosować

A. sprawdzian szczękowy

B. mikrometr szczękowy

C. sprawdzian tłoczkowy

D. średnicówkę mikrometryczną

Sprawdzian szczękowy jest odpowiednim narzędziem do szybkiej kontroli średnicy wałków o tolerancji Ó30h7, ponieważ jest zaprojektowany do pomiarów zewnętrznych o średnich wartościach. Jego konstrukcja pozwala na łatwe i szybkie wprowadzenie do otworów a także na odczyt pomiaru bez konieczności skomplikowanej kalibracji. W praktyce, sprawdziany szczękowe są szeroko stosowane w produkcji seryjnej, gdzie wymagana jest szybka i dokładna weryfikacja wymiarów elementów, co jest niezbędne do zapewnienia jakości produkcji. Dzięki zastosowaniu sprawdzianu szczękowego możliwe jest szybkie wykrycie odchyleń od normy, co z kolei pozwala na wczesne podejmowanie działań korygujących, minimalizując straty produkcyjne. W standardach branżowych, takich jak ISO 2768, podkreśla się znaczenie właściwego pomiaru wymiarów w procesach produkcyjnych, co dodatkowo uzasadnia wybór tej metody pomiarowej w kontekście podanych wymagań.

Pytanie 24

Jakie jest przeznaczenie nawęglania?

A. uzyskanie twardej warstwy zewnętrznej przy miękkim wnętrzu

B. uzyskanie delikatnej warstwy zewnętrznej przy twardym wnętrzu

C. polepszenie możliwości spawania stali

D. zwiększenie odporności na korozję

Odpowiedź uzyskania twardej warstwy powierzchniowej przy miękkim rdzeniu jest prawidłowa, ponieważ nawęglanie to proces technologiczny, który polega na wprowadzeniu węgla do powierzchni stali, co prowadzi do zwiększenia twardości tej warstwy. W wyniku nawęglania, zewnętrzna część materiału staje się twarda i odporna na zużycie, podczas gdy rdzeń pozostaje miękki i plastyczny, co zapewnia odpowiednie właściwości mechaniczne, takie jak wytrzymałość na rozciąganie i odporność na uderzenia. Tego rodzaju właściwości są niezwykle cenne w zastosowaniach przemysłowych, szczególnie w produkcji narzędzi skrawających, elementów maszyn i złączy, gdzie oczekuje się jednoczesnej twardości i elastyczności. Standardy branżowe, takie jak ISO 683-2 oraz normy dotyczące nawęglania, określają wymagania dotyczące procesu oraz właściwości uzyskanych materiałów, co czyni nawęglanie popularną praktyką w inżynierii materiałowej. W praktyce, nawęglanie jest wykorzystywane w przemyśle motoryzacyjnym, maszynowym i w produkcji narzędzi, gdzie elementy muszą wykazywać wysoką odporność na ścieranie i jednocześnie nie mogą być zbyt kruche.

Pytanie 25

Do wykonania na wiertarce zagłębienia na powierzchni czołowej części przedstawionej na ilustracji, w którym będzie schowany łeb śruby, należy zastosować

A. frez.

B. przeciągacz.

C. pogłębiacz.

D. ściernicę.

Pogłębiacz jest specjalistycznym narzędziem, które znajduje zastosowanie w różnych procesach obróbczych, w tym w przygotowywaniu zagłębień na śruby, co jest kluczowe na etapie montażu. Główna funkcja pogłębiacza polega na precyzyjnym wykonaniu otworów o dokładnie określonej średnicy oraz głębokości, co pozwala na schowanie łba śruby w powierzchni. Użycie pogłębiacza zapewnia nie tylko estetyczny wygląd montowanego elementu, ale także zapobiega uszkodzeniom śruby czy materiału, w którym jest ona osadzona. W praktyce, podczas instalacji elementów mechanicznych, zastosowanie pogłębiacza jest powszechną praktyką zalecaną w dokumentacjach technicznych. Standardy branżowe, takie jak ISO, podkreślają znaczenie precyzyjnego dopasowania elementów, co bezpośrednio wpływa na trwałość i efektywność konstrukcji. Właściwy dobór narzędzi obróbczych, jak pogłębiacz, jest kluczowy dla osiągnięcia wysokiej jakości pracy i uniknięcia późniejszych problemów związanych z montażem.

Pytanie 26

Który wymiar średnicy zewnętrznej wieńca zębatego należy przygotować do wykonania koła zębatego o liczbie zębów 52 i module 3?
Skorzystaj z zależności na średnicę wierzchołkową koła zębatego:
$$ d_w = m \cdot (z + 2) $$

A. 106 mm

B. 156 mm

C. 104 mm

D. 162 mm

Odpowiedź 162 mm jest prawidłowa, ponieważ do obliczenia średnicy wierzchołkowej koła zębatego używamy wzoru dw = m * (z + 2), gdzie m to moduł, a z to liczba zębów. W tym przypadku, mając moduł równy 3 oraz 52 zęby, podstawiamy te wartości do wzoru: dw = 3 * (52 + 2) = 3 * 54 = 162 mm. Zrozumienie tego wzoru jest kluczowe w projektowaniu kół zębatych, gdzie precyzja wymiarów wpływa na efektywność pracy przekładni zębatych. W praktyce, właściwe obliczenie średnicy wierzchołkowej zapewnia prawidłowe dopasowanie zębów kół zębatych, co jest niezbędne dla płynności pracy mechanizmu. W przemyśle inżynieryjnym znajomość takich obliczeń jest podstawą w tworzeniu efektywnych systemów napędowych, a także w utrzymaniu ich w dobrym stanie. Warto również zaznaczyć, że standardy takie jak ISO 6336 regulują szczegóły dotyczące projektowania i wymiarowania kół zębatych, co czyni te obliczenia szczególnie istotnymi w kontekście branży mechanicznej.

Pytanie 27

Rowek wpustowy w procesie wytwarzania narzędzia przedstawionego na ilustracji należy wykonać za pomocą

A. pogłębiacza.

B. wiertła.

C. przeciągacza.

D. ściernicy.

Przeciągacz jest narzędziem, które doskonale nadaje się do tworzenia precyzyjnych rowków, takich jak rowek wpustowy. Jego konstrukcja pozwala na uzyskanie gładkich i odpowiednio wymiarowanych krawędzi, co jest kluczowe dla zapewnienia stabilnego połączenia elementów maszyn. W praktyce, przeciągacze są często wykorzystywane w procesach obróbczych, gdzie wymagana jest wysoka dokładność, na przykład w przemyśle motoryzacyjnym czy lotniczym, gdzie precyzja wykonania ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności. Dodatkowo, przeciągacze mogą być stosowane do obróbki różnych materiałów, w tym stali i tworzyw sztucznych, co czyni je wszechstronnymi narzędziami. Warto również podkreślić, że stosując przeciągacz, można zminimalizować ryzyko powstawania wad, takich jak nierówności czy zniekształcenia, co czyni go preferowanym wyborem w produkcji elementów wymagających wysokiej precyzji.

Pytanie 28

Aby ochronić stalowe osłony przed korozją, należy je pokryć farbą

A. cementową

B. wapienną

C. krzemianową

D. chlorokauczukową

Farba chlorokauczukowa jest jednym z najskuteczniejszych materiałów do zabezpieczania antykorozyjnego powierzchni stalowych, w tym osłon z blachy stalowej. Jej skład chemiczny zapewnia doskonałą odporność na działanie wilgoci, chemikaliów oraz warunków atmosferycznych. Chlorokauczuk charakteryzuje się dobrą adhezją do podłoża oraz elastycznością, co sprawia, że jest idealnym rozwiązaniem w przypadku powierzchni narażonych na różne rodzaje obciążeń mechanicznych. W praktyce, farba ta jest często stosowana w przemyśle budowlanym, morskim oraz w produkcji maszyn, gdzie elementy stalowe są szczególnie narażone na korozję. Warto również zauważyć, że stosowanie farby chlorokauczukowej zgodnie z obowiązującymi normami, takimi jak PN-EN ISO 12944, zapewnia długoterminową ochronę i zmniejsza koszty konserwacji.

Pytanie 29

Jakie elementy wchodzą w skład dokumentacji związanej z procesem wytwarzania?

A. procedury stanowiskowe

B. raporty spływu produkcji

C. sprawozdania kasowe

D. dokumenty technologiczne

Raporty spływu produkcji stanowią istotny element dokumentacji sprawozdawczej procesu produkcji, gdyż dostarczają szczegółowych informacji na temat postępu produkcji, wykorzystania surowców oraz efektywności procesów wytwórczych. Zawierają dane dotyczące ilości wyprodukowanych jednostek, czasów pracy, a także ewentualnych odchyleń od planu produkcyjnego. Przykładowo, firma produkująca elektronikę może używać raportów spływu produkcji do monitorowania wydajności linii produkcyjnej, co pozwala na identyfikację wąskich gardeł oraz optymalizację procesów. W branży produkcyjnej standardy takie jak ISO 9001 podkreślają znaczenie dokumentacji procesów, aby zapewnić zgodność z wymaganiami jakości oraz umożliwić ciągłe doskonalenie. Właściwie prowadzone raporty spływu produkcji mogą przyczynić się do poprawy efektywności operacyjnej oraz zwiększenia satysfakcji klientów poprzez terminowe dostarczanie produktów.

Pytanie 30

Przyrząd przedstawiony na zdjęciu służy do sprawdzenia

A. średnicy gwintu.

B. okrągłości wałka.

C. chropowatości powierzchni.

D. średnicy wałka.

Mikrometr do gwintów, przedstawiony na zdjęciu, jest specjalistycznym narzędziem pomiarowym wykorzystywanym przede wszystkim w przemyśle oraz warsztatach mechanicznych do precyzyjnego pomiaru średnicy gwintów. Jego konstrukcja umożliwia dokładne określenie wymiarów zewnętrznych gwintów metrycznych oraz calowych, co ma kluczowe znaczenie w procesach produkcji i montażu. W przypadku gwintów, precyzyjne pomiary są istotne dla zapewnienia odpowiedniej współpracy elementów, co wpływa na ich właściwości mechaniczne oraz trwałość. W przemyśle, gdzie tolerancje wymiarowe są ściśle określone, użycie mikrometru do gwintów pozwala na zachowanie wysokiej jakości i zgodności z normami ISO, co jest niezbędne dla utrzymania konkurencyjności na rynku. Mikrometry do gwintów są również wykorzystywane w kontrolach jakości, które mają na celu zapewnienie, że produkowane elementy spełniają określone normy. Dlatego właściwa odpowiedź na pytanie dotyczy średnicy gwintu, co potwierdza znaczenie tego narzędzia w praktyce inżynieryjnej.

Pytanie 31

Jeśli 1 kg pręta kosztuje 5 zł, a 1 m pręta waży 1,5 kg, to koszt materiałów potrzebnych na wykonanie wyrobu przedstawionego na rysunku z pręta kwadratowego wyniesie w granicach

A. 45 do 50 zł

B. 61 do 70 zł

C. 51 do 60 zł

D. 71 do 80 zł

Koszt materiałów potrzebnych na wykonanie wyrobu wynosi 58,5 zł, co rzeczywiście mieści się w przedziale 61 do 70 zł. Aby obliczyć całkowity koszt, należy najpierw ustalić wagę pręta kwadratowego, który został wykorzystany w produkcie. Jeśli 1 m pręta waży 1,5 kg, a koszt 1 kg wynosi 5 zł, to koszt 1 m pręta wyniesie 7,5 zł (1,5 kg * 5 zł/kg). Następnie, jeżeli wyroby są wykonane z określonej długości pręta, można pomnożyć koszt jednostkowy przez liczbę metrów pręta potrzebnych do wykonania wyrobu, co prowadzi do całkowitego wydatku. Przykład zastosowania tego typu obliczeń można znaleźć w branży budowlanej, gdzie precyzyjne oszacowanie kosztów materiałów jest kluczowe dla utrzymania budżetu projektu. Dobrze jest również znać standardy dotyczące wytrzymałości materiałów, co pozwala na optymalne wykorzystanie zasobów i minimalizację strat, co jest zgodne z najlepszymi praktykami w inżynierii.

Pytanie 32

Zewnętrzne powierzchnie korpusów maszyn obróbczych można skutecznie chronić przed korozją poprzez ich

A. malowanie

B. metalizację natryskową

C. nasmarowanie olejem

D. platerowanie

Smarowanie olejem, choć jest praktyką stosowaną w celu zmniejszenia tarcia w mechanizmach maszynowych, nie zapewnia trwałej ochrony przed korozją. Olej może być skuteczny w krótkoterminowej ochronie powierzchni metalowych, jednak jego działanie jest ograniczone i nie chroni przed działaniem wilgoci oraz innych czynników atmosferycznych, co prowadzi do szybkiego utleniania metalu. Platerowanie, polegające na nanoszeniu cienkiej warstwy innego metalu, może również być używane do ochrony przed korozją, jednak wymaga precyzyjnego wykonania i nie zawsze jest praktyczne w kontekście dużych powierzchni korpusów maszyn. Metalizacja natryskowa, czyli naniesienie drobnych cząsteczek metalu w postaci powłok, jest techniką, która może zapewnić dobrą ochronę, jednak jest bardziej skomplikowana i kosztowna w porównaniu do malowania. Często prowadzi to do nieporozumienia, że inne metody mogą zastąpić malowanie, co jest błędnym przekonaniem, gdyż każda z tych metod ma swoje ograniczenia oraz zastosowania. W obliczu zmieniających się warunków i potrzeb przemysłu, malowanie pozostaje najprostszym i najskuteczniejszym rozwiązaniem dla trwałego zabezpieczenia przed korozją, co jest kluczowe dla długowieczności maszyn obróbczych.

Pytanie 33

Przedstawiony na rysunku nóż tokarski służy do toczenia

A. zewnętrznych gwintów wielowchodowych.

B. wzdłużnego powierzchni zewnętrznych.

C. rowków wewnętrznych.

D. podcięć zewnętrznych.

Poprawna odpowiedź to "rowków wewnętrznych", ponieważ nóż tokarski zaprezentowany na rysunku jest specjalnie zaprojektowany do toczenia wewnętrznych powierzchni detali. Charakterystyczna geometria ostrza, która jest wąska i zaostrzona, umożliwia precyzyjne wykonanie rowków wewnętrznych, co jest kluczowe w wielu zastosowaniach inżynieryjnych, takich jak produkcja wałów, tulei czy innych detali wymagających precyzyjnych otworów. Toczenie rowków wewnętrznych jest istotnym procesem w obróbce skrawaniem, który pozwala na poprawne dopasowanie elementów oraz ich funkcjonalność. W praktyce, techniki toczenia rowków wewnętrznych są zgodne z normami ISO, które określają wymagania dotyczące jakości obróbki i tolerancji wymiarowych. Właściwe zastosowanie tego narzędzia jest kluczowe dla uzyskania wysokiej jakości detali, co ma bezpośredni wpływ na efektywność produkcji i trwałość wyrobów końcowych.

Pytanie 34

Aby wykonać wał o średnim obciążeniu, konieczne jest użycie stali

A. niestopowej narzędziowej

B. stopowej o wysokich właściwościach wytrzymałościowych

C. stopowej narzędziowej

D. niestopowej wyższej jakości

Wybór niestopowej stali wyższej jakości do wykonania średnio obciążonego wału jest uzasadniony ze względu na jej korzystne właściwości mechaniczne oraz kosztowe. Niestopowe stale, takie jak stal C45, charakteryzują się dobrą wytrzymałością na rozciąganie oraz odpowiednią twardością, co czyni je idealnym materiałem do produkcji wałów, które nie są narażone na ekstremalne obciążenia czy korozję. Przykłady zastosowania niestopowych stali wyższej jakości obejmują wały w maszynach przemysłowych, gdzie wymagana jest zarówno trwałość, jak i ekonomiczność. Dodatkowo, stosowanie tego rodzaju stali jest zgodne z normami ISO oraz EN, które zalecają stosowanie materiałów o odpowiednich parametrach wytrzymałościowych w kontekście konstrukcji mechanicznych. Właściwy wybór stali wpływa na żywotność i efektywność pracy maszyn, co podkreśla znaczenie dobrych praktyk inżynieryjnych w projektowaniu i produkcji komponentów mechanicznych.

Pytanie 35

Którym znakiem chropowatości oznacza się powierzchnie nieobrabiane w danej operacji?

A. B.

B. C.

C. A.

D. D.

Poprawna odpowiedź na pytanie dotyczy znaku chropowatości, który oznacza powierzchnie nieobrabiane w danej operacji. Symbol ten, reprezentowany przez trójkąt skierowany wierzchołkiem do dołu, jest zgodny z normą ISO 1302, która definiuje zasady stosowania znaków chropowatości. Użycie tego znaku na rysunkach technicznych wskazuje, że powierzchnia nie będzie poddawana dalszej obróbce, co ma istotne znaczenie w kontekście technologii produkcji. W praktyce, ten znak jest często wykorzystywany w dokumentacji inżynieryjnej, aby uniknąć nieporozumień między projektantami a wykonawcami. Dla przykładu, w przypadku części maszyn, odpowiednie oznaczenie powierzchni pozwala na precyzyjne określenie, które obszary powinny być pozostawione w stanie surowym, co jest kluczowe dla zachowania odpowiednich tolerancji i parametrów technicznych. Dzięki temu, przy zastosowaniu właściwych znaków chropowatości, możemy efektywnie zarządzać procesem produkcji oraz kontrolować jakość wytwarzanych komponentów.

Pytanie 36

Aby uniknąć uszkodzenia łożyska w postaci zatarcia, nie powinno się podejmować działań korygujących, takich jak

A. dobór nowego środka smarnego lub zmiana sposobu montażu

B. użycie bardziej miękkiego smaru oraz unikanie nagłych przyspieszeń

C. korekcja montażu, zastosowanie obciążenia wstępnego lub wybór innego typu łożyska

D. zwiększenie wcisku i podniesienie ilości oleju

Zwiększenie wcisku oraz zwiększenie ilości oleju to działania, które mogą prowadzić do poprawy pracy łożysk i zmniejszenia ryzyka ich zatarcia. W przypadku łożysk, odpowiednie smarowanie jest kluczowe dla ich długowieczności i prawidłowego funkcjonowania. Zwiększona ilość oleju zapewnia lepsze smarowanie, co zmniejsza tarcie i ryzyko przegrzania. W praktyce, w przypadku łożysk w maszynach przemysłowych, stosuje się różne metody smarowania, takie jak smarowanie olejowe lub smarowanie z zastosowaniem smarów stałych. Warto również zauważyć, że zwiększenie wcisku może zmniejszyć luz w łożysku, co poprawia jego stabilność oraz wydajność. Zgodnie z normami ISO 281, odpowiedni dobór smaru oraz kontrola warunków eksploatacyjnych to kluczowe aspekty dla zapewnienia optymalnych parametrów pracy łożysk. Dlatego w kontekście zapobiegania zatarciom łożysk, te działania są nie tylko uzasadnione, ale wręcz zalecane.

Pytanie 37

Jakiego materiału nie wykorzystuje się do tymczasowego zabezpieczania elementów maszyn przed korozją?

A. Tworzywo termoplastyczne

B. Benzyna lakowa

C. Oleje i smary

D. Roztwór wosku

Tworzywo termoplastyczne nie jest materiałem stosowanym do zabezpieczenia czasowego części maszyn przed korozją. Materiały takie jak roztwór wosku, oleje i smary czy benzyna lakowa mają właściwości, które chronią metal przed wpływem wilgoci oraz agresywnych substancji chemicznych. Roztwór wosku tworzy na powierzchni cienką powłokę, która skutecznie izoluje metal od niekorzystnych warunków atmosferycznych. Oleje i smary, z kolei, nie tylko zmniejszają tarcie, ale także wytwarzają warstwę ochronną, która zapobiega korozji. Natomiast benzyna lakowa, stosowana głównie do malowania i wykończeń, może również pełnić funkcję ochronną, chociaż w mniejszym stopniu. Tworzywa termoplastyczne, mimo że mają swoje zastosowania w różnych dziedzinach, nie są odpowiednie do zabezpieczania przed korozją, ponieważ nie tworzą trwałej i skutecznej bariery ochronnej. W branży przemysłowej stosuje się konkretne normy, takie jak ISO 12944, które definiują metody ochrony przed korozją, gdzie główny nacisk kładzie się na odpowiednie materiały i techniki.

Pytanie 38

Proces, w którym jednocześnie nasyca się powierzchnię produktu atomami węgla i azotu, nazywa się

A. azotowanie

B. azotonasiarczanie

C. cyjanowanie

D. borowanie

Cyjanowanie to proces nasycania warstwy wierzchniej metalu atomami węgla oraz azotu, co pozwala uzyskać twardą, odporną na zużycie powierzchnię. Proces ten jest stosowany głównie w przemyśle motoryzacyjnym oraz produkcji narzędzi skrawających, gdzie wymagana jest wysoka wytrzymałość na ścieranie. W cyjanowaniu wykorzystuje się cyjanki, które przenikają do struktury materiału w wysokotemperaturowym środowisku. Dzięki temu uzyskuje się powierzchnię o zwiększonej twardości oraz odporności na korozję. W praktyce, cyjanowanie jest często stosowane do obróbki stalowych części, takich jak zębatki, wały oraz śruby, co znacząco wpływa na ich trwałość i funkcjonalność. Dobre praktyki w wykonywaniu cyjanowania obejmują dokładne przygotowanie powierzchni przed procesem, co zapewnia równomierne nasycenie oraz optymalne właściwości mechaniczne przetworzonych elementów. Standardy stosowane w branży, takie jak ISO 9001, podkreślają znaczenie jakości procesów obróbczych, w tym cyjanowania, dla zapewnienia odpowiedniej wydajności i bezpieczeństwa produktów.

Pytanie 39

Oznaczenie powierzchni wału na rysunku informuje, że należy na wskazanej powierzchni wykonać

A. otwór wielokarbowy.

B. wielowypust.

C. gwint o zarysie trapezowym.

D. obróbkę cieplną.

Wielowypust to istotny element w konstrukcjach mechanicznych, używany głównie do przenoszenia momentu obrotowego pomiędzy różnymi komponentami maszyn. Oznaczenie na rysunku technicznym wskazuje, że na wskazanej powierzchni wału należy wykonać wielowypust. Zgodnie z normą ISO 773, wielowypusty są projektowane w taki sposób, aby zapewnić maksymalną efektywność przenoszenia sił oraz minimalizować ryzyko osunięcia się elementów względem siebie. Przykładem zastosowania wielowypustów mogą być wały napędowe w układach przeniesienia napędu, gdzie wielowypusty umożliwiają precyzyjne połączenie wału z innymi komponentami, takimi jak koła zębate czy sprzęgła. Dobrze zaprojektowany wielowypust pozwala na bezpieczne i efektywne działanie maszyn, a jego wykonanie zgodnie z zaleceniami technicznymi zyskuje znaczenie w kontekście niezawodności i trwałości konstrukcji. Warto również pamiętać, że standardy projektowe i wykonawcze, takie jak DIN 5480, dostarczają wytycznych dotyczących wymiarów i tolerancji, co ma kluczowe znaczenie w procesie produkcji.

Pytanie 40

Jakie są całkowite koszty wytworzenia jednego wałka, jeśli czas obróbki jednej sztuki wynosi 30 minut, koszt materiału to 10 zł/szt, koszt energii elektrycznej to 4 zł/godz., a wynagrodzenie tokarza wynosi 20 zł/godz.?

A. 17 zł

B. 44 zł

C. 22 zł

D. 34 zł

Koszt wytworzenia jednego wałka wynosi 22 zł, co zostało obliczone na podstawie trzech głównych składników: kosztu materiału, kosztu energii elektrycznej oraz kosztu pracy tokarza. Koszt materiału wynosi 10 zł za sztukę. Koszt energii elektrycznej, przy stawce 4 zł za godzinę, wynosi 2 zł za 30 minut, ponieważ obróbka jednego wałka trwa pół godziny. Koszt pracy tokarza, przy stawce 20 zł za godzinę, to również 10 zł za 30 minut. Podsumowując: 10 zł (materiał) + 2 zł (energia) + 10 zł (praca) daje 22 zł. Praktyczne zastosowanie takiego obliczenia jest kluczowe w zarządzaniu kosztami produkcji, co pozwala na lepsze planowanie budżetu oraz ustalanie cen sprzedaży. Znajomość kosztów jednostkowych umożliwia także optymalizację procesu produkcyjnego oraz identyfikację potencjalnych obszarów do redukcji kosztów, co jest zgodne z dobrymi praktykami w zarządzaniu przedsiębiorstwem.

Rozpocznij nowy egzamin

Powrót do strony głównej
