Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 17 marca 2026 23:32
Data zakończenia: 18 marca 2026 00:00

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Kto tworzy plan budowy domu pasywnego?

A. Inspektor z działu budownictwa

B. Przedsiębiorca

C. Instalator systemów solarnych

D. Kierownik budowy

Wybierając inspektora wydziału budownictwa jako osobę odpowiedzialną za tworzenie harmonogramu budowy domu pasywnego, to nie jest dobry wybór. Inspektor w zasadzie zajmuje się nadzorowaniem zgodności z przepisami budowlanymi i kontrolą jakości wykonania, a nie planowaniem prac. Zazwyczaj to inwestor podejmuje decyzje dotyczące finansów i ogólnych założeń, ale on też nie robi harmonogramu. Jego rola to raczej zlecanie etapów budowy, a szczegóły organizacyjne to już zadanie kierownika budowy. Monter instalacji solarnej z kolei nie ma za dużo do powiedzenia, jeśli chodzi o harmonogram budowy, bo jego zadanie to realizacja konkretnej części projektu. Ważne jest, aby zrozumieć, że każda z tych osób ma inną rolę i odpowiedzialność za harmonogram powinna leżeć na kierowniku budowy, bo to on ma wiedzę i umiejętności do ogarnięcia całego procesu budowlanego. Zrozumienie tych ról jest istotne, by uniknąć zamieszania i błędów na budowie, bo to może prowadzić do opóźnień czy dodatkowych kosztów.

Pytanie 2

Połączenie zaciskowe przewodów solarnych z twardymi rurami miedzianymi jest wykonane nieprawidłowo, gdy

A. nie oznaczono pełnego wsunięcia rury do kielicha złączki

B. nie podano numeru porządkowego do opisu połączenia

C. połączenie nie zostało oznaczone jako zaciśnięte

D. brak daty opisującej połączenie

Pełne wsunięcie rury do kielicha złączki jest kluczowym elementem zapewniającym szczelność i trwałość połączenia zaciskowego przewodów solarnych z rurami miedzianymi. Niewłaściwe wsunięcie może prowadzić do wycieku czynników roboczych, a w dłuższej perspektywie – do uszkodzeń systemu. Standardy branżowe, takie jak normy ISO dotyczące połączeń rur, podkreślają konieczność prawidłowego montażu, co zapewnia bezpieczeństwo oraz efektywność działania instalacji. W praktyce, niepełne wsunięcie rury może skutkować osłabieniem połączenia, a także zwiększonym ryzykiem korozji, co negatywnie wpływa na całkowitą wydajność systemu solarnego. Przykładowo, w instalacjach grzewczych, gdzie ciśnienie i temperatura są kluczowe, nieprawidłowe połączenie może prowadzić do poważnych awarii. Dlatego ważne jest, aby każdy element połączenia był dokładnie kontrolowany podczas montażu, co jest zgodne z zaleceniami producentów oraz praktykami inżynieryjnymi.

Pytanie 3

Jakie rodzaje kolektorów słonecznych są najbardziej odpowiednie do montażu w orientacji pionowej?

A. Próżniowe o bezpośrednim przepływie przez absorber.

B. Płaskie.

C. Z selektywną powłoką absorbera.

D. Z przykryciem ze szkła antyrefleksyjnego.

Próżniowe kolektory słoneczne o bezpośrednim przepływie przez absorber są najbardziej efektywne w montażu w pozycji pionowej, ze względu na swoją konstrukcję, która minimalizuje straty ciepła. Próżniowe kolektory składają się z dwóch warstw szklanych, tworzących próżnię, co ogranicza przewodnictwo cieplne i konwekcję. Przy pionowym montażu, te urządzenia mogą efektywnie zbierać energię słoneczną nawet przy niskim kącie padania promieni słonecznych, co jest kluczowe w okresach zimowych lub w regionach o ograniczonej ilości słońca. Dzięki bezpośredniemu przepływowi przez absorber, woda lub inny czynnik roboczy szybko nagrzewają się, co zwiększa efektywność systemu. Przykładem zastosowania mogą być budynki, gdzie przestrzeń na dachach jest ograniczona, a pionowy montaż pozwala na maksymalne wykorzystanie dostępnej powierzchni. Dobre praktyki branżowe wskazują, że instalacja takich kolektorów powinna uwzględniać lokalne warunki atmosferyczne oraz kąt nachylenia, aby zoptymalizować ich wydajność.

Pytanie 4

Wyznacz wartość promieniowania bezpośredniego, mając na uwadze, że promieniowanie rozproszone wynosi 300 W/m², a promieniowanie całkowite 1000 W/m²?

A. 700 W/m²

B. 1000 W/m²

C. 800 W/m²

D. 1300 W/m²

Wybór wartości promieniowania bezpośredniego jako 800 W/m², 1000 W/m² lub 1300 W/m² jest wynikiem nieprawidłowego zrozumienia relacji pomiędzy promieniowaniem całkowitym, rozproszonym i bezpośrednim. Wartość 800 W/m² sugeruje, że dodano promieniowanie rozproszone do całkowitego, co nie jest zgodne z zasadami fizyki promieniowania słonecznego. Promieniowanie całkowite jest sumą promieniowania bezpośredniego i rozproszonego, a nie ich sumą. W przypadku 1000 W/m² jako promieniowania bezpośredniego, użytkownik zakłada, że promieniowanie rozproszone nie odgrywa żadnej roli, co jest błędnym założeniem. Promieniowanie całkowite nie może być mniejsze niż suma promieniowania bezpośredniego i rozproszonego. Jeszcze bardziej myląca jest odpowiedź 1300 W/m², która przekracza wartość promieniowania całkowitego, co jest fizycznie niemożliwe. Te typowe błędy mogą wynikać z niepełnego zrozumienia podstawowych zasad dotyczących energii słonecznej i jej wpływu na obiekty budowlane. Kluczowe jest, aby zrozumieć, że w analizach dotyczących energii słonecznej, poprawne obliczenia są niezbędne do oceny efektywności systemów energetycznych i podejmowania świadomych decyzji projektowych. Właściwe interpretacje danych promieniowania są podstawą dobrych praktyk w inżynierii energetycznej oraz architekturze, co podkreśla znaczenie zrozumienia tych koncepcji.

Pytanie 5

W czasie zimowym można wykorzystać odwrócony cykl cieczy roboczej w systemie solarnym do eliminacji śniegu oraz rozmrażania lodu na powierzchni kolektorów słonecznych?

A. płaskich cieczowych

B. próżniowo-rurowych

C. rurowych heat-pipe

D. płaskich próżniowych

Odpowiedzi takie jak "rurowych heat-pipe", "płaskich próżniowych" oraz "próżniowo-rurowych" nie są odpowiednie w kontekście usuwania śniegu i rozmrażania lodu z powierzchni kolektorów słonecznych. Kolektory rurowe heat-pipe działają na zupełnie innej zasadzie; ich konstrukcja opiera się na wykorzystaniu rur wypełnionych cieczą, która odparowuje i skrapla się, ale nie zapewniają one możliwości aktywnego podgrzewania powierzchni w celu usunięcia zalegających zanieczyszczeń. Dodatkowo, kolektory płaskie próżniowe charakteryzują się izolacją, która może utrudniać transfer ciepła do środowiska zewnętrznego, co czyni je mniej efektywnymi w kontekście odśnieżania. Próżniowo-rurowe systemy, mimo że oferują wysoką efektywność w zbieraniu energii słonecznej, również nie są zaprojektowane do aktywnego podgrzewania powierzchni kolektorów, co ogranicza ich funkcjonalność w zimowych warunkach. Typowym błędem myślowym jest przypuszczenie, że wszystkie typy kolektorów mogą być używane w tych samych warunkach; wybór odpowiedniego rodzaju systemu słonecznego powinien być dostosowany do specyficznych potrzeb oraz warunków lokalnych, co jest kluczowe dla zapewnienia efektywności energetycznej i trwałości instalacji.

Pytanie 6

Na aksonometrycznym widoku instalacji ogrzewczej w skali 1:100 miedziany pion ma długość 20 cm. Jaką ilość przewodów miedzianych trzeba nabyć do montażu tego pionu?

A. 0,2 m

B. 20 m

C. 200 m

D. 2 m

Odpowiedź 20 m jest poprawna, ponieważ w rzucie aksonometrycznym przy skali 1:100 każdy 1 cm na rysunku odpowiada 100 cm w rzeczywistości. Zatem, jeśli długość miedzianego pionu na rzucie wynosi 20 cm, to w rzeczywistości jego długość wynosi 20 cm x 100 = 2000 cm, co przekłada się na 20 m. W praktyce, przy montażu instalacji grzewczej, ważne jest, aby dokładnie obliczyć długości potrzebnych przewodów, aby uniknąć niedoborów materiałów i zapewnić sprawny proces instalacji. Dobre praktyki w branży zalecają także uwzględnienie dodatkowych długości na zakręty, połączenia oraz ewentualne błędy pomiarowe, co jest istotne w kontekście precyzyjnych obliczeń. Zrozumienie skali i przeliczeń jest kluczowe dla efektywnego planowania oraz realizacji instalacji, co może wpłynąć na jej efektywność energetyczną oraz koszty eksploatacji.

Pytanie 7

Do pełnego systemu fotowoltaicznego, który produkuje energię elektryczną z wykorzystaniem energii słonecznej, zaliczają się:

A. powietrzna pompa, elektroniczny mikroprocesorowy system sterujący, elektroniczna pompa wody, zestaw montażowy zawierający kable, rury, zawiesia

B. panele fotowoltaiczne, falownik, konstrukcja montażowa na dach, konektor, przewód solarny, naczynie przeponowe

C. kolektor płaski, zasobnik dwuwężownicowy, grupa hydrauliczna, naczynie przeponowe

D. panele fotowoltaiczne, inwerter sieciowy, konstrukcja montażowa na dach, konektor

Poprawna odpowiedź zawiera kluczowe komponenty systemu fotowoltaicznego, który jest niezbędny do efektywnej konwersji promieniowania słonecznego na energię elektryczną. Panele fotowoltaiczne są sercem systemu, ponieważ to w nich zachodzi proces fotowoltaiczny, w wyniku którego energia słoneczna jest przekształcana w prąd stały. Inwerter sieciowy, z kolei, jest odpowiedzialny za konwersję prądu stałego na prąd zmienny, który jest kompatybilny z siecią energetyczną. Konstrukcja montażowa na dach zapewnia stabilność i odpowiednie ustawienie paneli, co maksymalizuje ich wydajność. Konektory służą do bezpiecznego połączenia wszystkich elementów systemu, zapewniając jednocześnie odpowiednią ochronę przed warunkami atmosferycznymi. Ważne jest, aby każdy z tych elementów był zgodny z obowiązującymi standardami branżowymi, co wpływa na trwałość i efektywność całego systemu. Na przykład stosowanie wysokiej jakości materiałów do montażu i komponentów zwiększa niezawodność i żywotność instalacji. Dobrze zaprojektowany system fotowoltaiczny nie tylko przyczynia się do oszczędności energii, ale również zmniejsza emisję CO2, wspierając działania na rzecz zrównoważonego rozwoju.

Pytanie 8

Jakie rodzaje diod chronią przed termicznym uszkodzeniem paneli fotowoltaicznych podłączonych szeregowo?

A. Bocznikujące

B. Impulsowe

C. Tunelowe

D. Blokujące

Wybór diod impulsowych jest niewłaściwy, ponieważ są one zaprojektowane do obsługi krótkotrwałych impulsów prądowych, a nie do ciągłego zarządzania prądem w systemach fotowoltaicznych. Diody impulsowe nie mają zdolności do zapobiegania uszkodzeniom termicznym spowodowanym przez niejednolite obciążenie paneli, co jest kluczowe w aplikacjach PV. Diody tunelowe, choć mają swoje zastosowanie w specjalistycznych obwodach, nie są odpowiednie w kontekście ochrony paneli słonecznych, gdyż działają na zupełnie innej zasadzie, bazując na efekcie tunelowym, który nie jest związany z zarządzaniem prądem w systemach energetycznych. Natomiast diody blokujące, które są używane głównie do zapobiegania przepływowi prądu w stronę przeciwną, również nie odpowiadają na problem termicznych uszkodzeń paneli. Ich funkcja polega na ochronie przed odwróconym przepływem prądu, ale nie rozwiązują problemu nierównomiernego obciążenia, które prowadzi do efektu hot-spot. W praktyce, wybór diod do systemu PV powinien opierać się na ich zdolności do zarządzania warunkami pracy paneli, a nie na ich możliwości przepuszczania prądu lub blokowania go. Niezrozumienie roli, jaką pełnią diody bocznikujące, może prowadzić do poważnych błędów w projektowaniu i eksploatacji systemów fotowoltaicznych, co w dłuższej perspektywie naraża inwestycje na straty energetyczne i finansowe.

Pytanie 9

Aby zrealizować połączenia instalacji ciepłej wody użytkowej z rur PPR, należy skorzystać ze zgrzewarki

A. kielichowej

B. elektrooporowej

C. doczołowej

D. punktowej

Zgrzewarka kielichowa jest najodpowiedniejszym narzędziem do łączenia rur PPR w instalacjach ciepłej wody użytkowej, ponieważ zapewnia stabilne i trwałe połączenie dzięki procesowi zgrzewania, który polega na podgrzewaniu materiałów do temperatury topnienia, a następnie ich łączeniu. W praktyce, podczas używania zgrzewarki kielichowej, końcówka rury PPR jest włożona w kielich złączki, a następnie poddawana działaniu wysokiej temperatury. W efekcie, materiał rury i złączki topnieje, a po schłodzeniu tworzy mocne i hermetyczne połączenie. Zastosowanie tej metody jest zgodne z normami PN-EN 12201 dotyczącymi instalacji wodociągowych i zapewnia, że połączenia są odporne na wysokie ciśnienia oraz temperatury. W instalacjach ciepłej wody użytkowej, gdzie wysokie ciśnienie i temperatura mogą być normą, kluczowe jest wykorzystanie właśnie tej metody, co podkreśla jej popularność w branży budowlanej oraz instalacyjnej.

Pytanie 10

Jakie urządzenie służy do pomiaru temperatury zamarzania mieszanki glikolowej w systemie solarnym?

A. higrometr.

B. glukometr.

C. decibelometr.

D. refraktometr.

Refraktometr to naprawdę ważne narzędzie, zwłaszcza przy analizie stężenia roztworów. W kontekście systemów solarnych, gdzie korzystamy z glikolu, to jest niezbędne, bo te mieszanki zapobiegają zamarzaniu. Działa to tak, że mierzy współczynnik załamania światła, co pozwala dokładnie określić, jak mocny jest roztwór. Im więcej glikolu w mieszance, tym niższa temperatura zamarzania, a to ma spore znaczenie w chłodniejszych warunkach. Z mojego doświadczenia wynika, że inżynierowie regularnie używają refraktometrów, żeby monitorować i dostosowywać stężenie roztworu. Dzięki temu wszystko działa lepiej i dłużej. Fajnie jest, gdy takie pomiary stają się rutyną, bo można szybko wychwycić potencjalne problemy z zamarzaniem płynu, co w efekcie zmniejsza ryzyko awarii.

Pytanie 11

Jaką obudowę o oznaczeniu stopnia ochrony należy zastosować w przypadku urządzenia elektrycznego działającego w zapylonym środowisku?

A. IP 2X

B. IP 45

C. IP 65

D. IP 46

Użytkownicy często mylą znaczenie stopni ochrony klasyfikowanych wg IP, co może prowadzić do wyboru niewłaściwej obudowy dla urządzeń elektrycznych w zapylonym środowisku. Odpowiedzi takie jak IP 46, IP 45 oraz IP 2X, choć mogą wydawać się odpowiednie, nie spełniają rzeczywistych wymagań ochronnych w takich warunkach. Obudowa IP 46 zapewnia ochronę przed pyłem, ale nie gwarantuje całkowitej szczelności, co oznacza, że drobne cząsteczki mogą nadal wnikać do wnętrza urządzenia. Podobnie, IP 45 oferuje jedynie ograniczoną ochronę przed pyłem i cieczą, co sprawia, że nie jest wystarczająca w trudnym, zapylonym otoczeniu. IP 2X z kolei odnosi się do ochrony przed dostępem do części niebezpiecznych, ale nie odnosi się do ochrony przed pyłem ani cieczą, co czyni ją nieodpowiednią dla takich zastosowań. Wybór niewłaściwego stopnia ochrony może prowadzić do poważnych uszkodzeń urządzeń, a także zwiększać ryzyko awarii i przestojów produkcyjnych. Dlatego kluczowe jest, aby przy wyborze obudowy kierować się nie tylko oznaczeniem IP, ale również zrozumieniem specyficznych potrzeb środowiskowych danego zastosowania, co powinno być podparte odpowiednimi normami, takimi jak IEC 60529.

Pytanie 12

W systemach pomp ciepła typu split czynnościom serwisowym nie podlega

A. tacka skroplin

B. filtr w układzie wodnym

C. parownik

D. obudowa pompy ciepła

Obudowa pompy ciepła jest elementem konstrukcyjnym, który nie wymaga regularnych czynności konserwacyjnych w takiej samej mierze jak inne komponenty systemu. Jej główną funkcją jest ochrona wewnętrznych mechanizmów przed niekorzystnymi warunkami atmosferycznymi oraz zapewnienie estetycznego wyglądu urządzenia. W praktyce, konserwacja obudowy pompy ciepła ogranicza się zazwyczaj do sporadycznego czyszczenia z zewnątrz oraz sprawdzania stanu ogólnego. W odróżnieniu od filtrów czy parownika, które wymagają cyklicznej wymiany lub czyszczenia, obudowa nie jest elementem, który ulega zużyciu w wyniku działania cieplno-chłodniczego. Implementacja regularnej konserwacji innych elementów, takich jak tacka skroplin, jest kluczowa dla zapewnienia efektywności energetycznej oraz prawidłowego działania całego systemu. Zgodnie z najlepszymi praktykami branżowymi, zaleca się dokumentowanie przeprowadzonych przeglądów i konserwacji, co przyczynia się do wydłużenia żywotności urządzenia.

Pytanie 13

Jak należy łączyć miedziane rury z rurami ze stali ocynkowanej?

A. Używa się specjalnej złączki mosiężnej jako przejściowej

B. Lutuje się miedzianą złączkę do stalowej rury

C. Lutuje się stalową złączkę do miedzianej rury

D. Zaciska się miedzianą rurę na stalowej rurze

Stosowanie specjalnej przejściowej złączki mosiężnej jest właściwym rozwiązaniem przy łączeniu rur miedzianych ze stalowymi. Mosiądz, będący stopem miedzi i cynku, stanowi doskonały materiał do takich zastosowań, ponieważ łączy w sobie korzystne właściwości obu metali. Złączki mosiężne zapewniają trwałe i szczelne połączenia, które są odporne na korozję oraz różnice temperatur. W praktyce, w instalacjach wodociągowych czy grzewczych, gdzie często występują różne materiały, zastosowanie mosiądzu jako łącznika minimalizuje ryzyko wystąpienia reakcji galwanicznych, które mogą prowadzić do osłabienia połączeń. Ważne jest, aby podczas montażu zapewnić odpowiednią jakość złączek oraz przestrzegać norm i standardów branżowych, takich jak PN-EN 1254, które regulują kwestie dotyczące materiałów i metod łączenia rur. Dobrą praktyką jest również stosowanie uszczelek, aby zapewnić szczelność połączenia, co jest kluczowe w instalacjach hydraulicznych.

Pytanie 14

Pompa ciepła przez 20 dni dostarczała do domu jednorodzinnego energię równą 2 040 kWh. Jaki jest wskaźnik efektywności energetycznej, jeśli średnia moc pobrana wynosi 2,5 kW?

A. 4,08

B. 40,80

C. 17,00

D. 1,70

Wskaźnik efektywności energetycznej, czyli ten COP (Coefficient of Performance), to ważny element, gdy mówimy o wydajności pompy ciepła. Tutaj mamy do obliczenia, ile energii pompa dostarcza, a ile sama zużywa. Jeśli weźmiemy 2 040 kWh jako energię dostarczoną, to musimy policzyć, ile energii elektrycznej pompa zużyła. Robimy to, mnożąc średnią moc pompy (2,5 kW) przez czas, w którym pracowała. Pracując przez 20 dni, czyli 480 godzin (20 dni x 24h), uzyskujemy 2,5 kW x 480 h = 1 200 kWh. Więc nasz COP wyjdzie 2 040 kWh / 1 200 kWh = 1,70. To fajny przykład, bo pokazuje, jak pompy ciepła mogą pomóc w oszczędzaniu energii, a to ważne nie tylko dla budownictwa, ale i dla środowiska. Wysoki COP oznacza, że system działa dobrze, a to przecież jest istotne, gdy myślimy o zrównoważonym rozwoju.

Pytanie 15

Aby instalacja solarna osiągnęła maksymalną wydajność cieplną w okresie letnim, kolektor słoneczny powinien być zainstalowany na

A. północnej stronie dachu pod kątem 60°

B. południowej stronie dachu pod kątem 30°

C. południowej stronie dachu pod kątem 60°

D. północnej stronie dachu pod kątem 30°

Usytuowanie kolektora słonecznego na południowej połaci dachu w kącie nachylenia 30° jest optymalne dla maksymalizacji wydajności cieplnej instalacji solarnej w okresie letnim. Południowa ekspozycja zapewnia najlepszy dostęp do promieni słonecznych w ciągu dnia, co jest kluczowe dla generowania energii cieplnej. Kąt nachylenia 30° umożliwia efektywne wychwytywanie promieniowania słonecznego, minimalizując jednocześnie straty spowodowane odbiciem światła. Dodatkowo, taki kąt nachylenia jest zgodny z najlepszymi praktykami inżynieryjnymi, które wskazują, że dla instalacji solarnych montowanych w strefie umiarkowanej, kąt nachylenia powinien wynosić od 30° do 45°, co zwiększa efektywność absorpcji energii słonecznej. W praktyce, zastosowanie tego typu konfiguracji skutkuje wyższą temperaturą czynnika grzewczego i większą produkcją energii, co pozwala na lepsze zaspokojenie potrzeb cieplnych budynków w okresie letnim, a także na oszczędności w kosztach energii.

Pytanie 16

Podczas wymiany separatora powietrza w grupie solarnej należy go zamontować na

A. zasilaniu kolektora za pompą

B. zasilaniu kolektora przed pompą

C. powrocie z kolektora za zaworem odcinającym

D. powrocie z kolektora przed zaworem odcinającym

Separator powietrza powinien być zamontowany na powrocie z kolektora za zaworem odcinającym, ponieważ jego zadaniem jest usuwanie powietrza z instalacji, co jest kluczowe dla prawidłowego funkcjonowania systemu grzewczego. Umiejscowienie separatora na powrocie zapewnia, że powietrze, które może gromadzić się w systemie, zostanie usunięte przed ponownym wprowadzeniem wody do kolektora słonecznego. Położenie za zaworem odcinającym jest również istotne, ponieważ w sytuacji, gdy system wymaga konserwacji lub naprawy, można odciąć przepływ wody, co umożliwia bezpieczne i efektywne serwisowanie separatora. Dodatkowo, praktyka montażu separatora powietrza w tym miejscu jest zgodna z normami branżowymi, które zalecają dbałość o skuteczną cyrkulację wody oraz minimalizację ryzyka wystąpienia zjawiska kawitacji, które może prowadzić do uszkodzenia pompy. Właściwe umiejscowienie separatora wpływa również na poprawę efektywności energetycznej całego systemu, co jest istotne w kontekście oszczędności oraz zrównoważonego rozwoju.

Pytanie 17

Jakie jest uboczne wytwarzanie podczas produkcji biodiesla?

A. metanol

B. etanol

C. glikol

D. gliceryna

Gliceryna jest produktem ubocznym procesu transestryfikacji, który jest kluczowym etapem w wytwarzaniu biodiesla. W tym procesie oleje roślinne lub tłuszcze zwierzęce reagują z alkoholem, najczęściej metanolem lub etanolem, w wyniku czego powstają estry kwasów tłuszczowych, czyli biodiesel, oraz gliceryna. Gliceryna jest cennym surowcem, który może być wykorzystywany w różnych gałęziach przemysłu, takich jak kosmetyki, farmaceutyki czy jako składnik w produkcji żywności. Przykładem praktycznego zastosowania gliceryny jest jej rola jako substancji nawilżającej w produktach pielęgnacyjnych, a także jako środek słodzący w żywności. W przemyśle biodieselowym, odzyskiwanie gliceryny z procesu produkcji biodiesla zgodnie z normami i najlepszymi praktykami pozwala na zwiększenie efektywności ekonomicznej całego procesu, co stanowi istotny element zrównoważonego rozwoju. Warto zaznaczyć, że odpowiednie zarządzanie produktem ubocznym, takim jak gliceryna, wpisuje się w strategie minimalizacji odpadów oraz maksymalizacji wartości surowców, co jest kluczowe w nowoczesnym przemyśle ekologicznym.

Pytanie 18

W trakcie przerwy urlopowej przewiduje się brak odbioru ciepła z kolektorów słonecznych. Aby uniknąć przegrzania systemu solarnego, konieczne jest aktywowanie w sterowniku opcji chłodzenia, która polega na

A. zmianie czynnika w instalacji na czas przerwy urlopowej

B. zatrzymaniu pomp obiegowych

C. działaniu pomp obiegowych w nocy

D. opróżnieniu instalacji na czas przerwy urlopowej

Wiesz, odpowiedzi, które sugerują wymianę czynnika w instalacji albo wyłączenie pomp, to błąd i mogą naprawdę namieszać w systemach solarnych. Wymiana czynnika podczas urlopu to kiepski pomysł – wiąże się to z dużymi kosztami i może doprowadzić do tego, że ciepło zacznie się rozprzestrzeniać w systemie, co jest ryzykowne, zwłaszcza gdy instalacja nie działa. Wyłączenie pomp to kolejny zły ruch. Bez cyrkulacji cieczy może dojść do stagnacji, co skutkuje przegrzaniem, a to już grozi uszkodzeniem sprzętu. A opróżnianie instalacji? Też nie jest dobrym pomysłem, bo przez to system gorzej odzyskuje energię po przerwie. Może to też zatykać rury i prowadzić do kosztownych napraw. Kluczowy błąd to myślenie, że unikając obiegu cieczy rozwiążemy problem z ciepłem. Tak naprawdę odpowiednia cyrkulacja jest mega ważna w każdym systemie grzewczym, a zwłaszcza w solarnym.

Pytanie 19

Aby skutecznie spalić drewno, należy dobrać kocioł, który będzie w stanie wygenerować wymaganą energię po

A. czterech załadowaniach

B. dwóch załadowaniach

C. trzech załadowaniach

D. jednym załadowaniu

Wybór kotła, który wymaga trzech, dwóch lub czterech załadowań do osiągnięcia wymaganej ilości energii, wskazuje na nieefektywność procesu spalania. W przypadku kotłów grzewczych, istotne jest, aby były one w stanie maksymalnie wykorzystać energię zawartą w drewnie, co osiąga się dzięki odpowiedniej konstrukcji oraz zastosowaniu nowoczesnych technologii spalania. Wybierając kocioł, który potrzebuje więcej niż jednego załadowania, użytkownik naraża się na dodatkowe koszty operacyjne, ponieważ częste załadunki oznaczają większe zużycie paliwa oraz większą emisję spalin. Ponadto, kotły, które wymagają wielu załadowań, mogą nie spełniać standardów efektywności energetycznej, co może prowadzić do konieczności zastosowania dodatkowych urządzeń do oczyszczania spalin, zwiększając tym samym całkowite koszty eksploatacji. Kluczowe jest zrozumienie, że efektywne wykorzystanie energii z drewna wymaga nie tylko odpowiedniego kotła, ale również prawidłowego doboru paliwa oraz technik spalania. Wybór kotła, który nie spełnia tych wymagań, prowadzi do suboptymalnych rezultatów, co może być szkodliwe zarówno dla portfela, jak i dla środowiska.

Pytanie 20

Podstawowym urządzeniem do pomiaru i analizy charakterystyki prądowo-napięciowej jest

A. regulator ładowania.

B. refraktometr.

C. falownik szeregowy.

D. czujnik natężenia promieniowania słonecznego.

Czujnik natężenia promieniowania słonecznego, znany również jako pyranometr, jest kluczowym urządzeniem w systemach fotowoltaicznych do pomiaru charakterystyki prądowo-napięciowej. Jego podstawową funkcją jest określenie całkowitego natężenia promieniowania słonecznego padającego na powierzchnię ogniw fotowoltaicznych. To pomiar, który pozwala na ocenę wydajności paneli słonecznych w różnych warunkach oświetleniowych. Dokładne pomiary natężenia promieniowania są niezbędne do analizy charakterystyki prądowo-napięciowej, co jest istotne dla optymalizacji pracy systemów PV. W praktyce, w oparciu o te dane, można dostosowywać ustawienia systemu, aby maksymalizować produkcję energii. W branży stosuje się różne standardy, takie jak IEC 61724, które określają metody pomiaru wydajności systemów fotowoltaicznych, a czujniki te są nieodłącznym elementem tych procesów. Ich zastosowanie jest nie tylko kluczowe w badaniach naukowych, ale również w codziennym użytkowaniu instalacji fotowoltaicznych, wpływając na efektywność energetyczną i rentowność inwestycji.

Pytanie 21

Przy opracowywaniu kosztorysu, należy wskazać, gdzie powinny być zainstalowane kolektory słoneczne. Które z poniższych miejsc jest niewłaściwe dla ich montażu?

A. Na dachu skośnym pod kątem 45º na północ

B. Na dachu skośnym pod kątem 45º na południe

C. Na gruncie pod kątem 45º na południe

D. Na dachu płaskim pod kątem 45º na południe

Montaż kolektorów słonecznych na dachu skośnym pod kątem 45º na północ jest niewskazany, ponieważ kolektory te powinny być umieszczane w miejscach o maksymalnej ekspozycji na promieniowanie słoneczne. W Polsce najlepszym rozwiązaniem jest lokowanie ich na dachach skierowanych na południe, co zapewnia optymalną wydajność energetyczną. Kolektory słoneczne działają najlepiej, gdy są ustawione pod odpowiednim kątem, co pozwala na jak najefektywniejsze pochłanianie promieni słonecznych przez cały dzień. W praktyce, montaż kolektorów na stronach północnych prowadzi do znaczącego spadku ich efektywności, ponieważ ta strona dachu ma znacznie ograniczoną ilość światła słonecznego w ciągu roku. Warto również zwrócić uwagę, że różne normy dotyczące instalacji systemów solarnych, takie jak EN 12975, zalecają ustawienie kolektorów w kierunku południowym, aby zmaksymalizować ich wydajność oraz efektywność energetyczną, co jest kluczowe w kontekście zmniejszenia kosztów energii i zwiększenia efektywności wykorzystania odnawialnych źródeł energii.

Pytanie 22

Na rysunku przedstawiono oznaczenie graficzne kotła

A. na paliwo stałe.

B. na paliwo płynne.

C. na paliwo gazowe.

D. elektrycznego.

Odpowiedź "na paliwo stałe" jest poprawna, ponieważ oznaczenie graficzne kotła na rysunku odpowiada symbolice stosowanej w polskich normach dotyczących instalacji grzewczych. Kotły na paliwo stałe, takie jak węgiel, drewno czy pelet, są powszechnie wykorzystywane w systemach grzewczych, zwłaszcza w budynkach jednorodzinnych. Oznaczenie to jest istotne dla projektantów instalacji grzewczych, ponieważ umożliwia identyfikację źródła ciepła oraz jego charakterystyki. Zastosowanie kotłów na paliwo stałe wiąże się z koniecznością zapewnienia odpowiedniego systemu wentylacji oraz odprowadzania spalin. Warto dodać, że w ostatnich latach, z uwagi na rosnące wymagania dotyczące ochrony środowiska, wprowadzane są normy regulujące emisję spalin z takich kotłów, co wpływa na ich konstrukcję i dobór materiałów. Użytkownik powinien być świadomy, że odpowiedni dobór kotła w zależności od rodzaju paliwa ma kluczowe znaczenie dla efektywności energetycznej budynku oraz obniżenia kosztów eksploatacyjnych.

Pytanie 23

Jaka jest sprawność ogniwa fotowoltaicznego z krzemu monokrystalicznego, które jest produkowane masowo?

A. 14 do 17%

B. 5 do 9%

C. 27 do 32%

D. 23 do 27%

Odpowiedź 14 do 17% jest prawidłowa, ponieważ sprawność ogniw fotowoltaicznych wykonanych z krzemu monokrystalicznego, produkowanych w skali masowej, zazwyczaj mieści się w tym zakresie. Krzem monokrystaliczny jest znany z wysokiej efektywności konwersji energii słonecznej na energię elektryczną, co czyni go jednym z najczęściej stosowanych materiałów w przemyśle fotowoltaicznym. Wartości sprawności w przedziale 14 do 17% są zgodne z danymi dostarczanymi przez producentów ogniw oraz różnorodne badania branżowe. Przy projektowaniu systemów fotowoltaicznych, takie ogniwa są często wybierane ze względu na ich optymalny stosunek jakości do ceny, co zapewnia efektywne wykorzystanie dostępnej powierzchni w instalacjach solarnych. Na przykład, instalacje wykorzystujące panele z krzemu monokrystalicznego są często preferowane w miastach, gdzie przestrzeń na dachach jest ograniczona. Dodatkowo, zgodnie z normami IEC 61215, ogniwa te muszą przechodzić szereg testów dotyczących ich wydajności oraz trwałości, co dodatkowo potwierdza ich jakość i niezawodność.

Pytanie 24

Jakiego rodzaju zgrzewarki używa się do łączenia rur z PP-R w systemach ciepłej wody użytkowej?

A. Doczołowej

B. Trzpieniowej

C. Elektrooporowej

D. Polifuzyjnej

Wybór zgrzewarki doczołowej do łączenia rur z PP-R w instalacjach ciepłej wody użytkowej jest błędny, ponieważ ta metoda jest przeznaczona głównie do łączenia elementów metalowych lub innych materiałów, które wymagają innej technologii zgrzewania. Zgrzewarka doczołowa działa na zasadzie zgrzewania dwóch końców materiałów pod wysoką temperaturą, co nie jest efektywne w przypadku polipropylenu, który wymaga podgrzewania powierzchni zgrzewu, a nie bezpośredniego kontaktu z wysokotemperaturowym źródłem ciepła. Podobnie, zgrzewarka trzpieniowa, choć może mieć swoje zastosowanie w innych dziedzinach, nie jest przeznaczona do łączenia rur z PP-R, gdyż proces ten jest nieprzystosowany do charakterystyki materiału, co prowadzi do słabej jakości połączeń, a więc i potencjalnych wycieków. W przypadku zgrzewarki elektrooporowej, mimo że jest ona stosowana w innych instalacjach, metoda ta również nie jest preferowana do rur PP-R, ponieważ polega na zastosowaniu elektrycznych oporów do wytwarzania ciepła, co może nie zapewnić odpowiedniej temperatury do zgrzewania polipropylenu. Kontrastując z tymi metodami, zgrzewarka polifuzyjna, ze względu na swoje właściwości, pozwala na precyzyjne i bezpieczne łączenie rur PP-R, co jest kluczowe dla zapewnienia długotrwałej i efektywnej eksploatacji systemów ciepłej wody użytkowej.

Pytanie 25

Do uzupełnienia systemu solarnego, który wspomaga produkcję ciepłej wody użytkowej, powinno się zastosować

A. roztwór soli kuchennej

B. wodę z instalacji kotła centralnego ogrzewania

C. mieszaninę glikolu propylenowego i wody

D. wodę destylowaną

Mieszanina glikolu propylenowego i wody jest optymalnym wyborem do napełnienia instalacji solarnej wspomagającej wytwarzanie ciepłej wody użytkowej. Glikol propylenowy działa jako środek antyzamarzający, co jest kluczowe w przypadku systemów solarnych, szczególnie w chłodniejszych klimatach. Dzięki jego stosunkowo niskiej toksyczności, glikol propylenowy jest bezpieczny dla środowiska i zdrowia, co czyni go preferowanym rozwiązaniem. Taki roztwór nie tylko zapobiega zamarzaniu cieczy w instalacji, ale także zwiększa efektywność przenoszenia ciepła. W praktyce, mieszanka ta pozwala na dłuższe eksploatowanie systemu solarnego bez ryzyka uszkodzeń spowodowanych niskimi temperaturami. W standardach branżowych i zaleceniach producentów instalacji solarnych, tego rodzaju roztwory są powszechnie polecane, co podkreśla ich znaczenie w zapewnieniu niezawodności i wydajności systemu."

Pytanie 26

Podstawą do stworzenia szczegółowego kosztorysu instalacji pompy ciepła są

A. katalogi nakładów rzeczowych

B. harmonogramy prac

C. aprobacje techniczne

D. atestacje higieniczne

Podstawą opracowania kosztorysu szczegółowego instalacji pompy ciepła są katalogi nakładów rzeczowych, które stanowią kluczowe narzędzie dla inżynierów i kosztorysantów. Katalogi te zawierają szczegółowe informacje na temat kosztów materiałów, robocizny i innych nakładów, co pozwala na precyzyjne oszacowanie całkowitego kosztu inwestycji. Przykładowo, przy instalacji pompy ciepła ważne jest uwzględnienie kosztów nie tylko samej pompy, ale także materiałów niezbędnych do montażu, takich jak rury, izolacje, czy armatura. Korzystanie z aktualnych katalogów, takich jak KNR (Katalogi Nakładów Rzeczowych) lub ZK (Zbiory Kosztorysowe), zapewnia, że kosztorys będzie zgodny z rynkowymi standardami i rzeczywistymi cenami, co jest niezbędne dla efektywnego zarządzania budżetem projektu. Dobre praktyki w tej dziedzinie obejmują również regularne aktualizowanie danych w kosztorysach oraz analizowanie cen rynkowych, co umożliwia dostosowanie kosztorysu do zmieniających się warunków rynkowych.

Pytanie 27

Aby osiągnąć jak najlepszą efektywność całorocznej instalacji słonecznej do podgrzewania wody użytkowej w Polsce, kolektory powinny być ustawione pod kątem w stronę południową względem poziomu wynoszącym:

A. 70°

B. 20°

C. 45°

D. 90°

Ustawienie kolektorów słonecznych pod kątem 45° jest uznawane za najlepszą praktykę w Polsce, co wynika z potrzeb optymalizacji wydajności energetycznej. Kąt ten zbliża się do średniej szerokości geograficznej kraju, która wynosi około 52°, co przekłada się na maksymalne wykorzystanie promieniowania słonecznego w ciągu roku. Kolektory ustawione pod tym kątem efektywnie zbierają energię słoneczną, minimalizując straty związane z kątami padania promieni słonecznych w różnych porach roku. Dodatkowo, ustawienie pod kątem 45° korzystnie wpływa na śnieg i deszcz, ponieważ ułatwia ich zsuwanie się z powierzchni kolektorów, co zapewnia ich długotrwałą efektywność. W praktyce, instalacje orientowane na południe z takim kątem są w stanie zwiększyć wydajność systemu o około 10-15% w porównaniu do innych bardziej ekstremalnych kątów. Aby zapewnić sobie maksymalne korzyści, warto także zwrócić uwagę na lokalne warunki atmosferyczne oraz cienie od otaczających obiektów, co podkreśla znaczenie kompleksowego podejścia do projektowania systemów solarnych.

Pytanie 28

Aby podłączyć kocioł na biomasę do wymiennika c.w.u w wodnej instalacji grzewczej w systemie otwartym, można zastosować rurę

A. Alu-PEX

B. ze stali ocynkowanej

C. z polipropylenu

D. ze stali nierdzewnej

Stal nierdzewna jest materiałem, który doskonale sprawdza się w instalacjach grzewczych, w tym w podłączeniach kotłów na biomasę do wężownic zasobników c.w.u. W porównaniu z innymi materiałami, stal nierdzewna charakteryzuje się wysoką odpornością na korozję oraz na wysokie temperatury i ciśnienia, co jest kluczowe w instalacjach, gdzie zachodzi transfer energii cieplnej. Zastosowanie stali nierdzewnej zapewnia długotrwałość i niezawodność połączenia, co jest istotne dla użytkowników szukających efektywnych i bezpiecznych rozwiązań. Przykładowo, w wielu nowoczesnych instalacjach grzewczych w budynkach mieszkalnych, stal nierdzewna jest preferowanym materiałem do tworzenia węzłów ciepłowniczych oraz do łączenia elementów takich jak kotły, zasobniki czy wymienniki ciepła. Dodatkowo, stosowanie stali nierdzewnej często jest zgodne z wymogami norm budowlanych oraz standardów dotyczących instalacji grzewczych, co zwiększa bezpieczeństwo oraz efektywność systemów grzewczych.

Pytanie 29

Parametr, który nie jest uwzględniany w analizie glikolu, to

A. barwa

B. temperatura zamarzania

C. przewodność elektryczna

D. odczyn

Przewodność elektryczna rzeczywiście nie jest kluczowym parametrem branym pod uwagę przy badaniu właściwości glikolu. W kontekście analizy glikolu, istotne są takie parametry jak odczyn, temperatura zamarzania oraz barwa, które mają znaczenie dla jego użyteczności w różnych zastosowaniach przemysłowych i technicznych. Odczyn (pH) glikolu wpływa na jego stabilność chemiczną oraz interakcje z innymi substancjami, co jest kluczowe w systemach chłodniczych. Temperatura zamarzania jest istotna, ponieważ determinuje, w jakich warunkach glikol może być efektywnie stosowany, zwłaszcza w klimatach o niskich temperaturach. Barwa może wskazywać na obecność zanieczyszczeń lub degradacji substancji. W praktyce, normy branżowe, takie jak ASTM D1384, określają metody testowania tych parametrów, co zapewnia ich wiarygodność i użyteczność w zastosowaniach inżynieryjnych. Dlatego znajomość tych właściwości jest kluczowa dla inżynierów i techników zajmujących się systemami chłodzenia i innymi zastosowaniami glikolu.

Pytanie 30

W rozwinięciu systemu grzewczego na energię słoneczną w skali 1:50, długość odcinka pionowego z miedzi wynosi 100 mm. Jaką długość przewodu miedzianego trzeba nabyć do zainstalowania tego pionu?

A. 500,0 m

B. 5,0 m

C. 50,0 m

D. 0,5 m

Wybór błędnej odpowiedzi na to pytanie może wynikać z kilku powszechnych nieporozumień związanych z interpretacją skali i jednostek miary. Odpowiedzi sugerujące długości takie jak 0,5 m, 50,0 m czy 500,0 m pokazują, że osoby udzielające tych odpowiedzi mogły nie wziąć pod uwagę faktu, że długości przedstawione w skali muszą być przeliczone w odpowiedni sposób. Na przykład, wybór 0,5 m może sugerować, że użytkownik sądził, że łatwo jest pomnożyć długość na planie bez uwzględnienia skali. Z kolei odpowiedź 50,0 m odzwierciedla błędne założenie, że długość na planie odpowiada rzeczywistej długości bez mnożenia przez skale, co prowadzi do znacznego przeszacowania rzeczywistych potrzeb materiałowych. W przypadku odpowiedzi 500,0 m, możliwe, że wynikło to z nieprawidłowego przeliczenia jednostek, gdzie użytkownik mógł błędnie zrozumieć, że 100 mm na planie powinno być traktowane jako 500 mm w rzeczywistości bez uwzględnienia proporcji wynikającej ze skali. Te błędy myślowe mogą prowadzić do poważnych konsekwencji w praktyce inżynieryjnej, takich jak nadmierne zamówienia materiałów, które nie tylko zwiększają koszty projektu, ale także mogą prowadzić do marnotrawstwa zasobów. Kluczowe jest zatem zrozumienie zasadności przeliczania długości w kontekście projektowania oraz umiejętność oceny wymagań materiałowych na podstawie odpowiednich standardów inżynieryjnych.

Pytanie 31

Filtry powietrza w rekuperatorze powinny być wymieniane

A. co 5-6 miesięcy.

B. na podstawie oceny ich stanu.

C. co 7-8 miesięcy.

D. na podstawie wskazówek od instalatora.

Wymiana filtrów powietrza w rekuperatorze powinna być przeprowadzana na podstawie regularnej oceny ich zużycia, co jest zgodne z najlepszymi praktykami w branży HVAC. Filtry są kluczowymi elementami systemu wentylacji, ponieważ ich stan bezpośrednio wpływa na jakość powietrza oraz efektywność energetyczną urządzenia. Zaleca się regularne sprawdzanie filtrów, aby ocenić stopień ich zatykania i zanieczyszczenia. W praktyce można to zrobić poprzez wizualną inspekcję, a także za pomocą manometrów do pomiaru spadku ciśnienia na filtrze. W przypadku, gdy filtr jest zanieczyszczony, jego wymiana jest konieczna, aby zapewnić optymalną wydajność systemu. Niewłaściwe lub zbyt rzadkie wymiany filtrów mogą prowadzić do obniżenia efektywności rekuperatora, a także zwiększonego zużycia energii, co jest niekorzystne zarówno dla budżetu, jak i dla środowiska. Dlatego kluczowe jest, aby osoby zarządzające systemami wentylacyjnymi były odpowiednio przeszkolone i znały zasady oceny stanu filtrów.

Pytanie 32

Największy współczynnik przewodzenia ciepła w systemach grzewczych posiada

A. stal

B. PEX/AL/PEX

C. polibutylen

D. miedź

Miedź jest materiałem o najwyższym współczynniku przewodności cieplnej spośród wymienionych opcji, co sprawia, że jest idealnym wyborem w instalacjach grzewczych. Jej przewodność cieplna wynosi około 401 W/(m·K), co jest znacząco wyższe niż w przypadku polibutylenu, stali czy PEX/AL/PEX. Dzięki tej właściwości, miedź szybko i efektywnie przekazuje ciepło, co przekłada się na lepszą wydajność systemów grzewczych. W praktyce, zastosowanie rur miedzianych w instalacjach CO (centralnego ogrzewania) pozwala na szybsze osiągnięcie pożądanej temperatury w pomieszczeniach, co jest kluczowe w kontekście komfortu użytkowników oraz oszczędności energetycznych. Miedź jest również odporna na korozję, co sprawia, że ma długą żywotność, a jej zastosowanie jest zgodne z normami branżowymi, takimi jak PN-EN 1057, regulującymi właściwości rur miedzianych. Dodatkowo, miedź posiada dobre właściwości mechaniczne, co czyni ją atrakcyjnym wyborem w różnych warunkach eksploatacyjnych.

Pytanie 33

Przy planowaniu układu rury poziomego gruntowego wymiennika ciepła, jakie czynności należy wykonać w odpowiedniej kolejności?

A. uwzględnić techniczne możliwości wykonania wykopu, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać wykop, wykonać podsypkę piaskową (brak kamieni), ułożyć rurę wymiennika, wykonać próbę szczelności, wykonać obsypkę, wykonać zasypkę gruntem rodzimym, podłączenie wymiennika gruntowego do modułu pompy

B. uwzględnić techniczne możliwości wykonania wykopu, wykonać wykop, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, ułożyć rurę wymiennika, wykonać podsypkę piaskową (brak kamieni), wykonać próbę szczelności, wykonać obsypkę, wykonać zasypkę gruntem rodzimym, podłączenie wymiennika gruntowego do modułu pompy

C. uwzględnić techniczne możliwości wykonania wykopu, wykonać próbę szczelności, wykonać wykop, ułożyć rurę wymiennika, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać podsypkę piaskową (brak kamieni), wykonać zasypkę gruntem rodzimym, wykonać obsypkę, podłączenie wymiennika gruntowego do modułu pompy

D. uwzględnić techniczne możliwości wykonania wykopu, wykonać wykop, wykonać próbę szczelności, ułożyć rurę wymiennika, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać podsypkę piaskową (brak kamieni) gruntem rodzimym, wykonać obsypkę, podłączenie wymiennika gruntowego do modułu pompy, wykonać zasypkę

Poprawna odpowiedź wskazuje na właściwą kolejność czynności niezbędnych do efektywnego i bezpiecznego ułożenia rury poziomego gruntowego wymiennika ciepła. Pierwszym krokiem jest uwzględnienie technicznych możliwości wykonania wykopu, co oznacza zrozumienie warunków gruntowych, dostępności terenu oraz potencjalnych przeszkód, takich jak inne instalacje podziemne. Następnie, sprawdzenie lokalizacji innego uzbrojenia podziemnego jest kluczowe dla uniknięcia uszkodzeń istniejących instalacji, co może prowadzić do kosztownych napraw oraz zagrożenia dla bezpieczeństwa. Kolejną czynnością jest wykonanie wykopu, a potem podsypki piaskowej, która ma za zadanie zapewnienie odpowiedniej stabilności i ochrony dla ułożonej rury. Ułożenie rury wymiennika powinno być następne, po którym następuje próba szczelności, aby upewnić się, że nie ma przecieków. Obsadzenie rury piaskiem oraz zasypanie wykopu gruntem rodzimym jest ostatnim krokiem przed podłączeniem wymiennika do modułu pompy, co jest kluczowe dla prawidłowego funkcjonowania całego systemu. Taka kolejność czynności zapewnia nie tylko efektywność, ale również bezpieczeństwo realizacji projektu.

Pytanie 34

Zgodnie z danymi zawartymi w przedstawionej w tabeli suma długości 2 obiegów w instalacji z pompą ciepła DHP-C wielkości 8 nie może przekraczać

Maksymalne długości obiegu
DHP-H, DHP-C, DHP-L	Obliczona, maksymalna długość obiegów w m
Wielkość	1 obieg	2 obiegi	3 obiegi	4 obiegi
6	< 390	< 2 x 425	–	–
8	< 300	< 2 x 325	–	–
10	< 270	< 2 x 395	–	–
12	< 190	< 2 x 350	–	–
16	< 70	< 2 x 175	< 3 x 183	4 x 197

A. 650 m

B. 690 m

C. 630 m

D. 700 m

Wybór odpowiedzi 650 m jako maksymalnej długości dwóch obiegów dla pompy ciepła DHP-C o wielkości 8 jest poprawny. Dane w tabeli jasno określają, iż dla tej konkretnej wielkości pompy, długość obiegów nie powinna przekraczać 650 metrów, aby zapewnić efektywność i prawidłowe działanie systemu grzewczego. Przekroczenie tej długości może prowadzić do spadku efektywności energetycznej oraz zwiększenia zużycia energii, co jest niekorzystne zarówno z ekonomicznego, jak i ekologicznego punktu widzenia. W praktyce, odpowiednia długość obiegów ma kluczowe znaczenie dla optymalizacji pracy pompy ciepła, co potwierdzają normy oraz zalecenia branżowe, takie jak te zawarte w dokumentacji producentów i standardach instalacyjnych. Na przykład, zbyt długie obiegi mogą skutkować większym oporem hydraulicznych, co wpływa na obniżenie wydajności systemu i może prowadzić do jego uszkodzenia. Utrzymanie odpowiedniej długości obiegów jest zatem kluczowe dla długotrwałego działania instalacji grzewczej.

Pytanie 35

Oznaczenie PE-HD na rurze w systemie instalacyjnym wskazuje, że rurę wyprodukowano z

A. polietylenu o wysokiej gęstości

B. polietylenu o niskiej gęstości

C. polietylenu o średniej gęstości

D. homopolimeru polietylenu

Oznaczenie PE-HD odnosi się do polietylenu wysokiej gęstości, materiału powszechnie stosowanego w różnych dziedzinach przemysłu, w tym w budownictwie i infrastrukturze. Polietylen wysokiej gęstości charakteryzuje się dużą wytrzymałością, odpornością na działanie chemikaliów oraz niską absorpcją wody, co czyni go idealnym materiałem do produkcji rur do transportu wody, gazu oraz w instalacjach kanalizacyjnych. Dodatkowo, PE-HD jest materiałem ekologicznym, ponieważ można go poddawać recyklingowi, co jest zgodne z globalnymi trendami w kierunku zrównoważonego rozwoju. Rury wykonane z polietylenu wysokiej gęstości są często stosowane w systemach nawadniania, wodociągach oraz w systemach odprowadzania ścieków. Zgodnie z normami, takimi jak PN-EN 12201, rury PE-HD muszą spełniać określone wymagania dotyczące jakości, co zapewnia ich trwałość i niezawodność w użytkowaniu.

Pytanie 36

Jaką wartość ma współczynnik efektywności energetycznej COP pompy ciepła, która w listopadzie dostarczyła do systemu grzewczego budynku 2 592 kWh ciepła, pobierając przy tym 648 kWh energii elektrycznej?

A. 4,0

B. 3,0

C. 5,0

D. 2,0

Współczynnik efektywności energetycznej (COP) pompy ciepła wynoszący 4,0 oznacza, że na każdą jednostkę energii elektrycznej pobranej (648 kWh) pompa oddaje cztery jednostki energii cieplnej (2592 kWh). Taki wynik wskazuje na wysoką efektywność systemu grzewczego. W praktyce oznacza to, że system pompy ciepła jest w stanie zaspokoić znaczną część zapotrzebowania na ciepło budynku, co przekłada się na oszczędności w kosztach energii. Stosowanie pomp ciepła zgodnie z zasadami efektywności energetycznej jest zalecane przez wiele standardów budowlanych i ekologicznych, takich jak normy ISO 50001 dotyczące zarządzania energią. Dzięki wysokiemu współczynnikowi COP, pompy ciepła stają się coraz bardziej popularne w kontekście zrównoważonego rozwoju oraz działań proekologicznych, co przyczynia się do zmniejszenia emisji CO2 oraz większej niezależności energetycznej budynków.

Pytanie 37

Jak często należy przeprowadzać pomiar rezystancji poszczególnych ogniw w akumulatorach?

A. codziennie

B. raz w roku

C. raz w miesiącu

D. co 6 miesięcy

Pojęcie regularności w pomiarze rezystancji ogniw akumulatorowych jest kluczowe dla utrzymania ich w dobrym stanie. Często spotykane jest przekonanie, że pomiar należy przeprowadzać raz w miesiącu, jednak takie podejście jest niepraktyczne i nieefektywne. Częstsze pomiary mogą prowadzić do niepotrzebnego zużycia sprzętu pomiarowego oraz mogą wprowadzać w błąd z powodu naturalnych fluktuacji wynikających z warunków pracy akumulatorów. Z kolei pomiar raz w roku nie jest wystarczający, aby zauważyć ewentualne problemy z akumulatorami w odpowiednim czasie. W przypadku akumulatorów, które są użytkowane w intensywnych warunkach, takich jak systemy zasilania UPS, długie przerwy między pomiarami mogą prowadzić do poważnych usterek, które mogłyby być wykryte znacznie wcześniej. Odpowiedź sugerująca codzienne pomiary jest niepraktyczna i może prowadzić do nadmiernego obciążenia systemów monitorujących oraz błędów pomiarowych, przez co rezultaty mogą być mylące. Kluczowe jest znalezienie równowagi między częstotliwością pomiarów a ich rzeczywistą użytecznością, co w praktyce oznacza przyjęcie sześciomiesięcznego cyklu, który pozwala na dokładną ocenę stanu akumulatorów, minimalizując jednocześnie koszty i czas potrzebny na pomiary.

Pytanie 38

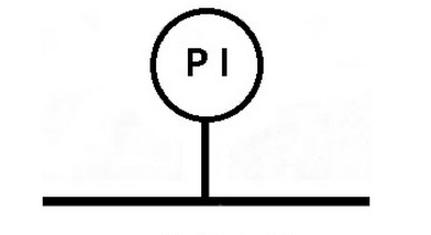

Oznaczenie graficzne przedstawia punkt pomiaru

A. strumienia wody.

B. temperatury.

C. strumienia powietrza.

D. ciśnienia.

Odpowiedź "ciśnienia" jest poprawna, ponieważ oznaczenie graficzne przedstawione na zdjęciu jest standardowym symbolem używanym w branży inżynieryjnej do oznaczania punktów pomiarowych dla ciśnienia. Symbol 'PI' (Pressure Indicator) jest powszechnie stosowany w schematach hydraulicznych oraz pneumatycznych, aby wskazywać miejsca, w których należy mierzyć ciśnienie medium, np. w systemach rurociągowych. W praktyce pomiar ciśnienia jest kluczowy dla monitorowania wydajności systemów, a także dla zapewnienia ich bezpieczeństwa. Ciśnienie, jakie występuje w różnych elementach instalacji, może wpływać na ich funkcjonowanie oraz na wydajność całego systemu. Właściwe oznaczenie punktu pomiaru pozwala na łatwiejsze przeprowadzanie inspekcji i konserwacji, a także na szybsze lokalizowanie ewentualnych problemów w systemie. Dlatego dobrze jest znać standardy stosowane w danym obszarze oraz umieć interpretować takie oznaczenia, co jest niezbędne w profesjonalnej pracy inżyniera.

Pytanie 39

Jeśli kolektor słoneczny o powierzchni 2 m2 przy nasłonecznieniu wynoszącym 1 000 W/m2 oddał do systemu 1 400 W energii cieplnej, to jaka jest sprawność urządzenia?

A. 50%

B. 80%

C. 60%

D. 70%

Aby obliczyć sprawność kolektora fototermicznego, należy zastosować wzór: sprawność = (przekazane ciepło / moc napromieniowania) x 100%. W tym przypadku moc napromieniowania wynosi 1 000 W/m2, a powierzchnia kolektora to 2 m2, co daje łączną moc napromieniowania równą 2 000 W (1 000 W/m2 * 2 m2). Kolektor przekazał do instalacji 1 400 W ciepła, więc sprawność wynosi: (1 400 W / 2 000 W) x 100% = 70%. Taka efektywność jest istotna w kontekście projektowania systemów solarnych, ponieważ wyższa sprawność oznacza lepsze wykorzystanie energii słonecznej i niższe koszty eksploatacji. W praktyce, projektanci instalacji solarnych dążą do osiągnięcia jak najwyższej sprawności, aby zminimalizować powierzchnię potrzebną do uzyskania wymaganej ilości energii. Przykładem może być zastosowanie różnych rodzajów powłok absorbujących oraz systemów optymalizacji kątów nachylenia kolektorów, co pozwala na lepsze zbieranie promieniowania słonecznego.

Pytanie 40

Czerpnia oraz wyrzutnia to składniki instalacji

A. hydroelektrowni

B. gruntowej pompy ciepła

C. wentylacji

D. geotermalnej

Czerpnia i wyrzutnia to kluczowe elementy systemu wentylacji, które odpowiadają za wymianę powietrza w budynkach. Czerpnia, jako element pobierający świeże powietrze z otoczenia, pozwala na dostarczenie do wnętrza budynku powietrza, które jest niezbędne do utrzymania odpowiedniej jakości atmosfery wewnętrznej. W praktyce czerpnie często umieszcza się w lokalizacjach, gdzie powietrze jest mniej zanieczyszczone, co przekłada się na lepsze parametry jakościowe. Wyrzutnia natomiast odpowiada za odprowadzanie zużytego powietrza na zewnątrz, co jest kluczowe dla utrzymania poboru świeżego powietrza oraz zapobiegania gromadzeniu się zanieczyszczeń wewnątrz budynku. Standardy branżowe, takie jak PN-EN 13779, podkreślają znaczenie właściwego projektowania i rozmieszczenia tych elementów, aby zapewnić efektywność energetyczną oraz komfort użytkowników. W praktyce, przy projektowaniu systemów wentylacyjnych, istotne jest również uwzględnienie lokalnych przepisów budowlanych oraz zasady ekologicznego podejścia, co może obejmować wykorzystanie naturalnych źródeł wentylacji.
