Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 8 maja 2026 21:37
Data zakończenia: 8 maja 2026 21:59

Egzamin zdany!

Wynik: 37/40 punktów (92,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Parametry techniczne podane w tabeli określają czujkę PIR

Parametry techniczne:
• Metoda detekcji: PIR
• Zasięg detekcji: 24 m (po 12 m na każdą stronę)
• Ilość wiązek: 4 (po 2 na każdą stronę)
• Zasilanie: 10 ÷ 28 V
• Pobór prądu: 38 mA (maks.)
• Temperatura pracy [st. C]: -20 do +50
• Stopień ochrony obudowy: IP55
• Wysokość montażu: 0,8 ÷1,2 m
• Masa: 400 g

A. zewnętrzna o poborze prądu 50 mA

B. tylko wewnętrzna o napięciu zasilania 12 V

C. zewnętrzna o wysokości montażu 0,8-1,2 m

D. tylko wewnętrzna o wysokości montażu 0,8-1,2 m

Odpowiedź "zewnętrzna o wysokości montażu 0,8-1,2 m" jest prawidłowa, ponieważ parametry techniczne czujki PIR wskazują, że jej wysokość montażu mieści się w tym zakresie. Wysokość montażu czujek PIR jest kluczowa dla ich efektywności, ponieważ niewłaściwe umiejscowienie może prowadzić do ograniczonego zasięgu detekcji. Właściwy montaż czujki w zakresie od 0,8 do 1,2 m zapewnia optymalne pole widzenia oraz umożliwia efektywne wykrywanie ruchu w obszarze, który chcemy monitorować. Dodatkowo, parametry takie jak stopień ochrony IP55 oraz zakres temperatury pracy od -20 do +50°C wskazują, że czujka jest przystosowana do warunków zewnętrznych, co czyni ją odpowiednim wyborem do zastosowań na zewnątrz budynków. W praktyce, czujki PIR znajdują zastosowanie w systemach alarmowych, monitoringu obiektów oraz automatyzacji budynków, gdzie ich właściwe umiejscowienie jest kluczowe dla skuteczności działania systemu bezpieczeństwa.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Jaką wartość napięcia odczytuje cyfrowy multimetr z aktywowaną funkcją True RMS na wyjściu obciążonego transformatora głośnikowego, który zasila szkolną instalację radiowęzłową, pokazując wartość 22,8 V?

A. Średnią

B. Maksymalną

C. Skuteczną

D. Międzyszczytową

Odpowiedź 'Skuteczna' jest prawidłowa, ponieważ multimetr cyfrowy z funkcją True RMS mierzy wartość skuteczną napięcia, co jest szczególnie istotne w przypadku sygnałów zmiennych, takich jak napięcie na wyjściu transformatora głośnikowego. Wartość skuteczna (RMS, Root Mean Square) określa równoważną wartość DC, która dostarcza tę samą moc do obciążenia. W praktyce oznacza to, że jeśli transformator głośnikowy zasilany jest napięciem zmiennym, wskazanie multimetru 22,8 V oznacza, że ta wartość skuteczna dostarcza równoważną moc do podłączonego obciążenia, co jest kluczowe w zastosowaniach audio. W branży audio i elektroakustycznej, pomiar wartości skutecznej jest standardem, ponieważ pozwala na dokładną ocenę wydajności systemu, zapewniając stabilność i jakość dźwięku. Dobrą praktyką jest stosowanie multimetrów z funkcją True RMS, które poprawnie mierzą napięcia w systemach, gdzie występują zniekształcenia sygnału, co jest często spotykane w instalacjach radiowęzłowych.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

Na rysunku pokazano widok układu scalonego w obudowie DIP-8. Zgodnie z zasadą numeracji wyprowadzeń tego układu na rysunku strzałką zaznaczono wyprowadzenie numer

A. 1

B. 5

C. 4

D. 8

Wybranie odpowiedzi '4' jest poprawne, ponieważ odnosi się do specyficznych zasad numeracji wyprowadzeń w układach scalonych DIP-8. W obudowach tego typu, numeracja rozpoczyna się od wyprowadzenia umieszczonego w lewym dolnym rogu, a następnie postępuje przeciwnie do ruchu wskazówek zegara. Wyprowadzenie nr 4, nad którym znajduje się strzałka na rysunku, jest czwarte w dolnym rzędzie, co czyni tę odpowiedź słuszną. W praktyce, znajomość numeracji wyprowadzeń jest kluczowa przy projektowaniu układów elektronicznych, ponieważ niewłaściwe podłączenie wyprowadzeń może prowadzić do błędów w działaniu całego układu. Warto także zauważyć, że dobra znajomość standardów obudów, takich jak DIP-8, jest niezbędna dla inżynierów elektroników. Przykładowo, w aplikacjach takich jak prototypowanie układów scalonych na płytkach stykowych, błędna identyfikacja wyprowadzeń może skutkować uszkodzeniem komponentów lub nieprawidłowym działaniem całego systemu. Dlatego umiejętność prawidłowego odczytywania wyprowadzeń jest podstawą pracy z takimi układami.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

W zwrotnicy głośnikowej trójdrożnej doszło do uszkodzenia (w jednym elemencie nastąpiła przerwa), w wyniku którego przestał odtwarzać dźwięk głośnik niskotonowy G_N. Który element został uszkodzony?

A. L2

B. C1

C. C2

D. L1

Cewka L1 w zwrotnicy głośnikowej trójdrożnej pełni kluczową rolę w kierowaniu sygnału niskotonowego do głośnika niskotonowego GN. Jej zadaniem jest filtrowanie wysokich częstotliwości, co pozwala na skuteczne oddzielenie pasma niskotonowego od średnio- i wysokotonowego. Uszkodzenie L1, wskutek przerwy w obwodzie, skutkuje całkowitym brakiem sygnału do głośnika niskotonowego, co prowadzi do jego milczenia. Przykładem praktycznego zastosowania tej wiedzy może być diagnozowanie problemów w systemach audio; jeśli zauważysz, że głośnik niskotonowy nie działa, pierwszym krokiem powinno być sprawdzenie stanu cewki L1. W kontekście standardów branżowych, ważne jest, aby projektowanie zwrotnic opierało się na właściwej analizie impedancji i charakterystyki częstotliwościowej, co znacząco wpływa na jakość dźwięku. Dobrze zaprojektowana zwrotnica nie tylko poprawia wydajność głośników, ale także zapewnia ich długotrwałą niezawodność.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

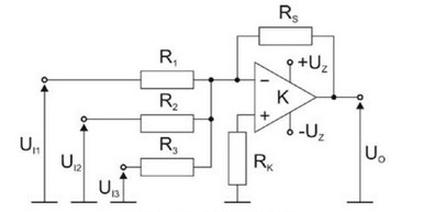

Na rysunku przedstawiono schemat wzmacniacza sumującego. Dobierz wartość rezystora R_S tak, aby napięcie U_O na wyjściu było równe –8 V.
Do obliczeń przyjmij: U_I1=1 V; U_I2=1 V; U_I3=2 V; R₁=R₂=R₃=R_K=1 kΩ

A. 8 kΩ

B. 1 kΩ

C. 2 kΩ

D. 4 kΩ

Aby napięcie wyjściowe Uo wzmacniacza sumującego wyniosło -8 V, wartość rezystora Rs została określona na 2 kΩ. Kluczowym elementem w tym zadaniu jest zastosowanie wzoru na napięcie wyjściowe wzmacniacza sumującego, który uwzględnia wpływ poszczególnych napięć wejściowych oraz wartości rezystancji. Wzmacniacz sumujący zbiera napięcia z różnych źródeł i, mnożąc je przez odpowiednie współczynniki, sumuje je, co w tym przypadku prowadzi do uzyskania pożądanego wyniku. W praktyce, wzmacniacze tego typu są szeroko stosowane w systemach audio, gdzie sygnały z różnych źródeł muszą być połączone w jeden sygnał wyjściowy. Znajomość obliczeń dotyczących rezystorów oraz umiejętność analizy układów elektronicznych są niezbędne dla inżynierów pracujących w obszarze elektroniki. Dobrą praktyką jest również weryfikacja wyników obliczeń przy użyciu symulacji komputerowych, co pozwala na uniknięcie błędów w rzeczywistych aplikacjach.

Pytanie 13

Urządzenie, które pozwala na odbiór sygnałów o różnych częstotliwościach z dwóch lub więcej anten odbiorczych, tak aby te sygnały były przesyłane do odbiornika za pomocą jednego kabla, to

A. głowica odbiorcza

B. zwrotnica antenowa

C. mieszacz

D. dzielnik sygnału

Zwrotnica antenowa to kluczowe urządzenie w systemach odbioru sygnałów telekomunikacyjnych, które pozwala na efektywne zarządzanie sygnałami z różnych źródeł. Dzięki zwrotnicy możliwe jest jednoczesne odbieranie sygnałów o różnych częstotliwościach z dwóch lub więcej anten, co znacznie zwiększa elastyczność i wydajność systemów komunikacyjnych. Przykładem zastosowania zwrotnicy antenowej jest instalacja w systemach telewizyjnych, gdzie wiele anten odbierających sygnały z różnych nadajników jest podłączonych do jednego odbiornika. W praktyce, zwrotnica kieruje odpowiednie sygnały do odbiornika w sposób, który minimalizuje straty i zakłócenia. Dodatkowo, zwrotnice antenowe są zgodne z normami branżowymi, co zapewnia ich niezawodność i efektywność w trudnych warunkach odbioru. Zastosowanie zwrotnic w telekomunikacji jest istotne, ponieważ pozwala na optymalizację pasma częstotliwościowego oraz zapewnia lepszą jakość odbieranego sygnału, co jest kluczowe w kontekście nowoczesnych technologii, takich jak DVB-T czy DVB-S.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Użytkownik systemu komputerowego zgłosił brak łączności z internetem. Jest on połączony z siecią domową za pomocą bezprzewodowego połączenia z routerem Wi-Fi. Próby zresetowania routera oraz karty Wi-Fi nie przyniosły efektów. Użytkownik nie ma problemów z dostępem do internetu w innych sieciach. Wskaż możliwą usterkę.

A. Funkcjonowanie routera na tym samym kanale co sąsiednia sieć

B. Przerwa w kablu dostarczającym sygnał WAN do routera

C. Zbyt niskie napięcie zasilania routera

D. Uszkodzona karta Wi-Fi

Z tego, co widzę, przerwa w kablu, który prowadzi sygnał WAN do routera, to najczęstsza przyczyna tego, że nie masz dostępu do internetu w tej sytuacji. Jeśli już próbowałeś zresetować router i kartę Wi-Fi, a to nie pomogło, to znaczy, że problem może tkwić w kablu, który dostarcza sygnał do twojego sprzętu. Jakikolwiek uszkodzony kabel, niezależnie od tego, czy to Ethernet, czy ten do dostawcy internetu, może skutkować brakiem połączenia. Warto regularnie sprawdzać, jak wyglądają kable oraz gniazda, a także używać narzędzi diagnostycznych typu ping czy traceroute, żeby ustalić, gdzie leży problem. Nie zapominaj, żeby korzystać z kabli, które są w dobrym standardzie (na przykład Cat5e lub Cat6), bo to wpływa na jakość sygnału. Dbanie o sprzęt i jego systematyczne sprawdzanie może pomóc uniknąć różnych problemów z łącznością.

Pytanie 16

Jakie kroki należy podjąć w pierwszej kolejności podczas wymiany przekaźnika w obwodzie sterowania?

A. Odłączyć kable przymocowane do cewki przekaźnika

B. Wyjąć przewody przymocowane do styków przekaźnika

C. Zdjąć przekaźnik z szyny TH-35

D. Zatrzymać zasilanie w obwodzie sterowania

Wyłączenie napięcia w obwodzie sterowania jest kluczowym krokiem przed przystąpieniem do wymiany przekaźnika. Bezpieczeństwo operatora oraz zachowanie integralności sprzętu są najważniejszymi priorytetami w pracy z instalacjami elektrycznymi. W przypadku przekaźników, ich cewki mogą być pod napięciem, co stwarza ryzyko porażenia prądem elektrycznym. Standardy BHP oraz zalecenia branżowe jednoznacznie wskazują, że przed wszelkimi pracami serwisowymi należy zawsze wyłączyć zasilanie. Przykładowo, w przemyśle automatyki, powszechnie stosuje się praktykę umieszczania znaków ostrzegawczych w pobliżu paneli sterujących informujących o konieczności wyłączenia zasilania przed jakimikolwiek interwencjami. Dopiero po upewnieniu się, że napięcie zostało wyłączone, można bezpiecznie odłączać przewody i demontować przekaźnik, co zapobiega nie tylko wypadkom, ale także uszkodzeniu urządzeń. Zastosowanie tej zasady jest fundamentem profesjonalizmu w każdej działalności związanej z elektrycznością.

Pytanie 17

Na rysunku przedstawiono logo standardu

A. RS-485

B. USB

C. Ethernet

D. RS-232

Poprawna odpowiedź to USB, co oznacza Universal Serial Bus. Logo przedstawione na rysunku jest powszechnie rozpoznawane jako symbol standardu USB, który został wprowadzony w latach 90. XX wieku. USB jest standardem komunikacji, który umożliwia przesyłanie danych i zasilania między urządzeniami. Jego zastosowanie jest bardzo szerokie - od podłączania myszek i klawiatur do komputerów po ładowanie smartfonów i tabletek. W praktyce, standard USB pozwala na szybkie i łatwe łączenie różnych typów urządzeń, co czyni go niezbędnym w codziennym użytkowaniu technologii. Istnieją różne wersje USB, takie jak USB 2.0, 3.0 czy 3.1, które oferują różne prędkości transferu danych, co jest istotne w kontekście wydajności. Warto również wspomnieć, że USB jest standardem otwartym, co oznacza, że wiele producentów może projektować urządzenia zgodne z tym standardem, co wpływa na jego popularność i szeroką akceptację w branży.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

W jakim celu w obwodzie sterowania przekaźnika dołącza się dodatkową diodę D?

A. Obniżenia napięcia zasilającego cewkę przekaźnika.

B. Zwiększenia szybkości zadziałania przekaźnika.

C. Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania.

D. Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki.

Dioda D, dołączona równolegle do cewki przekaźnika, jest kluczowym elementem w obwodach sterowania, pełniąc funkcję diody zabezpieczającej. Jej głównym zadaniem jest ochrona tranzystora T przed uszkodzeniem, które może wystąpić w wyniku wysokiego napięcia indukowanego w cewce przekaźnika w chwili jego wyłączenia. Zjawisko to, znane jako samoindukcja, prowadzi do natychmiastowego wzrostu napięcia, które w przeciwnym razie mogłoby trwale uszkodzić tranzystor. W praktyce, takie zabezpieczenie jest powszechnie stosowane w układach sterowania, szczególnie tam, gdzie używane są przekaźniki elektromagnetyczne. Właściwe zastosowanie diody zabezpieczającej, zgodnie ze standardami branżowymi, nie tylko zwiększa niezawodność układu, ale także wydłuża żywotność komponentów elektronicznych. Warto zaznaczyć, że takie rozwiązanie jest standardem w nowoczesnych układach automatyki, co podkreśla jego znaczenie w projektowaniu systemów elektronicznych.

Pytanie 20

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

W celu odkręcenia śrub mocujących obudowę urządzenia pokazanego na rysunku należy użyć wkrętaka:

A. płaskiego.

B. imbusowego.

C. krzyżakowego.

D. typu torx.

Odpowiedź typu torx jest poprawna, ponieważ na zdjęciu widoczna jest śruba z charakterystycznym sześcioramiennym gwiazdkowym wzorem, który jest dedykowany dla wkrętaków torx. Wkrętaki te są powszechnie stosowane w branży elektronicznej i mechanicznej ze względu na ich zdolność do zapewnienia większego momentu obrotowego oraz lepszego dopasowania do śruby, co redukuje ryzyko uszkodzenia zarówno narzędzia, jak i elementu mocującego. Wkrętaki torx są również powszechnie używane w montażu urządzeń elektronicznych, samochodów oraz w konstrukcjach meblowych. Standard torx jest szczególnie ceniony w sytuacjach, gdzie wymagana jest większa precyzja i trwałość połączenia. Warto również zauważyć, że wkrętak torx występuje w różnych rozmiarach, co pozwala na dostosowanie narzędzia do konkretnych zastosowań, co jest zgodne z dobrymi praktykami w zakresie inżynierii i produkcji.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Na schemacie układu bramek logicznych przedstawiono wynik kontroli działania układu. Wskaż, która bramka jest uszkodzona.

A. 3

B. 4

C. 2

D. 1

Uszkodzona bramka nr 2 to kluczowy element, który ilustruje różnice między bramkami NAND a AND. Bramka NAND jest zaprojektowana tak, aby zwracać wartość 0 tylko wtedy, gdy oba jej wejścia mają wartość 1. W przeciwnym razie, wynik na wyjściu powinien być 1. W przedstawionym schemacie, bramka nr 2 generuje wartość 1 przy jednoczesnym wejściu 1 na obu końcach, co sugeruje, że działa ona jak bramka AND. Przykłady zastosowania bramek logicznych, takich jak NAND, obejmują konstrukcję złożonych układów cyfrowych w systemach cyfrowych oraz w projektowaniu układów scalonych. W branży inżynieryjnej, zrozumienie działania tych bramek jest kluczowe w kontekście tworzenia efektywnych algorytmów oraz systemów logicznych. Użycie bramek NAND, które są uniwersalne, pozwala na budowanie wszelkiego rodzaju układów logicznych, co czyni je niezbędnym narzędziem w projektowaniu cyfrowym. W kontekście standardów branżowych, bramki NAND są często preferowane ze względu na ich prostotę i wszechstronność, co sprawia, że są one fundamentem nowoczesnych technologii cyfrowych.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

Jakie urządzenie pozwala na podłączenie wielu urządzeń sieciowych do jednej sieci LAN?

A. Wzmacniak.

B. Modulator.

C. Serwer.

D. Przełącznik.

Przełącznik, znany również jako switch, to urządzenie sieciowe, które umożliwia połączenie wielu urządzeń w jednej sieci LAN (Local Area Network). Jego główną funkcją jest inteligentne zarządzanie ruchem danych, co pozwala na przesyłanie informacji tylko między urządzeniami, które tego potrzebują, co zwiększa efektywność sieci. Przełączniki operują na warstwie drugiej modelu OSI, co oznacza, że wykorzystują adresy MAC do zidentyfikowania urządzeń w sieci. W praktyce, przełączniki pozwalają na połączenie komputerów, drukarek, serwerów oraz innych urządzeń w biurach czy domach. Dzięki technologii VLAN (Virtual Local Area Network), przełączniki umożliwiają także segmentację sieci, co poprawia bezpieczeństwo i wydajność. Współczesne przełączniki często oferują dodatkowe funkcje, takie jak PoE (Power over Ethernet), co pozwala na zasilanie urządzeń, takich jak kamery IP lub punkty dostępu, za pomocą tego samego kabla, który przesyła dane. W kontekście najlepszych praktyk, korzystanie z przełączników zamiast hubów jest standardem, ponieważ przełączniki znacznie redukują kolizje sieciowe i zwiększają przepustowość.

Pytanie 26

Ostatnie dwa stopnie wzmacniacza trójstopniowego mają takie samo wzmocnienie napięciowe wynoszące 20 dB. Jakie powinno być wzmocnienie napięciowe pierwszego stopnia, aby całkowite wzmocnienie napięciowe wynosiło K_U = 60 dB?

A. 10 V/V

B. 2 V/V

C. 1 V/V

D. 5 V/V

Aby obliczyć wzmocnienie napięciowe stopnia pierwszego w wzmacniaczu trójstopniowym, musimy zrozumieć, jak sumuje się wzmocnienia poszczególnych stopni. Wzmacniacz trójstopniowy ma łącznie trzy stopnie, przy czym dwa ostatnie mają wzmocnienie 20 dB każdy. Wzmocnienie w dB można przeliczyć na współczynnik napięciowy, stosując wzór: KU = 20 * log10(Uout/Uin). W przypadku 20 dB, przeliczając na wartość napięciową, otrzymujemy KU = 10, czyli każde z tych stopni wzmacnia napięcie 10 razy. Łączne wzmocnienie z dwóch ostatnich stopni wynosi więc 20 dB + 20 dB = 40 dB. Aby uzyskać całkowite wzmocnienie 60 dB, pierwszy stopień musi więc dodać brakujące 20 dB. Przeliczając 20 dB na współczynnik napięciowy, dowiadujemy się, że KU = 10, co oznacza, że wzmocnienie pierwszego stopnia powinno wynosić 10 V/V. Przykład zastosowania tej wiedzy znajdziemy w projektowaniu wzmacniaczy audio, gdzie zrozumienie i kontrola wzmocnienia na każdym etapie obiegu sygnału jest kluczowe dla jakości dźwięku.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Jaka jest częstotliwość fali prostokątnej przedstawionej na rysunku?

A. 5 kHz

B. 250 Hz

C. 500 Hz

D. 2,5 kHz

Odpowiedź 250 Hz jest poprawna, ponieważ obliczenia oparte na przedstawionym obrazie oscyloskopu są dokładne. Z analizy wynika, że okres fali prostokątnej T wynosi 4 ms, co odpowiada 4 podziałkom na osi czasowej, gdzie każdy podział to 1 ms. Częstotliwość fali jest określona wzorem f = 1/T, co pozwala na obliczenie f = 1/(4*10^-3 s) = 250 Hz. Zrozumienie częstotliwości fali prostokątnej jest kluczowe w wielu dziedzinach, takich jak elektronika, telekomunikacja oraz przetwarzanie sygnałów. Fale prostokątne są często używane w praktycznych zastosowaniach, takich jak generatory sygnałów, modulacja oraz w obwodach cyfrowych, gdzie sygnały muszą mieć wyraźnie określoną częstotliwość. Ponadto, znajomość częstotliwości sygnałów jest istotna dla inżynierów zajmujących się projektowaniem układów elektronicznych, aby zapewnić kompatybilność i odpowiednią jakość sygnału.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Jakie parametry zasilacza są potrzebne do zasilenia 3 metrów taśmy LED, jeśli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,5 A 15 W

B. 12 V/1,2 A 6 W

C. 12 V/1,5 A 12 W

D. 12 V/1,2 A 9 W

Aby zasilić 3 metry taśmy LED o mocy 4,8 W na metr przy napięciu zasilania 12 V, należy obliczyć całkowite zapotrzebowanie na moc. Moc taśmy LED wynosi 4,8 W/m, więc dla 3 metrów mamy 4,8 W/m * 3 m = 14,4 W. Zasilacz powinien dostarczać moc większą niż zapotrzebowanie taśmy, aby zapewnić stabilność oraz wydajność. Wybierając zasilacz 12 V/1,5 A, otrzymujemy moc 12 V * 1,5 A = 18 W, co w pełni pokrywa wymagane 14,4 W. Dobre praktyki zalecają, aby zasilacz miał zapas mocy na poziomie przynajmniej 20% w stosunku do obliczonego zapotrzebowania, co przy 14,4 W daje nam 17,28 W. Dlatego zasilacz o parametrach 12 V/1,5 A 15 W jest odpowiedni, a jego wykorzystanie jest zgodne ze standardami zapewniającymi długotrwałą i bezpieczną pracę taśm LED w różnych zastosowaniach, takich jak oświetlenie wnętrz czy dekoracje. Zastosowanie zasilacza z odpowiednim zapasem mocy pozwala uniknąć problemów związanych z przegrzewaniem i zmniejsza ryzyko uszkodzenia komponentów.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Który z pokazanych na rysunkach znaków ostrzega przed możliwością kontaktu z gorącą powierzchnią?

A. C.

B. D.

C. B.

D. A.

Znak A jest poprawny, ponieważ przedstawia standardowy symbol ostrzegawczy dotyczący gorących powierzchni, zgodny z międzynarodowymi normami bezpieczeństwa. Grafika ilustrująca fale ciepła jasno wskazuje na potencjalne niebezpieczeństwo związane z dotykaniem rozgrzanych elementów. Tego rodzaju oznakowanie jest kluczowe w środowiskach przemysłowych, gdzie urządzenia mogą osiągać wysokie temperatury. Dobrym przykładem zastosowania tego symbolu są zakłady produkcyjne, laboratoria chemiczne lub kuchnie przemysłowe, gdzie kontakt z gorącymi powierzchniami może prowadzić do poważnych oparzeń. Zgodnie z normą ISO 7010, znaki ostrzegawcze powinny być łatwo rozpoznawalne i zrozumiałe, co ma na celu zapewnienie bezpieczeństwa wszystkich pracowników. Zastosowanie odpowiednich oznaczeń pozwala na skuteczniejsze zarządzanie ryzykiem i minimalizowanie wypadków, co jest kluczowe w każdej branży zajmującej się produkcją lub przetwarzaniem materiałów.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Wartość błędu przy pomiarze rezystancji metodą techniczną z poprawnie mierzonym napięciem zależy od wartości

A. rezystancji amperomierza i rezystancji mierzonej.

B. wyłącznie rezystancji woltomierza.

C. rezystancji woltomierza i rezystancji mierzonej.

D. wyłącznie rezystancji amperomierza.

Podczas analizy błędnych koncepcji związanych z pomiarami rezystancji, warto zauważyć, że ograniczanie się jedynie do rezystancji amperomierza (RA) przy ocenie wartości błędu pomiarowego jest niewłaściwe. Użytkownicy często przyjmują założenie, że tylko jeden element obwodu ma znaczenie, co prowadzi do mylnego wniosku, że zmiana wartości RA wystarcza do zapewnienia dokładnych pomiarów. Takie podejście ignoruje fakt, że rezystancja woltomierza (RV) również wpływa na wyniki pomiarów. W rzeczywistości, niski poziom RV w porównaniu do RX może prowadzić do znaczących błędów, ponieważ woltomierz nie jest w stanie dokładnie mierzyć napięcia, co przekłada się na niewłaściwą ocenę rezystancji. Z kolei koncentrowanie się wyłącznie na rezystancji woltomierza jako jedynej wartości istotnej dla pomiarów jest równie błędne. Przypadki, w których pomijana jest rezystancja mierzonej, prowadzą do nieuwzględniania rzeczywistego wpływu, jaki ma na pomiar. Zrozumienie, że zarówno rezystancja woltomierza, jak i mierzonej są kluczowe dla uzyskania wiarygodnych wyników, jest fundamentalne dla każdego technika czy inżyniera zajmującego się pomiarami elektrycznymi. Tego rodzaju błędy myślowe mogą prowadzić do znacznych nieprawidłowości w wynikach pomiarów, co jest niedopuszczalne w kontekście standardów jakości i dokładności, jakie obowiązują w branży. Dlatego niezwykle ważne jest, aby podejść do pomiarów rezystancji z pełnym zrozumieniem wpływu wszystkich elementów obwodu.

Pytanie 35

W przypadku wzmacniaczy prądu stałego nie wykorzystuje się sprzężenia pojemnościowego pomiędzy poszczególnymi stopniami, ponieważ kondensator

A. tak jak dioda, umożliwia przepływ sygnału tylko w jednym kierunku

B. prowadzi do przerwy dla sygnału o wysokiej częstotliwości

C. działa jak zwarcie dla sygnału stałego

D. nie przekazuje składowej stałej sygnału

Kondensator w obwodach elektrycznych pełni kluczową rolę w separacji sygnałów stałych i zmiennych. Działając jako element filtrujący, blokuje składową stałą sygnału, co jest niezwykle istotne w aplikacjach wzmacniaczy prądu stałego. Wzmacniacze te muszą przenosić sygnały o składowej stałej, aby zapewnić stabilność i precyzję działania. Sprzężenie pojemnościowe, wykorzystujące kondensatory, nie tylko blokuje składową stałą, ale także może wprowadzać niepożądane zniekształcenia w sygnale, co może wpłynąć na wydajność całego obwodu. W praktyce oznacza to, że w przypadku wzmacniaczy prądu stałego, ich projektanci muszą unikać układów, które mogą wpływać na integralność sygnału, a tym samym stosować inne metody sprzężenia, które nie zakłócają składowej stałej. Ponadto, zgodnie z zasadami projektowania układów elektronicznych, bliskie związki między elementami w obwodach prądu stałego są kluczowe dla ich prawidłowego działania.

Pytanie 36

Którą klasę warunków środowiskowych powinno spełniać urządzenie przeznaczone do pracy na zewnątrz w miejscu nienarażonym na oddziaływanie warunków atmosferycznych w temperaturze od -25°C do 50°C?

Obowiązujące klasy środowiskowe:
Klasa środowiskowa I (wewnętrzna): stabilna praca w temperaturze z zakresu od 5 do 40 °C i maksymalnej wilgotności powietrza do 75%. Urządzenia do zastosowania wewnętrznego. Klasa środowiskowa II (zewnętrzna, ogólna): dopuszczalna temperatura otoczenia w zakresie od -10 do +40 °C, przy wilgotności powietrza do 75%. Urządzenia instalowane w pomieszczeniach, w których występują wahania temperatury. Klasa środowiskowa III (zewnętrzna osłonięta): dopuszczalna temperatura pracy od -25 do +50 °C, przy wilgotności powietrza z zakresu od 85% do 95%. Urządzenia instalowane w warunkach zewnętrznych, w miejscach nie narażonych na bezpośrednie oddziaływanie warunków atmosferycznych (np. deszczu, wiatru, śniegu, słońca). Klasa środowiskowa IV (zewnętrzna, ogólna): dedykowana dla urządzeń przeznaczonych do pracy w ekstremalnych warunkach pogodowych. Bezawaryjna i stabilna praca przy temperaturach z zakresu od -25 do +60 °C i maksymalnej wilgotności do 95%.

Obowiązujące klasy środowiskowe:

Klasa środowiskowa I (wewnętrzna): stabilna praca w temperaturze z zakresu od 5 do 40 °C i maksymalnej wilgotności powietrza do 75%. Urządzenia do zastosowania wewnętrznego.
Klasa środowiskowa II (zewnętrzna, ogólna): dopuszczalna temperatura otoczenia w zakresie od -10 do +40 °C, przy wilgotności powietrza do 75%. Urządzenia instalowane w pomieszczeniach, w których występują wahania temperatury.
Klasa środowiskowa III (zewnętrzna osłonięta): dopuszczalna temperatura pracy od -25 do +50 °C, przy wilgotności powietrza z zakresu od 85% do 95%. Urządzenia instalowane w warunkach zewnętrznych, w miejscach nie narażonych na bezpośrednie oddziaływanie warunków atmosferycznych (np. deszczu, wiatru, śniegu, słońca).
Klasa środowiskowa IV (zewnętrzna, ogólna): dedykowana dla urządzeń przeznaczonych do pracy w ekstremalnych warunkach pogodowych. Bezawaryjna i stabilna praca przy temperaturach z zakresu od -25 do +60 °C i maksymalnej wilgotności do 95%.

A. I

B. III

C. IV

D. II

Odpowiedź III jest poprawna, ponieważ klasa środowiskowa III obejmuje urządzenia zaprojektowane do pracy w warunkach zewnętrznych, które są osłonięte przed bezpośrednim działaniem warunków atmosferycznych. Urządzenia tej klasy mogą funkcjonować w temperaturach od -25°C do +50°C oraz w warunkach wysokiej wilgotności powietrza wynoszącej od 85% do 95%. W praktyce oznacza to, że urządzenia te mogą być wykorzystywane w różnych zastosowaniach, takich jak stacje meteorologiczne, czujniki monitorujące środowisko czy różnorodne systemy automatyki budynkowej. Ważne jest, aby w takich urządzeniach uwzględniać nie tylko zakres temperatury, ale także odporność na działanie wilgoci, co jest kluczowe dla ich długotrwałej pracy i niezawodności w zmieniających się warunkach atmosferycznych. Standardy dotyczące klas środowiskowych, takie jak IEC 60721-3-4, precyzują te wymagania, co pozwala na tworzenie bardziej odpornych i efektywnych technologii, które mogą być wykorzystywane na zewnątrz w różnorodnych aplikacjach.

Pytanie 37

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Który z pokazanych na rysunku piktogramów ostrzega użytkownika przed możliwością samoczynnego uruchomienia się urządzenia?

A. D.

B. A.

C. B.

D. C.

Piktogram A jest uznawany za standardowy symbol ostrzegawczy, który informuje o ryzyku samoczynnego uruchomienia się urządzenia. Jego forma, przypominająca spiralne koło zębate, jest powszechnie stosowana w przemyśle, aby zwrócić uwagę użytkowników na potencjalne zagrożenia związane z obsługą maszyn. W praktyce, identyfikacja tego typu sygnałów jest kluczowa dla zapewnienia bezpieczeństwa w miejscu pracy. Pracownicy obsługujący maszyny muszą być świadomi ryzyka, jakie niesie ze sobą niewłaściwe postępowanie, a piktogramy stanowią ważny element systemu zarządzania bezpieczeństwem. Zgodnie z normami ISO 7010 oraz dyrektywami Unii Europejskiej, odpowiednie oznakowanie maszyn i urządzeń jest obowiązkowe, co podkreśla znaczenie piktogramów w codziennej praktyce. Właściwe zrozumienie ich znaczenia i zachowanie ostrożności przy obsłudze sprzętu są kluczowe dla zapobiegania wypadkom oraz zapewnienia bezpiecznego środowiska pracy.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Wykonując pomiar napięcia w układzie sterowania przekaźnikiem, przedstawionym na schemacie, woltomierz wskazał wartość napięcia 24 V. Oznacza to, że

A. przez cewkę przekaźnika płynie prąd sterowania.

B. dioda D1 jest w stanie przewodzenia.

C. tranzystor T jest w stanie zatkania.

D. tranzystor T jest w stanie nasycenia.

Odpowiedź jest poprawna, ponieważ gdy woltomierz wskazuje wartość napięcia 24 V w układzie sterowania przekaźnikiem, wskazuje to, że tranzystor T znajduje się w stanie zatkania. W stanie tym, tranzystor nie przewodzi prądu, co oznacza, że nie ma prądu płynącego od kolektora do emitera. W związku z tym całe napięcie zasilania (24 V) jest mierzone na cewce przekaźnika, co jest typowe dla sytuacji, gdy przekaźnik jest wyłączony. W praktyce, odpowiednie pomiary napięcia i prądu w obwodach elektronicznych są kluczowe dla diagnozowania stanu różnych komponentów. Zrozumienie, w jaki sposób tranzystory funkcjonują w układach sterujących, jest niezbędne dla inżynierów i techników zajmujących się automatyką i elektroniką, a także dla zapewnienia zgodności z normami, takimi jak IEC 61131, które definiują standardy dla systemów automatyki przemysłowej.
