Szczegółowe wyniki:

Pytanie 1

"Sworzeń pływający" to element sworznia

A. zamocowany w piastach tłoka i obracający się w głowicy korbowodu

B. obracający się w głowicy korbowodu i w piastach tłoka

C. mogący swobodnie przesuwać się wzdłuż osi w piastach tłoka

D. zamocowany w głowicy korbowodu i obracający się w piastach tłoka

Odpowiedź, że 'sworzeń pływający' obraca się w główce korbowodu i w piastach tłoka, jest prawidłowa ze względu na jego funkcję w mechanizmach silników spalinowych. Sworzeń pływający jest kluczowym elementem, który umożliwia swobodne obracanie się korbowodu w górnym martwym punkcie oraz pozwala na pełne wykorzystanie energii generowanej przez spalanie paliwa. W praktyce, odpowiednia konstrukcja sworznia pozwala na zminimalizowanie luzów oraz zwiększenie efektywności pracy silnika. Dzięki temu, sworzeń pływający odgrywa istotną rolę w zapewnieniu płynności pracy silnika i niezawodności jego działania. W branży automotive, zgodność z normami, takimi jak ISO 9001, jest kluczowa dla zapewnienia wysokiej jakości komponentów, w tym sworzni pływających. Dobrze zaprojektowane sworznie, wykonane z odpowiednich materiałów, zwiększają wytrzymałość i odporność na zużycie, co przyczynia się do dłuższej żywotności silnika.

Pytanie 2

Ciśnienie podciśnienia to ciśnienie, które jest

A. równe ciśnieniu atmosferycznemu na poziomie morza

B. niższe od ciśnienia atmosferycznego

C. równe ciśnieniu atmosferycznemu

D. wyższe od ciśnienia atmosferycznego

Zrozumienie podciśnienia wymaga przemyślenia, jak ciśnienie działa w różnych kontekstach. Odpowiedzi sugerujące, że podciśnienie jest większe lub równe ciśnieniu atmosferycznemu są nieprawidłowe z kilku powodów. Po pierwsze, podciśnienie definiuje się jako sytuację, w której ciśnienie jest niższe niż ciśnienie otoczenia. Mogłoby to prowadzić do mylnych przekonań, że w warunkach podciśnienia ciśnienie wewnętrzne jakiegoś systemu, np. zbiornika, jest wyższe od atmosferycznego, co jest fizycznie niemożliwe. Ciśnienie atmosferyczne na poziomie morza wynosi około 1013 hPa. Mówiąc o podciśnieniu, mówimy o wartościach ciśnienia, które są znacznie niższe, co prowadzi do różnych zjawisk fizycznych, takich jak wytwarzanie próżni. W praktyce, gdy ciśnienie jest równe ciśnieniu atmosferycznemu, nie mamy do czynienia z podciśnieniem, lecz z równowagą ciśnień, co nie wpływa na żadne procesy, które mogłyby wykorzystywać podciśnienie. Stąd pomylenie podciśnienia z odpowiadającym mu ciśnieniem atmosferycznym może prowadzić do błędnych decyzji w projektowaniu systemów, które wymagają precyzyjnego zarządzania ciśnieniem, jak np. w systemach wentylacyjnych czy eksperymentach laboratoryjnych. Kluczowe jest zrozumienie, że podciśnienie ma charakter niszczący dla niektórych substancji, a jego kontrola jest niezbędna w wielu procesach przemysłowych i laboratoryjnych. Wiedza o tym, jak podciśnienie wpływa na materiały i procesy, jest niezbędna dla inżynierów i technologów.

Pytanie 3

Jakie są zalecenia pierwszej pomocy w przypadku oparzenia termicznego?

A. unieruchomienie oparzonego obszaru

B. użycie opaski uciskowej

C. schładzanie rany zimną wodą przez około 15 minut

D. wykorzystanie koca termicznego

Chłodzenie rany zimną wodą przez około 15 minut jest pierwszym i najważniejszym działaniem w przypadku oparzenia termicznego, gdyż pozwala na obniżenie temperatury tkanki i zmniejszenie rozległości uszkodzenia. Woda powinna być czysta i chłodna, jednak nie lodowata, aby uniknąć dodatkowego uszkodzenia skóry. Tego typu działanie prowadzi do rozszerzenia naczyń krwionośnych, co z kolei zmniejsza ból oraz ryzyko powstania pęcherzy. Ważne jest, aby nie stosować lodu bezpośrednio na skórę, ponieważ to może skutkować odmrożeniem uszkodzonej tkanki. Przykładem zastosowania tej procedury jest sytuacja, gdy ktoś przypadkowo dotknie gorącego przedmiotu lub wpadnie w kontakt z płynem wrzącym. Dobrym zwyczajem jest również pamiętanie, że po schłodzeniu rany należy ją przykryć czystym opatrunkiem, aby zminimalizować ryzyko zakażenia, co jest zgodne z najlepszymi praktykami pierwszej pomocy. W przypadku poważniejszych oparzeń, zawsze należy wezwać pomoc medyczną.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Luz zmierzony w zamku pierścienia tłokowego, umieszczonego w cylindrze silnika po przeprowadzonej naprawie, wynosi 0,6 mm. Producent wskazuje, że ten luz powinien wynosić od 0,25 do 0,40 mm. Uzyskany wynik wskazuje, że

A. luz jest zbyt mały

B. luz mieści się w podanych zaleceniach

C. luz jest zbyt duży

D. luz zamka pierścienia należy powiększyć

Wynik pomiaru luzu w zamku pierścienia tłokowego, który wynosi 0,6 mm, jest powyżej maksymalnej wartości zalecanej przez producenta, która wynosi 0,40 mm. Należy pamiętać, że luz ten jest kluczowy dla prawidłowego funkcjonowania silnika, gdyż zbyt duży luz może prowadzić do zwiększenia zużycia paliwa, a także obniżenia efektywności pracy tłoka. W praktyce, nadmierny luz skutkuje też problemami z uszczelnieniem komory spalania, co może prowadzić do spadku mocy silnika oraz podwyższonej emisji spalin. Standardy branżowe, takie jak normy ISO czy SAE, podkreślają znaczenie precyzyjnego pomiaru i utrzymania luzów w zalecanych granicach, aby zapewnić optymalną wydajność silnika. W przypadku stwierdzenia zbyt dużego luzu, konieczne jest przeprowadzenie dodatkowych działań, takich jak wymiana pierścieni tłokowych lub ich dostosowanie, aby przywrócić odpowiednie parametry funkcjonalne.

Pytanie 6

Rzetelną ocenę gładzi cylindrów wykonuje się na podstawie

A. badania dotykowego

B. pomiarów średnic cylindrów przy użyciu średnicówki

C. oględzin wizualnych

D. pomiarów średnic cylindrów przy użyciu suwmiarki

Pomiar średnic cylindrów przy użyciu średnicówki jest uznawany za najbardziej miarodajny sposób weryfikacji ich gładzi. Średnicówka, jako specjalistyczne narzędzie pomiarowe, pozwala na dokładne określenie średnicy otworów cylindrycznych z wysoką precyzją. W praktyce, pomiar ten jest kluczowy dla oceny stanu technicznego silników spalinowych – zarówno w kontekście diagnostyki, jak i podczas odbudowy jednostek napędowych. Regularne pomiary średnic cylindrów są istotne, ponieważ z czasem mogą występować zużycia mechaniczne, które obniżają jakość pracy silnika. Ponadto, zgodnie z normami branżowymi, takich jak ISO 2768, ocena jakości cylindrów wymaga precyzyjnych pomiarów, aby zapewnić ich odpowiednie dopasowanie do tłoków. Użycie średnicówki umożliwia zbadanie nie tylko średnicy, ale również ewentualnych odchyleń od wymiarów nominalnych, co jest niezbędne do dalszych działań. Warto zatem podkreślić, że wykorzystanie średnicówki w praktyce warsztatowej przyczynia się do zwiększenia żywotności silnika oraz poprawy jego wydajności.

Pytanie 7

W jakich sytuacjach stosuje się spawanie jako metodę naprawy?

A. W trakcie naprawy gładzi cylindra

B. Podczas eliminacji odkształceń na powierzchni uszczelniającej głowicy

C. Przy usuwaniu pęknięć w bloku silnika

D. Przy naprawie uszkodzonych gwintów w kadłubie silnika

Spawanie jest jedną z kluczowych metod naprawy w kontekście usuwania pęknięć bloku silnika. Blok silnika jest elementem krytycznym dla prawidłowego funkcjonowania jednostki napędowej, a pęknięcia mogą prowadzić do poważnych awarii, takich jak utrata ciśnienia oleju czy problemy z chłodzeniem. Proces spawania polega na połączeniu dwóch lub więcej elementów metalowych poprzez ich stopienie i utworzenie jednorodnego połączenia. W przypadku naprawy bloku silnika stosuje się najczęściej metodę TIG (Tungsten Inert Gas) lub MIG (Metal Inert Gas), które zapewniają precyzyjne i trwałe łączenie materiałów. Właściwe przygotowanie powierzchni, dobór odpowiednich materiałów spawalniczych oraz kontrola parametrów spawania są kluczowe dla uzyskania wysokiej jakości naprawy. Przykładem zastosowania spawania w praktyce jest użycie spawania do rekonstrukcji pęknięć w bloku silnika V8, gdzie precyzyjna kontrola temperatury jest niezbędna, aby uniknąć dalszych odkształceń. Dobre praktyki w tej dziedzinie obejmują również stosowanie technik badań nieniszczących, takich jak ultradźwięki, aby potwierdzić jakość naprawy.

Pytanie 8

Płyn o najwyższej temperaturze wrzenia to?

A. R3

B. DOT 3

C. DA 1

D. DOT 4

Niezrozumienie różnic między płynami hamulcowymi i ich właściwościami może prowadzić do wyboru niewłaściwego produktu, co jest kluczowym błędem w kontekście bezpieczeństwa. DOT 3, choć popularny, ma niższą temperaturę wrzenia, co czyni go mniej odpowiednim do intensywnego użytkowania, szczególnie w sytuacjach, gdy hamulce są narażone na ekstremalne warunki pracy. Wybór R3 jako płynu hamulcowego jest także niezgodny z normami, ponieważ nie jest to standardowy płyn hamulcowy akceptowany w przemyśle. Natomiast DA 1 również nie spełnia wymagań dotyczących właściwości hydraulicznych, co sprawia, że jego zastosowanie w systemach hamulcowych może prowadzić do awarii. Typowym błędem jest zakładanie, że wszystkie płyny hamulcowe są równoważne. Każdy płyn hamulcowy ma swoje specyfikacje, a niektóre z nich są zaprojektowane do pracy w warunkach, które mogą szybko przekroczyć możliwości innych, co zwiększa ryzyko wypadków. Właściwy dobór płynu hamulcowego powinien być oparty na analizie wymagań producenta oraz wytrzymałości materiałów, co jest kluczowe dla prawidłowego działania systemu hamulcowego i bezpieczeństwa użytkowników pojazdów. Dlatego ważne jest, aby odpowiednio dobierać płyny, zwracając uwagę na standardy i zalecenia rynkowe.

Pytanie 9

W pojeździe z przednim napędem, tylko przy maksymalnym skręcie kierownicy, można usłyszeć rytmiczne stuki w pobliżu koła w trakcie jazdy. Takie symptomy wskazują na uszkodzenie

A. klocków hamulcowych

B. tarczy hamulcowej

C. przegubu wewnętrznego

D. przegubu zewnętrznego

Odpowiedź dotycząca uszkodzenia przegubu zewnętrznego jest prawidłowa, ponieważ to właśnie ten element układu napędowego jest odpowiedzialny za przenoszenie momentu obrotowego z wału napędowego na koła. W samochodzie przednionapędowym, podczas pełnego skrętu, obciążenie na przegubie zewnętrznym wzrasta, co może ujawnić wszelkie ukryte wady. Rytmiczne stuki, które słychać w takim przypadku, są zazwyczaj wynikiem uszkodzenia osłony przegubu lub zużycia jego wnętrza, co prowadzi do nieprawidłowego przekazywania momentu obrotowego. Przeguby zewnętrzne są zaprojektowane tak, aby umożliwiały ruch w wielu płaszczyznach, a ich uszkodzenie może prowadzić do poważnych problemów z prowadzeniem pojazdu oraz bezpieczeństwem jazdy. Regularne przeglądy techniczne oraz kontrola stanu osłon przegubów, a także ich smarowanie, są kluczowe dla utrzymania sprawności pojazdu oraz zwiększenia jego żywotności. Warto również mieć na uwadze, że zignorowanie tych objawów może prowadzić do dalszych uszkodzeń innych elementów zawieszenia i układu napędowego.

Pytanie 10

Reperacja tarczy hamulcowej, której bicie osiowe przekracza dozwolone wartości, polega na

A. osiowaniu

B. frezowaniu

C. wyprostowaniu

D. przetaczaniu

Przetaczanie tarczy hamulcowej to proces, który pozwala na przywrócenie jej prawidłowego kształtu i grubości, eliminując bicie osiowe, które może wpływać na jakość hamowania. W trakcie przetaczania, tarcza jest obrabiana na specjalnej maszynie, co pozwala na usunięcie materiału w miejscach, gdzie występują nierówności. To zyskuje szczególne znaczenie, gdy tarcza jest już zużyta, a jej wymiana na nową nie jest konieczna, co jest korzystne z perspektywy ekonomicznej i ekologicznej. Przetaczanie tarcz hamulcowych powinno być przeprowadzane zgodnie z normami przemysłowymi, które określają minimalne grubości tarcz oraz tolerancje bicia, co zapewnia nie tylko bezpieczeństwo, ale i komfort jazdy. Dobre praktyki branżowe sugerują, aby przetaczanie wykonywać w wyspecjalizowanych warsztatach, gdzie fachowcy mają odpowiedni sprzęt oraz doświadczenie. Dzięki temu można uniknąć błędów, które mogłyby prowadzić do dalszego zużycia układu hamulcowego oraz zagrożenia dla bezpieczeństwa pojazdu.

Pytanie 11

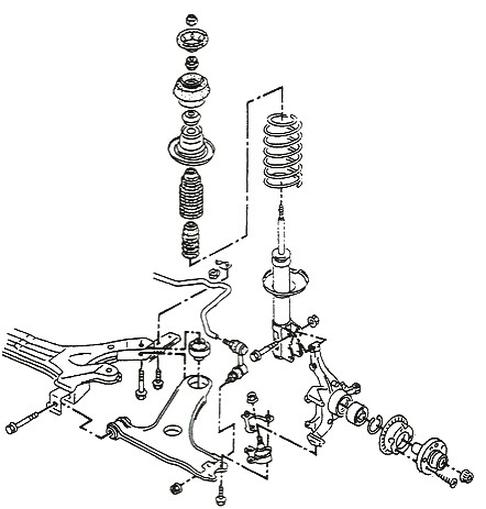

Przedstawiony schemat jest rysunkiem

A. złożeniowym.

B. wykonawczym.

C. zestawieniowym.

D. montażowym.

Rysunek montażowy jest kluczowym dokumentem w procesie projektowania i produkcji, ponieważ ilustruje, jak poszczególne części muszą być ze sobą połączone, aby stworzyć finalny produkt. W przypadku przedstawionego schematu, dokładne przedstawienie elementów oraz ich wzajemne położenie pozwala inżynierom i technikom na zrozumienie, jak zmontować dany zestaw. Rysunki montażowe powinny zawierać oznaczenia części, numery katalogowe oraz inne istotne informacje, które usprawniają proces montażu. Stosowanie takich rysunków jest zgodne z normami ISO 128 i ISO 1101, które definiują zasady dotyczące rysunków technicznych. W praktyce, rysunki montażowe są używane w wielu branżach, od motoryzacji po elektronikę, co pozwala na efektywne i precyzyjne składanie produktów.

Pytanie 12

W układzie zawieszenia, wskazany element, to drążek

A. poprzeczny.

B. wzdłużny.

C. reakcyjny.

D. stabilizatora.

Drążek stabilizatora odgrywa kluczową rolę w układzie zawieszenia, a jego głównym zadaniem jest redukcja przechyłów nadwozia podczas manewrowania, zwłaszcza w zakrętach. Współczesne pojazdy, wyposażone w zaawansowane systemy zawieszenia, często korzystają z drążków stabilizatora, aby poprawić stabilność i komfort jazdy. Drążek ten łączy lewą i prawą stronę zawieszenia, co umożliwia równomierne rozłożenie sił działających na pojazd. Przykładem zastosowania drążka stabilizatora są samochody osobowe, w których jego obecność znacząco wpływa na dynamikę jazdy, zapewniając lepszą przyczepność i kontrolę nad pojazdem. W wielu standardach branżowych, takich jak ISO 26262 dotyczący bezpieczeństwa funkcjonalnego w pojazdach, podkreśla się znaczenie odpowiedniego projektowania i stosowania elementów zawieszenia, w tym drążków stabilizatora, w celu zapewnienia stabilności i bezpieczeństwa pojazdów.

Pytanie 13

Przed przystąpieniem do pomiaru składu spalin w silniku ZI należy

A. usunąć nagar z układu wydechowego silnika

B. skalibrować dymomierz

C. rozgrzać silnik pojazdu do osiągnięcia temperatury roboczej

D. odłączyć akumulator

Rozgrzewanie silnika pojazdu do temperatury eksploatacyjnej przed rozpoczęciem pomiaru składu spalin jest kluczowym krokiem, który zapewnia wiarygodność i dokładność uzyskiwanych wyników. Silniki spalinowe, w tym silniki ZI (zapłon iskrowy), osiągają optymalną efektywność operacyjną oraz właściwe parametry spalania dopiero po osiągnięciu określonej temperatury. W niskich temperaturach, w których silnik nie jest w pełni rozgrzany, proces spalania może być nieefektywny, co prowadzi do zwiększonej emisji szkodliwych substancji, takich jak tlenki azotu (NOx) czy węglowodory niespalone (HC). Praktyczne zastosowanie tej wiedzy jest szczególnie istotne podczas diagnostyki, kontroli emisji spalin oraz przeglądów technicznych. Zgodnie z normami jakości powietrza i przepisami dotyczącymi emisji spalin, takie jak Euro 6, pomiar powinien być przeprowadzany w warunkach rzeczywistych, co obliguje do uwzględnienia pracy silnika w normalnej temperaturze eksploatacyjnej, aby uzyskać rzetelne dane do analizy i oceny stanu technicznego pojazdu.

Pytanie 14

Ciśnienie paliwa w silniku o zapłonie samoczynnym, w którym zastosowano system zasilania Common Rail trzeciej generacji, powinno wynosić w przybliżeniu

A. 1800 MPa

B. 1,8 MPa

C. 180 MPa

D. 18 MPa

Odpowiedzi takie jak 1800 MPa, 1,8 MPa czy 18 MPa wyglądają na nieporozumienie w temacie jednostek i zrozumienia działania układów Common Rail. 1800 MPa to kosmiczna wartość, znacznie przewyższająca to, co układy paliwowe mogą wytrzymać. To mogłoby spowodować poważne awarie. Z kolei 1,8 MPa i 18 MPa to zdecydowanie za niskie wartości, co nie jest zgodne z realiami technologicznymi. W silnikach diesla ciśnienie musi być odpowiednio wysokie, żeby wtrysk był efektywny, bo inaczej paliwo nie zatomizuje się dobrze, co może prowadzić do problemów ze spalaniem i większej emisji spalin. Często błędy w myśleniu biorą się z braku zrozumienia, jak działają układy wtryskowe i dlaczego ciśnienie paliwa jest takie ważne. Ważne, żeby wiedzieć, w jakim zakresie powinno się te ciśnienia utrzymywać, żeby dobrze dbać o pojazdy z silnikami Common Rail.

Pytanie 15

Na ilustracji przedstawiono wykres składu

A. spalin silnika ZI.

B. składników szkodliwych silnika ZI.

C. spalin silnika ZS.

D. składników szkodliwych silnika ZS.

Wykres składu spalin silnika pokazuje, że głównym składnikiem jest azot, który stanowi aż 76% objętości. Dodatkowo, w spalinach obecne są dwutlenek węgla, para wodna, tlen oraz niewielkie ilości składników szkodliwych. Skład spalin silnika ZS (zapłon samoczynny) jest ściśle związany z procesem spalania, w którym główną rolę odgrywa olej napędowy, co skutkuje różnorodnymi produktami spalania. Wiedza na temat składu spalin jest niezbędna, aby zrozumieć ich wpływ na środowisko oraz zdrowie publiczne. Przykłady zastosowania tej wiedzy obejmują projektowanie bardziej efektywnych systemów oczyszczania spalin oraz dzieł związanych z polityką ochrony środowiska. W obliczu rosnącej liczby pojazdów na drogach, zrozumienie składu spalin oraz ich wpływu na jakość powietrza staje się kluczowe w kontekście zrównoważonego rozwoju oraz spełniania norm emisyjnych, takich jak te ustanowione przez Unię Europejską.

Pytanie 16

Jak dokonuje się pomiaru mocy użytecznej silnika?

A. w przekładni głównej pojazdu

B. na końcówce napędowej wału korbowego

C. na kołach napędzanych pojazdu

D. na wale rozrządu silnika

Pomiar mocy silnika w niewłaściwych miejscach, takich jak wał rozrządu, przekładnia główna czy koła napędzane, prowadzi do błędnych interpretacji wyników i nieefektywnej oceny wydajności jednostki napędowej. Na wale rozrządu mierzenie mocy nie jest adekwatne, ponieważ nie oddaje rzeczywistego obciążenia silnika, które jest modyfikowane przez układ rozrządu oraz inne elementy. Podobnie, pomiar w przekładni głównej nie uwzględnia strat mechanicznych i energetycznych, które powstają w wyniku oporów tarcia czy przekładni. W przypadku pomiaru na kołach napędzanych pojazdu, wyniki mogą być zaburzone przez różne czynniki, takie jak stan opon, ciśnienie powietrza oraz opory toczenia, co komplikuje czytanie wyników. Tego typu błędy myślowe wynikają z niewłaściwego zrozumienia zasad działania silników oraz układów przeniesienia napędu. Zrozumienie rzeczywistej lokalizacji pomiaru mocy jest kluczowe, aby uniknąć mylnych wniosków i umożliwić właściwą diagnostykę oraz optymalizację silnika. Właściwe podejście do pomiaru mocy na końcówce napędowej wału korbowego pozwala na dokładniejszą i bardziej wiarygodną ocenę mocy użytecznej, co jest fundamentem inżynierii silnikowej i efektywności pojazdów.

Pytanie 17

Do technik defektoskopowych wykorzystywanych w ocenie komponentów nie zalicza się techniki

A. rentgenowskiej

B. objętościowej

C. magnetycznej

D. ultradźwiękowej

Zastosowanie metod defektoskopowych w weryfikacji części jest kluczowe w zapewnieniu jakości i bezpieczeństwa produktów przemysłowych. Odpowiedzi, które wskazują na metody magnetyczną, rentgenowską oraz ultradźwiękową, są jednym z najczęściej stosowanych podejść w przemyśle, co może wprowadzać w błąd osoby, które nie są zaznajomione z pełnym zakresem metod badań. Metoda magnetyczna, bazująca na właściwościach ferromagnetycznych materiałów, wykorzystuje pole magnetyczne do wykrywania wad powierzchniowych i podpowierzchniowych. Z kolei badania rentgenowskie wykorzystują promieniowanie elektromagnetyczne do analizy strukturalnej materiałów, co pozwala na identyfikację wewnętrznych nieciągłości. Metoda ultradźwiękowa, która polega na wysyłaniu fal dźwiękowych o wysokiej częstotliwości, umożliwia detekcję defektów w materiałach o różnej gęstości i strukturze. Wybór odpowiedniej metody jest kluczowy w zależności od rodzaju materiału oraz charakterystyki wad, co wymaga zrozumienia ich właściwości oraz zastosowania w praktyce. Wybierając nieprawidłową odpowiedź, można wpaść w pułapkę myślenia, że każda metoda defektoskopowa jest równoznaczna w kontekście badań różnych materiałów, co jest dalekie od prawdy. Kluczowe jest zatem świadome podejście do analizy, które uwzględnia specyfikę każdego z podejść oraz ich zastosowanie w praktyce, co jest niezbędne dla zapewnienia skutecznej detekcji wad.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Element mechanizmu różnicowego oznaczony na rysunku strzałką to

A. półoś.

B. pierścień ślizgowy.

C. satelita.

D. koło koronowe.

Element mechanizmu różnicowego oznaczony na rysunku strzałką to koło koronowe, które jest kluczowym elementem w systemach przeniesienia napędu, zwłaszcza w pojazdach. Koło koronowe ma charakterystyczny kształt zębów na obwodzie, co pozwala na przekazywanie momentu obrotowego z jednego elementu na drugi, umożliwiając różnicę prędkości obrotowych kół, co jest niezbędne podczas skręcania. W praktyce, koło koronowe współpracuje z satelitami i pierścieniem ślizgowym, tworząc mechanizm różnicowy, który redukuje poślizg kół i zwiększa stabilność pojazdu. Ponadto, koła koronowe są projektowane zgodnie z normami branżowymi, takimi jak ISO oraz SAE, co zapewnia ich wysoką jakość i trwałość. W kontekście zastosowania, zrozumienie roli koła koronowego jest istotne dla inżynierów zajmujących się projektowaniem układów napędowych, ponieważ jego właściwe dobranie wpływa na efektywność całego systemu. Wiedza na temat działania mechanizmów różnicowych oraz ich głównych komponentów, takich jak koło koronowe, jest niezbędna w dziedzinie mechaniki i inżynierii motoryzacyjnej.

Pytanie 20

Na podstawie zamieszczonego rysunku i numeru identyfikacyjnego pojazdu WSM00000003190329 można określić, że pojazd został wyprodukowany w

A. Polsce.

B. Kanadzie.

C. Wielkiej Brytanii.

D. Niemczech.

Odpowiedź wskazująca na Niemcy jako kraj produkcji pojazdu jest prawidłowa z uwagi na analizę numeru identyfikacyjnego WSM00000003190329. Zasady klasyfikacji numerów VIN (Vehicle Identification Number) są ściśle określone przez międzynarodowe standardy, w tym ISO 3779. W tym systemie, pierwsze dwa znaki odzwierciedlają region oraz kraj produkcji. W przypadku litery 'W', oznacza ona Europę, podczas gdy litera 'S' jest przypisana do Niemiec. To podejście nie tylko ułatwia identyfikację kraju produkcji, ale także wspiera standardy związane z bezpieczeństwem i jakością, które są egzekwowane w niemieckim przemyśle motoryzacyjnym. W praktyce, znajomość tych zasad może być kluczowa dla specjalistów zajmujących się importem i eksportem pojazdów, ponieważ pozwala na weryfikację ich autentyczności i zgodności z przepisami. Ponadto, analiza VIN może być używana w serwisach naprawczych do identyfikacji specyfikacji pojazdu, co jest istotne dla zapewnienia odpowiednich części zamiennych oraz przeprowadzania procedur serwisowych zgodnych z zaleceniami producentów.

Pytanie 21

W hydraulicznym oraz pneumatycznym amortyzatorze jednorurowym wysokociśnieniowym używa się oleju oraz

A. acetylenu

B. powietrza

C. tlenu

D. azotu

W jednorurowym wysokociśnieniowym amortyzatorze hydraulicznym stosuje się azot, ponieważ jest gazem obojętnym, który zapewnia odpowiednie ciśnienie w układzie. Azot jest niezwykle stabilny chemicznie, co minimalizuje ryzyko reakcji z olejem czy innymi składnikami amortyzatora. Jego główną rolą jest utrzymanie odpowiedniego poziomu ciśnienia, co zapobiega pojawianiu się pęcherzyków powietrza w oleju oraz zwiększa efektywność tłumienia drgań. Azot jako medium gazowe jest powszechnie wykorzystywany w różnych zastosowaniach motoryzacyjnych, w tym w sportach motorowych, gdzie wysoka wydajność i stabilność są kluczowe. Przy odpowiednim ciśnieniu azot wspomaga przenoszenie sił i wpływa na charakterystykę pracy amortyzatora, co jest istotne dla komfortu jazdy oraz bezpieczeństwa pojazdu. Zastosowanie azotu zgodne jest z normami i zaleceniami producentów, co czyni je najlepszym praktycznym rozwiązaniem w tego typu konstrukcjach.

Pytanie 22

W specyfikacji rozmiaru opony 225/65R17 101H litera R wskazuje na

A. typ konstrukcji osnowy opony

B. maksymalną prędkość jazdy

C. maksymalne dopuszczalne obciążenie (nośność opony)

D. średnicę opony

Litera R w oznaczeniu rozmiaru opony 225/65R17 101H odnosi się do konstrukcji osnowy opony, co wskazuje, że opona jest oponą radialną. Opony radialne charakteryzują się tym, że włókna osnowy są ułożone w kierunku promieniowym, co pozwala na lepsze rozkładanie sił działających na oponę podczas jazdy. Dzięki tej konstrukcji, opony radialne zapewniają większą stabilność, lepszą przyczepność oraz niższe opory toczenia w porównaniu do opon diagonalnych. W praktyce oznacza to, że pojazdy wyposażone w opony radialne mogą osiągać lepsze osiągi, a także wyższą efektywność paliwową. Opony radialne są obecnie standardem w branży motoryzacyjnej, co potwierdzają normy ISO oraz standardy producentów samochodów. Warto dodać, że stosowanie opon odpowiednich do konstrukcji pojazdu jest kluczowe dla bezpieczeństwa i efektywności jazdy, a ich właściwy wybór powinien być oparty na specyfikacji producenta i zaleceniach branżowych.

Pytanie 23

Po zakończeniu wymiany zaworów dolotowych w silniku należy

A. usunąć zabezpieczenie trzonka zaworu

B. frezować gniazda zaworowe

C. sprawdzić szczelność zaworów

D. zweryfikować twardość sprężyn zaworowych

Sprawdzanie szczelności zaworów jest kluczowym krokiem po wymianie zaworów dolotowych silnika. Zawory są odpowiedzialne za regulację przepływu mieszanki paliwowo-powietrznej do cylindrów oraz za wydobywanie spalin. Nieszczelność zaworów może prowadzić do znacznych strat mocy silnika, zwiększonego zużycia paliwa oraz nieprawidłowego działania jednostki napędowej. W praktyce, podczas sprawdzania szczelności zaworów, można wykorzystać metody takie jak próba ciśnieniowa, która polega na wprowadzeniu powietrza do cylindra i obserwacji, czy ciśnienie utrzymuje się na odpowiednim poziomie. Dobrą praktyką jest również użycie specjalistycznych narzędzi, takich jak zestawy do testowania szczelności, które umożliwiają dokładne określenie ewentualnych wycieków. Należy pamiętać, że zgodnie z normami branżowymi, regularne sprawdzanie szczelności zaworów powinno być częścią rutynowej konserwacji silnika, co pozwala na utrzymanie jego optymalnej wydajności oraz przedłużenie żywotności komponentów.

Pytanie 24

Na rysunku strzałkami oznaczono miejsca pomiaru

A. szczelności cylindra.

B. skoku tłoka w cylindrze.

C. luzu układu tłok-cylinder.

D. zużycia tulei cylindrowej.

Poprawna odpowiedź dotycząca zużycia tulei cylindrowej jest zgodna z praktyką pomiarową w inżynierii mechanicznej. Na rysunku przedstawiono miejsca, w których dokonuje się pomiarów, co jest kluczowym elementem oceny stanu technicznego silników spalinowych. Pomiar zużycia tulei cylindrowej wykonuje się w różnych punktach, aby uzyskać pełny obraz ewentualnych odkształceń lub nierówności spowodowanych eksploatacją. Zgodnie z normami branżowymi, takich jak ISO 1101, pomiary te powinny być przeprowadzane w sposób systematyczny i zgodny z określonymi procedurami, aby zapewnić wiarygodność wyników. Przykładowo, jeśli podczas pomiarów stwierdzono nadmierne zużycie, możliwe jest podjęcie decyzji o regeneracji lub wymianie tulei, co bezpośrednio wpływa na efektywność i trwałość silnika. Również, odpowiednie techniki pomiarowe, jak użycie mikrometrów czy wskaźników zegarowych, są kluczowe w tej analizie, co pozwala na uzyskanie dokładnych wartości.

Pytanie 25

Wskaźnik, który informuje o aktywacji systemu kontroli trakcji, świeci w kolorze

A. żółtym

B. czerwonym

C. zielonym

D. niebieskim

Żółta kontrolka sygnalizująca, że system kontroli trakcji jest włączony to coś, co widzimy w każdym normalnym samochodzie. Jak się świeci, to znaczy, że system działa, a kierowca powinien być tego świadomy, bo to ważne dla bezpieczeństwa na drodze. TCS, czyli systemy kontroli trakcji, mają za zadanie zapobiegać ślizganiu się kół, co jest mega istotne, zwłaszcza na mokrej czy zaśnieżonej nawierzchni. Na przykład, jak przyspieszasz na śliskiej drodze, to TCS się włącza, żeby lepiej zarządzać mocą silnika i zapobiec utracie kontroli nad autem. To wszystko ma sens, bo są różne normy, jak ISO 26262, które mówią o bezpieczeństwie w pojazdach. Wiedza o tym, co oznaczają te sygnały świetlne, jest kluczowa, bo dzięki temu można lepiej reagować na to, co dzieje się na drodze.

Pytanie 26

Dokumentacja przyjęcia pojazdu do serwisu w celu wykonania naprawy powinna zawierać

A. kopię świadectwa homologacji pojazdu

B. kopię dowodu rejestracyjnego

C. opis pozycji cennika

D. opis zgłaszanej usterki

Opis zgłaszanej usterki jest kluczowym elementem zlecenia przyjęcia pojazdu do serwisu, ponieważ dostarcza technikom niezbędnych informacji na temat problemu, który występuje z pojazdem. Umożliwia to szybsze zdiagnozowanie usterki i podjęcie odpowiednich działań naprawczych. Przykładowo, jeśli kierowca zgłasza, że samochód nie uruchamia się, to ten opis pomoże serwisantowi skoncentrować się na systemie zapłonowym lub akumulatorze. Dobre praktyki w branży serwisowej zakładają, że każdy zlecenie powinno zawierać szczegółowy opis problemu, co nie tylko przyspiesza proces naprawy, ale również minimalizuje ryzyko błędów. Warto także zaznaczyć, że dokładny opis usterki może wpłynąć na późniejsze decyzje dotyczące kosztów naprawy oraz ewentualnych roszczeń gwarancyjnych. Dzięki takiemu podejściu serwis jest w stanie zapewnić wysoką jakość usług oraz satysfakcję klientów.

Pytanie 27

Wybór zamienników świec zapłonowych do silnika z zapłonem iskrowym, oprócz podstawowych wymiarów gwintów, uwzględnia także istotny parametr, którym jest

A. liczba elektrod

B. wartość cieplna

C. rezystancja wewnętrzna

D. kształt elektrod

Kształt elektrod, liczba elektrod oraz rezystancja wewnętrzna to parametry, które mogą być istotne w kontekście ogólnego działania świec zapłonowych, jednak nie są kluczowe przy doborze zamienników. Kształt elektrod ma wpływ na proces zapłonu mieszanki paliwowo-powietrznej. Świece z różnymi kształtami elektrod mogą mieć różne właściwości zapłonowe, ale zmiana kształtu nie powinna być głównym czynnikiem przy doborze zamiennika, gdyż bardzo często standardowy kształt zapewnia wystarczające parametry pracy. Liczba elektrod również może wpływać na efektywność zapłonu, jednak w przypadku silników o określonych wymaganiach, nie jest to krytyczny parametr, gdyż najczęściej stosuje się standardowe świecy z jedną elektrodą. Rezystancja wewnętrzna świecy zapłonowej dotyczy głównie redukcji zakłóceń elektromagnetycznych w systemach zapłonowych, co jest szczególnie istotne w nowoczesnych pojazdach z bardziej złożonymi systemami elektronicznymi. Jednakże, w kontekście ogólnego działania silnika i jego efektywności, wartość cieplna pozostaje najważniejszym czynnikiem. Typowym błędem jest zatem koncentrowanie się na parametrach, które są mniej istotne w kontekście działania silnika, zamiast na kluczowej wartości cieplnej, która decyduje o prawidłowym funkcjonowaniu świec zapłonowych w danym silniku.

Pytanie 28

Przedstawione na rysunku wypukłe oznakowanie umieszczone na kadłubie silnika zawiera

A. numer VDS, stanowiący integralną część numeru VIN.

B. numer VIN.

C. typ i numer silnika.

D. numer katalogowy kadłuba.

Wybór niepoprawnej odpowiedzi może wynikać z nieścisłości w zrozumieniu funkcji różnych systemów identyfikacji. Odpowiedź dotycząca numeru VIN sugeruje, że oznaczenie dotyczy identyfikacji całego pojazdu, podczas gdy na zdjęciu widoczny jest jedynie numer katalogowy kadłuba silnika. Numer VIN, będący unikalnym identyfikatorem pojazdu, obejmuje wiele informacji, w tym producenta, miejsce produkcji oraz specyfikacje pojazdu, ale nie odnosi się bezpośrednio do pojedynczych komponentów. Z kolei odpowiedź odnosząca się do numeru VDS, który jest częścią numeru VIN, również nie jest adekwatna, ponieważ VDS dotyczy w szczególności danych o wersji i specyfikacji pojazdu, a nie poszczególnych części. W systemach zarządzania zapasami i katalogach części, kluczowe jest posługiwanie się numerami katalogowymi, które mogą być przypisane do konkretnych elementów. Posiadanie dokładnych danych o częściach, a nie o pojeździe jako całości, jest fundamentalne w rozwiązywaniu problemów serwisowych oraz w procesach zamówień. W konsekwencji, mylenie tych systemów identyfikacji prowadzi do nieefektywności i potencjalnych błędów w procesie napraw oraz zakupu części zamiennych.

Pytanie 29

Nadmierne zużycie wewnętrznej krawędzi bieżnika jednego z kół osi przedniej wskazuje na

A. zbyt dużą wartość kąta wyprzedzenia osi sworznia zwrotnicy tego koła

B. zbyt dużą wartość kąta pochylenia tego koła

C. nieprawidłowe ustawienie zbieżności tej osi

D. zbyt niskie ciśnienie powietrza w tym kole

Zbyt duża wartość kąta wyprzedzenia osi sworznia zwrotnicy oraz nieprawidłowo ustawiona zbieżność osi to czynniki, które mogą wpływać na zachowanie pojazdu, ale w kontekście nadmiernego zużycia wewnętrznej krawędzi bieżnika koła przedniego, nie są one bezpośrednimi przyczynami. Kąt wyprzedzenia osi sworznia zwrotnicy ma na celu poprawę stabilności kierownicy, ale jego nadmiar nie prowadzi do specyficznego zużycia bieżnika. Podobnie, zbieżność osi, która odnosi się do ustawienia kół względem siebie, może wpływać na zużycie opon, ale jej niewłaściwe ustawienie zwykle prowadzi do nierównomiernego zużycia całej powierzchni bieżnika, a nie tylko do wewnętrznej krawędzi. Z kolei zbyt niskie ciśnienie powietrza w oponach jest problemem, który może powodować ich nadmierne zużycie, ale również nie ogranicza się tylko do wewnętrznej krawędzi, a doprowadza do ogólnego osłabienia struktury opony. Takie pomyłki mogą wynikać z braku zrozumienia zasad działania geometrii kół oraz ich wpływu na właściwości jezdne pojazdu. Kluczowe znaczenie ma zrozumienie, że poprawna geometria kół oraz regularne ich kontrolowanie są fundamentem trwałości opon oraz bezpieczeństwa na drodze.

Pytanie 30

Stosunek objętości cylindra nad tłokiem w położeniach DMP i GMP określa

A. stopień sprężania.

B. ciśnienie sprężania.

C. objętość skokową silnika.

D. skok tłoka.

W tym pytaniu łatwo się pomylić, bo wszystkie pojęcia kręcą się wokół cylindra i tłoka, ale znaczą zupełnie co innego. Stosunek objętości nad tłokiem w DMP i GMP nie określa ani objętości skokowej, ani ciśnienia sprężania, ani skoku tłoka, tylko stopień sprężania. Żeby to dobrze poukładać w głowie, warto rozdzielić sobie te pojęcia. Objętość skokowa to różnica objętości cylindra między DMP a GMP, czyli ile powietrza (lub mieszanki) faktycznie jest zasysane i sprężane w jednym cyklu. Matematycznie to jest V_skokowa = V_DMP − V_GMP. Tu nie ma żadnego dzielenia, tylko zwykłe odejmowanie. Stąd bierze się np. pojęcie „silnik 2.0”, gdzie suma objętości skokowych wszystkich cylindrów daje pojemność skokową silnika. Ciśnienie sprężania to już w ogóle inna bajka – to wielkość mierzona manometrem podczas próby ciśnienia sprężania. Zależy nie tylko od stopnia sprężania, ale też od szczelności pierścieni tłokowych, zaworów, stanu gładzi cylindrów, temperatury, prędkości obrotowej rozrusznika, a nawet od tego, czy przepustnica jest otwarta. Typowy błąd myślowy jest taki, że ktoś myli katalogowy stopień sprężania (np. 10:1) z ciśnieniem sprężania (np. 12 bar) i próbuje to sobie przeliczać liniowo, co nie ma sensu. Skok tłoka natomiast to czysto geometryczny parametr – odległość, jaką pokonuje tłok między GMP a DMP. Wynika on z konstrukcji wału korbowego i długości korbowodu, a nie z żadnych stosunków objętości. Oczywiście skok tłoka wpływa na objętość skokową, ale nie jest określany przez stosunek V_DMP do V_GMP. Główna pułapka w tym zadaniu polega na tym, że jak słyszymy „stosunek objętości”, to odruchowo myślimy o ciśnieniu sprężania albo o „ile silnik ma pojemności”, a tutaj chodzi o czysto konstrukcyjny parametr geometryczny – stopień sprężania, który dopiero pośrednio wpływa na ciśnienie i osiągi silnika.

Pytanie 31

Sprawdzenie luzu zamka pierścienia zgarniającego na tłoku przeprowadza się za pomocą

A. szczelinomierza.

B. płytek wzorcowych.

C. suwmiarki.

D. mikrometra.

Do sprawdzania luzu zamka pierścienia zgarniającego na tłoku stosuje się szczelinomierz, bo tylko on pozwala w prosty i powtarzalny sposób zmierzyć bardzo małą szczelinę między końcami pierścienia w rowku lub w cylindrze. W praktyce robi się to tak, że pierścień wkłada się do cylindra, ustawia prostopadle (najczęściej dosuwa się go denkiem tłoka na odpowiednią głębokość) i potem wkłada listki szczelinomierza w szczelinę zamka. Odczytujesz ten listek, który wchodzi z wyczuwalnym, lekkim oporem. Ten wymiar porównuje się z danymi katalogowymi producenta silnika – tam masz podane minimalne i maksymalne luzy dla konkretnego typu pierścienia i średnicy cylindra. Z mojego doświadczenia mechanicy często lekceważą ten pomiar, a to błąd, bo zbyt mały luz zamka przy rozgrzaniu silnika powoduje zacieranie pierścienia w rowku, porysowanie gładzi cylindra, a nawet zablokowanie tłoka. Za duży luz z kolei to spadek kompresji, zwiększone przedmuchy do skrzyni korbowej i wzrost zużycia oleju. Szczelinomierz jest podstawowym narzędziem pomiarowym w mechanice silnikowej do oceny luzów: zaworowych, łożyskowych, międzyzębnych i właśnie luzu zamka pierścieni. W porządnych serwisach i według dobrych praktyk zawsze mierzy się luz zamka wszystkich pierścieni przy remoncie silnika i nie montuje się na ślepo nowych części bez kontroli tych wartości.

Pytanie 32

Połączenie elementów składowych podłogi samochodu osobowego wykonuje się najczęściej za pomocą

A. zgrzewania.

B. klejenia.

C. skręcania.

D. lutowania.

Prawidłowo wskazany sposób łączenia elementów podłogi samochodu osobowego to zgrzewanie, najczęściej zgrzewanie punktowe blach stalowych. W nowoczesnej budowie nadwozi samonośnych producenci stosują głównie cienkie blachy stalowe o wysokiej wytrzymałości, które są łączone właśnie przez zgrzewanie oporowe. Ten proces polega na dociśnięciu do siebie dwóch lub więcej arkuszy blachy elektrodami i przepuszczeniu przez nie dużego prądu. Miejsce styku nagrzewa się do stanu plastycznego, a następnie po schłodzeniu powstaje trwałe, metaliczne połączenie. Z mojego doświadczenia wynika, że jest to technologia bardzo powtarzalna, szybka i dobrze nadająca się do produkcji seryjnej na liniach zrobotyzowanych, co w fabrykach samochodów jest absolutnym standardem. Podłoga pojazdu przenosi znaczne obciążenia, działa jak element konstrukcyjny całej karoserii, dlatego połączenia muszą być mocne, odporne na zmęczenie materiału i drgania oraz zapewniające odpowiednią sztywność nadwozia. Zgrzewy punktowe są rozmieszczane według dokładnych rozstawów i schematów technologicznych producenta, tak aby zachować wymaganą wytrzymałość i bezpieczeństwo bierne pojazdu, na przykład przy zderzeniu czołowym czy bocznym. W praktyce warsztatowej, przy naprawach powypadkowych, stosuje się specjalne zgrzewarki do blach nadwoziowych, a instrukcje producentów nadwozi jasno zabraniają zastępowania zgrzewów np. samymi wkrętami czy przypadkowym spawaniem ciągłym, bo to zmienia charakter pracy konstrukcji. Zgrzewanie daje też dość dobrą ochronę antykorozyjną w miejscu łączenia, szczególnie jeśli później zastosuje się odpowiednie uszczelnienia, masy antykorozyjne i lakiery. Z punktu widzenia jakości naprawy i zgodności z technologią producenta, zgrzewanie podłogi jest po prostu podstawową i najbezpieczniejszą metodą.

Pytanie 33

Zadaniem smaru zastosowanego w piastach kół tylnych w pierwszej kolejności jest

A. odprowadzenie powstałego ciepła.

B. zmniejszenie współczynnika tarcia.

C. konserwacja elementów piasty.

D. wypełnienie pustych przestrzeni.

W piastach kół tylnych smar ma przede wszystkim jedno główne zadanie: zmniejszyć współczynnik tarcia między elementami tocznymi łożyska (kulki, wałeczki) a bieżniami. Dzięki temu łożysko pracuje lekko, bez zacierania, a cała piasta może przenosić obciążenia osiowe i promieniowe bez nadmiernego zużycia. W praktyce, jeśli w piaście jest właściwy smar o odpowiedniej lepkości i klasie, to podczas jazdy obrót koła jest płynny, temperatura łożyska rośnie tylko nieznacznie, a luz łożyskowy utrzymuje się w normie przez długi czas. Moim zdaniem w warsztacie najważniejsze jest właśnie zrozumienie, że smar tworzy film smarny oddzielający metal od metalu – bez tego kontakt jest suchy, pojawia się tarcie graniczne, przegrzanie i w końcu zatarcie łożyska. Owszem, smar częściowo odprowadza ciepło, wypełnia wolne przestrzenie i zabezpiecza przed korozją, ale to są funkcje dodatkowe. Standardy producentów łożysk i pojazdów (np. instrukcje serwisowe VW, Opla, czy normy dotyczące smarów łożyskowych NLGI) zawsze podkreślają, że podstawową rolą smaru jest redukcja tarcia i zużycia. W dobrych praktykach warsztatowych zwraca się uwagę, żeby nie przesadzać ani z ilością smaru, ani z jego przypadkowym doborem – stosuje się smary do łożysk tocznych, zwykle na bazie mydeł litowych, dobrane do obrotów i temperatury pracy piasty. Dzięki temu koło nie „ciągnie” samochodu, nie ma niepotrzebnych oporów ruchu i poprawia się też bezpieczeństwo, bo łożysko mniej ryzykuje nagłym uszkodzeniem w czasie jazdy.

Pytanie 34

Przyczyną hałasu występującego tylko w czasie zmiany biegów w skrzyni manualnej jest uszkodzenie

A. satelitów.

B. łożysk kół jezdnych.

C. synchronizatorów.

D. przegubów.

Hałas pojawiający się tylko w momencie zmiany biegów w skrzyni manualnej bardzo charakterystycznie wskazuje na zużycie lub uszkodzenie synchronizatorów. Synchronizator odpowiada za wyrównanie prędkości obrotowej wałka i koła zębatego danego biegu przed ich zazębieniem. Dzięki temu kierowca może wrzucać bieg płynnie, bez zgrzytów i bez używania tzw. międzygazu jak w bardzo starych ciężarówkach. Jeśli elementy cierne synchronizatora są wytarte, pierścień synchronizatora nie jest w stanie skutecznie „dohamować” koła zębatego. W praktyce objawia się to zgrzytem, chrobotaniem albo krótkim, ale wyraźnym hałasem właśnie w momencie wkładania biegu, szczególnie przy szybkiej zmianie przełożeń lub przy redukcji. Mechanicy zgodnie z dobrą praktyką przy takich objawach sprawdzają, które biegi najczęściej zgrzytają – typowo zaczyna się od drugiego lub trzeciego, bo są najczęściej używane i tam zużycie jest największe. Moim zdaniem warto też zwrócić uwagę na to, że przy uszkodzonych synchronizatorach przy spokojnej, bardzo wolnej zmianie biegów objawy mogą być słabsze, ale przy dynamicznej jeździe problem wychodzi od razu. W nowoczesnych skrzyniach stosuje się synchronizatory wielostopniowe, często z pierścieniami wykonanymi z mosiądzu lub specjalnych stopów, które z czasem po prostu się wycierają. Standardowa procedura naprawy to rozbiórka skrzyni, ocena stanu kół zębatych, pierścieni synchronizatorów, tulei przesuwnej i wymiana zużytych kompletów synchronizatorów. Ignorowanie tego typu hałasu prowadzi do dalszego zużycia zębów kół, a później do dużo droższej naprawy. W praktyce warsztatowej przy diagnozie zawsze odróżnia się hałas stały (np. łożyska) od hałasu wyłącznie przy zmianie przełożeń – i to jest właśnie klasyczny objaw zużytych synchronizatorów.

Pytanie 35

W klasycznym układzie napędowym do połączenia skrzyni biegów z mostem napędowym stosowany jest

A. łącznik z tworzywa sztucznego.

B. wał korbowy.

C. wał napędowy.

D. przegub kulowy.

W klasycznym układzie napędowym, gdzie silnik jest z przodu, a most napędowy z tyłu, standardowo stosuje się wał napędowy do połączenia skrzyni biegów z mostem. To jest taki długi, zwykle stalowy wał rurowy, który przenosi moment obrotowy ze skrzyni na przekładnię główną w moście. Moim zdaniem to jeden z ważniejszych elementów układu napędowego, bo musi przenieść duże obciążenia, a jednocześnie kompensować zmiany odległości i kąta między skrzynią a mostem, które powstają przy pracy zawieszenia. W praktyce wał napędowy ma zazwyczaj przeguby krzyżakowe lub przeguby homokinetyczne oraz często podporę środkową w samochodach z dłuższym rozstawem osi. Branżowym standardem jest, żeby wał był odpowiednio wyważony dynamicznie – inaczej pojawiają się drgania, hałas i przyspieszone zużycie łożysk skrzyni i mostu. W serwisie zwraca się uwagę na stan krzyżaków, luz na wielowypuście, wycieki przy flanszach i uszkodzenia mechaniczne rury wału, bo każde skrzywienie potrafi później bardzo dać po kieszeni. Dobrą praktyką jest oznaczanie położenia wału względem kołnierzy przed demontażem, żeby po montażu zachować to samo ustawienie i nie pogorszyć wyważenia. W wielu dostawczakach czy ciężarówkach masz kilka odcinków wału napędowego połączonych podporami – zasada działania jest ta sama, tylko konstrukcja bardziej rozbudowana. W nowoczesnych pojazdach 4x4 również między skrzynią rozdzielczą a osiami stosuje się wały napędowe, co świetnie pokazuje, że to rozwiązanie jest uniwersalne i sprawdzone od lat.

Pytanie 36

W celu ograniczenia tarcia w mechanizmie różnicowym stosuje się

A. olej silnikowy.

B. smar stały.

C. olej przekładniowy.

D. płyn hydrauliczny.

W mechanizmie różnicowym stosuje się olej przekładniowy, bo jest on specjalnie dobrany do pracy w przekładniach zębatych, gdzie występują bardzo duże naciski powierzchniowe i często ruch ślizgowo–toczny. Taki olej ma odpowiednią lepkość, dodatki przeciwzużyciowe (EP – extreme pressure), przeciwpienne, przeciwkorozyjne i zapewnia trwały film smarny na zębach kół talerzowych, ataku i satelitów. Dzięki temu tarcie jest ograniczone do bezpiecznego poziomu, zmniejsza się hałas, nagrzewanie i zużycie elementów. W typowej osi napędowej samochodu osobowego czy dostawczego mechanizm różnicowy pracuje w jednej obudowie ze skrzynią główną mostu i jest cały czas zanurzony właśnie w oleju przekładniowym, najczęściej klasy GL-4 lub GL-5 wg API, o lepkości np. 75W-90, 80W-90 wg SAE. Producenci pojazdów w instrukcjach i dokumentacji serwisowej wyraźnie podają stosowanie olejów przekładniowych, a nie innych środków smarnych. W warsztacie przy obsłudze mostów napędowych zawsze powinno się sprawdzać poziom i stan oleju przekładniowego, a przy wymianie używać dokładnie takiej klasy, jak zalecił producent. Moim zdaniem to jedna z tych rzeczy, których nie warto „kombinować”, bo zły olej potrafi bardzo szybko zniszczyć zęby i łożyska w mechanizmie różnicowym.

Pytanie 37

Wałek atakujący wraz z kołem talerzowym wchodzą w pojeździe w skład mechanizmu

A. przekładni kierowniczej.

B. napędu wycieraczek

C. napędu układu rozrządu.

D. przekładni głównej.

Wałek atakujący wraz z kołem talerzowym to klasyczny zestaw elementów przekładni głównej w pojeździe. Ten komplet tworzy przekładnię stożkową (często hipoidalną), która ma dwa główne zadania: po pierwsze zmienia kierunek przekazywania momentu obrotowego ze skrzyni biegów na mechanizm różnicowy i półosie, a po drugie dodatkowo redukuje prędkość obrotową i zwiększa moment na kołach napędowych. Wałek atakujący jest połączony z wałem napędowym (lub bezpośrednio ze skrzynią biegów w autach z napędem na przednią oś), a koło talerzowe jest przykręcone do obudowy mechanizmu różnicowego. W praktyce, kiedy auto jedzie, moment z silnika przechodzi przez sprzęgło, skrzynię biegów, dalej wał napędowy, właśnie na przekładnię główną (wałek atakujący + koło talerzowe), a potem dopiero na mechanizm różnicowy i półosie. Moim zdaniem warto kojarzyć, że regulacja zazębienia wałka atakującego z kołem talerzowym (luz wzdłużny, luz boczny, ślad współpracy zębów) to jedna z kluczowych czynności przy naprawie mostów napędowych, bo od tego zależy hałas, trwałość i bezpieczeństwo całego układu napędowego. W nowoczesnych pojazdach nadal obowiązują te same podstawowe zasady: prawidłowe smarowanie przekładni głównej, użycie oleju przekładniowego o odpowiedniej klasie API GL i lepkości, kontrola luzów zgodnie z dokumentacją serwisową producenta, a przy wymianie łożysk lub uszczelniaczy trzeba zawsze sprawdzić i ewentualnie skorygować ustawienie wałka atakującego względem koła talerzowego. W warsztatach, które trzymają się dobrych praktyk, po każdej ingerencji w most napędowy wykonuje się jazdę próbną i sprawdza, czy nie pojawia się wycie przekładni przy określonych prędkościach, bo to często pierwszy sygnał złego ustawienia wałka atakującego lub zużycia zębów koła talerzowego.

Pytanie 38

Na podstawie wyników pomiaru tarczowego układu hamulcowego osi przedniej przedstawionych w tabeli, określ zakres niezbędnej naprawy.

Mierzona wielkość		Wartości graniczne	Wartości zmierzone
Mierzona wielkość		Wartości graniczne	L	P
Minimalna grubość tarczy hamulcowej [mm]		22,20	22,15	22,23
Maksymalne bicie osiowe tarczy hamulcowej [mm]		0,15	0,07	0,11
Minimalna grubość okładziny ciernej klocków hamulcowych [mm]	wewnętrznej	1,50	3,81	3,95
	zewnętrznej	1,50	3,63	3,88

A. Wymiana lewej tarczy hamulcowej i kompletu klocków hamulcowych.

B. Wymiana lewej tarczy hamulcowej.

C. Przetoczenie dwóch tarcz hamulcowych i wymiana kompletu klocków hamulcowych.

D. Wymiana dwóch tarcz hamulcowych i kompletu klocków hamulcowych.

W tym zadaniu kluczowe jest spokojne przeanalizowanie tabeli i odniesienie się do wartości granicznych. Minimalna grubość tarczy hamulcowej to 22,20 mm. Zmierzona grubość lewej tarczy wynosi 22,15 mm, czyli jest już poniżej dopuszczalnego minimum – taka tarcza nie spełnia wymagań bezpieczeństwa i musi być bezwzględnie wymieniona. Prawa tarcza ma 22,23 mm, czyli teoretycznie mieści się jeszcze w normie, ale różnica grubości między stronami jest już zauważalna. Z punktu widzenia dobrych praktyk serwisowych zawsze wymienia się tarcze parami na jednej osi. Chodzi o równomierne działanie hamulców, stabilność pojazdu przy hamowaniu i uniknięcie różnicy skuteczności między kołami lewej i prawej strony. Do tego dochodzi bicie osiowe: dopuszczalne maksimum to 0,15 mm, a zmierzone wartości 0,07 mm (L) i 0,11 mm (P) mieszczą się w normie, więc sam parametr bicia nie wymusza regeneracji ani przetaczania, ale przekroczenie minimalnej grubości już tak. Klocki hamulcowe mają minimalną grubość okładziny 1,50 mm, a zmierzone wartości to około 3,6–3,9 mm, więc formalnie są jeszcze zdatne do eksploatacji. Mimo to w profesjonalnym serwisie przy wymianie tarcz zaleca się jednoczesną wymianę kompletu klocków. Po pierwsze – stare klocki są już wytarte do starej powierzchni tarcz i na nowych tarczach będą się nierównomiernie układać, mogą piszczeć, powodować przegrzewanie punktowe. Po drugie – klient dostaje „pełny” odcinek eksploatacyjny nowego kompletu tarcza + klocek, co zmniejsza ryzyko szybkiego powrotu do warsztatu. Moim zdaniem to jest właśnie przykład dobrej praktyki warsztatowej: wymiana dwóch tarcz na osi plus komplet nowych klocków zapewnia równomierne hamowanie, mniejsze ryzyko drgań kierownicy, lepszą skuteczność hamowania i zgodność z zasadą, że elementy cierne układu hamulcowego powinny być wymieniane parami dla zachowania symetrii działania.

Pytanie 39

Napęd hybrydowy oznacza zastosowanie w pojeździe silnika

A. z zapłonem iskrowym.

B. spalinowego z elektrycznym.

C. elektrycznego.

D. wysokoprężnego.

Napęd hybrydowy w motoryzacji oznacza po prostu połączenie dwóch różnych źródeł napędu w jednym pojeździe – w typowych samochodach osobowych jest to silnik spalinowy współpracujący z silnikiem elektrycznym. Nie chodzi więc o sam silnik elektryczny ani o to, czy silnik spalinowy jest wysokoprężny czy z zapłonem iskrowym, tylko o ich zestawienie z napędem elektrycznym w jednym układzie. W praktyce stosuje się różne konfiguracje: układ równoległy (np. większość hybryd Toyoty, Hondy), gdzie oba silniki mogą napędzać koła, układ szeregowy (silnik spalinowy pracuje głównie jako generator) oraz układy mieszane. Z punktu widzenia mechanika ważne jest, że mamy tu dwa światy w jednym aucie: klasyczny silnik spalinowy z osprzętem (układ zasilania, chłodzenia, smarowania, wydech) oraz rozbudowany układ wysokiego napięcia, inwerter, baterię trakcyjną i silnik elektryczny. W serwisie trzeba pamiętać o procedurach bezpieczeństwa przy pracy przy instalacji wysokiego napięcia – odłączanie „service plug”, stosowanie rękawic dielektrycznych, oznaczenia przewodów HV w kolorze pomarańczowym. Hybryda pozwala odzyskiwać energię z hamowania (rekuperacja), dzięki czemu w ruchu miejskim zużycie paliwa spada, a elementy układu hamulcowego często zużywają się wolniej. Moim zdaniem warto kojarzyć, że hybryda to kompromis między autem spalinowym a czysto elektrycznym: nadal tankujemy paliwo, ale część pracy przejmuje silnik elektryczny, co poprawia sprawność całego układu napędowego i kulturę pracy pojazdu, szczególnie przy ruszaniu i w korkach.

Pytanie 40

W przypadku stwierdzenia uszkodzenia przegubu kulowego półosi napędowej, należy

A. poddać go naważaniu.

B. zastosować galwanizację.

C. zastosować napawanie.

D. wymienić go na nowy.

W przypadku przegubu kulowego półosi napędowej obowiązuje bardzo prosta, ale ważna zasada: jeśli stwierdzisz jego uszkodzenie, element traktuje się jako nienaprawialny i wymienia na nowy. Przegub pracuje w bardzo trudnych warunkach – przenosi duże momenty obrotowe, pracuje pod zmiennym kątem, często przy pełnym skręcie kół i dodatkowo jest narażony na uderzenia, drgania i zanieczyszczenia. Każde zużycie bieżni, kulek czy koszyka powoduje luzy, stuki przy ruszaniu i skręcaniu oraz ryzyko nagłego uszkodzenia podczas jazdy. Z mojego doświadczenia, jeśli przegub już hałasuje, to jego powierzchnie robocze są tak wypracowane, że żadna sensowna regeneracja w warunkach warsztatowych nie zapewni pierwotnej wytrzymałości i dokładności pasowań. Producenci pojazdów i dostawcy części wprost zalecają wymianę uszkodzonego przegubu lub całej półosi na nową lub fabrycznie regenerowaną, ale na poziomie specjalistycznej linii technologicznej, a nie przez „łatanie” starego elementu. W praktyce warsztatowej robi się tak: diagnoza na podstawie objawów i oględzin (stan osłony, wycieki smaru, luzy, odgłosy), demontaż półosi, wymiana samego przegubu lub kompletnej półosi, nowy smar i nowa osłona, a na końcu jazda próbna. Takie podejście jest zgodne z dobrymi praktykami serwisowymi, normami bezpieczeństwa i zwykłą logiką – element kluczowy dla przeniesienia napędu i bezpieczeństwa jazdy nie może być „łataną loterią”, tylko musi mieć pewną i przewidywalną trwałość.
