Pytanie 1

Tyrystor, w którym anoda ma dodatni potencjał, a katoda i bramka mają potencjał ujemny, znajduje się w stanie

A. blokowania

B. przewodzenia

C. nasycenia

D. zaporowym

Tyrystor, kiedy anoda ma dodatni potencjał, a bramka i katoda mają potencjał ujemny, jest w stanie blokowania. To znaczy, że nie przewodzi prądu, mimo że teoretycznie mógłby. Takie blokowanie jest naprawdę ważne w sytuacjach, gdzie trzeba kontrolować przepływ prądu, jak na przykład w prostownikach czy w różnych układach regulacji mocy. Żeby tyrystor zaczął przewodzić, trzeba najpierw podać impuls napięcia na bramkę, co zmienia jego stan na przewodzenie. W praktyce blokowanie tyrystora pomaga unikać niechcianych przepływów prądu, co jest istotne dla bezpieczeństwa obwodów i zasilaczy. Dzięki temu, że tyrystory są tak często używane w elektronice, szczególnie w zarządzaniu energią, warto wiedzieć, jak działają w stanie blokowania, bo to naprawdę ma ogromne znaczenie.

Pytanie 2

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

A. C.

B. A.

C. B.

D. D.

Falownik, będący przyrządem widocznym na zdjęciu A, jest kluczowym elementem w systemach automatyki, szczególnie w kontekście zarządzania silnikami trójfazowymi. Jego główną funkcją jest regulacja zarówno prędkości, jak i kierunku obrotów silnika poprzez zmianę częstotliwości zasilania. Dzięki zastosowaniu falownika, operator ma możliwość przed podłączeniem silnika do zasilania określić kierunek obrotów wirnika, co jest istotne w kontekście bezpieczeństwa oraz efektywności pracy maszyn. W praktyce, falowniki są powszechnie wykorzystywane w różnorodnych aplikacjach, od prostych systemów napędowych po skomplikowane linie produkcyjne. Zgodnie z normami IEC 61800, falowniki powinny być wykorzystywane z uwzględnieniem odpowiednich parametrów technicznych, co zapewnia ich niezawodność i długotrwałe działanie. W związku z tym, zrozumienie roli falowników oraz umiejętność ich stosowania w praktyce jest niezwykle ważne dla każdego specjalisty zajmującego się automatyką i mechatroniką.

Pytanie 3

Wskaż rodzaj zaworu przedstawiony za pomocą symbolu graficznego.

A. Dławiąco-zwrotny.

B. Podwójnego sygnału.

C. Przełącznik obiegu.

D. Szybkiego spustu.

Wybór odpowiedzi związanych z innymi rodzajami zaworów, takimi jak dławiąco-zwrotny, podwójnego sygnału czy szybkiego spustu, może wynikać z pewnych nieporozumień dotyczących ich funkcji i zastosowania. Zawór dławiąco-zwrotny jest zaprojektowany do regulacji przepływu medium poprzez zmianę jego oporu, co nie jest charakterystyczne dla przełącznika obiegu. W przypadku zaworu podwójnego sygnału, jego funkcja polega na umożliwieniu równoczesnego sterowania dwoma różnymi obiegami, co nie odpowiada definicji przełącznika obiegu, który obsługuje tylko jeden sygnał w danym momencie. Zawór szybkiego spustu z kolei, jak nazwa sugeruje, służy do błyskawicznego odprowadzenia medium z układu, co również różni się od funkcji przełącznika, który nie ma na celu nagłego spustu, lecz logiczne sterowanie obiegiem. Dobrą praktyką w inżynierii hydraulicznej i pneumatycznej jest znajomość symboliki zaworów oraz ich zastosowania, co przyczynia się do precyzyjnego projektowania systemów i unikania pomyłek podczas ich eksploatacji. Wybór niewłaściwego zaworu może prowadzić do nieefektywnego działania systemu oraz zwiększenia kosztów operacyjnych.

Pytanie 4

Na rysunku przedstawiono sprzęgło

A. jednokierunkowe.

B. pierścieniowe.

C. elastyczne kłowe.

D. elastyczne palcowe.

Sprzęgło elastyczne kłowe, które zauważyłeś na zdjęciu, jest znane z tego, że potrafi radzić sobie z drobnymi odchyleniami w osi i kącie pomiędzy dwoma wałami. Czerwone elementy kłowe to kluczowa część tego sprzęgła, a ich elastyczność pozwala na tłumienie wibracji i zmniejsza ryzyko uszkodzeń. Wiesz, w przemyśle często korzysta się z takich sprzęgieł w silnikach elektrycznych lub przekładniach, gdzie są obecne jakieś ekscentryczne ruchy. Co ciekawe, ich konstrukcja sprawia, że są bardziej odporne na obciążenia dynamiczne, co spełnia normy ISO dotyczące sprzęgieł mechanicznych. No i warto dodać, że używanie tych sprzęgieł może poprawić efektywność energetyczną systemów, bo zmniejsza straty wynikające z wibracji. Dobrze jest zrozumieć, jak działa sprzęgło elastyczne kłowe, zwłaszcza dla inżynierów, którzy projektują systemy mechaniczne, bo to pozwala na lepszą wydajność i trwałość urządzeń.

Pytanie 5

Jak często należy sprawdzać poziom oleju sprężarki tłokowej, której wskaźnik poziomu oleju przedstawiono na rysunku?

A. Po 50 godzinach pracy sprężarki.

B. Raz na 2 lata.

C. Raz do roku.

D. Każdego dnia przed pierwszym uruchomieniem.

Sprawdzanie poziomu oleju w sprężarce tłokowej każdego dnia przed jej pierwszym uruchomieniem jest kluczowym elementem zapewnienia jej prawidłowego funkcjonowania. Olej pełni istotną funkcję w smarowaniu ruchomych części, co zmniejsza tarcie i zapobiega przegrzewaniu się jednostki. Regularna kontrola poziomu oleju pozwala na wczesne wykrycie ewentualnych wycieków oraz utraty smarności, co mogłoby prowadzić do poważnych uszkodzeń sprężarki. W praktyce, wiele firm zajmujących się konserwacją sprzętu zaleca takie codzienne sprawdzenie jako standardową procedurę operacyjną. Standardy ISO 9001 czy normy branżowe ASHRAE podkreślają znaczenie regularnych przeglądów i konserwacji urządzeń, co jest niezbędne do zachowania ich efektywności i wydajności. Dzięki nawykowi codziennego sprawdzania poziomu oleju można uniknąć nieprzewidzianych przestojów produkcyjnych oraz kosztownych napraw, co w dłuższej perspektywie przynosi oszczędności.

Pytanie 6

Której z podanych metod nie wykorzystuje się do trwałego łączenia elementów wykonanych z plastiku?

A. Zgrzewania

B. Zaginania

C. Klejenia

D. Spawania

Spawanie to technika, która polega na łączeniu dwóch elementów poprzez ich lokalne stopienie, co umożliwia uzyskanie trwałego połączenia. W kontekście tworzyw sztucznych, spawanie często wykorzystuje się w procesach produkcyjnych, gdzie materiał jest podgrzewany do temperatury topnienia, a następnie łączony z innym elementem. Ta metoda jest szczególnie ceniona w przypadku dużych konstrukcji, gdzie wymagana jest wysoka wytrzymałość połączeń. Klejenie, z drugiej strony, polega na zastosowaniu specjalnych substancji, które penetrują powierzchnie materiałów i tworzą silne wiązania chemiczne. Kleje stosowane do tworzyw sztucznych są projektowane tak, aby zapewnić optymalne wiązanie, co czyni je odpowiednimi do użycia w różnych warunkach. Zgrzewanie, podobnie jak spawanie, jest procesem, który wykorzystuje ciepło do połączenia elementów, co sprawia, że jest efektywną techniką w przemyśle, szczególnie przy produkcji komponentów z tworzyw sztucznych. Typowe błędy myślowe, które mogą prowadzić do mylnych wniosków, obejmują mylenie zginania z technikami łączenia. Zginanie, mimo że może być użyteczne w formowaniu materiałów, nie wprowadza trwałych połączeń, co jest kluczowe w kontekście postawionego pytania. W związku z tym, niezrozumienie różnicy pomiędzy modyfikacją kształtu a łączeniem elementów może prowadzić do błędnych wyborów w procesie projektowania i produkcji.

Pytanie 7

Przed przystąpieniem do wymiany zaworu elektropneumatycznego, który jest sterowany przez PLC, należy zająć się zasilaniem pneumatycznym.

A. dezaktywować zasilanie pneumatyczne, odłączyć przewody od cewki elektrozaworu i przewody

B. odłączyć przewody zasilające sterownik oraz przewody pneumatyczne od elektrozaworu

C. wyłączyć dopływ sprężonego powietrza, odłączyć siłownik oraz wyłączyć PLC

D. wprowadzić sterownik PLC w tryb STOP, odłączyć zasilanie elektryczne oraz pneumatyczne układu

Poprawna odpowiedź wskazuje na kluczowe etapy przygotowania do wymiany zaworu elektropneumatycznego, który jest zintegrowany z systemem sterowania PLC. Wprowadzenie sterownika PLC w tryb STOP jest niezbędne, aby zapobiec niekontrolowanemu działaniu systemu podczas przeprowadzania prac serwisowych. Wyłączenie zasilania elektrycznego oraz pneumatycznego całego układu eliminuje ryzyko wystąpienia niebezpiecznych sytuacji, takich jak przypadkowe uruchomienie czy wyciek sprężonego powietrza, co mogłoby prowadzić do uszkodzeń sprzętu lub zagrożenia dla operatorów. Dobrym przykładem jest procedura serwisowa w przemyśle automatyzacyjnym, gdzie przed wymianą komponentów pneumatycznych zawsze stosuje się blokady i procedury bezpieczeństwa, zgodne z normami ISO 13849, które regulują bezpieczeństwo maszyn. Praktyczne zastosowanie tej wiedzy zwiększa bezpieczeństwo operacji oraz efektywność pracy, minimalizując ryzyko awarii i wypadków.

Pytanie 8

~230V Zadaniem kondensatora C1 w układzie, którego schemat przedstawiono na rysunku, jest

A. stabilizacja sygnału na wyjściu układu.

B. zmniejszenie tętnień.

C. zmiana przebiegu napięcia wyjściowego z jednopołówkowego na dwupołówkowy.

D. zmiana przebiegu napięcia wyjściowego z dwupołówkowego na jednopołówkowy.

Wybór odpowiedzi, która sugeruje, że kondensator zmienia przebieg napięcia wyjściowego na dwupołówkowy lub jednopołówkowy, jest nieporozumieniem dotyczącym zasad działania kondensatorów w układach prostowniczych. Kondensatory nie mają zdolności do przekształcania formy przebiegu napięcia; ich funkcja opiera się na gromadzeniu i oddawaniu ładunku, co wpływa na wygładzanie napięcia. Zmiana przebiegu napięcia, z jednopołówkowego na dwupołówkowy, jest realizowana przez inne elementy układu, takie jak mostki prostownicze, które umożliwiają wykorzystanie obu połówek cyklu prądu zmiennego. W kontekście stabilizacji sygnału, nie jest to bezpośrednia funkcja kondensatora, ponieważ stabilizatory napięcia pełnią tę rolę, zapewniając stałe napięcie wyjściowe niezależnie od zmian w obciążeniu czy napięciu zasilającym. W związku z tym, stwierdzenie, że kondensator stabilizuje sygnał, prowadzi do mylnych wniosków o jego właściwościach. Typowe błędy w myśleniu mogą wynikać z niewłaściwego zrozumienia roli kondensatorów w obwodach oraz ich funkcji w filtracji. Wiedza na temat właściwego zastosowania kondensatorów i ich ograniczeń jest kluczowa, aby uniknąć błędów projektowych oraz zapewnić prawidłowe funkcjonowanie układów elektronicznych.

Pytanie 9

W celu sprawdzenia poprawności działania układu przedstawionego na schemacie, zmierzono napięcie zasilania. Wskaż wynik pomiaru, który świadczy, że napięcie zasilania jest prawidłowe?

A. 230 V

B. 24 V

C. 380 V

D. 400 V

Tak, 230 V to jest właściwe napięcie! Wiesz, w polskich instalacjach jednofazowych właśnie to napięcie jest standardowe. Używamy tego w domach, a także w różnych obiektach przemysłowych średniej wielkości. Jak dobrze się orientujesz, normy europejskie też to potwierdzają. Jak mierzysz napięcie i pokazuje 230 V, to znaczy, że wszystko działa jak należy. Dzięki temu sprzęty, które mamy w domach, jak lampy czy lodówki, funkcjonują bez problemu. Z drugiej strony, 24 V to już inna historia – to napięcie niskonapięciowe, które częściej spotykasz w automatyce. A 380 V czy 400 V to napięcia trójfazowe, które są stosowane w przemyśle, a nie u nas w domach. Więc można by powiedzieć, że 230 V to taki „złoty środek” dla naszych potrzeb elektrycznych.

Pytanie 10

Fotorezystor, o charakterystyce jak na rysunku, zastosowany w układzie do pomiaru natężenia oświetlenia, przy natężeniu 1000 lx ma rezystancję wynoszącą około

A. 100 Ω

B. 100 kΩ

C. 10 kΩ

D. 10 Ω

Odpowiedź jest słuszna, ponieważ wynika z analizy charakterystyki fotorezystora, która pokazuje zależność rezystancji od natężenia oświetlenia. W praktyce, przy natężeniu 1000 lx, rezystancja wynosi około 100 Ω. Fotorezystory są szeroko stosowane w różnych aplikacjach, takich jak automatyka domowa, oświetlenie zewnętrzne i systemy detekcji światła. Przykładem może być układ, w którym fotorezystor steruje włączaniem lub wyłączaniem oświetlenia w zależności od poziomu światła dziennego. W branży stosuje się również standardy, które określają charakterystyki takich elementów, aby zapewnić ich niezawodność i wydajność w zastosowaniach inżynieryjnych. Właściwe zrozumienie działania fotorezystorów jest kluczowe dla projektowania efektywnych układów elektronicznych, które reagują na zmiany w natężeniu oświetlenia.

Pytanie 11

Na podstawie tabeli z kodami paskowymi rezystorów określ rezystancję rezystora oznaczonego paskami w kolejności: pomarańczowy, niebieski, czarny.

kolor	1. cyfra	2. cyfra	mnożnik
czarny	0	0	10⁰
brązowy	1	1	10¹
czerwony	2	2	10²
pomarańczowy	3	3	10³
żółty	4	4	10⁴
zielony	5	5	10⁵
niebieski	6	6	10⁶
fioletowy	7	7	10⁷
szary	8	8	10⁸
biały	9	9	10⁹

A. 36 Ω

B. 3600 Ω

C. 36 000 Ω

D. 360 Ω

Wyniki, które wskazują na wartości takie jak 3600 Ω, 360 Ω czy 36 000 Ω, opierają się na błędnej interpretacji kodów kolorów rezystora. Kluczowym błędem jest zrozumienie, że każdy kolor na rezystorze ma przypisaną konkretną cyfrę, a także, że ostatni pasek odnosi się do mnożnika. Odpowiedzi wskazujące na 3600 Ω oraz 36 000 Ω sugerują, że za wartość rezystancji przyjęto niepoprawne wartości cyfr. W przypadku 3600 Ω, można zauważyć, że ktoś mógł pomylić kolor pomarańczowy z kolorem czerwonym, który oznaczałby 2 jako cyfrę, w efekcie uzyskując błędną wartość. Z kolei 360 Ω to wynik, który mógłby być mylnie obliczany, gdyby założono, że czarny pasek oznacza mnożnik 1. W rzeczywistości jednak czarny pasek wskazuje, że nie ma mnożnika, co obniża wartość do 36 Ω. W praktyce, zrozumienie tego systemu kodów jest niezmiernie ważne, ponieważ niewłaściwa wartość rezystora może prowadzić do nieprawidłowego działania obwodów, a w konsekwencji do uszkodzenia komponentów. Dlatego kluczowe jest dokładne zapoznanie się z normami i wytycznymi, które regulują oznaczanie wartości rezystorów, aby uniknąć takich pomyłek w przyszłości.

Pytanie 12

Jakiego rodzaju sprzęgła należy użyć do połączenia dwóch wałów przedstawionych na rysunku?

A. Łubkowego.

B. Tulejowego.

C. Kołnierzowego.

D. Oldhama.

Sprzęgło Oldhama jest idealnym rozwiązaniem do połączenia wałów, które mogą być przesunięte względem siebie osiowo, co jest kluczowe w wielu zastosowaniach inżynieryjnych i przemysłowych. Jego konstrukcja pozwala na przenoszenie momentu obrotowego przy jednoczesnym zminimalizowaniu skutków przesunięcia osiowego. W praktyce, sprzęgła Oldhama znajdują zastosowanie w napędach, gdzie wały mogą być ustawione w różnych płaszczyznach, na przykład w robotyce czy automatyce. Ponadto, sprzęgła te charakteryzują się niskim zużyciem, co zwiększa ich trwałość oraz redukuje potrzebę konserwacji. Dobre praktyki inżynieryjne zalecają ich użycie w systemach, gdzie występują wibracje lub cykliczne obciążenia, ponieważ ich konstrukcja umożliwia tłumienie drgań. Przykładowo, w systemach napędowych samochodów elektrycznych czy maszyn CNC, sprzęgła Oldhama są powszechnie stosowane, co potwierdza ich wszechstronność i efektywność w różnych aplikacjach przemysłowych.

Pytanie 13

Jaka jest wartość rezystancji rezystora przedstawionego na rysunku?

A. 10 Ω

B. 1 kΩ

C. 10 kΩ

D. 100 Ω

Ten rezystor, co go widzisz na rysunku, ma oznaczenie "10kΩ", co oznacza, że jego rezystancja wynosi 10 kiloomów. W elektronice to bardzo ważny element, bo reguluje przepływ prądu w obwodach. Takie rezystory o wartości 10 kΩ często spotyka się w układach analogowych, jak na przykład w filtrach RC. Wiesz, ich wartość wpływa na częstotliwość graniczną obwodu, więc to jest naprawdę istotne. Z doświadczenia wiem, że dobór odpowiedniego rezystora to kluczowy krok, żeby obwód działał jak należy. No i jeszcze warto wiedzieć, że wartości rezystorów są ustandaryzowane według norm E12 lub E24. Dzięki temu łatwiej je dobrać i wykorzystać w praktyce. Dlatego warto znać wartości rezystancji i ich zastosowanie, bo to jest fundamentalne dla każdego inżyniera elektronika.

Pytanie 14

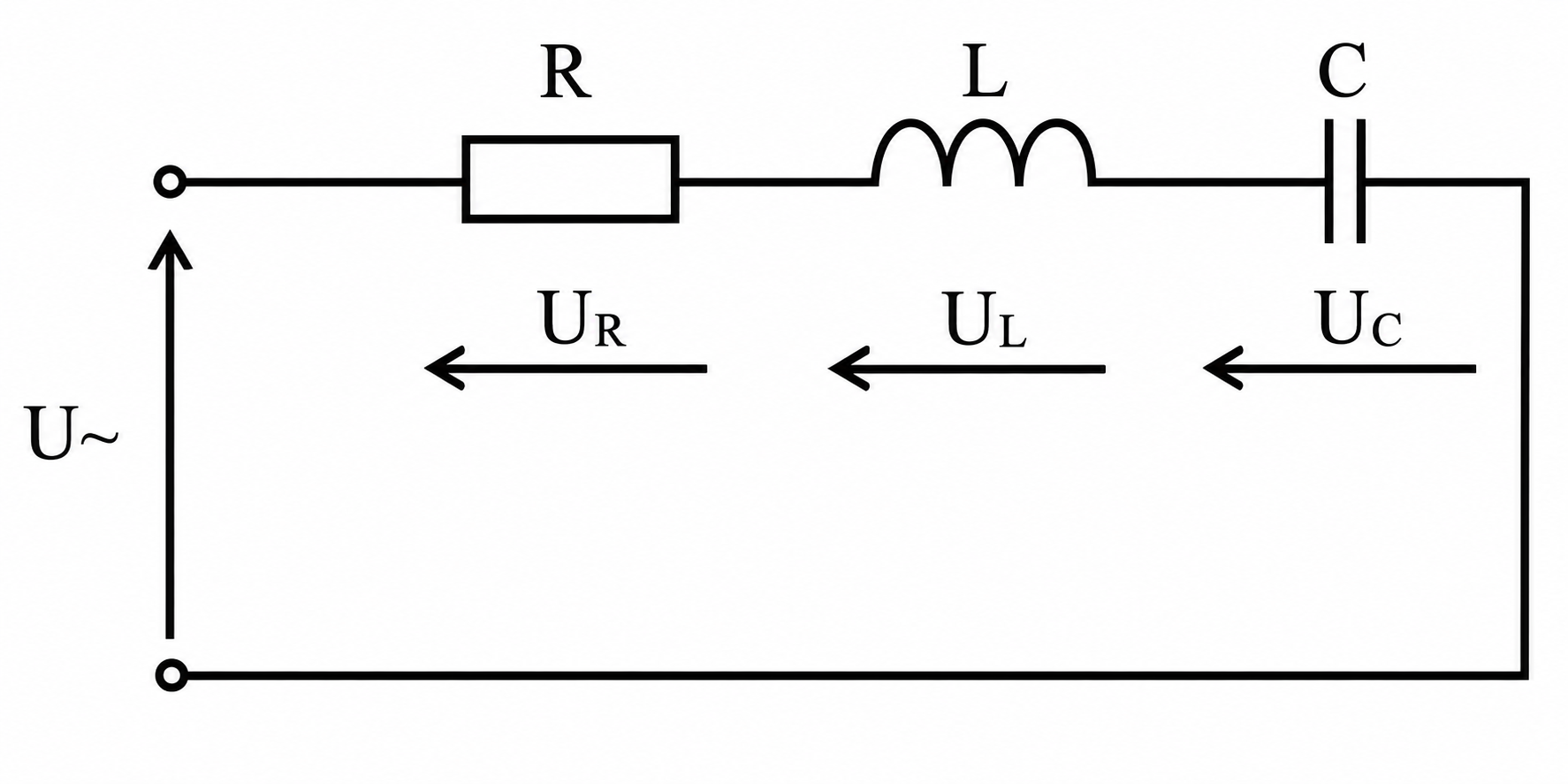

Na zaciski układu szeregowego RLC podano napięcie sinusoidalnie zmienne o wartości skutecznej 50 V. Jeżeli na cewce zmierzono napięcia 20 V i na kondensatorze również 20 V, to na rezystancji woltomierz wskaże

A. 70 V

B. 20 V

C. 50 V

D. 0 V

Wartości napięcia zmierzone na cewce i kondensatorze mogą prowadzić do mylnych wniosków, jeżeli nie uwzględnimy ich fazowego przesunięcia. Przykładowo, odpowiedzi 70 V wskazuje na zsumowanie napięć na cewce i kondensatorze bez uwzględnienia ich wzajemnej interakcji. To podejście jest błędne, ponieważ w przypadku obwodów AC, szczególnie w układach RLC, prostym dodawaniem napięć nie można uzyskać prawidłowego wyniku. Cewka i kondensator działają jako elementy reaktancyjne, co oznacza, że ich napięcia są przesunięte w fazie. W rzeczywistości, napięcia na tych elementach mają przeciwny charakter, co prowadzi do ich wygaszenia. Odpowiedzi 20 V i 0 V również są nieprawidłowe, ponieważ nie biorą pod uwagę całkowitego napięcia zasilającego i faktu, że napięcie na rezystorze w układzie szeregowym RLC odpowiada napięciu zasilającemu. Typowym błędem myślowym jest uleganie intuicyjnemu przekonaniu, że napięcia na elementach reaktancyjnych sumują się w sposób bezpośredni, co prowadzi do nieporozumień w analizie obwodów prądu zmiennego. Kluczowe jest zatem zrozumienie zjawisk związanych z fazowością napięć i prądów, co jest fundamentem analizy obwodów AC w praktyce inżynieryjnej.

Pytanie 15

Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?

A. 4060,00 cm3

B. 406,00 cm3

C. 40,60 cm3

D. 4,06 cm3

Wielu użytkowników może pomylić się w obliczeniach objętości cylindra siłownika, co często wynika z niepełnego zrozumienia wzoru na objętość V = A * h. Niepoprawne odpowiedzi, takie jak 4060,00 cm3, 40,60 cm3 czy 4,06 cm3, mogą być wynikiem błędnych przeliczeń lub nieodpowiedniego przeliczenia jednostek. Na przykład, przy odpowiedzi 4060,00 cm3, użytkownik może błędnie założyć, że skok cylindra powinien być bezpośrednio dodany jako wartość w cm, nie przeliczywszy milimetrów na centymetry. Z kolei 40,60 cm3 może sugerować, że użytkownik źle zinterpretował powierzchnię roboczą, być może myląc jednostki lub pomijając istotne przeliczenia. Natomiast odpowiedź 4,06 cm3 jest rażąco nieadekwatna, co może świadczyć o pominięciu kluczowych elementów w procesie obliczeń. Kluczowym krokiem jest prawidłowe zrozumienie i przeliczenie jednostek, co jest niezbędne dla uzyskania właściwych wyników. W praktyce, właściwe obliczenia objętości siłownika mają znaczenie dla wydajności hydrauliki, a ich błędy mogą prowadzić do niewłaściwego doboru komponentów, co w efekcie może wpłynąć na całościową efektywność systemu oraz jego bezpieczeństwo operacyjne.

Pytanie 16

Jakim skrótem literowym określa się język drabinkowy?

A. FBD

B. IL

C. STL

D. LD

Język drabinkowy, znany jako LD, to jeden z najpopularniejszych języków w automatyce przemysłowej. Używa się go często do programowania sterowników PLC. Struktura tego języka wygląda jak drabinka, gdzie po bokach są zasilania, a w środku masz linie, które pokazują logikę działania. To strasznie ułatwia wszystko, bo dzięki temu operatorzy mogą szybko zrozumieć, co się dzieje w systemie. Przykładowo, jeśli chcemy, żeby silnik ruszał w zależności od czujnika, to właśnie w diagramie drabinkowym można to zobaczyć i łatwo poprawić, gdy coś nie działa. W praktyce LD jest zgodny z normą IEC 61131-3, która ustala zasady dla różnych języków programowania w automatyce, dlatego jest w zasadzie standardem w tej branży. W moim zdaniu to naprawdę dobry wybór do prostszych układów.

Pytanie 17

Ciągłe sensory oraz wzmacniacze operacyjne stanowią standardowe komponenty systemu sterowania?

A. analogowego

B. binarnego

C. programowalnego

D. cyfrowego

Wybór odpowiedzi związanej z układami cyfrowymi nie jest najlepszy. Układy cyfrowe działają na dyskretnych wartościach, a nie na ciągłych sygnałach. Sensory i wzmacniacze analogowe muszą być najpierw odpowiednio przetworzone, na przykład przez konwersję analogowo-cyfrową, zanim będą mogły współpracować z systemami cyfrowymi. Odpowiedzi związane z układami programowalnymi czy binarnymi również nie mają sensu, bo nie odnoszą się do kluczowych cech analogowych sygnałów. Układy programowalne, jak PLC, łączą zarówno analogowe, jak i cyfrowe komponenty, ale same działają na zupełnie innych zasadach. Trzeba zrozumieć, że układy binarne nie mogą współpracować bezpośrednio z elementami działającymi w trybie ciągłym, ponieważ wymaga to zastosowania konwerterów. Kluczowe jest, żeby znać podstawy przetwarzania sygnałów, co pomoże lepiej zrozumieć różnice między tymi układami.

Pytanie 18

Jaką metodę łączenia materiałów należy wybrać do połączenia stali nierdzewnej z mosiądzem?

A. Zgrzewania

B. Lutowania twardego

C. Lutowania miękkiego

D. Klejenia

Lutowanie twarde jest techniką łączenia, która polega na wykorzystaniu stopu o wyższej temperaturze topnienia niż w przypadku lutowania miękkiego. Jest to proces, który zapewnia silne i trwałe połączenia, co czyni go idealnym do łączenia metali o różnych właściwościach, takich jak stal nierdzewna i mosiądz. W przypadku tych dwóch materiałów, lutowanie twarde umożliwia osiągnięcie wysokiej wytrzymałości na rozciąganie oraz odporności na korozję, co jest kluczowe w aplikacjach przemysłowych. W praktyce lutowanie twarde wymaga zastosowania odpowiednich lutów, które mają podobne właściwości fizyczne i chemiczne do łączonych materiałów. Dobrą praktyką jest również precyzyjne przygotowanie powierzchni, aby zapewnić skuteczną adhezję. Lutowanie twarde jest szeroko stosowane w branży motoryzacyjnej, elektronicznej oraz w produkcji sprzętu medycznego, gdzie niezawodność połączeń jest kluczowa.

Pytanie 19

Jaką odległość określa skok siłownika?

A. odległość między skrajnymi położeniami końca tłoczyska (w stanie wsunięcia i wysunięcia)

B. odległość między obudową siłownika a końcem tłoczyska, gdy jest w pozycji wsuniętej

C. odległość między obudową siłownika a końcem tłoczyska w pozycji wysunięcia

D. odległość pomiędzy krućcem zasilającym a końcem tłoczyska, gdy jest w wysuniętej pozycji

Skok siłownika definiuje odległość pomiędzy jego skrajnymi położeniami, czyli w stanie całkowitego wsunięcia oraz całkowitego wysunięcia tłoczyska. Ta definicja jest kluczowa dla zrozumienia funkcji siłowników, które znajdują zastosowanie w wielu dziedzinach inżynierii, takich jak automatyka, robotyka czy przemysł motoryzacyjny. Przykładem praktycznym mogą być siłowniki hydrauliczne używane w prasach czy systemach podnoszenia, gdzie precyzyjne określenie skoku jest niezbędne do zapewnienia prawidłowego działania maszyn. W standardach branżowych, takich jak ISO 6432, definiowane są parametry siłowników, w tym skok, co pozwala na ich odpowiednie dobieranie do konkretnych zastosowań. Zrozumienie tej koncepcji umożliwia inżynierom właściwe projektowanie systemów, a także przeprowadzanie skutecznych analiz działania urządzeń. W praktyce, znajomość skoku siłownika jest kluczowa przy planowaniu układów automatyzacji oraz w procesie konserwacji i diagnostyki urządzeń.

Pytanie 20

Na podstawie danych katalogowych przetwornika różnicy ciśnień dobierz napięcie zasilania dla prądowego sygnału wyjściowego.

Zasilanie [VDC]	15÷30 (sygn. wyj. 0÷10 V) 10÷30 (sygn. wyj. 0÷5 V) 5÷12 (sygn. wyj. 0÷3 V) 10÷36 (sygn. wyj. 4÷20 mA)
Sygnały wyjściowe	4÷20 mA 0÷10 V, 0÷5 V, 1÷5 V 0÷3 V (low-power) Możliwe jest również wykonanie przetworników z dowolnym napięciowym sygnałem wyjściowym, mniejszym od 0÷10 V (np. 0÷4 V, 2÷8 V itp.)

A. 15÷30 VDC

B. 10÷36 VDC

C. 5÷12 VDC

D. 10÷30 VDC

Wybór napięcia zasilania 10÷36 VDC dla przetwornika różnicy ciśnień jest zgodny z jego wymaganiami technicznymi. Przetworniki ciśnienia z prądowym sygnałem wyjściowym 4-20 mA wymagają odpowiedniego zasilania, aby zapewnić poprawne funkcjonowanie i dokładność odczytów. Wartość napięcia zasilania powinna być zgodna z danymi katalogowymi, które wskazują, że zasilanie w zakresie 10÷36 VDC jest optymalne. Przykładem zastosowania takich przetworników są systemy automatyki przemysłowej, w których monitoruje się ciśnienie w procesach technologicznych. W takich przypadkach, nieodpowiednie napięcie zasilania mogłoby prowadzić do zniekształceń sygnałów wyjściowych, co z kolei wpływa na dokładność monitorowania i kontrolowania procesów. Ponadto, zgodnie z normami branżowymi, dostosowanie zasilania do wymagań urządzenia jest kluczowym aspektem zapewnienia niezawodności i trwałości systemów pomiarowych.

Pytanie 21

Jakim rodzajem pracy charakteryzuje się silnik oznaczony symbolem S3?

A. Praca długotrwała

B. Praca ciągła

C. Praca przerywana

D. Praca dorywcza

Właściwie zidentyfikowałeś rodzaj pracy silnika oznaczony symbolem S3 jako pracę przerywaną. Praca przerywana odnosi się do pracy, w której silnik działa z przerwami, co pozwala na jego schłodzenie i uniknięcie przegrzania. Taki typ pracy jest typowy dla aplikacji, gdzie silnik nie jest obciążony ciągłym wysiłkiem, na przykład w przypadku użytkowania w maszynach budowlanych czy w urządzeniach mobilnych. Przykładem może być silnik w wózku widłowym, który wykonuje cykle podnoszenia i transportu, a pomiędzy nimi następują krótkie przerwy na schłodzenie. W kontekście norm, praca przerywana jest zgodna z klasyfikacjami zawartymi w dokumentach takich jak IEC 60034-1, które definiują różne tryby pracy maszyn elektrycznych. Dobrą praktyką jest monitorowanie temperatury silnika oraz jego obciążenia, aby zapewnić jego długotrwałą eksploatację bez ryzyka uszkodzeń.

Pytanie 22

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

A. Zwiększa prędkość wsuwania tłoka siłownika.

B. Zmniejsza prędkość wsuwania tłoka siłownika.

C. Zmniejsza prędkość wysuwania tłoka siłownika.

D. Zwiększa prędkość wysuwania tłoka siłownika.

Wybór odpowiedzi, która sugeruje, że element V2 zmniejsza prędkość wsuwania tłoka siłownika, jest niepoprawny i wynika z nieporozumienia dotyczącego działania zaworu szybkiego spustu. Takie podejście może wynikać z błędnego założenia, że każdy zawór w układzie pneumatycznym działa w sposób ograniczający wydajność, co jest mylnym przekonaniem. W rzeczywistości, zawór V2 pełni rolę odwrotną, gdyż umożliwia swobodne odprowadzanie powietrza z komory siłownika, co skutkuje zwiększeniem prędkości wsuwania tłoka. Dodatkowo, wybór takiej odpowiedzi może być efektem niewłaściwego zrozumienia roli pozostałych elementów w układzie, takich jak dławik Z, który reguluje prędkość wysuwania, a nie wsuwania. Ważne jest, aby przy analizie układów pneumatycznych zrozumieć, że nie wszystkie zawory mają tę samą funkcję, a ich umiejscowienie w obiegu powietrza ma kluczowe znaczenie dla efektywności całego systemu. Zrozumienie, że dany element wpływa na określony aspekt pracy siłownika, pozwala uniknąć typowych błędów myślowych, które prowadzą do mylnych wniosków. W praktyce, nieprawidłowe interpretacje mogą prowadzić do niewłaściwego doboru komponentów w projektach, co może skutkować nieefektywnymi systemami lub nawet ich awariami. Dlatego tak istotne jest dokładne zrozumienie funkcji każdego elementu w układzie oraz ich wzajemnych interakcji.

Pytanie 23

Wskaż, którą metodą pracownik dokonuje pomiaru prędkości obrotowej łopat wentylatora.

A. Bezkontaktową, przy pomocy czujnika indukcyjnego.

B. Bezkontaktową, przy pomocy lampy stroboskopowej.

C. Bezkontaktową, przy pomocy czujnika odbiciowego.

D. Kontaktową, przy pomocy tachometru.

Wybór metody bezkontaktowej pomiaru prędkości obrotowej łopat wentylatora za pomocą lampy stroboskopowej jest uzasadniony, ponieważ to urządzenie korzysta z zjawiska synchronizacji błysków światła z obrotami wentylatora. Lampa stroboskopowa emituje błyski światła, które mogą być dostosowane do częstotliwości obrotów, co pozwala na obserwację wentylatora w stanie pozornego zatrzymania w odpowiednich warunkach. Taka metoda ma znaczenie praktyczne, gdyż eliminuje ryzyko uszkodzenia delikatnych elementów wentylatora oraz zapewnia dokładniejsze wyniki pomiarów. W zastosowaniach przemysłowych, gdzie precyzyjne monitorowanie prędkości obrotowej ma kluczowe znaczenie dla efektywności i bezpieczeństwa pracy, tachometry stroboskopowe są standardem. Umożliwiają one nie tylko pomiar prędkości, ale także analizę drgań i innych parametrów pracy maszyn, co jest zgodne z najlepszymi praktykami w zakresie utrzymania ruchu i diagnostyki maszyn.

Pytanie 24

Do czynności przygotowawczych, które pozwalają na późniejszy poprawny montaż nowego paska klinowego w przekładni pasowej, nie należy

A. sprawdzenia poziomu naprężenia

B. oceny stopnia zużycia

C. kontroli czystości paska

D. weryfikacji wymiarów

Weryfikacja wymiarów, ocena stopnia zużycia oraz kontrola czystości paska są kluczowymi etapami przygotowań do montażu nowego paska klinowego i powinny być wykonywane, aby zapewnić prawidłowe funkcjonowanie przekładni pasowej. Weryfikacja wymiarów polega na sprawdzeniu, czy nowe komponenty są zgodne z wymiarami wymaganymi przez producenta, co jest istotne dla prawidłowego działania układu. Jeśli wymiary są niewłaściwe, może to prowadzić do niewłaściwego dopasowania, co wpływa na efektywność całego systemu. Ocena stopnia zużycia jest również niezwykle istotna; zużyte elementy mogą nie tylko wpływać na sprawność paska, ale również na jego żywotność. W praktyce oznacza to, że mechanicy powinni regularnie monitorować stan przekładni pasowej, aby zminimalizować ryzyko awarii. Kontrola czystości paska jest szczególnie ważna, ponieważ zanieczyszczenia mogą powodować uszkodzenie zarówno paska, jak i kół pasowych. Zanieczyszczenia mogą prowadzić do nadmiernego tarcia, co zwiększa ryzyko przegrzania i uszkodzenia. Dlatego ważne jest, aby każdy z tych kroków był integralną częścią procesu montażu, gdyż pomijanie ich może prowadzić do poważnych problemów eksploatacyjnych i zwiększonej awaryjności urządzeń.

Pytanie 25

Który z poniższych czujników jest elementem serwomechanizmu sterującego ruchem ramienia robota?

A. Enkoder

B. Przepływomierz powietrza

C. Pirometr

D. Mostek tensometryczny

Wybór pirometru, mostka tensometrycznego lub przepływomierza powietrza jako elementów serwomechanizmu ramienia robota opiera się na niewłaściwym zrozumieniu funkcji i zastosowania tych urządzeń. Pirometr jest instrumentem służącym do pomiaru temperatury obiektów na podstawie promieniowania cieplnego, co nie ma związku z kontrolowaniem ruchu mechanicznego. W kontekście robotyki pirometr mógłby być użyty jedynie do monitorowania temperatury elementów, ale nie wpływa na precyzję ruchu ramienia robota. Mostek tensometryczny jest urządzeniem stosowanym do pomiaru odkształceń, czyli zmiany kształtu materiału pod wpływem obciążenia. Choć mógłby teoretycznie wspierać pomiar sił działających na ramię robota, nie bezpośrednio kontroluje jego ruchów. Z kolei przepływomierz powietrza jest używany do mierzenia ilości przepływającego powietrza, co ma zastosowanie głównie w systemach wentylacyjnych lub hydraulicznych, ale nie w kontekście precyzyjnego sterowania ruchem w systemach serwomechanicznych. Powszechnym błędem w analizie zastosowań jest utożsamianie różnych rodzajów czujników i urządzeń pomiarowych z ich funkcjami bez zrozumienia, jakie właściwości są rzeczywiście istotne dla danego zastosowania. W robotyce, kluczowym aspektem jest nie tylko pomiar, ale także efektywne przetwarzanie i wykorzystanie tych danych do precyzyjnego sterowania, co czyni enkodery niezastąpionym elementem w systemach serwomechanicznych.

Pytanie 26

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach

Wpis z normy PN-M-85002
Wałek — d mm		Wpust
ponad	do	b×h mm
6	8	2×2
8	10	3×3
10	12	4×4
12	17	5×5
17	22	6×6
22	30	8×7

A. 4x4mm

B. 5x5 mm

C. 6x6 mm

D. 3x3 mm

Odpowiedź 4x4 mm jest poprawna, ponieważ zgodnie z normą PN-M-85002 dla wałów o średnicy od 10 do 12 mm, przewidziano wpust pryzmatyczny o wymiarach 4x4 mm. Wpust pryzmatyczny jest kluczowym elementem w mechanice, który zapewnia efektywne przenoszenie momentu obrotowego między wałem a piastą. W praktyce, stosowanie odpowiednich wymiarów wpustów jest niezbędne dla zapewnienia stabilności i trwałości połączeń mechanicznych. W przypadku zastosowań w przemyśle, niewłaściwy dobór wymiarów wpustu może prowadzić do problemów z przenoszeniem momentu, co skutkuje zwiększeniem zużycia elementów oraz ryzykiem awarii. Przykładowo, w układach napędowych maszyn, zastosowanie wpustu o niewłaściwych wymiarach może skutkować poślizgiem, co negatywnie wpływa na wydajność całego systemu. Dlatego znajomość norm oraz precyzyjne dobieranie wymiarów wpustów pryzmatycznych jest kluczowe dla inżynierów mechaników oraz technologów.

Pytanie 27

Kiedy w układzie hydraulicznym, w którym nie ma elementów dławiących, w normalnych warunkach roboczych występuje wolna reakcja oraz znaczne opory przepływu, należy zastąpić olej olejem

A. tworzącym emulsję z wodą

B. odpornym na proces starzenia

C. o wyższej gęstości

D. o niższej lepkości

Odpowiedź o mniejszej lepkości jest prawidłowa, ponieważ lepkość oleju znacząco wpływa na opory przepływu w układzie hydraulicznym. Olej o niższej lepkości zmniejsza opory, co pozwala na łatwiejszy przepływ cieczy przez system hydrauliczny. W praktyce, zmiana na olej o mniejszej lepkości może poprawić reakcję układu hydraulicznego, zwiększając jego wydajność i responsywność. W standardach branżowych, takich jak ISO 6743, zaleca się dobór oleju hydraulicznego na podstawie jego lepkości, aby zapewnić optymalne warunki pracy i minimalizować zużycie energii. W przypadku systemów hydraulicznych, w których występują duże opory przepływu, zastosowanie oleju o mniejszej lepkości może przynieść korzyści w postaci zmniejszenia temperatury pracy, co wpływa na dłuższą żywotność komponentów oraz redukcję kosztów eksploatacyjnych. Warto również zauważyć, że należy zawsze dostosowywać lepkość oleju do warunków pracy i specyfikacji producenta, aby uniknąć problemów z działaniem układu hydraulicznego.

Pytanie 28

Rysunek przedstawia siłownik pneumatyczny o mocowaniu

A. wahliwym.

B. z uchem.

C. gwintowym.

D. kołnierzowym.

Siłownik pneumatyczny z mocowaniem kołnierzowym to naprawdę popularny wybór w wielu dziedzinach inżynierii, zwłaszcza w automatyce. Dzięki temu kołnierzowi można go z łatwością połączyć z innymi częściami, co jest mega istotne, żeby wszystko działało jak należy. W kontekście norm ISO i zasad związanych z pneumatyką, mocowania kołnierzowe są super ważne dla bezpieczeństwa i niezawodności. A, co ważne, dzięki kołnierzom siłowniki można szybko rozmontować do konserwacji, co w fabrykach ma spore znaczenie, bo każdy przestój to kłopot. W praktyce używa się ich w maszynach pakujących, różnych systemach transportowych czy też w robotach, gdzie dokładność jest kluczowa. Siłowniki te są też produkowane w różnych wielkościach i formach, więc można je łatwo dopasować do różnych potrzeb.

Pytanie 29

Jakie zadanie w obwodach elektronicznych realizuje transoptor?

A. Zwiększa prąd

B. Izoluje galwanicznie sygnały

C. Wytwarza sygnały sinusoidalne

D. Dodaje napięcia

Transoptor, czyli optoizolator, jest naprawdę ważnym elementem w elektronice. Jego główną rolą jest zapewnienie izolacji galwanicznej pomiędzy różnymi częściami układu. Działa to w ten sposób, że dzięki zjawisku fotonowemu możemy przesyłać sygnały elektryczne bez potrzeby bezpośredniego połączenia. To znaczy, że wrażliwe części obwodu są chronione przed wysokimi napięciami i zakłóceniami, co jest mega przydatne. Widzę, że transoptory są powszechnie stosowane w automatyce – świetnie izolują sygnały sterujące od obwodów zasilających. Dodatkowo w interfejsach komunikacyjnych zapewniają bezpieczeństwo przesyłanym danym. Korzystanie z transoptorów to naprawdę dobra praktyka w inżynierii, bo zmniejsza ryzyko uszkodzeń przez różnice potencjałów, zwiększając tym samym niezawodność systemu. Warto także dodać, że potrafią pracować w różnych częstotliwościach, co sprawia, że są dosyć uniwersalne w nowoczesnych układach elektronicznych.

Pytanie 30

Jak definiuje się natężenie przepływu Q cieczy w rurociągu?

A. iloczyn ciśnienia cieczy oraz pola przekroju rurociągu.

B. stosunek pola przekroju rurociągu do prędkości, z jaką ciecz przepływa.

C. stosunek objętości cieczy, która przechodzi przez przekrój do czasu, w jakim dokonuje się ten przepływ.

D. iloczyn prędkości cieczy oraz czasu jej przepływu.

Poprawna odpowiedź definiuje natężenie przepływu Q jako stosunek objętości cieczy przepływającej przez przekrój poprzeczny rurociągu do czasu, w którym ta objętość przechodzi przez dany przekrój. Wzór na natężenie przepływu można zapisać jako Q = V/t, gdzie V to objętość cieczy, a t to czas. To podejście jest fundamentalne w hydraulice i inżynierii cieczy, ponieważ pozwala na dokładne określenie ilości cieczy przepływającej przez system. W praktyce, znajomość natężenia przepływu jest kluczowa przy projektowaniu systemów wodociągowych, kanalizacyjnych oraz instalacji przemysłowych, gdzie zachowanie odpowiednich parametrów przepływu jest niezbędne dla efektywności i bezpieczeństwa. W standardach branżowych, takich jak normy ISO dotyczące przepływu cieczy, definiuje się metody pomiaru Q, co podkreśla znaczenie tej wielkości w inżynierii fluidów. Właściwe obliczenie natężenia przepływu jest także kluczowe w kontekście zachowania energii w systemach hydraulicznych, co wpływa na dobór odpowiednich pomp oraz armatury.

Pytanie 31

Którego klucza należy użyć do odkręcenia przedstawionej na rysunku śruby?

A. Z gniazdem sześciokątnym.

B. Oczkowego sześciokątnego.

C. Płaskiego szczękowego.

D. Trzpieniowego sześciokątnego.

Wybór niewłaściwego klucza do odkręcania śruby z gniazdem sześciokątnym, takiego jak klucz oczkowy sześciokątny, jest typowym błędem, który wynika z braku zrozumienia specyfikacji narzędzi. Klucz oczkowy jest przeznaczony do odkręcania nakrętek i śrub, które mają zewnętrzne gniazdo sześciokątne. Stosowanie go do śrub z wewnętrznym gniazdem prowadzi do nieefektywnego przenoszenia momentu obrotowego i łatwego uszkodzenia gniazda, co może skutkować uszkodzeniem śruby oraz narzędzia. Podobnie, klucz płaski szczękowy nie jest odpowiedni, ponieważ nie zapewnia stabilności i precyzyjnego dopasowania, co jest kluczowe w operacjach wymagających wysokiego momentu obrotowego. Klucz z gniazdem sześciokątnym, mimo że może być używany do odkręcania niektórych typów nakrętek, jest również niewłaściwy w kontekście śrub z gniazdem sześciokątnym wewnętrznym, ponieważ nie pasuje do ich specyfiki. Zrozumienie kształtów oraz zastosowań narzędzi jest kluczowe dla bezpiecznej i efektywnej pracy w mechanice, a ignorowanie tych zasad prowadzi do typowych błędów, które mogą spowodować nie tylko uszkodzenie narzędzi, lecz także poważne uszkodzenia samej konstrukcji.

Pytanie 32

Na schemacie blokowym przekształtnika energoelektronicznego zastosowanego w napędzie mechatronicznym cyframi oznaczono podzespoły

A. 1 – prostownik niesterowany, 2 – filtr, 3 – falownik.

B. 1 – falownik, 2 – prostownik niesterowany, 3 – filtr.

C. 1 – falownik, 2 – filtr, 3 – prostownik niesterowany.

D. 1 – prostownik niesterowany, 2 – falownik, 3 – filtr.

Odpowiedź jest poprawna, ponieważ prawidłowo identyfikuje podzespoły w schemacie blokowym przekształtnika energoelektronicznego używanego w napędach mechatronicznych. Blok 1 to prostownik niesterowany, który w rzeczywistości składa się z układu diod, przekształcającego prąd przemienny na stały. Jest to podstawowy element w wielu systemach zasilania, który zapewnia stałe napięcie do dalszego przetwarzania. Blok 2, będący filtrem, ma na celu wygładzenie tętnień w napięciu po wyprostowaniu, co jest kluczowe dla stabilności systemów zasilania oraz dla ochrony wrażliwych komponentów, takich jak układy sterujące. Blok 3 to falownik, który przekształca napięcie stałe z powrotem na napięcie przemienne, co jest niezbędne do kontrolowania prędkości i momentu obrotowego silników elektrycznych. W kontekście praktycznym, znajomość tych elementów jest niezbędna przy projektowaniu i wdrażaniu systemów automatyki przemysłowej zgodnych z normami IEC 61800 oraz IEC 60034, które regulują aspekty wydajności i bezpieczeństwa napędów elektrycznych.

Pytanie 33

Symbol graficzny którego siłownika, z bezstykową sygnalizacją położenia tłoka jest przedstawiony na rysunku?

A. Hydraulicznego dwustronnego działania z hamowaniem jednostronnym.

B. Hydraulicznego dwustronnego działania z hamowaniem dwustronnym.

C. Pneumatycznego dwustronnego działania z hamowaniem dwustronnym.

D. Pneumatycznego dwustronnego działania z hamowaniem jednostronnym.

Wybór niewłaściwej odpowiedzi może wynikać z niepełnego zrozumienia symboli graficznych stosowanych w pneumatyce i hydraulice. Pojęcia związane z siłownikami dwustronnego działania są często mylone, co prowadzi do błędnych wniosków. Hydrauliczne siłowniki dwustronnego działania z hamowaniem jednostronnym, jak również pneumatyczne siłowniki z hamowaniem jednostronnym, mają charakterystyczne oznaczenia, które różnią się od tych, które widzimy w poprawnej odpowiedzi. Na przykład, siłowniki z hamowaniem jednostronnym mają tylko jedną strzałkę wskazującą na kierunek ruchu, co jest niezgodne z opisanym symbolem zawierającym dwie strzałki. Innym istotnym punktem, który może wprowadzać w błąd, jest mylenie medium roboczego – w przypadku symboli hydraulicznych często widoczne są linie faliste, podczas gdy brak ich wskazuje na wykorzystanie powietrza w systemie pneumatycznym. Warto pamiętać, że dobór odpowiedniego typu siłownika jest kluczowy w kontekście jego zastosowania w układach automatyki. Odpowiedzi oparte na hydraulice mogą sugerować wyższe ciśnienia robocze, co w kontekście pneumatyki może prowadzić do niedoszacowania właściwości i zdolności siłownika. Przykładowo, siłowniki hydrauliczne są bardziej odpowiednie do aplikacji wymagających dużych sił, podczas gdy siłowniki pneumatyczne sprawdzają się lepiej w aplikacjach, gdzie większa elastyczność i szybkość są kluczowe. Zrozumienie tych różnic jest niezbędne, aby uniknąć typowych błędów w projektowaniu i implementacji systemów automatyzacji.

Pytanie 34

Jakie urządzenie pomiarowe wykorzystuje się do określania podciśnienia?

A. Pirometr

B. Wariometr

C. Wakuometr

D. Dynamometr

Wakuometr to urządzenie pomiarowe, które służy do pomiaru podciśnienia, czyli ciśnienia mniejszego niż ciśnienie atmosferyczne. Wakuometry są kluczowe w wielu branżach, takich jak przemysł chemiczny, farmaceutyczny czy spożywczy, gdzie kontrola ciśnienia odgrywa fundamentalną rolę w procesach technologicznych. Na przykład, w systemach próżniowych stosowanych do pakowania żywności, wakuometry pomagają monitorować poziom podciśnienia, co jest niezbędne dla zapewnienia odpowiedniej jakości i trwałości produktów. W kontekście medycyny, wakuometr może być używany do pomiaru ciśnienia w systemach laboratoryjnych, gdzie precyzyjna kontrola ciśnienia jest niezbędna do uzyskania wiarygodnych wyników. Praktyczna znajomość wakuometrów i ich zasad działania jest również istotna w kontekście bezpieczeństwa, ponieważ niewłaściwe pomiary podciśnienia mogą prowadzić do poważnych awarii technicznych. Zgodność z normami takimi jak ISO 9001, które podkreślają znaczenie precyzyjnych pomiarów w procesach produkcyjnych, jest kluczowa dla zapewnienia wysokiej jakości i niezawodności urządzeń pomiarowych.

Pytanie 35

W systemie przygotowania sprężonego powietrza elementy są instalowane w następującej kolejności:

A. smarownica, filtr powietrza, reduktor

B. reduktor, filtr powietrza, smarownica

C. filtr powietrza, reduktor, smarownica

D. reduktor, smarownica, filtr powietrza

Odpowiedź "filtr powietrza, reduktor, smarownica" jest poprawna, ponieważ kolejność montażu tych elementów ma kluczowe znaczenie dla efektywności oraz żywotności układu sprężonego powietrza. Filtr powietrza jest pierwszym elementem, który powinien być zainstalowany, ponieważ jego zadaniem jest usunięcie zanieczyszczeń i wilgoci z powietrza atmosferycznego, co zapobiega uszkodzeniom pozostałych komponentów systemu. Następnie montowany jest reduktor ciśnienia, który reguluje ciśnienie powietrza dostarczanego do urządzeń roboczych, zapewniając optymalne warunki pracy. Na końcu montowana jest smarownica, która dostarcza odpowiednią ilość oleju do narzędzi pneumatycznych, co wpływa na ich skuteczność oraz wydajność. Zgodnie z normami branżowymi, takimi jak ISO 8573, zachowanie tej kolejności pozwala na utrzymanie wysokiej jakości powietrza oraz minimalizację kosztów eksploatacji, co jest kluczowe w wielu zastosowaniach przemysłowych.

Pytanie 36

Jaką rolę odgrywają zawory przelewowe w systemach hydraulicznych?

A. Redukują nagłe skoki ciśnienia

B. Ograniczają ciśnienie do ustalonego poziomu

C. Zapewniają ustawiony, stały spadek ciśnienia

D. Utrzymują ustalony poziom ciśnienia

Zawory przelewowe pełnią kluczową rolę w układach hydraulicznych, a ich główną funkcją jest utrzymywanie określonego poziomu ciśnienia. Działają one na zasadzie otwierania się w momencie, gdy ciśnienie w systemie przekracza zdefiniowaną wartość, co pozwala na odprowadzenie nadmiaru cieczy z systemu. Dzięki temu zapobiegają one uszkodzeniom elementów układu hydraulicznego, takich jak pompy czy silniki hydrauliczne. Przykładem zastosowania zaworów przelewowych może być system hydrauliczny stosowany w maszynach budowlanych, gdzie stabilne ciśnienie jest niezbędne do prawidłowego działania narzędzi roboczych. W branży hydraulicznej powszechnie stosuje się standardy, takie jak ISO 4413, które określają wymagania dotyczące układów hydraulicznych, w tym zastosowania zaworów przelewowych. Utrzymanie stałego ciśnienia nie tylko zwiększa efektywność działania systemu, ale również wpływa na jego bezpieczeństwo oraz trwałość.

Pytanie 37

Element elektroniczny przedstawiony na rysunku to

A. kondensator.

B. tranzystor.

C. rezystor.

D. dioda.

Tranzystor, który został przedstawiony na zdjęciu, jest kluczowym elementem w nowoczesnej elektronice, szczególnie w układach analogowych i cyfrowych. Posiada on trzy wyprowadzenia: bramkę (G), dren (D) oraz źródło (S), które są charakterystyczne dla tranzystora polowego typu MOSFET. Tranzystory są powszechnie używane do wzmacniania sygnałów oraz jako przełączniki w obwodach elektronicznych. Na przykład, w zastosowaniach audio, tranzystory mogą wzmacniać sygnały, pozwalając na wytwarzanie dźwięku o wyższej mocy. W systemach cyfrowych, tranzystory stanowią podstawę działania układów logicznych, umożliwiając realizację operacji arytmetycznych i logicznych. Dodatkowo, tranzystory są niezbędne w projektach fotowoltaicznych, gdzie kontrolują przepływ prądu z paneli słonecznych do akumulatorów. Warto również podkreślić, że znajomość działania tranzystorów jest niezbędna dla każdego inżyniera elektronika, ponieważ są one fundamentem wielu nowoczesnych technologii.

Pytanie 38

Mocno podgrzana ciecz hydrauliczna wytwarza podczas awarii w słabo wentylowanym pomieszczeniu tzw. "mgłę olejową", która może prowadzić do różnych schorzeń

A. układu sercowego

B. układu pokarmowego

C. dermatologicznych

D. układu słuchu

Zrozumienie wpływu rozgrzanej cieczy hydraulicznej na zdrowie człowieka wymaga znajomości mechanizmów działania substancji chemicznych oraz ich skutków zdrowotnych. Odpowiedzi dotyczące narządu słuchu i serca są mylące, ponieważ mgła olejowa głównie działa na skórę, a nie na te narządy. Problemy ze słuchem mogą być wynikiem hałasu w środowisku pracy, nie zaś kontaktu z mgłą olejową. Mylne jest również myślenie, że mgła olejowa wpływa na serce; skutki zdrowotne związane z substancjami chemicznymi, takimi jak oleje hydrauliczne, nie są bezpośrednio związane z układem sercowo-naczyniowym. Do najczęstszych dolegliwości związanych z narażeniem na oleje i smary należą problemy dermatologiczne, związane z podrażnieniem skóry. Problemy z przewodem pokarmowym w tym kontekście także są nieprawidłowe, ponieważ substancje te nie są wprowadzane do organizmu doustnie, a ich wpływ na układ pokarmowy nie jest bezpośredni. Odpowiedź wskazująca na problemy dermatologiczne uwzględnia natomiast rzeczywiste ryzyko zdrowotne, które może wystąpić w wyniku kontaktu ze szkodliwymi substancjami w formie mgły olejowej.

Pytanie 39

Jaką funkcję pełnią diody Zenera w elektronice?

A. Ograniczają prąd

B. Stabilizują napięcie

C. Prostują napięcie

D. Modulują częstotliwość

Odpowiedzi dotyczące ograniczania prądu, modulacji częstotliwości i prostowania napięcia są nieprawidłowe w kontekście roli, jaką pełnią diody Zenera w układach elektronicznych. Ograniczanie prądu to funkcja diod szeregowych lub oporników, które są wykorzystywane do kontrolowania przepływu prądu w obwodzie. Diody Zenera, w przeciwieństwie do tych elementów, nie są zaprojektowane do ograniczania prądu, lecz do stabilizacji napięcia. Niepoprawne jest również twierdzenie, że diody Zenera modulują częstotliwość. Modulacja częstotliwości to proces zmieniający częstotliwość sygnału, co jest domeną specjalistycznych układów, takich jak modulatory, a nie diod Zenera. Ostatnim błędnym stwierdzeniem jest prostowanie napięcia. Prostowanie, które polega na przekształceniu prądu zmiennego na stały, realizowane jest zazwyczaj za pomocą prostowników, a nie diod Zenera. Typowe błędy myślowe, które prowadzą do tych nieprawidłowych wniosków, wynikają często z niepełnego zrozumienia podstawowych funkcji różnych typów diod. Wiedza na temat zastosowań diod jest kluczowa w projektowaniu układów elektronicznych, a ich niewłaściwe użycie może prowadzić do nieefektywnych i awaryjnych konstrukcji. Dlatego ważne jest, aby odpowiednio dobierać elementy elektroniczne zgodnie z ich funkcjami oraz charakterystyką, co jest fundamentem dobrych praktyk inżynieryjnych.

Pytanie 40

Którą sprężarkę zalicza się do grupy sprężarek wyporowych?

A. Turbosprężarkę.

B. Sprężarkę promieniową.

C. Sprężarkę śrubową.

D. Sprężarkę osiową.

Wybór sprężarki promieniowej, turbosprężarki lub sprężarki śrubowej jako odpowiedzi na pytanie o sprężarkę wyporową wskazuje na pewne nieporozumienia dotyczące klasyfikacji sprężarek oraz ich zasad działania. Sprężarki promieniowe są często nazywane sprężarkami dynamicznymi, ponieważ wykorzystują zjawisko siły odśrodkowej do sprężania gazu. W przeciwieństwie do sprężarek wyporowych, ich działanie opiera się na ciągłym przepływie gazu i nie zapewniają one stałej objętości sprężania. Z tego powodu nie spełniają one kryteriów sprężarek wyporowych, które działają na zasadzie wypierania określonej objętości gazu. Turbosprężarki, będące rodzajem sprężarek dynamicznych, również nie są klasyfikowane jako sprężarki wyporowe. Ich konstrukcja i zasada działania opierają się na wykorzystaniu turbin do zwiększenia ciśnienia gazu, co znacznie odbiega od zasad działania sprężarek wyporowych. Sprężarki śrubowe, chociaż mogą mieć zastosowania w wielu aplikacjach przemysłowych, również nie są sprężarkami wyporowymi w tradycyjnym rozumieniu tego terminu. Ich mechanizm polega na sprężaniu gazu poprzez obracające się śruby, co również nie prowadzi do wypierania określonej objętości. Warto zauważyć, że mylenie tych rodzajów sprężarek może prowadzić do niewłaściwego doboru urządzeń w aplikacjach przemysłowych, co z kolei może skutkować obniżeniem efektywności energetycznej oraz zwiększeniem kosztów operacyjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
