Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 31 stycznia 2026 15:18
Data zakończenia: 31 stycznia 2026 15:46

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Pomiary izolacyjności w instalacjach elektrycznych realizuje się

A. laboratoryjnym mostkiem Thomsona

B. omomierzem

C. megaomomierzem

D. technicznym mostkiem Thomsona

Pomiary rezystancji izolacji instalacji elektrycznej wykonuje się za pomocą megaomomierza, który jest specjalistycznym urządzeniem zaprojektowanym do oceny stanu izolacji. Megaomomierze działają na zasadzie generowania wysokiego napięcia, co pozwala na dokładne zmierzenie rezystancji izolacyjnej. Zgodnie z normami PN-EN 61557, pomiar rezystancji izolacji jest kluczowym elementem w ocenie bezpieczeństwa instalacji elektrycznych. W praktyce, podczas regularnych kontroli, technicy zalecają wykonywanie takich pomiarów co najmniej raz na rok, aby zminimalizować ryzyko awarii spowodowanych uszkodzeniem izolacji. Pomiary te są szczególnie istotne w obiektach przemysłowych, gdzie występują różne czynniki zewnętrzne mogące wpływać na stan izolacji, takie jak wilgoć, zanieczyszczenia czy zmiany temperatury. W przypadku stwierdzenia niskiej rezystancji, może to wskazywać na degradację materiału izolacyjnego, co wymaga podjęcia działań naprawczych.

Pytanie 2

Jakie są etapy podstawowych cykli działania sterownika PLC?

A. Inicjalizacja sterownika, aktualizacja stanu wyjść, aktualizacja stanu wejść, wykonanie programu

B. Aktualizacja stanu wejść, inicjalizacja sterownika, aktualizacja stanu wyjść, wykonanie programu

C. Inicjalizacja sterownika, aktualizacja stanu wejść, wykonanie programu, aktualizacja stanu wyjść

D. Aktualizacja stanu wyjść, inicjalizacja sterownika, wykonanie programu, uaktualnianie stanu wejść

Odpowiedź podana jako prawidłowa opisuje właściwą kolejność cykli pracy sterownika PLC. Proces ten zaczyna się od inicjalizacji sterownika, która przygotowuje system do działania, ustalając wszystkie niezbędne parametry i konfiguracje. Następnie następuje aktualizacja stanu wejść, gdzie sterownik odczytuje dane z urządzeń zewnętrznych, takich jak czujniki. Kolejnym krokiem jest wykonanie programu, w którym sterownik przetwarza zebrane dane i podejmuje decyzje na podstawie zdefiniowanych algorytmów. Na końcu następuje aktualizacja stanu wyjść, co oznacza wysłanie sygnałów do urządzeń wykonawczych, takich jak siłowniki czy przekaźniki. Przykładowo, w aplikacji automatyki przemysłowej, po odczytaniu sygnału z czujnika temperatury, sterownik może podjąć decyzję o włączeniu systemu chłodzenia. Dobre praktyki wskazują, że ta sekwencja cykli zapewnia maksymalną efektywność i niezawodność w działaniu systemu PLC, co jest kluczowe w przemysłowych zastosowaniach automatyki.

Pytanie 3

Na rysunku przedstawiono

A. frezowanie.

B. szlifowanie.

C. struganie.

D. toczenie.

Wybór odpowiedzi, która nie odnosi się do strugania, może wynikać z nieporozumienia dotyczącego podstawowych zasad obróbki skrawaniem. Toczenie, które polega na obracaniu materiału wokół osi, a narzędzie skrawające porusza się w osi prostopadłej do obrotu, nie jest odpowiednie dla tej sytuacji. W przypadku toczenia materiał obrabiany wykonuje ruch obrotowy, co różni się od strugania. Podobnie, frezowanie to proces, w którym narzędzie skrawające porusza się w wielu kierunkach, co umożliwia skrawanie bardziej skomplikowanych kształtów, ale także nie pasuje do kontekstu przedstawionego na rysunku. Szlifowanie, z kolei, wykorzystuje obrabiarki do usuwania materiału za pomocą narzędzi o dużej prędkości, co również różni się od charakteru strugania. Typowe błędy myślowe, które mogą prowadzić do wyboru niewłaściwej odpowiedzi, to brak zrozumienia różnic w ruchach narzędzi oraz nieznajomość zastosowań poszczególnych metod obróbczych. Świadomość tych różnic oraz praktyczna wiedza na temat każdej z technik obróbczych są kluczowe dla prawidłowego rozpoznawania procesów obróbczych w kontekście inżynieryjnym.

Pytanie 4

Na podstawie przedstawionej tabliczki znamionowej przemiennika częstotliwości określ jego maksymalną częstotliwość wyjściową.

A. 0 Hz

B. 650 Hz

C. 50 Hz

D. 60 Hz

Odpowiedź "650 Hz" jest poprawna, ponieważ wynika bezpośrednio z danych zawartych na tabliczce znamionowej przemiennika częstotliwości model E1000-0007S2. W sekcji OUTPUT producent jasno wskazuje maksymalną częstotliwość wyjściową wynoszącą 650.0 Hz. To ważna informacja, ponieważ maksymalna częstotliwość wyjściowa wpływa na możliwości zastosowania przemiennika w różnych aplikacjach, takich jak napęd elektryczny silników czy regulacja prędkości. W kontekście przemysłowym, znajomość maksymalnej częstotliwości wyjściowej pozwala na odpowiednie dopasowanie parametrów pracy, co jest kluczowe dla zapewnienia optymalnej wydajności. W praktyce, zbyt niska częstotliwość wyjściowa może ograniczać osiągi silników, podczas gdy zbyt wysoka może prowadzić do ich uszkodzenia. Dlatego istotne jest, aby użytkownicy przemienników częstotliwości dobrze rozumieli te specyfikacje, aby móc skutecznie wykorzystać ten sprzęt zgodnie z jego przeznaczeniem oraz normami branżowymi.

Pytanie 5

Przy obróbce metalu z użyciem pilników, jakie środki ochrony osobistej są wymagane?

A. rękawicach i okularach ochronnych

B. obuwiu z gumową podeszwą oraz fartuchu ochronnym

C. rękawicach skórzanych i fartuchu skórzanym

D. kasku ochronnym i rękawicach elektroizolacyjnych

Obrabianie metalu wymaga stosowania odpowiednich środków ochrony osobistej, a rękawice i okulary ochronne są kluczowe dla zapewnienia bezpieczeństwa podczas tego procesu. Rękawice chronią dłonie przed ostrymi krawędziami oraz szkodliwymi substancjami, które mogą wystąpić w wyniku obróbki. Okulary ochronne są niezbędne, aby zabezpieczyć oczy przed odłamkami metalu oraz pyłem, który może być generowany podczas obróbki. W praktyce, np. podczas używania pilników, niewłaściwe zabezpieczenie może prowadzić do poważnych urazów, dlatego stosowanie rękawic i okularów jest zgodne z normami BHP oraz zasadami dobrych praktyk przemysłowych. Dodatkowo, warto zwrócić uwagę na jakość stosowanych środków ochrony; rękawice powinny być wykonane z materiałów odpornych na przekłucia i ścieranie, a okulary muszą spełniać normy EN 166, które określają ich właściwości ochronne. Przestrzeganie tych zasad nie tylko minimalizuje ryzyko urazów, ale także przyczynia się do poprawy komfortu pracy.

Pytanie 6

Komutatorowa prądnica tachometryczna podłączona do wału silnika wykonawczego, działającego w systemie mechatronicznym, stanowi przetwornik

A. kąta obrotu na regulowane napięcie stałe

B. prędkości obrotowej na impulsy elektryczne

C. prędkości obrotowej na napięcie stałe

D. kąta obrotu na impulsy elektryczne

Komutatorowa prądnica tachometryczna to urządzenie przetwarzające prędkość obrotową na napięcie stałe, co czyni je niezwykle użytecznym w aplikacjach mechatronicznych, w tym w systemach automatyki i robotyki. Podczas pracy, prądnica generuje napięcie proporcjonalne do prędkości obrotowej wału silnika, co umożliwia dokładne pomiary i kontrolę prędkości. Przykładowo, w systemach regulacji prędkości silników elektrycznych, informacje dostarczane przez prądnice tachometryczne stanowią feedback dla regulatorów PID, co pozwala na precyzyjne dostosowanie mocy dostarczanej do silnika. Zastosowanie takich urządzeń przyczynia się do zwiększenia efektywności i bezpieczeństwa systemów mechatronicznych, a ich standardy budowy i działania są zgodne z normami IEC i ISO, zapewniając niezawodność i zgodność w różnych warunkach pracy. Wiedza na temat działania prądnic tachometrycznych jest zatem kluczowa dla inżynierów projektujących nowoczesne systemy automatyki.

Pytanie 7

Na rysunku przedstawiono połączenie uzwojeń silnika na tabliczce zaciskowej w

A. trójkąt.

B. podwójną gwiazdę.

C. gwiazdę.

D. zygzak.

Odpowiedź "trójkąt" jest jak najbardziej na miejscu! To dlatego, że w tej konfiguracji uzwojeń silnika końce łączą się w sposób, który zamyka obwód, co pozwala silnikowi asynchronicznemu działać sprawnie. Na tabliczce zaciskowej mamy oznaczenia U1, V1, W1 dla końców uzwojeń, a U2, V2, W2 to ich początki. Połączenie w trójkąt wygląda tak, że łączymy U1 z W2, V1 z U2 i W1 z V2. Dzięki temu silnik działa na pełnej mocy i obciążenie faz jest równomierne. Warto pamiętać, żeby przy podłączaniu silników stosować się do standardów, takich jak IEC, bo to naprawdę ma znaczenie w różnych aplikacjach. Wiedza o połączeniach silników jest niezbędna, gdy chodzi o instalacje, diagnostykę czy konserwację elektryki.

Pytanie 8

Przedstawiony na rysunku element elektroniczny należy zamontować na płytce obwodu drukowanego poprzez

A. zgrzewanie.

B. lutowanie.

C. klejenie.

D. spawanie.

Lutowanie to kluczowy proces w montażu elektronicznym, który zapewnia trwałe połączenia elektryczne i mechaniczne pomiędzy elementami a płytką obwodu drukowanego (PCB). Proces ten polega na topnieniu stopu lutowniczego, który po ostygnięciu tworzy solidne i przewodzące połączenie. W przypadku diod, lutowanie jest szczególnie istotne, ponieważ wymaga precyzyjnego umiejscowienia oraz odpowiedniej temperatury, aby uniknąć uszkodzenia delikatnych elementów. W praktyce lutowania stosuje się różne techniki, takie jak lutowanie na ciepło, lutowanie na fali czy lutowanie ręczne, które są dostosowane do różnych aplikacji. Standardy IPC (Institute for Interconnecting and Packaging Electronics) nakładają wymagania dotyczące jakości lutowania, co jest istotne dla niezawodności i trwałości urządzeń elektronicznych. Dlatego zwróć szczególną uwagę na wybór odpowiedniego stopu lutowniczego oraz technikę lutowania, aby zapewnić wysoką jakość połączeń na PCB.

Pytanie 9

W przedstawionym na rysunku siłowniku dwustronnego działania ruch tłoka odbywa się w kierunku wskazanym strzałką. Która komora oznaczona została literą B?

A. Spływowa.

B. Nadtłokowa.

C. Podtłokowa.

D. Tłoczna.

Tak, odpowiedź "tłoczna" jest jak najbardziej trafna. Komora B w siłowniku dwustronnego działania to właśnie to miejsce, gdzie olej hydrauliczny wchodzi pod ciśnieniem, a to powoduje ruch tłoka w stronę strzałki. W siłownikach hydraulicznych ta komora tłoczna jest mega ważna, bo to ona przenosi energię do mechanizmu. Moim zdaniem, żeby siłowniki działały jak należy, trzeba zrozumieć, jak różnie te komory pełnią swoje funkcje. Komora tłoczna odpowiada za wytwarzanie siły, która zmienia energię hydrauliczną w ruch. W praktyce, zwłaszcza w maszynach budowlanych czy systemach automatyzacji, efektywność siłowników zależy od tego, jak dobrze znamy zasady hydrauliki i jak to zastosujemy w projektach. Standardy ISO 4413 czy ANSI B93 pomagają w tym, bo ich przestrzeganie podnosi niezawodność i wydajność układów hydraulicznych.

Pytanie 10

Który zawór należy zamontować w układzie prasy hydraulicznej, wymieniając element oznaczony na schemacie strzałką?

A. Odcinający.

B. Szybkiego spustu.

C. Podwójnego sygnału.

D. Dławiący.

Zawór szybkiego spustu jest kluczowym elementem w układach prasy hydraulicznej, gdyż umożliwia sprawne i szybkie odprowadzenie medium roboczego, co jest istotne podczas pracy z dużymi siłami. Jego zastosowanie pozwala na natychmiastowe zmniejszenie ciśnienia w cylindrze, co jest niezbędne, aby uniknąć uszkodzeń elementów konstrukcyjnych prasy oraz zapewnić bezpieczeństwo operacji. Przykładowo, w procesie podnoszenia i opuszczania ciężkich elementów, zawór szybkiego spustu umożliwia nie tylko efektywne wykonywanie cykli pracy, ale także zwiększa wydajność całego systemu. Zastosowanie tego typu zaworu jest zgodne ze standardami branżowymi, które zalecają zapewnienie szybkiego dostępu do ciśnienia w układach hydraulicznych, co jest kluczowe dla bezpieczeństwa i efektywności pracy. Dzięki jego zastosowaniu prace hydrauliczne stają się bardziej precyzyjne i nie wymagają długiego czasu na dostosowanie ciśnienia, co wpływa na ogólną wydajność produkcji. Zawory szybkiego spustu są powszechnie stosowane w różnych aplikacjach hydraulicznych, w tym w maszynach budowlanych i przemysłowych. Ich właściwe dobranie i montaż są niezbędne dla prawidłowego funkcjonowania całego układu.

Pytanie 11

W jaki sposób można aktywować samowzbudną, bocznikową prądnicę prądu stałego, która nie uruchamia się z powodu braku magnetyzmu szczątkowego?

A. Zwiększyć opór w obwodzie wzbudzenia

B. Podłączyć prądnicę na krótko do pracy silnikowej

C. Odwrócić kierunek prędkości obrotowej na przeciwny

D. Zmienić sposób podłączenia w obwodzie wzbudzenia

Zmiana kierunku prędkości obrotowej na przeciwny nie wprowadzi żadnych korzyści w kontekście wzbudzenia prądnicy. W rzeczywistości, aby prądnica mogła wytwarzać prąd, wirnik musi obracać się w określonym kierunku, który jest zgodny z kierunkiem, w którym została zaprojektowana. Obrót w przeciwnym kierunku może prowadzić do dalszych problemów z generowaniem magnetyzmu i nie spowoduje automatycznego wzbudzenia urządzenia. Zwiększenie rezystancji w obwodzie wzbudzenia również jest niewłaściwym rozwiązaniem, ponieważ wysoka rezystancja zmniejsza przepływ prądu, co uniemożliwia skuteczne wzbudzenie maszyny. W obwodzie wzbudzenia powinno się dążyć do minimalizowania oporów, aby zapewnić odpowiednią ilość prądu wzbudzenia. Zmiana podłączenia w obwodzie wzbudzenia, choć teoretycznie mogłaby pomóc w niektórych konfiguracjach, w praktyce nie rozwiązuje problemu utraty magnetyzmu. Niewłaściwe podłączenie może wręcz pogorszyć sytuację, prowadząc do braku wzbudzenia. Typowe błędy myślowe w tym kontekście obejmują nieporozumienie dotyczące zasad działania prądnic oraz niewłaściwe podejście do analizy ich stanu technicznego. Kluczowym aspektem w sytuacji utraty magnetyzmu jest zastosowanie metody, która pozwoli na chwilowe uruchomienie prądnicy z zewnętrznym źródłem mocy, co skutecznie przywróci jej zdolność do wzbudzania się.

Pytanie 12

Z czego wykonuje się rdzeń wirnika silnika indukcyjnego?

A. z pakietu blach elektrotechnicznych nie izolowanych od siebie

B. z litego materiału magnetycznego izotropowego

C. z pakietu blach elektrotechnicznych wzajemnie izolowanych od siebie

D. z litego materiału magnetycznego anizotropowego

Sugerowanie, że rdzeń wirnika silnika indukcyjnego można wykonać z litego materiału magnetycznego anizotropowego, jest nieprawidłowe z perspektywy inżynierii elektrycznej. Anizotropowość materiału oznacza, że jego właściwości magnetyczne są różne w różnych kierunkach, co w przypadku rdzenia wirnika byłoby niekorzystne. W silnikach indukcyjnych istotne jest, aby rdzeń miał jednorodne właściwości magnetyczne, co zapewnia optymalne zachowanie się pola magnetycznego. Lite materiały mogą prowadzić do powstawania silnych prądów wirowych, co zwiększa straty mocy i obniża efektywność silnika. Użycie pakietów blach elektrotechnicznych, które są wzajemnie izolowane, z kolei pozwala na ograniczenie tych strat. Zastosowanie litego materiału magnetycznego izotropowego nie rozwiązuje problemu strat prądów wirowych, ponieważ chociaż materiał jest jednorodny, to nadal sprzyja powstawaniu strat energetycznych poprzez generowanie prądów wirowych w strukturze. Wreszcie, wykonanie rdzenia z pakietu blach elektrotechnicznych nieizolowanych od siebie jest również nieprawidłowe. Takie podejście prowadziłoby do znacznych strat energii, a także do przegrzewania się rdzenia, co mogłoby wpłynąć na bezpieczeństwo i trwałość silnika. W przemyśle i inżynierii energetycznej stosuje się blachy elektrotechniczne o odpowiedniej grubości i właściwościach magnetycznych, aby zoptymalizować wydajność i niezawodność urządzeń elektrycznych.

Pytanie 13

Ile minimalnie 8 bitowych portów we/wy powinien posiadać mikrokontroler PIC wyposażony w szeregowy
8-bitowy przetwornik analogowo-cyfrowy oznaczony ADC0831, aby można było zrealizować układ mechatroniczny przedstawiony na rysunku?

A. 5 portów.

B. 2 porty.

C. 4 porty.

D. 3 porty.

Odpowiedź, że mikrokontroler PIC powinien mieć minimum 2 porty we/wy, jest prawidłowa z uwagi na sposób komunikacji z przetwornikiem analogowo-cyfrowym ADC0831 oraz wymagania dotyczące sterowania silnikiem krokowym. Przetwornik ADC0831 wykorzystuje szeregowy interfejs komunikacyjny, co pozwala na przesyłanie danych za pomocą jednego portu. Dokładniej, jeden port wejściowy jest wymagany do odbioru 8-bitowej informacji analogowej przetworzonej na sygnał cyfrowy. Z drugiej strony, do sterowania silnikiem krokowym EDE1200 potrzebny jest przynajmniej jeden port wyjściowy, który będzie odpowiedzialny za przekazywanie sygnałów sterujących, takich jak kierunek oraz impulsy krokowe. W praktyce, wiele systemów mechatronicznych stosuje minimalizację liczby portów, co jest zgodne z dobrą praktyką inżynieryjną, aby uprościć projekt oraz zmniejszyć koszty produkcji. Dzięki temu, odpowiedź sugerująca 2 porty we/wy stanowi optymalne rozwiązanie, które spełnia wymagania funkcjonalne układu, jednocześnie pozwalając na efektywne zarządzanie zasobami mikrokontrolera.

Pytanie 14

Aby zmierzyć nieznaną rezystancję z wysoką precyzją przy użyciu trzech rezystorów odniesienia o znanych wartościach, jaki przyrząd powinno się zastosować?

A. mostek Wheatstone'a

B. mostek Thomsona

C. megaomomierz

D. omomierz

Mostek Wheatstone'a jest jedną z najpowszechniejszych metod wykorzystywanych do precyzyjnego pomiaru nieznanej rezystancji. Jego zasada działania opiera się na zestawieniu znanych rezystancji z jedną nieznaną w formie układu mostkowego. Połączenie rezystorów w tym układzie pozwala na osiągnięcie równowagi, co jest warunkiem do określenia wartości nieznanej rezystancji. Metoda ta jest szczególnie cenna w laboratoriach kalibracyjnych oraz w zastosowaniach przemysłowych, gdzie wymagana jest wysoka dokładność pomiarów. W praktyce mostki Wheatstone'a mogą być używane do pomiaru rezystancji w zakresie miliohmów do megaohmów, co czyni je uniwersalnymi narzędziami. Dodatkowo, stosując tę metodę, można zminimalizować wpływ niepożądanych czynników, takich jak temperatura czy jakość połączeń elektrycznych. Warto również zauważyć, że mostek Wheatstone'a jest zgodny z międzynarodowymi standardami metrologicznymi, co czyni go narzędziem o dużej wiarygodności.

Pytanie 15

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?

A. Reguluje skok siłownika.

B. Zwiększa prędkość powrotu tłoka.

C. Stabilizuje ciśnienie pracy.

D. Zmniejsza prędkość wysuwu tłoka.

Zawór dławiąco-zwrotny jest kluczowym elementem w systemach hydraulicznych, który reguluje przepływ płynu roboczego. Odkręcanie pokrętła ręcznego powoduje zmniejszenie oporu przepływu, co z kolei prowadzi do zwiększenia prędkości powrotu tłoka. W praktyce oznacza to, że elementy napędu hydraulicznego mogą powracać do swojej pozycji wyjściowej szybciej, co przyspiesza cykl pracy maszyny. W zastosowaniach przemysłowych, takich jak prasy hydrauliczne czy maszyny do obróbki metali, szybki powrót tłoka jest istotny dla efektywności produkcji. Przykładowo, w procesie formowania na zimno, szybki powrót pozwala na skrócenie czasu cyklu, co przekłada się na wyższą wydajność oraz oszczędność energii. Warto również zauważyć, że dobór odpowiednich ustawień zaworu dławiąco-zwrotnego zgodny z zaleceniami producenta oraz standardami branżowymi, jak ISO 4414 dotyczące systemów hydraulicznych, ma kluczowe znaczenie dla bezpieczeństwa i niezawodności działania całego układu.

Pytanie 16

Jaki klucz należy zastosować do montażu zaworu kątowego, przedstawionego na rysunku?

A. Tora.

B. Płaski.

C. Nasadowy.

D. Oczkowy.

Użycie klucza płaskiego do montażu zaworu kątowego to naprawdę dobry wybór, zwłaszcza że ten typ zaworu ma swoją specyfikę. Klucz płaski ma dwa otwory, które świetnie pasują do płaskiej powierzchni na korpusie zaworu. Dzięki temu trzymasz go solidnie, a ryzyko uszkodzenia jest mniejsze. W praktyce to narzędzie pozwala na dokładne dokręcanie, co jest mega ważne, żeby wszystko szczelnie działało w systemach hydraulicznych. W przemyśle czy budownictwie, gdzie często montuje się różne zawory i złączki, klucz płaski jest wręcz niezbędny w arsenale każdego hydraulika. Trzeba też pamiętać, żeby dobrać odpowiedni rozmiar klucza, bo to znacznie zwiększa efektywność pracy i zapobiega zniszczeniu gwintów na zaworze.

Pytanie 17

Co należy zrobić w przypadku urazu kolana u pracownika po upadku z wysokości?

A. umieścić poszkodowanego w ustalonej pozycji bocznej.

B. unieruchomić staw kolanowy na jakimkolwiek podparciu, nie zmieniając jego pozycji.

C. nałożyć bandaż na kolano po delikatnym wyprostowaniu nogi.

D. wyregulować nogę, lekko ciągnąc ją w dół.

W przypadku urazu kolana, szczególnie po upadku z wysokości, kluczowe jest unieruchomienie stawu w jego naturalnym ustawieniu. Ta technika ma na celu ograniczenie dalszego uszkodzenia tkanek oraz zmniejszenie bólu. Gdy kości stawu kolanowego są unieruchomione w ich fizjologicznym położeniu, minimalizujemy ryzyko przemieszczenia uszkodzonych struktur oraz ewentualnych powikłań związanych z nieprawidłowym ułożeniem. Praktyczne zastosowanie tej metody obejmuje użycie szyn, bandaży czy innych dostępnych materiałów, które stabilizują staw. Warto podkreślić, że według wytycznych organizacji zajmujących się pierwszą pomocą, tak jak np. Czerwony Krzyż, unieruchomienie powinno być wykonane jak najszybciej i z zachowaniem ostrożności. Istotne jest także, aby nie próbować prostować lub manipulować urazem, co może prowadzić do dalszych urazów i komplikacji. Po unieruchomieniu należy jak najszybciej wezwać pomoc medyczną, aby zapewnić dalszą opiekę nad poszkodowanym.

Pytanie 18

W przenośniku taśmowym zastosowano napęd mechatroniczny, którego schemat blokowy przedstawiono na rysunku. Który element umożliwiający programowe zmiany prędkości obrotowej silników napędowych oznaczono znakiem zapytania?

A. Softstart.

B. Mostek typu H.

C. Przemiennik częstotliwości.

D. Prostownik sterowany.

Przemiennik częstotliwości, znany także jako falownik, jest kluczowym elementem w układach napędu elektrycznego, umożliwiającym precyzyjne kontrolowanie prędkości obrotowej silników. W kontekście przenośnika taśmowego, pozwala on na dostosowanie prędkości taśmy do zmieniających się warunków pracy, co jest niezbędne w wielu aplikacjach przemysłowych, gdzie obciążenie i wymagania transportowe mogą się różnić. Dzięki zastosowaniu przemiennika, operatorzy mogą optymalizować zużycie energii, unikając nadmiernego zużycia prądu w momentach, gdy pełna moc nie jest wymagana. W praktyce, regulacja częstotliwości zasilania silnika elektrycznego przekłada się na proporcjonalną zmianę jego prędkości obrotowej, co pozwala na osiągnięcie wyspecjalizowanych parametrów pracy. W standardach branżowych, takich jak IEC 61800, przemienniki częstotliwości są uznawane za efektywne urządzenia do zarządzania energią i zwiększania efektywności energetycznej systemów napędowych, co czyni ich nieodzownym elementem nowoczesnych systemów automatyki.

Pytanie 19

Przedstawiony symbol graficzny jest oznaczeniem czujnika

A. pojemnościowego.

B. optycznego.

C. indukcyjnego.

D. magnetycznego.

To, co widzisz na obrazku, to symbol czujnika magnetycznego. Jest on naprawdę ważny w różnych systemach automatyki i monitorowania. Jak to wygląda? No, ma magnes, co zazwyczaj pokazane jest przez prostokąt z oznaczeniami N (północny) i S (południowy). Czujniki te działają dzięki wykrywaniu zmian w polu magnetycznym. To sprawia, że są mega praktyczne w takich rzeczach jak detekcja pozycji czy systemy zabezpieczeń. Przykładem ich użycia mogą być czujniki w drzwiach i oknach, które informują, czy są otwarte czy zamknięte. W branżowych standardach, takich jak ISO 9001, mówi się o tym, jak ważna jest niezawodność detekcji. Dlatego te czujniki są naprawdę dobrze odbierane, bo są trwałe i łatwe w obsłudze.

Pytanie 20

Demontaż niepodłączonego elementu, przedstawionego na rysunku, zamontowanego na szynie DIN wymaga użycia

A. klucza nasadowego.

B. klucza z regulowaną szerokością rozstawu szczęk.

C. wkrętaka płaskiego.

D. wkrętaka o specjalnych końcówkach.

Wybór wkrętaka płaskiego jako narzędzia do demontażu elementu zamontowanego na szynie DIN jest prawidłowy, ponieważ ten typ narzędzia został zaprojektowany do odciągania dźwigni blokującej, która jest typową konstrukcją w urządzeniach montowanych na szynach DIN, jak np. wyłączniki nadprądowe. W praktyce, aby wymontować ten element, należy najpierw zlokalizować dźwignię blokującą, a następnie włożyć wkrętak płaski w szczelinę i delikatnie pociągnąć, co pozwala na zwolnienie mechanizmu blokującego. Tego rodzaju operacje są powszechne w instalacjach elektrycznych, gdzie konieczna jest wymiana lub konserwacja urządzeń. Prawidłowe użycie narzędzi, takich jak wkrętaki płaskie, jest zgodne z normami bezpieczeństwa oraz dobrymi praktykami, które zalecają użycie odpowiednich narzędzi do konkretnego zadania, co minimalizuje ryzyko uszkodzenia urządzeń oraz zapewnia bezpieczeństwo użytkownika.

Pytanie 21

Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?

A. 40,60 cm3

B. 4,06 cm3

C. 406,00 cm3

D. 4060,00 cm3

Wielu użytkowników może pomylić się w obliczeniach objętości cylindra siłownika, co często wynika z niepełnego zrozumienia wzoru na objętość V = A * h. Niepoprawne odpowiedzi, takie jak 4060,00 cm3, 40,60 cm3 czy 4,06 cm3, mogą być wynikiem błędnych przeliczeń lub nieodpowiedniego przeliczenia jednostek. Na przykład, przy odpowiedzi 4060,00 cm3, użytkownik może błędnie założyć, że skok cylindra powinien być bezpośrednio dodany jako wartość w cm, nie przeliczywszy milimetrów na centymetry. Z kolei 40,60 cm3 może sugerować, że użytkownik źle zinterpretował powierzchnię roboczą, być może myląc jednostki lub pomijając istotne przeliczenia. Natomiast odpowiedź 4,06 cm3 jest rażąco nieadekwatna, co może świadczyć o pominięciu kluczowych elementów w procesie obliczeń. Kluczowym krokiem jest prawidłowe zrozumienie i przeliczenie jednostek, co jest niezbędne dla uzyskania właściwych wyników. W praktyce, właściwe obliczenia objętości siłownika mają znaczenie dla wydajności hydrauliki, a ich błędy mogą prowadzić do niewłaściwego doboru komponentów, co w efekcie może wpłynąć na całościową efektywność systemu oraz jego bezpieczeństwo operacyjne.

Pytanie 22

Na którym rysunku przedstawiono triak?

A. D.

B. A.

C. B.

D. C.

Triak, będący elementem półprzewodnikowym, odgrywa kluczową rolę w aplikacjach związanych z kontrolą mocy w obwodach prądu przemiennego. W odpowiedzi B widoczny jest triak, który można łatwo zidentyfikować dzięki jego unikalnym oznaczeniom oraz kształtowi. Triaki są powszechnie stosowane w regulatorach oświetlenia, silnikach elektrycznych oraz w systemach grzewczych, gdzie konieczne jest precyzyjne sterowanie mocą. W praktyce triak działa jako przełącznik, który może włączać i wyłączać przepływ prądu w cyklu AC, co pozwala na skuteczną kontrolę energii bez strat mocy. Dodatkowo, triaki są projektowane zgodnie z normami IEC, co zapewnia ich wysoką jakość i niezawodność. Znajomość triaków oraz ich zastosowań jest niezbędna dla inżynierów i techników, którzy pracują w dziedzinie elektroniki i automatyki.

Pytanie 23

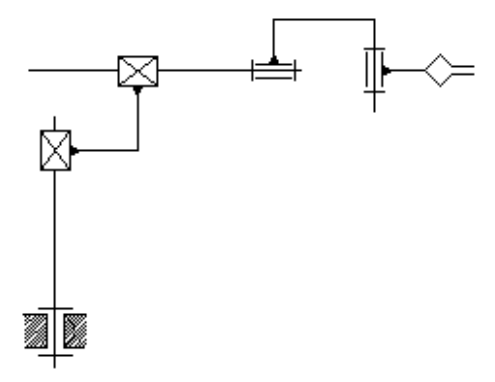

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

A. 4 stopnie swobody

B. 3 stopnie swobody

C. 6 stopni swobody

D. 5 stopni swobody

Odpowiedzi, które mówią o mniejszych stopniach swobody, często wynikają z niepełnego zrozumienia, jak działają manipulatory w przestrzeni. Trzy czy cztery stopnie swobody mogą się sprawdzić w prostszych zadaniach, ale w bardziej skomplikowanych sytuacjach mogą nie dać rady. Na przykład manipulator z trzema stopniami swobody mógłby tylko ruszać się w trzech osiach, a to za mało, jeśli trzeba wykonywać trudniejsze operacje, które wymagają jednoczesnego ruchu i obrotu. Cztery stopnie swobody mogą sprawiać wrażenie, że robot jest bardziej zaawansowany, ale tak naprawdę ograniczają go do jednego, dość prostego ruchu. Ludzie często myślą, że mniej stopni swobody oznacza prostszą konstrukcję, ale w praktyce to może ograniczać roboty w ich działaniach. Jeśli chodzi o nowoczesną automatyzację, to pięć stopni swobody to minimum, by roboty mogły funkcjonować w dynamicznych warunkach. Rozumienie, jaką liczbę stopni swobody wybrać przy projektowaniu, jest naprawdę kluczowe, bo wpływa na efektywność i wszechstronność w automatyzacji.

Pytanie 24

Ilustracja przedstawia łożysko

A. kulkowe.

B. walcowe.

C. igiełkowe.

D. przegubowe.

Odpowiedź jest poprawna, ponieważ ilustracja przedstawia łożysko przegubowe, które charakteryzuje się unikalną budową kulistych powierzchni wewnętrznej i zewnętrznej. Ta konstrukcja pozwala na swobodny ruch przegubowy, co czyni je idealnym rozwiązaniem w miejscach, gdzie występują złożone ruchy, takie jak w zawieszeniach pojazdów, robotyce czy mechanizmach przemysłowych. Łożyska przegubowe są szczególnie cenione w aplikacjach wymagających dużych obciążeń oraz kompensacji niewspółosiowości, co jest kluczowe w wielu zastosowaniach inżynieryjnych. W przeciwieństwie do łożysk walcowych, które są ograniczone do ruchów liniowych, łożyska przegubowe oferują większą elastyczność i możliwość dostosowania się do zmieniających się warunków pracy. W standardach branżowych, takich jak ISO 12240, podkreśla się znaczenie wyboru odpowiedniego typu łożyska w zależności od specyfiki ruchu i obciążenia. Wiedza na temat budowy i zastosowań łożysk przegubowych jest kluczowa dla inżynierów mechaników, którzy projektują i optymalizują systemy mechaniczne dla różnych dziedzin przemysłu.

Pytanie 25

Jakie narzędzie jest konieczne do wykonania gwintu zewnętrznego?

A. Gwintownik

B. Tłocznik

C. Narzynka

D. Skrobak

Narzynka jest narzędziem skrawającym, które służy do nacinania gwintów zewnętrznych na różnych materiałach, w tym metalach. Użycie narzynki jest szczególnie ważne w procesach obróbczych, gdzie precyzja i jakość gwintu mają kluczowe znaczenie. Narzynki są dostępne w różnych rozmiarach oraz typach, w zależności od wymaganego profilu gwintu, co umożliwia ich zastosowanie w szerokim zakresie aplikacji przemysłowych. W praktyce, narzynki są często używane w produkcji śrub oraz w przemyśle motoryzacyjnym, gdzie precyzyjne dopasowanie gwintów jest niezbędne. Dobrą praktyką jest również stosowanie smaru podczas nacinania gwintu, co minimalizuje tarcie i wydłuża żywotność narzędzia. Przestrzeganie standardów ISO dotyczących gwintów, takich jak ISO 965 dla gwintów metrycznych, gwarantuje, że wykonane gwinty będą odpowiednio dopasowane do elementów złącznych. W związku z tym, umiejętność prawidłowego użycia narzynki jest istotna dla każdego specjalisty w dziedzinie obróbki skrawaniem.

Pytanie 26

Sprężarka typu śrubowego jest sprężarką

A. wyporową

B. rotacyjną

C. przepływową

D. turbinową

Sprężarki turbinowe nie są tym samym, co sprężarki śrubowe, ponieważ opierają się na zupełnie innej zasadzie działania. Turbiny sprężają gaz poprzez jego przyspieszenie w wirnikach, co prowadzi do wzrostu ciśnienia. Ta metoda jest bardziej charakterystyczna dla sprężarek używanych w silnikach lotniczych lub w systemach generacji energii. Z kolei sprężarki wyporowe działają na zasadzie zmiany objętości, gdzie tłok porusza się w cylindrze, sprężając gaz. To rozwiązanie, chociaż powszechnie stosowane w mniejszych urządzeniach, ma swoje ograniczenia w kontekście efektywności przy dużych przepływach. Ostatnią z wymienionych opcji, sprężarki przepływowe, również różnią się od sprężarek rotacyjnych, gdyż ich konstrukcja opiera się na ciągłym przepływie gazu przez układ, co czyni je bardziej odpowiednimi dla specyficznych zastosowań przemysłowych, a nie uniwersalnych. Mylenie tych różnych typów sprężarek wynika często z niewłaściwego zrozumienia ich mechanizmów działania, co prowadzi do błędnych wniosków. Kluczowe jest zrozumienie, że każdy typ sprężarki ma swoje unikalne cechy, zalety i ograniczenia, które determinują ich zastosowanie w praktyce. Właściwy dobór sprężarki powinien być uzależniony od specyficznych wymagań procesu oraz warunków operacyjnych.

Pytanie 27

Tachogenerator przy obrotach 1000 obr./min. wytwarza napięcie 30 V. Jaką wartość napięcia wygeneruje ten tachogenerator przy prędkości obrotowej 200 obr./min?

A. 6 V

B. 15 V

C. 3 V

D. 5 V

Prądnica tachometryczna działa na zasadzie generowania napięcia proporcjonalnego do prędkości obrotowej. W tym przypadku, przy prędkości obrotowej 1000 obr./min, prądnica generuje napięcie wynoszące 30 V. Możemy obliczyć napięcie przy niższej prędkości obrotowej, stosując proporcję. Zauważmy, że 200 obr./min to 20% 1000 obr./min. Jeśli napięcie jest proporcjonalne do prędkości, to przy 200 obr./min prądnica wygeneruje 20% z 30 V, co daje 6 V. Tego rodzaju obliczenia są powszechnie stosowane w inżynierii, szczególnie w systemach automatyki, gdzie precyzyjne pomiary napięcia są kluczowe dla prawidłowego działania urządzeń. Przykładowo, w systemach pomiarowych oraz w kontrolach zadań w automatyce przemysłowej, znajomość zależności między prędkością a generowanym napięciem pozwala na optymalizację procesów oraz zwiększenie efektywności energetycznej.

Pytanie 28

Którą z wymienionych wielkości można zmierzyć za pomocą miernika przedstawionego na zdjęciu?

A. Natężenie prądu przemiennego.

B. Napięcie przemienne.

C. Temperaturę.

D. Rezystancję izolacji.

Pomiar napięcia przemiennego za pomocą miernika uniwersalnego, jak ten przedstawiony na zdjęciu, jest fundamentalną funkcją, która znajduje zastosowanie w wielu dziedzinach inżynierii elektrycznej. Użycie skali oznaczonej "ACV" wskazuje, że urządzenie jest przystosowane do pomiarów napięcia w obwodach prądu zmiennego. Napięcie przemienne jest powszechnie spotykane w instalacjach elektrycznych, gdzie dostarczana energia elektryczna ma formę sinusoidalną. Zrozumienie wartości napięcia jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemów zasilających. Stosując ten miernik, inżynierowie mogą szybko ocenić, czy napięcie w obwodzie jest zgodne z wymaganiami technicznymi, co jest niezbędne przy projektowaniu i konserwacji instalacji. Standardy takie jak IEC 61010 wskazują na konieczność stosowania odpowiednich narzędzi pomiarowych do pracy w różnych warunkach, co czyni pomiar napięcia przemiennego kluczowym elementem pracy elektryka. Używanie miernika uniwersalnego nie tylko wspiera techniczną dokładność, ale również zmniejsza ryzyko uszkodzeń urządzeń oraz potencjalnych zagrożeń dla użytkownika.

Pytanie 29

Na rysunku przedstawiono tabliczkę znamionową

A. przetwornicy jednotwornikowej.

B. silnika synchronicznego.

C. prądnicy prądu stałego.

D. silnika indukcyjnego.

Wybranie innej opcji niż silnik indukcyjny wskazuje na pewne nieporozumienia dotyczące charakterystyki silników elektrycznych. Na przykład, prądnica prądu stałego, choć również ma tabliczkę znamionową, ma inną strukturę wewnętrzną i charakterystyki pracy. W przeciwieństwie do silnika indukcyjnego, prąd nic nie mówi o czasie pracy, a także nie zawiera współczynnika mocy ani liczby biegunów w taki sposób, jak w silniku indukcyjnym. Z kolei silniki synchroniczne działają na zasadzie synchronizacji z częstotliwością sieci, co również nie jest typowe dla silników indukcyjnych. Zawierają one inne parametry, takie jak prędkość synchroniczna, które nie pojawiają się w przypadku silników indukcyjnych. Co więcej, przetwornice jednotwornikowe, które są stosowane do konwersji napięcia i nie są silnikami, również nie pasują do opisanego kontekstu. Kluczowe jest zrozumienie, że silniki indukcyjne są jednymi z najpowszechniejszych urządzeń w przemyśle, a ich tabliczki znamionowe zawierają specyficzne dane, które pozwalają na efektywne zastosowanie i dobór odpowiednich silników w praktyce. Dlatego wiedza na temat różnic między tymi typami maszyn elektrycznych jest niezbędna dla każdego, kto pracuje w obszarze automatyki i energetyki.

Pytanie 30

Na podstawie fragmentu instrukcji serwisowej sprężarki tłokowej wskaż, która z wymienionych czynności konserwacyjnych powinna być wykonywana najczęściej.

Czynność		Cykle
Filtr ssący	kontrolowanie	co tydzień
	czyszczenie	co 60 godzin eksploatacji
	wymiana	zależnie od potrzeb (co najmniej raz w roku)
Kontrola stanu oleju		codziennie przed uruchomieniem
Wymiana oleju	pierwsza wymiana	po 40 godzinach eksploatacji
Wymiana oleju	kolejna wymiana	raz w roku
Spust kondensatu		co najmniej raz w tygodniu
Czyszczenie zaworu zwrotnego		co najmniej raz w roku
Pasek klinowy	kontrola naprężenia	co tydzień
Pasek klinowy	wymiana	w przypadku zużycia

A. Kontrola stanu oleju.

B. Wymiana filtra ssącego.

C. Wymiana paska klinowego.

D. Czyszczenie zaworu zwrotnego.

Kontrola stanu oleju jest kluczowym elementem konserwacji sprężarek tłokowych. Regularne sprawdzanie poziomu i jakości oleju zapewnia prawidłowe smarowanie wszystkich ruchomych części, co wpływa na ich trwałość oraz efektywność energetyczną urządzenia. Niekontrolowanie stanu oleju może prowadzić do zwiększonego tarcia, a w konsekwencji do poważnych uszkodzeń silnika. Zgodnie z zaleceniami producentów, kontrola oleju powinna odbywać się codziennie przed rozpoczęciem pracy sprężarki. Dodatkowo, w przypadku wykrycia zanieczyszczeń oleju, jego wymiana powinna być przeprowadzona natychmiastowo, aby zapobiec dalszym uszkodzeniom. Przykładowo, w warunkach przemysłowych, gdzie sprężarki pracują non-stop, regularna kontrola oleju staje się kluczowym elementem strategii utrzymania ruchu, co przyczynia się do mniejszych kosztów eksploatacji oraz dłuższej żywotności maszyn.

Pytanie 31

Silnik komutatorowy przez dłuższy czas był przeciążony, co doprowadziło do powstania zwarć międzyzwojowych. Proces naprawy silnika obejmuje wymianę

A. komutatora

B. łożysk

C. uzwojenia

D. szczotek

Wymiana uzwojenia w silniku komutatorowym jest kluczowym krokiem w naprawie uszkodzonego silnika, który uległ długotrwałemu przeciążeniu, prowadzącemu do zwarć międzyzwojowych. Uzwojenie jest odpowiedzialne za generowanie pola magnetycznego, które umożliwia pracę silnika. W przypadku zwarć międzyzwojowych, wirujące pole magnetyczne przestaje działać efektywnie, co prowadzi do znacznych strat energetycznych i potencjalnych uszkodzeń innych komponentów silnika. Wymiana uzwojenia polega na demontażu uszkodzonych zwojów oraz na ich zastąpieniu nowymi, co wymaga precyzyjnego wykonania, aby zapewnić właściwe parametry pracy silnika. Ważne jest, aby stosować materiały o wysokiej jakości oraz przestrzegać norm dotyczących izolacji, co pozwala na długotrwałą i niezawodną pracę silnika. Praktyka pokazuje, że właściwie wymienione uzwojenie znacząco zwiększa efektywność oraz żywotność silnika, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 32

Wskaż zawór, który należy zastosować, jako zawór rozdzielający V.

A. D.

B. A.

C. C.

D. B.

Zawór rozdzielający V to naprawdę ważny element w systemach elektro-pneumatycznych. To jak serce całego układu, bo to od niego zależy, jak powietrze będzie sterowane. Odpowiedź D jest trafna, ponieważ ten zawór jest elektrycznie sterowany, co można zobaczyć na schemacie, gdzie są symbole cewek. W praktyce, używanie takiego zaworu pozwala na dużo dokładniejsze i szybsze reakcje w automatyzacji. Na przykład, w liniach montażowych w przemyśle, elektryczne zawory rozdzielające pomagają w płynnej zmianie funkcji pneumatycznych, co przekłada się na lepszą efektywność produkcji. Dobrze też pamiętać, że normy takie jak ISO 5598 są ważne, bo definiują terminologię i symbole zaworów pneumatycznych. To podkreśla, jak istotne jest odpowiednie dobranie komponentów do projektów związanych z automatyką.

Pytanie 33

Podaj kolejność działań prowadzących do demontażu siłownika dwustronnego działania z układu pneumatycznego, który jest sterowany elektrozaworem 5/2 oraz posiada dwa czujniki kontaktronowe zamontowane na cylindrze.

A. Wyłączenie zasilania oraz odłączenie sprężonego powietrza, odłączenie przewodów pneumatycznych od siłownika, odłączenie przewodów czujników od układu sterującego, odkręcenie siłownika od podstawy

B. Wyłączenie zasilania, odkręcenie siłownika od podstawy, odłączenie zasilania sprężonym powietrzem, odłączenie przewodów pneumatycznych od siłownika

C. Wyłączenie zasilania, zdjęcie czujników z cylindra, odkręcenie siłownika od podstawy, odłączenie przewodów pneumatycznych, wyłączenie zasilania sprężonym powietrzem

D. Wyłączenie zasilania sprężonym powietrzem, zdjęcie czujników, odłączenie przewodów pneumatycznych od siłownika, wyłączenie zasilania

Poprawna odpowiedź zakłada, że przed przystąpieniem do demontażu jakiegokolwiek elementu układu pneumatycznego należy przede wszystkim zapewnić bezpieczeństwo operacji. Wyłączenie napięcia oraz zasilania sprężonym powietrzem jest niezbędnym krokiem, który zapobiega przypadkowemu uruchomieniu systemu w trakcie pracy. Następnie, odłączenie przewodów pneumatycznych od siłownika pozwala na bezpieczne zdemontowanie elementu, eliminując ryzyko wycieków powietrza, które mogłyby prowadzić do niebezpiecznych sytuacji. Odłączenie przewodów czujników od układu sterowania jest również kluczowe, gdyż pozwala na uniknięcie uszkodzenia czujników oraz zapewnia, że nie będą one przeszkadzały w procesie demontażu. Na końcu, odkręcenie siłownika od podstawy może być przeprowadzone bez obaw o bezpieczeństwo, ponieważ wszystkie niebezpieczne źródła energii zostały wcześniej wyeliminowane. Takie podejście jest zgodne z zaleceniami dotyczącymi bezpieczeństwa pracy z systemami pneumatycznymi i elektrycznymi, co jest kluczowe w utrzymaniu dobrych praktyk branżowych.

Pytanie 34

Z informacji o parametrach wynika, że cewka elektrozaworu jest przeznaczona do pracy z napięciem przemiennym o wartości 230 V. Jaką wartość ona reprezentuje?

A. średnia napięcia wyznaczona dla półokresu

B. maksymalna napięcia podzielona przez √2

C. maksymalna napięcia podzielona przez √3

D. średnia napięcia wyznaczona dla okresu

Wartości napięcia przemiennego mogą być mylone z różnymi parametrami, co prowadzi do nieprawidłowych konkluzji. Pierwszą z takich koncepcji jest pomylenie średniej wartości napięcia wyznaczonej dla półokresu z wartością skuteczną. Średnia wartość napięcia dla półokresu sinusoidalnego nie odpowiada wartością, która jest używana w praktycznych zastosowaniach elektrycznych, ponieważ nie może odzwierciedlić energii, jaką dostarcza prąd. Dodatkowo, średnia wartość napięcia dla okresu nie jest stosowana w kontekście napięcia przemiennego, ponieważ dla sinusoidy obie wartości powracają do zera, co nie jest użyteczne w inżynierii elektrycznej. Kolejnymi błędami są próby odniesienia maksymalnej wartości napięcia do √3, co w ogóle nie znajduje zastosowania w kontekście typowych obwodów zasilających w zakresie napięcia przemiennego. Zastosowanie √3 odnosi się do napięcia w systemach trójfazowych, a nie jednofazowych, co prowadzi do błędnych obliczeń i niesprawności urządzeń. W praktyce, nieznajomość różnicy między wartościami napięcia skutecznego, maksymalnego i średniego prowadzi do nieprawidłowego doboru urządzeń oraz zagrożeń w instalacjach elektrycznych. Aby uniknąć takich pomyłek, kluczowe jest zrozumienie podstawowych zasad dotyczących parametrów napięcia oraz ich zastosowania w projektowaniu i użytkowaniu systemów elektrycznych.

Pytanie 35

Który z poniższych czujników nie może być użyty jako czujnik zbliżeniowy?

A. Optycznego

B. Rezystancyjnego

C. Indukcyjnego

D. Pojemnościowego

Czujnik rezystancyjny nie może być zastosowany jako czujnik zbliżeniowy, ponieważ jego działanie opiera się na pomiarze oporu elektrycznego, który zmienia się w odpowiedzi na zewnętrzne zmiany, takie jak temperatura czy siła nacisku. W przeciwieństwie do czujników pojemnościowych, optycznych i indukcyjnych, które mogą wykrywać obecność obiektów na podstawie ich właściwości fizycznych lub elektromagnetycznych, czujnik rezystancyjny wymaga bezpośredniego kontaktu z obiektem, aby zareagować na zmiany. Przykładem zastosowania czujnika rezystancyjnego jest pomiar temperatury w termistorze, gdzie zmiana oporu jest bezpośrednio związana z temperaturą. W kontekście nowoczesnych systemów automatyki, użycie czujników zbliżeniowych, takich jak pojemnościowe czy indukcyjne, staje się kluczowe dla poprawy bezpieczeństwa i efektywności procesów, ponieważ pozwalają na detekcję obiektów bez potrzeby fizycznego kontaktu, co znacząco zwiększa trwałość i niezawodność systemów. Praktyki te są zgodne z aktualnymi standardami w dziedzinie automatyki i robotyki.

Pytanie 36

Jaką metodę należy wykorzystać do pomiaru prędkości obrotowej wirnika silnika napędzającego system mechatroniczny?

A. Ultradźwiękową

B. Termoluminescencyjną

C. Stroboskopową

D. Radiometryczną

Przedstawione odpowiedzi nie są odpowiednie do pomiaru prędkości obrotowej wirującego wału silnika. Metoda termoluminescencyjna opiera się na analizie promieniowania emitowanego przez materiały, które były wcześniej naświetlane, a jej zastosowanie jest związane głównie z badaniami geologicznymi lub datowaniem obiektów architektonicznych, a nie z pomiarami mechanicznymi. Ultradźwiękowa technika pomiarowa, skoncentrowana na wykorzystaniu fal dźwiękowych do analizy strukturalnej materiałów, ma swoje zastosowanie w wykrywaniu pęknięć lub ocenie grubości, ale nie jest przeznaczona do pomiaru prędkości obrotowej. Z kolei metoda radiometryczna, opierająca się na detekcji promieniowania jonizującego, stosuje się w dziedzinach takich jak medycyna czy ochrona środowiska, ale nie ma zastosowania w kontekście mechaniki i pomiarów prędkości obrotowej. Często pojawia się błąd myślowy polegający na niewłaściwym rozpoznaniu zastosowania różnych technik pomiarowych, co prowadzi do wyboru metod, które nie są adekwatne do specyficznych wymagań technicznych. Kluczowe jest zrozumienie charakterystyki każdej metody i jej stosowności w kontekście konkretnego zastosowania, aby uniknąć takich pomyłek.

Pytanie 37

Siłowniki do bramy powinny być zamontowane w poziomej orientacji. Jakie narzędzie należy użyć do właściwego zamocowania siłowników?

A. kątomierz

B. czujnik zegarowy

C. poziomnicę

D. przymiar liniowy

Poziomnica jest narzędziem niezbędnym do precyzyjnego ustawienia siłowników w pozycji poziomej, co jest kluczowe dla prawidłowego działania bramy. Użycie poziomnicy pozwala na dokładne pomiary, które zapewniają, że siłowniki będą pracować w optymalnych warunkach, co z kolei wpływa na ich żywotność i efektywność. Na przykład, podczas montażu bramy przesuwnej, brak precyzyjnego ustawienia siłowników może prowadzić do ich uszkodzenia w wyniku nadmiernego obciążenia lub niewłaściwego działania mechanizmu. Dodatkowo, stosowanie poziomnicy jest zgodne z najlepszymi praktykami montażowymi, które zalecają regularne sprawdzanie poziomu oraz wyrównania elementów konstrukcji. Ważne jest również, aby pamiętać, że ustawienie siłowników w pozycji poziomej wpływa na równomierność działania bramy, co jest istotne z perspektywy bezpieczeństwa użytkowania. Dlatego poziomnica jest kluczowym narzędziem w procesie instalacji siłowników, a jej kompetentne użycie ma fundamentalne znaczenie dla sukcesu całego projektu.

Pytanie 38

Na rysunku przedstawiono

A. diodę.

B. rezystor.

C. tranzystor.

D. tyrystor.

Tyrystor to element półprzewodnikowy, który składa się z trzech elektrod: anodowej, katodowej oraz bramki (elektrody sterującej). Jego unikalna budowa pozwala na kontrolowanie dużych prądów za pomocą niewielkich sygnałów. W praktyce, tyrystory są szeroko stosowane w aplikacjach, które wymagają sterowania mocą, takich jak w układach prostownikowych, regulatorach mocy i systemach zasilania. Dzięki swojej zdolności do pracy w wysokich napięciach i prądach, tyrystory znajdują zastosowanie w zasilaczach oraz w układach energoelektroniki. Standardy dotyczące tyrystorów, takie jak IEC 60747, określają wymagania techniczne dla tych elementów, co zapewnia ich bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Dodatkowo, tyrystory są często używane w układach zapłonowych w silnikach spalinowych oraz w systemach oświetleniowych, co pokazuje ich wszechstronność i ważną rolę w nowoczesnej elektronice.

Pytanie 39

Na rysunku przedstawiono pneumatyczne elementy

A. wykonawcze.

B. wytwarzające.

C. sterujące.

D. wejściowe.

Właściwa odpowiedź to "wykonawcze". Pneumatyczne elementy wykonawcze, takie jak siłowniki, pełnią kluczową rolę w systemach automatyki i przemysłu. Ich zadaniem jest przekształcanie energii sprężonego powietrza na energię mechaniczną, co umożliwia wykonanie różnych rodzajów pracy, takich jak ruch liniowy, obrotowy czy podnoszenie ciężarów. Siłowniki pneumatyczne są szeroko stosowane w wielu aplikacjach, od prostych mechanizmów w maszynach po zaawansowane systemy automatyki przemysłowej. Przy projektowaniu układów pneumatycznych istotne jest przestrzeganie norm, takich jak ISO 1219, które definiują symbole i oznaczenia dla elementów pneumatycznych. Dobrze zaprojektowany system pneumatyczny zapewnia nie tylko efektywność operacyjną, ale również bezpieczeństwo, co jest niezbędne w aplikacjach przemysłowych. Właściwe zrozumienie oraz umiejętność identyfikacji elementów wykonawczych to kluczowe umiejętności w dziedzinie automatyki, które mają wpływ na wydajność i niezawodność całego systemu.

Pytanie 40

Która budowa siłownika hydraulicznego umożliwia uzyskanie największego skoku przy niewielkiej długości cylindra?

A. Nurnikowa

B. Tłokowa z dwustronnym tłoczyskiem

C. Teleskopowa

D. Tłokowa z jednostronnym tłoczyskiem

Konstrukcje teleskopowe siłowników hydraulicznych charakteryzują się tym, że składają się z kilku cylindrów, które są wciągane jeden w drugi. Dzięki temu, nawet przy stosunkowo krótkiej długości całkowitej, teleskopowe siłowniki mogą osiągnąć znaczny skok. Jest to szczególnie przydatne w zastosowaniach, gdzie przestrzeń jest ograniczona, a wymagana jest duża ruchomość, na przykład w dźwigach, podnośnikach czy maszynach budowlanych. Teleskopowe siłowniki są często wykorzystywane w przemyśle, gdzie zaawansowane rozwiązania hydrauliczne są wymagane do efektywnej pracy. W standardach branżowych, takich jak ISO 6022, podkreśla się znaczenie teleskopowych siłowników w kontekście ich zdolności do pracy w ograniczonej przestrzeni, co czyni je niezastąpionymi w wielu zastosowaniach. W praktyce, przy odpowiednim doborze materiałów oraz technologii produkcji, teleskopowe siłowniki mogą pracować z dużymi obciążeniami i przy wysokich ciśnieniach, co zapewnia ich trwałość i niezawodność.
