Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
- Data rozpoczęcia: 17 grudnia 2025 00:15
- Data zakończenia: 17 grudnia 2025 00:37
Egzamin zdany!
Wynik: 30/40 punktów (75,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Jakie warunki muszą zostać spełnione podczas pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym odłączeniu napięcia zasilającego?
A. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła
B. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła
C. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła
D. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła
Przy wykonywaniu pomiaru rezystancji izolacji w instalacji elektrycznej, kluczowe jest zapewnienie kompletnego bezpieczeństwa oraz dokładności uzyskiwanych wyników. Wyłączenie odbiorników z gniazd wtyczkowych eliminuje ryzyko przypadkowego załączenia obwodu, co mogłoby zafałszować wyniki pomiarów lub spowodować niebezpieczne sytuacje. Włączone łączniki oświetleniowe pozwalają na uzyskanie pełnej charakterystyki instalacji, ponieważ pomiar dotyczy także przewodów i elementów, które są podłączone do tych łączników. Wymontowanie źródeł światła jest istotne, ponieważ ich obecność może wprowadzać dodatkowe oporności i niepożądane elementy do obwodu, co może również wpłynąć na wynik pomiaru. Zgodnie z normami, takimi jak PN-EN 61557-2, poprawne wykonanie pomiarów rezystancji izolacji jest podstawą do oceny stanu technicznego instalacji oraz zapewnienia jej bezpieczeństwa użytkowania. W praktyce, przestrzeganie tych zasad jest kluczowe dla administratorów budynków, elektryków oraz firm zajmujących się konserwacją i modernizacją instalacji elektrycznych.
Pytanie 3
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?
| Silnik 3~ Typ 1E2-90S-4 S1 1,1 kW 3,2/1,8 A Izol. F IP55 1420 obr/min cosφ 0,75 230/400 V 50 Hz |
A. In = 2 A, Un = 200 V
B. In = 1 A, Un = 400 V
C. In = 2 A, Un = 400 V
D. In = 1 A, Un = 200 V
Wybór zakresu cewek prądowych i napięciowych watomierza w układzie Arona jest kluczowy dla dokładnych pomiarów mocy silnika trójfazowego. W tym przypadku, znamionowy prąd silnika wynosi 1,8 A, co oznacza, że cecha cewki prądowej powinna być dostosowana do wyższej wartości, aby zminimalizować ryzyko przeciążenia. Dlatego wybór 2 A dla cewek prądowych jest uzasadniony. Co więcej, napięcie znamionowe silnika wynosi 400 V w układzie gwiazda, co odpowiada napięciu międzyfazowemu. Zastosowanie cewki napięciowej o wartości 400 V zapewnia, że pomiar będzie dokonany w odpowiednim zakresie, co jest zgodne z najlepszymi praktykami branżowymi. Takie podejście nie tylko zapewnia precyzyjność, ale również bezpieczeństwo operacyjne, gdyż pozwala na uniknięcie przeciążeń, które mogą prowadzić do uszkodzeń sprzętu. W praktyce, dobór odpowiednich zakresów cewek prądowych i napięciowych jest kluczowy dla prawidłowego monitorowania i zarządzania pracą silników trójfazowych, co jest istotne dla efektywności energetycznej i długowieczności urządzeń. Dobrze dobrany sprzęt pomiarowy może również przyczynić się do zmniejszenia kosztów operacyjnych, co jest istotne w obszarze przemysłowym.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6

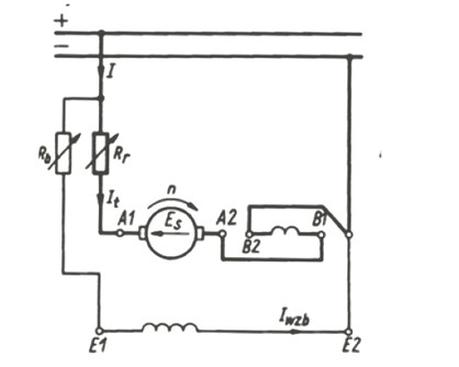

Wirnik silnika pracującego w układzie pokazanym na schemacie po załączeniu napięcia zasilającego nie obraca się, a z sieci pobierany jest prąd stanowiący kilka procent prądu znamionowego silnika. Przyczyną zaistniałej sytuacji może być
A. przerwa w rezystorze Rb
B. zwarcie w uzwojeniu komutacyjnym.
C. przerwa w uzwojeniu twornika.
D. zwarcie w rezystorze Rr
Przerwa w uzwojeniu twornika jest jedną z najczęstszych przyczyn, dla których wirnik silnika nie może się obracać, a pobór prądu jest znacznie obniżony. W systemach silników elektrycznych, takich jak silniki prądu stałego, uzwojenie twornika odgrywa kluczową rolę w generowaniu pola magnetycznego, które inicjuje ruch wirnika. Gdy uzwojenie jest uszkodzone, prąd nie przepływa, co prowadzi do obniżonego poboru energii, co w tym przypadku wynosi kilka procent prądu znamionowego. W praktyce, aby rozwiązać ten problem, należy wykonać dokładną diagnostykę silnika, sprawdzając zarówno wizualnie, jak i za pomocą pomiarów elektrycznych stan uzwojenia. Standardy branżowe, takie jak IEC 60034 dotyczące maszyn elektrycznych, zalecają regularne kontrole i testy, aby zapewnić niezawodność i wydajność silników, co może zapobiec takim awariom. Ponadto, postępując zgodnie z dobrymi praktykami, warto zainwestować w sprzęt do diagnostyki, który pozwoli na wczesne wykrycie uszkodzeń uzwojeń.
Pytanie 7
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
Jakie są dopuszczalne maksymalne terminy między kolejnymi kontrolami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi?
A. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji
B. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji
C. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji
D. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji
Wybór odpowiedzi, że maksymalne okresy między sprawdzeniami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi wynoszą 1 rok dla ochrony przeciwporażeniowej i 1 rok dla rezystancji izolacji, są naprawdę zgodne z tym, co mówi prawo i normy. W takich miejscach jak laboratoria chemiczne czy fabryki ryzyko uszkodzenia izolacji jest wyższe, dlatego kontrole powinny być częstsze. Trzeba regularnie sprawdzać, czy wyłączniki różnicowo-prądowe działają, bo to kluczowe dla bezpieczeństwa. A jeśli chodzi o rezystancję izolacji, to wczesne wykrycie problemów może zapobiec poważnym awariom. W praktyce, dobrze zorganizowane harmonogramy przeglądów w zakładach pomagają się dostosować do wymogów prawnych i standardów bezpieczeństwa, takich jak norma PN-EN 60079 dla atmosfer wybuchowych czy PN-IEC 60364 dla instalacji elektrycznych. Przestrzeganie tych zasad jest bardzo ważne, aby zminimalizować ryzyko wypadków i chronić ludzi oraz mienie.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
W instalacji elektrycznej w łazience pojawiła się potrzeba dodania gniazda wtyczkowego w pierwszej strefie ochronnej, które ma być zasilane z obwodu zabezpieczonego przez SELV o napięciu nieprzekraczającym 25 V AC. Gdzie powinno być umieszczone źródło zasilania dla tego gniazda?
A. Tylko na zewnątrz strefy 2
B. Na zewnątrz stref 0 i 1
C. W obrębie strefy 1
D. W obrębie strefy 0
Odpowiedź "Na zewnątrz stref 0 i 1" jest prawidłowa, ponieważ w instalacjach elektrycznych w łazienkach przestrzegane są określone strefy ochronne, które mają na celu minimalizację ryzyka porażenia prądem. Strefa 0 obejmuje miejsca bezpośredniego kontaktu z wodą, takie jak wnętrze wanny czy brodzika, gdzie nie można instalować urządzeń elektrycznych z wyjątkiem tych ściśle przystosowanych do takich warunków. Strefa 1 to obszar bezpośrednio nad strefą 0, gdzie również stosuje się szczególne ograniczenia. Dla gniazda zasilanego prądem o niskim napięciu (SELV) poniżej 25 V AC, nie ma zagrożenia porażeniem prądem w przypadku awarii, dlatego jego źródło zasilania może znajdować się w bezpiecznym obszarze, czyli na zewnątrz stref 0 i 1. Przykładem praktycznym może być zainstalowanie takiego gniazda pod lustrem, gdzie nie ma bezpośredniego kontaktu z wodą, a jednak można z niego bezpiecznie korzystać. Zgodność z normami dotyczącymi bezpieczeństwa, takimi jak PN-EN 61140, jest kluczowa w takich instalacjach, aby zapewnić użytkownikom maksimum bezpieczeństwa.
Pytanie 13
W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?
A. Dwukrotnie wzrośnie
B. Czterokrotnie wzrośnie
C. Czterokrotnie zmniejszy się
D. Dwukrotnie zmniejszy się
Prędkość obrotowa silnika synchronicznego jest ściśle związana z częstotliwością prądu zasilającego oraz liczbą par biegunów w uzwojeniach silnika. Zgodnie z zasadą synchronizacji, prędkość obrotowa silnika synchronicznego (n) oblicza się za pomocą wzoru: n = (120 * f) / p, gdzie f to częstotliwość prądu w hercach, a p to liczba par biegunów. W przypadku zmiany liczby par biegunów z 2 na 1, mamy do czynienia ze zmniejszeniem liczby par biegunów o połowę, co skutkuje podwojeniem prędkości obrotowej. W praktyce oznacza to, że silnik będzie pracować z wyższą prędkością, co jest istotne w aplikacjach wymagających zwiększenia efektywności operacyjnej, takich jak napędy wentylatorów czy pomp. W przemyśle zastosowanie silników synchronicznych z mniejszą liczbą par biegunów może umożliwić osiągnięcie wyższej wydajności energetycznej, co jest zgodne z aktualnymi trendami dążącymi do optymalizacji procesów produkcyjnych oraz redukcji kosztów eksploatacyjnych.
Pytanie 14
Na podstawie podanych w tabeli wyników pomiarów rezystancji izolacji silnika asynchronicznego trójfazowego o danych UN = 230/400 V i PN = 3 kW można stwierdzić, że
| RPE-U1 | RPE-V1 | RPE-W1 | RU1-V1 | RV1-W1 | RW1-U1 |
|---|---|---|---|---|---|
| 6,2 MΩ | 5,4 MΩ | 3,9 MΩ | 6,9 MΩ | 4,4 MΩ | 4,8 MΩ |
A. w uzwojeniu V występuje przerwa.
B. wystąpiło zwarcie między uzwojeniami V i W.
C. w uzwojeniu U występuje zwarcie do obudowy.
D. pogorszyła się izolacja uzwojenia W.
Prawidłowa odpowiedź wskazuje na to, że pogorszenie izolacji uzwojenia W jest dostrzegalne w analizowanych wynikach pomiarów. Rezystancja izolacji między uzwojeniami powinna być zbliżona, co jest zgodne z normami bezpieczeństwa i jakości, takimi jak IEC 60364. W przypadku, gdy rezystancja izolacji uzwojenia W jest znacznie niższa niż dla uzwojeń U i V, świadczy to o osłabieniu izolacji, co może prowadzić do niebezpiecznych warunków pracy silnika. W praktyce, niezidentyfikowane problemy związane z izolacją mogą prowadzić do zwarć, przegrzewania się i w końcu awarii silnika, co wiąże się z kosztownymi naprawami oraz przestojami w pracy maszyn. Regularne pomiary rezystancji izolacji są kluczowe dla zapewnienia niezawodności urządzeń elektrycznych, a odpowiednia dokumentacja wyników pozwala na monitorowanie stanu technicznego uzwojeń. W przypadku wykrycia niskiej rezystancji, należy natychmiast podjąć kroki w celu oceny i naprawy uszkodzeń izolacji, co jest zgodne z dobrą praktyką w konserwacji urządzeń elektrycznych.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (IA) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?
| Urządzenie ochronne różnicowoprądowe | Prąd znamionowy IΔN | Prąd IA |
|---|---|---|
| A. | 10 mA | 0,02 A |
| B. | 30 mA | 0,04 A |
| C. | 100 mA | 0,15 A |
| D. | 300 mA | 0,24 A |
A. A.
B. B.
C. D.
D. C.
Wybór innego urządzenia ochronnego niż D może być wynikiem nieporozumienia dotyczącego parametrów zadziałania oraz ich zastosowania w rzeczywistych warunkach. Warto zauważyć, że każde z urządzeń ochronnych różnicowoprądowych powinno być dobrane na podstawie precyzyjnych danych technicznych, takich jak wartość prądu zadziałania, która powinna mieścić się w określonym zakresie. Na przykład, jeśli ktoś wybrałby urządzenie A, które może mieć zbyt wysoki próg zadziałania, nie byłoby ono w stanie skutecznie zabezpieczyć obwodu przed porażeniem prądem w sytuacjach awaryjnych. Inne błędne wybory mogą wynikać z braku zrozumienia, jak prąd zadziałania odnosi się do wartości IΔn. W praktyce, urządzenia różnicowoprądowe są krytyczne dla ochrony przed porażeniem, a ich niewłaściwy dobór może prowadzić do poważnych konsekwencji, jak incydenty elektryczne. W edukacji technicznej istotne jest zwracanie uwagi na realizację standardów, takich jak PN-EN 61008-1, które regulują parametry bezpieczeństwa urządzeń elektrycznych. Zrozumienie tych zasad jest kluczowe dla każdego technika, aby uniknąć decyzji, które mogą zagrażać bezpieczeństwu użytkowników oraz całych instalacji elektrycznych.
Pytanie 17
Jaka jest minimalna wartość natężenia oświetlenia, która powinna być zapewniona w klasie, jeżeli na biurkach uczniów nie są umieszczone monitory ekranowe?
A. 400 lx
B. 200 lx
C. 300 lx
D. 500 lx
Wybór oświetlenia poniżej 300 lx, jak 200 lx czy 250 lx, to zły pomysł, bo może to źle wpłynąć na naukę. Niskie natężenie światła prowadzi do zmęczenia oczu, nie można się skupić i ogólnie uczniowie gorzej pracują. Choć wyższe natężenie, na przykład 400 lx czy 500 lx, może się wydawać lepsze, to w klasie bez ekranów to nie jest konieczne i może prowadzić do olśnienia. Kiedy projektujemy oświetlenie, ważne, żeby znaleźć równowagę między natężeniem a jakością światła. Normy, jak PN-EN 12464-1, jasno określają wymagania dla różnych pomieszczeń, w tym sal lekcyjnych. Zbyt mocne światło może być niezdrowe, zwłaszcza dla młodych ludzi, którzy spędzają dużo czasu w klasie. Dlatego lepiej trzymać się zaleceń dotyczących oświetlenia, żeby stworzyć dobre warunki do nauki.
Pytanie 18
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
W jakim schemacie sieciowym nie można używać wyłączników różnicowoprądowych jako zabezpieczeń przed porażeniem w przypadku uszkodzenia?
A. W systemie TN-S
B. W systemie TN-C
C. W systemie TT
D. W systemie IT
Układ TN-C (z ang. Terre Neutral Combined) charakteryzuje się tym, że neutralny przewód (N) i przewód ochronny (PE) są połączone w jednym przewodzie (PEN) na całej długości instalacji. Z tego powodu, wyłączniki różnicowoprądowe (RCD) nie mogą być stosowane jako elementy ochrony przeciwporażeniowej, ponieważ w przypadku uszkodzenia nie ma możliwości prawidłowego pomiaru prądów różnicowych. W układach TN-C, uszkodzenie przewodu PEN może prowadzić do niebezpiecznej sytuacji, gdzie brak separacji przewodów ochronnych i neutralnych utrudnia detekcję nieprawidłowości. Przykładem stosowania wyłączników różnicowoprądowych są układy TN-S, gdzie przewody N i PE są oddzielone, co umożliwia skuteczne monitorowanie prądów różnicowych. Warto również zaznaczyć, że w kontekście przepisów, zgodnie z normą PN-EN 61008-1, RCD powinny być używane w odpowiednich układach, aby zapewnić skuteczną ochronę przed porażeniem elektrycznym, co w układzie TN-C nie jest możliwe.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
Aby naprawić uszkodzenie przerwanego przewodu pomiędzy sąsiednimi puszkami łączeniowymi w instalacji elektrycznej podtynkowej, która znajduje się w rurce, konieczne jest
A. odkręcić w puszkach uszkodzony przewód, zlutować, zaizolować i połączyć
B. odkręcić w puszkach uszkodzony przewód, wymienić go na nowy i połączyć
C. pozostawić uszkodzony przewód, a puszki połączyć przewodem natynkowym
D. wykuć bruzdę i wymienić rurkę instalacyjną z przewodami na przewód podtynkowy
Odpowiedź polegająca na odkręceniu przerwanego przewodu w puszkach i zastąpieniu go nowym jest prawidłowa, ponieważ zapewnia trwałe i bezpieczne rozwiązanie problemu uszkodzonej instalacji elektrycznej. Zgodnie z zasadami dobrej praktyki, usunięcie uszkodzonego przewodu i zastąpienie go nowym jest kluczowe dla zapewnienia ciągłości obwodu oraz minimalizacji ryzyka wystąpienia zwarcia czy pożaru. W przypadku przerwania przewodu, jego naprawa poprzez zlutowanie może być nietrwała i narażać na ryzyko, zwłaszcza w instalacjach podtynkowych, gdzie dostęp do uszkodzeń jest ograniczony. Wymiana przewodu jest standardem w branży i pozwala na zachowanie pełnej funkcjonalności instalacji. Dodatkowo, przy wykonywaniu takiej naprawy należy stosować odpowiednie materiały, które przeznaczone są do instalacji elektrycznych, a także przestrzegać norm PN-IEC 60364, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. Przykładowo, przy wyborze nowego przewodu warto kierować się jego parametrami elektrycznymi oraz odpowiednią izolacją, co zwiększy efektywność i bezpieczeństwo całej instalacji.
Pytanie 22
Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?
A. użycie automatycznego wyłączenia zasilania przez zastosowanie bezpieczników topikowych
B. wykonanie wszystkich elementów w II klasie ochronności
C. umieszczenie wszystkich komponentów na izolowanym podłożu
D. użycie automatycznego wyłączenia zasilania poprzez wyłączniki nadprądowe
Wykonanie urządzeń w II klasie ochronności oznacza, że są one zaprojektowane w taki sposób, aby zapewnić odpowiedni poziom bezpieczeństwa użytkownikom. Urządzenia te mają dodatkowe izolacje oraz nie wymagają podłączenia do uziemienia, co jest kluczowe w instalacjach fotowoltaicznych, gdzie prąd stały może stanowić zagrożenie w przypadku awarii. Przykładem zastosowania tego rozwiązania może być montaż paneli słonecznych, w których zastosowane komponenty są certyfikowane jako spełniające normy II klasy ochronności. W przypadku uszkodzenia instalacji, takie urządzenia zminimalizują ryzyko porażenia prądem, ponieważ są one zaprojektowane tak, by nie dopuścić do wystąpienia niebezpiecznych napięć na obudowie. Dodatkowo, stosowanie urządzeń w II klasie ochronności jest zgodne z normami IEC 61140, które definiują wymagania dotyczące ochrony osób przed porażeniem elektrycznym, co potwierdza ich praktyczną wartość na etapie projektowania i wdrażania instalacji fotowoltaicznych.
Pytanie 23
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 24

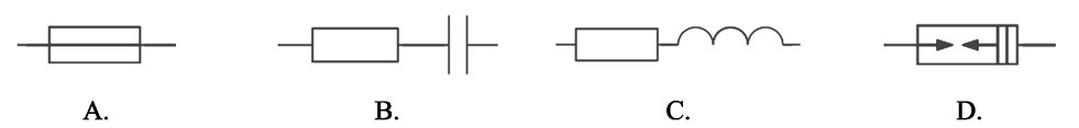

Który z dwójników służy do zabezpieczania tyrystorów przed przepięciami komutacyjnymi?
A. B.
B. D.
C. A.
D. C.
Wybór odpowiedzi, który nie wskazuje na dwójnik RC, może prowadzić do nieporozumień w zakresie ochrony tyrystorów przed przepięciami komutacyjnymi. Ochrona tyrystorów jest kluczowym zagadnieniem w elektronice mocy, gdyż ich wyłączenie może generować znaczące przepięcia. Rezystory i kondensatory pełnią różne funkcje w układach elektronicznych, a ich niewłaściwe użycie może prowadzić do uszkodzeń komponentów. Wiele osób błędnie uważa, że tyrystory można zabezpieczyć stosując jedynie rezystory lub kondensatory osobno, co jest nieprawidłowe. Rezystor sam w sobie nie zareaguje na nagłe zmiany napięcia, a kondensator, chociaż jest w stanie absorbować energię, nie zredukuje energii wyzwalanej przez szybko zmieniające się napięcie. Dlatego kluczowe jest zrozumienie, że jedynie ich połączenie w formie dwójnika RC odpowiada za skuteczną ochronę. W praktyce, nieprawidłowy dobór elementów lub ich brak może prowadzić do niepożądanych zjawisk, takich jak przepięcia, które mogą uszkodzić zarówno tyrystory, jak i inne elementy obwodu. Niezrozumienie tego zagadnienia może skutkować nieefektywnością całego układu elektronicznego oraz zwiększoną awaryjnością systemów, w których stosowane są tyrystory.
Pytanie 25

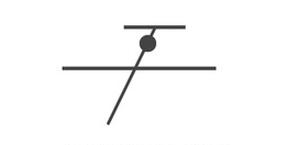

W jakim układzie sieciowym przewód oznaczony symbolem pokazanym na rysunku pełni jednocześnie funkcje przewodu neutralnego i ochronnego?
A. IT
B. TT
C. TN-C
D. TN-S
W układzie TN-C, przewód neutralny (N) i przewód ochronny (PE) są połączone w jeden wspólny przewód, nazywany przewodem PEN. Taki układ ma na celu uproszczenie instalacji elektrycznych oraz zwiększenie bezpieczeństwa użytkowania. Przewód PEN pełni jednocześnie funkcję przewodu neutralnego, który zamyka obwód prądowy, oraz funkcję ochronną, która zabezpiecza przed porażeniem elektrycznym. Przewód PEN jest szczególnie stosowany w systemach zasilania, gdzie występuje duża ilość odbiorników energii, takich jak w budynkach mieszkalnych czy przemysłowych. W polskich normach i przepisach dotyczących instalacji elektrycznych, zastosowanie układu TN-C jest zgodne z zasadami dobrych praktyk, co wpływa na niezawodność systemu. Kluczowe jest również zapewnienie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które wspierają bezpieczeństwo użytkowników. Warto również pamiętać, że w przypadku uszkodzenia izolacji przewodu PEN, można wystąpić ryzyko porażenia prądem, dlatego tak ważne jest jego regularne sprawdzanie oraz stosowanie odpowiednich zabezpieczeń.
Pytanie 26
Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?
A. 60 V
B. 12 V
C. 50 V
D. 25 V
Wartość skuteczna przemiennego napięcia dotykowego, która jest dopuszczalna długotrwale w warunkach normalnych dla rezystancji ciała ludzkiego wynoszącej około 1 kΩ, wynosi 50 V. To napotykane w praktyce napięcie odnosi się do wyjątkowo istotnych norm bezpieczeństwa elektrycznego, takich jak normy IEC 60479, które klasyfikują skutki działania prądu elektrycznego na ciało ludzkie. Napięcie dotykowe 50 V jest graniczną wartością, poniżej której ryzyko porażenia prądem jest znacznie mniejsze, a powyżej której mogą wystąpić niebezpieczne skutki. W praktyce oznacza to, że instalacje elektryczne, które są do 50 V, są uważane za bezpieczne przy normalnych warunkach użytkowania. Przykłady zastosowania tej wiedzy obejmują projektowanie systemów zasilania w budynkach mieszkalnych oraz w urządzeniach użytkowych, gdzie zastosowane napięcia nie powinny przekraczać tej wartości, aby zminimalizować ryzyko dla użytkowników, zwłaszcza w miejscach narażonych na wilgoć, takich jak łazienki czy kuchnie. Zrozumienie i przestrzeganie tych ograniczeń jest kluczowe dla bezpieczeństwa użytkowników oraz zgodności z obowiązującymi przepisami i normami branżowymi.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
Który z jednofazowych wyłączników zabezpieczających spełnia wymagania ochrony przed porażeniem przy impedancji pętli zwarcia Z = 4,2 Ω?
A. B10
B. C16
C. B16
D. C10
Wybór innego wyłącznika nadprądowego nie spełnia wymagań dotyczących ochrony przeciwporażeniowej przy podanej impedancji pętli zwarcia, co może prowadzić do poważnych konsekwencji w aspekcie bezpieczeństwa. Wyłączniki C10 oraz C16, które mają charakterystykę C, są przeznaczone do zabezpieczania obwodów, w których występują duże prądy rozruchowe, typowe dla silników i urządzeń indukcyjnych. Chociaż mogą być skuteczne w pewnych zastosowaniach, to w kontekście ochrony przed porażeniem elektrycznym są niewłaściwe, zwłaszcza przy niskich impedancjach pętli zwarcia. Czas reakcji tych wyłączników jest dłuższy niż w przypadku charakterystyki B, co może skutkować dłuższym czasem, w którym osoba narażona na porażenie prądem elektrycznym jest narażona na niebezpieczeństwo. W praktyce, niewłaściwy dobór wyłącznika może prowadzić do obniżonego poziomu bezpieczeństwa użytkowników oraz zwiększonego ryzyka uszkodzenia instalacji. Percepcja, że wyłączniki o wyższej charakterystyce są bardziej skuteczne, jest błędna w kontekście ochrony ludzkiego życia, co jest kluczowe w normach i zaleceniach dotyczących instalacji elektrycznych. Ważne jest, aby dobrze rozumieć zasady działania wyłączników oraz ich odpowiednie zastosowanie w zależności od specyfikacji instalacji elektrycznych.
Pytanie 29
Jaka jest podstawowa funkcja wyłącznika różnicowoprądowego?
A. Regulacja napięcia wyjściowego
B. Przekształcenie prądu przemiennego na stały
C. Ochrona przed porażeniem poprzez wykrycie różnicy prądów w przewodach
D. Ochrona przed przeciążeniem obwodu
Wyłącznik różnicowoprądowy jest kluczowym elementem systemów ochrony elektrycznej, którego głównym zadaniem jest zapobieganie porażeniom prądem elektrycznym. Działa on na zasadzie wykrywania różnicy pomiędzy prądem wpływającym a wypływającym z urządzenia lub instalacji. Jeśli taka różnica zostanie wykryta, oznacza to, że część prądu gdzieś 'ucieka', co może sugerować uszkodzenie izolacji lub kontakt prądu z osobą. W praktyce wyłącznik różnicowoprądowy automatycznie odłącza zasilanie w momencie wykrycia tego typu anomalii, minimalizując ryzyko porażenia. To urządzenie jest szeroko stosowane w instalacjach domowych i przemysłowych, zapewniając dodatkową warstwę ochrony w miejscach, gdzie mogą występować uszkodzenia izolacji lub wilgoć. Warto pamiętać, że nie zastępuje on standardowych zabezpieczeń nadprądowych, ale uzupełnia je, oferując ochronę przed skutkami niekontrolowanego przepływu prądu do ziemi. W kontekście bezpieczeństwa użytkownika wyłącznik różnicowoprądowy jest nieocenionym narzędziem, które powinno być standardem w każdej nowoczesnej instalacji elektrycznej.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31

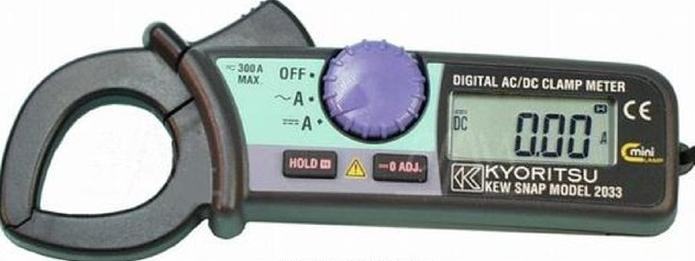

Przedstawiony amperomierz jest przygotowany do pomiaru prądu
A. wyjściowego prądnicy synchronicznej.
B. sterującego tyrystorem mocy.
C. rozruchu silnika szeregowego prądu stałego.
D. pobieranego z sieci przez spawarkę transformatorową.
Amperomierz cęgowy, przedstawiony w pytaniu, nie jest przeznaczony do pomiarów prądu pobieranego z sieci przez spawarkę transformatorową. W takich zastosowaniach, gdzie prąd często osiąga wyższe wartości niż nominalne, zaleca się stosowanie bardziej zaawansowanych mierników, które umożliwiają pomiar prądu o wysokiej częstotliwości i dużych wartościach. Spawarki transformatorowe wymagają użycia sprzętu, który potrafi obsłużyć skoki prądu, a amperomierze cęgowe często nie są dostosowane do takich warunków. Również pomiar prądu wyjściowego prądnicy synchronicznej wymaga specjalistycznych narzędzi, które mogą mierzyć zarówno prąd stały, jak i zmienny. Prądnice synchroniczne operują na różnych poziomach obciążenia, co może powodować fluktuacje w prądzie, które są trudne do uchwycenia za pomocą standardowego amperomierza. Z drugiej strony, pomiar prądu sterującego tyrystorem mocy jest niezwykle ważny, ale wymaga użycia bardziej skomplikowanych urządzeń, które mogą analizować sygnały w czasie rzeczywistym. W przypadku silnika szeregowego prądu stałego, jego rozruch generuje duży prąd, co sprawia, że pomiar z wykorzystaniem amperomierza cęgowego jest bardziej odpowiedni, jednak niektóre z wcześniej wymienionych metod są mniej precyzyjne i mogą prowadzić do błędnych interpretacji wyników. Takie nieporozumienia są często wynikiem braku zrozumienia specyfiki pracy różnych urządzeń oraz ich wymogów pomiarowych.
Pytanie 32
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym.
Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?
| Wykonać zleconą pracę | Powiadomić przełożonego o niedostatecznym oświetleniu | |
|---|---|---|
| A. | TAK | NIE |
| B. | TAK | TAK |
| C. | NIE | TAK |
| D. | NIE | NIE |
A. A.
B. D.
C. C.
D. B.
Wybór odpowiedzi C jest zgodny z zasadami BHP, które nakładają na kierownika zespołu obowiązek zapewnienia bezpiecznych warunków pracy. Niedostateczne oświetlenie stwarza ryzyko wypadków, co może prowadzić do poważnych konsekwencji zarówno dla pracowników, jak i dla pracodawcy. W sytuacji, gdy oświetlenie nie spełnia norm, kierujący zespołem powinien niezwłocznie zaprzestać wszelkich prac i poinformować przełożonego. Zgodnie z normą PN-EN 12464-1, miejsca pracy powinny być odpowiednio oświetlone, aby zminimalizować ryzyko błędów i wypadków. Przykładowo, w przypadku prac konserwacyjnych na wysokości, odpowiednie oświetlenie jest kluczowe dla bezpiecznej nawigacji i wykonywania zadań. Oprócz tego, zgodnie z wytycznymi BHP, pracownicy powinni być szkoleni w zakresie identyfikacji zagrożeń związanych z oświetleniem i wiedzieć, jak reagować w takich sytuacjach. Dlatego odpowiedź C nie tylko wskazuje na właściwe postępowanie, ale także na dbałość o bezpieczeństwo i zdrowie zespołu.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 37
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 38
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 39
Obwód typu SELV powinien być zasilany z sieci energetycznej poprzez
A. autotransformator
B. transformator bezpieczeństwa
C. dzielnik napięcia
D. rezystor w układzie szeregowym
Transformator bezpieczeństwa jest kluczowym elementem zasilania obwodów SELV (Separated Extra Low Voltage), który zapewnia izolację i bezpieczeństwo użytkowników. Takie zasilanie charakteryzuje się niskim napięciem, co minimalizuje ryzyko porażenia prądem oraz innych niebezpieczeństw. Transformator bezpieczeństwa działa poprzez separację obwodu niskonapięciowego od sieci zasilającej, dzięki czemu nie ma bezpośredniego połączenia ze źródłem wysokiego napięcia. Przykładem zastosowania transformatorów bezpieczeństwa mogą być systemy oświetlenia w obiektach użyteczności publicznej, gdzie zapewnia się wysokie bezpieczeństwo, zwłaszcza w miejscach narażonych na kontakt z wodą, takich jak łazienki czy baseny. Zastosowanie transformatora bezpieczeństwa jest zgodne z normami, takimi jak IEC 60364 oraz dyrektywami Unii Europejskiej, które podkreślają znaczenie stosowania urządzeń zapewniających bezpieczeństwo elektryczne. Dzięki tym rozwiązaniom można znacząco zredukować ryzyko wypadków związanych z elektrycznością.
Pytanie 40
Symbol graficzny którego przekaźnika przedstawiono na rysunku?
A. Podczęstotliwościowego.
B. Podnapięciowego.
C. Nadprądowego.
D. Nadnapięciowego.
Symbol graficzny przekaźnika podnapięciowego jest istotnym elementem w projektowaniu systemów elektrycznych i automatyki. Oznaczenie "U" wewnątrz prostokąta wskazuje, że przekaźnik działa w odpowiedzi na spadek napięcia poniżej ustalonego poziomu. Przekaźniki podnapięciowe są używane do ochrony urządzeń przed niewłaściwym działaniem spowodowanym niskim napięciem, co może prowadzić do uszkodzenia elementów elektronicznych lub niestabilnej pracy systemu. Przykłady zastosowania obejmują systemy zasilania, w których kluczowe jest utrzymanie napięcia w odpowiednich granicach, na przykład w zasilaczach UPS, gdzie przekaźnik może odłączyć obciążenie w przypadku spadku napięcia. Zgodnie z normą IEC 60947-5-1, przekaźniki te powinny być używane w odpowiednich warunkach, aby zapewnić bezpieczeństwo i niezawodność działania. Zrozumienie symboliki i działania przekaźników podnapięciowych jest fundamentem w dziedzinie elektrotechniki i automatyki, co podkreśla ich znaczenie w codziennej praktyce inżynieryjnej.
