Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 6 maja 2026 14:52
Data zakończenia: 6 maja 2026 15:11

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie czynności związane z użytkowaniem urządzeń elektrycznych są obowiązkiem personelu odpowiedzialnego za te urządzenia?

A. Włączanie i wyłączanie

B. Przeglądy wymagające demontażu

C. Oględziny wymagające demontażu

D. Zarządzanie czasem pracy

Optymalizacja czasu pracy, przeglądy wymagające demontażu oraz oględziny wymagające demontażu nie są bezpośrednio związane z codziennymi zadaniami pracowników obsługi urządzeń elektrycznych. W kontekście pierwszej z wymienionych odpowiedzi, choć optymalizacja czasu pracy jest istotna w zarządzaniu procesami, nie jest to czynność, którą wykonują pracownicy obsługi bezpośrednio przy samym urządzeniu. Optymalizacja raczej odnosi się do analizy wydajności i strategii operacyjnych, które są podejmowane na poziomie zarządzania, a nie w codziennym użytkowaniu maszyn. W przypadku przeglądów i oględzin wymagających demontażu, są to skomplikowane zadania, które zazwyczaj są realizowane przez wyspecjalizowanych techników lub inżynierów, a nie pracowników zajmujących się obsługą. Obejmuje to takie czynności jak demontaż elementów maszyny w celu przeprowadzenia szczegółowych inspekcji, co wymaga zaawansowanej wiedzy technicznej oraz odpowiednich uprawnień. W praktyce, takie operacje powinny być zgodne z zaleceniami producenta i standardami bezpieczeństwa, aby zminimalizować ryzyko awarii lub uszkodzeń. Powszechnym błędem jest mylenie prac rutynowych związanych z obsługą z bardziej skomplikowanymi zadaniami konserwacyjnymi, co może prowadzić do niewłaściwego przypisania obowiązków oraz z potencjalnymi zagrożeniami dla bezpieczeństwa operacji. W związku z tym, kluczowe jest zachowanie jasnego podziału obowiązków i odpowiedzialności między różnymi poziomami personelu w zakładzie.

Pytanie 2

Przy wymianie uszkodzonych rezystorów regulacyjnych silnika pracującego w układzie połączeń zamieszczonym na rysunku nie można dopuścić do

A. zwarcia rezystora w obwodzie twornika.

B. powstania przerwy w obwodzie twornika.

C. powstania przerwy w obwodzie wzbudzenia.

D. zwarcia rezystora w obwodzie wzbudzenia.

Pomimo znalezienia się w kontekście wymiany rezystorów regulacyjnych, niektóre odpowiedzi nie odzwierciedlają istoty działania obwodów w silniku elektrycznym. Twierdzenie o zwarciu rezystora w obwodzie twornika może wydawać się uzasadnione, jednak należy zauważyć, że zwarcie może prowadzić do nadmiernych prądów, co z kolei może uszkodzić inne elementy obwodu, ale nie prowadzi bezpośrednio do zatrzymania silnika. Również powstanie przerwy w obwodzie twornika, choć problematyczne, nie jest tak krytyczne, jak przerwa w obwodzie wzbudzenia. Obwód twornika, w przeciwieństwie do obwodu wzbudzenia, ma pewną rezerwę operacyjną; w przypadku jego przerwy silnik może nadal pracować przez krótki czas, zanim dojdzie do całkowitego zatrzymania. Z kolei obwód wzbudzenia, odpowiedzialny za generowanie pola magnetycznego, jest fundamentem działania silnika, a jego przerwa skutkuje natychmiastowym brakiem tego pola, co prowadzi do zatrzymania silnika. W kontekście praktycznym, nieprawidłowe podejście do wymiany elementów w obwodzie wzbudzenia może skutkować poważnymi konsekwencjami, takimi jak uszkodzenie silnika lub całego systemu. Dlatego niezwykle ważne jest, aby podczas wymiany komponentów przywiązywać odpowiednią wagę do struktury obwodu i jego funkcji, stosując się do standardów branżowych, które podkreślają znaczenie ciągłości obwodu wzbudzenia.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Do wykonania pomiarów impedancji pętli zwarciowej metodą spadku napięcia, zgodnie ze schematem przedstawionym na rysunku, wykorzystano impedancję Z = 50 Ω i otrzymano wyniki:
-wyłącznik otwarty, U₁ = 230 V
-wyłącznik zamknięty, U₂ = 200 V, I = 4,0 A
Impedancja badanej pętli zwarciowej wynosi

A. 7,5 Ω

B. 57,5 Ω

C. 3,7 Ω

D. 42,3 Ω

Często pojawiającą się trudnością w obliczaniu impedancji pętli zwarciowej jest nieuwzględnienie kluczowych parametrów podczas analizy danych pomiarowych. Odpowiedzi, które zwracają uwagę na wartości takie jak 42,3 Ω czy 57,5 Ω, mogą wynikać z nieprawidłowego zrozumienia różnicy napięć. W zadaniu przedstawiono różnicę między napięciem przy otwartym wyłączniku a napięciem przy zamkniętym, co wskazuje na spadek napięcia, który należy brać pod uwagę w dalszych obliczeniach. Wartości te mogą być mylące, gdyż może wystąpić tendencja do pomijania ważnych kroków matematycznych lub błędnego stosowania wzorów. Na przykład, wyliczając impedancję, niektórzy mogą niefortunnie wziąć pod uwagę jedynie jedno z napięć zamiast obliczyć jego różnicę, co prowadzi do zaniżenia lub zawyżenia rzeczywistej wartości impedancji. Ponadto, mogą wystąpić błędy związane z zastosowaniem nieodpowiednich jednostek lub pomijania istotnych czynników, takich jak rezystancja obwodu, co również wpływa na ostateczny wynik. Zrozumienie związku między napięciem, prądem i impedancją jest kluczowe dla efektywnego diagnozowania i naprawy problemów w instalacjach elektrycznych, a także dla zapewnienia ich bezpieczeństwa i niezawodności.

Pytanie 5

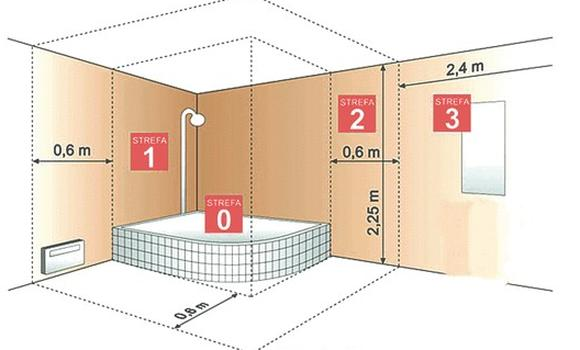

W łazience przedstawionej na rysunku brodzik zostanie osłonięty kabiną prysznicową. Określ, w których strefach można zainstalować gniazda ze stykiem ochronnym, aby było to zgodne z przepisami ochrony przeciwporażeniowej ?

A. W 1 i 2

B. Tylko w 3

C. W 1 i 3

D. Tylko w 2

Odpowiedź "Tylko w 3" jest prawidłowa z punktu widzenia przepisów dotyczących ochrony przeciwporażeniowej w pomieszczeniach o podwyższonym ryzyku, takich jak łazienki. Zgodnie z normami, strefa 0 i 1, które obejmują obszar bezpośrednio przy prysznicu oraz wanny, są strefami, w których nie można instalować gniazd elektrycznych. Strefa 2, która rozciąga się w promieniu 0,6 m od krawędzi brodzika, również jest wyłączona z możliwości montażu gniazd. Gniazda elektryczne można instalować jedynie w strefie 3, co oznacza, że jest to obszar bezpieczny, w którym ryzyko porażenia prądem jest znacznie zredukowane. Przykładem zastosowania tej wiedzy może być sytuacja, w której projektujemy nową łazienkę i musimy wybrać lokalizację dla gniazd, aby zapewnić bezpieczeństwo użytkowników. W praktyce, stosowanie gniazd z odpowiednim stykem ochronnym w strefie 3 jest zgodne z normą PN-IEC 60364, która reguluje kwestie związane z bezpieczeństwem instalacji elektrycznych.

Pytanie 6

Który z wymienionych rozwiązań powinien być zastosowany w warsztacie remontowym, aby zapewnić podstawową ochronę przed porażeniem prądem elektrycznym?

A. Wyłączniki różnicowoprądowe

B. Miejscowe połączenia wyrównawcze

C. Separacja elektryczna

D. Obudowy i osłony

Miejscowe połączenia wyrównawcze, separacja elektryczna oraz wyłączniki różnicowoprądowe to metody ochrony przed porażeniem prądem, które są istotne, jednak nie stanowią podstawowego zabezpieczenia w kontekście warsztatu remontowego. Miejscowe połączenia wyrównawcze są stosowane w celu eliminacji różnic potencjałów między elementami instalacji, co może być istotne w sytuacjach, gdy różne części instalacji mogą mieć inne napięcia. To podejście nie eliminuje jednak bezpośredniego ryzyka kontaktu z elementami pod napięciem. Separacja elektryczna, z kolei, polega na oddzieleniu obwodów elektrycznych od innych obwodów, co również nie wystarcza jako główna forma ochrony, gdyż nie zabezpiecza przed przypadkowym dotknięciem żywych części. Wyłączniki różnicowoprądowe, choć bardzo ważne w systemach zabezpieczeń elektrycznych, działają jako dodatkowa warstwa ochrony, a nie jako podstawowe zabezpieczenie. Ich funkcja polega na szybkim odcięciu zasilania w przypadku wykrycia różnicy między prądem wpływającym a prądem wypływającym, co nie zastąpi fizycznej ochrony urządzeń poprzez obudowy i osłony. Te metody powinny być traktowane jako uzupełnienie, a nie substytut dla podstawowego zabezpieczenia, jakim są obudowy i osłony, które chronią przed bezpośrednim dotykiem.

Pytanie 7

Który z poniższych przyrządów pozwala na zidentyfikowanie przerwy w przewodzie PE techniką bezpośrednią?

A. Omomierz

B. Detektor napięcia

C. Miernik upływu

D. Woltomierz

Omomierz to przyrząd, który jest kluczowy w lokalizowaniu braków ciągłości przewodu ochronnego (PE) metodą bezpośrednią. Działa na zasadzie pomiaru oporu elektrycznego, co pozwala na zidentyfikowanie ewentualnych uszkodzeń lub przerw w przewodach. W praktyce, aby skutecznie wykorzystać omomierz, należy podłączyć jego zaciski do końców przewodu PE. Jeśli wartość mierzonego oporu jest bardzo wysoka lub wynosi nieskończoność, oznacza to, że występuje przerwa w ciągłości przewodu. W przypadku, gdy opór jest zgodny ze standardami (najczęściej < 1 Ω), można uznać, że przewód jest w dobrym stanie. W branży elektrycznej stosuje się omomierze zgodnie z normami, np. PN-EN 61557, które określają wymagania dotyczące pomiarów bezpieczeństwa. Dobrą praktyką jest regularne kontrolowanie systemu uziemiającego za pomocą omomierzy, aby zapewnić, że instalacja elektryczna spełnia normy bezpieczeństwa.

Pytanie 8

Korzystając z tabeli oceń, który wynik badania pozwala wyciągnąć pozytywny wniosek o stanie izolacji jednofazowej instalacji elektrycznej 230 V, 50 Hz.

Napięcie nominalne obwodu	Napięcie pomiarowe prądu stałego d.c.	Wymagana rezystancja izolacji
Napięcie nominalne obwodu	V	MΩ
SELV i PELV	250	≥ 0,5
do 500 V włącznie, w tym FELV	500	≥ 1,0
powyżej 500 V	1000	≥ 1,0

Wynik badania	Napięcie pomiarowe prądu stałego, kV	Rezystancja izolacji, kΩ
A.	230	1050
B.	250	500
C.	400	1100
D.	500	1000

A. C.

B. A.

C. D.

D. B.

Wybór innej odpowiedzi niż D wskazuje na pewne nieporozumienia dotyczące wymagań normatywnych związanych z izolacją instalacji elektrycznych. W przypadku instalacji jednofazowej o napięciu 230 V, standardy ustanawiają minimalne wymagania dotyczące rezystancji izolacji na poziomie 1,0 MΩ. Odpowiedzi inne niż D mogą sugerować, że użytkownik nie dostrzega znaczenia tych norm. Przykładowo, wybór odpowiedzi A lub B może być wynikiem błędnego założenia, że niższe wartości rezystancji są akceptowalne. Często w praktyce można spotkać się z sytuacjami, gdzie niewłaściwy pomiar lub interpretacja wyników prowadzi do błędnych wniosków, co z kolei może doprowadzić do decyzji o kontynuacji eksploatacji instalacji, która w rzeczywistości jest zagrożona. Warto zwrócić uwagę, że tylko odpowiednia rezystancja izolacji może zapewnić bezpieczeństwo użytkowników oraz sprawność urządzeń elektrycznych. W związku z tym, nieprzestrzeganie tych norm może prowadzić do poważnych konsekwencji, takich jak ryzyko porażenia prądem lub pożaru. Kluczową kwestią jest zrozumienie, że odpowiednie wartości rezystancji izolacji są podstawą do oceny stanu każdego systemu elektrycznego. Dlatego tak ważne jest, aby przy podejmowaniu decyzji korzystać z dokładnych danych i sprawdzać je zgodnie z obowiązującymi standardami.

Pytanie 9

Aby przeprowadzić bezpieczne oraz efektywne działania mające na celu zlokalizowanie uszkodzenia w silniku jednofazowym z kondensatorem rozruchowym, należy wykonać kolejność następujących czynności:

A. odkręcić pokrywę tabliczki zaciskowej, rozładować kondensator, przeprowadzić oględziny oraz pomiary kontrolne, odłączyć zasilanie

B. przeprowadzić oględziny oraz pomiary kontrolne, odłączyć zasilanie, odkręcić pokrywę tabliczki zaciskowej, rozładować kondensator

C. odłączyć zasilanie, odkręcić pokrywę tabliczki zaciskowej, rozładować kondensator, przeprowadzić oględziny oraz pomiary kontrolne

D. rozładować kondensator, przeprowadzić oględziny oraz pomiary kontrolne, odłączyć zasilanie, odkręcić pokrywę tabliczki zaciskowej

Poprawna odpowiedź polega na odłączeniu napięcia zasilania, odkręceniu pokrywy tabliczki zaciskowej, rozładowaniu kondensatora i przeprowadzeniu oględzin oraz pomiarów sprawdzających. Każdy z tych kroków ma kluczowe znaczenie dla zapewnienia bezpieczeństwa i efektywności pracy. Pierwszym krokiem jest odłączenie napięcia zasilania, co minimalizuje ryzyko porażenia prądem oraz zapobiega uszkodzeniom sprzętu. Następnie, odkręcenie pokrywy tabliczki zaciskowej umożliwia dostęp do wewnętrznych komponentów silnika. Warto zauważyć, że kondensatory mogą przechowywać ładunek elektryczny nawet po odłączeniu zasilania, dlatego ważne jest, aby rozładować kondensator przed dalszymi pracami, co eliminuje ryzyko porażenia. Ostatnim krokiem są oględziny i pomiary, które pozwalają na diagnozowanie potencjalnych uszkodzeń oraz ocenę stanu technicznego silnika. Stosowanie tej kolejności działań jest zgodne z dobrymi praktykami w zakresie bezpieczeństwa oraz spotykanymi w normach branżowych, co zapewnia skuteczność działań serwisowych i naprawczych.

Pytanie 10

Na jaką wartość krotności prądu znamionowego silnika klatkowego trójfazowego, który napędza hydrofor w gospodarstwie domowym, powinno się ustawić zabezpieczenie termiczne?

A. 1,4 ∙ In

B. 2,2 ∙ In

C. 1,1 ∙ In

D. 0,8 ∙ In

Odpowiedź 1,1 ∙ In jest poprawna, ponieważ zabezpieczenie termiczne silnika klatkowego trójfazowego powinno być dobrane w taki sposób, aby mogło one skutecznie chronić silnik przed przegrzaniem w normalnych warunkach pracy oraz w czasie rozruchu. W praktyce, standardowe ustawienie zabezpieczeń termicznych dla silników elektrycznych, zgodne z normami, zakłada, że maksymalne obciążenie nie powinno przekraczać 1,1-krotności prądu znamionowego In. Ustawienie to uwzględnia zarówno chwilowe przeciążenia, jak i okresy pracy silnika przy pełnym obciążeniu, zapewniając jednocześnie odpowiednią ochronę przed nadmiernym wzrostem temperatury. Ważne jest, aby zabezpieczenie termiczne nie było ustawione zbyt nisko, co mogłoby prowadzić do nadmiernych wyłączeń systemu, ani zbyt wysoko, co z kolei mogłoby skutkować uszkodzeniem silnika. Przykładowo, w instalacjach hydroforowych w gospodarstwach domowych, silniki często pracują w warunkach zmiennego obciążenia, dlatego dostosowanie ustawienia na poziomie 1,1 ∙ In zapewnia optymalną równowagę między ochroną a dostępnością mocy.

Pytanie 11

Jaka jest wartość skuteczna napięcia przemiennego dotykowego, która może być utrzymywana w standardowych warunkach otoczenia, przy rezystancji ciała ludzkiego wynoszącej około 1 kΩ?

A. 60 V

B. 25 V

C. 12 V

D. 50 V

Wartość skuteczna przemiennego napięcia dotykowego, dopuszczalnego długotrwale w warunkach środowiskowych normalnych, wynosi 50 V. Ta wartość została określona w normach międzynarodowych, takich jak IEC 60479, które badają wpływ prądu elektrycznego na organizm ludzki. W przypadku, gdy rezystancja ciała ludzkiego wynosi około 1 kΩ, napięcie 50 V może prowadzić do wyczuwalnego, ale niegroźnego odczucia dla większości ludzi. W praktyce oznacza to, że w instalacjach elektrycznych, które mogą być narażone na przypadkowy kontakt z człowiekiem, stosowane są zabezpieczenia, aby nie przekraczać tej wartości napięcia, co ma kluczowe znaczenie dla bezpieczeństwa. W zastosowaniach takich jak instalacje elektryczne w miejscach publicznych oraz w obiektach przemysłowych, zachowanie limitu 50 V jest fundamentalnym aspektem projektowania systemów ochrony przeciwporażeniowej. Warto również zauważyć, że różne środowiska mogą wpływać na rezystancję ciała ludzkiego, dlatego projektanci systemów elektrycznych muszą uwzględniać takie czynniki jak wilgotność czy kontakt z różnymi materiałami, aby zawsze stosować się do obowiązujących norm i najlepszych praktyk.

Pytanie 12

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu U_n = 400 V i prądzie I_n = 20 A świadczą o uszkodzeniu izolacji

Uzwojenie	Rezystancja izolacji między uzwojeniem a obudową kΩ
U1-U2	4 000
V1-V2	6 000
W1-W2	8 000

A. uzwojeń U1-U2 i V1-V2.

B. uzwojenia V1-V2.

C. uzwojeń U1-U2 i W1-W2.

D. uzwojenia U1-U2.

Odpowiedzi, które wskazują na uzwojenia V1-V2, W1-W2 oraz kombinacje tych uzwojeń, nie uwzględniają kluczowego elementu analizy rezystancji izolacji. Uzwojenia V1-V2 i W1-W2 mają znacznie wyższe wartości rezystancji izolacji wynoszące odpowiednio 6000 kΩ i 8000 kΩ, co sugeruje, że ich izolacja jest w dobrym stanie. To błędne podejście może wynikać z niepełnego zrozumienia zasadności norm dotyczących rezystancji izolacji, które jasno wskazują, że niższa wartość rezystancji wskazuje na potencjalne uszkodzenie. Wybierając uzwojenia na podstawie wyższej wartości rezystancji, można dojść do mylnego wniosku, że są one bardziej narażone na uszkodzenia. Może to prowadzić do nieuzasadnionych działań naprawczych, które nie rozwiązują rzeczywistego problemu, a jednocześnie generują dodatkowe koszty. W praktyce, zrozumienie i umiejętność interpretacji wyników pomiarów rezystancji izolacji jest kluczowe dla oceny stanu technicznego silników, co ma bezpośrednie przełożenie na bezpieczeństwo i efektywność operacyjną instalacji. Ignorowanie tego aspektu może prowadzić do poważnych awarii i zagrożenia dla bezpieczeństwa użytkowników oraz sprzętu.

Pytanie 13

Który z poniższych przypadków prowadzi do nadmiernego iskrzenia na komutatorze w silniku szeregowym?

A. Zwarcie pomiędzy zwojami wirnika

B. Zbyt wysokie obroty wirnika

C. Przegrzanie uzwojeń stojana

D. Przegrzanie uzwojeń wirnika

Zwarcie pomiędzy zwojami wirnika to sytuacja, w której dochodzi do niezamierzonego połączenia elektrycznego między różnymi zwojami w obrębie uzwojenia wirnika. Tego rodzaju uszkodzenie powoduje, że prąd elektryczny nie przepływa w sposób przewidziany przez projekt, co prowadzi do zwiększenia wartości prądów roboczych. W wyniku tego zjawiska na komutatorze silnika szeregowym pojawia się nadmierne iskrzenie, ponieważ prąd nie jest równomiernie rozłożony po wszystkich zwojach wirnika. Iskrzenie na komutatorze nie tylko powoduje zużycie materiału, ale także prowadzi do dodatkowych strat energii, co z kolei obniża efektywność silnika. W praktyce, aby zminimalizować ryzyko zwarcia, stosuje się różne metody, takie jak odpowiednie dobieranie izolacji uzwojeń, regularne przeglądy stanu technicznego oraz testowanie wytrzymałości izolacji. Dbanie o te aspekty jest zgodne z normami branżowymi, takimi jak IEC 60034, które dotyczą silników elektrycznych.

Pytanie 14

Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?

A. B.

B. C.

C. D.

D. A.

Pomiar rezystancji izolacji w instalacji elektrycznej jest kluczowym elementem zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych. W tym kontekście megomierz, przedstawiony na rysunku D, odgrywa nieocenioną rolę. Urządzenie to jest zaprojektowane do pomiaru wysokich wartości rezystancji, co jest szczególnie istotne w testach izolacji, gdzie wartości te powinny być zdecydowanie wyższe niż standardowe rezystancje obwodów elektrycznych. Megomierz generuje napięcie do kilku tysięcy woltów, co pozwala na dokładne określenie stanu izolacji. Przykładowo, w przypadku instalacji w budynkach mieszkalnych, dokonanie pomiaru rezystancji izolacji przed oddaniem budynku do użytku jest wymagane przez normy PN-IEC 60364. Dzięki tym pomiarom można wykryć potencjalne usterki, takie jak przebicia czy degradację materiałów izolacyjnych, co w konsekwencji zapobiega poważnym awariom i zagrożeniom dla zdrowia ludzi. W zastosowaniach przemysłowych, regularne testy izolacji są niezbędne do zapewnienia ciągłości działania maszyn oraz minimalizacji przestojów.

Pytanie 15

W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość Z_S = 4,5 Ω. Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?

A. D.

B. A.

C. C.

D. B.

Wybór innego aparatu niż A do zabezpieczenia obwodu przy impedancji pętli zwarcia 4,5 Ω może być ryzykowny. Wyłączniki B16, B25 czy B32 są zaprojektowane dla wyższych prądów, więc mogą nie zadziałać na czas, gdy dojdzie do zwarcia. Na przykład, B16 ma prąd znamionowy 16 A, co w obliczeniach przy prądzie zwarcia 51,11 A nie wygląda najlepiej. Takie opóźnienie może prowadzić do sporych uszkodzeń, a nawet ognia. To poważny błąd, że nie zwróciłeś uwagi na analizę impedancji pętli zwarcia i to, jak charakterystyki wyłączników wpływają na bezpieczeństwo. Brak odpowiedniego doboru zabezpieczeń to jeden z największych czynników ryzyka w elektryce. W każdym przypadku projektowania instalacji elektrycznych ważne jest, żeby stosować wyłączniki, które dobrze odpowiadają na obliczone warunki zwarciowe, bo to wpisuje się w najlepsze praktyki oraz standardy.

Pytanie 16

Jaką wartość powinien mieć prąd znamionowy bezpiecznika aparatowego zamontowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego, którego parametry to: U_1N = 230 V, U_2N = 13 V, używanego w ładowarce do akumulatorów, jeżeli przewidywany prąd obciążenia podczas ładowania akumulatorów wynosi 15 A?

A. 6 A

B. 1 A

C. 10 A

D. 16 A

Wybór wartości prądu znamionowego bezpiecznika aparaturowego jest kluczowy dla prawidłowego funkcjonowania obwodów elektrycznych. W przypadku analizowanej sytuacji, niewłaściwe odpowiedzi mogą wynikać z kilku błędnych koncepcji. Na przykład, wartość 6 A mogłaby sugerować nadmierne zabezpieczenie, które zmniejszyłoby efektywność działania transformatora, jednocześnie nie spełniając potrzeb obciążenia. Bezpiecznik o tej wartości mógłby nie zareagować odpowiednio na chwilowe przeciążenia, co prowadzi do ryzyka uszkodzenia transformatora. Z kolei odpowiedź 10 A wydaje się bliska, ale nadal jest wyższa niż rzeczywiste potrzeby, co może skutkować nadmiernym ryzykiem w przypadku wystąpienia zwarć. Podobnie, wybór 16 A jest niewłaściwy, ponieważ znacznie przekracza obliczony prąd obciążenia 15 A, co byłoby niezgodne z zasadą ochrony przed przeciążeniem i zwarciem. W praktyce, dobór wartości prądu znamionowego powinien być oparty na rzeczywistym obciążeniu, a także dostępnych normach dotyczących zabezpieczeń. Właściwy wybór nie tylko zapewnia bezpieczeństwo instalacji, ale także optymalizuje jej działanie, co ma kluczowe znaczenie w kontekście długotrwałej eksploatacji transformatorów w systemach ładowania akumulatorów.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

W układzie zasilania silnika, którego schemat przedstawiono na rysunku, uszkodzeniu uległ stycznik Q11. Której kategorii użytkowania powinien być stycznik przeznaczony do wymiany uszkodzonego?

A. AC-1

B. DC-1

C. AC-3

D. DC-3

Stycznik Q11 jest kluczowym elementem w układzie zasilania silnika elektrycznego, którego zadaniem jest załączanie i wyłączanie zasilania. Kategoria AC-3 jest przeznaczona dla styczników, które pracują z silnikami klatkowymi przy pełnym obciążeniu. W kontekście praktycznym, zastosowanie styczników AC-3 zapewnia bezpieczeństwo i efektywność działania silników, umożliwiając ich płynne uruchamianie oraz zatrzymywanie bez ryzyka uszkodzenia. Zgodnie z normą IEC 60947-4-1, styczniki powinny być dobrane w oparciu o charakterystykę obciążenia, a dla silników klatkowych, AC-3 jest normą obowiązującą ze względu na wymagania dotyczące rozruchu i ciśnienia prądu. W efekcie, wybór stycznika AC-3 do wymiany w przypadku Q11 nie tylko spełnia normy, ale także zapewnia długoterminowe i niezawodne działanie całego układu. Przykładem zastosowania stycznika tej kategorii mogą być maszyny przemysłowe, gdzie silniki potrzebują częstego włączania i wyłączania, co sprawia, że odpowiedni dobór stycznika jest kluczowy dla ich trwałości.

Pytanie 19

Jakie są dopuszczalne maksymalne terminy między kolejnymi kontrolami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi?

A. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

B. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

C. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

D. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

Wybór odpowiedzi, że maksymalne okresy między sprawdzeniami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi wynoszą 1 rok dla ochrony przeciwporażeniowej i 1 rok dla rezystancji izolacji, są naprawdę zgodne z tym, co mówi prawo i normy. W takich miejscach jak laboratoria chemiczne czy fabryki ryzyko uszkodzenia izolacji jest wyższe, dlatego kontrole powinny być częstsze. Trzeba regularnie sprawdzać, czy wyłączniki różnicowo-prądowe działają, bo to kluczowe dla bezpieczeństwa. A jeśli chodzi o rezystancję izolacji, to wczesne wykrycie problemów może zapobiec poważnym awariom. W praktyce, dobrze zorganizowane harmonogramy przeglądów w zakładach pomagają się dostosować do wymogów prawnych i standardów bezpieczeństwa, takich jak norma PN-EN 60079 dla atmosfer wybuchowych czy PN-IEC 60364 dla instalacji elektrycznych. Przestrzeganie tych zasad jest bardzo ważne, aby zminimalizować ryzyko wypadków i chronić ludzi oraz mienie.

Pytanie 20

Jakie z wymienionych urządzeń, przy zastosowaniu przekaźnika termicznego oraz stycznika, umożliwia zapewnienie pełnej ochrony przed zwarciem i przeciążeniem silnika trójfazowego o parametrach: P_n = 5,5 kW, U_n = 400/690 V?

A. Wyłącznik nadprądowy typu B

B. Bezpiecznik typu aM

C. Bezpiecznik typu aR

D. Wyłącznik nadprądowy typu Z

Bezpiecznik typu aM jest właściwym wyborem do zabezpieczenia silnika trójfazowego o mocy 5,5 kW i napięciu 400/690 V. Ten typ bezpiecznika został zaprojektowany do ochrony przed przeciążeniem i zwarciem w aplikacjach silnikowych. Charakteryzuje się on wydłużonym czasem reakcji na prąd przeciążeniowy, co pozwala na chwilowe przekroczenie prądu nominalnego bez wyzwolenia, co jest niezbędne w przypadku rozruchu silnika. Dzięki temu zabezpieczenie jest w stanie tolerować wyższe prądy startowe, co jest kluczowe w praktycznych zastosowaniach, takich jak uruchamianie maszyn w zakładach przemysłowych. Dodatkowo, zastosowanie przekaźnika termicznego oraz stycznika umożliwia pełne zabezpieczenie silnika, zapewniając nie tylko ochronę przed zwarciem, ale również przed długotrwałym przeciążeniem. Przykłady poprawnych zastosowań obejmują silniki napędowe w pompach, wentylatorach czy kompresorach, gdzie wymagane jest niezawodne zabezpieczenie przed uszkodzeniem. Wysoka jakość wykonania i zgodność z normami IEC 60269 sprawiają, że bezpieczniki typu aM są często preferowane w profesjonalnych instalacjach.

Pytanie 21

W czasie pracy urządzenia napędzanego silnikiem, którego układ połączeń przedstawiono na rysunku, stwierdzono zły stan osłon części wirujących. Określ kolejność otwierania wyłączników przy zatrzymywaniu silnika, a następnie kolejność ich zamykania podczas uruchamiania silnika, po dokonaniu wymiany osłon.

	Zatrzymywanie silnika (otwieranie wyłączników)	Uruchamianie silnika (zamykanie wyłączników)
A.	W2, W1	W2, W1
B.	W1, W2	W2, W1
C.	W1, W2	W1, W2
D.	W2, W1	W1, W2

A. A.

B. C.

C. D.

D. B.

Odpowiedź B jest prawidłowa, ponieważ opisuje zgodność z zasadami bezpieczeństwa w czasie zatrzymywania i uruchamiania silnika. Wyłącznik W2, oznaczony jako wyłącznik awaryjny, powinien być wyłączany jako pierwszy, aby natychmiast odciąć zasilanie w sytuacji zagrożenia. Po jego wyłączeniu można bezpiecznie wyłączyć wyłącznik główny W1. Taka kolejność minimalizuje ryzyko niebezpiecznych sytuacji, które mogą wystąpić, gdy silnik działa, a osłony są w złym stanie. Podczas uruchamiania silnika, należy z kolei najpierw zamknąć wyłącznik główny W1, który przywraca zasilanie, a następnie zamknąć wyłącznik awaryjny W2, co zapewnia, że urządzenie jest gotowe do pracy w bezpiecznych warunkach. Tego rodzaju procedury są zgodne z normami bezpieczeństwa, takimi jak IEC 60204-1, które podkreślają znaczenie odpowiedniej kolejności działania w celu ochrony operatorów i sprzętu.

Pytanie 22

Jak często, według podanych w tabeli i zalecanych przez Prawo Budowlane czasookresów, należy wykonywać pomiary okresowe skuteczności ochrony przeciwporażeniowej i rezystancji izolacji instalacji elektrycznych w szkołach?

Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych w zależności od warunków środowiskowych
Lp.	Rodzaj pomieszczenia	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
1	O wyziewach żrących	1 rok	1 rok
2	Zagrożonych wybuchem	1 rok	1 rok
3	Otwarta przestrzeń	1 rok	5 lat
4	Wilgotne i bardzo wilgotne (o wilgotności względnej 75-100%)	1 rok	5 lat
5	Gorące (temperatura powyżej 35 °C)	1 rok	5 lat
6	Zagrożone pożarem	5 lat	1 rok
7	Stwarzające zagrożenie dla ludzi (ZL I, ZL II, ZL III)	5 lat	1 rok
8	Zapylone	5 lat	5 lat

	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
A	1 rok	1 rok
B	1 rok	5 lat
C	5 lat	1 rok
D	5 lat	5 lat

A. C.

B. A.

C. B.

D. D.

Wybór nieprawidłowej odpowiedzi często wynika z niepełnego zrozumienia wymagań prawnych dotyczących pomiarów w instalacjach elektrycznych. Niektórzy mogą mylnie uważać, że pomiary skuteczności ochrony przeciwporażeniowej powinny być przeprowadzane częściej niż co 5 lat, co nie znajduje potwierdzenia w przepisach Prawa budowlanego. Częstsze wykonywanie tych pomiarów nie tylko generuje niepotrzebne koszty, ale także może prowadzić do zjawiska przestymulowania, gdzie wykonawcy, skupiając się na nadmiarowych interwencjach, zaniedbują istotne aspekty konserwacji i nadzoru. Ponadto, nieprawidłowe przekonanie o rocznych pomiarach rezystancji izolacji często powoduje pominięcie bardziej kompleksowych analiz stanu technicznego instalacji. Kluczowym jest zrozumienie, że pomiary te mają na celu potwierdzenie, iż instalacja spełnia wymogi bezpieczeństwa przez dłuższy czas, a nie tylko w krótkich interwałach. Najlepsze praktyki w obszarze ochrony przeciwporażeniowej zalecają stosowanie okresowych przeglądów zgodnych z ustalonym harmonogramem, co pozwala na efektywne zarządzanie bezpieczeństwem elektrycznym. W związku z tym, ignorowanie wytycznych dotyczących interwałów pomiarowych prowadzi do niepełnego obrazu stanu instalacji i może narażać użytkowników na poważne ryzyko. Zrozumienie tych zasad jest kluczowe dla skutecznego zarządzania bezpieczeństwem w obiektach edukacyjnych.

Pytanie 23

Jaką czynność można wykonać przy lokalizacji uszkodzeń w trakcie funkcjonowania instalacji oraz urządzeń elektrycznych w obszarach narażonych na wybuch?

A. Demontaż obudów urządzeń

B. Pomiar temperatury zewnętrznych powierzchni obudów silników

C. Wymiana źródeł oświetlenia

D. Dokręcanie luźnych śrub w osłonach urządzeń

Pomiar temperatury powierzchni obudów silników jest czynnością, która może być wykonywana w czasie pracy instalacji i urządzeń elektrycznych w strefach zagrożonych wybuchem, ponieważ nie narusza to integralności obudowy ani nie wprowadza potencjalnych źródeł zapłonu. W praktyce pomiar ten jest kluczowy dla oceny stanu operacyjnego silników i identyfikacji potencjalnych problemów, takich jak przegrzewanie, które mogłoby prowadzić do awarii. W strefach zagrożonych wybuchem, przestrzeganie przepisów takich jak ATEX (Dyrektywa 2014/34/UE) oraz IECEx jest niezbędne, by zminimalizować ryzyko wybuchu. Wskazanie anomalii w temperaturze może pozwolić na szybką interwencję, zanim dojdzie do poważniejszych usterek, co jest zgodne z najlepszymi praktykami w zakresie utrzymania bezpieczeństwa i efektywności operacyjnej. Przykładowo, termografia bezdotykowa może być używana do monitorowania temperatury w czasie rzeczywistym, co zwiększa bezpieczeństwo w strefach zagrożonych.

Pytanie 24

Jakie z wymienionych elementów można wymieniać w instalacjach elektrycznych o napięciu 230 V bez konieczności wyłączania zasilania?

A. Elementów łącznikowych.

B. Wyłączników różnicowoprądowych.

C. Opraw oświetleniowych.

D. Wkładek bezpiecznikowych.

Wkładki bezpiecznikowe są elementami instalacji elektrycznych, które można wymieniać bez konieczności wyłączania zasilania, o ile zastosowane są odpowiednie rozwiązania technologiczne, takie jak wkładki bezpiecznikowe typu 'hot swap'. W praktyce oznacza to, że użytkownicy mogą wymieniać te elementy, aby przywrócić funkcjonalność obwodu, minimalizując ryzyko wystąpienia przerw w zasilaniu. Wkładki bezpiecznikowe mają kluczowe znaczenie dla bezpieczeństwa instalacji, ponieważ zabezpieczają obwody przed przeciążeniem i zwarciem. Prawidłowa wymiana tych wkładek, bez wyłączania zasilania, jest zgodna z normami bezpieczeństwa elektrycznego, takimi jak PN-IEC 60947, które określają wymagania dla urządzeń przeznaczonych do pracy w instalacjach elektrycznych. Przykładowo, w obiektach przemysłowych, gdzie nieprzerwane zasilanie ma kluczowe znaczenie, możliwość wymiany wkładek bezpiecznikowych w czasie pracy instalacji przyczynia się do zwiększenia efektywności operacyjnej.

Pytanie 25

Który z silników o parametrach zamieszczonych w tabeli może pracować zgodnie z przedstawionym układem zasilania bez przerw przy znamionowym obciążeniu?

Parametry znamionowe
Silnik 1.	5,5 kW	400/690 V Δ/Y	IP55	S2	2 920 obr./min
Silnik 2.	1,5 kW	400/690 V Δ/Y	IP45	S1	1 430 obr./min
Silnik 3.	5,5 kW	230/400 V Δ/Y	IP55	S1	2 920 obr./min
Silnik 4.	1,5 kW	230/400 V Δ/Y	IP45	S2	1 430 obr./min

A. Silnik 2.

B. Silnik 1.

C. Silnik 4.

D. Silnik 3.

Silnik 2 jest prawidłowym rozwiązaniem dla przedstawionego układu zasilania, ponieważ jego napięcie znamionowe wynoszące 400/690 V w konfiguracji gwiazda/trójkąt idealnie pasuje do napięcia zasilania 3 x 400 V. W praktyce oznacza to, że silnik ten może być zasilany bez przerw przy znamionowym obciążeniu, co wpływa na jego efektywność oraz niezawodność. W kontekście standardów branżowych, silniki elektryczne powinny być dobierane zgodnie z wymaganiami zasilania oraz charakterystyką pracy w danym układzie. Przykładowo, w przemyśle silniki te często pracują w trudnych warunkach, dlatego ich dobór do konkretnego zadania jest kluczowy dla wydajności całego systemu. Użycie silnika 2 pozwala na optymalizację pracy urządzenia, co z kolei przekłada się na oszczędności energetyczne oraz dłuższą żywotność sprzętu. W związku z tym, zrozumienie właściwego doboru silników do układów zasilania jest niezbędne dla inżynierów i techników w celu zapewnienia efektywności operacyjnej.

Pytanie 26

Jaką wartość prądu znamionowego powinien mieć wyłącznik nadprądowy o charakterystyce B, żeby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V, P_N = 2,4 kW?

A. 10A

B. 16A

C. 20A

D. 6A

Prawidłowa odpowiedź to 16A, co wynika z obliczeń związanych z mocą grzejnika oraz standardów dotyczących doboru wyłączników instalacyjnych nadprądowych. Grzejnik o mocy 2,4 kW zasilany jest napięciem 230 V, co pozwala obliczyć natężenie prądu za pomocą wzoru: I = P / U. Podstawiając dane, otrzymujemy I = 2400 W / 230 V, co daje około 10,43 A. Zgodnie z zasadami doboru wyłączników, powinno się wybierać wartość prądu znamionowego, która jest co najmniej 1,25-krotnie większa od obliczonej wartości prądu roboczego, aby uwzględnić różne zmiany obciążenia oraz zjawiska, takie jak prądy rozruchowe, które mogą występować w przypadku grzejników. Dlatego wartość 10,43 A powinna być pomnożona przez 1,25, co daje około 13 A. Najbliższą standardową wartością, która spełnia ten wymóg, jest 16A. Użycie wyłącznika o charakterystyce B, która jest zalecana dla urządzeń o charakterze rezystancyjnym, jest zgodne z dobrymi praktykami w instalacjach elektrycznych, zapewniając właściwą ochronę przed przeciążeniem i zwarciem. Warto zauważyć, że stosowanie wyłączników o zbyt małym prądzie znamionowym może prowadzić do ich częstego wyłączania, co będzie nie tylko uciążliwe, ale i niebezpieczne w kontekście bezpieczeństwa użytkowania urządzeń elektrycznych.

Pytanie 27

Jakie będą konsekwencje uszkodzenia izolacji podstawowej silnika indukcyjnego, gdy przewód PE zostanie odłączony od jego obudowy?

A. wzrost prędkości obrotowej wirnika

B. uruchomienie ochronnika przeciwprzepięciowego

C. obniżenie prędkości obrotowej wirnika

D. pojawienie się napięcia na obudowie silnika

Pojawienie się napięcia na obudowie silnika indukcyjnego w przypadku uszkodzenia izolacji podstawowej, zwłaszcza po odłączeniu przewodu PE, jest zjawiskiem niezwykle niebezpiecznym i stanowi poważne zagrożenie dla bezpieczeństwa ludzi oraz sprzętu. Izolacja podstawowa ma za zadanie oddzielić elementy energii elektrycznej od obudowy, aby zapobiec porażeniom prądem. W momencie, gdy izolacja zostaje uszkodzona, a przewód PE, który pełni rolę ochronną, zostaje odłączony, obudowa silnika może stać się naładowana elektrycznie, co może prowadzić do porażenia prądem osoby znajdującej się blisko urządzenia. Przykładem zastosowania wiedzy w tej kwestii jest konieczność regularnego przeglądania i testowania urządzeń elektrycznych w celu zapewnienia, że wszystkie elementy ochronne, w tym przewód PE, są w dobrym stanie i działają prawidłowo, co jest zgodne z normami takimi jak PN-EN 60204-1. Dobre praktyki branżowe obejmują również stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które mogą wykryć nieprawidłowości w obwodzie i automatycznie odłączyć zasilanie.

Pytanie 28

Która z poniższych przyczyn powoduje nagły wzrost obrotów w trakcie działania silnika bocznikowego prądu stałego?

A. Zwarcie w obwodzie twornika

B. Przerwa w uzwojeniu wzbudzenia

C. Przerwa w obwodzie twornika

D. Zwarcie w uzwojeniu komutacyjnym

Zgłębiając temat przyczyn nagłego wzrostu prędkości obrotowej silnika bocznikowego prądu stałego, warto zauważyć, że przedstawione niepoprawne odpowiedzi odnoszą się do różnych aspektów funkcjonowania silników elektrycznych. Zwarcie w obwodzie twornika może prowadzić do znacznego wzrostu prądu, co w praktyce skutkuje przeciążeniem silnika, ale nie bezpośrednio do wzrostu prędkości obrotowej. W rzeczywistości, zwarcie w obwodzie twornika powoduje spadek napięcia, co z kolei zmniejsza moment obrotowy i może prowadzić do jego uszkodzenia. Oba te zjawiska są sprzeczne z zasadami działania silników prądu stałego, w których to napięcie i przepływ prądu są kluczowe dla generowania momentu obrotowego. Z kolei zwarcie w uzwojeniu komutacyjnym, chociaż może wpływać na działanie komutatora, nie jest bezpośrednią przyczyną wzrostu prędkości obrotowej. W przypadku przerwy w obwodzie twornika, silnik w zasadzie przestaje działać, co również nie prowadzi do wzrostu prędkości. Warto zatem nieco lepiej zrozumieć mechanizmy działania silników, aby unikać mylnych interpretacji związanych z zagadnieniami elektrycznymi i ich wpływem na wydajność urządzeń. Kluczowe jest zrozumienie, jak różne komponenty silników wpływają na ich działanie oraz jakie zabezpieczenia są potrzebne, aby zminimalizować ryzyko uszkodzeń w wyniku nieprawidłowego działania.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Którym z przewodów należy wykonać przyłącze napowietrzne budynku z sieci TN-C o napięciu 230/400 V?

A. Przewodem 2.

B. Przewodem 4.

C. Przewodem 3.

D. Przewodem 1.

Nieodpowiedni wybór przewodu do przyłącza napowietrznego budynku może doprowadzić do różnych problemów, zarówno w kwestii bezpieczeństwa, jak i samej funkcjonalności instalacji. Przewody, które nie są numerem 4, mają cechy, które nie pasują do warunków zewnętrznych. Mogą mieć na przykład złą izolację i to zwiększa ryzyko zwarcia, zwłaszcza jak na nie działa wilgoć czy woda. Do tego, często nie są odporne na promieniowanie UV, co sprawia, że materiały izolacyjne mogą się psuć. Również przewody, które są do użytku wewnętrznego, z reguły nie są gotowe na wstrząsy i inne mechaniczne obciążenia, jakie mogą się zdarzyć na zewnątrz. Źle dobrany przewód mógłby też naruszać zasady norm, jak PN-EN 50525, co stwarza ryzyko niezgodności z przepisami. Pamiętaj, że instalacje elektryczne powinny być projektowane z myślą o długotrwałej pracy w różnych warunkach, a dobieranie odpowiednich komponentów to klucz do ich niezawodności oraz bezpieczeństwa. Ważne jest, żeby zrozumieć techniczne wymagania i przepisy, żeby uniknąć typowych błędów, jak myślenie, że każdy przewód będzie dobrze działał na zewnątrz. Przewód 4 to najlepszy wybór, który zapewnia odpowiednią ochronę i funkcjonalność do instalacji napowietrznych.

Pytanie 31

Do którego z wymienionych pomieszczeń przeznaczona jest oprawa oświetleniowa przedstawiona na ilustracji?

A. Do magazynu spożywczego.

B. Do młyna zbożowego.

C. Do serwerowni.

D. Do hali sportowej.

Oprawa oświetleniowa przedstawiona na ilustracji jest idealnie przystosowana do zastosowania w młynie zbożowym, co wynika z jej konstrukcji oraz materiałów, z których została wykonana. Młyny zbożowe charakteryzują się obecnością dużych ilości pyłu, co stawia wyzwania dla standardowego oświetlenia, które może być narażone na uszkodzenia lub ma mniejszą wydajność w trudnych warunkach. Oprawy odporne na pył, a także na potencjalne uszkodzenia mechaniczne są kluczowe w takich miejscach, aby zapewnić bezpieczeństwo i efektywność pracy. Dodatkowo, zgodnie z normami dotyczącymi oświetlenia przemysłowego, takimi jak PN-EN 12464-1, ważne jest, aby oświetlenie w miejscach o dużym zanieczyszczeniu pyłem miało odpowiednią klasę ochrony IP, co zapewnia długotrwałość i niezawodność. Przykłady zastosowania takich opraw można znaleźć w przemyśle spożywczym, gdzie wymagane są odpowiednie warunki sanitarno-epidemiologiczne. Dlatego też, wybór oprawy oświetleniowej dostosowanej do młyna zbożowego nie tylko zwiększa bezpieczeństwo, ale także przyczynia się do efektywności procesu produkcyjnego.

Pytanie 32

Przygotowując miejsce do przeprowadzania badań odbiorczych trójfazowego silnika indukcyjnego o parametrach: UN = 230/400 V, PN = 4 kW, należy, oprócz wizualnej inspekcji i analizy stanu izolacji uzwojeń, uwzględnić między innymi realizację pomiarów

A. drgań

B. rezystancji uzwojeń

C. charakterystyki stanu jałowego

D. izolacji łożysk

Pomiar drgań, pomiar izolacji łożysk oraz charakterystyka stanu jałowego silnika indukcyjnego, choć są istotnymi aspektami diagnostyki maszyn, nie są kluczowymi krokami w ocenie stanu uzwojeń, które są centralnym elementem silnika. Pomiar drgań, który ma na celu ocenę stanu mechanicznego silnika, może wskazywać na niewyważenie lub uszkodzenia łożysk, ale nie dostarcza bezpośrednich informacji o stanie uzwojeń. Z kolei pomiar izolacji łożysk również nie odnosi się do stanu uzwojeń, a jedynie do ich izolacji elektrycznej. Charakterystyka stanu jałowego silnika, polegająca na analizie parametrów silnika przy braku obciążenia, dostarcza informacji o wydajności zespołu, ale również nie ocenia stanu uzwojeń. W związku z tym, koncentrowanie się na tych pomiarach w miejsce pomiaru rezystancji uzwojeń może prowadzić do błędnych wniosków dotyczących stanu technicznego silnika i potencjalnych zagrożeń, co jest sprzeczne z zasadami skutecznej diagnostyki i konserwacji maszyn elektrycznych. Zrozumienie, które parametry są kluczowe dla oceny stanu uzwojeń, jest istotne dla zapewnienia niezawodności pracy silnika oraz uniknięcia kosztownych awarii.

Pytanie 33

Na podstawie zawartych w tabeli wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, przedstawionego na schemacie, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Wszystkie grzałki są sprawne.

B. Uszkodzona jest tylko grzałka G1.

C. Wszystkie grzałki są uszkodzone.

D. Sprawna jest tylko grzałka G3.

Na podstawie przeprowadzonych pomiarów rezystancji można dokładnie ocenić stan techniczny grzałek w grzejniku jednofazowym. W przypadku grzałki G1, gdy rezystancja wynosi ∞, wskazuje to na przerwę w obwodzie, co jest jednoznacznym dowodem jej uszkodzenia. Zgodnie z zasadami diagnostyki układów elektrycznych, pomiar rezystancji powinien wykazywać wartość w określonym zakresie, co w przypadku G1 nie ma miejsca. Z kolei grzałki G2 i G3, dla których rezystancje wynoszą kolejno 44 Ω i 53 Ω, są w normie. Oznacza to, że działają prawidłowo. W praktyce, tego typu pomiary są niezbędne do oceny stanu technicznego urządzeń grzewczych. Znajomość wartości rezystancji pozwala na szybką identyfikację uszkodzeń, co jest zgodne z obowiązującymi standardami bezpieczeństwa elektrycznego, takimi jak PN-IEC 60364. Regularne przeprowadzanie takich testów może znacząco zwiększyć niezawodność systemów grzewczych.

Pytanie 34

Podczas pomiaru rezystancji izolacji przewodów, jakie napięcie testowe jest zazwyczaj stosowane dla obwodów o napięciu znamionowym 230 V?

A. 750 V

B. 100 V

C. 230 V

D. 500 V

Pomiar rezystancji izolacji jest kluczowym krokiem w ocenie stanu technicznego instalacji elektrycznych. Dla obwodów o napięciu znamionowym 230 V zaleca się stosowanie napięcia testowego 500 V. Wybór tego napięcia wynika z norm i standardów, które nakładają wymogi dotyczące minimalnej wartości napięcia testowego, aby zapewnić wiarygodne wyniki pomiarów. Rozporządzenia takie jak PN-HD 60364-6:2016-07 wskazują, że dla obwodów o napięciu znamionowym do 500 V, napięcie testowe powinno wynosić 500 V. Zastosowanie wyższego napięcia testowego niż napięcie znamionowe jest konieczne, aby wykryć ewentualne uszkodzenia izolacji, które mogą pojawić się w warunkach rzeczywistej eksploatacji. Dzięki temu można zidentyfikować miejsca, gdzie izolacja może być osłabiona, co pozwala na podjęcie kroków naprawczych przed wystąpieniem awarii. To podejście jest powszechnie stosowane w branży, zapewniając bezpieczeństwo i niezawodność instalacji elektrycznej.

Pytanie 35

Przedstawiony znak ochrony przeciwpożarowej należy umieścić w miejscu, w którym znajduje się

A. hydrant wewnętrzny.

B. urządzenie do przemywania oczu.

C. zestaw sprzętu pożarniczego.

D. przycisk alarmu przeciwpożarowego.

Wybrałeś przycisk alarmu przeciwpożarowego – dokładnie o to chodzi w tym znaku. Ten piktogram, zgodny z normą PN-EN ISO 7010 (oznaczenie F005), przedstawia dłoń naciskającą przycisk oraz stylizowany płomień. Czerwone tło i biały symbol jednoznacznie informują, że mamy do czynienia ze znakiem ochrony przeciwpożarowej związanym z uruchomieniem alarmu pożarowego, a nie ze sprzętem gaśniczym. W praktyce taki znak umieszcza się bezpośrednio nad ręcznym ostrzegaczem pożarowym (ROP), czyli tym czerwonym przyciskiem „ZBIĆ SZYBKĘ / WCIŚNIJ”, który uruchamia sygnalizację pożarową w budynku. Dzięki temu w sytuacji stresowej użytkownik nie musi się zastanawiać, tylko instynktownie szuka czerwonego znaku z dłonią i przyciskiem. Z mojego doświadczenia w budynkach użyteczności publicznej, halach produkcyjnych czy szkołach bardzo często właśnie poprawne oznakowanie ROP-ów decyduje o tym, czy alarm zostanie uruchomiony szybko. Dobre praktyki BHP i przepisy ochrony przeciwpożarowej wymagają, żeby znaki były dobrze widoczne, na odpowiedniej wysokości i niezasłonięte meblami czy reklamami. Moim zdaniem warto też pamiętać, że przycisk alarmowy nie służy do „testów” ani zabawy – jego zadaniem jest natychmiastowe przekazanie sygnału do centrali sygnalizacji pożaru, co może uruchomić np. system oddymiania, zamknięcie drzwi przeciwpożarowych, powiadomienie straży pożarnej. W technice instalacji elektrycznych ten element traktuje się jako ważny punkt systemu bezpieczeństwa, który musi być zasilany, okresowo testowany i sprawdzany zgodnie z instrukcją eksploatacji oraz przepisami. Poprawne skojarzenie znaku z przyciskiem alarmu przeciwpożarowego jest więc kluczowe dla prawidłowego działania całego systemu ochrony i ewakuacji ludzi.

Pytanie 36

Która z wymienionych przyczyn odpowiada za zadziałanie wyłącznika różnicowoprądowego w chwili przyłączenia trójfazowego silnika do gniazda wtyczkowego?

A. Połączenie kabla N i PE z obudową silnika.

B. Zwarcie kabla N z kablem fazowym.

C. Błędne skojarzenie uzwojeń silnika.

D. Błędna kolejność faz zasilających.

Wyłącznik różnicowoprądowy reaguje na sytuację, w której prąd wypływający z instalacji nie jest równy prądowi powracającemu przewodem N. W poprawnej odpowiedzi chodzi właśnie o to: połączenie przewodu N i PE z obudową silnika powoduje, że część prądu roboczego zaczyna „uciekać” przez przewód ochronny oraz przez elementy uziemione, zamiast wracać wyłącznie przewodem neutralnym. Dla RCD wygląda to dokładnie tak, jakby pojawił się prąd upływu do ziemi, czyli potencjalne zagrożenie porażeniowe, więc wyłącznik musi zadziałać. W instalacjach zgodnych z normami PN‑HD 60364 przewód PE nigdy nie może być wykorzystywany jako przewód roboczy, nie może też być łączony z przewodem N w obwodach końcowych za RCD. Takie połączenie jest dopuszczalne tylko w punkcie rozdziału PEN (w sieciach TN‑C‑S) lub w głównym punkcie uziemienia, ale już nie w gnieździe, puszce ani w samej obudowie silnika. Moim zdaniem to jest jedna z ważniejszych rzeczy, które technik elektryk powinien mieć „w palcach”: gdzie wolno łączyć N z PE, a gdzie absolutnie nie. W praktyce wygląda to tak: podłączasz trójfazowy silnik przez gniazdo z RCD, ktoś wcześniej źle zmostkował zaciski w puszce silnika, łącząc N i PE z korpusem. Przy załączeniu pojawia się prąd roboczy, część tego prądu płynie przez obudowę i przewód ochronny, następuje nierównowaga prądów w przekładniku Ferrantiego w RCD i aparat natychmiast wyłącza obwód. Z mojego doświadczenia bardzo podobne objawy widać przy podłączaniu maszyn warsztatowych, gdzie „złota rączka” zrobiła sobie mostek N‑PE „żeby było pewniej”. Efekt jest odwrotny: ciągłe wyzwalanie wyłącznika różnicowoprądowego, brak selektywności i przede wszystkim realne ryzyko, że przy innym uszkodzeniu obudowa znajdzie się pod niebezpiecznym napięciem. Dobrą praktyką jest zawsze sprawdzić połączenia PE i N w puszce przyłączeniowej silnika, szczególnie przy modernizacjach starych instalacji TN‑C przerabianych na TN‑C‑S. No i obowiązkowo pomiary rezystancji izolacji oraz test działania RCD – bez tego, moim zdaniem, nikt rozsądny nie oddaje instalacji do eksploatacji.

Pytanie 37

Na podstawie przedstawionej charakterystyki B i zamieszczonych w tabeli wyników pomiarów czasu zadziałania wyłącznika B10 przy określonych prądach przepływających przez ten wyłącznik, oceń zadziałanie jego wyzwalaczy.

Lp.	Wartość przepływającego prądu A	Czas zadziałania wyłącznika s
1	15	20
2	60	1

A. Wyzwalacz termiczny wyłącznika zadziałał niepoprawnie, a elektromagnetyczny zadziałał poprawnie.

B. Wyzwalacz termiczny i elektromagnetyczny wyłącznika zadziałały niepoprawnie.

C. Wyzwalacz termiczny i elektromagnetyczny wyłącznika zadziałały poprawnie.

D. Wyzwalacz termiczny wyłącznika zadziałał poprawnie, a elektromagnetyczny zadziałał niepoprawnie.

W tym zadaniu pułapka polega na tym, że sam fakt, że wyłącznik „coś tam zadziałał”, nie oznacza jeszcze, że zadziałał poprawnie. Wielu uczniów patrzy na tabelę: wyłącznik wyłączył przy 15 A i przy 60 A, więc intuicyjnie uznają, że wszystko jest w porządku. Tymczasem w aparaturze zabezpieczeniowej kluczowy jest nie tylko prąd zadziałania, ale przede wszystkim czas, w jakim wyłącznik odłączy obwód. Charakterystyka B10 określa dwa różne zakresy pracy: człon termiczny zabezpiecza przed przeciążeniem, a elektromagnetyczny przed zwarciem. Dla prądu 1,5·In, czyli 15 A, człon termiczny powinien nagrzewać się dość długo, tak aby nie wyłączać obwodu przy krótkotrwałych przeciążeniach rozruchowych. Jeżeli wyłącznik odłącza już po 20 s, to znaczy, że jest zbyt czuły, może wybijać przy normalnej pracy urządzeń i nie spełnia wymaganych tolerancji czasowych. Z drugiej strony, przy 60 A, czyli 6·In, wchodzi do gry człon elektromagnetyczny. Jego zadaniem jest błyskawiczne przerwanie zwarcia, żeby ograniczyć energię cieplną w przewodach i napięcie dotykowe. Czas rzędu 1 s jest tu zdecydowanie za długi, na wykresie charakterystyki B widać wyraźnie, że w tym obszarze czasy powinny być dziesięciokrotnie krótsze. Błędne odpowiedzi wynikają zwykle z mylenia pojęć: ktoś patrzy tylko na to, czy wyłącznik „zareagował”, a nie porównuje wyniku z dopuszczalnym pasmem z normy PN‑EN 60898‑1. Inni zakładają, że skoro jeden z członów wygląda na w miarę poprawny, to drugi też będzie OK, co jest typowym uproszczeniem. W praktyce pomiarowej trzeba zawsze osobno oceniać zachowanie części termicznej i elektromagnetycznej, a każde wyjście poza obszar charakterystyki traktować jako niezgodność i podstawę do wymiany aparatu.

Pytanie 38

Który z wymienionych rodzajów mierników charakteryzuje się największą dokładnością pomiaru?

A. Przemysłowy.

B. Wskaźnikowy.

C. Techniczny.

D. Laboratoryjny.

Prawidłowo wskazany miernik laboratoryjny to ten, który z założenia konstrukcyjnego ma największą dokładność pomiaru. W praktyce oznacza to bardzo mały błąd podstawowy, często rzędu setnych lub tysięcznych części procenta, stabilne źródła zasilania wewnętrznego, wysoką klasę dokładności oraz bardzo dobrą liniowość charakterystyki. Mierniki laboratoryjne są projektowane głównie do zastosowań w laboratoriach pomiarowych, działach kontroli jakości, pracowniach badawczo‑rozwojowych, a nie do pracy w trudnych warunkach warsztatu czy hali przemysłowej. Mają zwykle lepszą rozdzielczość wskazań, dokładniejsze tory pomiarowe, lepszą kompensację wpływu temperatury, wilgotności i zakłóceń elektromagnetycznych. Moim zdaniem kluczowe jest to, że w pomiarach wzorcowych czy kalibracyjnych nie liczy się tak bardzo wytrzymałość mechaniczna, tylko właśnie niepewność pomiaru, powtarzalność i możliwość prześledzenia wyników do wzorców państwowych lub międzynarodowych. Dlatego w laboratoriach metrologicznych stosuje się specjalne woltomierze, multimetry stołowe klasy laboratoryjnej, mostki pomiarowe, mierniki wzorcowe, które spełniają wymagania odpowiednich norm, np. serii PN‑EN dotyczących przyrządów pomiarowych oraz wytycznych akredytacyjnych (PCA, ISO/IEC 17025). W codziennej praktyce elektryka czy elektronika takie mierniki wykorzystuje się do kalibracji zwykłych multimetrów technicznych i przemysłowych, do dokładnego sprawdzania parametrów elementów, dobierania rezystorów precyzyjnych, testowania zasilaczy czy układów pomiarowych. Dobre praktyki mówią wprost: gdy priorytetem jest dokładność i wiarygodność wyniku, sięga się po sprzęt laboratoryjny, a gdy liczy się głównie wygoda i odporność – po mierniki techniczne lub przemysłowe.

Pytanie 39

Element oznaczony na przedstawionym schemacie symbolem Q21 pełni rolę

A. pośredniego przemiennika częstotliwości.

B. prostownika sterowanego.

C. softstartera.

D. prostownika niesterowanego.

Na tym schemacie łatwo się pomylić, bo Q21 wygląda jak jakiś przekształtnik mocy i faktycznie zawiera elementy półprzewodnikowe. Trzeba jednak zwrócić uwagę na to, jak jest włączony i do czego służy cały układ. Q21 znajduje się pomiędzy stycznikiem a silnikiem trójfazowym i ma zaciski opisane jako L1, L2, L3 oraz T1, T2, T3. To typowe oznaczenia dla urządzeń do łagodnego rozruchu silników, a nie dla prostowników. Prostownik sterowany kojarzy się z mostkiem tyrystorowym, który zamienia napięcie przemienne na stałe, zwykle z wyjściem opisanym jako „+” i „−” lub „Ud”, a nie z wyjściem trójfazowym na silnik. W tym układzie po Q21 nadal mamy silnik trójfazowy M1, więc nie ma sensu prostować napięcia do postaci stałej – silnik asynchroniczny potrzebuje napięcia przemiennego. Prostownik niesterowany, czyli klasyczny mostek diodowy, też by tu nie pasował, bo nie dawałby możliwości płynnego zwiększania napięcia w czasie rozruchu, a na schemacie wyraźnie zaznaczono elementy sterowane. Częsty błąd polega na tym, że jak ktoś zobaczy symbol z tyrystorami, od razu myśli „prostownik”, ale w napędach silnikowych te same elementy wykorzystuje się do regulacji wartości skutecznej napięcia. Z kolei pośredni przemiennik częstotliwości to zupełnie inna klasa urządzeń: zawiera najpierw prostownik (sterowany lub nie), potem obwód pośredni DC, często z kondensatorami, a dopiero na końcu falownik z tranzystorami IGBT. Na schemacie nie ma ani obwodu DC, ani żadnego członu falownikowego, więc nie jest to przemiennik częstotliwości. Moim zdaniem kluczowe jest tutaj spojrzenie na funkcję w układzie: Q21 ma tylko złagodzić rozruch i ewentualnie zatrzymanie silnika, bez zmiany częstotliwości i bez przechodzenia na napięcie stałe. To właśnie typowa rola softstartera, a mylenie go z prostownikiem wynika głównie z ogólnego podobieństwa symboli i braku analizy, co jest podłączone po stronie wyjściowej.

Pytanie 40

Na podstawie danych z przedstawionej tabeli, określ wartość znamionową prądu zabezpieczenia nadprądowego obwodu trójfazowego, jeżeli zainstalowano w nim 2 trójfazowe przepływowe podgrzewacze wody o mocy 9kW każdy i piec trójfazowy o mocy 8kW.

Zabezpieczenie trójfazowe
Prąd znamion. zab. przeciąż.	Max wartość mocy przyłącz.
6 A	3,9 kW
10 A	6,4 kW
16 A	10,3 kW
20 A	12,9 kW
25 A	16,1 kW
32 A	20,6 kW
40 A	25,8 kW
50 A	32,2 kW
63 A	40,0 kW

A. 25 A

B. 50 A

C. 32 A

D. 40 A

W tym zadaniu kluczowe jest poprawne zsumowanie mocy wszystkich odbiorników i odniesienie jej do tabeli doboru zabezpieczeń trójfazowych. Mamy dwa trójfazowe przepływowe podgrzewacze wody po 9 kW każdy oraz piec trójfazowy 8 kW. Całkowita moc zainstalowana w obwodzie wynosi więc 9 kW + 9 kW + 8 kW = 26 kW. Z przedstawionej tabeli wynika, że dla zabezpieczenia 40 A dopuszczalna moc przyłączeniowa to 25,8 kW, czyli minimalnie mniej niż nasze 26 kW. Z punktu widzenia dobrych praktyk projektowych i norm (PN-HD 60364 i ogólnie zasady, żeby zabezpieczenie nie pracowało cały czas na granicy swoich możliwości) nie wolno dobrać zabezpieczenia „na styk” ani tym bardziej poniżej wymaganej mocy. Dlatego należy zastosować następny wyższy stopień, czyli zabezpieczenie o prądzie znamionowym 50 A, które według tabeli pozwala na moc przyłączeniową 32,2 kW. Moim zdaniem to bardzo typowa sytuacja z praktyki – urządzenia grzejne mają duże, długotrwałe obciążenie i jeśli dobierzemy zbyt małe zabezpieczenie, to przy równoczesnej pracy podgrzewaczy i pieca wyłącznik nadprądowy będzie niepotrzebnie zadziałał, co użytkownik odczuje jako „wybijanie korków”. W prawidłowym doborze zabezpieczenia zawsze uwzględnia się moc sumaryczną, charakter odbiorników, warunki chłodzenia przewodów oraz współczynnik jednoczesności, ale przy przepływowych podgrzewaczach wody zwykle przyjmuje się wysoką jednoczesność, bo często pracują razem. Z tego powodu wybór 50 A jest zgodny zarówno z tabelą, jak i z praktyką eksploatacyjną instalacji elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
