Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 17 grudnia 2025 20:02
Data zakończenia: 17 grudnia 2025 20:06

Egzamin niezdany

Wynik: 4/40 punktów (10,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Rysunki przedstawiają czujkę

A. dymu i ciepła.

B. ruchu.

C. zalania.

D. stłuczenia szyby.

Wybór odpowiedzi dotyczących stłuczenia szyby, ruchu oraz dymu i ciepła wskazuje na nieporozumienia dotyczące funkcji i zastosowania różnych typów czujników. Czujniki stłuczenia szyby są zaprojektowane do wykrywania nieautoryzowanego dostępu poprzez monitorowanie dźwięków związanych z rozbijaniem szkła, co jest całkowicie odmiennym zastosowaniem niż wykrywanie wody. Z kolei czujniki ruchu są elementem systemów alarmowych, które rejestrują ruch w określonym obszarze i są stosowane głównie dla bezpieczeństwa obiektów. Wykrywanie dymu i ciepła to funkcjonalność czujników dymu, które działają w celu identyfikacji zagrożenia pożarowego, a nie sytuacji związanych z zalaniem. Typowe błędy myślowe w tym przypadku wynikają z mylenia zastosowania różnych czujników oraz ich specyfikacji technicznych. Każdy z tych czujników pełni inną rolę i jest stosowany w odpowiednich kontekstach, co podkreśla znaczenie właściwego doboru urządzeń w zależności od potrzeb zabezpieczeń budynku. Dobrą praktyką jest zrozumienie, że czujniki powinny być dobierane w oparciu o specyfikę zagrożeń występujących w danym obiekcie, co zapewni efektywność systemu ochrony.

Pytanie 2

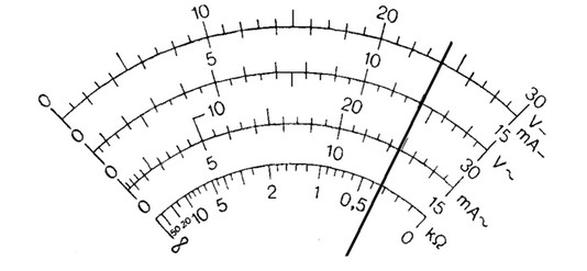

Pokazane na ilustracji wskazanie woltomierza dla zakresu 150 V wynosi

A. 75 V

B. 60 V

C. 30 V

D. 90 V

Wskazanie na woltomierzu LM-3 dla zakresu 150 V wynoszące 60 V jest poprawne dzięki zastosowanej analizie skali woltomierza. Skala ta składa się z 75 działek, co oznacza, że każda działka odpowiada wartości 2 V (150 V / 75 działek). Zgodnie z zasadą proporcjonalności, jeśli wskazówka znajduje się na 30 działce, możemy obliczyć wartość napięcia, stosując wzór: x = (30 * 150) / 75, co daje nam 60 V. W praktyce, umiejętność odczytywania wartości z woltomierza jest kluczowa w wielu dziedzinach, takich jak elektronika, automatyka czy instalacje elektryczne. Wiedza na temat sposobu działania woltomierzy oraz interpretacji ich wskazań pozwala na skuteczną diagnostykę oraz monitorowanie systemów elektrycznych. Przy analizie układów elektronicznych zawsze należy uwzględniać margines błędu oraz kalibrację urządzeń, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 3

W dokumentacji technicznej multimetru stwierdzono, że potrafi on wyświetlać wyniki pomiarów w formacie trzy i pół cyfry. Jaką najwyższą liczbę jednostek jest w stanie pokazać ten multimetr?

A. 1999

B. 3999

C. 39999

D. 19999

Odpowiedź 1999 jest jak najbardziej trafna! Multimetry z oznaczeniem 'trzy i pół cyfry' mogą wyświetlać liczby do 1999. To oznaczenie oznacza, że pierwsza cyfra może być tylko 0 albo 1, a pozostałe mogą być od 0 do 9. Dlatego dostajemy zakres od 000 do 1999. Praktycznie oznacza to, że ten typ multimetru jest w stanie zmierzyć wartości do 2000 jednostek. Multimetry tego typu są super przydatne, szczególnie przy pomiarach napięcia, prądu i oporu. Są to sprzęty, które każdy, kto zaczyna przygodę z elektroniką, powinien mieć. Dobrze się sprawdzają też w różnych przemysłowych zastosowaniach, zwłaszcza przy konserwacji urządzeń elektronicznych. Warto z nich korzystać, bo są proste w obsłudze i dobrze pokazują wyniki.

Pytanie 4

Na podstawie analizy instalacji telewizyjnej nie jest możliwe określenie

A. uszkodzenia powłoki kabla

B. zniekształceń lustra czaszy anteny

C. uszkodzeń elektroniki konwertera

D. korozji czaszy anteny

Analizując pozostałe odpowiedzi, można zauważyć, że uszkodzenia zniekształcenia lustra czaszy anteny, uszkodzenia powłoki kabla i skorodowanie czaszy anteny to wszystkie problemy, które mogą być zidentyfikowane podczas wizualnych oględzin instalacji telewizyjnej. Zniekształcenia lustra czaszy anteny mogą wystąpić na skutek uderzeń, działanie warunków atmosferycznych czy nieodpowiedniego montażu. Tego rodzaju uszkodzenia zazwyczaj można zauważyć gołym okiem, co sprawia, że są łatwiejsze do zdiagnozowania. Uszkodzenia powłoki kabla mogą prowadzić do utraty sygnału, a ich obecność często jest widoczna w postaci przetarć lub uszkodzeń mechanicznych. Skorodowanie czaszy anteny, szczególnie w przypadku instalacji eksponowanych na niekorzystne warunki atmosferyczne, również może być dostrzegalne. Ponadto, użytkownicy powinni być świadomi, że wiele z tych problemów może wpływać na jakość odbioru sygnału, co podkreśla znaczenie regularnych przeglądów oraz właściwej konserwacji instalacji telewizyjnych. Typowe błędy myślowe, które prowadzą do nieprawidłowych odpowiedzi, często wynikają z założenia, że wszystkie uszkodzenia muszą być widoczne, co jest mylną interpretacją. Dobra praktyka w diagnostyce to holistyczne podejście, które łączy zarówno analizy wizualne, jak i testy funkcjonalne, co pozwala na dokładniejszą ocenę stanu instalacji.

Pytanie 5

Stopniowo zmniejszający się zasięg działania bezprzewodowych urządzeń do zdalnego sterowania pracujących w paśmie 433 MHz może świadczyć o

A. niewystarczającym napięciu zasilającym odbiornik

B. pogarszających się warunkach atmosferycznych

C. usterce w obwodzie anteny nadajników

D. utonie pojemności baterii zasilającej nadajniki

Pogarszające się warunki atmosferyczne mogą wpływać na zasięg sygnału bezprzewodowego, jednak w przypadku zdalnego sterowania w paśmie 433 MHz, ich wpływ jest zazwyczaj minimalny. Zmiany temperatury, opady deszczu czy śniegu mogą wprawdzie powodować pewne zakłócenia sygnału, ale nie prowadzą do stopniowego zmniejszania się zasięgu na przestrzeni wielu dni, co sugeruje problem z zasilaniem urządzeń. Zbyt niskie napięcie zasilające odbiornik mogłoby prowadzić do niepoprawnej pracy odbiornika, ale nie jest to bezpośredni czynnik wpływający na zasięg sygnału. W rzeczywistości, jeśli napięcie zasilające odbiornik jest zbyt niskie, urządzenie może całkowicie przestać działać, a nie jedynie zmniejszyć zasięg. Usterka w obwodzie anteny nadajników, chociaż możliwa, również nie jest najczęstszą przyczyną stopniowego spadku zasięgu. Zazwyczaj usterki te objawiają się nagłym, a nie stopniowym spadkiem jakości sygnału. W praktyce, wiele osób myli objawy związane z wyczerpującymi się bateriami z innymi problemami technicznymi, co prowadzi do niewłaściwych diagnoz i nieefektywnego rozwiązywania problemów. Właściwe zrozumienie tych kwestii jest kluczowe dla utrzymania efektywności i niezawodności urządzeń zdalnego sterowania.

Pytanie 6

Zakład elektroniczny otrzymał zamówienie na rozbudowę istniejącego domowego systemu alarmowego. Usługa obejmuje zamontowanie 3 czujników ruchu i włączenie ich do systemu. Na podstawie danych zamieszczonych w tabeli określ, jaki będzie koszt planowanych prac, jeżeli materiały objęte są 23%, a usługa 8% podatkiem VAT. W obliczeniach należy uwzględnić zryczałtowany koszt dojazdu do domu klienta w wysokości 45,00 zł.

Element/usługa	Cena jednostkowa netto
Czujnik	50,00 zł
Montaż 1 czujnika	30,00 zł
Przeprogramowanie i sprawdzenie systemu	60,00 zł

A. 391,50 zł

B. 312,00 zł

C. 395,10 zł

D. 345,00 zł

Obliczenia błędne, a ich przyczyną mogą być różne nieprawidłowe założenia. W przypadku podanych odpowiedzi, istotnym błędem jest nieprawidłowe uwzględnienie stawek VAT, co prowadzi do zaniżenia lub zawyżenia całkowitego kosztu. Na przykład, jeśli ktoś obliczył VAT dla materiałów lub usług w sposób, który nie uwzględnia zaktualizowanych przepisów, to może otrzymać znacznie niższą lub wyższą kwotę. Inny typowy błąd to pominięcie zryczałtowanego kosztu dojazdu, który powinien być dodany jako koszt stały, niezależnie od obliczeń. W przypadku wyboru odpowiedzi, która jest znacznie niższa od prawidłowej, należy również uwzględnić, że czasami może dojść do pomylenia netto z brutto, co wprowadza zamieszanie w obliczeniach. Dobrym podejściem jest zawsze dążenie do transparentności w kalkulacjach i sprawdzanie wszystkich danych z tabeli źródłowej, aby uniknąć błędów. Obliczając koszty, warto także stosować zasady rachunkowości, które nakładają obowiązek netto i brutto w kontekście podatków. Ostatecznie, w branży usług elektronicznych ważne jest, by być na bieżąco z przepisami oraz standardami, co wpływa na jakość świadczonych usług oraz zadowolenie klientów.

Pytanie 7

Jakiego typu procesor jest używany w wzmacniaczach z cyfrowym przetwarzaniem dźwięku?

A. AVR

B. RISC

C. DSP

D. CISC

Wybór odpowiedzi RISC, CISC czy AVR w kontekście wzmacniaczy z cyfrowym przetwarzaniem dźwięku może wynikać z mylnego zrozumienia roli architektury procesora w przetwarzaniu sygnałów audio. Procesory RISC (Reduced Instruction Set Computing) i CISC (Complex Instruction Set Computing) są ogólnymi architekturami, które nie są dostosowane do specyficznych potrzeb przetwarzania sygnałów w czasie rzeczywistym. RISC skupia się na prostocie instrukcji, co może przynieść korzyści w niektórych zastosowaniach, ale nie jest zoptymalizowane do skomplikowanych operacji matematycznych typowych dla DSP. Z kolei CISC, pomimo większej złożoności, nie oferuje takich samych możliwości efektywnego przetwarzania sygnałów, jak DSP. Zastosowanie architektury AVR, która jest popularna w mikrokontrolerach i systemach embedded, również nie odpowiada wymaganiom zaawansowanego przetwarzania dźwięku. Typowe błędy myślowe związane z tymi odpowiedziami często wynikają z braku zrozumienia, że przetwarzanie sygnału wymaga wyspecjalizowanych rozwiązań, które są efektywne w obliczeniach matematycznych wymaganych do obróbki audio. Mistyfikacja pojęcia ogólnych procesorów z wyspecjalizowanymi układami sprawia, że nie dostrzega się kluczowych różnic w architekturze oraz ich wpływu na wydajność w praktycznych aplikacjach audio.

Pytanie 8

Jakie urządzenie elektroniczne jest niezbędne do bezpośredniego łączenia układów CMOS z układami TTL?

A. Generator fali prostokątnej

B. Konwerter poziomów logicznych

C. Wzmacniacz napięciowy

D. Stabilizator impulsowy

Konwerter poziomów logicznych jest niezbędnym układem elektronicznym, gdy chcemy połączyć układy CMOS (Complementary Metal-Oxide-Semiconductor) z układami TTL (Transistor-Transistor Logic). Różnice w poziomach napięć logicznych między tymi dwoma technologiami mogą prowadzić do uszkodzenia układów, dlatego konwerter zapewnia bezpieczne i prawidłowe przejście sygnałów. Na przykład, standardowe napięcie logiczne dla układów TTL wynosi 5V, podczas gdy dla wielu układów CMOS poziom logiczny „1” może wynosić od 3V do 15V, w zależności od konkretnego układu. Konwertery poziomów logicznych są projektowane tak, aby dostosować te napięcia, co pozwala na prawidłowe i niezawodne działanie systemu. W praktyce konwertery te są szeroko stosowane w systemach, gdzie różne technologie są integrowane, np. w mikrokontrolerach, które współpracują z różnymi typami czujników lub modułów komunikacyjnych. Dzięki konwerterom poziomów logicznych można również uniknąć problemów związanych z kompatybilnością sygnałów w projektach elektronicznych, co jest kluczowe dla zapewnienia stabilności i niezawodności działania całego układu.

Pytanie 9

W jakim celu w obwodzie sterowania przekaźnika dołącza się dodatkową diodę D?

A. Zwiększenia szybkości zadziałania przekaźnika.

B. Obniżenia napięcia zasilającego cewkę przekaźnika.

C. Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki.

D. Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania.

Dioda D, dołączona równolegle do cewki przekaźnika, jest kluczowym elementem w obwodach sterowania, pełniąc funkcję diody zabezpieczającej. Jej głównym zadaniem jest ochrona tranzystora T przed uszkodzeniem, które może wystąpić w wyniku wysokiego napięcia indukowanego w cewce przekaźnika w chwili jego wyłączenia. Zjawisko to, znane jako samoindukcja, prowadzi do natychmiastowego wzrostu napięcia, które w przeciwnym razie mogłoby trwale uszkodzić tranzystor. W praktyce, takie zabezpieczenie jest powszechnie stosowane w układach sterowania, szczególnie tam, gdzie używane są przekaźniki elektromagnetyczne. Właściwe zastosowanie diody zabezpieczającej, zgodnie ze standardami branżowymi, nie tylko zwiększa niezawodność układu, ale także wydłuża żywotność komponentów elektronicznych. Warto zaznaczyć, że takie rozwiązanie jest standardem w nowoczesnych układach automatyki, co podkreśla jego znaczenie w projektowaniu systemów elektronicznych.

Pytanie 10

Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest

A. odseparowanie składowej stałej napięcia wyjściowego.

B. realizacja pętli ujemnego sprzężenia zwrotnego.

C. minimalizacja wpływu tętnień napięcia zasilającego.

D. ograniczenie od góry pasma przenoszenia układu.

Trzeba przyznać, że zrozumienie, co robi kondensator w układzie wspólnego emitera, jest naprawdę ważne, jeśli chcesz dobrze projektować obwody. Mówić, że kondensator odpowiada za pętlę sprzężenia zwrotnego, to lekko się myli. Sprzężenie zwrotne w tym układzie robi się głównie za pomocą rezystorów, które wpływają na różne parametry wzmacniacza. No i jeszcze ta sprawa z tętnieniami napięcia zasilającego – kondensator C nie jest tu głównym aktorem. Tętnienia powinny być eliminowane raczej przez porządne filtrowanie na zasilaniu. Co do ograniczenia pasma przenoszenia, to też nie jest zadanie kondensatora, bo na to wpływają inne elementy, jak układ sprzężenia zwrotnego czy pojemności pasożytnicze. Często spotykam się z pomyłkami na ten temat, co wprowadza w błąd i może przeszkadzać w dobrym projektowaniu. Dlatego ważne jest, żeby zrozumieć, jak powinny działać kondensatory i jakie mają znaczenie w układach elektronicznych.

Pytanie 11

Na który z parametrów fali nośnej oddziałuje sygnał modulujący w modulacji PM?

A. Amplitudy

B. Pulsacji

C. Częstotliwości

D. Fazy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Modulacja fazy (PM) jest techniką, w której zmiana sygnału modulującego wpływa na fazę fali nośnej. W przeciwieństwie do modulacji amplitudy (AM) czy częstotliwości (FM), w PM istotne jest utrzymanie stałej amplitudy fali nośnej. Zmiana fazy umożliwia przesyłanie informacji w postaci skoków fazowych, co jest szczególnie korzystne w systemach telekomunikacyjnych, takich jak łączność bezprzewodowa czy systemy satelitarne. Przykładem zastosowania modulacji fazy jest standard komunikacyjny PSK (Phase Shift Keying), który jest często wykorzystywany w transmisji danych. W praktyce, modulacja PM pozwala na uzyskanie większej odporności na zakłócenia oraz lepszą efektywność widmową. W kontekście dobrych praktyk branżowych, modulacja fazy znajduje zastosowanie w systemach wymagających niskiego opóźnienia oraz wysokiej niezawodności przesyłania informacji, co czyni ją istotnym narzędziem w nowoczesnych technologiach komunikacyjnych.

Pytanie 12

Przedstawione na rysunku urządzenie, wchodzące w skład Systemów Sygnalizacji Włamania i Napadu, to czujka

A. ruchu.

B. zalania.

C. magnetyczna.

D. dymu i ciepła.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujka ruchu to kluczowy element systemów sygnalizacji włamania i napadu, odpowiedzialny za wykrywanie ruchu w monitorowanym obszarze. Na zdjęciu widać charakterystyczny kształt czujki oraz soczewkę PIR (ang. Passive Infrared Sensor), która jest podstawowym elementem pozwalającym na detekcję zmian temperatury w otoczeniu. Czujki te są wykorzystywane w różnych zastosowaniach, od zabezpieczeń domów prywatnych po kompleksowe systemy ochrony w obiektach komercyjnych. W praktyce, czujki ruchu mogą być stosowane w połączeniu z innymi elementami zabezpieczeń, takimi jak kamery czy alarmy, co zwiększa ich efektywność. Warto pamiętać, że zgodnie z normami branżowymi, instalacja czujek ruchu powinna być przeprowadzona w taki sposób, aby zapewnić odpowiednie pokrycie strefy detekcji, co minimalizuje ryzyko fałszywych alarmów. Dobrze zaprojektowany system sygnalizacji włamania i napadu powinien więc uwzględniać lokalizację czujek oraz ich parametry techniczne, co zwiększa skuteczność detekcji.

Pytanie 13

Ilość stabilnych stanów przerzutnika astabilnego wynosi

A. ∞

B. 2

C. 1

D. 0

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przerzutnik astabilny, znany również jako multivibrator astabilny, to układ elektroniczny, który nie posiada stanów stabilnych. Jego działanie opiera się na ciągłej zmianie stanów, co oznacza, że jest w stanie nieustannie oscylować pomiędzy dwoma stanami, tworząc w ten sposób sygnał prostokątny. Teoretycznie nie ma 'spoczynkowego' stanu, do którego mógłby przejść, w przeciwieństwie do przerzutnika bistabilnego, który ma dwa stabilne stany. W praktyce przerzutniki astabilne są szeroko wykorzystywane w aplikacjach takich jak generatory sygnałów, migacze LED, oraz w zegarach cyfrowych, gdzie potrzebne jest regularne zmienianie stanu. Zastosowanie przerzutników astabilnych w dziedzinach takich jak automatyka oraz elektronika analogowa jest zgodne z zaleceniami norm IEC 61131-3, co potwierdza ich znaczenie w nowoczesnych systemach elektronicznych.

Pytanie 14

W celu zwiększenia częstotliwości sygnału wyjściowego, przy zachowaniu współczynnika wypełnienia, należy zmniejszyć wartość

A. kondensatora C

B. rezystora R2

C. kondensatora Cp

D. rezystora R1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby zrozumieć, dlaczego odpowiedź "kondensator C" jest poprawna, warto przypomnieć sobie podstawowe zasady działania układu 555 w konfiguracji astabilnej. W tym układzie, częstotliwość sygnału wyjściowego jest odwrotnie proporcjonalna do sumy czasów trwania stanów wysokiego i niskiego, które są zależne od wartości kondensatora C oraz rezystorów R1 i R2. Wzór na częstotliwość można zapisać jako f = 1/(t1 + t2), gdzie t1 = 0.693 * (R1 + R2) * C oraz t2 = 0.693 * R2 * C. Zmniejszenie wartości kondensatora C powoduje skrócenie zarówno t1, jak i t2, co w efekcie prowadzi do zwiększenia częstotliwości sygnału wyjściowego. W praktycznych zastosowaniach, takie podejście jest istotne, gdyż pozwala na dostosowanie parametrów układu do specyficznych wymagań aplikacji, jak generacja sygnałów PWM czy wydajnych oscylatorów. W przemyśle elektronicznym dobrze jest również stosować kondensatory o niskiej tolerancji, co pozwala na lepszą stabilność parametrów układu i dokładniejsze regulacje częstotliwości.

Pytanie 15

Obniżenie stałej czasowej T w regulatorze PI skutkuje

A. podwyższeniem przeregulowania oraz wydłużeniem czasu regulacji

B. podwyższeniem przeregulowania oraz obniżeniem czasu regulacji

C. obniżeniem przeregulowania oraz obniżeniem czasu regulacji

D. obniżeniem przeregulowania oraz wydłużeniem czasu regulacji

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że zmniejszenie stałej czasowej T w regulatorze PI prowadzi do zwiększenia przeregulowania oraz zmniejszenia czasu regulacji, jest poprawna. Zmniejszenie T skutkuje szybszą reakcją regulatora na zmiany w systemie, co przekłada się na krótszy czas regulacji. W praktycznych zastosowaniach inżynieryjnych, takich jak systemy automatyki przemysłowej, skrócony czas regulacji jest kluczowy dla osiągnięcia stabilności i wydajności procesu. Przykładowo, w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) zastosowanie regulatora PI z mniejszą stałą czasową T pozwala na szybsze dostosowywanie temperatury i wilgotności w pomieszczeniach, co zwiększa komfort użytkowników. Jednakże, zbyt szybka reakcja może prowadzić do wystąpienia przeregulowania, co jest zjawiskiem, w którym system przekracza wartość docelową przed ustabilizowaniem się, co może prowadzić do nieefektywności i nawet uszkodzenia sprzętu. Dlatego ważne jest, aby przy projektowaniu regulatorów PI kierować się zasadami dobrych praktyk inżynieryjnych, zapewniając odpowiednie dobieranie stałych czasowych w kontekście konkretnego zastosowania.

Pytanie 16

Komputerowa jednostka centralna przestaje działać przy dużym obciążeniu procesora. Jakie może być tego przyczyną?

A. Przegrzewanie procesora

B. Niedobór pamięci

C. Uszkodzona karta graficzna

D. Brak wolnego miejsca na dysku twardym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przegrzewanie się procesora jest jedną z najczęstszych przyczyn, dla których jednostka centralna komputera może zatrzymać się w trakcie dużego obciążenia. Procesory, podczas intensywnej pracy, generują znaczne ilości ciepła. Gdy temperatura procesora przekracza dopuszczalne wartości, system operacyjny podejmuje działania, aby zapobiec uszkodzeniu podzespołów. W takim przypadku procesor automatycznie obniża swoją wydajność lub całkowicie przestaje działać, co jest znane jako 'throttling' lub 'thermal shutdown'. Dlatego bardzo ważne jest, aby zapewnić odpowiednie chłodzenie procesora, na przykład poprzez stosowanie wysokiej jakości coolerów, wentylatorów oraz past termoprzewodzących. Dobrą praktyką jest także regularne czyszczenie wnętrza komputera z kurzu, który może blokować przepływ powietrza. Zastosowanie monitorowania temperatury za pomocą specjalistycznego oprogramowania, takiego jak HWMonitor czy Core Temp, pozwala na bieżąco śledzić temperatury i podejmować odpowiednie działania przed wystąpieniem problemów z przegrzewaniem.

Pytanie 17

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaki to rodzaj filtru?

A. Dolnoprzepustowy.

B. Górnoprzepustowy.

C. Pasmowo-przepustowy.

D. Pasmowo-zaporowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Dolnoprzepustowy" jest poprawna, ponieważ na przedstawionym wykresie widać, że tłumienie sygnałów maleje przy niskich częstotliwościach, a wzrasta w miarę zwiększania częstotliwości. Filtry dolnoprzepustowe są powszechnie stosowane w różnych aplikacjach inżynieryjnych, szczególnie w audio i telekomunikacji, gdzie istotne jest eliminowanie wyższych częstotliwości, które mogą wprowadzać szumy lub zakłócenia do sygnału. Przykładem zastosowania filtru dolnoprzepustowego jest jego użycie w systemach audio, gdzie często stosuje się go do eliminacji szumów wysokoczęstotliwościowych, co pozwala na uzyskanie czystszej jakości dźwięku. W praktyce, dobór odpowiednich parametrów filtru dolnoprzepustowego, takich jak częstotliwość odcięcia, jest kluczowy dla zapewnienia optymalnej jakości sygnału. Dobrze zaprojektowany filtr dolnoprzepustowy może znacząco poprawić wydajność systemu, co jest zgodne z najlepszymi praktykami w inżynierii sygnałów.

Pytanie 18

Jakie jest znaczenie tzw. krosowania przewodu skrętki, który jest zakończony dwoma wtykami RJ-45, podczas łączenia różnych urządzeń w sieci LAN?

A. Na zastosowaniu oddzielnych ekranów dla poszczególnych żył skrętki

B. Na zapewnieniu takiej samej sekwencji ułożenia żył skrętki w obu wtykach RJ-45

C. Na odpowiedniej zamianie kolejności ułożenia żył skrętki w jednym wtyku RJ-45 w stosunku do drugiego wtyku

D. Na uziemieniu ekranu skrętki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Krosowanie przewodu skrętki polega na zamianie kolejności żył w jednym wtyku RJ-45 w porównaniu do drugiego. Tego rodzaju połączenie jest niezbędne w przypadku łączenia dwóch urządzeń, które obydwa pełnią funkcję urządzeń końcowych, na przykład dwóch komputerów. Standard T568A oraz T568B definiuje, jak powinny być ułożone żyły w wtykach RJ-45, a krosowanie polega na tym, że w jednym wtyku żyły są ułożone zgodnie z jednym standardem, a w drugim zgodnie z drugim standardem, co pozwala na poprawne przesyłanie sygnałów. Przykładem zastosowania krosowania jest połączenie dwóch komputerów bezpośrednio za pomocą kabla, co pozwala na utworzenie lokalnej sieci bez użycia switcha. W praktyce krosowanie przewodów jest istotną umiejętnością dla techników sieciowych, gdyż umożliwia elastyczne konfigurowanie sieci lokalnych w zależności od potrzeb, zgodnie z zasadami wydajności i niskich opóźnień w komunikacji."

Pytanie 19

Jakiego rodzaju wtyczki trzeba użyć, aby podłączyć kamerę CCTV do gniazda wejściowego rejestratora?

A. TNC

B. BNC

C. RJ12

D. UC-1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wtyk BNC jest standardem stosowanym w systemach CCTV do przesyłania sygnału wideo. Jest on szeroko akceptowany i rekomendowany w branży monitoringu, ponieważ zapewnia solidne połączenie oraz minimalizuje straty sygnału, co jest szczególnie istotne w przypadku długich odległości przesyłu. BNC jest zbudowany w taki sposób, że umożliwia szybkie i bezpieczne podłączenie, a jego konstrukcja pozwala na łatwe odłączanie oraz ponowne podłączanie bez uszkodzenia kabla. To czyni go idealnym rozwiązaniem w instalacjach, gdzie kamera CCTV wymaga częstego dostępu. W praktyce, wtyki BNC są używane w połączeniach z rejestratorami i monitorami, co pozwala na efektywne zarządzanie systemem zabezpieczeń. Użycie wtyków BNC jest zgodne z normami branżowymi, co czyni je odpowiednim wyborem dla profesjonalnych instalacji monitorujących.

Pytanie 20

Układ cyfrowy sekwencyjny wyróżnia się tym, że sygnał na wyjściu

A. nie jest uzależniony od aktualnej informacji wejściowej, natomiast zależy od uprzednich informacji wyjściowych

B. nie jest uzależniony od aktualnej informacji wejściowej ani od uprzednich informacji wyjściowych

C. jest uzależniony od aktualnej informacji wejściowej oraz od uprzednich informacji wyjściowych

D. jest uzależniony od aktualnej informacji wejściowej, ale nie jest uzależniony od uprzednich informacji wyjściowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ cyfrowy sekwencyjny to kluczowy element w projektowaniu systemów cyfrowych, który różni się od układów kombinacyjnych tym, że jego sygnał wyjściowy jest uzależniony zarówno od aktualnych sygnałów wejściowych, jak i od wcześniejszych stanów wyjściowych. W praktyce oznacza to, że układy sekwencyjne, takie jak przerzutniki, rejestry czy liczniki, mają zdolność do 'zapamiętywania' informacji. Przykładem zastosowania układów sekwencyjnych mogą być systemy sterowania, w których wymagane jest śledzenie stanu urządzeń. Na przykład, w automatyce przemysłowej, układy sekwencyjne są wykorzystywane do zarządzania procesami produkcyjnymi, gdzie zachowanie urządzeń zależy od wcześniejszych działań. Dobrą praktyką w projektowaniu układów sekwencyjnych jest stosowanie diagramów stanów, co pozwala na wizualizację i lepsze zrozumienie relacji pomiędzy stanami oraz ich przejściami. W kontekście standardów, projektowanie takich układów powinno opierać się na zasadach logiki sekwencyjnej, co zapewnia ich niezawodność i efektywność działania. Dlatego poprawna odpowiedź to stwierdzenie, że sygnał wyjściowy układu sekwencyjnego zależy od bieżącej informacji wejściowej i od poprzednich informacji wyjściowych.

Pytanie 21

Na rysunku przedstawiono schemat multiwibratora

A. astabilnego.

B. bistabilnego.

C. monostabilnego.

D. trój stabilnego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Schemat, który przedstawia multiwibrator astabilny, jest układem o fundamentalnym znaczeniu w elektronice cyfrowej. Generuje on sygnał prostokątny, który jest istotny w różnych zastosowaniach, takich jak generatory zegarowe, modyfikatory sygnałów i układy synchronizacyjne. Multiwibrator astabilny nie wymaga zewnętrznego sygnału zegarowego do działania, ponieważ automatycznie przechodzi pomiędzy dwoma stanami niestabilnymi, co pozwala na ciągłe generowanie impulsów. Przykładem zastosowania multiwibratora astabilnego jest generowanie sygnałów dla układów czasowych w aplikacjach takich jak migające diody LED, gdzie kontrola czasowa jest kluczowa. W kontekście standardów branżowych, multiwibratory astabilne są szeroko stosowane w układach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), co potwierdza ich znaczenie i wszechstronność w projektowaniu układów elektronicznych.

Pytanie 22

W przedstawionym układzie D₁ = D₂, R_C1 = R_C2, R_B1 = R_B2, C₁ = C₂, T₁ = T₂. Po podłączeniu napięcia świeci światłem przerywanym wyłącznie dioda D . Może to oznaczać, że

A. dioda D2 jest zwarta.

B. napięcie zasilania jest za małe.

C. napięcie zasilania jest za duże.

D. dioda D1 jest zwarta.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
To, że jedna dioda świeci, a druga nie, mówi nam sporo o tym, co się dzieje w układzie. Kiedy mamy zwartą diodę D2, prąd idzie przez nią i nie dociera do D1, przez co ta druga nie świeci. To trochę jak w pracy zespołowej – jak jeden członek nie działa, cała grupa może mieć problem. Przy projektowaniu takich układów z LED-ami musimy pamiętać o rezystorach, żeby nie przeładować diod. Pamiętaj też, żeby zawsze sprawdzić swoje komponenty przed użyciem – to może uratować wiele problemów! W instalacjach oświetleniowych połączenie diod musi być zrobione z głową, inaczej może się zdarzyć, że będą świecić przerywanie albo w ogóle nie będą świecić. Monitorowanie zasilania też jest istotne, żeby nie przekroczyć wartości, które diody mogą wytrzymać. To ważna sprawa, aby wszystko działało tak, jak powinno.

Pytanie 23

Temperatura złącza diody osiąga 80 °C przy mocy strat wynoszącej 100 mW, a temperatura otoczenia wynosi 20 °C. Jaką całkowitą rezystancję termiczną ma ta dioda od złącza przez obudowę do otoczenia?

A. 200 K/W

B. 800 K/W

C. 600 K/W

D. 1 000 K/W

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z zastosowania podstawowych zasad obliczania rezystancji termicznej, która jest kluczowym parametrem w kontekście zarządzania ciepłem w komponentach elektronicznych. Aby obliczyć rezystancję termiczną, używamy wzoru: Rth = (Tj - Ta) / P, gdzie Tj to temperatura złącza, Ta to temperatura otoczenia, a P to moc strat. W naszym przypadku mamy Tj = 80 °C, Ta = 20 °C oraz P = 100 mW. Wstawiając te wartości do wzoru, otrzymujemy: Rth = (80 °C - 20 °C) / 0,1 W = 600 K/W. W praktyce, ta wiedza jest niezwykle istotna w projektowaniu układów elektronicznych, gdzie odpowiednie odprowadzanie ciepła wpływa na stabilność i żywotność komponentów. W przypadku diod, zrozumienie rezystancji termicznej pozwala inżynierom na dobór odpowiednich materiałów i metod chłodzenia, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

Pytanie 24

Wskaź zestaw narzędzi kontrolnych i pomiarowych do określenia indukcyjności cewki przy użyciu metody rezonansowej?

A. Generator, amperomierz, wzorcowy rezystor

B. Zasilacz, watomierz, wzorcowy rezystor

C. Zasilacz, woltomierz, wzorcowa pojemność

D. Generator, amperomierz, wzorcowa pojemność

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór zestawu przyrządów kontrolno-pomiarowych, który składa się z generatora, amperomierza i pojemności wzorcowej, jest kluczowy dla precyzyjnego wyznaczenia indukcyjności cewki metodą rezonansową. Generator jest źródłem sygnału o określonej częstotliwości, który jest niezbędny do wytworzenia rezonansu w obwodzie LC (indukcyjności i pojemności). W momencie, gdy częstotliwość generatora odpowiada częstotliwości rezonansowej obwodu, dochodzi do maksymalizacji prądu, co jest mierzone amperomierzem. Pojemność wzorcowa z kolei pozwala na precyzyjne określenie wartości pojemności w obwodzie, co jest kluczowe dla obliczeń związanych z indukcyjnością. Zastosowanie tej metody jest powszechne w laboratoriach badawczych oraz w edukacji technicznej, gdzie precyzyjne pomiary są kluczowe. Przykładowo, w praktyce inżynieryjnej, poprawne wyznaczenie indukcyjności cewki jest niezbędne w projektowaniu filtrów, oscylatorów czy transformatorów, co podkreśla znaczenie tej metody w zastosowaniach przemysłowych i naukowych.

Pytanie 25

Jaka powinna być wartość rezystancji R₂, aby w układzie pokazanym na rysunku uzyskać wzmocnienie napięciowe równe -10 V/V, jeżeli wartość rezystancji R₁ = 2 kΩ?

A. 0,2 Ω

B. 0,2 kΩ

C. 20 kΩ

D. 20 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 20 kΩ, ponieważ dla układu odwracającego fazę wzmocnienie napięciowe oblicza się według wzoru Av = -R2/R1. W tym przypadku, aby osiągnąć wzmocnienie -10 V/V, R2 musi być dziesięciokrotnie większa od R1. Podstawiając wartość R1 równą 2 kΩ, otrzymujemy równanie: -10 = -R2/2 kΩ. Przekształcając je, otrzymujemy R2 = 20 kΩ. W praktyce takie ustawienie rezystancji jest kluczowe w projektowaniu wzmacniaczy operacyjnych, w których precyzyjne dopasowanie wartości rezystorów pozwala na uzyskanie pożądanych parametrów sygnałowych. Wzmacniacze odwracające są często używane w aplikacjach audio oraz w pomiarach sygnałów, gdzie wymagana jest kontrola poziomu sygnału oraz jego fazy. Zastosowanie odpowiednich wartości rezystancji pozwala również na minimalizację szumów i poprawę liniowości sygnału, co jest istotne w zaawansowanych systemach elektronicznych.

Pytanie 26

Tranzystor NPN, którego współczynnik wzmocnienia prądowego P = 50, pracuje w układzie pokazanym na rysunku. Jaka jest wartość napięcia kolektor-emiter tego tranzystora?

A. UCE=5 V

B. UCE=0 V

C. UCE=2,5 V

D. UCE=9,5 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź UCE=9,5 V jest prawidłowa, ponieważ w obliczeniach napięcia kolektor-emiter tranzystora NPN kluczowe jest zrozumienie roli prądu kolektora i jego relacji z prądem bazy. Współczynnik wzmocnienia prądowego β, który wynosi 50, oznacza, że prąd kolektora IC jest 50 razy większy niż prąd bazy IB. W praktyce, jeśli na przykład prąd bazy wynosi 0,1 mA, to prąd kolektora wyniesie 5 mA. Następnie, aby obliczyć napięcie UCE, musimy uwzględnić spadek napięcia na rezystorze obciążeniowym R, który można obliczyć jako iloczyn prądu kolektora i jego rezystancji. Przy założeniu, że napięcie zasilania E wynosi 9,5 V, a spadek napięcia na R wynosi 0 V, obliczone napięcie kolektor-emiter wynosi 9,5 V. W praktycznej aplikacji, dokładne obliczenia i uwzględnienie wszystkich parametrów tranzystora są kluczowe dla zapewnienia stabilności i efektywności układu analogowego, co jest zgodne z najlepszymi praktykami w projektowaniu obwodów elektronicznych.

Pytanie 27

Na rysunku przedstawiony jest

A. wzmacniacz różnicowy.

B. układ całkujący.

C. wzmacniacz odwracający.

D. wtórnik napięciowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór wtórnika napięciowego jako poprawnej odpowiedzi jest uzasadniony, ponieważ na przedstawionym rysunku widzimy typowe połączenie dla tego układu. Wtórnik napięciowy, znany również jako bufor, jest układem, który zapewnia izolację między źródłem sygnału a obciążeniem, jednocześnie utrzymując tę samą amplitudę sygnału na wyjściu. W praktyce jest on niezwykle użyteczny w aplikacjach, gdzie konieczne jest dopasowanie impedancji lub gdzie sygnał musi być wzmocniony bez zmiany jego poziomu napięcia. Wtórniki napięciowe są powszechnie stosowane w systemach audio, gdzie zapewniają stabilność sygnału, oraz w różnych aplikacjach pomiarowych, gdzie sygnał z czujników wymaga buforowania. Z uwagi na brak dodatkowych komponentów zewnętrznych, takich jak rezystory czy kondensatory, możemy stwierdzić, że jego funkcja ogranicza się do prostego przekazywania sygnału, co jest kluczowe dla wielu zastosowań w elektronice.

Pytanie 28

Na rysunku przedstawiono schemat połączeń czujki ruchu w konfiguracji

A. styk alarmowy (NC), styk sabotażowy (NC).

B. styk alarmowy (NC), styk sabotażowy (EOL).

C. styk alarmowy (EOL), styk sabotażowy (NC).

D. styk alarmowy (EOL), styk sabotażowy (EOL).

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujki ruchu są kluczowym elementem systemów alarmowych, a ich prawidłowa konfiguracja wpływa na skuteczność detekcji ruchu oraz zabezpieczenie przed sabotażem. W przedstawionej konfiguracji zastosowanie styku alarmowego typu NC (Normally Closed) jako głównego elementu alarmującego jest zgodne z zasadami działania czujek ruchu. Styk NC w normalnym stanie jest zamknięty, co oznacza, że kiedy czujka wykryje ruch, otwiera się, generując sygnał alarmowy. Zastosowanie styku sabotażowego w konfiguracji EOL (End Of Line) zapewnia dodatkowe zabezpieczenie przed nieautoryzowanym dostępem do samej czujki. W przypadku naruszenia linii (np. przecięcia przewodu) centrala alarmowa jest w stanie wykryć to zdarzenie dzięki zmianie rezystancji w obwodzie. Tego rodzaju rozwiązania są powszechnie stosowane w nowoczesnych systemach zabezpieczeń, aby zapewnić ich niezawodność oraz skuteczność w reagowaniu na potencjalne zagrożenia.

Pytanie 29

Tuner DVB-T pozwala na odbiór sygnałów

A. telewizji naziemnej cyfrowej

B. telewizji naziemnej analogowej

C. telewizji satelitarnej cyfrowej

D. telewizji satelitarnej analogowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tuner DVB-T (Digital Video Broadcasting - Terrestrial) jest urządzeniem zaprojektowanym do odbioru sygnałów cyfrowej telewizji naziemnej. W odróżnieniu od analogowej telewizji, która jest stopniowo wycofywana, DVB-T pozwala na odbiór sygnałów w wysokiej jakości, co jest możliwe dzięki kompresji danych oraz cyfrowemu przesyłaniu. W praktyce oznacza to, że użytkownicy mogą korzystać z lepszej jakości obrazu i dźwięku, a także z dodatkowych usług, takich jak napisy czy wiele kanałów w ramach jednego multipleksu. Standard DVB-T jest powszechnie stosowany w wielu krajach, co czyni go rozwiązaniem uniwersalnym. Przykładem zastosowania tunera DVB-T mogą być telewizory i dekodery, które umożliwiają odbiór kanałów telewizyjnych dostępnych w danym regionie bez potrzeby korzystania z kabli czy satelitów. Dodatkowo, tunery te są kompatybilne z różnymi formatami kodowania, co zwiększa ich funkcjonalność i elastyczność w użytkowaniu.

Pytanie 30

W systemach zabezpieczeń obwodowych wykorzystuje się

A. bariery podczerwieni

B. czujniki gazów usypiających

C. czujniki zalania

D. czujniki dymu i ciepła

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bariery podczerwieni stanowią jeden z kluczowych elementów nowoczesnych systemów ochrony obwodowej. Działają na zasadzie detekcji ruchu poprzez analizowanie zmian w promieniowaniu podczerwonym, które emitują obiekty w ich zasięgu. Dzięki tej technologii możliwe jest szybkie wykrycie nieautoryzowanego dostępu do chronionego obszaru. Bariery podczerwieni są często stosowane w użytku zewnętrznym, gdzie mogą monitorować duże obszary, takie jak ogrody, parkingi czy tereny przemysłowe. Zgodnie z normami EN 50131, detektory te powinny być odpowiednio umieszczone, aby minimalizować ryzyko fałszywych alarmów, co jest kluczowe dla efektywności systemu. W praktyce, bariery podczerwieni są wykorzystywane w połączeniu z innymi systemami zabezpieczeń, takimi jak kamery monitoringu czy alarmy, co zwiększa ich skuteczność. Odpowiednie ich zainstalowanie oraz konfiguracja są zgodne z najlepszymi praktykami w branży ochrony, co zapewnia wysoki poziom bezpieczeństwa.

Pytanie 31

Aby ocenić efektywność energetyczną przetwornicy DC/DC, należy użyć

A. dwóch watomierzy

B. amperomierza

C. dwóch woltomierzy

D. omomierza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar sprawności energetycznej przetwornicy DC/DC wymaga zastosowania dwóch watomierzy, ponieważ efektywność tych urządzeń oblicza się na podstawie mocy wejściowej i wyjściowej. W praktyce, jeden z watomierzy jest używany do pomiaru mocy na wejściu, a drugi do pomiaru mocy na wyjściu. Sprawność obliczamy stosując wzór: sprawność = (moc wyjściowa / moc wejściowa) * 100%. Użycie watomierzy pozwala na jednoczesny pomiar napięcia i prądu, co jest kluczowe dla dokładnych obliczeń. W branży energetycznej i elektronicznej, zastosowanie takich urządzeń jest zgodne z wytycznymi IEC 62053, które definiują zasady pomiarów energii elektrycznej. Dzięki temu możemy jednoznacznie określić, jak efektywnie przetwornica przekształca energię, co ma wpływ na jej zastosowanie w różnych aplikacjach, takich jak zasilacze, systemy fotowoltaiczne czy elektryczne pojazdy.

Pytanie 32

Jakie jest napięcie zasilające dla układu cyfrowego wykonanego w technologii TTL?

A. 3,3 V

B. 5 V

C. 15 V

D. 12 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 5 V jest poprawna, ponieważ standardowe układy cyfrowe oparte na technologii TTL (Transistor-Transistor Logic) działają przy napięciu zasilania wynoszącym 5 V. Ta wartość napięcia stała się de facto normą w branży elektronicznej dla wielu rodzajów układów cyfrowych, co jest zgodne z normami IEEE. Zastosowanie 5 V umożliwia optymalną pracę układów TTL, które cechują się szybkim czasem reakcji oraz niskim poborem mocy, co jest kluczowe w projektowaniu nowoczesnych urządzeń elektronicznych. Przykładem zastosowania tej technologii są komputery osobiste, urządzenia mobilne oraz różne systemy automatyki domowej. Zrozumienie standardu napięcia zasilającego jest kluczowe dla inżynierów zajmujących się projektowaniem obwodów cyfrowych, ponieważ nieodpowiednie napięcie może prowadzić do uszkodzenia komponentów lub nieprawidłowego działania całego systemu. W praktyce, układy TTL można również spotkać w różnych modułach i zestawach edukacyjnych, które są używane w nauczaniu podstaw elektroniki.

Pytanie 33

Do wejścia Z2 centrali alarmowej podłączono czujkę ruchu typu NC (patrz rysunek). Który typ linii należy ustawić przy programowaniu danego wejścia?

A. 3EOL/NC

B. 2EOL/NC

C. EOL

D. NC

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź '2EOL/NC' jest prawidłowa, ponieważ czujka ruchu typu NC (Normally Closed) w stanie spoczynku zamyka obwód, co oznacza, że przepływ prądu jest możliwy tylko w określonym stanie. Ustawienie typu linii na 2EOL/NC pozwala na monitorowanie linii poprzez użycie dwóch rezystorów, które są odpowiednio podłączone na końcu obwodu. Dzięki temu, system alarmowy może wykrywać zarówno przerwy w obwodzie, jak i sytuacje zwarcia, co znacznie zwiększa bezpieczeństwo obiektu zabezpieczonego. Przykładem praktycznego zastosowania tego rodzaju konfiguracji jest instalowanie systemów alarmowych w obiektach, gdzie kluczowe jest stałe monitorowanie stanu czujników. Standardy branżowe zalecają użycie rezystorów EOL, aby zapewnić niezawodność i bezpieczeństwo w operacjach detekcji, a koncepcja 2EOL/NC jest szczególnie cenna w kontekście systemów, które muszą być odporne na fałszywe alarmy. Zrozumienie tego zagadnienia jest kluczowe dla właściwej konfiguracji systemów alarmowych, co z kolei przekłada się na ich efektywność w ochronie mienia.

Pytanie 34

Zakładając, że bit D jest najbardziej znaczący, określ która cyfra pojawi się na wyświetlaczu siedmiosegmentowym?

A. 2

B. 4

C. 8

D. 6

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 6 jest poprawna, ponieważ wartość binarna 0110 odpowiada liczbie dziesiętnej 6. W systemie binarnym, każdy bit reprezentuje potęgę liczby 2, przy czym najbardziej znaczący bit (MSB) znajduje się po lewej stronie. W tej konkretnej sekwencji, odczytujemy wartość binarną jako: 0*2^3 + 1*2^2 + 1*2^1 + 0*2^0, co daje 0 + 4 + 2 + 0 = 6. Wyświetlacze siedmiosegmentowe, powszechnie stosowane w urządzeniach elektronicznych, takich jak zegary cyfrowe czy kalkulatory, wizualizują liczby poprzez zapalanie odpowiednich segmentów. W przypadku liczby 6, segmenty a, b, c, e, f oraz g muszą być aktywne. Zrozumienie konwersji z systemu binarnego na dziesiętny ma kluczowe znaczenie w programowaniu mikrokontrolerów oraz w projektowaniu układów cyfrowych, gdzie często zachodzi potrzeba przetwarzania danych w różnych systemach liczbowych. Dostosowanie wyświetlacza do konkretnego zastosowania, jak np. wyświetlanie wyników pomiarów, wymaga znajomości sposobu działania takich układów.

Pytanie 35

Ile w przybliżeniu wynosi wartość natężenia prądu przemiennego wskazywanego przez multimetr analogowy na zakresie 0,6 A?

A. 120 mA

B. 240 mA

C. 250 mA

D. 500 mA

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wartość 500 mA jest poprawną odpowiedzią, ponieważ wskazanie multimetru analogowego sugeruje natężenie prądu nieco powyżej 0,5 A. Wartość ta, gdy przeliczymy ją na miliampery, osiągnie około 550 mA. W kontekście pomiarów natężenia prądu przemiennego, istotne jest zrozumienie, że multimetry analogowe często mają pewne ograniczenia w dokładności pomiarów, co sprawia, że w przypadku wskazań w pobliżu wartości granicznych, wybór najbliższej odpowiedzi staje się kluczowy. W praktyce, przy pomiarach prądu przemiennego, zaleca się także uwzględnienie współczynnika mocy oraz charakterystyki obciążenia, ponieważ wartości skuteczne i średnie mogą się różnić w zależności od zastosowanej metody pomiarowej. Dlatego znajomość zasad działania oraz umiejętność interpretacji wyników z multimetru jest niezbędna w codziennej pracy elektryka czy technika.

Pytanie 36

Przedstawiony na rysunku symbol oznacza

A. modem.

B. hub.

C. router.

D. przełącznik.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol przedstawiony na rysunku reprezentuje router, co jest zgodne z powszechnie przyjętymi standardami w dziedzinie sieci komputerowych. Router jest kluczowym urządzeniem odpowiedzialnym za przesyłanie pakietów danych pomiędzy różnymi sieciami, co umożliwia komunikację między urządzeniami w odmiennych lokalizacjach. Jego funkcja routingu opiera się na analizie adresów IP, co pozwala na efektywne kierowanie ruchem. W praktyce routery są wykorzystywane w różnych zastosowaniach, od prostych domowych sieci Wi-Fi po złożone infrastrukturę sieciową w dużych przedsiębiorstwach. Typowymi przykładami zastosowań są połączenia internetowe, gdzie router łączy lokalne urządzenia z szerszą siecią, a także w sieciach korporacyjnych, gdzie zarządza ruchem między piętrami biurowymi. Warto również zauważyć, że routery mogą pełnić dodatkowe funkcje, takie jak firewall, co zwiększa bezpieczeństwo sieci. W kontekście standardów, routery są kluczowymi elementami architektury TCP/IP, która jest fundamentem współczesnej komunikacji internetowej.

Pytanie 37

Najczęściej wykorzystywany do tworzenia sieci komputerowej LAN przewód UTP skrętka jest zbudowany z

A. trzech par żył w przewodzie

B. dwóch par żył w przewodzie

C. jednej pary żył w przewodzie

D. czterech par żył w przewodzie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przewód UTP (Unshielded Twisted Pair) używany w budowie sieci LAN składa się z czterech par przewodów, co jest zgodne z najnowszymi standardami sieciowymi, takimi jak 10BASE-T, 100BASE-TX oraz 1000BASE-T. W każdej parze żył, przewody są skręcone ze sobą, co redukuje zakłócenia elektromagnetyczne oraz poprawia jakość sygnału. Dzięki czterem parom możliwe jest jednoczesne przesyłanie danych w obu kierunkach, co zwiększa przepustowość i efektywność komunikacji w sieci. Standardy takie jak TIA/EIA-568 określają zasady dotyczące użycia przewodów UTP oraz ich okablowania, co jest kluczowe przy projektowaniu nowoczesnych sieci komputerowych. W praktyce, stosowanie skrętki UTP z czterema parami żył pozwala na osiągnięcie dużej szybkości transmisji, co jest szczególnie istotne w środowiskach biurowych czy w centrach danych, gdzie wymagana jest wysoka wydajność sieci. Dodatkowo, zrozumienie struktury przewodu UTP ma kluczowe znaczenie dla instalacji oraz diagnostyki problemów w sieci.

Pytanie 38

Aby wymienić uszkodzony rezystor, należy

A. przygotować rezystor o rezystancji o 50% mniejszej

B. zmierzyć jego rezystancję

C. odczytać wartość jego rezystancji z dokumentacji lub schematu

D. przygotować rezystor o tych samych wymiarach

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby prawidłowo wymienić uszkodzony rezystor, kluczowym krokiem jest odczytanie wartości jego rezystancji ze schematu lub dokumentacji. Taki dokument zawiera szczegółowe informacje na temat wszystkich komponentów elektronicznych w danym układzie, w tym ich specyfikacji, takich jak wartość rezystancji, tolerancja oraz moc znamionowa. Stosując się do schematu, możemy uniknąć zastosowania niewłaściwego rezystora, co mogłoby doprowadzić do dalszych uszkodzeń w układzie. W praktyce, rezystory są często klasyfikowane według standardowych kodów kolorów, które również mogą być wykorzystane do szybkiej identyfikacji ich wartości. Warto także pamiętać, że zastosowanie rezystora o nieodpowiedniej rezystancji może wpłynąć na działanie całego obwodu, prowadząc do nieprawidłowego funkcjonowania urządzenia. Dlatego precyzyjne odczytywanie dokumentacji i schematów jest częścią dobrych praktyk w elektronice, która zapewnia niezawodność i bezpieczeństwo systemów elektronicznych.

Pytanie 39

Jaką rolę pełni heterodyna w odbiorniku radiowym?

A. wzmacniacza wstępnego

B. mieszacza

C. demodulatora

D. generatora lokalnego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Heterodyna w odbiorniku radiowym rzeczywiście pełni funkcję generatora lokalnego, co jest kluczowe w procesie odbioru sygnałów radiowych. Generator lokalny generuje sygnał o stałej częstotliwości, który następnie jest mieszany z sygnałem odbieranym z anteny. Proces ten, znany jako mieszanie, pozwala na przesunięcie częstotliwości sygnału do zakresu częstotliwości pośredniej (IF). Dzięki temu, sygnał staje się bardziej dostępny dla dalszego przetwarzania, w tym demodulacji, co jest niezbędne do uzyskania pierwotnej informacji. W praktyce, zastosowanie heterodyny jako generatora lokalnego jest standardową praktyką w radioodbiornikach, co czyni je bardziej efektywnymi w odbiorze i przetwarzaniu sygnałów. Heterodyna jest szczególnie ważna w systemach komunikacji radiowej, gdzie jakość odbioru sygnału bezpośrednio wpływa na jakość transmisji. Dobrze zaprojektowane układy heterodynowe przyczyniają się do minimalizacji szumów i zakłóceń, co jest kluczowe w nowoczesnych zastosowaniach radiowych.

Pytanie 40

Kto głównie korzysta z instrukcji serwisowych?

A. osoby naprawiające uszkodzony sprzęt

B. osoby dostarczające sprzęt do klienta

C. osoby użytkujące sprzęt

D. osoby sprzedające sprzęt

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Instrukcje serwisowe są kluczowym narzędziem dla osób zajmujących się naprawą uszkodzonego sprzętu. Zawierają one szczegółowe informacje dotyczące diagnozowania problemów, kroków do ich rozwiązania oraz specyfikacji technicznych, które są niezbędne do prawidłowej naprawy. Na przykład, w przypadku awarii sprzętu elektronicznego, technik korzysta z instrukcji serwisowych, aby zlokalizować usterkę, zrozumieć, jakie części należy wymienić oraz jakie narzędzia są potrzebne do przeprowadzenia naprawy. W branży zamiennej istnieje szereg standardów, jak ISO 9001, które promują dokumentację procedur serwisowych. Dobre praktyki w zakresie serwisowania sprzętu obejmują także regularne aktualizowanie instrukcji zgodnie z najnowszymi rozwiązaniami technicznymi oraz zapewnienie ich dostępności dla wszystkich techników. Posiadanie dobrze opracowanych instrukcji serwisowych wpływa na efektywność pracy, redukuje błędy oraz przyspiesza czas reakcji na awarie, co jest kluczowe w zachowaniu wysokiej jakości usług serwisowych.

Rozpocznij nowy egzamin

Powrót do strony głównej
