Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
- Data rozpoczęcia: 29 stycznia 2026 01:03
- Data zakończenia: 29 stycznia 2026 01:11
Egzamin zdany!
Wynik: 20/40 punktów (50,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Jakie warunki muszą zostać spełnione podczas pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym odłączeniu napięcia zasilającego?
A. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła
B. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła
C. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła
D. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła
Przy wykonywaniu pomiaru rezystancji izolacji w instalacji elektrycznej, kluczowe jest zapewnienie kompletnego bezpieczeństwa oraz dokładności uzyskiwanych wyników. Wyłączenie odbiorników z gniazd wtyczkowych eliminuje ryzyko przypadkowego załączenia obwodu, co mogłoby zafałszować wyniki pomiarów lub spowodować niebezpieczne sytuacje. Włączone łączniki oświetleniowe pozwalają na uzyskanie pełnej charakterystyki instalacji, ponieważ pomiar dotyczy także przewodów i elementów, które są podłączone do tych łączników. Wymontowanie źródeł światła jest istotne, ponieważ ich obecność może wprowadzać dodatkowe oporności i niepożądane elementy do obwodu, co może również wpłynąć na wynik pomiaru. Zgodnie z normami, takimi jak PN-EN 61557-2, poprawne wykonanie pomiarów rezystancji izolacji jest podstawą do oceny stanu technicznego instalacji oraz zapewnienia jej bezpieczeństwa użytkowania. W praktyce, przestrzeganie tych zasad jest kluczowe dla administratorów budynków, elektryków oraz firm zajmujących się konserwacją i modernizacją instalacji elektrycznych.
Pytanie 3
Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?
Wzór do wykorzystania:
$$ C_P = 1800 \cdot \frac{P_n}{U^2} \, \mu\text{F} $$
| Parametry kondensatora | ||
|---|---|---|
| Napięcie znamionowe | \( C_P \) | |
| A. | DC 250 V | \( 17 \, \mu\text{F} \) |
| B. | DC 350 V | \( 0{,}017 \, \mu\text{F} \) |
| C. | AC 250 V | \( 17 \, \mu\text{F} \) |
| D. | AC 350 V | \( 0{,}017 \, \mu\text{F} \) |
A. D.
B. B.
C. C.
D. A.
Błędny wybór odpowiedzi często wskazuje na to, że można mieć problem ze zrozumieniem podstaw działania silników indukcyjnych jednofazowych i roli kondensatorów. Te kondensatory są kluczowe, żeby uzyskać moment obrotowy w silnikach jedenfazowych, a ich dobór to nie jest tak prosta sprawa. Jak ktoś wybiera złą odpowiedź, może myśleć, że kondensatory o innej pojemności wystarczą do działania silnika. A to nie tak! Każda zmiana pojemności może spowodować, że silnik będzie działał źle, może zacząć drgać albo się przegrzewać. Często myśli się, że wyższe wartości pojemności są lepsze, ale to jest fałszywe przekonanie. W rzeczywistości zbyt duża pojemność może sprawić, że silnik nie osiągnie pełni możliwości, a zbyt mała może w ogóle uniemożliwić jego uruchomienie. Trzeba też pamiętać, że kondensator musi być dobry do napięcia roboczego, co często jest ignorowane w złych odpowiedziach, prowadząc do ewentualnych uszkodzeń. Liczy się, żeby trzymać się standardów i dobrze obliczać pojemności kondensatorów, bo to ma duży wpływ na długotrwałe i efektywne działanie silników indukcyjnych.
Pytanie 4
Który z poniższych środków ostrożności nie jest wymagany dla zapewnienia bezpieczeństwa podczas realizacji prac przy linii napowietrznej, która została odłączona od zasilania?
A. Przyłączenie wyłączonej linii do uziemienia
B. Realizowanie pracy w zespole
C. Ogrodzenie terenu, na którym prowadzone są prace
D. Używanie sprzętu izolacyjnego
Wykonywanie prac zespołowo, ogrodzenie miejsca wykonywania pracy oraz uziemienie wyłączonej linii to kluczowe środki ostrożności, które są istotne w kontekście bezpieczeństwa przy pracach przy linii napowietrznej. Pracowanie w zespole pozwala na lepszą koordynację działań oraz szybszą reakcję w sytuacjach awaryjnych, co jest niezbędne w okolicznościach, gdzie ryzyko wypadku jest wyższe. Ogrodzenie miejsca pracy jest podstawowym działaniem w celu zabezpieczenia obszaru, co zapobiega nieautoryzowanemu dostępowi osób trzecich oraz minimalizuje ryzyko przypadkowych incydentów. Uziemienie wyłączonej linii jest fundamentalną praktyką, gdyż pozwala na odprowadzenie wszelkich ładunków elektrycznych, które mogą występować na linii, co znacząco zwiększa bezpieczeństwo pracowników. Ignorowanie tych praktyk może prowadzić do tragicznych konsekwencji, dlatego też każdy pracownik powinien być odpowiednio przeszkolony w zakresie zastosowania tych środków. W branży energetycznej nieprzestrzeganie zasad BHP i standardów, takich jak normy IEC, może skutkować poważnymi wypadkami, dlatego tak istotne jest, aby każdy pracownik był świadomy i przestrzegał ustalonych procedur.
Pytanie 5
Element przedstawiony na ilustracji, zabezpieczający olejowy transformator energetyczny o danych znamionowych 15/0,4 kV, 2 500 kVA, nie chroni przed skutkami
A. zwarć międzyzwojowych.
B. obniżenia poziomu oleju w kadzi.
C. rozkładu termicznego izolacji stałej.
D. przerw w uziemieniu.
Odpowiedź "przerw w uziemieniu" jest poprawna, ponieważ element przedstawiony na ilustracji to przekaźnik Buchholza, który odgrywa kluczową rolę w monitorowaniu stanu transformatorów olejowych. Buchholz relay jest zaprojektowany do wykrywania nieprawidłowości, takich jak obniżenie poziomu oleju w kadzi, co może wskazywać na wycieki lub inne uszkodzenia, oraz zwarcia międzyzwojowe, które mogłyby prowadzić do poważnych awarii. Działa on na zasadzie detekcji gazów, które powstają w wyniku wewnętrznych uszkodzeń, co pozwala na wczesne wykrycie problemów, zanim dojdzie do poważnych konsekwencji. W praktyce, przekaźnik Buchholza jest istotnym elementem systemu ochrony transformatora, który zgodnie z normą IEC 60076-1 powinien być stosowany w każdym transformatorze olejowym o większej mocy. Dzięki jego działaniu, można nie tylko wcześnie wykrywać uszkodzenia, ale również minimalizować ryzyko pożarów i wybuchów, co jest kluczowe dla bezpieczeństwa operacji energetycznych.
Pytanie 6
Którą z poniższych czynności pracownik ma prawo wykonać bez zlecenia osób nadzorujących jego pracę?
A. Gaszenie pożaru urządzenia elektrycznego
B. Zlokalizowanie uszkodzeń w linii kablowej nn
C. Zamiana izolatora na linii napowietrznej nn
D. Renowacja rozdzielnicy po likwidacji pożaru
Gaszenie pożaru urządzenia elektrycznego jest jedyną czynnością, którą pracownik może wykonać bez wcześniejszego polecenia osób dozorujących, gdyż w sytuacjach awaryjnych priorytetem jest ochrona życia oraz mienia. Standardy BHP wskazują, że w razie pożaru, każdy pracownik ma prawo i obowiązek podjąć działania mające na celu jego ugaszenie, o ile to możliwe i bezpieczne. W praktyce, jeśli pracownik zauważy pożar, powinien niezwłocznie podjąć próbę ugaszenia go przy użyciu odpowiednich środków gaśniczych, takich jak gaśnice lub urządzenia automatycznego gaszenia. Tego rodzaju działanie jest zgodne z zasadą „zatrzymaj ogień, zanim on się rozprzestrzeni”, co jest kluczowe w minimalizowaniu szkód i zagrożeń. Zwracając uwagę na procedury zawarte w przepisach, takich jak Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej, można zauważyć, że pracownicy są odpowiednio szkoleni i przygotowani do działania w sytuacjach kryzysowych.
Pytanie 7
W trakcie pracy silnika indukcyjnego przedstawionego na rysunku zauważono bardzo wolno kręcące się skrzydła wentylatora oraz stwierdzono mocne nagrzewanie się obudowy silnika. Która z wymienionych usterek powoduje opisane objawy?
A. Zużyte łożyska silnika powodujące luz.
B. Wyłamanie się kilku łopatek na skrzydle wentylatora.
C. Wypadnięty wpust blokujący wentylator na wale.
D. Poluzowana śruba dociskowa wentylatora.
Wybór odpowiedzi dotyczącej wypadnięcia wpustu blokującego wentylator na wale jest prawidłowy, ponieważ objawy wskazane w pytaniu, takie jak wolno kręcące się skrzydła wentylatora oraz nagrzewanie się obudowy silnika, są bezpośrednio związane z niewłaściwym mocowaniem wentylatora. Wentylator, który nie jest prawidłowo zamocowany na wale, nie może efektywnie przemieszczać powietrza, co prowadzi do ograniczonego chłodzenia silnika. W zjawisku tym kluczowe jest zrozumienie, jak wentylacja wpływa na działanie silników indukcyjnych, zwłaszcza w zastosowaniach przemysłowych, gdzie efektywne chłodzenie jest kluczowe dla zachowania trwałości i wydajności maszyn. Producenci silników często podkreślają znaczenie prawidłowego montażu wentylatorów oraz stosowania odpowiednich blokad, by zapobiec podobnym usterkom. Utrzymanie silników w dobrym stanie technicznym, w tym regularne kontrole i konserwacja, to standardy branżowe, które mogą znacznie wydłużyć ich żywotność i poprawić efektywność energetyczną.
Pytanie 8
Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na
| Pomiar między zaciskami silnika | Rezystancja |
|---|---|
| U1 – U2 | 32 Ω |
| V1 – V2 | 32 Ω |
| W1 – W2 | 32 Ω |
| U1 – V1 | 0 |
| V1 – W1 | 5 MΩ |
| U1 – W1 | 5 MΩ |
| U1 – PE | 0 |
| V1 – PE | 0 |
| W1 – PE | 5 MΩ |
A. uszkodzoną izolację w uzwojeniach U1 – U2 oraz V1 – V2
B. przerwę w uzwojeniu U1 – U2
C. zwarcie międzyzwojowe w uzwojeniu W1 – W2
D. zwarcie między uzwojeniami U1 – U2 oraz W1 – W2
Odpowiedź wskazująca na uszkodzoną izolację w uzwojeniach U1 – U2 oraz V1 – V2 jest prawidłowa ze względu na wyniki pomiarów rezystancji, które zostały przedstawione w tabeli. Wartości wynoszące 0 Ω dla izolacji są alarmującym sygnałem, wskazującym na bezpośrednie połączenie z masą, co oznacza, że nie ma odpowiedniej bariery izolacyjnej. Zgodnie z normą IEC 60034, rezystancja izolacji powinna wynosić przynajmniej kilkaset megaomów, aby zapewnić bezpieczną i niezawodną pracę silnika. Praktyka przemysłowa zaleca, aby regularnie monitorować stan izolacji silników poprzez pomiary rezystancji, co pozwala na wczesne wykrywanie potencjalnych problemów. W przypadku stwierdzenia uszkodzonej izolacji, należy podjąć natychmiastowe działania, takie jak odłączenie silnika od zasilania i dokładna inspekcja uzwojeń, aby zapobiec poważniejszym uszkodzeniom oraz zminimalizować ryzyko pożaru. Usunięcie tego typu defektów jest kluczowe dla zapewnienia bezpieczeństwa na stanowisku pracy oraz długoterminowej efektywności urządzenia.
Pytanie 9
Jakiego rodzaju zabezpieczenie powinno być zastosowane, gdy rozruch silnika indukcyjnego pierścieniowego bez urządzeń rozruchowych jest niedopuszczalny?
A. Zabezpieczenia zwarciowego
B. Zabezpieczenia podnapięciowego
C. Zabezpieczenia przeciążeniowego
D. Zabezpieczenia nadnapięciowego
Zabezpieczenie podnapięciowe w systemach rozruchu silników indukcyjnych pierścieniowych jest naprawdę istotne, jak dla ich bezpieczeństwa, tak i dla samego działania urządzenia. Działa to tak, że jak napięcie spada poniżej pewnego poziomu, to układ nie pozwala na uruchomienie silnika. Bo wiesz, w przypadku silników pierścieniowych, które często używa się tam, gdzie potrzebny jest duży moment obrotowy, jeśli nie zastosujesz dobrego zabezpieczenia, możesz doprowadzić do przeciążenia i w efekcie uszkodzenia silnika. Takie zabezpieczenie ma na celu to, żeby silnik nie wystartował, gdy napięcie jest za niskie, bo to może prowadzić do przegrzania uzwojeń i innych poważnych problemów. W przemyśle takie zabezpieczenia są standardem, bo niewłaściwa praca silnika może wywołać dodatkowe koszty i przestoje. Często też normy, jak IEC 60947-4-1, mówią, że warto mieć takie zabezpieczenia, żeby chronić silniki przed złymi warunkami zasilania, co jest zgodne z tym, jak to się robi w branży.
Pytanie 10
Jaką maksymalną wartość impedancji pętli zwarcia można zastosować w trójfazowym układzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczność ochrony przeciwporażeniowej w przypadku uszkodzenia izolacji, gdy wyłączenie tego obwodu ma być realizowane przez instalacyjny wyłącznik nadprądowy C10?
A. 8,0 Ω
B. 2,3 Ω
C. 7,7 Ω
D. 4,6 Ω
Wybór wartości impedancji pętli zwarcia wyższej niż 2,3 Ω w kontekście zapewnienia skutecznej ochrony przeciwporażeniowej jest nieprawidłowy z kilku powodów. Po pierwsze, każda wartość impedancji, która przekracza tę wartość, skutkuje niższym prądem zwarciowym, co wydłuża czas wyłączenia zasilania przez wyłącznik nadprądowy. Dla przykładu, przy impedancji 4,6 Ω prąd zwarciowy wynosi jedynie około 87 A, co może spowodować, że wyłącznik C10 nie zareaguje wystarczająco szybko, co zwiększa ryzyko porażenia. Ponadto, wartość 7,7 Ω oraz 8,0 Ω stawia instalację w strefie ryzyka, gdyż czas wyłączenia może przekroczyć bezpieczne limity określone w normach, co jest sprzeczne z zasadami ochrony elektrycznej. Wartości te są również niezgodne z zaleceniami wynikającymi z dyrektyw unijnych i krajowych przepisów prawa budowlanego, które nakładają obowiązek przeprowadzenia analizy ryzyka oraz projektowania instalacji zgodnie z zasadami bezpieczeństwa. W praktyce, projektanci i wykonawcy powinni zawsze dążyć do zminimalizowania impedancji pętli zwarcia, aby zapewnić maksymalną ochronę użytkowników. Nieprzestrzeganie tej zasady może prowadzić do poważnych konsekwencji, zarówno dla użytkowników, jak i dla samej instalacji elektrycznej.
Pytanie 11
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
W budynkach wielorodzinnych liczniki energii elektrycznej powinny być umieszczone
A. w lokalach mieszkalnych tylko w zamkniętych szafkach
B. na strychu w otwartych skrzynkach
C. poza lokalami mieszkalnymi wyłącznie w zamkniętych szafkach
D. w piwnicach w otwartych skrzynkach
Odpowiedź, że liczniki zużycia energii elektrycznej powinny znajdować się poza lokalami mieszkalnymi wyłącznie w zamkniętych szafkach, jest zgodna z obowiązującymi normami i praktykami w zakresie instalacji elektrycznych w budynkach wielorodzinnych. Taka lokalizacja liczników ma na celu zapewnienie bezpieczeństwa użytkowników oraz ułatwienie prac konserwacyjnych i pomiarowych. Liczniki umieszczone w zamkniętych szafkach ograniczają ryzyko przypadkowego dostępu do urządzeń, co jest istotne w kontekście ochrony przed nieautoryzowanym manipulowaniem oraz potencjalnymi uszkodzeniami. Ponadto, zgodnie z Polskimi Normami PN-IEC 61010, miejsca instalacji liczników powinny być dobrze oznakowane i dostępne tylko dla uprawnionego personelu. Praktycznym przykładem może być zastosowanie szafek z zamkiem, co dodatkowo zwiększa bezpieczeństwo oraz porządek w przestrzeni wspólnej budynku. Takie podejście jest również zgodne z zasadami zarządzania wspólnotami mieszkaniowymi, które dążą do minimalizacji ryzyka związanego z eksploatacją urządzeń elektrycznych.
Pytanie 13
Jak często powinny być przeprowadzane okresowe kontrole użytkowe instalacji elektrycznej w budynku jednorodzinnym, minimalnie raz w czasie?
A. 4 lata
B. 8 lat
C. 5 lat
D. 6 lat
Okresowe badania eksploatacyjne sieci elektrycznej w domach jednorodzinnych są kluczowym elementem zapewnienia ich bezpieczeństwa i sprawności. Zgodnie z obowiązującymi normami, szczególnie z rozporządzeniem Ministra Infrastruktury oraz normami PN-IEC 60364 i PN-EN 61010, przeglądy te powinny być przeprowadzane co 5 lat. W praktyce, regularne kontrole umożliwiają wczesne wykrywanie potencjalnych usterek, takich jak uszkodzenia izolacji, niewłaściwe połączenia czy degradacja elementów systemu elektrycznego. Na przykład, w przypadku starych instalacji, działanie na granicy normy może prowadzić do przegrzewania się przewodów, co stwarza ryzyko pożaru. Dlatego ważne jest, aby użytkownicy domów jednorodzinnych byli świadomi tego obowiązku i zapewniali odpowiednie przeglądy w ustalonych interwałach. Dodatkowo, w miarę starzejących się instalacji, może być konieczne zwiększenie częstotliwości badań, co podkreśla znaczenie odpowiedzialnego zarządzania systemem elektrycznym w domu.
Pytanie 14
Jakiego typu zakłócenie zabezpieczają samodzielnie wkładki topikowe typu aM w przypadku przewodów zasilających urządzenia odbiorcze?
A. Przed przepięciem i przeciążeniem
B. Wyłącznie przed zwarciem
C. Wyłącznie przed przeciążeniem
D. Przed zwarciem i przeciążeniem
Wkładki topikowe typu aM są zaprojektowane z myślą o ochronie przed zwarciem, co oznacza, że ich głównym zadaniem jest przerwanie obwodu w momencie, gdy prąd przekracza ustalone wartości, co może prowadzić do niebezpiecznych sytuacji. W przypadku zwarcia, prąd może gwałtownie wzrosnąć, co skutkuje dużym ryzykiem uszkodzenia instalacji oraz odbiorników. Zastosowanie wkładek topikowych aM jest zgodne z normami PN-EN 60269, które określają wymagania dla zabezpieczeń w obwodach elektrycznych. Warto pamiętać, że wkładki te nie chronią bezpośrednio przed przeciążeniem, które jest spowodowane długotrwałym przepływem prądu przekraczającym nominalne wartości, lecz jest regulowane przez inne mechanizmy zabezpieczające. Przykładem zastosowania wkładek aM jest ich użycie w obwodach zasilających silniki elektryczne, gdzie ochrona przed zwarciami jest kluczowa dla uniknięcia poważnych uszkodzeń.
Pytanie 15
Która z podanych przyczyn prowadzi do włączenia przekaźnika Buchholtza w celu odłączenia transformatora?
A. Niesymetryczne obciążenie transformatora
B. Przerwa w uzwojeniu pierwotnym
C. Przerwa w uziemieniu neutralnego punktu
D. Zwarcie pomiędzy uzwojeniem pierwotnym a wtórnym
Zwarcie między uzwojeniem pierwotnym a wtórnym transformatora jest jednym z najpoważniejszych zagrożeń, które mogą prowadzić do uszkodzenia urządzenia. Przekaźnik Buchholtza działa jako ochrona transformatora przed skutkami zwarcia, gdyż monitoruje przepływ oleju w transformatorze. W przypadku zwarcia, dochodzi do nagłego wzrostu temperatury i ciśnienia, co powoduje ruch oleju, a to z kolei uruchamia przekaźnik. Odpowiedź na to pytanie odnosi się do podstawowych zasad ochrony urządzeń elektrycznych. Działanie przekaźnika Buchholtza jest zgodne z normami IEC 60214, które określają wymagania dla transformatorów olejowych. W praktyce, stosowanie przekaźników Buchholtza pozwala na wczesne wykrywanie problemów oraz minimalizowanie ryzyka poważnych awarii, co jest kluczowe dla zapewnienia ciągłości pracy systemów energetycznych. W przypadku zadziałania przekaźnika, operator jednostki powinien niezwłocznie przeprowadzić diagnostykę w celu ustalenia przyczyny i podjąć odpowiednie działania naprawcze.
Pytanie 16
Przed rozpoczęciem wymiany uszkodzonych części instalacji elektrycznej do 1 kV, należy najpierw odłączyć napięcie, a następnie stosować się do zasad bezpieczeństwa w poniższej kolejności:
A. zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną, potwierdzić brak napięcia
B. potwierdzić brak napięcia, uziemić instalację elektryczną, zabezpieczyć przed ponownym załączeniem
C. potwierdzić brak napięcia, zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną
D. zabezpieczyć przed ponownym załączeniem, potwierdzić brak napięcia, uziemić instalację elektryczną
Zrozumienie procedur bezpieczeństwa przed pracami przy instalacjach elektrycznych jest kluczowe dla uniknięcia niebezpieczeństw. W sytuacji, gdy najpierw potwierdzamy brak napięcia lub uziemiamy instalację przed zabezpieczeniem jej przed powtórnym załączeniem, narażamy się na poważne ryzyko. Potwierdzenie braku napięcia jest ważnym krokiem, ale jego wcześniejsze wykonanie bez odpowiednich zabezpieczeń może prowadzić do sytuacji, w której instalacja zostanie przypadkowo załączona podczas wykonywania prac. Z tego powodu, nie jest wystarczające jedynie potwierdzenie braku napięcia, ponieważ w tym momencie pracujący elektryk może być narażony na kontakt z energią elektryczną. Uziemienie systemu elektrycznego przed zabezpieczeniem przed załączeniem również nie jest właściwą praktyką; uziemienie powinno być ostatnim krokiem, aby zapewnić, że wszelkie ewentualne pozostałe ładunki są odprowadzone, ale nie przed podjęciem odpowiednich środków ostrożności. Kluczowe jest, aby zawsze najpierw zastosować blokady, które fizycznie uniemożliwiają włączenie zasilania, a następnie upewnić się o braku napięcia, co pozwala na bezpieczne przeprowadzenie dalszych działań. Tego rodzaju zaniedbanie w przestrzeganiu kolejności działań może prowadzić do tragicznych wypadków oraz poważnych konsekwencji zdrowotnych dla osób wykonujących prace w instalacjach elektrycznych.
Pytanie 17

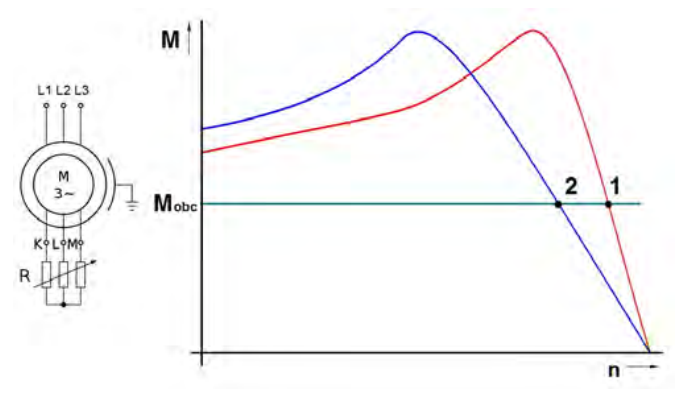

Na rysunku zamieszczono charakterystyki mechaniczne silnika asynchronicznego pierścieniowego pracującego przy stałym obciążeniu mechanicznym z regulatorem R w obwodzie wirnika. Przejście z punktu pracy 1 do punktu pracy 2 w tym układzie może nastąpić wskutek
A. zwiększenia napięcia zasilającego.
B. zmniejszenia napięcia zasilającego.
C. zmniejszenia rezystancji regulatora.
D. zwiększenia rezystancji regulatora.
Zwiększenie rezystancji regulatora w obwodzie wirnika silnika asynchronicznego pierścieniowego prowadzi do zmiany charakterystyki mechanicznej silnika, co skutkuje przesunięciem punktu pracy z wyższej prędkości obrotowej (punkt 1) do niższej (punkt 2). W praktyce oznacza to, że przy stałym obciążeniu mechanicznym, silnik będzie pracował w bardziej optymalnych warunkach, co może być istotne w zastosowaniach, gdzie precyzyjna regulacja prędkości jest kluczowa, jak w napędach elektrycznych w przemyśle. Zwiększenie rezystancji pozwala na lepsze zarządzanie momentem obrotowym, co może być szczególnie przydatne w aplikacjach wymagających rozruchu z dużym obciążeniem. Przy regulacji prędkości obrotowej silników asynchronicznych ważne jest, aby zastosowane rozwiązania były zgodne z najlepszymi praktykami, a także aby operatorzy rozumieli wpływ zmian w obwodzie na parametry pracy silnika, co przyczynia się do efektywności energetycznej i dłuższej żywotności urządzeń.
Pytanie 18
Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?
A. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem
B. Brak obciążenia na silniku
C. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem
D. Zwarcie w obwodzie wzbudzenia silnika
Myślenie, że przerwa w połączeniu uzwojenia twornika z zasilaniem może prowadzić do wzrostu prędkości obrotowej jest błędne. Tak naprawdę silnik po prostu stanie, bo nie dostaje zasilania. Wydaje się, że uszkodzenie twornika wpływa na prędkość, ale to nie tak. Brak prądu oznacza, że silnik nie ma szans pracować. Co do zwarcia w obwodzie wzbudzenia, to można by pomyśleć, że to zwiększy prędkość, ale w praktyce zazwyczaj kończy się to uszkodzeniem silnika. Być może myślisz, że przerwa w uzwojeniu bocznikowym nie wpłynie na pracę silnika, ale to naprawdę kluczowa rzecz, jeśli chodzi o stabilność i regulację prędkości. A ta koncepcja o braku obciążenia silnika, chociaż brzmi sensownie, nie wyjaśnia wzrostu prędkości, który może się zdarzyć, gdy nie ma wzbudzenia; obciążenie na pewno ma znaczenie, ale w sytuacjach takich jak problemy z wzbudzeniem, to brak wzbudzenia może prowadzić do niekontrolowanego przyspieszania. Ogólnie rzecz biorąc, zarządzanie prędkością silników prądu stałego wymaga dobrego zrozumienia, jak różne elementy współdziałają, żeby wszystko działało jak trzeba.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?
A. WT-2gTr
B. WT/NH DC
C. WT/NHaM
D. WT-00 gF
Wkładka topikowa WT/NHaM została zaprojektowana specjalnie do ochrony silników indukcyjnych przed skutkami zwarć. Posiada ona właściwości, które pozwalają na szybkie odłączenie obwodu w przypadku wystąpienia zwarcia, co jest kluczowe dla ochrony zarówno samego silnika, jak i całej instalacji elektrycznej. Zastosowanie tej wkładki jest zgodne z normami IEC 60269, które definiują wymagania dotyczące wkładek bezpiecznikowych. W praktyce, wkładki WT/NHaM charakteryzują się niskimi wartościami prądu zwarciowego, co zapewnia ich efektywność w przypadku krótkotrwałych przeciążeń, typowych dla pracy silników. W przypadku, gdy w silniku dojdzie do zwarcia, wkładka ta reaguje w sposób błyskawiczny, co minimalizuje ryzyko uszkodzenia komponentów. Przykładem zastosowania może być przemysł, w którym silniki napędzają maszyny, a ich bezpieczne i niezawodne funkcjonowanie jest kluczowe dla ciągłości produkcji.
Pytanie 21
W ramach badań eksploatacyjnych silnika indukcyjnego, wykonuje się pomiar
A. okresu jego działania
B. intensywności pola magnetycznego
C. oporu rdzenia stojana
D. oporu uzwojeń stojana
Pomiar natężenia pola magnetycznego w silniku indukcyjnym, choć istotny w kontekście analizy działania silników elektrycznych, nie jest uważany za kluczowy element badań eksploatacyjnych. Zamiast tego, takie pomiary są często stosowane w bardziej zaawansowanych analizach, jak ocena efektywności energetycznej lub badania wydajności, a nie w rutynowej diagnostyce. Rezystancja rdzenia stojana, z drugiej strony, odnosi się do strat materiałowych, które są istotne, ale ich pomiar nie jest bezpośrednio związany z codziennym utrzymaniem silników. Czas pracy silnika może być używany jako wskaźnik eksploatacji, ale nie dostarcza bezpośrednich informacji o stanie technicznym silnika. W praktyce, pomiar rezystancji uzwojeń stojana jest bardziej miarodajny, gdyż wskazuje na kondycję uzwojeń i ich zdolność do przewodzenia prądu. Niezrozumienie znaczenia pomiarów rezystancji lub pomylenie ich z innymi parametrami może prowadzić do nieprawidłowych wniosków dotyczących stanu technicznego silnika, a tym samym do nieefektywnej konserwacji i zwiększenia ryzyka wystąpienia awarii.
Pytanie 22
Podczas uruchamiania silnika pralki wyzwala się od razu wyłącznik różnicowoprądowy. Aby zidentyfikować problem, zmierzono rezystancję pomiędzy wszystkimi zaciskami uzwojeń silnika a obudową, uzyskując dla każdego pomiaru wartość w okolicach 7 kΩ. Co można wnioskować na podstawie tych pomiarów?
A. Pojawiła się przerwa w jednym z uzwojeń silnika
B. Jedno z uzwojeń odłączyło się od tabliczki zaciskowej
C. Izolacja uzwojeń silnika jest zawilgocona
D. Jeden z zacisków silnika może być poluzowany
Rozważając inne możliwe przyczyny zadziałania wyłącznika różnicowoprądowego, warto zauważyć, że twierdzenie o luzie w zaciskach silnika jest nieuzasadnione. Jeśli jeden z zacisków byłby nieprawidłowo podłączony, prawdopodobnie rezystancja między uzwojeniem a obudową byłaby znacznie niższa, a nie w okolicy 7 kΩ. Ponadto, przerwa w uzwojeniu silnika również nie tłumaczy niskiej rezystancji, ponieważ przerwa w uzwojeniu skutkowałaby brakiem rezystancji. Z kolei domniemanie, że jedno z uzwojeń odłączyło się od tabliczki zaciskowej, jest mało prawdopodobne, biorąc pod uwagę, że zadziałanie wyłącznika różnicowoprądowego sugeruje obecność przewodzenia prądu, a nie jego braku. Te błędne interpretacje mogą prowadzić do nieprawidłowej diagnostyki, co w efekcie może skutkować dalszymi uszkodzeniami sprzętu lub zagrożeniem dla użytkownika. Kluczowe jest zrozumienie, że prawidłowe diagnozowanie usterek w urządzeniach elektrycznych wymaga nie tylko znajomości teorii, ale też umiejętności praktycznych w interpretacji wyników pomiarów oraz rozpoznawania przyczyn, które mogą nie być oczywiste na pierwszy rzut oka.
Pytanie 23
Jaka jest wartość skuteczna napięcia przemiennego dotykowego, która może być utrzymywana w standardowych warunkach otoczenia, przy rezystancji ciała ludzkiego wynoszącej około 1 kΩ?
A. 50 V
B. 12 V
C. 25 V
D. 60 V
Wartość skuteczna przemiennego napięcia dotykowego, dopuszczalnego długotrwale w warunkach środowiskowych normalnych, wynosi 50 V. Ta wartość została określona w normach międzynarodowych, takich jak IEC 60479, które badają wpływ prądu elektrycznego na organizm ludzki. W przypadku, gdy rezystancja ciała ludzkiego wynosi około 1 kΩ, napięcie 50 V może prowadzić do wyczuwalnego, ale niegroźnego odczucia dla większości ludzi. W praktyce oznacza to, że w instalacjach elektrycznych, które mogą być narażone na przypadkowy kontakt z człowiekiem, stosowane są zabezpieczenia, aby nie przekraczać tej wartości napięcia, co ma kluczowe znaczenie dla bezpieczeństwa. W zastosowaniach takich jak instalacje elektryczne w miejscach publicznych oraz w obiektach przemysłowych, zachowanie limitu 50 V jest fundamentalnym aspektem projektowania systemów ochrony przeciwporażeniowej. Warto również zauważyć, że różne środowiska mogą wpływać na rezystancję ciała ludzkiego, dlatego projektanci systemów elektrycznych muszą uwzględniać takie czynniki jak wilgotność czy kontakt z różnymi materiałami, aby zawsze stosować się do obowiązujących norm i najlepszych praktyk.
Pytanie 24
Przy wymianie uszkodzonych rezystorów regulacyjnych silnika pracującego w układzie połączeń zamieszczonym na rysunku nie można dopuścić do
A. zwarcia rezystora w obwodzie wzbudzenia.
B. zwarcia rezystora w obwodzie twornika.
C. powstania przerwy w obwodzie twornika.
D. powstania przerwy w obwodzie wzbudzenia.
Pomimo znalezienia się w kontekście wymiany rezystorów regulacyjnych, niektóre odpowiedzi nie odzwierciedlają istoty działania obwodów w silniku elektrycznym. Twierdzenie o zwarciu rezystora w obwodzie twornika może wydawać się uzasadnione, jednak należy zauważyć, że zwarcie może prowadzić do nadmiernych prądów, co z kolei może uszkodzić inne elementy obwodu, ale nie prowadzi bezpośrednio do zatrzymania silnika. Również powstanie przerwy w obwodzie twornika, choć problematyczne, nie jest tak krytyczne, jak przerwa w obwodzie wzbudzenia. Obwód twornika, w przeciwieństwie do obwodu wzbudzenia, ma pewną rezerwę operacyjną; w przypadku jego przerwy silnik może nadal pracować przez krótki czas, zanim dojdzie do całkowitego zatrzymania. Z kolei obwód wzbudzenia, odpowiedzialny za generowanie pola magnetycznego, jest fundamentem działania silnika, a jego przerwa skutkuje natychmiastowym brakiem tego pola, co prowadzi do zatrzymania silnika. W kontekście praktycznym, nieprawidłowe podejście do wymiany elementów w obwodzie wzbudzenia może skutkować poważnymi konsekwencjami, takimi jak uszkodzenie silnika lub całego systemu. Dlatego niezwykle ważne jest, aby podczas wymiany komponentów przywiązywać odpowiednią wagę do struktury obwodu i jego funkcji, stosując się do standardów branżowych, które podkreślają znaczenie ciągłości obwodu wzbudzenia.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26

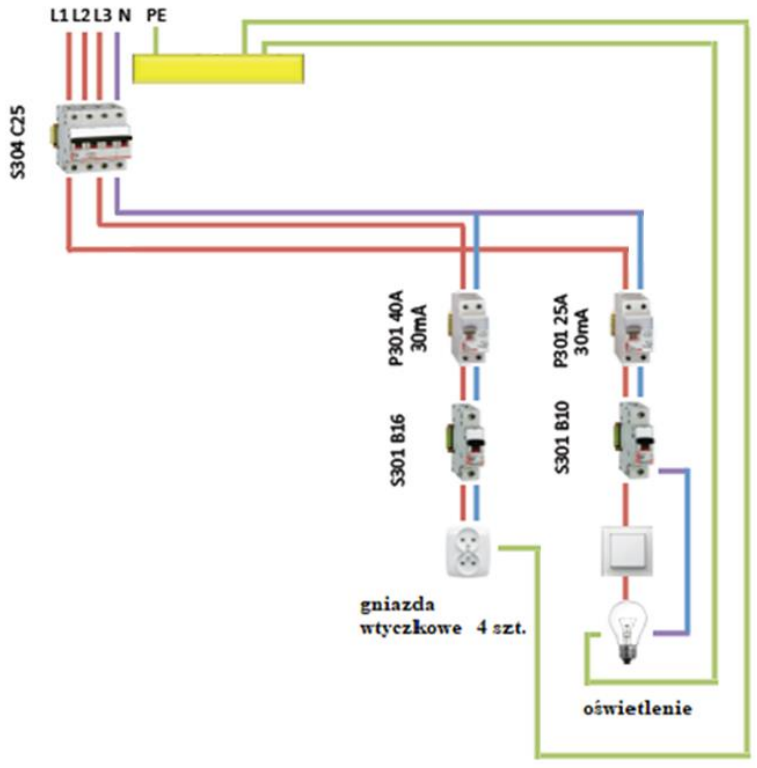

Wystąpienie zwarcia przewodu neutralnego z ochronnym w gnieździe wtyczkowym w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem
A. S301 B16
B. P301 25A
C. S304 C25
D. P301 40A
Odpowiedź P301 40A jest poprawna, ponieważ w przypadku zwarcia przewodu neutralnego (N) z przewodem ochronnym (PE), wyłącznik różnicowoprądowy P301 40A zadziała w odpowiedni sposób, chroniąc instalację przed skutkami niebezpiecznych warunków. Wyłączniki różnicowoprądowe są projektowane do wykrywania różnic w prądzie pomiędzy przewodem fazowym a neutralnym. Gdy pojawia się zwarcie, prąd przepływający do ziemi przez przewód ochronny sprawia, że różnica ta przekracza ustalony próg, co powoduje natychmiastowe wyłączenie zasilania. Wyłącznik P301 40A, zgodny z normą PN-EN 61008-1, charakteryzuje się prądem różnicowym 30mA, co zapewnia skuteczną ochronę przed porażeniem elektrycznym. W praktyce, zastosowanie wyłącznika o takim parametru jest standardem w większości nowoczesnych instalacji elektrycznych, gdzie bezpieczeństwo użytkowników jest priorytetem. Dbanie o odpowiednie parametry wyłączników to klucz do niezawodności i bezpieczeństwa systemu elektrycznego.
Pytanie 27
Podczas pracy młotowiertarki udarowej zaobserwowano intensywne iskrzenie na komutatorze. Co należy zrobić, aby uniknąć uszkodzenia narzędzia?
A. Po zakończeniu pracy należy skontrolować połączenie uzwojenia twornika z uzwojeniem wzbudzenia
B. Trzeba wstrzymać pracę i wymienić łącznik zasilający
C. Należy zatrzymać pracę i dokręcić połączenia kabli wewnątrz obudowy
D. Wstrzymać pracę i wymienić szczotki
Wymiana szczotek w młotowiertarce udarowej jest kluczowym krokiem, gdy zauważamy nadmierne iskrzenie na komutatorze. Iskrzenie to może być wynikiem zużycia szczotek, które są odpowiedzialne za przewodzenie prądu do wirnika silnika. W miarę eksploatacji, szczotki ulegają ścieraniu, co prowadzi do zwiększenia oporu elektrycznego, a w konsekwencji do iskrzenia. Wymiana szczotek powinna być przeprowadzana zgodnie z zaleceniami producenta, co często wiąże się z regularnymi inspekcjami technicznymi, aby zapobiec poważniejszym uszkodzeniom narzędzia. Przykładowo, w przypadku firmy produkującej młotowiertarki, regularne serwisowanie i monitorowanie stanu szczotek mogą znacząco wydłużyć żywotność narzędzia oraz zapewnić jego optymalne działanie. Praktyka ta nie tylko przyczynia się do bezpieczeństwa użytkownika, ale także utrzymuje wysoką wydajność pracy, co jest niezmiernie ważne w środowisku budowlanym czy remontowym. W ten sposób można uniknąć kosztownych napraw oraz przedłużyć okres użytkowania urządzenia.
Pytanie 28
Który z wymienionych pomiarów można wykonać miernikiem przedstawionym na rysunku?
A. Prędkość obrotową.
B. Odległość.
C. Natężenie oświetlenia.
D. Temperaturę.
Chociaż w pytaniu wymieniono różne pomiary, tylko prędkość obrotowa jest właściwa w kontekście urządzenia przedstawionego na zdjęciu. Pomiary temperatury i natężenia oświetlenia wymagają zupełnie innych typów sprzętu. Na przykład, mierniki temperatury, takie jak termometry, działają na zasadzie pomiaru rozszerzalności cieczy lub przewodnictwa cieplnego, podczas gdy mierniki oświetlenia, zwane luxometrami, są zaprojektowane do oceny natężenia światła w różnych warunkach oświetleniowych, używając fotodetektorów do pomiaru ilości światła padającego na czujnik. Co więcej, pomiar odległości zazwyczaj wymaga zastosowania technologii ultradźwiękowej lub laserowej, które emitują fale dźwiękowe lub światło, a następnie mierzą czas potrzebny na ich odbicie od obiektu. Błąd w interpretacji tego pytania może wynikać z mylnego założenia, że jedno urządzenie może wykonać wiele różnych pomiarów, co jest powszechnym błędem w zrozumieniu funkcji konkretnych narzędzi pomiarowych. W rzeczywistości, każde z wymienionych pomiarów wymaga zastosowania wyspecjalizowanego sprzętu, zaprojektowanego zgodnie z odpowiednimi normami branżowymi, co potwierdza, że ważne jest stosowanie odpowiednich narzędzi do konkretnych zadań pomiarowych, aby uzyskać dokładne i wiarygodne wyniki.
Pytanie 29
Po włączeniu oświetlenia na klatce schodowej przez automat schodowy, żarówka na pierwszym piętrze nie zaświeciła, podczas gdy pozostałe żarówki na innych piętrach działały bez zarzutów. Jakie może być źródło tej awarii?
A. Uszkodzony automat schodowy
B. Niedokręcony przewód do oprawy na pierwszym piętrze
C. Uszkodzony łącznik na pierwszym piętrze
D. Niedokręcony przewód do łącznika na pierwszym piętrze
Niedokręcony przewód do oprawy na pierwszym piętrze może być przyczyną braku działania żarówki w tym miejscu. Ta sytuacja często występuje w instalacjach elektrycznych, gdy podczas montażu lub konserwacji, przewody nie są odpowiednio dokręcone. W przypadku oświetlenia na klatkach schodowych, gdzie automaty schodowe kontrolują oświetlenie, każdy element musi być prawidłowo podłączony, aby zapewnić szczelność obwodu. Przykładem może być sytuacja, gdy podczas wymiany żarówki osoba nie zwraca uwagi na stan połączeń, co może prowadzić do ich luzowania. W praktyce, regularne kontrole i konserwacja instalacji elektrycznych, zgodne z normami PN-IEC 60364, są kluczowe dla zapewnienia bezpieczeństwa oraz efektywności działania systemów oświetleniowych. Zawsze warto sprawdzić połączenia przed uznaniem, że część jest uszkodzona, co może zaoszczędzić czas i koszty związane z naprawą.
Pytanie 30
Jaką czynność powinno się wykonać podczas pomiaru rezystancji uzwojeń stojana oraz rezystancji izolacji silnika trójfazowego w celu zlokalizowania uszkodzeń?
A. Obciążyć silnik momentem znamionowym
B. Zewrzeć zaciski silnika z zaciskiem ochronnym
C. Podłączyć napięcie zasilające
D. Otworzyć łącznik załączający silnik
Wiesz, załączenie napięcia zasilającego podczas pomiaru rezystancji uzwojeń silnika trójfazowego to naprawdę zły pomysł. Moim zdaniem, taka sytuacja grozi uszkodzeniem sprzętu pomiarowego i może być niebezpieczna dla osoby, która to robi. Mierząc w czasie zasilania, łatwo o błędne odczyty, bo różne zjawiska, jak koronowe czy łukowe przeskoki mogą pokrzyżować nasze plany, szczególnie przy uszkodzonej izolacji. No i pomiar rezystancji uzwojeń powinno się robić tylko przy odłączonym zasilaniu, to naprawdę dobra praktyka według norm bezpieczeństwa, na przykład ISO 50001. W dodatku, obciążanie silnika momentem znamionowym podczas takich pomiarów to głupota, bo nie da się wtedy ocenić stanu izolacji. Dobrze by było rozumieć, że właściwe procedury pomiarowe to nie tylko techniczna konieczność, ale przede wszystkim coś, co ma ogromne znaczenie dla bezpieczeństwa przy pracy z urządzeniami elektrycznymi.
Pytanie 31
Jaką wkładkę topikową należy zastosować zamiast przepalonej wkładki oznaczonej WTS 10A, aby nie zagrażać działaniu ochrony przeciwporażeniowej w przypadku uszkodzenia?
A. WTS o wyższym prądzie znamionowym
B. WTZ o prądzie 10 A
C. WTZ o wyższym prądzie znamionowym
D. WTS o prądzie 10 A
Wybór wkładki WTZ o prądzie 10 A, wkładki WTS o większym prądzie znamionowym lub WTZ o większym prądzie znamionowym wprowadza ryzyko nieprawidłowego działania układów elektrycznych oraz naruszenia zasad bezpieczeństwa. Wkładki WTZ to wkładki zwłoczne, które mają na celu ochronę przed przeciążeniem, ale ich zastosowanie w miejsce wkładki szybkie WTS w obwodach zabezpieczających różnicowo jest niewłaściwe. Użycie wkładki zwłocznej w obwodzie, który wymaga natychmiastowej reakcji w przypadku zwarcia, może prowadzić do opóźnienia w działaniu zabezpieczeń, co naraża użytkowników na ryzyko porażenia prądem. W przypadku wyboru wkładki o większym prądzie znamionowym, może dojść do sytuacji, w której obwód nie zostanie odpowiednio zabezpieczony przed przeciążeniem, co może prowadzić do uszkodzenia instalacji, a nawet do pożaru. Wyższy prąd znamionowy nie zapewnia większego bezpieczeństwa; wręcz przeciwnie, stwarza zagrożenie, ponieważ może prowadzić do zbyt późnej reakcji zabezpieczeń na zwarcie. Dlatego niezwykle ważne jest przestrzeganie standardów projektowania instalacji elektrycznych, takich jak PN-EN 60947-3, które jasno określają wymagania dotyczące doboru wkładek zabezpieczających w zależności od rodzaju zastosowania oraz obciążenia. Niezrozumienie tych zasad może prowadzić do poważnych konsekwencji zarówno w aspekcie bezpieczeństwa, jak i funkcjonalności instalacji elektrycznych.
Pytanie 32
Zamiana przewodu OWY 2,5 mm2 na YKY 2,5 mm2 w odbiorniku ruchomym doprowadzi do
A. podniesienia obciążalności prądowej
B. zmiany wytrzymałości mechanicznej przewodu
C. obniżenia obciążalności prądowej
D. wzrostu wytrzymałości mechanicznej przewodu
Wybór odpowiedzi dotyczącej zmniejszenia obciążalności prądowej przewodu jest błędny, gdyż obciążalność prądowa nie jest bezpośrednio związana z typem przewodu, ale raczej z jego konstrukcją oraz materiałem, z którego został wykonany. W przypadku przewodów YKY, ze względu na zastosowane materiały i budowę, mają one często wyższą obciążalność prądową w porównaniu do OWY, co może prowadzić do fałszywych wniosków o ich wydajności. Ponadto, stwierdzenie, że zmiana przewodu powoduje zmniejszenie mechanicznej wytrzymałości, ignoruje kluczowe różnice w projektowaniu tych przewodów. Przewody YKY, mimo że są sztywniejsze, są również projektowane z myślą o lepszej ochronie przed działaniem czynników zewnętrznych, takich jak wilgoć czy chemikalia, co może podnieść ich długoterminową niezawodność w trudnych warunkach. Kolejną pomyłką jest twierdzenie o zmniejszeniu wytrzymałości mechanicznej. Przewody YKY, mimo dość sztywnej konstrukcji, często stosuje się w przemyśle, gdzie są narażone na intensywne warunki pracy, co wymaga ich wytrzymałości. Logicznym błędem w myśleniu jest założenie, że sztywność oznacza słabość; w rzeczywistości, odpowiedni dobór przewodów do danego zastosowania jest kluczowy. W praktyce, decyzje dotyczące wyboru przewodów powinny opierać się na szczegółowej analizie ich właściwości, zgodności z normami oraz realnym zastosowaniu w danym środowisku.
Pytanie 33
Którą z wymienionych wielkości można zmierzyć przyrządem pokazanym na rysunku?
A. Poziom olśnienia.
B. Natężenie oświetlenia.
C. Strumień świetlny.
D. Barwę światła.
Natężenie oświetlenia jest wielkością, którą możemy zmierzyć przy pomocy luksomierza, który jest przedstawiony na powyższym zdjęciu. Przyrząd ten jest zaprojektowany do określania ilości światła docierającego do danej powierzchni, co jest kluczowe w wielu zastosowaniach, od projektowania wnętrz po inżynierię oświetleniową. Luksomierze są powszechnie wykorzystywane w branży budowlanej i architektonicznej, gdzie odpowiedni poziom oświetlenia jest istotny dla komfortu użytkowników oraz efektywności pracy. Zgodnie z normami ISO, natężenie oświetlenia powinno być dostosowane do specyficznych warunków użytkowych, co czyni pomiar luksomierzem niezbędnym narzędziem dla architektów i projektantów. Na przykład, w biurach wymagane jest natężenie oświetlenia wynoszące od 300 do 500 luksów w zależności od typu wykonywanych zadań. To pokazuje, jak ważne jest precyzyjne określenie natężenia oświetlenia, aby zapewnić odpowiednie warunki pracy.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36

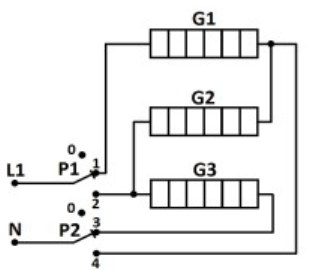

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.
| Położenie przełącznika P1 | Położenie przełącznika P2 | Rezystancja między zaciskami L1 i N w Ω |
|---|---|---|
| 1 | 3 | ∞ |
| 1 | 4 | ∞ |
| 2 | 3 | 44 |
| 2 | 4 | 53 |
A. Wszystkie grzałki są uszkodzone.
B. Uszkodzona jest tylko grzałka G1.
C. Sprawna jest tylko grzałka G3.
D. Wszystkie grzałki są sprawne.
Grzałka G1 została zidentyfikowana jako uszkodzona na podstawie wyników pomiarów rezystancji. W sytuacji, gdy rezystancja wynosi nieskończoność, oznacza to, że nie ma przewodzenia prądu, co potwierdza, że urządzenie nie działa poprawnie. W przypadku grzałek G2 i G3, ich prawidłowe rezystancje wskazują na sprawność. W praktyce, takie pomiary są kluczowe dla oceny stanu technicznego urządzeń grzewczych. Regularne kontrole i pomiary rezystancji są zgodne z dobrą praktyką branżową, zapewniając bezpieczeństwo oraz efektywność działania urządzeń. Właściwe monitorowanie stanu grzałek pozwala na wczesne wykrywanie problemów, co z kolei przyczynia się do zmniejszenia kosztów eksploatacji oraz wydłużenia żywotności sprzętu. W takich sytuacjach zawsze należy kierować się obowiązującymi normami bezpieczeństwa, takimi jak PN-EN 60335-1, które regulują zasady użytkowania urządzeń elektrycznych.
Pytanie 37
Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.
| WYNIKI POMIARÓW | ||
| Numer styku | Przed przełączeniem | Po przełączeniu |
| 1-2 | ∞ | 0 |
| 1-4 | 0 | ∞ |
| 2-3 | 0 | 0 |
| 1-3 | ∞ | 0 |
| 2-4 | ∞ | ∞ |
A. Styki 2-4 są wypalone.
B. Styki 1-4 są sklejone.
C. Styki 1-3 są wypalone.
D. Styki 2-3 są sklejone.
Wybór odpowiedzi, że styki 1-3 są wypalone, nie jest dobry. Gdyby były wypalone, to opór byłby znacznie większy niż 0 Ω, co pokazałoby, że styki są uszkodzone. Zmiany w pomiarach innych par styków sugerują, że działają one normalnie. Oczekiwanie, że wartości oporu będą się zmieniać przy przełączaniu, to znak, że styki funkcjonują jak powinny. Z kolei myślenie o stykach 1-4 jako sklejonych też nie ma sensu, bo nie ma dowodów na to, że obwód jest ciągły w tej parze. Często popełniamy błąd, myląc przyczynę z skutkiem, bazując na niewłaściwych pomiarach. Żeby zdiagnozować styki 2-4 jako wypalone, potrzeba by było bardziej szczegółowego spojrzenia na wyniki i zrozumienia, jak dochodzi do uszkodzeń. Ludzie często mylą objawy z rzeczywistymi usterkami, co prowadzi do nietrafnych wniosków. Ważne w diagnostyce to nie tylko wyciąganie wniosków z wyników, ale też umiejętność ich interpretacji w kontekście teorii obwodów elektrycznych oraz dobranie odpowiednich narzędzi diagnostycznych w zależności od sytuacji. Zrozumienie, jak działają styki i ich rola w obwodach elektrycznych, jest kluczowe przy diagnozowaniu usterek.
Pytanie 38
Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowoprądowymi nie jest zobowiązana do zawierania
A. opisu doboru urządzeń zabezpieczających
B. zasad bezpieczeństwa dotyczących wykonywania prac eksploatacyjnych
C. spisu terminów oraz zakresów testów i pomiarów kontrolnych
D. charakterystyki technicznej instalacji
Odpowiedzi, które wskazują na wykaz terminów oraz zakresów prób i pomiarów kontrolnych, zasady bezpieczeństwa przy wykonywaniu prac oraz charakterystykę instalacji, są błędne. Wydaje mi się, że wszystkie te elementy są super ważne w instrukcjach eksploatacji instalacji elektrycznych. Wykaz terminów i prób mówi nam, jakie testy zrobić i jak często – to kluczowe dla bezpieczeństwa instalacji. Zasady bezpieczeństwa przy pracach eksploatacyjnych to coś, co wszyscy powinni znać, żeby unikać wypadków. A charakterystyka techniczna daje szczegóły na temat tego, jak działają używane urządzenia, bez tego trudno zrozumieć, jak instalacja ma działać. Z perspektywy przepisów, każdy z tych elementów jest mega ważny - wpływa to nie tylko na bezpieczeństwo, ale i na to, jak sprawnie działa cała instalacja. Nie doceniając ich znaczenia, ryzykujemy, że będziemy źle zarządzać instalacjami elektrycznymi, a to po prostu mija się z praktykami w branży.
Pytanie 39
Kontrolę instalacji elektrycznej, znajdującej się w pomieszczeniach o wysokiej wilgotności (75÷100%), w zakresie efektywności ochrony przed porażeniem elektrycznym należy przeprowadzać co najmniej raz na
A. 1 rok
B. 3 lata
C. 4 lata
D. 2 lata
Wybór odpowiedzi związanej z dłuższym okresem między kontrolami, takimi jak 4, 3 czy 2 lata, jest na pierwszy rzut oka kuszący, jednak nie uwzględnia kluczowych aspektów bezpieczeństwa. W pomieszczeniach o wysokiej wilgotności, gdzie ryzyko porażenia prądem jest znacznie wyższe, dłuższe okresy między przeglądami mogą prowadzić do poważnych konsekwencji. Zgodnie z normami bezpieczeństwa, takie jak PN-IEC 60364, regularne kontrole są niezbędne do zapewnienia właściwego stanu instalacji. Pomijanie konieczności corocznych przeglądów może skutkować niezauważonymi uszkodzeniami, które mogą zagrażać życiu. Często błędne rozumienie bezpieczeństwa elektrycznego wynika z mylnego przekonania, że przestarzałe lub nieużywane instalacje nie wymagają regularnych kontroli. Należy jednak pamiętać, że nawet w przypadku rzadkiego użytkowania, instalacje elektryczne mogą ulegać degradacji na skutek wpływu warunków atmosferycznych, korozji czy działania chemikaliów. W praktyce zaniedbanie regularnych przeglądów może prowadzić do poważnych awarii, a nawet pożarów, co jest szczególnie niebezpieczne w pomieszczeniach wilgotnych. Dlatego tak istotne jest, aby przestrzegać zasady corocznych przeglądów, co pozwala na zachowanie wysokiego poziomu ochrony przeciwporażeniowej.
Pytanie 40
Korzystając z tabeli oceń, który wynik badania pozwala wyciągnąć pozytywny wniosek o stanie izolacji jednofazowej instalacji elektrycznej 230 V, 50 Hz.
| Napięcie nominalne obwodu | Napięcie pomiarowe prądu stałego d.c. | Wymagana rezystancja izolacji |
|---|---|---|
| V | MΩ | |
| SELV i PELV | 250 | ≥ 0,5 |
| do 500 V włącznie, w tym FELV | 500 | ≥ 1,0 |
| powyżej 500 V | 1000 | ≥ 1,0 |
| Wynik badania | Napięcie pomiarowe prądu stałego, kV | Rezystancja izolacji, kΩ |
|---|---|---|
| A. | 230 | 1050 |
| B. | 250 | 500 |
| C. | 400 | 1100 |
| D. | 500 | 1000 |
A. A.
B. D.
C. C.
D. B.
Odpowiedź D jest prawidłowa, ponieważ zgodnie z obowiązującymi normami, szczególnie normą PN-EN 60204-1, rezystancja izolacji dla instalacji jednofazowych o napięciu nominalnym do 500 V powinna wynosić co najmniej 1,0 MΩ. W przypadku badania przedstawionego w odpowiedzi D, rezystancja izolacji wynosi 1000 kΩ, co jest równoważne 1 MΩ, a więc spełnia wymagania normatywne. W praktyce oznacza to, że instalacja elektryczna jest w dobrym stanie, a ryzyko wystąpienia awarii izolacji lub porażenia prądem jest zminimalizowane. Istotne jest, aby regularnie przeprowadzać pomiary rezystancji izolacji, aby zapewnić bezpieczeństwo użytkowników oraz prawidłowe funkcjonowanie urządzeń elektrycznych. Normy te mają na celu nie tylko ochronę przed porażeniem prądem, ale także zapobieganie uszkodzeniom sprzętu w wyniku niewłaściwej izolacji. Utrzymywanie odpowiedniej izolacji w instalacjach elektrycznych jest kluczowym elementem zarządzania bezpieczeństwem w każdym obiekcie.
