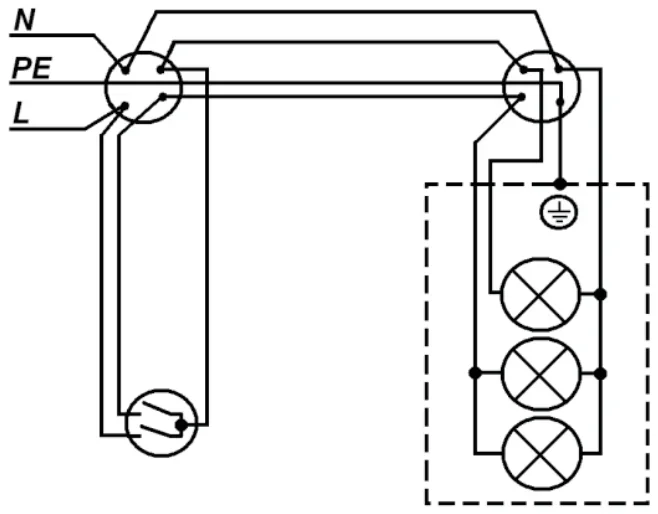

W instalacji elektrycznej, której schemat przedstawiono na rysunku, błędnie podłączono
A. łącznik.
B. przewody zasilające.
C. żyrandol.
D. przewód ochronny.
Pytanie z egzaminu CKE, październik 2013 (arkusz E.08-X-13.10).
Dlaczego właściwie łącznik jest błędnie podłączony? To często spotykany problem w instalacjach, szczególnie tych starszych lub wykonywanych przez niedoświadczonych elektryków. Łącznik powinien przerywać przewód fazowy, a nie neutralny czy ochronny. W przeciwnym razie, nawet przy wyłączonym łączniku, w oprawce żyrandola może być napięcie, co stwarza ryzyko porażenia. To jest niezgodne z normami, takimi jak PN-HD 60364-4-41, które wyraźnie określają, że przewód fazowy musi być kontrolowany. Praktycznie rzecz biorąc, poprawne podłączenie łącznika zwiększa bezpieczeństwo użytkowników, a także zapewnia dłuższą żywotność urządzeń podłączonych do sieci. Z mojego doświadczenia, zawsze warto zweryfikować, czy łączniki są poprawnie podłączone podczas przeglądów instalacji, zwłaszcza w budynkach starszej daty.
Przyjrzyjmy się, dlaczego pozostałe odpowiedzi są niepoprawne. Zacznijmy od żyrandola. W przedstawionym schemacie nie ma błędu w podłączeniu żyrandola, ponieważ jego podłączenie nie wpływa bezpośrednio na bezpieczeństwo instalacji, o ile przewody są prawidłowo zidentyfikowane i podłączone. Żyrandol może działać poprawnie, nawet jeśli łącznik jest źle podłączony, co może mylić wielu początkujących. Przewody zasilające w schemacie są zazwyczaj odpowiednio zabezpieczone i ułożone zgodnie z dobrą praktyką instalacyjną. Kluczowe jest, by przewód fazowy i neutralny były odpowiednio oznaczone i podłączone, co w tym przypadku nie jest głównym problemem. Wreszcie, przewód ochronny jest kluczowy dla zabezpieczenia przed porażeniem, ale w omawianym schemacie jego błędne podłączenie nie jest kluczowym problemem, ponieważ schemat skupia się na błędnym połączeniu łącznika. Należy pamiętać, że typowym błędem myślowym jest zakładanie, że każdy element musi być źle podłączony, gdy w rzeczywistości główny problem może tkwić w jednym kluczowym elemencie instalacji. Dlatego analiza każdego komponentu w kontekście całej instalacji jest taka ważna.
