Question 1

ELE.01 Pytanie 361

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Jak zmieni się napięcie Uw i natężenie prądu 1A w układzie ładowania akumulatora, którego schemat przedstawiono na rysunku, po przełączeniu przełącznika P z pozycji III w pozycję V?

Answer

A. UW wzrośnie, IA zmaleje.

B. UW zmaleje, IA wzrośnie.

C. UW wzrośnie, IA wzrośnie.

D. UW zmaleje, IA zmaleje.

Question 2

ELE.01 Pytanie 362

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Co oznacza skrót SELV?

Answer

A. Linię napowietrzną izolowaną.

B. Wyłącznik selektywny.

C. Bardzo niskie napięcie bezpieczne.

D. Głowicę kablową z tworzyw sztucznych.

Question 3

ELE.01 Pytanie 363

Kategorie: Obwody elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Dla obwodu przedstawionego na schemacie wyznacz wskazanie amperomierza A i woltomierza V₃.

Answer

A. I = 1,5 A, UV3 = 0,45 V

B. I = 0,2 A, UV3 = 0,6 V

C. I = 0,5 A, UV3 = 0,15 V

D. I = 1,0 A, UV3 = 0,3 V

Question 4

ELE.01 Pytanie 364

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

Rozpiętość przęsła linii napowietrznej, to odległość pozioma między

Answer

A. osiami sąsiednich konstrukcji wsporczych.

B. dwoma słupami krańcowymi.

C. dwiema sąsiednimi liniami elektroenergetycznymi.

D. słupem linii a złączem zasilającym budynku.

Question 5

ELE.01 Pytanie 365

Kategorie: Obwody elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Jeśli w układzie prądowym przedstawionym na rysunku, napięcie dotykowe dopuszczalne długotrwale nie może przekroczyć 50 V, to maksymalna wartość rezystancji uziemienia RA wynosi

A. 5 Ω

B. 23 Ω

C. 500 Ω

D. 2 300 Ω

Answer

A. Transduktor.

Answer

A. mostek Thomsona.

Answer

A. obcowzbudnego skompensowanego.

Answer

A. Cyfrą 3

Answer

A. Stycznika 2.

Answer

A. OW 3×2,5 mm2

Answer

A. U1 i V1, U1 i W1, V1 i W1 oraz między U1, V1, W1 a korpusem silnika.

B. U2 i V2, U2 i W2, V2 i W2 po uprzednim zwarciu końcówek U1, V1, W1.

C. U1 i V1, U1 i W1 V1 i W1 po uprzednim zwarciu końcówek U2, V2, W2.

D. U1 i U2, V1 i V2, W1 i W2 oraz między U2, V2, W2 a korpusem silnika.

Answer

A. Uszkodzenie słuchu wywołane powstaniem fali dźwiękowej dużej częstotliwości.

B. Zatrzymanie akcji serca wskutek działania pola elektrycznego o dużym natężeniu.

C. Porażenie prądem elektrycznym w wyniku przebicia izolacji.

D. Zranienie ciała wywołane działaniem dużych sił dynamicznych.

Answer

A. zastosować sztuczne oddychanie.

B. unieruchomić złamaną rękę.

C. podać środki przeciwbólowe.

D. przyłożyć zimny okład na czoło.

Answer

A. Charakterystyka wyzwalania.

B. Znamionowy prąd różnicowy.

C. Prąd znamionowy.

D. Trwałość łączeniowa.

Answer

A. uniwersalnego.

Answer

A. Z przewodem fazowym L1.

Answer

A. zwiększeniem prędkości obrotowej silnika.

B. wzrostem temperatury uzwojeń stojana silnika i w konsekwencji zapaleniem się silnika.

C. przeciążeniem sieci zasilającej.

D. pojawieniem się napięcia na obudowie i porażeniem pracownika.

Answer

A. urządzeń zabezpieczających.

B. szczotek i szczotkotrzymaczy.

C. połączeń elementów urządzenia.

D. ustawienia zabezpieczeń.

Answer

A. zanik jednej fazy zasilającej.

B. przeciążenie silnika.

C. uszkodzenie wentylatora.

D. zatarcie łożysk na wale.

Answer

A. Z żyłami jednodrutowymi w izolacji i powłoce polwinitowej, wtynkowe.

B. Jednożyłowe wielodrutowe giętkie w izolacji polwinitowej.

C. Oponowe mieszkaniowe płaskie w izolacji i oponie polwinitowej, giętkie.

D. Z żyłami jednodrutowymi w izolacji i powłoce polwinitowej, płaskie.

Answer

A. wodoszczelnej (W).

Answer

A. Rdzeń magnetyczny.

Answer

A. podnoszenia i przesuwania bram.

B. wprasowywania łożysk w samochodach.

C. napędu wysokoobrotowych prądnic synchronicznych.

D. napędu walcarek w przemyśle hutniczym.

Answer

A. zabezpieczenie nadprądowe.

B. zabezpieczenie różnicowoprądowe.

C. wyzwalacz zanikowy.

D. transformator separacyjny.

Answer

A. Ściągacz izolacji z obcinaczem.

B. Wkrętak z odpowiednią końcówką.

C. Szczypce wydłużone okrągłe.

D. Kleszcze uniwersalne.

Answer

A. zwarcia w instalacji.

B. zbytniego obciążenia prądem.

C. chwilowego przepięcia.

D. zaniku jednej z faz.

Answer

A. Łożysko toczne.

Answer

A. Uzwojenie wirnika.

Answer

A. 1050, 1350, 1650

Answer

A. I = 4,0 A

Answer

A. Rodzaj materiału żyły uzwojenia.

Answer

A. Uziemianie.

Answer

A. Podtrzymanie przycisku zwiernego.

B. Załączenie odbiornika dużej mocy.

C. Wyłączenie odbiornika dużej mocy.

D. Blokadę elektryczną w układzie.

Answer

A. Zwiększenie oddawanej mocy.

B. Zwiększenie momentu obrotowego.

C. Zmniejszenie prędkości obrotowej.

D. Zmniejszenie temperatury silnika.

Answer

A. indukcyjnego trójfazowego.

B. bocznikowego prądu stałego.

C. indukcyjnego jednofazowego.

D. szeregowego prądu stałego.

Question 6

ELE.01 Pytanie 366

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Odbiornik trójfazowy pracuje w warunkach znamionowych (U_N = 400 V/50 Hz; P_N = 3,2 kW; cos φ_N = 0,8 ind). Ile wyniesie wartość natężenia prąd pobieranego z sieci?

A. 5,8 A

B. 17,3 A

C. 3,3 A

D. 10,0 A

Question 7

ELE.01 Pytanie 367

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Które urządzenie elektryczne pozwala mierzyć duże wartości prądu sinusoidalnie zmiennego miernikami o niskich zakresach pomiarowych?

Question 8

ELE.01 Pytanie 368

Kategorie: Obwody elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Do pomiaru rezystancji uzwojeń metoda techniczną stosuje się

Question 9

ELE.01 Pytanie 369

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono tabliczkę zaciskową silnika

Question 10

ELE.01 Pytanie 370

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Którą cyfrą oznaczono tarczę łożyskową silnika na ilustracji?

Question 11

ELE.01 Pytanie 371

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

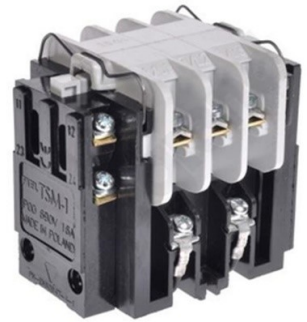

Parametry techniczne którego stycznika z tabeli odpowiadają przedstawionemu na ilustracji?

Stycznik Znamionowy prąd pracy Liczba styków NO Liczba styków NC
1. 31 A 4 0
2. 31 A 3 1
3. 40 A 3 1
4. 40 A 4 0

Question 12

ELE.01 Pytanie 372

Kategorie: Instalacje i aparatura Materiały i narzędzia

Montaż i obsługa maszyn i urz…

Jakie oznaczenie posiada przewód przedstawiony na rysunku?

Question 13

ELE.01 Pytanie 373

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

W trójfazowym silniku asynchronicznym klatkowym, w którym wyprowadzone są na tabliczkę zaciskową końcówki: Ul, U2, VI, V2, Wl, W2 uzwojeń stojana, a na korpusie znajduje się zacisk PE, pomiary rezystancji izolacji należy wykonać między zaciskami

Question 14

ELE.01 Pytanie 374

Kategorie: Instalacje i aparatura Pomiary elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

W głównej rozdzielnicy zasilającej halę przemysłową zainstalowano pośredni układ pomiaru natężenia prądu. Co zagraża pracownikowi, który niezgodnie z przepisami chce zdemontować amperomierz bez wyłączania napięcia zasilającego?

Question 15

ELE.01 Pytanie 375

Kategorie: Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Elektryk uległ wypadkowi. Ma złamaną rękę, krwotok z nosa i nie oddycha. W pierwszej kolejności w ramach pomocy przedmedycznej należy

Question 16

ELE.01 Pytanie 376

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

Który z wymienionych parametrównie dotyczy wyłącznika różnicowoprądowego?

Question 17

ELE.01 Pytanie 377

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono wirnik silnika

Question 18

ELE.01 Pytanie 378

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów poślizg wirnika jest największy?

A. IV

B. III

C. I

D. II

Question 19

ELE.01 Pytanie 379

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Z którym przewodem układu sieci TN-S, należy połączyć obudowę silnika jak na przedstawionym schemacie?

Question 20

ELE.01 Pytanie 380

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Podczas montażu silnika indukcyjnego trójfazowego został przerwany przewód PE. Może to skutkować

Question 21

ELE.01 Pytanie 381

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Do zakresu oględzin w czasie ruchu urządzeń napędowych należy sprawdzenie

Question 22

ELE.01 Pytanie 382

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Jedną z przyczyn przegrzania uzwojeń silnika indukcyjnego klatkowego, obciążonego mocą znamionową i pobierającego prąd znamionowy, może być

Question 23

ELE.01 Pytanie 383

Kategorie: Instalacje i aparatura Materiały i narzędzia

Montaż i obsługa maszyn i urz…

Które przewody oznacza się symbolem YDYt?

Question 24

ELE.01 Pytanie 384

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Stopień ochrony IP 44 silnika elektrycznego odpowiada rodzajowi obudowy

Question 25

ELE.01 Pytanie 385

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

W trakcie rozruchu z wykorzystaniem przełącznika gwiazda-trójkąt, prąd rozruchowy silnika indukcyjnego klatkowego osiąga wartość

A. 3•IN

B. 7•IN

C. 5•IN

D. 8•IN

Question 26

ELE.01 Pytanie 386

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiony został transformator trójfazowy Jaki element transformatora wskazuje strzałka?

Question 27

ELE.01 Pytanie 387

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Silniki indukcyjne liniowe są stosowane między innymi w urządzeniach do

Question 28

ELE.01 Pytanie 388

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Jeśli w sieci zasilającej silnik indukcyjny zdarzają się zaniki napięcia, to w celu ochrony przed niekontrolowanym samoistnym rozruchem silnika po ponownym pojawieniu się napięcia należy zastosować w układzie zasilania

Question 29

ELE.01 Pytanie 389

Kategorie: Instalacje i aparatura Materiały i narzędzia

Montaż i obsługa maszyn i urz…

Które z wymienionych narzędzi jest niezbędne do wykonania podłączenia oprawy oświetleniowej za pomocą złączek przedstawionych na rysunku?

Question 30

ELE.01 Pytanie 390

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

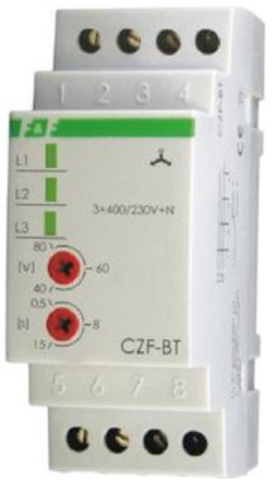

Zadaniem przedstawionego na fotografii aparatu jest odłączenie napięcia w przypadku

Question 31

ELE.01 Pytanie 391

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Który element przedstawiono na rysunku?

Question 32

ELE.01 Pytanie 392

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Który z wymienionych elementów nie występuje w asynchronicznych silnikach jednofazowych?

Question 33

ELE.01 Pytanie 393

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Prądnicę tachometryczną prądu stałego zastosowano jako czujnik prędkości silnika elektrycznego. Charakterystykę przetwarzania tej prądnicy przedstawiono na rysunku. Jakim wartościom prędkości obrotowej silnika (w obrotach na minutę) odpowiadają kolejne pomiary napięcia prądnicy tachometrycznej: 7 V, 9 V, 11 V?

Question 34

ELE.01 Pytanie 394

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Każda faza trójfazowego odbiornika symetrycznego połączonego w gwiazdę składa się z szeregowo połączonych elementów: R = 60 Ω oraz X_C = 80 Ω. Odbiornik zasilany jest z sieci trójfazowej 400 V/230 V, f = 50 Hz. Oblicz prądy przewodowe.

Question 35

ELE.01 Pytanie 395

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Który parametr transformatora trójfazowego oznaczony jest symbolem Dy5 na jego tabliczce znamionowej?

Question 36

ELE.01 Pytanie 396

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Jaki środek ochrony przeciwporażeniowej przed dotykiem bezpośrednim jest stosowany w instalacjach elektrycznych o napięciu do 1 kV?

Question 37

ELE.01 Pytanie 397

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

Którą z wymienionych funkcji można zrealizować za pomocą jednego pomocniczego styku NO stycznika?

Question 38

ELE.01 Pytanie 398

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Którą klasę ochronności posiada urządzenie elektryczne opatrzone przedstawionym symbolem graficznym?

A. III

B. 0

C. I

D. II

Question 39

ELE.01 Pytanie 399

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

W instalacji domowej w urządzeniu AGD pracuje w warunkach znamionowych silnik jednofazowy komutatorowy małej mocy. Jakie zakłócenie w pracy tego silnika nastąpi, jeśli do tej samej instalacji zostanie podłączony grzejnik dużej mocy?

Question 40

ELE.01 Pytanie 400

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono połączenie tabliczki zaciskowej silnika małej mocy

Filtrowanie pytań

Jak zmieni się napięcie Uw i natężenie prądu 1A w układzie ładowania akumulatora, którego schemat przedstawiono na rysunku, po przełączeniu przełącznika P z pozycji III w pozycję V?

Co oznacza skrót SELV?

Dla obwodu przedstawionego na schemacie wyznacz wskazanie amperomierza A i woltomierza V3.

Rozpiętość przęsła linii napowietrznej, to odległość pozioma między

Jeśli w układzie prądowym przedstawionym na rysunku, napięcie dotykowe dopuszczalne długotrwale nie może przekroczyć 50 V, to maksymalna wartość rezystancji uziemienia RA wynosi

Odbiornik trójfazowy pracuje w warunkach znamionowych (UN = 400 V/50 Hz; PN = 3,2 kW; cos φN = 0,8 ind). Ile wyniesie wartość natężenia prąd pobieranego z sieci?

Które urządzenie elektryczne pozwala mierzyć duże wartości prądu sinusoidalnie zmiennego miernikami o niskich zakresach pomiarowych?

Do pomiaru rezystancji uzwojeń metoda techniczną stosuje się

Na rysunku przedstawiono tabliczkę zaciskową silnika

Którą cyfrą oznaczono tarczę łożyskową silnika na ilustracji?

Parametry techniczne którego stycznika z tabeli odpowiadają przedstawionemu na ilustracji? StycznikZnamionowy prąd pracyLiczba styków NOLiczba styków NC1.31 A402.31 A313.40 A314.40 A40

Jakie oznaczenie posiada przewód przedstawiony na rysunku?

W trójfazowym silniku asynchronicznym klatkowym, w którym wyprowadzone są na tabliczkę zaciskową końcówki: Ul, U2, VI, V2, Wl, W2 uzwojeń stojana, a na korpusie znajduje się zacisk PE, pomiary rezystancji izolacji należy wykonać między zaciskami

W głównej rozdzielnicy zasilającej halę przemysłową zainstalowano pośredni układ pomiaru natężenia prądu. Co zagraża pracownikowi, który niezgodnie z przepisami chce zdemontować amperomierz bez wyłączania napięcia zasilającego?

Elektryk uległ wypadkowi. Ma złamaną rękę, krwotok z nosa i nie oddycha. W pierwszej kolejności w ramach pomocy przedmedycznej należy

Który z wymienionych parametrównie dotyczy wyłącznika różnicowoprądowego?

Na rysunku przedstawiono wirnik silnika

Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów poślizg wirnika jest największy?

Z którym przewodem układu sieci TN-S, należy połączyć obudowę silnika jak na przedstawionym schemacie?

Podczas montażu silnika indukcyjnego trójfazowego został przerwany przewód PE. Może to skutkować

Do zakresu oględzin w czasie ruchu urządzeń napędowych należy sprawdzenie

Jedną z przyczyn przegrzania uzwojeń silnika indukcyjnego klatkowego, obciążonego mocą znamionową i pobierającego prąd znamionowy, może być

Które przewody oznacza się symbolem YDYt?

Stopień ochrony IP 44 silnika elektrycznego odpowiada rodzajowi obudowy

W trakcie rozruchu z wykorzystaniem przełącznika gwiazda-trójkąt, prąd rozruchowy silnika indukcyjnego klatkowego osiąga wartość

Na rysunku przedstawiony został transformator trójfazowy Jaki element transformatora wskazuje strzałka?

Silniki indukcyjne liniowe są stosowane między innymi w urządzeniach do

Jeśli w sieci zasilającej silnik indukcyjny zdarzają się zaniki napięcia, to w celu ochrony przed niekontrolowanym samoistnym rozruchem silnika po ponownym pojawieniu się napięcia należy zastosować w układzie zasilania

Które z wymienionych narzędzi jest niezbędne do wykonania podłączenia oprawy oświetleniowej za pomocą złączek przedstawionych na rysunku?

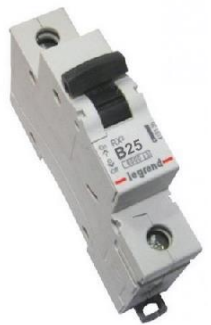

Zadaniem przedstawionego na fotografii aparatu jest odłączenie napięcia w przypadku

Który element przedstawiono na rysunku?

Który z wymienionych elementów nie występuje w asynchronicznych silnikach jednofazowych?

Każda faza trójfazowego odbiornika symetrycznego połączonego w gwiazdę składa się z szeregowo połączonych elementów: R = 60 Ω oraz XC = 80 Ω. Odbiornik zasilany jest z sieci trójfazowej 400 V/230 V, f = 50 Hz. Oblicz prądy przewodowe.

Który parametr transformatora trójfazowego oznaczony jest symbolem Dy5 na jego tabliczce znamionowej?

Jaki środek ochrony przeciwporażeniowej przed dotykiem bezpośrednim jest stosowany w instalacjach elektrycznych o napięciu do 1 kV?

Którą z wymienionych funkcji można zrealizować za pomocą jednego pomocniczego styku NO stycznika?

Którą klasę ochronności posiada urządzenie elektryczne opatrzone przedstawionym symbolem graficznym?

W instalacji domowej w urządzeniu AGD pracuje w warunkach znamionowych silnik jednofazowy komutatorowy małej mocy. Jakie zakłócenie w pracy tego silnika nastąpi, jeśli do tej samej instalacji zostanie podłączony grzejnik dużej mocy?

Na rysunku przedstawiono połączenie tabliczki zaciskowej silnika małej mocy

Dla obwodu przedstawionego na schemacie wyznacz wskazanie amperomierza A i woltomierza V₃.

Odbiornik trójfazowy pracuje w warunkach znamionowych (U_N = 400 V/50 Hz; P_N = 3,2 kW; cos φ_N = 0,8 ind). Ile wyniesie wartość natężenia prąd pobieranego z sieci?

Parametry techniczne którego stycznika z tabeli odpowiadają przedstawionemu na ilustracji?

Stycznik Znamionowy prąd pracy Liczba styków NO Liczba styków NC
1. 31 A 4 0
2. 31 A 3 1
3. 40 A 3 1
4. 40 A 4 0

Każda faza trójfazowego odbiornika symetrycznego połączonego w gwiazdę składa się z szeregowo połączonych elementów: R = 60 Ω oraz X_C = 80 Ω. Odbiornik zasilany jest z sieci trójfazowej 400 V/230 V, f = 50 Hz. Oblicz prądy przewodowe.
