Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Arkusze praktyczne ELE.01 (21 arkuszy)

ELE.01Pytanie 401

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Skuteczność ochrony domowej instalacji elektrycznej, zabezpieczonej zwłocznym bezpiecznikiem (k = 2,5) o prądzie znamionowym 16 A, zapewnia pętla zwarcia o impedancji

A. równej 4,6 Ohm

B. <= 4,6 Ohm

C. <= 5,75 Ohm

D. równej 5,75 Ohm

ELE.01Pytanie 402

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Do której grupy maszyn elektrycznych zalicza się silnik bocznikowy?

A. Prądu przemiennego.

B. Synchronicznych.

C. Prądu stałego.

D. Uniwersalnych.

ELE.01Pytanie 403

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Na podstawie symbolu rodzaju pracy S3 60 oraz czasu trwania cyklu t₀ = 10 min, określ ile powinien wynosić czas postoju silnika pomiędzy kolejnymi włączeniami.

A. 4 minuty.

B. 10 minut.

C. 6 minut.

D. 3 minuty.

ELE.01Pytanie 404

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Który z wymienionych typów wirników stosuje się w silnikach indukcyjnych trójfazowych?

A. Głębokożłobkowy.

B. Jawnobiegunowy.

C. Kubkowy.

D. Tarczowy.

ELE.01Pytanie 405

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Na rysunku przedstawiono schemat żarówki zasilanej ze sterownika prądu przemiennego. Przy jakim kącie wysterowania tyrystorów żarówka będzie świecić najjaśniej?

A. 45°

B. 0°

C. 90°

D. 60°

ELE.01Pytanie 406

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

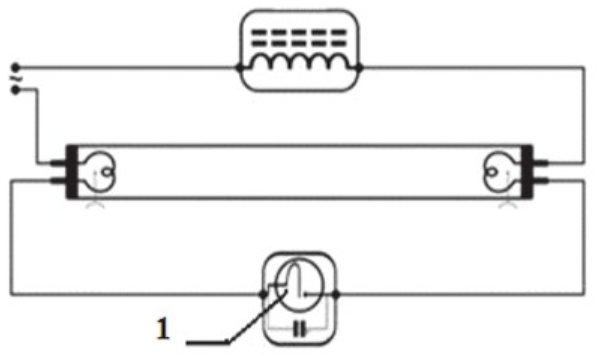

Na rysunku zamieszczono antystroboskopowy układ połączeń dwóch lamp. Który z elementów układu wprowadza przesunięcie fazowe potrzebne do zlikwidowania efektu stroboskopowego?

A. Kondensator 1

B. Dławik 2

C. Zapłonnik 3

D. Kondensator 4

ELE.01Pytanie 407

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Zacisk znajdujący się na obudowie przyłączonego do sieci TT silnika należy połączyć z

A. obudową innego urządzenia.

B. zaciskiem N wyłącznika różnicowoprądowego.

C. uziomem ochronnym sieci.

D. punktem neutralnym transformatora.

ELE.01Pytanie 408

Montaż i obsługa maszyn i urz…

Kategorie: Bezpieczeństwo i ochrona

U pracownika stwierdzono utratę przytomności przy zachowanym oddechu. W ramach udzielania pierwszej pomocy należy wezwać pogotowie ratunkowe, a poszkodowanego ułożyć w pozycji

A. leżącej na plecach z nogami ułożonymi wyżej.

B. bocznej z nogami ułożonymi wyżej.

C. bocznej ustalonej.

D. leżącej na plecach z nogami na tym samym poziomie.

ELE.01Pytanie 409

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Na rysunku przedstawiono schemat układu sterowania stycznika załączającego silnik trójfazowy. Przy sprawdzaniu poprawności wykonania montażu tego układu z dokumentacją należy między innymi sprawdzić czy

Schemat obwodu sterowania 230 V AC: L, N, przyciski Z i W, styk podtrzymania SP oraz cewka stycznika K.

A. kolor izolacji przewodów łączących jest żółto-zielony.

B. napięcie znamionowe cewki użytego stycznika wynosi 230 V.

C. końcówki przewodów mają wykonane oczka.

D. do każdego zacisku urządzeń przyłączony jest tylko jeden przewód.

ELE.01Pytanie 410

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Silnik asynchroniczny pracujący w układzie Dahlandera

A. ogranicza prąd rozruchowy silnika.

B. umożliwia uzyskanie dwóch prędkości obrotowych w stosunku 1:2.

C. umożliwia łagodny rozruch silnika.

D. umożliwia płynną regulację prędkości obrotowej silnika.

ELE.01Pytanie 411

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

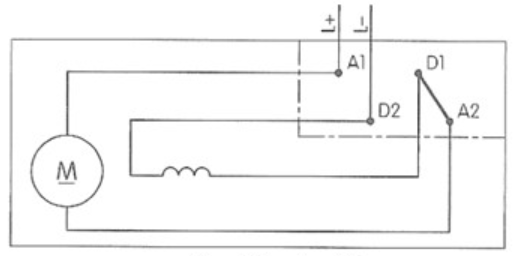

W silniku szeregowym prądu stałego uruchomionym pierwszy raz po przeprowadzonej konserwacji stwierdzono nieprawidłowy kierunek obrotów. Przyczyną tego jest

A. odwrotne połączenie rozrusznika.

B. zmieniona biegunowość napięcia zasilającego.

C. błędne połączenie uzwojeń wzbudzenia i twornika.

D. złe ustawienie szczotek.

ELE.01Pytanie 412

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Jakie materiały stosowane są do wykonania pierścieni ślizgowych silników indukcyjnych pierścieniowych?

A. Stopy miedzi z dodatkami.

B. Stopy aluminium.

C. Materiały metalowo-grafitowe.

D. Staliwo polerowane.

ELE.01Pytanie 413

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

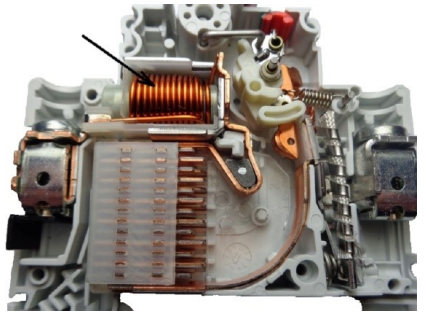

Jaką funkcję pełni wyzwalacz elektromagnetyczny w wyłączniku silnikowym?

A. Kompensuje moc bierną.

B. Reguluje prąd w obwodzie.

C. Utrzymuje styki w pozycji zamkniętej.

D. Zabezpiecza przed skutkami zwarć.

ELE.01Pytanie 414

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Jakie jest przeznaczenie odłącznika w stacji elektroenergetycznej 15/04 kV?

A. Ochrona przed skutkami przepięć atmosferycznych.

B. Stworzenie przerwy bezpieczeństwa po wyłączeniu rozdzielnicy.

C. Kompensacja mocy biernej pobieranej przez odbiorniki.

D. Wyłączenie prądów zwarciowych i przeciążeniowych.

ELE.01Pytanie 415

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Urządzenie przestawione na zdjęciu służy do

Trójramienny ściągacz mechaniczny z centralną śrubą dociskową do zdejmowania łożysk z wału.

A. demontażu łożysk.

B. montażu łożysk.

C. odkręcania śrub.

D. obróbki skrawaniem metali.

ELE.01Pytanie 416

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Na którym rysunku przedstawiono przekształtnik spawalniczy z prostownikiem diodowym i przerywaczemtranzystorowym?

ELE.01Pytanie 417

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Pomiary elektryczne Bezpieczeństwo i ochrona

Do pomiaru rezystancji izolacji elektrycznej o napięciu znamionowym 110 V należy użyć miernika o napięciu probierczym

A. 500 V

B. 800 V

C. 1500 V

D. 1000 V

ELE.01Pytanie 418

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Narzędzie przestawione na ilustracji przeznaczone jest do

A. nacinania gwintów zewnętrznych.

B. radełkowania.

C. skrobania.

D. nacinania gwintów wewnętrznych.

ELE.01Pytanie 419

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Która z wymienionych czynności powinna być wykonana w kolejnym etapie demontażu, obejmującego wyjęcie wirnika w silniku przedstawionym na ilustracji, po zdjęciu przewietrznika?

A. Wykręcenie szpilek.

B. Wykręcenie dławików izolacyjnych.

C. Odkręcenie łap.

D. Zbicie tarcz łożyskowych.

ELE.01Pytanie 420

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Która maszyna elektryczna jest wykorzystywana w układach automatycznej regulacji do przekształcania sygnału elektrycznego na przemieszczenie mechaniczne?

A. Silnik wykonawczy.

B. Prądnica tachometryczna.

C. Wzmacniacz elektromaszynowy.

D. Autotransformator.

ELE.01Pytanie 421

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Koszt robocizny przy wymianie zespołu sterującego wynosi 500 zł. Nowy zespół kosztuje 1000 zł, a regenerowany jest o 20% tańszy. Zysk naliczany od sumy kosztów robocizny i materiałów w przypadku wymiany zespołu nowego wynosi 10% a w przypadku zespołu regenerowanego 20%. Jaki jest koszt całkowity tańszego rozwiązania?

A. 1 800 zł

B. 1 560 zł

C. 1 430 zł

D. 1 650 zł

ELE.01Pytanie 422

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne

Jakie jest główne zadanie uzwojenia kompensacyjnego w maszynie prądu stałego?

A. Wytworzenie zmiennego pola magnetycznego.

B. Wytworzenie stałego pola magnetycznego.

C. Likwidowanie oddziaływania twornika w strefie neutralnej.

D. Likwidowanie oddziaływania twornika w strefie biegunów głównych.

ELE.01Pytanie 423

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Którego z wymienionych materiałów używa się do wykonywania elementu grzejnego?

A. Miedzi.

B. Srebra.

C. Aluminium.

D. Wolframu.

ELE.01Pytanie 424

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Jakiej wielkości fizycznej nie można zmierzyć miernikiem przedstawionym na rysunku?

A. Wartości skutecznej napięcia.

B. Pojemności elektrycznej kondensatora.

C. Rezystancji izolacji.

D. Częstotliwości przebiegu.

ELE.01Pytanie 425

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Zakres zadziałania zabezpieczenia przeciążeniowego wyłącznika silnikowego należy nastawić na poziomie

A. 1,10 IN

B. 1,20 IN

C. 1,25 IN

D. 1,15 IN

ELE.01Pytanie 426

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

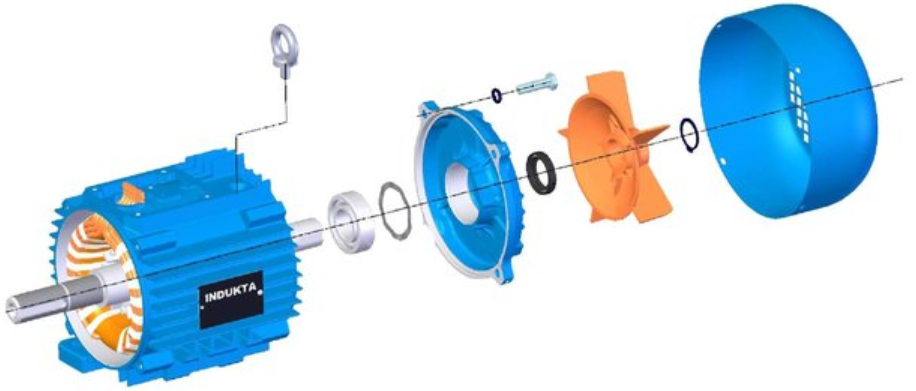

Którą cyfrą oznaczono tarczę łożyskową silnika na ilustracji?

Cyfrą 4

Cyfrą 2

Cyfrą 1

Cyfrą 3

ELE.01Pytanie 427

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Na schemacie przedstawiono uzwojenia stojana silnika indukcyjnego połączone w

Schemat uzwojeń stojana silnika trójfazowego: końce uzwojeń połączone z początkami następnych, tworząc połączenie w trójkąt.

A. trójkąt.

B. gwiazdę bez dostępnego punktu zerowego.

C. zygzak.

D. gwiazdę z dostępnym punktem zerowym.

ELE.01Pytanie 428

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

W obwodzie przedstawionym na rysunku, w chwili t=0 zamknięto przełącznik SW. Który element znajduje się w miejscu wskazanym strzałką, jeżeli natężenie prądu w obwodzie zmienia się według krzywej przedstawionej na wykresie?

ELE.01Pytanie 429

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Należy wykonać 2 km prostego odcinka linii napowietrznej 0,4 kV, 3-fazowej czteroprzewodowej, w której słupy należy rozstawić co 20 m. Wskaż prawidłowe zestawienie podstawowych materiałów.

Specyfikacja	Jednostka miary	A.	B.	C.	D.
Słup przelotowy	szt.	55	88	99	109
Słup krańcowy	szt.	2	2	2	2
Izolator wsporczy	szt.	210	303	404	400
Przewód AL. 70 mm²	szt.	4120	5000	8240	6200

ELE.01Pytanie 430

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Na rysunku przedstawiono izolator przepustowy na napięcie znamionowe 15 kV, wykorzystywany do przeprowadzenia szyn przez ścianę w budynku rozdzielni. W jakich warunkach powinien być eksploatowany ten izolator?

A. Częścią I i II na zewnątrz budynku.

B. Częścią I na zewnątrz budynku, częścią II wewnątrz budynku.

C. Częścią I i II wewnątrz budynku.

D. Częścią I wewnątrz budynku, częścią II na zewnątrz budynku.

ELE.01Pytanie 431

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

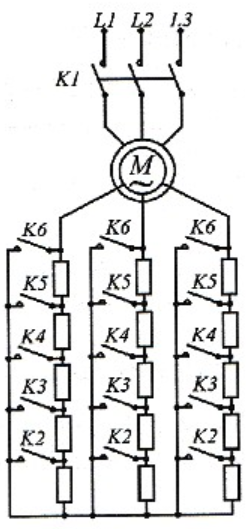

Jaka może być przyczyna uruchamiania się silnika indukcyjnego pierścieniowego przy otwartym rozruszniku?

A. Zwarcie w uzwojeniu wirnika.

B. Przerwa w uzwojeniu stojana.

C. Zmieniona kolejność połączenia dwóch faz.

D. Zakleszczenie się szczotek w obsadach szczotkowych.

ELE.01Pytanie 432

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

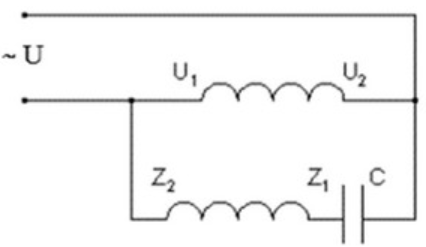

Do których zacisków jednofazowego silnika indukcyjnego należy podłączyć miernik, aby zmierzyć rezystancję uzwojenia pomocniczego?

A. Z1 - Z2

B. U1 - U2

C. Z1 - PE

D. U1 - PE

ELE.01Pytanie 433

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Jaką funkcję w urządzeniach elektrycznych pełni element przedstawiony na rysunku?

A. Zabezpiecza urządzenie przed samorozruchem.

B. Służy do wyłączania uzwojenia rozruchowego.

C. Zabezpiecza urządzenie przed przegrzaniem.

D. Służy do ochrony przeciwporażeniowej.

ELE.01Pytanie 434

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Którą operację logiczną realizuje układ sterowania, którego schemat zamieszczono na rysunku?

A. Negacji.

B. Koniunkcji.

C. Implikacji.

D. Alternatywy.

ELE.01Pytanie 435

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Który z wymienionych przewodów instalacyjnych ma żyłę jednodrutową?

A. H05V-U

B. H05V-R

C. H05V-K

D. H05V-F

ELE.01Pytanie 436

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Na rysunku przedstawiono schemat elektryczny

Schemat czterobiegunowego wyłącznika różnicowoprądowego z zaciskami 1, 3, 5, N oraz 2, 4, 6, N, przekładnikiem sumującym i przyciskiem testowym T.

A. wyłącznika silnikowego.

B. przekaźnika zmierzchowego.

C. wyłącznika różnicowoprądowego.

D. przekaźnika bistabilnego.

ELE.01Pytanie 437

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Przedstawiony na rysunku osprzęt kablowy to

A. mufa z rur termokurczliwych.

B. głowica olejowa napowietrzna.

C. mufa żeliwna przelotowa.

D. głowica olejowa wnętrzowa.

ELE.01Pytanie 438

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Jaki skutek spowoduje przerwanie przewodu ochronno-neutralnego w jednofazowym obwodzie układu sieci TN-C, którego schemat przedstawiono na rysunku?

A. Pojawienie się napięcia na obudowie niezałączonego urządzenia 2 i załączonego urządzenia 3.

B. Zmianę wartości napięcia zasilania.

C. Pojawienie się napięcia na obudowach niezałączonych urządzeń 1 i 2.

D. Zadziałanie zabezpieczeń nadmiarowo-prądowych.

ELE.01Pytanie 439

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Pomiary elektryczne

Wartość napięcia na zaciskach żarówki w obwodzie elektrycznym, którego schemat przedstawia rysunek wynosi

A. 3,6 V

B. 9,0 V

C. 1,2 V

D. 3,0 V

ELE.01Pytanie 440

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Na rysunku przedstawiono symbol graficzny

Symbol graficzny rozłącznika: styk ruchomy odchylony oraz element gaszeniowy przy styku stałym

A. odłącznika.

B. wyłącznika.

C. rozłącznika.

D. stycznika.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Skuteczność ochrony domowej instalacji elektrycznej, zabezpieczonej zwłocznym bezpiecznikiem (k = 2,5) o prądzie znamionowym 16 A, zapewnia pętla zwarcia o impedancji

Do której grupy maszyn elektrycznych zalicza się silnik bocznikowy?

Na podstawie symbolu rodzaju pracy S3 60 oraz czasu trwania cyklu t0 = 10 min, określ ile powinien wynosić czas postoju silnika pomiędzy kolejnymi włączeniami.

Który z wymienionych typów wirników stosuje się w silnikach indukcyjnych trójfazowych?

Na rysunku przedstawiono schemat żarówki zasilanej ze sterownika prądu przemiennego. Przy jakim kącie wysterowania tyrystorów żarówka będzie świecić najjaśniej?

Na rysunku zamieszczono antystroboskopowy układ połączeń dwóch lamp. Który z elementów układu wprowadza przesunięcie fazowe potrzebne do zlikwidowania efektu stroboskopowego?

Zacisk znajdujący się na obudowie przyłączonego do sieci TT silnika należy połączyć z

U pracownika stwierdzono utratę przytomności przy zachowanym oddechu. W ramach udzielania pierwszej pomocy należy wezwać pogotowie ratunkowe, a poszkodowanego ułożyć w pozycji

Na rysunku przedstawiono schemat układu sterowania stycznika załączającego silnik trójfazowy. Przy sprawdzaniu poprawności wykonania montażu tego układu z dokumentacją należy między innymi sprawdzić czy

Silnik asynchroniczny pracujący w układzie Dahlandera

W silniku szeregowym prądu stałego uruchomionym pierwszy raz po przeprowadzonej konserwacji stwierdzono nieprawidłowy kierunek obrotów. Przyczyną tego jest

Jakie materiały stosowane są do wykonania pierścieni ślizgowych silników indukcyjnych pierścieniowych?

Jaką funkcję pełni wyzwalacz elektromagnetyczny w wyłączniku silnikowym?

Jakie jest przeznaczenie odłącznika w stacji elektroenergetycznej 15/04 kV?

Urządzenie przestawione na zdjęciu służy do

Na którym rysunku przedstawiono przekształtnik spawalniczy z prostownikiem diodowym i przerywaczemtranzystorowym?

Do pomiaru rezystancji izolacji elektrycznej o napięciu znamionowym 110 V należy użyć miernika o napięciu probierczym

Narzędzie przestawione na ilustracji przeznaczone jest do

Która z wymienionych czynności powinna być wykonana w kolejnym etapie demontażu, obejmującego wyjęcie wirnika w silniku przedstawionym na ilustracji, po zdjęciu przewietrznika?

Która maszyna elektryczna jest wykorzystywana w układach automatycznej regulacji do przekształcania sygnału elektrycznego na przemieszczenie mechaniczne?

Jakie jest główne zadanie uzwojenia kompensacyjnego w maszynie prądu stałego?

Którego z wymienionych materiałów używa się do wykonywania elementu grzejnego?

Jakiej wielkości fizycznej nie można zmierzyć miernikiem przedstawionym na rysunku?

Zakres zadziałania zabezpieczenia przeciążeniowego wyłącznika silnikowego należy nastawić na poziomie

Którą cyfrą oznaczono tarczę łożyskową silnika na ilustracji?

Na schemacie przedstawiono uzwojenia stojana silnika indukcyjnego połączone w

W obwodzie przedstawionym na rysunku, w chwili t=0 zamknięto przełącznik SW. Który element znajduje się w miejscu wskazanym strzałką, jeżeli natężenie prądu w obwodzie zmienia się według krzywej przedstawionej na wykresie?

Należy wykonać 2 km prostego odcinka linii napowietrznej 0,4 kV, 3-fazowej czteroprzewodowej, w której słupy należy rozstawić co 20 m. Wskaż prawidłowe zestawienie podstawowych materiałów.

Na rysunku przedstawiono izolator przepustowy na napięcie znamionowe 15 kV, wykorzystywany do przeprowadzenia szyn przez ścianę w budynku rozdzielni. W jakich warunkach powinien być eksploatowany ten izolator?

Jaka może być przyczyna uruchamiania się silnika indukcyjnego pierścieniowego przy otwartym rozruszniku?

Do których zacisków jednofazowego silnika indukcyjnego należy podłączyć miernik, aby zmierzyć rezystancję uzwojenia pomocniczego?

Jaką funkcję w urządzeniach elektrycznych pełni element przedstawiony na rysunku?

Którą operację logiczną realizuje układ sterowania, którego schemat zamieszczono na rysunku?

Który z wymienionych przewodów instalacyjnych ma żyłę jednodrutową?

Na rysunku przedstawiono schemat elektryczny

Przedstawiony na rysunku osprzęt kablowy to

Jaki skutek spowoduje przerwanie przewodu ochronno-neutralnego w jednofazowym obwodzie układu sieci TN-C, którego schemat przedstawiono na rysunku?

Wartość napięcia na zaciskach żarówki w obwodzie elektrycznym, którego schemat przedstawia rysunek wynosi

Na rysunku przedstawiono symbol graficzny

Na podstawie symbolu rodzaju pracy S3 60 oraz czasu trwania cyklu t₀ = 10 min, określ ile powinien wynosić czas postoju silnika pomiędzy kolejnymi włączeniami.
