ELE.01Pytanie 481
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jaką funkcję pełnią uzwojenia biegunów komutacyjnych w silniku prądu stałego?

A. Kompensują strumień reakcji twornika w osi neutralnej maszyny.
B. Zwiększają strumień magnetyczny w osi neutralnej maszyny.
C. Ograniczają wartość prądu płynącego w uzwojeniu twornika maszyny.
D. Wytwarzają główne pole magnetyczne.
ELE.01Pytanie 482
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Parametry wymienione w tabeli są charakterystyczne dla

Lp.ParametrWartośćJednostka miary
1Prąd pierwotny znamionowy100A
2Prąd wtórny znamionowy5A
3Dopuszczalne napięcie pracy1,2kV
4Klasa dokładności0,5-
5Liczba przetężeniowa10-
A. przekładnika prądowego.
B. wzmacniacza mocy.
C. zasilacza sieciowego.
D. przekładnika napięciowego.
ELE.01Pytanie 484
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Zamieszczony fragment tekstu opisuje pracę urządzenia sterującego, którym jest

n n nn
n „...Układ ten spełnia funkcje sterowania zarówno ruchowego, jak i awaryjnego. Funkcje logiczne i zabezpieczeniowe są realizowane przez układy cyfrowe, natomiast sygnały wyjściowe dwustanowe do wyłączników i innych członów wykonawczych są przekazywane za pomocą zestyków..."n
A. falownik napięcia.
B. stycznik elektroenergetyczny.
C. sterownik mikroprocesorowy.
D. prostownik sterowany.
ELE.01Pytanie 487
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jakiego typu prądnica znajduje się w układzie przedstawionym na rysunku?

Ilustracja do pytania 7
A. Obcowzbudna prądu stałego.
B. Komutatorowa prądu przemiennego.
C. Unipolarna prądu stałego.
D. Synchroniczna prądu przemiennego.
ELE.01Pytanie 489
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jaką rolę pełni uzwojenie oznaczone symbolami E1 i E2 na przedstawionym schemacie podłączenia tabliczki zaciskowej silnika prądu stałego?

Ilustracja do pytania 9
A. Wytwarza pole magnetyczne w maszynie.
B. Zapewnia stałą wartość indukcji magnetycznej pod biegunem.
C. Kompensuje oddziaływanie twornika.
D. Poprawia pracę komutatora i szczotek.
ELE.01Pytanie 492
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

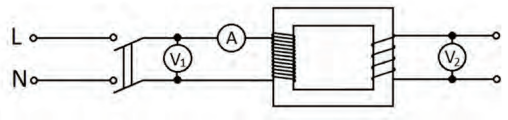

W celu sprawdzenia parametrów sieciowego transformatora jednofazowego zmontowano układ pomiarowy przedstawiony na rysunku i uzyskano następujące wyniki pomiarów: U1= 230 V, I1= 0,1 A, U2= 11,5 V. Na podstawie uzyskanych wyników pomiarów określ wartość przekładni napięciowej tego transformatora.

Ilustracja do pytania 12
A. 1,15
B. 0,05
C. 20
D. 23
ELE.01Pytanie 497
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Rysunek przedstawia tabliczkę zaciskową maszyny prądu stałego

Tabliczka zaciskowa maszyny prądu stałego z zaciskami oznaczonymi A1, E1, E2 i C2.
A. bocznikowej z uzwojeniem kompensacyjnym.
B. szeregowej z uzwojeniem kompensacyjnym.
C. szeregowej z uzwojeniem komutacyjnym.
D. bocznikowej z uzwojeniem komutacyjnym.
ELE.01Pytanie 498
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Na rysunku przedstawiono sposób zasilania silnika trójfazowego z sieci jednofazowej. Kondensator C podłączono do jednego z uzwojeń silnika w celu

Ilustracja do pytania 18
A. zmniejszenia momentu rozruchowego.
B. zmniejszenia coscp.
C. stworzenia napięcia przesuniętego w fazie.
D. utrzymania mocy znamionowej.
ELE.01Pytanie 502
Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Którą z wymienionych czynności należy wykonać przy wymianie szczotek w silniku prądu stałego?

A. Nasmarować powierzchnie boczne szczotek i komutatora wazeliną techniczną.
B. Zmierzyć rezystancję szczotkotrzymadeł.
C. Dopasować promień krzywizny szczotek do komutatora.
D. Przetoczyć powierzchnię komutatora bez względu na jego stan.
ELE.01Pytanie 503
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W jakim celu, do rozruchu silników klatkowych, stosuje się przełączniki "gwiazda-trójkąt"?

A. Zmniejszenia prądu rozruchu silnika.
B. Zwiększenia sprawności silnika.
C. Zwiększenia mocy silnika.
D. Zmniejszenia momentu oporowego silnika.
ELE.01Pytanie 504
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Do sterowania silnika klatkowego zmontowano układ przedstawiony na schemacie. Na podstawie tabeli z wynikami pomiarów ciągłości połączeń określ, jakie uszkodzenie występuje w obwodzie.

Tabela z wynikami pomiaru ciągłości połączeń
Punkty pomiaroweWartość rezystancji w Ω
F2:96 i S1:210
S1:21 i S1:220
S1:22 i S2:130
S1:22 i K1:13∞
S2:13 i S2:14∞
K1:13 i K1:14∞
S2:14 i K1:A10
K1:14 i K1:A10
Schemat obwodu sterowania 230 V silnika: F3, F2, STOP S1, START S2, cewka stycznika K1 oraz zestyk pomocniczy K1:13-14.
A. Brak połączenia przycisku zwiernego z cewką stycznika.
B. Uszkodzenie przycisku zwiernego S2.
C. Uszkodzenie przycisku rozwiernego S1.
D. Brak samopodtrzymania.
ELE.01Pytanie 508
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Który stycznik układu rozrusznika silnika pierścieniowego przedstawionego na schemacie uległ uszkodzeniu, jeżeli wiadomo, że podczas przeprowadzania rozruchu nie stwierdzono zmiany obrotów przy przełączaniu rezystancji ze stopnia trzeciego na czwarty?

Ilustracja do pytania 28
A. K3
B. K4
C. K6
D. K5
ELE.01Pytanie 510
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

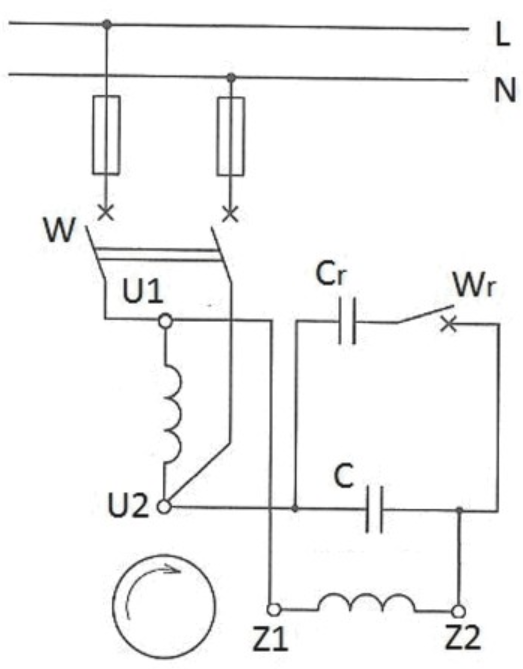

Jaką funkcję spełnia wyłącznik odśrodkowy umieszczony w obwodzie uzwojenia pomocniczego silnika indukcyjnego jednofazowego z fazą rozruchową kondensatorową?

A. Wyłącza silnik w przypadku powstania zwarcia w uzwojeniu stojana.
B. Zabezpiecza silnik przed skutkami przepięć powstających w obwodzie zasilającym.
C. Wyłącza kondensator rozruchowy po osiągnięciu prędkości obrotowej zbliżonej do znamionowej.
D. Zmienia znamionową prędkość obrotową silnika.
ELE.01Pytanie 513
Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Wyłącznik silnikowy, stanowiący zabezpieczenie przeciążeniowe silnika indukcyjnego, można zastąpić

A. przekaźnikiem termicznym i stycznikiem.
B. termistorem.
C. bezpiecznikiem i stycznikiem.
D. wyłącznikiem instalacyjnym.
ELE.01Pytanie 514
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Grzejnik elektryczny o określonej rezystancji R, zasilany napięciem przemiennym o wartości skutecznej U1 = 115 V, pobiera moc czynną P = 1000 W. Jaką moc będzie pobierał grzejnik po zwiększeniu napięcia zasilającego do wartości skutecznej U2 = 230V?

A. 2 000 W
B. 2 115 W
C. 4 000 W
D. 2 230 W
ELE.01Pytanie 517
Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jaką rolę pełni w zasilaczu napięciowym układ stabilizacji?

A. Prostuje napięcie wejściowe.
B. Prostuje napięcie wyjściowe.
C. Utrzymuje stałą temperaturę radiatora.
D. Utrzymuje parametry napięcia na wyjściu.
ELE.01Pytanie 520
Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Jaki środek ochrony przeciwporażeniowej przed dotykiem bezpośrednim jest stosowany w instalacjach elektrycznych o napięciu do 1 kV?

A. Separacja odbiorników.
B. Zerowanie.
C. Uziemianie.
D. Izolacja robocza.
