ELE.01Pytanie 521

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

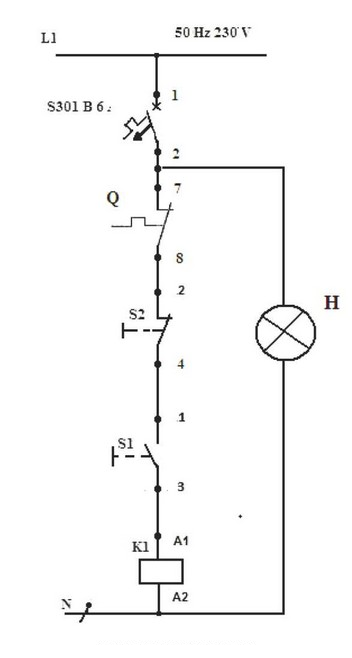

Element oznaczony numerem X, to

A. wyłącznik instalacyjny.

B. bezpiecznik topikowy.

C. przekaźnik termiczny.

D. wyłącznik różnicowoprądowy.

ELE.01Pytanie 522

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona

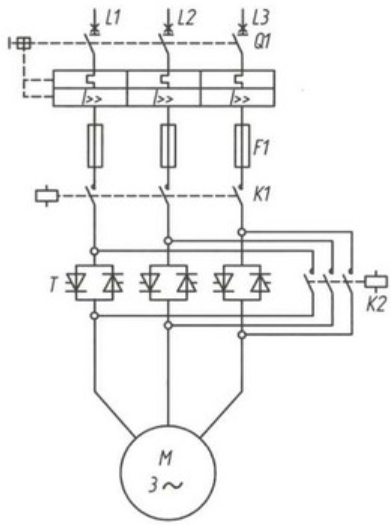

Przed przekazaniem do bezpiecznego użytkowania zmontowanego układu sterowania i zabezpieczenia silnika, którego schemat przedstawiono na rysunku, konieczne jest przede wszystkim sprawdzenie

A. ciągłości przewodu ochronnego.

B. rezystancji połączeń w obwodzie głównym.

C. rezystancji połączeń w obwodzie sterowania.

D. izolacji wszystkich przewodów łączących.

ELE.01Pytanie 523

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Trzon hakowy przeznaczony do mocowania izolatorów liniowych niskiego napięcia przedstawia rysunek

Rysunek B.

Rysunek A.

Rysunek D.

Rysunek C.

ELE.01Pytanie 524

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Z jaką prędkością wiruje wał silnika synchronicznego o czterech parach biegunów magnetycznych, zasilanego napięciem o częstotliwości 50 Hz?

A. 1500 obr./min

B. 1000 obr./min

C. 500 obr./min

D. 750 obr./min

ELE.01Pytanie 525

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

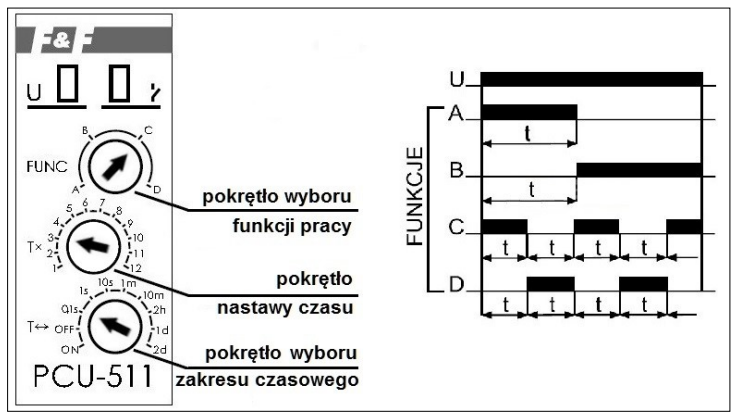

W układzie sterowania silnika trójfazowego wymieniono przedstawiony na rysunku uszkodzony element. Który parametr należy wyregulować w tym urządzeniu przed włączeniem układu?

A. Temperaturę maksymalną.

B. Napięcie progowe.

C. Czas zadziałania.

D. Prąd wyłączamy,

ELE.01Pytanie 526

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Sprawność znamionowa trójfazowego silnika asynchronicznego o danych znamionowych P_n = 3 kW, U_n = 400 V, I_n = 6,9 A, cosφ = 0,8 jest równa

A. 0,785

B. 0,736

C. 0,628

D. 0,502

ELE.01Pytanie 527

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia Rysunek techniczny i dokumentacja

Którym symbolem literowym oznacza się przewód przedstawiony na rysunku?

A. OWY

B. YDY

C. LgY

D. YLgYp

ELE.01Pytanie 528

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Rysunek przedstawia symbol graficzny

A. sterownika.

B. cyklokonwertera.

C. prostownika.

D. przerywacza.

ELE.01Pytanie 529

Montaż i obsługa maszyn i urz…

Kategorie: Bezpieczeństwo i ochrona

Udzielając pierwszej pomocy pracownikowi zajezdni wózków akumulatorowych oparzonemu elektrolitem należy powstałą ranę przemyć

A. kwasem octowym.

B. alkoholem etylowym.

C. wodą utlenioną.

D. bieżącą wodą.

ELE.01Pytanie 530

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Odbiornik trójfazowy pracuje w warunkach znamionowych (U_N = 400 V/50 Hz; P_N = 3,2 kW; cos φ_N = 0,8 ind). Ile wyniesie wartość natężenia prąd pobieranego z sieci?

A. 10,0 A

B. 3,3 A

C. 5,8 A

D. 17,3 A

ELE.01Pytanie 531

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Przyczyną nieznacznego zmniejszenia prędkości obrotowej i głośnej pracy trójfazowego silnika klatkowego, który pracował w warunkach znamionowych, jest

A. przerwa w dwóch fazach.

B. wzrost napięcia zasilającego.

C. przerwa w jednej fazie.

D. zwarcie dwóch faz z kadłubem,

ELE.01Pytanie 532

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Umieszczony na urządzeniu elektrycznym znak graficzny, oznacza klasę ochronności

Symbol dwóch kwadratów, jeden wewnątrz drugiego, oznaczający II klasę ochronności urządzenia elektrycznego

A. I

B. 0

C. III

D. II

ELE.01Pytanie 533

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Zgodnie z normą PN-EN 60947 kategoria obciążenia stycznika określona symbolem AC-1 oznacza zastosowanie

A. przy obciążeniu o małej indukcyjności, w urządzeniach gospodarstwa domowego.

B. do silników bocznikowych: rozruch, hamowanie przeciwprądem.

C. przy obciążeniu rezystancyjnym lub o małej indukcyjności.

D. do silników pierścieniowych: rozruch, wyłączenie.

ELE.01Pytanie 534

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Funkcję ochrony przed skutkami przeciążenia prądowego w instalacji elektrycznej pełni

A. wyłącznik różnicowoprądowy.

B. stycznik.

C. wyłącznik nadprądowy.

D. lampka sygnalizacyjna.

ELE.01Pytanie 535

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W którym silniku elektrycznym wirnik obraca się ze stałą prędkością obrotową w zakresie zmian obciążenia od zera do znamionowego?

A. Bocznikowym.

B. Synchronicznym.

C. Uniwersalnym.

D. Indukcyjnym.

ELE.01Pytanie 536

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

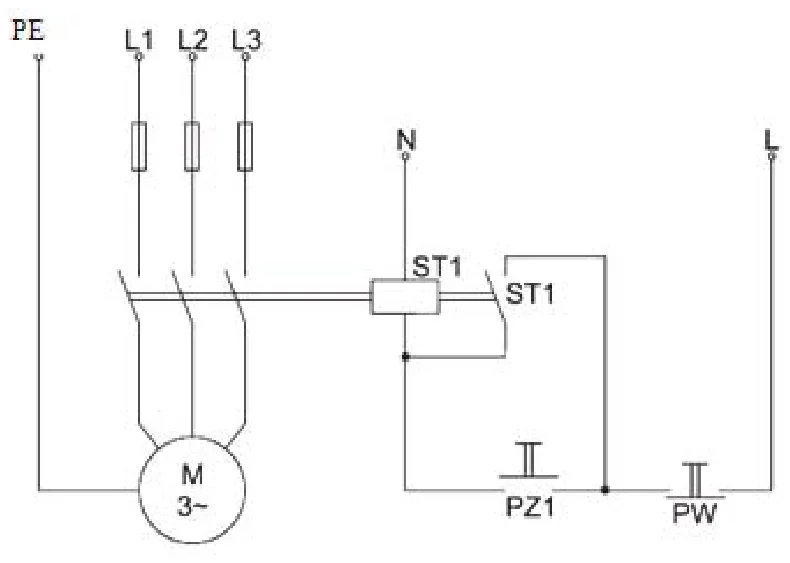

Na schemacie przedstawiono układ sterowania silnika. Naciśnięcie przycisku PZ1 powoduje załączenie silnika, zwolnienie przycisku PZ1 powoduje zatrzymanie silnika. Działanie układu sterowania wskazuje na uszkodzenie

Schemat układu sterowania silnika trójfazowego ze stycznikiem ST1 i przyciskami PZ1 i PW

A. cewki stycznika ST1.

B. przycisku PZ1.

C. bezpiecznika.

D. styku pomocniczego ST1.

ELE.01Pytanie 537

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Który z wymienionych parametrów znamionowych nie jest parametrem silnika prądu stałego?

A. Częstotliwość.

B. Prędkość obrotowa.

C. Napięcie.

D. Moc mechaniczna.

ELE.01Pytanie 538

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Ile wynosi znamionowy współczynnik mocy silnika, którego tabliczkę znamionową przedstawiono na ilustracji?

A. 0,90

B. 15 000

C. 54

D. 2 910

ELE.01Pytanie 539

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W układzie napędowym wymieniono silnik napędzający o liczbie par biegunów p = 1 i prędkości obrotowej znamionowej wynoszącej 2880 obr/min na silnik o p = 4. W związku z tym prędkość obrotowa znamionowa ulegnie

A. dwukrotnemu zmniejszeniu.

B. czterokrotnemu zwiększeniu.

C. czterokrotnemu zmniejszeniu.

D. dwukrotnemu zwiększeniu.

ELE.01Pytanie 540

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona

Jakie jest przeznaczenie przekładnika prądowego w układzie pracy silnika dużej mocy?

A. Kompensacj a mocy biernej.

B. Zmiana wartości prądu do celów pomiarowych.

C. Zabezpieczenie przeciwporażeniowe.

D. Ochrona przeciwprzepięciowa.

ELE.01Pytanie 541

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Zdjęcie przedstawia

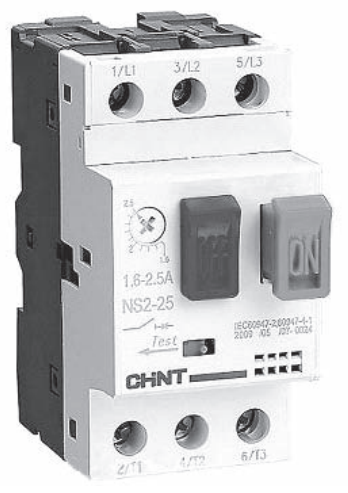

Trójbiegunowy wyłącznik silnikowy CHINT NS2-25 z zaciskami L1/L2/L3 i T1/T2/T3, pokrętłem nastawy prądu oraz przyciskami ON/OFF

A. jednobiegunowy wyłącznik instalacyjny.

B. wyłącznik różnicowoprądowy.

C. trójbiegunowy wyłącznik silnikowy.

D. trójfazowy przekaźnik termiczny.

ELE.01Pytanie 542

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Uzwojenie stojana z uzwojeniem wirnika jest połączone w silniku

A. głębokożłobkowym.

B. klatkowym.

C. pierścieniowym.

D. szeregowym.

ELE.01Pytanie 543

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Na rysunku przedstawiono zależność prędkości obrotowej silnika bocznikowego prądu stałego w funkcji natężenia prądu dla różnych rezystancji dodatkowych, włączonych w obwód twornika. Która charakterystyka odpowiada najwyższej wartości rezystancji dodatkowej?

A.

C.

D.

B.

ELE.01Pytanie 544

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Układ Arona, do pomiaru mocy czynnej pobieranej przez silnik z sieci zasilającej, przedstawiono na rysunku

Cztery schematy A–D podłączenia watomierzy do trójfazowego silnika U-V-W w celu pomiaru mocy czynnej.

B.

C.

A.

D.

ELE.01Pytanie 545

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Który z elementów należy zastosować w celu wymiany przycisku sterującego "wyłącz" w układzie sterowania silnika trójfazowego?

C.

D.

B.

A.

ELE.01Pytanie 546

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Narzędzie przedstawione na zdjęciu służy do

Mechaniczny ściągacz z ramionami zaczepowymi i śrubą centralną, używany do zdejmowania łożysk z wału

A. zdejmowania powłoki z kabla.

B. mocowania obrabianych przedmiotów.

C. gięcia rur.

D. demontażu łożysk.

ELE.01Pytanie 547

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Silnik połączony jak na schemacie, to silnik prądu stałego

Schemat połączeń silnika prądu stałego z zaciskami A1, A2 twornika oraz D1, D2 uzwojenia wzbudzenia i zaznaczoną biegunowością zasilania.

A. bocznikowy, którego wirnik obraca się w lewo.

B. szeregowy, którego wirnik obraca się w prawo.

C. szeregowy, którego wirnik obraca się w lewo.

D. bocznikowy, którego wirnik obraca się w prawo.

ELE.01Pytanie 548

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Po wykonaniu którego rodzaju połączenia może powstawać zakuwka?

A. Spawanego.

B. Lutowanego.

C. Wpustowego.

D. Nitowanego.

ELE.01Pytanie 549

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

W jakim celu umieszczany jest przewód na szczycie słupów linii napowietrznej o napięciu 110 kV?

A. Dla zapewnienia stabilności mechanicznej linii.

B. W celu ochrony odgromowej.

C. Dla zapewnienia ochrony ptakom.

D. W celu połączenia punktów neutralnych transformatorów.

ELE.01Pytanie 550

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Którym symbolem literowym oznacza się przewód przedstawiony na rysunku?

A. LY

B. AD

C. D

D. L

ELE.01Pytanie 551

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Jaki rodzaj filtru przedstawiono na schemacie?

A. Dolnoprzepustowy.

B. Środkowoprzepustowy.

C. Górnoprzepustowy.

D. Środkowozaporowy.

ELE.01Pytanie 552

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia Rysunek techniczny i dokumentacja

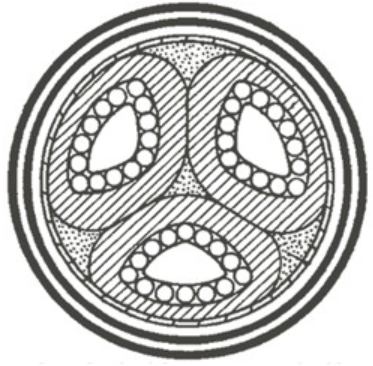

Na którym rysunku przedstawiono kabel elektroenergetyczny o izolacji i powłoce polwinitowej z żyłami miedzianymi jednodrutowymi na napięcie 0,6/1 kV?

B.

C.

D.

A.

ELE.01Pytanie 553

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

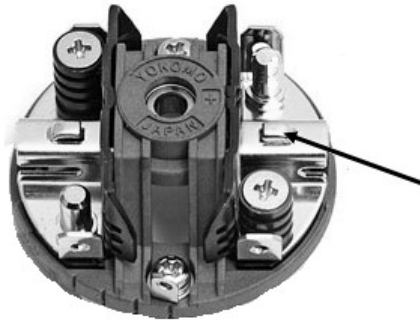

Jaką funkcję pełni element silnika zaznaczony na fotografii strzałką?

A. Zmniejsza drgania silnika.

B. Ogranicza prądy wirowe.

C. Umożliwia rozruch silnika.

D. Tłumi wyższe harmoniczne.

ELE.01Pytanie 554

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Jaka może być przyczyna zadziałania zabezpieczeń przetężeniowych w trakcie biegu jałowego silnika indukcyjnego?

A. Zbyt duże napięcie zasilania.

B. Za mały przekrój przewodów zasilających.

C. Rozbieganie się silnika.

D. Przeciążenie silnika.

ELE.01Pytanie 555

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Rysunek przedstawia wirnik silnika

Wirnik klatkowy z wałem, pakietem blach, prętami klatki i pierścieniami zwierającymi silnika asynchronicznego

A. asynchronicznego klatkowego.

B. prądu stałego.

C. asynchronicznego pierścieniowego.

D. synchronicznego.

ELE.01Pytanie 556

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

W której jednostce miary wyraża się moment siły z jaką należy dokręcać zaciski śrubowe urządzeń elektrycznych?

A. Pa

B. kg

C. kg·m2

D. N·m

ELE.01Pytanie 557

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Instalacje i aparatura Pomiary elektryczne

Na którym z rysunków sposób włączenia amperomierza jest poprawny?

A.

C.

B.

D.

ELE.01Pytanie 558

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Którego narzędzia należy użyć do demontażu łożysk z wału silnika?

A.

D.

B.

C.

ELE.01Pytanie 559

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Pomiary elektryczne Bezpieczeństwo i ochrona

Rezystancję izolacji instalacji elektrycznej 230/400V zmierzono induktorowym miernikiem izolacji IMI o napięciu znamionowym 500V, otrzymując wyniki jak w tabeli. Wymogów eksploatacyjnych nie spełnia wartość rezystancji

	Rezystancja	Wartość
A.	R_L1-N	50 MΩ
B.	R_L2-PE	1,6 MΩ
C.	R_L3-PEN	100 kΩ
D.	R_L1-L2	800 kΩ

B.

C.

D.

A.

ELE.01Pytanie 560

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Prędkość obrotowa wału silnika asynchronicznego jest równa (f - częstotliwość, p - liczba par biegunów pola magnetycznego, s - poślizg)

Zestaw czterech wzorów A–D na prędkość wału silnika asynchronicznego z użyciem f, p, s oraz 2π.

B.

A.

D.

C.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Element oznaczony numerem X, to

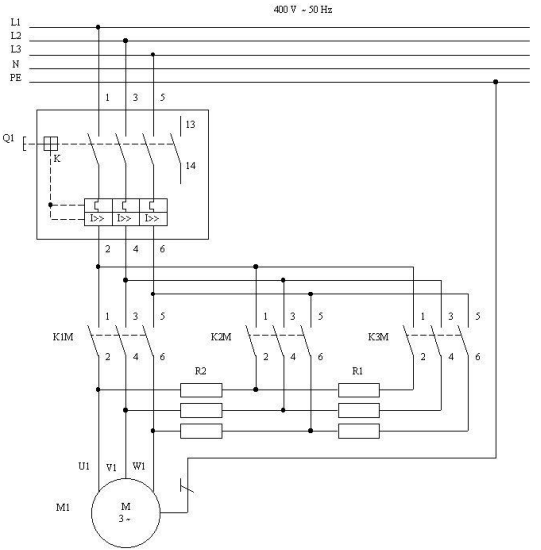

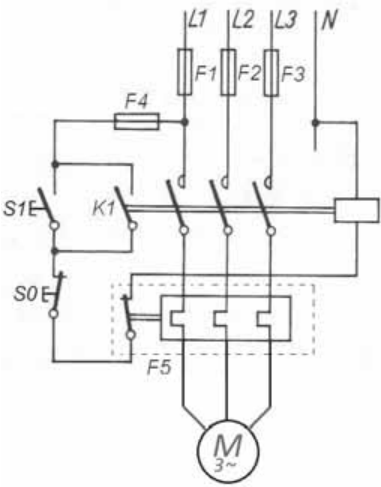

Przed przekazaniem do bezpiecznego użytkowania zmontowanego układu sterowania i zabezpieczenia silnika, którego schemat przedstawiono na rysunku, konieczne jest przede wszystkim sprawdzenie

Trzon hakowy przeznaczony do mocowania izolatorów liniowych niskiego napięcia przedstawia rysunek

Z jaką prędkością wiruje wał silnika synchronicznego o czterech parach biegunów magnetycznych, zasilanego napięciem o częstotliwości 50 Hz?

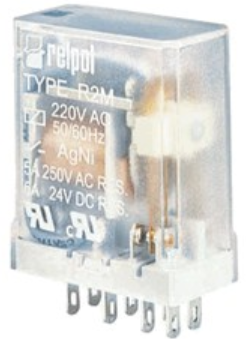

W układzie sterowania silnika trójfazowego wymieniono przedstawiony na rysunku uszkodzony element. Który parametr należy wyregulować w tym urządzeniu przed włączeniem układu?

Sprawność znamionowa trójfazowego silnika asynchronicznego o danych znamionowych Pn = 3 kW, Un = 400 V, In = 6,9 A, cosφ = 0,8 jest równa

Którym symbolem literowym oznacza się przewód przedstawiony na rysunku?

Rysunek przedstawia symbol graficzny

Udzielając pierwszej pomocy pracownikowi zajezdni wózków akumulatorowych oparzonemu elektrolitem należy powstałą ranę przemyć

Odbiornik trójfazowy pracuje w warunkach znamionowych (UN = 400 V/50 Hz; PN = 3,2 kW; cos φN = 0,8 ind). Ile wyniesie wartość natężenia prąd pobieranego z sieci?

Przyczyną nieznacznego zmniejszenia prędkości obrotowej i głośnej pracy trójfazowego silnika klatkowego, który pracował w warunkach znamionowych, jest

Umieszczony na urządzeniu elektrycznym znak graficzny, oznacza klasę ochronności

Zgodnie z normą PN-EN 60947 kategoria obciążenia stycznika określona symbolem AC-1 oznacza zastosowanie

Funkcję ochrony przed skutkami przeciążenia prądowego w instalacji elektrycznej pełni

W którym silniku elektrycznym wirnik obraca się ze stałą prędkością obrotową w zakresie zmian obciążenia od zera do znamionowego?

Na schemacie przedstawiono układ sterowania silnika. Naciśnięcie przycisku PZ1 powoduje załączenie silnika, zwolnienie przycisku PZ1 powoduje zatrzymanie silnika. Działanie układu sterowania wskazuje na uszkodzenie

Który z wymienionych parametrów znamionowych nie jest parametrem silnika prądu stałego?

Ile wynosi znamionowy współczynnik mocy silnika, którego tabliczkę znamionową przedstawiono na ilustracji?

W układzie napędowym wymieniono silnik napędzający o liczbie par biegunów p = 1 i prędkości obrotowej znamionowej wynoszącej 2880 obr/min na silnik o p = 4. W związku z tym prędkość obrotowa znamionowa ulegnie

Jakie jest przeznaczenie przekładnika prądowego w układzie pracy silnika dużej mocy?

Zdjęcie przedstawia

Uzwojenie stojana z uzwojeniem wirnika jest połączone w silniku

Na rysunku przedstawiono zależność prędkości obrotowej silnika bocznikowego prądu stałego w funkcji natężenia prądu dla różnych rezystancji dodatkowych, włączonych w obwód twornika. Która charakterystyka odpowiada najwyższej wartości rezystancji dodatkowej?

Układ Arona, do pomiaru mocy czynnej pobieranej przez silnik z sieci zasilającej, przedstawiono na rysunku

Który z elementów należy zastosować w celu wymiany przycisku sterującego "wyłącz" w układzie sterowania silnika trójfazowego?

Narzędzie przedstawione na zdjęciu służy do

Silnik połączony jak na schemacie, to silnik prądu stałego

Po wykonaniu którego rodzaju połączenia może powstawać zakuwka?

W jakim celu umieszczany jest przewód na szczycie słupów linii napowietrznej o napięciu 110 kV?

Którym symbolem literowym oznacza się przewód przedstawiony na rysunku?

Jaki rodzaj filtru przedstawiono na schemacie?

Na którym rysunku przedstawiono kabel elektroenergetyczny o izolacji i powłoce polwinitowej z żyłami miedzianymi jednodrutowymi na napięcie 0,6/1 kV?

Jaką funkcję pełni element silnika zaznaczony na fotografii strzałką?

Jaka może być przyczyna zadziałania zabezpieczeń przetężeniowych w trakcie biegu jałowego silnika indukcyjnego?

Rysunek przedstawia wirnik silnika

W której jednostce miary wyraża się moment siły z jaką należy dokręcać zaciski śrubowe urządzeń elektrycznych?

Na którym z rysunków sposób włączenia amperomierza jest poprawny?

Którego narzędzia należy użyć do demontażu łożysk z wału silnika?

Rezystancję izolacji instalacji elektrycznej 230/400V zmierzono induktorowym miernikiem izolacji IMI o napięciu znamionowym 500V, otrzymując wyniki jak w tabeli. Wymogów eksploatacyjnych nie spełnia wartość rezystancji

Prędkość obrotowa wału silnika asynchronicznego jest równa (f - częstotliwość, p - liczba par biegunów pola magnetycznego, s - poślizg)

Sprawność znamionowa trójfazowego silnika asynchronicznego o danych znamionowych P_n = 3 kW, U_n = 400 V, I_n = 6,9 A, cosφ = 0,8 jest równa

Odbiornik trójfazowy pracuje w warunkach znamionowych (U_N = 400 V/50 Hz; P_N = 3,2 kW; cos φ_N = 0,8 ind). Ile wyniesie wartość natężenia prąd pobieranego z sieci?
