ELE.01Pytanie 641

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Głównym zadaniem uzwojenia kompensacyjnego w maszynie prądu stałego jest

A. likwidowanie oddziaływania twornika w strefie biegunów głównych.

B. wytworzenie zmiennego pola magnetycznego.

C. likwidowanie oddziaływania twornika w strefie neutralnej.

D. wytworzenie stałego pola magnetycznego.

ELE.01Pytanie 642

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Rysunek przedstawia

A. przekładnik prądowy.

B. jednobiegunowy rozłącznik nożowy zatablicowy z komorą gaszenia łuku.

C. podstawę jednobiegunowego bezpiecznika przemysłowego z wkładką bezpiecznikową.

D. przekładnik napięciowy.

ELE.01Pytanie 643

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Na którym rysunku przedstawiony jest symbol graficzny tranzystora unipolarnego?

ELE.01Pytanie 644

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Instalacje i aparatura Materiały i narzędzia

Przewód miedziany ma dopuszczalną gęstość prądu j = 10 A/mm2 . Minimalny przekrój przewodu zasilającego odbiornik o prądzie znamionowym In = 22 A wynosi

A. 1 mm2

B. 2,5 mm2

C. 1,5 mm2

D. 4 mm2

ELE.01Pytanie 645

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

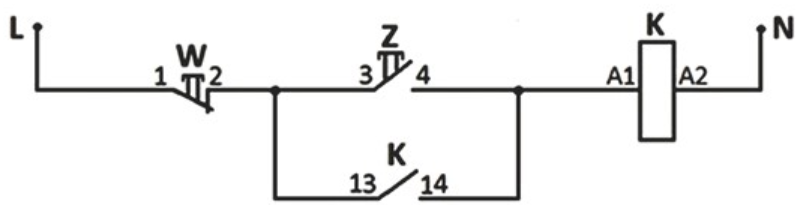

Do których punktów układu należy podłączyć styk pomocniczy samopodtrzymania stycznika?

A. S1:1, S1:3

B. K1:A1, K1:A2

C. Q:7, Q:8

D. S2:2, S2:4

ELE.01Pytanie 646

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Do II grupy silników elektrycznych zalicza się urządzenia o mocy

A. od 50 kW do 250 kW, o napięciu znamionowym nie wyższym niż 1 kV

B. od 5,5 kW, ale mniejszej niż 50 kW

C. poniżej 5,5 kW

D. większej niż 250 kW o napięciu znamionowym powyżej 1 kV

ELE.01Pytanie 647

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W jaki sposób włącza się do obwodu maszyny bocznikowej prądu stałego uzwojenie komutacyjne?

A. Szeregowo z uzwojeniem wzbudzenia.

B. Równolegle z uzwojeniem twornika.

C. Szeregowo z uzwojeniem twornika.

D. Równolegle z uzwojeniem wzbudzenia.

ELE.01Pytanie 648

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Pomiary elektryczne

W obwodzie przedstawionym na schemacie źródło o sile elektromotorycznej E = 24 V zasila dwa rezystory R1 = 6 Ω i R2 = 4 Ω oraz cztery żarówki, każda o mocy znamionowej P_N = 60 W i napięciu znamionowym U_N = 24 V. Wszystkie wyłączniki zostały zamknięte i przepaliła się żarówka C, Jak zmieni się wskazanie woltomierza V?

A. Wskazanie woltomierza V nie ulegnie zmianie.

B. Wskazanie woltomierza V wyniesie 0 V.

C. Wskazanie woltomierza V zmaleje.

D. Wskazanie woltomierza V wzrośnie.

ELE.01Pytanie 649

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

W przewodach typu AFL (linka stalowo-aluminiowa) druty stalowe mają za zadanie

A. przewodzić prąd elektryczny.

B. zabezpieczyć przewody aluminiowe przed utlenianiem.

C. zwiększać zwis przewodu w warunkach wysokich temperatur powietrza.

D. zwiększyć wytrzymałość mechaniczną przewodów.

ELE.01Pytanie 650

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Przedstawiony na rysunku układ pomiarowy pozwala na wyznaczenie

A. napięcia powrotu przekaźnika podnapięciowego.

B. prądu zadziałania przekaźnika.

C. częstotliwości granicznej przekaźnika prądowego.

D. czasu zadziałania przekaźnika czasowego.

ELE.01Pytanie 651

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Silnik trójfazowy o napięciu znamionowym Un = 690/400 V jest dostosowany do rozruchu za pomocą przełącznika gwiazda-trójkąt w sieci o napięciu międzyprzewodowym

A. 133 V

B. 400 V

C. 690 V

D. 230 V

ELE.01Pytanie 652

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

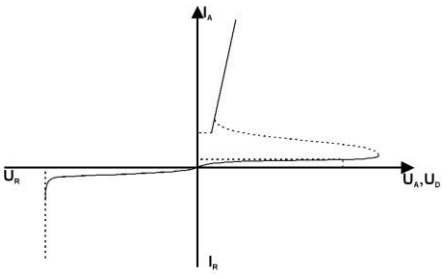

Na rysunku przedstawiono charakterystykę napięciowo-prądową tyrystora konwencjonalnego SCR. Cyfrą (4) oznaczono stan

A. przewodzenia.

B. zaporowy.

C. blokowania.

D. przebicia.

ELE.01Pytanie 653

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Podczas pracy silnika bocznikowego nastąpiło gwałtowne, samoistne zwiększenie prędkości obrotowej. Przyczyną tego zjawiska może być

A. zwarcie w uzwojeniu komutacyjnym.

B. zwarcie w uzwojeniu wirnika.

C. przerwa w uzwojeniu wzbudzenia.

D. przerwa w uzwojeniu wirnika.

ELE.01Pytanie 654

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Który parametr transformatora trójfazowego oznaczony jest symbolem Dy5 na jego tabliczce znamionowej?

A. Przekładnia napięciowa.

B. Materiał izolacji zwojowej.

C. Rodzaj materiału żyły uzwojenia.

D. Grupa połączeń.

ELE.01Pytanie 655

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Do czego przeznaczone jest urządzenie przedstawione na ilustracji?

A. Do montażu nabiegunników.

B. Do nawijania uzwojeń.

C. Do impregnowania uzwojeń.

D. Do wyważania wirników.

ELE.01Pytanie 656

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Jakie oznaczenie posiada przewód przedstawiony na rysunku?

A. YDYpżo 3×2,5 mm2

B. OWY 3×2,5 mm2

C. YLYżo 3×2,5 mm2

D. OW 3×2,5 mm2

ELE.01Pytanie 657

Montaż i obsługa maszyn i urz…

Kategorie: Bezpieczeństwo i ochrona

Rany oparzeniowe II stopnia należy

A. posmarować masłem.

B. schłodzić zimną wodą.

C. zdezynfekować gencjaną.

D. odkazić jodyną.

ELE.01Pytanie 658

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Jakie świadectwo uprawnia do pracy przy eksploatacji instalacji elektrycznej?

A. Ukończenia zasadniczej szkoły zawodowej o profilu elektrycznym.

B. Kwalifikacyjne uprawniające do zajmowania się eksploatacją instalacji.

C. Ukończenia szkoły technicznej o profilu elektrycznym.

D. Potwierdzające kwalifikacje zawodowe technika elektryka.

ELE.01Pytanie 659

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Urządzenie przestawione na rysunku przeznaczone jest do

A. montażu łożysk.

B. odkręcania zapieczonych śrub.

C. obróbki skrawaniem.

D. demontażu łożysk.

ELE.01Pytanie 660

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Urządzenia II klasy ochronności posiadają

A. izolację podwójna lub wzmocnioną.

B. zacisk uziemiający.

C. zacisk ochronny do podłączenia przewodu PE lub PEN.

D. tylko izolację podstawową.

ELE.01Pytanie 661

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Przy jakich położeniach suwaków rezystorów R1 i R2 prąd w obwodzie przedstawionym na schemacie będzie najmniejszy?

A. 2 i 3

B. 1 i 3

C. 1 i 4

D. 2 i 4

ELE.01Pytanie 662

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Który z izolatorów, przedstawionych na rysunku, można zastosować w linii napowietrznej o napięciu znamionowym 15 kV?

ELE.01Pytanie 663

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Którą z wymienionych maszyn należy zastosować do wykonania rowka wpustowego w wałku przedstawionym na ilustracji?

A. Wykrawarkę.

B. Frezarkę.

C. Pilarkę.

D. Walcarkę.

ELE.01Pytanie 664

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Ile powinna wynosić maksymalna wartość znamionowego natężenia prądu różnicowego wyłącznika różnicowoprądowego, pełniącego funkcję ochrony przeciwpożarowej, zastosowanego w pomieszczeniach zagrożonych wybuchem?

A. 500 mA

B. 400 mA

C. 300 mA

D. 200 mA

ELE.01Pytanie 665

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Który elementy urządzeń przedstawiono na ilustracji?

A. Dławiki izolacyjne.

B. Mufy przelotowe.

C. Złączki skrętne.

D. Gniazda bezpiecznikowe.

ELE.01Pytanie 666

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Instalacje i aparatura Pomiary elektryczne

W układzie jak na rysunku zmierzono rezystancję izolacji pomiędzy poszczególnymi żyłami kabla, otrzymując następujące wyniki: R12 = 0; R23 = nieskończoność; R34 = nieskończoność; R41 = 0. Kabel ma przerwaną żyłę oznaczoną numerem

A. 1

B. 3

C. 2

D. 4

ELE.01Pytanie 667

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Instalacje i aparatura

Jaki skutek wywoła przerwanie przewodu neutralnego w instalacji zasilającej żarówki tej samej mocy, połączone w układzie przedstawionym na schemacie?

A. Wystąpi asymetria napięć fazowych i zróżnicowanie jasności świecenia żarówek.

B. Wystąpi asymetria napięć fazowych i osłabienie świecenia wszystkich żarówek.

C. Nie będzie żadnych zauważalnych efektów.

D. Napięcie na wszystkich żarówkach wzrośnie do wartości napięcia przewodowego.

ELE.01Pytanie 668

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Przełączenie zasilania z sieci głównej na awaryjną w układzie przedstawionym na rysunku następuje po wciśnięciu kolejno przycisków

A. S3 i S2

B. S2 i S4

C. S1 i S3

D. S1 i S4

ELE.01Pytanie 669

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Materiały i narzędzia

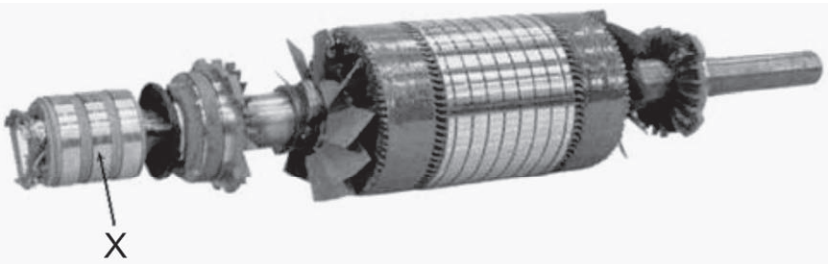

Na zdjęciu literą X oznaczono

Wirnik maszyny elektrycznej z oznaczeniem X wskazującym zespół gładkich pierścieni ślizgowych na wale

A. komutator silnika.

B. pierścienie ślizgowe.

C. koło pasowe.

D. uzwojenie wirnika.

ELE.01Pytanie 670

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Rezystancja uzwojenia cewki silnika zmierzona omomierzem wynosi ∞ Ω. Uzwojenie jest

A. zwarte do rdzenia.

B. zwarte.

C. dobre.

D. przerwane.

ELE.01Pytanie 671

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Który z wymienionych typów przewodów należy użyć do zasilania odbiorników ruchomych lub innych, np. podlegających wstrząsom i wibracjom?

A. ALYd

B. YKYżo

C. OnWżo

D. YDYp

ELE.01Pytanie 672

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Jakiego typu przekaźnik przedstawiono na ilustracji?

A. Impulsowy.

B. Czasowy zwłoczny.

C. Priorytetowy.

D. Zaniku i asymetrii faz.

ELE.01Pytanie 673

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Na jaką maksymalną wartość natężenia prądu powinien być nastawiony wyłącznik w układzie przedstawionym na schemacie, jeśli wartość znamionową prądu silnika oznaczono I_N?

A. I_N/3

B. I_N

C. 1,1I_N/3

D. 1,1I_N

ELE.01Pytanie 674

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Schemat przedstawia układ sterowania silnika prądu stałego. Zadaniem diody D w tym układzie jest między innymi zabezpieczenie

A. silnika przed zwarciem.

B. tyrystorów przed zwarciem.

C. silnika przy rozruchu.

D. tyrystorów przed przepięciami.

ELE.01Pytanie 675

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Siła elektromotoryczna rzeczywistego źródła napięcia wynosi E = 1,5 V, a jego rezystancja wewnętrzna R_W = 0,25 Ω. Jaką moc pobiera odbiornik w stanie dopasowania?

A. 7,5 W

B. 6,25 W

C. 2,25 W

D. 5,0 W

ELE.01Pytanie 676

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Pomiary elektryczne Rysunek techniczny i dokumentacja

Na którym rysunku zamieszczono prawidłowy schemat układu połączeń watomierzy do pomiaru mocy czynnej odbiornika trójfazowego bez przewodu neutralnego?

ELE.01Pytanie 677

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Do zasadniczego sprzętu ochronnego w instalacji o napięciu do 1 kV zaliczane są

A. pomosty izolacyjne.

B. kalosze izolacyjne.

C. wskaźniki napięcia.

D. chodniki gumowe.

ELE.01Pytanie 678

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Symbolem AFL - 6 240 mm2 oznaczany jest przewód

A. płaszczowy.

B. goły.

C. szynowy.

D. oponowy.

ELE.01Pytanie 679

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Silnik indukcyjny jednofazowy niewymagający współpracy z wyłącznikiem wyłączającym po rozruchu uzwojenie pomocnicze lub urządzenie rozruchowe to silnik jednofazowy

A. z kondensatorem rozruchowym.

B. z kondensatorem rozruchowym i roboczym.

C. z rezystancyjną fazą pomocniczą.

D. ze zwojem zwartym.

ELE.01Pytanie 680

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Na jaki rodzaj zakłóceń reaguje wyłącznik nadmiarowoprądowy?

A. Zwarcia pomiędzy przewodem fazowym a neutralnym.

B. Zwarcia pomiędzy przewodem neutralnym a ochronnym.

C. Przerwanie ciągłości przewodu neutralnego.

D. Przepięcia powstałe na skutek czynności łączeniowych.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Głównym zadaniem uzwojenia kompensacyjnego w maszynie prądu stałego jest

Rysunek przedstawia

Na którym rysunku przedstawiony jest symbol graficzny tranzystora unipolarnego?

Przewód miedziany ma dopuszczalną gęstość prądu j = 10 A/mm2 . Minimalny przekrój przewodu zasilającego odbiornik o prądzie znamionowym In = 22 A wynosi

Do których punktów układu należy podłączyć styk pomocniczy samopodtrzymania stycznika?

Do II grupy silników elektrycznych zalicza się urządzenia o mocy

W jaki sposób włącza się do obwodu maszyny bocznikowej prądu stałego uzwojenie komutacyjne?

W przewodach typu AFL (linka stalowo-aluminiowa) druty stalowe mają za zadanie

Przedstawiony na rysunku układ pomiarowy pozwala na wyznaczenie

Silnik trójfazowy o napięciu znamionowym Un = 690/400 V jest dostosowany do rozruchu za pomocą przełącznika gwiazda-trójkąt w sieci o napięciu międzyprzewodowym

Na rysunku przedstawiono charakterystykę napięciowo-prądową tyrystora konwencjonalnego SCR. Cyfrą (4) oznaczono stan

Podczas pracy silnika bocznikowego nastąpiło gwałtowne, samoistne zwiększenie prędkości obrotowej. Przyczyną tego zjawiska może być

Który parametr transformatora trójfazowego oznaczony jest symbolem Dy5 na jego tabliczce znamionowej?

Do czego przeznaczone jest urządzenie przedstawione na ilustracji?

Jakie oznaczenie posiada przewód przedstawiony na rysunku?

Rany oparzeniowe II stopnia należy

Jakie świadectwo uprawnia do pracy przy eksploatacji instalacji elektrycznej?

Urządzenie przestawione na rysunku przeznaczone jest do

Urządzenia II klasy ochronności posiadają

Przy jakich położeniach suwaków rezystorów R1 i R2 prąd w obwodzie przedstawionym na schemacie będzie najmniejszy?

Który z izolatorów, przedstawionych na rysunku, można zastosować w linii napowietrznej o napięciu znamionowym 15 kV?

Którą z wymienionych maszyn należy zastosować do wykonania rowka wpustowego w wałku przedstawionym na ilustracji?

Ile powinna wynosić maksymalna wartość znamionowego natężenia prądu różnicowego wyłącznika różnicowoprądowego, pełniącego funkcję ochrony przeciwpożarowej, zastosowanego w pomieszczeniach zagrożonych wybuchem?

Który elementy urządzeń przedstawiono na ilustracji?

W układzie jak na rysunku zmierzono rezystancję izolacji pomiędzy poszczególnymi żyłami kabla, otrzymując następujące wyniki: R12 = 0; R23 = nieskończoność; R34 = nieskończoność; R41 = 0. Kabel ma przerwaną żyłę oznaczoną numerem

Jaki skutek wywoła przerwanie przewodu neutralnego w instalacji zasilającej żarówki tej samej mocy, połączone w układzie przedstawionym na schemacie?

Przełączenie zasilania z sieci głównej na awaryjną w układzie przedstawionym na rysunku następuje po wciśnięciu kolejno przycisków

Na zdjęciu literą X oznaczono

Rezystancja uzwojenia cewki silnika zmierzona omomierzem wynosi ∞ Ω. Uzwojenie jest

Który z wymienionych typów przewodów należy użyć do zasilania odbiorników ruchomych lub innych, np. podlegających wstrząsom i wibracjom?

Jakiego typu przekaźnik przedstawiono na ilustracji?

Na jaką maksymalną wartość natężenia prądu powinien być nastawiony wyłącznik w układzie przedstawionym na schemacie, jeśli wartość znamionową prądu silnika oznaczono IN?

Schemat przedstawia układ sterowania silnika prądu stałego. Zadaniem diody D w tym układzie jest między innymi zabezpieczenie

Siła elektromotoryczna rzeczywistego źródła napięcia wynosi E = 1,5 V, a jego rezystancja wewnętrzna RW = 0,25 Ω. Jaką moc pobiera odbiornik w stanie dopasowania?

Na którym rysunku zamieszczono prawidłowy schemat układu połączeń watomierzy do pomiaru mocy czynnej odbiornika trójfazowego bez przewodu neutralnego?

Do zasadniczego sprzętu ochronnego w instalacji o napięciu do 1 kV zaliczane są

Symbolem AFL - 6 240 mm2 oznaczany jest przewód

Silnik indukcyjny jednofazowy niewymagający współpracy z wyłącznikiem wyłączającym po rozruchu uzwojenie pomocnicze lub urządzenie rozruchowe to silnik jednofazowy

Na jaki rodzaj zakłóceń reaguje wyłącznik nadmiarowoprądowy?

Na jaką maksymalną wartość natężenia prądu powinien być nastawiony wyłącznik w układzie przedstawionym na schemacie, jeśli wartość znamionową prądu silnika oznaczono I_N?

Siła elektromotoryczna rzeczywistego źródła napięcia wynosi E = 1,5 V, a jego rezystancja wewnętrzna R_W = 0,25 Ω. Jaką moc pobiera odbiornik w stanie dopasowania?
