ELE.01Pytanie 921

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona

Przedstawiony przyrząd służy do

A. pomiaru wysokich temperatur.

B. wymiany wkładek bezpieczników mocy.

C. demontażu grzałek silitowych.

D. kontroli napięcia.

ELE.01Pytanie 922

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Z dokumentacji naprawczej wynika, że przezwajany trójfazowy silnik asynchroniczny ma mieć 2 pary biegunów magnetycznych. Oznacza to, że przy zasilaniu stojana napięciem o częstotliwości 50 Hz, na biegu jałowym wał silnika będzie rozwijał prędkość obrotową nieznacznie niższą niż

A. 1 500 obr./min

B. 2 000 obr./min

C. 1 000 obr./min

D. 3 000 obr./min

ELE.01Pytanie 923

Montaż i obsługa maszyn i urz…

Kategorie: Bezpieczeństwo i ochrona

Środki ochrony indywidualnej stosujemy

A. gdy pracownik zgłosi taką potrzebę.

B. kiedy nie ma innych możliwości zmniejszenia narażenia na czynniki niebezpieczne.

C. podczas wykonywania każdej pracy.

D. kiedy ich używanie przez pracownika podczas pracy nie jest uciążliwe.

ELE.01Pytanie 924

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Pomiary elektryczne

W obwód amperomierza o zakresie pomiarowym I_N = 1 A i rezystancji wewnętrznej R_A = 0,5 Ω włączono bocznik o rezystancji 0,5 Ω. Jak zmieni się zakres pomiarowy tego amperomierza?

A. Zmniejszy się czterokrotnie.

B. Zwiększy się dwukrotnie.

C. Zwiększy się czterokrotnie.

D. Zmniejszy się dwukrotnie.

ELE.01Pytanie 925

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Rysunek techniczny i dokumentacja

Na którym rysunku zamieszczono prawidłowy schemat układu połączeń do pomiarów charakterystyki zewnętrznej prądnicy prądu stałego?

ELE.01Pytanie 926

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

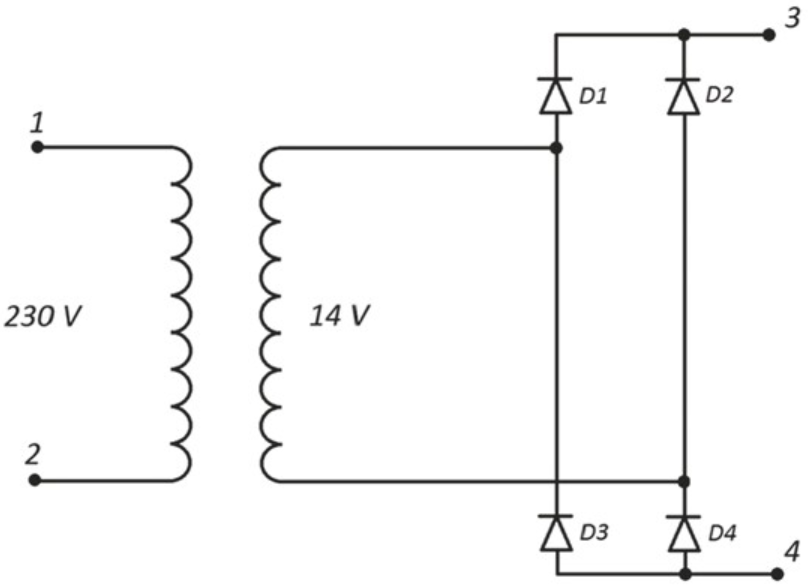

Na rysunku przedstawiono schemat prostownika, w którym nastąpiła przerwa w obwodzie diody D3. Który z wykresów przedstawia przebieg napięcia U na rezystancji obciążenia R?

ELE.01Pytanie 927

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Instalacje i aparatura

Ile żarówek (po 100 W każda) można maksymalnie zainstalować w mieszkaniu czteropokojowym, którego obwód oświetlenia jest zabezpieczony bezpiecznikiem 16 A?

A. 26 szt.

B. 46 szt.

C. 56 szt.

D. 36 szt.

ELE.01Pytanie 928

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Pomiary elektryczne

W układzie jak na przedstawionym schemacie otrzymano wyniki pomiarów: U =100 V, I = 500 mA. Wyznacz rezystancję uzwojenia.

A. 0,2 Ω

B. 5,0 Ω

C. 200 Ω

D. 50 Ω

ELE.01Pytanie 929

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Tranzystor, którego symbol graficzny zamieszczono na rysunku, jest półprzewodnikowym przyrządem mocy

Symbol tranzystora IGBT z izolowaną bramką G oraz wyprowadzeniami kolektor C i emiter E.

A. sterowanym napięciowo.

B. niesterowanym.

C. półsterowanym.

D. sterowanym prądowo.

ELE.01Pytanie 930

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Który z kluczy nie jest przeznaczony do dokręcania śrub jak przedstawiona na ilustracji?

A. Imbusowy.

B. Płaski.

C. Nasadowy.

D. Oczkowy.

ELE.01Pytanie 931

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Zastosowanie aparatu przedstawionego na rysunku w układzie zasilania silnika ma na celu

A. zabezpieczenie silnika przed upływem prądu.

B. zabezpieczenie silnika przed skutkami zwarć.

C. włączanie i wyłączanie silnika.

D. regulację prędkości obrotowej silnika.

ELE.01Pytanie 932

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Na zdjęciu literą X, oznaczono

Wirnik maszyny elektrycznej z oznaczonymi literą X pierścieniami ślizgowymi na końcu wału

A. komutator silnika.

B. koło pasowe.

C. pierścienie ślizgowe.

D. uzwojenie wirnika.

ELE.01Pytanie 933

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Narzędzie przedstawione na fotografii służy do

A. wprasowywania diod prostowniczych w alternatorach.

B. smarowania przekładni układów napędowych.

C. zaprasowywania końcówek przewodów.

D. nakładania nowych łożysk na wirniki silników.

ELE.01Pytanie 934

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Przedstawiony na rysunku schemat układu zasilania i sterowania silnika trójfazowego służy do

Schemat zasilania i sterowania silnika trójfazowego z dwoma stycznikami K1 i K2 do zmiany kolejności faz i kierunku obrotów

A. zmiany kierunku obrotów.

B. regulacji prędkości w silniku dwubiegowym.

C. rozruchu gwiazda-trójkąt.

D. hamowania dynamicznego prądem stałym.

ELE.01Pytanie 935

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Kiedy i przez kogo, zgodnie z przepisami, może nastąpić ponowne uruchomienie maszyny elektrycznej w przypadku samoczynnego awaryjnego wyłączenia?

A. Przez osobę obsługującą maszynę po upewnieniu się, że nikt nie ucierpiał.

B. Przez osobę uprawnioną po upewnieniu się, że nikt nie ucierpiał.

C. Przez serwisanta po wykonaniu przeglądu i pomiarów ochronnych.

D. Przez upoważnionego pracownika po usunięciu przyczyny wyłączenia.

ELE.01Pytanie 936

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Do zaciśnięcia końcówki oczkowej na przewodzie wielodrutowym o przekroju 10 mm2 należy użyć

A. praski mechanicznej.

B. klucza dynamometrycznego.

C. szczypiec bocznych.

D. nożyc hydraulicznych.

ELE.01Pytanie 937

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Które silniki charakteryzują się dobrymi właściwościami regulacyjnymi prędkości obrotowej przy zmianach wartości napięcia zasilania?

A. Prądu stałego.

B. Asynchroniczne klatkowe.

C. Synchroniczne.

D. Asynchroniczne pierścieniowe.

ELE.01Pytanie 938

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Przy ochronie przeciwpożarowej maszyn elektrycznych nastawy zabezpieczeń różnicowoprądowych powinny wynosić

A. I?n = 30 mA, działanie bezzwłoczne.

B. I?n = 3 A, działanie zwłoczne np. 250 ms.

C. I?n = 300 mA, działanie zwłoczne np. 100 ms.

D. I?n = 5 A, działanie bezzwłoczne.

ELE.01Pytanie 939

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Równoległy obwód RLC ma charakter pojemnościowy, jeżeli

A. $L > C$

B. $\frac{1}{\omega C} > \omega L$

C. $\omega L > \frac{C}{\omega}$

D. $\omega L > \frac{1}{\omega C}$

ELE.01Pytanie 940

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Określ przeciążalność silnika trójfazowego klatkowego o przedstawionych danych katalogowych.

A. 7,5

B. 3,1

C. 2,7

D. 3,3

ELE.01Pytanie 941

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

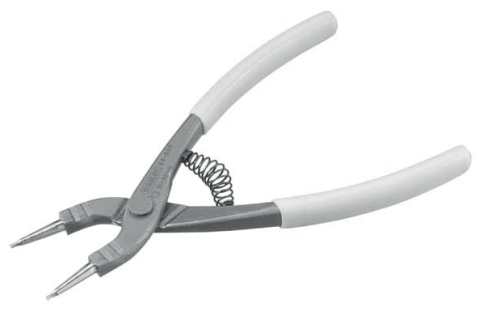

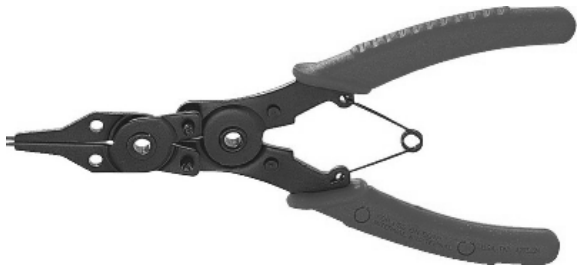

Narzędzie przedstawione na ilustracji przeznaczone jest do

A. profilowania końców przewodów.

B. montażu złączek Wago.

C. zdejmowania pierścieni Segera.

D. wciskania łożysk.

ELE.01Pytanie 942

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Wykorzystując tabelę prawdy dla bramki typu NAND, podaj, którą z funkcji logicznych realizuje przedstawiony układ bramek.

ELE.01Pytanie 943

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Element oznaczony symbolem n > w układzie silnika elektrycznego przedstawionego na schemacie odłącza kondensator CA w sytuacji, gdy

A. wystąpi przeciążenie mechaniczne silnika.

B. obniży się napięcie sieci zasilającej.

C. przekroczona zostanie określona prędkość obrotowa silnika.

D. przekroczona zostanie znamionowa wartość prądu.

ELE.01Pytanie 944

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

W celu wymiany łożyska w silniku elektrycznym należy przedtem kolejno zdemontować

A. tarczę łożyskową i pierścień osadczy mocujący przewietrznik.

B. tarczę łożyskową, pierścień osadczy mocujący przewietrznik i przewietrznik.

C. przewietrznik, pierścień osadczy mocujący przewietrznik i tarczę łożyskową.

D. pierścień osadczy mocujący przewietrznik, przewietrznik i tarczę łożyskową.

ELE.01Pytanie 945

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Układ zasilania silnika trójfazowego przedstawiony na schemacie może realizować

A. pracę ze zmiennym kierunkiem obrotów.

B. rozruch gwiazda – trójkąt.

C. zmianę liczby par biegunów magnetycznych.

D. hamowanie dynamiczne.

ELE.01Pytanie 946

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

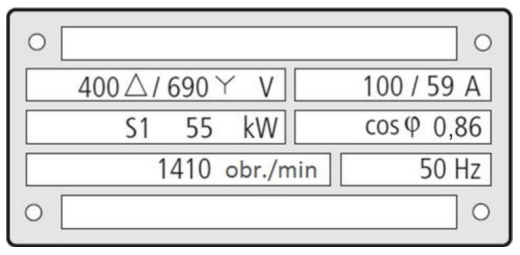

Poślizg znamionowy silnika o tabliczce znamionowej przedstawionej na rysunku wynosi

A. 0,96

B. 0,04

C. 0,06

D. 0,94

ELE.01Pytanie 947

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W sieci zasilającej silnik indukcyjny trójfazowy nastąpił zanik napięcia w jednej fazie. W takim przypadku, po załączeniu napięcia, silnik indukcyjny obciążony momentem znamionowym Mn

A. nie uruchomi się.

B. będzie wirował z małą prędkością.

C. będzie wirował w przeciwnym kierunku.

D. uruchomi się, ale przy dużym obciążeniu będzie się przegrzewał.

ELE.01Pytanie 948

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona

W trójfazowym silniku asynchronicznym klatkowym, w którym wyprowadzone są na tabliczkę zaciskową końcówki: Ul, U2, VI, V2, Wl, W2 uzwojeń stojana, a na korpusie znajduje się zacisk PE, pomiary rezystancji izolacji należy wykonać między zaciskami

A. U1 i U2, V1 i V2, W1 i W2 oraz między U2, V2, W2 a korpusem silnika.

B. U1 i V1, U1 i W1, V1 i W1 oraz między U1, V1, W1 a korpusem silnika.

C. U2 i V2, U2 i W2, V2 i W2 po uprzednim zwarciu końcówek U1, V1, W1.

D. U1 i V1, U1 i W1 V1 i W1 po uprzednim zwarciu końcówek U2, V2, W2.

ELE.01Pytanie 949

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Którą część silnika elektrycznego przedstawiono na rysunku?

A. Stojan.

B. Wentylator.

C. Wirnik.

D. Komutator.

ELE.01Pytanie 950

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Jeśli w sieci zasilającej silnik indukcyjny zdarzają się zaniki napięcia, to w celu ochrony przed niekontrolowanym samoistnym rozruchem silnika po ponownym pojawieniu się napięcia należy zastosować w układzie zasilania

A. zabezpieczenie nadprądowe.

B. transformator separacyjny.

C. wyzwalacz zanikowy.

D. zabezpieczenie różnicowoprądowe.

ELE.01Pytanie 951

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Element przedstawiony na zdjęciu to

Sprzęgło kłowe z dwiema piastami, występami kłowymi i elastyczną wkładką między częściami sprzęgła

A. łożysko ślizgowe.

B. wentylator.

C. sprzęgło kłowe.

D. łożysko toczne.

ELE.01Pytanie 952

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

W celu sprawdzenia stanu izolacji silnika elektrycznego trójfazowego wykonano pomiary jego rezystancji izolacji przy odłączonym obwodzie zasilającym według przedstawionego na rysunku schematu. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny poszczególnych uzwojeń tego silnika.

Pomiar rezystancji między zaciskami	Wartość rezystancji w Ω
U1 – PE	∞
V1 – PE	∞
W1 – PE	0
W2 – PE	0
U2 – PE	∞
V2 – PE	∞

A. U1 - U2 sprawne, V1 - V2 sprawne, W1 - W2 uszkodzone.

B. U1 - U2 sprawne, V1 - V2 sprawne, W1 - W2 sprawne.

C. U1 - U2 sprawne, V1 - V2 uszkodzone, W1 - W2 uszkodzone.

D. U1 - U2 uszkodzone, V1 - V2 uszkodzone, W1 - W2 uszkodzone.

ELE.01Pytanie 953

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Które urządzenie elektryczne na schemacie zasilania silnika trójfazowego oznaczono symbolem Q2?

A. Przekaźnik termobimetalowy.

B. Stycznik elektromagnetyczny.

C. Wyłącznik instalacyjny nadprądowy.

D. Wyłącznik silnikowy.

ELE.01Pytanie 954

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jaki jest moment obciążenia silnika asynchronicznego o przedstawionej charakterystyce mechanicznej dla prędkości wynoszącej 85% prędkości znamionowej?

A. Mobc = Mn

B. Mobc = Mmin

C. Mobc = Mk

D. Mobc = Mf

ELE.01Pytanie 955

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

W tabeli zamieszczono wyniki pomiarów kontrolnych rezystancji uzwojeń prądnicy synchronicznej, połączonych według schematu przedstawionego na rysunku. Na podstawie tych wyników można stwierdzić, że w prądnicy występuje

Rezystancja uzwojenia między zaciskami	Wartość w Ω
F1 – F2	0,1
U1 – V1	10,0
V1 – W1	20,0
W1 – U1	10,0

A. zwarcie w uzwojeniu wzbudzenia i przerwa w jednej fazie uzwojenia twornika.

B. przerwa w uzwojeniu wzbudzenia i przerwa w jednej fazie uzwojenia twornika.

C. przerwa w uzwojeniu wzbudzenia i zwarcie w jednej fazie uzwojenia twornika.

D. zwarcie w uzwojeniu wzbudzenia i zwarcie w jednej fazie uzwojenia twornika.

ELE.01Pytanie 956

Montaż i obsługa maszyn i urz…

Kategorie: Materiały i narzędzia Rysunek techniczny i dokumentacja

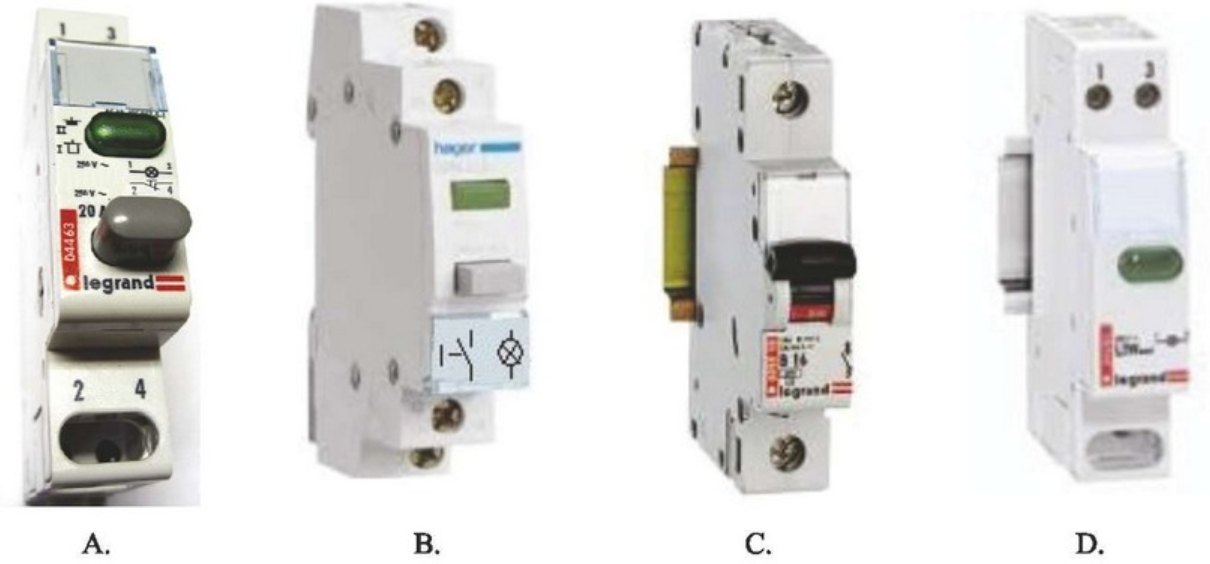

Na którym rysunku przedstawiono szybkozłączkę?

ELE.01Pytanie 957

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Każda faza trójfazowego odbiornika symetrycznego połączonego w gwiazdę składa się z szeregowo połączonych elementów: R = 60 Ω oraz X_C = 80 Ω. Odbiornik zasilany jest z sieci trójfazowej 400 V/230 V, f = 50 Hz. Oblicz prądy przewodowe.

A. I = 2,3 A

B. I = 3,83 A

C. I = 4,0 A

D. I = 1,64 A

ELE.01Pytanie 958

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Prędkość pola wirującego n w maszynie indukcyjnej zależy od współczynnika 60 i zależności

A. f/U

B. U/f

C. f/p

D. p/f

ELE.01Pytanie 959

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

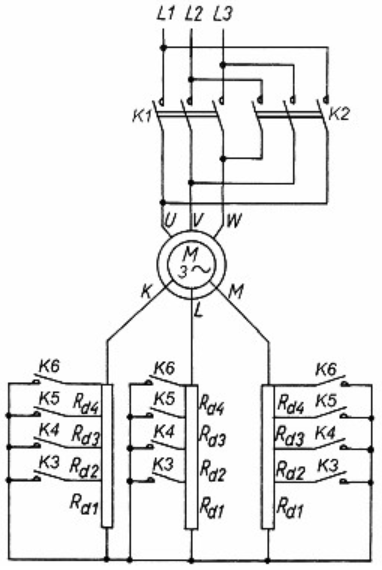

Na rysunku przedstawiono schemat układu zasilania i sterowania silnika

A. klatkowego z przełącznikiem gwiazda-trójkąt.

B. pierścieniowego z rozrusznikiem rezystancyjnym.

C. pierścieniowego z przełącznikiem obrotów lewo-prawo.

D. klatkowego z regulacją prędkości.

ELE.01Pytanie 960

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Pakiety ogniwa NiCd, NiMH, Li-ion łączy się poprzez

A. spawanie.

B. lutowanie twarde (powyżej 450°C).

C. zgrzewanie.

D. lutowanie miękkie (do 450°C).

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Przedstawiony przyrząd służy do

Z dokumentacji naprawczej wynika, że przezwajany trójfazowy silnik asynchroniczny ma mieć 2 pary biegunów magnetycznych. Oznacza to, że przy zasilaniu stojana napięciem o częstotliwości 50 Hz, na biegu jałowym wał silnika będzie rozwijał prędkość obrotową nieznacznie niższą niż

Środki ochrony indywidualnej stosujemy

W obwód amperomierza o zakresie pomiarowym IN = 1 A i rezystancji wewnętrznej RA = 0,5 Ω włączono bocznik o rezystancji 0,5 Ω. Jak zmieni się zakres pomiarowy tego amperomierza?

Na którym rysunku zamieszczono prawidłowy schemat układu połączeń do pomiarów charakterystyki zewnętrznej prądnicy prądu stałego?

Na rysunku przedstawiono schemat prostownika, w którym nastąpiła przerwa w obwodzie diody D3. Który z wykresów przedstawia przebieg napięcia U na rezystancji obciążenia R?

Ile żarówek (po 100 W każda) można maksymalnie zainstalować w mieszkaniu czteropokojowym, którego obwód oświetlenia jest zabezpieczony bezpiecznikiem 16 A?

W układzie jak na przedstawionym schemacie otrzymano wyniki pomiarów: U =100 V, I = 500 mA. Wyznacz rezystancję uzwojenia.

Tranzystor, którego symbol graficzny zamieszczono na rysunku, jest półprzewodnikowym przyrządem mocy

Który z kluczy nie jest przeznaczony do dokręcania śrub jak przedstawiona na ilustracji?

Zastosowanie aparatu przedstawionego na rysunku w układzie zasilania silnika ma na celu

Na zdjęciu literą X, oznaczono

Narzędzie przedstawione na fotografii służy do

Przedstawiony na rysunku schemat układu zasilania i sterowania silnika trójfazowego służy do

Kiedy i przez kogo, zgodnie z przepisami, może nastąpić ponowne uruchomienie maszyny elektrycznej w przypadku samoczynnego awaryjnego wyłączenia?

Do zaciśnięcia końcówki oczkowej na przewodzie wielodrutowym o przekroju 10 mm2 należy użyć

Które silniki charakteryzują się dobrymi właściwościami regulacyjnymi prędkości obrotowej przy zmianach wartości napięcia zasilania?

Przy ochronie przeciwpożarowej maszyn elektrycznych nastawy zabezpieczeń różnicowoprądowych powinny wynosić

Równoległy obwód RLC ma charakter pojemnościowy, jeżeli

Określ przeciążalność silnika trójfazowego klatkowego o przedstawionych danych katalogowych.

Narzędzie przedstawione na ilustracji przeznaczone jest do

Wykorzystując tabelę prawdy dla bramki typu NAND, podaj, którą z funkcji logicznych realizuje przedstawiony układ bramek.

Element oznaczony symbolem n > w układzie silnika elektrycznego przedstawionego na schemacie odłącza kondensator CA w sytuacji, gdy

W celu wymiany łożyska w silniku elektrycznym należy przedtem kolejno zdemontować

Układ zasilania silnika trójfazowego przedstawiony na schemacie może realizować

Poślizg znamionowy silnika o tabliczce znamionowej przedstawionej na rysunku wynosi

W sieci zasilającej silnik indukcyjny trójfazowy nastąpił zanik napięcia w jednej fazie. W takim przypadku, po załączeniu napięcia, silnik indukcyjny obciążony momentem znamionowym Mn

W trójfazowym silniku asynchronicznym klatkowym, w którym wyprowadzone są na tabliczkę zaciskową końcówki: Ul, U2, VI, V2, Wl, W2 uzwojeń stojana, a na korpusie znajduje się zacisk PE, pomiary rezystancji izolacji należy wykonać między zaciskami

Którą część silnika elektrycznego przedstawiono na rysunku?

Jeśli w sieci zasilającej silnik indukcyjny zdarzają się zaniki napięcia, to w celu ochrony przed niekontrolowanym samoistnym rozruchem silnika po ponownym pojawieniu się napięcia należy zastosować w układzie zasilania

Element przedstawiony na zdjęciu to

Które urządzenie elektryczne na schemacie zasilania silnika trójfazowego oznaczono symbolem Q2?

Jaki jest moment obciążenia silnika asynchronicznego o przedstawionej charakterystyce mechanicznej dla prędkości wynoszącej 85% prędkości znamionowej?

W tabeli zamieszczono wyniki pomiarów kontrolnych rezystancji uzwojeń prądnicy synchronicznej, połączonych według schematu przedstawionego na rysunku. Na podstawie tych wyników można stwierdzić, że w prądnicy występuje

Na którym rysunku przedstawiono szybkozłączkę?

Każda faza trójfazowego odbiornika symetrycznego połączonego w gwiazdę składa się z szeregowo połączonych elementów: R = 60 Ω oraz XC = 80 Ω. Odbiornik zasilany jest z sieci trójfazowej 400 V/230 V, f = 50 Hz. Oblicz prądy przewodowe.

Prędkość pola wirującego n w maszynie indukcyjnej zależy od współczynnika 60 i zależności

Na rysunku przedstawiono schemat układu zasilania i sterowania silnika

Pakiety ogniwa NiCd, NiMH, Li-ion łączy się poprzez

W obwód amperomierza o zakresie pomiarowym I_N = 1 A i rezystancji wewnętrznej R_A = 0,5 Ω włączono bocznik o rezystancji 0,5 Ω. Jak zmieni się zakres pomiarowy tego amperomierza?

Każda faza trójfazowego odbiornika symetrycznego połączonego w gwiazdę składa się z szeregowo połączonych elementów: R = 60 Ω oraz X_C = 80 Ω. Odbiornik zasilany jest z sieci trójfazowej 400 V/230 V, f = 50 Hz. Oblicz prądy przewodowe.
